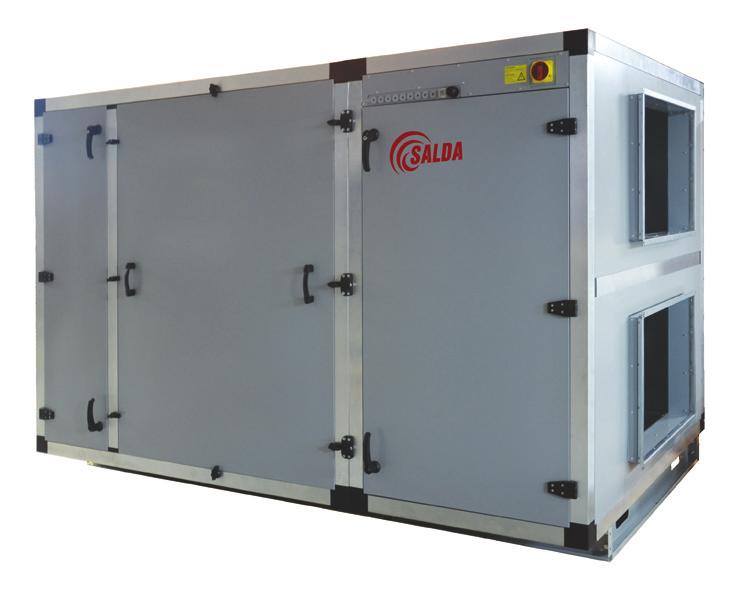

1 EC A/L2 Zastosowanie Opis Wentylacja domów, biur i innych przestrzeni ogrzewanych (sal lekcyjnych, mieszkań, sal konferencyjnych, itp.) 3.0 to gama urządzeń odzysku ciepła wyposażonych w wysokowydajne przeciwprądowe wymienniki ciepła i poziome połączenia kanałowe. Systemy te są przeznaczone do instalacji na podłodze. Dzięki kanałom przewodom, istnieje wiele zastosowań z możliwością montażu zewnętrznego. Dostępne w 7 rozmiarach (interwał przepływu powietrza m 3 /h). Instalacje 3.0 cechują się wysoką oszczędnością energii ze względu na wydajny system odzysku ciepła (do 90%), ciche i energooszczędne wentylatory EC, efektywne filtry niskiego spadku ciśnienia oraz najwyższą szczelność. Ich sprawność energetyczna zapewnia pełną kontrolę cieplną w domach pasywnych, bez dodatkowego podgrzewacza, przy temperaturach powyżej -5 C. Wszystkie urzadzenia 3.0 są w pełni wyposażone w automatyczne sterowniki. Opcjonalne zewnętrzne czujniki CO 2 i wilgotności, a także funkcja planowania, pomagają w automatycznym sterowaniu klimatem (sterowanie w zależności od zapotrzebowania). RIS H EKO 3.0 występują również w wersjach montowanych na zewnątrz, wyposażonych w zadaszenie i osłonę wylotu. Jednostki 3.0 są łatwe w obsłudze i montażu. Zanieczyszczenie filtra można określać za pomocą regulatorów czasowych lub czujników zanieczyszczeń (RIS H EKO 3.0). Wszystkie są dostarczane jako przetestowane i gotowe do montażu. Sterowanie zdalne Cechy Konstrukcja Dostępne są trzy* opcje sterowania zdalnego:. Sterowniki zdalne Flex, Stouch lub Ptouch. 2. Przyłącza do systemu zarządzania budynkiem. 3. Sterowanie zdalne poprzez bramę PC MB. *Systemy RIS H EKO 3.0 można opcjonalnie wyposażyć w sterowniki SIEMENS Climatix. Wersje do montażu zewnętrznego. Przystosowanie do technologii domów pasywnych - wysoka wydajność. Szybki i łatwy montaż. Funkcje ogrzewania wodnego/elektrycznego. W pełni zintegrowany system sterowania typu plug-and-play. Konstrukcja z dwustronnie laminowanych płyt stalowych malowanych proszkowo. Akustyczna i termiczna izolacja ścianek: RIS 700 H EKO mm, RIS H EKO mm. RIS 700 H EKO malowana proszkowo obudowa biała RAL 906; RIS malowana proszkowo obudowa szara RAL7040. RIS H EKO opcjonalne zadaszenie i osłony wylotu do montażu zewnętrznego. RIS 3500 H EKO 3.0 są dostarczane w trzech częściach, RIS 5500 H EKO w dwóch częściach. Wbudowana nagrzewnica elektryczna lub opcjonalnie nagrzewnica/chłodnica wodna montowana w kanale. Filtry niskiego spadku ciśnienia: F7/M5. Drzwiczki zawiasowe z zamkami zapewniają łatwy dostęp do elementów wewnętrznych. Oddzielna przegroda u góry systemu zapewnia szybki dostęp do panelu sterowania (plug-and-play). Taca kondensatu ze stali nierdzewnej. Wyposażone we wsporniki montażowe (opcja dla RIS H EKO 3.0; RIS H EKO w standardzie). Wbudowany przeciwmrozowy presostat (RIS H H EKO 3.0). RIS 200 H W EKO 3.0 Wyposażone w nowy panel sterowania PRV V2 Centrala wentylacyjna z silnikami EC i wydajnym wymiennikiem ciepła Typ nagrzewnicy (E - wbudowana nagrzewnica elektryczna; W - opcjonalna nagrzewnica wodna) Typ obudowy (V - pionowa, H - pozioma, P - podwieszana) Rozmiar centrali zgodnie z zakresem maksymalnego przepływu powietrza w m 3 /h Centrala z płytowym wymiennikiem ciepła 90 Firma zastrzega sobie prawo do zmiany specyfikacji technicznej bez uprzedzenia

2 RIS 700H EKO RIS 2200H EKO 3.0 RIS 3500H EKO RIS 2500H EKO 3.0 RIS 5500H EKO 3.0 Wymiary [mm] Jednostka L L L 2 L 3 W W ød G D H H H 2 H 3 H 4 F F RIS 700HE/HW EKO RIS 200HE/HW EKO RIS 900HE/HW EKO RIS 2200HE/HW EKO RIS 2500HE/HW EKO RIS 3500HE/HW EKO RIS 5500HE/HW EKO Akcesoria Sterownik Sterownik Sterownik Moduł sieciowy Przepustnica odcinająca Przetwornik ciśnienia Czujnik CO2 Ptouch p. 59 FLEX p.6 Stouch p. 60 Czujnik wilgotności Termiczny siłownik zaworu wody Siłownik do przepustnic MB- Gateway Tłumik do kanału okrągłego p. 62 SKG p. 96 S-4 p. 63 S-RC02-F2 p. 64 Zacisk mocujący Nagrzewnica wodna Kanałowa nagrzewnica elektryczna Kanałowa nagrzewnica elektryczna S-KFF-U p. 65 Chłodnica wodna do kanału okrągłego SSB p. 79 SP p. 94 Nagrzewnica do kanałów prostokątnych Układ mieszający AKS Zawory 2 i 3 drogowe p. 200 AP Comfort Box p. 203 AVS p. 69 Tłumik do kanału prostokątnego EKS NV PH p. 87 Osłona wylotu EKA NV PH p. 85 Daszek AVA p. 77 SVS p. 74 RMG p. 80 VVP/VXP p. 8 CB p. 67 SKS p. 99 Firma zastrzega sobie prawo do zmiany specyfikacji technicznej bez uprzedzenia 9

3 Jednostka Ptouch Stouch Flex MB-Gateway S-4 S-RC02-F2 S-KFF-U AKS SKG AP SKS SVS Opcjonalne akcesoria EKS NV PH AVA AVS EKA NV PH RIS 700HE EKO CM230--F-L RIS 700HW EKO TF230 CM230--F-L RIS 200HE EKO LM230A-TP RIS 200HW EKO LF230 LM230A-TP RIS 900HE EKO SM230A-TP RIS 900HW EKO NF230 SM230A-TP RIS 2200HW EKO SM230A-TP RIS 2200HE EKO NF230 SM230A-TP RIS 2500HE EKO x x int RIS 2500HW EKO x x int RIS 3500HE EKO x x int RIS 3500HW EKO x x int RIS 5500HE EKO x x int RIS 5500HW EKO x x int Jednostka SSB Grzanie SSB Chłodzenie RMG 80/60 0 C Opcjonalne akcesoria RMG 60/40 0 C VVP/VXP 80/60 0 C VVP/VXP 60/40 0 C SP Wlot Comfort RIS 700HE EKO RIS 700HW EKO , , , , RIS 200HE EKO RIS 200HW EKO , , , , RIS 900HE EKO RIS 2200HW EKO Program doborowy do nagrzewnic, chłodnic i RMG/VVP/ RIS 2500HE EKO VXP dostępny na: 600x350 + Box SP Wylot Dazrek RIS 900HW EKO RIS 2200HE EKO RIS 2500HW EKO x350 + RIS 3500HE EKO x500 + RIS 3500HW EKO x500 + RIS 5500HE EKO x500 + RIS 5500HW EKO x Firma zastrzega sobie prawo do zmiany specyfikacji technicznej bez uprzedzenia

4 η [%] RIS 700H EKO 3.0 nawiewane wywiewane Moc właściwa wentylatora SFP= całkowita moc wentylatorów nawiewnego i wyciągowego kw przepływ powietrza m 3 /h Sprawność temperaturowa Wydajność Pobór mocy x P [W] P [W] wyrzucane wywiewane RIS 700H EKO 3.0 (odwracalny) Widok od strony klapy serwisowej zewnętrzne nawiewane Nr artykułu Wersja GAGRIS79_0036A 700HE EKO 3.0 Zintegrowana nagrzewnica elektryczna GAGRIS972_0037A 700HW EKO 3.0 Opcjonalna nagrzewnica wodna 700HE / HW EKO 3.0 Nagrzewnica wodna (opcja) HW AVS 250 Nagrzewnica elektryczna HE faza, napięcie [50Hz/VAC] ~, 230 [kw],2 Wentylatory EC faza, napięcie [50Hz/VAC] ~, 230 wywiew moc/prąd [kw/a] 0,68/,4 prędkość wentylatora [min - ] 3230 nawiew moc/prąd [kw/a] 0,68/,4 prędkość wentylatora [min - ] 3230 Sprawność odzysku ciepła do* 90% BY-PASS z siłownikiem + Maksymalne zużycie energii HE/HW [kw/a],54/8,02 0,34/2,80 Płyta kontrolna PRV V2 Klasa filtrów wywiew/nawiew M5/M5 Izolacja cieplna, wełna mineralna [mm] 30 Kolor RAL biały 906 Waga netto (bez opakowania) [kg] 0 Zgodna z ERP 206; 208 Eksploatacja w pomieszczeniu Limit temperatury** C Izolacja obudowy IP 34 * Obliczone zgodnie z normą EN ** Aby zapewnić zbilansowaną pracę przy temperaturach niższych od rekomendowanych należy użyć elektrycznej nagrzewnicy wstępnej. Sprawność temperaturowa (zrównoważony przepływ) EN 34-7: wywiewane = 20 C/60%RH zewnętrzne = -7 C / 2 C / 7 C 700HE EKO 3.0 Całkowite, db(a) LWA, db(a) 25 Hz 250 Hz 500 Hz khz 2 khz 4 khz 8 khz Wlot Wylot Do otoczenia Pomiar przy 760 m 3 /h, 0 Pa Certyfikat Sprawność wymiennika zgodna z EUROVENT Firma zastrzega sobie prawo do dokonywania zmian w danych technicznych bez uprzedniego powiadomienia 93

5 η [%] RIS 200H EKO 3.0 nawiewane wywiewane Moc właściwa wentylatora SFP= całkowita moc wentylatorów nawiewnego i wyciągowego kw przepływ powietrza m 3 /h Sprawność temperaturowa Wydajność Pobór mocy x P [W] P [W] wyrzucane Nr artykułu GAGRIS740_0006A GAGRIS767_0030A wywiewane RIS 200H EKO 3.0 (odwracalny) Widok od strony klapy serwisowej zewnętrzne nawiewane Wersja 200HE EKO 3.0 Zintegrowana nagrzewnica elektryczna 200HW EKO 3.0 Opcjonalna nagrzewnica wodna 200HE / HW EKO 3.0 Nagrzewnica wodna (opcja) HW AVS 35 Nagrzewnica elektryczna HE faza, napięcie [50Hz/VAC] ~, 230 [kw] 2,0 Wentylatory EC faza, napięcie [50Hz/VAC] ~, 230 wywiew moc/prąd [kw/a] 0,4/2,6 prędkość wentylatora [min - ] 3400 nawiew moc/prąd [kw/a] 0,42/2,72 prędkość wentylatora [min - ] 3400 Sprawność odzysku ciepła do* 90% BY-PASS z siłownikiem + Maksymalne zużycie energii HE/HW [kw/a] 2,82/4,07 0,82 /5,37 Płyta kontrolna PRV V2 Klasa filtrów wywiew/nawiew M5/F7 Izolacja cieplna, wełna mineralna [mm] 50 Kolor RAL szary 7040 Waga netto (bez opakowania) [kg] 7 73 Zgodna z ERP 206; 208 Eksploatacja w pomieszczeniu/na zewnątrz*** Limit temperatury** C Izolacja obudowy IP 34 * Przeliczone dla warunków wilgotnych. **Aby zapewnić zbilansowaną pracę przy temperaturach niższych od rekomendowanych należy użyć elektrycznej nagrzewnicy wstępnej. ***Przy prawidłowym montażu na dachu. Sprawność temperaturowa (zrównoważony przepływ) EN 34-7: wywiewane = 20 C/60%RH zewnętrzne = -7 C / 2 C / 7 C 200H EKO 3.0 Całkowite, db(a) LWA, db(a) 25 Hz 250 Hz 500 Hz khz 2 khz 4 khz 8 khz Wlot Wylot Do otoczenia Pomiar przy 27 m 3 /h, 9 Pa 94 Certyfikat Sprawność wymiennika zgodna z EUROVENT Firma zastrzega sobie prawo do dokonywania zmian w danych technicznych bez uprzedniego powiadomienia

6 η [%] RIS 900H EKO 3.0 nawiewane wywiewane Moc właściwa wentylatora SFP= 50% 50% 50% 50% całkowita moc wentylatorów nawiewnego i wyciągowego kw przepływ powietrza m 3 /h Sprawność temperaturowa Wydajność Pobór mocy x P [W] P [W] wyrzucane Nr artykułu GAGRIS789_0046A GAGRIS790_0047A wywiewane RIS 900HE EKO 3.0 (odwracalny) Widok od strony klapy serwisowej zewnętrzne nawiewane Wersja 900HE EKO 3.0 Zintegrowana nagrzewnica elektryczna 900HW EKO 3.0 Opcjonalna nagrzewnica wodna 900HE / HW EKO 3.0 Nagrzewnica wodna (opcja) HW AVS / Comfort Box 400 Nagrzewnica elektryczna HE faza, napięcie [50Hz/VAC] ~, 230 [kw] 3,0 Wentylatory EC faza, napięcie [50Hz/VAC] ~, 230 wywiew moc/prąd [kw/a] 0,48/3, prędkość wentylatora [min - ] 2540 nawiew moc/prąd [kw/a] 0,505/3,2 prędkość wentylatora [min - ] 2540 Sprawność odzysku ciepła do* 90% BY-PASS z siłownikiem + Maksymalne zużycie energii HE/HW [kw/a] 3,99 /9,32 0,99/6,32 Płyta kontrolna PRV V2 Klasa filtrów wywiew/nawiew M5/F7 Izolacja cieplna, wełna mineralna [mm] 50 Kolor RAL szary 7040 Waga netto (bez opakowania) [kg] Zgodna z ERP 206; 208 Eksploatacja w pomieszczeniu/na zewnątrz*** Limit temperatury** C Izolacja obudowy IP 34 * Przeliczone dla warunków wilgotnych. **Aby zapewnić zbilansowaną pracę przy temperaturach niższych od rekomendowanych należy użyć elektrycznej nagrzewnicy wstępnej. ***Przy prawidłowym montażu na dachu. Sprawność temperaturowa (zrównoważony przepływ) EN 34-7: wywiewane = 20 C/60%RH zewnętrzne = -7 C / 2 C / 7 C 900H EKO 3.0 Całkowite, db(a) LWA, db(a) 25 Hz 250 Hz 500 Hz khz 2 khz 4 khz 8 khz Wlot Wylot Do otoczenia Pomiar przy 206 m 3 /h, 00 Pa Certyfikat Sprawność wymiennika zgodna z EUROVENT Firma zastrzega sobie prawo do dokonywania zmian w danych technicznych bez uprzedniego powiadomienia 95

7 η [%] RIS 2200H EKO 3.0 nawiewane wywiewane Moc właściwa wentylatora SFP= całkowita moc wentylatorów nawiewnego i wyciągowego kw przepływ powietrza m 3 /h Sprawność temperaturowa Wydajność Pobór mocy x P [W] P [W] wyrzucane Nr artykułu GAGRIS970_05A GAGRIS97_053A wywiewane RIS 2200H EKO 3.0 (odwracalny) Widok od strony klapy serwisowej zewnętrzne nawiewane Wersja 2200HE EKO 3.0 Zintegrowana nagrzewnica elektryczna 2200HW EKO 3.0 Opcjonalna nagrzewnica wodna 2200HE / HW EKO 3.0 Nagrzewnica wodna (opcja) HW AVS / Comfort Box 400 Nagrzewnica elektryczna HE faza, napięcie [50Hz/VAC] ~, 230 [kw] 3,0 Wentylatory EC faza, napięcie [50Hz/VAC] ~, 230 wywiew moc/prąd [kw/a] 0,72/3, prędkość wentylatora [min - ] 2800 nawiew moc/prąd [kw/a] 0,72/3, prędkość wentylatora [min - ] 2800 Sprawność odzysku ciepła do* 90% BY-PASS z siłownikiem + Maksymalne zużycie energii HE/HW [kw/a] 4,44/9,20,44/6,22 Płyta kontrolna PRV V2 Klasa filtrów wywiew/nawiew M5/F7 Izolacja cieplna, wełna mineralna [mm] 50 Kolor RAL szary 7040 Waga netto (bez opakowania) [kg] Zgodna z ERP 206; 208 Eksploatacja w pomieszczeniu/na zewnątrz*** Limit temperatury** C Izolacja obudowy IP 34 * Przeliczone dla warunków wilgotnych. **Aby zapewnić zbilansowaną pracę przy temperaturach niższych od rekomendowanych należy użyć elektrycznej nagrzewnicy wstępnej. ***Przy prawidłowym montażu na dachu. Sprawność temperaturowa (zrównoważony przepływ) EN 34-7: wywiewane = 20 C/60%RH zewnętrzne = -7 C / 2 C / 7 C 2200H EKO 3.0 Całkowite, db(a) LWA, db(a) 63 Hz 25 Hz 250 Hz 500 Hz khz 2 khz 4 khz 8 khz Wlot Wylot Do otoczenia Pomiar przy 2070 m 3 /h, 250 Pa 96 Certyfikat Sprawność wymiennika zgodna z EUROVENT Firma zastrzega sobie prawo do dokonywania zmian w danych technicznych bez uprzedniego powiadomienia

8 η [%] RIS 2500H EKO 3.0 nawiewane wywiewane Moc właściwa wentylatora Sprawność temperaturowa Wydajność Pobór mocy SFP 2,5 SFP 2,0 SFP, całkowita moc wentylatorów nawiewnego i wyciągowego kw SFP= x 3600 przepływ powietrza m 3 /h P [W] P [W] wyrzucane RIS 2500HR EKO 3.0 Wlot powietrza (R - lewy) Widok od strony klapy serwisowej wywiewane RIS 2500HL EKO 3.0 Wlot powietrza (L - prawy) zewnętrzne nawiewane Nr artykułu Wersja GAGRIS793_003B Wersja z klapą serwisową po prawej stronie z zintegrowaną nagrzewnicą elektryczną 2500HE EKO 3.0 Wersja z klapą serwisową po prawej stronie, przystosowana do opcjonalnej nagrzewnicy GAGRIS794_0032A 2500HW EKO 3.0 wodnej 2500HE / HW EKO 3.0 Nagrzewnica wodna (opcja) HW SVS / Comfort Box 600x350 Nagrzewnica elektryczna HE faza, napięcie [50Hz/VAC] ~3, 400 [kw] 3,6 Wentylatory EC faza, napięcie [50Hz/VAC] ~, 230 wywiew moc/prąd [kw/a] 0,88/3,92 prędkość wentylatora [min - ] 2200 nawiew moc/prąd [kw/a],0/4,47 prędkość wentylatora [min - ] 2200 Sprawność odzysku ciepła do* 90% BY-PASS z siłownikiem + Maksymalne zużycie energii HE/HW [kw/a] 5,49/3,69,89/8,49 Płyta kontrolna PRV V2 Klasa filtrów wywiew/nawiew M5/F7 Izolacja cieplna, wełna mineralna [mm] 50 Kolor RAL szary 7040 Waga netto (bez opakowania) [kg] Zgodna z ERP 206; 208 Eksploatacja w pomieszczeniu/na zewnątrz*** Limit temperatury** C Izolacja obudowy IP 34 * Przeliczone dla warunków wilgotnych. **Aby zapewnić zbilansowaną pracę przy temperaturach niższych od rekomendowanych należy użyć elektrycznej nagrzewnicy wstępnej. ***Przy prawidłowym montażu na dachu. Sprawność temperaturowa (zrównoważony przepływ) EN 34-7: wywiewane = 20 C/60%RH zewnętrzne = -7 C / 2 C / 7 C 2500H EKO 3.0 Całkowite, db(a) LWA, db(a) 25 Hz 250 Hz 500 Hz khz 2 khz 4 khz 8 khz Wlot Wylot Do otoczenia Pomiar przy 2976 m 3 /h, 2 Pa Certyfikat Sprawność wymiennika zgodna z EUROVENT Firma zastrzega sobie prawo do dokonywania zmian w danych technicznych bez uprzedniego powiadomienia 97

9 RIS 3500H EKO 3.0 nawiewane wywiewane Wydajność Pobór mocy P [W] P [W] RIS 3500HL EKO 3.0 Wlot powietrza (L - lewy) η [%] Moc właściwa wentylatora SFP= całkowita moc wentylatorów nawiewnego i wyciągowego kw przepływ powietrza m 3 /h Sprawność temperaturowa x 3600 wyrzucane Nr artykułu GAGRIS78_0052B GAGRIS782_0053A wywiewane Widok od strony klapy serwisowej zewnętrzne nawiewane Wersja Wersja z klapą serwisową po lewej stronie z 3500HEL EKO 3.0 zintegrowaną nagrzewnicą elektryczną Wersja z klapą serwisową po lewej stronie, przystosowana do opcjonalnej nagrzewnicy 3500HWL EKO 3.0 wodnej 3500HE / HW EKO 3.0 Nagrzewnica wodna (opcja) HW SVS / Comfort Box 800x500 Nagrzewnica elektryczna HE faza, napięcie [50Hz/VAC] ~3, 400 [kw] 6,0 Wentylatory EC faza, napięcie [50Hz/VAC] ~, 230 wywiew moc/prąd [kw/a],6/5,4 prędkość wentylatora [min - ] 2390 nawiew moc/prąd [kw/a],73/5,43 prędkość wentylatora [min - ] 2390 Sprawność odzysku ciepła do* 90% BY-PASS z siłownikiem + Maksymalne zużycie energii HE/HW [kw/a] 8,34 /9,59 2,34 /0,95 Płyta kontrolna PRV V2 Klasa filtrów wywiew/nawiew M5/F7 Izolacja cieplna, wełna mineralna [mm] 50 Kolor RAL szary 7040 Waga netto (bez opakowania) [kg] Zgodna z ERP 206; 208 Eksploatacja w pomieszczeniu/na zewnątrz*** Limit temperatury** C Izolacja obudowy IP 34 * Przeliczone dla warunków wilgotnych. **Aby zapewnić zbilansowaną pracę przy temperaturach niższych od rekomendowanych należy użyć elektrycznej nagrzewnicy wstępnej. ***Przy prawidłowym montażu na dachu. Sprawność temperaturowa (zrównoważony przepływ) EN 34-7: wywiewane = 20 C/60%RH zewnętrzne = -7 C / 2 C / 7 C 3500H EKO 3.0 Całkowite, db(a) LWA, db(a) 25 Hz 250 Hz 500 Hz khz 2 khz 4 khz 8 khz Wlot Wylot Do otoczenia Pomiar przy 3746 m 3 /h, 8 Pa 98 Certyfikat Sprawność wymiennika zgodna z EUROVENT Firma zastrzega sobie prawo do dokonywania zmian w danych technicznych bez uprzedniego powiadomienia

10 η [%] RIS 5500H EKO 3.0 nawiewane wywiewane Moc właściwa wentylatora SFP= całkowita moc wentylatorów nawiewnego i wyciągowego kw przepływ powietrza m 3 /h Sprawność temperaturowa Wydajność Pobór mocy x 3600 P [W] P [W] wyrzucane wywiewane RIS 5500HR EKO 3.0 Wlot powietrza (R -prawy) Widok od strony klapy serwisowej zewnętrzne nawiewane Nr artykułu Wersja GAGRIS773_0054B Wersja z klapą serwisową po prawej stronie 5500HER EKO 3.0 z zintegrowaną nagrzewnicą elektryczną GAGRIS774_0055B Wersja z klapą serwisową po prawej stronie, 5500HWR EKO 3.0 przystosowana do opcjonalnej nagrzewnicy 5500HE / HW EKO 3.0 Nagrzewnica wodna (opcja) HW SVS / Comfort Box 800x500 Nagrzewnica elektryczna HE faza, napięcie [50Hz/VAC] ~3, 400 [kw] 2 Wentylatory EC faza, napięcie [50Hz/VAC] ~3, 400 wywiew moc/prąd [kw/a],87/3,06 prędkość wentylatora [min - ] 280 nawiew moc/prąd [kw/a],84/2,88 prędkość wentylatora [min - ] 280 Sprawność odzysku ciepła do* 90% BY-PASS z siłownikiem + Maksymalne zużycie energii HE/HW [kw/a] 5,7/23,38 3,72/6,04 Płyta kontrolna PRV V2 Klasa filtrów wywiew/nawiew M5/F7 Izolacja cieplna, wełna mineralna [mm] 60 Kolor RAL szary 7040 Waga netto (bez opakowania) [kg] 788 Zgodna z ERP 206; 208 Eksploatacja w pomieszczeniu/na zewnątrz*** Limit temperatury** C Izolacja obudowy IP 34 * Przeliczone dla warunków wilgotnych. **Aby zapewnić zbilansowaną pracę przy temperaturach niższych od rekomendowanych należy użyć elektrycznej nagrzewnicy wstępnej. ***Przy prawidłowym montażu na dachu. Sprawność temperaturowa (zrównoważony przepływ) EN 34-7: wywiewane = 20 C/60%RH zewnętrzne = -7 C / 2 C / 7 C 5500HW EKO 3.0 Całkowite, db(a) LWA, db(a) 25 Hz 250 Hz 500 Hz khz 2 khz 4 khz 8 khz Wlot Wylot Do otoczenia Pomiar przy 589 m 3 /h, 20 Pa Certyfikat Sprawność wymiennika zgodna z EUROVENT Firma zastrzega sobie prawo do dokonywania zmian w danych technicznych bez uprzedniego powiadomienia 99

11 RIS 700HE EKO 3.0 (pozioma) wersja z nagrzewnicą elektryczną 00. AVA KE - nagrzewnica elektryczna PF - filtr nawiewny (klasa M5) M - siłownik przepustnicy by-pass czujnik wilgotności i temperatury EKA NV PH - opcjonalna nagrzewnica wstępna powietrza nawiewnego AVA - chłodnica wodna (opcja) RIS 200HE EKO 3.0 / RIS 900HE EKO 3.0 / RIS 2200HE EKO 3.0 (pozioma) wersje z nagrzewnicami elektrycznymi AVA EKA NV PH - opcjonalna nagrzewnica wstępna powietrza nawiewnego KE - nagrzewnica elektryczna PF - filtr nawiewny (klasa F7) AVA - chłodnica wodna (opcja) M - siłownik przepustnicy by-pass PS - przełącznik różnicowo-ciśnieniowy nawiewny PS2 - przełącznik różnicowo-ciśnieniowy wyciągowy PS3 - zabezpieczenie FROST wymiennika czujnik wilgotności i temperatury 00 Firma zastrzega sobie prawo do zmiany specyfikacji technicznej bez uprzedzenia

12 RIS 2500HE EKO 3.0 (pozioma) wersja z nagrzewnicą elektryczną EKS NV PH CB 00. TE PS3 KE - nagrzewnica elektryczna PF - filtr nawiewny (klasa F7) czujnik wilgotności i temperatury EKS NV PH - opcjonalna wstępna nagrzewnica zewnętrznego powietrza TL - czujnik temperatury powietrza nawiewanego M - siłownik przepustnicy by-pass M2 - siłownik przepustnicy zewnętrznego powietrza. M3 - siłownik przepustnicy powietrza wywiewanego PS - przełącznik różnicowo-ciśnieniowy nawiewny PS2 - przełącznik różnicowo-ciśnieniowy wyciągowy PS3 - zabezpieczenie FROST wymiennika RIS 3500HE EKO 3.0 (pozioma) wersja z nagrzewnicą elektryczną 00. PS3 EKS NV PH TE KE - nagrzewnica elektryczna PF - filtr nawiewny (klasa F7) czujnik wilgotności i temperatury CB - nagrzewnica/chłodnica wodna M6 - dodatkowy zawór mieszający i siłownik (opcja) M4 - pompa obiegowa TV - czujnik przeciwzamrożeniowy T - termostat przeciwzamrożeniowy EKS NV PH - opcjonalna wstępna nagrzewnica zewnętrznego powietrza M - siłownik przepustnicy by-pass M2 - siłownik przepustnicy zewnętrznego powietrza. M3 - siłownik przepustnicy powietrza wywiewanego PS - przełącznik różnicowo-ciśnieniowy nawiewny PS2 - przełącznik różnicowo-ciśnieniowy wyciągowy PS3 - zabezpieczenie FROST wymiennika Firma zastrzega sobie prawo do zmiany specyfikacji technicznej bez uprzedzenia 0

13 CB RIS 5500HE EKO 3.0 (pozioma) wersja z nagrzewnicą elektryczną 00. EKS NV PH PS3 TE KE - nagrzewnica elektryczna PF - filtr nawiewny (klasa F7) czujnik wilgotności i temperatury TV - czujnik przeciwzamrożeniowy T - termostat przeciwzamrożeniowy CB - nagrzewnica/chłodnica wodna EKS NV PH - opcjonalna wstępna nagrzewnica zewnętrznego powietrza M - siłownik przepustnicy by-pass M2 - siłownik przepustnicy zewnętrznego powietrza. M3 - siłownik przepustnicy powietrza wywiewanego M6 - dodatkowy zawór mieszający i siłownik (opcja) M4 - pompa obiegowa PS - przełącznik różnicowo-ciśnieniowy nawiewny PS2 - przełącznik różnicowo-ciśnieniowy wyciągowy PS3 - zabezpieczenie FROST wymiennika RIS 700HW EKO 3.0 wersja z opcjonalną nagrzewnicą wodną 00. AVA AVS - nagrzewnica wodna montowana na kanale (opcja) AVA - chłodnica wodna (opcja) PF - filtr nawiewny (klasa M5) TV - czujnik przeciwzamrożeniowy T - termostat przeciwzamrożeniowy czujnik wilgotności i temperatury M - siłownik przepustnicy by-pass M4 - pompa obiegowa M6 - dodatkowy zawór mieszający i siłownik (opcja) EKA NV PH - opcjonalna nagrzewnica wstępna powietrza nawiewnego 02 Firma zastrzega sobie prawo do zmiany specyfikacji technicznej bez uprzedzenia

14 AVS CB RIS 200HW EKO 3.0 / RIS 900HW EKO 3.0 / RIS 2200HW EKO 3.0 (pozioma) wersja z opcjonalną nagrzewnicą wodną TE 00. AVA PS3 EKA NV PH - opcjonalna nagrzewnica wstępna powietrza nawiewnego PF - filtr nawiewny (klasa F7) TV - czujnik przeciwzamrożeniowy T - termostat przeciwzamrożeniowy AVA - chłodnica wodna (opcja) AVS - nagrzewnica wodna M - siłownik przepustnicy by-pass M6 - dodatkowy zawór mieszający i siłownik (opcja) M4 - pompa obiegowa PS - przełącznik różnicowo-ciśnieniowy nawiewny PS2 - przełącznik różnicowo-ciśnieniowy wyciągowy PS3 - zabezpieczenie FROST wymiennika czujnik wilgotności i temperatury RIS 2500HW EKO 3.0 (pozioma) wersja z nagrzewnicą elektryczną (opcja) EKS NV PH 00. TE PS3 PF - filtr nawiewny (klasa F7) czujnik wilgotności i temperatury TV - czujnik przeciwzamrożeniowy T - termostat przeciwzamrożeniowy EKS NV PH - opcjonalna wstępna nagrzewnica zewnętrznego powietrza CB - nagrzewnica/chłodnica wodna M - siłownik przepustnicy by-pass M2 - siłownik przepustnicy zewnętrznego powietrza M3 - siłownik przepustnicy powietrza wywiewanego M6 - dodatkowy zawór mieszający i siłownik (opcja) M4 - pompa obiegowa PS - przełącznik różnicowo-ciśnieniowy nawiewny PS2 - przełącznik różnicowo-ciśnieniowy wyciągowy PS3 - zabezpieczenie FROST wymiennika Firma zastrzega sobie prawo do zmiany specyfikacji technicznej bez uprzedzenia 03

15 CB RIS 3500HW EKO 3.0 (pozioma) wersja z nagrzewnicą elektryczną (opcja) CB 00. EKS NV PH PS3 TE CB - nagrzewnica/chłodnica wodna PF - filtr nawiewny (klasa F7) czujnik wilgotności i temperatury TV - czujnik przeciwzamrożeniowy T - termostat przeciwzamrożeniowy EKS NV PH - opcjonalna wstępna nagrzewnica zewnętrznego powietrza M - siłownik przepustnicy by-pass M2 - siłownik przepustnicy zewnętrznego powietrza M3 - siłownik przepustnicy powietrza wywiewanego M6 - dodatkowy zawór mieszający i siłownik (opcja) M4 - pompa obiegowa PS - przełącznik różnicowo-ciśnieniowy nawiewny PS2 - przełącznik różnicowo-ciśnieniowy wyciągowy PS3 - zabezpieczenie FROST wymiennika RIS 5500HW EKO 3.0 (pozioma) wersja z opcjonalną nagrzewnicą wodną 00. PS3 EKS NV PH TE 04 CB - nagrzewnica/chłodnica wodna PF - filtr nawiewny (klasa F7) czujnik wilgotności i temperatury TV - czujnik przeciwzamrożeniowy T - termostat przeciwzamrożeniowy M - siłownik przepustnicy by-pass M2 - siłownik przepustnicy zewnętrznego powietrza M3 - siłownik przepustnicy powietrza wywiewanego M6 - dodatkowy zawór mieszający i siłownik (opcja) M4 - pompa obiegowa PS - przełącznik różnicowo-ciśnieniowy nawiewny PS2 - przełącznik różnicowo-ciśnieniowy wyciągowy PS3 - zabezpieczenie FROST wymiennika EKS NV PH - opcjonalna wstępna nagrzewnica zewnętrznego powietrza Firma zastrzega sobie prawo do zmiany specyfikacji technicznej bez uprzedzenia

16 Opis funkcji Funkcje FUNKCJE Ustawienia daty i godziny 4 prędkości dla łatwego i wygodnego sterowania ( Stop system jest wyłączony; Niska, Średnia i Wysoka. Menu obsługowe umożliwia oddzielną regulację każdej prędkości) Wentylatory Nagrzewnica elektryczna Nagrzewnica wodna Chłodnica bezpośredniego odparowania Chłodnica wodna Przepustnica obejściowa Monitoring zanieczyszczenia filtra Czujniki Funkcja PRZYSPIESZENIA (Wentylatory działają przy maksymalnej prędkości) Funkcja komfortowej temperatury powietrza Odzysk ciepła/zimna Funkcja kominka Ochrona suchości Program tygodniowy Program wakacyjny Poziomy sterowania przez użytkownika i sterowania serwisowego Ręczne wyrównywanie przepływu powietrza Wskazanie poziomu CO2 i funkcja jego redukcji Funkcja chłodzenia w nocy Wskazanie poziomu wilgotności względnej (RH) i funkcja jego redukcji Możliwość aktualizacji oprogramowania i ustawień Regulacja temperatury powietrza wlotowego według wskazań czujnika powietrza wylotowego Jednostki funkcyjne E PRV V2 RIS EKO 3.0 Funkcja monitorowania (wszystkie czujniki i wej./wyj.) 2 2 Przełącznik trybów (start/stop) Przemiennik wilgotności względnej powietrza wylotowego Ręczne sterowanie elementami Łagodny rozruch i zatrzymanie Zabezpieczenie przeciwawaryjne wentylatora Synchroniczne/asynchroniczne sterowanie prędkością 0-0V Sterowanie Wł./Wył. modulatora szerokości impulsu Zabezpieczenie ręczne Zabezpieczenie przed przegrzaniem (dodatkowe oprogramowanie zabezpieczające) Sterownik siłownika zaworu do modulacji szerokości impulsu (PWM) Zabezpieczenie z wykorzystaniem czujnika temperatury Zabezpieczenie z wykorzystaniem termostatu (NC) Sterowanie pompą obiegową Czujnik temperatury wody zwrotnej Przełącznik Wł./Wył. Sterownik siłownika zaworu do modulacji szerokości impulsu (PWM) Sygnały awaryjne i wartości wejścia/wyjścia Sterowniki zdalne Sterownik z trójpołożeniowym siłownikiem zaworu Sterowanie siłownikiem 3-położeniowym Łącznikiem ciśnieniowym (NC) Regulatorem czasowym filtra Czujnik temperatury powietrza zasilającego Czujnik temperatury powietrza świeżego Czujnik temperatury powietrza wylotowego Czujnik temperatury powietrza wyciągowego Wejście zabezpieczenia przeciwpożarowego Robocze wyjście sygnalizacyjne Alarmowe wyjście sygnalizacyjne Stouch Flex Ptouch MB-Gateway W Ze sterownikiem zdalnym FLEX TEST 2 Tylko czujniki Firma zastrzega sobie prawo do zmiany specyfikacji technicznej bez uprzedzenia 05
