1 Panel regulacyjny NANO Kolor Instrukcja obsługi i instalacji Instrukcja dla użytkownika i instalatora Do wersji oprogramowania u1.x, wydanie 4, 20 czerwca 2018 Pb

2 Spis treści Opis regulatora... 3 Schemat technologiczny... 3 Obsługa... 3 Opis głównego ekranu... 4 Ustawianie temperatury... 6 Zmiana trybu pracy instalacji... 6 Zmiana trybu pracy termostatu... 7 MENU... 8 Ustawienia harmonogramu... 9 Kopiowanie harmonogramu Ekran wentylacji Ustawianie wydajności wentylacji Info wentylacja Załączenie i wyłączenie wentylacji Tryb SMART Sygnalizacja zabrudzenia filtra Obsługa zaawansowana Parametry modułu pokojowego NANO KOLOR Opis działania Chłodnica Nagrzewnica wstępna Nagrzewnica wtórna By-pass tryb AUTO WC tryb AUTO Przekaźnik PK Rozmrażanie wymiennika Montaż Informacje ogólne Wymiary obudowy Dane techniczne Rozmieszczenie wyprowadzeń Wyjścia: Wejścia Czujniki Kontrolki Zasilanie Podłączenie termostatu NANO KOLOR

3 Opis regulatora NANO KOLOR służy do obsługi sterowania rekuperatora wyposażonego w elektryczną nagrzewnicę wstępną, chłodnicę i elektryczną nagrzewnicę wtórną. Steruje wentylatorem nawiewnym i wywiewnym dwoma sygnałami 0-10V. Wydajność wentylatorów na poszczególnych biegach można swobodnie kształtować z rozdzielczością 1%. Termostat NANO KOLOR steruje pracą centrali wentylacyjnej regulując jej wydajność w ustawionych strefach czasowych. Schemat technologiczny Wyrzutnia 6 Nawiew Czerpnia 7 Wywiew Wywiew T WC By-pass 1. Nagrzewnica wstępna elektryczna ON/OFF lub PWM 2. Nagrzewnica wtórna elektryczna ON/OFF lub PWM 3. Chłodnica ON/OFF 4. Klapa WC 5. Klapa By-pass 6. Wentylator nawiewny 7. Wentylator wywiewny 8. Czujnik temperatury zewnętrznej 9. Czujnik wyrzutni 10. Czujnik nawiewu 11. Czujnik wywiewu Obsługa Sterownik wewnątrz centrali wentylacyjnej (rekuperatora) jest obsługiwany za pomocą termostatu pokojowego NANO KOLOR. Jest on wyposażony w kolorowy wyświetlacz LCD z panelem dotykowym. 3

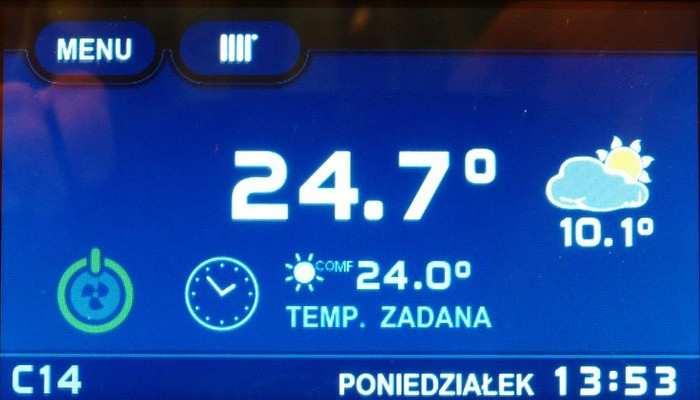

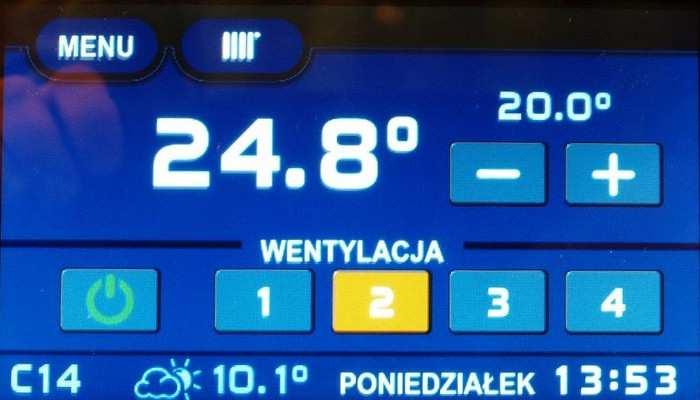

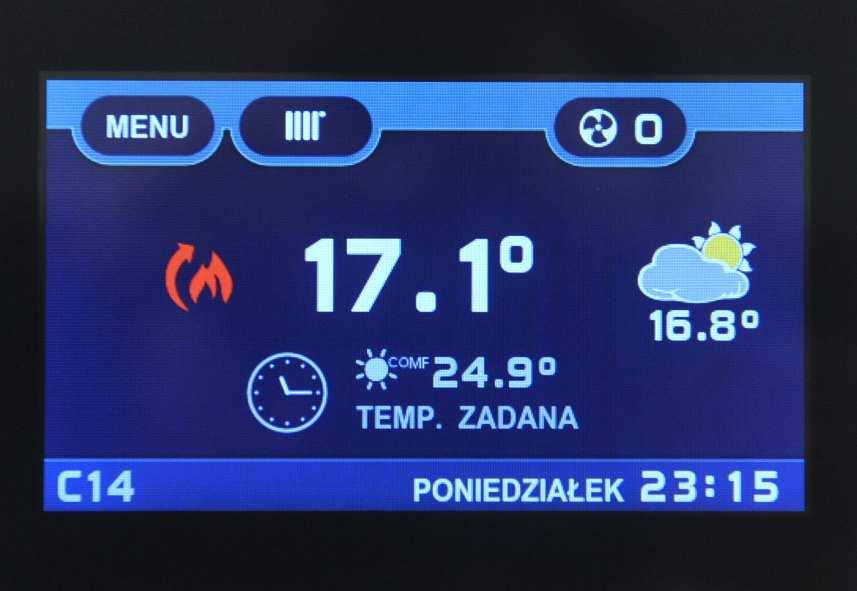

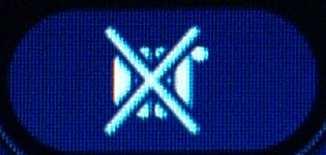

4 Opis głownego ekranu 1 Przycisk Menu Przycisk trybu działania instalacji. W zależności od wybranego trybu wyświetlana jest odpowiednia ikona: ZIMA (ogrzewanie) LATO (bez ochrzewania i bez chłodzenia) CHŁODZENIE TRYB URLOPOWY Przycisk przenosi do ekranu ustawień wentylacji. W zależności od wybranego trybu pracy wentylacji lub termostatu wyświetlana jest odpowiednia ikona. TRYB MANUALNY z wybranym biegiem 2 TRYB AUTOMATYCZNY w ciągu dnia (komfort) ; patrz też ustawienie harmonogramu TRYB AUTO. w ciągu nocy (ekonomiczny) ; patrz też ustawienie harmonogramu wentylacja pracuje w TRYBIE WIETRZENIA wentylacja pracuje w TRYBIE URLOPOWYM Przycisk ekranu wykrytych urządzeń Temperatura zewnętrzna. Po naciśnięciu pojawia się ekran z wykresem zmian temperatury 5 zewnętrznej w ciągu ostatnich 24 godzin. W przypadku braku czujnika temperatury zewnętrznej wyświetlany jest napis Zegar i przycisk wywołujący ekran ustawiania czasu Przycisk ustawiania temperatur zadanych pomieszczenia i odczyt aktualnej temperatury zadanej. Jest to też temperatura zadana dla wentylacji. W zależności od wybranego trybu dotyczy następujących temperatur zadanych: 4

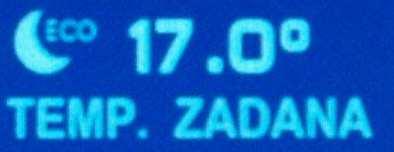

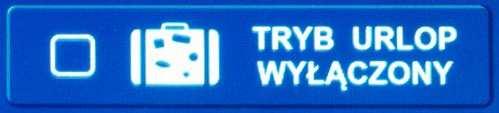

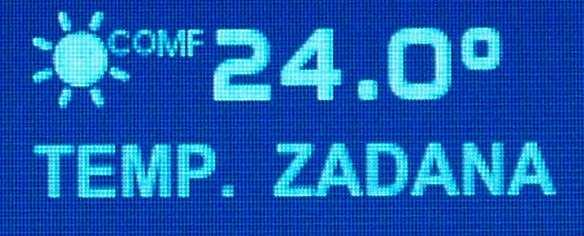

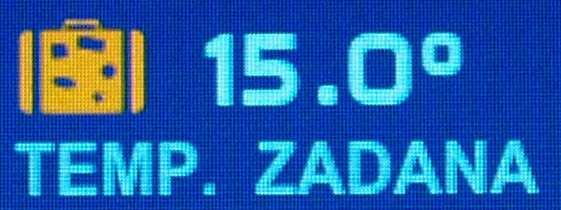

5 Temperatura zadana dzienna (komfortowa). Po naciśnięciu pojawia się okno ustawiania temperatur zadanych dziennej i nocnej. Temperatura zadana nocna (ekonomiczna). Po naciśnięciu pojawia się okno ustawiania temperatur zadanych dziennej i nocnej. Temperatura zadana ręcznie. Po naciśnięciu pojawia się okno ustawiania temperatury zadanej w trybie pracy ręcznej. Temperarua zadana przeciwzamrożeniowa. Po naciśnięciu pojawia się okno ustawiania temperatury zadanej w trybie pracy przeciwzamrożeniowej. Temperatura zadna urlopowa. Po naciśnięciu pojawia się okno ustawiania temperatury zadanej w trybie urlopowym. Uwaga! Temperatura zadana urlopowa jest taka sama jak temperatura zadana przeciwzamrożeniowa. 8 Sygnalizacja komunikacji cyfrowej za pomocą protokołu C Przycisk zmiany trybu pracy termostatu. Ikona na przycisku sygnalizuje wybrany tryb pracy: Praca według stref zegara. Praca świąteczna (według stref zegara dla dni świątecznych). Praca w trybie ręcznym. Ochrona przeciwzamrożeniowa 10 Sygnalizacja ogrzewania. Sygnał dla pozostałych urządzeń, że pomieszczenie jest niedogrzane i trzeba włączyć ogrzewanie. Sygnalizacja chłodzenia. Sygnał dla pozostałych urządzeń, że pomieszczenie jest przegrzane i trzeba włączyć chłodzenie. 11 Zmierzona temperatura pomieszczenia. Ustawianie temperatury Okno ustawiania temperatury zadanej wyskakuje po naciśnięciu na głównym ekranie na napis TEMP. ZADANA. W zależności od wybranego trybu pracy termostatu i wybranego trybu pracy instalacji ustawiana jest odpowiednia temperatura zadana. Przy pracy ręcznej ustawia się temperaturę zadaną dla pracy ręcznej. 5

6 Przy włączonej ochronie przeciwzamrożeniowej lub gdy włączony jest tryb urlopowy ustawia się temperaturę przeciwzamrożeniową. Jest ona utrzymywana tylko wtedy gdy tryb pracy instalacji = ZIMA, w trybach LATO i CHŁODZENIE termostat nie obniża temperatury pomieszczenia do temperatury przeciwamrożeniowej. Zmiana trybu pracy instalacji Po naciśnięciu przycisku zmiany trybu instalacji (nr 2 na rysunku przedstawiającym główny ekran termostatu) pojawia się następujące okno: 1 Załączenie trybu ZIMA (ORZEWANIE) 2 Załączenie trybu LATO (BEZ ORZEWANIA I CHŁODZENIA) 3 Załączenie trybu CHŁODZENIE 4 Wyjście do ekranu głównego 5 Załączenie / wyłączenie trybu urlopowego. 6

7 Zmiana trybu pracy termostatu Po naciśnięciu przycisku zmiany trybu pracy termostatu (nr 9 na rysunku przedstawiającym główny ekran termostatu) pojawia się następujące okno: 1 Wyjście do ekranu głównego 2 Pracy według stref zegara 3 Praca świąteczna 4 Praca ręczna 5 Ochrona przeciwzamrożeniowa. 7

8 MENU 1 Wyjście do ekranu głównego 2 Ustawienia harmonogramu pracy termostatu 3 Ustawienia serwisowe 4 Ustawienia systemowe 5 Funkcja czyszczenie ekranu. 8

9 Ustawienia harmonogramu 1 Wyświetlenie harmonogramu dla kolejnych dni tygodnia. 2 Wyjście do ekranu głównego Widok harmonogramu dla dni świątecznych Widok harmonogramu dla poniedziałku Widok harmonogramu dla wtorku Widok harmonogramu dla środy Przyciskając na pasek wybranego harmonogramu przechodzimy do okna edycji. 9

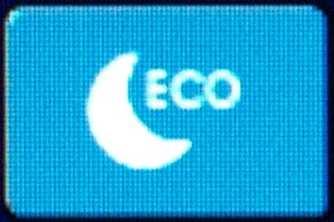

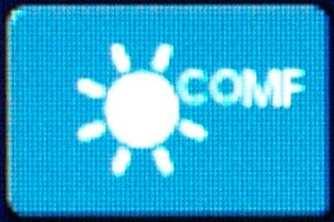

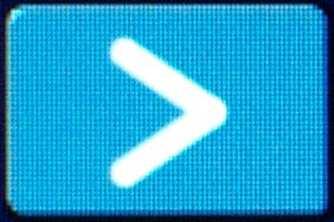

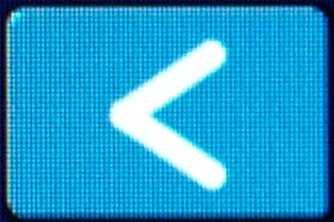

10 1 Wyjście z okna edycji harmonogramu Przycisk kopiowania harmonogramu z bierzoącego dnia do wybranych dni Nazwa edytowanego harmonogramu (dzień tygodnia lub napis święto) i aktualna pozycja kursora Oś czasu harmonogramu na dany dzień. Prostokonty pomarańczowe oznaczają strefę dzienną komfortową a niebieskie kwadraty strefę nocną ekonomiczną. 5 Przemieszczanie się po osi czasu w tył. 6 7 Włączenie / wyłączenie ustawiania strefy nocnej - ekonomicznej na pozycji kursora. Włączenie / wyłączenie ustawiania strefy dziennej - komfortowejj na pozycji kursora. 8 Przemieszczanie się po osi czasu w przód. 10

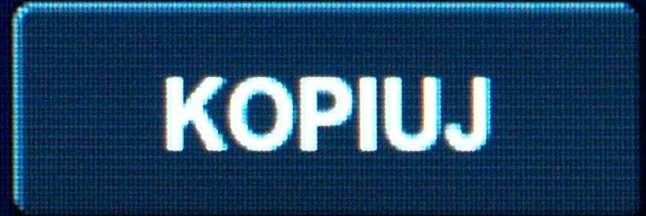

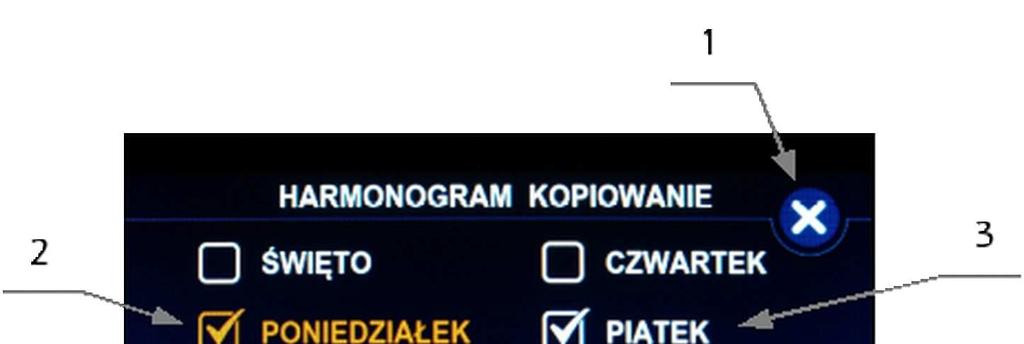

11 Kopiowanie harmonogramu 1 Wyjście z okna kopiowana harmonogramu. 2 Dzień z którego harmonogram będzie kopiowany. 3 Zaznaczone dni na które harmonogram będzie kopiowany. 5 Przycisk rozpoczynający kopiowanie. 11

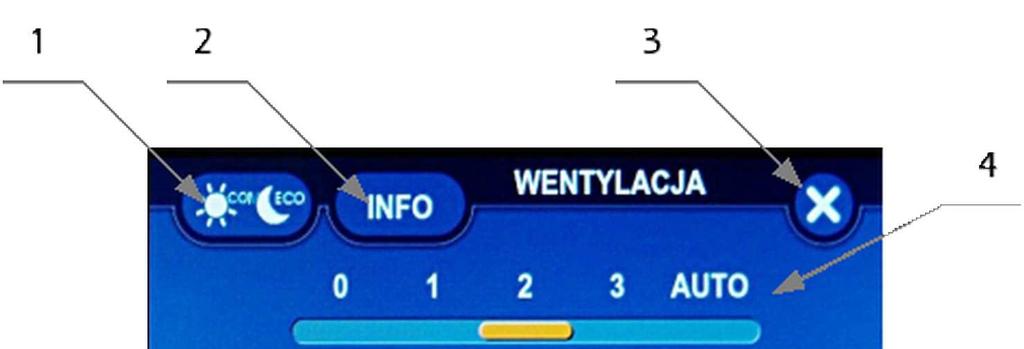

12 Ekran wentylacji 1 Przycisk ustawiania wydajności wentylacji. 2 Przycisk wyświetlania ekranu informacyjnego. 3 Wyjście do ekranu głównego zmieniane według ustawionego harmonogramu. Sterowanie WC: OFF wyłączone, AUTO praca automatyczna. Wybór biegu wentylacji. Wentylacja może pracowac na jednym z wybranych biegów lub w trybie AUTO w którym biegi są Sterowanie by-passem: OFF wyłączony, AUTO praca automatyczna, ON załączony Temperatura zmierzona nawiewu Wietrzenie: OFF wyłączone, ON załączone. 12

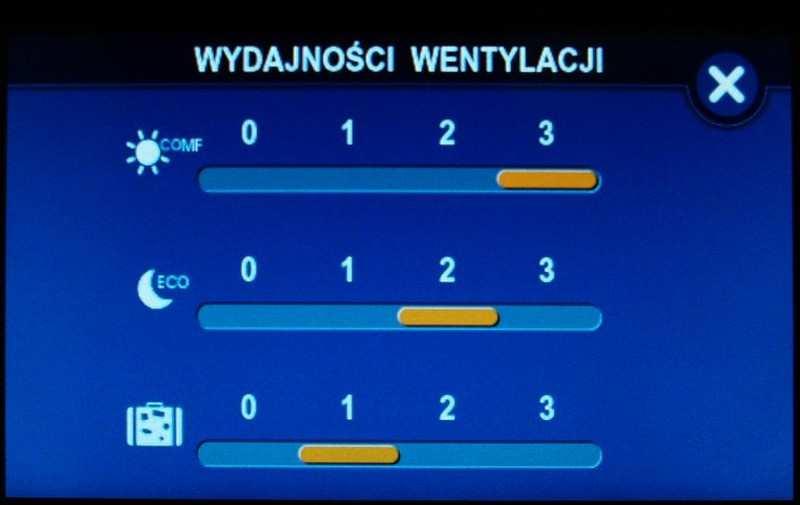

13 Ustawianie wydajności wentylacji Wydajność wentylacji w trybie dzień - komfort Wydajność wentylacji w trybie noc eko Wydajność wentylacji w trybie urlop 13

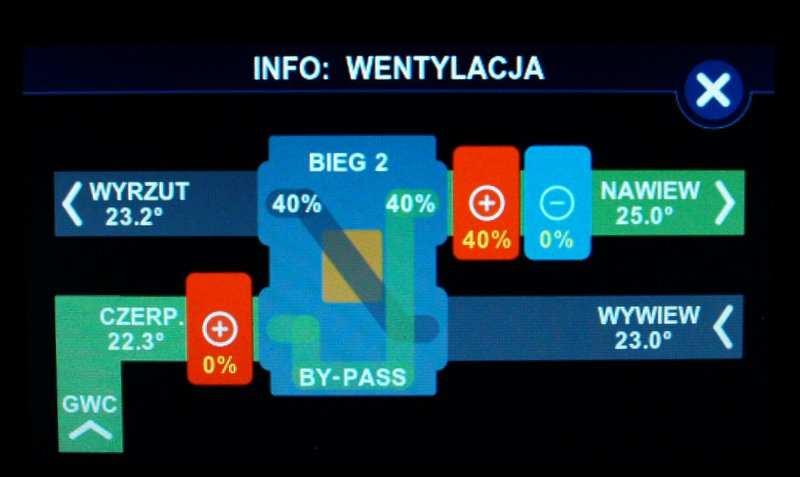

14 Info wentylacja Temperatura wyrzutu Obroty wentylatora wyrzutowego Bieg na którym pracuje wentylacja Obroty wentylatora nawiewnego Nagrzewnica wtórna Chłodnica Temperatura nawiewu Temperatura wywiewu By-pass (obejście wymiennika ciepła) Nagrzewnica wstępna WC gruntowy wymiennik ciepła 14

15 Załączenie i wyłączenie wentylacji Wentylację można załączać i wyłączać przyciskiem wyświetlanym na głównym ekranie. Przycisk ten jest domyślnie ukryty. Pojawia się gdy zostanie włączony parametrem ON-OFF WENTYLACJI NA PIERWSZYM EKRANIE. WYŁĄCZNIK WENTYLACJI Tryb SMART Umożliwia bezpośrednie sterowanie wydajnością wentylacji oraz upraszcza ustawianie temperatury zadanej. Domyślnie jest wyłączony, można go włączyć zaznaczając w menu opcję OBSŁUA W TRYBIE SMART. WYŁĄCZNIK WENTYLACJI WYBÓR BIEU WENTYLATORA Za pomocą przycisków 1, 2, 3, 4 wybiera się bieg na którym pracuje wentylacja. Przycisk z symbolem ON/OFF służy do wyłączenia/włączenia wentylacji. Sygnalizacja zabrudzenia filtra NANO KOLOR może sygnalizować zabrudzenie filtra. Konfiguracja tej funkcji polega na ustawieniu w menu parametru OKRES CZYSZCZENIA FILTRA lub parametru FUNKCJA PRESOSTATU = FILTR. Zabrudzenie filtra jest sygnalizowane na 3 sposoby: 1. Na głównym ekranie, w prawym górnym rogu migający napis FILTR. 2. Na ekranie wentylacji migający napis na dolnym pasku ZABRUDZONY FILTR! 3. Na ekranie INFO: WENTYLACJA migający napis ZABRUDZONY FILTR! Jeżeli funkcja działa na podstawie presostatu, to komunikat znika po wymianie filtra. Przy funkcji działającej na podstawie ustawionego okresu na ekranie INFO: WENTYLACJA wyświetlana jest informacja ile czasu pozostało do następnego czyszczenia filtra. Po naciśnięciu na ten napis następuje przestawienie licznika na wartość ustawioną w menu i skasowanie sygnalizacji zabrudzenia. 15

16 Obsługa zaawansowana Parametry modułu pokojowego NANO KOLOR NUMER NANO PRACA JAKO MASTER W SIECI C14 KOREKTA TERMOSTATU HISTEREZA TERMOSTATU PRACA Z CHŁODZENIEM PRZYJMOWANIE TRYBU PRACY INSTALACJI Z NANO1 PRACA ROZDZIELACZA Z FUNKCJĄ CHŁODZENIA PRACA ROZDZIELACZA Z FUNKCJĄ PWM WYASZACZ EKRANU PRACA Z WENTYLACJĄ STEROWANIE BY-PASS STEROWANIE WC WENTYLACJA NAWIEW OBROTY BIEU 1 W tym parametrze można ustawić numer NANO. Każde NANO w sieci C14 musi mieć niepowtarzalny numer. Zakres W sieci C14 może być tylko jeden MASTER. Najczęściej jest nim regulator kotła lub pompy ciepła. Jeżeli NANO współpracuje tylko z modułem AERO 3 to w tym parametrze należy ustawić TAK. Służy do ustawienia korekty pomiaru temperatury pomieszczenia. Zakres C. Histereza termostatu zapobiega niepotrzebnym załączeniom ogrzewania przy niewielkich wahaniach temperatury. Im większa wartość histerezy, tym dłuższymi cyklami działa ogrzewanie. Zakres nastaw 0,1.. 10,0 C Jeżeli instalacja współpracująca z NANO umożliwia realizację chłodzenia to w tym parametrze trzeba ustawić TAK. Jeżeli w tym parametrze jest usawione NIE to w oknie wyboru trybu pracy instalacji nie wyświetla się opcja tryb CHŁODZENIE. Przyjmowanie rozkazu przejścia w tryb urlopowy z termostatu NANO nr 1. Umożliwia pracę rozdzielacza podłogowego z instalacją pracującą na chłodzenie. Parametr dotyczy współpracy z listwami L1 i L2 służącymi do sterowania obiegami podłogowymi i ściennymi. Regulacja PWM polega na cyklicznym załączaniu obiegu na wyznaczony czas. Czas załączenia zależy od różnicy pomiędzy temperaturą zadaną a temperaturą pomieszczenia. Jeżeli funkcja jest wyłączona NANO steruje obiegami rozdzielacza jak zwykły termostat z ustawioną histerezą. Parametr dotyczy współpracy z listwami L1 i L2 służącymi do sterowania obiegami podłogowymi i ściennymi. Parametr umożliwia włączenie wygaszacza ekranu na którym wyświetlany jest czas i temperatura pomieszczenia. Umożliwia załączenie obsługi wentylacji. Załącza sterowanie by-pass'em. Załącza sterowanie WC Parametry definiują wydajność wentylatora nawiewnego na każdym biegu. Zakres nastaw %. 16

17 WENTYLACJA NAWIEW OBROTY BIEU 2 WENTYLACJA NAWIEW OBROTY BIEU 3 WENTYLACJA NAWIEW OBROTY WIETRZENIA WENTYLACJA WYWIEW OBROTY BIEU 1 WENTYLACJA WYWIEW OBROTY BIEU 2 WENTYLACJA WYWIEW OBROTY BIEU 3 WENTYLACJA WYWIEW OBROTY WIETRZENIA TEMPERATURA ZAŁĄCZENIA NARZEWNICY WSTĘPNEJ TEMPERATURA NAWIEWU MINIMUM TEMPERATURA NAWIEWU MAKSIMUM NARZEWNICA WTÓRNA HISTEREZA NARZEWNICY WTÓRNEJ NARZEWNICA WSTĘPNA CHŁODNICA WTÓRNA Parametry definiują wydajność wentylatora wywiewnego na każdym biegu. Zakres nastaw %. Jeżeli temperatura zewnętrzna jest niższa od wartości ustawionej w tym parametrze, to załączona jest nagrzewnica wstępna C Jeżeli temperatura nawiewu jest niższa od wartości ustawionej w tym parametrze, to regulator wyłącza chłodnicę. Zakres nastaw C. Nastawa dla modułu AERO 3. Ograniczenie maksymalnej temperatury nawiewu. Zakres nastaw C. Nastawa dla modułu AERO 3. Konfiguracja kryterium sterowania nagrzewnicą wtórną: WYŁĄCZONA 0/1 TERMOSTAT 0/1 T.NAWIEWU 0/1 T.WYWIEWU PWM TERMOSTAT PWM T.NAWIEWU PWM T.WYWIEWU Histeteza nagrzewnicy wtórnej. Przy pracy PWM jest to zakres proporcjonalności regulacji. Zakres nastaw C. Nastawa dla modułu AERO 3. Konfiguracja sterowania nagrzewnicą wstępną: WYŁĄCZONA PRACA ON/OFF PRACA PWM Nastawa dla modułu AERO 3. Konfiguracja sterowania chłodnicą wtórną WYŁĄCZONA ZAŁĄCZONA Nastawa dla modułu AERO 3. 17

18 CZAS WYBIEU WENTYLATORÓW OKRES CZYSZCZENIA FILTRA TEMPERATURA ROZMRAŻANIA HISTEREZA ROZMRAŻANIA METODA ROZMRAŻANIA FUNKCJA PRZEKAŹNIKA 2 FUNKCJA PRZEKAŹNIKA 3 FUNKCJA PRESOSTATU TEMPERATURA CZERPNI JEST TEMP. ZEWNĘTRZNĄ PRACA WC ZIMA PRACA WC LATO OKRES REENERACJI WC ON-OFF WENTYLACJI NA PIERWSZYM EKRANIE OBSŁUA W TRYBIE SMART W tym parametrze określa się czas opóźnienia wyłączenia wentylatorów. Opóźnienie to zapewnia ochłodzenie nagrzewnic lub odebranie chłodu z chłodnicy po wyłączeniu centrali. Zakres nastaw sekund. W tym parametrze można ustawić okres co jaki regulator będzie zgłaszał konieczność wyczyszczenia filtrów powietrza. Zakres nastaw dni. Jeżeli temperatura zmierzona w kanale wyrzutni jest niższa niż ustawiona w tym parametrze, regulator rozpoczyna procedurę rozmrażania wybraną w parametrze metoda rozmrażania. Parametr określa o ile musi wzrosnąć temperatura wyrzutni żeby zakończło się rozmrażanie. Przy pracy PWM nagrzewnicy wstępnej jest to zakres proporcjonalności sterowania. Nastawa dla modułu AERO 3. Konfiguracja metody rozmrażania: WYŁ.WENTYLATORA (nawiewnego) NARZEWNICA załączenie nagrzewnicy wstępnej NARZEW.+WEN (załączenie nagrzewnicy wstępnej + wyłączenie wentylatora nawiewnego) BY-PASS otwarcie by-passu. Konfiguracja funkcji przekaźnika 2 w module AERO3: CHŁODNICA WC Konfiguracja funkcji przekaźnika 3 w module AERO3: PRACA CENTRALI C.O. ORZEWANIE Konfiguracja funkcji wejścia presostatu w module AERO 3 ZAMROŻENIE detekcja zamrożenia wymiennika FILTR detekcja zabrudzenia filtra Po załączeniu tej funkcji temperatura czerpni jest temperaturą zewnętrzną i informacja ta dociera do pozostałych urządzeń w systemie C14. Nastawa dla modułu AERO 3. Temperatura zewnętrzna poniżej której załączane jest WC zimą. Zakres nastaw C. Temperatura zewnętrzna powyżej której załączane jest WC latem. Zakres nastaw C. Określa czas po którym następuje regeneracja gwc. Zakres nastaw dni. Po załączeniu na głównym ekranie jest wyświetlany przycisk umożliwiający wyłączenie i załączenie wentylacji. Po załączeniu na głównym ekranie jest wyświetlany rząd przycisków do sterowania pracą wentylacji. 18

19 KOLOR KOTŁA NA RAFIKACH ZEZWOLENIE NA EDYCJĘ NAPISÓW ZEZWOLENIE NA OBSŁUĘ MODUŁU EXA KONFIURACJA WEJŚCIA D1 MODUŁU EXB KONFIURACJA WEJŚCIA D2 MODUŁU EXB KONFIURACJA WEJŚCIA T1 MODUŁU EXB KONFIURACJA WEJŚCIA T2 MODUŁU EXB DEMO DODATKOWYCH URZĄDZEŃ Umożliwia wybór koloru kotła CO: BIAŁY SZARY JASNY SZARY CIEMNY NIEBIESKI CZERWONY ZIELONY POMARAŃCZOWY ŻÓŁTY Pozwolenie na edycję napisów. Zaznaczenie tej opcji pozwala edytować opisy wyjść modułu EX2 oraz nazwy obiegów grzewczych. Zezwolenie na obsługę modułu EX2. Po załączeniu na głównym ekranie pojawia się klawisz, którego naciśnięcie powoduje wyświetlenie ekranu modułu EX2. BRAK TYLKO INFO INFO+ALARM BRAK TYLKO INFO INFO+ALARM BRAK TYLKO INFO INFO+ALARM TEMPERATURA BRAK TYLKO INFO INFO+ALARM TEMPERATURA Pozwolenie na wyświetlanie ekranów wszystkich możliwych urządzeń dodatkowych gdy urządzenia te realnie nie są podłączone do NANO KOLOR. 19

20 Opis działania Chłodnica Chłodnica może zacząć pracować 30 sekund od załączenia wentylatorów. Praca ON/OFF, załącza się gdy: termostat jest w trybie chłodzenie temperatura pomieszczenia jest większa od temperatury zadanej pomieszczenia temperatura kanału jest większa od temperatury minimalnej nawiewu C. Wyłącza się gdy: flaga chłodzenie na termostacie jest wyłączona, lub temperatura kanału jest mniejsza od minimalnej temperautry nawiewu Wyjście to R2 (Musi być skonfigurowany do pracy z chłodnicą) Minimalny postój chłodnicy wynosi 60 sekund. Nagrzewnica wstępna Nagrzewnica wstępna może zacząć pracować 30 sekund od załączenia wentylatorów. Służy do rozmrażania wymiennika. Przy pracy ON/OFF: pracuje jeśli temperatura wyrzutni jest mniejsza od temperatury rozmrażania, jest wyłączona jeśli temperatura wyrzutni jest większa od temperatury rozmrażania + histereza rozmrażania Przy pracy PWM jest sterowana proporcjonalnie od temperatury rozmrażania do temperatury rozmrażania + histereza rozmrażania. Nagrzewnica załącza się też jeśli temperatura zewnętrzna jest mniejsza niż temperatura załączenia nagrzewnicy wstępnej, lub jeżeli wejście presostatu rozmrażania jest zwarte (musi być wybrana metoda rozmrażania nagrzewnicą wstępną lub nagrzewnicą i redukcją obrotów wentylatora) Nagrzewnica wtórna Nagrzewnica wtórna może zacząć pracować 30 sekund od załączenia wentylatorów. Praca ON/OFF lub PWM według wbudowanego kryterium względem temperatury zadanej pomieszczenia. Od temperatury pomieszczenia do temperatury pomieszczenia + histereza. Np: Przy pracy ON/OFF gdy zadana temperatura pomieszczenia wynosi 20 C a histereza 2 C nagrzewnica załącza się gdy temperatura spadnie poniżej 20 C i pracuje do momentu gdy temperatura pomieszczenia przekroczy 22 C. Przy pracy PWM zwiększanie histerezy zwiększa stabilność regulacji, a zmniejszanie zwiększa szybkość reakcji. Natomiast regulator dąży do utrzymywania temperatury z jak najmniejszą odchyłką od wartości nastawionej. 20

21 Nagrzewnica wtórna jest wyłączana jeśli temperatura nawiewu jest większa niż temperatura kanału MAX, ponownie załączy się gdy temperatura nawiewu zmniejszy się do wartości temperatury kanału MAX 2.0 C. Nagrzewnica wtórna wyłączy się jeśli wentylator nawiewny jest wyłączony (z dowolnego powodu). Dostępne są następujące kryteria pracy nagrzewnicy wtórnej Praca w/g termostatu pokojowego. Nagrzewnica pracuje gdy temperatura w pomieszczeniu jest niższa od zadanej. ON/OFF w każdym trybie, PWM tylko w trybie ZIMA. Praca w/g róznicy temperatury zadanej pomieszczenia i temperatury nawiewu. Stabilizuje temperaturę nawiewu na poziomie temperatury zadanej pomieszczenia. Praca ON/OFF lub PWM. Praca tylko w trybie ZIMA. Praca w/g różnicy temperatury zadanej pomieszczenia i temperatury wywiewu. Stabilizuje temperaturę wywiewu na poziomie temperatury zadanej pomieszczenia. Praca ON/OFF lub PWM. Praca tylko w trybie ZIMA. Przy pracy ON/OFF pracuje z zadaną histerezą. Przy pracy PWM pracuje jako PID gdzie histereza jest zakresem proporcjonalności a pozostałe parametry PID regulator wyznacza samoczynnie. By-pass tryb AUTO Otwarty gdy flaga chłodzenia i temperatura zewnętrzna jest mniejsza od temperatury zadanej pomieszczenia co najmniej o 1,0 C. Zamknięty gdy wyłączone chłodzenie lub temperatura zewnętrzna jest większa od temperatury pomieszczenia zadanej co najmniej o 1,0 C. WC tryb AUTO Otwarte gdy temperatura zewnętrzna jest mniejsza bądź równa temperaturze WC zima 1,0 C lub temperatura zewnętrzna jest większa bądź równa temperaturze WC lato + 1,0 C Zamknięte gdy temperatura zewnętrzna jest większa bądź równa temperaturze WC zima lub temperatura zewnętrzna jest mniejsza bądź równa temperaturze WC lato Przekaźnik PK3 Sygnał pracy centrali, 30 sekund po załączeniu wentylatorów, lub sygnał grzanie z termostatu. Rozmrażanie wymiennika Rozmrażanie jest realizowane jeżeli zwarte jest wejście presostatu rozmrażania lub temperatura wyrzutni jest mniejsza od temperatury rozmrażania. Dostępne są następujące metody rozmrażania: 21

22 Wyłączenie wentylatora nawiewu Załączenie grzałki nagrzewnicy wstępnej. Przy pracy ON/OFF nagrzewnicy wstępnej, załączenie gdy Twyrzutni <= Trozmrażania, wyłączona gdy Twyrzutni >= Trozmrażania + histereza rozmrażania. Przy pracy PWM nagrzewnicy wstępnej grzałka zaczyna stopniowo pracować już jeśli temperatura wyrzutni jest mniejsza od temperatury rozmrażania + histereza rozmrażania. Załączenie grzałki i redukcja obrotów wentylatora nawiewu o 50%. Sterowanie grzałki jak powyżej. Otwarcie By-passu. Montaż Informacje ogólne Prace przyłączeniowe i montaż powinny być wykonane wyłącznie przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowiązującymi przepisami i normami. Wszelkie prace przyłączeniowe mogą się odbywać tylko przy odłączonym napięciu zasilania, należy upewnić się, że przewody elektryczne nie są pod napięciem. Wymiary obudowy 60mm 152mm 30mm 20mm 20mm 148mm 9mm 49mm 112mm 30mm 88mm Wymiary modułu AERO 3 oraz minimalne odstępy od obudowy. 22

23 Dane techniczne Zasilanie: Moc pobierana przez regulator 230V, 50Hz 2W Maksymalny prąd znamionowy: R1 4(2)A R2 4(2)A R3 4(2)A Stopień ochrony regulatora: Temperatura otoczenia: Temperatura składowania: Wilgotność względna: Typ czujników IP C C 5 80% bez kondensacji pary wodnej Pt1000 np: T1001, T1002, T1005 Zakres pomiarowy: T1 (zewnętrzna) C T2 (nawiew) T3 (wyrzut) T4 (wywiew) Dokładność pomiaru temperatury: ±1 C Przyłącza: 1,5mm 2 Wymiary: Masa Protokół komunikacyjny: 112 x 88 x 49 mm 0,5kg C14 Rozmieszczenie wyprowadzeń A B U AERO 3 230V~ N L DI1 AI1 DI1 presostat AI1 zadawanie wydajności R1 AO1 AO2 T1 AO1 nawiew AO2 wywiew L1: nie świeci brak łączonści świeci jest łączność miga awaria czujnika L2: Załączenie rekuperatora R2 R3 T2 T3 T4 T1 T. zewnętrzna T2 T. nawiew T3 T. wyrzut T4 T. wywiew DO1 nag. wtórna DO2 nag. wstępna L1 L2 DO1 DO2 Wyjścia: R1 BY-PASS R2 chłodnica lub WC (w zależności od konfiguracji) R3 sygnał pracy centrali lub flaga grzanie z termostatu (w zależności od konfiguracji) 23

24 Wejścia DI1 wejście presostatu rozmrażania Czujniki Sterownik współpracuje z czujnikami o charakterystyce Pt1000. Czujnik zewnętrzny (czerpni) typ T1002. Czujnik kanałowy typ T1007. Czujnik ogólny - typ T1001. Czujnik przylgowy typ T1006 Temperatura Rezystancja Temperatura Rezystancja [ C] [Ω] [ C] [Ω] , , , , , , , , ,9 Tabela 1: Wartości rezystancji czujnika T1001 dla wybranych temperatur. Kontrolki L1: nie świeci brak łączności świeci jest łączność miga awaria czujnika L2: załączenie rekuperatora, 30 sekund po załączeniu wentylatorów Zasilanie Regulator należy zasilić z instalacji elektrycznej o napięciu 230V/50Hz. Instalacja powinna być trójprzewodowa, zabezpieczona wyłącznikiem różnicowoprądowym oraz bezpiecznikiem nadprądowym o wartości dobranej do obciążenia i przekrojów przewodów. Przewody przyłączeniowe należy poprowadzić w taki sposób, aby nie stykały się z powierzchniami o temperaturze przekraczającej ich nominalną temperaturę pracy. Końcówki żył przewodów należy zabezpieczyć tulejkami zaciskowymi. Zaciski śrubowe regulatora umożliwiają podłączenie przewodu o przekroju maksymalnym 1,5mm². 24
