NANO 3. INSTRUKCJA OBSŁUGI I INSTALACJI do wersji regulatora u0.x, wydanie 1, czerwiec 2014 CYFROWY MODUŁ STERUJĄCY Z FUNKCJĄ TERMOSTATU POKOJOWEGO
|
|
- Mieczysław Wojciechowski
- 8 lat temu
- Przeglądów:
Transkrypt
1 NANO 3 INSTRUKCJA OBSŁUGI I INSTALACJI do wersji regulatora u0.x, wydanie 1, czerwiec 2014 CYFROWY MODUŁ STERUJĄCY Z FUNKCJĄ TERMOSTATU POKOJOWEGO Pb COMPIT, ul. Wielkoborska 77, Częstochowa, tel
2 Spis treści 1 Opis termostatu Funkcje Skład zestawu Dane techniczne Obsługa regulatora i opis działania Wygląd zewnętrzny Ekran w trybie pracy AUTOMATYCZNEJ Ustawianie trybu pracy Tryb PRACA RĘCZNA Tryb PRACA URLOPOWA Wymuszenie ładowania zasobnika CWU do temperatury zadanej Ekran informacyjny kotła i CWU Ekran informacyjny obiegu mieszacza TEMPERATURY ZADANE MENU NASTAWY ZEGARA USTAWIENIA SERWIS JĘZYK Sterowanie dezynfekcją zasobnika CWU Sygnalizacja alarmów Montaż Warunki środowiskowe Wybór właściwej lokalizacji Instrukcja montażu Podłączenie Opis złącza NANO Interfejs cyfrowy Zasilanie Czujnik temperatury...16 DEKLARACJA ZGODNOŚCI
3 1 Opis termostatu 1.1 Funkcje 1. Utrzymywanie zadanej temperatury pokojowej termostat sygnalizuje osiągnięcie zadanej temperatury pomieszczenia wpływając na podłączony regulator tak, aby utrzymać ją na właściwym poziomie. 2. Jednorazowe podgrzanie CWU w każdej chwili możliwe jest uruchomienie na ustawiony czas podgrzewania CWU do temperatury komfortowej. 3. Odczyt temperatury CO i zasobnika CWU w dwóch układach kotłowych 4. Ustawianie zadanej temperatury CO w regulatorach stałowartościowych. 5. Odczyt temperatury obiegu grzewczego do 7 obiegów. 6. Ustawianie temperatury w obiegu grzewczym 7. Sygnalizacja alarmów 8. Wbudowany zegar umożliwiający automatyczną regulację temperatury w cyklu dobowym i tygodniowym. 9. Automatyczny powrót do pracy po zaniku zasilania po powrocie napięcia regulator wznawia pracę w trybie w jakim znajdował się przed zanikiem zasilania. 1.2 Skład zestawu L.p Opis Cyfrowy moduł sterujący Instrukcja obsługi Karta gwarancyjna Typ NANO3 - Ilość Dane techniczne Zasilanie: Maksymalny prąd pobierany przez termostat: Maksymalne napięcie robocze przekaźnika Maksymalny prąd przekaźnika Temperatura otoczenia: Temperatura składowania: Wilgotność względna: Zakres pomiarowy: Rozdzielczość pomiaru temperatury: Dokładność pomiaru temperatury: Przyłącza: Wyświetlacz: Wymiary regulatora: Masa kompletu: DC 7..12V I = 100mA 30VDC 100mA C C 5 80% bez kondensacji C 0,1 C ±0,5 C Zaciski śrubowe 1x1,5mm² LCD - podświetlany 106x92x40mm 0,18 kg 3
4 2 Obsługa regulatora i opis działania 2.1 Wygląd zewnętrzny Podświetlany wyświetlacz graficzny LCD Klawisz zwiększania edytowanej wartości lub poruszania się w górę menu. Wymuszenie podgrzania CWU Klawisz zmiany trybu pracy, powrót do podstawowego odczytu Klawisz włączający tryb edycji 2.2 Klawisz zmniejszania edytowanej wartości lub poruszania się w dół menu. Ekran w trybie pracy AUTOMATYCZNEJ Wygląd głównego ekranu zmienia się w zależności od konfiguracji i wybranego trybu pracy. Poniższy rysunek przedstawia ekran w konfiguracji fabrycznej Informacje o numerze modułu na zmianę z wybranym trybem pracy. 2. Sygnalizacja działania transmisji cyfrowej. 4
5 3. Dzień tygodnia 4. Czas 5. Temperatura pomieszczenia 6. Temperatura zadana pomieszczenia 7. Wykres dobowego programu działania ogrzewania 8. Wskaźnik aktualnego czasu 9. Symbol aktualnie realizowanej strefy grzewczej, księżyc lub słońce. 10. Temperatura zewnętrzna Po wyłączeniu obsługi czujnika temperatury zewnętrznej (w parametrze serwisowym CZY JEST CZUJNIK TEMP. ZEWNĘTRZNEJ? ) ekran podstawowy wygląda tak: Zamiast temperatury zewnętrznej wyświetlany jest grzejnik a poniżej wartość temperatury kotła C.O. 2.3 Ustawianie trybu pracy Tryb pracy termostatu ma wpływ na utrzymywaną temperaturę pomieszczenia i zasobnika CWU jeżeli konfiguracja regulatora kotłowego na to pozwala. Ekran wyboru trybu pracy wywołuje się naciskając klawisz. Tryb pracy zmienia się za pomocą klawiszy i. Nie potrzeba zatwierdzać wybranego trybu. Aby powrócić do ekranu podstawowego należy ponownie nacisnąć klawisz. Ekran wyboru trybu pracy wygląda tak: Funkcjonowanie ogrzewania w zależności od wybranego trybu: 1. PRACA AUTOMATYCZNA: temperatura pomieszczenia jest utrzymywana na poziomie komfortowym w wybranych godzinach, poza strefami grzania temperatura pomieszczenia jest utrzymywana na poziomie ekonomicznym. 5

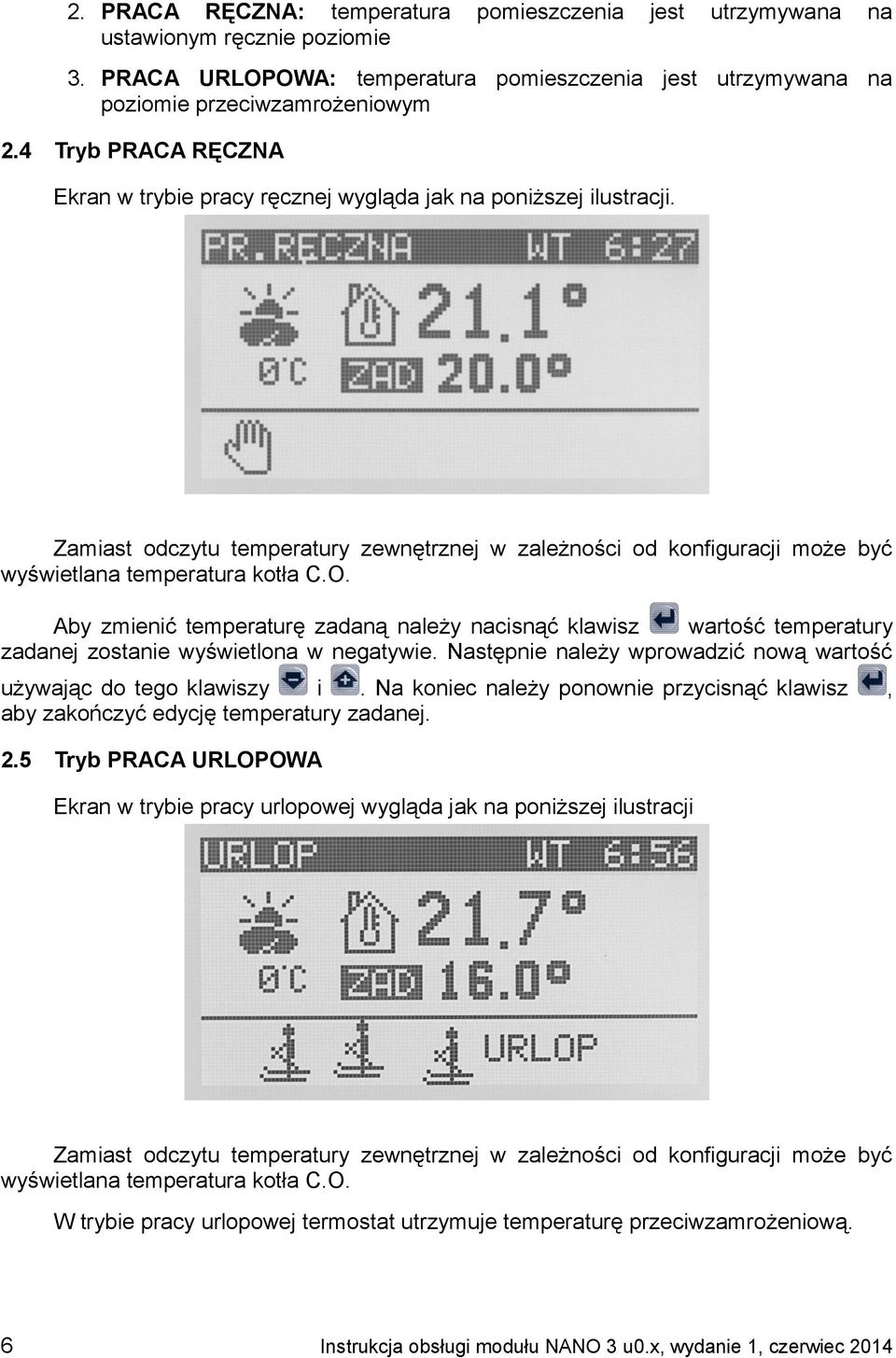

6 2. PRACA RĘCZNA: temperatura ustawionym ręcznie poziomie pomieszczenia jest utrzymywana na 3. PRACA URLOPOWA: temperatura pomieszczenia jest utrzymywana na poziomie przeciwzamrożeniowym 2.4 Tryb PRACA RĘCZNA Ekran w trybie pracy ręcznej wygląda jak na poniższej ilustracji. Zamiast odczytu temperatury zewnętrznej w zależności od konfiguracji może być wyświetlana temperatura kotła C.O. Aby zmienić temperaturę zadaną należy nacisnąć klawisz wartość temperatury zadanej zostanie wyświetlona w negatywie. Następnie należy wprowadzić nową wartość używając do tego klawiszy i. Na koniec należy ponownie przycisnąć klawisz aby zakończyć edycję temperatury zadanej. 2.5, Tryb PRACA URLOPOWA Ekran w trybie pracy urlopowej wygląda jak na poniższej ilustracji Zamiast odczytu temperatury zewnętrznej w zależności od konfiguracji może być wyświetlana temperatura kotła C.O. W trybie pracy urlopowej termostat utrzymuje temperaturę przeciwzamrożeniową. 6
7 2.6 Wymuszenie ładowania zasobnika CWU do temperatury zadanej Uwaga! Jeżeli w podłączonym regulatorze realizacja CWU jest wyłączona lub nie występuje funkcja wymuszenia ładowania zasobnika jest zablokowana. Można wymusić na regulatorze, aby przez 30 minut temperatura zadana zasobnika CWU nie była korygowana zegarem lub wybranym trybem pracy. Aby to zrobić należy podczas wyświetlania podstawowego odczytu, przycisnąć klawisz na 3 sekundy. Regulator na czas trwania wymuszenia realizacji CWU wyświetla ikonę przedstawioną na poniższym rysunku. 2.7 Ekran informacyjny kotła i CWU Jeżeli NANO współpracuje z kotłem C.O., to po przyciśnięciu klawisza wyświetlony ekran przedstawiony na poniższym rysunku. 1 2 zostanie Pompa ładująca CWU (miga jeśli pompa pracuje) 2. Temperatura CWU 3. Kaloryfer, fale ciepła nad kaloryferem oznaczają działanie ogrzewania 7

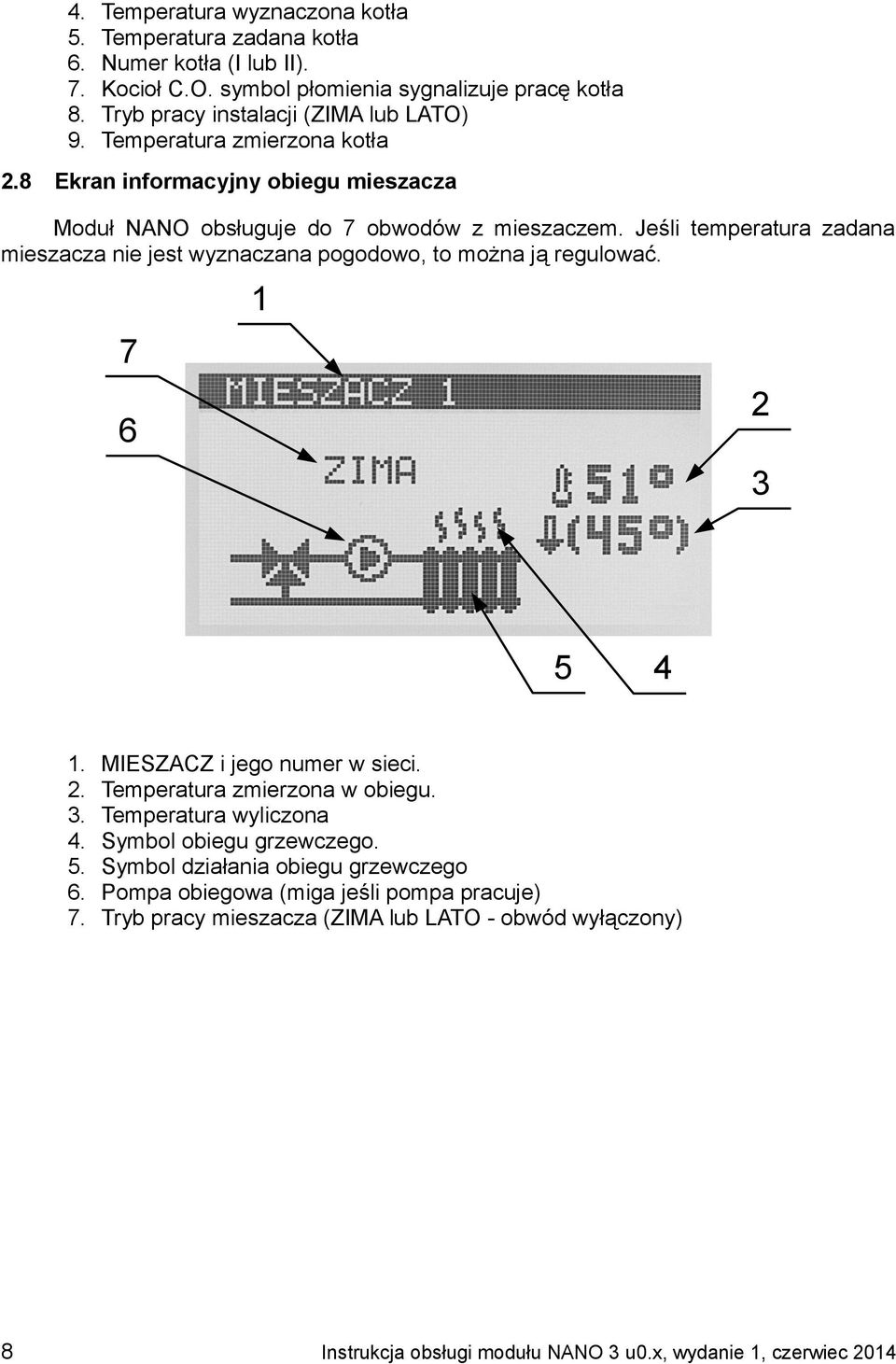

8 Temperatura wyznaczona kotła Temperatura zadana kotła Numer kotła (I lub II). Kocioł C.O. symbol płomienia sygnalizuje pracę kotła Tryb pracy instalacji (ZIMA lub LATO) Temperatura zmierzona kotła Ekran informacyjny obiegu mieszacza Moduł NANO obsługuje do 7 obwodów z mieszaczem. Jeśli temperatura zadana mieszacza nie jest wyznaczana pogodowo, to można ją regulować MIESZACZ i jego numer w sieci. Temperatura zmierzona w obiegu. Temperatura wyliczona Symbol obiegu grzewczego. Symbol działania obiegu grzewczego Pompa obiegowa (miga jeśli pompa pracuje) Tryb pracy mieszacza (ZIMA lub LATO - obwód wyłączony)
9 2.9 TEMPERATURY ZADANE Ekran umożliwia edycję temperatury zadanej dla trybów: KOMFORTOWEGO oznaczonego ikoną słońca EKONOMICZNEGO oznaczonego ikoną księżyca URLOPOWEGO oznaczonego ikoną narciarza Klawisz podświetla kolejno każda temperaturę. Podświetloną wartość można zmienić przyciskając klawisze i MENU Nastawy modułu NANO zostały podzielone na 4 kategorie. Aby wejść do wybranej kategorii należy wcisnąć klawisz W przypadku nastaw klawisz. powoduje rozpoczęcie edycji wybranego parametru. W trybie edycji zmianę wartości wybranego parametru dokonuje się klawiszami i. Parametry są natychmiast zapisywane do pamięci - nie wymagają zatwierdzania. Trwałość nastaw w pamięci wynosi co najmniej 10 lat (w wyłączonym regulatorze). 9

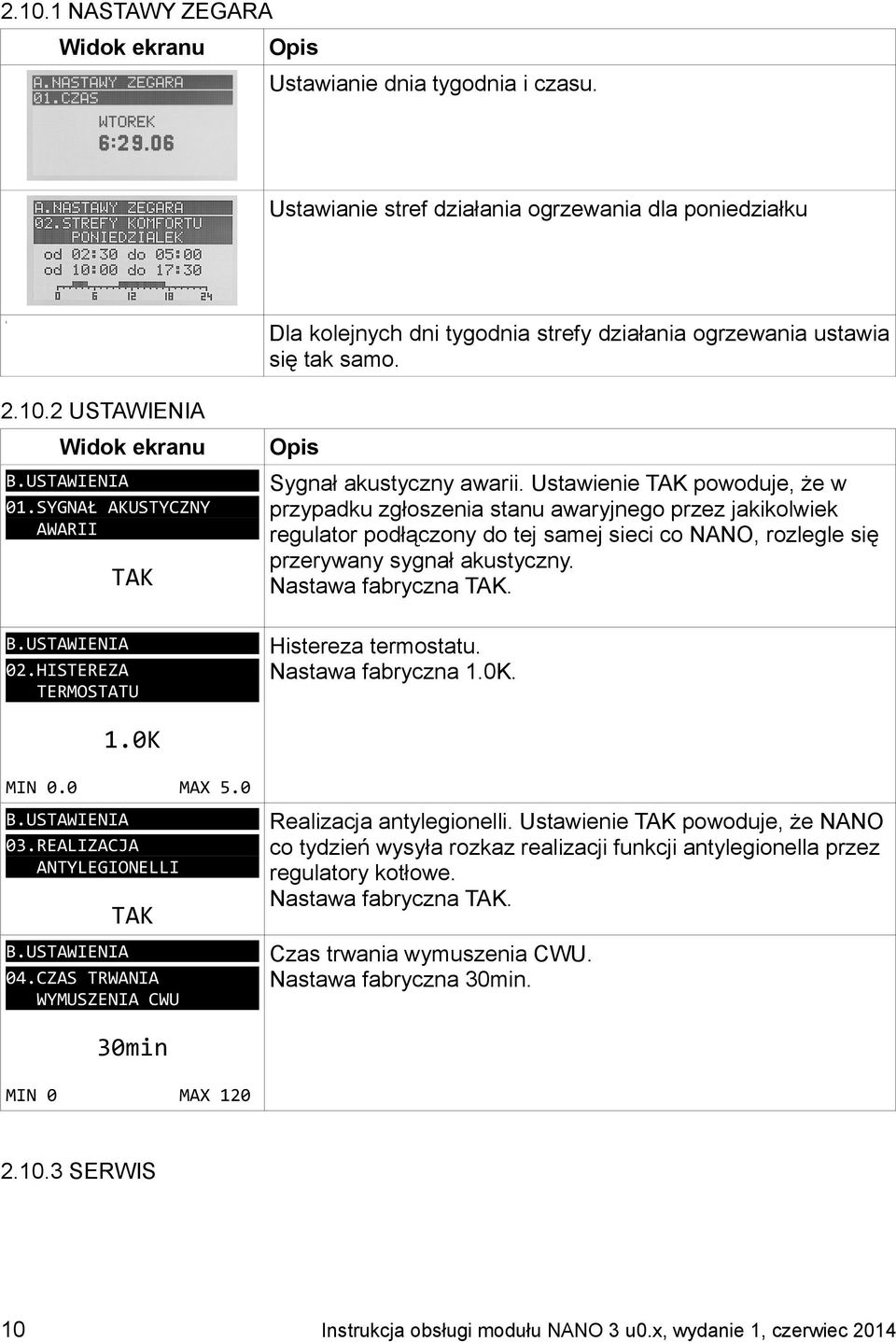

10 NASTAWY ZEGARA Widok ekranu Opis Ustawianie dnia tygodnia i czasu. Ustawianie stref działania ogrzewania dla poniedziałku i Dla kolejnych dni tygodnia strefy działania ogrzewania ustawia się tak samo USTAWIENIA Widok ekranu B.USTAWIENIA 01.SYGNAŁ AKUSTYCZNY AWARII TAK B.USTAWIENIA 02.HISTEREZA TERMOSTATU Opis Sygnał akustyczny awarii. Ustawienie TAK powoduje, że w przypadku zgłoszenia stanu awaryjnego przez jakikolwiek regulator podłączony do tej samej sieci co NANO, rozlegle się przerywany sygnał akustyczny. Nastawa fabryczna TAK. Histereza termostatu. Nastawa fabryczna 1.0K. 1.0K MIN 0.0 MAX 5.0 B.USTAWIENIA 03.REALIZACJA ANTYLEGIONELLI Realizacja antylegionelli. Ustawienie TAK powoduje, że NANO co tydzień wysyła rozkaz realizacji funkcji antylegionella przez regulatory kotłowe. Nastawa fabryczna TAK. TAK B.USTAWIENIA 04.CZAS TRWANIA WYMUSZENIA CWU Czas trwania wymuszenia CWU. Nastawa fabryczna 30min. 30min MIN 0 MAX SERWIS 10
11 Widok ekranu C.SERWIS USTAW KOD SERWISOWY Opis Ustawienie właściwego kodu serwisowego umożliwia edycję poniższych parametrów C.SERWIS 01.WIDOK Widok, oznacza który obwód mieszacza będzie wyświetlany. Jeżeli jest wybrana wartość 0 to NANO wyświetla wszystkie podłączone do sieci obwody mieszacza, których numery są nie większe niż 7. 0 MIN 0 MAX 7 C.SERWIS 02.KOREKTA CZUJNIKA TEMP.POMIESZCZENIA Korekta czujnika temperatury pomieszczenia. Pozwala skompensować niedokładność pomiaru temperatury pomieszczenia. 0.0K MIN-10.0 MAX 10.0 C.SERWIS 03.CZY JEST CZUJNIK TEMP.ZEWNĘTRZNEJ? NIE C.SERWIS 04.NUMER NANO Czy jest czujnik temperatury zewnętrznej? Jeśli w sieci jest regulator, do którego jest podłączony czujnik temperatury zewnętrznej to można ustawić w tym parametrze odpowiedź TAK. Wtedy na głównym ekranie pojawi się wartość temperatury zewnętrznej. Jeżeli wybrana jest odpowiedź NIE to na głównym ekranie zamiast temperatury zewnętrznej wyświetlana jest temperatura kotła. Numer NANO. Każde NANO w sieci musi mieć niepowtarzalny numer. W tym parametrze można go ustawić. 1 MIN 0 MAX 20 C.SERWIS 05.PRZEYWROCIC NASTAWY FABRYCZNE Przewrócić nastawy fabryczne. Zmiana wartości na TAK powoduje natychmiastowe wpisanie nastaw fabrycznych NANO. NIE JĘZYK Widok ekranu D.JĘZYK POLSKI Opis Wybór języka. Ta wersja programu ma tylko jeden język. 11

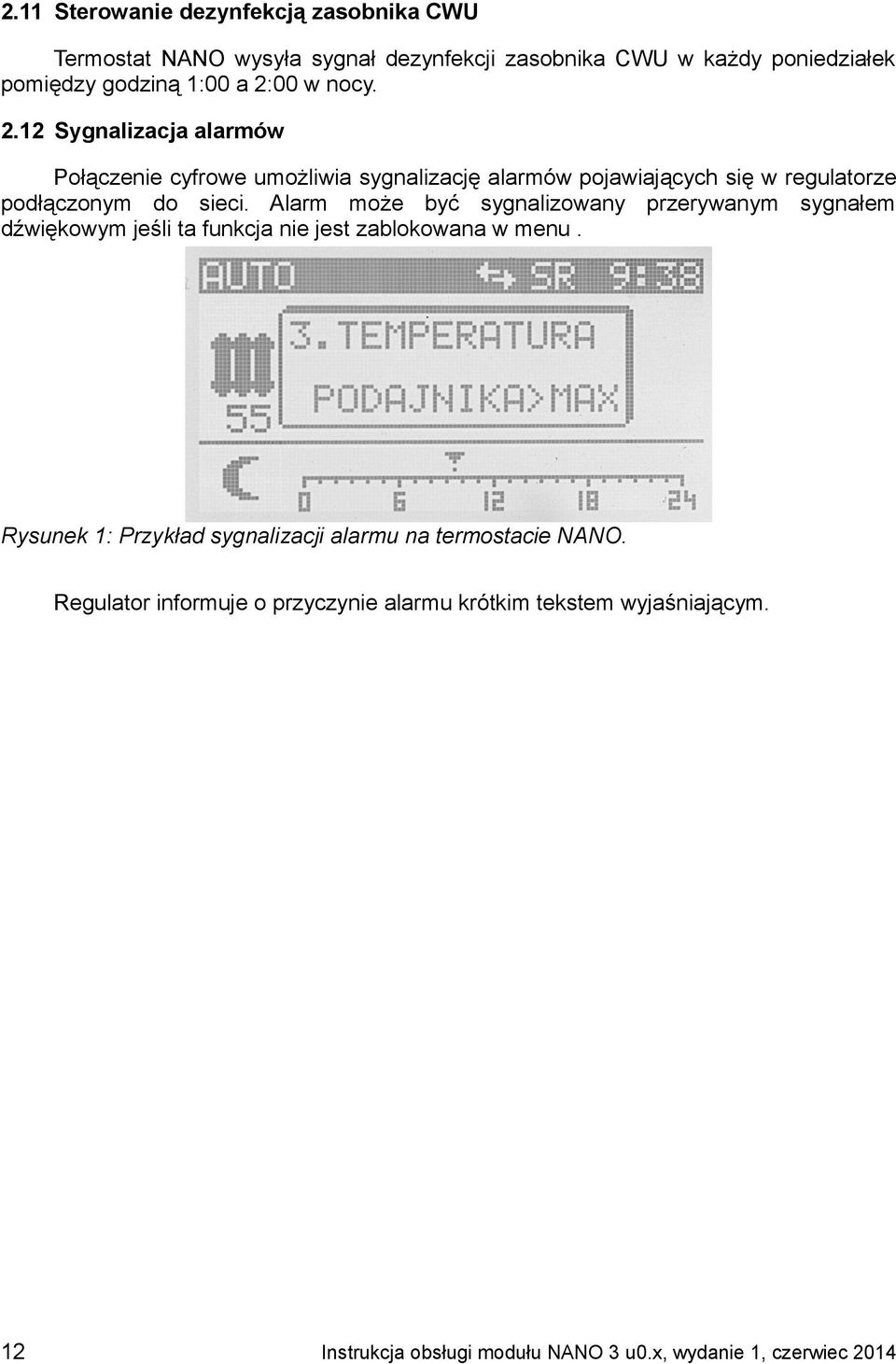

12 2.11 Sterowanie dezynfekcją zasobnika CWU Termostat NANO wysyła sygnał dezynfekcji zasobnika CWU w każdy poniedziałek pomiędzy godziną 1:00 a 2:00 w nocy Sygnalizacja alarmów Połączenie cyfrowe umożliwia sygnalizację alarmów pojawiających się w regulatorze podłączonym do sieci. Alarm może być sygnalizowany przerywanym sygnałem dźwiękowym jeśli ta funkcja nie jest zablokowana w menu. Rysunek 1: Przykład sygnalizacji alarmu na termostacie NANO. Regulator informuje o przyczynie alarmu krótkim tekstem wyjaśniającym. 12
13 3 Montaż Prace przyłączeniowe i montaż powinny być wykonane wyłącznie przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowiązującymi przepisami i normami. 3.1 Warunki środowiskowe Regulator został zaprojektowany do użytkowania w środowisku mieszkalnym, (2 stopień zanieczyszczenia wg PN-EN ). Temperatura otoczenia regulatora nie może przekraczać zakresu C. 3.2 Wybór właściwej lokalizacji Aby zapewnić prawidłową pracę termostatu, należy go zainstalować na wewnętrznej ścianie budynku. Należy wybrać miejsce reprezentatywne np.: pokój dzienny. Termostat powinien być zamontowany na wysokości około 150cm od podłogi, z dala od źródeł ciepła (np.: grzejnik, lodówka, telewizor lub komputer). Należy unikać miejsc narażonych na działanie promieni słonecznych oraz znajdujących się blisko drzwi i okien. 3.3 Instrukcja montażu Termostat NANO mocuje się do ściany za pomocą dwóch kołków rozporowych. Aby zdemontować tylną ściankę regulatora, należy za pomocą śrubokręta wcisnąć zatrzask a następnie otworzyć obudowę tak jak na poniższym rysunku. Rysunek 2: Sposób demontażu tylnej ścianki termostatu. Zdemontowaną tylną ściankę należy przykręcić do ściany za pomocą kołków montażowych i wkrętów. 13
14 Otwór montażowy na wkręt fi 3mm Otwór montażowy na wkręt fi 3mm Wycięcie do wyprowadzenia przewodów Rysunek 3: Widok tylnej ścianki termostatu NANO Po zamontowaniu tylnej ścianki regulatora, należy połączyć go zgodnie z opisem dotyczącym odpowiedniego modelu regulatora. Podłączony termostat NANO zatrzaskuje się zawieszając go na górnych zatrzaskach i dociskając dół tak aby nastąpiło zatrzaśniecie się dolnego zatrzasku. Należy upewnić się, że nie można zdjąć termostatu bez użycia narzędzia. 3.4 Podłączenie Opis złącza NANO Po zdjęciu tylnej ścianki zobaczyć można listwę zaciskową przedstawiona na rysunku poniżej. Legenda NANO 3 1, 2 zworka czujnika wbudowanego 2, 4 zaciski czujnika zewnętrznego U plus zasilania G minus zasilania B, A zaciski interfejsu cyfrowego U G B A Rysunek 4: Wyprowadzenia NANO 14
15 3.4.2 Interfejs cyfrowy A B R 100Ω A B R 100Ω Interfejs cyfrowy można przyłączać tylko do regulatora przystosowanego do komunikacji cyfrowej z termostatem NANO. Zalecamy stosowanie skrętki o przekroju żył nie mniejszym niż 0,14mm2, maksymalna długość przewodu 1000m. W przypadku połączeń dłuższych niż 30m zalecamy stosowanie rezystorów terminujących o wartości 100Ω na końcach linii. Połączenie należy wykonać tak jak na poniższym rysunku. NANO Regulator Zasilanie Jeżeli regulator współpracujący jest przystosowany do zasilania termostatu NANO, to zaciski U,G termostatu NANO należy przyłączyć do odpowiedniego złącza regulatora. Do zasilania należy użyć przewodu o odpowiednim przekroju. NANO U G B A U G B A Regulator kotłowy Przy założeniu, że odległość pomiędzy regulatorem a termostatem NANO jest nie większa niż 30m, przekrój żył zasilających nie powinien być mniejszy niż 0,35mm 2. Przy większych odległościach należy użyć przewodów o większym przekroju. Można stosować wielożyłowy przewód do zasilania i transmisji równocześnie. Jeżeli regulator nie udostępnia napięcia zasilającego, termostat NANO należy zasilić z oddzielnego zasilacza napięcia stałego o napięciu nominalnym 9V i prądzie minimum 100mA. 15
16 Zasilacz 9V= 100mA + - NANO U G B A U G B A Regulator kotłowy Czujnik temperatury Termostat NANO używa wbudowanego czujnika temperatury. Zamiast wbudowanego czujnika można podłączyć czujnik zewnętrzny. Przed podłączeniem czujnika zewnętrznego należy usunąć zworkę łączącą zaciski 1 i 2. Następnie czujnik podłączyć do zacisków 2 i 4. Jak to jest przedstawione na poniższym rysunku. Czujnik temperatury Np: T1007, T1001 NANO U G B A Rysunek 5: Połączenie czujnika zewnętrznego. 16

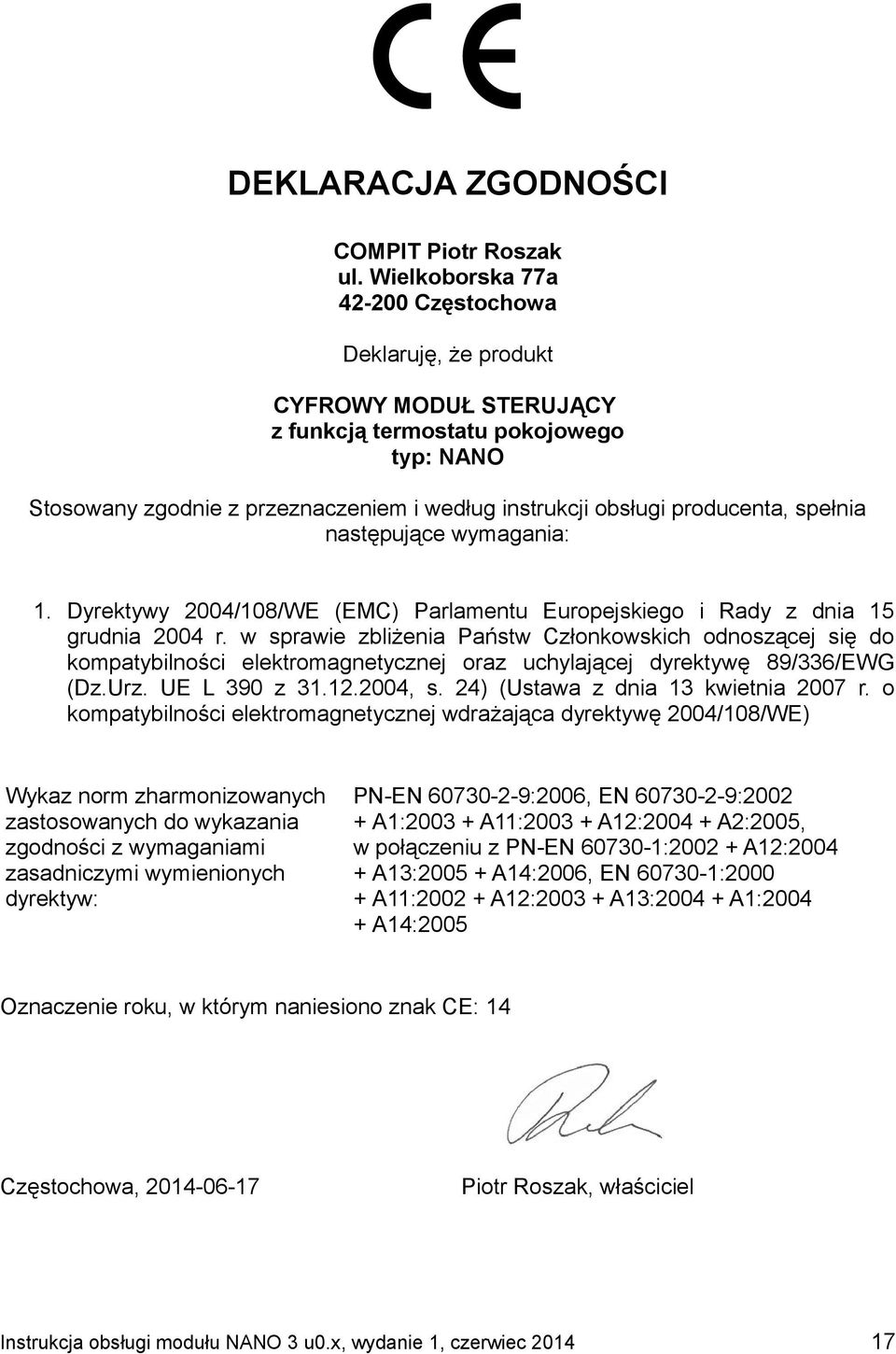

17 DEKLARACJA ZGODNOŚCI COMPIT Piotr Roszak ul. Wielkoborska 77a Częstochowa Deklaruję, że produkt CYFROWY MODUŁ STERUJĄCY z funkcją termostatu pokojowego typ: NANO Stosowany zgodnie z przeznaczeniem i według instrukcji obsługi producenta, spełnia następujące wymagania: 1. Dyrektywy 2004/108/WE (EMC) Parlamentu Europejskiego i Rady z dnia 15 grudnia 2004 r. w sprawie zbliżenia Państw Członkowskich odnoszącej się do kompatybilności elektromagnetycznej oraz uchylającej dyrektywę 89/336/EWG (Dz.Urz. UE L 390 z , s. 24) (Ustawa z dnia 13 kwietnia 2007 r. o kompatybilności elektromagnetycznej wdrażająca dyrektywę 2004/108/WE) Wykaz norm zharmonizowanych zastosowanych do wykazania zgodności z wymaganiami zasadniczymi wymienionych dyrektyw: PN-EN :2006, EN : A1: A11: A12: A2:2005, w połączeniu z PN-EN : A12: A13: A14:2006, EN : A11: A12: A13: A1: A14:2005 Oznaczenie roku, w którym naniesiono znak CE: 14 Częstochowa, Piotr Roszak, właściciel 17
