Opis urządzenia: Rezonans magnetyczny umożliwiający pełny zakres badań układu krążenia ze strzykawką automatyczną

Transkrypt

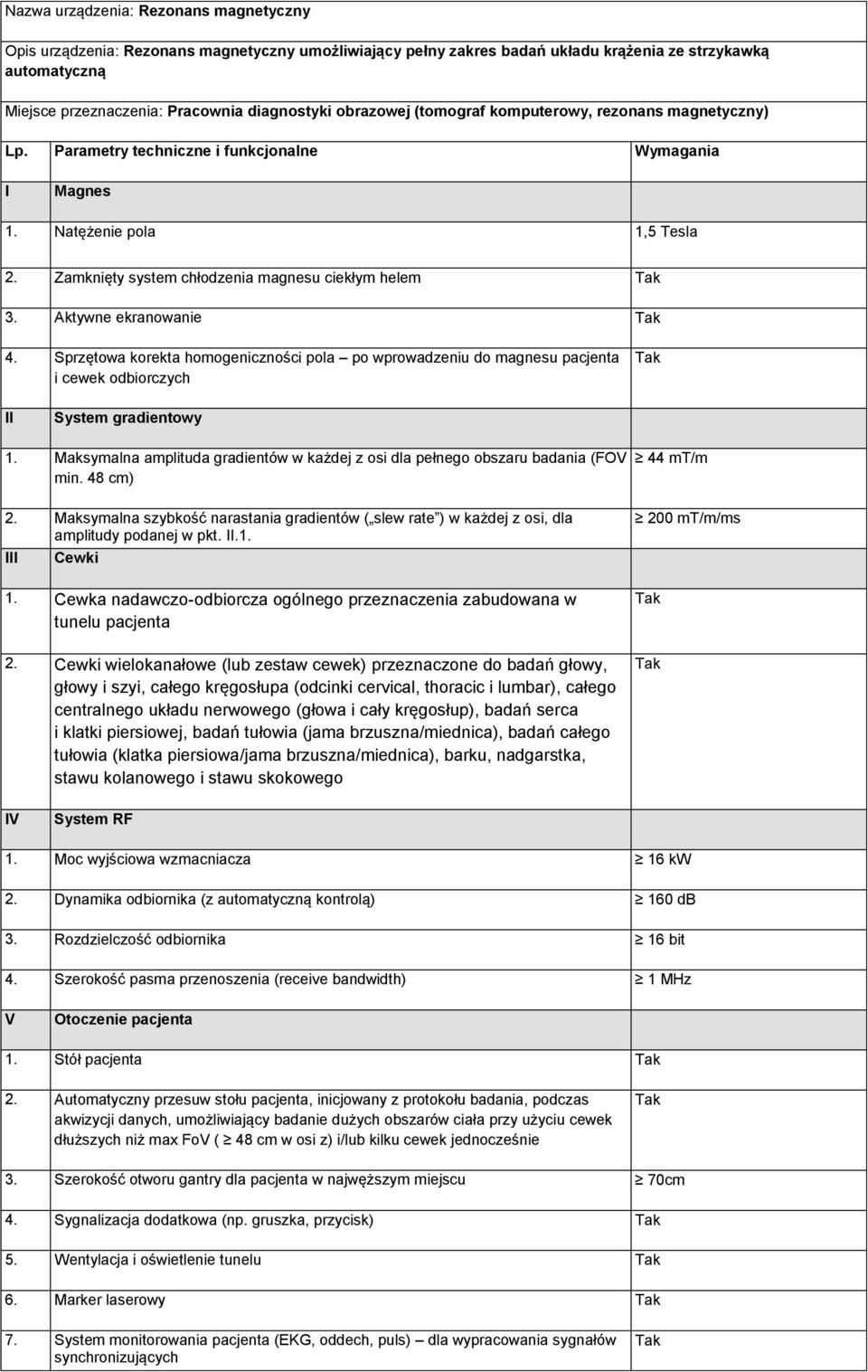

1 Nazwa urządzenia: Rezonans magnetyczny Opis urządzenia: Rezonans magnetyczny umożliwiający pełny zakres badań układu krążenia ze strzykawką automatyczną Miejsce przeznaczenia: Pracownia diagnostyki obrazowej (tomograf komputerowy, rezonans magnetyczny) Lp. Parametry techniczne i funkcjonalne Wymagania I Magnes 1. Natężenie pola 1,5 Tesla 2. Zamknięty system chłodzenia magnesu ciekłym helem 3. Aktywne ekranowanie 4. Sprzętowa korekta homogeniczności pola po wprowadzeniu do magnesu pacjenta i cewek odbiorczych II System gradientowy 1. Maksymalna amplituda gradientów w każdej z osi dla pełnego obszaru badania (FOV min. 48 cm) 2. Maksymalna szybkość narastania gradientów ( slew rate ) w każdej z osi, dla amplitudy podanej w pkt. II.1. III Cewki 1. Cewka nadawczo-odbiorcza ogólnego przeznaczenia zabudowana w tunelu pacjenta 2. Cewki wielokanałowe (lub zestaw cewek) przeznaczone do badań głowy, głowy i szyi, całego kręgosłupa (odcinki cervical, thoracic i lumbar), całego centralnego układu nerwowego (głowa i cały kręgosłup), badań serca i klatki piersiowej, badań tułowia (jama brzuszna/miednica), badań całego tułowia (klatka piersiowa/jama brzuszna/miednica), barku, nadgarstka, stawu kolanowego i stawu skokowego 44 mt/m 200 mt/m/ms IV System RF 1. Moc wyjściowa wzmacniacza 16 kw 2. Dynamika odbiornika (z automatyczną kontrolą) 160 db 3. Rozdzielczość odbiornika 16 bit 4. Szerokość pasma przenoszenia (receive bandwidth) 1 MHz V Otoczenie pacjenta 1. Stół pacjenta 2. Automatyczny przesuw stołu pacjenta, inicjowany z protokołu badania, podczas akwizycji danych, umożliwiający badanie dużych obszarów ciała przy użyciu cewek dłuższych niż max FoV ( 48 cm w osi z) i/lub kilku cewek jednocześnie 3. Szerokość otworu gantry dla pacjenta w najwęższym miejscu 70cm 4. Sygnalizacja dodatkowa (np. gruszka, przycisk) 5. Wentylacja i oświetlenie tunelu 6. Marker laserowy 7. System monitorowania pacjenta (EKG, oddech, puls) dla wypracowania sygnałów synchronizujących

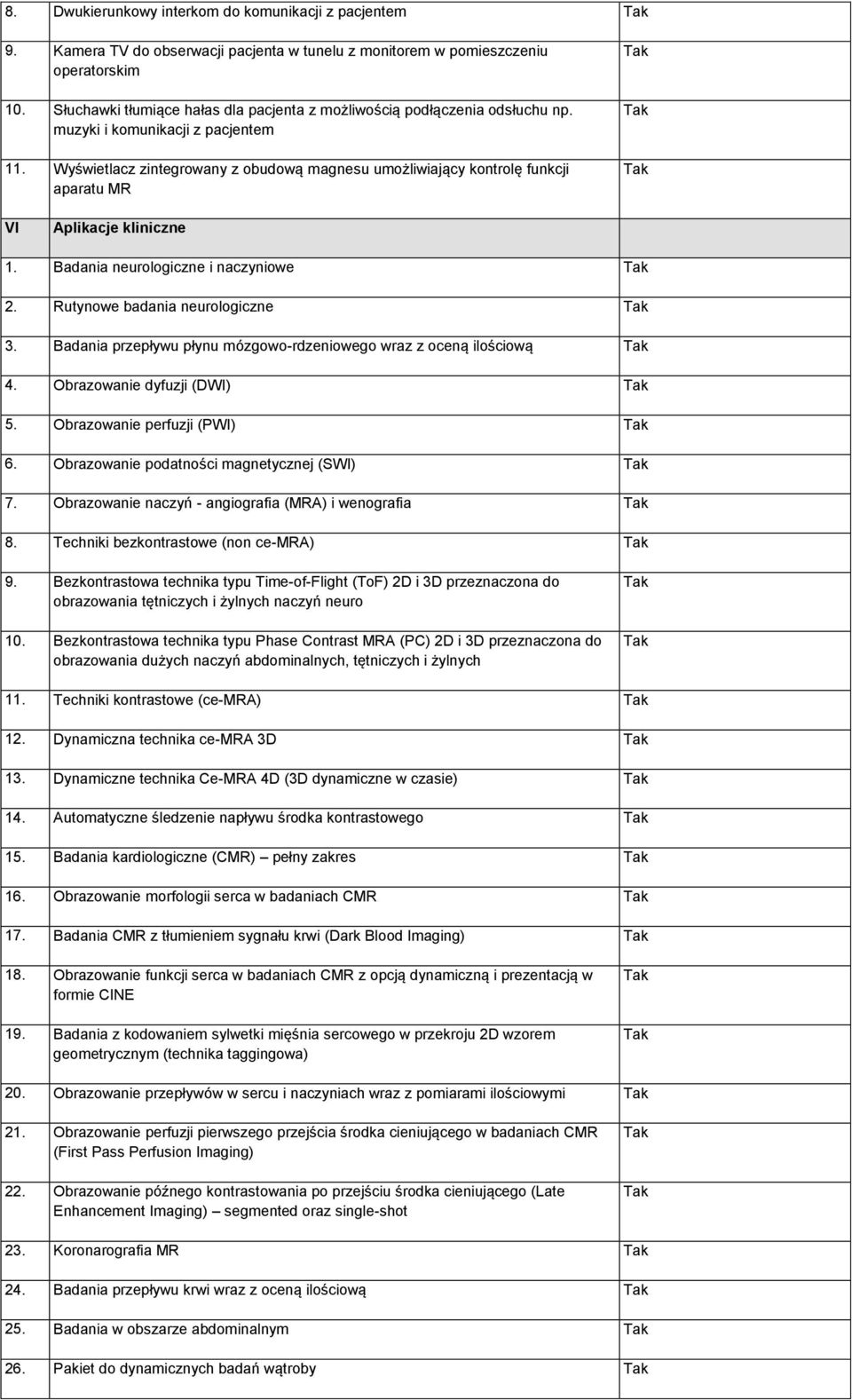

2 8. Dwukierunkowy interkom do komunikacji z pacjentem 9. Kamera TV do obserwacji pacjenta w tunelu z monitorem w pomieszczeniu operatorskim 10. Słuchawki tłumiące hałas dla pacjenta z możliwością podłączenia odsłuchu np. muzyki i komunikacji z pacjentem 11. Wyświetlacz zintegrowany z obudową magnesu umożliwiający kontrolę funkcji aparatu MR VI Aplikacje kliniczne 1. Badania neurologiczne i naczyniowe 2. Rutynowe badania neurologiczne 3. Badania przepływu płynu mózgowo-rdzeniowego wraz z oceną ilościową 4. Obrazowanie dyfuzji (DWI) 5. Obrazowanie perfuzji (PWI) 6. Obrazowanie podatności magnetycznej (SWI) 7. Obrazowanie naczyń - angiografia (MRA) i wenografia 8. Techniki bezkontrastowe (non ce-mra) 9. Bezkontrastowa technika typu Time-of-Flight (ToF) 2D i 3D przeznaczona do obrazowania tętniczych i żylnych naczyń neuro 10. Bezkontrastowa technika typu Phase Contrast MRA (PC) 2D i 3D przeznaczona do obrazowania dużych naczyń abdominalnych, tętniczych i żylnych 11. Techniki kontrastowe (ce-mra) 12. Dynamiczna technika ce-mra 3D 13. Dynamiczne technika Ce-MRA 4D (3D dynamiczne w czasie) 14. Automatyczne śledzenie napływu środka kontrastowego 15. Badania kardiologiczne (CMR) pełny zakres 16. Obrazowanie morfologii serca w badaniach CMR 17. Badania CMR z tłumieniem sygnału krwi (Dark Blood Imaging) 18. Obrazowanie funkcji serca w badaniach CMR z opcją dynamiczną i prezentacją w formie CINE 19. Badania z kodowaniem sylwetki mięśnia sercowego w przekroju 2D wzorem geometrycznym (technika taggingowa) 20. Obrazowanie przepływów w sercu i naczyniach wraz z pomiarami ilościowymi 21. Obrazowanie perfuzji pierwszego przejścia środka cieniującego w badaniach CMR (First Pass Perfusion Imaging) 22. Obrazowanie późnego kontrastowania po przejściu środka cieniującego (Late Enhancement Imaging) segmented oraz single-shot 23. Koronarografia MR 24. Badania przepływu krwi wraz z oceną ilościową 25. Badania w obszarze abdominalnym 26. Pakiet do dynamicznych badań wątroby

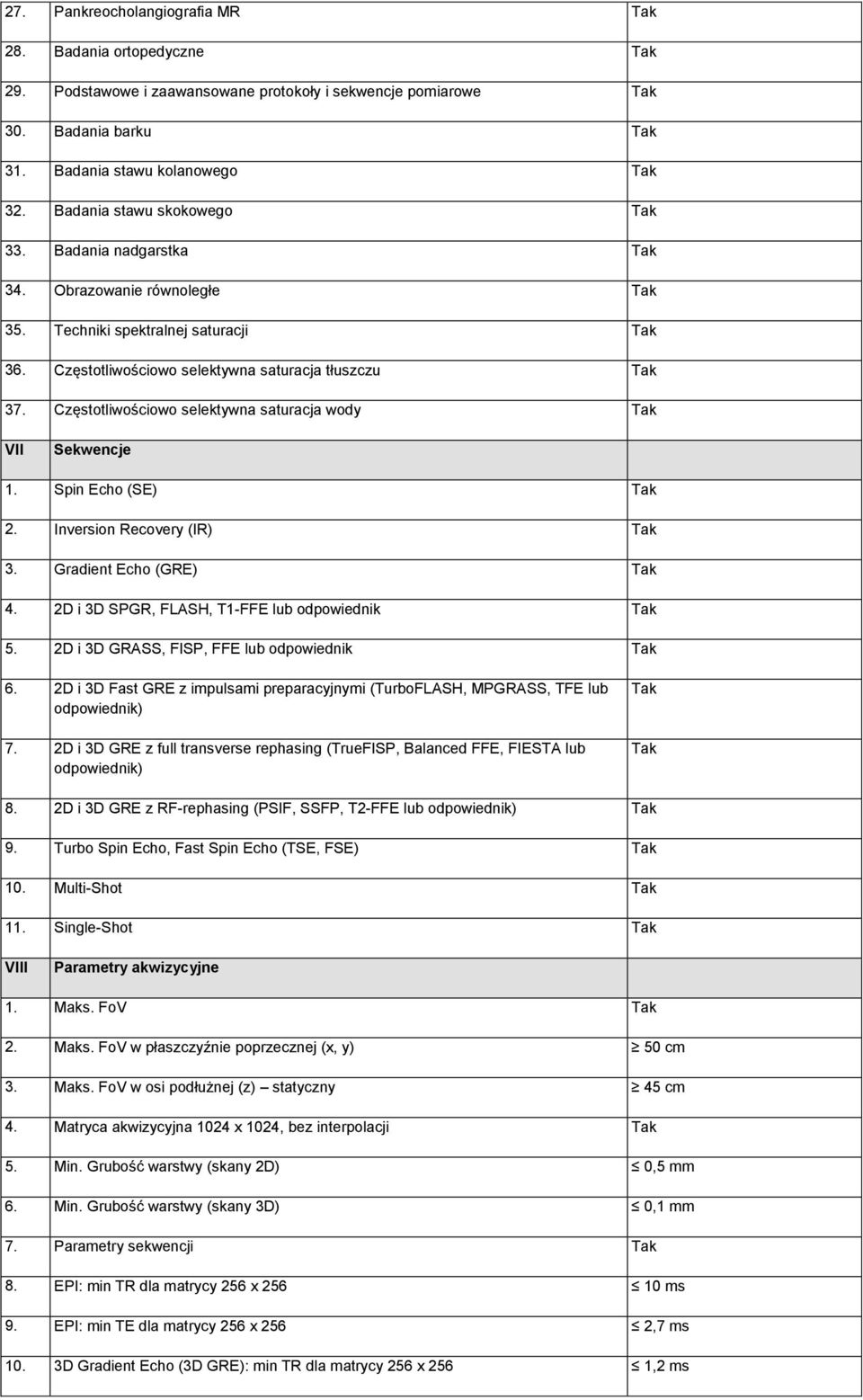

3 27. Pankreocholangiografia MR 28. Badania ortopedyczne 29. Podstawowe i zaawansowane protokoły i sekwencje pomiarowe 30. Badania barku 31. Badania stawu kolanowego 32. Badania stawu skokowego 33. Badania nadgarstka 34. Obrazowanie równoległe 35. Techniki spektralnej saturacji 36. Częstotliwościowo selektywna saturacja tłuszczu 37. Częstotliwościowo selektywna saturacja wody VII Sekwencje 1. Spin Echo (SE) 2. Inversion Recovery (IR) 3. Gradient Echo (GRE) 4. 2D i 3D SPGR, FLASH, T1-FFE lub odpowiednik 5. 2D i 3D GRASS, FISP, FFE lub odpowiednik 6. 2D i 3D Fast GRE z impulsami preparacyjnymi (TurboFLASH, MPGRASS, TFE lub odpowiednik) 7. 2D i 3D GRE z full transverse rephasing (TrueFISP, Balanced FFE, FIESTA lub odpowiednik) 8. 2D i 3D GRE z RF-rephasing (PSIF, SSFP, T2-FFE lub odpowiednik) 9. Turbo Spin Echo, Fast Spin Echo (TSE, FSE) 10. Multi-Shot 11. Single-Shot VIII Parametry akwizycyjne 1. Maks. FoV 2. Maks. FoV w płaszczyźnie poprzecznej (x, y) 50 cm 3. Maks. FoV w osi podłużnej (z) statyczny 45 cm 4. Matryca akwizycyjna 1024 x 1024, bez interpolacji 5. Min. Grubość warstwy (skany 2D) 0,5 mm 6. Min. Grubość warstwy (skany 3D) 0,1 mm 7. Parametry sekwencji 8. EPI: min TR dla matrycy 256 x ms 9. EPI: min TE dla matrycy 256 x 256 2,7 ms 10. 3D Gradient Echo (3D GRE): min TR dla matrycy 256 x 256 1,2 ms

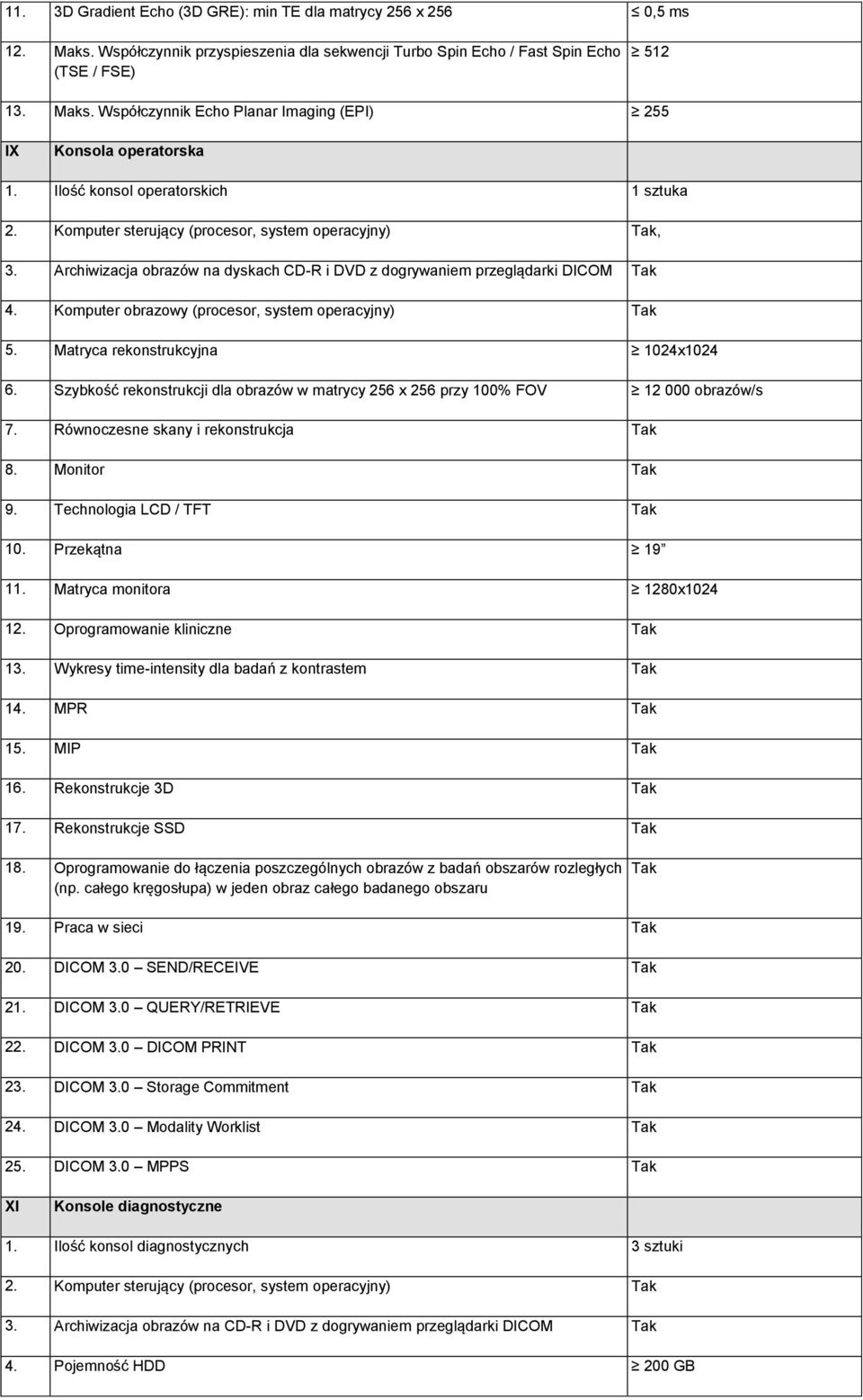

4 11. 3D Gradient Echo (3D GRE): min TE dla matrycy 256 x 256 0,5 ms 12. Maks. Współczynnik przyspieszenia dla sekwencji Turbo Spin Echo / Fast Spin Echo (TSE / FSE) Maks. Współczynnik Echo Planar Imaging (EPI) 255 IX Konsola operatorska 1. Ilość konsol operatorskich 1 sztuka 2. Komputer sterujący (procesor, system operacyjny), 3. Archiwizacja obrazów na dyskach CD-R i DVD z dogrywaniem przeglądarki DICOM 4. Komputer obrazowy (procesor, system operacyjny) 5. Matryca rekonstrukcyjna 1024x Szybkość rekonstrukcji dla obrazów w matrycy 256 x 256 przy 100% FOV obrazów/s 7. Równoczesne skany i rekonstrukcja 8. Monitor 9. Technologia LCD / TFT 10. Przekątna Matryca monitora 1280x Oprogramowanie kliniczne 13. Wykresy time-intensity dla badań z kontrastem 14. MPR 15. MIP 16. Rekonstrukcje 3D 17. Rekonstrukcje SSD 18. Oprogramowanie do łączenia poszczególnych obrazów z badań obszarów rozległych (np. całego kręgosłupa) w jeden obraz całego badanego obszaru 19. Praca w sieci 20. DICOM 3.0 SEND/RECEIVE 21. DICOM 3.0 QUERY/RETRIEVE 22. DICOM 3.0 DICOM PRINT 23. DICOM 3.0 Storage Commitment 24. DICOM 3.0 Modality Worklist 25. DICOM 3.0 MPPS XI Konsole diagnostyczne 1. Ilość konsol diagnostycznych 3 sztuki 2. Komputer sterujący (procesor, system operacyjny) 3. Archiwizacja obrazów na CD-R i DVD z dogrywaniem przeglądarki DICOM 4. Pojemność HDD 200 GB

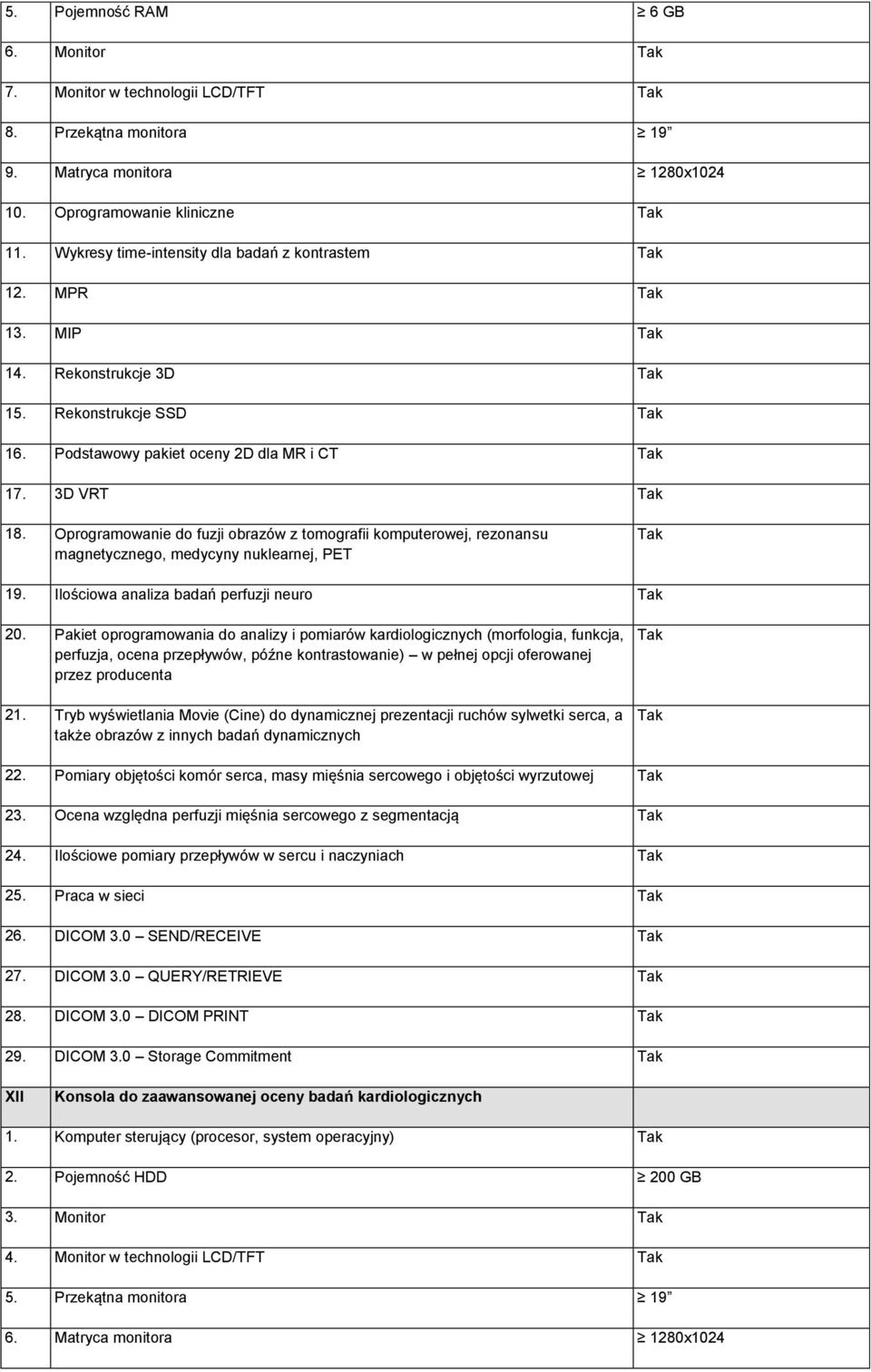

5 5. Pojemność RAM 6 GB 6. Monitor 7. Monitor w technologii LCD/TFT 8. Przekątna monitora Matryca monitora 1280x Oprogramowanie kliniczne 11. Wykresy time-intensity dla badań z kontrastem 12. MPR 13. MIP 14. Rekonstrukcje 3D 15. Rekonstrukcje SSD 16. Podstawowy pakiet oceny 2D dla MR i CT 17. 3D VRT 18. Oprogramowanie do fuzji obrazów z tomografii komputerowej, rezonansu magnetycznego, medycyny nuklearnej, PET 19. Ilościowa analiza badań perfuzji neuro 20. Pakiet oprogramowania do analizy i pomiarów kardiologicznych (morfologia, funkcja, perfuzja, ocena przepływów, późne kontrastowanie) w pełnej opcji oferowanej przez producenta 21. Tryb wyświetlania Movie (Cine) do dynamicznej prezentacji ruchów sylwetki serca, a także obrazów z innych badań dynamicznych 22. Pomiary objętości komór serca, masy mięśnia sercowego i objętości wyrzutowej 23. Ocena względna perfuzji mięśnia sercowego z segmentacją 24. Ilościowe pomiary przepływów w sercu i naczyniach 25. Praca w sieci 26. DICOM 3.0 SEND/RECEIVE 27. DICOM 3.0 QUERY/RETRIEVE 28. DICOM 3.0 DICOM PRINT 29. DICOM 3.0 Storage Commitment XII Konsola do zaawansowanej oceny badań kardiologicznych 1. Komputer sterujący (procesor, system operacyjny) 2. Pojemność HDD 200 GB 3. Monitor 4. Monitor w technologii LCD/TFT 5. Przekątna monitora Matryca monitora 1280x1024

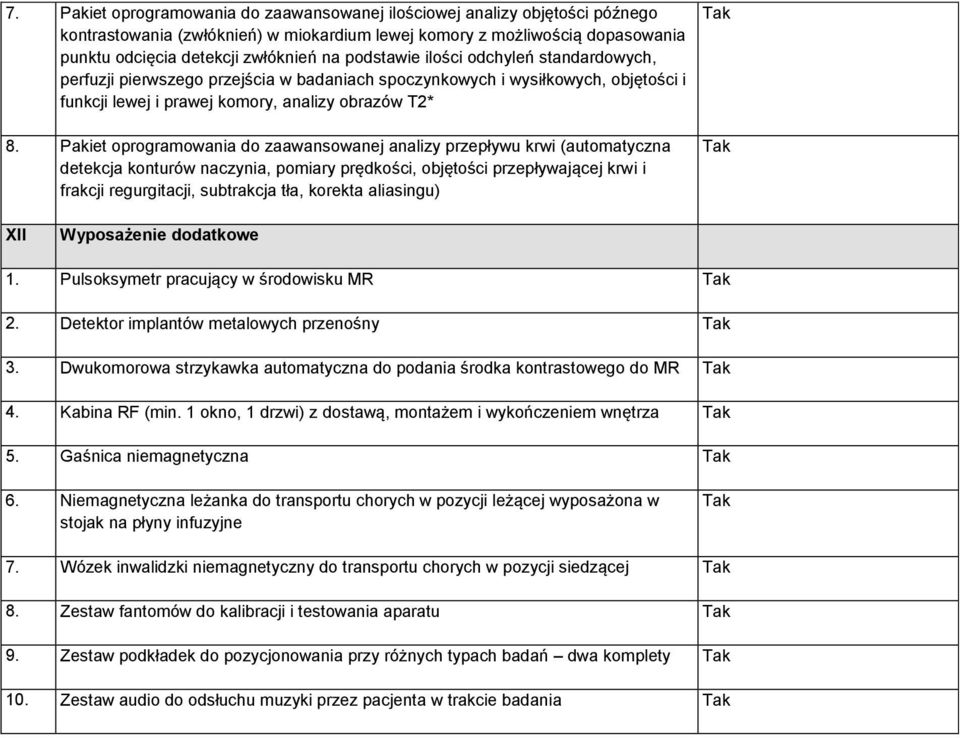

6 7. Pakiet oprogramowania do zaawansowanej ilościowej analizy objętości późnego kontrastowania (zwłóknień) w miokardium lewej komory z możliwością dopasowania punktu odcięcia detekcji zwłóknień na podstawie ilości odchyleń standardowych, perfuzji pierwszego przejścia w badaniach spoczynkowych i wysiłkowych, objętości i funkcji lewej i prawej komory, analizy obrazów T2* 8. Pakiet oprogramowania do zaawansowanej analizy przepływu krwi (automatyczna detekcja konturów naczynia, pomiary prędkości, objętości przepływającej krwi i frakcji regurgitacji, subtrakcja tła, korekta aliasingu) XII Wyposażenie dodatkowe 1. Pulsoksymetr pracujący w środowisku MR 2. Detektor implantów metalowych przenośny 3. Dwukomorowa strzykawka automatyczna do podania środka kontrastowego do MR 4. Kabina RF (min. 1 okno, 1 drzwi) z dostawą, montażem i wykończeniem wnętrza 5. Gaśnica niemagnetyczna 6. Niemagnetyczna leżanka do transportu chorych w pozycji leżącej wyposażona w stojak na płyny infuzyjne 7. Wózek inwalidzki niemagnetyczny do transportu chorych w pozycji siedzącej 8. Zestaw fantomów do kalibracji i testowania aparatu 9. Zestaw podkładek do pozycjonowania przy różnych typach badań dwa komplety 10. Zestaw audio do odsłuchu muzyki przez pacjenta w trakcie badania
