Realizacja prac badawczo-rozwojowych

Transkrypt

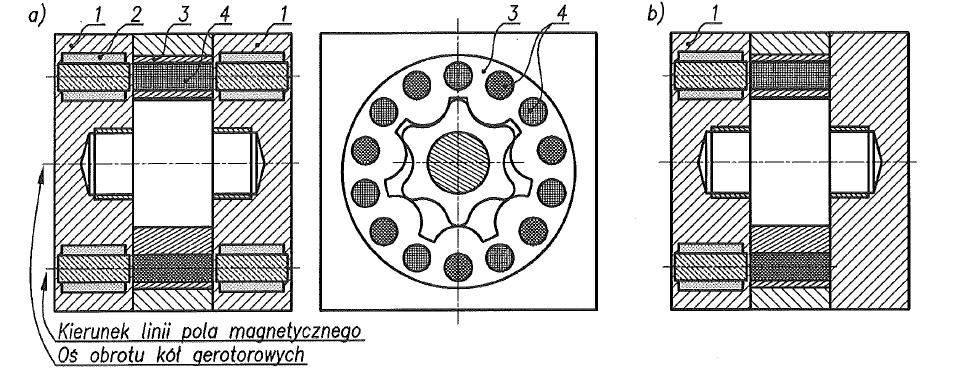

1 Wrocław, Realizacja prac badawczo-rozwojowych Temat zamówienia Realizacja prac badawczo-rozwojowych zmierzających do walidacji technologii pt. Hybrydowy zespół pompujący. Kontekst zamówienia Działając w zakresie projektu Inkubator Innowacyjności 2.0 współfinansowanego ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach programu Ministerstwa Nauki i Szkolnictwa Wyższego Inkubator Innowacyjności+", Zamawiający dąży do podniesienia gotowości wdrożeniowej zidentyfikowanego rezultatu badawczego o potencjale komercyjnym, w celu zwiększenia jego szans na komercjalizację. Celem zamówienia jest walidacja technologii Politechniki Wrocławskiej pt. Hybrydowy zespół pompujący, dotyczącej rozwiązania opisanego w zgłoszeniu patentowym numer P w postaci pompy niskociśnieniowej ze zintegrowanym silnikiem elektroenergetycznym, która charakteryzować się będzie kompaktowymi rozmiarami i eliminacją zjawiska przecieków zewnętrznych. Zgodnie z opisem patentowym oraz Rys. 1, istota rozwiązania według wynalazku polega na umieszczeniu w korpusach (1) zespołu cewek (2), a w kole gerotorowym zewnętrznym (3) zespołu magnesów trwałych (4). Taka budowa i sekwencyjne zasilanie cewek (2) umożliwia wytworzenie wirującego pola magnetycznego, przez co pompa staje się jednocześnie silnikiem elektrycznym. W pompie takiej korpusy (1) z wbudowanymi cewkami (2) pełnią rolę statora wprawiającego w ruch wirnik, którego funkcję pełni koło gerotorowe zewnętrzne (3) uzbrojone w zestaw magnesów trwałych (4). Rys. 1. Koncepcja oraz przykładowe rozmieszczenia cewek i magnesów trwałych w hybrydowym gerotorowym zespole pompującym (a obustronne /symetryczne/ rozmieszczenie cewek, b jednostronne /asymetryczne/ rozmieszczenie cewek) Źródło: opis patentowy rozwiązania str. 1

2 Zastrzeżenia patentowe wynalazku dotyczą następujących aspektów: Rozwiązanie jest hybrydą pompy gerotorowej i silnika elektrycznego, przy czym zespół pompujący zastępuje wirnik silnika, a korpus pompy jego stojan; Rozwiązanie jest samodzielnym urządzeniem pompującym realizującym funkcję pompy i nie wymagającym zewnętrznego silnika elektrycznego, przy czym zespół pompujący zastępuje wirnik silnika, a korpus pompy jego stojan. Opis przedmiotu zamówienia Przedmiotem zamówienia jest realizacja prac badawczo-rozwojowych zmierzających do walidacji technologii pt. Hybrydowy zespół pompujący. Przedmiot badań Badania zostaną zrealizowane z użyciem stworzonej przez Wykonawcę prototypowej pompy gerotorowej, wykorzystującej technologię przedstawioną w opisie patentowym wynalazku pt. Hybrydowy zespół pompujący (numer zgłoszenia: P ), wykonaną wg koncepcji przedstawionej na rys. 1b, tj. koncepcji z jednostronnym, asymetrycznym rozmieszczeniem cewek. W szczególności prototyp pompy musi się składać z 3 korpusów: przedniego, środkowego i tylnego. W korpusie przednim ma być wykonany zespół kanałów wewnętrznych umożliwiających dostarczenie cieczy roboczej do strefy ssania i jej odbiór ze strefy tłoczenia. Ponadto kanały te muszą się łączyć z przyłączami (króćcami) o średnicy zewnętrznej 6mm i otworze o średnicy 3mm. W korpusie środkowym musi być wykonane gniazdo, w którym umieszczony będzie zespół kół gerotorowych, składający się z koła o uzębieniu zewnętrznym (10 zębów) oraz z koła o uzębieniu wewnętrznym (11 zębów), o zarysie przedstawionym w Załączniku 1 (zarys uzębienia będzie przekazany Wykonawcy jako model 3D lub w formacie DWG/DXF po wybraniu oferty). Koła mają być wykonane z tworzywa sztucznego (PC, PPS, PBT lub PEEK) i osadzone w korpusie z wykorzystaniem łożysk tocznych. W kole o uzębieniu wewnętrznym powinien być umieszczony zespół 14 neodymowych magnesów trwałych, o naprzemiennej biegunowości w konfiguracji NSNSNSNSNSNSNS (gdzie N i S oznaczają przeciwne bieguny magnesu), rozmieszczonych równomiernie na obwodzie okręgu. W korpusie tylnym powinien być umieszczony zespół 12 rdzeni magnetycznych (ze stali miękkiej magnetycznie) rozmieszczonych równomiernie na obwodzie okręgu koncentrycznego z okręgiem rozmieszczenia wspomnianych wcześniej magnesów trwałych umieszczonych w kole o uzębieniu wewnętrznym. Na rdzeniach powinny być nawinięte cewki w konfiguracji Evolution dlrk, umożliwiającej ich współpracę z zasilaniem trójfazowym w konfiguracji gwiazdy. Rys. 2. Schemat nawinięcia cewek w konfiguracji Evolution dlrk (opis w tekście) Źródło: materiały własne str. 2

3 Prawidłowy sposób nawinięcia cewek przedstawiono na rys. 2, gdzie, przykładowo, uzwojenie dla fazy A (kolor pomarańczowy) należy wykonać zaczynając od nawinięcia uzwojenia na rdzeniu 1, następnie na rdzeniach 2 i 7, i zakończyć na rdzeniu 8. Na rdzeniach 1 i 8 uzwojenia powinny być nawinięte w kierunku zgodnym z ruchem wskazówek zegara, a na rdzeniach 2 i 7, w kierunku przeciwnym do ruchu wskazówek zegara (na co wskazuje numer rdzenia/cewki wpisany w okrąg). Końce uzwojeń cewek 1 i 12, 4 i 5 oraz 8 i 9 należy zlutować odpowiednio parami i wyprowadzić na zewnątrz korpusu otrzymując jako przyłącza zasilania ESC1, ESC2 i ESC3. Plan prac badawczo-rozwojowych Badania eksperymentalne zostaną przeprowadzone w 3 etapach. W etapie 1 należy dokonać wstępnego rozruchu pompy. Jeśli zajdzie taka konieczność to w tym etapie należy także wyregulować wartość luzu osiowego (odległości między korpusem środkowym i tylnym) oraz dobrać optymalną wartość szczeliny magnetycznej (odległość rdzeni od magnesów). W etapie 2 należy przeprowadzić kolejno: badania wydajności pompy bez obciążenia, dotarcie pompy (np. 15 minut ciągłej pracy bez obciążenia), ponowne badanie wydajności pompy. W etapie 3 należy wyznaczyć podstawowe charakterystyki statyczne pompy, czyli zależność wydajności i (opcjonalnie) sprawności od ciśnienia wyjściowego. Wyniki prac Wynikiem prac będą: 1. Dostarczony przez Wykonawcę raport z badań zawierający następujące elementy: Opis stanowiska badawczego; Opis przeprowadzonych badań; Analiza pomiarów; Wnioski wynikające z przeprowadzonych badań; Ocena przedmiotu badań w kontekście uzyskanych wyników badań, w tym wskazanie silnych i słabych stron. 2. Dostarczone przez Wykonawcę prototypowe urządzenie hybrydowy zespół pompujący (1 szt.). Zamawiający zobowiązuje Wykonawcę do zachowania uzyskanych wyników prac B+R w poufności. Zamawiający nabywa wszelkie prawa do powstałych wyników badań, w tym autorskie prawa majątkowe do wyników prac, a także do powstałego prototypu Zamawiający zastrzega sobie możliwość żądania wyszczególnienia na dokumencie księgowym za realizację zlecenia pozycji: (i) usługa i (ii) budowa prototypu (towar). Zamawiający nie dopuszcza składania ofert częściowych. Zamawiający nie dopuszcza składania ofert wariantowych. Kod CPV Usługi badawcze i eksperymentalno-rozwojowe oraz pokrewne usługi doradcze Usługi badawcze i eksperymentalno-rozwojowe str. 3

4 Warunki udziału w postępowaniu Oferent biorący udział w postępowaniu musi wykazać się następującymi zasobami: 1) Zasoby merytoryczne: dysponowanie osobą / osobami, które łącznie zrealizowały minimum dwie prace B+R dotyczące badań o tematyce zbliżonej do przedmiotu zamówienia. 2) Dostęp do zasobów technicznych umożliwiających realizację badań w warunkach laboratoryjnych (badane na podstawie przedstawionego w ofercie opisu). Kryteria oceny oferty i wagi poszczególnych kryteriów Cena całkowita 70% Termin realizacji 30% Sposób przyznawania punktacji a) Cena całkowita Sposób obliczenia punktów w kryterium cena całkowita Całkowita cena oferty powinna obejmować całkowity koszt wykonania zamówienia i zawierać wszelkie koszty towarzyszące wykonaniu zamówienia, tj. (jeśli dotyczy): należne cła, podatki, koszty realizacji poszczególnych elementów usługi, ubezpieczenia, przechowywania, materiałów, eksploatacji, dostępu do infrastruktury laboratoryjnej, itp. z uwzględnieniem ewentualnych upustów i rabatów, a w przypadku osób fizycznych nieprowadzących działalności gospodarczej również należne zaliczki na podatek oraz składki, jakie zamawiający zobowiązany będzie odprowadzić, zgodnie z odrębnymi przepisami, łącznie ze składkami występującymi po stronie zleceniodawcy. Pi C =(Cn/Ci)*100*70%, gdzie Pi C = liczba punktów przyznanych dla oferty i (z dokładnością 2 miejsc po przecinku), Cn = najniższa cena całkowita spośród wszystkich otrzymanych ofert, Ci = cena całkowita ocenianej oferty i b) Termin realizacji Sposób obliczenia punktów w kryterium Termin realizacji Pi T = (Tn/Ti)*100*30%, gdzie Pi T = liczba punktów w kryterium Termin realizacji dla oferty i (z dokładnością 2 miejsc po przecinku), Ti = deklarowany (wyrażony w dniach roboczych) termin realizacji zamówienia przez oferenta i, Tn = najkrótszy (wyrażony w dniach roboczych) deklarowany termin realizacji przedmiotu zamówienia wśród wszystkich otrzymanych ofert. Łączna ocena oferty i jest sumą Pi C i Pi T. Zamówienie otrzyma Oferent, którego oferta otrzyma najwyższą liczbę punktów. Jeżeli całkowita liczba punktów dwóch lub więcej ofert będzie taka sama, Zamawiający spośród tych ofert dokona wyboru oferty z niższą ceną. Termin składania ofert: Termin składania ofert upływa w dniu r. str. 4

5 Miejsce składania ofert: Wrocławskie Centrum Transferu Technologii, Politechnika Wrocławska ul. Smoluchowskiego 48, Wrocław lub na adres Oferty będą przyjmowane w formie elektronicznej lub papierowej, przy czym za datę wpływu oferty traktuje się datę jej dostarczenia do WCTT PWr. Termin realizacji umowy: Maksymalnie do 10 stycznia 2020 roku. Wykluczenia: Zamawiający informuje, iż podmioty powiązane z nim kapitałowo i osobowo zostaną wykluczone z postępowania i zamówienie będące przedmiotem niniejszego postępowania nie zostanie im udzielone. Przez powiązania kapitałowe lub osobowe rozumie się wzajemne powiązania między Zamawiającym lub osobami upoważnionymi do zaciągania zobowiązań w imieniu Zamawiającego lub osobami wykonującymi w imieniu Zamawiającego czynności związane z przygotowaniem i przeprowadzeniem procedury wyboru Wykonawcy, a Wykonawcą, polegające w szczególności na: a) uczestniczeniu w Spółce jako wspólnik spółki cywilnej lub spółki osobowej; b) posiadaniu co najmniej 10% udziałów lub akcji; c) pełnieniu funkcji członka organu nadzorczego lub zarządzającego, prokurenta, pełnomocnika; d) pozostawaniu w związku małżeńskim, w stosunku pokrewieństwa lub powinowactwa w linii prostej, pokrewieństwa lub powinowactwa w linii bocznej do drugiego stopnia lub w stosunku przysposobienia, opieki lub kurateli. Warunki zmiany umowy Zamawiający przewiduje możliwość zmiany umowy w następujących przypadkach: gdy nastąpi zmiana powszechnie obowiązujących przepisów prawa w zakresie mającym wpływ na realizację przedmiotu umowy w przypadku otrzymania decyzji jednostki finansującej projekt zawierającej zmiany przy nastąpieniu obiektywnych przyczyn niezależnych od Zamawiającego lub Wykonawcy w okoliczności wystąpienia siły wyższej. Inne istotne warunki zamówienia Zamawiający przewiduje możliwość unieważnienia postępowania w następujących okolicznościach: a) jeżeli cena najkorzystniejszej oferty przekraczać będzie kwotę, którą Zamawiający zamierza przeznaczyć na sfinansowanie zamówienia, b) jeżeli nie zostaną złożone przynajmniej dwie ważne oferty, str. 5

6 c) jeżeli w toku postępowania lub badania ofert ujawniona zostanie wada prawna lub merytoryczna w dokumentacji postępowania, która uniemożliwiać będzie dokonanie wyboru oferty w sposób gwarantujący konkurencyjność. Zamawiający zastrzega sobie prawo odstąpienia od niniejszego postępowania bez wyłonienia Wykonawcy, bez podania przyczyn. Nazwa zamawiającego Politechnika Wrocławska WCTT Wybrzeże Wyspiańskiego Wrocław NIP Minimalny termin związania ofertą r. Zawartość oferty Oferta powinna zawierać: Dane oferenta (nazwa, adres, NIP); Opis oferowanej usługi B+R potwierdzenie spełnienia wymagań zawartych w opisie zamówienia; Opis w jaki sposób oferent spełnia warunek udziału w postępowaniu w zakresie zasobów merytorycznych z wykazaniem osoby / osób wraz z informacjami na temat ich doświadczenia zawodowego w kontekście wymagań postawionych przez Zamawiającego; Opis w jaki sposób oferent spełnia warunek udziału w postępowaniu Dostęp do zasobów technicznych umożliwiających realizację badań w laboratoryjnych ; Całkowitą cenę oferty; W przypadku oferentów nie będących osobami fizycznymi nieprowadzącymi działalności gospodarczej: Wartość podatku VAT (jako składowej ceny całkowitej) oraz stawka podatku VAT; Cenę oferty w podziale na cenę prac/usługi i cenę prototypu (towaru); Termin realizacji usługi w dniach roboczych licząc od daty zawarcia umowy (orientacyjny czas zawarcia umowy to trzecia dekada października 2019 r.); Datę ważności oferty; Oświadczenie o braku powiązań kapitałowych i osobowych z Zamawiającym, jak niżej: Przystępując do udziału w postępowaniu oświadczam / -amy, że jesteśmy /nie jesteśmy* powiązani z Zamawiającym osobowo lub kapitałowo. Przez powiązania kapitałowe lub osobowe rozumie się wzajemne powiązania między Zamawiającym lub osobami upoważnionymi do zaciągania zobowiązań w imieniu Zamawiającego lub osobami wykonującymi w imieniu Zamawiającego czynności związanych z przygotowaniem i przeprowadzeniem procedury wyboru wykonawcy a Wykonawcą, polegające w szczególności na: a) uczestniczeniu w spółce jako wspólnik spółki cywilnej lub spółki osobowej, b) posiadaniu co najmniej 10% udziałów lub akcji, o ile niższy próg nie wynika z przepisów prawa lub nie został określony przez IZ w wytycznych programowych, c) pełnieniu funkcji członka organu nadzorczego lub zarządzającego, prokurenta, pełnomocnika, d) str. 6

7 pozostawaniu w związku małżeńskim, w stosunku pokrewieństwa lub powinowactwa w linii prostej, pokrewieństwa drugiego stopnia lub powinowactwa drugiego stopnia w linii bocznej lub w stosunku przysposobienia, opieki lub kurateli. Nie istnieje inne powiązanie, które powodowałoby faktyczne naruszenie zasady konkurencyjności. * niewłaściwe skreślić Oferta musi zostać sporządzona w języku polskim. Osoba do kontaktów z oferentami: Jacek Pietrzak Wrocławskie Centrum Transferu Technologii ul. Smoluchowskiego 48, Wrocław tel fax j.pietrzak@wctt.pl str. 7
