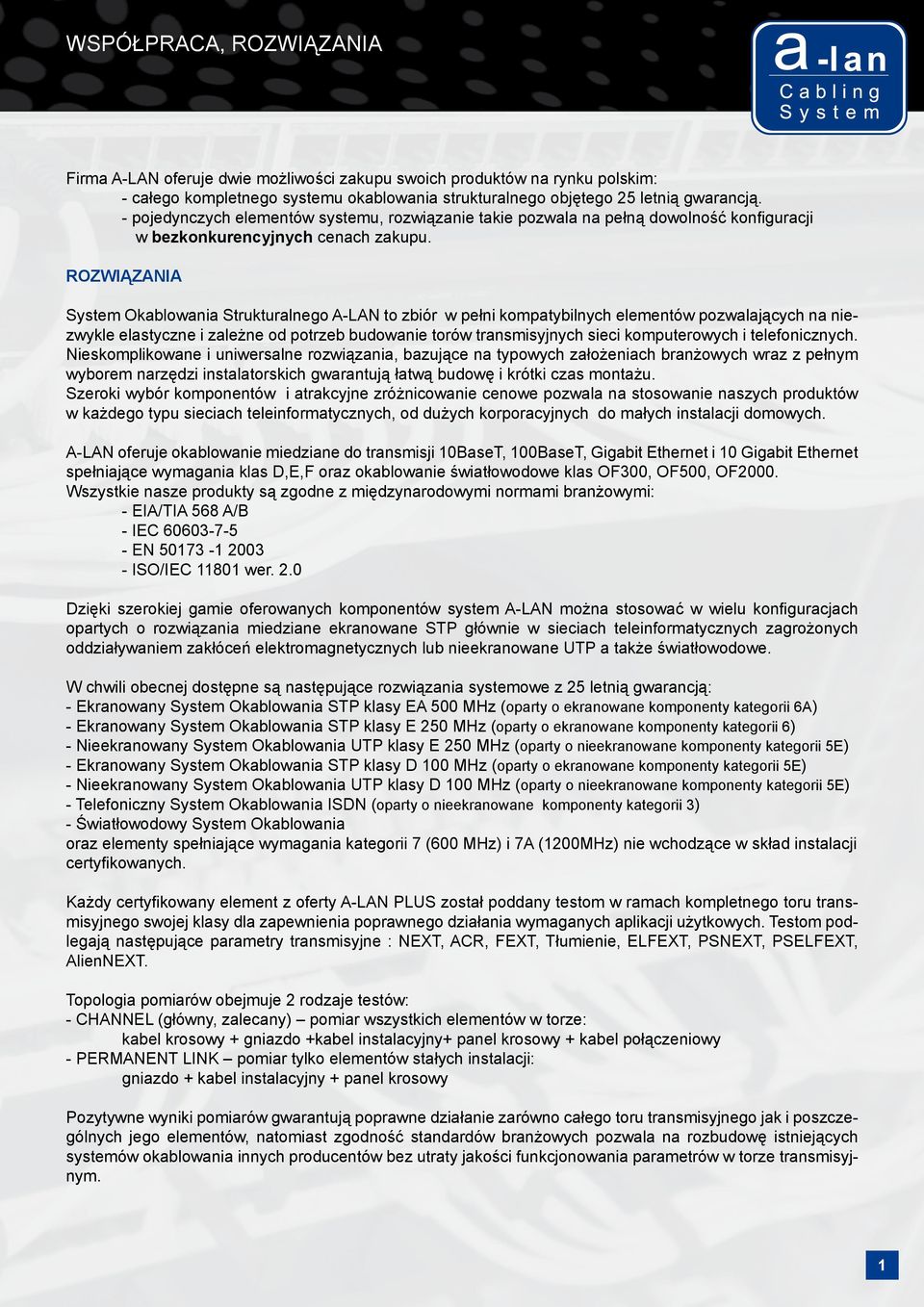

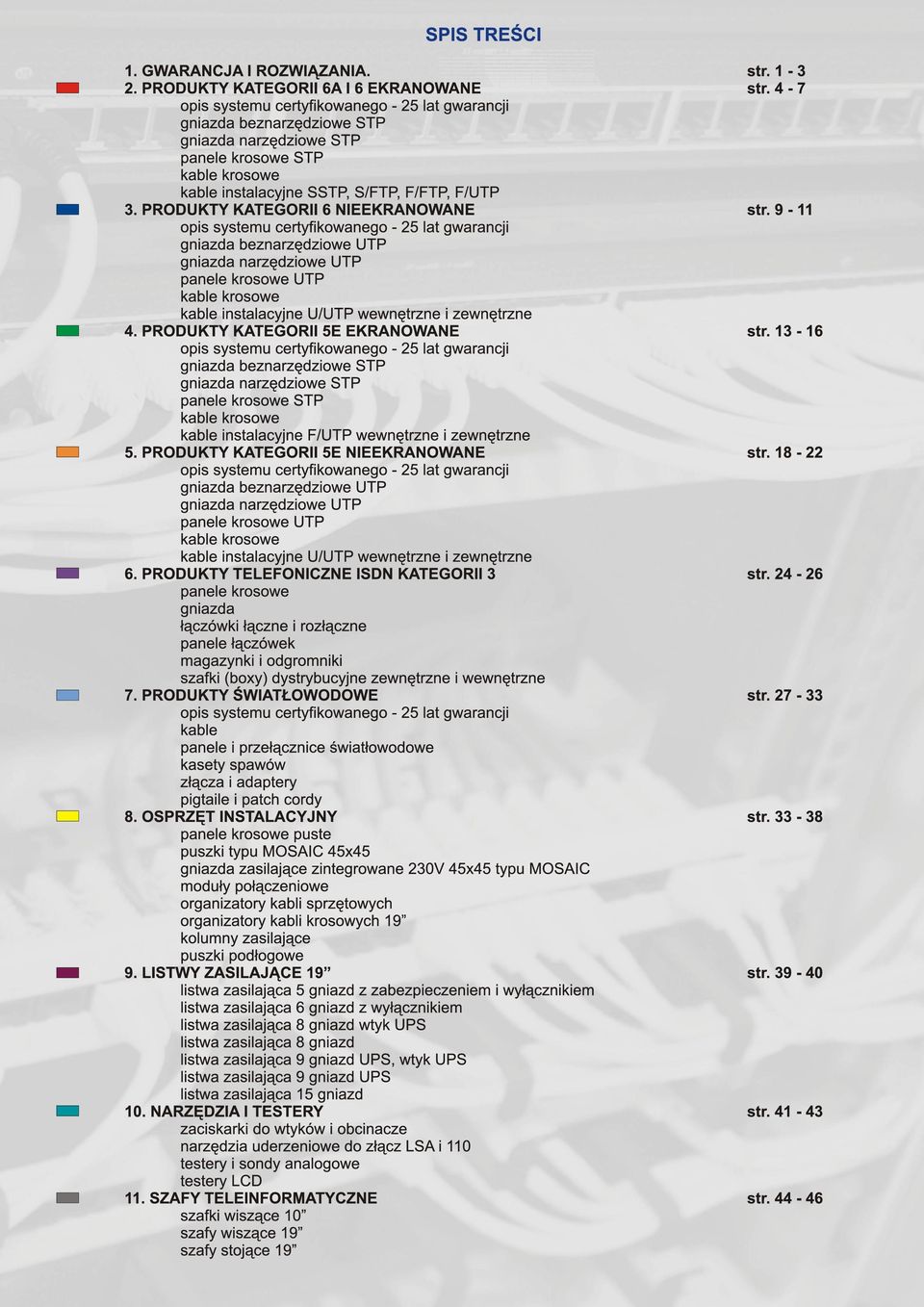

3 WSPÓŁPRACA, ROZWIĄZANIA Firma A-LAN oferuje dwie możliwości zakupu swoich produktów na rynku polskim: - całego kompletnego systemu okablowania strukturalnego objętego 25 letnią gwarancją. - pojedynczych elementów systemu, rozwiązanie takie pozwala na pełną dowolność konfiguracji w bezkonkurencyjnych cenach zakupu. ROZWIĄZANIA System Okablowania Strukturalnego A-LAN to zbiór w pełni kompatybilnych elementów pozwalających na niezwykle elastyczne i zależne od potrzeb budowanie torów transmisyjnych sieci komputerowych i telefonicznych. Nieskomplikowane i uniwersalne rozwiązania, bazujące na typowych założeniach branżowych wraz z pełnym wyborem narzędzi instalatorskich gwarantują łatwą budowę i krótki czas montażu. Szeroki wybór komponentów i atrakcyjne zróżnicowanie cenowe pozwala na stosowanie naszych produktów w każdego typu sieciach teleinformatycznych, od dużych korporacyjnych do małych instalacji domowych. A-LAN oferuje okablowanie miedziane do transmisji 10BaseT, 100BaseT, Gigabit Ethernet i 10 Gigabit Ethernet spełniające wymagania klas D,E,F oraz okablowanie światłowodowe klas OF300, OF500, OF2000. Wszystkie nasze produkty są zgodne z międzynarodowymi normami branżowymi: - EIA/TIA 568 A/B - IEC EN ISO/IEC wer. 2.0 Dzięki szerokiej gamie oferowanych komponentów system A-LAN można stosować w wielu konfiguracjach opartych o rozwiązania miedziane ekranowane STP głównie w sieciach teleinformatycznych zagrożonych oddziaływaniem zakłóceń elektromagnetycznych lub nieekranowane UTP a także światłowodowe. W chwili obecnej dostępne są następujące rozwiązania systemowe z 25 letnią gwarancją: - Ekranowany System Okablowania STP klasy EA 500 MHz (oparty o ekranowane komponenty kategorii 6A) - Ekranowany System Okablowania STP klasy E 250 MHz (oparty o ekranowane komponenty kategorii 6) - Nieekranowany System Okablowania UTP klasy E 250 MHz (oparty o nieekranowane komponenty kategorii 5E) - Ekranowany System Okablowania STP klasy D 100 MHz (oparty o ekranowane komponenty kategorii 5E) - Nieekranowany System Okablowania UTP klasy D 100 MHz (oparty o nieekranowane komponenty kategorii 5E) - Telefoniczny System Okablowania ISDN (oparty o nieekranowane komponenty kategorii 3) - Światłowodowy System Okablowania oraz elementy spełniające wymagania kategorii 7 (600 MHz) i 7A (1200MHz) nie wchodzące w skład instalacji certyfikowanych. Każdy certyfikowany element z oferty A-LAN PLUS został poddany testom w ramach kompletnego toru transmisyjnego swojej klasy dla zapewnienia poprawnego działania wymaganych aplikacji użytkowych. Testom podlegają następujące parametry transmisyjne : NEXT, ACR, FEXT, Tłumienie, ELFEXT, PSNEXT, PSELFEXT, AlienNEXT. Topologia pomiarów obejmuje 2 rodzaje testów: - CHANNEL (główny, zalecany) pomiar wszystkich elementów w torze: kabel krosowy + gniazdo +kabel instalacyjny+ panel krosowy + kabel połączeniowy - PERMANENT LINK pomiar tylko elementów stałych instalacji: gniazdo + kabel instalacyjny + panel krosowy Pozytywne wyniki pomiarów gwarantują poprawne działanie zarówno całego toru transmisyjnego jak i poszczególnych jego elementów, natomiast zgodność standardów branżowych pozwala na rozbudowę istniejących systemów okablowania innych producentów bez utraty jakości funkcjonowania parametrów w torze transmisyjnym. 1

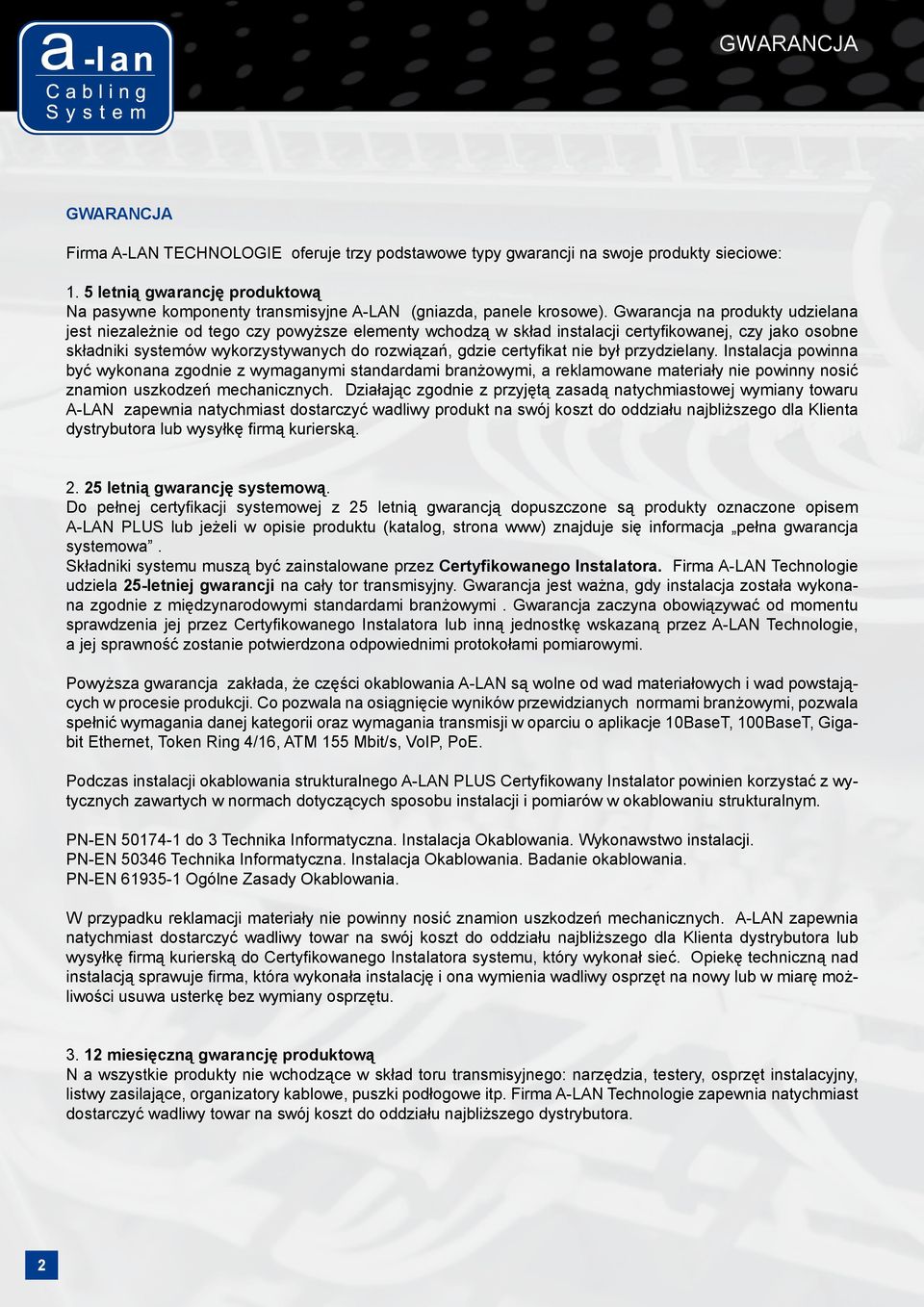

4 GWARANCJA GWARANCJA Firma A-LAN TECHNOLOGIE oferuje trzy podstawowe typy gwarancji na swoje produkty sieciowe: 1. 5 letnią gwarancję produktową Na pasywne komponenty transmisyjne A-LAN (gniazda, panele krosowe). Gwarancja na produkty udzielana jest niezależnie od tego czy powyższe elementy wchodzą w skład instalacji certyfikowanej, czy jako osobne składniki systemów wykorzystywanych do rozwiązań, gdzie certyfikat nie był przydzielany. Instalacja powinna być wykonana zgodnie z wymaganymi standardami branżowymi, a reklamowane materiały nie powinny nosić znamion uszkodzeń mechanicznych. Działając zgodnie z przyjętą zasadą natychmiastowej wymiany towaru A-LAN zapewnia natychmiast dostarczyć wadliwy produkt na swój koszt do oddziału najbliższego dla Klienta dystrybutora lub wysyłkę firmą kurierską letnią gwarancję systemową. Do pełnej certyfikacji systemowej z 25 letnią gwarancją dopuszczone są produkty oznaczone opisem A-LAN PLUS lub jeżeli w opisie produktu (katalog, strona www) znajduje się informacja pełna gwarancja systemowa. Składniki systemu muszą być zainstalowane przez Certyfikowanego Instalatora. Firma A-LAN Technologie udziela 25-letniej gwarancji na cały tor transmisyjny. Gwarancja jest ważna, gdy instalacja została wykonana zgodnie z międzynarodowymi standardami branżowymi. Gwarancja zaczyna obowiązywać od momentu sprawdzenia jej przez Certyfikowanego Instalatora lub inną jednostkę wskazaną przez A-LAN Technologie, a jej sprawność zostanie potwierdzona odpowiednimi protokołami pomiarowymi. Powyższa gwarancja zakłada, że części okablowania A-LAN są wolne od wad materiałowych i wad powstających w procesie produkcji. Co pozwala na osiągnięcie wyników przewidzianych normami branżowymi, pozwala spełnić wymagania danej kategorii oraz wymagania transmisji w oparciu o aplikacje 10BaseT, 100BaseT, Gigabit Ethernet, Token Ring 4/16, ATM 155 Mbit/s, VoIP, PoE. Podczas instalacji okablowania strukturalnego A-LAN PLUS Certyfikowany Instalator powinien korzystać z wytycznych zawartych w normach dotyczących sposobu instalacji i pomiarów w okablowaniu strukturalnym. PN-EN do 3 Technika Informatyczna. Instalacja Okablowania. Wykonawstwo instalacji. PN-EN Technika Informatyczna. Instalacja Okablowania. Badanie okablowania. PN-EN Ogólne Zasady Okablowania. W przypadku reklamacji materiały nie powinny nosić znamion uszkodzeń mechanicznych. A-LAN zapewnia natychmiast dostarczyć wadliwy towar na swój koszt do oddziału najbliższego dla Klienta dystrybutora lub wysyłkę firmą kurierską do Certyfikowanego Instalatora systemu, który wykonał sieć. Opiekę techniczną nad instalacją sprawuje firma, która wykonała instalację i ona wymienia wadliwy osprzęt na nowy lub w miarę możliwości usuwa usterkę bez wymiany osprzętu miesięczną gwarancję produktową N a wszystkie produkty nie wchodzące w skład toru transmisyjnego: narzędzia, testery, osprzęt instalacyjny, listwy zasilające, organizatory kablowe, puszki podłogowe itp. Firma A-LAN Technologie zapewnia natychmiast dostarczyć wadliwy towar na swój koszt do oddziału najbliższego dystrybutora. 2

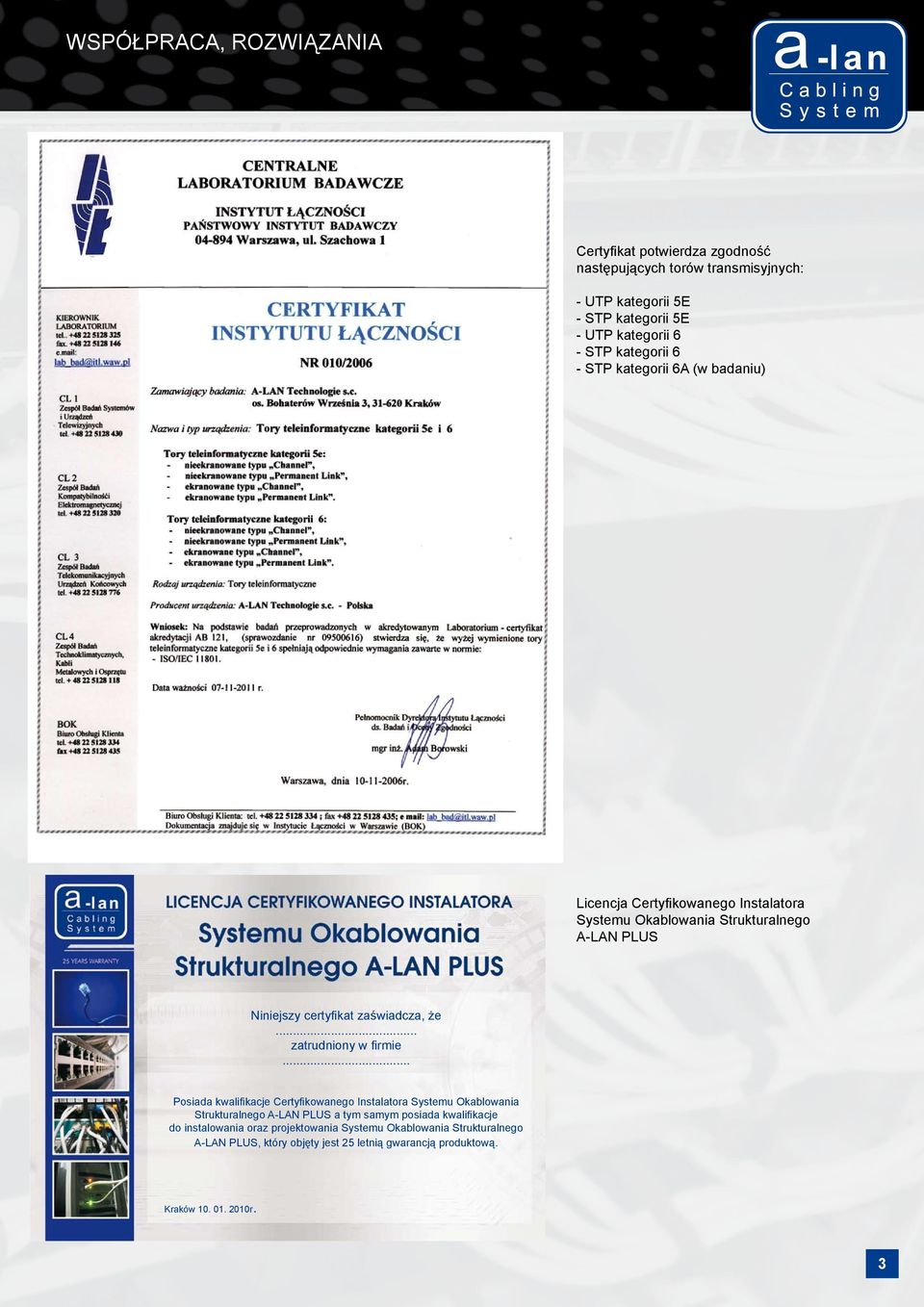

5 WSPÓŁPRACA, ROZWIĄZANIA Certyfikat potwierdza zgodność następujących torów transmisyjnych: - UTP kategorii 5E - STP kategorii 5E - UTP kategorii 6 - STP kategorii 6 - STP kategorii 6A (w badaniu) Licencja Certyfikowanego Instalatora Systemu Okablowania Strukturalnego A-LAN PLUS Niniejszy certyfikat zaświadcza, że... zatrudniony w firmie... Posiada kwalifikacje Certyfikowanego Instalatora Systemu Okablowania Strukturalnego A-LAN PLUS a tym samym posiada kwalifikacje do instalowania oraz projektowania Systemu Okablowania Strukturalnego A-LAN PLUS, który objęty jest 25 letnią gwarancją produktową. Kraków r. 3

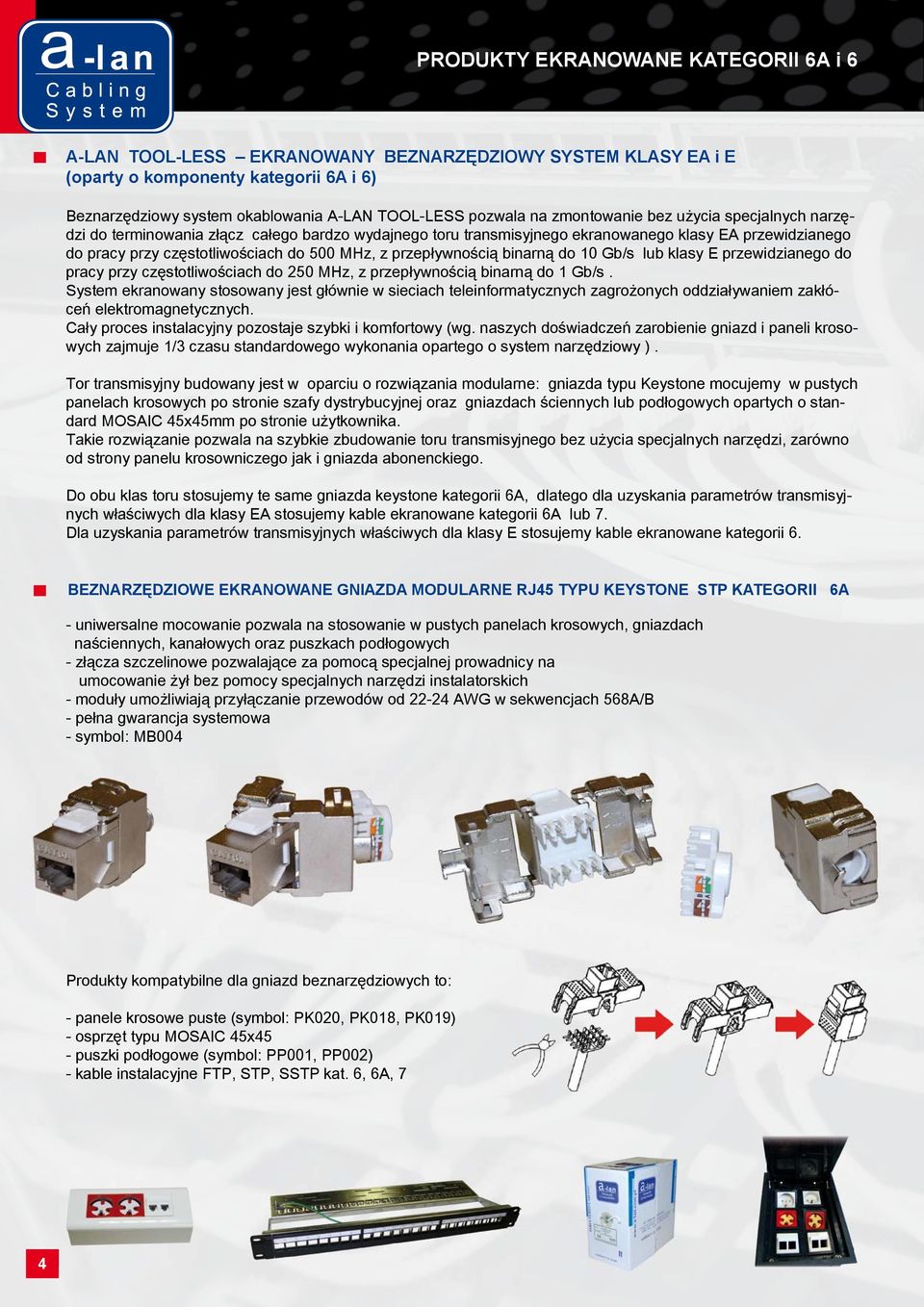

6 PRODUKTY EKRANOWANE KATEGORII 6A i 6 A-LAN TOOL-LESS EKRANOWANY BEZNARZĘDZIOWY SYSTEM KLASY EA i E (oparty o komponenty kategorii 6A i 6) Beznarzędziowy system okablowania A-LAN TOOL-LESS pozwala na zmontowanie bez użycia specjalnych narzędzi do terminowania złącz całego bardzo wydajnego toru transmisyjnego ekranowanego klasy EA przewidzianego do pracy przy częstotliwościach do 500 MHz, z przepływnością binarną do 10 Gb/s lub klasy E przewidzianego do pracy przy częstotliwościach do 250 MHz, z przepływnością binarną do 1 Gb/s. System ekranowany stosowany jest głównie w sieciach teleinformatycznych zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Cały proces instalacyjny pozostaje szybki i komfortowy (wg. naszych doświadczeń zarobienie gniazd i paneli krosowych zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy ). Tor transmisyjny budowany jest w oparciu o rozwiązania modularne: gniazda typu Keystone mocujemy w pustych panelach krosowych po stronie szafy dystrybucyjnej oraz gniazdach ściennych lub podłogowych opartych o standard MOSAIC 45x45mm po stronie użytkownika. Takie rozwiązanie pozwala na szybkie zbudowanie toru transmisyjnego bez użycia specjalnych narzędzi, zarówno od strony panelu krosowniczego jak i gniazda abonenckiego. Do obu klas toru stosujemy te same gniazda keystone kategorii 6A, dlatego dla uzyskania parametrów transmisyjnych właściwych dla klasy EA stosujemy kable ekranowane kategorii 6A lub 7. Dla uzyskania parametrów transmisyjnych właściwych dla klasy E stosujemy kable ekranowane kategorii 6. BEZNARZĘDZIOWE EKRANOWANE GNIAZDA MODULARNE RJ45 TYPU KEYSTONE STP KATEGORII 6A - uniwersalne mocowanie pozwala na stosowanie w pustych panelach krosowych, gniazdach naściennych, kanałowych oraz puszkach podłogowych - złącza szczelinowe pozwalające za pomocą specjalnej prowadnicy na umocowanie żył bez pomocy specjalnych narzędzi instalatorskich - moduły umożliwiają przyłączanie przewodów od AWG w sekwencjach 568A/B - pełna gwarancja systemowa - symbol: MB004 Produkty kompatybilne dla gniazd beznarzędziowych to: - panele krosowe puste (symbol: PK020, PK018, PK019) - osprzęt typu MOSAIC 45x45 - puszki podłogowe (symbol: PP001, PP002) - kable instalacyjne FTP, STP, SSTP kat. 6, 6A, 7 4

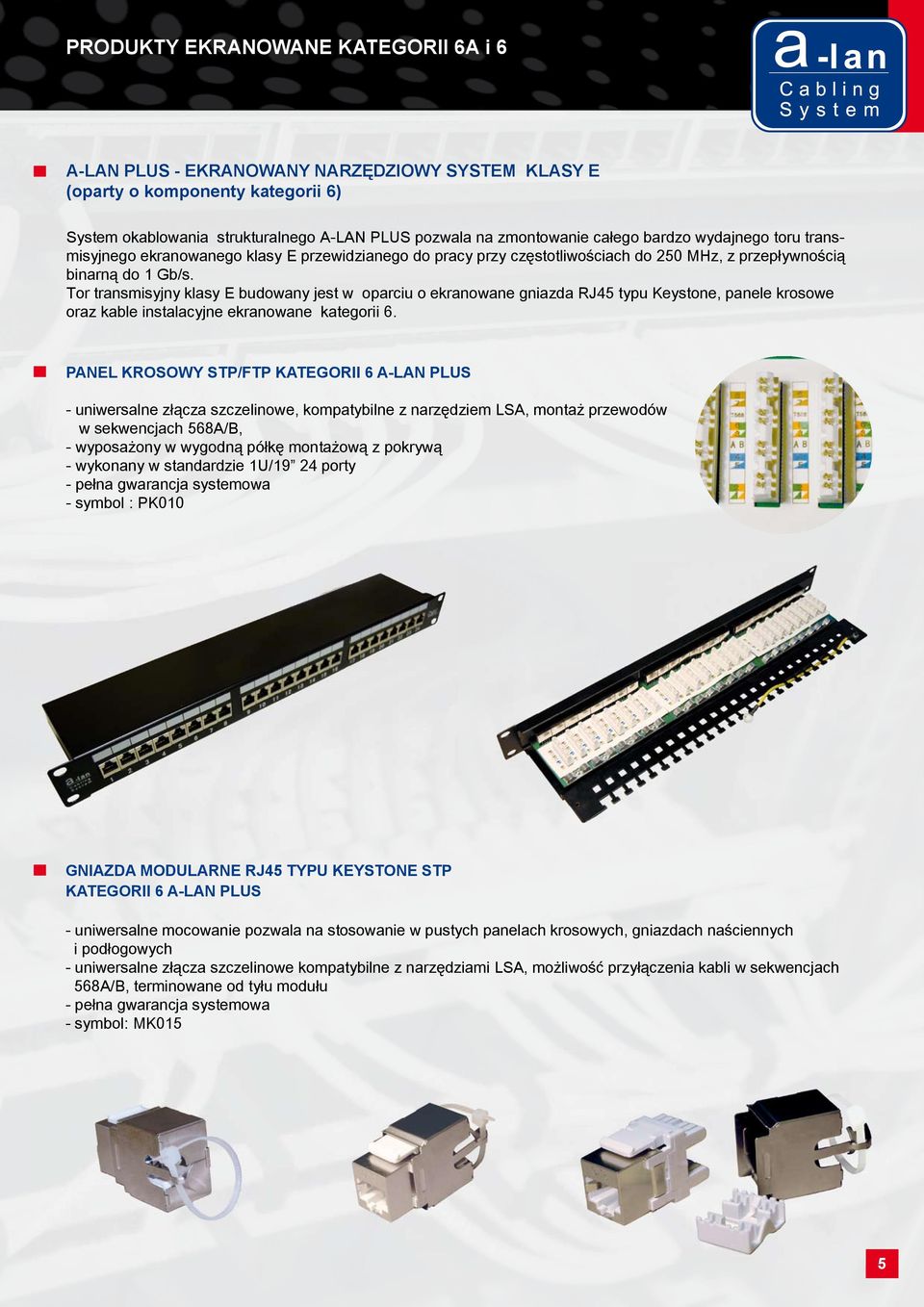

7 PRODUKTY EKRANOWANE KATEGORII 6A i 6 A-LAN PLUS - EKRANOWANY NARZĘDZIOWY SYSTEM KLASY E (oparty o komponenty kategorii 6) System okablowania strukturalnego A-LAN PLUS pozwala na zmontowanie całego bardzo wydajnego toru transmisyjnego ekranowanego klasy E przewidzianego do pracy przy częstotliwościach do 250 MHz, z przepływnością binarną do 1 Gb/s. Tor transmisyjny klasy E budowany jest w oparciu o ekranowane gniazda RJ45 typu Keystone, panele krosowe oraz kable instalacyjne ekranowane kategorii 6. PANEL KROSOWY STP/FTP KATEGORII 6 A-LAN PLUS - uniwersalne złącza szczelinowe, kompatybilne z narzędziem LSA, montaż przewodów w sekwencjach 568A/B, - wyposażony w wygodną półkę montażową z pokrywą - wykonany w standardzie 1U/19 24 porty - pełna gwarancja systemowa - symbol : PK010 GNIAZDA MODULARNE RJ45 TYPU KEYSTONE STP KATEGORII 6 A-LAN PLUS - uniwersalne mocowanie pozwala na stosowanie w pustych panelach krosowych, gniazdach naściennych i podłogowych - uniwersalne złącza szczelinowe kompatybilne z narzędziami LSA, możliwość przyłączenia kabli w sekwencjach 568A/B, terminowane od tyłu modułu - pełna gwarancja systemowa - symbol: MK015 5

8 PRODUKTY EKRANOWANE KATEGORII 6A i 6 PODSTAWOWE PARAMETRY TECHNICZNE PANELI KROSOWYCH ORAZ GNIAZD RJ45 - obudowa paneli krosowych: blacha stalowa lakierowana proszkowo w kolorze czarnym - materiał gniazd: tworzywo termoplastyczne ABS, samogasnące UL94V-0 - materiał styków gniazd: stop mosiądzu złocony - materiał złącza IDC: fosforobrąz - trwałość styków gniazd: 750 cykli - trawałość złącza IDC: 200 cykli - wielkość przewodu: AWG - temp. pracy: od -10 do 60C - max wilgotność eksploatacji: 93% - rezystancja styku: < 20 m - rezystancja izolacji: > 500 m - zgodność z normami: ISO/IEC TIA/EIA568 EN50173 KABLE KROSOWE STP KATEGORII 6A i 6 - przeznaczone do połączeń krosowych w punktach dystrybucyjnych oraz do połączeń gniazdo-komputer - wtyki 2xRJ45, łączenie 1:1 według sekwencji 568B - dostępne kolory: szary, czerwony, niebieski, zielony, żółty - dostępne długości od 0,5 do 10 mb KABLE INSTALACYJNE STP (F/FTP) KAT. 6, 6A Budowa a) żyły: miedziane jednodrutowe o średnicy 0,573 mm (23AWG) b) izolacja: polietylenowa typu foam-skin c) wiązki: parowe, każda para ekranowana folią poliestrową pokrytą warstwą aluminium ułożoną warstwą metalu na zewnątrz d) ośrodek: 4 pary ekranowane skręcone razem, owinięte drutem CuSn o średnicy min. 0,4 mm e) powłoka : - polwinit o podwyższonym indeksie tlenowym (FR-PVC) - tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH) KABLE INSTALACYJNE SSTP (SF/FTP) KAT. 6, 6A, 7, 7A Budowa a) żyły: miedziane jednodrutowe o średnicy 0,573 mm (23AWG) lub 0,65 (22AWG) dla kategorii 7A b) izolacja: polietylenowa typu foam-skin c) wiązki: parowe, każda para ekranowana folią poliestrową pokrytą warstwą aluminium ułożoną warstwą metalu na zewnątrz d) ośrodek: 4 pary ekranowane skręcone razem e) ekran ośrodka: oplot z drutów miedzianych ocynowanych, pod ekranem żyła uziemiająca z drutu CuSn o średnicy min. 0,4 mm f) powłoka : - polwinit o podwyższonym indeksie tlenowym (FR-PVC) - tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH) kolor powłoki: szary 6

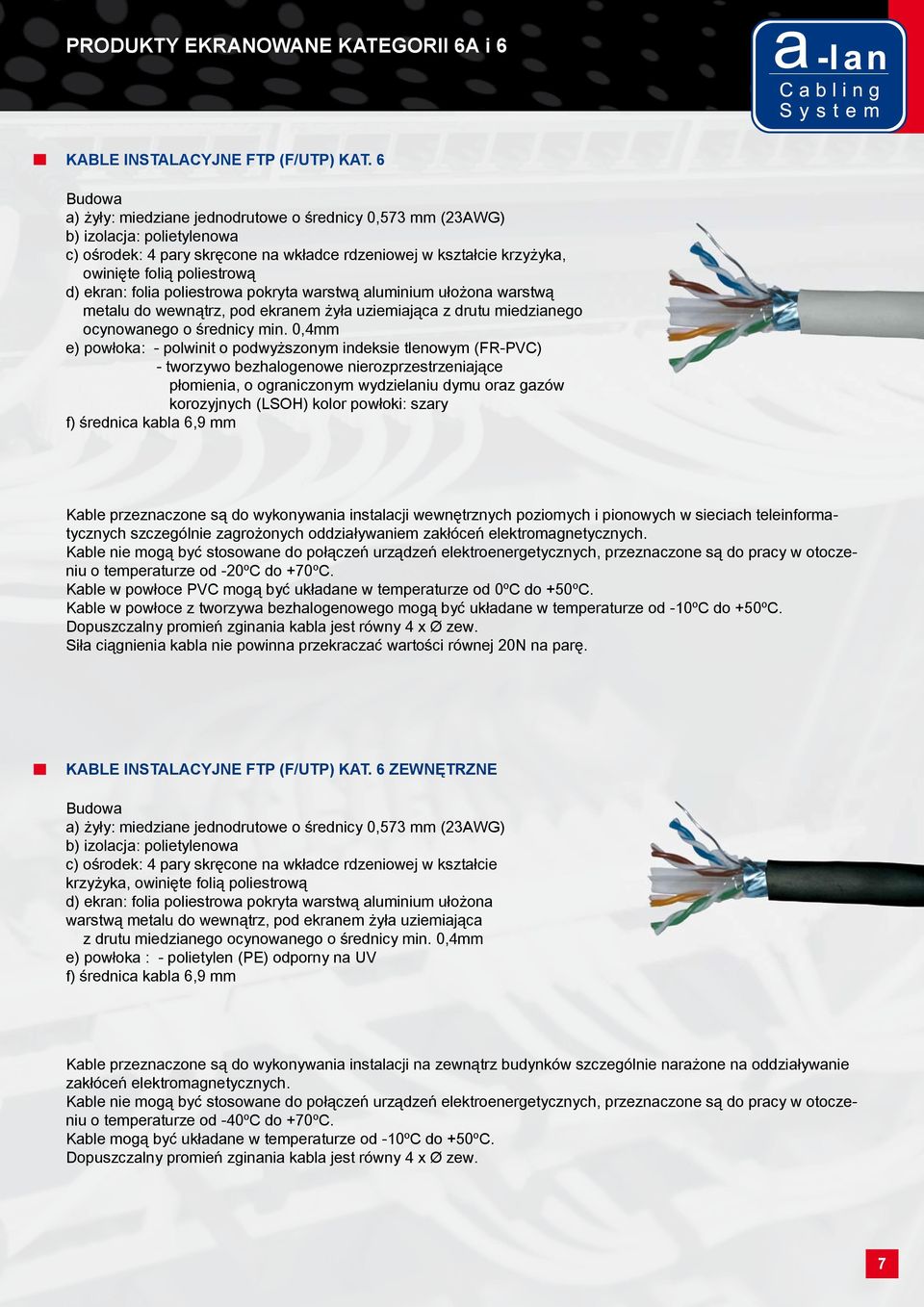

9 PRODUKTY EKRANOWANE KATEGORII 6A i 6 KABLE INSTALACYJNE FTP (F/UTP) KAT. 6 Budowa a) żyły: miedziane jednodrutowe o średnicy 0,573 mm (23AWG) b) izolacja: polietylenowa c) ośrodek: 4 pary skręcone na wkładce rdzeniowej w kształcie krzyżyka, owinięte folią poliestrową d) ekran: folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4mm e) powłoka: - polwinit o podwyższonym indeksie tlenowym (FR-PVC) - tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH) kolor powłoki: szary f) średnica kabla 6,9 mm Kable przeznaczone są do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych szczególnie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Kable nie mogą być stosowane do połączeń urządzeń elektroenergetycznych, przeznaczone są do pracy w otoczeniu o temperaturze od -20ºC do +70ºC. Kable w powłoce PVC mogą być układane w temperaturze od 0ºC do +50ºC. Kable w powłoce z tworzywa bezhalogenowego mogą być układane w temperaturze od -10ºC do +50ºC. Dopuszczalny promień zginania kabla jest równy 4 x Ø zew. Siła ciągnienia kabla nie powinna przekraczać wartości równej 20N na parę. KABLE INSTALACYJNE FTP (F/UTP) KAT. 6 ZEWNĘTRZNE Budowa a) żyły: miedziane jednodrutowe o średnicy 0,573 mm (23AWG) b) izolacja: polietylenowa c) ośrodek: 4 pary skręcone na wkładce rdzeniowej w kształcie krzyżyka, owinięte folią poliestrową d) ekran: folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4mm e) powłoka : - polietylen (PE) odporny na UV f) średnica kabla 6,9 mm Kable przeznaczone są do wykonywania instalacji na zewnątrz budynków szczególnie narażone na oddziaływanie zakłóceń elektromagnetycznych. Kable nie mogą być stosowane do połączeń urządzeń elektroenergetycznych, przeznaczone są do pracy w otoczeniu o temperaturze od -40ºC do +70ºC. Kable mogą być układane w temperaturze od -10ºC do +50ºC. Dopuszczalny promień zginania kabla jest równy 4 x Ø zew. 7

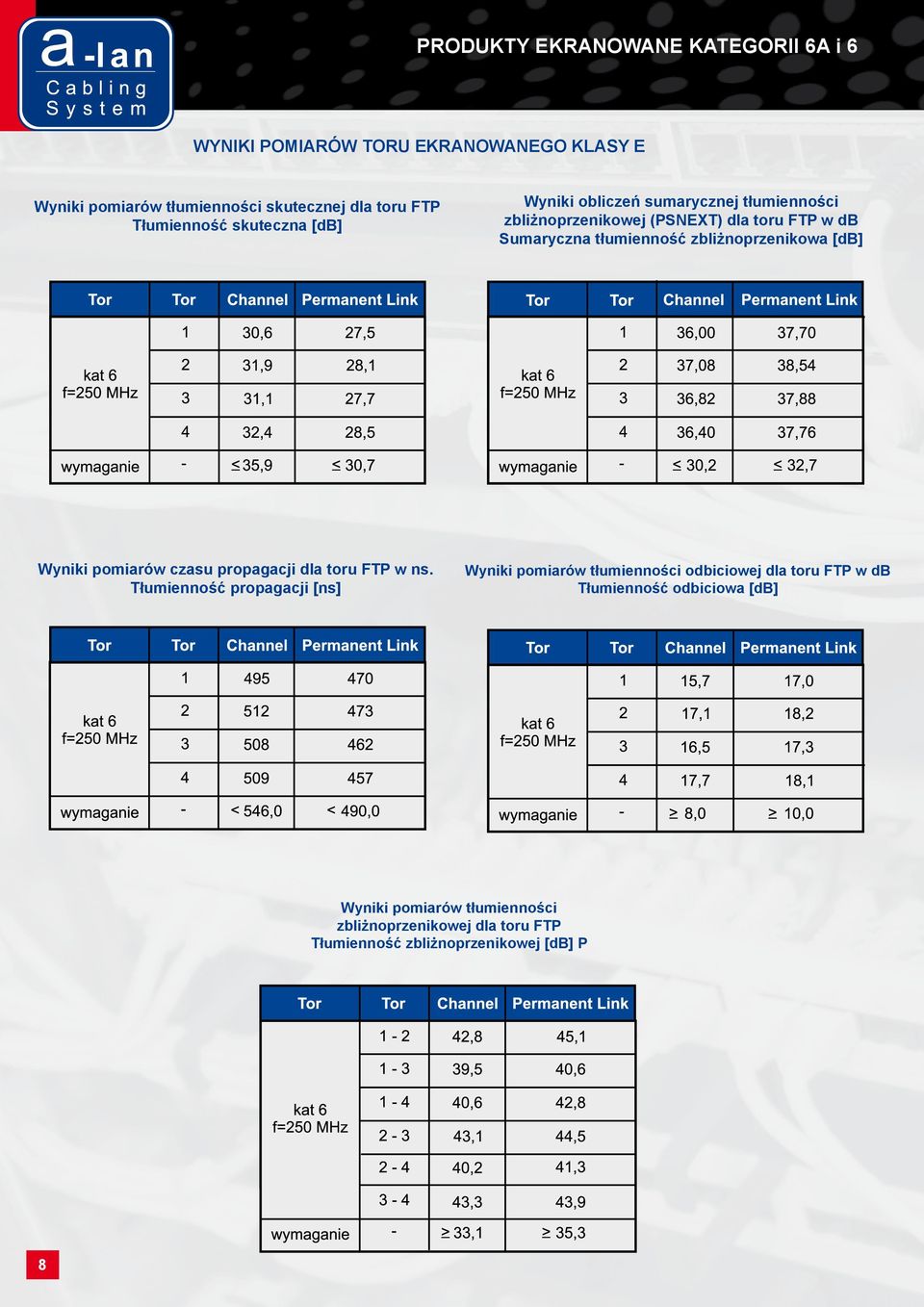

10 PRODUKTY EKRANOWANE KATEGORII 6A i 6 WYNIKI POMIARÓW TORU EKRANOWANEGO KLASY E Wyniki pomiarów tłumienności skutecznej dla toru FTP Tłumienność skuteczna [db] Wyniki obliczeń sumarycznej tłumienności zbliżnoprzenikowej (PSNEXT) dla toru FTP w db Sumaryczna tłumienność zbliżnoprzenikowa [db] Wyniki pomiarów czasu propagacji dla toru FTP w ns. Tłumienność propagacji [ns] Wyniki pomiarów tłumienności odbiciowej dla toru FTP w db Tłumienność odbiciowa [db] Wyniki pomiarów tłumienności zbliżnoprzenikowej dla toru FTP Tłumienność zbliżnoprzenikowej [db] P 8

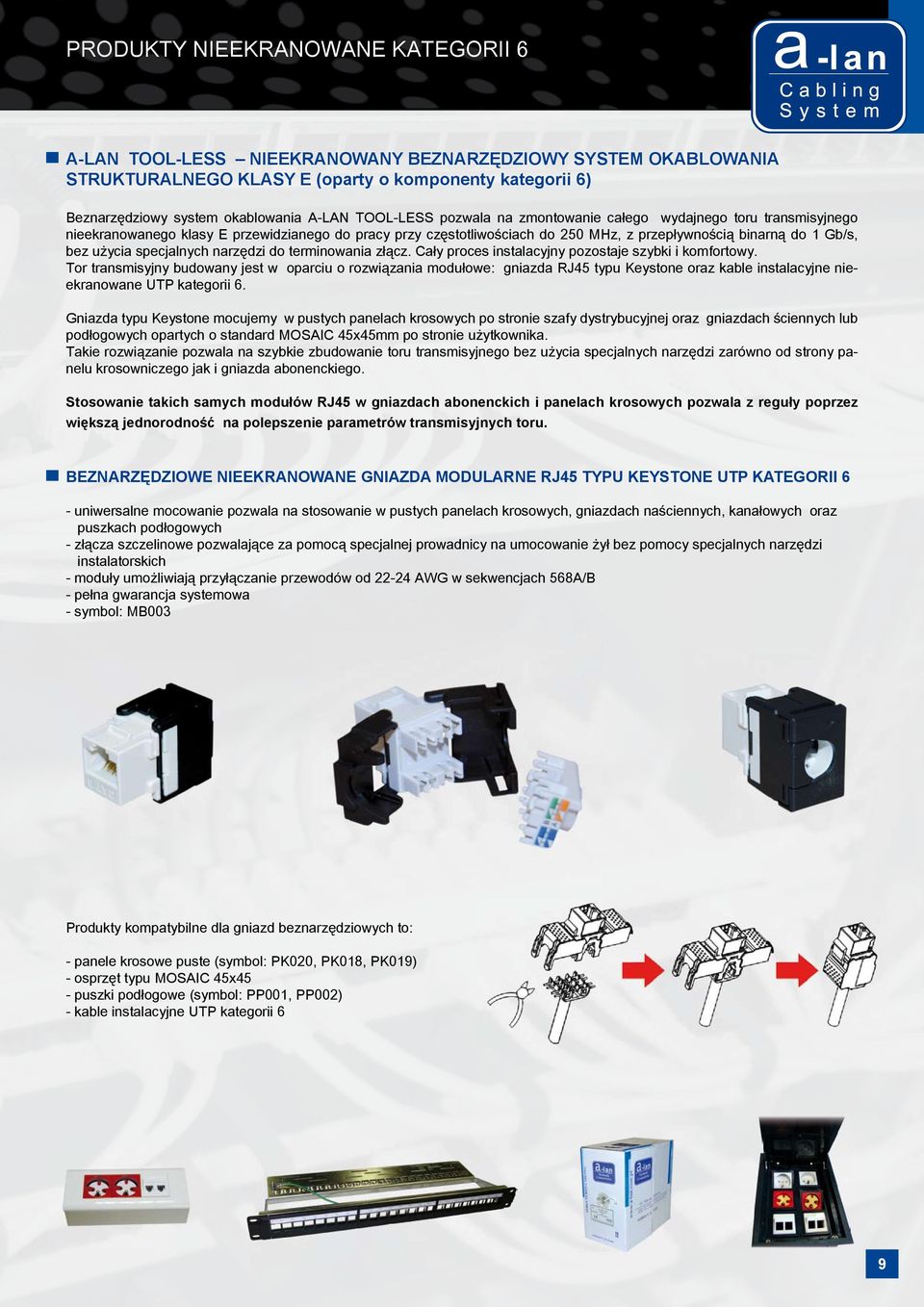

11 PRODUKTY NIEEKRANOWANE KATEGORII 6 A-LAN TOOL-LESS NIEEKRANOWANY BEZNARZĘDZIOWY SYSTEM OKABLOWANIA STRUKTURALNEGO KLASY E (oparty o komponenty kategorii 6) Beznarzędziowy system okablowania A-LAN TOOL-LESS pozwala na zmontowanie całego wydajnego toru transmisyjnego nieekranowanego klasy E przewidzianego do pracy przy częstotliwościach do 250 MHz, z przepływnością binarną do 1 Gb/s, bez użycia specjalnych narzędzi do terminowania złącz. Cały proces instalacyjny pozostaje szybki i komfortowy. Tor transmisyjny budowany jest w oparciu o rozwiązania modułowe: gniazda RJ45 typu Keystone oraz kable instalacyjne nieekranowane UTP kategorii 6. Gniazda typu Keystone mocujemy w pustych panelach krosowych po stronie szafy dystrybucyjnej oraz gniazdach ściennych lub podłogowych opartych o standard MOSAIC 45x45mm po stronie użytkownika. Takie rozwiązanie pozwala na szybkie zbudowanie toru transmisyjnego bez użycia specjalnych narzędzi zarówno od strony panelu krosowniczego jak i gniazda abonenckiego. Stosowanie takich samych modułów RJ45 w gniazdach abonenckich i panelach krosowych pozwala z reguły poprzez większą jednorodność na polepszenie parametrów transmisyjnych toru. BEZNARZĘDZIOWE NIEEKRANOWANE GNIAZDA MODULARNE RJ45 TYPU KEYSTONE UTP KATEGORII 6 - uniwersalne mocowanie pozwala na stosowanie w pustych panelach krosowych, gniazdach naściennych, kanałowych oraz puszkach podłogowych - złącza szczelinowe pozwalające za pomocą specjalnej prowadnicy na umocowanie żył bez pomocy specjalnych narzędzi instalatorskich - moduły umożliwiają przyłączanie przewodów od AWG w sekwencjach 568A/B - pełna gwarancja systemowa - symbol: MB003 Produkty kompatybilne dla gniazd beznarzędziowych to: - panele krosowe puste (symbol: PK020, PK018, PK019) - osprzęt typu MOSAIC 45x45 - puszki podłogowe (symbol: PP001, PP002) - kable instalacyjne UTP kategorii 6 9

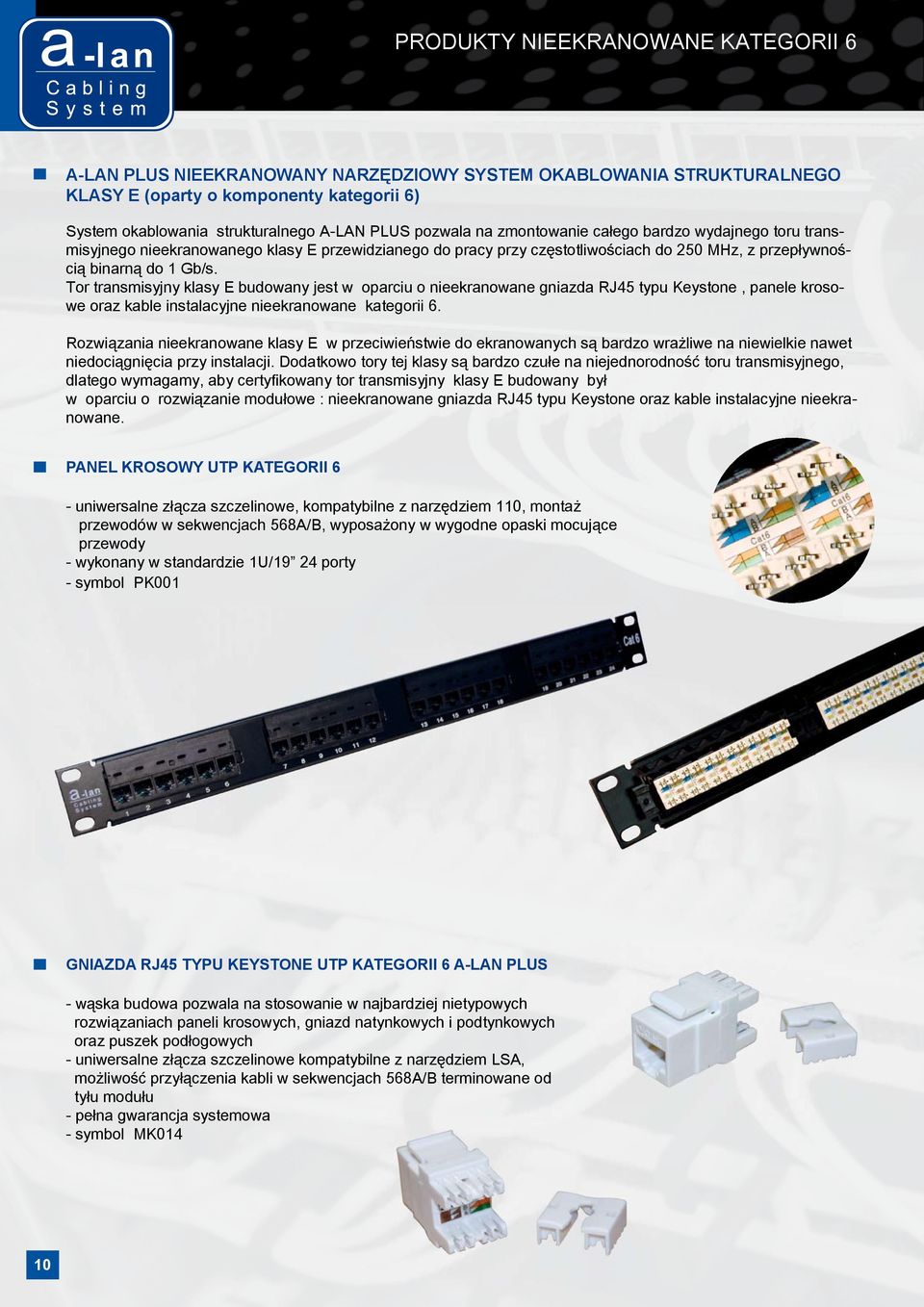

12 PRODUKTY NIEEKRANOWANE KATEGORII 6 A-LAN PLUS NIEEKRANOWANY NARZĘDZIOWY SYSTEM OKABLOWANIA STRUKTURALNEGO KLASY E (oparty o komponenty kategorii 6) System okablowania strukturalnego A-LAN PLUS pozwala na zmontowanie całego bardzo wydajnego toru transmisyjnego nieekranowanego klasy E przewidzianego do pracy przy częstotliwościach do 250 MHz, z przepływnością binarną do 1 Gb/s. Tor transmisyjny klasy E budowany jest w oparciu o nieekranowane gniazda RJ45 typu Keystone, panele krosowe oraz kable instalacyjne nieekranowane kategorii 6. Rozwiązania nieekranowane klasy E w przeciwieństwie do ekranowanych są bardzo wrażliwe na niewielkie nawet niedociągnięcia przy instalacji. Dodatkowo tory tej klasy są bardzo czułe na niejednorodność toru transmisyjnego, dlatego wymagamy, aby certyfi kowany tor transmisyjny klasy E budowany był w oparciu o rozwiązanie modułowe : nieekranowane gniazda RJ45 typu Keystone oraz kable instalacyjne nieekranowane. PANEL KROSOWY UTP KATEGORII 6 - uniwersalne złącza szczelinowe, kompatybilne z narzędziem 110, montaż przewodów w sekwencjach 568A/B, wyposażony w wygodne opaski mocujące przewody - wykonany w standardzie 1U/19 24 porty - symbol PK001 GNIAZDA RJ45 TYPU KEYSTONE UTP KATEGORII 6 A-LAN PLUS - wąska budowa pozwala na stosowanie w najbardziej nietypowych rozwiązaniach paneli krosowych, gniazd natynkowych i podtynkowych oraz puszek podłogowych - uniwersalne złącza szczelinowe kompatybilne z narzędziem LSA, możliwość przyłączenia kabli w sekwencjach 568A/B terminowane od tyłu modułu - pełna gwarancja systemowa - symbol MK014 10

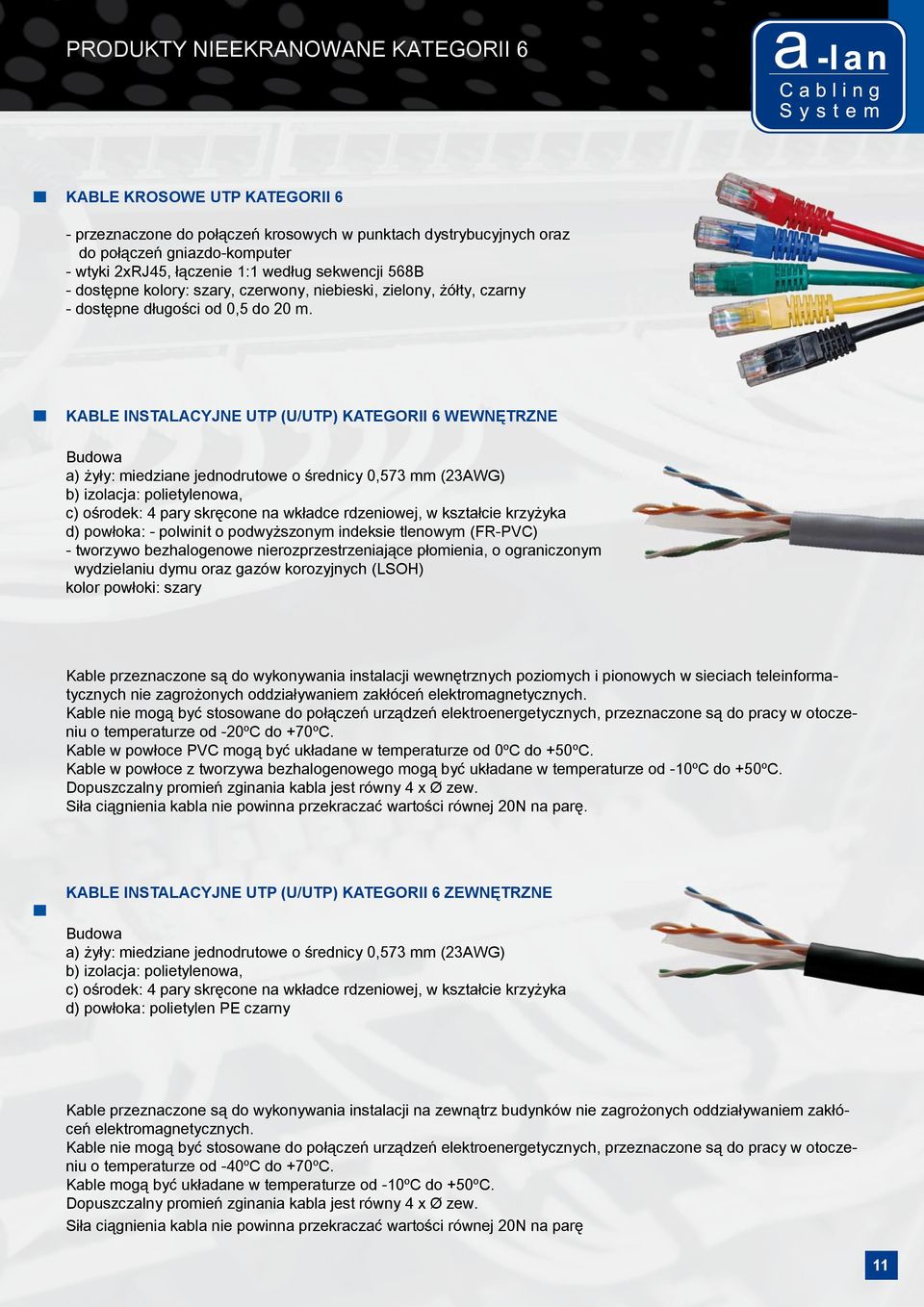

13 PRODUKTY NIEEKRANOWANE KATEGORII 6 KABLE KROSOWE UTP KATEGORII 6 - przeznaczone do połączeń krosowych w punktach dystrybucyjnych oraz do połączeń gniazdo-komputer - wtyki 2xRJ45, łączenie 1:1 według sekwencji 568B - dostępne kolory: szary, czerwony, niebieski, zielony, żółty, czarny - dostępne długości od 0,5 do 20 m. KABLE INSTALACYJNE UTP (U/UTP) KATEGORII 6 WEWNĘTRZNE Budowa a) żyły: miedziane jednodrutowe o średnicy 0,573 mm (23AWG) b) izolacja: polietylenowa, c) ośrodek: 4 pary skręcone na wkładce rdzeniowej, w kształcie krzyżyka d) powłoka: - polwinit o podwyższonym indeksie tlenowym (FR-PVC) - tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH) kolor powłoki: szary Kable przeznaczone są do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych nie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Kable nie mogą być stosowane do połączeń urządzeń elektroenergetycznych, przeznaczone są do pracy w otoczeniu o temperaturze od -20ºC do +70ºC. Kable w powłoce PVC mogą być układane w temperaturze od 0ºC do +50ºC. Kable w powłoce z tworzywa bezhalogenowego mogą być układane w temperaturze od -10ºC do +50ºC. Dopuszczalny promień zginania kabla jest równy 4 x Ø zew. Siła ciągnienia kabla nie powinna przekraczać wartości równej 20N na parę. KABLE INSTALACYJNE UTP (U/UTP) KATEGORII 6 ZEWNĘTRZNE Budowa a) żyły: miedziane jednodrutowe o średnicy 0,573 mm (23AWG) b) izolacja: polietylenowa, c) ośrodek: 4 pary skręcone na wkładce rdzeniowej, w kształcie krzyżyka d) powłoka: polietylen PE czarny Kable przeznaczone są do wykonywania instalacji na zewnątrz budynków nie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Kable nie mogą być stosowane do połączeń urządzeń elektroenergetycznych, przeznaczone są do pracy w otoczeniu o temperaturze od -40ºC do +70ºC. Kable mogą być układane w temperaturze od -10ºC do +50ºC. Dopuszczalny promień zginania kabla jest równy 4 x Ø zew. Siła ciągnienia kabla nie powinna przekraczać wartości równej 20N na parę 11

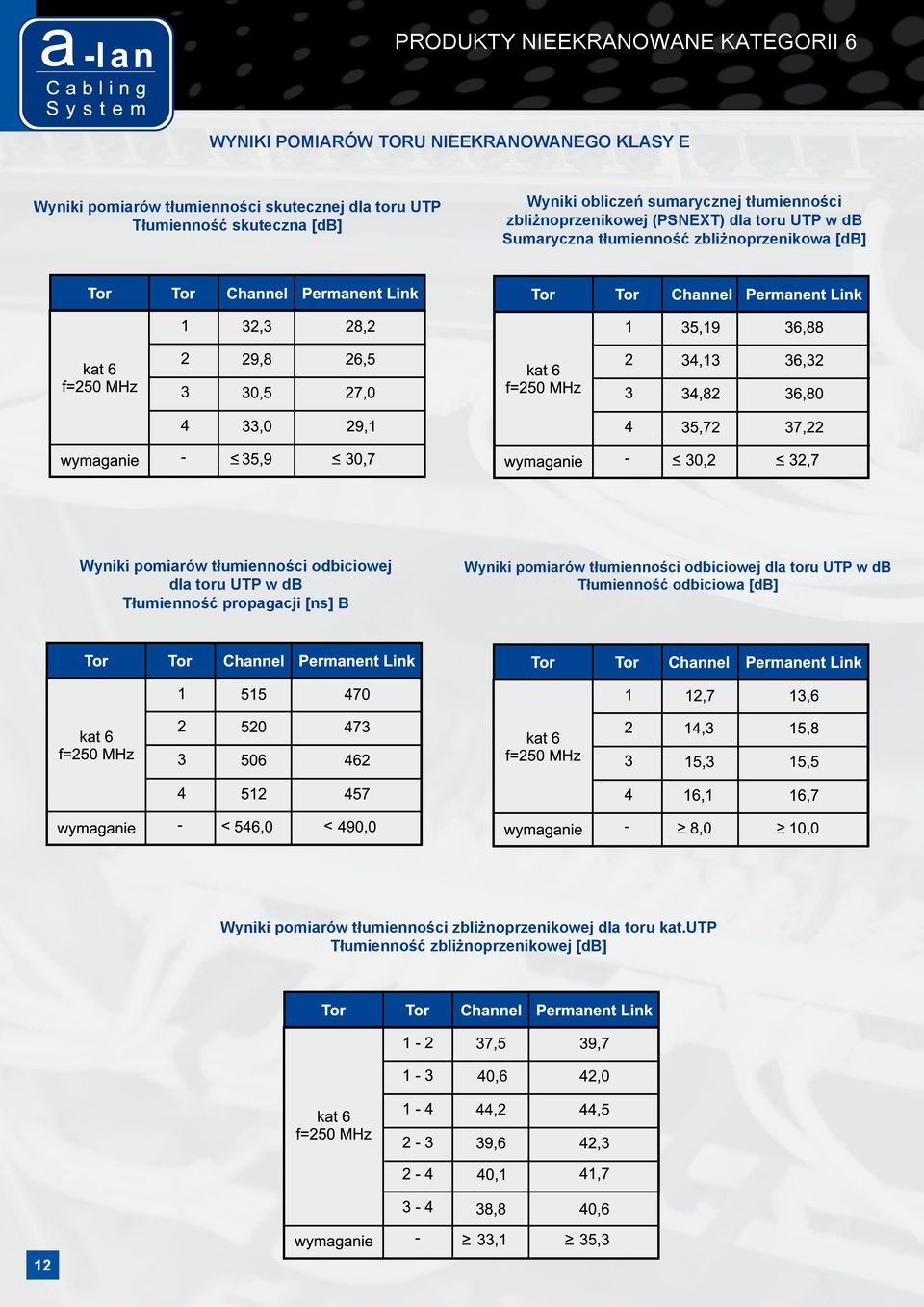

14 PRODUKTY NIEEKRANOWANE KATEGORII 6 WYNIKI POMIARÓW TORU NIEEKRANOWANEGO KLASY E Wyniki pomiarów tłumienności skutecznej dla toru UTP Tłumienność skuteczna [db] Wyniki obliczeń sumarycznej tłumienności zbliżnoprzenikowej (PSNEXT) dla toru UTP w db Sumaryczna tłumienność zbliżnoprzenikowa [db] Wyniki pomiarów tłumienności odbiciowej dla toru UTP w db Tłumienność propagacji [ns] B Wyniki pomiarów tłumienności odbiciowej dla toru UTP w db Tłumienność odbiciowa [db] Wyniki pomiarów tłumienności zbliżnoprzenikowej dla toru kat.utp Tłumienność zbliżnoprzenikowej [db] 12

15 PRODUKTY EKRANOWANE KATEGORII 5E A-LAN TOOL-LESS EKRANOWANY BEZNARZĘDZIOWY SYSTEM KLASY D (oparty o komponenty kategorii 5E) Beznarzędziowy system okablowania A-LAN TOOL-LESS pozwala na zmontowanie całego toru transmisyjnego ekranowanego klasy D przewidzianego do pracy przy częstotliwościach do 125 MHz, z przepływnością binarną do 1 Gb/s, w miejscach narażonych na zakłócenia elektromagnetyczne. Montowany bez użycia specjalnych narzędzi do terminowania złącz. Cały proces instalacyjny pozostaje szybki i komfortowy (wg. naszych doświadczeń zarobienie gniazd i paneli krosowych zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy). Tor transmisyjny budowany jest w oparciu o rozwiązania modułowe: gniazda RJ45 typu Keystone oraz kable instalacyjne ekranowane. Gniazda typu Keystone mocujemy w pustych panelach krosowych po stronie szafy dystrybucyjnej oraz gniazdach ściennych lub podłogowych opartych o standard MOSAIC 45x45mm po stronie użytkownika. Takie rozwiązanie pozwala na szybkie zbudowanie toru transmisyjnego bez użycia specjalnych narzędzi zarówno od strony panelu krosowniczego jak i gniazda abonenckiego. BEZNARZĘDZIOWE EKRANOWANE GNIAZDA MODULARNE RJ45 TYPU KEYSTONE STP KATEGORII 5E - uniwersalne mocowanie pozwala na stosowanie w pustych panelach krosowych, gniazdach naściennych, kanałowych oraz puszkach podłogowych - uniwersalne złącza szczelinowe pozwalające za pomocą specjalnej prowadnicy na umocowanie żył bez pomocy specjalnych narzędzi instalatorskich - moduły umożliwiają przyłączanie przewodów od AWG w sekwencjach 568A/B - pełna gwarancja systemowa - symbol: MB002 Produkty kompatybilne dla gniazd beznarzędziowych to: - panele krosowe puste (symbol: PK020, PK018, PK019) - osprzęt typu MOSAIC 45x45 - puszki podłogowe (symbol: PP001, PP002) - kable instalacyjne FTP kategorii 5E 13

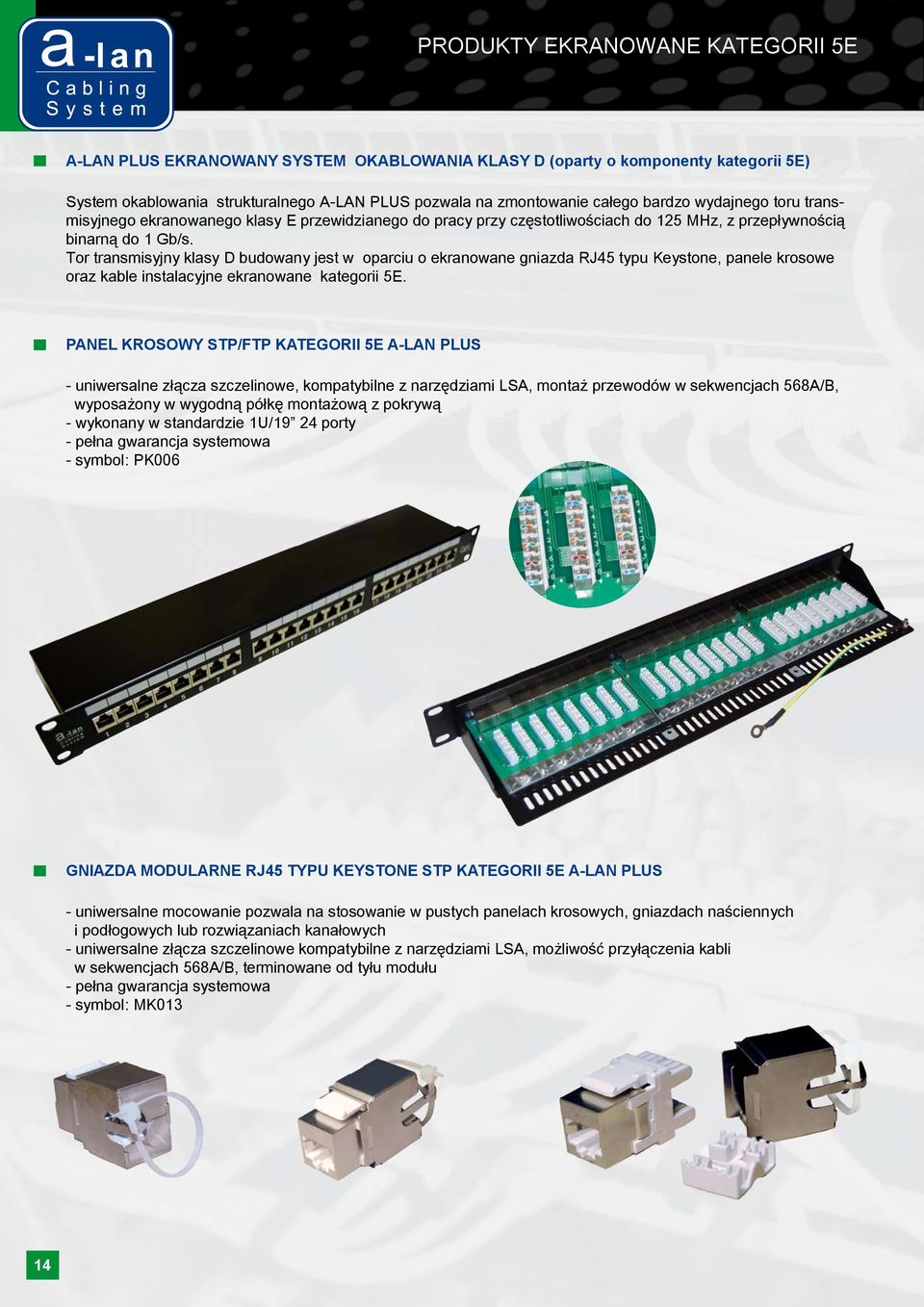

16 PRODUKTY EKRANOWANE KATEGORII 5E A-LAN PLUS EKRANOWANY SYSTEM OKABLOWANIA KLASY D (oparty o komponenty kategorii 5E) System okablowania strukturalnego A-LAN PLUS pozwala na zmontowanie całego bardzo wydajnego toru transmisyjnego ekranowanego klasy E przewidzianego do pracy przy częstotliwościach do 125 MHz, z przepływnością binarną do 1 Gb/s. Tor transmisyjny klasy D budowany jest w oparciu o ekranowane gniazda RJ45 typu Keystone, panele krosowe oraz kable instalacyjne ekranowane kategorii 5E. PANEL KROSOWY STP/FTP KATEGORII 5E A-LAN PLUS - uniwersalne złącza szczelinowe, kompatybilne z narzędziami LSA, montaż przewodów w sekwencjach 568A/B, wyposażony w wygodną półkę montażową z pokrywą - wykonany w standardzie 1U/19 24 porty - pełna gwarancja systemowa - symbol: PK006 GNIAZDA MODULARNE RJ45 TYPU KEYSTONE STP KATEGORII 5E A-LAN PLUS - uniwersalne mocowanie pozwala na stosowanie w pustych panelach krosowych, gniazdach naściennych i podłogowych lub rozwiązaniach kanałowych - uniwersalne złącza szczelinowe kompatybilne z narzędziami LSA, możliwość przyłączenia kabli w sekwencjach 568A/B, terminowane od tyłu modułu - pełna gwarancja systemowa - symbol: MK013 14

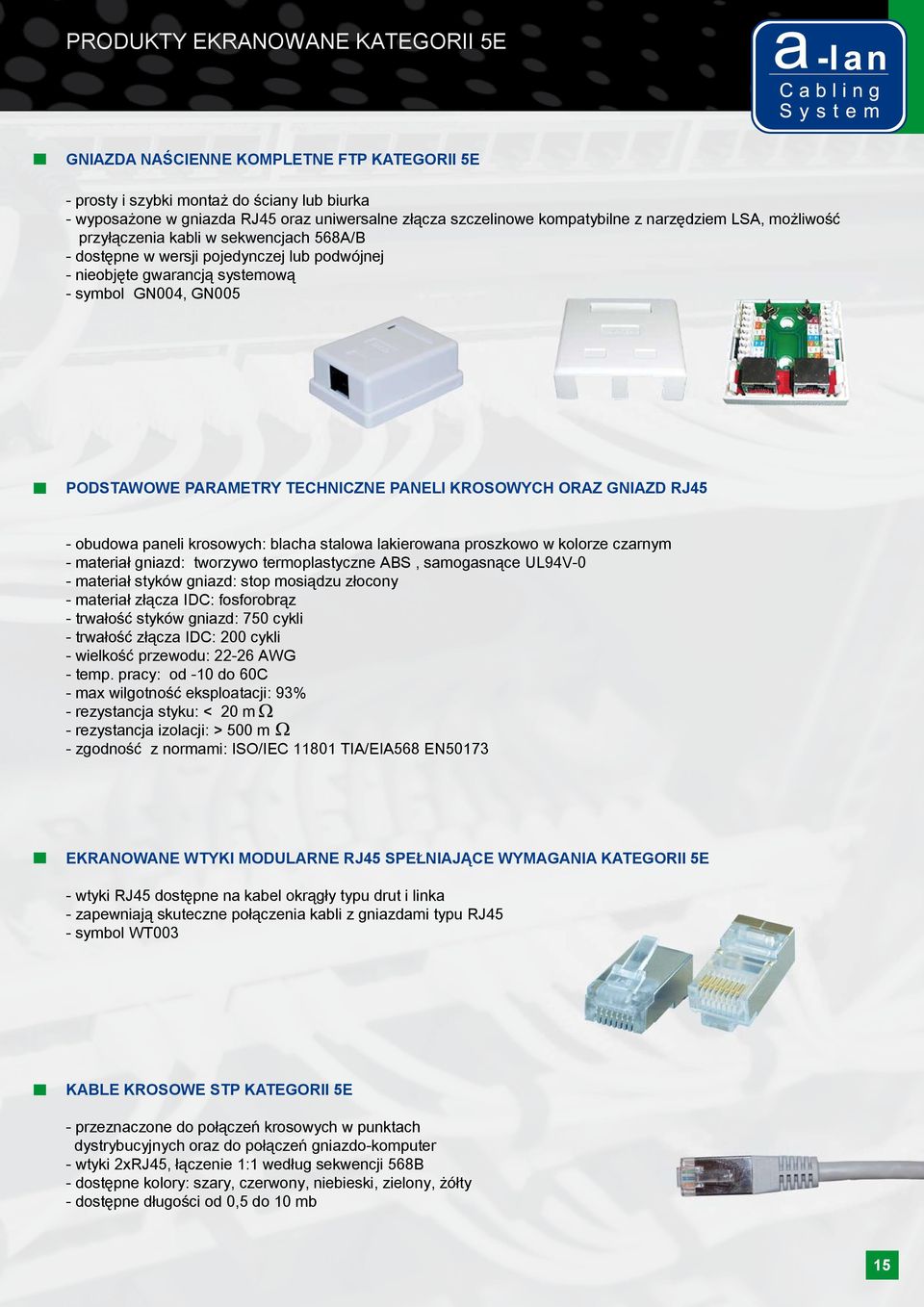

17 PRODUKTY EKRANOWANE KATEGORII 5E GNIAZDA NAŚCIENNE KOMPLETNE FTP KATEGORII 5E - prosty i szybki montaż do ściany lub biurka - wyposażone w gniazda RJ45 oraz uniwersalne złącza szczelinowe kompatybilne z narzędziem LSA, możliwość przyłączenia kabli w sekwencjach 568A/B - dostępne w wersji pojedynczej lub podwójnej - nieobjęte gwarancją systemową - symbol GN004, GN005 PODSTAWOWE PARAMETRY TECHNICZNE PANELI KROSOWYCH ORAZ GNIAZD RJ45 - obudowa paneli krosowych: blacha stalowa lakierowana proszkowo w kolorze czarnym - materiał gniazd: tworzywo termoplastyczne ABS, samogasnące UL94V-0 - materiał styków gniazd: stop mosiądzu złocony - materiał złącza IDC: fosforobrąz - trwałość styków gniazd: 750 cykli - trwałość złącza IDC: 200 cykli - wielkość przewodu: AWG - temp. pracy: od -10 do 60C - max wilgotność eksploatacji: 93% - rezystancja styku: < 20 m - rezystancja izolacji: > 500 m - zgodność z normami: ISO/IEC TIA/EIA568 EN50173 EKRANOWANE WTYKI MODULARNE RJ45 SPEŁNIAJĄCE WYMAGANIA KATEGORII 5E - wtyki RJ45 dostępne na kabel okrągły typu drut i linka - zapewniają skuteczne połączenia kabli z gniazdami typu RJ45 - symbol WT003 KABLE KROSOWE STP KATEGORII 5E - przeznaczone do połączeń krosowych w punktach dystrybucyjnych oraz do połączeń gniazdo-komputer - wtyki 2xRJ45, łączenie 1:1 według sekwencji 568B - dostępne kolory: szary, czerwony, niebieski, zielony, żółty - dostępne długości od 0,5 do 10 mb 15

18 PRODUKTY EKRANOWANE KATEGORII 5E KABLE INSTALACYJNE FTP (F/UTP) KATEGORII 5E WEWNĘTRZNE Budowa a) żyły: miedziane jednodrutowe o średnicy 0,511 mm (24AWG) b) izolacja: polietylenowa c) ośrodek: 4 pary skręcone razem, owinięte folią poliestrową d) ekran: folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm, e) powłoka: - polwinit o podwyższonym indeksie tlenowym (FR-PVC) - tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH) kolor powłoki: szary Kable przeznaczone są do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych szczególnie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Kable nie mogą być stosowane do połączeń urządzeń elektroenergetycznych, przeznaczone są do pracy w otoczeniu o temperaturze od -20ºC do +70ºC. Kable w powłoce PVC mogą być układane w temperaturze od 0ºC do +50ºC. Kable w powłoce z tworzywa bezhalogenowego mogą być układane w temperaturze od -10ºC do +50ºC. Dopuszczalny promień zginania kabla jest równy 4 2 Ø zew. Siła ciągnienia kabla nie powinna przekraczać wartości równej 20N na parę. KABLE INSTALACYJNE FTP (F/UTP) KATEGORII 5E ZEWNĘTRZNE Budowa a) żyły: miedziane jednodrutowe o średnicy 0,511 mm (24AWG) b) izolacja: polietylenowa c) ośrodek: 4 pary skręcone razem, owinięte folią poliestrową d) ekran: folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm, e) powłoka: polietylen PE czarny Kable przeznaczone są do wykonywania instalacji zewnętrznych szczególnie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Kable nie mogą być stosowane do połączeń urządzeń elektroenergetycznych, przeznaczone są do pracy w otoczeniu o temperaturze od -40ºC do +70ºC. Kable mogą być układane w temperaturze od -10ºC do +50ºC. Dopuszczalny promień zginania kabla jest równy 4 2 Ø zew. Siła ciągnienia kabla nie powinna przekraczać wartości równej 20N na parę. 16

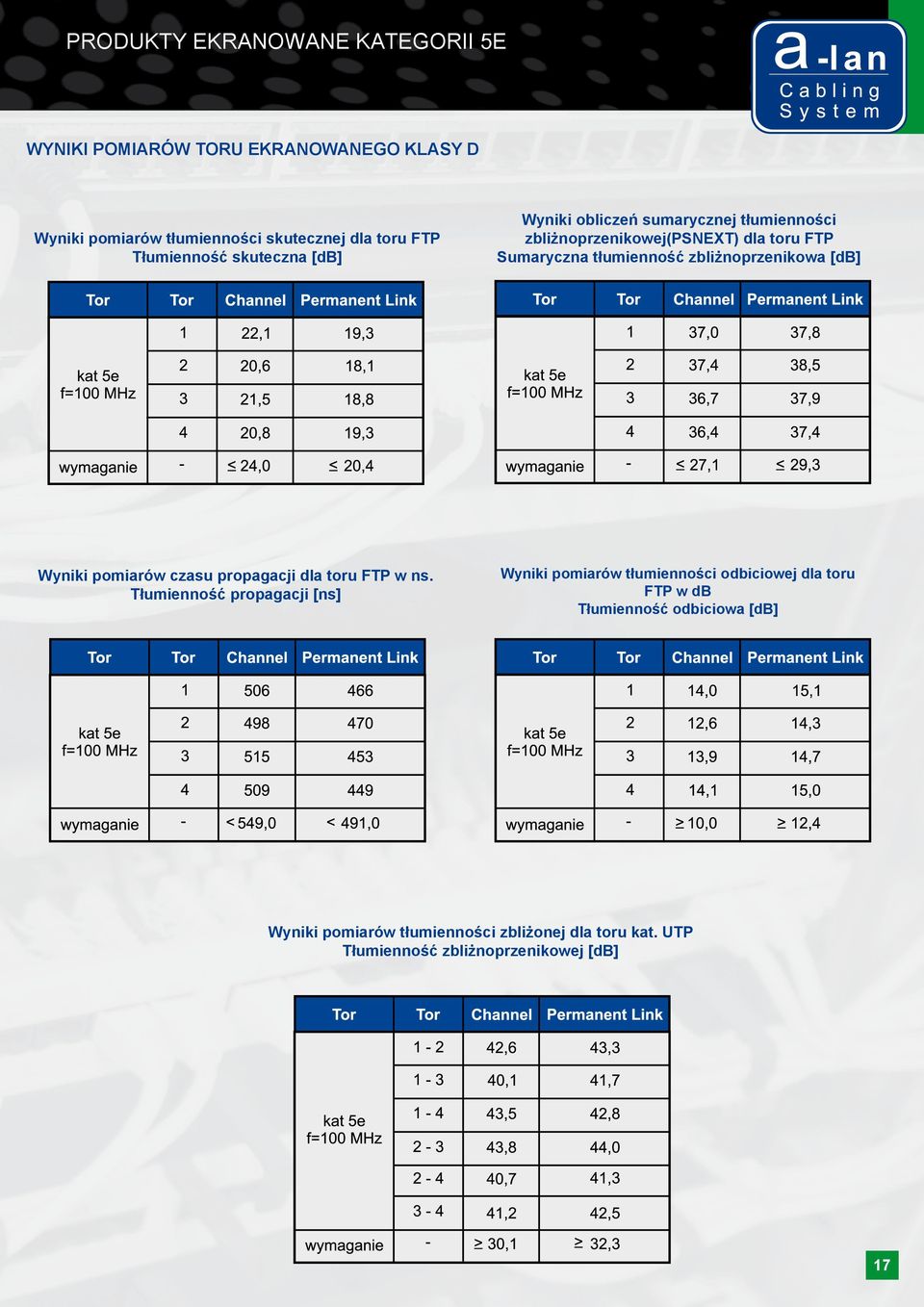

19 PRODUKTY EKRANOWANE KATEGORII 5E WYNIKI POMIARÓW TORU EKRANOWANEGO KLASY D Wyniki pomiarów tłumienności skutecznej dla toru FTP Tłumienność skuteczna [db] Wyniki obliczeń sumarycznej tłumienności zbliżnoprzenikowej(psnext) dla toru FTP Sumaryczna tłumienność zbliżnoprzenikowa [db] Wyniki pomiarów czasu propagacji dla toru FTP w ns. Tłumienność propagacji [ns] Wyniki pomiarów tłumienności odbiciowej dla toru FTP w db Tłumienność odbiciowa [db] Wyniki pomiarów tłumienności zbliżonej dla toru kat. UTP Tłumienność zbliżnoprzenikowej [db] 17

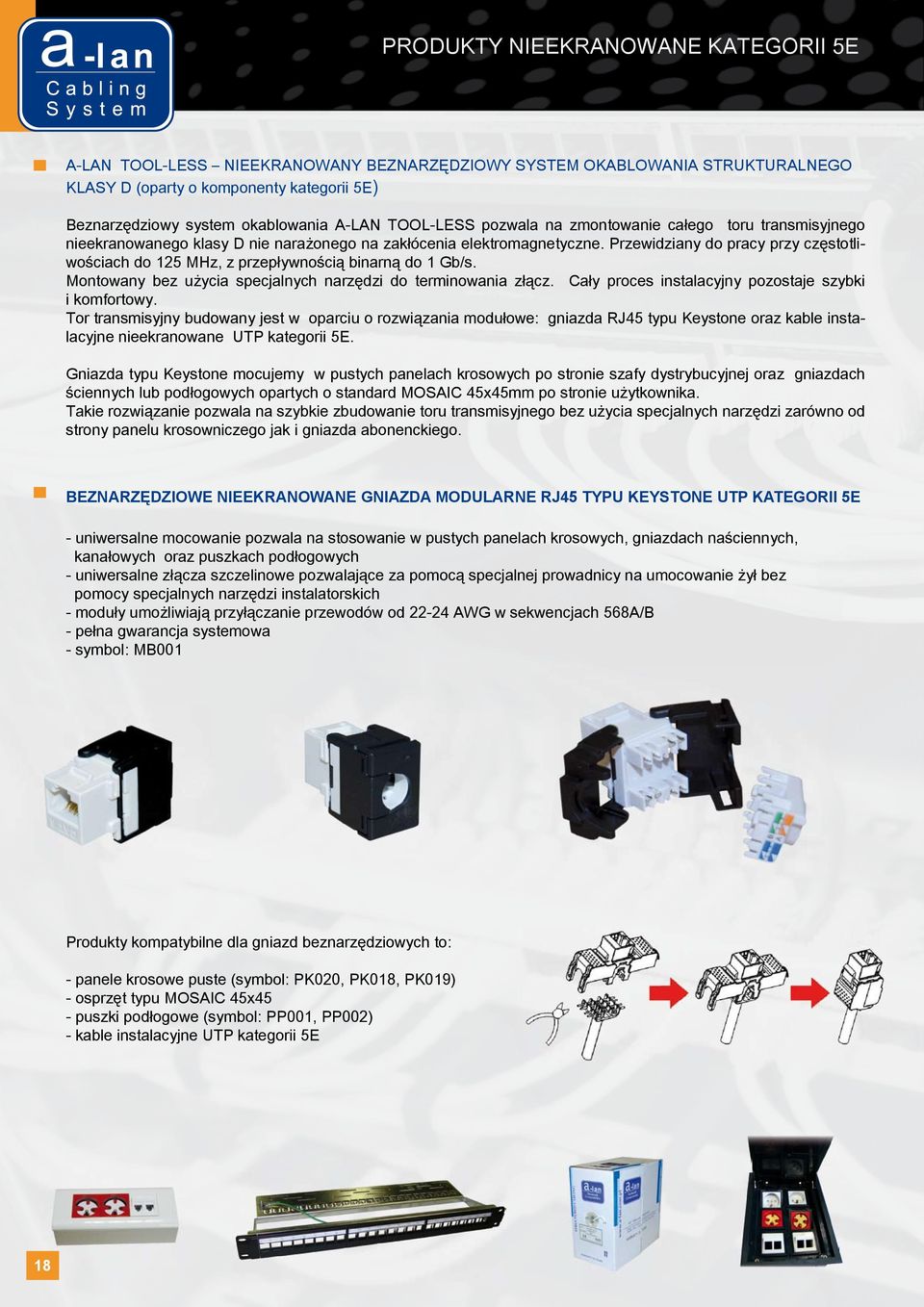

20 PRODUKTY NIEEKRANOWANE KATEGORII 5E A-LAN TOOL-LESS NIEEKRANOWANY BEZNARZĘDZIOWY SYSTEM OKABLOWANIA STRUKTURALNEGO KLASY D (oparty o komponenty kategorii 5E) Beznarzędziowy system okablowania A-LAN TOOL-LESS pozwala na zmontowanie całego toru transmisyjnego nieekranowanego klasy D nie narażonego na zakłócenia elektromagnetyczne. Przewidziany do pracy przy częstotliwościach do 125 MHz, z przepływnością binarną do 1 Gb/s. Montowany bez użycia specjalnych narzędzi do terminowania złącz. Cały proces instalacyjny pozostaje szybki i komfortowy. Tor transmisyjny budowany jest w oparciu o rozwiązania modułowe: gniazda RJ45 typu Keystone oraz kable instalacyjne nieekranowane UTP kategorii 5E. Gniazda typu Keystone mocujemy w pustych panelach krosowych po stronie szafy dystrybucyjnej oraz gniazdach ściennych lub podłogowych opartych o standard MOSAIC 45x45mm po stronie użytkownika. Takie rozwiązanie pozwala na szybkie zbudowanie toru transmisyjnego bez użycia specjalnych narzędzi zarówno od strony panelu krosowniczego jak i gniazda abonenckiego. BEZNARZĘDZIOWE NIEEKRANOWANE GNIAZDA MODULARNE RJ45 TYPU KEYSTONE UTP KATEGORII 5E - uniwersalne mocowanie pozwala na stosowanie w pustych panelach krosowych, gniazdach naściennych, kanałowych oraz puszkach podłogowych - uniwersalne złącza szczelinowe pozwalające za pomocą specjalnej prowadnicy na umocowanie żył bez pomocy specjalnych narzędzi instalatorskich - moduły umożliwiają przyłączanie przewodów od AWG w sekwencjach 568A/B - pełna gwarancja systemowa - symbol: MB001 Produkty kompatybilne dla gniazd beznarzędziowych to: - panele krosowe puste (symbol: PK020, PK018, PK019) - osprzęt typu MOSAIC 45x45 - puszki podłogowe (symbol: PP001, PP002) - kable instalacyjne UTP kategorii 5E 18

21 PRODUKTY NIEEKRANOWANE KATEGORII 5E A-LAN PLUS NIEEKRANOWANY SYSTEM OKABLOWANIA STRUKTURALNEGO KLASY D (oparty o komponenty kategorii 5E) System okablowania strukturalnego A-LAN PLUS pozwala na zmontowanie całego toru transmisyjnego nieekranowanego klasy D przewidzianego do pracy przy częstotliwościach do 125 MHz, z przepływnością binarną do 1 Gb/s PANEL KROSOWY UTP 12P KATEGORII 5E A-LAN PLUS 10 - uniwersalne złącza szczelinowe, kompatybilne z narzędziem LSA, montaż przewodów w sekwencjach 568A/B, wyposażony w wygodne opaski mocujące przewody - wykonany w standardzie 1U/10, 12 portów - pełna gwarancja systemowa - symbol PK014 PANEL KROSOWY UTP 16/32P KATEGORII 5E A-LAN PLUS - uniwersalne złącza szczelinowe, kompatybilne z narzędziem LSA, montaż przewodów w sekwencjach 568A/B, wyposażony w wygodne opaski mocujące przewody - wykonany w standardzie 1U/19, 16 portów lub 2U/19 32 porty - pełna gwarancja systemowa - symbol PK016, PK017 PANEL KROSOWY UTP 24/48P KATEGORII 5E A-LAN PLUS - uniwersalne złącza szczelinowe, kompatybilne z narzędziem LSA, montaż przewodów w sekwencjach 568A/B, wyposażony w wygodne opaski mocujące przewody - wykonany w standardzie 1U/19, 24 lub 2U/19 48 portów - pełna gwarancja systemowa - symbol PK003, PK005 19

22 PRODUKTY NIEEKRANOWANE KATEGORII 5E PANEL KROSOWY UTP 24P KATEGORII 5E A-LAN PLUS - uniwersalne złącza szczelinowe typu LSA, montaż przewodów w sekwencjach 568A/B, wygodna półka montażowa - wykonany w standardzie 1U/19 24 porty - objęty pełną gwarancją systemową - symbol PK013 PANEL KROSOWY UTP 24P KATEGORII 5E Z ORGANIZATOREM KABLI A-LAN PLUS - posiada uchylne i wymontowywane złącza szczelinowe typu 110, montaż przewodów w sekwencjach 568A/B, - wyposażony w organizator kabli krosowych oraz we wspornik montażowy z tyłu panela - wykonany w standardzie 2U/19 24 porty - objęty pełną gwarancją systemową - symbol PK002 GNIAZDA RJ45 TYPU KEYSTONE UTP KATEGORII 5E A-LAN PLUS - wąskie w budowie pozwalają na stosowanie w najbardziej nietypowych rozwiązaniach paneli krosowych, gniazd na i podtynkowych oraz puszek podłogowych - uniwersalne złącza szczelinowe kompatybilne z narzędziem LSA, możliwość przyłączenia kabli w sekwencjach 568A/B terminowane od tyłu modułu - pełna gwarancja systemowa - symbol MK012 20

23 PRODUKTY NIEEKRANOWANE KATEGORII 5E KOMPLETNE GNIAZDO KOMPUTEROWE RJ45 KAT. 5E KĄTOWE 45X45MM - gniazdo przystosowane zostało do szybkiego mocowania w ramkach MOSAIC 45x45 jako kompletny zestaw montażowy do ramki 2M o wymiarach wewnętrznych okna 45x45 mm - wyposażone w dwa kątowe gniazda RJ45 z klapkami przeciwkurczowymi, wyposażone w złącza typu LSA - symbol w cenniku: GN008 GNIAZDA NAŚCIENNE KOMPLETNE UTP KATEGORII 5E - prosty i szybki montaż do ściany lub biurka - wyposażone gniazda RJ45 oraz uniwersalne złącza szczelinowe kompatybilne z narzędziem LSA, możliwość przyłączenia kabli w sekwencjach 568A/B - dostępne w wersji pojedynczej lub podwójnej - nieobjęte gwarancją systemową - symbol GN001, GN002 GNIAZDA NAŚCIENNE KOMPLETNE KĄTOWE UTP KATEGORII 5E - prosty i szybki montaż do ściany lub biurka - wyposażone w gniazda RJ45 oraz uniwersalne złącza szczelinowe kompatybilne z narzędziem LSA, możliwość przyłączenia kabli w sekwencjach 568A/B - dostępne w wersji pojedynczej lub podwójnej - nieobjęte gwarancją systemową - symbol GN006, GN007 21

24 PRODUKTY NIEEKRANOWANE KATEGORII 5E KABLE KROSOWE UTP KATEGORII 5E - przeznaczone do połączeń krosowych w punktach dystrybucyjnych oraz do połączeń gniazdo-komputer - wtyki 2xRJ45, łączenie 1:1 według sekwencji 568B - dostępne kolory: szary, czerwony, niebieski, zielony, żółty - dostępne długości od 0,5 do 20 m KABLE INSTALACYJNE UTP (U/UTP) KATEGORII 5E Budowa a) żyły: miedziane jednodrutowe o średnicy 0,511 mm (24AWG) b) izolacja: polietylenowa, c) ośrodek: 4 pary skręcone razem d) powłoka: - polwinit o podwyższonym indeksie tlenowym (FR-PVC) - tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH) kolor powłoki: szary Kable przeznaczone są do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach nych nie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. teleinformatycz- Kable nie mogą być stosowane do połączeń urządzeń elektroenergetycznych, przeznaczone są do pracy w otoczeniu o temperaturze od -20ºC do +70ºC. Kable w powłoce PVC mogą być układane w temperaturze od 0ºC do +50ºC. Kable w powłoce z tworzywa bezhalogenowego mogą być układane w temperaturze od -10ºC do +50ºC. Dopuszczalny promień zginania kabla jest równy 4 2 Ø zew. Siła ciągnienia kabla nie powinna przekraczać wartości równej 20N na parę. KABLE INSTALACYJNE UTP (U/UTP) KATEGORII 5E ZEWNĘTRZNE Budowa a) żyły: miedziane jednodrutowe o średnicy 0,511 mm (24AWG) b) izolacja: polietylenowa c) ośrodek: 4 pary skręcone razem d) powłoka: polietylen PE czarny Kable przeznaczone są do wykonywania instalacji zewnętrznych nie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Kable nie mogą być stosowane do połączeń urządzeń elektroenergetycznych, przeznaczone są do pracy w otoczeniu o temperaturze od -40ºC do +70ºC. Kable mogą być układane w temperaturze od -10ºC do +50ºC. Dopuszczalny promień zginania kabla jest równy 4 2 Ø zew. Siła ciągnienia kabla nie powinna przekraczać wartości równej 20N na parę. 22

25 PRODUKTY NIEEKRANOWANE KATEGORII 5E WYNIKI POMIARÓW TORU NIEEKRANOWANEGO KLASY D Wyniki pomiarów tłumienności skutecznej dla toru UTP Tłumienność skuteczna [db] Wyniki obliczeń sumarycznej tłumienności zbliżnoprzenikowej (PSNEXT) dla toru FTP w db Sumaryczna tłumienność zbliżonoprzenikowa [db] Wyniki pomiarów czasu propagacji dla toru UTP w ns. Tłumienność propagacji [db] Wyniki pomiarów tłumienności odbiciowej dla toru UTP w db Tłumienność odbiciowa [db] B Wyniki pomiarów tłumienności zbliżonej dla toru kat. UTP Tłumienność zbliżnoprzenikowa [db] 23

26 PRODUKTY TELEFONICZNE ISDN KATEGORII 3 SYSTEM TELEFONICZNY KATEGORII 3 NIEEKRANOWANY IDC 110/LSA System okablowania strukturalnego A-LAN PLUS pozwala na zmontowanie całego toru transmisyjnego telefonicznego przewidzianego do transmisji głosu i danych w telefonii analogowej i cyfrowej. PANEL KROSOWY TELEFONICZNY ISDN 50 PORTÓW - posiada uniwersalne złącza szczelinowe, kompatybilne z narzędziem LSA, wyposażony w wygodną półkę montażową - wykonany w standardzie 1U/19 50 portów - symbol PK012 PANEL KROSOWY TELEFONICZNY ISDN 25 PORTÓW - posiada uniwersalne złącza szczelinowe, kompatybilne z narzędziem LSA, wyposażony w wygodną półkę montażową - wykonany w standardzie 1U/19 25 portów - symbol PK007 GNIAZDA RJ 12 TYPU KEYSTONE TELEFONICZNE - uniwersalne mocowanie pozwala na stosowanie zarówno w panelach krosowych, gniazdach naściennych czy rozwiązaniach kanałowych - uniwersalne złącze szczelinowe kompatybilne ze złączem LSA zaciskane od góry - symbol MK007 GNIAZDA NAŚCIENNE TELEFONICZNE KOMPLETNE - prosty i szybki montaż przez przykręcenie lub przyklejenie do ściany lub biurka - wyposażone w gniazda RJ45 - dostępne w wersji pojedynczej lub podwójnej - symbol GN005 24

27 PRODUKTY TELEFONICZNE ISDN KATEGORII 3 PANELE ŁĄCZÓWEK TELEFONICZNYCH 19 - pozwalają na mocowanie na wcisk wszystkich typów łączówek telefonicznych, magazynków odgromników, nakładek opisowych itp. - wykonany ze stali nierdzewnej w standardzie 1 U/19 5 łączówek- symbol TEL011 2 U/19 10 łączówek- symbol TEL012 3 U/19 15 łączówek - symbol TEL007 MAGAZYNKI ODGROMNIKÓW I ODGROMNIKI GAZOWE - pozwalają uchronić system przed niebezpiecznymi dla sprzętu aktywnego skutkami przepięć zewnętrznych - przeznaczone do łączówek łącznych i rozłącznych - montowane na panelach łączówek w skrzynkach dystrybucyjnych - magazynek - symbol TEL006 - odgromnik - symbol TEL013 ŁĄCZÓWKI TELEFONICZNE ROZŁĄCZNE I NIEROZŁĄCZNE - 10 PAR - przeznaczone do zarabiania 10 par kabli telefonicznych nieekranowanych - mocowane na szynie telekomunikacyjnej w skrzynkach dystrybucyjnych lub szafach 19 - uniwersalne złącza szczelinowe do terminowania przewodów - symbole: TEL001, TEL002 25

28 PRODUKTY TELEFONICZNE ISDN KATEGORII 3 SKRZYNKI DYSTRYBUCYJNE DO ŁĄCZÓWEK TELEFONICZNYCH - DO ZASTOSOWAŃ WEWNĘTRZNYCH - zabezpieczają łączówki telefoniczne przed uszkodzeniami mechanicznymi do zastosowań wewnętrznych - dostępne w wersji: 30 par (3 łączówki x 10 par) wymiary wys. 175, szer. 165, gł dostępne w wersji: 50 par (5 łączówek x 10 par) wymiary wys. 190, szer. 203, gł dostępne w wersji: 100 par (10 łączówek x 10 par) wymiary wys. 275, szer. 205, gł dostępne w wersji: 300 par (30 łączówek x 10 par) SKRZYNKI DYSTRYBUCYJNE DO ŁĄCZÓWEK TELEFONICZNYCH - DO ZASTOSOWAŃ ZEWNĘTRZNYCH - dostępne w wersji: 30 par (3 łączówki x 10 par) wymiary wys. 175, szer. 165, gł dostępne w wersji: 50 par (5 łączówek x 10 par) wymiary wys. 190, szer. 203, gł dostępne w wersji: 100 par (10 łączówek x 10 par) wymiary wys. 275, szer. 205, gł

29 PRODUKTY ŚWIATŁOWODOWE A-LAN FIBERNET - system okablowania światłowodowego w związku podwyższającymi się wymaganiami transmisyjnymi sieci LAN alternatywnym rozwiązaniem w stosunku do sieci miedzianych są sieci informatyczne wykonane na komponentach optycznych. A-LAN oferuje rozwiązania, których zastosowaniem są głównie: - połączenia miedzy piętrami tzw. okablowanie pionowe - miejsca połączenia pomiędzy serwerem, a urządzeniami aktywnymi - połączenia międzybudynkowe oraz innych odległych punktów - miejsca zagrożone wybuchem Oferujemy również produkty pozwalające doprowadzić światłowód bezpośrednio do gniazda abonenckiego - fi ber to the desk Niezaprzeczalnymi zaletami rozwiązań światłowodowych są: - praktycznie nieograniczona pojemność informacyjna - całkowita izolacja galwaniczna - bardzo długie dystanse osiągane dzięki transmisji światłowodowej - bezpieczeństwo transmisji - niewrażliwość na zakłócenia elektromagnetyczne KABLE ŚWIATŁOWODOWE A-LAN w swoich rozwiązaniach oferuje kable światłowodowe dostosowane do najbardziej wyszukanych wymagań klienta. Zastosowane w naszych produktach włókna światłowodowe to do wyboru SM (09) zgodne z normą ITU-T G-615 oraz MM(50 i 62,5) zgodne z normą ITU-T G-652 w wersji standard OM1 a także na życzenie OM2 i OM3 Kable dostępne są w rozwiązaniach: - do zastosowań wewnątrzbudynkowych w konstrukcji ze ścisłą tubą, w powłoce LSOH, idealne do rozwiązań typu fi ber to the desk, od 2 do 12 włókien - do zastosowań zewnętrznych w konstrukcji z centralną tubą z zabezpiecze- niem antygryzoniowym, do układania w osłonach lub bezpośrednio w ziemi, od 2 do 24 włókien - uniwersalne w konstrukcji z centralną tubą w wersjach LSOH oraz z zabezpieczeniem antygryzoniowym. Do układania wewnątrz i na zewnątrz w kanałach kablowych i peszlach, od 2 do 24 włókien 27

30 PRODUKTY ŚWIATŁOWODOWE PANELE ŚWIATŁOWODOWE 19 - wykonane w uproszczonej konstrukcji z dokręcaną płytą czołową lub w wersji wysuwalnej na prowadnicach teleskopowych - możliwość wymontowania poszczególnych części pozwala na łatwy dostęp podczas czynności montażowych i serwisowych - liczba gniazd dla wykonania 1U: 12,16,24 - liczba gniazd dla wykonania 2U: 48,72 - dostępne w wersjach: ST, SC, LC, FC, E-2000, SC-duplex, MTRJ wybrane przykłady wykonań: panele z dokręcaną płytą czołową: płyta czołowa 19 /1U 16xSC (zgodne z adapterami: E2000, MTRJ, LC DUPLEX) płyta czołowa 19 /2U 48XST (zgodne z adapterami FC) płyta czołowa 19 /1U 24xSC-duplex panele wysuwalne: 26

31 PRODUKTY ŚWIATŁOWODOWE PRZEŁĄCZNICE ŚCIENNE - jedno lub dwuczęściowa konstrukcja- zależnie od modelu - wykonanie w kombinacji : 6, 12, 24 lub 48 adapterów KASETY SPAWÓW ŚWIATŁOWODOWYCH - do stosowania w panelach i przełącznicach światłowodowych - kaseta mieści od 12 do 24 spawów. Możliwość wprowadzenia różnych profi li tub z kabla liniowego Płyty czołowe dedykowane pod adaptery rozmiaru SC simplex pasują również do adapterów typu E2000, MTRJ, LC duplex. Płyty czołowe dedykowane pod adaptery rozmiaru ST pasują również do adapterów typu FC. 29

32 PRODUKTY ŚWIATŁOWODOWE ZŁĄCZA I ADAPTERY ŚWIATŁOWODOWE Standard ST podstawowe parametry: - zgodność z normami: IEC rodzaj ST MM i ST/PC SM - łączenie bagnetowe - ferrula ceramiczna - obudowa metalowa STSM STSM STSM STSCSM STMM STSCSM Standard SC podstawowe parametry: - zgodne z IEC , ZN-05 TPSA rodzaj SC MM, SC/PC SM i SC/APC SM - łączenie zatrzaskowe push-pull - temp. pracy -40 o C +85 o C SCAPC SCMM SCSM SCSM SCAPC SCMM SCSM SCAPC SCMM 30

33 PRODUKTY ŚWIATŁOWODOWE Standard LC podstawowe parametry: - zgodne z IEC , ZN-05 TPSA rodzaj LC MM, LC/PC SM i LC/APC SM - łączenie zatrzaskowe push-pull - temp. pracy -40 o C +85 o C LCAPC LCSM LCMM LCMM LCMM LCMM LCSM Standard FC podstawowe parametry: - zgodne z IEC , ZN-05 TPSA rodzaj LC MM, LC/PC SM i LC/APC SM - łączenie obrotowe gwintowe - temp. pracy -40 o C +85 o C FCAPC FCSM FCMM FCSM FCAPCSM Standard E2000 podstawowe parametry: - zgodne z IEC , ZN-05 TPSA rodzaj E2000 MM, E2000/PC SM i E2000/APC SM - łączenie zatrzaskowe push-pull, z klapką zabezpieczającą - temp. pracy -40 o C +85 o C FCSCSM E2000APC E2000SM E2PSM E2APC 31

34 PRODUKTY ŚWIATŁOWODOWE Standard MTRJ podstawowe parametry: - zgodne z IEC rodzaj MTRJ MM, MTRJ/PC SM - łączenie zatrzaskowe push-pull - temp. pracy -25 o C +85 o C MTRJMM MTRJMM PIGTAILE I PATCHCORDY ŚWIATŁOWODOWE Patchcordy i pigtaile światłowodowe dostępne są w następujących wersjach: - jednomodowe 9/125µm - wielodomowe 62,5/125 µm - wielodomowe 50/125 µm Dostępne złącza : SC, ST, FC, LC, MTRJ na kablach typu simplex lub duplex. Wybrane przykłady złącz na patchcordach i pigtailach. Więcej złącz, którymi zakańczane są kable światłowodowe na poprzednich stronach. SMA FDDI MU ESCON GNIAZDA NATYNKOWE wykonane w oparciu o adaptery wg. standardu 45x45mm typu MOSAIC - adapter kątowy 45x45mm dla gniazd SC, LX duplex, MTRJ - adapter kątowy 45x45mm dla gniazd ST, FC - adapter kątowy 45x45mm dla gniazd SC duplex 32

35 OSPRZĘT INSTALACYJNY OSPRZĘT DO TWORZENIA SYSTEMÓW MODULARNYCH I GNIAZD A-LAN PLUS MODULARNY PANEL KROSOWY 24 PORTY - pusty panel 24 - portowy ma zastosowanie w tworzeniu rozwiązań opartych na systemie modułów RJ45 typu Keystone. Przystosowany do wypełnienia każdym rodzajem modułów RJ45 A-LAN przedstawionym w tym katalogu. Pozwala na skonstruowanie panela krosowego ekranowanego i nieekranowanego wszystkich kategorii, jednakże polecany szczególnie dla rozwiązań beznarzędziowych oraz kategorii 6 UTP narzędziowej. - wyposażony w masywną półkę montażową i zależnie od zastosowanych gniazd posiada możliwość uziemienia. - symbol: PK020 PANELE ALUMINIOWE PUSTE - rozwiązanie to pozwala na zbudowanie we własnym zakresie: paneli krosowych, listew zasilających lub połącze nia listwy zasilającej z panelem krosowym. Ze względu na możliwość przestawienia uchwytów panele mogą być zastosowane jako gniazda naścienne lub biurkowe. Całość możliwa do zabudowy w oparciu o gniazda zasilające 230V i logiczne kat. 5e i 6 wg. standardu 45x45mm typu MOSAIC. Rozwiązanie szczególnie polecane do małych szaf krosowniczych. - dostępne wymiary pustych paneli: symbol w cenniku PK symbol w cenniku PK019 ADAPTERY MOSAIC PROSTE I KĄTOWE - umożliwiają praktycznie dowolną aranżację gniazd Keystone w oparciu o zabudowę typu Mosaic 45x45 - pozwalają na stosowanie zarówno w rozwiązaniach natynkowych, podtynkowych, podłogowych oraz kanałowych, przystosowane do wszystkich modułów A-LAN - wymiary 22,5x45 adapter pojedynczy i 45x45 adapter podwójny - symbol: OS002, OS003, OS013 33

36 OSPRZĘT INSTALACYJNY GNIAZDA ELEKTRYCZNE 230V - umożliwiają aranżację punktów abonenckich w zabudowie typu MOSAIC 45x45 mm wraz z gniazdami logicznymi opartymi o adaptery do gniazd Keystone. - dostępne z blokadą w kolorze czerwonym (DATA), przeznaczone do zasilania sprzętu IT, blokada uniemożliwia przypadkowe wpięcie innych urządzeń oraz bez blokady - uniwersalne w kolorze białym - wszystkie gniazda występują w wersji pojedynczej oraz zintegrowane podwójne 2M i potrójne 3M - symbole w cenniku: pojedyncze czerwone 45x45 - pz01, 2M czerwone 45x90 zintegrowane - pz02, 3M czerwone 45x135 zintegrowane - pz03 oraz pojedyncze białe 45x45 - pz01b, 2M białe 45x90 zintegrowane - pz02b, 3M białe 45x135 zintegrowane - pz03b ZESTAWY GNIAZD NAŚCIENNYCH ZBUDOWANE Z RAMKI, SUPPORTU I PUSZKI NATYNKOWEJ - dają możliwość integracji gniazd logicznych miedzianych kategorii 5e i 6, UTP i STP oraz światłowodowych standardu ST i SC wraz z siecią elektryczną w jednym punkcie. Pozwalają na tworzenie zintegrowanych gniazd logicznych lub logiczno elektrycznych opartych na standardzie 45x45mm wszystkich kategorii - umożliwiają na praktycznie dowolną aranżację adapterów typu Mosaic 22,5x45 mm lub 45x45 mm z gniazdami elektrycznymi - dostępne wymiary kompletów: 45x45 mm 2M symbol: OS009 90x45mm 4M symbol: OS x45mm 6M symbol: OS014 PUSZKI PODTYNKOWE - po wymianie puszki natynkowej na podtynkową pozwalają utworzyć gniazda logiczno - elektryczne podtynkowe 34

37 OSPRZĘT INSTALACYJNY OSPRZĘT INSTALACYJNY MODUŁY POŁĄCZENIOWE RJ45 KATEGORII 5E I 6 - uniwersalne łączniki kabli krosowych lub instalacyjnych zakończonych wtykiem RJ45, wyposażone w 2 gniazda RJ45. Spełniają wymagania kategorii 5E i 6. - przeznaczone do kabli ekranowanych i nieekranowanych - symbole w cenniku: WT010, WT017, WT018, WT019, WT020 MODUŁY POŁĄCZENIOWE LSA KATEGORII 5E I 6 - przeznaczone do łączenia przewodów bezpośrednio w instalacji bez strat w jakości transmisji - dostępne moduły nieekranowane UTP i ekranowane STP/FTP spełniające wymagania kategorii 5e oraz 6 - wyposażone w złącza szczelinowe LSA - symbole w cenniku: UTP kat. 5e - WT006, STP kat. 5e - WT007, UTP kat. 6 - WT008 EKRANOWANE ORAZ NIEEKRANOWANE WTYKI MODULARNE RJ45 SPEŁNIAJĄCE WYMAGANIA KATEGORII 5E ORAZ 6 - uniwersalne wtyki RJ45 dostępne na kabel okrągły typu drut i linka - zapewniają skuteczne połączenia kabli z gniazdami typu RJ45 35

38 OSPRZĘT INSTALACYJNY OSŁONY WEWNĘTRZNE I ZEWNĘTRZNE DO WTYKÓW MODULARNYCH UTP I FTP - zależnie od potrzeb dostępne są osłony na zewnątrz wtyku RJ45 lub do wewnątrz wtyku RJ45. Zastosowanie osłon wewnętrznych powoduje, że kabel krosowy może być stosowany np. w panelach krosowych lub urządzeniach aktywnych, gdzie gniazda RJ45 usytułowane są bardzo blisko siebie. W tym wypadku osłonka zewnętrzna uniemożliwiałaby wpięcie kabla lub utrudniałaby styk pinów - osłonki dostępne w kolorach żółty, szary, czarny, czerwony, niebieski, zielony ELEMENTY MOCUJĄCE - przeznaczone do mocowania elementów okablowania w szafach krosowych ORGANIZATORY KABLI SPRZĘTOWYCH - OSŁONA - przeznaczone do organizowania i ochrony kabli przy sprzęcie komputerowym, hi-fi, gospodarstwa domowego i biurowym, w domu, sklepie, biurze, warsztacie, fabryce - wszędzie tam, gdzie znajdują się urządzenia zasilane prądem - Prosty w obsłudze aplikator pozwala na szybkie wsunięcie kabli w osłonę - Długość osłony - 1,5 m (można ją przyciąć na żądaną długość), średnica 2,2 lub 3,4 cm - Wykonana z wytrzymałego polipropylenu - symbol w cenniku: PK021, PK022 36

39 OSPRZĘT INSTALACYJNY ORGANIZATORY KABLI SPRZĘTOWYCH - OSŁONA - przeznaczony do organizowania i ochrony kabli przy sprzęcie komputerowym. Łatwy montaż przy biurku pozwala na bezproblemowe zarządzanie przewodami. - symbol w cenniku: PK023 MINI-KOLUMNA ZASILAJĄCA - rozwiązanie pozwalające w bardzo estetyczny sposób doprowadzić zasilanie 230V oraz sieć komputerową i telefoniczną do mebli biurowych, hotelowych, konferencyjnych itp. - kolumna przystosowana jest do wbudowania w blat meblowy. Została wyposażona w bardzo wygodny system PUSH&PULL, który pozwala wysunąć kolumnę, aby podłączyć urządzenie lub po skończonej pracy schować kolumnę w blacie. - posiada wbudowane 3 gniazda zasilające 230V oraz dwa gniazda komputerowe RJ45. - wymiary: wysokość całkowita-300mm, wysokość części wysuwanej ponad blat 202mm, średnica otworu w blacie potrzebnego do zamontowania kolumny 82mm (średnica kolumny 80mm) - symbol w cenniku: PZ020 37
