1 IP67 1

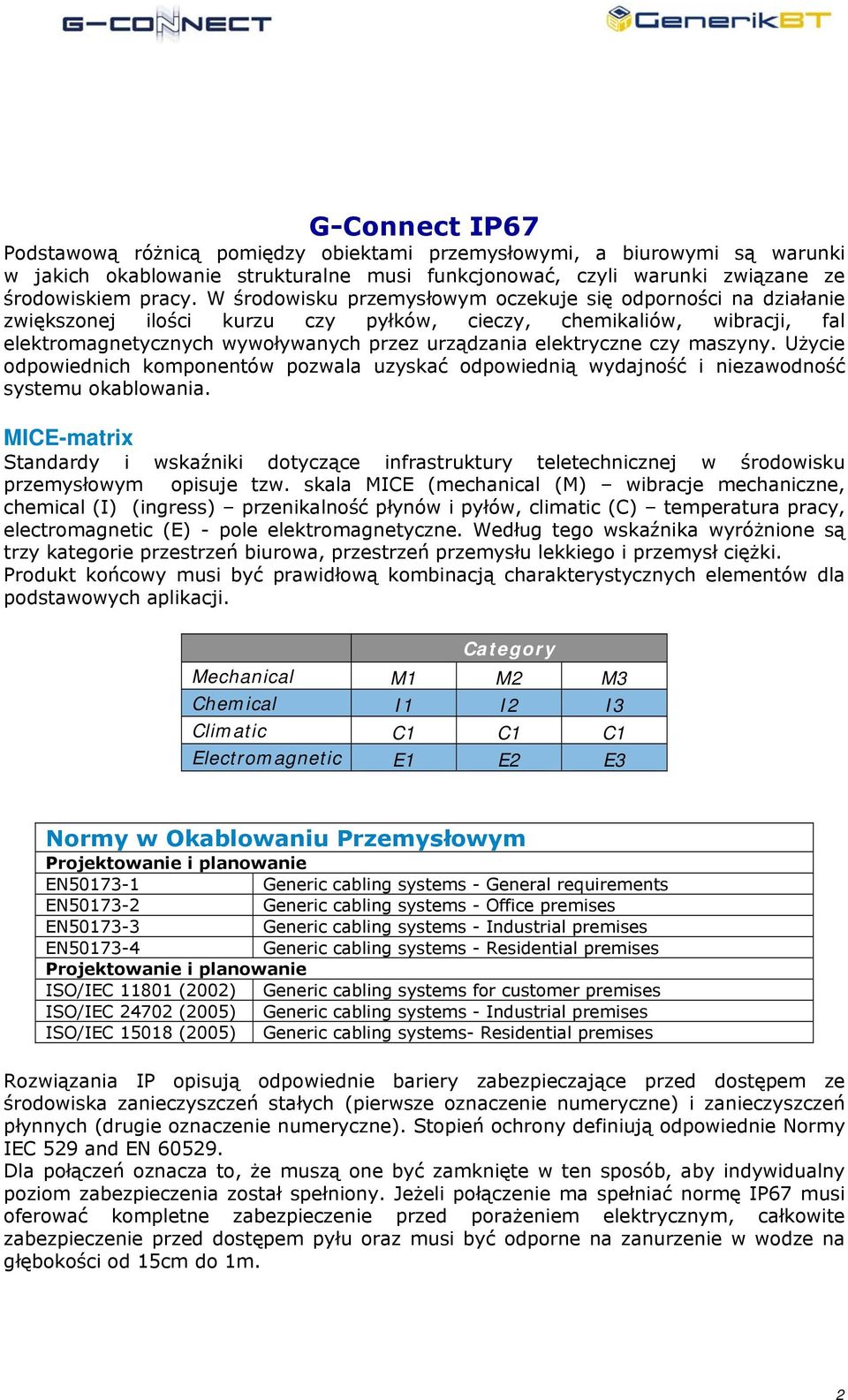

2 G-Connect IP67 Podstawową różnicą pomiędzy obiektami przemysłowymi, a biurowymi są warunki w jakich okablowanie strukturalne musi funkcjonować, czyli warunki związane ze środowiskiem pracy. W środowisku przemysłowym oczekuje się odporności na działanie zwiększonej ilości kurzu czy pyłków, cieczy, chemikaliów, wibracji, fal elektromagnetycznych wywoływanych przez urządzania elektryczne czy maszyny. Użycie odpowiednich komponentów pozwala uzyskać odpowiednią wydajność i niezawodność systemu okablowania. MICE-matrix Standardy i wskaźniki dotyczące infrastruktury teletechnicznej w środowisku przemysłowym opisuje tzw. skala MICE (mechanical (M) wibracje mechaniczne, chemical (I) (ingress) przenikalność płynów i pyłów, climatic (C) temperatura pracy, electromagnetic (E) - pole elektromagnetyczne. Według tego wskaźnika wyróżnione są trzy kategorie przestrzeń biurowa, przestrzeń przemysłu lekkiego i przemysł ciężki. Produkt końcowy musi być prawidłową kombinacją charakterystycznych elementów dla podstawowych aplikacji. Category Mechanical M1 M2 M3 Chemical I1 I2 I3 Climatic C1 C1 C1 Electromagnetic E1 E2 E3 Normy w Okablowaniu Przemysłowym Projektowanie i planowanie EN Generic cabling systems - General requirements EN Generic cabling systems - Office premises EN Generic cabling systems - Industrial premises EN Generic cabling systems - Residential premises Projektowanie i planowanie ISO/IEC (2002) Generic cabling systems for customer premises ISO/IEC (2005) Generic cabling systems - Industrial premises ISO/IEC (2005) Generic cabling systems- Residential premises Rozwiązania IP opisują odpowiednie bariery zabezpieczające przed dostępem ze środowiska zanieczyszczeń stałych (pierwsze oznaczenie numeryczne) i zanieczyszczeń płynnych (drugie oznaczenie numeryczne). Stopień ochrony definiują odpowiednie Normy IEC 529 and EN Dla połączeń oznacza to, że muszą one być zamknięte w ten sposób, aby indywidualny poziom zabezpieczenia został spełniony. Jeżeli połączenie ma spełniać normę IP67 musi oferować kompletne zabezpieczenie przed porażeniem elektrycznym, całkowite zabezpieczenie przed dostępem pyłu oraz musi być odporne na zanurzenie w wodze na głębokości od 15cm do 1m. 2

3 Pierwsza cyfra Klasa ochrony przed kontaktem i przenikaniem ciał stałych Druga cyfra Klasa ochrony przed przenikaniem cieczy 0 Brak ochrony 0 Brak ochrony 1 Ochrona przed dużymi ciałami stałymi (ø 50mm) 2 Ochrona przed ciałami stałymi (ø 12,5mm) 2 3 Ochrona przed ciałami stałymi (ø 2,5mm) 3 4 Ochrona przed ciałami stałymi (ø 1mm) 4 5 Ograniczona ochrona przed dostępem pyłu 5 6 Całkowita ochrona przed dostępem pyłu 6 1 Ochrona przed pionowo spadającymi kroplami 7 8 Ochrona przed bezpośrednim natryskiem wody pod kątem do 15 od pionu Ochrona przed bezpośrednim natryskiem wody pod kątem do 60 od pionu Ochrona przed rozpylona wodą padającą ze wszystkich kierunków, dopuszczalny ograniczony wpływ wody Ochrona przed strugami wody o niskim ciśnieniu padającymi ze wszystkich kierunków, dopuszczalny ograniczony wpływ wody Ochrona przed silnymi strugami wody padającymi ze wszystkich kierunków, dopuszczalny ograniczony wpływ wody Ochrona przed wpływem zanurzenia na głębokość od 15cm do 1m Ochrona przed długotrwałym zanurzeniem pod ciśnieniem na głębokości powyżej 1m 3

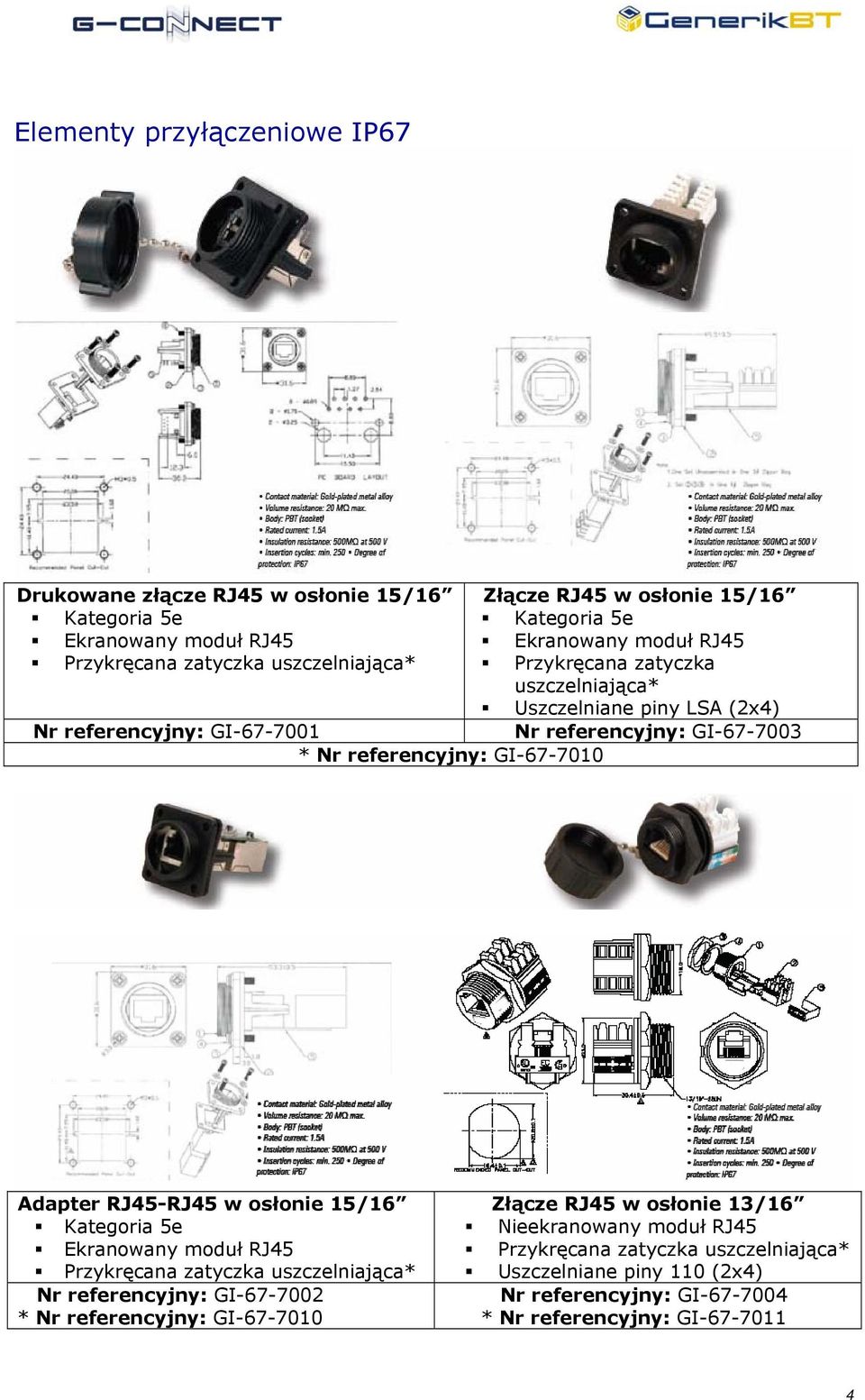

4 Elementy przyłączeniowe IP67 Drukowane złącze RJ45 w osłonie 15/16 Złącze RJ45 w osłonie 15/16 Kategoria 5e Kategoria 5e Ekranowany moduł RJ45 Ekranowany moduł RJ45 Przykręcana zatyczka uszczelniająca* Przykręcana zatyczka uszczelniająca* Uszczelniane piny LSA (2x4) Nr referencyjny: GI Nr referencyjny: GI * Nr referencyjny: GI Adapter RJ45-RJ45 w osłonie 15/16 Złącze RJ45 w osłonie 13/16 Kategoria 5e Nieekranowany moduł RJ45 Ekranowany moduł RJ45 Przykręcana zatyczka uszczelniająca* Przykręcana zatyczka uszczelniająca* Uszczelniane piny 110 (2x4) Nr referencyjny: GI Nr referencyjny: GI * Nr referencyjny: GI * Nr referencyjny: GI

5 Skrzynka dystrybucyjna kat. 5e 13/16 Pokrywa antykurzowa 13/16 2xRJ45 nieekranowane* Przykręcana pokrywa 4xRJ45 nieekranowane** antykurzowa Przykręcana pokrywa antykurzowa Złącza kategorii 5e (110) Uszczelniana * Nr referencyjny: GI **Nr referencyjny: GI Nr referencyjny: GI

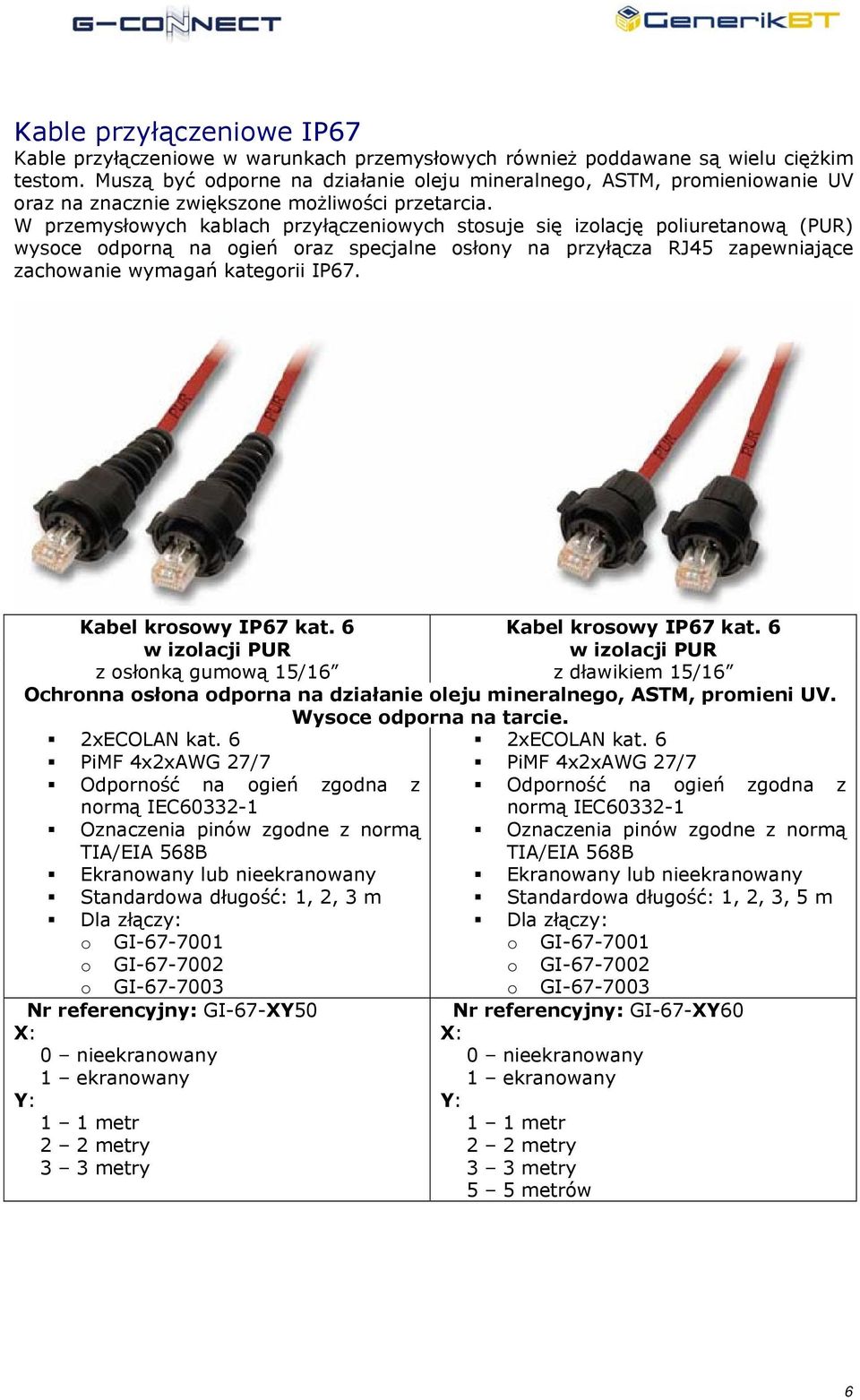

6 Kable przyłączeniowe IP67 Kable przyłączeniowe w warunkach przemysłowych również poddawane są wielu ciężkim testom. Muszą być odporne na działanie oleju mineralnego, ASTM, promieniowanie UV oraz na znacznie zwiększone możliwości przetarcia. W przemysłowych kablach przyłączeniowych stosuje się izolację poliuretanową (PUR) wysoce odporną na ogień oraz specjalne osłony na przyłącza RJ45 zapewniające zachowanie wymagań kategorii IP67. Kabel krosowy IP67 kat. 6 Kabel krosowy IP67 kat. 6 w izolacji PUR w izolacji PUR z osłonką gumową 15/16 z dławikiem 15/16 Ochronna osłona odporna na działanie oleju mineralnego, ASTM, promieni UV. Wysoce odporna na tarcie. 2xECOLAN kat. 6 PiMF 4x2xAWG 27/7 Odporność na ogień zgodna z normą IEC Oznaczenia pinów zgodne z normą TIA/EIA 568B Ekranowany lub nieekranowany Standardowa długość: 1, 2, 3 m Dla złączy: o GI o GI o GI Nr referencyjny: GI-67-XY50 X: 0 nieekranowany 1 ekranowany Y: 1 1 metr 2 2 metry 3 3 metry 2xECOLAN kat. 6 PiMF 4x2xAWG 27/7 Odporność na ogień zgodna z normą IEC Oznaczenia pinów zgodne z normą TIA/EIA 568B Ekranowany lub nieekranowany Standardowa długość: 1, 2, 3, 5 m Dla złączy: o GI o GI o GI Nr referencyjny: GI-67-XY60 X: 0 nieekranowany 1 ekranowany Y: 1 1 metr 2 2 metry 3 3 metry 5 5 metrów 6

7 Kabel krosujący IP67 kat.6 w izolacji PUR Kabel krosujący IP67 kat.6 w izolacji PUR Kabel krosujący kat.6 w izolacji PUR Z dławikiem 13/16 lub 15/16 Z dławikiem 13/16 Bez dławika Ochronna osłona odporna na działanie oleju mineralnego, ASTM, promieni UV. Wysoce odporna na tarcie 2xECOLAN kat. 6 2xECOLAN kat. 6 PiMF ekranowany PiMF ekranowany PiMF 4x2xAWG 27/7 PiMF 4x2xAWG 27/7 Odporność na ogień zgodna z normą IEC Odporność na ogień zgodna z normą IEC Oznaczenia pinów zgodne z normą TIA/EIA 568B Oznaczenia pinów zgodne z normą Standardowa długość: 1, TIA/EIA 568B 2, 3 m Standardowa długość: Dla złączy: 1, 2, 3 m o GI Dla złączy: Dla złączy: o GI o GI o RJ45 o GI o GI Nr ref: GI-67-1Y49 Nr ref: GI-67-1Y62 Nr ref: GI-67-1Y48 Y: 1 1 metr 2 2 metry 3 3 metry Y: 1 1 metr 2 2 metry 3 3 metry 2xTM21 HIROSE kat. 6 PiMF ekranowany PiMF 4x2xAWG 27/7 Odporność na ogień zgodna z normą IEC Oznaczenia pinów zgodne z normą TIA/EIA 568B Standardowa długość: 1, 2, 3 m Y: 1 1 metr 2 2 metry 3 3 metry 7

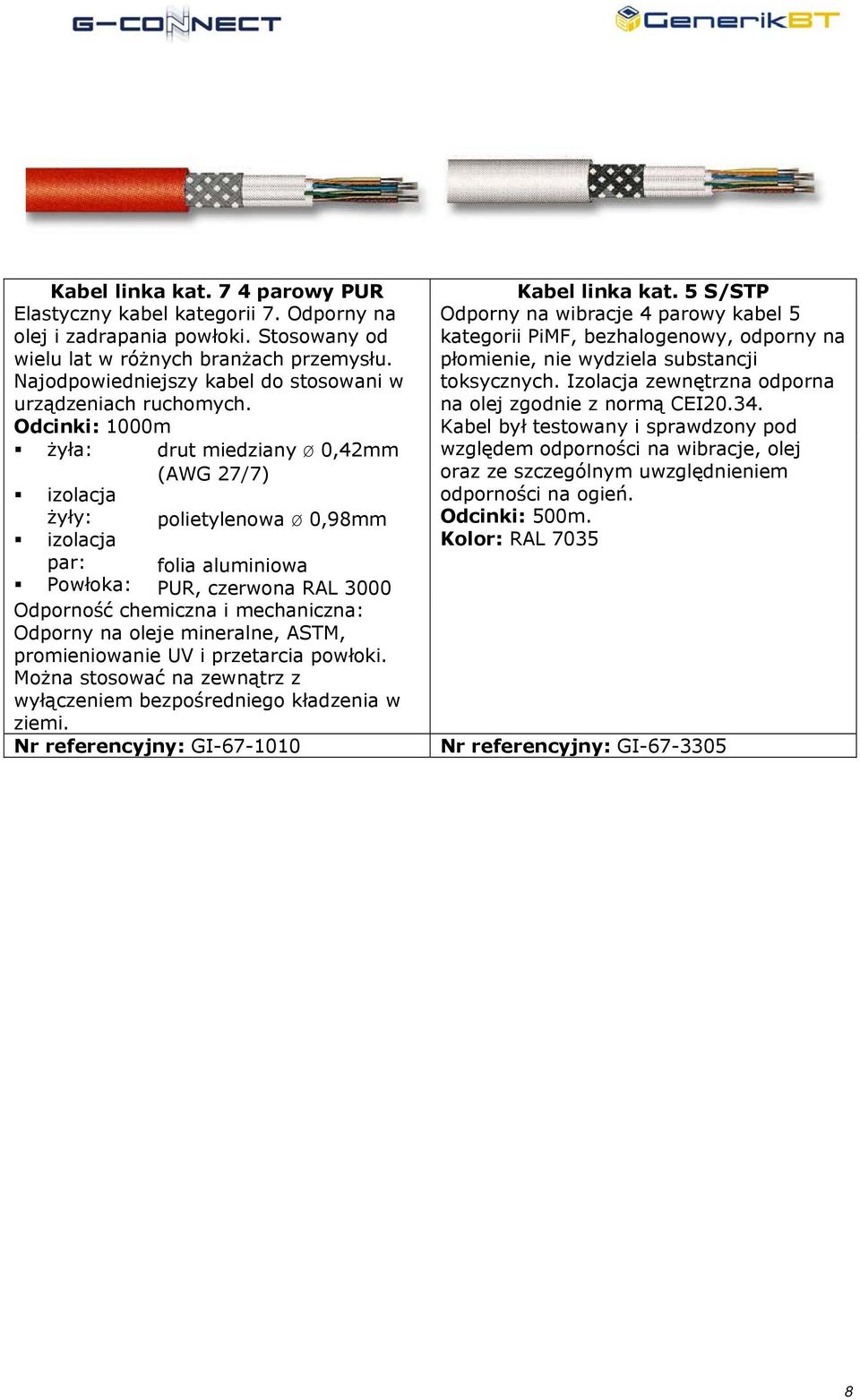

8 Kabel linka kat. 7 4 parowy PUR Elastyczny kabel kategorii 7. Odporny na olej i zadrapania powłoki. Stosowany od wielu lat w różnych branżach przemysłu. Najodpowiedniejszy kabel do stosowani w urządzeniach ruchomych. Odcinki: 1000m żyła: drut miedziany Ø 0,42mm (AWG 27/7) izolacja żyły: polietylenowa Ø 0,98mm izolacja par: folia aluminiowa Powłoka: PUR, czerwona RAL 3000 Odporność chemiczna i mechaniczna: Odporny na oleje mineralne, ASTM, promieniowanie UV i przetarcia powłoki. Można stosować na zewnątrz z wyłączeniem bezpośredniego kładzenia w ziemi. Nr referencyjny: GI Kabel linka kat. 5 S/STP Odporny na wibracje 4 parowy kabel 5 kategorii PiMF, bezhalogenowy, odporny na płomienie, nie wydziela substancji toksycznych. Izolacja zewnętrzna odporna na olej zgodnie z normą CEI Kabel był testowany i sprawdzony pod względem odporności na wibracje, olej oraz ze szczególnym uwzględnieniem odporności na ogień. Odcinki: 500m. Kolor: RAL 7035 Nr referencyjny: GI

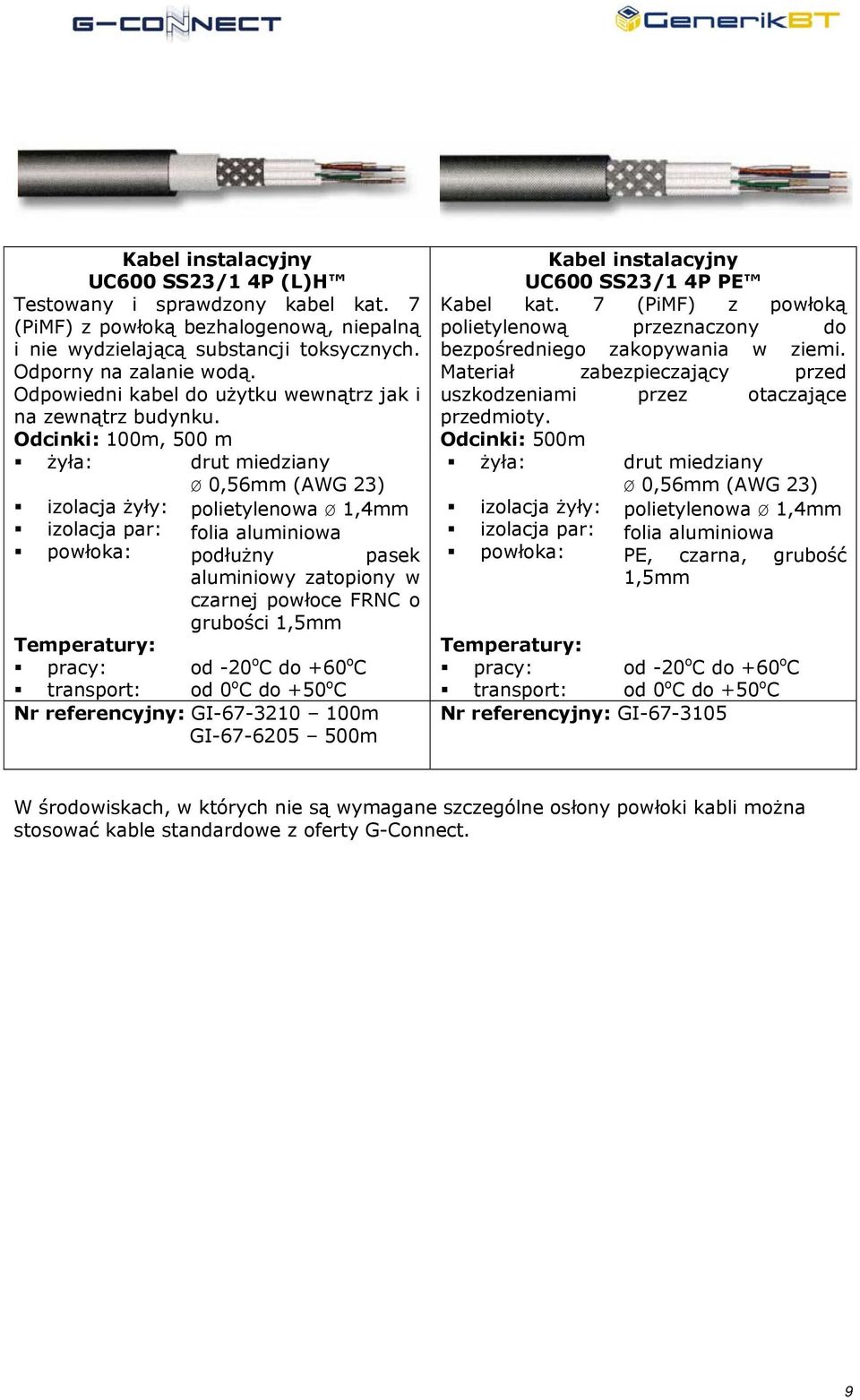

9 Kabel instalacyjny UC600 SS23/1 4P (L)H Testowany i sprawdzony kabel kat. 7 (PiMF) z powłoką bezhalogenową, niepalną i nie wydzielającą substancji toksycznych. Odporny na zalanie wodą. Odpowiedni kabel do użytku wewnątrz jak i na zewnątrz budynku. Odcinki: 100m, 500 m żyła: drut miedziany Ø 0,56mm (AWG 23) izolacja żyły: polietylenowa Ø 1,4mm izolacja par: folia aluminiowa powłoka: podłużny pasek Temperatury: pracy: transport: aluminiowy zatopiony w czarnej powłoce FRNC o grubości 1,5mm od -20 o C do +60 o C od 0 o C do +50 o C Nr referencyjny: GI m GI m Kabel instalacyjny UC600 SS23/1 4P PE Kabel kat. 7 (PiMF) z powłoką polietylenową przeznaczony do bezpośredniego zakopywania w ziemi. Materiał zabezpieczający przed uszkodzeniami przez otaczające przedmioty. Odcinki: 500m żyła: drut miedziany Ø 0,56mm (AWG 23) izolacja żyły: polietylenowa Ø 1,4mm izolacja par: folia aluminiowa powłoka: PE, czarna, grubość 1,5mm Temperatury: pracy: od -20 o C do +60 o C transport: od 0 o C do +50 o C Nr referencyjny: GI W środowiskach, w których nie są wymagane szczególne osłony powłoki kabli można stosować kable standardowe z oferty G-Connect. 9

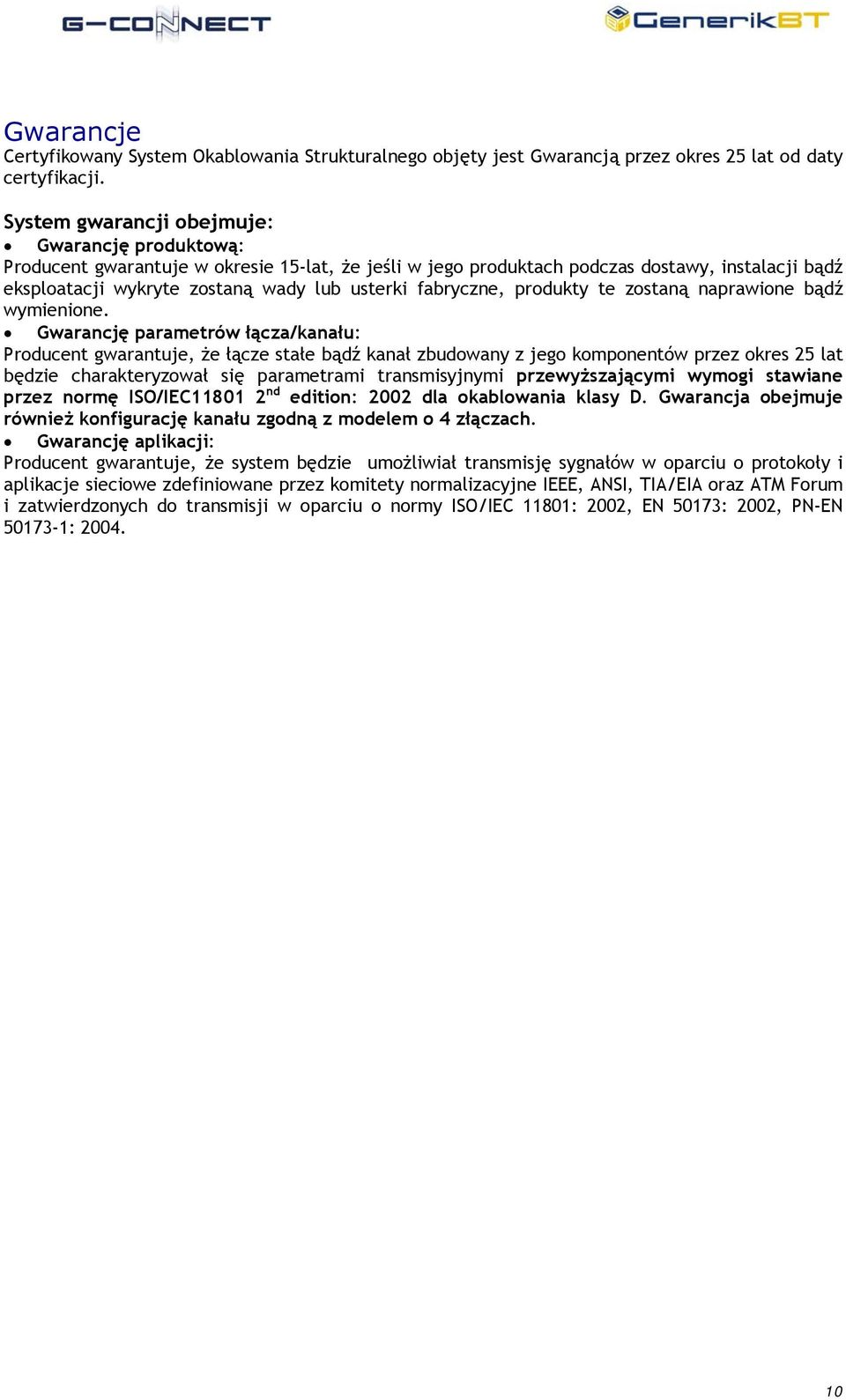

10 Gwarancje Certyfikowany System Okablowania Strukturalnego objęty jest Gwarancją przez okres 25 lat od daty certyfikacji. System gwarancji obejmuje: Gwarancję produktową: Producent gwarantuje w okresie 15-lat, że jeśli w jego produktach podczas dostawy, instalacji bądź eksploatacji wykryte zostaną wady lub usterki fabryczne, produkty te zostaną naprawione bądź wymienione. Gwarancję parametrów łącza/kanału: Producent gwarantuje, że łącze stałe bądź kanał zbudowany z jego komponentów przez okres 25 lat będzie charakteryzował się parametrami transmisyjnymi przewyższającymi wymogi stawiane przez normę ISO/IEC nd edition: 2002 dla okablowania klasy D. Gwarancja obejmuje również konfigurację kanału zgodną z modelem o 4 złączach. Gwarancję aplikacji: Producent gwarantuje, że system będzie umożliwiał transmisję sygnałów w oparciu o protokoły i aplikacje sieciowe zdefiniowane przez komitety normalizacyjne IEEE, ANSI, TIA/EIA oraz ATM Forum i zatwierdzonych do transmisji w oparciu o normy ISO/IEC 11801: 2002, EN 50173: 2002, PN-EN :
