1 Wyświetlacze prędkości EVOLIS ROZWIĄZANIA DLA BEZPIECZEŃSTWA RUCHU DROGOWEGO 2019 smart & safety TRAFFICOM TECHNOLOGIES SP. Z 0.0. Ul. Kolumba 60 lok Szczecin tel biuro@traffi-tech.pl 1

2 TRAFFICOM Technologies Sp. z o.o. jest firmą dostarczającą gotowe rozwiązania i systemy z zakresu zarządzania mobilnością i bezpieczeństwem ruchu drogowego. Firma powstała z pasji i chęci dostarczania zaawansowanych systemów zarządzania mobilnością i bezpieczeństwa ruchu drogowego przy wykorzystaniu nowoczesnych technologii. Głównym obszarem naszej działalności jest budowa inteligentnych systemów bezpieczeństwa ruchu drogowego (aktywne przejścia dla pieszych, zarządzanie prędkością, ostrzeganie o miejscach niebezpiecznych, wyświetlacze prędkościitp.). Dostarczamy technologię w postaci inteligentnych systemów zarządzania parkingami ulicznymi oraz wielkopowierzchniowymi parkingami otwartymi. Usługi świadczymy w sposób kompleksowy, uwzględniając wszystkie etapy procesu budowlanego (koncepcja - wycena - projekt - budowa - utrzymanie). Zapewniamy fachowe doradztwo przy doborze konkretnych rozwiązań. TRAFFICOM Technologies Sp. z o.o. ul. Kolumba 60 lok Szczecin Tel biuro@traffi-tech.pl 2

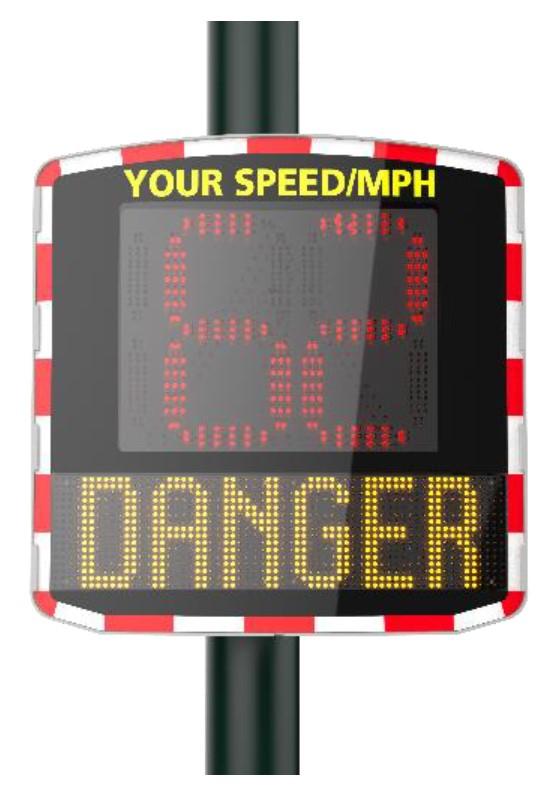

3 Wyświetlacz prędkości EVOLIS 3

4 DLACZEGO STOSOWAĆ wyświetlacz prędkości EVOLIS: zastosowanie wyświetlacza prędkości EVOLIS zapewnia poprawę bezpieczeństwa ruchu drogowego o 15 25% urządzenie charakteryzuje się dużą wydajnością i niezawodnością, jest to urządzenie charakteryzujące się dużą popularnością wśród lokalnych społeczności, kierowców i dzieci, umożliwia ciągłą analizę parametrów ruchu drogowego jak natężenie ruchu, prędkość pojazdów i tworzenie różnych statystyk, wykresów, histogramów. Stanowi stałą stację zbierania danych o ruchu drogowych. JAK DZIAŁA wyświetlacz prędkości EVOLIS: Radarowy wyświetlacz prędkości służy do uspokojenia ruchu poprzez konfrontację kierowców z prędkością, jaką się poruszają. Zazwyczaj instaluje się je przy wjeździe do miejscowości, przejściach i szkołach. Prędkość jest wykrywana przez radar dopplera umieszczony w obudowie wyświetlacza prędkości. Radar wysyła fale radarowe, częstotliwość fal odbijanych przez pojazd pozwala dokładnie obliczyć jego prędkość. Jeśli prędkość jest poniżej dopuszczalnej prędkości, wówczas jest wyświetlana w kolorze zielonym lub bursztynowym. Przekroczenie prędkości wyświetli jej wartość w kolorze czerwonym. Komunikaty mogą być również wyświetlane zgodnie z wykrytą prędkością (zwolnij, niebezpieczeństwo). Oprócz funkcji uspokojenia ruchu, radarowy znak prędkości zapewnia również zbieranie niezbędnych danych o ruchu drogowym (średnia i maksymalna prędkość, kwantyle prędkości, liczba pojazdów), które są niezbędne do efektywnego zarządzania ruchem, projektowania organizacji ruchu, zarządzania prędkością. Aby osiągnąć znaczne zmniejszenie prędkości, ważne jest, aby konfrontować kierowców z nadmierną prędkością tak długo, jak to możliwe. Można to osiągnąć poprzez wybór miejsca o dobrych warunkach widoczności (przed łukiem, prosta od 50 do 250 metrów). 4

Charakterystyka wyświetlacza prędkości EVOLIS Dokładność i niezawodność Dzięki rozwiązaniom technologiczny zainstalowano ponad 17000 wyświetlaczy EVOLIS na całym świecie Smart Komunikacja z

5 Charakterystyka wyświetlacza prędkości EVOLIS Dokładność i niezawodność Dzięki rozwiązaniom technologiczny zainstalowano ponad wyświetlaczy EVOLIS na całym świecie Smart Komunikacja z wyświetlaczem: USB, Bluetooth, GPRS Rejestruje dane o ruchu po obu stronach ruchu Czytelność 3 rzędy diod LED dla cyfr prędkości Duża matryca komunikatów Trójkolorowy wyświetlacz prędkości Łatwy montaż Wstępnie zaprogramowane parametry, waga <8 kg, zestaw łatwy montaż nawet dla jednej osoby Odporny i wytrzymały Na warunki atmosferyczne dzięki konstrukcji wykonanej z żywicy ABS 5

RADAR prędkości wyświetlacza EVOLIS: Radar prędkości, wykorzystujący zjawisko dopplera jest kluczowym elementem wyświetlacza prędkości EVOLIS.

6 RADAR prędkości wyświetlacza EVOLIS: Radar prędkości, wykorzystujący zjawisko dopplera jest kluczowym elementem wyświetlacza prędkości EVOLIS. Radar zapewnia najbardziej precyzyjne wykrywanie prędkości z możliwie dalekiej odległości. Charakterystyka: dokładność: +/- 1% zasięg: do 300 metrów (regulowany) wykrywanie: obie strony ruchu. Wyświetlana jest tylko prędkość nadjeżdżających pojazdów. Dane pojazdów nadjeżdżających i wyjeżdżających są gromadzone i zapisywane w celu generowania statystyk ruchu drogowego. kąt: 12 w poziomie 25% w pionie certyfikowany ETSI EN / ROHS i CE EG 6

CZERWONY w przypadku przekroczenia prędkości (miganie w przypadku prędkości znacznego przekroczenia prędkości) blokowanie

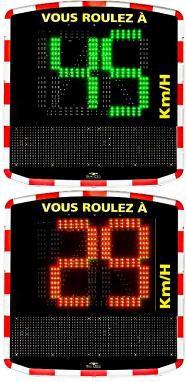

7 Komunikaty wyświetlacza EVOLIS: W zależności od ustawionych prędkości na wyświetlaczu wyświetlane są komunikaty w trzech kolorach: ZIELONY lub POMARAŃCZOWY w przypadku prędkości poniżej dopuszczalnej prędkości lub zbliżania się do tej prędkości, CZERWONY w przypadku przekroczenia prędkości (miganie w przypadku prędkości znacznego przekroczenia prędkości) blokowanie wyświetlanie prędkości po określonym limicie, aby zapobiec efektowi wyścigu. Następnie wyświetlany jest znak ostrzegawczy A-30. 7

Wymiary i zasilanie wyświetlacza EVOLIS: wymiary 70 cm

8 Wymiary i zasilanie wyświetlacza EVOLIS: wymiary 70 cm x 70 x x 15 cm, waga ok. 8 kg, Zasilanie akumulatorowe Zasilanie z sieci energetycznej Zasilanie z oświetlenia z zasilaniem buforowym (akumulator). Bateria ładowana w nocy zapewnia pracę w ciągu dnia. Panel słoneczny 85 W (wymiary 120 cm x 55 cm). Dwa akumulatory 12 V, 22Ah. 8

Modyfikacja ustawień wyświetlacza EVOLIS: Ustawienia można modyfikować za pomocą: 1. Pokrętło ustawień 2. Oprogramowanie do konfiguracji Evocom 1.

9 Modyfikacja ustawień wyświetlacza EVOLIS: Ustawienia można modyfikować za pomocą: 1. Pokrętło ustawień 2. Oprogramowanie do konfiguracji Evocom 1. Pokrętło ustawień(ustawienia fabryczne) Aby uprościć instalację i uniknąć konfiguracji komputera, znak radaru Evolis zapewnia wstępnie ustawione parametry związane z różnymi rodzajami obowiązujących ograniczeń prędkości (ograniczone do obszarów 30 km/h, 50 km/h). Podczas instalowania lub zmiany lokalizacji wystarczy obrócić pokrętło, aby wybrać prawidłowe ustawienia odpowiadające ograniczeniu prędkości. Przykład ustawienia fabrycznego dla obszaru 50 km/h: Kolory z zielono-czerwonym przy 51 km/h Miga przy 55 km/h Próg zapobiegający zapisowi: brak wskazania prędkości przy 60 km/h efekt wyścigu Wiadomość 1 przy 50 km/h Wiadomość 2 przy 60 km/h 9

USB) Bluetooth (zabezpieczony kodem) z komputerem, tabletem lub smartfonem (Android lub

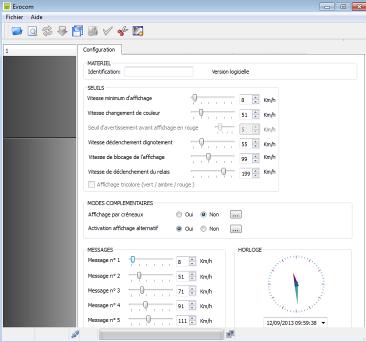

10 2. Konfiguracja za pomocą oprogramowania Evocom a. Komunikacja z wyświetlaczem prędkości EVOLIS USB (bezpieczny klucz dostępu do wtyczki USB) Bluetooth (zabezpieczony kodem) z komputerem, tabletem lub smartfonem (Android lub Windows) Internet, GPRS (wymagana karta SIM). b. Zmiany parametrów wyświetlacza za pomocą oprogramowania Evocom dla Windows: 10

Zbieranie danych o ruchu za pomocą wyświetlacza EVOLIS: Dane są gromadzone za pomocą oprogramowania Evocom. Następnie są analizowane za pomocą oprogramowania Evograph (wersja nieograniczona).

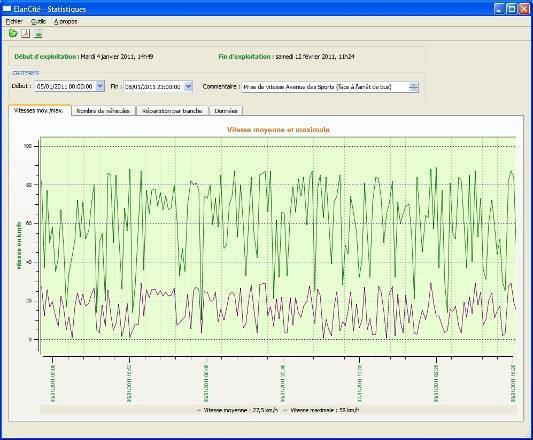

11 Zbieranie danych o ruchu za pomocą wyświetlacza EVOLIS: Dane są gromadzone za pomocą oprogramowania Evocom. Następnie są analizowane za pomocą oprogramowania Evograph (wersja nieograniczona). Można generowania wykresów: rozkład pojazdów według zakresu prędkości maksymalna prędkość percentyle: V30, V50 i V85 natężenie ruchu samochodowego Dane mogą być eksportowane do Excela w celu dalszej analizy lub bezpośrednio jako raporty pdf do wysyłania, drukowania i prezentacji wideo. 11

12 12

13 Wszelkie prawa zastrzeżone 13
