System podnośników AVENTOS HS front uchylno-nachodzący

Transkrypt

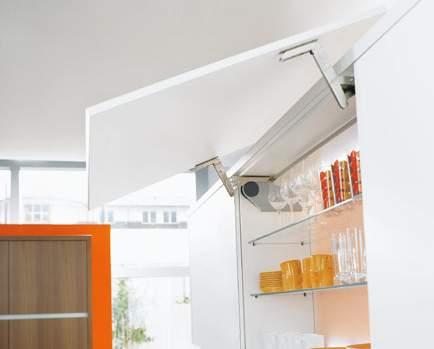

1 AVENTOS HS front uchylno-nachodzący Czy front unoszony ponad korpus może poruszać się delikatniej? AVENTOS HS unosi front ponad korpus i jest doskonałym rozwiązaniem dla dużych frontów. To też odpowiednie rozwiązanie do szafek z górną listwą ozdobną. zamyka się delikatnie i cicho, dzięki BLUMOTION otwiera się bez trudu zatrzymuje się w każdej pozycji otwarcia oferuje łatwy dostęp do wnętrza szafki odpowiedni dla szafek z górną listwą ozdobną mały program, duże spektrum zastosowania prosty montaż i regulacja stabilny, także w przypadku szerokich frontów długi okres użytkowania żadnych wystających elementów w opcji: SERVO-DRIVE do AVENTOS, elektryczne wspomaganie ruchu do frontów szafek górnych Otwieranie i zamykanie łatwe i wygodne AVENTOS HS oferuje komfort ruchu, który zachwyca. Nawet ciężkie fronty można otworzyć bez trudu. Bezstopniowa funkcja stop zapewnia zatrzymanie frontu na dowolnej wysokości Zintegrowany BLUMOTION sprawia, że zarówno ciężkie jak i lekkie fronty zamykają się delikatnie i cicho Inne korzyści, które przekonają Państwa klientów Długi okres użytkowania Głównym elementem siłownika jest solidny zestaw sprężyn. Zapewnia on okuciu trwałość i długi okres użytkowania Brak wystających elementów Wypinany podnośnik teleskopowy to zaleta przy produkcji mebli i montażu kuchni Listwy ozdobne Korpusy z listwą ozdobną można bez problemu łączyć z AVENTOS HS. Dzięki temu pojawiają się dodatkowe możliwości projektowania mebli kuchennych 52

2 AVENTOS HS front uchylno-nachodzący Przegląd Rozwiązanie Wersja standard SERVO-DRIVE Strona Akcesoria Wkręty 88 Wiertło samocentrujące 88 Amortyzator 88 Wkrętak 89 Bit krzyżakowy 89 Rys. Montaż, demontaż i regulacja Montaż, demontaż i regulacja 54 Rys. Dyrektywa o maszynach Mebel z SERVO-DRIVE do AVENTOS nie podlega ustaleniom Dyrektywy 2006/42/EG dotyczącej maszyn, o ile mebel ten jest przeznaczony do użytku domowego. Dyrektywa jest stosowana w odniesieniu do mebli znajdujących się w przestrzeniach biurowych oraz wnętrzach publicznych i obowiązuje przy wprowadzaniu produktu do obrotu na terenie Europejskiego Obszaru Gospodarczego (EOG) + Szwajcaria + Turcja. Normy względnie dyrektywy innych krajów są objęte certyfikacją TÜV. Szczegółowe informacje o dyrektywie maszynowej Piktogramy Artykuł na zapytanie Informacje ogólne Akcesoria Wąska ramka aluminiowa SERVO-DRIVE do AVENTOS Planowanie AVENTOS HS front uchylno-nachodzący Front drewniany Szeroka ramka aluminiowa 53

3 AVENTOS HS front uchylno-nachodzący Wersja standard SERVO-DRIVE idealny do dużych, pojedynczych frontów wysokość korpusu KH mm szerokość korpusu KB do 1800 mm zamyka się delikatnie i cicho, dzięki BLUMOTION mały nakład siły podczas otwierania komfortowy, płynny ruchu dzięki bezstopniowej funkcji stop montaż bez użycia narzędzi regulacja frontu w trzech wymiarach prosta, bezstopniowa regulacja siłownika Siłownik Do wyboru właściwego siłownika należy znać wysokość korpusu KH i wagę frontu łącznie z uchwytem Przykład Wysokość korpusu KH = 600 mm Ciężar frontu = 10 kg Wybór siłownika = 20S2E00.05 KH = 602 mm > 600 mm KH = 603 mm > 605 mm W przypadku spornych, granicznych danych zalecamy silniejszy siłownik! Wersja standard SERVO-DRIVE Informacje o zamawianiu 1 Zestaw siłowników Wysokość korpusu KH mm 20S2A S2B S2C S2A S2B S2C Wysokość korpusu KH mm 20S2D S2E S2F S2D S2E S2F Wysokość korpusu KH mm 20S2G S2H S2I x Symetryczny siłownik 10 x Wkręt do płyty wiórowej Ø 4 x 35 mm KH Wysokość korpusu 54 3 Zestaw zaślepek Tworzywo HGR SW TGR 20S8000 Zestaw zaślepek do SERVO-DRIVE Tworzywo HGR SW TGR 21S8000 3a 1 x Zaślepka lewa, duża 3b 1 x Zaślepka prawa, duża 3c 2 x Zaślepka okrągła 3 3a 1 x Zaślepka lewa, duża SERVO-DRIVE 3b 1 x Zaślepka prawa, duża 3c 2 x Zaślepka okrągła 3d 2 x Włącznik SERVO-DRIVE 3e 4 x Dystans Blum, Ø 5 mm S2G S2H S2I a 1 x Zestaw podnośników SERVO-DRIVE lewy 2b 1 x Zestaw podnośników SERVO-DRIVE prawy 2c 2 x Zaślepka do stabilizacji poprzecznej 21S Zestaw podnośników do SERVO-DRIVE Stal NI S NI 2a 1 x Zestaw podnośników lewy 2b 1 x Zestaw podnośników prawy 2c 2 x Zaślepka do stabilizacji poprzecznej Zestaw podnośników Stal

4 AVENTOS HS front uchylno-nachodzący Wersja standard SERVO-DRIVE Informacje o zamawianiu 4 Zestaw mocowań frontu Rozwiązanie Fronty drewniane i z szeroką ramką aluminiową ¹ 20S4200 Wąskie ramki aluminiowe 20S4200A ¹ Do frontów drewnianych stosować 4 wkręty do płyty wiórowej (609.1x00) na stronę ¹ Do szerokich ramek aluminiowych stosować 4 blachowkręty ( ) na stronę 4 Mocowanie frontu Rozwiązanie Cienkie fronty 20S42T1 EXPANDO T do cienkich frontów zob. strony ze wskazówkami 5 Reling stabilizacji poprzecznej Długość (mm) Średnica (mm) 1061 Ø 16 20Q1061UN Do przycięcia Wymiar Szerokość wewnętrzna korpusu LW 129 mm Szerokość wewnętrzna korpusu LW 164 mm Zestaw łączników do stabilizacji poprzecznej Od szerokości wewnętrznej korpusu LW 1190 mm Średnica (mm) Aluminium Ø 16 20Q153ZN 1 x Element łączący 1 x Uchwyt 2 x Zaślepka do stabilizacji poprzecznej Przekrój dla 5 Szerokość wewnętrzna korpusu LW / mm Szerokość wewnętrzna korpusu LW / mm 6 Zestaw SERVO-DRIVE Tworzywo R FA000 6a 1 x Jednostka napędu 6b 1 x Przewód zasilający, 1500 mm 6c 1 x Złącze pinowe 6d 2 x Końcówka ochronna przewodu Przy korpusach połączonych wspólnym frontem zalecamy stosowanie jednej jednostki napędu SERVO-DRIVE na korpus! 7 Zasilacz Blum 24 W Pakiet językowy Pakiet językowy A Z10NE030A E Z10NE030E B Z10NE030B F Z10NE030F C Z10NE030C G Z10NE030G D Z10NE030D H Z10NE030H Łącznie z instrukcją montażu Bez przewodu sieciowego Pakiet językowy A DE, EN, FR, IT, NL E CS, HU, PL, SK B DA, EN, FI, NO, SV F BG, ET, LT, LV, RO, RU C EL, EN, HR, SL, SR, TR G EN, ES, FR D EN, ES, FR, IT, PT H EN, ZH Oznaczenia języka zgodnie z ISO Uchwyt zasilacza Tworzywo WGR Z10NG120 Do zasilacza Blum 24 W HGR SW TGR NI Akcesoria Jasnoszary Jedwabiście biały Ciemnoszary Niklowany R7037 WGR S W RAL 7037 ciemnoszary Jasnoszary Czarny Biały 9 Przewód sieciowy Rynek Rynek Europa Z10M200E CH Z10M200C US, CA Z10M200U JP Z10M200J BR Z10M200S.01 UK Z10M200B DK Z10M200D IL Z10M200I AU Z10M200K CN Z10M200N AR Z10M200A IN Z10M200H CL Z10M200L TW Z10M200T ZA Z10M200Z Europa ¹ Z10M200E.OS ¹ Bez wtyczki Alternatywa dla 7, 8, 9 Zasilacz Blum z wtyczką 12 W Przeznaczony tylko do jednej jednostki napędu Pakiet Zasilacz językowy Zasilacz Pakiet językowy E A Z10NA30EAF E F Z10NA30EFF E B Z10NA30EBF B A Z10NA30BAF E C Z10NA30ECF K D Z10NA30KDF E D Z10NA30EDF U G Z10NA30UGF E E Z10NA30EEF Zasilacz ¹ E B K U 1 x Zasilacz Blum z wtyczką 12 W Łącznie z przewodem, 1120 mm (możliwość przedłużenia do max mm) Inne kombinacje na zapytanie ¹ Szczegółowa lista rynków znajduje się w rozdziale Informacje Kabel zasilający i końcówka ochronna przewodu Długość (m) 8 S Z10K800AE 6b 1 x Kabel zasilający 6d 5 x Końcówka ochronna przewodu Stosowany jako przewód zasilający Do przycięcia Złącze pinowe i końcówka ochronna przewodu Tworzywo S Z10V100E.01 6c 1 x Złącze pinowe 6d 2 x Końcówka ochronna przewodu Montaż bez użycia narzędzi Uchwyt przewodu Tworzywo W Z10K0009 Np. do mocowania kabla zasilającego Strony ze wskazówkami Przegląd AVENTOS HS 53 System mocowania do cienkich frontów EXPANDO T 588 Zalecenie montażowe i wyłączenie odpowiedzialności EXPANDO T 589 Akcesoria ogólne 88 Planowanie 56 Planowanie dystans Blum 57 Planowanie włącznik SERVO-DRIVE 57 SERVO-DRIVE uno lista rynków 706 Przegląd pomoce montażowe 595 Wartości przybliżone dla wagi frontu 692 Inne informacje techniczne 686 Montaż, demontaż i regulacja 55

5 AVENTOS HS front uchylno-nachodzący Wersja standard SERVO-DRIVE Planowanie Pozycja wiercenia Wymiary zabudowy 5 x wkręt do płyty Ø 4 x 35 mm Nawiercenie pod przewód zasilający SERVO-DRIVE tylko po lewej stronie SOB Grubość wieńca górnego * Głębokość wiercenia 5 mm ** Otwór alternatywny Wymiary zmieniają się w zależności od nachylenia Obróbka frontu fronty drewniane i szerokie ramki aluminiowe Obróbka frontu wąskie ramki aluminiowe Planowanie wąskie ramki aluminiowe Do frontów drewnianych stosować 4 wkręty do płyty wiórowej (609.1x00) Do szerokich ramek aluminiowych stosować 4 blachowkręty ( ) FAo Nałożenie frontu górne SFA Nałożenie frontu boczne Nałożenie przy ścianie: niezbędna min. szczelina 5 mm FAo Nałożenie frontu górne SFA Nałożenie frontu boczne Przy szerokości ramy 19 mm możliwe jest nałożenie frontu boczne SFA od mm * Przy zmianie grubości materiału dopasować wymiary obróbki Wymiary zabudowy listwy ozdobne Element łączący Szczelina F (mm) X max. (mm) Y max. (mm)

6 AVENTOS HS front uchylno-nachodzący Wersja standard SERVO-DRIVE Planowanie Dystans Blum (tylko do stosowania z SERVO-DRIVE) Umieścić dystans Blum (nie naklejać) Zalecenie do ramek aluminiowych: Należy przewidzieć otwór na dystans Blum w boku korpusu. Przy mocowaniu we froncie trzeba przeprowadzić próbę montażową * Od dolnej krawędzi korpusu w przypadku wystających frontów Włącznik SERVO-DRIVE Strony ze wskazówkami Przegląd AVENTOS HS 53 Informacje o zamawianiu fronty drewniane, szerokie i wąskie ramki aluminiowe 54 Przegląd pomoce montażowe 595 Inne informacje techniczne 686 Montaż, demontaż i regulacja 57
