1 INSTRUKCJA MONTAŻU I EKSPLOATACJI ZESTAWY SOLARNE HEVELIUS Wydanie:

2 Spis treści 1. Wstęp WSTĘP ZASADY BEZPIECZEŃSTWA Opis technologii ZASADA DZIAŁANIA KOLEKTORY PRÓŻNIOWE HEVELIUS SCM DANE TECHNICZNE KOLEKTORA HEVELIUS SCM Montaż zestawu solarnego SCHEMAT INSTALACJI ELEMENTY INSTALACJI PODSTAWOWE ZASADY POŁOŻENIA KOLEKTORÓW MONTAŻ KOLEKTORÓW Grupa pompowa GRUPA POMPOWA DWUDROGOWA... Błąd! Nie zdefiniowano zakładki GRUPA POMPOWA JEDNODROGOWA DANE TECHNICZNE GRUP POMPOWYCH CHARAKTERYSTYKA POMPY Regulator solarny FUNKCJE REGULATORA SCHEMATY REGULACYJNE Naczynie przeponowe OPIS BUDOWY MONTAŻ NACZYNIA PRZEPONOWEGO Zasobnik ciepłej wody użytkowej OPIS BUDOWY DANE TECHNICZNE WYMIENNIKÓW SERII MEGA SOLAR DANE TECHNICZNE ZBIORNIKÓW MULTIWALENTNYCH SERII BUZ Płyn solarny OPIS PŁYNU DANE TECHNICZNE PŁYNU SOLARNEGO Uruchomienie instalacji solarnej KOLEJNOŚĆ CZYNNOŚCI PRZY NAPEŁNIANIU I ODPOWIETRZANIU Obsługa eksploatacyjna instalacji Sposoby rozwiązywania ewentualnych problemów Protokół uruchomienia Warunki gwarancji Protokół serwisowy W instrukcji stosuje się następujące symbole graficzne: Symbol ten informuje o zagrożeniu dla urządzenia lub osoby oraz oznacza przydatne informacje i wskazówki. UWAGA: za pomocą symboli oznaczono istotne informacje w celu ułatwienia zaznajomienia się z instrukcją. Nie zwalnia to jednak Użytkownika i Instalatora od przestrzegania wymagań nie oznaczonych za pomocą symboli graficznych! NIBE-BIAWAR sp. z o.o. zastrzega sobie prawo do wprowadzenia zmian technicznych oferowanych wyrobów. 1

3 1. Wstęp 1.1. WSTĘP Dziękujemy za okazane zaufanie i zakup kolektorów solarnych marki Biawar. Zakupiony przez Państwa zestaw solarny jest skomponowany do wspomagania instalacji ciepłej wody użytkowej lub (w zależności od konfiguracji) także do wspomagania instalacji centralnego ogrzewania. Zestawy solarne znajdują zastosowanie w domach jedno i wielorodzinnych, budynkach użyteczności publicznej itp. Zestaw został tak zaprojektowany, aby miał zastosowanie zarówno w nowych jak i modernizowanych obiektach. W każdej chwili istnieje możliwość dowolnej rozbudowy zestawu w zależności od indywidualnych potrzeb. Warunkiem prawidłowego funkcjonowania całego systemu solarnego jest dobór odpowiedniej ilości kolektorów słonecznych do pojemności i mocy współpracującego zasobnika. Zbyt duża liczba paneli słonecznych w stosunku do zapotrzebowania na energię cieplną może spowodować nagły wzrost ciśnienia w układzie oraz przegrzanie systemu, a tym samym awarię urządzeń i uszkodzenie kolektorów. Zbyt duża pojemność zbiornika c.w.u. w stosunku do powierzchni kolektorów spowoduje, że nie będą one w stanie zapewnić wystarczającej temperatury wody. Dlatego właśnie oferujemy Państwu kompletne, optymalnie skonfigurowane zestawy solarne na bazie kolektorów rurowych. W skład każdego zestawu (zależnie od konfiguracji) wchodzą kolektory słoneczne, dedykowany wymiennik c.w.u. (z dwiema wężownicami) bądź zbiornik multiwalentny serii BUZ, przystosowane do współpracy z systemami solarnymi i dodatkowym/-i źródłem ciepła, grupa pompowa, regulator solarny oraz pozostały osprzęt i akcesoria konieczne do wykonania instalacji. Decydując się na zakup zestawu mamy pewność, że wszystkie elementy będą do siebie idealnie pasować, co z kolei gwarantuje sprawne działanie całego systemu przez lata. Przed rozpoczęciem instalacji i eksploatacji urządzenia prosimy uważnie zapoznać się z niniejszą instrukcją. Karta gwarancyjna zawiera protokół uruchomienia, którego prawidłowe wypełnienie oraz odesłanie pod podany niżej adres jest warunkiem utrzymania gwarancji. W przypadku ewentualnych problemów, przed skontaktowaniem się z naszym serwisem prosimy o zapoznanie się z rozdziałem: Sposoby rozwiązywania ewentualnych problemów. Należy dopilnować wypełnienia karty gwarancyjnej oraz protokołu uruchomienia przez osobę wykonującą instalację kolektorów słonecznych. W razie jakichkolwiek pytań lub wątpliwości prosimy o kontakt z naszą firmą: NIBE-BIAWAR sp. z o.o Białystok, Al. Jana Pawła II 57, Tel (85) , fax (85) , kolektory@biawar.com.pl; NIBE-BIAWAR sp. z o.o. zastrzega sobie prawo do wprowadzenia zmian technicznych oferowanych wyrobów ZASADY BEZPIECZEŃSTWA Przed rozpoczęciem użytkowania zestawu kolektorów słonecznych należy zapoznać się z instrukcją montażu i eksploatacji. Instrukcja montażu i eksploatacji, stanowi część składową zestawu kolektorów. Znajomość instrukcji obsługi i zasad w niej opisanych może zapobiec ewentualnym wypadkom. Kolektor należy zamontować i podłączyć do instalacji zgodnie z opisem zawartym w instrukcji montażu. Przy załączaniu i odłączaniu kolektora do elementów układu należy zachować szczególną ostrożność. Montaż oraz demontaż kolektorów należy zawsze przeprowadzać z zachowaniem szczególnych środków bezpieczeństwa. Przed demontażem kolektora należy odczekać, aż temperatura kolektora obniży się do temperatury bezpiecznej, przy której nie dojdzie do oparzeń. Przed rozpoczęciem pracy skontrolować stan kolektora i połączeń elementów składowych. Montaż kolektorów musi odpowiadać obowiązującym zasadom techniki budowlanej. Po przeprowadzeniu prób ciśnieniowych i po przepłukani układu solarnego wodą należy nie zwłocznie napełnić instalację płynem solarnym zalecanym przez Nibe-Biawar w celu zabezpieczenia kolektorów przed przegrzaniem. W najwyższym punkcie instalacji należy zamontować odpowietrznik. Podczas montażu kolektora należy zabezpieczyć rury przed uszkodzeniem. Nie wolno kłaść ciężkich przedmiotów na powierzchni kolektora słonecznego. Za szkody spowodowane nieprzestrzeganiem zasad zawartych w instrukcji montażu i eksploatacji producent nie ponosi odpowiedzialności. Instrukcję obsługi należy wręczyć użytkownikowi instalacji. Na użytkowniku spoczywa obowiązek przechowywania instrukcji oraz udostępnienia jej w razie potrzeby. OCHRONA ODGROMOWA Ponieważ rurki miedziane lub stalowe z panelu słonecznego są podłączone do pompy solarnej i zespołu magazynowania ciepła więc prąd elektryczny może dosięgnąć elementów elektronicznych. Uszkodzenia z powodu uderzeń piorunów są bardzo rzadkie, w praktyce systemy rzadko maja ochronę odgromową. Wymagania dla ochrony odgromowej są podane w PN-EN części 1-4, która rozszerzy zakres normy PN-IEC i stanowić będzie podstawę dla ogólnej ochrony odgromowej. Wewnętrzna ochrona odgromowa: Elektronikę w systemie sterowania może uszkodzić zarówno bezpośrednie uderzenie pioruna jak i skok napięcia elektrycznego. Dlatego metalowe rurki i zbiornik magazynujący można podłączyć do warystora. Ta wewnętrzna ochrona odgromowa w połączeniu z zewnętrznym uziemieniem daje instalacji bezpieczną ochronę odgromową. 2

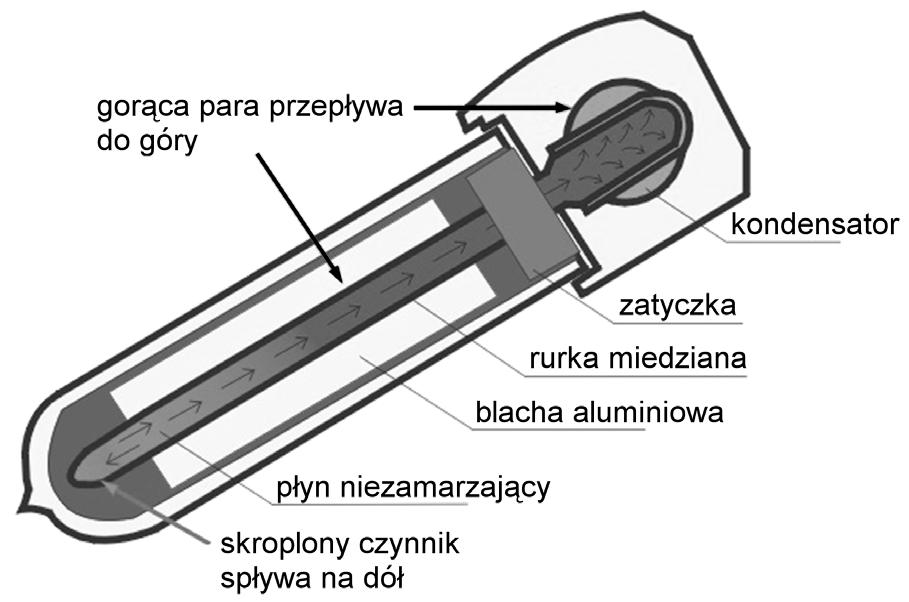

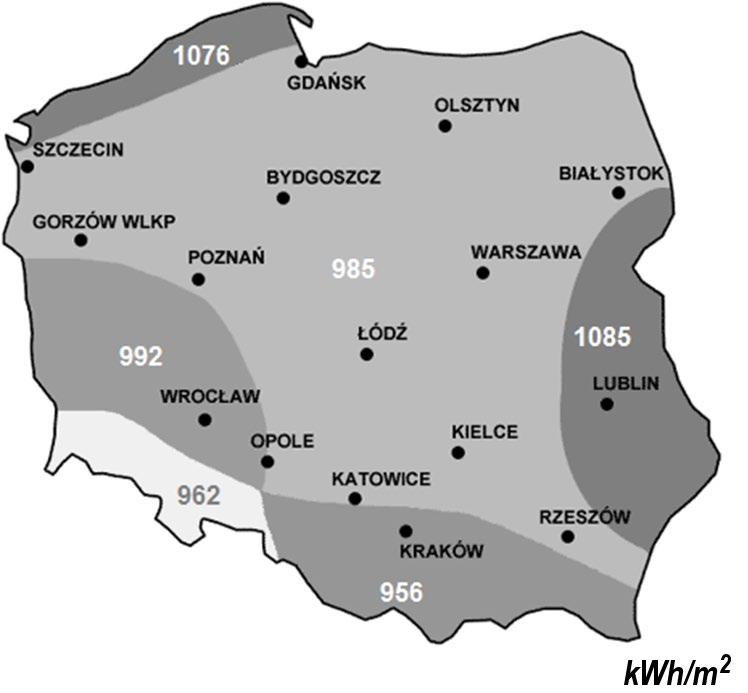

4 Zewnętrzna ochrona odgromowa: Systemy techniczne na dachu budynku (na przykład panele słoneczne, wentylacja lub anteny paraboliczne) musza być chronione zewnętrznym systemem ochrony odgromowej. Panele słoneczne i konstrukcja dachu muszą być zintegrowane tak, by pole panelu słonecznego było chronione przed bezpośrednim uderzeniem pioruna. Połączona powierzchnia paneli słonecznych musi znajdować się wewnątrz rejonu ochronnego zapewnionego przez ochronę odgromową. Należy zachować bezpieczną odległość (0,5 m) od panelu słonecznego do granic rejonu chronionego. 2. Opis technologii 2.1. ZASADA DZIAŁANIA Zasada działania kolektorów słonecznych polega na konwersji energii promieniowania słonecznego na ciepło. Energia słoneczna docierająca do kolektora zamieniana jest na energię cieplną nośnika ciepła, którym jest roztwór glikolu propylenowego, a następnie oddawana wodzie na wężownicy wymiennika ciepła KOLEKTORY PRÓŻNIOWE HEVELIUS SCM Działanie kolektora jest następujące: 1. Promieniowanie słoneczne trafia na umieszczony w kolektorze absorber, który zamienia je w ciepło. Skuteczność pochłaniania zależy od rodzaju absorbera. Zwykły, czarny absorber odbija dużą część promieniowania. Skuteczniejszy jest tzw. absorber selektywny, pochłaniający do 95% padającego na niego promieniowania. 2. Energia cieplna jest przekazywana z absorbera do rurki Heat- Pipe, w której następuje odparowanie czynnika. Para przenosi się do górnej części rurki (kondensatora), gdzie oddaje ciepło do roztworu glikolu (w kolektorze zbiorczym). 3. Ogrzany płyn przepływa do wymiennika. 4. Tam oddaje ciepło ogrzewanej wodzie użytkowej, znajdującej się w zasobniku. Ochłodzony czynnik wpływa z powrotem do kolektora. Średnia wartość całkowitego rocznego promieniowania słonecznego na terenie Polski wynosi ok kwh/m2, co odpowiada ilości energii zawartej w ok. 100 l oleju opałowego lub 100 m3 gazu ziemnego. Obecnie firma NIBE-BIAWAR ma w swojej ofercie dwa typy kolektorów słonecznych: - kolektory płaskie: HEVELIUS WUNDER ALS 2512 układ harfowy - kolektory próżniowe (rurowe) Hevelius SCM Heat Pipe Poszczególne rodzaje kolektorów różnią się pomiędzy sobą głownie konstrukcją absorbera, jednak idea zawsze pozostaje taka sama. Rozkład średniego rocznego promieniowania słonecznego [kwh/m2] na terenie Polski (wg danych IMGW). Kolektory próżniowe HEVELIUS SCM to wysoko zaawansowany, szczytowy produkt techniki solarnej. Skonstruowane są z dwuściennych szklanych rur, pomiędzy którymi znajduje się próżnia, a ścianki rury wewnętrznej pokryte są powłoką absorpcyjną. Próżnia z jednej strony zwiększa i przyspiesza proces akumulacji ciepła, z drugiej zaś minimalizuje emisję ciepła do otoczenia, co gwarantuje najlepszą izolacyjność w każdych warunkach pogodowych. Istotną właściwością jest szczelność szkła którym oblana jest próżnia, dzięki czemu rurki charakteryzują się długą żywotnością. Wyróżniającą cechą kolektorów HEVELIUS SCM jest zastosowanie technologii Heat-Pipe (rurki ciepła). Obecnie jest to jedna z najnowocześniejszych technologii solarnych na świecie. Technologia Heat-Pipe polega na podgrzewaniu miedzianej rurki cieplnej, co wywołuje parowanie znajdującej się w niej cieczy. Para przenosi się do górnej, zimniejszej części rurki gdzie skrapla się na ściankach, oddając ciepło. Skroplona ciecz grawitacyjnie przepływa do dolnej części rurki. Efektywność przenoszenia ciepła w wyniku konwekcji połączonej z parowaniem jest znacznie wydajniejsza od przewodzenia ciepła przez ciała stałe. Rurka ciepła wypełniona jest określoną ilością płynu niezamarzającego którego parowanie w wyniku wzrostu temperatury odbywa się już przy 25ºC. 3

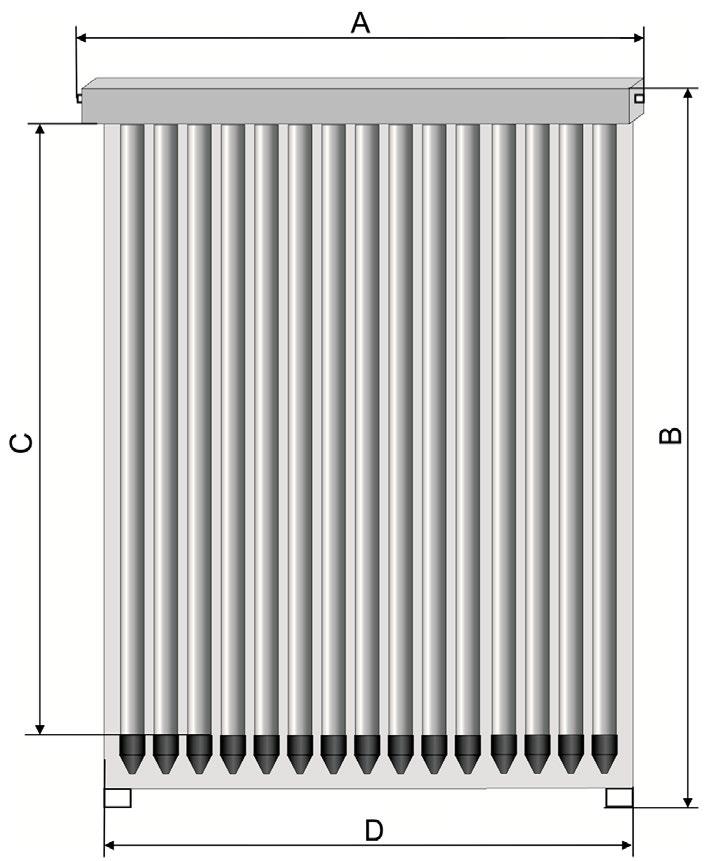

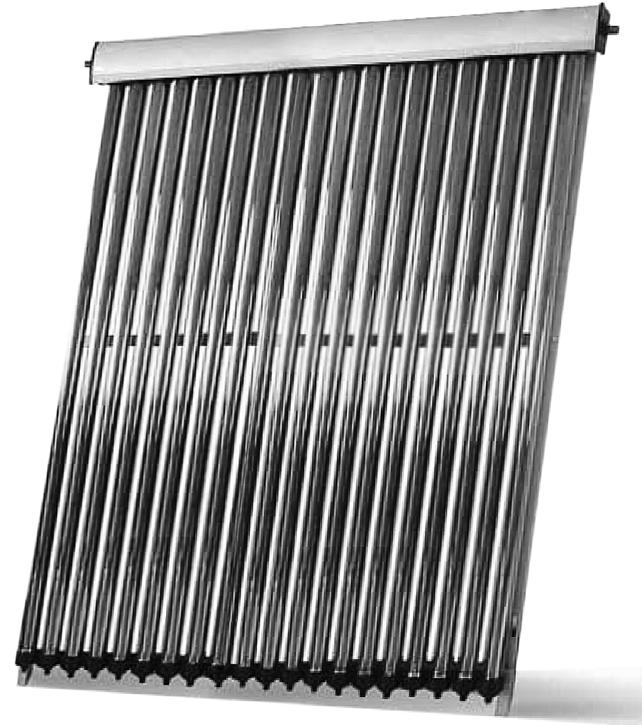

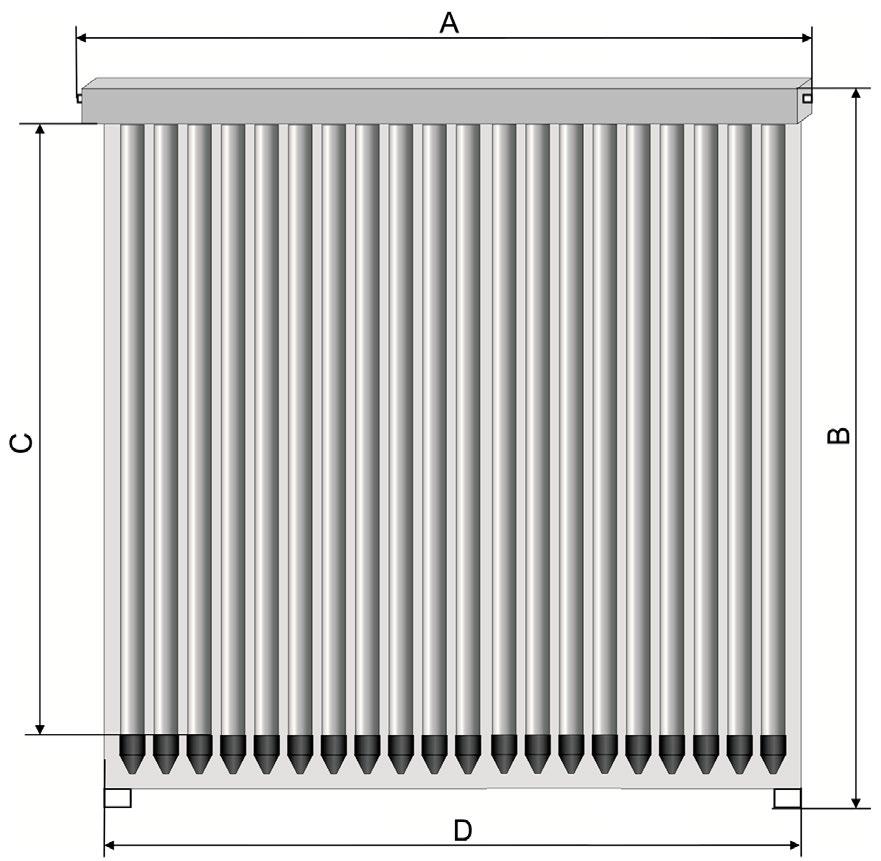

5 2.3. DANE TECHNICZNE KOLEKTORA HEVELIUS SCM Parametr Jednostka Wartość Hevelius SCM-12 Hevelius SCM-15 Hevelius SCM-20 Ilość rur Szt Długość pojedynczych rur mm 1800 Wymiary AxBxCxD mm 1050x1990x1740x x1990x1740x x1990x1740x1525 Powierzchnia brutto m 2 1,94 2,44 3,103 Powierzchnia absorbera m 2 0,964 1,2 1,603 Maksymalny uzysk energii W Rurka Heat-Pipe mm Miedziana, średnica 8mm Konfiguracja - Dwie rury szklane współśrodkowe Materiał - Szkło borokrzemowe Powierzchnia absorpcyjna - SS-CU-ALN/AIN Średnica zewnętrzna rury mm 58 Średnica wewnętrzna rury mm 47 Masa bez czynnika roboczego kg 40,7 49,6 64,4 Sprawność optyczna η 0-0,679 Współczynnik liniowych strat ciepła a 1 W/m 2 K 1,696 Współczynnik strat nieliniowych a 2 W/m 2 K 2 0,0099 Pojemność l 1,2 1,3 1,5 Współczynnik absorpcji % 92 Współczynnik emisji (przy temp. 80 o C) % 8 Współczynnik przenikalności cieplnej W/m 2 K 0,8 Ciśnienie robocze bar 6 Maksymalne ciśnienie robocze bar 12 Maksymalne obciążenie wiatrem km/h 120 Temperatura stagnacji o C 225,4 HEVELIUS SCM-12 HEVELIUS SCM-15 HEVELIUS SCM-20 4

6 3. Montaż zestawu solarnego 3.1. SCHEMAT INSTALACJI 3.2. ELEMENTY INSTALACJI 1. Kolektory słoneczne HEVELIUS SCM 2a. Wymiennik c.w.u. MEGA Solar 2b. Zbiornik multiwalentny BUZ 3a. Grupa pompowa jednodrogowa 3b. Grupa pompowa dwudrogowa 4. Regulator solarny 5. Naczynie przeponowe 6. Odpowietrznik solarny 7. Separator gazów Pozostałymi elementami instalacji solarnej są: izolowane przewody połączeniowe pomiędzy kolektorami a grupą pompową oraz pomiędzy grupą pompową a zasobnikiem solarnym, zestaw do podłączenia naczynia przeponowego, uchwyty montażowe, złączki pomiędzy kolektorami, trójnik z odpowietrznikiem solarnym, złączki zaciskowe do przejścia na gwint ¾ 3.3. PODSTAWOWE ZASADY POŁOŻENIA KOLEKTORÓW Transport kolektorów powinien odbywać się w sposób zabezpieczający je przed uszkodzeniem. Montaż kolektora powinien odbywać się ze zwróceniem szczególnej uwagi na ryzyko stłuczenia się szklanych rur próżniowych. Niezależnie od miejsca zamontowania kolektorów należy stosować się do następujących zasad montażu kolektorów słonecznych: Płaszczyzna kolektora powinna być skierowana na południe. W praktyce nie zawsze jest to możliwe i dopuszcza się odchylenie kąta w granicach +/- 15º. Straty spowodowane takim odchyleniem mogą sięgać kilkunastu procent. Nachylenie płaszczyzny kolektora względem poziomu jest również bardzo istotne w odbiorze promieniowania słonecznego. Najkorzystniejsze warunki odbioru energii słonecznej występują, gdy promienie słoneczne padają prostopadle na kolektor. W praktyce dla naszej szerokości geograficznej biorąc pod uwagę wartości średnioroczne oznacza to optymalny kąt nachylenia kolektora α w granicach ok. 45º ± 15º. Podejmując decyzję o instalacji kolektorów słonecznych należy też zwrócić uwagę, aby miejsce posadowienia kolektorów nie było częściowo lub całkowicie zacienione przez sąsiadujące z nim obiekty (drzewa, maszty, budynki, a w przypadku kolektorów ustawionych na powierzchni gruntu krzewy). 5

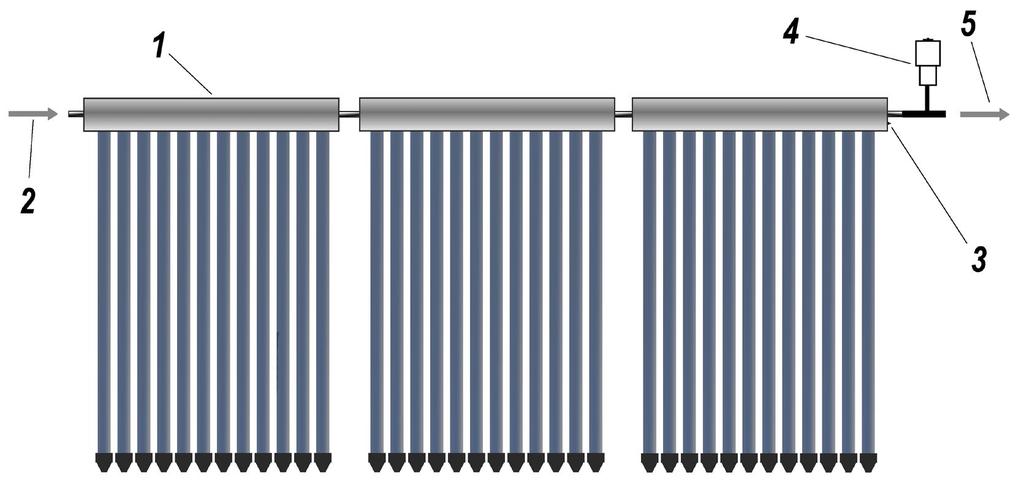

7 3.4. MONTAŻ KOLEKTORÓW Montaż kolektorów słonecznych HEVELIUS SCM musi odbywać się z zachowaniem wszelkich wymogów bezpieczeństwa. Proces instalacji powinien być realizowany przez wykwalifikowanych instalatorów. 1. Kolektor słoneczny 2. Powrót płynu solarnego z wymiennika ciepła (zasilanie kolektorów) 3. Czujnik temperatury 4. Odpowietrznik solarny 5. Zasilanie wymiennika ciepła (powrót ogrzanego płynu solarnego) Płytę kolektora należy zamontować kolektorem zbiorczym do góry. Czujnik temperatury umieszczamy w skrajnym prawym kolektorze (na wyjściu z kolektora), w kapilarze wbudowanej w kolektor. W pierwszej kolejności dobrze jest zabezpieczyć kolektor przed przegrzaniem. Kolektory nie napełnione płynem solarnym mogą osiągnąć bardzo wysoką temperaturę, co może spowodować ich uszkodzenie. Należy pamiętać iż nienapełnione płynem kolektory nie mogę leżeć na słońcu bez przykrycia. Przed instalacją należy dokładnie zaplanować położenie rur instalacji solarnej. Jeżeli przewody układu solarnego są prowadzone na zewnątrz, muszą być chronione przed warunkami atmosferycznymi. Muszą mieć odpowiednią izolację termiczną oraz chroniącą przed promieniowanie UV. Powinny być także odporne na uszkodzenia mechaniczne oraz inne czynniki. Typowa izolacja piankowa nie wytrzymuje temperatur występujących w układach solarnych. Do budowy instalacji solarnej można stosować przewody z miedzi oraz stali nierdzewnej (połączonych lutem twardym). Rur plastikowych nie wolno stosować w instalacjach solarnych z powodu zbyt niskiej odporności na wysokie temperatury Jest niezwykle istotne, aby wszystkie połączenia oraz użyte materiały były odporne na maksymalne występujące w układzie temperatury. Podczas montażu instalacji należy zwrócić uwagę na zachowanie ciągłego spadku rur w celu uniknięcia zapowietrzania się układu. Po zmontowaniu układu należy sprawdzić szczelność instalacji. Zaleca się aby w połączeniu szeregowym kolektorów liczba rur próżniowych nie przekraczała 140 szt. Liczba rur próżniowych Proponowane średnice przewodów Powierzchnia absorbera Średnica wewnętrzna Wymiary rur miedzianych Przepływ* [szt] [m 2 ] DN [mm] l/min 12 0, x1 1,2 15 1, x1 1,5 20 1, x x1 2,0 24 1, x x1 2,4 30 2, x x1 3,0 36 2, x x1 3,6 40 3, x x1 4,0 45 3, x x1 4,5 48 3, x x1 4,8 60 4, x x1 6,0 80 6, x x1 8, , x x1 10, , x x1,5 12, , x x1,5 14, , x x1,5 16,0 * - Wartość przepływu może ulec zmianie w zależności od warunków pracy kolektorów 6

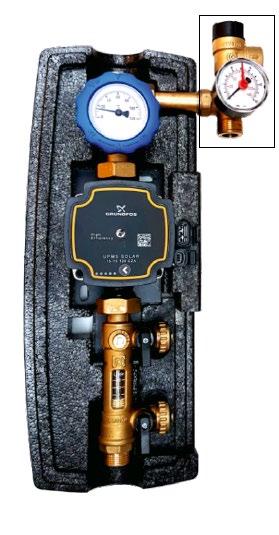

8 4. Grupa pompowa 4.1. GRUPA POMPOWA JEDNODROGOWA Jednodrogowa grupa pompowa jest prefabrykowanym, kompletnym elementem układu solarnego. Zawiera niezbędne elementy funkcyjne, elementy bezpieczeństwa oraz izolację termiczną. Pompowa grupa solarna może być używana wyłącznie do wymuszania cyrkulacji cieczy (np. glikolu) w zamkniętych instalacjach solarnych. Zintegrowana grupa bezpieczeństwa będąca częścią grupy pompowej, służy do ochrony przed nadmiernym wzrostem ciśnienia w instalacji. Jednodrogowa grupa pompowa wyposażona jest w rotametr wraz z regulatorem natężenia przepływu - służą one do regulacji przepływu cieczy w instalacji solarnej. Grupę pompową montujemy na ścianie, najlepiej jak najbliżej zasobnika solarnego, a także w takim miejscu, aby odległość od kolektorów słonecznych była możliwie jak najmniejsza. Elementy grupy pompowej: 1. Powrót glikolu do kolektora 2. Zawór kulowy, niebieski, odcinający, z zaworem przeciwgrawitacyjnym i termometrem 3. Przyłącze grupy bezpieczeństwa 4. Zawór bezpieczeństwa 5. Wylot zaworu bezpieczeństwa 6. Manometr z zaworem montażowym 7. Przyłącze do naczynia przeponowego 8. Pompa obiegu solarnego 9. Zawór odcinający/regulacyjny 10 a. Zawór do napełniania i opróżniania 10 b. Zawór do napełniania i opróżniania 11. Przepływomierz (rotametr) 12. Izolacja termiczna Górny króciec grupy pompowej podłączamy przewodem do króćca kolektora, którym glikol wpływa na baterię kolektorów słonecznych. Płyn solarny krążący w obiegu nagrzewa się podczas przepływu przez kolektory i oddaje temperaturę poprzez wężownicę zasobnika solarnego na potrzeby ciepłej wody użytkowej. Dolny króciec wężownicy w wymienniku solarnym podłączamy do dolnego króćca grupy pompowej. W instalacji solarnej z jednodrogową grupą pompową należy zainstalować separator gazów (patrz schemat instalacyjny str. 5 poz. 7) a 11 10b 12 Niezwykle istotne jest odpowiednie wyregulowanie przepływu na rotametrze. W przypadku kolektorów HEVELIUS SCM należy przyjąć odpowiednio po 0,65 l/min na każdy 1 m 2 kolektora próżniowego. 7

9 4.2. DANE TECHNICZNE GRUP POMPOWYCH Parametr Wartość Ogólna specyfikacja GRUPA JEDNODROGOWA Wymiary z izolacją 200x400x150mm Zakres temperatur +2 ⁰C- 95⁰C Ciśnienie maksymalne 6 bar Zakres pomiarowy 1-6 l/min 2-14 l/min Skala manometru 1-10 bar Skala termometru (niski parametr) 0-100⁰C Przyłącze GZ 3/4" Typ pompy GRUNDFOSS UPM3 SOLAR x230V, 50/60Hz Napięcie zasilania 1x230V, 50/60Hz Długość montażowa pompy 130mm Materiał korpusu Mosiądz Materiał izolacji EPP Elementy uszczelniające EPDM Medium Mieszanina nietoksycznego glikolu propylenowego, inhibitorów i barwnika 4.3. CHARAKTERYSTYKA POMPY 8

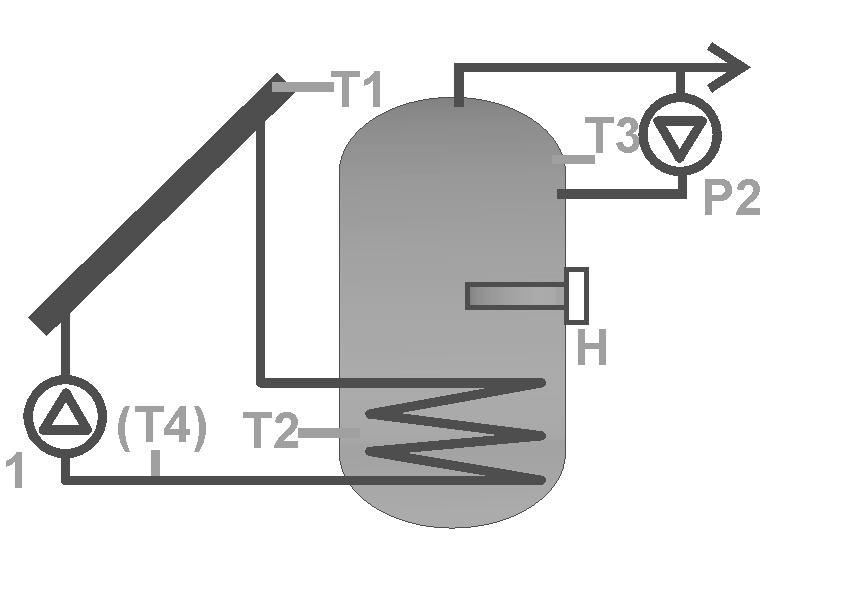

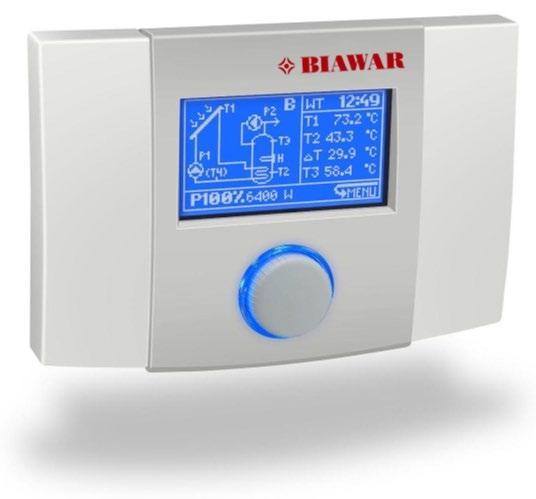

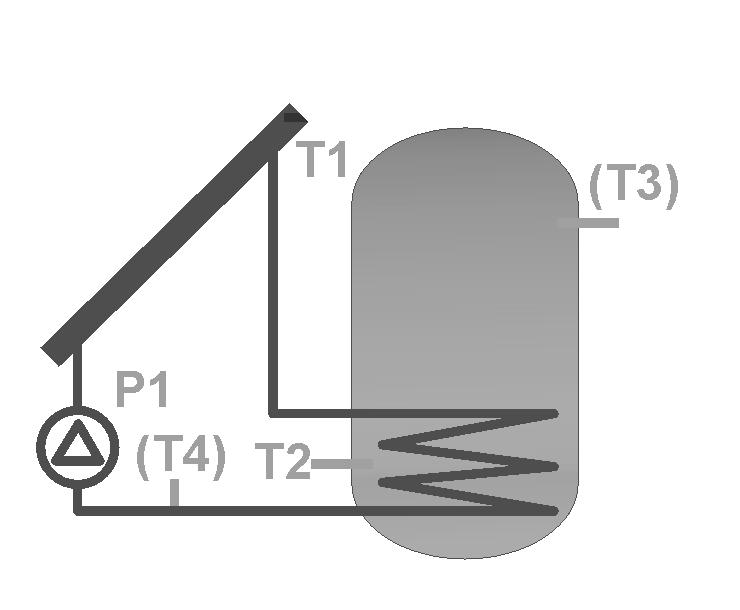

10 5. Regulator solarny 5.1. FUNKCJE REGULATORA Regulator ecosol 301 jest zaawansowanym sterownikiem układu solarnego. Umożliwia efektywne użytkowanie oraz kontrolę urządzeń solarnych. System TOUCH & PLAY z enkoderem zapewniają intuicyjny sposób obsługi. Na ekranie regulatora widoczne są wszystkie niezbędne informacje. Obrotowe menu z ikonami i dokładnym opisem zapewniają łatwą obsługę, wysoką funkcjonalność układu oraz łatwe programowanie. Podstawowe funkcje regulatora: Możliwość wyboru wielu schematów solarnych Sterowanie sygnałem PWM pomp HIGH EFFICIENCY Możliwość płynnego sterowania dwoma pompami Funkcja zatrzymania pompy po dojściu do maksymalnej temperatury zasobnika Funkcja zrzutu ciepła po przekroczeniu maksymalnej temperatury zasobnika Strefy czasowe dla grzałki Inteligentny alarm rozpoznanie sytuacji alarmowych Funkcja przeciwzamrożeniowa Wizualizacja za pomocą wykresu odzyskanej energii z kolektora z ostatnich dni Regulator posiada możliwość ustawienia własnych parametrów wewnętrznych (jasność ekranu, dźwięk itp.). Urządzenie zostało przewidziane do instalacji na ścianie. Szczegółowa instrukcja montażu, obsługi i regulacji regulatora solarnego jest dołączona do zestawu. Regulator solarny ecosol 301 posiada 2 letnią gwarancję SCHEMATY REGULACYJNE Schemat solarny A (Basic) Ładowanie zasobnika CWU kolektorem. Schemat solarny B Ładowanie zasobnika CWU kolektorem słonecznym z dodatkową funkcją dogrzewania zasobnika grzałką. 9

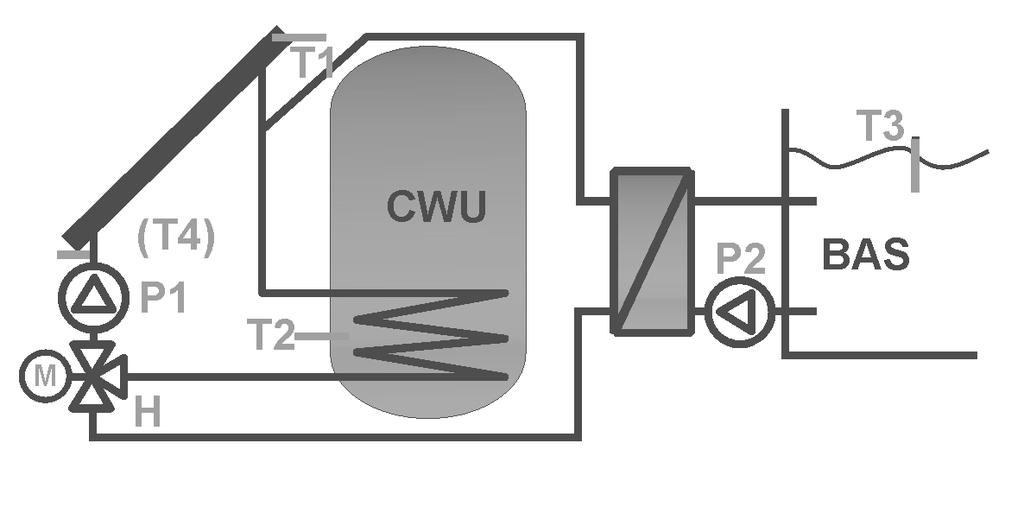

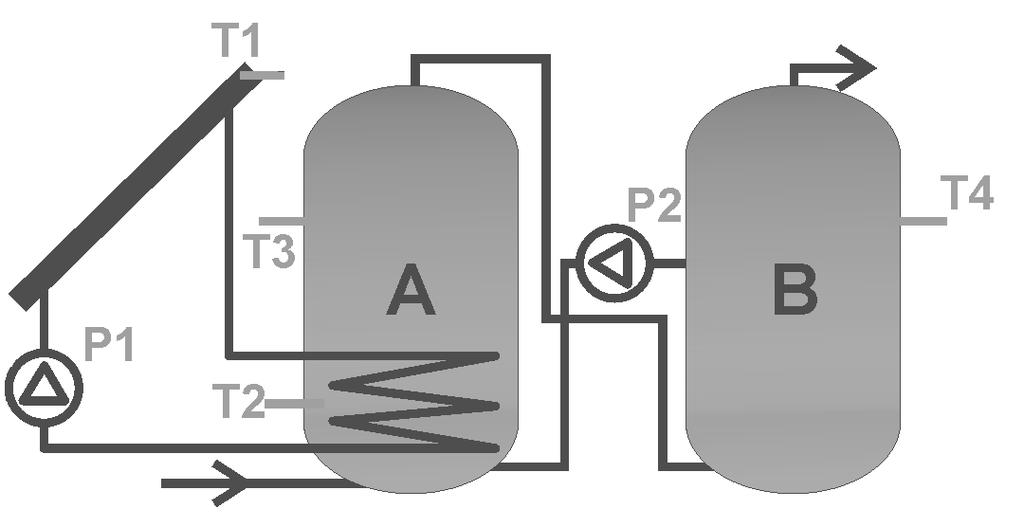

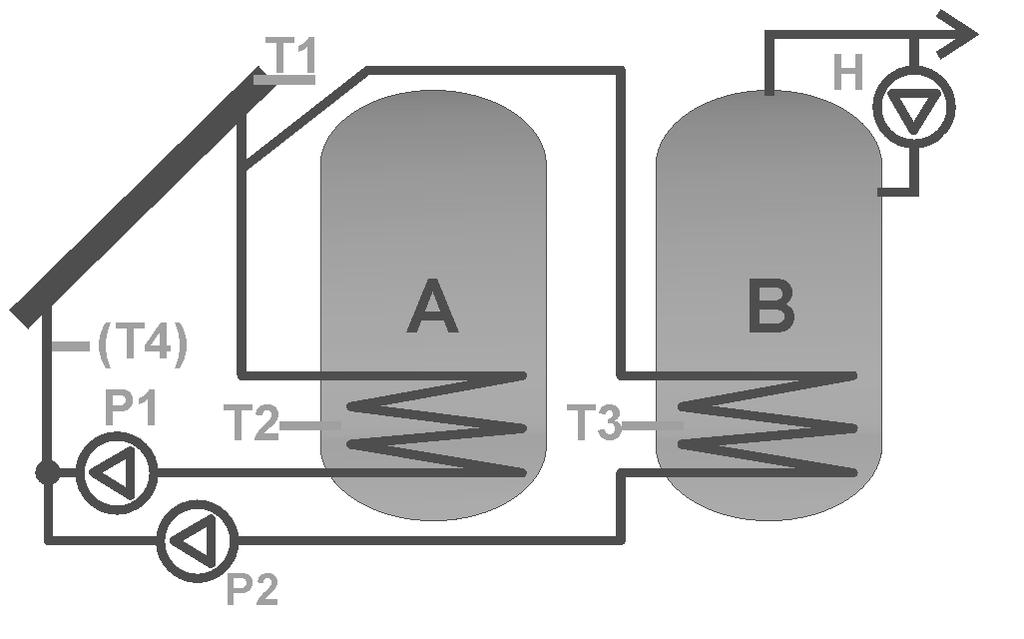

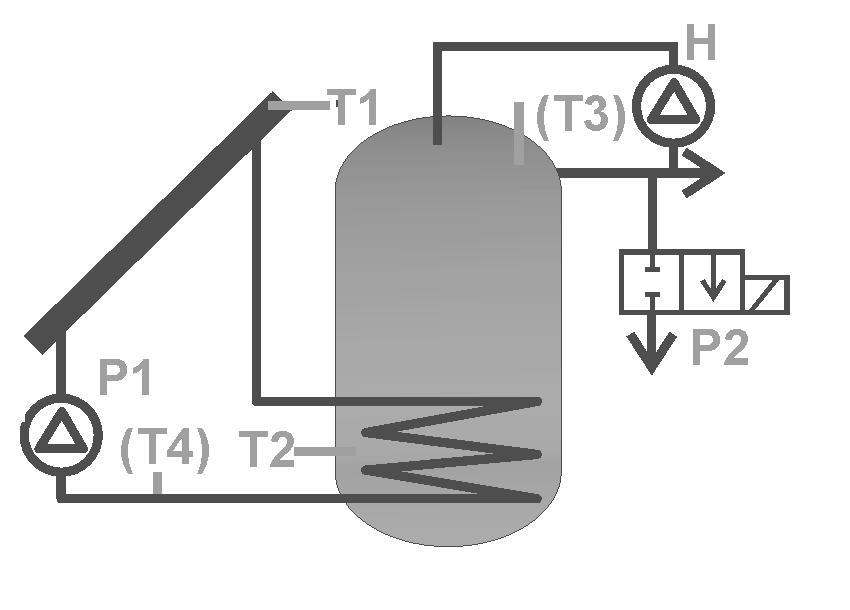

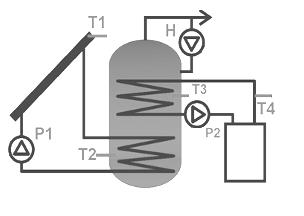

11 Schemat solarny C Schemat solarny D Ładowanie zasobnika CWU kolektorem słonecznym z dodatkową funkcją zrzutu ciepła do kanalizacji po przekroczeniu maksymalnej temperatury w zasobniku. Ładowanie zasobnika CWU kolektorem słonecznym i przeładowywanie zgromadzonego ciepła do zasobnika B. Schemat solarny E Ładowanie dwóch zasobników CWU (A i B) z priorytetem ładowania zasobnika A. Schemat solarny F Ogrzewanie zasobnika CWU oraz basenu z funkcją priorytetu. Schemat solarny G Ładowanie zasobnika CWU kolektorem słonecznym oraz kotłem. Schemat solarny H Ładowanie zasobnika CWU dwoma zestawami kolektorów zorientowanych w dwie strony. 10

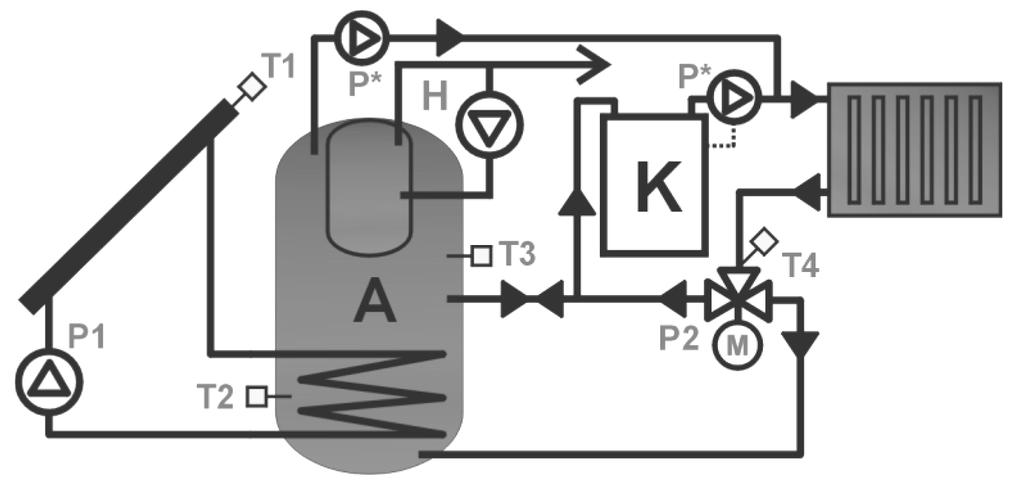

12 Schemat solarny I Schemat solarny J Ładowanie instalacji basenowej. Ładowanie zasobnika CWU kolektorem słonecznym oraz źródłem rezerwowym. Schemat solarny K Ładowanie Bufora A typu zbiornik w zbiorniku, z funkcją wspomagania niskotemperaturowego instalacji CO. Modyfikacja zaprogramowanych parametrów powinna być przeprowadzona tylko przez osobę zaznajomioną ze szczegółową instrukcją obsługi i instalacji regulatora ecosol

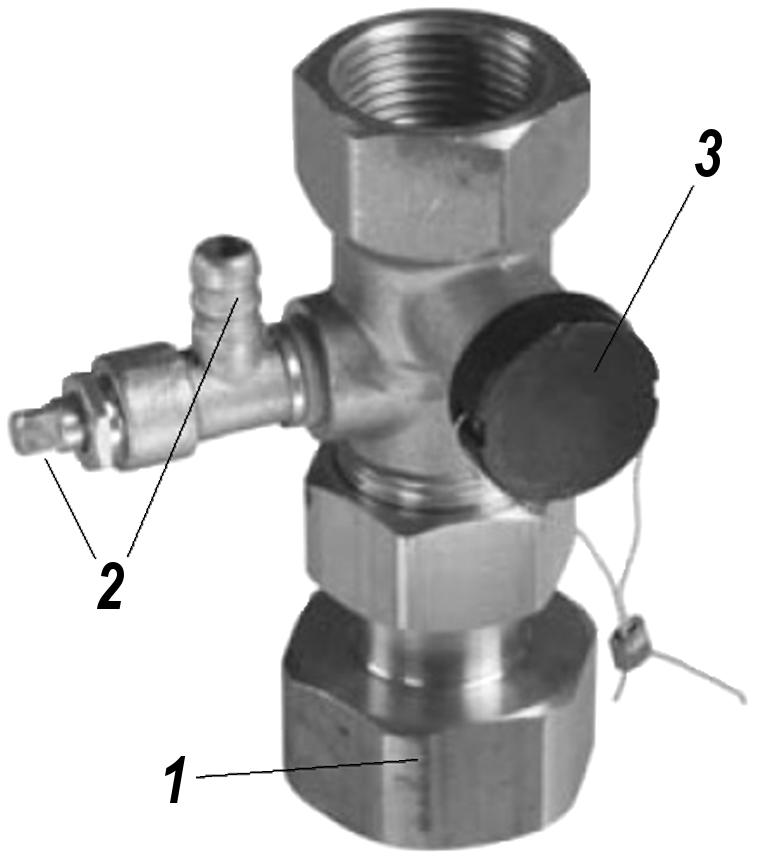

13 6. Naczynie przeponowe 6.1. OPIS BUDOWY Ciśnieniowe naczynie przeponowe zabezpiecza instalację solarną w momencie zwiększenia objętości płynu solarnego w systemie. Dostarczone naczynie przeponowe serii DS poprzez użycie specjalnego materiału membrany jest przeznaczone specjalnie do instalacji solarnych. Naczynie dostarczane jest wraz ze specjalnym przyłączem umożliwiającym prosty montaż. Podczas montażu komponentów układu należy zwrócić szczególną uwagę na zabezpieczenie ich przed kurzem i wodą. Naczynie przeponowe umożliwia wyrównanie zmian rozszerzalności cieplnej płynu solarnego w układach grzewczych bez jego ubytków oraz utrzymanie ciśnienia płynu solarnego układów grzewczych na określonym poziomie. Pozwala także na samoczynne uzupełnienie płynu solarnego w układzie grzewczym w przypadku ubytków poprzez drobne nieszczelności. Ciśnieniowe naczynia przeponowe są to stalowe zbiorniki spawane, których przestrzeń wewnętrzna podzielona jest sprężystą membraną. Membrana dzieli naczynie na przestrzeń wodną i gazową z poduszką powietrzną. Część wodną poniżej wypełnia płyn solarny z układu solarnego. Właściwe ciśnienie w części gazowej stabilizuje ciśnienie całego układu instalacji solarnej. Ciśnieniowe naczynia przeponowe są dostarczane standardowo do zestawów solarnych o pojemności 18, 24 i 35l napełnione gazem o jednakowym ciśnieniu MONTAŻ NACZYNIA PRZEPONOWEGO Przed zamontowaniem naczynia przeponowego sprawdzić, czy ciśnienie początkowe w naczyniu nie jest mniejsze niż ciśnienie wymagane, określone jako minimalne ciśnienie pracy instalacji. Ciśnienie w naczyniu przeponowym powinno być zbliżone do ciśnienia pracy w instalacji. Skontrolować ciśnienie w naczyniu i w razie potrzeby dopompować do ciśnienia wymaganego (zawór manometru i złączki do pompowania typu Schrader tj. samochodowy). Do montażu naczynia przeponowego należy użyć zestawu przyłączeniowego, w którego skład wchodzą: szybkozłącze, przewód elastyczny, uchwyt do naczynia. W przypadku funkcjonujących instalacji prawidłowy pomiar ciśnienia możliwy jest do wykonania bez konieczności opróżniania instalacji, tylko w przypadku zastosowania szybkozłącza. W przypadku braku w/w złącza należy opróżnić instalację, aż manometr wskaże 0. W celu przeprowadzenia pomiaru ciśnienia, w przypadku zastosowania szybkozłącza należy usunąć plombę oraz zdjąć zaślepkę (3). Dalej należy zamknąć zawór odcinający przy pomocy klucza imbusowego 6. Po otwarciu zaworu spustowego oraz opróżnieniu naczynia można dokonać pomiaru ciśnienia początkowego naczynia. W czasie montażu należy dostosować wartość ciśnienia w części gazowej do potrzeb układu grzewczego. Minimalna wartość ciśnienia roboczego wynosi 0,5 bar. Naczynia przeponowe mogą być eksploatowane w układach o temperaturze pracy do 110 C i ciśnieniu roboczym do 6 bar. W układach solarnych musi zostać zastosowany co najmniej jeden zawór bezpieczeństwa, termometr i manometr. Budowa szybkozłącza z zaworem rewizyjnym 1. Przyłącze szybkozłącze do naczynia przeponowego 2. Zawór spustowy 3. Zaślepka z plombą, zawór odcinający. 12

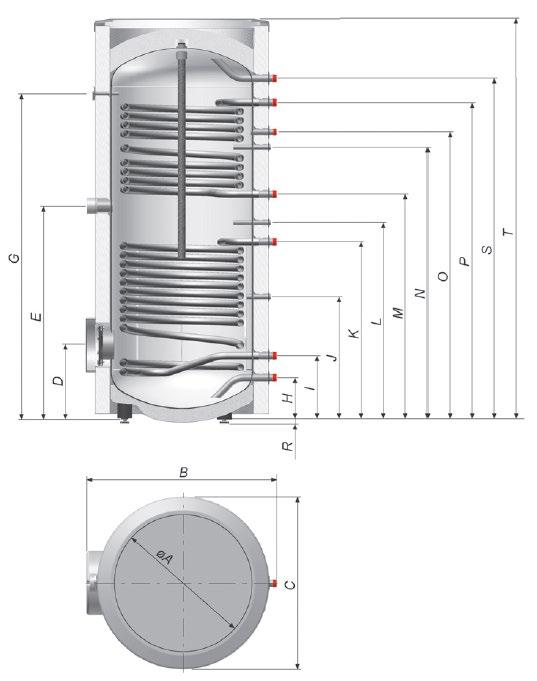

14 7. Zasobnik ciepłej wody użytkowej 7.1. OPIS BUDOWY Zestaw solarny HEVELIUS w zależności od typu zestawu (konfiguracji) występują bez wymiennika, zawierają wymienniki stojące serii MEGA SOLAR lub zawierają zbiorniki multiwalentne serii BUZ. Wymienniki MEGA SOLAR są to urządzenia przeznaczone do przygotowywania ciepłej wody użytkowej przy współpracy z systemem solarnym. Posiadają dwie wężownice spiralne. Dolna wężownica, o większej powierzchni grzewczej, służy do współpracy z kolektorami słonecznymi, natomiast górna przeznaczona jest do dogrzewania zbiornika za pomocą dodatkowego źródła ciepła, np. kotła gazowego, w sytuacji niewystarczającego nasłonecznienia lub dużego zapotrzebowania na ciepłą wodę. Zbiorniki multiwalentne BUZ są to urządzenia służące do przygotowywania c.w.u. oraz wspomagania systemu c.o. Stanowią połączenie akumulatora ciepła z wbudowanym zasobnikiem (wymiennikiem) ciepłej wody użytkowej. Zbiorniki BUZ dołączane do systemów solarnych HEVELIUS występują w konfiguracji z dolną wężownicą grzewczą, służącą do połączenia z systemem solarnym. Urządzenia wyposażono w osłony do wprowadzenia czujników temperatury. Czujnik T2 z regulatora solarnego umieszczamy w osłonie położonej pomiędzy zasilaniem, a powrotem z dolnej wężownicy. W zestawach zastosowano wymienniki o pojemności 220, 300, 400 lub 500l i zbiorniki multiwalentne o pojemnościach (całkowita/c.w.u.) 400/150, 500/200, 750/300l oraz 1000/300l. Zbiorniki c.w.u. (zarówno MEGA Solar jak i zbiorniki wewnętrzne BUZ) zabezpieczone są przed korozją emalią ceramiczną i dodatkowo jedną lub dwiema anodami magnezowymi. Anoda magnezowa służy ochronie zbiornika przed korozją i powinna być wymieniana minimalnie co 18 miesięcy. Konieczność wymiany anody stanowi wymóg gwarancji. Do połączenia zasobnika z grupą pompową służą dwa dołączone do zestawu przewody. Są to dwie elastyczne rury wykonane ze stali nierdzewnej, preizolowane 9 mm warstwą wysokotemperaturowej izolacji kauczukowej. Na wyjściu z zasobnika ciepłej wody należy zamontować zawór ograniczający temperaturę (zawór antyoparzeniowy) DANE TECHNICZNE WYMIENNIKÓW SERII MEGA SOLAR W-E W-E W-E N W-E N 13

15 Parametr Jedn. miary Wymiennik MEGA Solar W-E W-E W-E N W-E N Pojemność użytkowa l Maksymalna temp. w zbiorniku C 85 Maksymalna temp. w wężownicy C 110 Powierzchnia wężownicy górnej m 2 0,75 0,65 0,92 1,6 Pojemność wężownicy górnej dm 3 3,25 3,8 5,4 9,38 Moc wymiennika górnego 1) 70/10/45 W 14 12,3 17,5 26 Wydajność 1) 70/10/45 l/h Powierzchnia wymiennika dolnego m 2 1,3 1,6 1,6 2,13 Pojemność wężownicy dolnej dm 3 5,2 9,4 9,4 13 Maksymalne ciśnienie w wężownicy bar 16 Maksymalne ciśnienie w zbiorniku bar 6 10 Moc wymiennika dolnego 1) 70/10/45 W Wydajność 1) 70/10/45 l/h Masa kg Wymiary anod górna mm ø21x900 ø26x900 Ø33x720 ø33x950 dolna mm A mm ø445 ø530 ø602 ø650 B mm C mm Ø600 ø673 Ø774 Ø830 D mm E mm G mm H mm I mm Wymiary J mm K mm L mm M mm N mm O mm P mm S mm T mm R mm / / / /-0 Gwarancja na zbiornik lata 5 * 1) Moc i wydajność wymiennika podano przy natężeniu przepływu wody grzewczej 2,5 m 3 /h, gdzie 70/10/45 C oznacza temp. czynnika grzewczego/średnia w roku temp. wody zasilającej/temp. wody użytkowej * Pod warunkiem regularnej wymiany anody magnezowej ( co najmniej raz na 18 miesięcy) Parametr Jedn. miary Wymiennik MEGA Solar W-E W-E W-E N W-E N Otwór rewizyjny D cal - - Ø120 Ø120 Przyłącze mod. grzejnego E cal GW 1 ¼ GW 1 ½ GW 1 ½ GW 1 ½ Osłona termometru G mm Ø10 wewn. Ø10 wewn. Ø10 wewn. Ø10 wewn. Dopływ wody zimnej H cal GZ ¾ GZ 1 GZ 1 GZ 1 Powrót z wężownicy dolnej I cal GZ ¾ GZ 1 GZ 1 GZ 1 Osłona czujnika temp. J mm Ø16 wewn. Ø16 wewn. Ø16 wewn. Ø16 wewn. Zasilanie wężownicy dolnej K cal GZ ¾ GZ 1 GZ 1 GZ 1 Osłona czujnika temperatury L cal - - Ø16 wewn. Ø16 wewn. Powrót z wężownicy górnej M cal GZ ¾ GZ 1 GZ 1 GZ 1 Osłona czujnika temp. N cal Ø16 wewn. Ø16 wewn. Ø16 wewn. Ø16 wewn. Cyrkulacja c.w.u. O mm GZ ¾ GZ ¾ GZ ¾ GZ ¾ Zasilanie wężownicy górnej P mm GZ ¾ GZ 1 GZ 1 GZ 1 Pobór c.w.u. S mm GZ ¾ GZ 1 GZ 1 GZ 1 14

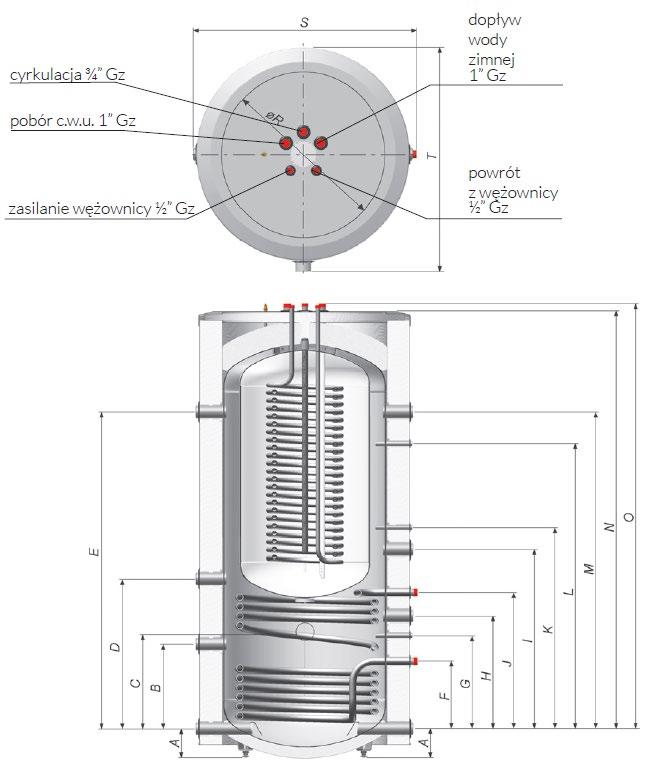

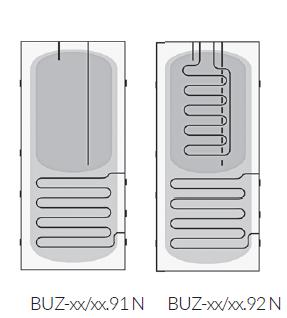

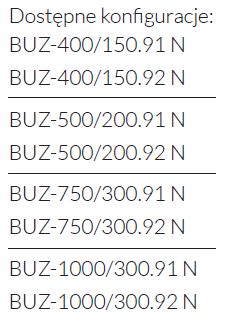

16 7.3. DANE TECHNICZNE ZBIORNIKÓW MULTIWALENTNYCH SERII BUZ Parametr Jedn. miary Zbiorniki multiwalentne BUZ BUZ-400/150.91N BUZ-400/150.92N BUZ-500/200.91N BUZ-500/200.92N Pojemność mag. zbiornika c.w.u. l Pojemność mag. przestrzeni buforowej Max. ciśnienie w zewnętrznym 3 bar zbiorniku wewnętrznym 10 Max. ciśnienie Górnej bar wężownicy dolnej 16 Max. temperatura zbiornik 85 C wężownica 110 Powierzchnia górnej - 1,2-1,33 m wężownicy dolnej 2 1,6 2,13 Wymiar anody mm ø26x350 ø26x650 ø26x350 ø26x650 Masa kg A mm / / / /-0 B mm C mm D mm E mm F mm G mm H mm Wymiary I mm J mm K mm L mm M mm N mm O mm R mm ø602 Ø650 S mm T mm Wysokość całkowita mm / /-0 Gwarancja na zbiornik Lata 3* 15

17 Parametr Jedn. miary Zbiorniki multiwalentne BUZ BUZ-750/300.91N BUZ-750/300.92N BUZ-1000/300.91N BUZ-1000/300.92N Pojemność mag. zbiornika c.w.u. l Pojemność mag. przestrzeni buforowej Max. ciśnienie w zewnętrznym 3 bar zbiorniku wewnętrznym 10 Max. ciśnienie Górnej bar wężownicy dolnej 16 Max. temperatura zbiornik 85 C wężownica 110 Powierzchnia górnej - 1,33-1,33 m wężownicy dolnej 2 2,1 2,1 Wymiar anody mm ø26x650 ø26x950 ø26x650 ø26x950 Masa kg A mm / / /-0 B mm C mm D mm E mm F mm G mm H mm Wymiary I mm J mm K mm L mm M mm N mm O mm R mm Ø750 Ø850 S mm T mm Wysokość całkowita mm / /-0 Gwarancja na zbiornik Lata 3* * Pod warunkiem regularnej wymiany anody magnezowej ( co najmniej raz na 18 miesięcy) Parametr Jedn. Miary Zbiorniki multiwalentne BUZ BUZ-400/150.91N BUZ-500/200.91N BUZ-750/300.91N BUZ-1000/300.91N BUZ-400/150.92N BUZ-500/200.92N BUZ-750/300.92N BUZ-1000/300.92N Króciec przyłączeniowy A cal GW 1 ½ Króciec przyłączeniowy B cal GW 1 ½ Przyłącze modułu grzejnego C cal GW 2 Króciec przyłączeniowy D cal GW 1 ½ Króciec przyłączeniowy E cal GW 1 ½ Powrót z wężownicy F cal GZ 1 Osłona czujnika temperatury G cal ø16 wewn. Króciec przyłączeniowy H mm GW 1 ½ Króciec przyłączeniowy I cal GW 1 ½ Zasilanie wężownicy J cal GZ 1 Osłona czujnika temperatury K cal ø16 wewn. Osłona czujnika temperatury L mm ø16 wewn. Króciec przyłączeniowy M mm GW 1 ½ 16

18 8. Płyn solarny 8.1. OPIS PŁYNU Wybór odpowiedniego płynu ma decydujące znaczenie dla sprawności i trwałości danej instalacji. Dołączony glikol gwarantuje najwyższą sprawność układów solarnych. Glikol propylenowy dołączany do zestawów solarnych HEVELIUS jest ekologicznym płynem solarnym o stężeniu eksploatacyjnym specjalnie przystosowanym do układów kolektorów słonecznych. Dzięki zastosowaniu odpowiedniej formuły inhibitorów korozji może być stosowany praktycznie do wszystkich typów materiałów konstrukcyjnych układów grzewczych Dołączony do zestawu płyn solarny jest produktem bezpiecznym w użytkowaniu, ponieważ posiada aktualne Atesty Higieniczne wystawione przez Narodowy Instytut Zdrowia Publicznego - Państwowy Zakład Higieny DANE TECHNICZNE PŁYNU SOLARNEGO* Parametr Jednostka Wartość Wygląd zewnętrzny - Ciecz jednorodna, przezroczysta bez osadów Stężenie wagowe % 53 Stężenie objętościowe % 51 ph - 7,5-9,5 Temperatura krystalizacji C -35 Gęstość w 20 C kg/m 3 1,041 Lepkość kinematyczna w 20 C m 2 /s ~6,21 Temperatura wrzenia C Ciepło właściwe kj/kgk 3,58 *- parametry dołączonego płynu solarnego mogą różnić się od podanych w tabeli. Szczegółowa specyfikacja składu i parametrów technicznych płynu patrz etykieta na opakowaniu bądź karta charakterystyki produktu. 17

19 9. Uruchomienie instalacji solarnej Instalację należy napełnić niezamarzającym płynem solarnym załączonym do zestawu, przy użyciu pompy ręcznej lub mechanicznej zdolnej do uzyskania wymaganego nadciśnienia cieczy w instalacji. Nadciśnienie wg wskazań na manometrze powinno wynosić ok. 2,5 3,5 bar (ok. 0,3 bar większe niż w naczyniu przeponowym). Uwaga: Napełnianie i odpowietrzanie należy wykonywać przy zasłoniętych płytach kolektora lub podczas braku nasłonecznienia. Cały proces powinien być poprzedzony sprawdzeniem szczelności oraz czystości instalacji KOLEJNOŚĆ CZYNNOŚCI PRZY NAPEŁNIANIU I ODPOWIETRZANIU 1. Podłączyć przewód tłoczny pompy ręcznej do przyłącza serwisowego grupy pompowej 10a, natomiast spustowy do przyłącza 10b. 2. Zawór regulacyjny natężenia przepływu 9 ustawić w pozycji zamkniętej. 3. Otworzyć zawór odpowietrzający przy kolektorach (najwyższy punkt instalacji). 4. Napełniać instalację solarną aż do czasu wypływu glikolu z przyłącza 10b, następnie zamknąć zawór na przyłączu 10b i doprowadzić ciśnienie w instalacji do ok. 2,5 bar po czym zamknąć zawór na przyłączu 10a. 5. Zawór regulacyjny natężenia przepływu 9 ustawić w pozycji otwartej. 6. Uruchomić tryb ręczny pompy obiegowej w celu odpowietrzania układu. 7. Podczas pracy pompy należy co pewien czas otworzyć zawór odpowietrzający separatora gazów w celu usunięcia powietrza znajdującego się w instalacji. 8. Na rotametrze 11 ustawić wymagany przepływ ok. 0,65 l/min na każdy m 2 efektywnej powierzchni próżniowego kolektora rurowego. 9. Wyłączyć tryb ręczny pompy obiegowej i włączyć tryb pracy automatyczny. 10. Zamknąć zawór odpowietrzający przy kolektorach (najwyższy punkt instalacji). Patrz rysunek strona 7 i Obsługa eksploatacyjna instalacji Instalacja przewidziana jest do pracy bezobsługowej w systemie automatycznym. Należy zabezpieczyć ją przed brakiem zasilania elektrycznego. Zaleca się przeprowadzenie regularnych kontroli poprawności pracy instalacji. Pozwoli to na bezproblemowe i bezawaryjne użytkowanie instalacji. Podczas regularnych inspekcji należy sprawdzić mocowania kolektorów, ramę montażową oraz połączenia rur. Należy również zwrócić uwagę na ewentualne zniszczenia izolacji rur oraz kolektorów przez ptaki lub warunki atmosferyczne. Kolektory powinny zostać oczyszczone z ewentualnych zanieczyszczeń. Przynajmniej raz w roku zaleca się zbadanie stanu płynu solarnego przez autoryzowany serwis. Należy tu zwrócić szczególną uwagę na temperaturę zamarzania płynu, która powinna wynosić co najmniej -25 C. Do podstawowych czynności eksploatacyjnych należy także sprawdzenie ciśnienia w instalacji. W razie konieczności uzupełnienia płynu solarnego, zwrócić uwagę na stosunek zawartości glikolu i wody. Do innych czynności kontrolnych należy: Zweryfikowanie stanu anody magnezowej w zasobniku ciepłej wody, którą należy okresowo wymieniać. Wymiana anody magnezowej powinna następować min. co 18 miesięcy. Sprawdzenie stanu zbiornika wyrównawczego oraz zaworów bezpieczeństwa. Kontrola połączeń i uszczelnień. Kontrola ciśnienia w instalacji na manometrze zespołu pompowego. Kontrola wielkości strumienia przepływu na przepływomierzu zespołu pompowego. Sprawdzenie stanu przyłączy elektrycznych i czujników temperatury. Kontrola pracy pompy obiegowej. Kontrola poprawności pracy regulatora. Niezależnie od tego, okresowej kontroli podlegają wskazania temperatur na wyświetlaczu sterownika. Ponadto raz na dwa lata kontroli podlegają parametry płynu solarnego Regularne przeglądy eksploatacyjne są warunkiem koniecznym do spełnienia ewentualnych roszczeń gwarancyjnych. W razie możliwości, podczas długoterminowych nieobecności użytkowników zaleca się osłonięcie kolektorów w celu uniknięcia odparowywania płynu solarnego. W przypadku nagłego spadku ciśnienia w instalacji, niezwłocznie poinformować serwis. Przeglądu instalacji solarnej należy dokonywać zawsze na początku sezonu użytkowania układu. 18

20 11. Sposoby rozwiązywania ewentualnych problemów Rodzaj nieprawidłowości pracy instalacji solarnej Przyczyny Zalecenia Brak wyświetlanej temperatury na panelu sterownika Brak zasilania, wyłączony sterownik Sprawdzić zasilanie, podłączyć sterownik Sterownik poprawnie wyświetla temperatury, symbol stan pompy kolektorowej na wyświetlaczu równy 0% Wyświetlana temperatura kolektora niska Wyświetlana temperatura kolektorów wysoka Wadliwe umiejscowienie czujnika temperatury kolektora T1 Przekroczona temperatura wyłączenia kolektora TCOLmax Sprawdzić i poprawić umiejscowienie czujnika temperatury kolektora, czujnik umieścić w kapilarze kolektora Zaczekać na spadek temperatury poniżej TCOLmax Brak podgrzewu wody w słoneczny dzień Pompa instalacji solarnej nie pracuje Sterownik poprawnie wyświetla temperatury, symbol stan pompy kolektorowej na wyświetlaczu powyżej 0% Wyświetlana temperatura kolektorów wysoka Brak napięcia zasilającego pompę, awaria sterownika Pompa kolektorów zablokowana, awaria silnika pompy Sprawdzić połączenie pomiędzy sterownikiem a pompą, wymienić sterownik Po odkręceniu śruby odpowietrzania pompy ruszyć wirnikiem, wymienić pompę Wadliwe podłączenie lub awaria czujnika temperatury Sprawdzić podłączenie lub wymienić czujnik Sterownik sygnalizuje stan alarmowy Niewłaściwy schemat pracy Przekroczona temp. wyłączenia kolektora TCOLmax Wybrać odpowiedni schemat pracy Załączyć pompę w trybie manualnym, zmienić wartość temp. maksymalnej na wyższą Pompa instalacji solarnej pracuje, brak przepływu Sterownik poprawnie wyświetla temperaturę, symbol stan pompy kolektorowej na wyświetlaczu powyżej 0% Wyświetlana temperatura kolektorów wysoka Zapowietrzenie instalacji Zamknięty zawór w instalacji solarnej lub zawór regulacyjny nad rotametrem Odpowietrzyć instalację Otworzyć wszystkie zawory instalacji solarnej, zwiększyć przepływ na kryzie W czasie pracy instalacji solarnej występuje duża różnica pomiędzy temperaturą kolektora T1 a temperaturą zasobnika T2 (powyżej 20º C) Zbyt mały przepływ Zła regulacja przepływu Zapowietrzenie instalacji Wyregulować przepływ zgodnie z zaleceniami Odpowietrzyć instalację Zbyt duży przepływ Zła regulacja przepływu Wyregulować przepływ zgodnie z zaleceniami Częste włączanie i wyłączanie pompy instalacji solarnej Nieprawidłowa nastawa sterownika Zbyt duża różnica temperatur załączająca pompę instalacji Zbyt krótki min. czas pracy pompy tp Skorygować nastawę sterownika zgodnie z zaleceniami Zmienić ustawienia, wydłużyć minimalny czas pracy pompy 19

21 Brak dobrego kontaktu czujników Umieścić czujniki w kapilarach i zabezpieczyć przed wysunięciem Nieprawidłowy kierunek przepływu czynnika grzewczego przez kolektor Zmienić kierunek przepływu Znaczne wahania ciśnienia w instalacji solarnej Systematyczne obniżanie się ciśnienia w instalacji solarnej Nieprawidłowe ciśnienie w naczyniu przeponowym Zapowietrzenie instalacji Nieszczelność instalacji Awaryjne wyrzucenie płynu w trakcie wrzenia (np. w czasie częstych braków zasilania energii elektrycznej) Nieszczelność zaworu powietrza naczynia przeponowego Sprawdzić i skorygować ciśnienie w naczyniu Odpowietrzyć instalację Zlokalizować i usunąć nieszczelność Uzupełnić płyn, usunąć przyczynę wrzenia, zastosować rozwiązanie podtrzymujące zasilanie Sprawdzić i podnieść ciśnienie w naczyniu do wymaganego Pozorna mała wydajność cieplna kolektora słonecznego i instalacji solarnej Zasobnik wyziębia się nocą, temp. kolektora nocą jest wyższa niż temp. zasobnika Nagłe, szybkie skoki temp. T1, lub co pewien czas T1 Err Duży rozbiór wody w czasie podgrzewania Zużycie całej pojemności zasobnika na koniec dnia, napełnienie całego zasobnia zimną wodą Wynoszenie ciepła przez obieg cyrkulacji Wynoszenie ciepła do układu C.O. (zasobniki z dwoma wężownicami) Włączony tryb schładzanie nocne Niedokładne wykonanie połączenia przewodu czujnika T1 z przewodem elektrycznym Zbyt mała powierzchnia kolektorów, montaż dodatkowego kolektora Ograniczyć czas pracy pompy cyrkulacyjnej do minimum Wyeliminować możliwość grawitacyjnego wynoszenia ciepła, np. montaż zaworu zwrotnego Wyłączyć tryb schładzanie nocne Naprawić istniejące połączenie lub wykonać połączenie na nowo NIBE-BIAWAR sp. z o.o Białystok, Al. Jana Pawła II 57, Tel (85) , fax (85) , kolektory@biawar.com.pl; 20

22 WARUNKI GWARANCJI 1. Nibe Biawar Sp. z o.o., z siedzibą w Białymstoku zapewnia sprawne funkcjonowanie sprzedawanych kolektorów słonecznych HEVELIUS WUNDER CLS 2108, HEVELIUS WUNDER ALS 2512, NIBE SOLAR FP 215 P, HEVELIUS SCM, oraz pozostałych elementów zestawów pod warunkiem, iż: są zainstalowane zgodnie z obowiązującymi w Polsce przepisami i normami oraz wytycznymi Producenta zawartymi w Instrukcji Obsługi, są użytkowane zgodnie z przeznaczeniem, zasadami użytkowania i konserwacji podanymi poniżej, są uruchamiane, instalowane przez przeszkolonych instalatorów posiadających niezbędną wiedzę oraz uprawnienia do obsługi instalacji solarnych, są naprawiane i serwisowane wyłącznie przez Autoryzowany Serwis Nibe Biawar (aktualny wykaz uprawnionych serwisów znajduje się na stronie internetowej 2. Gwarancja obejmuje wady produktu, które ujawnione zostaną w okresie : kolektory HEVELIUS WUNDER CLS lat od daty zakupu, kolektory HEVELIUS WUNDER ALS lat od daty zakupu, kolektory NIBE Solar FP 215 P 5 lat od daty zakupu, kolektory HEVELIUS SCM 5 lat od daty zakupu, pozostałe elementy zestawu zgodnie z indywidualnymi warunkami gwarancji. 3. Warunkiem obowiązywania gwarancji jest posiadanie dowodu zakupu, prawidłowo wypełnionej karty gwarancyjnej przez osoby do tego uprawnione oraz odesłanie prawidłowo wypełnionego protokołu uruchomienia zawartego w karcie gwarancyjnej nie później niż w terminie 14 dni od daty uruchomienia. Protokół uruchomienia powinien zostać czytelnie i w całości wypełniony przez osobę wykonującą instalację. 4. Wady ujawnione w okresie gwarancji będą usuwane niezwłocznie, lecz nie dłużej niż w ciągu 14 dni roboczych od daty zgłoszenia reklamacji do Autoryzowanego Serwisu. Okres ten może ulec wydłużeniu o czas sprowadzenia części zamiennych od Producenta. 5. Gwarancja nie obejmuje: uszkodzeń wynikających z użytkowania niezgodnego z ogólnie przyjętymi zasadami dla tego typu urządzeń, niezgodnie z przeznaczeniem i zaleceniami Producenta zawartymi w Instrukcji Obsługi a także niezgodnie z Ogólnymi Zasadami wyszczególnionymi w pkt. 6 niniejszej gwarancji; uszkodzeń powstałych z winy Użytkownika lub osób trzecich; produktów, w których stwierdzono ingerencję osób nieupoważnionych, polegającą na przeróbkach, samodzielnej naprawie, uruchomieniu, zmianach konstrukcyjnych; uszkodzeń powstałych na skutek braku zasilania energii elektrycznej; uszkodzeń powstałych wskutek niewłaściwej instalacji i montażu; niewłaściwej pracy urządzenia wynikającej z błędnie dobranych parametrów instalacji, ustawień sterownika, niewłaściwego odpowietrzenia układu elementów zużytych w sposób naturalny zgodnie z właściwościami lub przeznaczeniem produktu czynności serwisowych, kontrolnych, pomiarowych i regulacji układu, dokonywanych na sprawnym urządzeniu bez związku z jego awarią. (Takie czynności mogą być dodatkową usługą płatną.) 6. Ogólne zasady użytkowania i konserwacji Kolektory należy użytkować zgodnie z wytycznymi producenta i ogólnie przyjętymi zasadami użytkowania tego typu wyrobów, ze szczególnym uwzględnieniem warunków opisanych poniżej: kolektory powinny być zainstalowane w kierunku południowym, dopuszcza się odchylenie od kierunku południowego ±15 ; kolektory powinny być zainstalowane pod kątem 45, dopuszcza się odchylenie ±15 ; do momentu napełnienia instalacji, w celu ochrony przed nadmiernym przegrzaniem, kolektory muszą pozostawać przykryte; napełnianie i odpowietrzanie instalacji musi odbywać się przy przykrytych kolektorach lub w godzinach porannych, kiedy instalacja jest chłodna; instalację należy kontrolować i odpowietrzać nie rzadziej niż raz do roku; wymiana płynu solarnego w instalacji powinna być przeprowadzana co najmniej co 4 lat lub wcześniej po utracie właściwości przez płyn; zastosowany płyn solarny musi odpowiadać parametrom zalecanym przez Producenta, a jego jakość musi być kontrolowana przynajmniej co 2 lata i poświadczona wpisem w karcie gwarancyjnej; instalację należy zabezpieczyć na wypadek braku zasilania energii elektrycznej; sprawność kolektorów słonecznych uzależniona jest od aktualnych warunków atmosferycznych. 7. W sprawach nieuregulowanych warunkami niniejszej gwarancji zastosowanie mają odpowiednie przepisy Kodeksy Cywilnego oraz Ustawy o Szczególnych Warunkach Sprzedaży Konsumenckiej z dnia Gwarant nie odpowiada za straty i szkody powstałe w wyniku użytkowania niesprawnego urządzenia. 9. Gwarant może odmówić wykonania naprawy w przypadku braku swobodnego dostępu do urządzenia bądź elementów zestawu. 10. W przypadku nieuzasadnionego wezwania serwisu, koszty jego przyjazdu pokrywa klient. 11. Niniejsza gwarancja udzielana jest na urządzenia zakupione i zainstalowane na terenie Rzeczpospolitej. 12. Niniejsza gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zwiesza uprawnień kupującego wynikających z niezgodności towaru z umową. 26
