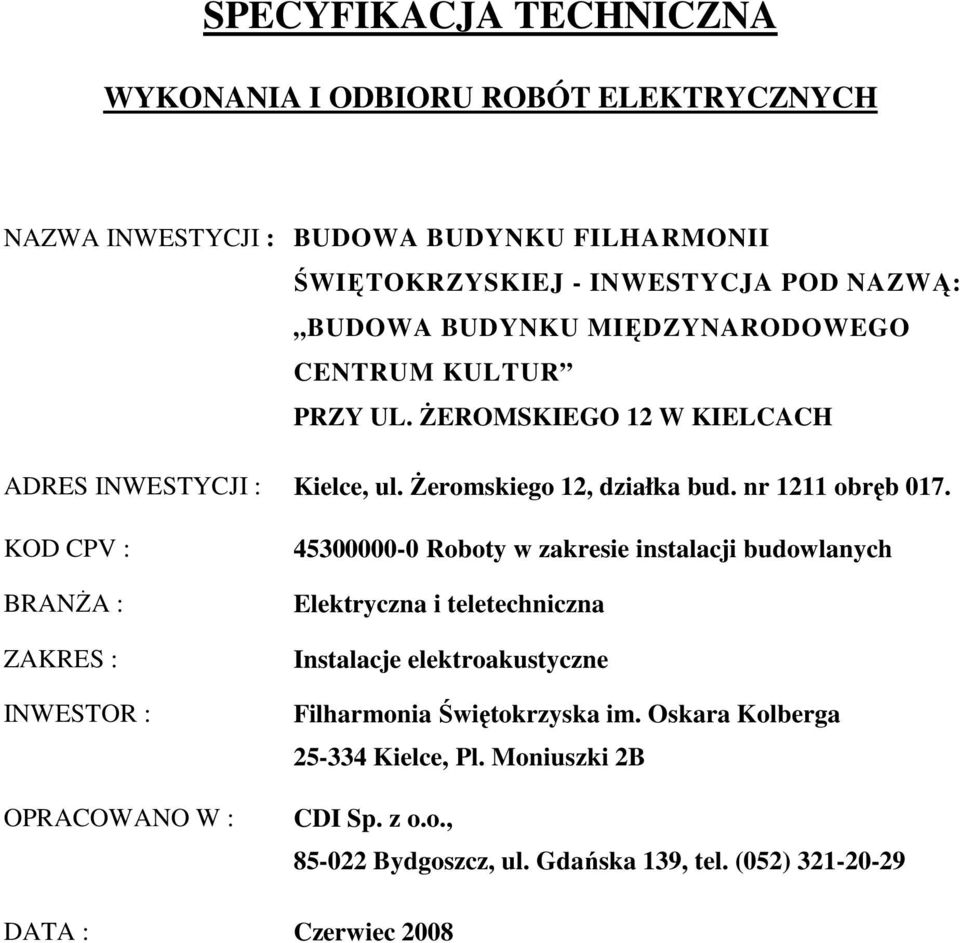

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ELEKTRYCZNYCH NAZWA INWESTYCJI : BUDOWA BUDYNKU FILHARMONII ŚWIĘTOKRZYSKIEJ - INWESTYCJA POD NAZWĄ: BUDOWA BUDYNKU MIĘDZYNARODOWEGO CENTRUM KULTUR PRZY UL. śeromskiego 12 W KIELCACH ADRES INWESTYCJI : Kielce, ul. śeromskiego 12, działka bud. nr 1211 obręb 017. KOD CPV : BRANśA : ZAKRES : INWESTOR : OPRACOWANO W : Roboty w zakresie instalacji budowlanych Elektryczna i teletechniczna Instalacje elektroakustyczne Filharmonia Świętokrzyska im. Oskara Kolberga Kielce, Pl. Moniuszki 2B CDI Sp. z o.o., Bydgoszcz, ul. Gdańska 139, tel. (052) DATA : Czerwiec 2008

2 SPIS TREŚCI 1. WSTĘP Przedmiot SST Zakres stosowania SST Określenia podstawowe Zakres robot objętych SST Ogólne wymagania dotyczące robót MATERIAŁY Materiały instalacji elektrycznej SPRZĘT TRANSPORT WYKONANIE ROBÓT Ciągi instalacyjne - wskazówki montaŝowe Nagłośnienie widowni Odsłuch monitorowy dla wykonawców Architektura systemu nagłośnienia Technologia nagłośnienia frontalnego widowni System monitorów scenicznych System mikrofonów bezprzewodowych System mikrofonów przewodowych System nagłośnienia Sali Kameralnej System inspicjenta Sali Koncertowej System Inspicjenta Sali Kameralnej Transmisja wideo KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE

3 457. ROBOTY INSTALACYJNE ELEKTROAKUSTYKA 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania techniczne dotyczące wykonania i odbioru robót dotyczących n/w instalacji urządzeń elektroakustycznych dla Budynku Międzynarodowego Centrum Kultur przy ul. Stefana śeromskiego 12 w Kielcach,. Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) Grupa Klasa Kategoria Opis Urządzenia i artykuły telekomunikacyjne Roboty w zakresie instalacji budowlanych Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inŝynierii lądowej i wodnej Sprzęt i kable telekomunikacyjne Roboty w zakresie instalacji elektrycznych Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i kolei; wyrównywanie terenu Kable telefoniczne Sieć telefoniczna Domofony Instalowanie infrastruktury kablowej Kładzenie kabli Instalowanie sprzętu telekomunikacyjnego Instalowanie systemów alarmowych i anten Instalowanie systemów alarmowych i anten Instalowanie poŝarowych systemów alarmowych Instalowanie alarmów włamaniowych Roboty budowlane w zakresie budowy linii komunikacyjnych Roboty budowlane w zakresie linii telefonicznych A. Instalacje systemu nagłośnienia Sali Koncertowej, B. Instalacje systemu nagłośnienia Foyer i transmisji obrazu ze sceny, C. Instalacje systemu nagłośnienia Sali Kameralnej, 172

4 D. Instalacje systemu inspicjenta Sali Koncertowej, E. Instalacje systemu inspicjenta Projektowane systemy nagłośnienia przystosowane są do realizacji koncertów, spektakli muzycznych, konferencji i innych imprez masowych wymagających wspomagania elektroakustycznego i dogłośnienia konferansjerki. Wszystkie wbudowane materiały i urządzenia powinny mieć aktualne dopuszczenia do stosowania w budownictwie (atesty, aprobaty techniczne, dopuszczenia, deklaracje zgodności itp.) Zakres stosowania SST Specyfikacja techniczna jest dokumentem będącym podstawą do udzielenie zamówienia i zawarcia umowy na wykonanie robót instalacyjnych zawartych w pkt. 1.1 powyŝszej SST Określenia podstawowe Określenia i nazewnictwo uŝyte w niniejszej szczegółowej specyfikacji technicznej są zgodne z obowiązującymi podanymi w normach PN i przepisach Prawa budowlanego. z dnia 21 lipca 2000 r. Prawo telekomunikacyjne ze zmianami wprowadzonymi w Dz. U. Nr 73, poz. 852, z Nr 122, poz.1321 i Nr 154, poz.1800 i 1802 z 2002r. Nr 25, poz.253, Nr 74, poz.676, Nr 166, poz.1360 z 2003r. Nr 50, poz.424, Nr 113, poz.1070, Nr 130, poz.1188 z 2003r Zakres robot objętych SST. Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie robót zgodnie z pkt 1.1. SST Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za wykonanie robót zgodnie z dokumentacja projektową, specyfikacją, poleceniami nadzoru inwestorskiego i autorskiego zgodnie z zapisami ustawy Prawo budowlane. Wszystkie instalacje powinny być wykonane zgodnie z rozporządzeniem : Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych. jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Infrastruktury z dnia 13 lutego 2003r. zmieniające rozporządzenie w sprawie warunków technicznych. jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie MSWiA z dnia 16 czerwca 2003 r. w sprawie ochrony przeciwpoŝarowej budynków i innych obiektów budowlanych i terenów. Rozporządzenie MSWiA z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpoŝarowej. PN-E :2002 Systemy sygnalizacji poŝarowej. Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji. 2. MATERIAŁY 2.1. Materiały instalacji elektrycznej. Zaprojektowane instalacje elektroakustyczne naleŝy wykonać pojedynczymi i wieloparowymi kablami audio, cyfrowymi kablami AES/EBU, cyfrowymi liniami transmisyjnymi MADI wykonanymi przewodami telekomunikacyjnymi CAT-5e i przewodami światłowodowymi. Instalacje głośnikowe naleŝy wykonać przewodami miedzianymi 2 x 4 i 2 x 6mm2. 173

5 Inwestor dopuszcza uŝycie do budowy przez Wykonawcę materiałów innych producentów niŝ sugerowani pod warunkiem, iŝ jakościowo nie mogą być gorsze od wymienionych oraz spełniać warunki zgodnie z Ust. o wyrobach budowlanych z r. (Dz.U. z 2004r. nr 92 poz. 881). 3. SPRZĘT Przy wykonywaniu montaŝu urządzeń oraz instalacji naleŝy uŝywać sprzętu zgodnego z technologią wykonywania robót określoną przez producenta lub dostawcę urządzeń 4. TRANSPORT Transportu urządzeń oraz elementów instalacji naleŝy dokonać zgodnie z wymaganiami określonymi przez producenta lub dostawcę urządzeń. 5. WYKONANIE ROBÓT 5.1. Ciągi instalacyjne - wskazówki montaŝowe W budynku Filharmonii Świętokrzyskiej w Kielcach główne ciągi instalacyjne poprowadzone będą na drabinkach i korytkach kablowych umieszczonych pod sufitem podwieszonym. W pomieszczeniach instalacje poprowadzone będą w rurkach pod tynkiem w korytarzach. Trasy instalacji, typy kabli i przewodów oraz średnice rur instalacyjnych przedstawiono na rzutach budowlanych. Instalacje wnętrzowe naleŝy prowadzić w oddzielnych ciągach linii mikrofonowych. Projekt przewiduje oprzewodowanie pojedynczymi i wieloparowymi kablami audio, cyfrowymi kablami AES/EBU, cyfrowymi liniami transmisyjnymi MADI wykonanymi przewodami telekomunikacyjnymi CAT-5e i przewodami światłowodowymi. Instalacje głośnikowe naleŝy wykonać przewodami miedzianymi 2 x 4 i 2 x 6mm2. Kable linii mikrofonowych naleŝy układać w osobnej przegrodzie z zachowaniem odległości 10 cm od linii głośnikowych przy prowadzeniu tych kabli we wspólnym korytku kablowym. Ciągi mikrofonowe i głośnikowe naleŝy przeprowadzić w odległości nie mniejszej niŝ 1 m od ciągów instalacji elektroenergetycznych. Uszczelnienia poŝarowe Przejścia przewodów instalacji przez ściany zewnętrzne oraz wewnętrzne pomiędzy strefami poŝarowymi uszczelnić przy pomocy przepustów o odporności właściwej dla ścian i stropów (EI120/EI60) 5.2. Nagłośnienie widowni Podstawowe załoŝenia dla projektowanego systemu nagłośnienia Parametry akustyczne Sali Koncertowej Kubatura Sali Koncertowej wynosi około 8700 m3. W Sali przewidziano 510 miejsc dla słuchaczy i 300 wykonawców (orkiestra i chór). Projektowana wartość czasu pogłosu Sali wynosi T = 1.8 s. Kubatura Sali Kameralnej wynosi 1500 m3. Sala dysponować będzie 194 miejscami dla słuchaczy. Projektowana wartość czasu pogłosu Sali Kameralnej wynosi T = 1.4 s. Instalowane urządzenia elektroakustyczne powinny zapewnić dobrą czytelność i czystość dźwięku dla przekazów muzycznych, z poziomem dźwięku na widowni nie mniejszym niŝ 95 db, wartości szczytowej 107 db i nierównomierności nagłośnienia mniejszej niŝ 6 db. Zakres częstotliwości: 40 Hz do 18 khz. Odstęp szumów 80 db. W przypadku imprez musicalowych 174

6 system nagłośnienia będzie uzupełniony o ustawiane na scenie głośniki subniskotonowe (subwoofery) o kierunkowej charakterystyce przenoszenia, zapewniający stłumienie dźwięku w otoczeniu wykonawców na scenie Nadrzędnym wymaganiem dla nagłośnienia przekazów słownych jest uzyskanie właściwej zrozumiałości mowy. Odpowiadająca temu wymaganiu wartość wskaźnika zrozumiałości mowy STI powinna wynosić nie mniej niŝ 0.5, we wszystkich miejscach na widowni. Dla realizacji akustycznej imprez muzycznych przewiduje się dwa stanowiska realizatora dźwięku. Główne stanowisko, tzw. FOH, znajdować się będzie w środkowej części widowni, w 12 rzędzie. Na tym stanowisku znajdować się będzie przyłącze magistrali cyfrowej sieci audio sygnałów mikrofonowych i sygnałów zwrotnych do realizacji miksu nagłośnienia widowni i ew. do realizacji miksu dla odsłuchu monitorowego przez wykonawców na scenie. Urządzenia do realizacji nagłośnienia ze stanowiska FOH na widowni mogą być doraźnie instalowane na czas imprez. Drugie stanowisko realizatora dźwięku znajdować się będzie w kabinie akustyka. Realizator będzie miał dostęp do wszystkich sygnałów fonicznych z mikrofonów i innych elektroakustycznych źródeł dźwięku na scenie podobnie do realizatora na widowni. W kabinie realizowane będą nagrania dokumentacyjne wydarzeń muzycznych na Sali. MoŜliwa będzie takŝe realizacja zamiennego z FOH miksu nagłośnienia widowni oraz retransmisja dźwięku z Sali Koncertowej do foyer. Dźwięk ze sceny do foyer moŝna będzie przekazywać za pośrednictwem konsolety FOH lub poprzez konsoletę w reŝyserni do wzmacniacza mocy nagłośnienia foyer w stojaku 19 nr Odsłuch monitorowy dla wykonawców Z uwagi na obecność wielu głośnych źródeł dźwięku na scenie przy nagłaśnianiu imprez estradowych, dla poprawnej intonacji i synchroniczności nieodzowne są urządzenia odsłuchowe monitory sceniczne. W warunkach dźwiękowych sceny zasięg akustyczny monitorów jest ograniczony do około 2 m. Z tego względu, do realizacji przedsięwzięć muzycznych nieodzowna jest stosunkowo duŝa liczba monitorów na scenie. Usytuowanie mikrofonów, jak i monitorów będzie ulegać zmianom. Przewiduje się instalację 20 tabliczek przyłączowych dla mikrofonów i monitorów scenicznych na scenie - przy krawędzi i w głębi sceny oraz trzy tabliczki mikrofonowe i głośnikowe w fosie orkiestry Architektura systemu nagłośnienia W skład systemu nagłośnienia frontalnego Sali Koncertowe wchodzą: zestawy głośnikowe systemu frontalnego nagłośnienia widowni, głośniki odsłuchowe dla wykonawców na scenie, wzmacniacze mocy systemu nagłośnienia frontalnego widowni, wzmacniacze mocy systemu nagłośnienia monitorowego sceny, mikrofony przewodowe i bezprzewodowe oraz źródła liniowe sygnałów, spliter mikrofonowy 64/3 do rozdzielenia sygnałów mikrofonowych do trzech uŝytkowników: FOH, stanowisko realizatora odsłuchu monitorowego przy scenie pok. 067, panel przyłączy dla transmisji RTV w tablicy przyłączowej TAB 1. panel przyłączy z przedwzmacniaczami mikrofonowymi i przetwornikami analogowocyfrowymi sygnałów ze źródeł na scenie (stagebox 64/32 w stojaku #1), trzy cyfrowe konsolety mikserskie, procesory efektów, korektory do kształtowania barwy dźwięku oraz urządzenia do odtwarzania i rejestracji dźwięku w stojakach # 4, 5, i

7 W sieci głośnikowej nagłośnienia frontalnego zastosowane będą głośniki o małej impedancji. Do zasilania głośników nagłośnienia przewidziano 1 stojak wzmacniaczy mocy 19 (nr 2) usytuowany w pomieszczeniu 030 wzmacniaczy mocy na zapleczu sceny. Stałe przyłącza mikrofonów przewodowych usytuowane będą na scenie (40 linii) i na stropie technicznym nad sceną (16 linii). Ponadto, realizator dźwięku będzie dysponował mikrofonami bezprzewodowymi, typu nagłownego i do ręki. W projekcie przewidziano 8 odbiorników mikrofonów bezprzewodowych. Będą one zamontowane w stojaku aparatury 19 nr 1 w pomieszczeniu Technologia nagłośnienia frontalnego widowni Do sieci głośnikowej nagłośnienia frontalnego wchodzą 2 wysokiej jakości zestawy głośnikowe typu line array. Zestawy te będą zwieszone na wyciągarkach ze stropu technicznego, po lewej i prawej stronie sceny. KaŜdy zestaw zawiera 6 szerokopasmowych segmentów głośnikowych systemu liniowego, po 400 W kaŝdy. Robocze połoŝenie głośników line array znajduje się na wysokości 9 m. Głośniki te mogą być wciągane do przestrzeni pod stropem jeśli nie będzie potrzeby ich uŝycia. Do nagłośnienia imprez musicalowych przewidziano dodatkowo dwa zestawy po 3 x 400 W głośników subniskotonowych (subwooferów), które będą doraźnie ustawiane w przedniej części, po lewej i prawej stronie sceny. Ponadto, realizator nagłośnienia dysponować będzie 4 głośnikami szerokopasmowymi małej mocy po 120 W, do dogłośnienia pierwszych rzędów widowni. Łączna znamionowa moc zestawów głośnikowych przewidzianych do nagłośnienia frontalnego imprez muzycznych w Sali wynosi 12 kw. Do zasilania głośników nagłośnienia frontalnego przewidziano 7 szt. wysokiej jakości dwukanałowych wzmacniaczy mocy o mocy znamionowej 2 x 750 W kaŝdy. Sygnały mikrofonowe pochodzić będą z mikrofonów przewodowych i bezprzewodowych. Obróbka sygnałów mikrofonowych i tworzenie wyjściowego miksu realizowane będzie za pomocą cyfrowej konsolety FOH, wyposaŝonej w 64 kanały miksowania, 64 wejścia i 32 wyjścia cyfrowe. Sygnały te dostarczane będą do procesora konsolety mikserskiej ( local rack ) z panelu ( stage box ) przetworników A/D na scenie poprzez cyfrową magistralę dystrybucji sygnałów w standardzie MADI. Konsoleta wyposaŝona będzie ponadto w 16 lokalnych wejść i wyjść analogowych oraz 8 par wejść i wyjść AES/EBU do przyłączenia zewnętrznych urządzeń audio, jak odtwarzacz CD, DVD, magnetofon cyfrowy na stanowisku miksowania (stojak nr 4 na stanowisku FOH). Te same sygnały z panelu przetworników A/D na scenie mogą być przesyłane do reŝyserni dźwięku, pom. 3/08, dla realizacji nagłośnienia frontalnego z kabiny, a takŝe dla realizacji nagrań dokumentacyjnych. Kabina akustyka wyposaŝona będzie w następujące urządzenia systemu nagłośnienia: cyfrowa konsoleta foniczna, 32 wejścia i 16 wyjść cyfrowych, stojak nr 5 wyposaŝony w interfejs do konwersji sygnałów w standardach MADI/AES, urządzenia do odtwarzania i rejestracji sygnałów audio, wzmacniacz mocy systemu nagłośnienia foyer, komputerowy system rejestracji HD i edycji nagrań, dwa głośniki do odsłuchu kontrolnego. Połączenia kablowe między tabliczkami mikrofonowymi na scenie i w fosie orkiestry a panelem przyłączy linii mikrofonowych w stojaku nr 1 wykonane będą w technologii miedzianej (kable symetryczne ekranowane). W projekcie przyjęto, Ŝe cyfrowe sygnały wyjściowe z przetworników A/D (64 kanały) oraz sygnały powrotne (32 kanały) będą multipleksowane i przesyłane magistralą cyfrową między urządzeniami sieci audio przez interfejs MADI. Do przesyłania zmultipleksowanego sygnału cyfrowego z panela przedwzmacniaczy i przetworników 176

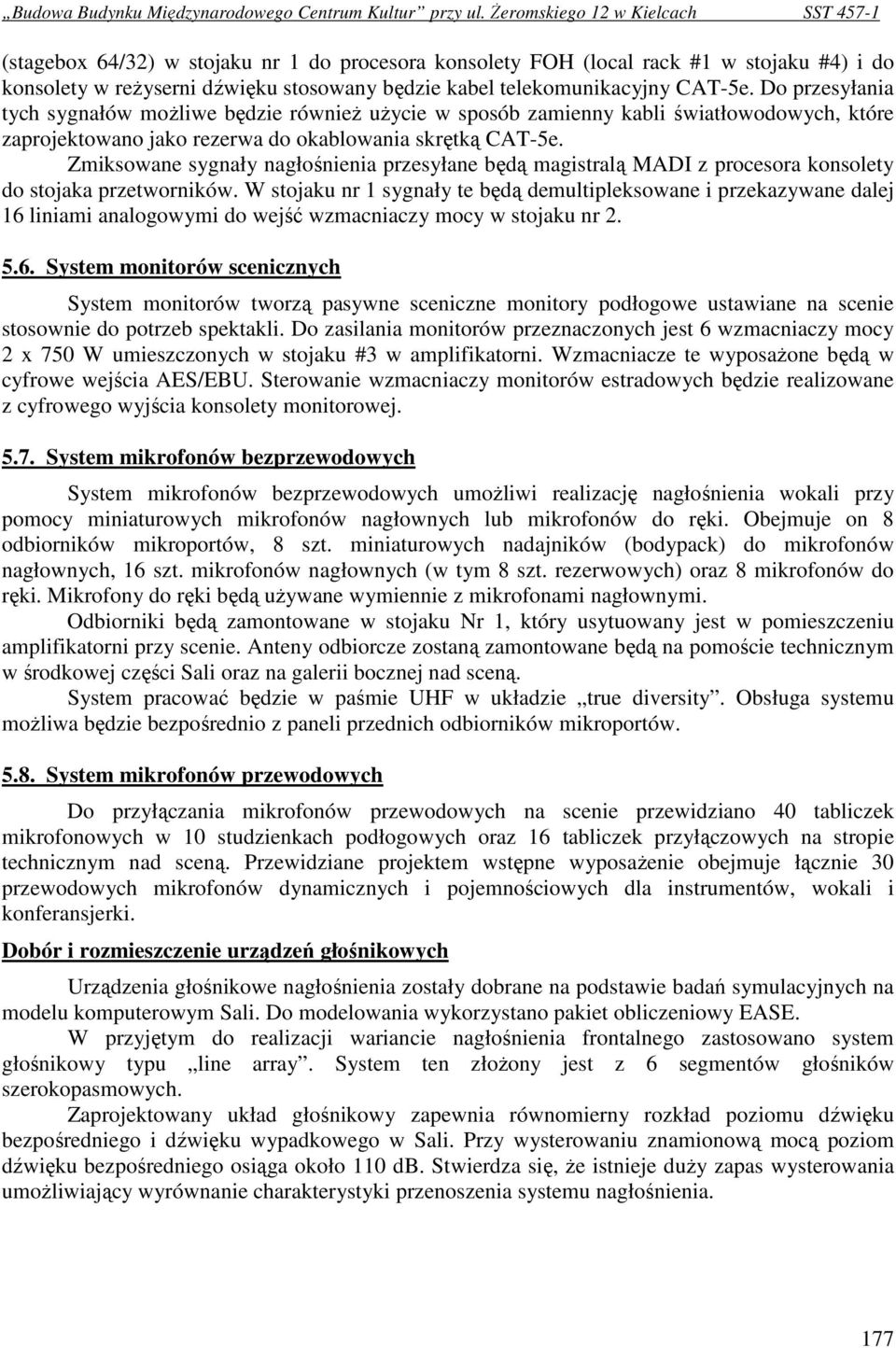

8 (stagebox 64/32) w stojaku nr 1 do procesora konsolety FOH (local rack #1 w stojaku #4) i do konsolety w reŝyserni dźwięku stosowany będzie kabel telekomunikacyjny CAT-5e. Do przesyłania tych sygnałów moŝliwe będzie równieŝ uŝycie w sposób zamienny kabli światłowodowych, które zaprojektowano jako rezerwa do okablowania skrętką CAT-5e. Zmiksowane sygnały nagłośnienia przesyłane będą magistralą MADI z procesora konsolety do stojaka przetworników. W stojaku nr 1 sygnały te będą demultipleksowane i przekazywane dalej 16 liniami analogowymi do wejść wzmacniaczy mocy w stojaku nr System monitorów scenicznych System monitorów tworzą pasywne sceniczne monitory podłogowe ustawiane na scenie stosownie do potrzeb spektakli. Do zasilania monitorów przeznaczonych jest 6 wzmacniaczy mocy 2 x 750 W umieszczonych w stojaku #3 w amplifikatorni. Wzmacniacze te wyposaŝone będą w cyfrowe wejścia AES/EBU. Sterowanie wzmacniaczy monitorów estradowych będzie realizowane z cyfrowego wyjścia konsolety monitorowej System mikrofonów bezprzewodowych System mikrofonów bezprzewodowych umoŝliwi realizację nagłośnienia wokali przy pomocy miniaturowych mikrofonów nagłownych lub mikrofonów do ręki. Obejmuje on 8 odbiorników mikroportów, 8 szt. miniaturowych nadajników (bodypack) do mikrofonów nagłownych, 16 szt. mikrofonów nagłownych (w tym 8 szt. rezerwowych) oraz 8 mikrofonów do ręki. Mikrofony do ręki będą uŝywane wymiennie z mikrofonami nagłownymi. Odbiorniki będą zamontowane w stojaku Nr 1, który usytuowany jest w pomieszczeniu amplifikatorni przy scenie. Anteny odbiorcze zostaną zamontowane będą na pomoście technicznym w środkowej części Sali oraz na galerii bocznej nad sceną. System pracować będzie w paśmie UHF w układzie true diversity. Obsługa systemu moŝliwa będzie bezpośrednio z paneli przednich odbiorników mikroportów System mikrofonów przewodowych Do przyłączania mikrofonów przewodowych na scenie przewidziano 40 tabliczek mikrofonowych w 10 studzienkach podłogowych oraz 16 tabliczek przyłączowych na stropie technicznym nad sceną. Przewidziane projektem wstępne wyposaŝenie obejmuje łącznie 30 przewodowych mikrofonów dynamicznych i pojemnościowych dla instrumentów, wokali i konferansjerki. Dobór i rozmieszczenie urządzeń głośnikowych Urządzenia głośnikowe nagłośnienia zostały dobrane na podstawie badań symulacyjnych na modelu komputerowym Sali. Do modelowania wykorzystano pakiet obliczeniowy EASE. W przyjętym do realizacji wariancie nagłośnienia frontalnego zastosowano system głośnikowy typu line array. System ten złoŝony jest z 6 segmentów głośników szerokopasmowych. Zaprojektowany układ głośnikowy zapewnia równomierny rozkład poziomu dźwięku bezpośredniego i dźwięku wypadkowego w Sali. Przy wysterowaniu znamionową mocą poziom dźwięku bezpośredniego osiąga około 110 db. Stwierdza się, Ŝe istnieje duŝy zapas wysterowania umoŝliwiający wyrównanie charakterystyki przenoszenia systemu nagłośnienia. 177

9 System nagłośnienia Foyer Podstawowe parametry projektowanego systemu Instalacje systemu nagłośnienia Foyer słuŝyć będą do transmisji dźwięku ze sceny w czasie spektakli muzycznych i innych imprez w Sali koncertowej do miejsc gromadzenia się publiczności w szatni i przestrzeni foyer na poziomach 0, +1, +2 i +3. System nagłośnienia foyer uŝywany będzie takŝe do nadawania komunikatów porządkowych i tła muzycznego z reŝyserni dźwięku. Wymagana wartość wskaźnika STI zrozumiałości przekazów słownych przez sieć nagłośnienia foyer wynosi STI >= 0.5, maksymalny poziom dźwięku 85 db, nierównomierność nagłośnienia mniejsza niŝ 6 db. Zakres częstotliwości: 150 Hz do 15 khz. Odstęp szumów 70 db. Dźwięk transmitowany ze sceny do foyer pobierany będzie z konsolety w reŝyserni dźwięku lub z mikrofonów nasłuchu akcji scenicznej systemu inspicjenta i dostarczany do wejścia miksującego wzmacniacza mocy głośników foyer. Z nagłośnieniem foyer powiązany jest system transmisji wizyjnych zdarzeń na scenie Sali Koncertowej. WyposaŜenie systemu video to kamera video, wzmacniacz rozdzielczy wizji, 8 x monitor wizyjny 42, twardodyskowy rejestrator sygnału wizyjnego z kamery. Rozmieszczenie urządzeń i przyłączy W skład systemu nagłośnienia foyer wchodzą: 1 x miksujący wzmacniacz mocy 2 x 300 W / 100V, 1 x stacja mikrofonowa w reŝyserni dźwięku, 33 x głośnik sufitowy, 6 W / 100 V, 10 x głośnik naścienny 6 W / 100 V, 3 x kolumna głośnikowa, 30 W / 100 V. Wzmacniacz miksujący systemu nagłośnienia foyer zamontowany będzie w stojaku nr 5 w reŝyserni dźwięku. W kabinie tej umieszczona będzie stacja mikrofonowa # 1. W sieci głośnikowej nagłośnienia frontalnego zastosowane będą głośniki z transformatorami 100 V System nagłośnienia Sali Kameralnej Podstawowe parametry projektowanego systemu System nagłośnienia Sali Kameralnej słuŝyć będzie do: wzmacniania głosu mówców, odtwarzania nagrań słowno-muzycznych z płyt CD i DVD. Maksymalny poziom dźwięku odtwarzanego przez system nagłośnienia Sali Kameralnej wynosi 95 db. System powinien umoŝliwić odtwarzanie bez zniekształceń dźwięków, których szczytowa wartość będzie większa o 12 db od poziomu maksymalnego. Zakres częstotliwości: 65 Hz do 18 khz. Odstęp szumów 80 db. Urządzenia systemu nagłośnienia Sali Kameralnej W skład systemu nagłośnienia Sali Kameralnej wchodzą: 1 x konsoleta mikserka 8/2, 2 x głośnik aktywny 650 W na ścianach bocznych sali, 4 x dynamiczny mikrofon przewodowy, 2 x system mikrofonowy bezprzewodowy (2 x odbiornik w stojaku 19 i mikrofon z nadajnikiem), 1 x odtwarzacz płyt CD/DVD, 1 x procesor antywzbudzeniowy z korektorem charakterystyki przenoszenia. 178

10 Urządzenia stacyjne zamontowane będą w stojaku 19 nr 7 na zapleczu Sali System inspicjenta Sali Koncertowej Projektowane urządzenia systemu sygnalizacyjno-informacyjnego inspicjenta Sali Koncertowej zapewnią realizację następujących funkcji: nasłuch akcji scenicznej (4 punkty mikrofonowe nad sceną), rozgłaszanie w strefach ciągów komunikacyjnych i garderób, pokojach biurowych, pokojach socjalnych, szatniach artystów, salach prób, pokojach dyrekcji, słuŝb technicznych, w kabinie elektroakustyka i oświetleniowca, zlecenia głośnomówiące na scenę, łączność interkomową inspicjenta ze stanowiskami reŝysera dźwięku, oświetleniowca, reŝysera spektakli na Sali, realizatora nagłośnienia frontalnego na stanowisku FOH, realizatora nagłośnienia monitorowego, operatora dźwięku w pom. amplifikatorni, łącznie 7 duŝych pulpitów interkomowych łączność interkomową z dyrygentem, salami prób, garderobami, stanowiskiem operatora zapadni, kabiną projekcyjną, razem 11 szt. małych pulpitów mikrofonowych, łączność radiotelefoniczną operatorów oświetlenia (6 radiotelefonów), sygnalizację świetlną ciszy nagraniowej, sygnalizację dźwiękową rozpoczęcia spektaklu muzycznego, kontrolę sygnalizatorów potwierdzenia akcji scenicznej (6 szt.). Pulpit inspicjenta umieszczony będzie w prawej części zascenia sali koncertowej. Inspicjent będzie miał moŝliwość kamerowego podglądu sceny na swoim monitorze System Inspicjenta Sali Kameralnej Urządzenia systemu inspicjenta Sali Kameralnej zapewnią realizację następujących funkcji: nasłuch akcji scenicznej (dwa punkty mikrofonowe nad sceną), rozgłaszanie w strefie garderób Sali Kameralnej i zascenia, łączność interkomową inspicjenta ze stanowiskami operatora dźwięku, reŝysera spektakli na Sali (3 pulpity interkomowe), sygnalizację świetlną i dźwiękową rozpoczęcia spektaklu muzycznego, Pulpit inspicjenta umieszczony będzie w zasceniu Sali Kameralnej Transmisja wideo W foyer, w salonie, na zasceniu, przy stanowisku elektroakustyka odsłuchów rozmieszczono monitory LCD 42 z wejściem DVI oraz dwoma wejściami przelotowymi. Na monitorach wyświetlany będzie podgląd z kamery umieszczonej w sali koncertowej. 6. KONTROLA JAKOŚCI ROBÓT Zainstalowane w obiekcie okablowanie powinno być sprawdzone przy odbiorze. Wykonawca jest obowiązany przedstawić organowi kontrolującemu (komisji odbioru) dokumenty potwierdzające, Ŝe zastosowane materiały, takie jak kable, gniazda, wtyki, przełącznice ręczne, maja aktualne świadectwa homologacji i podać ich numery wg rejestru. Na wykonawcy ciąŝy obowiązek sprawdzenia, czy instalowane kable miedziane nie są załamywane, zgniecione albo w inny sposób odkształcone lub uszkodzone. 179

11 7. OBMIAR ROBÓT Ogólne wymagania dotyczące obmiaru podano w OST Wymagania ogólne. Podstawą wykonania przedmiaru robót są Katalogi Nakładów Rzeczowych KNNR 5, KNR 5-06, KNR 5-08, KNR 4 03, KNR 7-08, KNR 5-05, KNR Przedmiar robót stanowi osobną teczkę i jest integralną częścią projektu wykonawczego. 8. ODBIÓR ROBÓT Odbioru technicznego wykonanych prac dokonuje komisja, w skład której wchodzą przedstawiciele: inwestora, projektanta, nadzoru ze strony firmy patronującej dostawę sprzętu oraz specjaliści zatrudnieni do wykonywania pomiarów. Od strony formalnej naleŝy sprawdzić, czy projektant, wykonawca oraz inspektor nadzoru inwestorskiego posiadają uprawnienia budowlane zgodnie z Rozporządzeniem Ministra Łączności z dnia 18 czerwca 2001 r. w sprawie samodzielnych funkcji technicznych w budownictwie telekomunikacyjnym z późniejszymi zmianami. Dokumentacja powykonawcza i pomiary muszą odzwierciedlać stan istniejący po wykonaniu robót. Dokumentacja musi zawierać certyfikaty dotyczące zastosowanych materiałów, urządzeń i osprzętu oraz protokoły wykonania badań i pomiarów. Wyniki pomiarów naleŝy zamieścić w formie elektronicznej oraz 100 % w wydruku papierowym w dokumentacji powykonawczej. Przewidziane do uzupełnienia przez wykonującego pomiar rubryki na wydrukach naleŝy bezwzględnie wypełnić danymi o obiekcie i pomiarach. Dokumentacja powykonawcza winna być w wersji papierowej i elektronicznej. 9. PODSTAWA PŁATNOŚCI Podstawą płatności będzie cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową dla danej pozycji kosztorysowej. 10. PRZEPISY ZWIĄZANE Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych. jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Infrastruktury z dnia 13 lutego 2003r. zmieniające rozporządzenie w sprawie warunków technicznych. jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie MSWiA z dnia 16 czerwca 2003 r. w sprawie ochrony przeciwpoŝarowej budynków i innych obiektów budowlanych i terenów. Rozporządzenie MSWiA z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpoŝarowej. PN-E :2002 Systemy sygnalizacji poŝarowej. Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji. PN-EN :2004 Techniki informatyczne. Systemy okablowania strukturalnego, Część 1, wymagania ogólne. dla klasy E ISO/IEC : 2002 Informatoin technology Generic Cabling for Customer Premises TIA/EIA 568-B.2-1- Transmission Performance Specifications for 4-Pair 100 W Category 6 Cabling EN 50173: 2002 Informatoin Technology Generic cabling Systems PN-EN :2002 Kamery telewizji czarno- białej 180
