1 Zestawy hydroforowe BUDOWNICTWO UŻYTECZNOŚCI PUBLICZNEJ I MIESZKANIOWEJ

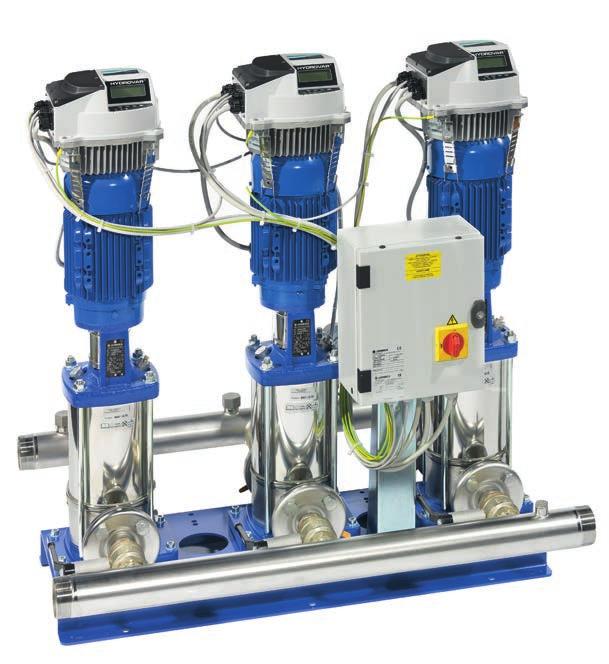

2 Zestawy Hydroforowe o zmiennej prędkości obrotowej pomp Zestawy hydroforowe SMB Zestawy hydroforowe serii SMB wyposażone w pompy zintegrowane z przetwornicami częstotliwości i sterownikami umożliwiającymi regulację prędkości obrotowej. Zestawy hydroforowe SMB znajdują zastosowanie w: Budownictwo jedno- i wielorodzinne Budownictwo użyteczności publicznej - hotele, budynki biurowe, galerie handlowe, obiekty sportowe i szkoły Budownictwo magazynowe, centra logistyczne Budownictwo przemysłowe Zestawy hydroforowe serii SMB są wyposażone w inteligentną regulację prędkości obrotowej pompy, co przekłada się na obniżenie kosztów eksploatacji dzięki zastosowaniu: Silników IE5 z magnesami trwałymi w klasie ultra-premium, gwarantującymi najwyższą sprawność energetyczną Układów napędowych (silnik zintegrowany z przetwornicą częstotliwości i sterownikiem) w najwyższej klasie sprawności IES2 Pompy zoptymalizowanej hydrauliką spełniającą wymogi wskaźnika sprawności minimalnej (MEI) Zestawy hydroforowe SMB dostępne są w wykonaniu dwu- i trzypompowym Seria VME: pompy pionowe wielostopniowe Seria e-hme: pompy poziome wielostopniowe, pompy ze stali nierdzewnej Seria e-sve: pompy pionowe wielostopniowe, pompy ze stali nierdzewnej Zalety: Kompaktowa konstrukcja zestawu, kolektor tłoczny oraz ssawny pompy w układzie równoległym, umożliwiający montaż zestawu w małych pomieszczeniach. Zestawy z pompami z kolektorami in-line dostępne są również w standardzie. Oszczędność zużycia energii i niskie koszty eksploatacji, dzięki klasie IES2 i najwyższej sprawności hydraulicznej Zestawy hydroforowe SMB posiadają atesty dopuszczające do stosowania w instalacjach wody pitnej (PZH, WRAS, ACS i D.M.174) Zestawy hydroforowe SMB zapewniają łatwy montaż, odbiór techniczny i eksploatację, dzięki przyjaznemu interfejsowy i możliwości ustawiania parametrów pracy Możliwość komunikacji BMS - Modbus i BACnet SMB Cicha praca Niezawodność Wydajność: maks. 90 m³/h Wysokość podnoszenia: maks. 158 m Temperatura cieczy: maks. 80 C Zużycie energii: maks. 2,2 kw na pompę Zestawy hydroforowe GHV Zestawy hydroforowe serii GHV wyposażone w pionowe pompy wielostopniowe typu e-sv z nabudowanymi na każdym silniku urządzeniami Hydrovar - inteligentny system sterujący pracą zestawu hydroforowego z wbudowaną przetwornicą częstotliwości wraz z niezależnym sterownikiem. Zestawy hydroforowe serii GHV są wyposażone w 2 do 8 pomp o zmiennej prędkości obrotowej. Każda pompa wchodząca w skład zestawu hydroforowego GHV wyposażona jest w niezależny system Hydrovar wraz z panelem sterowania, przetwornikami ciśnienia, ułatwiającymi uruchomienie i obsługę układu podnoszenia ciśnienia. Seria GHV wyróżnia się łatwym programowaniem parametrów pracy, najwyższą oszczędnością energii, a także może współpracować z systemem BMS przy użyciu protokołu Modbus lub BACnet. Zestawy serii GHV posiadają atesty dopuszczające do stosowania w instalacjach wody pitnej (PZH, WRAS, ACS i D.M.174) Zestawy Hydroforowe GHV znajdują zastosowanie w: Budownictwo jedno- i wielorodzinne Hotele, budynki biurowe, galerie handlowe Obiekty sportowe i szkoły Szpitale Budownictwo magazynowe, centra logistyczne Budownictwo przemysłowe Zakłady wodociągowe Wydajność: maks. 640 m³/h Wysokość podnoszenia: maks. 160 m Zużycie energii: od 1,50 kw do 22 kw 2 3

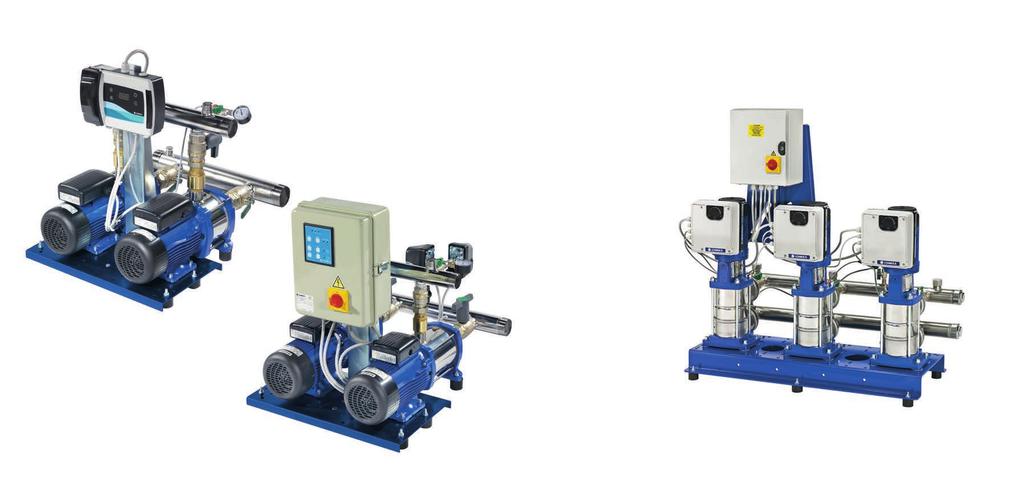

3 Zestawy hydroforowe o stałej prędkości obrotowej pomp Zestawy hydroforowe GXS20 / GMD20 Typoszereg obejmujący zestawy hydroforowe GXS i GMD wyposażone w dwie pompy o stałej prędkości obrotowej, sterowane przetwornikami ciśnienia lub wyłącznikami ciśnieniowymi. Zestawy hydroforowe GXS20 i GMD20 dostępne są z pompami serii esv, ehm, BG i CEA. Wersje wyposażone w pompy serii esv i ehm posiadają atesty WRAS, ACS i D.M.174 dopuszczające je dostosowania w instalacjach wody pitnej. Zestawy hydroforowe GS Zestawy hydroforowe GS wyposażone są w 2 lub 3 pionowe pompy wielostopniowe e-sv o stałej prędkości obrotowej, sterownik SM30 z panelem sterującym, przetwornikami ciśnienia. Sterownik SM30 ułatwia prawidłowe ustawienie parametrów pracy zestawu hydroforowego, umożliwiając podłączenie do systemu BMS przy pomocy protokołu Modbus. Zestawy hydroforowe GS posiadają atesty dopuszczające do stosowania w instalacjach wody pitnej (PZH, WRAS, ACS i D.M.174). Przeznaczenie: Zaopatrzenie w wodę w biurowcach, hotelach, centrach handlowych i zakładach przemysłowych Zaopatrzenie w wodę dla rolnictwa (np. systemy nawadniania) GXS GMD Wydajność: maks. 62 m³/h Wysokość podnoszenia: maks. 160 m Zużycie energii: od 1,50 kw do 4 kw Wydajność: maks. 630 m³/h Wysokość podnoszenia: maks. 160 m Zużycie energii: od 1,50 kw do 55 kw 4 5

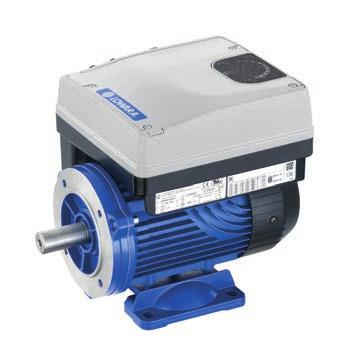

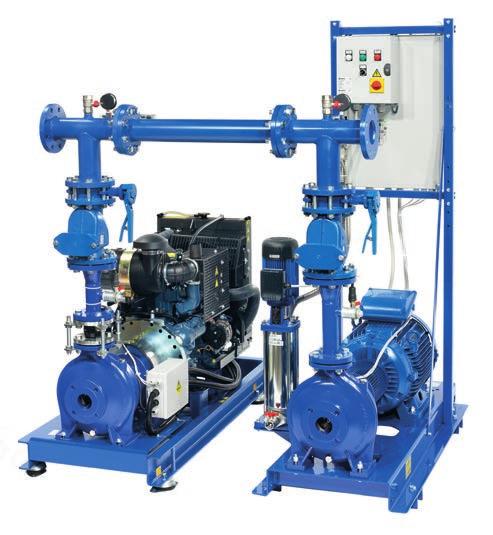

4 Zestawy hydroforowe do instalacji przeciwpożarowych Zestawy hydroforowe do instalacji przeciwpożarowych regulowanych normą EN Monitorowanie i kontrola Pompy inteligentne (z napędem e-sm) Zestawy hydroforowe GEM to niezawodne urządzenia stosowane w automatycznych instalacjach tryskaczowych i hydrantowych. Oferta zestawów hydroforowych GEM składa się z różnorodnych modułów wyposażenia, które umożliwiają konfigurowanie według indywidualnych wymagań zgodnych z normą EN dotyczącą instalacji tryskaczowych, a także łatwy montaż i obsługę techniczną. Standardowe moduły wyposażone są w wysokiej jakości pompy ssące e-nsc, które można napędzać silnikami elektrycznymi lub diesel. Zestawy hydroforowe występują w opcji z lub bez pompy jockey oraz funkcjami regularnego samotestu działania i automatycznego przerwania pracy, dzięki czemu można prowadzić obsługę techniczną modułów bez konieczności wyłączenia całej instalacji z ruchu. Modułowe zestawy hydroforowe serii GEM do instalacji przeciwpożarowych dostępne są w różnych konfiguracjach: - z elektryczną poziomą pompą ssącą z tablicą rozdzielczą w komplecie - z elektryczną poziomą pompą ssącą z pompą jockey na ramie, z tablicami rozdzielczymi w komplecie - z poziomą pompą ssącą napędzaną silnikiem diesel, w komplecie z tablicą rozdzielczą i zbiornikiem paliwa Dostępna jest cała gama akcesoriów dodatkowych: przepływomierze, pompy jockey zabezpieczające przed suchobiegiem, stożek redukujących ssanie oraz panel alarmowy. Na zamówienie dostępne są moduły z pompami innego typu oraz odmienną konfiguracją urządzeń. Wydajność: maks. 766 m³/h Wysokość podnoszenia: maks. 146 m Moc wyjściowa: maks. 200 kw Najbardziej energooszczędny silnik Xylem Lowara z magnesami trwałymi i zintegrowaną przetwornicą częstotliwości to zupełnie nowa jakość zużycia energii elektrycznej. Zużycie energii: maks. 2,2 kw Możliwość pracy z 3 pompami Możliwość wyposażenia w większość modeli pomp Lowara Niskie zużycie energii / niski poziom emisji CO2 / dłuższa żywotność / niskie koszty utrzymania Hydrovar o zmiennej prędkości Hydrovar to inteligentny i przyjazny dla użytkownika układ sterowania prędkością pompy. Hydrowar to mocowany bezpośrednio na silniku pompy lub ścianie, oparty na mikroprocesorze sterownik, który jako pierwszy na świecie został użyty do sterowania prędkością silnika i do dopasowywania wydajności pompy do szeregu aplikacji z gorącą i zimną wodą. Hydrovar nie wymaga dodatkowego panelu sterowniczego. Hydrovar podłącza się bezpośrednio do silnika pompy pasuje do każdego standardowego silnika IEC. Hydrovar robi zdecydowane więcej, niż tylko zmienia prędkość silnika. Urządzenie to faktycznie steruje wydajnością pompy, aby dostosować ją do szerokiej gamy warunków układu, umożliwiając oszczędności energii. Łatwy do zamówienia Wysoka odporność pompy na zużycie i obciążenia mechaniczne Współpracuje w pełni z instalacją nabywcy, zwiększając jej wydajność Obsługa sieci BACnet i Modbus w standardzie (układ wielu pomp wymaga specjalnej karty sieciowej) Kompaktowa konstrukcja Zasilanie jednofazowe i trójfazowe Wersja bez czujników z pompą e-lne Spełnia wymagania klasyfikacji IES2 z silnikiem Lowara klasy IE4 Możliwości regulacji Możliwość pompowania od 1-8 pomp równocześnie Stałe ciśnienie Stały przepływ Zgodnie z krzywą systemową Poprzez 4-20 ma lub 0-10 V zewnętrzny sygnał : Zużycie energii: od 1,5 kw do 22 kw Zasilanie: jedno- lub trójfazowe, 50/60 Hz Komunikacja: interfejs RS485, BACnet, Modbus, karta Wi-Fi (opcja) 6 7

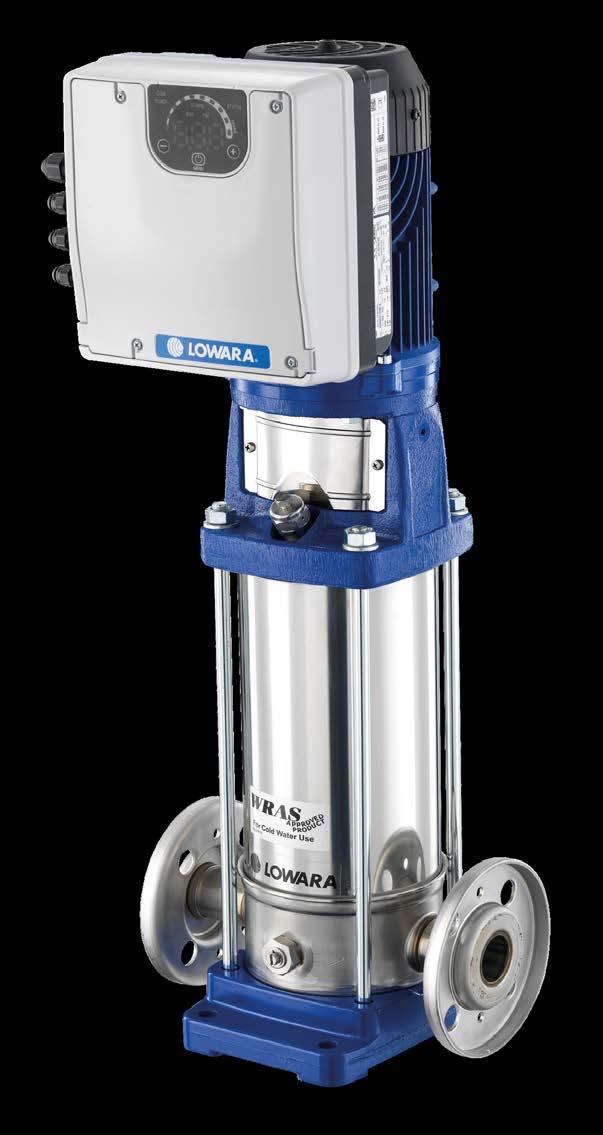

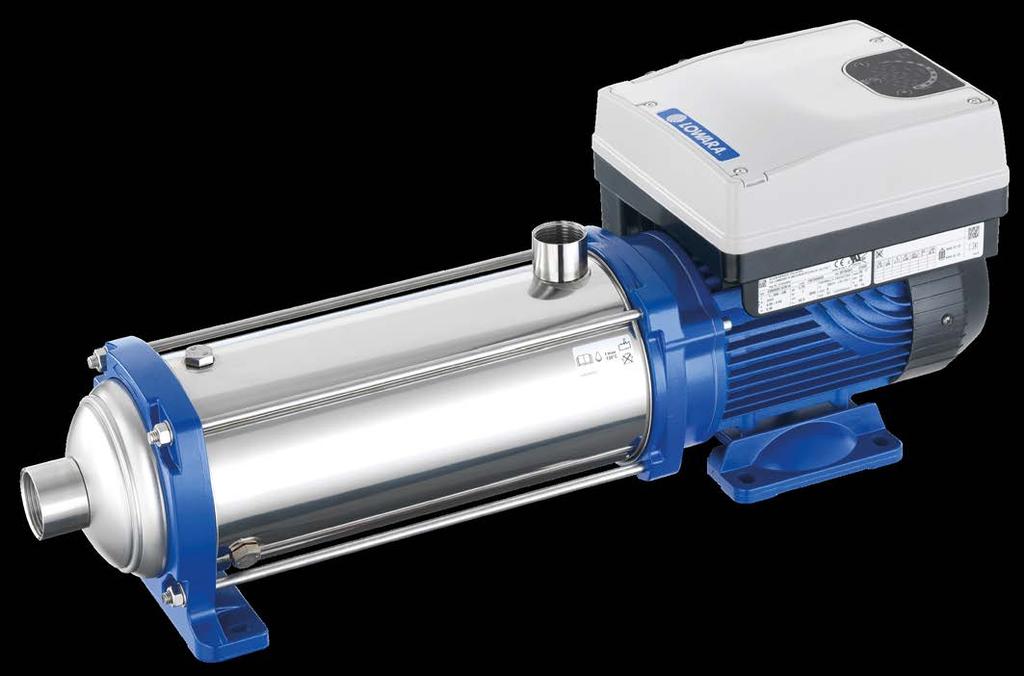

5 e-sve e-hme e-sve: Pompy wielostopniowe pionowe ze stali nierdzewnej Inteligentna i wysoce sprawna hydraulika zapewnia najniższe koszty eksploatacji w różnych zastosowaniach, w tym w budownictwie mieszkaniowym i niewielkich obiektach komercyjnych, OEM i HVAC. Sześć modeli oferowanych w różnym wykonaniu oraz wersjach specjalnych. IES2 napęd oraz silnik z magnesami trwałymi zapewniają najwyższą sprawność Bardziej zwarta konstrukcja niż w wersji o stałej prędkości, precyzyjnie i stale wykonująca te same funkcje IE5 IES2 IE5 MEI Różne rodzaje przyłączy (gwintowane, okrągłe, klamrowe i owalne kołnierzowe, Victaulic) skonfigurowane pionowo, przyłącza mogą być po tej samej stronie, aby zaoszczędzić miejsce Ich konstrukcja pozwala na szybką, łatwą konserwację przy wykorzystaniu zrównoważonego uszczelnienia mechanicznego i wymiennym pierścieniu zabezpieczającego dyfuzora Zmniejszony nacisk osiowy wirnika zapewnia dłuższą żywotność łożyska silnika Certyfikowane do stosowania w instalacjach wody pitnej Opcje obejmują uszczelnienia do wysokich temperatur, wersje o niskim NPSH, konstrukcję wysokociśnieniową oraz wersje pasywowane i elektropolerowane e-hme: Zapewnia niezawodne dostawy wody Ta solidna linia pomp Smart łączy nowoczesną hydraulikę z najlepszą w swojej klasie sprawnością, dzięki której koszty eksploatacji są najniższe. Pięć typów pomp zapewnia elastyczność w szerokim zakresie zastosowań. Obejmują one układy podnoszące ciśnienie w instalacjach budynków mieszkalnych, komercyjnych, przemysłowych, w instalacjach HVAC oraz nawadniających. PARAMETRY TECHNICZNE: MEI IES2 Wydajność: do 29m³/h Wysokość podnoszenia: do 155m Temperatura medium: do 120ºC Maksymalne ciśnienie robocze: PN16 Zakres mocy: 0.,7-1,5kW jednofazowa, V PARAMETRY TECHNICZNE: Wydajność: do 30m³/h Wysokość podnoszenia: do 180m H [m] KRZYWA WYDAJNOŚCI: Temperatura cieczy: do 120 C.2 wykonane ze stali AISI 304 lub 316, elektropolerowane 1.1 Maksymalne ciśnienie robocze: PN25 i pasywowane, oraz uszczelnienie mechaniczne lub pierścienie uszczelniające 8Zakres mocy: 0,37-1,5kW jednofazowa, V SVE 3SVE Q [m 3 /h] 5SVE 10SVE 15SVE 22SVE Napęd IES2 z silnikiem z magnesami trwałymi zapewnia najwyższą sprawność Konstrukcja bardziej zwarta niż w wersji o stałej prędkości, precyzyjnie i stale wykonująca te same funkcje Gruba obudowa ze stali nierdzewnej, wysokiej jakości łożyska i wewnętrzne elementy ze stali nierdzewnej Certyfikowane do stosowania w instalacjach wody pitnej Opcje obejmują korpus i elementy wewnętrzne pompy KRZYWA WYDAJNOŚCI: 8 9 H [m] HME..S Q [m 3 /h] 3HME..S 5HME..S 10HME..S 15HME..S

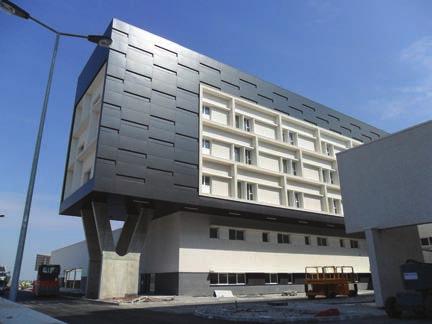

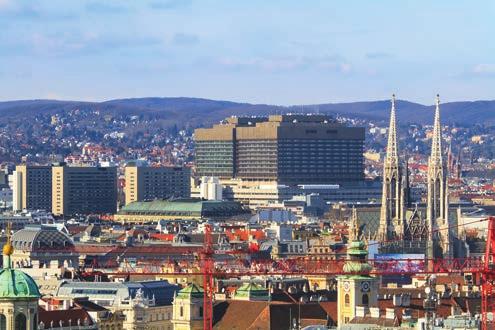

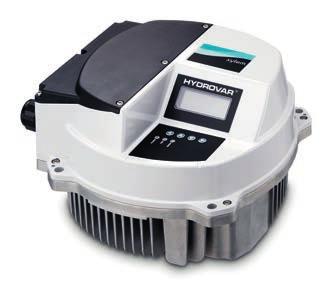

6 Możesz nam zaufać Pompy i rozwiązania Lowara są stosowane na całym świecie - najprawdopodobniej jakieś znajdują się też w pobliżu Ciebie. Klienci wybierają nas, ponieważ jesteśmy w stanie zrozumieć i sprostać wymaganiom nowoczesnego społeczeństwa, skupiającym się na efektywności kosztowej i niezawodności. Nasze produkty pomagają tworzyć komfort i bezpieczeństwo w życiu ludzi, niezależnie od tego, czy są w domu, w pracy, oglądają mecz czy też przebywają w 5-gwiazdkowym hotelu SPA. Szpital AKH, Wiedeń, Austria. Szpital AKH otwarto w 2004 r. To obecnie największa placówka tego typu w Europie. Urządzenia Xylem w nim zainstalowane rozprowadzają wodę i utrzymują jej temperaturę z idealną precyzją. W obiekcie zainstalowano prawie 300 pomp liniowych i ssących oraz zestawów hydroforowych. Szpital Beatriz Ângelo, Lizbona, Portugalia. Od 2012 r. instalacje wodne szpitala pracują wyłącznie dzięki urządzeniom firmy Xylem. Instalacje ogrzewania i chłodzenia: 125 pomp Lowara FC, pompy e-sv i FH w tym 92 z systemem Hydrovar. Zaopatrzenie w wodę i irygacja: 3 zestawy hydroforowe GHV. Kanalizacja: 3 pompy Flygt N3127. Instalacje gaśnicze: 1 zestaw hydroforowy Lowara To tylko wybrane przykłady zastosowanianaszych rozwiązań więcej znajdziesz na xylem.com Palazzo della Regione Lombardia, Mediolan, Włochy. Gmach o 160 m wysokości zaopatrywany jest w wodę bieżącą i klimatyzowany za pomocą pomp Lowara. Instalacje ogrzewania i chłodzenia: Pompy FC z systemem Hydrovar. Zaopatrzenie w wodę: Zestawy hydroforowe GHV i pompy FH. Burj Khalifa, Dubaj, Zjednoczone Emiraty Arabskie. Burj Khalifa oddano do użytku w 2010 roku. Na potrzeby tej inwestycji firma Xylem zaprojektowała specjalne zestawy hydroforowe o zmiennej prędkości pracy pomp. Podnoszą one 1000 m3 wody każdego dnia, aż na najwyższe piętro drapacza chmur. Zaopatrzenie w wodę: 6 zestawów do przepompowywania wody + 7 zestawów hydroforowych. Apartamentowiec Scarlet Sails, Moskwa, Rosja. W 2012 r. oddano do użytku Blok V, jeden z najwyższych apartamentowców mieszkalnych w Moskwie. Dzięki pompom Lowara mieszkańcy nawet najwyższych kondygnacji mogą brać prysznic. Instalacje ogrzewania i chłodzenia: 8 pomp FC z systemem Hydrovar. Zaopatrzenie w wodę: 7 zestawów hydroforowych e-sv z systemem Hydrovar. Mistrzostwa sportowe w Aszchabadzie w 2017 r., Turkmenistan. Aszchabad, stolica Turkmenistanu, była w 2017 r. gospodarzem V Azjatyckich Mistrzostw Sportów Halowych i Sztuk Walki. Sportowcy zmierzyli się w kompleksie lekkoatletycznym liczącym 30 hal o łącznej powierzchni 1466 metrów kwadratowych. Dla pierwszego i drugiego etapu tej inwestycji, Xylem zaoferował ponad 1000 pomp do wody i ścieków. Hermes Park Carrefour, Sofia, Bułgaria. W 2010 roku firma Xylem dostarczyła urządzenia instalacji sanitarnych do liczącego m2 centrum handlowego największego obiektu tego rodzaju na całych Bałkanach. Instalacje ogrzewania i chłodzenia: 185 pomp FH, FC i LS, 85% wyposażonych w system Hydrovar. Zaopatrzenie w wodę: 2 zestawy hydroforowe GHV oraz 10 pomp osiowych i ssących. Kanalizacja: 27 przepompowni ścieków. Instalacje gaśnicze: 7 zestawów hydroforowych. 10

7 Xylem zīl em 1) Tkanka roślinna przewodząca wodę z korzeni, 2) Wiodąca światowa firma zajmująca się technologią wodną. Jesteśmy międzynarodowym zespołem, połączonym wspólnym celem: tworzenie zaawansowanych technologicznie rozwiązań, aby sprostać światowym wyzwaniom związanym z wodą. Opracowywanie nowych technologii, które usprawnią sposób wykorzystania wody, jej oszczędzanie oraz ponowne wykorzystanie w przyszłości ma kluczowe znaczenie dla naszej pracy. Oferujemy produkty i usługi w zakresie transportowania, uzdatniania, analizowania, monitorowania oraz zwracania wody do środowiska, dla zastosowań komunalnych, przemysłowych, a także w usługach budownictwa komercyjnego i mieszkalnego. Xylem posiada także w swoim portfolio wiodące rozwiązania dotyczące inteligentnych systemów pomiarowych, technologii sieciowych oraz zaawansowane rozwiązania analityczne dla urządzeń wodnych, elektrycznych i gazowych. Nawiązaliśmy silne, długotrwałe relacje z klientami w ponad 150 krajach, dzięki skutecznemu połączeniu produktów wiodących marek oraz ekspertyz zastosowań, równocześnie koncentrując się na opracowywaniu kompleksowych, zrównoważonych rozwiązań. Dodatkowe informacje na temat usług oferowanych przez Xylem znajdują się na xylem.pl Siedziba w Polsce Xylem Water Solutions Polska Sp.z o.o. Ul. Karczunkowska Warszawa Tel. (+48) Xylem zastrzega sobie prawo do wprowadzania wszelkich zmian bez powiadomienia. Xylem jest znakiem handlowym spółki Xylem Inc. lub jednej z jej spółek zależnych Xylem, Inc. Wsparcie techniczne i obsługa klienta zapytania@xyleminc.com zamówienia@xyleminc.com cod P09/18
