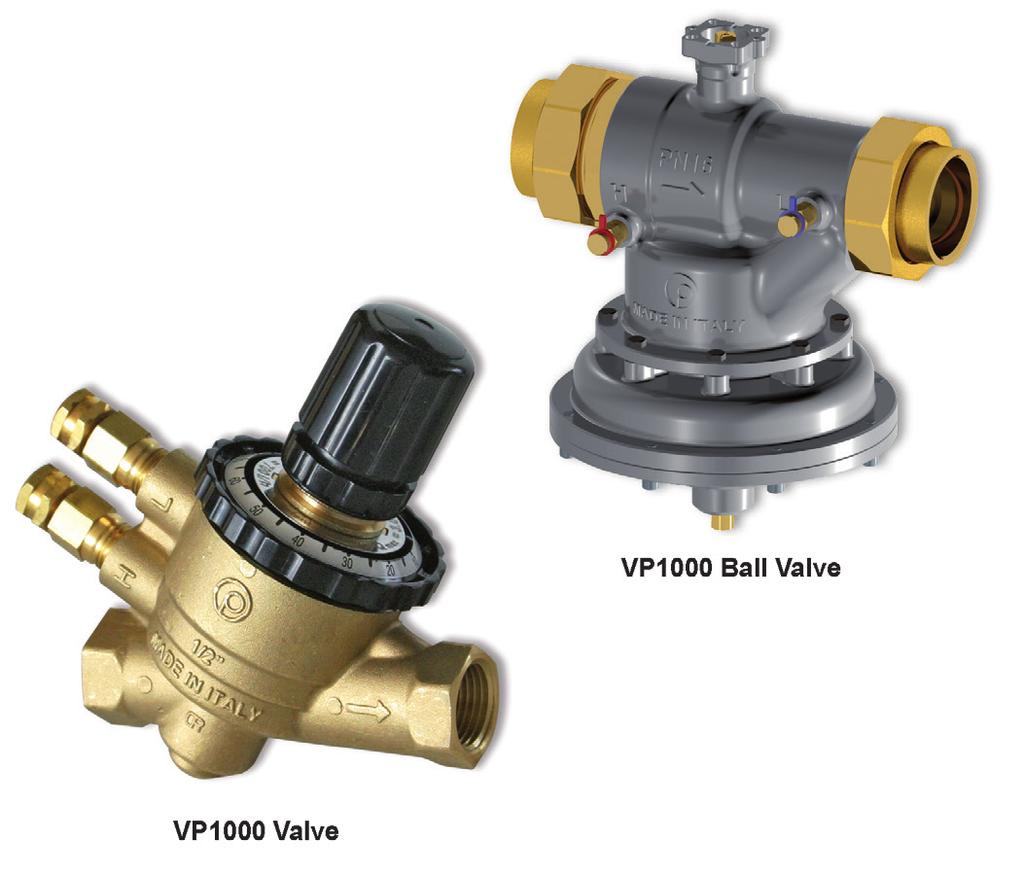

1 Virtual ranch eatalogue kliknij tutaj Zawór regulacyjny niezależny od zmian ciśnienia N , PN25 N , PN16 Wielofunkcyjny zawór jest połączeniem regulatora różnicy ciśnień i zaworu regulacyjnego do regulacji przepływu. Zawór pozwala regulować przepływ także w przypadku częściowego obciążenia systemu i zawsze zapewnia stabilną regulację podłączonego zasilania. Regulator różnicy ciśnień koryguje wahania różnicy ciśnienia. Prowadzi to do znacznego zmniejszenia wahań temperatury oraz zmniejszenia czynności dostosowawczych, co prowadzi do wydłużenia żywotności urządzeń współdziałających z tym zaworem. oferują niezwykłą elastyczność regulacji. Mogą one być dokładnie ustawione na konkretną wartość natężenia przepływu i pozwalają na precyzyjne sterowanie ciągłe. te dzięki zapewnieniu odpowiedniego przepływu, zmniejszają zużycie energii. Zawór pełni funkcję dwóch zaworów (balansowego i regulacyjnego), dzięki czemu koszty instalacji są znacznie obniżone. utomatyczne ograniczenie przepływu eliminuje koszty balansowania systemu. Ponieważ przeprowadzenie regulacji jest bardzo łatwe do wykonania, zaprojektowany przepływ może być zmieniony w każdym czasie i przy niskich kosztach. Ponieważ nie jest konieczne ustawianie zaworu po jego zainstalowaniu, zawór może pracować natychmiast, na przykład, na piętrach, gdzie prace są już zakończone. W celu wyregulowania przepływu, wystarczy ustawić wybraną wartość za pomocą pokrętła regulacyjnego. Ponieważ przepływ jest jedynym parametrem, który należy uwzględnić, wybierając odpowiedni zawór, dobór zaworu jest łatwy i szybki. Maksymalny przepływ przez zawór odpowiada maksymalnemu przepływowi zależnemu od wielkości rury, wyliczonemu na podstawie międzynarodowych norm. Właściwości: ffwyliczenie K VS nie jest niezbędne. ffwyliczenie autorytetu zaworu nie jest wymagane. ffokreślone urządzenia (pomiarowe) i wiedza nie są konieczne. ffkompaktowa konstrukcja umożliwia zainstalowanie zaworu także w małych i wąskich przestrzeniach takich jak instalacje klimakonwektorów. ffregulacja przepływu bez demontażu siłowników. Kody zamówieniowe VP1 0 x x xx G J N U = 150 l/h (N15) = 600 l/h (N15) = 780 l/h (N15) = 1000 l/h (N20) = 1500 l/h (N20) = 2200 l/h (N25) W = 2700 l/h (N25 lub N32) Y F = 3000 l/h (N32) = 6000 l/h (N40) = 9000 l/h (N40) = l/h (N40) lub l/h (N50) = l/h (N50) = ½" = ¾" = 1" = 1" ¼ = 1" ½ F = 2" G = 2" ½ 0 = ostępny port pomiaru ciśnienia* 1 = rak portu pomiaru ciśnienia* 0 = Gwint SPP Uwaga * la zaworu kulowego N50, porty pomiaru ciśnienia są zawsze zamontowane, pomimo kodu VP101xxx 38 uropejski katalog produktów 2018

2 regulacyjne niezależne od zmian ciśnienia Wymiary w mm N15 - N20 Wielkość N N Wielkość N N Wielkość N N Wielkość N N uropejski katalog produktów 2018

3 regulacyjne niezależne od zmian ciśnienia Wymiary w mm N25 - N32 Wielkość * N N32 * Wymiar bez armatury Wielkość * N N32 * Wymiar bez armatury 40 uropejski katalog produktów 2018

4 regulacyjne niezależne od zmian ciśnienia Wymiar w mm N40 - N50 F G G Kod Wielkość VP101 N VP101 N Kod Size F G ISO-228 VP101GF N G 2.1/2" VP101 N VP101 N VP101F N VP101FF N uropejski katalog produktów 2018

5 regulacyjne niezależne od zmian ciśnienia Modele liniowe - Specyfikacja techniczna N15 - N20 VP10x VP10x VP10xG VP10xJ VP10xN Max przepływ. 150 l/h - 0,042 l/s 600 l/h - 0,167 l/s 780 l/h - 0,217 l/s 1000 l/h - 0,278 l/s 1500 l/h - 0,417 l/s okładność 0 1 bar ± 5% Max ciśnienie startu. 20 kpa - 0,20 bar 25 kpa - 0,25 bar ΔP max. Przeciek 600 kpa - 6 bar lass IV I Temperatura Max ciśnienie robocze Przyłącza N25 - N32 Wewnętrzny SPP Rp ½" N kpa - 25 ar Wewnętrzny SPP Rp ¾" N VP100U VP100W VP100W VP100Y Max przepływ l/h - 0,611 l/s 2700 l/h - 0,750 l/s 3000 l/h - 0,833 l/s okładność 0 1 bar ± 5% Max ciśnienie startu. ΔP max. Przeciek 25 kpa - 0,25 bar 600 kpa - 6 bar 0,01% of flow rate Temperatura Max ciśnienie robocze Przyłącza Wewnętrzny SPP Rc 1" N kpa - 25 ar Wewnętrzny SPP Rc 1 ¼" N Kody zamówieniowe zestawu ostępne są poniższe siłowniki: V-708x termiczny ON/OFF*; V-709x termiczny V *; V-748x trójpunktowy i proporcjonalny elektryczny. Uwaga * V-708x i V-709x pasują tylko do zaworów N15 i N uropejski katalog produktów 2018

6 regulacyjne niezależne od zmian ciśnienia Modele kulowe - Specyfikacja techniczna N40 - N50 VP101 VP101 VP101 VP101 VP101F VP101FF VP101GF Max przepływ l/h - 1,667 l/s 9000 l/h - 2,5 l/s l/h - 3,056 l/s l/h - 3,33 l/s l/h - 5,00 l/s okładność 0 1 bar ± 5% Max ciśnienie startu. 30 kpa - 0,30 bar 25 kpa - 0,25 bar 30 kpa - 0,30 bar 35 kpa - 0,35 bar ΔP max. 600 kpa - 6 bar Przeciek lass VI I Temperatura Max ciśnienie robocze Przyłącza Rc 1 ¼ zunifikowane wewnętrzne N Rc 1 ½ zunifikowane wewnętrzne N kpa - 16 bar Rc 2 zunifikowane wewnętrzne N Rc 2 ½ zewnętrzne N Kody zestawów Kody +58GG * +58GG * +538GG +538GG +558GG +558GG Opis M9108-GG-5, 8 Nm Siłownik bez sprężyny powrotnej, 24 V /, sterowanie proporcjonalne M9108-GG-5, 8 Nm Siłownik bez sprężyny powrotnej, 24 V /, sterowanie proporcjonalne, dwa styki dodatkowe V9208-GG-1, 8 Nm Siłownik ze sprężyną powrotną, 24 V /, sterowanie proporcjonalne, po połączeniu z zaworem -konfiguracja NO. V9208-GG-1, 8 Nm Siłownik ze sprężyną powrotną, 24 V /, sterowanie proporcjonalne, dwa styki dodatkowe, po połączeniu z zaworem -konfiguracja NO. V9208-GG-1, 8 Nm Siłownik ze sprężyną powrotną, 24 V /, sterowanie proporcjonalne, po połączeniu z zaworem -konfiguracja N. V9208-GG-1, 8 Nm Siłownik ze sprężyną powrotną, 24 V /, sterowanie proporcjonalne, dwa styki dodatkowe, po połączeniu z zaworem -konfiguracja N. Uwaga *Mocowanie M jest częścią zestawu. 43 uropejski katalog produktów 2018
