1 MiTek Industries Polska Sp. z o.o., ul. Poznańska 29K, Legnica tel , PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ BUDYNKU JEDNORODZINNEGO HAWANA III WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI

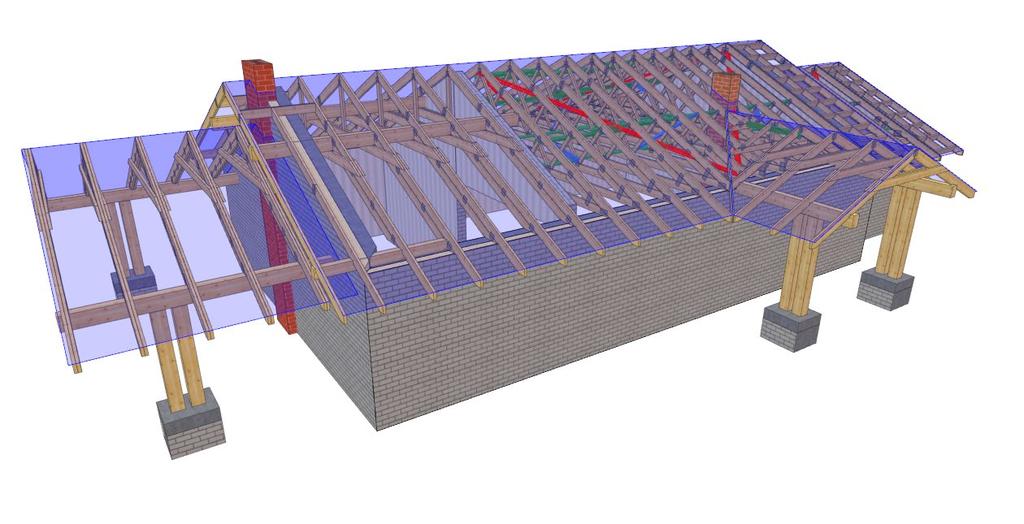

2 NAZWA Budynek jednorodzinny " Hawana III" ADRES TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ Widok 3D konstrukcji dachu mgr inż. Robert Marx mgr inż. Rafał Dudziński ALA: DATA: NR RYS: WERSJA: 8.0b (108877) CZAS: 15:08 Plik: Hawana III Wykonane przez MiTek Polska - Rafal - Licencja: 9105

3 Sd1Sd szt. 2xG4 Sd1Sd Drewno konstrukcyjne C24 oraz GL24c Płytki kolczaste GNA20 i T150 Zastosować pełne daskowanie pasów górnych wiązarów nad zadaszeniem wejścia oraz tarasu. Przyjąć okucia wg katalogu nośności firmy Rothoblaas K3 K4 K5 Belkę B3 oraz B5 zamocować do wieńca dwoma gwintowanymi kotwami do murłat M16/ G11 B1 B1 p2 p1 B5 B5 4 szt. G10 Słupy Sd1 oraz mocować w fundamencie za pomocą okuć zapewniających połączenie utwierdzone w betonie np. CMR B4 B szt. G1 G7 kr1 kr2 kr2 B TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ 5 szt. G kr4 K1 3 szt. G6 kr4 K2 B2 G8 G9 NAZWA ADRES G12 kr Rzut konstrukcji dachu mgr inż. Robert Marx WYS3 WYS4 mgr inż. Rafał Dudziński B6 B szt. G G WYS1 WYS2 B3 B3 Budynek jednorodzinny " Hawana III" ALA: 1:120 DATA: SPRAWDZIŁ NR RYS: WERSJA: 8.0b (108877) CZAS: 15:08 Plik: Hawana III Wykonane przez MiTek Polska - Rafal - Licencja: 9105

4 MiTek Industries Polska Sp. z o.o., ul. Poznańska 29K, Legnica tel , Jak zamówić wiązary prefabrykowane? 1. Zamówienie na wiązary należy złożyć w licencjonowanym zakładzie prefabrykacji (wykaz na ostatniej stronie projektu), najlepiej w terminie od jednego do trzech miesięcy przed ukończeniem ścian i stropów. 2. Wszystkie materiały, w tym drewno, łączniki, płytki kolczaste, impregnat, zapewnia zakład prefabrykacji. Cena wiązarów obejmuje koszt wszystkich elementów. 3. Wszystkie obliczenia oparte są na parametrach łączników MiTek. Autor projektu nie wyraża zgody na zastosowanie innych płytek kolczastych. 4. Wszystkie płytki kolczaste firmy MiTek zgodnie z obowiązującą normą, są oznakowane własnym znakiem identyfikacyjnym, stale wytłoczonym na płytkach. 5. Lista autoryzowanych zakładów produkcyjnych oraz ich punktów dystrybucji znajduje się na ostatniej stronie opracowania. 6. Montaż konstrukcji trwa od jednego do kilku dni. 7. Wiązary można zamówić w zakładzie prefabrykacji w dwóch wariantach: a) z montażem wykonanym przez producenta, b) z własnym montażem przez Zamawiającego. 8. Dokumentacja produkcyjna do tego projektu znajduje się w każdym autoryzowanym zakładzie prefabrykacji. 9. Prezentację trójwymiarową konstrukcji (wizualizacja) można pobrać ze strony Prosimy wszystkich o kontakt z Mitek Industries Polska Tel , kontakt@mitek.pl Informacje dotyczące wyników obliczeń, kopie projektów do pozwolenia na budowę, aktualne zaświadczenie z Izby Inżynierów Budownictwa itp.

5 Gdzie zamówić wiązary? Autoryzowane zakłady prefabrykacji i punkty sprzedaży (wg kodów) AUTORYZOWANE ZAKŁADY PREFABRYKACJI: Nazwa firmy Ulica Kod Miasto telefon e mail ERAGA ul. Cienista 20 lok Warszawa eraga@eraga.com.pl N DREWNO Śniadówko 11A Pomiechówek biuro@ndrewno.pl HATEK ul. Tartaczna Pułtusk hatek@hatek.com.pl WIĄZARY CZAPLICKI Chmieleń Wielki Krzynowłoga Mała janusz.czaplicki@op.pl LUGRO ul. Świętojańska Wyszków piotr@fabryka wiazarow.pl DOMYIDACHY.PL Żelków Kolonia ul. Piaskowa Siedlce biuro@domyidachy.pl WIĄZARY GK ul. Sztynwałdzka Biskupiec biuro@wiazarygk.pl FH CASTOR ul. Demokracji 4b Ostróda l.sieracki@castor.net.pl BUD DACH Kojły Hajnówka CONCEPT EIENDOM ul. Bartosza Głowackiego Grojec biuro@cocncepteiendom.pl F.U.H.P. CANADA SYSTEM ul Leśna Limanowa biuro@canada system.pl SAWE Niechobrz Niechobrz k/ Rzeszowa wojciechsikora@sawe.pl MT SYSTEM ul. Częstochowska Boronów biuro@wiazarymt.pl ALDACH ul. Żarnowiecka Szczekociny kontakt@aldach.pl WIĄZAR SYSTEM ul. Wołczyńska 63B Krzywiczyny kontakt@wiazar system.pl ZIMMERMANN ul. Edmunda Strzeleckiego Jemielnica biuro@zimmermann dach.pl WIĄZAR PLUS ul. Miłoszycka Wrocław biuro@wiazar plus.pl A01 Sp. z o.o. ul. Góralska Wrocław biuro@a01.com.pl WIĄZAR POLA ul. Świdnicka Jaworzyna Śląska biuro@wiazarpolska.pl WESTMALL ul. Kościuszki 6a Prochowice westmall@westmall.com.pl INTER LERS ul. Czarnieckiego Kłecko k/ Gniezna biuro@inter lers.pl WIĄZARY GÓRI ul. XXX lecia Ślesin sekretariat@wiazarygorski.pl WIĄZARY BURKIETOWICZ ul. Kaliska Odolanów k/ Ostrowa Wlkp wiazary@burkietowicz.pl BLACH DEK ul. Przemysłowa Wolsztyn konstrukcje@blachdek.com.pl ZRB Lechnar ul. Warsztatowa Krzyż Wielkopolski biuro@lechnar.pl WIĄZARY LISIEWICZ ul. Rozwojowa Sulechów konstrukcje@lisiewicz.com.pl WIĄZARY LEWANDOWI Świerkocin Witnica biuro@wiazary lewandowski.pl KONSTRUKCYJNY.PL ul. Kolejowa Wschowa biuro@konstrukcyjny.pl ANDIEKO ul. Urodzajna 2B Szczecin biuro@skandieko.pl PARTNER ul. Przyszłości Szczecin info@partner.szczecin.pl KUDRA I SPÓŁKA ul. Lubieszyńska Mierzyn k/ Szczecina biuro@kudra.com.pl JONDA Konstrukcje Sp. z o.o. ul. Wielecka 21B Mierzyn k/ Szczecina kontakt@jonda konstrukcje.pl Tartak ROGOZINA Rogozina7B Niechorze info@tartakrogozina.pl SOLIDNYDACH.PL ul. Wojska Polskiego Dębno biuro@solidnydach.pl WASCO VILLA Stary Kraków 36/Kanin 17A Sławno k/ Koszalina biuro@wascovilla.pl PPHU ROMAR ul. Kolejowa 25A Człopa info@pphu romar.pl COMPLEX ul. Szeroka Borkowo k/ Gdańska borkowo@complex.gda.pl ZHUP ZDRAMET ul.zdrada 8A Puck kontakt@zdrabud.pl SZUWAŁA WIĄZARY ul. Bydgoska Solec Kujawski biuro@szuwalawiazary.pl SETLER ul. Dworcowa 7 lok Toruń biuro@setler.pl Ecoplan ul. Mostki 2a Smólnik ecoplan@op.pl WPW INVEST ul. Tylna 4C/ Łódź biuro@wpwinvest.pl DREWPROJEKT ul. Zgierska Konstantynów Łódzki drewprojekt@o2.pl KASMO Sp. z o.o. ul. Kilińskiego Pabianice firma@kasmo.com.pl MABUDO ul. Ceramiczna Zduńska Wola domy@mabudo.pl WIĄZAR DACH Nowa Wieś 54A Brzeźnio wiazar.dach@gmail.com TARTAK J.W. WITKOWSCY Rychłowice 21B Wieluń kontakt@wiazar.pl HANTVERKARPOOLEN Kocierzew Południowy 104A Kocierzew Płd. k/łowicza biuro@twojdachtwojdom.com BIURA HANDLOWO PROJEKTOWE Nazwa firmy Ulica Kod Miasto telefon e mail LUGRO ul. Mazowiecka Nowy Dwór Mazowiecki biuro@fabryka wiazarow.pl Wiązary GK o/olsztyn ul. Erwina Kruka 39/ Olsztyn biuro@wiazarygk.pl SAWE o/lublin ul. Chmielna 2A Lublin biurolublin@sawe.pl SAWE Al. Niepodległości Kraśnik Lubelski krasnik@sawe.pl N DREWNO Borów Kolonia 61A Chodel biuro@ndrewno.pl WIĄZAR SYSTEM o/śląsk ul. Strzelców Bytomskich 87B Bytom slask@wiazar system.pl WIĄZAR SYSTEM o/wrocław ul. Kobierzycka 10 3 piętro Wrocław m.iwaniak@wiazar system.pl WIĄZARY BURKIETOWICZ ul. Wincentego Pola Jelenia Góra m.myrlak@burkietowicz.pl INTER LERS o/poznań ul. Kopanina 28/32 pok Poznań poznan@inter lers.pl ROMAR o/ Poznań ul. Marcelińska 100/ Poznań poznan@pphu romar.pl DREWPROJEKT o/poznań ul. Starołęcka 18A pok Poznań drewprojekt.poznan@o2.pl WIĄZARY BURKIETOWICZ ul. 5 stycznia 2/ Wolsztyn a.przadka@burkietowicz.pl INTER LERS o/pomorze Pl. Kaszubski 8 lok Gdynia wyceny@inter lers.pl WIĄZARY SZUWAŁA o/ Pomorze ul. Gdańska 1A Przodkowo konstruktor@szuwalawiazary.pl INTER LERS o/bydgoszcz ul. Wojska Polskiego Bydgoszcz bydgoszcz@inter lers.pl WIĄZARY BURKIETOWICZ ul. Obywatelska 128/ Łódź k.szyszkiewicz@burkietowicz.pl WIĄZAR DACH o/łódź ul. Rokicińska 132 (1 sze piętro) Andrespol k/łodzi wiazar.dach.lodz@gmail.com WIĄZARY CZAPLICKI o/łowicz ul. Łódzka Łowicz ambud.konstrukcje@gmail.com Aktualną mapę z zakładami można zobaczyć na:
