1 Mitek Industries Polska Sp. z o.o. Ul. Poznańska 29K, Legnica tel , PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ DLA PROJEKTU WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI WYKAZ AUTORYZOWANYCH PRODUCENTÓW WIĄZARÓW NA KOŃCU OPRACOWANIA

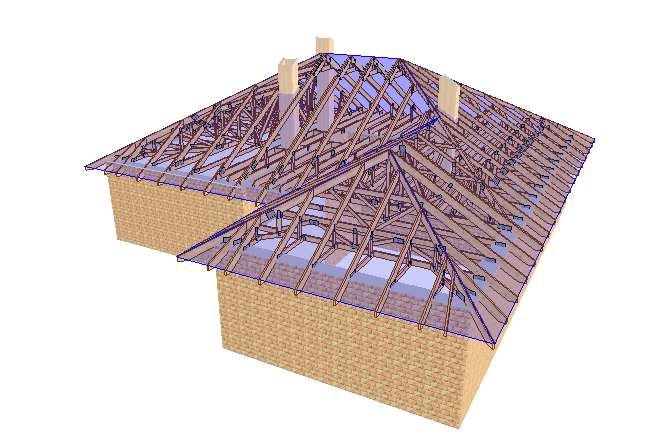

2 NAZWA TYTUŁ RYSUNKU OBIEKTU Jednorodzinny dom wolno stoj cy "Astrid G2 L" ADRES OBIEKTU do adaptacji WIDOK 3d SKALA: PROJEKTOWAŁ mgr in. Oktawian Tarkawian, nr upr.0/do /4 DATA: OPRACOWAŁ SPRAWDZIŁ NR RYS.:

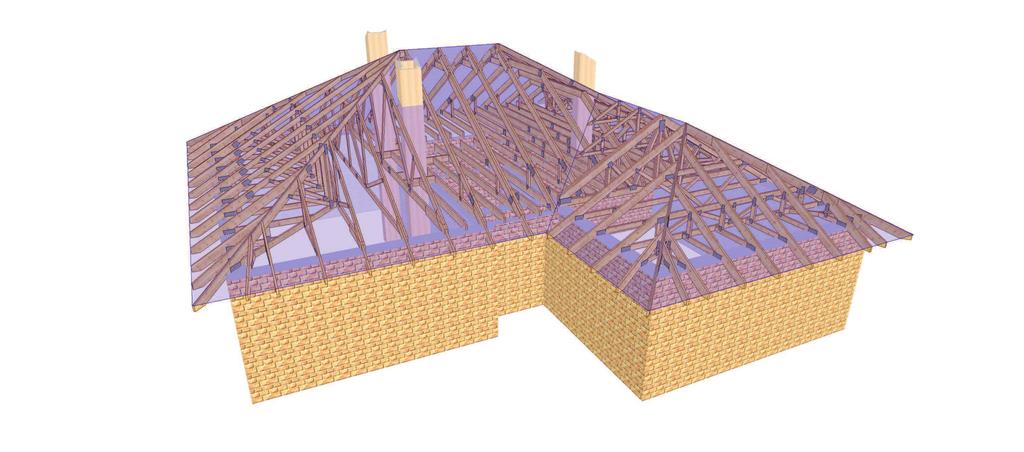

3 NT KU9 KU8 KU7 KU20 NT2 A B C D E F G KU6 KU5 KU4 KU3 KU2 KU KU KU2 KU3 KU4 KU5 KU6 NT KU2 KU Montaż wiązarów do 5wieńca poprzez kątowniki MULTIGRIP HD 5090,oraz AE6 SIMPSON STRONG TIE Montaż wiązarów do kątowników przy pomocy gwoździ ciesielskich fi 4x40 po 6 sztuk na skrzydełko. Łaty 4x6 są dodatkowym usztywnieniem konstrukcji. Elementy drewniane izolować od betonu. Poddasze o powierzchni około 67 m2 max.obciążenie użytkowe poddasza 200 kg/m2. Max.wysokość 2,65 m. KU0 OB3 4 nr KU28 OB2 H OB BP8 BP7 BP6 G L8 L7 L L6 L9 BP2 BP5 G2 KU28 L KU27 BP2 NT4 BP4 G4 KU26 BP3 BP2 G5 KU25 OB9 KU24 L2 3 nr BP OB4 KU OB5 KU22 L3 L4 BP K2 OB6 KU24 K KU9 KU2 KU25 KU26 NT3 KU8 KU7 KU6 KU5 KU4 KU3 KU3 KU23 KU5 KU6 KU7 2xG7 G3 OB7 OB8 KU27 NT A B C D E F G H Powierzchnia dachu 276 m2 Tarcica konstrukcyjna C24. Płytki kolczaste GNA20 i T NAZWA OBIEKTU ADRES OBIEKTU Jednorodzinny dom wolno stojący "Astrid G2 L" do adaptacji TYTUŁ RYSUNKU WIDOK 3d PROJEKTOWAŁ mgr inż. Oktawian Tarkawian, nr upr.0/doś/4 SKALA: :00 OPRACOWAŁ SPRAWDZIŁ 3 DATA: NR RYS.:

4 ., ów M Prosimy wszystkich o kontakt z Mitek Industries Polska tel , biuro@mitek.pl I czeni itp. Wi cej informacji UWAGA: Zmiana p ytek kolczastych GNA20, T50 i M4, na inne, wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.) 4

5 OPIS TECHNICZNY. Przedmiot opracowania Niniejsze opracowanie obejmuje projekt wykonawczy konstrukcji dachu, budynku jednorodzinnego. Zgodnie z interpretacją ustawy projekt przeznaczony do wielokrotnego zastosowania (tzw. projekt gotowy), po przystosowaniu do warunków konkretnej inwestycji, może stanowić projekt architektoniczno-budowlany w rozumieniu art. 34 ust. 3 pkt 2 ustawy z dnia 7 lipca 994 r. Prawo budowlane (Dz. U. z 2000 r., Nr 06, poz. 26 z późn. zm.), będący częścią projektu budowlanego zatwierdzanego w decyzji o pozwoleniu na budowę. 2. Podstawa opracowania Niniejszy projekt opracowano w oparciu o: Obowiązujące przepisy i normy budowlane oraz oprogramowanie inżynierskie RoofCon/TrussCon Katalog techniczny systemu mocowania firmy MULTIGRIP". 2. Normy i aprobaty: PN-EN 990:2004/A:2008 Eurokod -- Podstawy projektowania konstrukcji PN-EN 99--:2004/Ap:200 Eurokod : Oddziaływania na konstrukcje -Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach PN-EN 99--3:2005/AC:2009 Eurokod : Oddziaływania na konstrukcje - Obciążenie śniegiem PN-EN 99--4:2008/Ap2:200 Eurokod : Oddziaływania na konstrukcje -- Oddziaływania wiatru PN-EN 995--:200 Eurokod 5 -- Projektowanie konstrukcji drewnianych -- Część -: Postanowienia ogólne - Reguły ogólne i reguły dotyczące budynków PN-EN 4250 Wymagania produkcyjne dotyczące prefabrykowanych elementów konstrukcyjnych łączonych płytkami kolczastymi. Deklaracja parametrów płytek zgodnie z EN Ogólne dane o rozwiązaniach konstrukcyjno - materiałowych. Główną konstrukcję dachu zaprojektowano z drewnianych, prefabrykowanych wiązarów trójkątnych o maksymalnej rozpiętości w świetle podpór 9,66 m i rozstawie osiowym do 00 cm. Tarcica konstrukcyjna klasy C24 o gr. 45 i 60mm. Połączenia elementów (słupki, krzyżulce, pasy) wiązarów zaprojektowano na płytki kolczaste GNA20 i T50. Połączenia montażowe elementów konstrukcji dachu projektuje się z ocynkowanych łączników asortymentu firmy MULTIGRIP". 3. Odporność na korozję biologiczną i ochrona p. pożarowa. Projektowana konstrukcja należy do pierwszej klasy zagrożenia korozją biologiczną zgodnie z EN Dla klasy tej wystarczy naturalna odporność drewna. Wszystkie elementy konstrukcyjne projektuje się z drewna świerkowego klasy C-24, suszonego do wilgotności 8%. Ze względu na ochronę p. poż. stopień palności drewna obniżyć przez zastosowanie powierzchniowych środków ogniochronnych np. Ogniochron lub Fobos. 5

6 4. Wymagania dotyczące produkcji wiązarów łączonych płytkami kolczastymi Wiązary należy wykonać zgodnie z normą PN-EN Płytki kolczaste wciskać w drewno za pomocą specjalistycznych urządzeń - pras hydraulicznych, na stolikach lub stołach montażowych w zakładzie prefabrykacji. 5. Połączenie wiązara z wieńcem Połączenie kratownic z wieńcem zaprojektowano za pośrednictwem kątowników HD w ilości 2szt./węzeł. Kątowniki łączyć z dźwigarem gwoździami pierścieniowymi 4.0x40 w ilości 6 szt./skrzydełko. Kątowniki z wieńcem łączyć za pomocą kotew mechanicznych. Wiązary G5, G4, G2 mocować przy pomocy kątowników AE6 oraz gwoździ CNA 4,0x60 f-my Simpson Strong-Tie (wg schematu gwoździowania częściowego) 7. Stężenia ukośne Stężenia ukośne zaprojektowano z elementów drewnianych o przekroju 25x00 mm. Stężenia te należy mocować w każdym węźle gwoździami pierścieniowymi 3.75 x 80 w ilości 3szt./węzeł. 8. Stężenia wzdłużne Stężenia wzdłużne zaprojektowano z elementów drewnianych o przekroju 25x00 mm. Stężenia te należy mocować w każdym węźle gwoździami pierścieniowymi 3.75x80 w ilości 3szt./węzeł. 9. Wytyczne montażu konstrukcji. Wiązary należy montować dźwigiem z wykorzystaniem trawersu lub odpowiedniego zawiesia. Montaż wiązarów rozpocząć od dwóch wiązarów usztywnionych poprzecznie stężeniami. Kolejne wiązary należy montować łącząc je z poprzednimi za pomocą stężeń. Nie podpuszcza się obciążania elementów konstrukcji dachu (składowania materiałów pokrycia) w trakcie wykonywania prac dekarskich ponad wartości przewidziane w projekcie konstrukcji. Miejsca styku (oparcia) konstrukcji drewnianej z elementami betonowymi lub stalowymi należy zabezpieczyć poprzez przełożenie warstwą izolacji. W trakcie montażu konstrukcji dachu i wykonywaniu pokrycia dachowego należy uwzględnić (zgodnie z projektem architektonicznym) sposób wentylacji przestrzeni dachowej i odwodnienia połaci. Do wykonywania połączeń elementów konstrukcji należy stosować śruby i gwoździe ocynkowane. Prace montażowe należy wykonywać pod nadzorem osoby posiadającej odpowiednie uprawnienia budowlane oraz zgodnie z przepisami BHP dotyczącymi montażu elementów wielkowymiarowych i prac na wysokości. Opracował: mgr inż. Oktawian Tarkawian 6

7 Zestawienie obciążeń dopuszczalnych dla wiązarów Pas górny Obciążenie charakterystyczne ( kn/m 2 ) część użytkowa część nieużytkowa 0,650 0,067 0,008 0,002. Dachówka cementowa/ceramiczna 2. Łaty 40x60 mm 3. Kontrłata 30x50 mm 4. Folia wstępnego krycia 5. Wełna mineralna między krokwiami 35cm 0, Płyta GFK na ruszcie 0,70 - suma:,77,007 Pas dolny Obciążenie charakterystyczne ( kn/m 2 ). Warstwy wykończenia podłogi 0,50-2. Płyta OSB gr. 22mm 0,54-3. Wełna mineralna 35cm 4. Folia paroizolacyjna 5. Płyta GFK na ruszcie 0,280 0,020 0,70 suma: 0,774 0,470. Obciążenie użytkowe 2,000 0,4 Obciążenie śniegiem Wartość charakterystyczna obciążenia śniegiem sk (. kn/m2) Strefa 2 2. Współczynnik ekspozycji Ce 0,900. Kategoria terenu 2. Strefa 3. Wysokość nad poziomem morza. 4. Wysokość budynku do kalenicy. Obciążenie wiatrem q p = 0,779 kn/m m n. p. m. 6,76 7

8 Gdzie zamówić wiązary? Autoryzowane zakłady prefabrykacji i punkty sprzedaży (wg kodów) AUTORYZOWANE ZAKŁADY PREFABRYKACJI: Nazwa firmy Ulica Kod Miasto telefon ERAGA ul. Cienista 20 lok Warszawa eraga@eraga.com.pl N-DREWNO Śniadówko A Pomiechówek ndrewno@gmail.com HATEK ul. Tartaczna Pułtusk hatek@hatek.com.pl WIĄZARY GK Wybudowanie 8b Biskupiec biuro@wiazarygk.pl FH CASTOR ul. Demokracji 4b 4-00 Ostróda l.sieracki@castor.net.pl PODLASKIE CENTRUM BUDOWNICTWA PASYWNEGO Łubniki Zabłudów biuro@pcbp.eu DREW-INWEST ul. Jana Kazimierza 2/ Milówka biuro@drew-inwest.pl F.U.H.P. CANADA SYSTEM Zakład Produkcji w Męcinie Limanowa biuro@canada-system.pl SAWE Niechobrz Niechobrz k. Rzeszowa wojciechsikora@sawe.pl PROFI-CAN ul. M. Curie Skłodowskiej Piekary Śląskie profican@gmail.com MT SYSTEM ul. Częstochowska Boronów biuro@wiazarymt.pl ALDACH ul. Żarnowiecka Szczekociny kontakt@aldach.pl WIĄZAR SYSTEM ul. Wołczyńska 63B Krzywiczyny kontakt@wiazar-system.pl WIĄZAR PLUS ul. Miłoszycka Wrocław biuro@wiazar-plus.pl STOLMAK ul. Jana III Sobieskiego 9a Bielawa malwinamakles@gmail.com WESTMALL ul. Kościuszki 6a Prochowice westmall@westmall.com.pl INTER-LERS ul. Czarnieckiego Kłecko k. Gniezna wyceny@inter-lers.pl AX-BUD INWESTYCJE ul. XXX-lecia PRL Ślesin biuro@ax-bud.pl WIĄZARY BURKIETOWICZ ul. Kaliska Odolanów k. Ostrowa Wlkp wiazary@burkietowicz.pl BLACH-DEK ul. Przemysłowa Wolsztyn konstrukcje@blachdek.com.pl WIĄZARY LISIEWICZ ul. Rozwojowa Sulechów konstrukcje@lisiewicz.com.pl WIĄZARY LEWANDOWSKI Świerkocin Witnica biuro@wiazary-lewandowski.pl KONSTRUKCYJNY.PL ul. Kolejowa Wschowa biuro@konstrukcyjny.pl PARTNER ul. Przyszłości Szczecin info@partner.szczecin.pl KUDRA I SPÓŁKA ul. Lubieszyńska Mierzyn k/ Szczecina biuro@kudra.com.pl WASCO VILLA Stary Kraków 36/Kanin 7A Sławno k. Koszalina biuro@wascovilla.pl PPHU ROMAR ul. Kolejowa 25A Człopa info@pphu-romar.pl COMPLEX ul. Szeroka Borkowo k. Żukowa borkowo@complex.gda.pl ZHUP ZDRAMET Zdrada 8A Puck kontakt@zdramet.pl SZUWAŁA WIĄZARY ul. Bydgoska Solec Kujawski biuro@szuwalawiazary.pl MODERNDACH Łochocin 6/ Lipno biuro@moderndach.pl WPW INVEST ul. Tylna 4C/ Łódź biuro@wpwinvest.pl DREWPROJEKT ul. Zgierska Konstantynów Łódzki drewprojekt@o2.pl MABUDO ul. Ceramiczna Zduńska Wola mabudo@mabudo.pl WIĄZAR DACH Nowa Wieś 54A Brzeźnio wiazar.dach@gmail.com TARTAK J.W. WITKOWSCY Rychłowice 2B Wieluń kontakt@wiazar.pl HANTVERKARPOOLEN Kocierzew Południowy 04A Kocierzew Płd. K. Łowicza biuro@twojdachtwojdom.com PUNKTY DYSTRYBUCJI Nazwa firmy Ulica Kod Miasto telefon WIĄZAR-SYSTEM o/śląsk ul. Strzelców Bytomskich 87B 4-94 Bytom slask@wiazar-system.pl DREW-INWEST o/bielsko-biała ul. Ks. Londzina Bielsko-Biała konstruktor@drew-inwest.pl WIĄZAR-SYSTEM o/wrocław ul. Kobierzycka 0 I piętro Wrocław m.iwaniak@wiazar-system.pl WIĄZARY BURKIETOWICZ ul. Wincentego Pola Jelenia Góra m.myrlak@burkietowicz.pl WIĄZAR-SYSTEM o/legnica ul. Jaworzyńska 26 p Legnica k.lindmajer@wiazar-system.pl INTER-LERS o/poznań ul. Głogowska Poznań poznan@inter-lers.pl ROMAR o/ Poznań ul. Marcelińska 00/ Poznań poznan@pphu-romar.pl WIĄZARY BURKIETOWICZ ul. 5 stycznia 2/ Wolsztyn a.przadka@burkietowicz.pl INTER-LERS o/bydgoszcz ul. Wojska Polskiego Bydgoszcz bydgoszcz@inter-lers.pl Aktualną mapę z zakładami można zobaczyć na: 8
