INSTRUKCJA MONTAśU I UśYTKOWANIA OKAPÓW KUCHENNYCH MODELE KIV1007X I KDV907X (wszystkie wersje kolorystyczne)

Transkrypt

1 INSTRUKCJA MONTAśU I UśYTKOWANIA OKAPÓW KUCHENNYCH MODELE KIV1007X I KDV907X (wszystkie wersje kolorystyczne) Generalny przedstawiciel DOM BIANCO sp. z o.o. al. Krakowska 5, Raszyn tel , fax

2

3 - 16 NaleŜy dbać o właściwą utylizację zuŝytego urządzenia, co pozwoli zminimalizować jego negatywne oddziaływanie na środowisko oraz zdrowie ludzi. Symbol umieszczony na wyrobie lub dokumentach, które mu towarzyszą, oznacza, Ŝe zuŝyte urządzenie nie moŝe być traktowane jako odpad komunalny i po zuŝyciu powinno być przekazane do właściwej organizacji zajmującej się utylizacją i recyklingiem zuŝytego sprzętu elektrycznego i elektronicznego. Szczegółowych informacji na ten temat udzielają lokalne organy administracji samorządowej i państwowej, miejscowe firmy zajmujące się oczyszczaniem miast i osiedli oraz sprzedawcy. Spis treści 1. Rysunki montaŝowe 2 2. Postanowienia ogólne 6 3. UŜytkowanie 6 4. Instalacja 7 5. MontaŜ 8 6. Opis okapów Funkcjonowanie Czyszczenie i obsługa bieŝąca OstrzeŜenia

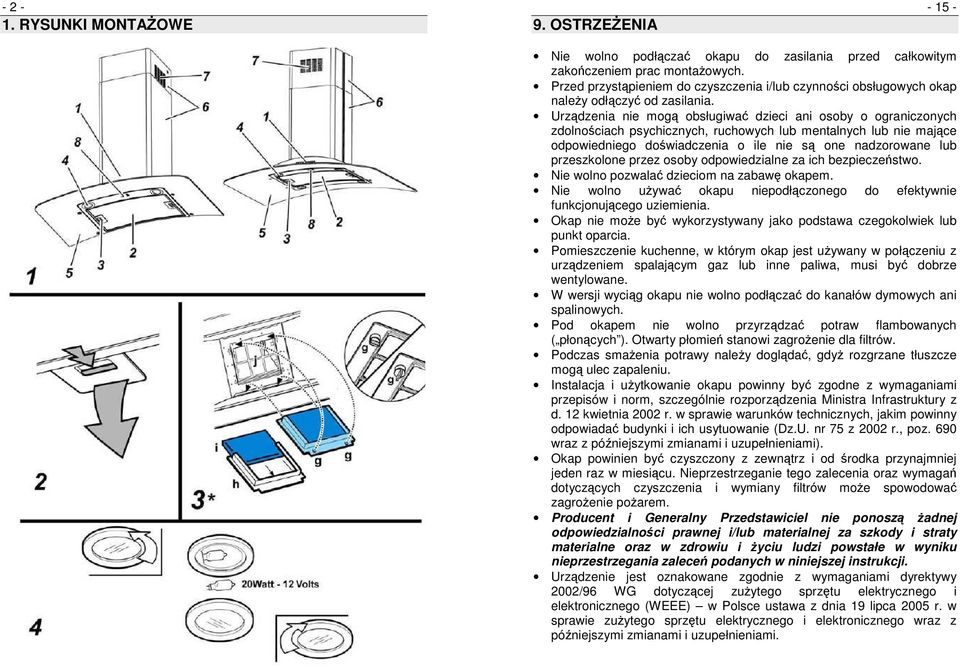

4 RYSUNKI MONTAśOWE 9. OSTRZEśENIA Nie wolno podłączać okapu do zasilania przed całkowitym zakończeniem prac montaŝowych. Przed przystąpieniem do czyszczenia i/lub czynności obsługowych okap naleŝy odłączyć od zasilania. Urządzenia nie mogą obsługiwać dzieci ani osoby o ograniczonych zdolnościach psychicznych, ruchowych lub mentalnych lub nie mające odpowiedniego doświadczenia o ile nie są one nadzorowane lub przeszkolone przez osoby odpowiedzialne za ich bezpieczeństwo. Nie wolno pozwalać dzieciom na zabawę okapem. Nie wolno uŝywać okapu niepodłączonego do efektywnie funkcjonującego uziemienia. Okap nie moŝe być wykorzystywany jako podstawa czegokolwiek lub punkt oparcia. Pomieszczenie kuchenne, w którym okap jest uŝywany w połączeniu z urządzeniem spalającym gaz lub inne paliwa, musi być dobrze wentylowane. W wersji wyciąg okapu nie wolno podłączać do kanałów dymowych ani spalinowych. Pod okapem nie wolno przyrządzać potraw flambowanych ( płonących ). Otwarty płomień stanowi zagroŝenie dla filtrów. Podczas smaŝenia potrawy naleŝy doglądać, gdyŝ rozgrzane tłuszcze mogą ulec zapaleniu. Instalacja i uŝytkowanie okapu powinny być zgodne z wymaganiami przepisów i norm, szczególnie rozporządzenia Ministra Infrastruktury z d. 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75 z 2002 r., poz. 690 wraz z późniejszymi zmianami i uzupełnieniami). Okap powinien być czyszczony z zewnątrz i od środka przynajmniej jeden raz w miesiącu. Nieprzestrzeganie tego zalecenia oraz wymagań dotyczących czyszczenia i wymiany filtrów moŝe spowodować zagroŝenie poŝarem. Producent i Generalny Przedstawiciel nie ponoszą Ŝadnej odpowiedzialności prawnej i/lub materialnej za szkody i straty materialne oraz w zdrowiu i Ŝyciu ludzi powstałe w wyniku nieprzestrzegania zaleceń podanych w niniejszej instrukcji. Urządzenie jest oznakowane zgodnie z wymaganiami dyrektywy 2002/96 WG dotyczącej zuŝytego sprzętu elektrycznego i elektronicznego (WEEE) w Polsce ustawa z dnia 19 lipca 2005 r. w sprawie zuŝytego sprzętu elektrycznego i elektronicznego wraz z późniejszymi zmianami i uzupełnieniami.

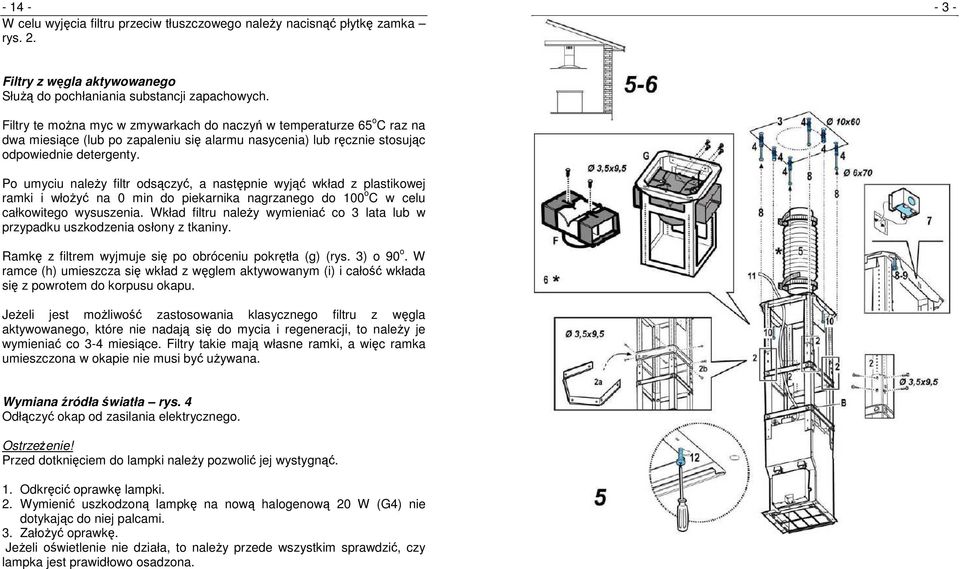

5 W celu wyjęcia filtru przeciw tłuszczowego naleŝy nacisnąć płytkę zamka rys Filtry z węgla aktywowanego SłuŜą do pochłaniania substancji zapachowych. Filtry te moŝna myc w zmywarkach do naczyń w temperaturze 65 o C raz na dwa miesiące (lub po zapaleniu się alarmu nasycenia) lub ręcznie stosując odpowiednie detergenty. Po umyciu naleŝy filtr odsączyć, a następnie wyjąć wkład z plastikowej ramki i włoŝyć na 0 min do piekarnika nagrzanego do 100 o C w celu całkowitego wysuszenia. Wkład filtru naleŝy wymieniać co 3 lata lub w przypadku uszkodzenia osłony z tkaniny. Ramkę z filtrem wyjmuje się po obróceniu pokrętła (g) (rys. 3) o 90 o. W ramce (h) umieszcza się wkład z węglem aktywowanym (i) i całość wkłada się z powrotem do korpusu okapu. JeŜeli jest moŝliwość zastosowania klasycznego filtru z węgla aktywowanego, które nie nadają się do mycia i regeneracji, to naleŝy je wymieniać co 3-4 miesiące. Filtry takie mają własne ramki, a więc ramka umieszczona w okapie nie musi być uŝywana. Wymiana źródła światła rys. 4 Odłączyć okap od zasilania elektrycznego. OstrzeŜenie! Przed dotknięciem do lampki naleŝy pozwolić jej wystygnąć. 1. Odkręcić oprawkę lampki. 2. Wymienić uszkodzoną lampkę na nową halogenową 20 W (G4) nie dotykając do niej palcami. 3. ZałoŜyć oprawkę. JeŜeli oświetlenie nie działa, to naleŝy przede wszystkim sprawdzić, czy lampka jest prawidłowo osadzona.

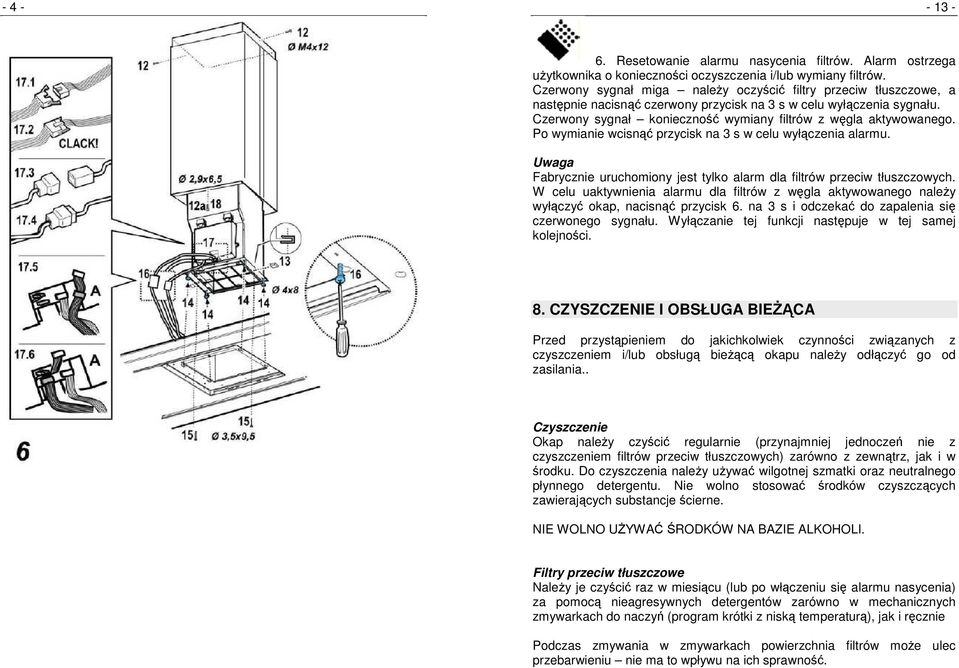

6 Resetowanie alarmu nasycenia filtrów. Alarm ostrzega uŝytkownika o konieczności oczyszczenia i/lub wymiany filtrów. Czerwony sygnał miga naleŝy oczyścić filtry przeciw tłuszczowe, a następnie nacisnąć czerwony przycisk na 3 s w celu wyłączenia sygnału. Czerwony sygnał konieczność wymiany filtrów z węgla aktywowanego. Po wymianie wcisnąć przycisk na 3 s w celu wyłączenia alarmu. Uwaga Fabrycznie uruchomiony jest tylko alarm dla filtrów przeciw tłuszczowych. W celu uaktywnienia alarmu dla filtrów z węgla aktywowanego naleŝy wyłączyć okap, nacisnąć przycisk 6. na 3 s i odczekać do zapalenia się czerwonego sygnału. Wyłączanie tej funkcji następuje w tej samej kolejności. 8. CZYSZCZENIE I OBSŁUGA BIEśĄCA Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem i/lub obsługą bieŝącą okapu naleŝy odłączyć go od zasilania.. Czyszczenie Okap naleŝy czyścić regularnie (przynajmniej jednoczeń nie z czyszczeniem filtrów przeciw tłuszczowych) zarówno z zewnątrz, jak i w środku. Do czyszczenia naleŝy uŝywać wilgotnej szmatki oraz neutralnego płynnego detergentu. Nie wolno stosować środków czyszczących zawierających substancje ścierne. NIE WOLNO UśYWAĆ ŚRODKÓW NA BAZIE ALKOHOLI. Filtry przeciw tłuszczowe NaleŜy je czyścić raz w miesiącu (lub po włączeniu się alarmu nasycenia) za pomocą nieagresywnych detergentów zarówno w mechanicznych zmywarkach do naczyń (program krótki z niską temperaturą), jak i ręcznie Podczas zmywania w zmywarkach powierzchnia filtrów moŝe ulec przebarwieniu nie ma to wpływu na ich sprawność.

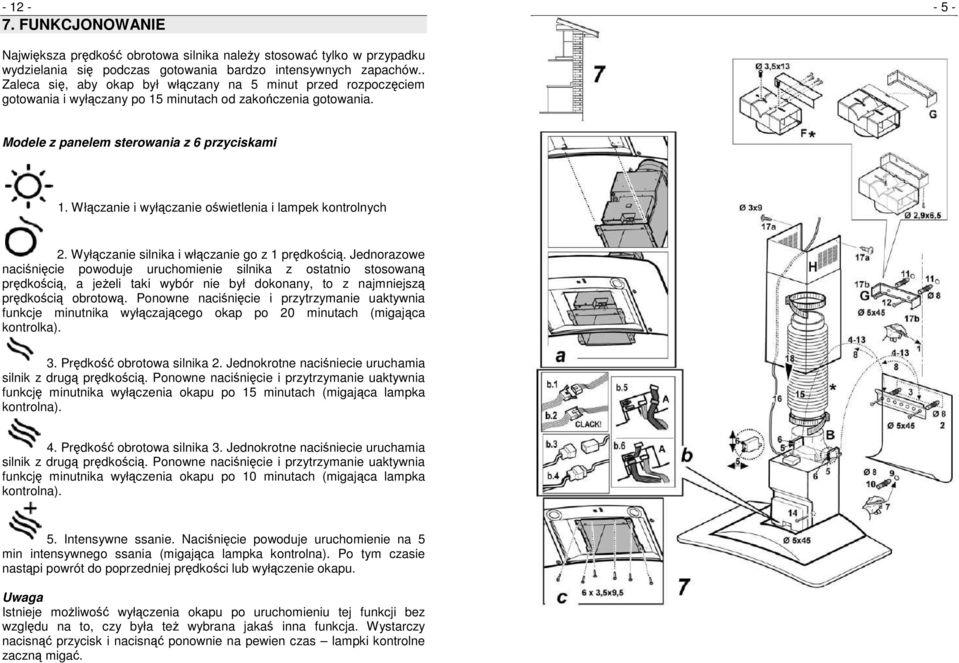

7 FUNKCJONOWANIE Największa prędkość obrotowa silnika naleŝy stosować tylko w przypadku wydzielania się podczas gotowania bardzo intensywnych zapachów.. Zaleca się, aby okap był włączany na 5 minut przed rozpoczęciem gotowania i wyłączany po 15 minutach od zakończenia gotowania. Modele z panelem sterowania z 6 przyciskami 1. Włączanie i wyłączanie oświetlenia i lampek kontrolnych 2. Wyłączanie silnika i włączanie go z 1 prędkością. Jednorazowe naciśnięcie powoduje uruchomienie silnika z ostatnio stosowaną prędkością, a jeŝeli taki wybór nie był dokonany, to z najmniejszą prędkością obrotową. Ponowne naciśnięcie i przytrzymanie uaktywnia funkcje minutnika wyłączającego okap po 20 minutach (migająca kontrolka). 3. Prędkość obrotowa silnika 2. Jednokrotne naciśniecie uruchamia silnik z drugą prędkością. Ponowne naciśnięcie i przytrzymanie uaktywnia funkcję minutnika wyłączenia okapu po 15 minutach (migająca lampka kontrolna). 4. Prędkość obrotowa silnika 3. Jednokrotne naciśniecie uruchamia silnik z drugą prędkością. Ponowne naciśnięcie i przytrzymanie uaktywnia funkcję minutnika wyłączenia okapu po 10 minutach (migająca lampka kontrolna). 5. Intensywne ssanie. Naciśnięcie powoduje uruchomienie na 5 min intensywnego ssania (migająca lampka kontrolna). Po tym czasie nastąpi powrót do poprzedniej prędkości lub wyłączenie okapu. Uwaga Istnieje moŝliwość wyłączenia okapu po uruchomieniu tej funkcji bez względu na to, czy była teŝ wybrana jakaś inna funkcja. Wystarczy nacisnąć przycisk i nacisnąć ponownie na pewien czas lampki kontrolne zaczną migać.

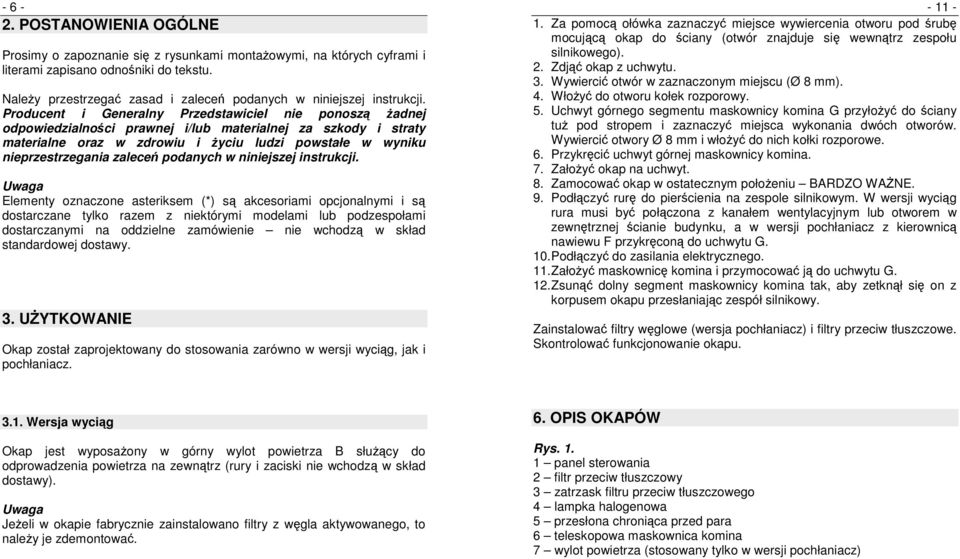

8 POSTANOWIENIA OGÓLNE Prosimy o zapoznanie się z rysunkami montaŝowymi, na których cyframi i literami zapisano odnośniki do tekstu. NaleŜy przestrzegać zasad i zaleceń podanych w niniejszej instrukcji. Producent i Generalny Przedstawiciel nie ponoszą Ŝadnej odpowiedzialności prawnej i/lub materialnej za szkody i straty materialne oraz w zdrowiu i Ŝyciu ludzi powstałe w wyniku nieprzestrzegania zaleceń podanych w niniejszej instrukcji. Uwaga Elementy oznaczone asteriksem (*) są akcesoriami opcjonalnymi i są dostarczane tylko razem z niektórymi modelami lub podzespołami dostarczanymi na oddzielne zamówienie nie wchodzą w skład standardowej dostawy. 3. UśYTKOWANIE Okap został zaprojektowany do stosowania zarówno w wersji wyciąg, jak i pochłaniacz Za pomocą ołówka zaznaczyć miejsce wywiercenia otworu pod śrubę mocującą okap do ściany (otwór znajduje się wewnątrz zespołu silnikowego). 2. Zdjąć okap z uchwytu. 3. Wywiercić otwór w zaznaczonym miejscu (Ø 8 mm). 4. WłoŜyć do otworu kołek rozporowy. 5. Uchwyt górnego segmentu maskownicy komina G przyłoŝyć do ściany tuŝ pod stropem i zaznaczyć miejsca wykonania dwóch otworów. Wywiercić otwory Ø 8 mm i włoŝyć do nich kołki rozporowe. 6. Przykręcić uchwyt górnej maskownicy komina. 7. ZałoŜyć okap na uchwyt. 8. Zamocować okap w ostatecznym połoŝeniu BARDZO WAśNE. 9. Podłączyć rurę do pierścienia na zespole silnikowym. W wersji wyciąg rura musi być połączona z kanałem wentylacyjnym lub otworem w zewnętrznej ścianie budynku, a w wersji pochłaniacz z kierownicą nawiewu F przykręconą do uchwytu G. 10. Podłączyć do zasilania elektrycznego. 11. ZałoŜyć maskownicę komina i przymocować ją do uchwytu G. 12. Zsunąć dolny segment maskownicy komina tak, aby zetknął się on z korpusem okapu przesłaniając zespół silnikowy. Zainstalować filtry węglowe (wersja pochłaniacz) i filtry przeciw tłuszczowe. Skontrolować funkcjonowanie okapu Wersja wyciąg Okap jest wyposaŝony w górny wylot powietrza B słuŝący do odprowadzenia powietrza na zewnątrz (rury i zaciski nie wchodzą w skład dostawy). Uwaga JeŜeli w okapie fabrycznie zainstalowano filtry z węgla aktywowanego, to naleŝy je zdemontować. 6. OPIS OKAPÓW Rys panel sterowania 2 filtr przeciw tłuszczowy 3 zatrzask filtru przeciw tłuszczowego 4 lampka halogenowa 5 przesłona chroniąca przed para 6 teleskopowa maskownica komina 7 wylot powietrza (stosowany tylko w wersji pochłaniacz)

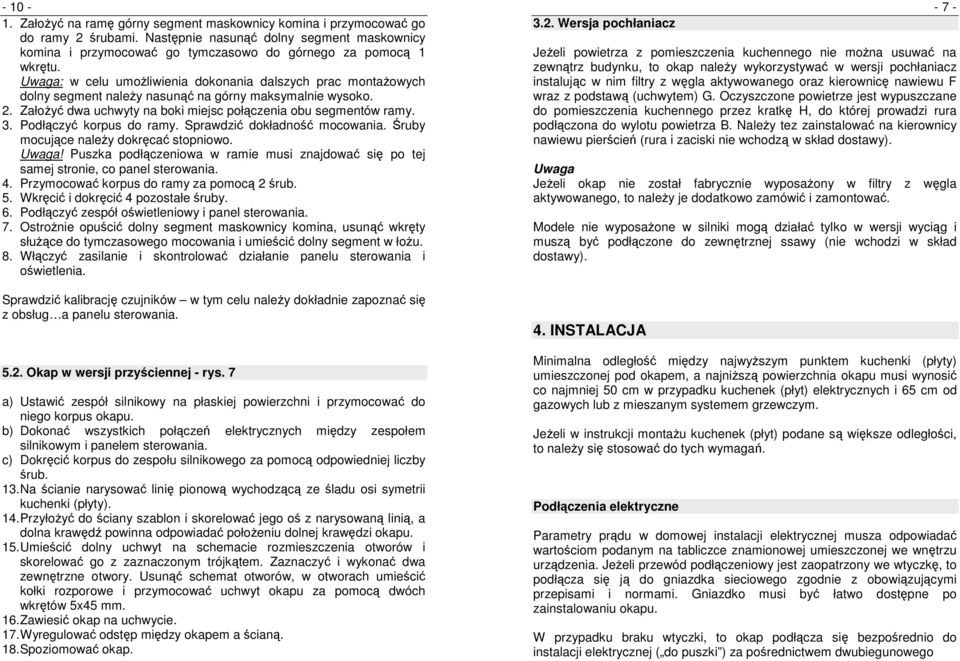

9 ZałoŜyć na ramę górny segment maskownicy komina i przymocować go do ramy 2 śrubami. Następnie nasunąć dolny segment maskownicy komina i przymocować go tymczasowo do górnego za pomocą 1 wkrętu. Uwaga: w celu umoŝliwienia dokonania dalszych prac montaŝowych dolny segment naleŝy nasunąć na górny maksymalnie wysoko. 2. ZałoŜyć dwa uchwyty na boki miejsc połączenia obu segmentów ramy. 3. Podłączyć korpus do ramy. Sprawdzić dokładność mocowania. Śruby mocujące naleŝy dokręcać stopniowo. Uwaga! Puszka podłączeniowa w ramie musi znajdować się po tej samej stronie, co panel sterowania. 4. Przymocować korpus do ramy za pomocą 2 śrub. 5. Wkręcić i dokręcić 4 pozostałe śruby. 6. Podłączyć zespół oświetleniowy i panel sterowania. 7. OstroŜnie opuścić dolny segment maskownicy komina, usunąć wkręty słuŝące do tymczasowego mocowania i umieścić dolny segment w łoŝu. 8. Włączyć zasilanie i skontrolować działanie panelu sterowania i oświetlenia. Sprawdzić kalibrację czujników w tym celu naleŝy dokładnie zapoznać się z obsług a panelu sterowania Okap w wersji przyściennej - rys. 7 a) Ustawić zespół silnikowy na płaskiej powierzchni i przymocować do niego korpus okapu. b) Dokonać wszystkich połączeń elektrycznych między zespołem silnikowym i panelem sterowania. c) Dokręcić korpus do zespołu silnikowego za pomocą odpowiedniej liczby śrub. 13. Na ścianie narysować linię pionową wychodzącą ze śladu osi symetrii kuchenki (płyty). 14. PrzyłoŜyć do ściany szablon i skorelować jego oś z narysowaną linią, a dolna krawędź powinna odpowiadać połoŝeniu dolnej krawędzi okapu. 15. Umieścić dolny uchwyt na schemacie rozmieszczenia otworów i skorelować go z zaznaczonym trójkątem. Zaznaczyć i wykonać dwa zewnętrzne otwory. Usunąć schemat otworów, w otworach umieścić kołki rozporowe i przymocować uchwyt okapu za pomocą dwóch wkrętów 5x45 mm. 16. Zawiesić okap na uchwycie. 17. Wyregulować odstęp między okapem a ścianą. 18. Spoziomować okap Wersja pochłaniacz JeŜeli powietrza z pomieszczenia kuchennego nie moŝna usuwać na zewnątrz budynku, to okap naleŝy wykorzystywać w wersji pochłaniacz instalując w nim filtry z węgla aktywowanego oraz kierownicę nawiewu F wraz z podstawą (uchwytem) G. Oczyszczone powietrze jest wypuszczane do pomieszczenia kuchennego przez kratkę H, do której prowadzi rura podłączona do wylotu powietrza B. NaleŜy tez zainstalować na kierownicy nawiewu pierścień (rura i zaciski nie wchodzą w skład dostawy). Uwaga JeŜeli okap nie został fabrycznie wyposaŝony w filtry z węgla aktywowanego, to naleŝy je dodatkowo zamówić i zamontować. Modele nie wyposaŝone w silniki mogą działać tylko w wersji wyciąg i muszą być podłączone do zewnętrznej ssawy (nie wchodzi w skład dostawy). 4. INSTALACJA Minimalna odległość między najwyŝszym punktem kuchenki (płyty) umieszczonej pod okapem, a najniŝszą powierzchnia okapu musi wynosić co najmniej 50 cm w przypadku kuchenek (płyt) elektrycznych i 65 cm od gazowych lub z mieszanym systemem grzewczym. JeŜeli w instrukcji montaŝu kuchenek (płyt) podane są większe odległości, to naleŝy się stosować do tych wymagań. Podłączenia elektryczne Parametry prądu w domowej instalacji elektrycznej musza odpowiadać wartościom podanym na tabliczce znamionowej umieszczonej we wnętrzu urządzenia. JeŜeli przewód podłączeniowy jest zaopatrzony we wtyczkę, to podłącza się ją do gniazdka sieciowego zgodnie z obowiązującymi przepisami i normami. Gniazdko musi być łatwo dostępne po zainstalowaniu okapu. W przypadku braku wtyczki, to okap podłącza się bezpośrednio do instalacji elektrycznej ( do puszki ) za pośrednictwem dwubiegunowego

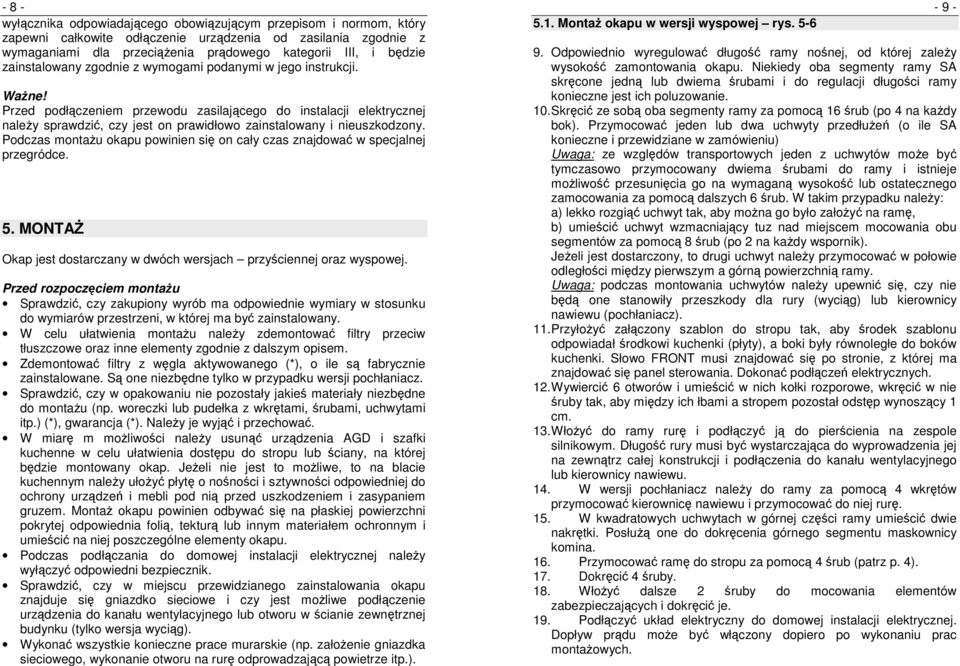

10 - 8 - wyłącznika odpowiadającego obowiązującym przepisom i normom, który zapewni całkowite odłączenie urządzenia od zasilania zgodnie z wymaganiami dla przeciąŝenia prądowego kategorii III, i będzie zainstalowany zgodnie z wymogami podanymi w jego instrukcji. WaŜne! Przed podłączeniem przewodu zasilającego do instalacji elektrycznej naleŝy sprawdzić, czy jest on prawidłowo zainstalowany i nieuszkodzony. Podczas montaŝu okapu powinien się on cały czas znajdować w specjalnej przegródce. 5. MONTAś Okap jest dostarczany w dwóch wersjach przyściennej oraz wyspowej. Przed rozpoczęciem montaŝu Sprawdzić, czy zakupiony wyrób ma odpowiednie wymiary w stosunku do wymiarów przestrzeni, w której ma być zainstalowany. W celu ułatwienia montaŝu naleŝy zdemontować filtry przeciw tłuszczowe oraz inne elementy zgodnie z dalszym opisem. Zdemontować filtry z węgla aktywowanego (*), o ile są fabrycznie zainstalowane. Są one niezbędne tylko w przypadku wersji pochłaniacz. Sprawdzić, czy w opakowaniu nie pozostały jakieś materiały niezbędne do montaŝu (np. woreczki lub pudełka z wkrętami, śrubami, uchwytami itp.) (*), gwarancja (*). NaleŜy je wyjąć i przechować. W miarę m moŝliwości naleŝy usunąć urządzenia AGD i szafki kuchenne w celu ułatwienia dostępu do stropu lub ściany, na której będzie montowany okap. JeŜeli nie jest to moŝliwe, to na blacie kuchennym naleŝy ułoŝyć płytę o nośności i sztywności odpowiedniej do ochrony urządzeń i mebli pod nią przed uszkodzeniem i zasypaniem gruzem. MontaŜ okapu powinien odbywać się na płaskiej powierzchni pokrytej odpowiednia folią, tekturą lub innym materiałem ochronnym i umieścić na niej poszczególne elementy okapu. Podczas podłączania do domowej instalacji elektrycznej naleŝy wyłączyć odpowiedni bezpiecznik. Sprawdzić, czy w miejscu przewidzianego zainstalowania okapu znajduje się gniazdko sieciowe i czy jest moŝliwe podłączenie urządzenia do kanału wentylacyjnego lub otworu w ścianie zewnętrznej budynku (tylko wersja wyciąg). Wykonać wszystkie konieczne prace murarskie (np. załoŝenie gniazdka sieciowego, wykonanie otworu na rurę odprowadzającą powietrze itp.) MontaŜ okapu w wersji wyspowej rys Odpowiednio wyregulować długość ramy nośnej, od której zaleŝy wysokość zamontowania okapu. Niekiedy oba segmenty ramy SA skręcone jedną lub dwiema śrubami i do regulacji długości ramy konieczne jest ich poluzowanie. 10. Skręcić ze sobą oba segmenty ramy za pomocą 16 śrub (po 4 na kaŝdy bok). Przymocować jeden lub dwa uchwyty przedłuŝeń (o ile SA konieczne i przewidziane w zamówieniu) Uwaga: ze względów transportowych jeden z uchwytów moŝe być tymczasowo przymocowany dwiema śrubami do ramy i istnieje moŝliwość przesunięcia go na wymaganą wysokość lub ostatecznego zamocowania za pomocą dalszych 6 śrub. W takim przypadku naleŝy: a) lekko rozgiąć uchwyt tak, aby moŝna go było załoŝyć na ramę, b) umieścić uchwyt wzmacniający tuz nad miejscem mocowania obu segmentów za pomocą 8 śrub (po 2 na kaŝdy wspornik). JeŜeli jest dostarczony, to drugi uchwyt naleŝy przymocować w połowie odległości między pierwszym a górną powierzchnią ramy. Uwaga: podczas montowania uchwytów naleŝy upewnić się, czy nie będą one stanowiły przeszkody dla rury (wyciąg) lub kierownicy nawiewu (pochłaniacz). 11. PrzyłoŜyć załączony szablon do stropu tak, aby środek szablonu odpowiadał środkowi kuchenki (płyty), a boki były równoległe do boków kuchenki. Słowo FRONT musi znajdować się po stronie, z której ma znajdować się panel sterowania. Dokonać podłączeń elektrycznych. 12. Wywiercić 6 otworów i umieścić w nich kołki rozporowe, wkręcić w nie śruby tak, aby między ich łbami a stropem pozostał odstęp wynoszący 1 cm. 13. WłoŜyć do ramy rurę i podłączyć ją do pierścienia na zespole silnikowym. Długość rury musi być wystarczająca do wyprowadzenia jej na zewnątrz całej konstrukcji i podłączenia do kanału wentylacyjnego lub kierownicy nawiewu. 14. W wersji pochłaniacz naleŝy do ramy za pomocą 4 wkrętów przymocować kierownicę nawiewu i przymocować do niej rurę. 15. W kwadratowych uchwytach w górnej części ramy umieścić dwie nakrętki. PosłuŜą one do dokręcenia górnego segmentu maskownicy komina. 16. Przymocować ramę do stropu za pomocą 4 śrub (patrz p. 4). 17. Dokręcić 4 śruby. 18. WłoŜyć dalsze 2 śruby do mocowania elementów zabezpieczających i dokręcić je. 19. Podłączyć układ elektryczny do domowej instalacji elektrycznej. Dopływ prądu moŝe być włączony dopiero po wykonaniu prac montaŝowych.
