1 It's better to lose one minute in life than to lose your life in a minute

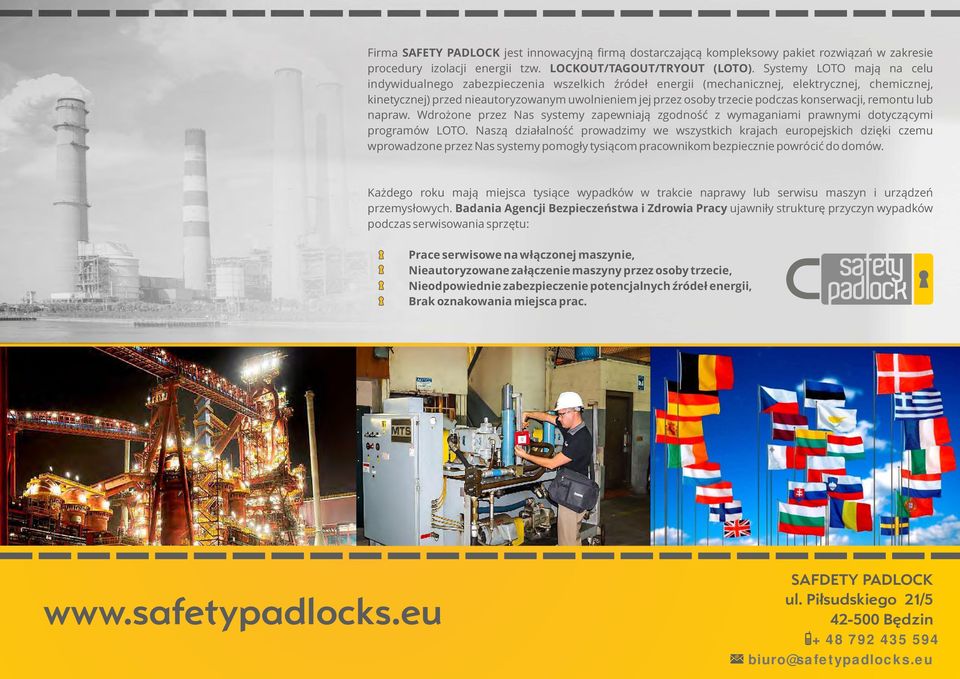

2 Firma SAFETY PADLOCK jest innowacyjną firmą dostarczającą kompleksowy pakiet rozwiązań w zakresie procedury izolacji energii tzw. LOCKOUT/TAGOUT/TRYOUT (LOTO). Systemy LOTO mają na celu indywidualnego zabezpieczenia wszelkich źródeł energii (mechanicznej, elektrycznej, chemicznej, kinetycznej) przed nieautoryzowanym uwolnieniem jej przez osoby trzecie podczas konserwacji, remontu lub napraw. Wdrożone przez Nas systemy zapewniają zgodność z wymaganiami prawnymi dotyczącymi programów LOTO. Naszą działalność prowadzimy we wszystkich krajach europejskich dzięki czemu wprowadzone przez Nas systemy pomogły tysiącom pracownikom bezpiecznie powrócić do domów. Każdego roku mają miejsca tysiące wypadków w trakcie naprawy lub serwisu maszyn i urządzeń przemysłowych. Badania Agencji Bezpieczeństwa i Zdrowia Pracy ujawniły strukturę przyczyn wypadków podczas serwisowania sprzętu: Prace serwisowe na włączonej maszynie, Nieautoryzowane załączenie maszyny przez osoby trzecie, Nieodpowiednie zabezpieczenie potencjalnych źródeł energii, Brak oznakowania miejsca prac. SAFDETY PADLOCK ul. Piłsudskiego 21/ Będzin

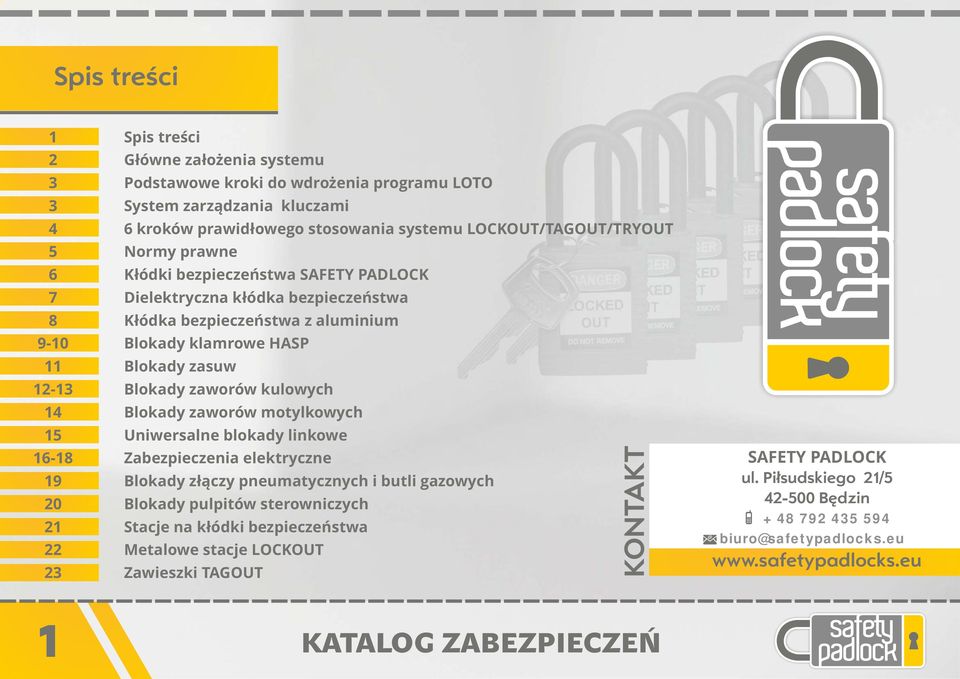

3 Spis treści Spis treści Główne założenia systemu Podstawowe kroki do wdrożenia programu LOTO System zarządzania kluczami 6 kroków prawidłowego stosowania systemu LOCKOUT/TAGOUT/TRYOUT Normy prawne Kłódki bezpieczeństwa SAFETY PADLOCK Dielektryczna kłódka bezpieczeństwa Kłódka bezpieczeństwa z aluminium Blokady klamrowe HASP Blokady zasuw Blokady zaworów kulowych Blokady zaworów motylkowych Uniwersalne blokady linkowe Zabezpieczenia elektryczne Blokady złączy pneumatycznych i butli gazowych Blokady pulpitów sterowniczych Stacje na kłódki bezpieczeństwa Metalowe stacje LOCKOUT Zawieszki TAGOUT KONTAKT SAFETY PADLOCK ul. Piłsudskiego 21/ Będzin 1

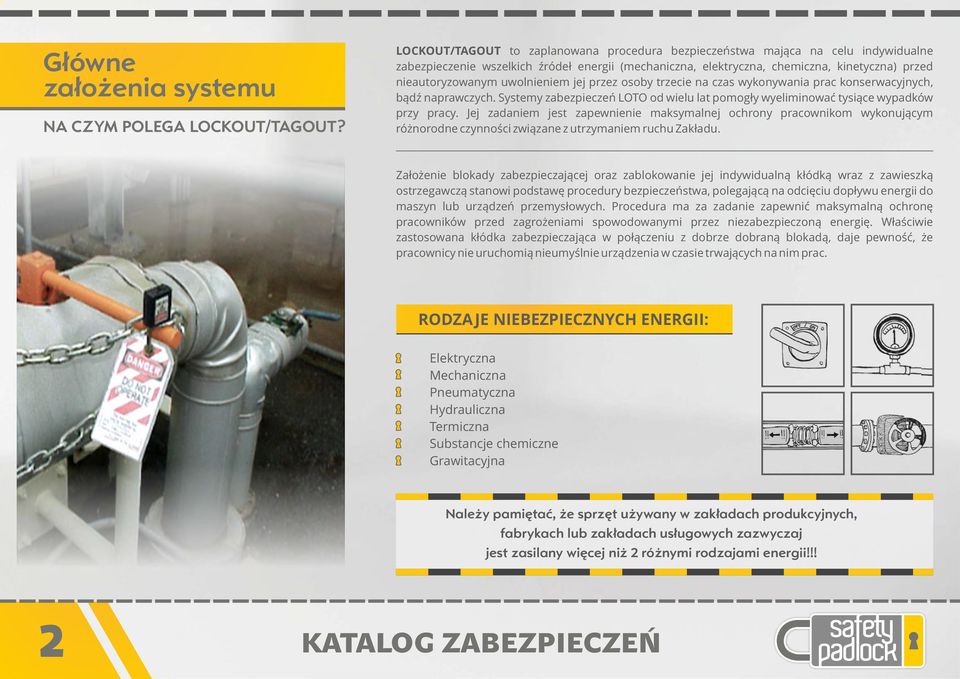

4 Główne założenia systemu NA CZYM POLEGA LOCKOUT/TAGOUT? LOCKOUT/TAGOUT to zaplanowana procedura bezpieczeństwa mająca na celu indywidualne zabezpieczenie wszelkich źródeł energii (mechaniczna, elektryczna, chemiczna, kinetyczna) przed nieautoryzowanym uwolnieniem jej przez osoby trzecie na czas wykonywania prac konserwacyjnych, bądź naprawczych. Systemy zabezpieczeń LOTO od wielu lat pomogły wyeliminować tysiące wypadków przy pracy. Jej zadaniem jest zapewnienie maksymalnej ochrony pracownikom wykonującym różnorodne czynności związane z utrzymaniem ruchu Zakładu. Założenie blokady zabezpieczającej oraz zablokowanie jej indywidualną kłódką wraz z zawieszką ostrzegawczą stanowi podstawę procedury bezpieczeństwa, polegającą na odcięciu dopływu energii do maszyn lub urządzeń przemysłowych. Procedura ma za zadanie zapewnić maksymalną ochronę pracowników przed zagrożeniami spowodowanymi przez niezabezpieczoną energię. Właściwie zastosowana kłódka zabezpieczająca w połączeniu z dobrze dobraną blokadą, daje pewność, że pracownicy nie uruchomią nieumyślnie urządzenia w czasie trwających na nim prac. RODZA JE NIEBEZPIECZNYCH ENERGII: Elektryczna Mechaniczna Pneumatyczna Hydrauliczna Termiczna Substancje chemiczne Grawitacyjna Należy pamiętać, że sprzęt używany w zakładach produkcyjnych, fabrykach lub zakładach usługowych zazwyczaj jest zasilany więcej niż 2 różnymi rodzajami energii!!! 2

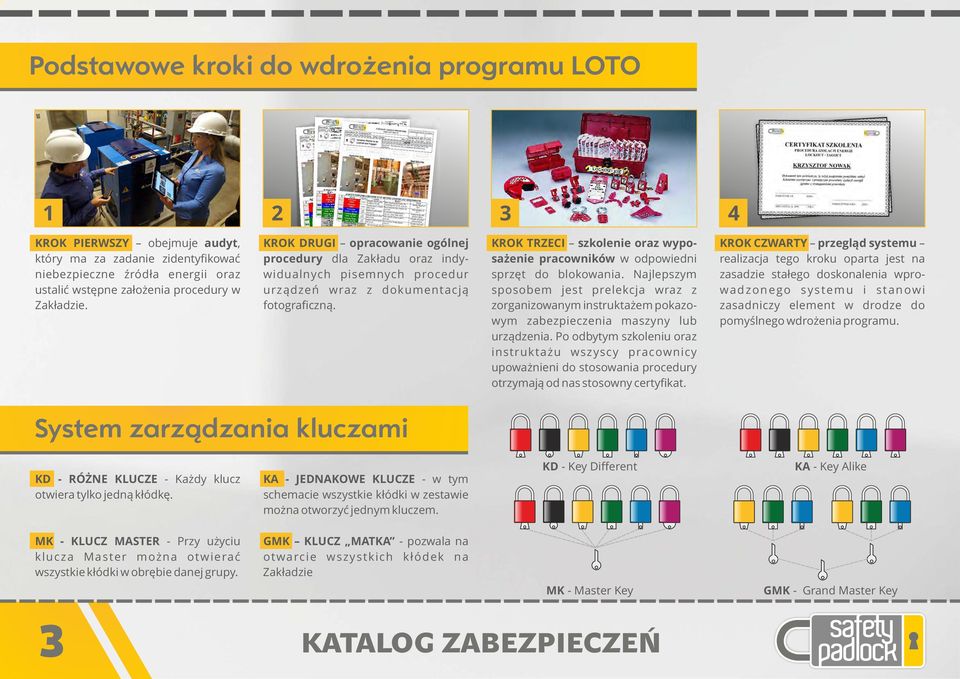

5 Podstawowe kroki do wdrożenia programu LOTO KROK PIERWSZY obejmuje audyt, który ma za zadanie zidentyfikować niebezpieczne źródła energii oraz ustalić wstępne założenia procedury w Zakładzie. KROK DRUGI opracowanie ogólnej procedury dla Zakładu oraz indywidualnych pisemnych procedur urządzeń wraz z dokumentacją fotograficzną. KROK TRZECI szkolenie oraz wyposażenie pracowników w odpowiedni sprzęt do blokowania. Najlepszym sposobem jest prelekcja wraz z zorganizowanym instruktażem pokazowym zabezpieczenia maszyny lub urządzenia. Po odbytym szkoleniu oraz instruktażu wszyscy pracownicy upoważnieni do stosowania procedury otrzymają od nas stosowny certyfikat. KROK CZWARTY przegląd systemu realizacja tego kroku oparta jest na zasadzie stałego doskonalenia wprowadzonego systemu i stanowi zasadniczy element w drodze do pomyślnego wdrożenia programu. System zarządzania kluczami KD - RÓŻNE KLUCZE - Każdy klucz otwiera tylko jedną kłódkę. KA - JEDNAKOWE KLUCZE - w tym schemacie wszystkie kłódki w zestawie można otworzyć jednym kluczem. KD - Key Different KA - Key Alike MK - KLUCZ MASTER - Przy użyciu klucza Master można otwierać wszystkie kłódki w obrębie danej grupy. GMK KLUCZ MATKA - pozwala na otwarcie wszystkich kłódek na Zakładzie MK - Master Key GMK - Grand Master Key 3

6 6 kroków prawidłowego stosowania systemu Lockout/Tagout/Tryout 1. PRZYGOTUJ SIĘ DO WYŁĄCZENIA - zapoznaj się z procedurą izolacji danego urządzenia, sprawdź czy posiadasz odpowiedni i kompletny sprzęt systemu izolacji, poinformuj innych pracowników o wyłączeniu danego urządzenia. 2. WYŁĄCZ URZĄDZENIE 3. ODIZOLUJ WSZYSTKIE ŹRÓDŁA ENERGII - załóż odpowiednie blokady LOTO na wszystkie punkty kontroli niebezpiecznej energii. 4. ZAŁÓŻ KŁÓDKI I PRZYWIESZKI - PAMIĘTA J każda osoba pracująca przy urządzeniu musi założyć własną kłódkę i przywieszkę, aby zapewnić sobie bezpieczeństwo. 5. UWOLNIJ NAGROMADZONĄ ENERGIĘ - rozładuj kondensatory, zablokuj lub zluzuj sprężyny, zablokuj elementy uniesione do góry, uwolnij ciśnienie z układu, spuść płyny, wypuść gazy, odczekaj do ostygnięcia układu. 6. SPRAWDŹ SPOSÓB ODIZOLOWANIA URZĄDZENIA - sprawdź, czy elementy blokujące są odpowiednio założone, sprawdź izolację. spróbuj normalnie uruchomić urządzenie. 4

7 Normy prawne OSHA - THE CONTROL OF HAZARDOUS ENERGY (LOCKOUT / TAGOUT) nr EWG 89/655, EN 1037 ODŁĄCZANIE ŹRÓDEŁ ZASILANIA BS7671:2008 ROZPORZĄDZENIE MG Z DNIA 28 MARCA 2013 R. W SPRAWIE BEZPIECZEŃSTWA I HIGIENY PRACY PRZY URZĄDZENIACH ENERGETYCZNYCH (DZ.U ) Pierwszą obowiązującą normą dotyczącą obowiązkowego stosowania zabezpieczeń przed nieautoryzowanym dostępem osób trzecich było wydane przez Urząd ds. Bezpieczeństwa i Higieny Pracy OSHA - Kontrola niebezpiecznych źródeł zasilania LOTO nr stwierdza, że pracodawcy są zobowiązani do opracowania programu i wdrożenia procedur dotyczących nakładania odpowiednich blokad i oznaczeń zabezpieczających na urządzenia odcinające zasilanie oraz unieruchamianie maszyn lub sprzętu w inny sposób w celu uniemożliwienia jego nieautoryzowanej aktywacji, uruchomienia lub uwolnienia nagromadzonej energii, aby zapobiec obrażeniom pracowników. Dyrektywa EWG 89/655 określa minimalne wymagania dotyczące bezpieczeństwa i higieny pracy podczas użytkowania sprzętu roboczego. Artykuł 2.14 stanowi, co następuje: Sprzęt roboczy musi być wyposażony w łatwo odróżniające się środki, służące do odłączania od wszystkich źródeł energii. Norma EN 1037 dotycząca bezpieczeństwa sprzętu roboczego definiuje działania związane z odcinaniem zasilania maszyn i urządzeń oraz rozpraszania mocy w celu zapobieżenia ponownemu włączeniu zasilania sprzętu, mogącego stanowić zagrożenie. Norma opisuje warunki bezpiecznego prowadzenia prac interwencyjnych w obszarze zagrożonym wypadkami. Każdy pracodawca jest zobowiązany dopilnować, by wymagający tego sprzęt roboczy był wyposażony w odpowiednie zabezpieczenia odcinające go od wszelkich źródeł zasilania. Każdy pracodawca jest zobowiązany do podejmowania odpowiednich działań mających na celu zapewnienie, że ponowne podłączenie źródła zasilania do sprzętu roboczego nie będzie wiązało się z zagrożeniem bezpieczeństwa lub zdrowia innych osób używających tego sprzętu Przed przystąpieniem do wykonywania prac przy urządzeniach i instalacjach odłączonych od napięcia należy: zastosować odpowiednie zabezpieczenie przed przypadkowym załączeniem napięcia, oznaczyć miejsce wyłączenia, sprawdzić, czy nie występuje napięcie na wyłączonych urządzeniach i instalacjach elektrycznych, uziemić wyłączone urządzenia i instalacje elektryczne, oznaczyć strefę pracy znakami lub tablicami bezpieczeństwa Na świecie, również w Europie wprowadzono przepisy, które wymagają, aby w trakcie serwisowania lub naprawy maszyn, wszystkie podłączone do nich źródła energii były wyłączone, zablokowane i kontrolowane przez pracowników wykonujących czynności serwisowe. Europejska dyrektywa 89/655/EWG określa minimalne wymagania dotyczące bezpieczeństwa i ochrony pracowników prowadzących czynności serwisowe dotyczące sprzętu przemysłowego. 5

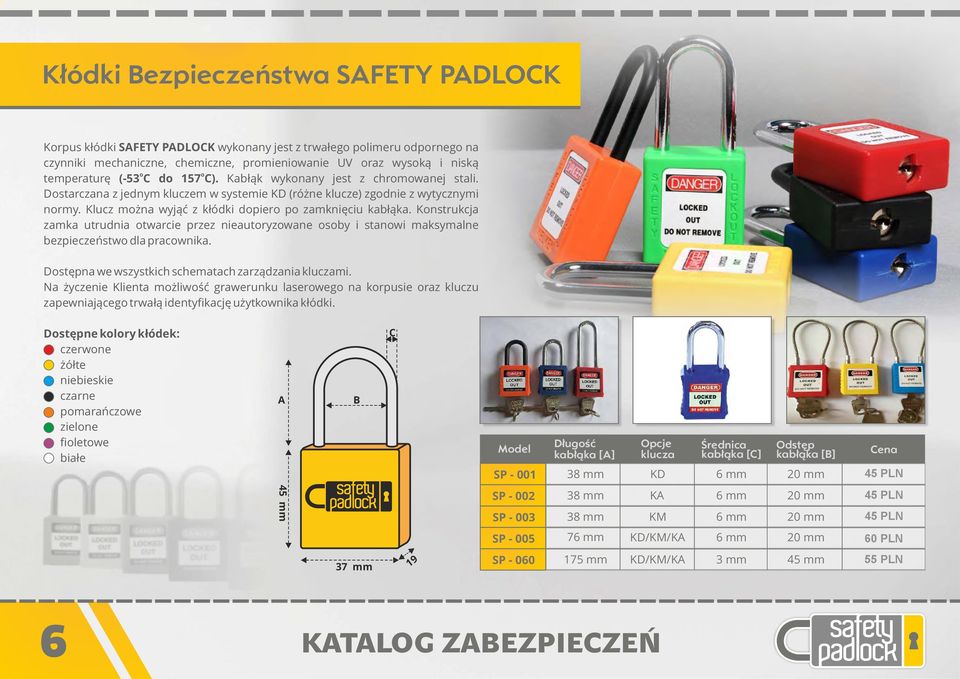

8 Kłódki Bezpieczeństwa SAFETY PADLOCK Korpus kłódki SAFETY PADLOCK wykonany jest z trwałego polimeru odpornego na czynniki mechaniczne, chemiczne, promieniowanie UV oraz wysoką i niską o o temperaturę (-53 C do 157 C). Kabłąk wykonany jest z chromowanej stali. Dostarczana z jednym kluczem w systemie KD (różne klucze) zgodnie z wytycznymi normy. Klucz można wyjąć z kłódki dopiero po zamknięciu kabłąka. Konstrukcja zamka utrudnia otwarcie przez nieautoryzowane osoby i stanowi maksymalne bezpieczeństwo dla pracownika. Dostępna we wszystkich schematach zarządzania kluczami. Na życzenie Klienta możliwość grawerunku laserowego na korpusie oraz kluczu zapewniającego trwałą identyfikację użytkownika kłódki. Dostępne kolory kłódek: czerwone żółte niebieskie czarne pomarańczowe zielone fioletowe białe A B C SP Długość kabłąka [A] 38 mm Opcje klucza KD Średnica kabłąka [C] 6 mm Odstęp kabłąka [B] 20 mm 45 mm SP SP mm 38 mm KA KM 6 mm 6 mm 20 mm 20 mm SP mm KD/KM/KA 6 mm 20 mm 37 mm 19 SP mm KD/KM/KA 3 mm 45 mm 6

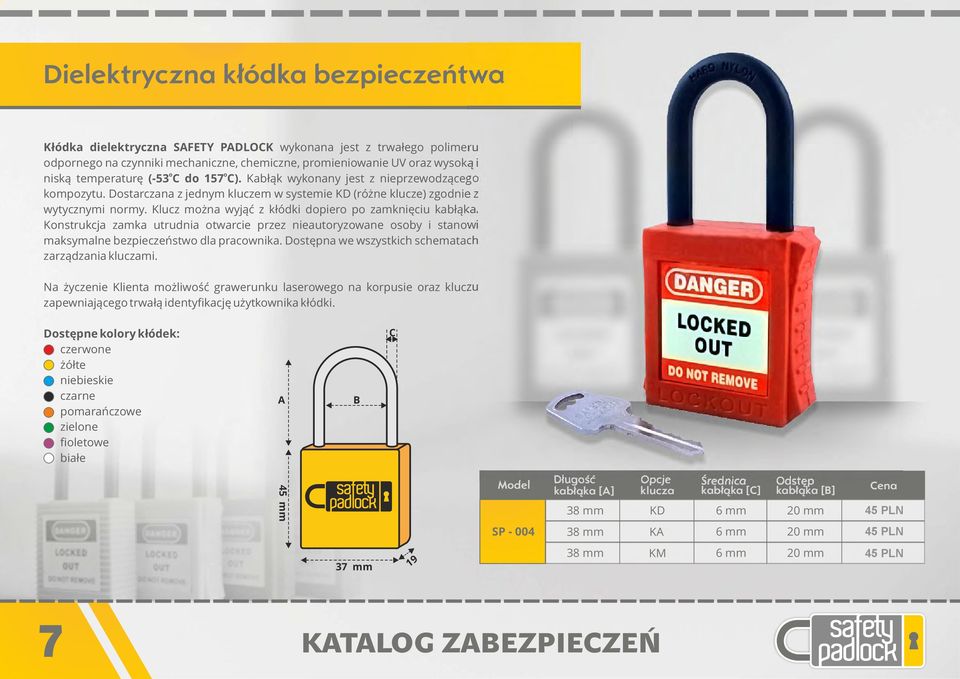

9 Dielektryczna kłódka bezpieczeńtwa Kłódka dielektryczna SAFETY PADLOCK wykonana jest z trwałego polimeru odpornego na czynniki mechaniczne, chemiczne, promieniowanie UV oraz wysoką i o o niską temperaturę (-53 C do 157 C). Kabłąk wykonany jest z nieprzewodzącego kompozytu. Dostarczana z jednym kluczem w systemie KD (różne klucze) zgodnie z wytycznymi normy. Klucz można wyjąć z kłódki dopiero po zamknięciu kabłąka. Konstrukcja zamka utrudnia otwarcie przez nieautoryzowane osoby i stanowi maksymalne bezpieczeństwo dla pracownika. Dostępna we wszystkich schematach zarządzania kluczami. Na życzenie Klienta możliwość grawerunku laserowego na korpusie oraz kluczu zapewniającego trwałą identyfikację użytkownika kłódki. Dostępne kolory kłódek: czerwone żółte niebieskie czarne pomarańczowe zielone fioletowe białe A B C 45 mm Długość kabłąka [A] 38 mm Opcje klucza KD Średnica kabłąka [C] 6 mm Odstęp kabłąka [B] 20 mm SP mm KA 6 mm 20 mm 37 mm mm KM 6 mm 20 mm 7

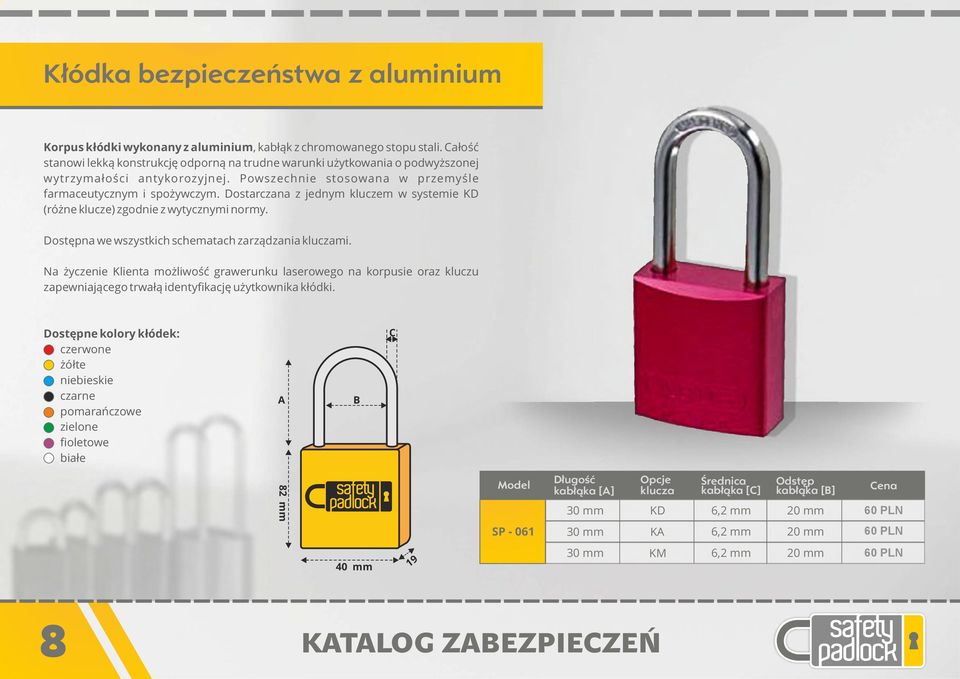

10 Kłódka bezpieczeństwa z aluminium Korpus kłódki wykonany z aluminium, kabłąk z chromowanego stopu stali. Całość stanowi lekką konstrukcję odporną na trudne warunki użytkowania o podwyższonej wytrzymałości antykorozyjnej. Powszechnie stosowana w przemyśle farmaceutycznym i spożywczym. Dostarczana z jednym kluczem w systemie KD (różne klucze) zgodnie z wytycznymi normy. Dostępna we wszystkich schematach zarządzania kluczami. Na życzenie Klienta możliwość grawerunku laserowego na korpusie oraz kluczu zapewniającego trwałą identyfikację użytkownika kłódki. Dostępne kolory kłódek: czerwone żółte niebieskie czarne pomarańczowe zielone fioletowe białe A B C 82 mm Długość kabłąka [A] 30 mm Opcje klucza KD Średnica kabłąka [C] 6,2 mm Odstęp kabłąka [B] 20 mm SP mm KA 6,2 mm 20 mm 40 mm mm KM 6,2 mm 20 mm 8

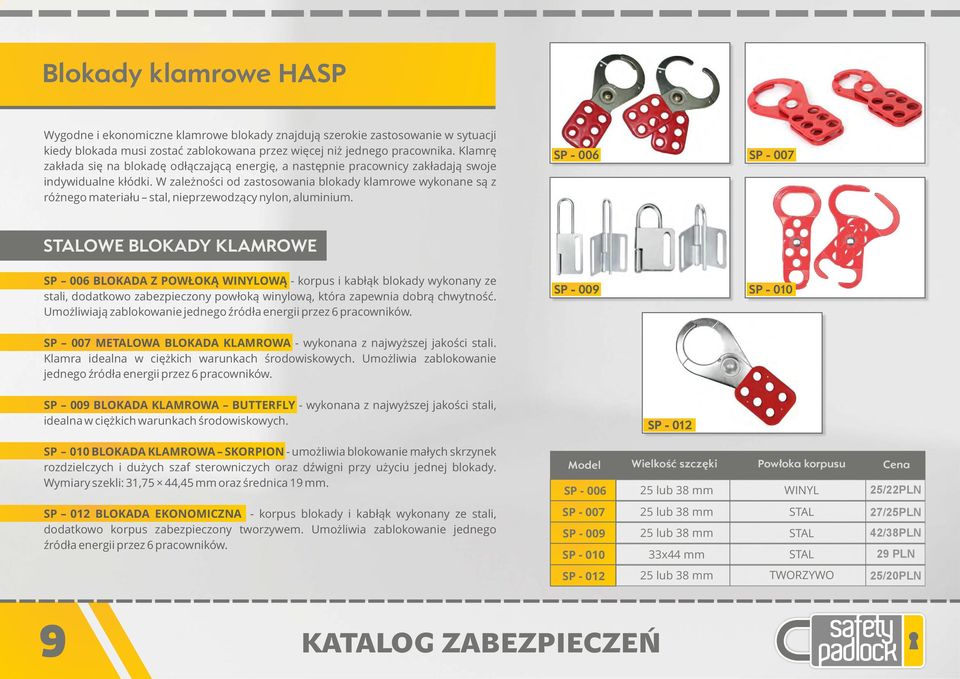

11 Blokady klamrowe HASP Wygodne i ekonomiczne klamrowe blokady znajdują szerokie zastosowanie w sytuacji kiedy blokada musi zostać zablokowana przez więcej niż jednego pracownika. Klamrę zakłada się na blokadę odłączającą energię, a następnie pracownicy zakładają swoje indywidualne kłódki. W zależności od zastosowania blokady klamrowe wykonane są z różnego materiału stal, nieprzewodzący nylon, aluminium. SP SP STALOWE BLOKADY KLAMROWE SP 006 BLOKADA Z POWŁOKĄ WINYLOWĄ - korpus i kabłąk blokady wykonany ze stali, dodatkowo zabezpieczony powłoką winylową, która zapewnia dobrą chwytność. Umożliwiają zablokowanie jednego źródła energii przez 6 pracowników. SP SP SP 007 METALOWA BLOKADA KLAMROWA - wykonana z najwyższej jakości stali. Klamra idealna w ciężkich warunkach środowiskowych. Umożliwia zablokowanie jednego źródła energii przez 6 pracowników. SP 009 BLOKADA KLAMROWA BUTTERFLY - wykonana z najwyższej jakości stali, idealna w ciężkich warunkach środowiskowych. SP 010 BLOKADA KLAMROWA SKORPION - umożliwia blokowanie małych skrzynek rozdzielczych i dużych szaf sterowniczych oraz dźwigni przy użyciu jednej blokady. Wymiary szekli: 31,75 44,45 mm oraz średnica 19 mm. SP 012 BLOKADA EKONOMICZNA - korpus blokady i kabłąk wykonany ze stali, dodatkowo korpus zabezpieczony tworzywem. Umożliwia zablokowanie jednego źródła energii przez 6 pracowników. SP SP SP SP SP Wielkość szczęki Powłoka korpusu 25 lub 38 mm WINYL 25 lub 38 mm STAL 25 lub 38 mm STAL 33x44 mm STAL 25 lub 38 mm TWORZYWO 9

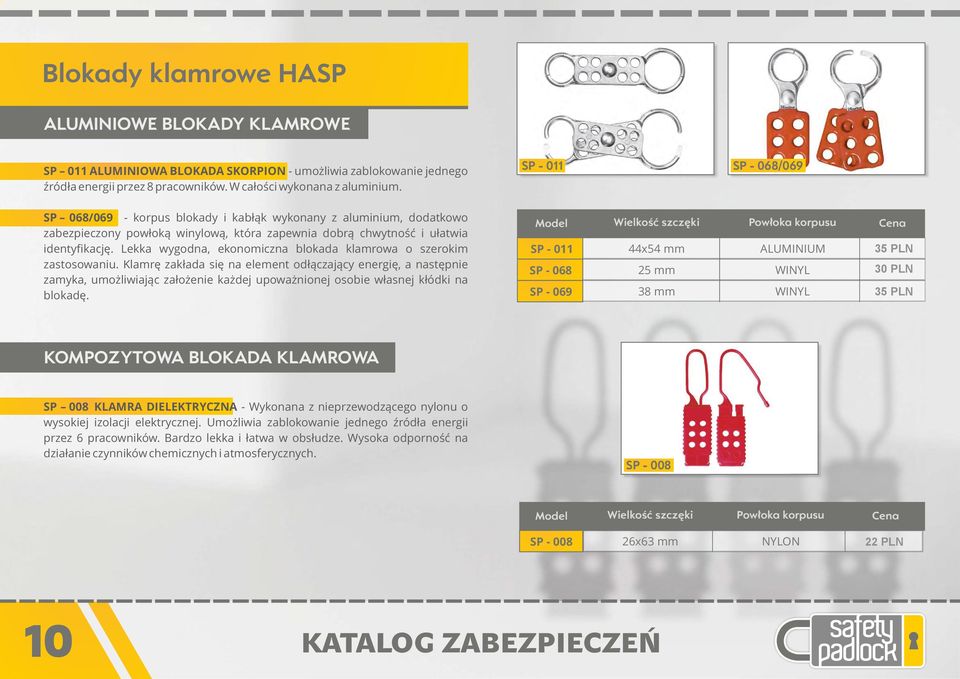

12 Blokady klamrowe HASP ALUMINIOWE BLOKADY KLAMROWE SP 011 ALUMINIOWA BLOKADA SKORPION - umożliwia zablokowanie jednego źródła energii przez 8 pracowników. W całości wykonana z aluminium. SP SP - 068/069 SP 068/069 - korpus blokady i kabłąk wykonany z aluminium, dodatkowo zabezpieczony powłoką winylową, która zapewnia dobrą chwytność i ułatwia identyfikację. Lekka wygodna, ekonomiczna blokada klamrowa o szerokim zastosowaniu. Klamrę zakłada się na element odłączający energię, a następnie zamyka, umożliwiając założenie każdej upoważnionej osobie własnej kłódki na blokadę. SP SP SP Wielkość szczęki Powłoka korpusu 44x54 mm 25 mm 38 mm ALUMINIUM WINYL WINYL KOMPOZYTOWA BLOKADA KLAMROWA SP 008 KLAMRA DIELEKTRYCZNA - Wykonana z nieprzewodzącego nylonu o wysokiej izolacji elektrycznej. Umożliwia zablokowanie jednego źródła energii przez 6 pracowników. Bardzo lekka i łatwa w obsłudze. Wysoka odporność na działanie czynników chemicznych i atmosferycznych. SP Wielkość szczęki Powłoka korpusu SP x63 mm NYLON 10

13 Blokady Zasuw Blokowanie zasuw o różnych średnicach od 25 mm do 330 mm. Wysoka wytrzymałość temperaturowa od -29 C do 93 C. Wykonana z polipropylenu w kolorze czerwonym. Oferowane w pięciu rozmiarach. SP Opis 25 to 63.5 mm (1" - 2½" cala) SP do 127 mm (2½" - 5" cala) Na specjalne życzenie Klienta zabezpieczenia dostępne w różnych kolorach w celu oznaczenia substancji przepływającej przez zawór np.: żółty - gaz zielony - woda SP SP SP do 165 mm (5" - 6½" cala) 165 do 254 mm (6½" - 10" cala) 254 do 330 mm (10'' - 12,6'' cala) Wykonana z polipropylenu co gwarantuje wysoką odporność na substancje chemiczne, warunki atmosferyczne oraz czynniki mechaniczne. Łatwa w obsłudze. Pasuje na zasuwy od 1 do 6,5 cala. Możliwość zabezpieczenia 3 kłódkami. Opis SP Regulowana blokada zasuw Uniwersalna blokada zasuw posiada budowę modułową, która umożliwia zablokowanie zasuw o różnych kształtach i rozmiarach. Żadne inne urządzenie nie oferuje takiej elastyczności i bezpieczeństwa. Zalety: Modułowy system sprawia ze zakup blokady jest ekonomiczny i praktyczny. Może być stosowany do blokowania dużych dźwigni, T-uchwytów i innych nietypowych do zabezpieczenia urządzeń. Blokuje zawory w położeniu otwartym i zamkniętym. Wykonane z przemysłowej jakości stali i nylonu gwarantując wyjątkową trwałość oraz odporność na korozję chemiczną. Możliwość zabezpieczenia nietypowych zasuw o różnych rozmiarach. W komplecie stalowa linka powlekana tworzywem o długości 2,5 metra. SP Opis Uniwersalna blokada zasuw 11

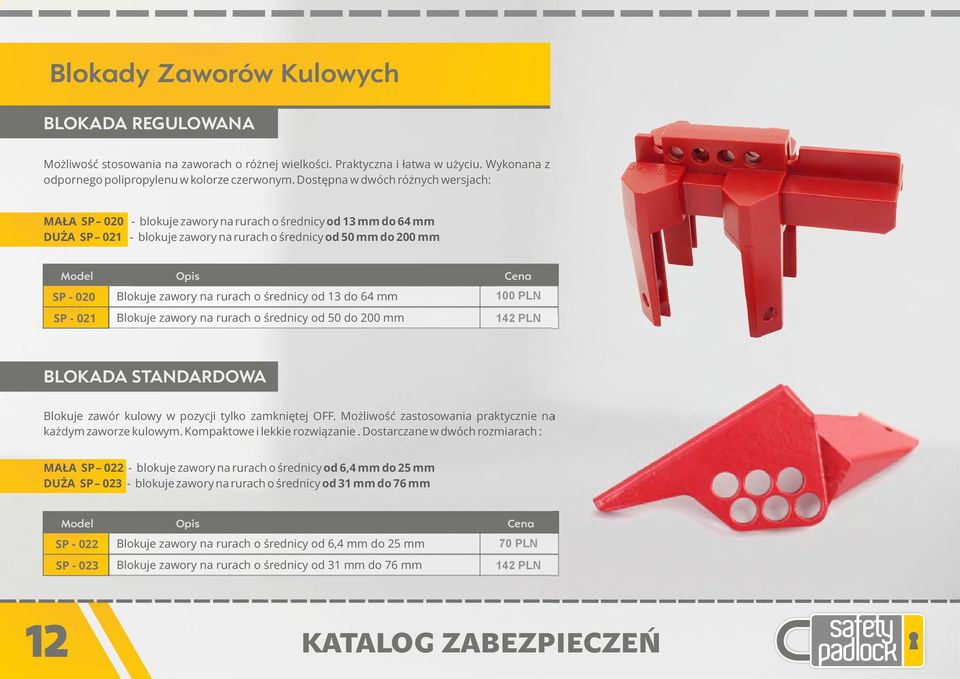

14 Blokady Zaworów Kulowych BLOKADA REGULOWANA Możliwość stosowania na zaworach o różnej wielkości. Praktyczna i łatwa w użyciu. Wykonana z odpornego polipropylenu w kolorze czerwonym. Dostępna w dwóch różnych wersjach: MAŁA SP blokuje zawory na rurach o średnicy od 13 mm do 64 mm DUŻA SP blokuje zawory na rurach o średnicy od 50 mm do 200 mm SP SP Opis Blokuje zawory na rurach o średnicy od 13 do 64 mm Blokuje zawory na rurach o średnicy od 50 do 200 mm BLOKADA STANDARDOWA Blokuje zawór kulowy w pozycji tylko zamkniętej OFF. Możliwość zastosowania praktycznie na każdym zaworze kulowym. Kompaktowe i lekkie rozwiązanie. Dostarczane w dwóch rozmiarach : MAŁA SP blokuje zawory na rurach o średnicy od 6,4 mm do 25 mm DUŻA SP blokuje zawory na rurach o średnicy od 31 mm do 76 mm SP SP Opis Blokuje zawory na rurach o średnicy od 6,4 mm do 25 mm Blokuje zawory na rurach o średnicy od 31 mm do 76 mm 12

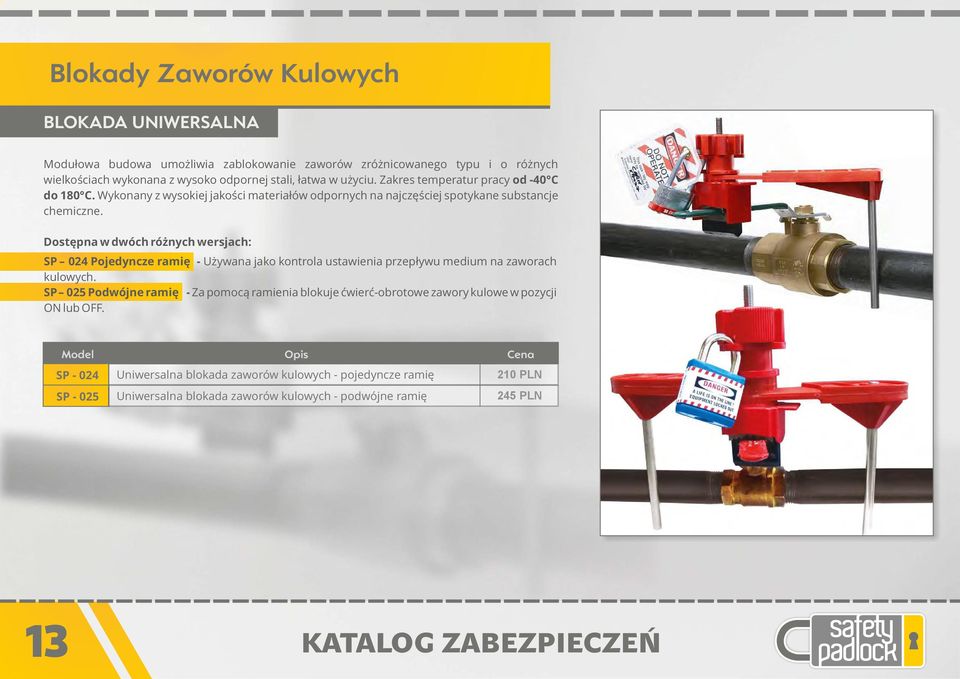

15 Blokady Zaworów Kulowych BLOKADA UNIWERSALNA Modułowa budowa umożliwia zablokowanie zaworów zróżnicowanego typu i o różnych wielkościach wykonana z wysoko odpornej stali, łatwa w użyciu. Zakres temperatur pracy od -40 C do 180 C. Wykonany z wysokiej jakości materiałów odpornych na najczęściej spotykane substancje chemiczne. Dostępna w dwóch różnych wersjach: SP 024 Pojedyncze ramię - Używana jako kontrola ustawienia przepływu medium na zaworach kulowych. SP 025 Podwójne ramię - Za pomocą ramienia blokuje ćwierć-obrotowe zawory kulowe w pozycji ON lub OFF. SP SP Opis Uniwersalna blokada zaworów kulowych - pojedyncze ramię Uniwersalna blokada zaworów kulowych - podwójne ramię 13

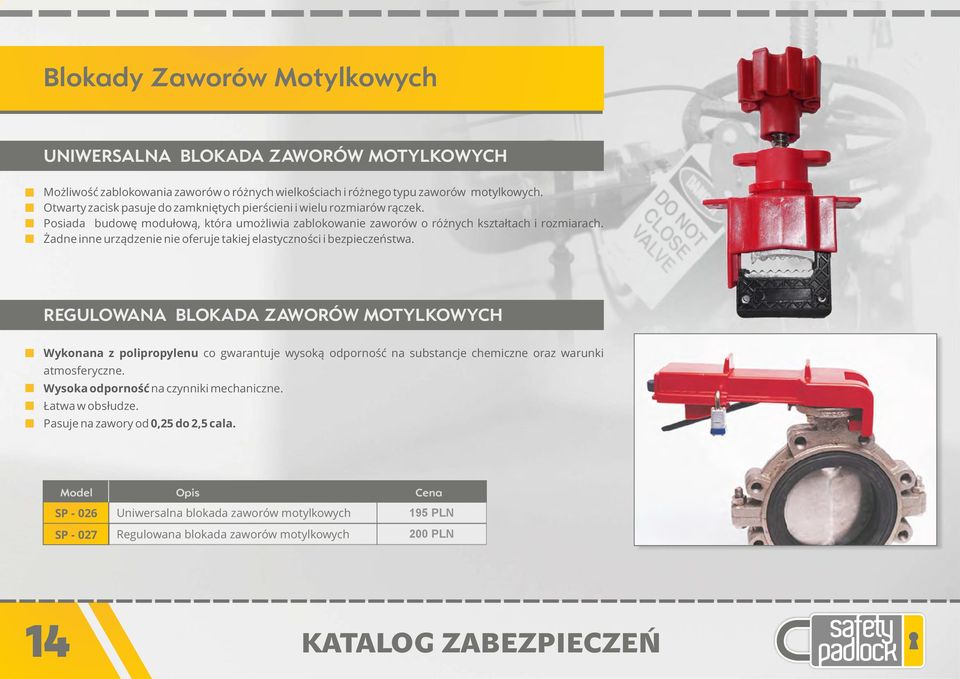

16 Blokady Zaworów Motylkowych UNIWERSALNA BLOKADA ZAWORÓW MOTYLKOWYCH Możliwość zablokowania zaworów o różnych wielkościach i różnego typu zaworów motylkowych. Otwarty zacisk pasuje do zamkniętych pierścieni i wielu rozmiarów rączek. Posiada budowę modułową, która umożliwia zablokowanie zaworów o różnych kształtach i rozmiarach. Żadne inne urządzenie nie oferuje takiej elastyczności i bezpieczeństwa. REGULOWANA BLOKADA ZAWORÓW MOTYLKOWYCH Wykonana z polipropylenu co gwarantuje wysoką odporność na substancje chemiczne oraz warunki atmosferyczne. Wysoka odporność na czynniki mechaniczne. Łatwa w obsłudze. Pasuje na zawory od 0,25 do 2,5 cala. SP SP Opis Uniwersalna blokada zaworów motylkowych Regulowana blokada zaworów motylkowych 14

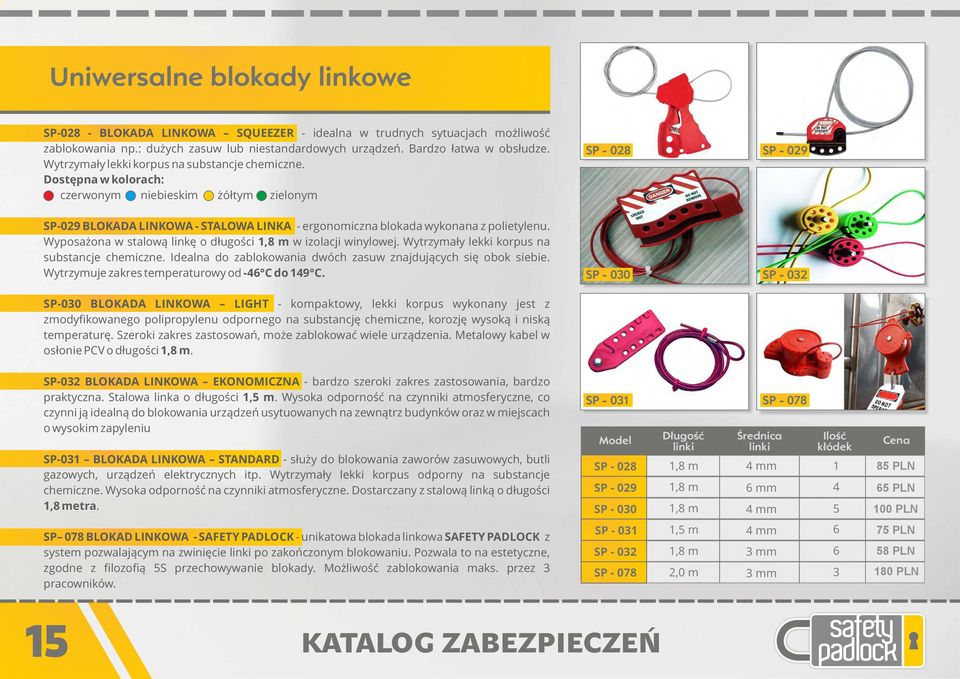

17 Uniwersalne blokady linkowe SP BLOKADA LINKOWA SQUEEZER - idealna w trudnych sytuacjach możliwość zablokowania np.: dużych zasuw lub niestandardowych urządzeń. Bardzo łatwa w obsłudze. Wytrzymały lekki korpus na substancje chemiczne. Dostępna w kolorach: czerwonym niebieskim żółtym zielonym SP-029 BLOKADA LINKOWA - STALOWA LINKA - ergonomiczna blokada wykonana z polietylenu. Wyposażona w stalową linkę o długości 1,8 m w izolacji winylowej. Wytrzymały lekki korpus na substancje chemiczne. Idealna do zablokowania dwóch zasuw znajdujących się obok siebie. Wytrzymuje zakres temperaturowy od -46 C do 149 C. SP SP SP SP SP-030 BLOKADA LINKOWA LIGHT - kompaktowy, lekki korpus wykonany jest z zmodyfikowanego polipropylenu odpornego na substancję chemiczne, korozję wysoką i niską temperaturę. Szeroki zakres zastosowań, może zablokować wiele urządzenia. Metalowy kabel w osłonie PCV o długości 1,8 m. SP-032 BLOKADA LINKOWA EKONOMICZNA - bardzo szeroki zakres zastosowania, bardzo praktyczna. Stalowa linka o długości 1,5 m. Wysoka odporność na czynniki atmosferyczne, co czynni ją idealną do blokowania urządzeń usytuowanych na zewnątrz budynków oraz w miejscach o wysokim zapyleniu SP-031 BLOKADA LINKOWA STANDARD - służy do blokowania zaworów zasuwowych, butli gazowych, urządzeń elektrycznych itp. Wytrzymały lekki korpus odporny na substancje chemiczne. Wysoka odporność na czynniki atmosferyczne. Dostarczany z stalową linką o długości 1,8 metra. SP SP SP SP SP Długość linki 1,8 m 1,8 m 1,8 m Średnica linki 4 mm 6 mm 4 mm Ilość kłódek SP 078 BLOKAD LINKOWA - SAFETY PADLOCK - unikatowa blokada linkowa SAFETY PADLOCK z system pozwalającym na zwinięcie linki po zakończonym blokowaniu. Pozwala to na estetyczne, zgodne z filozofią 5S przechowywanie blokady. Możliwość zablokowania maks. przez 3 pracowników. SP SP SP ,5 m 1,8 m 2,0 m 4 mm 3 mm 3 mm

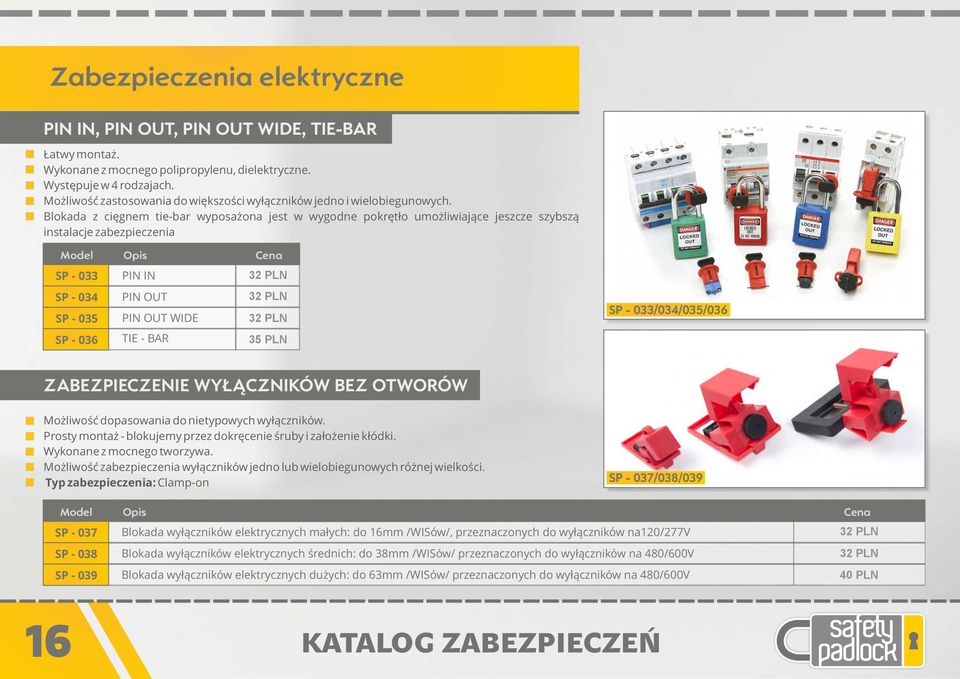

18 Zabezpieczenia elektryczne PIN IN, PIN OUT, PIN OUT WIDE, TIE-BAR Łatwy montaż. Wykonane z mocnego polipropylenu, dielektryczne. Występuje w 4 rodzajach. Możliwość zastosowania do większości wyłączników jedno i wielobiegunowych. Blokada z cięgnem tie-bar wyposażona jest w wygodne pokrętło umożliwiające jeszcze szybszą instalacje zabezpieczenia Opis SP PIN IN SP SP PIN OUT PIN OUT WIDE SP - 033/034/035/036 SP TIE - BAR ZABEZPIECZENIE WYŁĄCZNIKÓW BEZ OTWORÓW Możliwość dopasowania do nietypowych wyłączników. Prosty montaż - blokujemy przez dokręcenie śruby i założenie kłódki. Wykonane z mocnego tworzywa. Możliwość zabezpieczenia wyłączników jedno lub wielobiegunowych różnej wielkości. Typ zabezpieczenia: Clamp-on SP - 037/038/039 SP SP SP Opis Blokada wyłączników elektrycznych małych: do 16mm /WISów/, przeznaczonych do wyłączników na120/277v Blokada wyłączników elektrycznych średnich: do 38mm /WISów/ przeznaczonych do wyłączników na 480/600V Blokada wyłączników elektrycznych dużych: do 63mm /WISów/ przeznaczonych do wyłączników na 480/600V 16

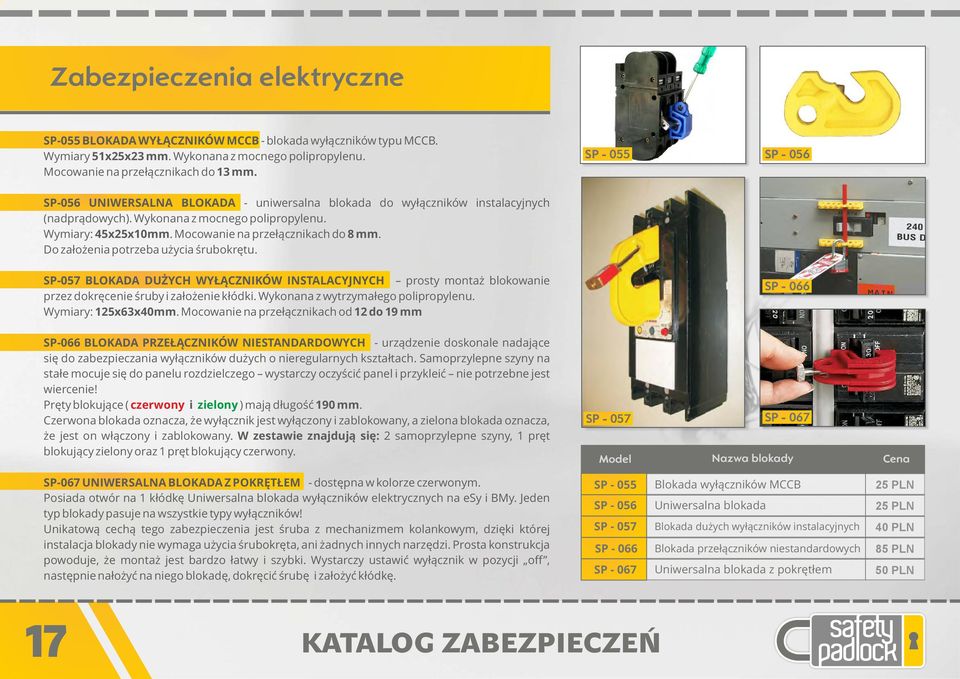

19 Zabezpieczenia elektryczne SP-055 BLOKADA WYŁĄCZNIKÓW MCCB - blokada wyłączników typu MCCB. Wymiary 51x25x23 mm. Wykonana z mocnego polipropylenu. Mocowanie na przełącznikach do 13 mm. SP SP SP-056 UNIWERSALNA BLOKADA - uniwersalna blokada do wyłączników instalacyjnych (nadprądowych). Wykonana z mocnego polipropylenu. Wymiary: 45x25x10mm. Mocowanie na przełącznikach do 8 mm. Do założenia potrzeba użycia śrubokrętu. SP-057 BLOKADA DUŻYCH WYŁĄCZNIKÓW INSTALACYJNYCH prosty montaż blokowanie przez dokręcenie śruby i założenie kłódki. Wykonana z wytrzymałego polipropylenu. Wymiary: 125x63x40mm. Mocowanie na przełącznikach od 12 do 19 mm SP SP-066 BLOKADA PRZEŁĄCZNIKÓW NIESTANDARDOWYCH - urządzenie doskonale nadające się do zabezpieczania wyłączników dużych o nieregularnych kształtach. Samoprzylepne szyny na stałe mocuje się do panelu rozdzielczego wystarczy oczyścić panel i przykleić nie potrzebne jest wiercenie! Pręty blokujące ( czerwony i zielony ) mają długość 190 mm. Czerwona blokada oznacza, że wyłącznik jest wyłączony i zablokowany, a zielona blokada oznacza, że jest on włączony i zablokowany. W zestawie znajdują się: 2 samoprzylepne szyny, 1 pręt blokujący zielony oraz 1 pręt blokujący czerwony. SP SP Nazwa blokady SP-067 UNIWERSALNA BLOKADA Z POKRĘTŁEM - dostępna w kolorze czerwonym. Posiada otwór na 1 kłódkę Uniwersalna blokada wyłączników elektrycznych na esy i BMy. Jeden typ blokady pasuje na wszystkie typy wyłączników! Unikatową cechą tego zabezpieczenia jest śruba z mechanizmem kolankowym, dzięki której instalacja blokady nie wymaga użycia śrubokręta, ani żadnych innych narzędzi. Prosta konstrukcja powoduje, że montaż jest bardzo łatwy i szybki. Wystarczy ustawić wyłącznik w pozycji off, następnie nałożyć na niego blokadę, dokręcić śrubę i założyć kłódkę. SP SP SP SP SP Blokada wyłączników MCCB Uniwersalna blokada Blokada dużych wyłączników instalacyjnych Blokada przełączników niestandardowych Uniwersalna blokada z pokrętłem 17

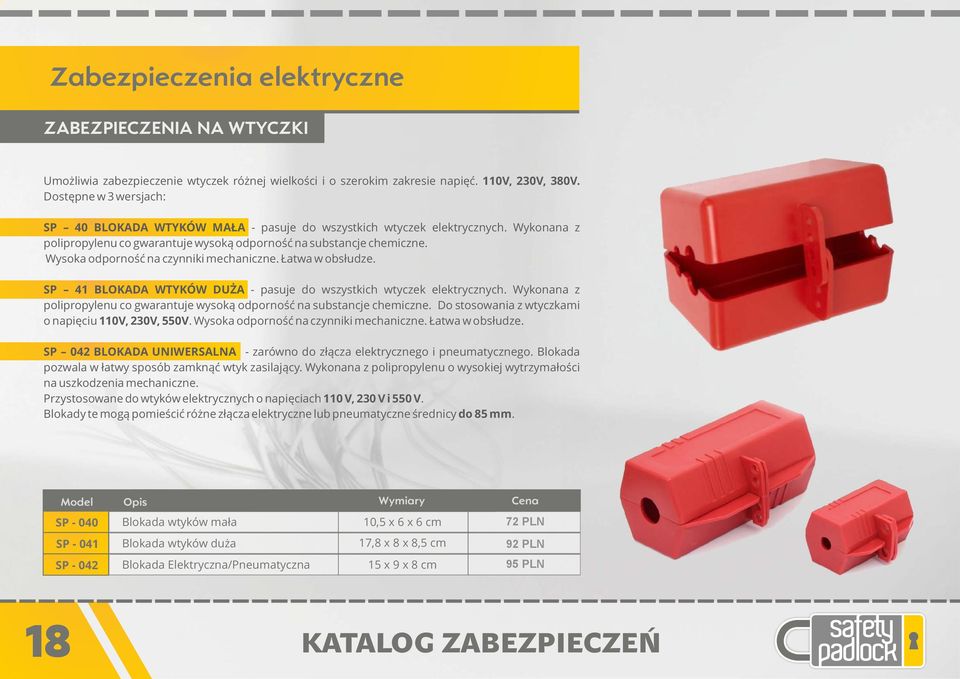

20 Zabezpieczenia elektryczne ZABEZPIECZENIA NA WTYCZKI Umożliwia zabezpieczenie wtyczek różnej wielkości i o szerokim zakresie napięć. 110V, 230V, 380V. Dostępne w 3 wersjach: SP 40 BLOKADA WTYKÓW MAŁA - pasuje do wszystkich wtyczek elektrycznych. Wykonana z polipropylenu co gwarantuje wysoką odporność na substancje chemiczne. Wysoka odporność na czynniki mechaniczne. Łatwa w obsłudze. SP 41 BLOKADA WTYKÓW DUŻA - pasuje do wszystkich wtyczek elektrycznych. Wykonana z polipropylenu co gwarantuje wysoką odporność na substancje chemiczne. Do stosowania z wtyczkami o napięciu 110V, 230V, 550V. Wysoka odporność na czynniki mechaniczne. Łatwa w obsłudze. SP 042 BLOKADA UNIWERSALNA - zarówno do złącza elektrycznego i pneumatycznego. Blokada pozwala w łatwy sposób zamknąć wtyk zasilający. Wykonana z polipropylenu o wysokiej wytrzymałości na uszkodzenia mechaniczne. Przystosowane do wtyków elektrycznych o napięciach 110 V, 230 V i 550 V. Blokady te mogą pomieścić różne złącza elektryczne lub pneumatyczne średnicy do 85 mm. Opis Wymiary SP Blokada wtyków mała 10,5 x 6 x 6 cm SP Blokada wtyków duża 17,8 x 8 x 8,5 cm SP Blokada Elektryczna/Pneumatyczna 15 x 9 x 8 cm 18

21 Blokady złączy pneumatycznych i butli gazowych SP ZABEZPIECZENIE BUTLI OKRĄGŁE - uniemożliwia dostęp do głównego zaworu butli. Blokada wykonana z wysokiej jakości materiału, odpornego na najczęściej spotykane substancje chemiczne. SP ZABEZPIECZENIE BUTLI WYSOKIE - blokada pokręteł butli gazowych. Wykonana z trwałego polipropylenu. Łatwe założenie blokady ograniczenie dostępu osobom postronnym. SP 045 BLOKADA PNEUMATYCZNA PŁASKA - ten unikatowy produkt pasuje praktycznie do wszystkich elementów pneumatycznych stosowane w zakładach produkcyjnych. Wykonana ze stali nierdzewnej blokada pneumatyczna jest stosowana do zapobiegania podłączenia do źródła np: sprężonego powietrza. Pasuje do różnych rodzajów szybkozłączy pneumatycznych. Wykonany z metalu pokrytego zabezpieczeniem antykorozyjnym. Przystosowany do blokowania średnicy przyłącza nawet do 19 mm. SP SP SP-046 BLOKADA PNEUMATYCZNA OKRĄGŁA - blokada węży ciśnieniowych bez konieczności zainstalowania zamykanych zaworów. Blokada jest nasadzana na szybkozłącze węża ciśnieniowego. Przeznaczone dla wymiarów - 6 mm, 9 mm, 12 mm konektor męski. Otwór pośrodku blokady umożliwia umieścić na stałe węże pneumatyczne. SP SP SP SP SP SP Opis Zabezpieczenie butli okrągłe Zabezpieczenie butli wysokie Blokada pneumatyczna płaska Blokada pneumatyczna okrągła 19

22 Blokady pulpitów sterowniczych SP 064 BLOKADA GRZYBKÓW AWARYJNYCH - przycisków grzybów STOP stanowi dodatkowe zabezpieczenie przed przypadkowym uruchomieniem maszyny podczas prowadzenia rutynowych prac związanych z obsługą maszyn i urządzeń. Jest to bardzo często jedyna metoda zabezpieczenia maszyny przed uruchomieniem przez nieupoważnionego pracownika i może być stosowana w sytuacjach, kiedy nie można wyłączyć maszyny na obwodach zasilających. SP SP SP 065 STAŁA BLOKADA PRZYCISKÓW - przycisków pulpitów operatora grzybów STOP stanowi dodatkowe zabezpieczenie przed przypadkowym uruchomieniem maszyny podczas prowadzenia prac remontowych lub konserwacyjnych. Jest to bardzo często jedyna metoda zabezpieczenia maszyny przed uruchomieniem przez nieupoważnionego pracownika i może być stosowana w sytuacjach, kiedy nie można wyłączyć maszyny na obwodach zasilających. SP 070 BLOKADA KASET STEROWNICZYCH - w postaci nylonowej torby to skuteczne narzędzie blokowania złączy elektrycznych wszystkich rozmiarów oraz pilotów sterowniczych suwnic i innych maszyn. Rurka z PCV wewnątrz worka blokuje dostęp do przycisków manewrowych na kasecie sterowniczej. Elastyczny i trwały worek nylonowy dostosowany do skrzynek zabezpieczających na narzędzia. Blokada dostępna w 2 rozmiarach. Miejsce na 6 kłódek. SP SP SP 079 BLOKADA NA KIEROWNICE - Pozwala w sposób wizualny ostrzec przed niepożądanym użyciem pojazdu. Dostępne są trzy rozmiary do kół kierownicy o różnych średnicach: 40, 50 i 60 cm. Ostrzeżenie informujące pracowników o tym, aby nie uruchamiali i nie przemieszczali pojazdu. Należy zamocować na miejscu za pomocą kłódki zabezpieczającej. Nazwa blokady SP Nazwa blokady Blokada kaset sterowniczych Rozmiar 46 x 25 cm 63 x 32 cm 40 cm SP Blokada grzybków awaryjnych SP Blokada na kierownice 50 cm SP Stała blokada przycisków 60 cm 20

23 Stacje na kłódki bezpieczeństwa STACJE LOCKOUT Stacje LOCKOUT służą do przechowywania i zarządzania systemem blokad i zawieszek. Pracownicy w uporządkowany sposób mogą przechowywać wyposażenie systemu LOTO. Kierownictwo może w łatwy sposób kontrolować czy pracownicy stosują procedurę. Firma SAFETY PADLOCK oferuję stację w różnych rozmiarach i wariantach. Stacje posiadają miejsce do przechowywania kłódek, klamr bezpieczeństwa oraz zawieszek. STACJA NA KŁÓDKI NAŚCIENNA STACJA NA KŁÓDKI. Łatwy montaż. Dostępna w wersjach na 5, 10, 15, 20 kłódek. ZAMYKANA STACJA NA KŁÓDKI wykonana z wytrzymałego materiału, bardzo łatwa w montażu. Dostępna w dwóch wersjach. Idealna dla miejsc o wysokim zapyleniu - zamykana plastikowa pokrywa chroni sprzęt LOTO przed nadmiernym pyleniem lub innym zanieczyszczeniem. Stacje plastikowe Nazwa blokady SP SP SP SP SP SP SP SP SP SP Metalowa stacja na 5 kłódek Metalowa stacja na 10 kłódek Metalowa stacja na 15 kłódek Metalowa stacja na 20 kłódek Zamykana stacja na 5 kłódek Zamykana stacja na 10 kłódek Plastikowa stacja na 4 kłódki Plastikowa stacja na 10 kłódek Plastikowa stacja na 24 kłódki Plastikowa stacja na 36 kłódki Metalowa ścienna stacja Stacja zamykana 21

24 Metalowe stacje LOCKOUT SZAFKI METALOWE LOCKOUT SP 062 METALOWA SZAFKA LOCKOUT - wykonana w całości z metalu i pomalowana szarym lakierem proszkowym. Przystosowana jest do zawieszenia na ścianie. Daje możliwość przechowywania 30 kłódek, zamykana na kluczyk. Długość stacji wynosi 55 cm, szerokość 45 cm. SP 063 PRZEMYSŁOWA SZAFKA LOCKOUT - jest zamykana, wykonana w całości z metalu i pomalowana żółtym lakierem proszkowym. Przystosowana jest do zawieszenia na ścianie. Daje możliwość przechowywania różnego rodzaju blokad oraz kłódek. Wysokość szafki 34 cm, długość 55 cm a głębokość 13 cm. nie zawiera sprzętu LOTO. SP 080 MOBILNA SZAFKA LOCKOUT - wykonana w całości z metalu i pomalowana żółtym lakierem proszkowym. Przystosowana jest zarówno do zawieszenia na ścianie jak i swobodnego przemieszczania wraz z pracownikiem. Podzielona na 3 komory w której można przechowywać w wygodny i uporządkowany sposób blokady. Wymiary szafki: 360x410x150 mm Nazwa blokady SP SP SP Metalowa szafka LOCKOUT Przemysłowa szafka LOCKOUT Mobilna szafka LOCKOUT LOCK BOX LOCK BOX służy do przechowywania kluczy od zabezpieczeń LOTO. Bardzo wygodne rozwiązanie podczas remontów w zespole 4 brygadowym lub podczas remontów długoterminowych. LOCK BOX dostępne w dwóch różnych kolorach: czerwona żółta Rozmiar - 260x103x152 mm. SP Opis LOCK BOX LOCK BOX 22

25 Zawieszki tagout SP 054 ZAWIESZKA TAGOUT pozwala na widoczne oznaczenie wszystkich miejsc oraz elementów, które odcinają źródła energii. Są integralną częścią systemu, uzupełniają blokady LOCKOUT w informację niezbędną do identyfikacji osoby która założyła blokadę. Wysoka odporność zastosowanej technologii na chemikalia i warunki atmosferyczne gwarantuję długą żywotność zawieszki. W ofercie dostępne zawieszki wykonane z tworzywa wraz metalowym oczkiem 11 mm. Wymiary zawieszki: 75 x 140 mm. SP 077 ZAWIESZKA ZE ZDJĘCIEM - Solidne i trwałe etykietki dostosowane do norm OSHA dot. blokad/oznaczeń zabezpieczających z możliwością umieszczenia fotografii pracowników w celu łatwiejszej identyfikacji. Zawieszka wykonana z trwałego tworzywa odpornego na wodę, tłuszcz oraz duże wahania temperatur. Wytrzymała konstrukcja o sile udźwigu ponad 22,7kg. Zapobiega przypadkowemu usunięciu, personalizacja w zakresie nazwiska, nazwy działu, planowego czasu ukończenia pracy, mosiężny pierścień o średnicy 11 mm pasuje do wszystkich kłódek, etykietki dostępne w innych wersjach językowych. Zadzwoń w celu uzyskania bardziej szczegółowych informacji. SAFETY PADLOCK oferuje etykietki w wersji polskiej oraz angielskiej, według potrzeb klienta. Wymiary zawieszki: 85 x 150 mm SP SP TWOJE LOGO UWAGA! STWÓRZ WŁASNY PROJEKT ZAWIESZKI firma SAFETY PADLOCK wykonana na życzenie Klienta własny projekt zawieszki TAGOUT. Nasi graficy będą do Państwa dyspozycji w celu stworzenia projektu, który będzie spełniał Państwa oczekiwania. TWOJE ZDJĘCIE TWÓJ OPIS SP 054 SP 077 SP 079 Nazwa Zawieszka TAGOUT Zawieszka ze zdjęciem Własny projekt zawieszki TWÓJ OPIS STWÓRZ WŁASNY PROJEKT 23
