2 1. SPIS TRECI Rozdział Str. 1. Przeznaczenie 2 2. Dane techniczne Dane techniczne napdu elektromagnesowego Warunki rodowiskowe Styki pomocnicze 5 3. Zgodno z normami, atesty 6 4. Budowa Zasada działania napdu stycznika 8 5. Instalowanie Zamocowanie stycznika do konstrukcji Przyłczenie zewntrznych przewodów Przyłczenie przewodu ochronnego Przyłczenie przewodów sterowniczych Obsługa Konserwacja 14

3 PRZEZNACZENIE Wysokonapiciowe trójfazowe styczniki próniowe typu HSV-7M s przeznaczone do wykonywania czynnoci łczeniowych w sieciach elektrycznych rednich napi, w obwodach prdu przemiennego o napiciu 7200 V. Typowe zastosowanie styczników próniowych typu HSV-7M to łczenie silników indukcyjnych piercieniowych lub klatkowych w kategoriach uytkowania AC-2, AC-3, AC-4 zgodnie z normami : PN-88/E oraz IEC Publ Styczniki mog by równie stosowane jako łczniki trójfazowe do : - łczenia ( załczania i wyłczania ) samotnej baterii kondensatorów o mocy nie przekraczajcej 2500 kvar, do ródła o znamionowym napiciu 6000 V i mocy zwarciowej nie wikszej ni 100 MVA, - łczenia ( załczania i wyłczania ) przy znamionowym napiciu 6000 V baterii kondensatorów o mocy do 630 kvar, w układzie z przyłczon do ródła bateri kondensatorów do 3500 kvar. Innym przykładem zastosowania styczników jest łczenie prdów stanu jałowego transformatorów. Przy zastosowaniach tego rodzaju ( łczenie małych prdów w obwodach indukcyjnych ), mog by generowane przepicia. W takich przypadkach zalecamy stosowanie ograniczników przepi typu GX-2 produkcji Zakładów Wytwórczych Aparatury Wysokiego Napicia " ZWAR " Zakład Z-4 w Przasnyszu. Parametry techniczne ograniczników przepi znajduj si w załczniku Nr 1 do powyszej instrukcji. Do zabezpieczania silników elektrycznych przed skutkami zwar zalecamy stosowanie wkładek topikowych - ograniczników typu WoHSV-7 i WoHSV71 produkowanych przez Instytut Elektrotechniki Oddział w Gdasku. Szczegółowe dane techniczne wkładek znajduj si w załczniku Nr 2 niniejszej instrukcji.

4 DANE TECHNICZNE 1. Znamionowe napicie izolacji 7200 V 2. Znamionowe napicie łczeniowe 6000 V 3. Znamionowy prd cigły 250 A 4. Czstotliwo znamionowa 50 Hz 5. Maksymalna moc sterowanych silników 5.1. Przy napiciu znamionowym 3000 V 1000 kw 5.2. Przy napiciu znamionowym 6000 V 2000 kw 6. Znamionowy prd jednosekundowy 5000 A 7. Trwało mechaniczna cykli 8. Trwało łczeniowa ( kategoria AC-4 ) cykli 9. Znamionowy prd szczytowy A 10. Dopuszczalna czsto łcze zwykła dorywcza 300 cykli / h 600 cykli / h 11. Czasy własne : - zamykania < 120 msek - otwierania < 30 msek

5 DANE TECHNICZNE NAPDU ELEKTROMAGNESOWEGO 1. Napicie zasilania - prdu stałego 110 V, 220 V - prdu przemiennego 110 V, 220 V 2. Pobór mocy przez elektromagnes napdowy - rozruch 1000 W - podtrzymanie 100 W 3. Tolerancja zasilania od 0.85Us do 1.1Us Stycznik załczany jest przez cewk rozruchow. Cewka podtrzymania zostaje włczona w obwód w kocowej fazie ruchu styków w komorach próniowych. 2.2 WARUNKI RODOWISKOWE 1. Temperatura otoczenia : najwysza najnisza rednia w cigu 24 h najnisza 2. Wilgotno wzgldna : + 55 C + 45 C - 25 C w temperaturze otoczenia + 20 C max. 90 % w temperaturze otoczenia + 40 C max. 50 % 3. Wysoko nad poziom morza max m

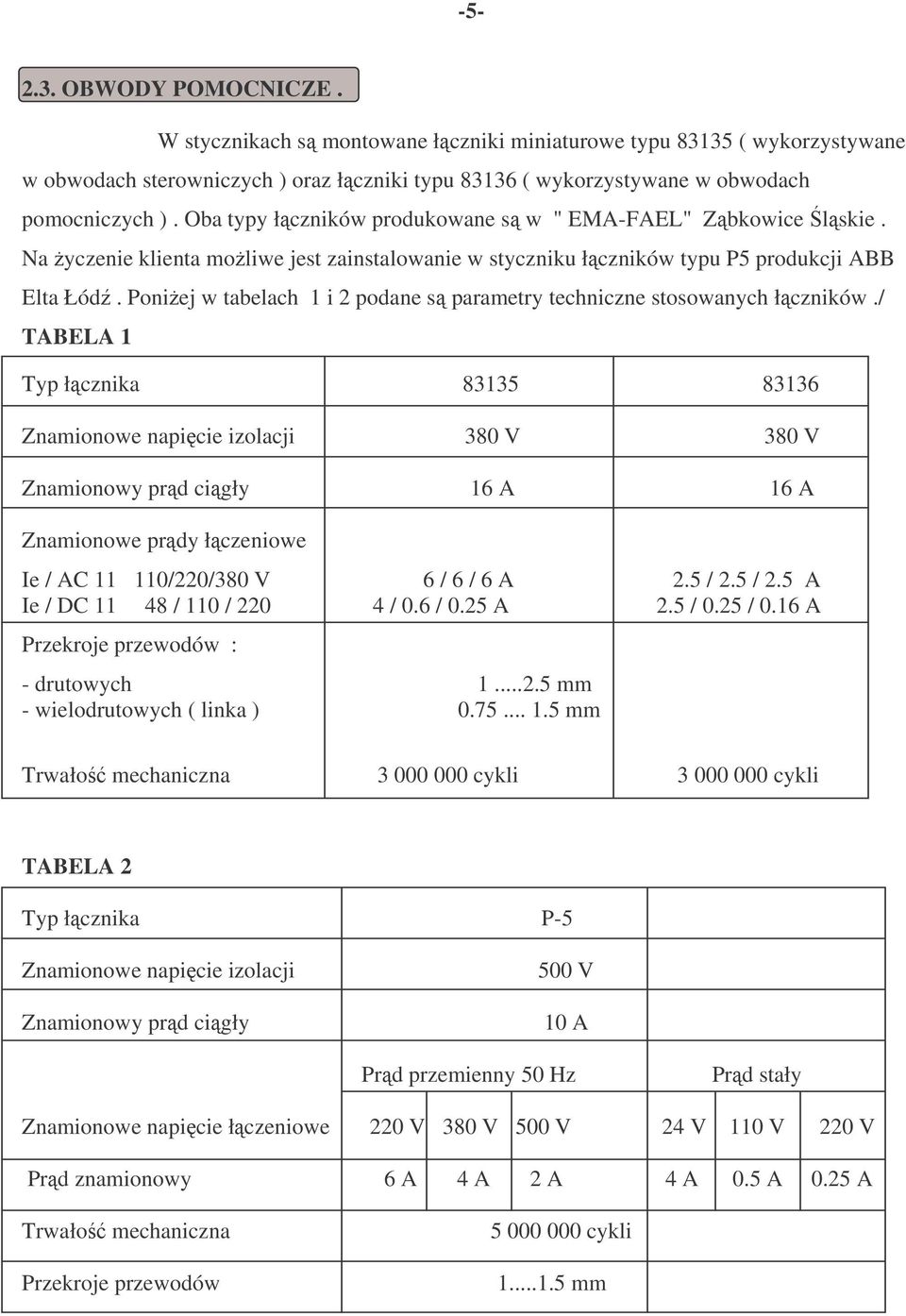

6 OBWODY POMOCNICZE. W stycznikach s montowane łczniki miniaturowe typu ( wykorzystywane w obwodach sterowniczych ) oraz łczniki typu ( wykorzystywane w obwodach pomocniczych ). Oba typy łczników produkowane s w " EMA-FAEL" Zbkowice lskie. Na yczenie klienta moliwe jest zainstalowanie w styczniku łczników typu P5 produkcji ABB Elta Łód. Poniej w tabelach 1 i 2 podane s parametry techniczne stosowanych łczników./ TABELA 1 Typ łcznika Znamionowe napicie izolacji 380 V 380 V Znamionowy prd cigły 16 A 16 A Znamionowe prdy łczeniowe Ie / AC /220/380 V 6 / 6 / 6 A 2.5 / 2.5 / 2.5 A Ie / DC / 110 / / 0.6 / 0.25 A 2.5 / 0.25 / 0.16 A Przekroje przewodów : - drutowych mm - wielodrutowych ( linka ) mm Trwało mechaniczna cykli cykli TABELA 2 Typ łcznika P-5 Znamionowe napicie izolacji Znamionowy prd cigły 500 V 10 A Prd przemienny 50 Hz Prd stały Znamionowe napicie łczeniowe 220 V 380 V 500 V 24 V 110 V 220 V Prd znamionowy 6 A 4 A 2 A 4 A 0.5 A 0.25 A Trwało mechaniczna Przekroje przewodów cykli mm

7 -6-3. ZGODNO Z NORMAMI ATESTY. Stycznik próniowy typu HSV-7M odpowiada wymaganiom normy PN-88/E " Styczniki wysokonapiciowe prdu przemiennego. Ogólne wymagania i badania ", opartej na Publ. IEC obowizujcej od dnia r. Stycznik próniowy produkowany przez Zakład Aparatów łczeniowych został przebadany w Laboratorium Aparatury Przemysłowej Instytutu Elektrotechniki w Warszawie uzyskujc atest o numerze 3322 na styczniki próniowe 6kV, 250 A. Łcznie ze zmodernizowan rozdzielni redniego napicia typu RSK-6H produkowan przez Warsztaty Szkolne Z.S.Z. i L.Z. "Wesoła" Kopalni Wgla Kamiennego ( ul. Piastów lskich 1, Mysłowice - Wesoła ) posiada decyzj L. dz. EM-660/4211/15/94/Sp z dnia r. Wyszego Urzdu Górniczego w Katowicach ul. Poniatowskiego 31. Decyzja powysza dopuszcza aparat do pracy w podziemiach wyrobisk zakładów górniczych.

8 -7-4. BUDOWA Stycznik próniowy typu HSV-7M złoony jest z dwóch głównych zespołów : - wysokonapiciowego zespołu stykowo - gaszeniowego, - zespołu niskonapiciowego. Zespół wysokonapiciowy składa si z trzech oddzielnych biegunów przymocowanych do stalowego korpusu, na którym rozmieszczone s równie elementy zespołu niskonapiciowego. Kady biegun składa si z wykonanej z estroduru izolacyjnej obudowy, wewntrz której zawieszona jest komora próniowa typu HVK-7. Styki komory połczone s poprzez wyprowadzenia podatne z zaciskami przyłczowymi, umoliwiajcymi przyłczenie przewodów zewntrznych. Zaciski przyłczowe wyposaone s w ruby M 12, słuce do montau kocówek kablowych lub szyn. Zespół niskonapiciowy złoony jest z korpusu stalowego, wewntrz którego rozmieszczone s : - elementy układu napdowego, - łczniki miniaturowe typu pełnice funkcje styków pomocniczych, - łczniki miniaturowe typu pełnice funkcje styków sterowniczych, - zasilacz typu TOP-2, - zabezpieczenie przeciw pompowaniu typu ZPP, - listwy zaciskowe, - ruby uziomowe M12.

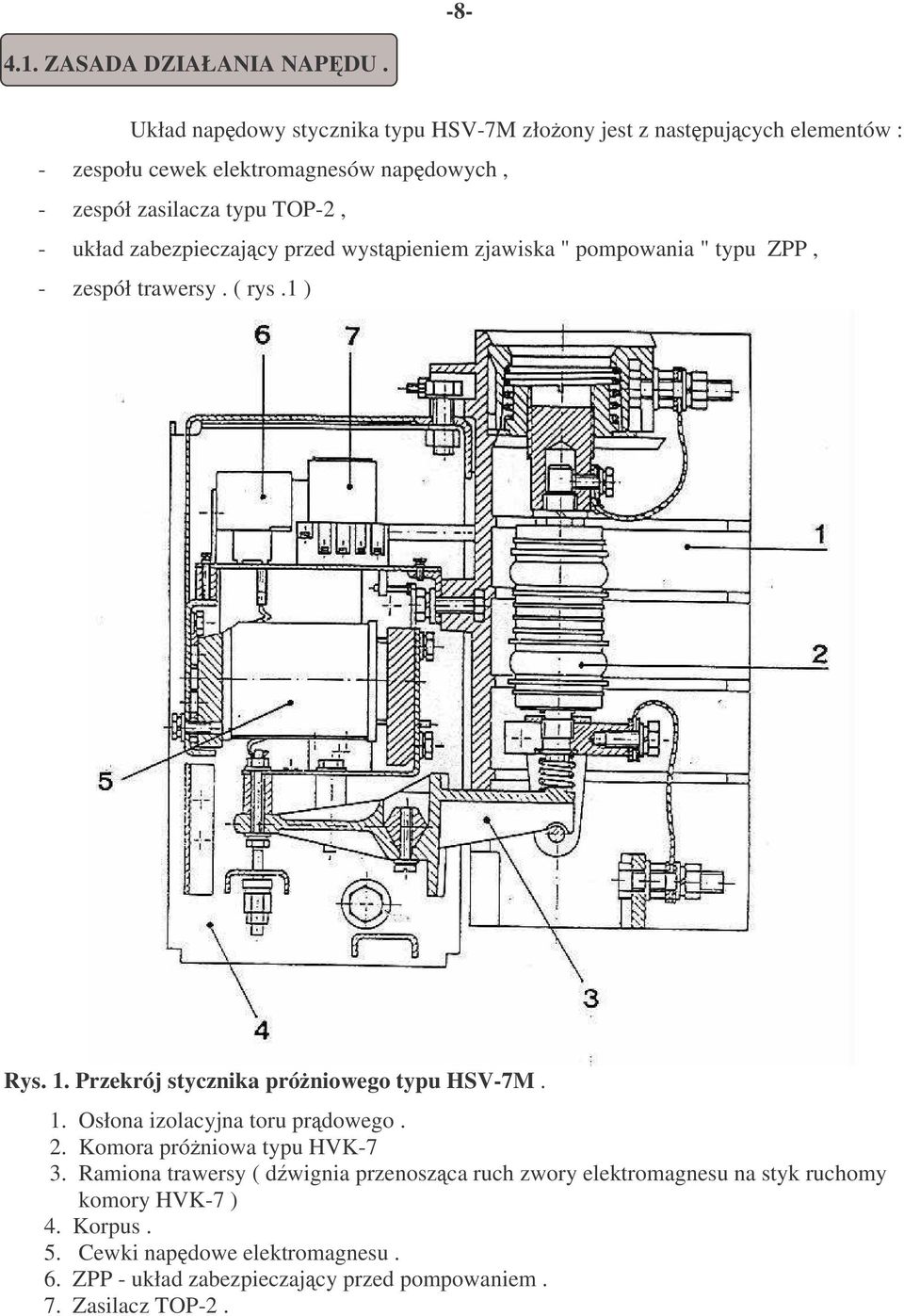

9 ZASADA DZIAŁANIA NAPDU. Układ napdowy stycznika typu HSV-7M złoony jest z nastpujcych elementów : - zespołu cewek elektromagnesów napdowych, - zespół zasilacza typu TOP-2, - układ zabezpieczajcy przed wystpieniem zjawiska " pompowania " typu ZPP, - zespół trawersy. ( rys.1 ) Rys. 1. Przekrój stycznika próniowego typu HSV-7M. 1. Osłona izolacyjna toru prdowego. 2. Komora próniowa typu HVK-7 3. Ramiona trawersy ( dwignia przenoszca ruch zwory elektromagnesu na styk ruchomy komory HVK-7 ) 4. Korpus. 5. Cewki napdowe elektromagnesu. 6. ZPP - układ zabezpieczajcy przed pompowaniem. 7. Zasilacz TOP-2.

10 -9- Elektromagnes napdowy złoony jest z dwóch cewek dwuzwojeniowych : - E1 i E2 - uzwojenia rozruchu, - E3 i E4 - uzwojenia podtrzymania. Podczas ruchu zwory elektromagnesu napdowego nastpuje zamykanie styków głównych stycznika. W tej fazie pracuj uzwojenia rozruchu E1 oraz E2. Po dojciu zwory do nabiegunników elektromagnesu napdowego a tym samym zamkniciu styków głównych stycznika, nastpuje dołczenie szeregowo do uzwoje rozruchowych uzwoje podtrzymania E3 oraz E4. Procesem przełczania steruje zasilacz TOP-2. Stycznik typu HSV-7M, moe wic pracowa jedynie przy zastosowaniu zasilacza TOP-2. UWAGA : STOSOWANIE INNYCH ZASILACZY LUB PROSTOWNIKÓW JEST NIEDOPUSZCZALNE. Zabezpieczenie typu ZPP eliminuje moliwo wystpienia zjawiska " pompowania " ( tj. wielokrotnego wystpowania cykli załcz - wyłcz o duej czstoci ). Wystpowanie tego zjawiska jest moliwe w przypadku uszkodzenia uzwoje podtrzymania elektromagnesu napdowego. Sterowanie stycznikiem polega na zwieraniu ( załcz ) lub rozwieraniu (wyłcz ) zacisków 9 i 10 zewntrznej listwy zaciskowej przy podanym w sposób cigły napiciu zasilajcym na zaciski 11 i 12 w/w listwy zaciskowej. ( patrz schemat rys. 2 lub rys. 3 ). Nie dopuszczalne jest sterowanie stycznikiem polegajce na przerywaniu napicia zasilania ( zaciski 11 i 12 ) przy zwartych zaciskach sterowniczych ( 9 i 10 ). Odstpstwa od w / w zasady s moliwe wyłcznie po konsultacji z producentem stycznika. Na schematach elektrycznych ( rys. 2 i rys. 3 ) liczbami od 1 do 36 oznaczono numery zacisków listw zaciskowych zewntrznych, umieszczonych na bocznych ciankach korpusu stycznika ( numery od 1 do 24 ) oraz wewntrznych, umieszczonych pod pokryw górn aparatu ( zaciski od 25 do 36 ).

11 - 10

12 - 11

13 - 12

14 PRZYŁCZENIE PRZEWODU OCHRONNEGO. Do cianek bocznych korpusu stycznika przyspawane s dwie ruby M12 ( Po jednej do kadej cianki ). Przewód ochronny o przekroju zgodnym z odpowiednimi przepisami naley przyłczy do dowolnej ruby uziomowej i dokrci nakrtk M PRZYŁCZENIE PRZEWODÓW STEROWNICZYCH. Miedziane przewody obwodu sterowniczego naley przyłczy do zacisków M4 listwy zaciskowej zgodnie z rys.2 oraz rys.3 (schematy elektryczne ). Do wykonania połcze naley stosowa przewody miedziane o przekroju od 0.5 do 2.5 mm dla linki i od 0.75 do 2.5 mm w przypadku stosowania drutu. 6. OBSŁUGA. Prace zwizane z obsług stycznika sprowadzaj si do przestrzegania podanych w niniejszej instrukcji zalece. Ewentualne nieprawidłowoci w pracy stycznika naley zgłasza producentowi. Wszystkie prace wymagajce regulacji stycznika mog by wykonywane jedynie przez producenta lub wskazany autoryzowany serwis. Nie stosowanie si do powyszych wymogów prowadzi do utraty gwarancji. 7. KONSERWACJA. W okresie eksploatacji stycznika nie przewiduje si wykonywanie czynnoci kontrolnych i regulacyjnych. W rodowisku o duym zapyleniu zaleca si ( W przypadku zauwaenia duego zanieczyszczenia aparatu ) okresowe oczyszczenie głównych torów prdowych z kurzu i zanieczyszcze. Do tych zabiegów naley stosowa pdzel lub sprone powietrze. Zaleca si równie, przy okazji przegldów pól rozdzielczych, sprawdzenie niejednoczesnoci zamykania styków głównych. Dla styczników HSV-7M warto tego parametru nie moe przekroczy 1 msek. Przez pojcie okres eksploatacji rozumie si przedział czasu, w którym stycznik wykonał okrelon w instrukcji obsługi gwarantowan liczb cykli łczeniowych tj łcze w kategorii AC-4 ( Iw=1.5 ka ) lub łcze prdu znamionowego ( cos > 0.5 ). UWAGA : Styczniki przechowywane w magazynie ( nie eksploatowane ) naley podda sprawdzeniu wytrzymałoci elektroizolacyjnej ( 20 kv, 50 Hz ) torów głównych, gdy okres przechowywania jest dłuszy ni 2 lata.
