Szkolenie Instalatorów firmy TILIA ENERGY Multi-Contact AG liderem w dziedzinie bezpiecznych produktów w instalacjach fotowoltaicznych

Transkrypt

1 Advanced Contact Technology Szkolenie Instalatorów firmy TILIA ENERGY Multi-Contact AG liderem w dziedzinie bezpiecznych produktów w instalacjach fotowoltaicznych

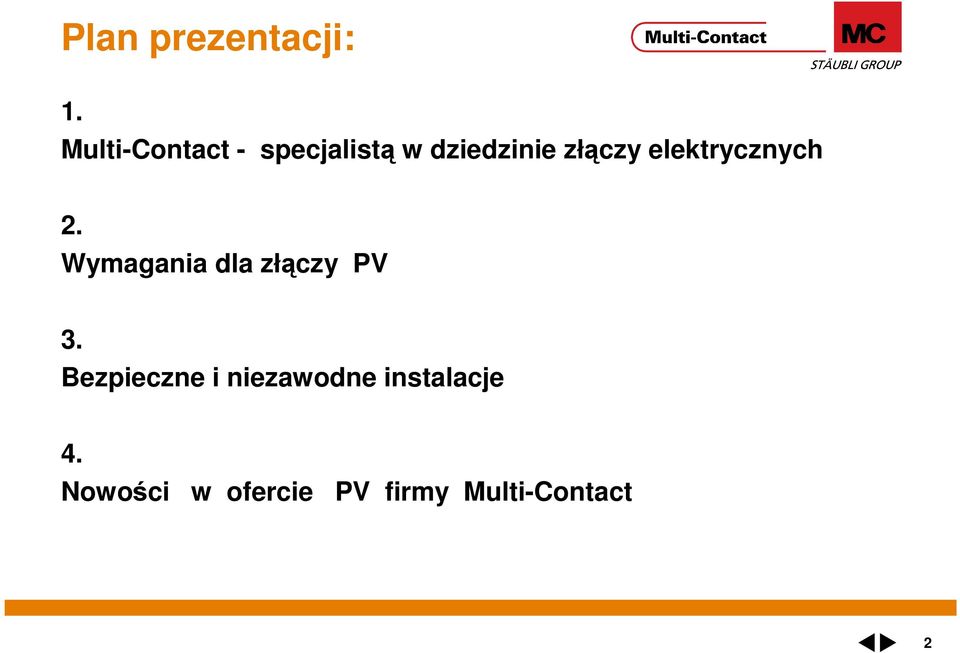

2 Plan prezentacji: 1. Multi-Contact - specjalistą w dziedzinie złączy elektrycznych 2. Wymagania dla złączy PV 3. Bezpieczne i niezawodne instalacje 4. Nowości w ofercie PV firmy Multi-Contact 2

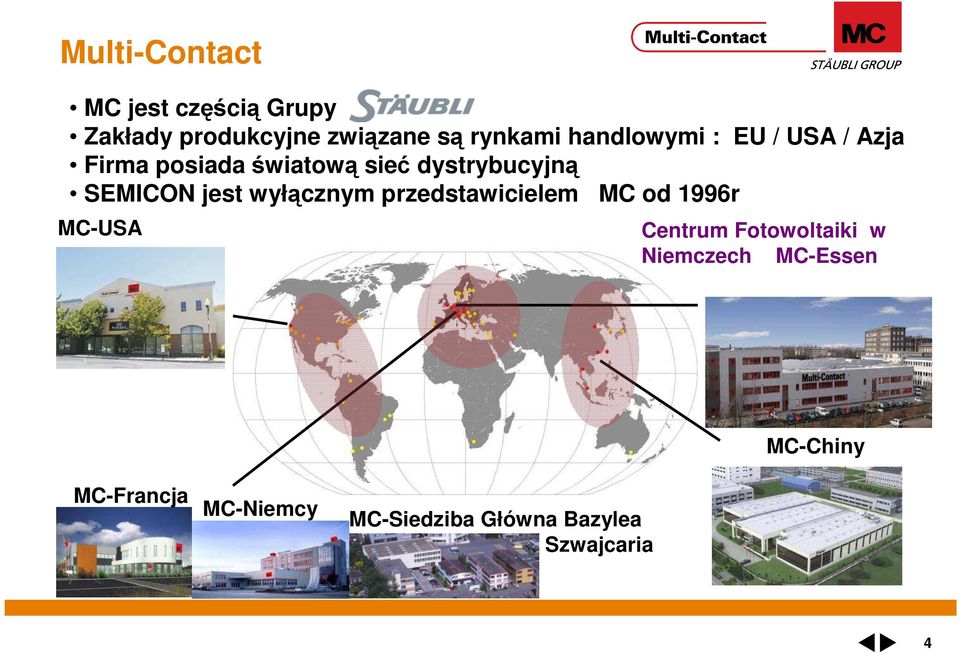

3 Multi-Contact MC jest częścią Grupy Zakłady produkcyjne związane są rynkami handlowymi : EU / USA / Azja Firma posiada światową sieć dystrybucyjną SEMICON jest wyłącznym przedstawicielem MC od 1996r MC-USA Centrum Fotowoltaiki w Niemczech MC-Essen MC-Chiny MC-Francja MC-Niemcy MC-Siedziba Główna Bazylea Szwajcaria 4

4 OFERTA FIRMY rodzaje złączy Akcesoria i przewody pomiarowe Energia Odnawialna Złącza Medyczne Złącza przemysłowe Złącza do robotyki i automatyki 5

5 Elementy sprężyste Multilam podstawą doskonałego kontaktu elektrycznego Silne prądy (aż do A) Bardzo duża ilość cykli połączeniowych ( > ) Różnorodność dziedzin zastosowań 6

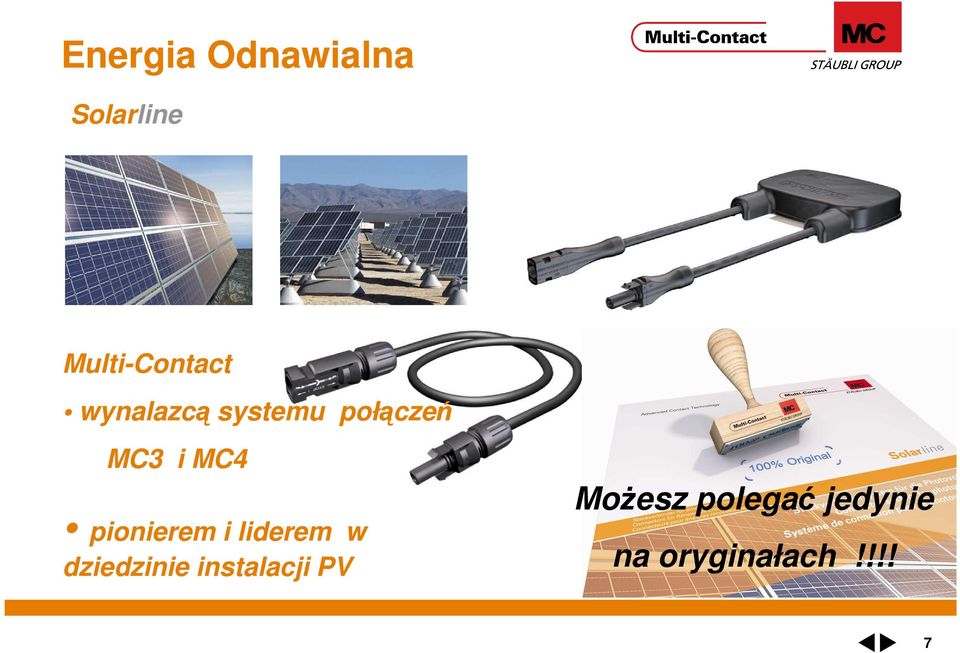

6 Energia Odnawialna Solarline Multi-Contact wynalazcą systemu połączeń MC3 i MC4 pionierem i liderem w dziedzinie instalacji PV Możesz polegać jedynie na oryginałach!!!! 7

7 MC PV Produkty Złącza PV-System Puszki połączeniowe Kable/ Rozgałęzienia kablowe Złącza panelowe do falowników 8

8 Złącza PV z elementami kontaktowymi Multilam Koncepcja - MC-Multilam : Wymagania dla złączy przemysłowych : duży prąd bardzo dobry kontakt elektryczny wielu cykli połączeniowych Wymagania dla złączy PV : kilka cykli połączeniowych długi czas działania w trudnych warunkach zewnętrznych Duża siła kontaktu mała rezystancja kontaktu brak grzania wokół złącza Doskonały stan instalacji w ciągu długiego czasu 9

9 Wymagania dla złączy PV Tylko z odpowiednimi złączami można wykonać niezawodną, bezpieczną i długo działającą instalację z mniejszą liczbą błędów w czasie jej tworzenia oraz łatwą w konserwacji! 10

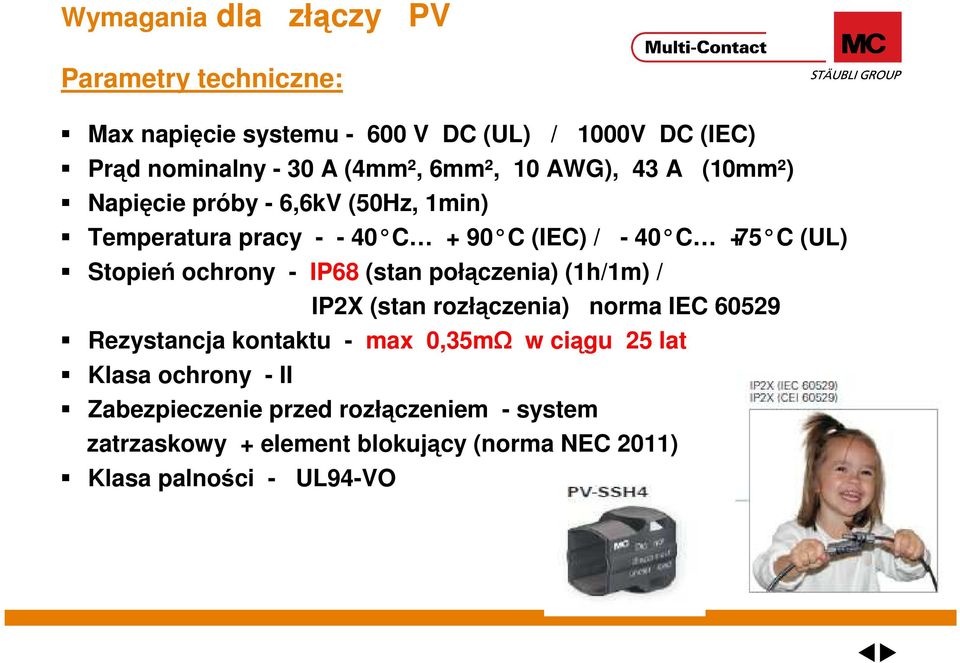

10 Wymagania dla złączy PV Parametry techniczne: Max napięcie systemu V DC (UL) / 1000V DC (IEC) Prąd nominalny - 30 A (4mm², 6mm², 10 AWG), 43 A (10mm²) Napięcie próby - 6,6kV (50Hz, 1min) Temperatura pracy C + 90 C (IEC) / - 40 C + 75 C (UL) Stopień ochrony - IP68 (stan połączenia) (1h/1m) / IP2X (stan rozłączenia) norma IEC Rezystancja kontaktu - max 0,35mΩ w ciągu 25 lat Klasa ochrony - II Zabezpieczenie przed rozłączeniem - system zatrzaskowy + element blokujący (norma NEC 2011) Klasa palności - UL94-VO

11 Doświadczenie firmy MC - pomiar rezystancji kontaktu w krótkim i po długim czasie pracy po ok.. 25 lat Miejsce laboratoryjnego testu komora klimatyczna, Pomiar rezystancji w 3 Punktach pomiarowych: du CS du K du CB duk rezystancja kontaktu wtyk-gniazdo ducs rezystacja zaciśnięcia wtyczki ducb rezystacja zaciśnięcia gniazda Krok 1 - pomiar rezystancji zaraz po połączeniu złączy

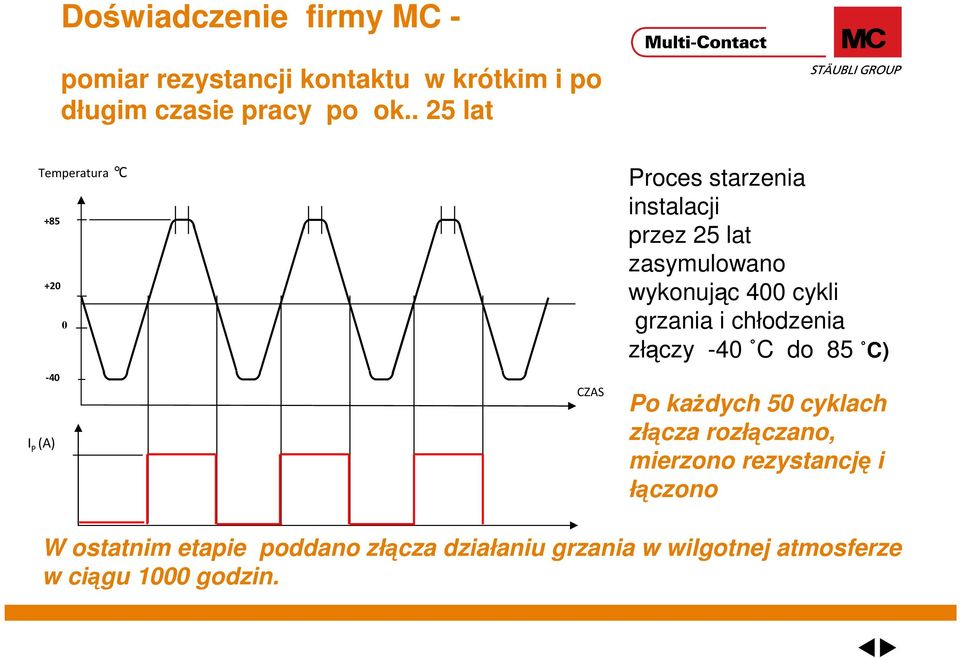

12 Doświadczenie firmy MC - pomiar rezystancji kontaktu w krótkim i po długim czasie pracy po ok.. 25 lat Temperatura C I P (A) CZAS Proces starzenia instalacji przez 25 lat zasymulowano wykonując 400 cykli grzania i chłodzenia złączy -40 C do 85 C) Po każdych 50 cyklach złącza rozłączano, mierzono rezystancję i łączono W ostatnim etapie poddano złącza działaniu grzania w wilgotnej atmosferze w ciągu 1000 godzin.

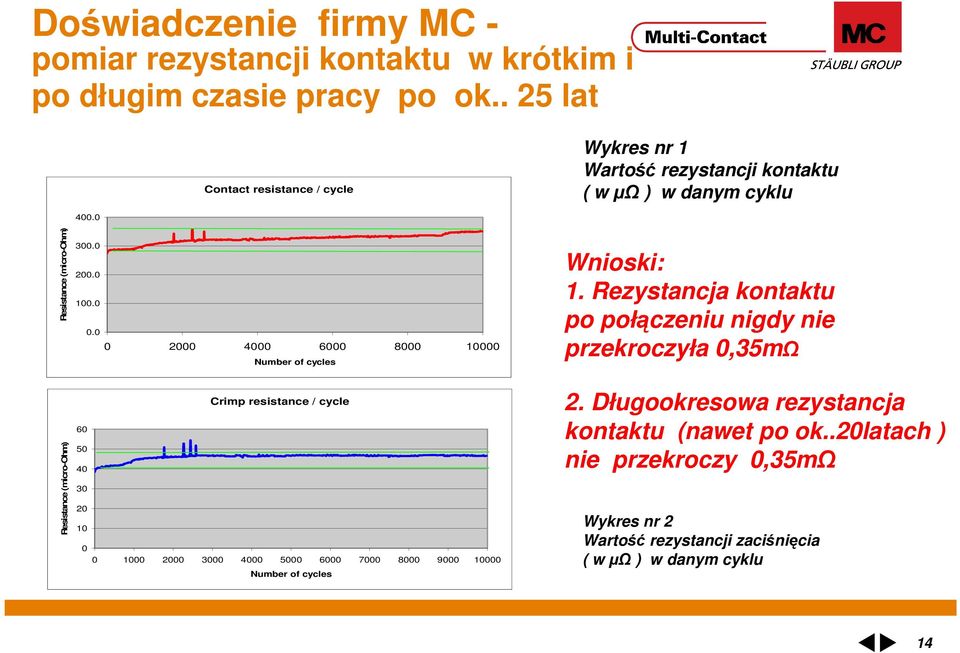

13 Doświadczenie firmy MC - pomiar rezystancji kontaktu w krótkim i po długim czasie pracy po ok.. 25 lat Contact resistance / cycle Wykres nr 1 Wartość rezystancji kontaktu ( w µω ) w danym cyklu Resistance (micro-ohm) Number of cycles Wnioski: 1. Rezystancja kontaktu po połączeniu nigdy nie przekroczyła 0,35mΩ Resistance (micro-ohm) Crimp resistance / cycle Number of cycles 2. Długookresowa rezystancja kontaktu (nawet po ok..20latach ) nie przekroczy 0,35mΩ Wykres nr 2 Wartość rezystancji zaciśnięcia ( w µω ) w danym cyklu 14

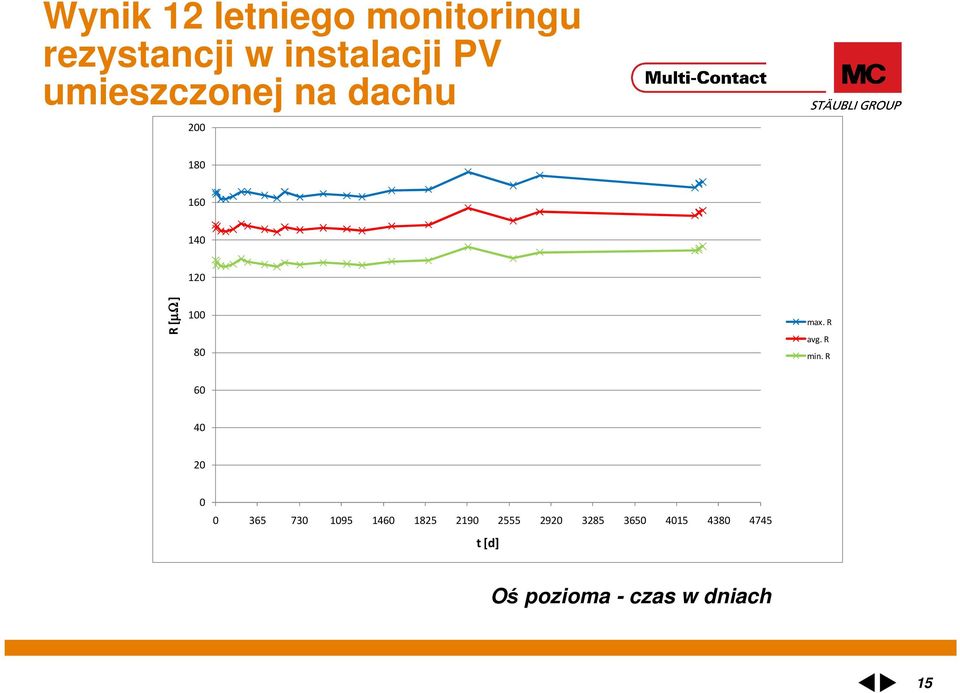

14 Wynik 12 letniego monitoringu rezystancji w instalacji PV umieszczonej na dachu R [µω µω] max. R avg. R min. R t [d] Oś pozioma - czas w dniach 15

15 Wymagania dla złączy PV Kontakty złączy wykonane są z miedzi ocynowanej, dzięki czemu odporne są na korozję elektochemiczną Różnica potencjału bimetalu Cu/Sn wynosi 260mV. Dla PV norma IEC dopuszcza 350mV. Miedź łatwo poddaje się zaciskaniu, co ułatwia wykonanie dobrej jakości połączenia złącza z przewodem.

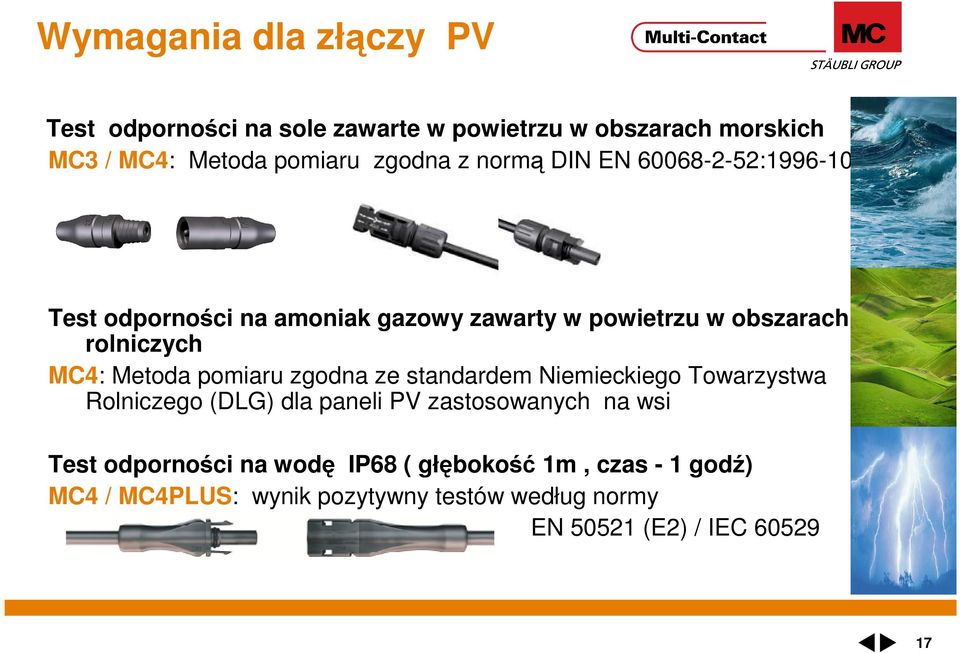

16 Wymagania dla złączy PV Test odporności na sole zawarte w powietrzu w obszarach morskich MC3 / MC4: Metoda pomiaru zgodna z normą DIN EN : Test odporności na amoniak gazowy zawarty w powietrzu w obszarach rolniczych MC4: Metoda pomiaru zgodna ze standardem Niemieckiego Towarzystwa Rolniczego (DLG) dla paneli PV zastosowanych na wsi Test odporności na wodę IP68 ( głębokość 1m, czas - 1 godź) MC4 / MC4PLUS: wynik pozytywny testów według normy EN (E2) / IEC

17 Bezpieczne instalacje PV Zasady podane w normach gwarantują wykonanie bezpiecznej, niezawodnej instalacji. Normy : DIN IEC ; VDE , DIN VDE , Nisko napięciowe instalacje elektryczne - Wymagania dla specjalnych instalacji lub lokalizacji - PV DIN VDE odniesienie do przewodów EN62446 sprawdzanie instalacji NEC2011 Wytyczne do Montażu Produktów Specjalnych 18

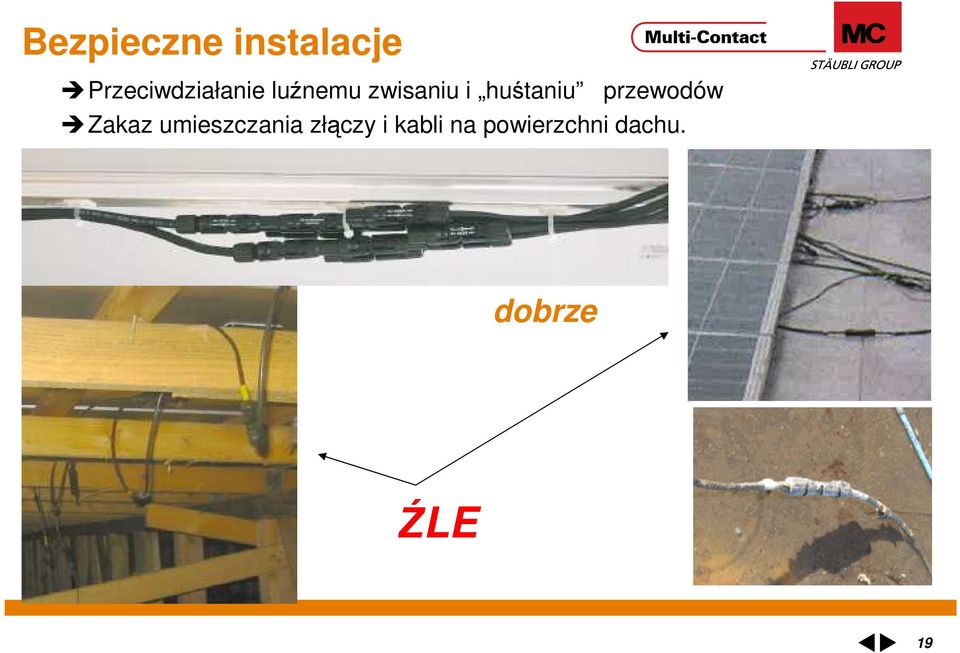

18 Bezpieczne instalacje Przeciwdziałanie luźnemu zwisaniu i huśtaniu przewodów Zakaz umieszczania złączy i kabli na powierzchni dachu. dobrze dobrze ŹLE 19

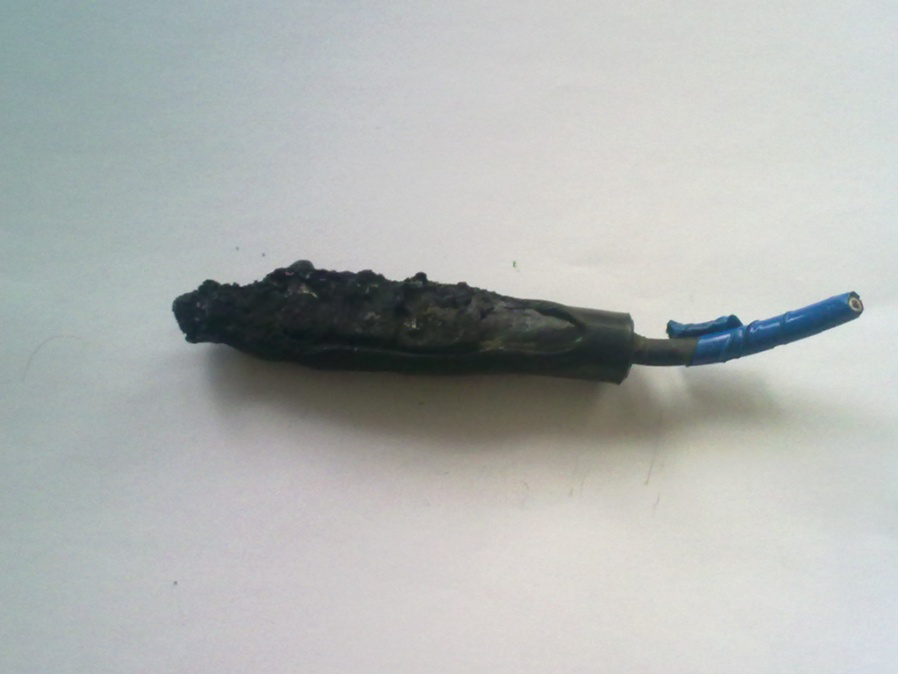

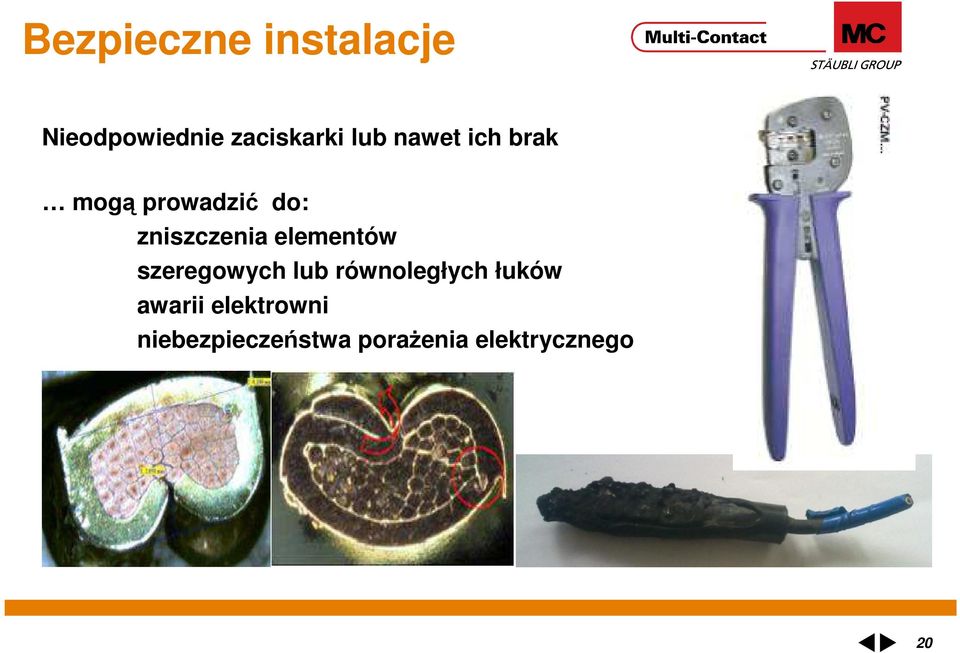

19 Bezpieczne instalacje Nieodpowiednie zaciskarki lub nawet ich brak mogą prowadzić do: zniszczenia elementów szeregowych lub równoległych łuków awarii elektrowni niebezpieczeństwa porażenia elektrycznego 20

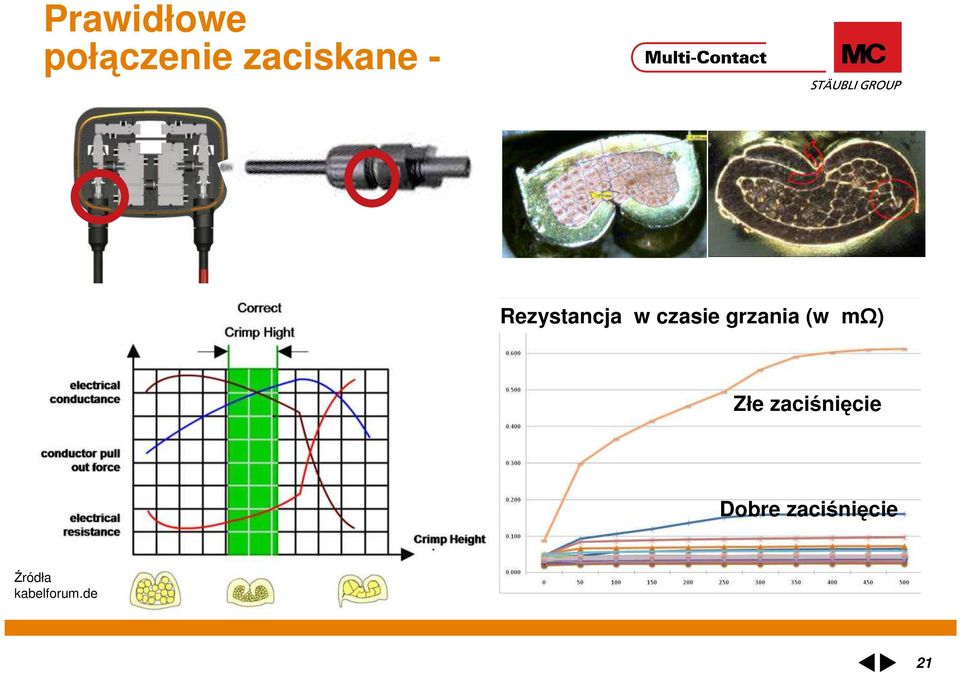

20 Prawidłowe połączenie zaciskane - Rezystancja w czasie grzania (w mω) Złe zaciśnięcie Dobre zaciśnięcie Źródła kabelforum.de 21

21

22

23 Przewody solarne firmy MC FLEX-SOL-XL Niskooporowe przewody, elastyczne w niskiej temperaturze z gwarancją pracy przez 25 lat!!!!

24 Przewody solarne firmy MC FLEX-SOL-XL - Parametry techniczne Napięcie nominalne Prąd nominalny Temperatura pracy Struktura żyły Izolacja 1000 V DC (TÜV) 30A (1,5mm²), 41A (2,5mm²), 55A (4mm²) 70A (6mm²), 98A (10mm²) - 40 C 90 C, max 120 C Elastyczna linka z miedzi pokrytej cyną (druciki Φ 0,25mm lub Φ 0,3mm ) Polyolefin, w dwóch kolorach (łatwo zobaczyć uszkodzenie izolacji) pokryty środkiem zmniejszającym palność, z małą emisją dymu

25 Przewody solarne firmy MC FLEX-SOL-XL - Odporność na: - Obciążenia mechaniczne - Ścieranie - Rozciąganie (18N/mm²) - Promienie UV - Ozon, - Hydrolizę - Kwasy, zasady, oleje (IRM 902) Certyfikat TÜV nr R

26 Nowości Seria złączy zintegrowanych z przewodem - MC4PLUS : Kompatybilna z systemem MC4 Wstępnie zmontowana z przewodami 2,5mm², 4mm², 6mm² System blokujący połączenie zgodny z normą NEC 2011 (do rozłączenia należy użyć zestawu kluczy) Stopień ochrony IP65, IP67, IP68 (1m/1h) Zgodny TUEV, UE

27 Nowości Rozgałęzienia kablowe -wybieramy długości gałęzi oraz rodzaj złączy Zyskujemy - pewność połączeń oraz znaczną oszczędność czasu instalacji = kosztów pracy!!!

28 Nowość - firmy SEMICON SPLITTERY : FFF M MMM F przekrój przewodu 5,6 mm ² wymiar - 17,8 x 17,8 cm MMM F FFF M

29 Produkcja produktów PV Automatyczne linie produkcyjne z równoczesną kontrolą jakości PVT (Periodic Verification Tests) 30

30 Instalacja na dachu Centrum PV w Multi-Contact Essen Ilość paneli 864 szt Całkowita moc 194 kwpk Oszczędność na emisji CO2 ok. 92 Tony Wartość inwestycji EUR Amortyzacja - 12 lat Projekt - Goldbeck Solar GmbH

31 Podsumowanie: Energia Wyjściowa Instalacji PV (czyli ZYSK ) = Energia Wytworzona PV Energia Strat Transmisji Minimalne straty transmitowanej energii na drodze od paneli do falownika zapewniają jedynie dobrej jakości, bezpieczne i niezawodne złącza i przewody firmy Multi-Contact. 32
