1 P R O J E K T O W A N I E I N A D Z O R Y W BRANŻY ELEKTROENERGETYCZNEJ SPÓŁKA CYWILNA Z b i g n i e w i Z o f i a U c z c i w e k Łowicz, ul. Dolna 1 tel. 0-46/ , REGON ; NIP PROJEKT BUDOWLANY: budowy oświetlenia ulicznego na ul. Krudowskiego i budowy linii kablowych oświetleniowych na ul. Grunwaldzkiej i ul. Skotnickiego w Łowiczu Adres inwestycji: dz. nr nr 7822, 8142, 1091/3, 1091/6, 1091/12, 8080/59, 8080/62, 1091/9 i 1091/15 przy ul. Skotnickiego, ul. Grunwaldzkiej i ul. Krudowskiego w Łowiczu Inwestor: Gmina Miasto Łowicz Stary Rynek Łowicz Projektant: Opracował: Łowicz; wrzesień; 2012 Egz. nr 1

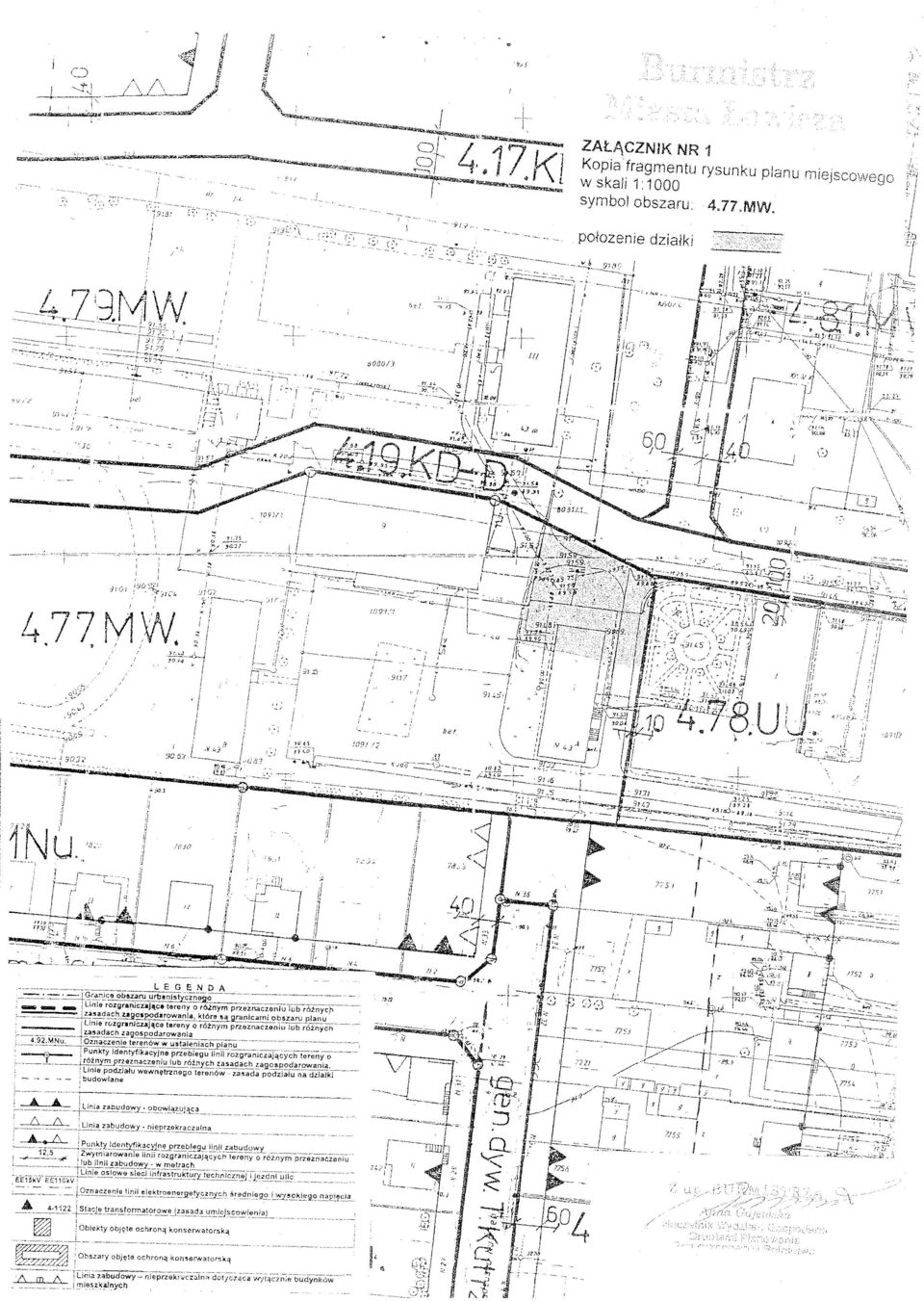

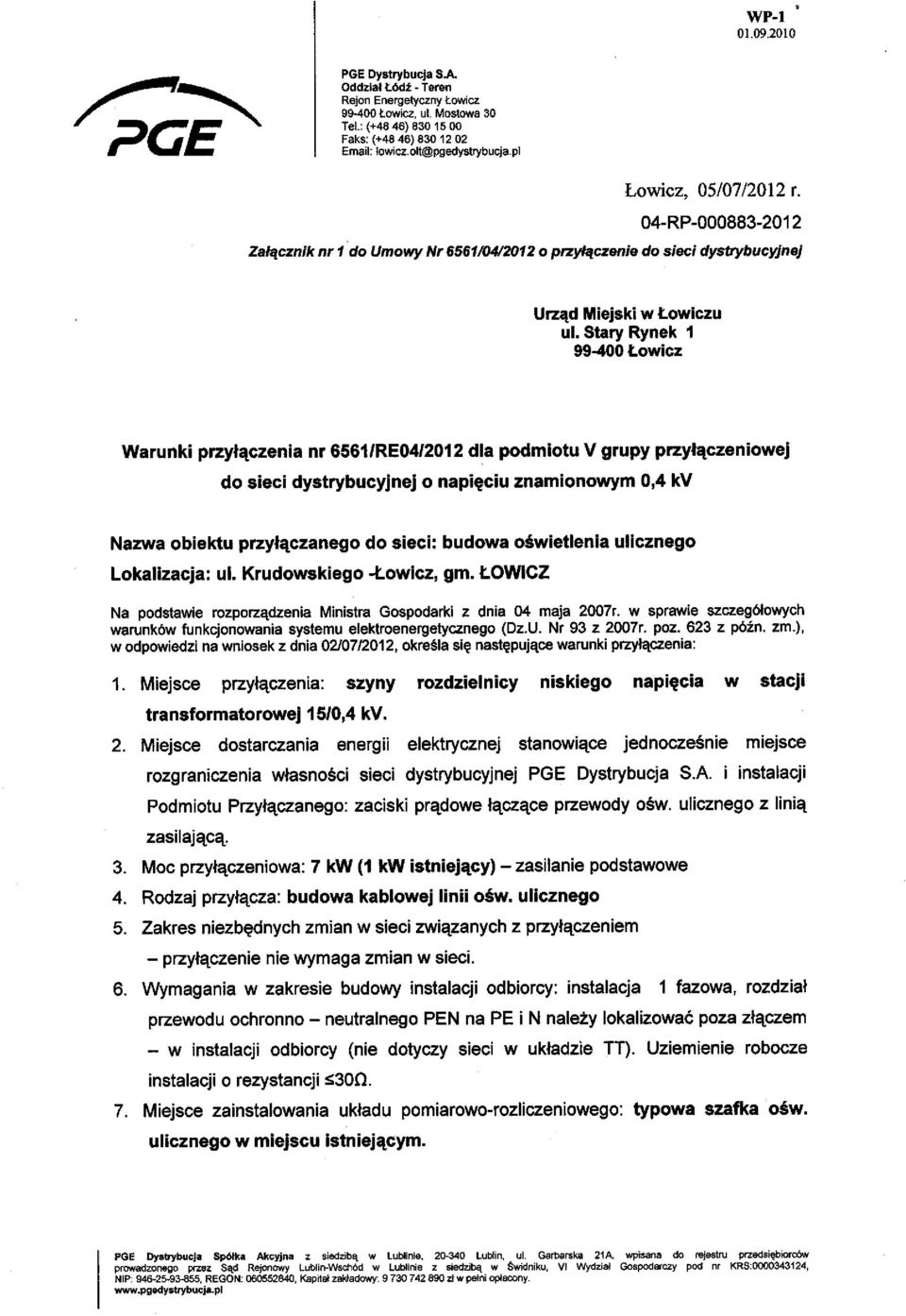

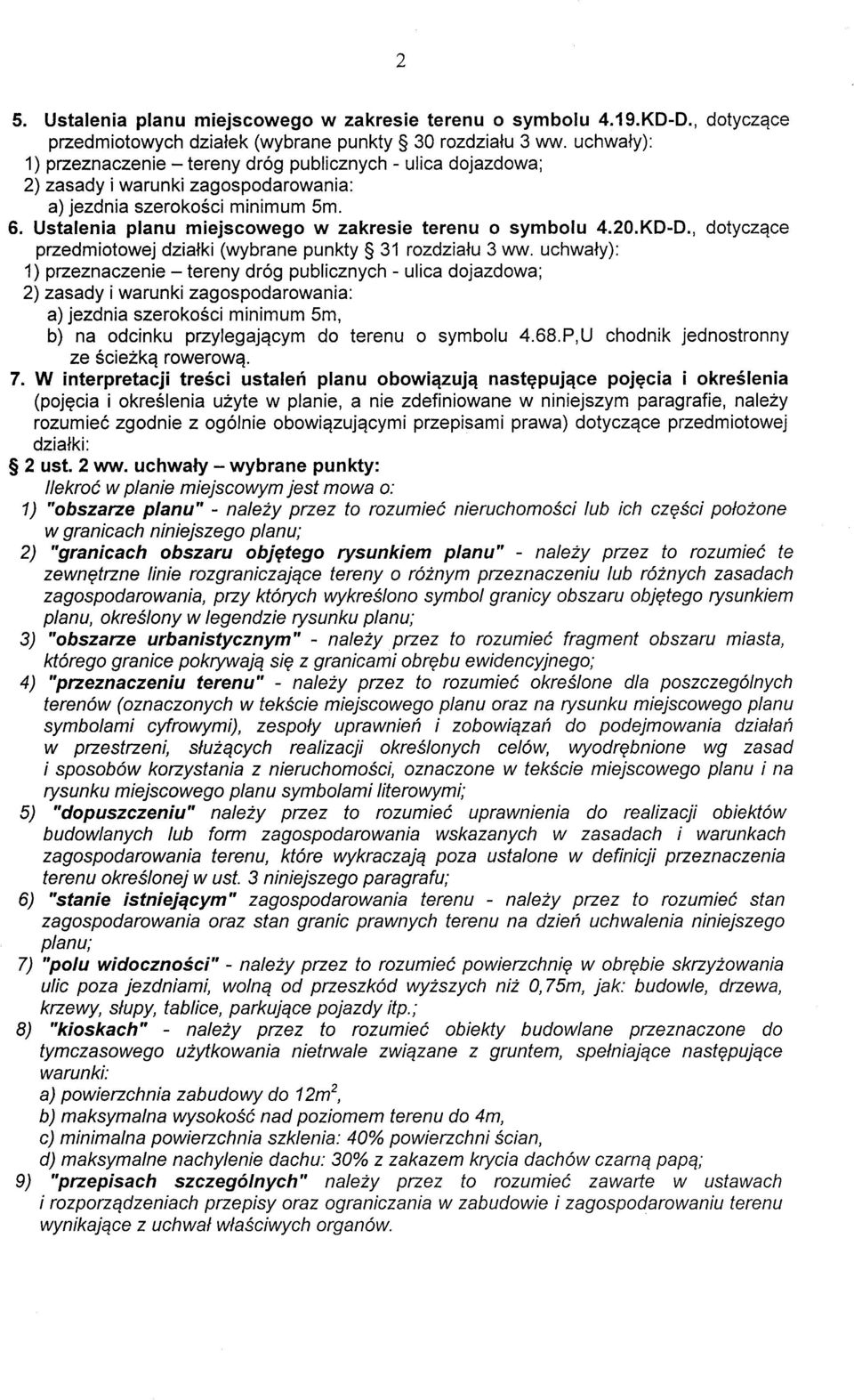

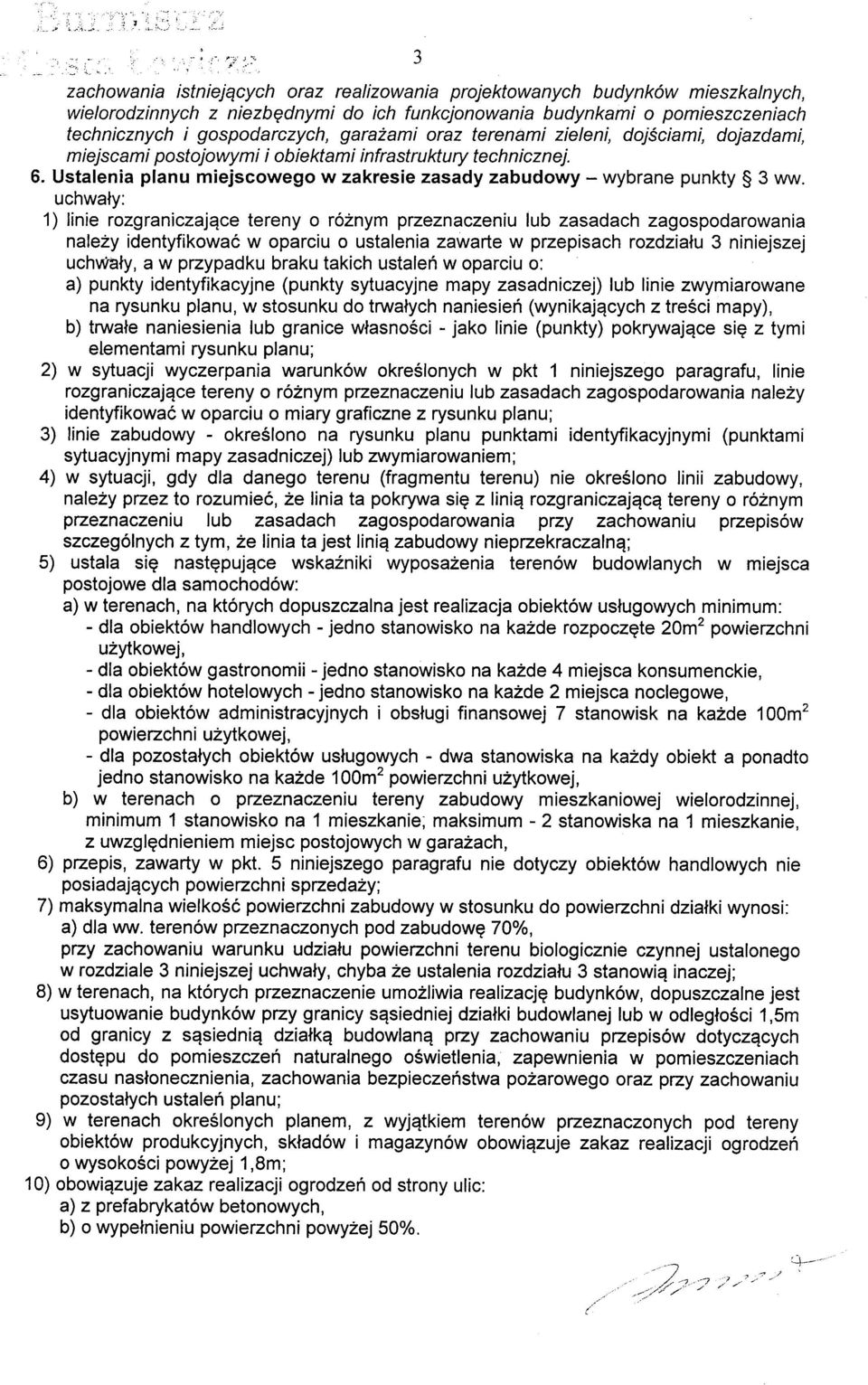

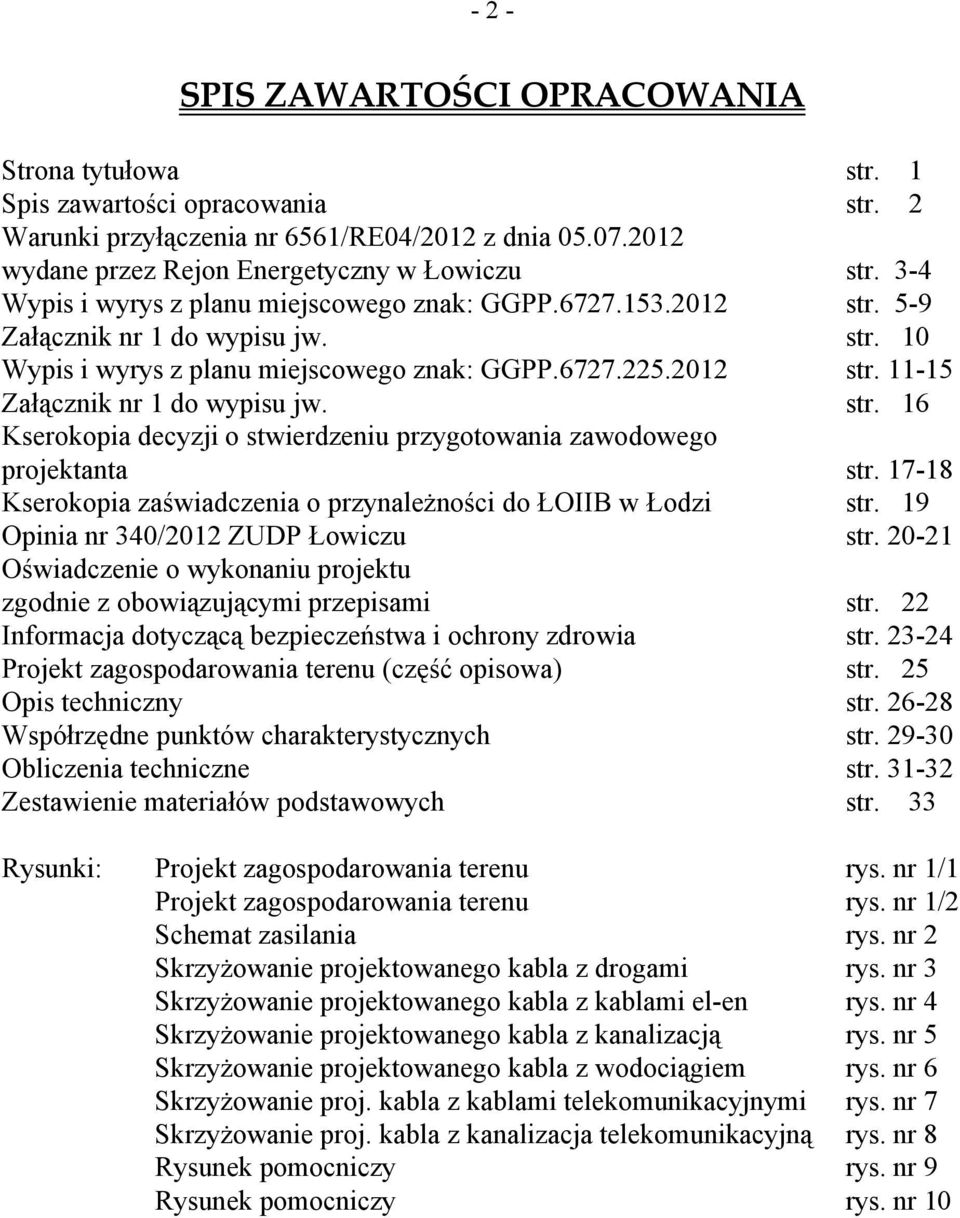

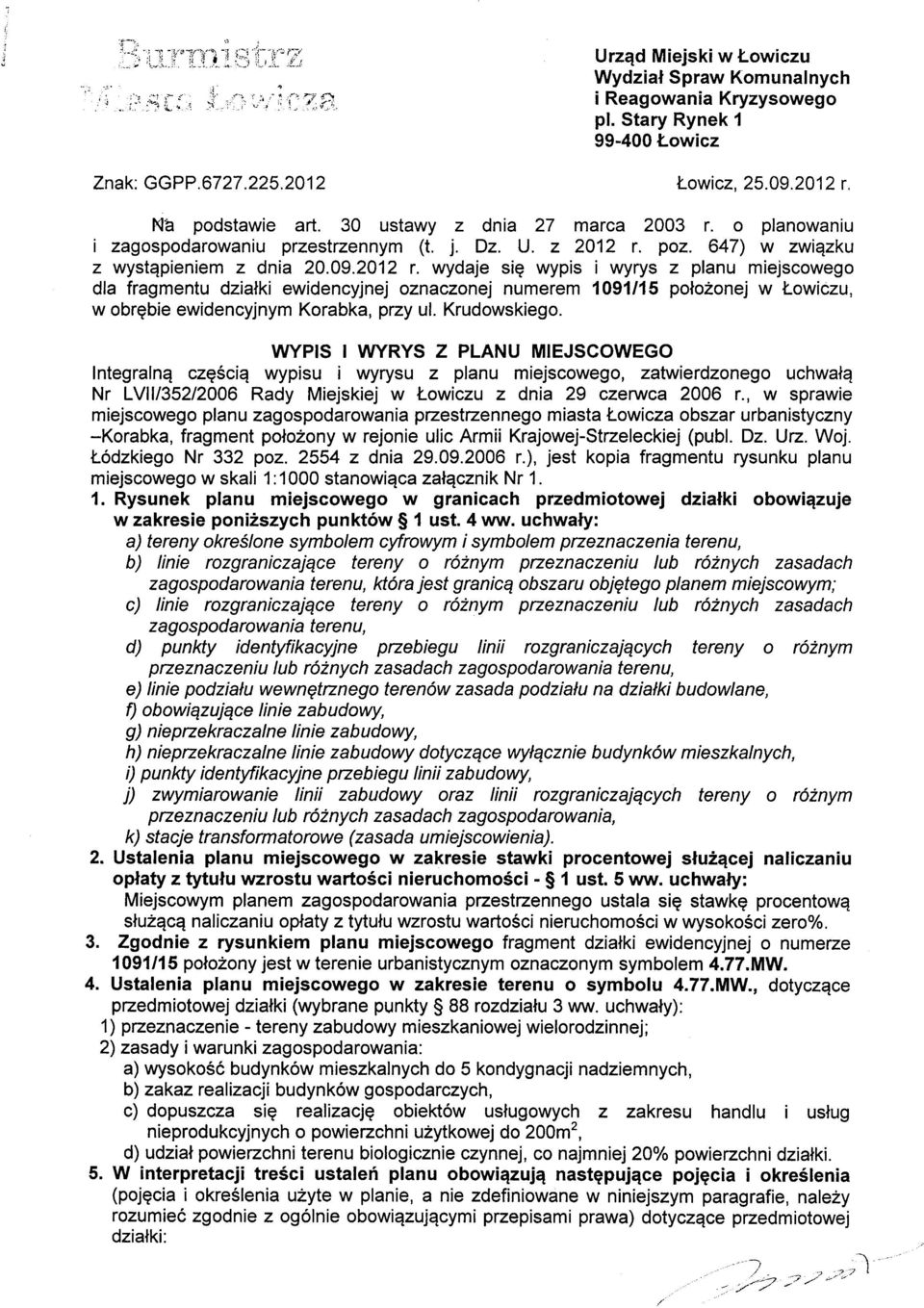

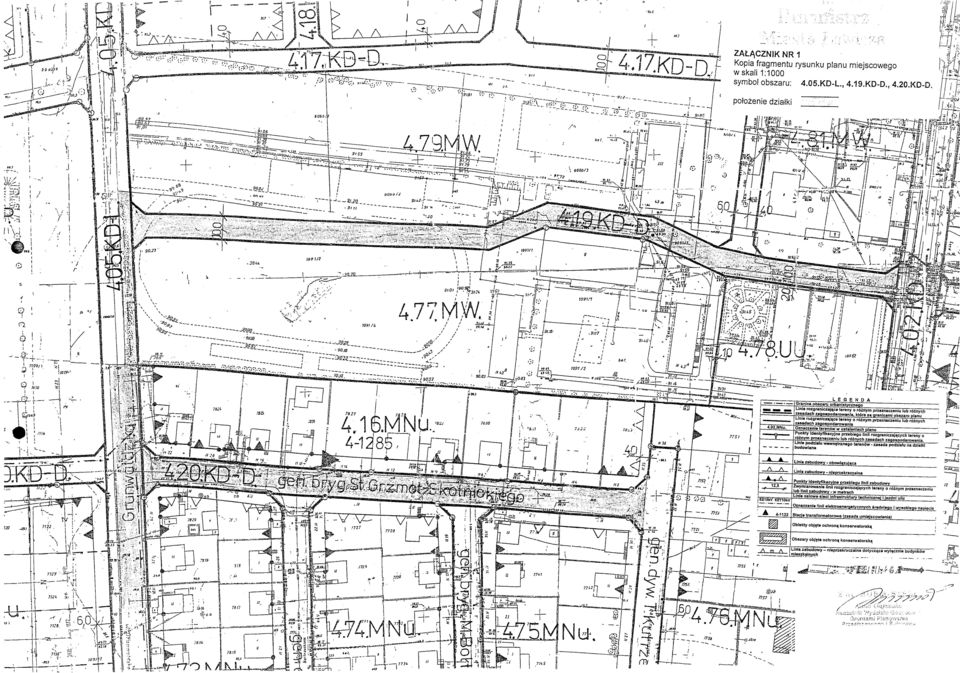

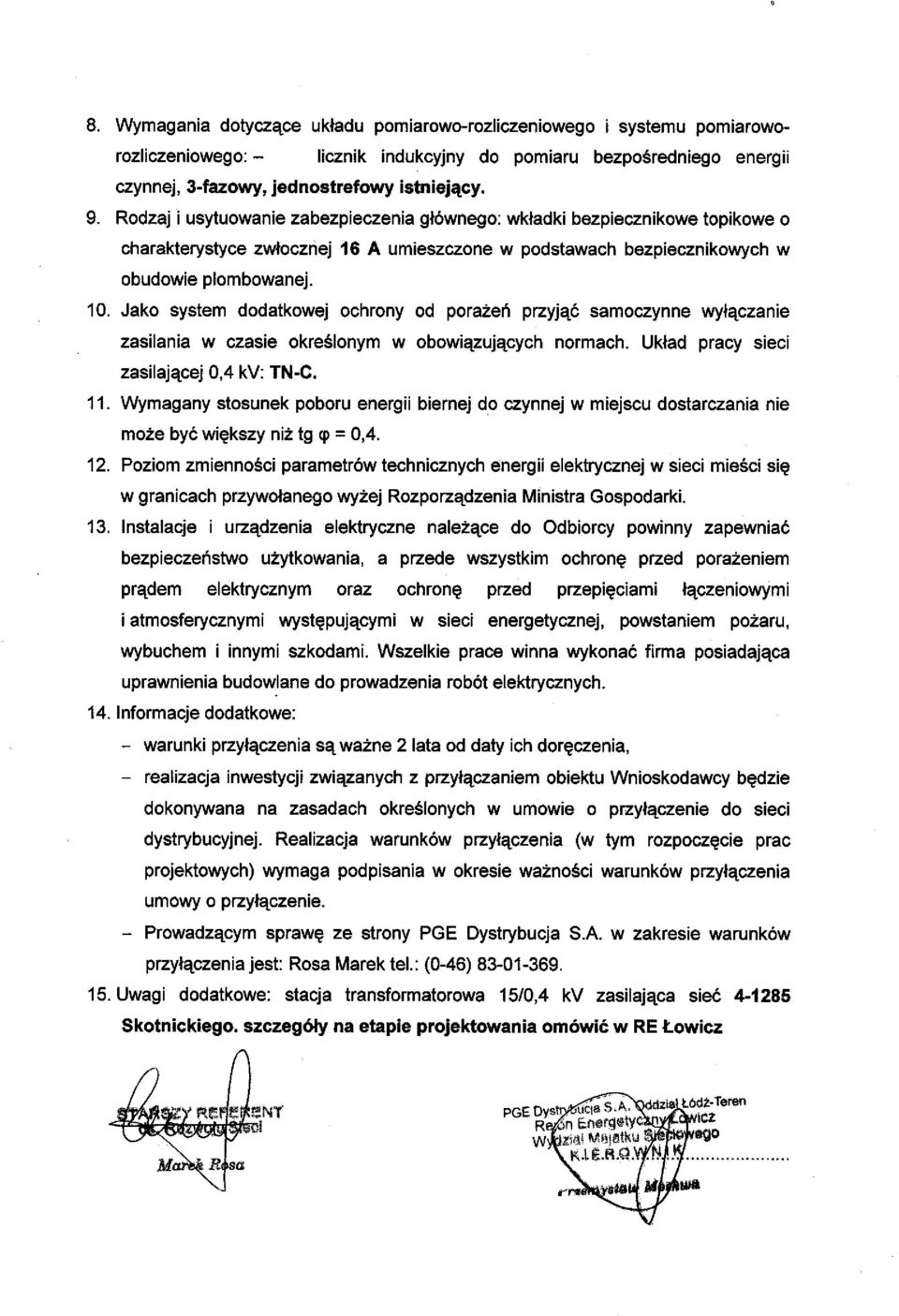

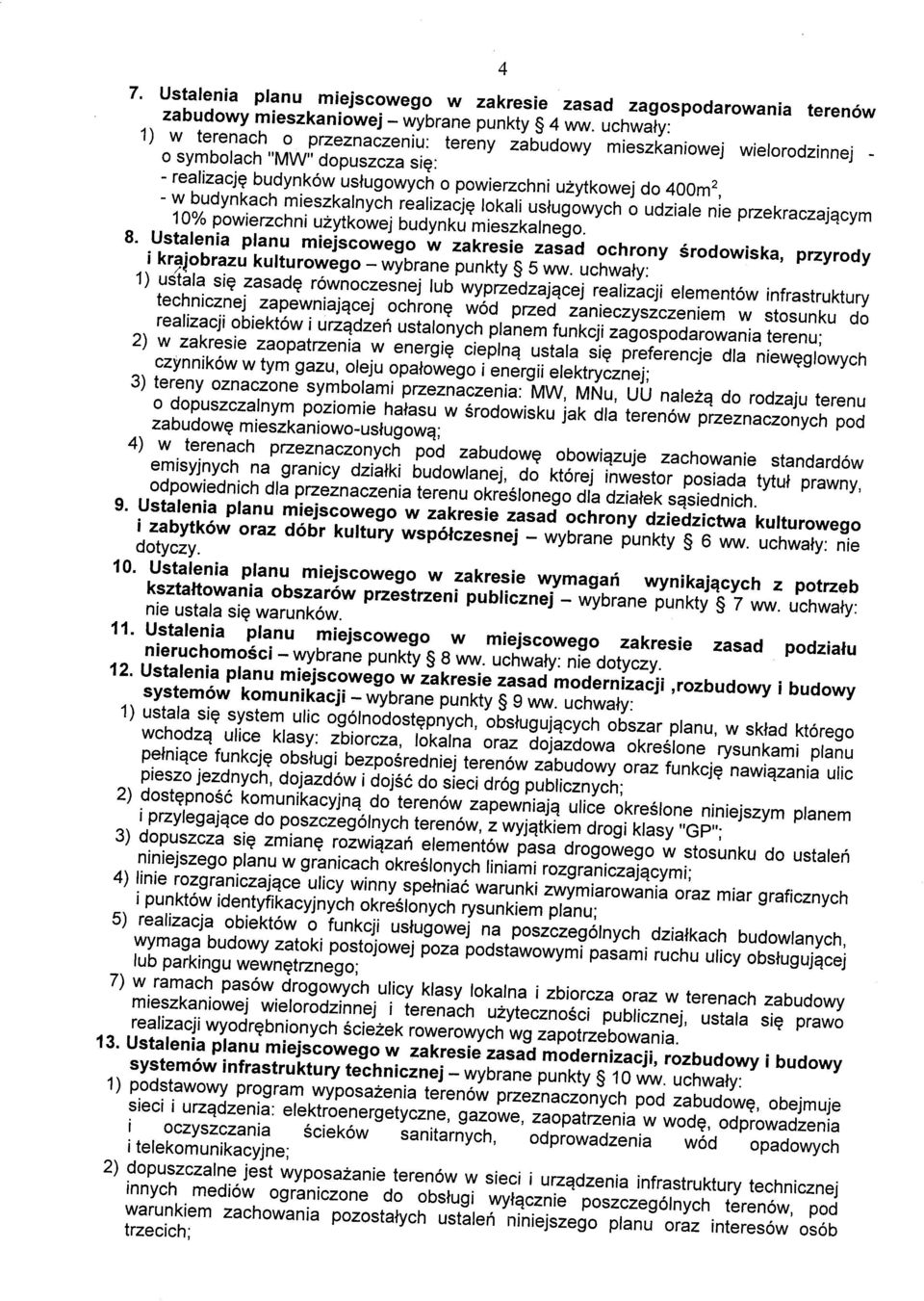

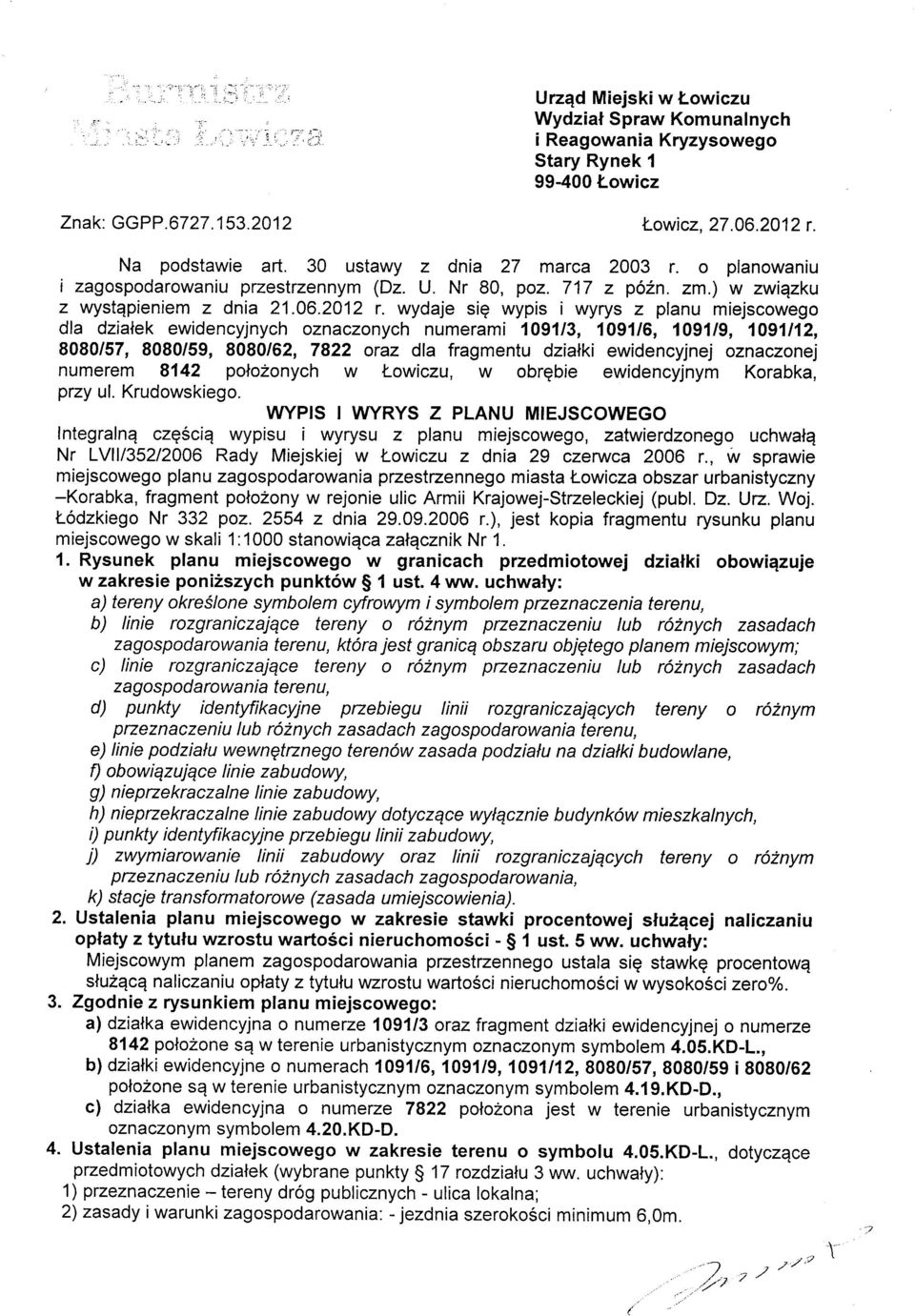

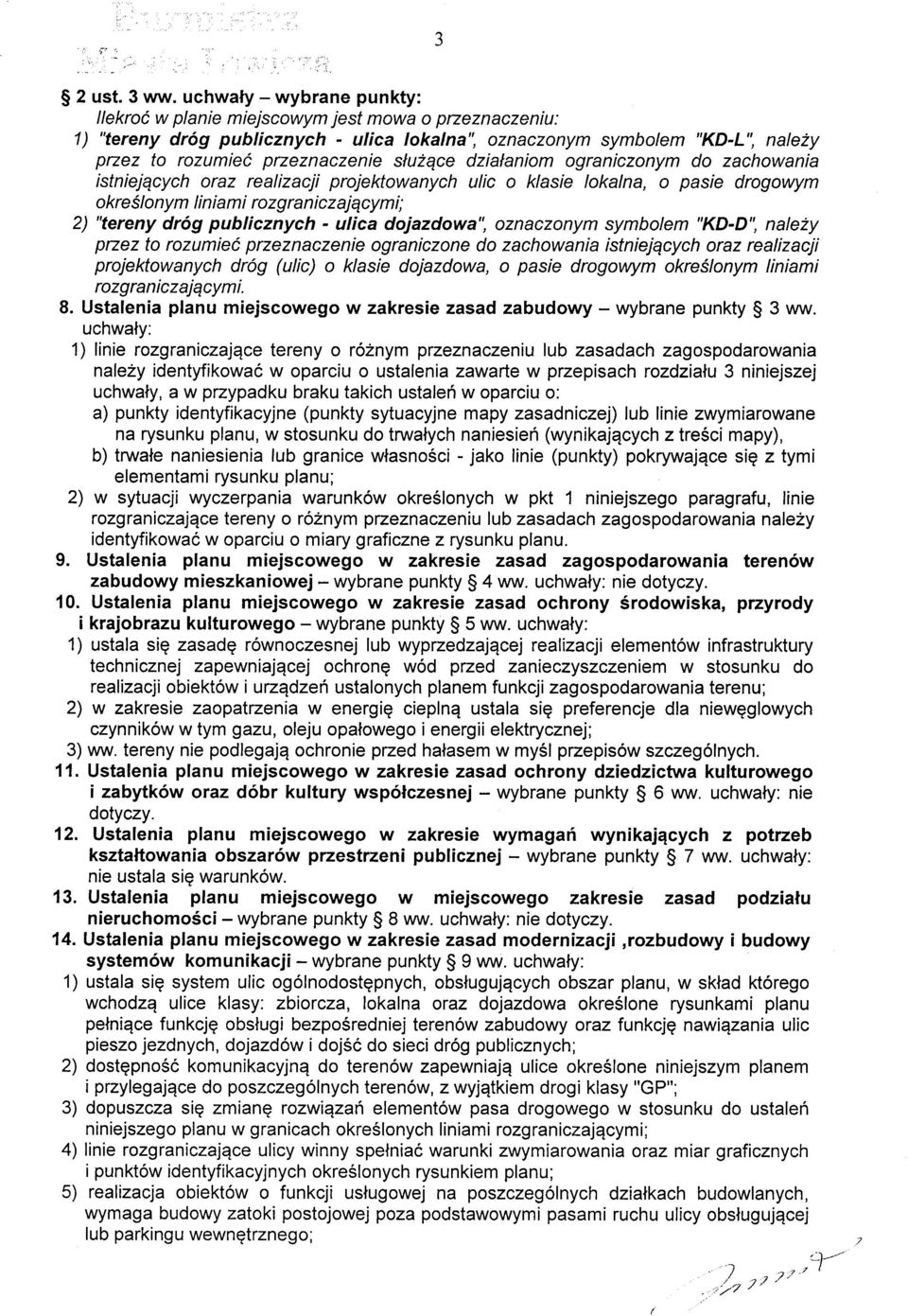

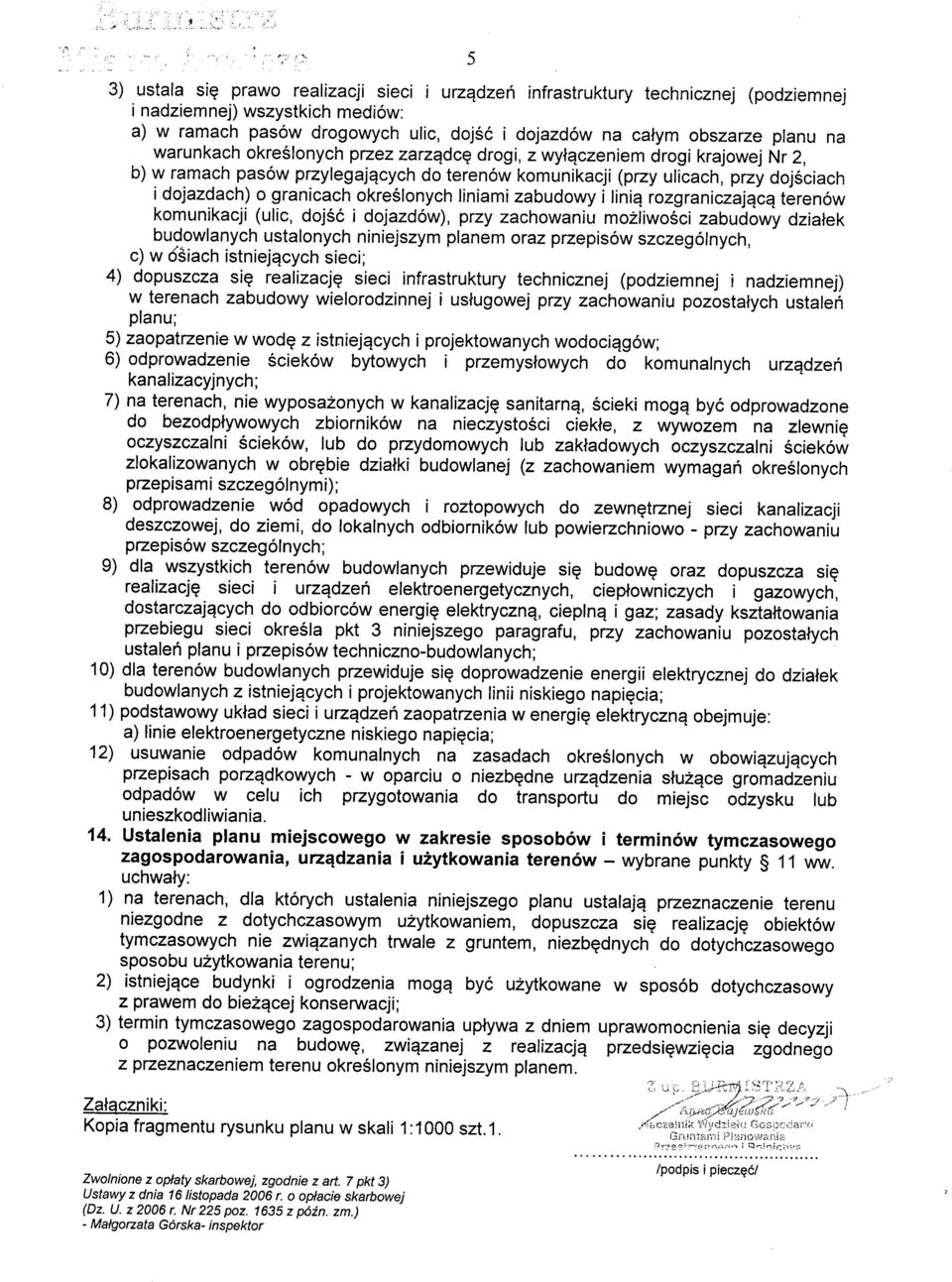

2 - 2 - SPIS ZAWARTOŚCI OPRACOWANIA Strona tytułowa str. 1 Spis zawartości opracowania str. 2 Warunki przyłączenia nr 6561/RE04/2012 z dnia wydane przez Rejon Energetyczny w Łowiczu str. 3-4 Wypis i wyrys z planu miejscowego znak: GGPP str. 5-9 Załącznik nr 1 do wypisu jw. str. 10 Wypis i wyrys z planu miejscowego znak: GGPP str Załącznik nr 1 do wypisu jw. str. 16 Kserokopia decyzji o stwierdzeniu przygotowania zawodowego projektanta str Kserokopia zaświadczenia o przynależności do ŁOIIB w Łodzi str. 19 Opinia nr 340/2012 ZUDP Łowiczu str Oświadczenie o wykonaniu projektu zgodnie z obowiązującymi przepisami str. 22 Informacja dotyczącą bezpieczeństwa i ochrony zdrowia str Projekt zagospodarowania terenu (część opisowa) str. 25 Opis techniczny str Współrzędne punktów charakterystycznych str Obliczenia techniczne str Zestawienie materiałów podstawowych str. 33 Rysunki: Projekt zagospodarowania terenu rys. nr 1/1 Projekt zagospodarowania terenu rys. nr 1/2 Schemat zasilania rys. nr 2 Skrzyżowanie projektowanego kabla z drogami rys. nr 3 Skrzyżowanie projektowanego kabla z kablami el-en rys. nr 4 Skrzyżowanie projektowanego kabla z kanalizacją rys. nr 5 Skrzyżowanie projektowanego kabla z wodociągiem rys. nr 6 Skrzyżowanie proj. kabla z kablami telekomunikacyjnymi rys. nr 7 Skrzyżowanie proj. kabla z kanalizacja telekomunikacyjną rys. nr 8 Rysunek pomocniczy rys. nr 9 Rysunek pomocniczy rys. nr 10

3

4

5

6

7

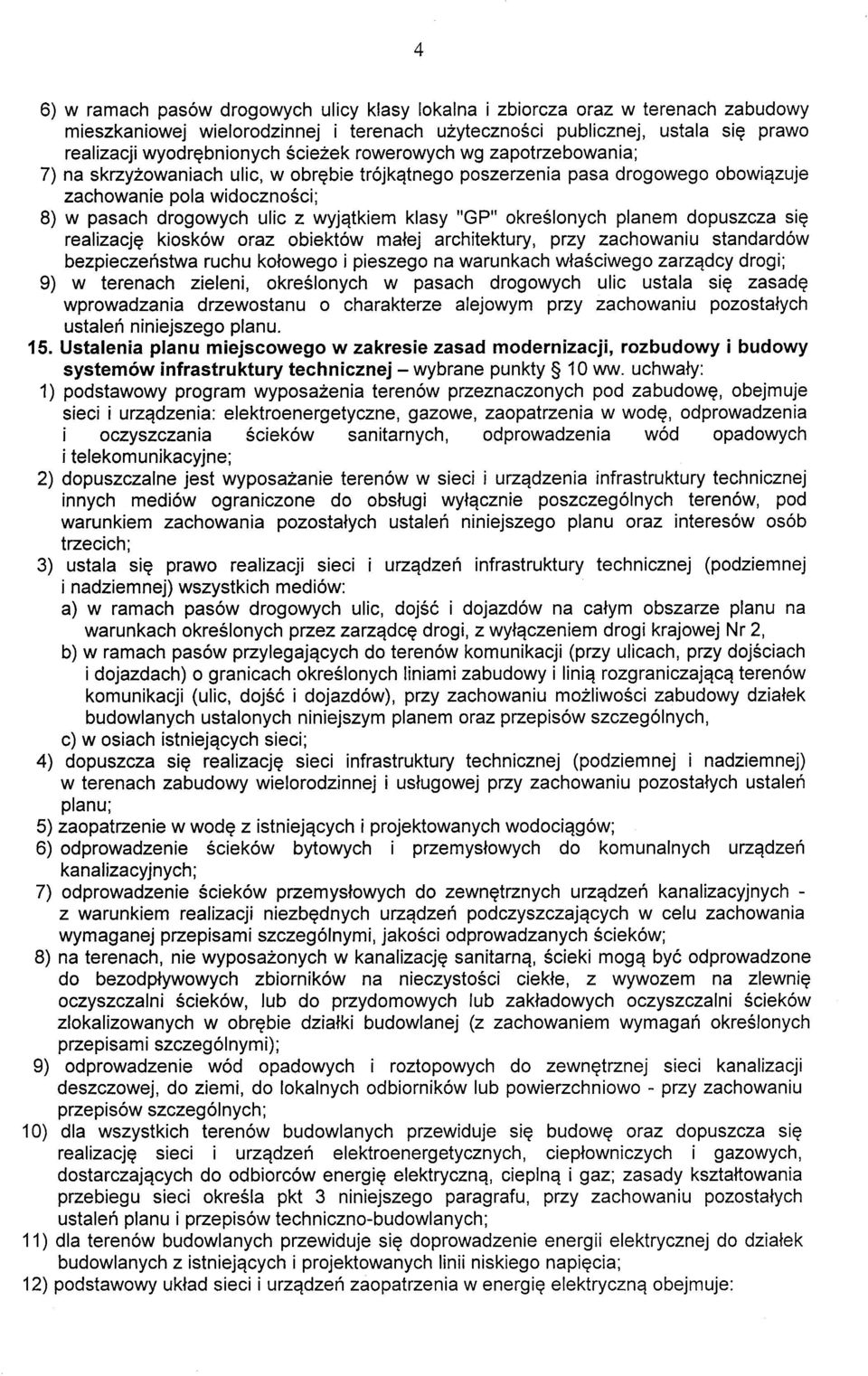

8

9

10

11

12

13

14

15

16

17

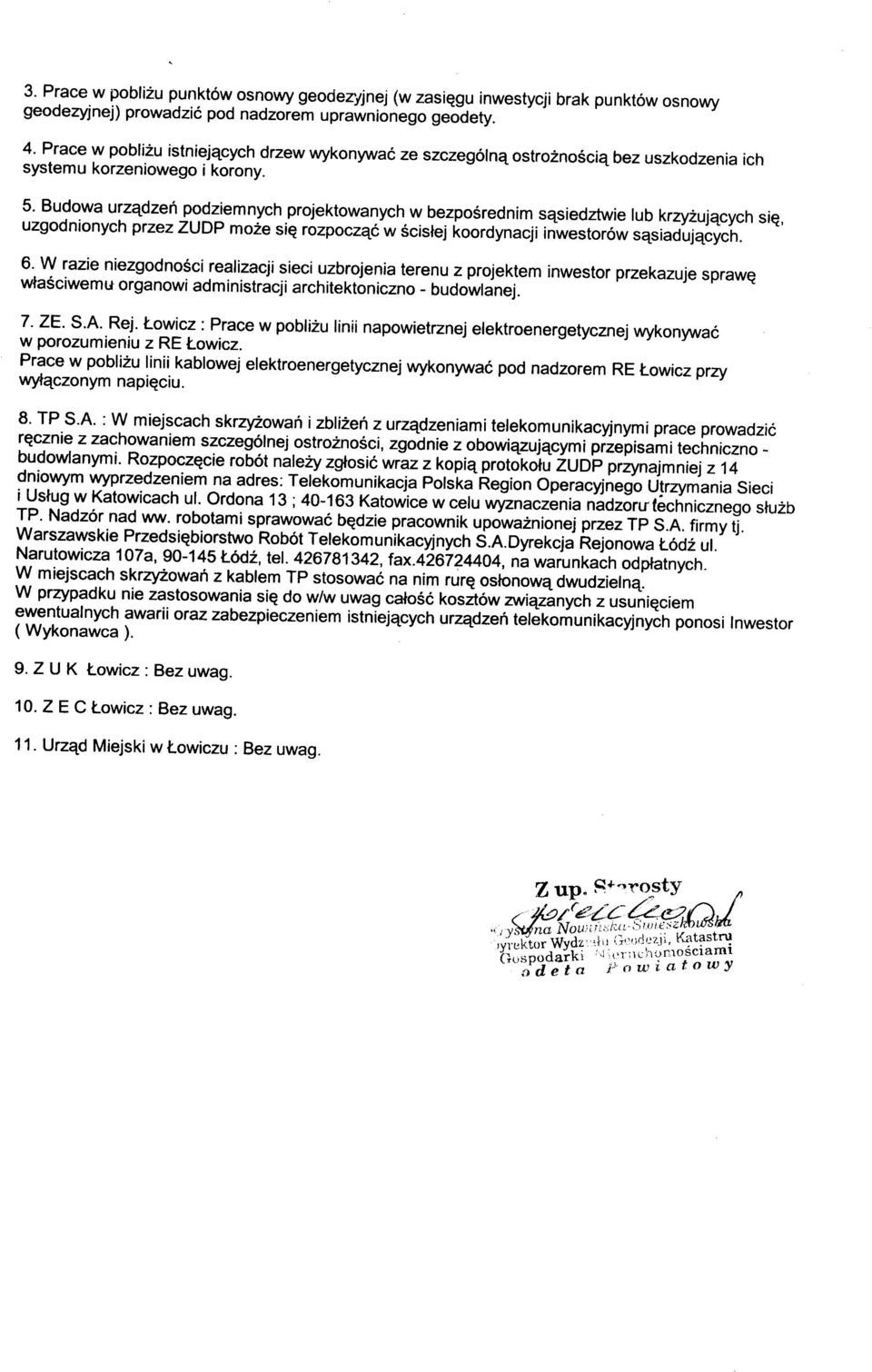

18

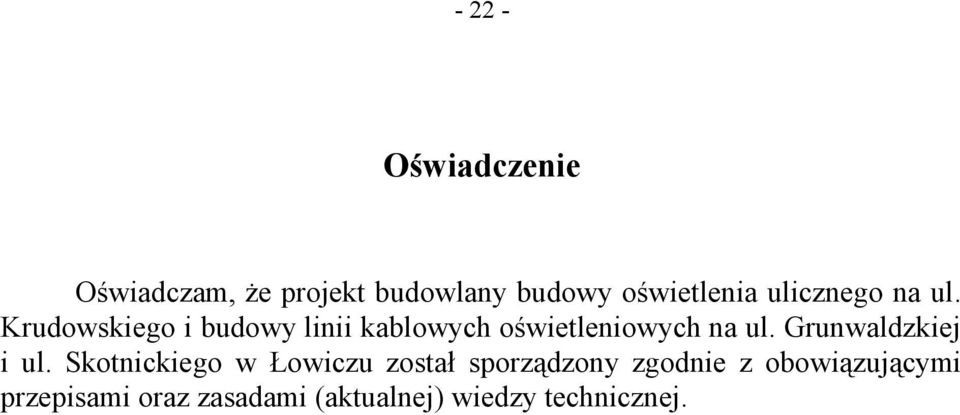

19 Oświadczenie Oświadczam, że projekt budowlany budowy oświetlenia ulicznego na ul. Krudowskiego i budowy linii kablowych oświetleniowych na ul. Grunwaldzkiej i ul. Skotnickiego w Łowiczu został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami (aktualnej) wiedzy technicznej.

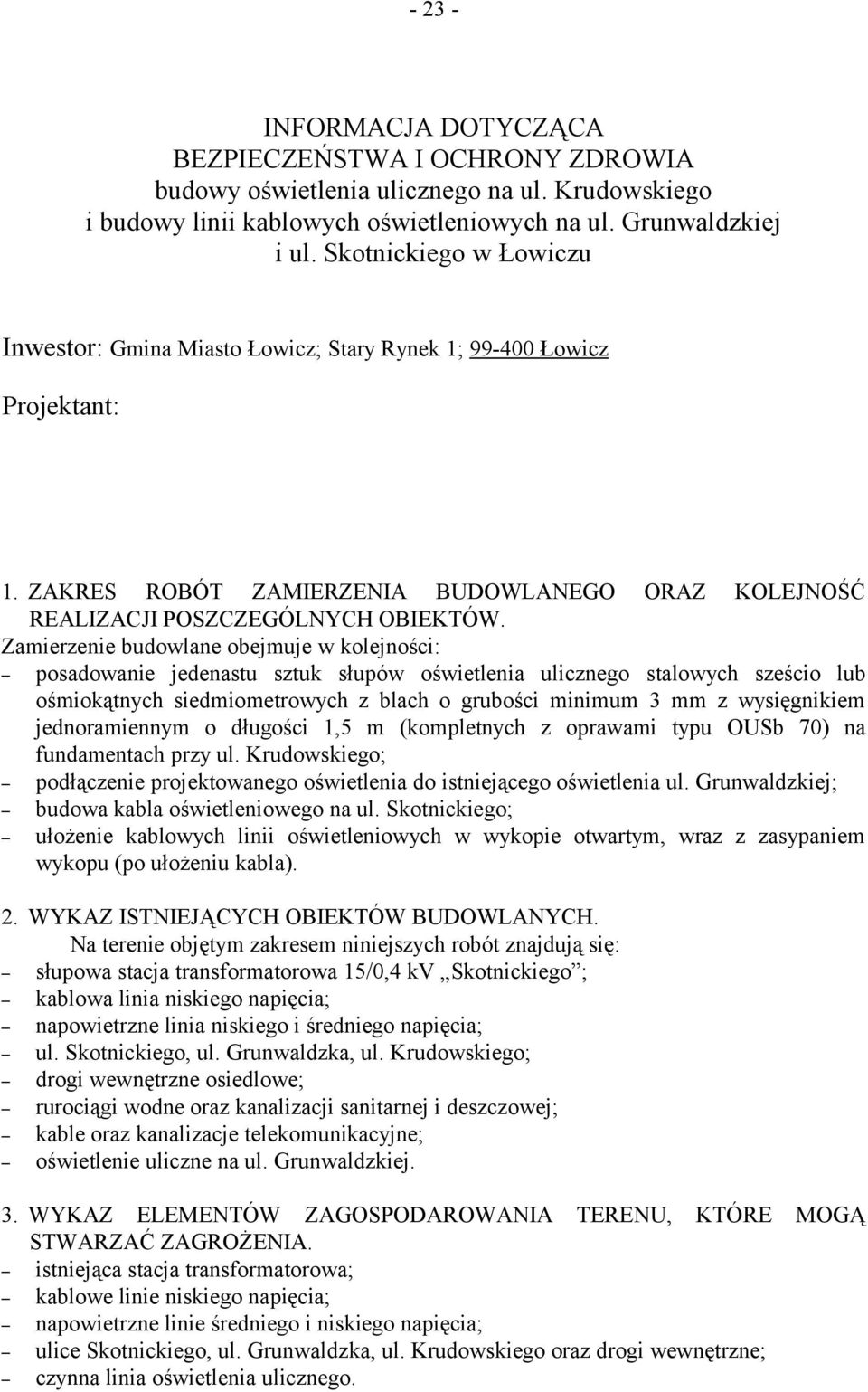

20 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA budowy oświetlenia ulicznego na ul. Krudowskiego i budowy linii kablowych oświetleniowych na ul. Grunwaldzkiej i ul. Skotnickiego w Łowiczu Inwestor: Gmina Miasto Łowicz; Stary Rynek 1; Łowicz Projektant: 1. ZAKRES ROBÓT ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW. Zamierzenie budowlane obejmuje w kolejności: posadowanie jedenastu sztuk słupów oświetlenia ulicznego stalowych sześcio lub ośmiokątnych siedmiometrowych z blach o grubości minimum 3 mm z wysięgnikiem jednoramiennym o długości 1,5 m (kompletnych z oprawami typu OUSb 70) na fundamentach przy ul. Krudowskiego; podłączenie projektowanego oświetlenia do istniejącego oświetlenia ul. Grunwaldzkiej; budowa kabla oświetleniowego na ul. Skotnickiego; ułożenie kablowych linii oświetleniowych w wykopie otwartym, wraz z zasypaniem wykopu (po ułożeniu kabla). 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH. Na terenie objętym zakresem niniejszych robót znajdują się: słupowa stacja transformatorowa 15/0,4 kv Skotnickiego ; kablowa linia niskiego napięcia; napowietrzne linia niskiego i średniego napięcia; ul. Skotnickiego, ul. Grunwaldzka, ul. Krudowskiego; drogi wewnętrzne osiedlowe; rurociągi wodne oraz kanalizacji sanitarnej i deszczowej; kable oraz kanalizacje telekomunikacyjne; oświetlenie uliczne na ul. Grunwaldzkiej. 3. WYKAZ ELEMENTÓW ZAGOSPODAROWANIA TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIA. istniejąca stacja transformatorowa; kablowe linie niskiego napięcia; napowietrzne linie średniego i niskiego napięcia; ulice Skotnickiego, ul. Grunwaldzka, ul. Krudowskiego oraz drogi wewnętrzne; czynna linia oświetlenia ulicznego.

21 WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH. praca w pobliżu czynnych ulic miejskich oraz dróg wewnętrznych; prace w szafce oświetleniowej na stacji transformatorowej; prace w pobliżu kabli niskiego napięcia; prace w pobliżu napowietrznej linii średniego napięcia; prace przy czynnej linii oświetlenia ulicznego. 5. WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH. Pracownicy realizujący zakres robót przewidzianych projektem budowlanym winni być przeszkoleni w zakresie wykonywania prac przy urządzeniach elektroenergetycznych do 1 kv i powyżej 1 kv (winni posiadać świadectwa kwalifikacyjne wydawane przez SEP). Sprzęt ochrony osobistej pracowników winien posiadać aktualne atesty oraz instrukcję określające sposób jego użytkowania, konserwacji i przechowywania. Brygada monterska winna ponadto być wyposażona w apteczkę pierwszej pomocy oraz wykaz telefonów pogotowia ratunkowego, straży pożarnej, policji, Rejonowej Dyspozycji Ruchu Rejonu Energetycznego w Łowiczu, Urzędu Miasta Łowicza i Nadzoru Budowlanego w Łowiczu. Przed każdorazowym przystąpieniem do prac brygadzista winien przeprowadzić krótki instruktaż na temat zakresu wykonywania robot i związanych z nimi warunkami bezpieczeństwa i higieny pracy oraz z wytycznymi kierownika budowy. Instruktaż prowadzić z zachowaniem przepisów BHP ze szczególnym uwzględnieniem: rozporządzenia Ministra Gospodarki z dn w sprawie BHP przy urządzeniach energetycznych Dz. U. nr 80 poz. 912 z 1999 r.; rozporządzenia Ministra Infrastruktury z dn w sprawie BHP podczas wykonywania robót budowlanych Dz. U. nr 47 poz. 401 z 2003 r.; rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie szczególnych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy DZ. U. nr 180 poz z 2004 r.; rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie rodzaju prac wymagających szczególnej zdolności psychofizycznej DZ.U. nr 62 po.287 z 1996 r.. 6. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWA- NIA ROBÓT BUDOWLANYCH. Prace w pobliżu urządzeń elektroenergetycznych należących do PGE Dystrybucja oraz Urzędu Miasta w Łowiczu, czynnych lub unieczynnionych (tzn. wyłączonych z pod napięcia i uziemionych) mogą się odbywać po dopuszczeniu do pracy przez brygadę ruchową PGE Dystrybucja oraz konserwatora oświetlenia ulicznego wyznaczonego przez Urząd Miasta. Urządzenia mechaniczne na budowie typu: koparka, dźwig, podnośnik montażowy, urządzenie przepychowe itp. winny posiadać świadectwa dopuszczenia do pracy oraz być obsługiwane przez uprawniony personel. Wykopy zabezpieczyć taśmą sygnalizacyjną przed przedostaniem się osób trzecich. Przy wykonywaniu prac w pasach drogowych dróg miejskich należy przestrzegać zaleceń Wydziału Spraw Komunalnych Urzędu Miasta Łowicza.

22 PROJEKT ZAGOSPODAROWANIA TERENU pasa drogowego ul. Skotnickiego, ul. Grunwaldzkiej i ul. Krudowskiego (dz. nr nr 7822, 8142, 1091/3, 1091/6, 1091/12, 8080/59, 8080/62, 1091/9 i 1091/15) w Łowiczu. Przedmiot inwestycji: Budowa oświetlenia ulicznego na ul. Krudowskiego i budowa linii kablowych na ul. Grunwaldzkiej i na ul. Skotnickiego. Istniejący stan zagospodarowania: Na terenie objętym niniejszym projektem znajdują się: - słupowa stacja transformatorowa Skotnickiego wraz z szafką oświetlenia ulicznego; - kablowe linie niskiego napięcia; - napowietrzne linie średniego i niskiego napięcia; - czynna linia oświetlenia ulicznego; - rurociągi wodne; - rurociąg kanalizacji sanitarnej; - rurociąg kanalizacji deszczowej; - kable i kanalizacje telekomunikacyjne; - ulica Skotnickiego, ul. Grunwaldzka i ul. Krudowskiego; - drogi wewnętrzne (wjazdy na osiedle). Projekt zagospodarowania: Projektuję oświetlenie uliczne 11 opraw typu OUSb 70 zainstalowanych na słupach stalowych sześcio lub ośmiokątnych siedmiometrowych z blach o grubości minimum 3 mm z wysięgnikiem jednoramiennym o długości 1,5 m i wysokości 1 m na ul. Krudowskiego. Zasilanie oświetlenia kablem ziemnym typu YAKXS 4x25 mm 2. Całość prac projektowanych pokazuję na rys. nr 1. Bilans terenu: Projektowane oświetlenie będzie się znajdowało na terenie należącym do inwestora. Inne uwarunkowania: Nie występują.

23 OPIS TECHNICZNY 1. Podstawa opracowania projektu. umowa o dzieło nr 268/2012 z dn r. oraz uzgodnienia z Inwestorem; techniczne warunki przyłączenia nr 6561/RE04/2012 wydane przez PGE Dystrybucja S.A. Rejon Energetyczny Łowicz; mapa sytuacyjno wysokościowa i pomiary w terenie; obowiązujące przepisy, normy i wytyczne PGE Dystrybucja. 2. Zakres projektu. Projekt niniejszy obejmuje budowę oświetlenia ulicznego na ul. Krudowskiego i budowę linii kablowej oświetleniowej na ul. Grunwaldzkiej i ul. Skotnickiego w Łowiczu. 3. Oświetlenie ul. Krudowskiego. Projektowane oświetlenie uliczne realizować przez zainstalowanie 11 szt. opraw typu OUSb-70 (prod. ELGO Gostynin) na słupach stalowych sześcio lub ośmiokątnych siedmiometrowych z blach o grubości minimum 3 mm z wysięgnikiem jednoramiennym o długości 1,5 m i wysokości 1 m. Słupy te posadowić na fundamentach przewidzianych do danego typu słupa. Słupy winny być wyposażone w listwę zaciskową i zabezpieczenie lampy wkładką topikową Bi-Wts 6A. 4. Zasilanie oświetlenie. Latarnie będą zasilane kablem ziemnym YAKXS 4x25 mm 2 ze stacji transformatorowej Skotnickiego nr z szafki oświetlenia ulicznego. Od stacji transformatorowej ułożyć kabel YAKXS 4x35 mm 2 w pobliże słupa nr 1/89 przy ul. Skotnickiego (przy skrzyżowaniu z ul. Grunwaldzką). Obok słupa ustawić szafkę o wymiarach 40x80 cm i wprowadzić do niej projektowany kabel. Istniejący kabel YAKXS 4x25 mm 2 (zasilający istniejące oświetlenie ul. Grunwaldzkiej i ul. Brzozowej) zdemontować ze słupa nr 1/89 i wprowadzić do zaprojektowanego złącza celem zasilenia z zaprojektowanego kabla. Istniejące oświetlenie ul. Grunwaldzkiej i ul. Brzozowej zasilane jest obecnie ze słupa nr 1/89 przy ul. Skotnickiego (napięcie ze stacji Skotnickiego ) oraz ze słupa nr 4 przy ul. Brzozowej (napięcie ze stacji Strzelecka ) ze stałym podziałem napięcia przy słupie nr 4 (narożny przy kościele). Przed przyłączeniem istniejącego oświetlenia do zaprojektowanego kabla należy: podział napięcia w słupie nr 4 w istniejącym oświetleniu przenieść do słupa nr 1 (pierwszy od ul. Strzeleckiej) od strony ul. Strzeleckiej; sprawdzić połączenia i ewentualnie dokonać poprawek, tak aby kolejne latarnie zasilane były z kolejnych faz.

24 Z projektowanego złącza wyprowadzić kabel YAKXS 4x25 mm 2 w kierunku ulicy Krudowskiego. Latarnie zasilić zgodnie z projektem zagospodarowania terenu rys. nr 1 Kabel układać na podsypce z piasku ogólnobudowlanego o grubości 10 cm (po ułożeniu kabel przysypać identyczną warstwa piasku). W odległości 25 cm nad kablem ułożyć folię koloru niebieskiego o szerokości 30 cm. W miejscach krzyżowania projektowanego kabla nn z istniejącymi kablami nn zachować minimalną odległość pionową 0,15 m. Kable istniejące chronić osłonami dzielonymi A110PS AROT. W miejscach krzyżowania projektowanego kabla nn z istniejącymi kablami i kanalizacją telekomunikacyjną zachować minimalną odległość pionową 0,5 m (skrzyżowanie wykonać zgodnie z normą ZN-96 TP S.A.-004). Kabel chronić osłoną dzieloną A83PS AROT, a kanalizację A160 PS AROT. W miejscach krzyżowania projektowanego kabla z istniejącymi wodociągami i kanalizacjami kabel chronić rurą DVK75 AROT. Słupy latarni połączyć z przewodem ochronno neutralnym, który przy słupach nr 1 i nr 15 uziemić (rezystancja uziemienia poniżej 5 Ω). Latarnie zasilić kolejno z różnych faz. Kabel układać faliście na podstawowej głębokości 0,7 m. Pod wjazdami na posesje kabel układać metoda odkrywkową w rurze np. DVK-75 AROT na głębokości 1 m. Pozostawić zapasy kablowe o długości 1 m po obu stronach latarń. Należy również zachować minimalną odległość pionową 0,5 m od rurociągów. Obok latarni nr 9 przeciąć kabel zasilający istniejące oświetlenie między budynkami ZGM. Z latarni wyprowadzić nowy kabel i połączyć z istniejącym przeciętym kablem za pomocą mufy kablowej. Jeśli by była taka możliwość istniejący kabel należy odkopać na długości umożliwiającej wprowadzenie go do projektowanej lampy nr 9 i kabel przełożyć na nową trasę. Istniejące oświetlenie zasilić jednofazowo poprzez zabezpieczenie wkładką topikową D01-6A. Na kablu po obu stronach przepustów kablowych oraz przy słupach po obu stronach i po trasie co 10 m założyć opaski kablowe informacyjne o treści Oświetlenie uliczne; słup nr.- słup nr.; 0,4 kv; YAKXS 4x25; Urząd Miejski; Całość prac wykonać zgodnie z rys. nr nr 1 i 2 oraz zgodnie z obowiązującymi przepisami i normami przez firmę posiadającą odpowiednie uprawnienia i wymaganą wiedzę fachową pod stałym nadzorem. 5. Szafka oświetlenia ulicznego. Istniejąca szafkę oświetlenia ulicznego na stacji transf. Skotnickiego przebudować. Wymienić istniejąca obudowę na większą o wymiarach 40x60 cm na obudowę 53x60 cm. W szafce dodatkowo zamontować rozłącznik bezpiecznikowy trójfazowy np. STV D02 3p Eti. Przyłączyć do niego (poprzez listwę zaciskową) projektowany kabel. Rozłącznik wyposażyć we

25 wkładki topikowe Bi-Wtz-16A. Kabel wyprowadzić z szafki w rurze BE50 AROT. 6. Ochrona przed dotykiem pośrednim. Ochronę przed dotykiem pośrednim realizować przez samoczynne szybkie odłączenie napięcia w układzie TN-C (zerowanie) oraz TN-C-S dla opraw przy pomocy odpowiednio dobranych wkładek topikowych. 7. Uwagi dodatkowe. Przed przystąpieniem do prac wykonawca winien zapoznać się z uwagami zawartymi w opinii nr 340/2012 Zespołu Uzgadniania Dokumentacji Projektowej. Szczególna uwagę zwracać przy pracach ziemnych w pobliżu punktów osnowy geodezyjnej.

26 Współrzędne punktów charakterystycznych dla projektowanego kabla oświetleniowego przy ul. Skotnickiego, ul. Grunwaldzkiej i ul. Krudowskiego w Łowiczu. Punkt X Y 1 St. tr , ,41 2 e , ,03 3 e , ,77 4 e , ,33 5 e , ,44 6 e , ,59 7 e , ,89 8 e , ,81 9 e , ,46 10 e , ,73 11 e , ,84 12 e , ,36 13 e , ,25 14 ZK , ,78 15 e , ,25 16 e , ,69 17 e , ,91 18 e , ,77 19 e , ,89 20 e ,099, ,21 21 e , ,07 22 Sł. nr , ,98 23 Sł. nr , ,65 24 Sł. nr , ,37 25 Sł. nr , ,05 26 e , ,65 27 Sł. nr , ,67 28 e , ,72 29 e , ,50 30 Sł. nr , ,72 31 e , ,58 e22' , ,50 32 Sł. nr , ,81 33 e , ,53 34 e , ,11 35 e , ,02 36 e , ,82 37 e , ,12 38 Sł. nr , ,18 39 e , ,25 40 e , ,66

27 Punkt X Y 41 Sł. nr , ,41 42 Sł. nr , ,12 43 e , ,31 44 Sł. nr , ,19 45 e , ,68 46 e , ,09 47 Sł. nr , ,41

28 OBLICZENIA TECHNICZNE 1. Dobór przewodów. Obliczeń dokonuje dla 11 latarni projektowanych oraz 13 istniejących Dobór i sprawdzenie przewodów na obciążenie oraz dobór zabezpieczeń przewodów. Dane do wyliczeń: ilość projektowanych opraw oświetleniowych o mocy 70 W- 11 szt. ilość istniejących opraw oświetleniowych o mocy 70 W - 13 szt. Moc zainstalowana i moc szczytowa oświetlenia: P i = P s = 24 * 70 = 1680 W Prąd nominalny obwodu: 1680 I n = ,8 =3,1 A Prąd rozruchu w obwodzie: I r = 3,1 * 1,8 = 5,58 A Przyjmuję zabezpieczenie obwodu wkładkami Bi-Wtz 16 A oraz kabel zasilający YAKXS 4x25 mm 2, dla którego obciążalność długotrwała wynosi 110 A, a obciążalność dopuszczalna długotrwale wynosi ze względu na ułożenie w przepustach kablowych: I dd = 110 * 0,74 = 81,4 A Dla spełnienia wymogów odpowiedniego zabezpieczenie przewodów musi być zastosowana koordynacja urządzeń zabezpieczających: I n I b I dd I zz 1,45* I dd gdzie:i n prąd nominalny w obwodzie 3,1 A I b prąd znamionowy zabezpieczenia obwodu 16 A I dd obciąż. dopuszczalna długotrwale kabla YAKXS 4x25 mm 2 81,4 A I zz prąd zadziałania zabezpieczenia (1,6*I b = 1,6*16 = 25,6 A) 25,6 A 3,1 A 16 A 81,4 A 1,6 * 16 = 25,6 1,45 * 81,4 = 118,03 A Pod względem dopuszczalnego obciążenia projektowany kabel spełnia wymagane warunki.

29 Sprawdzenie skuteczności ochrony przed dotykiem pośrednim. Do wyliczeń przyjmuje zwarcie w lampie nr 11 (przy ul. Armii Krajowej), gdyż jest ona najbardziej oddalona od stacji transformatorowej. Dane dodatkowe: - transformator S kva rezystancja transformatora R t - 0,0118 Ω/f reaktancja transformatora X t - 0,0262 Ω/f - długość kabla YAKXS 4x25 mm 2 L m rezystancja kabla YAKXS 4x25 mm 2 Rk - 1,12 Ω/km reaktancja kabla j. w. Xk - 0,075 Ω/km Wyliczenie impedancji obwodu przy zwarciu w projektowanej lampie nr 11 przy ul. Armii Krajowej: R = 0, * (0,604 * 1,12 )) = 1,3648 Ω X = 0, * (0,604 * 0,075)) = 0,1168 Ω Z = 1, , =1,37Ω Prąd zwarcia w obwodzie: I z = 0, ,37 =134A Prąd wyłączalny przy zabezpieczeniu obwodu wkładka topikowa Bi-Wtz-16A: I w = 7,56 * 16 = 120,96 A Ochrona jest skuteczna gdyż: I z = 130 A > Iw = 120,96 A 1.3. Spadek napięcia w linii oświetlenia ulicznego. Na odcinku od stacji transformatorowej do ostatniej latarni (nr 15) projektowanego oświetlenia przy ul. Młodzieżowej. Spadek napięcia w projektowanym kablu: - linia zastępcza: l z = 10 87, , , , , , , , , , , , , ,5 8 = ,5 =287,21 m 2100 spadek napięcia: Δ u % = , =0,43%<4,5%

30 ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH L.p. Nazwa materiału J. m. Ilość 1 Kabel YAKXS 4x25 mm 2 m Oprawy OUSb-70 ELGO szt Źródła światła sodowe 70 W szt Słup ośw. 7 m sześcio lub ośmiokątny z blachy min. 3 mm szt Fundament do słupów j.w. szt Elementy montażowe do fundamentu j.w. szt Wysięgnik 1,5 m; α-15 ; jednoramienny (W16/1/1/1,5) szt Wkładka topikowa bezpiecznika instalacyjnego typu Bi-Wts 6A szt Wkładka topikowa D02 16 A szt Bednarka ocynkowana FeZn 25x4 mm kg Pręt miedziowany φ 16 mm, dł. 1,5 m szt Łącznik płaskownik-pręt szt Grot GS16 (do prętów j.w.) szt Rozłącznik izolacyjny STV D02 3p szt Rura osłonowa typu DVK75 AROT m Przewód YDY 3x2,5 mm 2 m Opaski kablowe informacyjne OKi szt Folia kablowa kalandrowana niebieska o szerokości 0,3 m m Piasek ogólnobudowlany m Tabliczka bezpiecznikowa złącze IZK szt Osłona dzielona A110PS m Osłona dzielona A160PS m 4 23 Osłona dzielona A83PS m 6 24 Rura osłonowa typu BE50 AROT m 2 25 Słupek oznacznikowy szt Rozłącznik izolacyjny ARS 00 szt Obudowa OSZ 53x60 z daszkiem szt Obudowa OSZ 40x80 z fundamentem i daszkiem szt. 1 Inne drobne materiały

31

32

33

34 RZUT POZIOMY RZUT PIONOWY > 1,0 m > 0,7 m > 0,7 m PROJ. KABEL n. n. W RURZE SRS 75 "AROT" Temat: Skrzy owanie projektowanego kabla z ulicami Adres: OWICZ, UL. KRUDOWSKIEGO Inwestor: GMINA MIASTO OWICZ STARY RYNEK 1; OWICZ Projektant: in. ZBIGNIEW UCZCIWEK Podpis Opracowa³: mgr in. Andrzej Uczciwek Skala: Data: Specjalnoœæ: Sieci i instalacje elektryczne Nr upr. 51/89 Sk-ce Podpis Nr rys. 3

35 2,20 0,30 0,85 0,70 0,85 0,30 istniej¹cy kabel energetyczny > 0,15 m os³ona dzielona A110 PS lub A160PS AROT L = 2 m 0,75 0,15 0,40 0,15 0,75 proj. kabel n.n. YAKXS 4x25 mm 2 UWAGA: W miejscu skrzy owania projektowanego kabla elektroenergetycznego z istniej¹cym kablem elektroenergetycznym wykopy wykonywaæ rêcznie. OPIS PRZEBIEGU ZABEZPIECZENIA KABLA 1. Odkopaæ kabel elektroenergetyczny w miejscu skrzy owania na d³ugoœci oko³o 2,2 m. 2. Wykonaæ wykop pod kabel oœwietleniowy. 3. Na³o yæ os³onê dzielon¹ A 110 PS lub A160 PS AROT na istniej¹cy kabel, opieraj¹c koñce os³ony po 75 cm na gruncie rodzimym - nienaruszonym w czasie uk³adania kabla oœwietleniowego. 4. Os³onê dzielon¹ zabezpieczyæ przed przedostawaniem siê wody. KOLEJNOŒÆ WYKONYWANIA ROBÓT 1. Rêczne odkopanie kabla istniej¹cego 2. Zabezpieczenie kabla przed uszkodzeniem. 3. U³o enie kabla oœwietleniowego. 4. Odbiór zabezpieczenia kabla przez w³aœciciela (ZE). 6. Zasypanie wykopów. Temat: Skrzy owania proj. kabla z istniej¹cymi kablami elektroenergetycznymi Adres: OWICZ, UL. KRUDOWSKIEGO Inwestor: GMINA MIASTO OWICZ STARY RYNEK 1; OWICZ Projektant: in. ZBIGNIEW UCZCIWEK Podpis Opracowa³:. mgr in. Andrzej Uczciwek Skala: Data: Specjalnoœæ: Sieci i instalacje elektryczne Nr upr. 51/89 Sk-ce Podpis Nr rys. 4

36 RZUT POZIOMY Kanalizacja Proj. Kabel RZUT PIONOWY Proj. kabel n.n. w rurze os³onowej DVK 75 AROT 0,7 m Kanalizacja > a Temat: Skrzy owania proj. kabla z kanalizacj¹ a = 0,25 m + d d - œrednica krzy owanego ruroci¹gu Adres: OWICZ, UL. KRUDOWSKIEGO Inwestor: GMINA MIASTO OWICZ STARY RYNEK 1; OWICZ Projektant: in. ZBIGNIEW UCZCIWEK Podpis Opracowa³: mgr in. Andrzej Uczciwek Skala: Data: Specjalnoœæ: Sieci i instalacje elektryczne Nr upr. 51/89 Sk-ce Podpis Nr rys. 5

37 RZUT POZIOMY RUROCI G WODNY PROJ. KABLEL nn RZUT PIONOWY Proj. kabel n.n. w rurze os³onowej DVK 75 AROT 0,7 m RUROCI G WODNY >0,5 m Temat: Skrzy owania proj. kabla z istniej¹cymi wodoci¹gami Adres: OWICZ, UL. KRUDOWSKIEGO Inwestor: GMINA MIASTO OWICZ STARY RYNEK 1; OWICZ Projektant: in. ZBIGNIEW UCZCIWEK Podpis Opracowa³:. mgr in. Andrzej Uczciwek Skala: Data: Specjalnoœæ: Sieci i instalacje elektryczne Nr upr. 51/89 Sk-ce Podpis Nr rys. 6

38 2,00 0,30 0,85 0,50 0,85 0,30 istniej¹ca kanalizacja telefoniczna > 0,5 m os³ona dzielona A160 PS AROT L = 2 m 0,75 0,15 0,20 0,15 0,75 proj. kabel n.n. UWAGA: W miejscu skrzy owania projektowanego kabla elektroenergetycznego z istniej¹c¹ kanalizacj¹ telefoniczn¹ wykopy wykonywaæ rêcznie. OPIS PRZEBIEGU ZABEZPIECZENIA KABLA 1. Odkopaæ kanalizacjê telefoniczn¹ w miejscu skrzy owania na d³ugoœci oko³o 2,2 m. 2. Wykonaæ wykop pod kablowe przy³¹cze elektroenergetyczne. 3. Na³o yæ os³onê dzielon¹ A 160 PS AROT na kanalizacjê telefoniczn¹, opieraj¹c koñce os³ony po 75 cm na gruncie rodzimym - nienaruszonym w czasie uk³adania przy³¹cza elektroenergetycznego. 4. Os³onê dzielon¹ zabezpieczyæ przed przedostawaniem siê wody. KOLEJNOŒÆ WYKONYWANIA ROBÓT 1. Rêczne odkopanie kanalizacji telefonicznej. 2. Zabezpieczenie kanalizacji przed uszkodzeniem. 3. U³o enie kabla przy³¹cza elektroenergetycznego. 4. Odbiór zabezpieczenia kanalizacji przez TP SA 6. Zasypanie wykopów. Temat: Projekt skrzy owania linii kablowyej z kanalizacj¹ telefoniczn¹ Adres: OWICZ, UL. KRUDOWSKIEGO Inwestor: GMINA MIASTO OWICZ STARY RYNEK 1; OWICZ Projektant: in. ZBIGNIEW UCZCIWEK Podpis Opracowa³: mgr in. Andrzej Uczciwek Podpis Skala: Data: Nr rys Specjalnoœæ: Sieci i instalacje elektryczne Nr upr. 51/89 Sk-ce 7

39 2,00 0,30 0,85 0,50 0,85 0,30 istniej¹cy kabel telefoniczny > 0,5 m os³ona dzielona A83 PS AROT L = 2 m 0,75 0,15 0,20 0,15 0,75 proj. kabel n.n. YAKXS 4x25 mm 2 UWAGA: W miejscu skrzy owania projektowanego kabla elektroenergetycznego z istniej¹cym kablem telefonicznym wykopy wykonywaæ rêcznie. OPIS PRZEBIEGU ZABEZPIECZENIA KABLA 1. Odkopaæ kabel telefoniczny w miejscu skrzy owania na d³ugoœci oko³o 2,2 m. 2. Wykonaæ wykop pod kablowe przy³¹cze elektroenergetyczne. 3. Na³o yæ os³onê dzielon¹ A 83 PS AROT na kabel telefoniczny, opieraj¹c koñce os³ony po 75 cm na gruncie rodzimym - nienaruszonym w czasie uk³adania przy³¹cza elektroenergetycznego. 4. Os³onê dzielon¹ zabezpieczyæ przed przedostawaniem siê wody. KOLEJNOŒÆ WYKONYWANIA ROBÓT 1. Rêczne odkopanie kabla telefonicznego. 2. Zabezpieczenie kabla przed uszkodzeniem. 3. U³o enie kabla przy³¹cza elektroenergetycznego. 4. Odbiór zabezpieczenia kabla przez TP SA 6. Zasypanie wykopów. Temat: Projekt skrzy owania linii kablowych z kablami telefonicznymi Adres: OWICZ, UL. KRUDOWSKIEGO Inwestor: GMINA MIASTO OWICZ STARY RYNEK 1; OWICZ Projektant: in. ZBIGNIEW UCZCIWEK Podpis Opracowa³: mgr in. Andrzej Uczciwek Skala: Data: Specjalnoœæ: Sieci i instalacje elektryczne Nr upr. 51/89 Sk-ce Podpis Nr rys. 8
