Projekt budowlany. Budowa linii kablowej nn-0,4 kv oświetlenia ciągu pieszo-rowerowego w Malborku przy ul. Zakopiańskiej.

Transkrypt

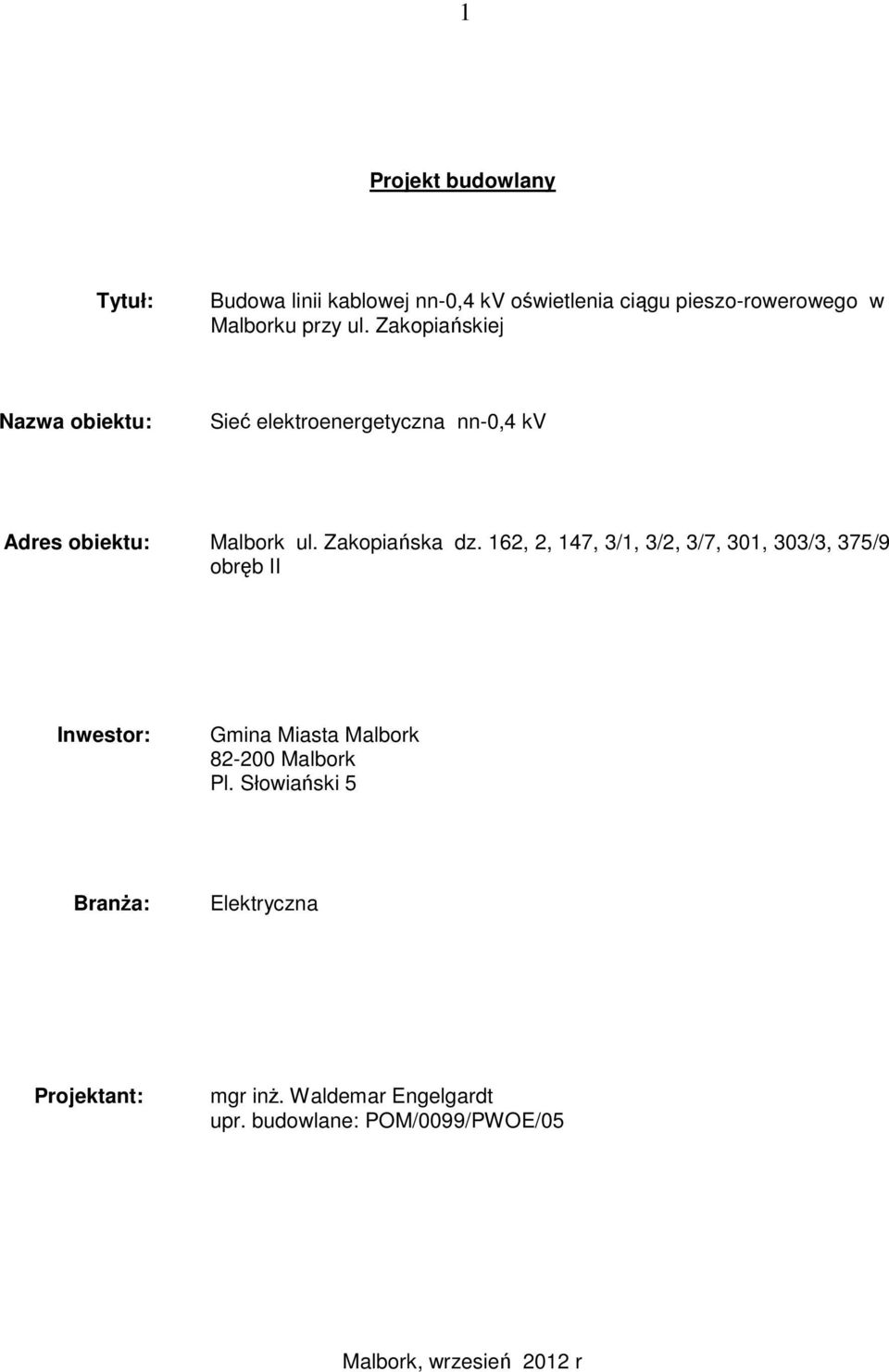

1 1 Projekt budowlany Tytuł: Budowa linii kablowej nn-0,4 kv oświetlenia ciągu pieszo-rowerowego w Malborku przy ul. Zakopiańskiej Nazwa obiektu: Sieć elektroenergetyczna nn-0,4 kv Adres obiektu: Malbork ul. Zakopiańska dz. 16,, 147, 3/1, 3/, 3/7, 301, 303/3, 375/9 obręb II Inwestor: Gmina Miasta Malbork 8-00 Malbork Pl. Słowiański 5 Branża: Elektryczna Projektant: mgr inż. Waldemar Engelgardt upr. budowlane: POM/0099/PWOE/05 Malbork, wrzesień 01 r

2 Spis treści Karta tytułowa 1 Spis treści 1.0 Opis techniczny Podstawa opracowania 3 1. Dane wyjściowe do projektu Zakres opracowania 3.0 Budowa linii kablowej oświetlenia drogowego 3.1 Stan istniejący 3. Budowa linii kablowej nn-0,4 kv, typu YAKXS 4x35 mm Ochrona od porażeń Uwagi końcowe Informacje dotyczące bezpieczeństwa i ochrony zdrowia 4.0 Obliczenia techniczne Dobór zabezpieczeń, przekroje przewodów 8 4. Obliczenie warunków samoczynnego wyłączenia zasilania Obliczenia spadku napięcia Zestawienie materiałów 10 Oświadczenie Część formalno prawna, karty katalogowe odpis warunków przyłączenia+ uzgodnienia. Rysunki Plan zasilania oświetlenia drogowego rys E-1 Plan zasilania oświetlenia drogowego rys E- Plan zasilania oświetlenia drogowego rys E-3 Schemat zasilania rys E

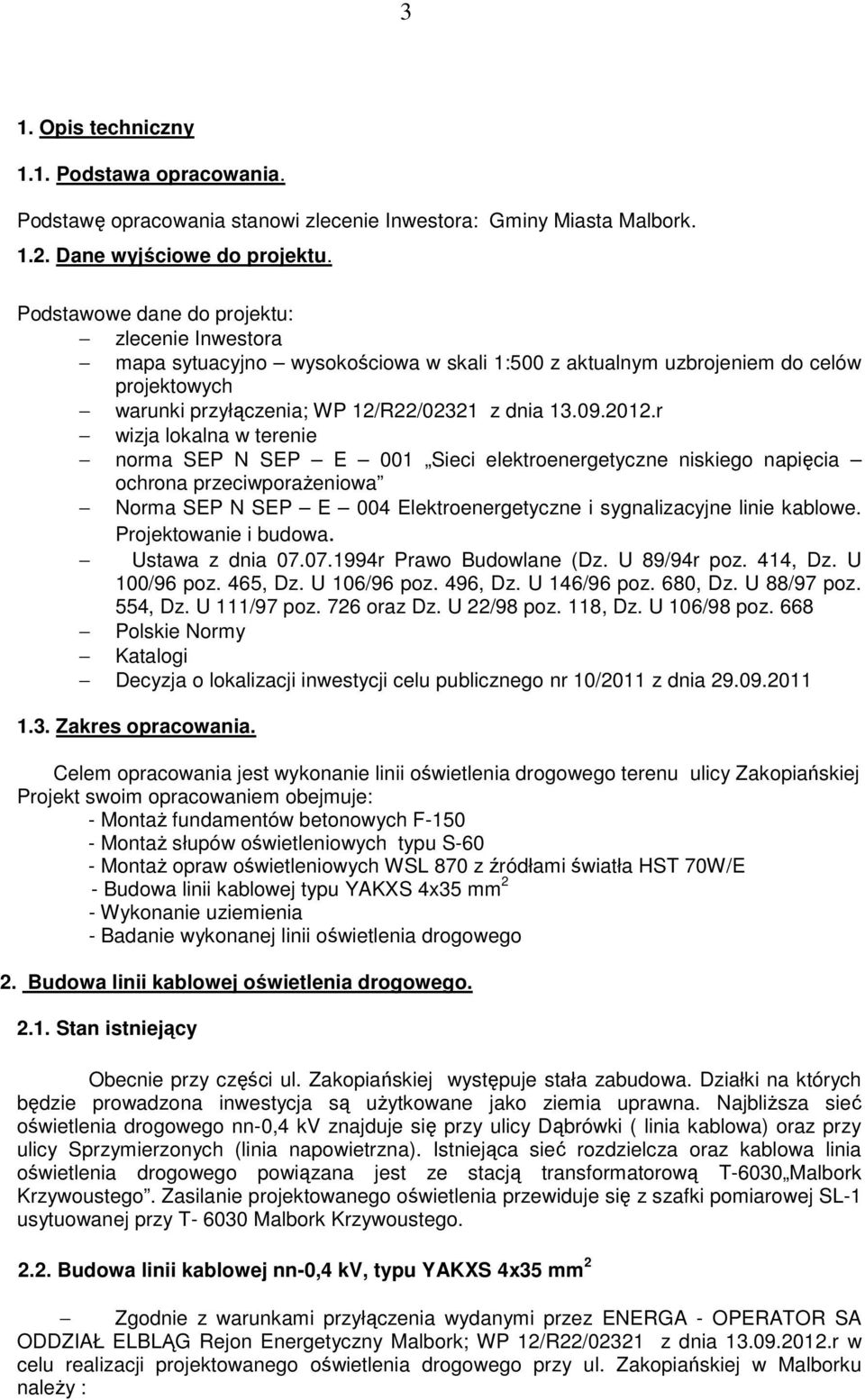

3 3 1. Opis techniczny 1.1. Podstawa opracowania. Podstawę opracowania stanowi zlecenie Inwestora: Gminy Miasta Malbork. 1.. Dane wyjściowe do projektu. Podstawowe dane do projektu: zlecenie Inwestora mapa sytuacyjno wysokościowa w skali 1:500 z aktualnym uzbrojeniem do celów projektowych warunki przyłączenia; WP 1/R/031 z dnia r wizja lokalna w terenie norma SEP N SEP E 001 Sieci elektroenergetyczne niskiego napięcia ochrona przeciwporażeniowa Norma SEP N SEP E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Ustawa z dnia r Prawo Budowlane (Dz. U 89/94r poz. 414, Dz. U 100/96 poz. 465, Dz. U 106/96 poz. 496, Dz. U 146/96 poz. 680, Dz. U 88/97 poz. 554, Dz. U 111/97 poz. 76 oraz Dz. U /98 poz. 118, Dz. U 106/98 poz. 8 Polskie Normy Katalogi Decyzja o lokalizacji inwestycji celu publicznego nr 10/011 z dnia Zakres opracowania. Celem opracowania jest wykonanie linii oświetlenia drogowego terenu ulicy Zakopiańskiej Projekt swoim opracowaniem obejmuje: - Montaż fundamentów betonowych F Montaż słupów oświetleniowych typu S-60 - Montaż opraw oświetleniowych WSL 870 z źródłami światła HST 70W/E - Budowa linii kablowej typu YAKXS 4x35 mm - Wykonanie uziemienia - Badanie wykonanej linii oświetlenia drogowego. Budowa linii kablowej oświetlenia drogowego..1. Stan istniejący Obecnie przy części ul. Zakopiańskiej występuje stała zabudowa. Działki na których będzie prowadzona inwestycja są użytkowane jako ziemia uprawna. Najbliższa sieć oświetlenia drogowego nn-0,4 kv znajduje się przy ulicy Dąbrówki ( linia kablowa) oraz przy ulicy Sprzymierzonych (linia napowietrzna). Istniejąca sieć rozdzielcza oraz kablowa linia oświetlenia drogowego powiązana jest ze stacją transformatorową T-6030 Malbork Krzywoustego. Zasilanie projektowanego oświetlenia przewiduje się z szafki pomiarowej SL-1 usytuowanej przy T Malbork Krzywoustego... Budowa linii kablowej nn-0,4 kv, typu YAKXS 4x35 mm Zgodnie z warunkami przyłączenia wydanymi przez ENERGA - OPERATOR SA ODDZIAŁ ELBLĄG Rejon Energetyczny Malbork; WP 1/R/031 z dnia r w celu realizacji projektowanego oświetlenia drogowego przy ul. Zakopiańskiej w Malborku należy :

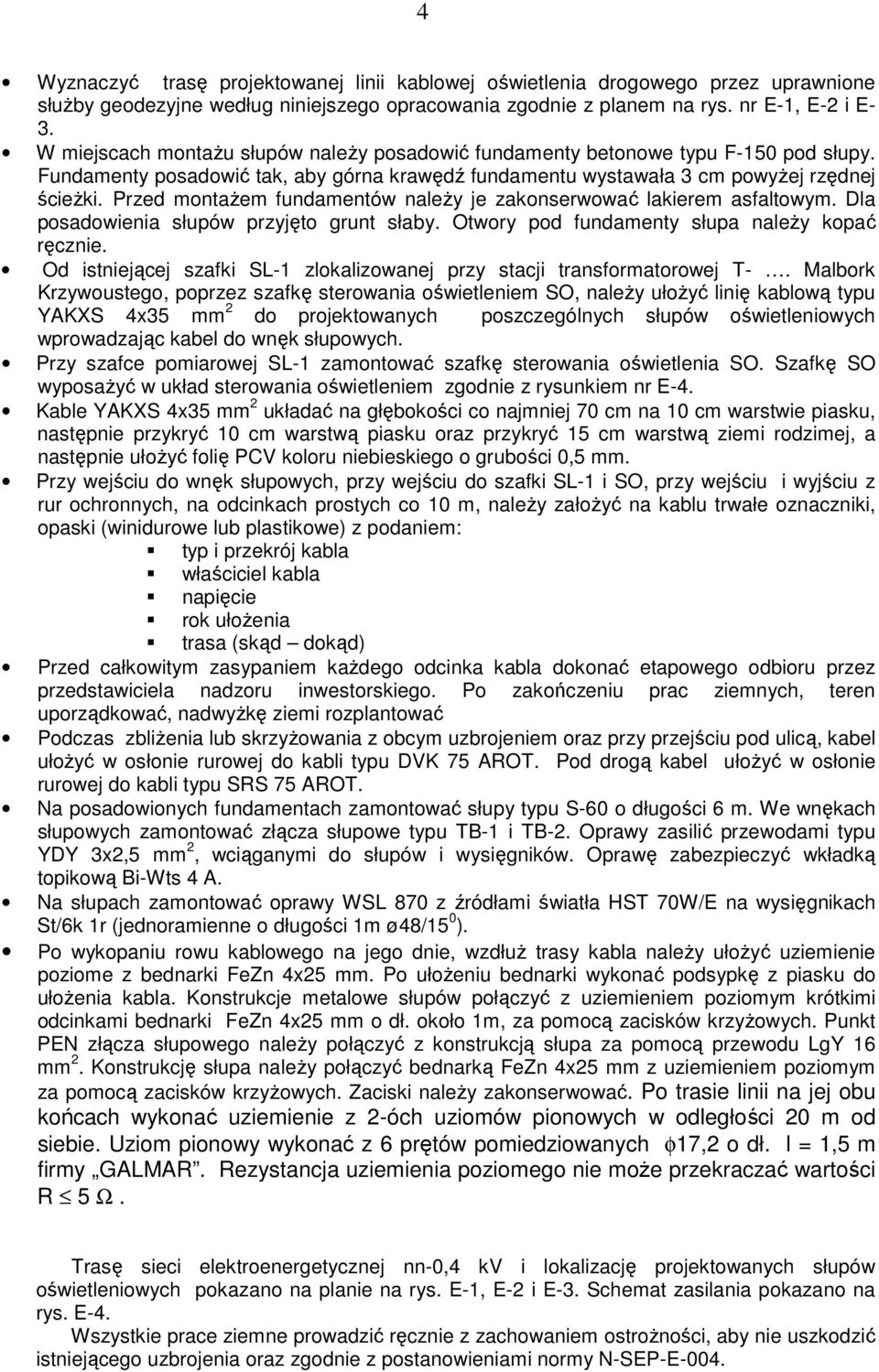

4 4 Wyznaczyć trasę projektowanej linii kablowej oświetlenia drogowego przez uprawnione służby geodezyjne według niniejszego opracowania zgodnie z planem na rys. nr E-1, E- i E- 3. W miejscach montażu słupów należy posadowić fundamenty betonowe typu F-150 pod słupy. Fundamenty posadowić tak, aby górna krawędź fundamentu wystawała 3 cm powyżej rzędnej ścieżki. Przed montażem fundamentów należy je zakonserwować lakierem asfaltowym. Dla posadowienia słupów przyjęto grunt słaby. Otwory pod fundamenty słupa należy kopać ręcznie. Od istniejącej szafki SL-1 zlokalizowanej przy stacji transformatorowej T-. Malbork Krzywoustego, poprzez szafkę sterowania oświetleniem SO, należy ułożyć linię kablową typu YAKXS 4x35 mm do projektowanych poszczególnych słupów oświetleniowych wprowadzając kabel do wnęk słupowych. Przy szafce pomiarowej SL-1 zamontować szafkę sterowania oświetlenia SO. Szafkę SO wyposażyć w układ sterowania oświetleniem zgodnie z rysunkiem nr E-4. Kable YAKXS 4x35 mm układać na głębokości co najmniej 70 cm na 10 cm warstwie piasku, następnie przykryć 10 cm warstwą piasku oraz przykryć 15 cm warstwą ziemi rodzimej, a następnie ułożyć folię PCV koloru niebieskiego o grubości 0,5 mm. Przy wejściu do wnęk słupowych, przy wejściu do szafki SL-1 i SO, przy wejściu i wyjściu z rur ochronnych, na odcinkach prostych co 10 m, należy założyć na kablu trwałe oznaczniki, opaski (winidurowe lub plastikowe) z podaniem: typ i przekrój kabla właściciel kabla napięcie rok ułożenia trasa (skąd dokąd) Przed całkowitym zasypaniem każdego odcinka kabla dokonać etapowego odbioru przez przedstawiciela nadzoru inwestorskiego. Po zakończeniu prac ziemnych, teren uporządkować, nadwyżkę ziemi rozplantować Podczas zbliżenia lub skrzyżowania z obcym uzbrojeniem oraz przy przejściu pod ulicą, kabel ułożyć w osłonie rurowej do kabli typu DVK 75 AROT. Pod drogą kabel ułożyć w osłonie rurowej do kabli typu SRS 75 AROT. Na posadowionych fundamentach zamontować słupy typu S-60 o długości 6 m. We wnękach słupowych zamontować złącza słupowe typu TB-1 i TB-. Oprawy zasilić przewodami typu YDY 3x,5 mm, wciąganymi do słupów i wysięgników. Oprawę zabezpieczyć wkładką topikową Bi-Wts 4 A. Na słupach zamontować oprawy WSL 870 z źródłami światła HST 70W/E na wysięgnikach St/6k 1r (jednoramienne o długości 1m ø48/15 0 ). Po wykopaniu rowu kablowego na jego dnie, wzdłuż trasy kabla należy ułożyć uziemienie poziome z bednarki FeZn 4x5 mm. Po ułożeniu bednarki wykonać podsypkę z piasku do ułożenia kabla. Konstrukcje metalowe słupów połączyć z uziemieniem poziomym krótkimi odcinkami bednarki FeZn 4x5 mm o dł. około 1m, za pomocą zacisków krzyżowych. Punkt PEN złącza słupowego należy połączyć z konstrukcją słupa za pomocą przewodu LgY 16 mm. Konstrukcję słupa należy połączyć bednarką FeZn 4x5 mm z uziemieniem poziomym za pomocą zacisków krzyżowych. Zaciski należy zakonserwować. Po trasie linii na jej obu końcach wykonać uziemienie z -óch uziomów pionowych w odległości 0 m od siebie. Uziom pionowy wykonać z 6 prętów pomiedziowanych φ17, o dł. l 1,5 m firmy GALMAR. Rezystancja uziemienia poziomego nie może przekraczać wartości R 5 Ω. Trasę sieci elektroenergetycznej nn-0,4 kv i lokalizację projektowanych słupów oświetleniowych pokazano na planie na rys. E-1, E- i E-3. Schemat zasilania pokazano na rys. E-4. Wszystkie prace ziemne prowadzić ręcznie z zachowaniem ostrożności, aby nie uszkodzić istniejącego uzbrojenia oraz zgodnie z postanowieniami normy N-SEP-E-004.

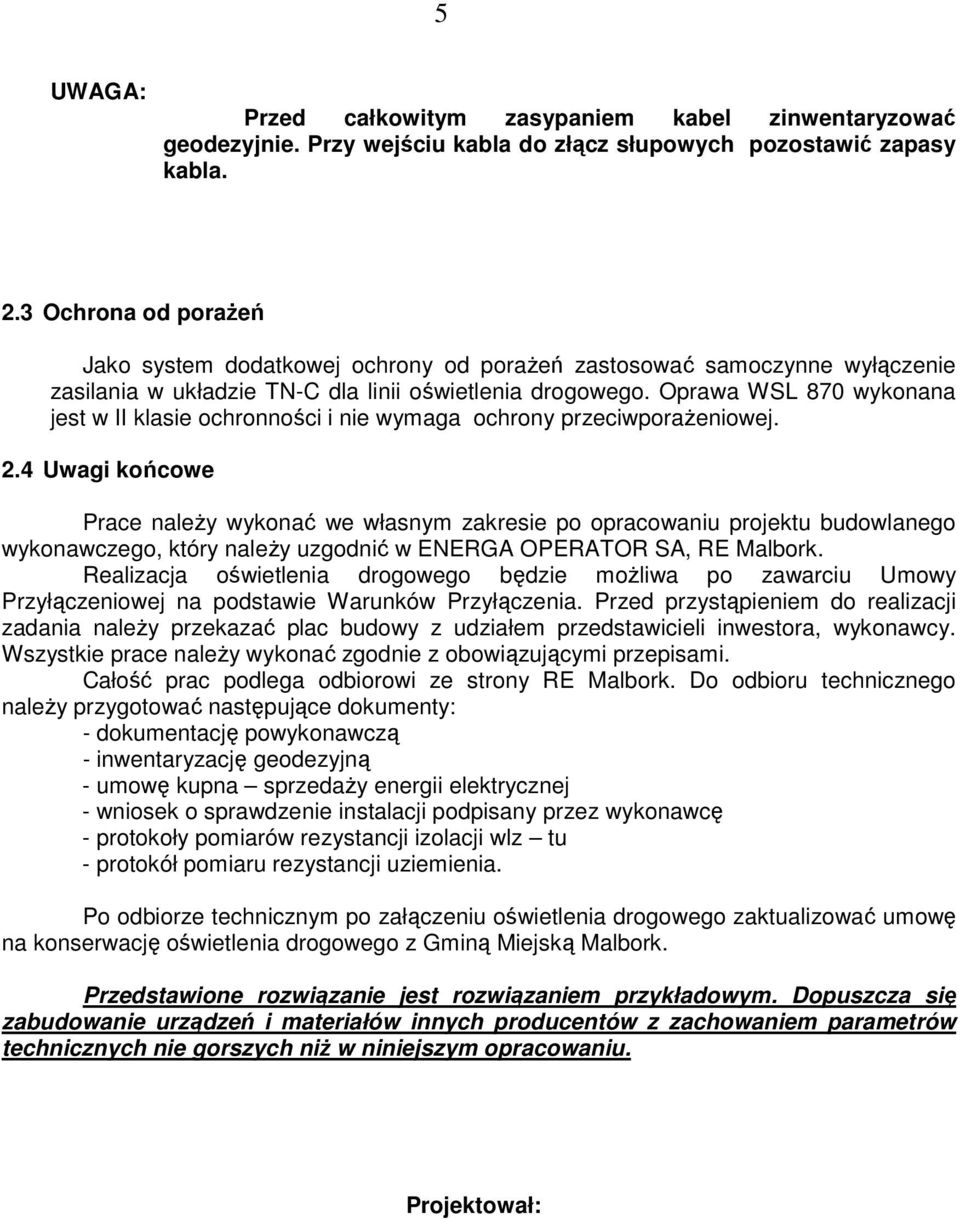

5 5 UWAGA: Przed całkowitym zasypaniem kabel zinwentaryzować geodezyjnie. Przy wejściu kabla do złącz słupowych pozostawić zapasy kabla..3 Ochrona od porażeń Jako system dodatkowej ochrony od porażeń zastosować samoczynne wyłączenie zasilania w układzie TN-C dla linii oświetlenia drogowego. Oprawa WSL 870 wykonana jest w II klasie ochronności i nie wymaga ochrony przeciwporażeniowej..4 Uwagi końcowe Prace należy wykonać we własnym zakresie po opracowaniu projektu budowlanego wykonawczego, który należy uzgodnić w ENERGA OPERATOR SA, RE Malbork. Realizacja oświetlenia drogowego będzie możliwa po zawarciu Umowy Przyłączeniowej na podstawie Warunków Przyłączenia. Przed przystąpieniem do realizacji zadania należy przekazać plac budowy z udziałem przedstawicieli inwestora, wykonawcy. Wszystkie prace należy wykonać zgodnie z obowiązującymi przepisami. Całość prac podlega odbiorowi ze strony RE Malbork. Do odbioru technicznego należy przygotować następujące dokumenty: - dokumentację powykonawczą - inwentaryzację geodezyjną - umowę kupna sprzedaży energii elektrycznej - wniosek o sprawdzenie instalacji podpisany przez wykonawcę - protokoły pomiarów rezystancji izolacji wlz tu - protokół pomiaru rezystancji uziemienia. Po odbiorze technicznym po załączeniu oświetlenia drogowego zaktualizować umowę na konserwację oświetlenia drogowego z Gminą Miejską Malbork. Przedstawione rozwiązanie jest rozwiązaniem przykładowym. Dopuszcza się zabudowanie urządzeń i materiałów innych producentów z zachowaniem parametrów technicznych nie gorszych niż w niniejszym opracowaniu. Projektował:

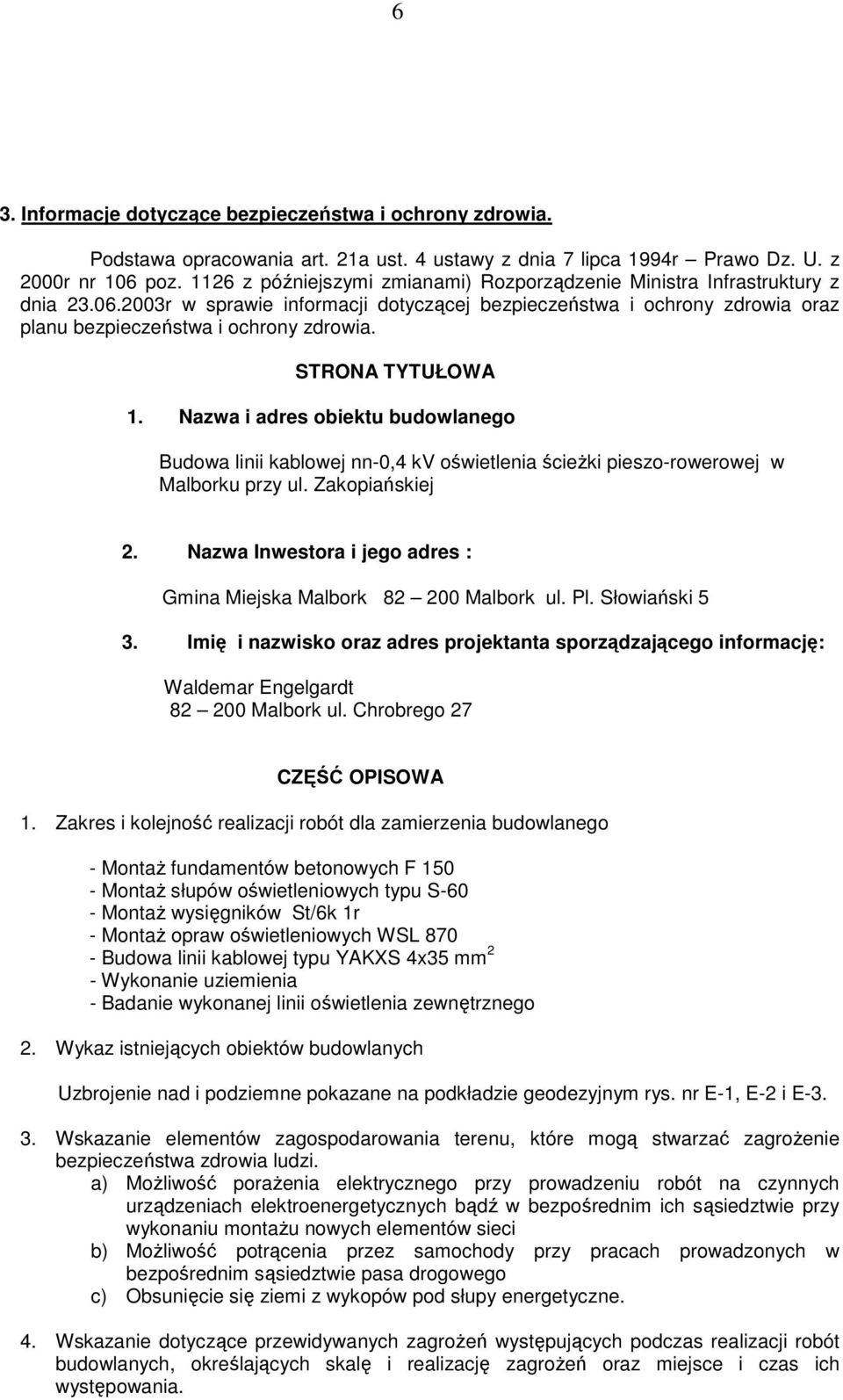

6 6 3. Informacje dotyczące bezpieczeństwa i ochrony zdrowia. Podstawa opracowania art. 1a ust. 4 ustawy z dnia 7 lipca 1994r Prawo Dz. U. z 000r nr 106 poz. 116 z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. STRONA TYTUŁOWA 1. Nazwa i adres obiektu budowlanego Budowa linii kablowej nn-0,4 kv oświetlenia ścieżki pieszo-rowerowej w Malborku przy ul. Zakopiańskiej. Nazwa Inwestora i jego adres : Gmina Miejska Malbork 8 00 Malbork ul. Pl. Słowiański 5 3. Imię i nazwisko oraz adres projektanta sporządzającego informację: Waldemar Engelgardt 8 00 Malbork ul. Chrobrego 7 CZĘŚĆ OPISOWA 1. Zakres i kolejność realizacji robót dla zamierzenia budowlanego - Montaż fundamentów betonowych F Montaż słupów oświetleniowych typu S-60 - Montaż wysięgników St/6k 1r - Montaż opraw oświetleniowych WSL Budowa linii kablowej typu YAKXS 4x35 mm - Wykonanie uziemienia - Badanie wykonanej linii oświetlenia zewnętrznego. Wykaz istniejących obiektów budowlanych Uzbrojenie nad i podziemne pokazane na podkładzie geodezyjnym rys. nr E-1, E- i E Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa zdrowia ludzi. a) Możliwość porażenia elektrycznego przy prowadzeniu robót na czynnych urządzeniach elektroenergetycznych bądź w bezpośrednim ich sąsiedztwie przy wykonaniu montażu nowych elementów sieci b) Możliwość potrącenia przez samochody przy pracach prowadzonych w bezpośrednim sąsiedztwie pasa drogowego c) Obsunięcie się ziemi z wykopów pod słupy energetyczne. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określających skalę i realizację zagrożeń oraz miejsce i czas ich występowania.

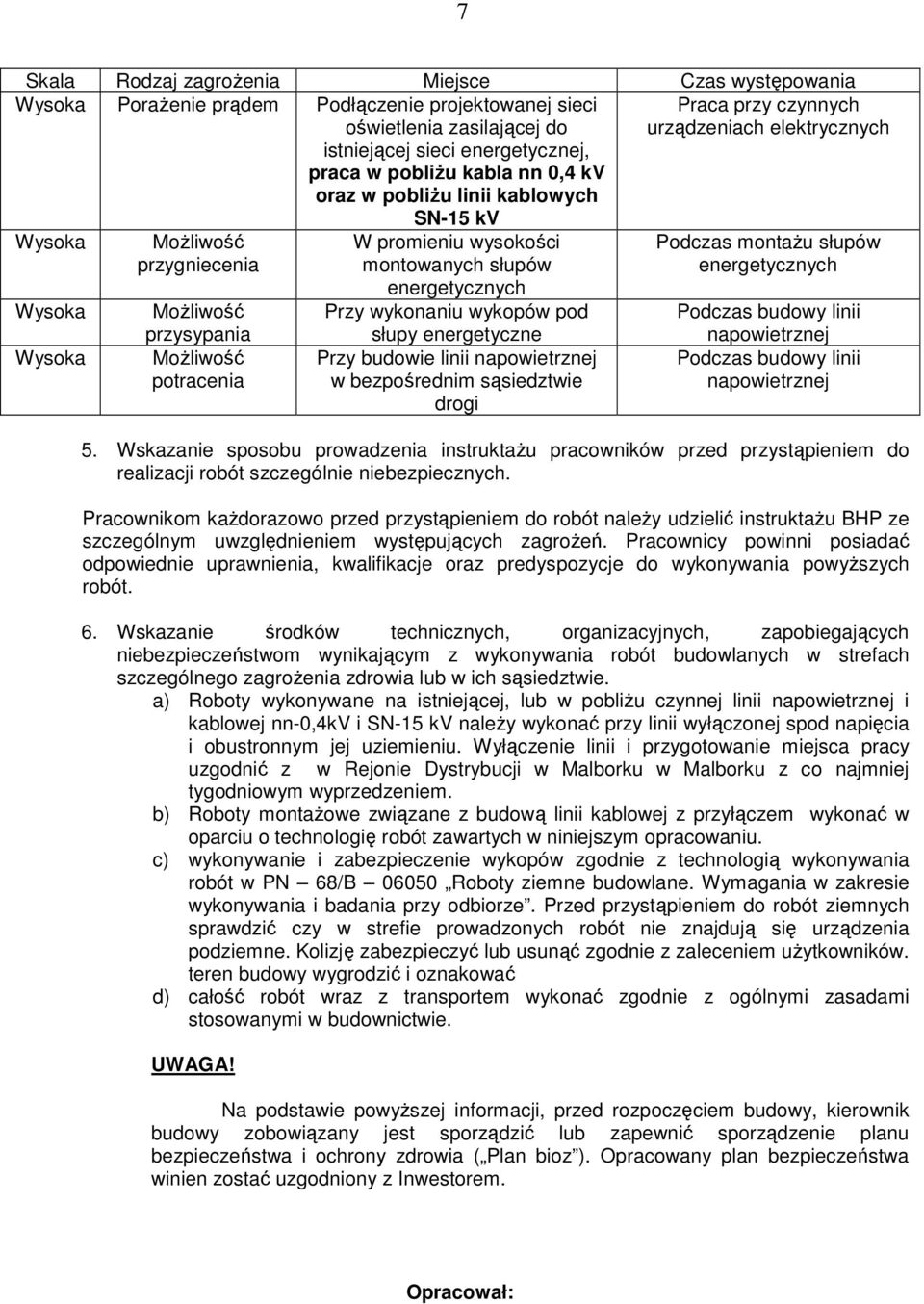

7 7 Skala Rodzaj zagrożenia Miejsce Czas występowania Wysoka Porażenie prądem Podłączenie projektowanej sieci oświetlenia zasilającej do istniejącej sieci energetycznej, praca w pobliżu kabla nn 0,4 kv oraz w pobliżu linii kablowych SN-15 kv Praca przy czynnych urządzeniach elektrycznych Wysoka Wysoka Wysoka Możliwość przygniecenia Możliwość przysypania Możliwość potracenia W promieniu wysokości montowanych słupów energetycznych Przy wykonaniu wykopów pod słupy energetyczne Przy budowie linii napowietrznej w bezpośrednim sąsiedztwie drogi Podczas montażu słupów energetycznych Podczas budowy linii napowietrznej Podczas budowy linii napowietrznej 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Pracownikom każdorazowo przed przystąpieniem do robót należy udzielić instruktażu BHP ze szczególnym uwzględnieniem występujących zagrożeń. Pracownicy powinni posiadać odpowiednie uprawnienia, kwalifikacje oraz predyspozycje do wykonywania powyższych robót. 6. Wskazanie środków technicznych, organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie. a) Roboty wykonywane na istniejącej, lub w pobliżu czynnej linii napowietrznej i kablowej nn-0,4kv i SN-15 kv należy wykonać przy linii wyłączonej spod napięcia i obustronnym jej uziemieniu. Wyłączenie linii i przygotowanie miejsca pracy uzgodnić z w Rejonie Dystrybucji w Malborku w Malborku z co najmniej tygodniowym wyprzedzeniem. b) Roboty montażowe związane z budową linii kablowej z przyłączem wykonać w oparciu o technologię robót zawartych w niniejszym opracowaniu. c) wykonywanie i zabezpieczenie wykopów zgodnie z technologią wykonywania robót w PN 68/B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze. Przed przystąpieniem do robót ziemnych sprawdzić czy w strefie prowadzonych robót nie znajdują się urządzenia podziemne. Kolizję zabezpieczyć lub usunąć zgodnie z zaleceniem użytkowników. teren budowy wygrodzić i oznakować d) całość robót wraz z transportem wykonać zgodnie z ogólnymi zasadami stosowanymi w budownictwie. UWAGA! Na podstawie powyższej informacji, przed rozpoczęciem budowy, kierownik budowy zobowiązany jest sporządzić lub zapewnić sporządzenie planu bezpieczeństwa i ochrony zdrowia ( Plan bioz ). Opracowany plan bezpieczeństwa winien zostać uzgodniony z Inwestorem. Opracował:

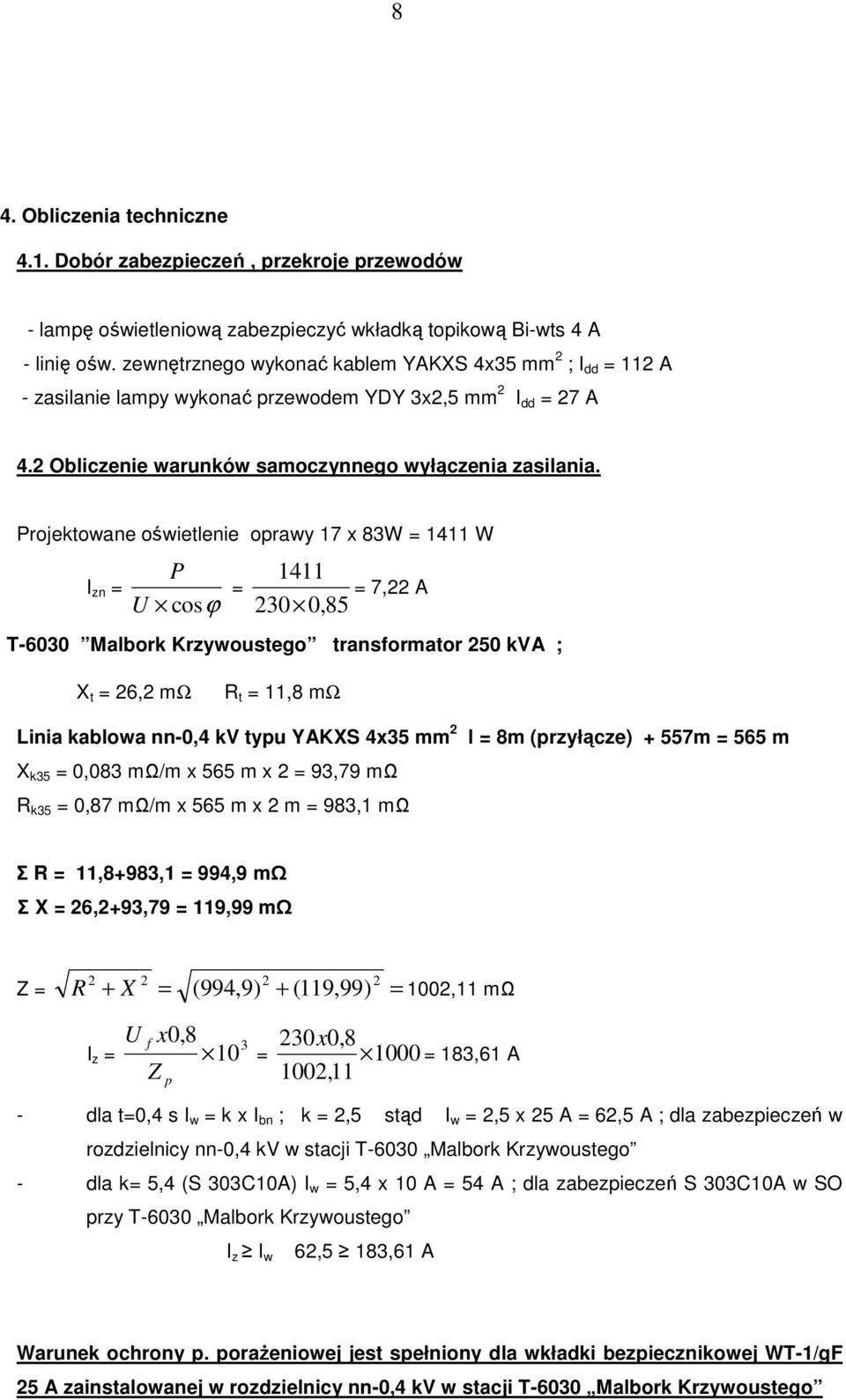

8 8 4. Obliczenia techniczne 4.1. Dobór zabezpieczeń, przekroje przewodów - lampę oświetleniową zabezpieczyć wkładką topikową Bi-wts 4 A - linię ośw. zewnętrznego wykonać kablem YAKXS 4x35 mm ; I dd 11 A - zasilanie lampy wykonać przewodem YDY 3x,5 mm I dd 7 A 4. Obliczenie warunków samoczynnego wyłączenia zasilania. Projektowane oświetlenie oprawy 17 x 83W 1411 W I zn P U cosϕ ,85 7, A T-6030 Malbork Krzywoustego transformator 50 kva ; X t 6, mω R t 11,8 mω Linia kablowa nn-0,4 kv typu YAKXS 4x35 mm X k35 0,083 mω/m x 565 m x 93,79 mω R k35 0,87 mω/m x 565 m x m 983,1 mω l 8m (przyłącze) + 557m 565 m Σ R 11,8+983,1 994,9 mω Σ X 6,+93,79 119,99 mω Z R + X (994,9) + (119,99) 100,11 mω I z U f x0,8 10 Z p 3 30x0, ,11 183,61 A - dla t0,4 s I w k x I bn ; k,5 stąd I w,5 x 5 A 6,5 A ; dla zabezpieczeń w rozdzielnicy nn-0,4 kv w stacji T-6030 Malbork Krzywoustego - dla k 5,4 (S 303C10A) I w 5,4 x 10 A 54 A ; dla zabezpieczeń S 303C10A w SO przy T-6030 Malbork Krzywoustego I z I w 6,5 183,61 A Warunek ochrony p. porażeniowej jest spełniony dla wkładki bezpiecznikowej WT-1/gF 5 A zainstalowanej w rozdzielnicy nn-0,4 kv w stacji T-6030 Malbork Krzywoustego

9 9 oraz dla S 303C10A w szafce pomiarowej SL-1 zainstalowanej przy T-6030 Malbork Krzywoustego Obliczenie spadku napięcia Spadki napięcia obliczone zostały metodą odcinkową na najdłuższym obwodzie 00 : - od T-6030 Malbork Krzywoustego do SL-1; l 8 m - od SL-1 do lampy nr 17; l 557 m Kabel YAKXS 4x35 mm ; od T-6030 Malbork Krzywoustego do SL-1; l 8 m Na podstawie bieżących pomiarów obciażeń przyjęto P 1f 705W l γ s U 705, U %1 0,018% Kabel YAKXS 4x35 mm ; od SL-1 do lampy nr 17; 7x l 33 m 557m l 83 γ s U 30 l 1 γ s U 30 l 49 γ s U 30 l 33 γ s U 30 l 415 γ s U 30 l 498 γ s U 30 l 581 γ s U 30 l 3 γ s U 30 U %1 0,017% U %3 0,034% U %5 0,051% U %9 0,068% U %11 0,085% U %13 0,10% U %1 5 0,1% U %17 0,14% U% ,63% U% U%dop Obliczył:

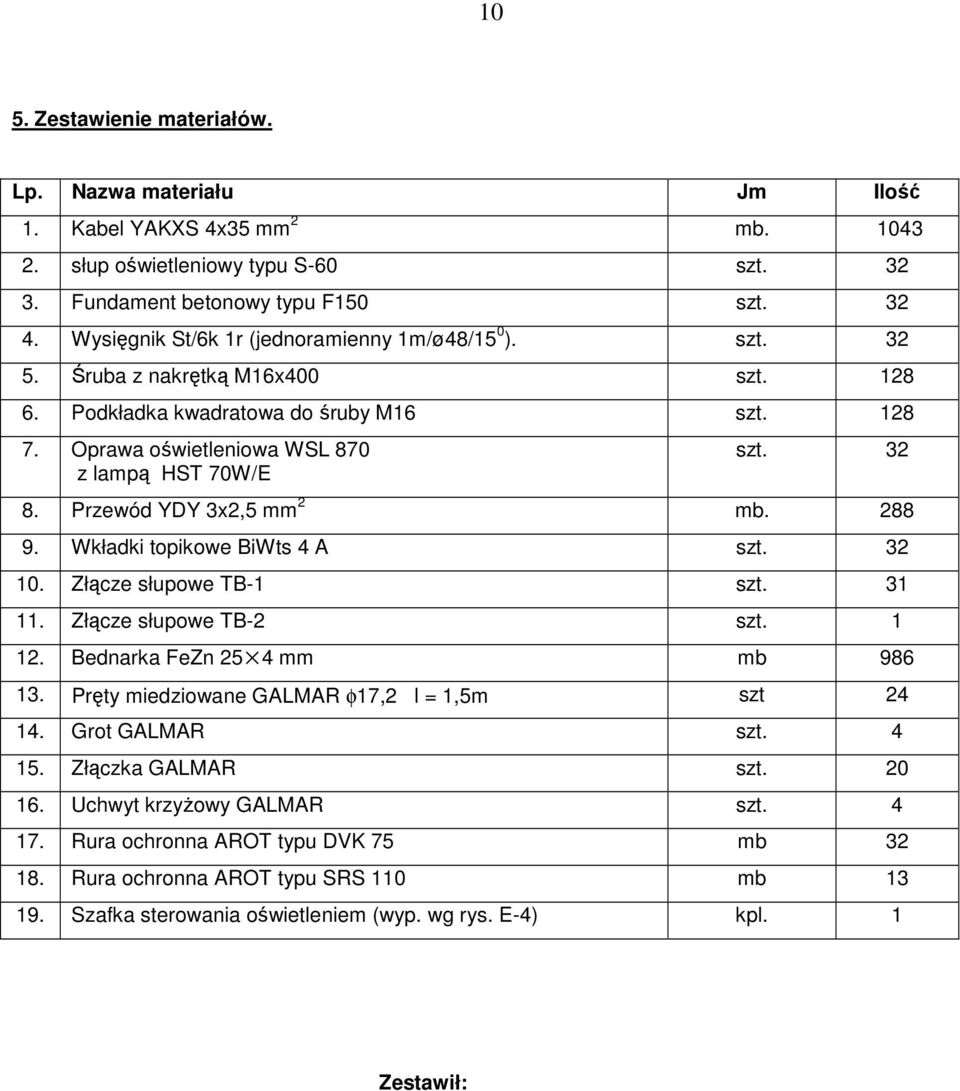

10 10 5. Zestawienie materiałów. Lp. Nazwa materiału Jm Ilość 1. Kabel YAKXS 4x35 mm mb słup oświetleniowy typu S-60 szt Fundament betonowy typu F150 szt Wysięgnik St/6k 1r (jednoramienny 1m/ø48/15 0 ). szt Śruba z nakrętką M16x400 szt Podkładka kwadratowa do śruby M16 szt Oprawa oświetleniowa WSL 870 z lampą HST 70W/E szt Przewód YDY 3x,5 mm mb Wkładki topikowe BiWts 4 A szt Złącze słupowe TB-1 szt Złącze słupowe TB- szt Bednarka FeZn 5 4 mm mb Pręty miedziowane GALMAR φ17, l 1,5m szt Grot GALMAR szt Złączka GALMAR szt Uchwyt krzyżowy GALMAR szt Rura ochronna AROT typu DVK 75 mb Rura ochronna AROT typu SRS 110 mb Szafka sterowania oświetleniem (wyp. wg rys. E-4) kpl. 1 Zestawił:

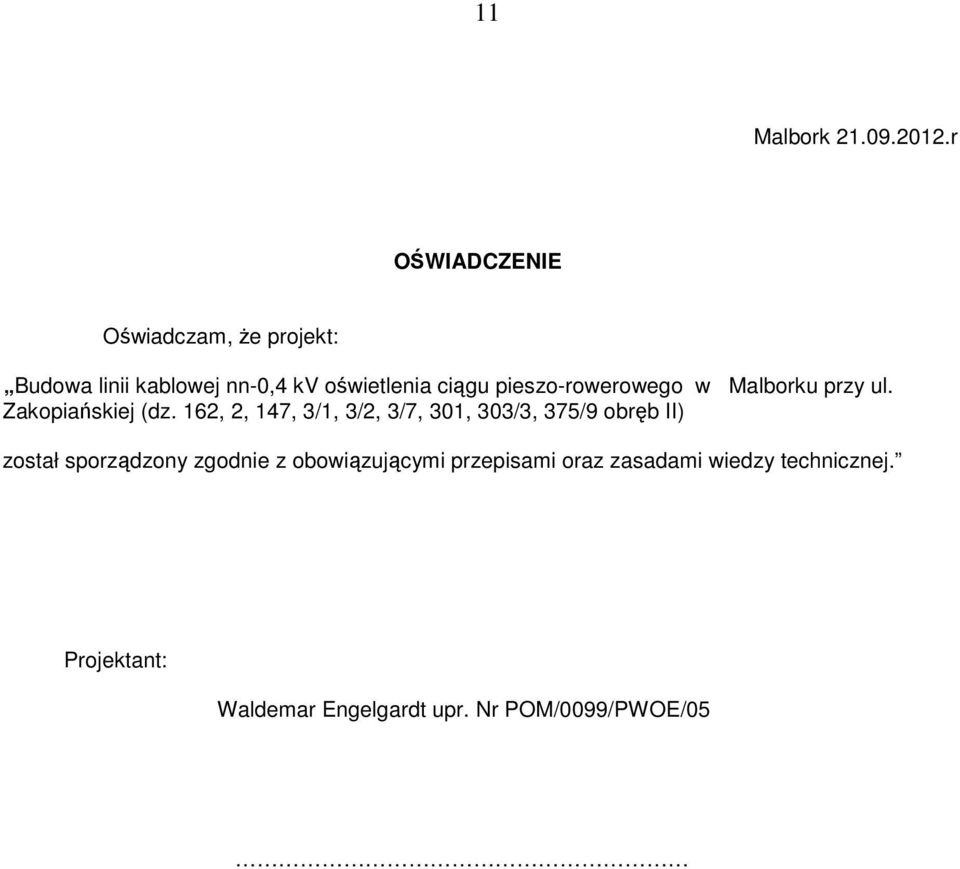

11 11 Malbork r OŚWIADCZENIE Oświadczam, że projekt: Budowa linii kablowej nn-0,4 kv oświetlenia ciągu pieszo-rowerowego w Malborku przy ul. Zakopiańskiej (dz. 16,, 147, 3/1, 3/, 3/7, 301, 303/3, 375/9 obręb II) został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: Waldemar Engelgardt upr. Nr POM/0099/PWOE/05

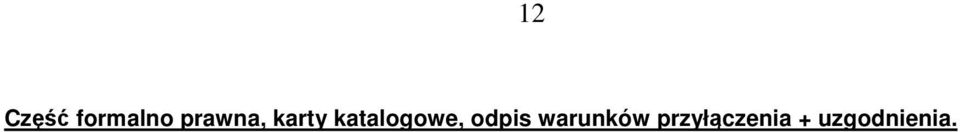

12 Część formalno prawna, karty katalogowe, odpis warunków przyłączenia + uzgodnienia. 1
