1 Mitek Industries Polska Sp. z o.o. Ul. Poznańska 29K, Legnica tel , pl PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ Am brozja WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 1

2 UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 2

3 NT1c KU5b KU4b STRYCH ok. 31m2 obciążenie max. 5kg/m2 KU4a KU5c NT1a KU5a KU4a KU3a KU2a KU1 KU1 KU2b KU3b KU4b KU5b SŁ1h SŁ1b SŁ1c SŁ1d SŁ1e SŁ1f B5 SŁ1g SŁ2a SŁ2b SŁ2c SŁ2d B2 3 B1 SŁ1a SŁ1a B1 B4a VELUX 78x98cm W2b W3b W4b W5b W6c W7a W6d W2b ST1a OTWÓR NA SCHODY 7x168cm 3 VELUX 78x98cm B4b ST1b ST1b ST1c B6 W1a W1b W2a W3a W4a W5a W6a W7b W6b W2a ST2 ST3a W7a W7c ST4 ST3b ST1c ST1a G3 KU6 KU6 KU7 G3 3 3 KU3a KU5a KU4a KU3a KU2c G2 G2 B3 B KU4a KU5a NT1b KU5a KU4a OB3a OB2a OB1 G1a 2xG1b G4 2xOB4 OB2b OB3b KU4a KU5c NT1a TARCICA KONSTRUKCYJNA KLASY C24 gr. 45mm i 6mm UWAGA: 1. rozstawy wiązarów podane w osiach [mm] 2. montaż konstrukcji rozpocząć od wiązarów OB3 w odległości 124mm od lica ściany do brzegu wiązara 3. B1-B6 - belki drewniane 14x14, 14x2, 2x24cm kl.c24 4. SŁ1,SŁ2 - słupy drewniane 14x14 i 2x2cm kl.c24 TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ NAZWA OBIEKTU ADRES OBIEKTU Rzut więźby Dom jednorodzinny "Ambrozja" do adaptacji mgr inż.józef Wołczański mgr inż.dariusz Hojczyk UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 3 SKALA: DATA: NR RYS.: 1:

4 UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 4

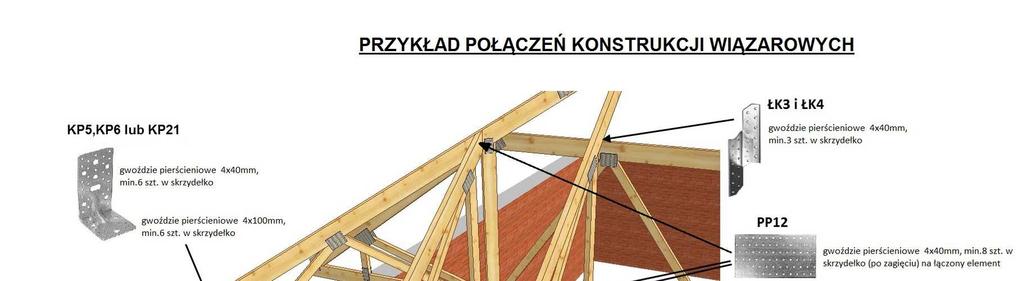

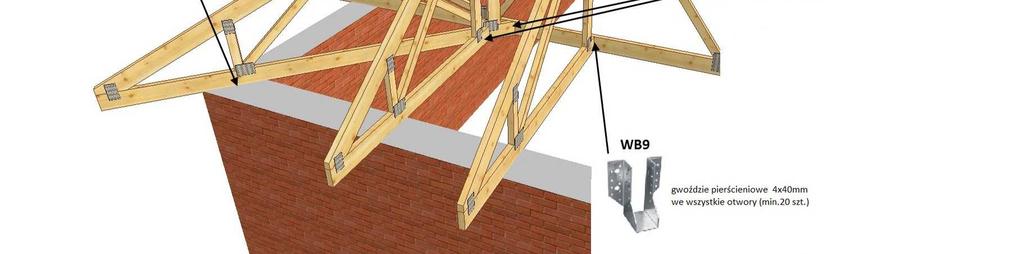

5 OPIS TECHNICZNY 1. Przedmiot opracowania Niniejsze opracowanie obejmuje projekt wykonawczy konstrukcji dachu, budynku jednorodzinnego Ambrozja. Zgodnie z interpretacją ustawy projekt przeznaczony do wielokrotnego zastosowania (tzw. projekt gotowy), po przystosowaniu do warunków konkretnej inwestycji, może stanowić projekt architektoniczno-budowlany w rozumieniu art. 34 ust. 3 pkt 2 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2 r., Nr 16, poz z późn. zm.), będący częścią projektu budowlanego zatwierdzanego w decyzji o pozwoleniu na budowę. 2. Podstawa opracowania Niniejszy projekt opracowano w oparciu o: Obowiązujące przepisy i normy budowlane oraz oprogramowanie inżynierskie RoofCon/TrussCon Katalog techniczny systemu mocowania firmy DOMAX". 2.1 Normy i aprobaty: PN-EN 199:24/A1:28 Eurokod -- Podstawy projektowania konstrukcji PN-EN :24/Ap1:21 Eurokod 1: Oddziaływania na konstrukcje- Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PN-EN :25/AC:29 Eurokod 1: Oddziaływania na konstrukcje - Obciążenie śniegiem. PN-EN :28/Ap2:21 Eurokod 1: Oddziaływania na konstrukcje - Oddziaływania wiatru. PN-EN :21 Eurokod 5 -- Projektowanie konstrukcji drewnianych Część 1-1: Postanowienia ogólne -- Reguły ogólne i reguły dotyczące budynków. PN-EN 1425 Wymagania produkcyjne dotyczące prefabrykowanych elementów konstrukcyjnych łączonych płytkami kolczastymi. Deklaracja parametrów płytek zgodnie z EN UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 5

6 3.Ogólne dane o rozwiązaniach konstrukcyjno - materiałowych. Główną konstrukcję dachu zaprojektowano z drewnianych, prefabrykowanych wiązarów trójkątnych o maksymalnej rozpiętości w świetle podpór 8,2m i maksymalnym poprzecznym rozstawie osiowym 1,2m. Tarcica konstrukcyjna klasy C24 o grubości 45 i 6 mm. Połączenia elementów (słupki, krzyżulce, pasy) wiązarów zaprojektowano na płytki kolczaste GNA2,T15 i M14. Połączenia montażowe elementów konstrukcji dachu projektuje się z ocynkowanych łączników asortymentu firmy DOMAX". 3.1 Odporność na korozję biologiczną i ochrona p.pożarowa. Projektowana konstrukcja należy do pierwszej klasy zagrożenia korozją biologiczną zgodnie z EN Dla klasy tej wystarczy naturalna odporność drewna. Wszystkie elementy konstrukcyjne projektuje się z drewna sosnowego klasy C-24, suszonego do wilgotności 18%. Ze zględu na ochronę p.poż. stopień palności drewna obniżyć przez zastosowanie powierzchniowych środków ogniochronnych np. Ogniochron lub Fobos. 4. Wymagania dotyczące produkcji wiązarów łączonych płytkami kolczastymi Wiązary należy wykonać zgodnie z normą PN-EN Płytki kolczaste wciskać w drewno za pomocą specjalistycznych urządzeń - pras hydraulicznych, na stolikach lub stołach montażowych w zakładzie prefabrykacji. 5. Połączenie wiązara z oczepem Połączenie kratownic z oczepem zaprojektowano za pośrednictwem kątowników Domax KP5 i KP6 w ilości 2szt./węzeł. Mocowanie kątownika do murłaty za pomocą gwoździ pierścieniowych skrętnych Anchor 4x1 w ilości 8 szt./skrzydełko. Kątowniki łączyć z dźwigarem gwoździami pierścieniowymi skrętnymi 4x4 w ilości 8 szt./skrzydełko. 6. Połączenia międzywiązarowe Połączenia poszczególnych elementów konstrukcyjnych dachu pomiędzy sobą : 1. kulawki KU do pasa dolnego za pomocą wieszaka WB9, połączenia ukośne za pomocą płytek BMF PP12 (2szt. gwoździ 4x4) do pasa górnego za pomocą łącznika krokwiowego ŁK3 i ŁK4 (6szt. gwoździ 4x4), połączenia ukośne j.w UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 6

7 2. narożne NT do pasa dolnego i górnego (połączenia ukośne) za pomocą płytek BMF PP12 (2szt. gwoździ 4x4) 3. belki stropowe ST i wymiany W do pasa dolnego za pomocą wieszaka WB9 i WB17 (2szt. gwoździ 4x4) 7. Stężenia ukośne (wiatrowe) Stężenia ukośne zaprojektowano z elementów drewnianych o przekroju 25x1 mm. Stężenia te mocować w każdym węźle gwoździami pierścieniowymi 4x1 w ilości 3szt./węzeł. 8. Stężenia wzdłużne (przeciwwyboczeniowe) Stężenia wzdłużne zaprojektowano z elementów drewnianych o przekroju 25x1 mm. Stężenia te mocować w każdym węźle gwoździami pierścieniowymi 4x1 w ilości 3szt./węzeł. 9. Wytyczne montażu konstrukcji Wiązary należy montować dźwigiem z wykorzystaniem trawersu lub odpowiedniego zawiesia. Montaż wiązarów rozpocząć od dwóch wiązarów usztywnionych poprzecznie stężeniami. Kolejne wiązary należy montować łącząc je z poprzednimi za pomocą stężeń. Nie podpuszcza się obciążania elementów konstrukcji dachu (składowania materiałów pokrycia) w trakcie wykonywania prac dekarskich ponad wartości przewidziane w projekcie konstrukcji; wiązary należy tak obciążać użytkowo, aby nie przekroczyć wielkości przyjętych do obliczeń. Miejsca styku (oparcia) konstrukcji drewnianej z elementami betonowymi lub stalowymi należy zabezpieczyć poprzez przełożenie warstwą izolacji. W trakcie montażu konstrukcji dachu i wykonywaniu pokrycia dachowego należy uwzględnić (zgodnie z projektem architektonicznym) sposób wentylacji przestrzeni dachowej i odwodnienia połaci. Do wykonywania połączeń elementów konstrukcji należy stosować śruby i gwoździe ocynkowane. Prace montażowe należy wykonywać pod nadzorem osoby posiadającej odpowiednie uprawnienia budowlane oraz zgodnie z przepisami BHP dotyczącymi montażu elementów wielkowymiarowych i prac na wysokości. w chwili rozpoczęcia montażu konstrukcji, elementy stanowiące podporę dla tej konstrukcji (wieńce żelbetowe) muszą mieć pełną wytrzymałość przewidzianą w projekcie całego obiektu Opracował: mgr inż. Dariusz Hojczyk UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 7

8 Zestawienie obciążeń dopuszczalnych dla wiązarów Pas górny Obciążenie charakterystyczne [N/m2] ϒ f Obciążenie obliczeniowe [N/m2] 1. Dachówka ceramiczna 65 1, Łaty + kontrłaty 8 1, Folia wiatroizolacyjna 2 1,2 2,4 suma: ,4 przyjęto do obliczeń: 75 1,2 9 Pas dolny Obciążenie charakterystyczne [N/m2] ϒ f Obciążenie obliczeniowe [N/m2] 1. Wełna mineralna 18cm 9 1, Folia paroizolacyjna 2 1,2 2,4 3. Płyta G-K na ruszcie 18 1,2 216 suma: ,4 przyjęto do obliczeń: 4 1,2 48 Obciążenia dodatkowe Obciążenie charakterystyczne [N/m2] ϒ f Obciążenie obliczeniowe [N/m2] 1. Pasy górne (od słupka do jętki) 3 1, Pas dolny (między słupkami) 2 1, Słupki 3 1, Jętka 3 1, Pas dolny - użytkowe 5 1,4 7 Obciążenie śniegiem Obciążenie charakterystyczne [N/m2] ϒ f Obciążenie obliczeniowe [N/m2] 1. II strefa obciążenia S k = 9 1, Współczynnik ekspozycji C e =1, 3. Współczynnik termiczny C t =1, Obciążenie wiatrem Obciążenie charakterystyczne [N/m2] ϒ f Obciążenie obliczeniowe [N/m2] I strefa obciążenia q b = 694 1,5 141 Kategoria terenu - 4 Wysokość n.p.m - 6m Wysokość budynku do kalenicy 6,m UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 8

9 Jak zamówić wiązary prefabrykowane? 1. Zamówienie na wiązary należy złożyć w licencjonowanym zakładzie prefabrykacji (wykaz na ostatniej stronie projektu), najlepiej w terminie od jednego do trzech miesięcy przed ukończeniem ścian i stropów. 2. Wszystkie materiały, w tym drewno, łączniki, płytki kolczaste, impregnat, zapewnia zakład prefabrykacji. Cena wiązarów obejmuje koszt wszystkich niezbędnych elementów. 3. Wszystkie obliczenia oparte są na parametrach łączników MiTek. Autor projektu nie wyraża zgody na zastosowanie innych płytek kolczastych. 4. Wszystkie płytki kolczaste firmy MiTek są, zgodnie z normą, oznakowane własnym znakiem identyfikacyjnym. Jest on na stałe wytłoczony na płytkach, co służy późniejszej weryfikacji. 5. Lista autoryzowanych zakładów oraz ich punktów dystrybucji znajduje się na końcu projektu. 6. Montaż konstrukcji trwa od jednego do kilku dni. 7. Wiązary można zamówić w fabryce w dwóch wariantach: a) z montażem wykonanym przez producenta, b) z własnym montażem Zamawiającego. 8. Dokumentacja produkcyjna do tego projektu znajduje się w każdym autoryzowanym zakładzie prefabrykacji. 9. Prezentację trójwymiarową konstrukcji (wizualizacja) można pobrać ze strony Prosimy wszystkich o kontakt z Mitek Industries Polska tel , biuro@mitek.pl Informacje dotyczące wyników obliczeń (np. reakcje podporowe), kopie projektów do pozwolenia na budowę, aktualne zaświadczenie z Izby Inżynierów Budownictwa itp. Więcej informacji - UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 9

10 Obliczeń wiązara dokonano przy użyciu programu komputerowego Wersja : 211 SR2b Program opracowany przez: Construction Software Center Europe (tel ) Box 79 S Skellefteĺ, SWEDEN OBLICZENIA WYKONANE PRZEZ Usługi Projektowe "HOJAN" hojan@tlen.pl DANE PROJEKTU. Nazwa projektu: G1a Klient : Dom jednorodzinny "Ambrozja" do adaptacji wiązar G Zadanie nr : Kod rysunku : Rysunek nr : G mm GŁÓWNE ZAŁOŻENIA PROJEKTU Norma obliczeniowa dla tarcicy : PN-EN :21 + załącznik krajowy. Norma obliczeniowa dla płytek : PN-EN :21 + załącznik krajowy. Obciążenie stałe i obciążenie zmienne: PN-EN :24 + załącznik krajowy. Obciążenie śniegiem : PN-EN :25 + załącznik krajowy. Obciążenie wiatrem : PN-EN :28 + załącznik krajowy. Kontrola produkcji : Tak Nr upr.: - CPD Klasa użytkowania : 2 Współcz. redystryb. obc.: 1.1 Rozstaw wiązara : 9 mm Patrz także na różne rozstawy wiązarów poniżej! Inne parametry zastosowane do części wiązarów zostały zestawione pod nagłówkiem "PARAMETRY TARCICY". Kształt wiązara jest widoczny na załączonym schemacie. Siły zostały obliczone zgodnie z pierwszym prawem teorii odkształceń. Wpływ odkształcenia poprzecznego został wzięty do zliczenia. RÓŻNE ROZSTAWY WIĄZARÓW Od Odstęp Rozstaw Do Odstęp Rozstaw Zastosowanie węzeł (mm) (mm) węzeł (mm) (mm) Pas dolny OBCIĄŻENIA STANADARDOWE OBCIĄŻENIA STAŁE Pas górny L 1 = 75 N/m2 Pas górny P 1 = 75 N/m2 Pas dolny 1 = 4 N/m2 Jętka 1 = 3 N/m2 Wieszak L 1 = 3 N/m2 Wieszak P 1 = 3 N/m2 Str. soffit 1 = 3 N/m2 Str. soffit 2 = 3 N/m2 ŚNIEG Wartość wyjściowa (qk*ce*ct) = 9 N/m2 WIATR Wartość wyjściowa (qp) = 694 N/m2 Wymiary budynku (mm): L=85,B=158,H=6 CIĘŻAR KONSTRUKCJI Pas górny L 1 = 253 N Pas górny P 1 = 253 N Pas dolny 1 = 476 N Jętka 1 = 72 N Wieszak L 1 = 32 N Wieszak P 1 = 32 N Str. soffit 1 = 24 N Str. soffit 2 = 24 N Krzyżulce = 36 N UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 1 Strona 1 TrussCon od MiTek Polska - Oblicz. wykonane przez: Mitek Polska - Data: Czas: Licencja nr: 916

11 Dodatkowe właściwości dla transferu obciążenia Połączenie Tarcica Podpora Dostępna. Poz typ wiązara rozstaw kąt typ szer. wys. szerokość wysokość 1 Naroż. trójkątny Automatycznie Naroż. trójkątny Automatycznie Wymian stropowy 1 9. Automatycznie Wymian stropowy 1 9. Automatycznie Wymian stropowy 1 9. Automatycznie Wymian stropowy 1 9. Automatycznie PARAMETRY TARCICY SNr: Sprawdzenie nr (1 = moment i siła osiowa, 2 = siła poprzeczna) CSI: Złożony Index Naprężeń, KO: Kombinacja obciążeń, KlU : Klasa Użytkowania Grupa tarcicy Od Do Rozmiar Klasa Stężenie Max Różniące się dane mm mm CSI KO SNr KlU Pas górny L x 17 C Pas górny L x 17 C Pas górny P x 17 C Pas górny P x 17 C Pas dolny x 22 C Pas dolny x 22 C Jętka x 17 C Wieszak L x 12 C24 Nie Wieszak P x 12 C24 Nie Str. soffit x 12 C Str. soffit x 12 C Krzyżulec x 7 C24 Nie Krzyżulec x 7 C24 Nie OBLICZENIOWA SIŁA STABILIZUJĄCA Fd (N) W KAŻDYM STĘŻENIU Element Od Do KO ST (Nr) KO Dł (Nr) KO Śr (Nr) KO Kr (Nr) KO Ch (Nr) ( 1) ( ) 337 ( 6) 375 ( 2) 25 ( 3) WYCIĄG Z WYNIKÓW OBLICZEŃ DLA NAJNIEKORZYSTNIEJSZEJ KOMBINACJI OBCIĄŻEŃ Dyst: dystans od danego węzła do przekroju o max CSI, MZ CSI: naprężenia od momentu Osiowe CSI: naprężenia od siły osiowej, Ścinanie CSI: napreżenia od siły poprzecznej km: Współczynnik zwiększający,inst: współczynnik redukcyjny w związku z wyboczeniem poprzecznym (bocznym) Pręt KO Dyst. Wys. Klasa Wybocz Moment Osiowa Ścin. MZ Osiowe Ścin. Max Od Do (mm) (mm) (mm) MZ(kNm) AX(N) V(N) CSI CSI CSI CSI km inst C24 174x C x C C x C C x C24 174x C C x C C C C C24 178x C C C C C C TrussCon od MiTek Polska - Oblicz. wykonane przez: Mitek Polska - Data: Czas: Licencja nr: 916 Strona 3 UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 11

12 ŁĄCZNIKI Łącznik Producent Aprobata Techniczna GNA2 Mitek 12-CPD ,IF T15 Mitek 12-CPD ,IF Węzeł Łącz. Rozmiar Max Gwóźdź Nr Typ Szer. Dług. Napręż Il. Typ 1 GNA GNA GNA GNA GNA GNA GNA GNA GNA T GNA GNA GNA GNA T T Max tolerancja położenia łącznika: 5 mm MAX/MIN REAKCJE PODPOROWE (N) W STANIE GRANICZNYM NOŚNOŚCI Węzeł Nr Kier. KO St(Nr) KO Dł(Nr) KO Śr(Nr) KO Kr(Nr) KO Ch(Nr) 1 Poz Max: ( 1) ( ) ( 2) (37) (29) Min: ( 1) ( ) ( 2) (21) (29) 1 Pion Max: 1826 ( 1) ( ) ( 6) (19) 9519 (31) Min: 1826 ( 1) ( ) 1177 (17) 3957 (21) 8297 (3) 8 Pion Max: 182 ( 1) ( ) ( 6) 1664 (2) 9515 (31) Min: 182 ( 1) ( ) 1168 (17) 3954 (21) 8292 (29) Węzeł Aktualnie CSI z płytką Wymag. wiązara Wymag. podp. Nr mm mm Pole kc9 mm MAKSYMALNE UGIĘCIE (mm) W STANIE GRANICZNYM UŻYTKOWANIA Wiązar/ Całkowite (KO) KTO St KTO Dł KTO Śr KTO Kr KTO Ch Pręt Pion Poz Pion Poz Pion Poz Pion Poz Pion Poz Pion Poz (98) (98) (82) (82) (8) (8) (82) (8) (82) UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 12 Strona 4 TrussCon od MiTek Polska - Oblicz. wykonane przez: Mitek Polska - Data: Czas: Licencja nr: 916

13 G1a - 1 nr 1-warstwa(y) POKAZANE KRZYŻULCE PODPARTE PATRZ ARKUSZ INFORMACYJNY... 4 Masa: 121 kg/warstwę INFORMACJE OGÓLNE: WIĄZAR ZAPROJEKTOWANY ZA POMOCĄ PROGRAMU KOMPUTEROWEGO "TRUSSCON", LIC.NR: 916 SIŁY ZOSTAŁY OBLICZONE ZGODNIE Z 1 PRAWEM TEORII ODKSZTAŁCEŃ. NORMA TARCICY: PN-EN :24 + NA OBCIĄŻENIA: PN-EN NA OBCIĄŻENIA ŚNIEGIEM: PN-EN :25 + NA OBCIĄŻENIA WIATREM : PN-EN :28 + NA Fd=.37 (Kr) USTAWIENIA OGÓLNE: GRUBOŚĆ TARCICY: (mm) 6 ROZSTAWY WIĄZARÓW (Diff. according to calcs): 9 (mm) OBCIĄŻENIA (N/m2): ŚNIEG (WARTOŚĆ BAZOWA): 9 WIATR (WARTOŚĆ BAZOWA): 694 ZMIENNE: NR WOLNY OBC. STAŁE: PATRZ TABLICA TARCICY INNE OBCIĄŻENIA JAK NA WYDRUKU OBLICZEŃ REAKCJE PODPOROWE (N knm): WĘZEŁ NR KIER. KO St MAX Poz Pion Pion KO Śr MAX KO Kr MAX KO Kr MIN PODP. MM TARCICA: WĘZEŁ Od - Do GRUBOŚĆ 6 mm WYS. KLASA [mm] C24 C24 C24 C24 C24 C24 C24 C24 C24 C24 STĘŻ. mm Nie Nie 1 1 Nie Nie OBC. N/m CSI % ŁĄCZNIKI - OPRÓCZ NA DŁUGOŚĆ: WĘZEŁ NR PŁYTKA TYP GNA2 GNA2 GNA2 GNA2 GNA2 GNA2 GNA2 GNA2 GNA2 GNA2 GNA2 T15 T15 SZER. [mm] DŁUG. [mm] CSI % TOLERANCJA POŁOŻENIA ŁĄCZNIKA: 5 mm ŁĄCZNIKI - NA DŁUGOŚĆ: WĘZEŁ NR PŁYTKA TYP GNA2 T15 GNA2 SZER. [mm] DŁUG. [mm] CSI % WERSJA: 211 SR2b CZAS: TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ MAX UGIĘCIE (mm): WĘZEŁ NR PION. POZ. KO NR INFORMACJE O UGIĘCIU W INNYCH WĘZŁACH - PATRZ OBLICZENIA NAZWA OBIEKTU Dom jednorodzinny "Ambrozja" ADRES OBIEKTU do adaptacji wiązar G1 mgr inż.józef Wołczański mgr inż. D.Hojczyk 98 (Wfin) 98 (Wfin) 8 (Wfin) SKALA: 1:6(A4) DATA: NR RYS.: G1 UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 13

14 G1a NT1b NT1c NT1b NT1c W5b W5a W4b W4a N N/m W5b 84 W5a W4b W4a N N/m Śr 1.15*Stałe + 1.5*Śnieg + 1.5*(OZ1 + OZ2 + OZ3) 2 Kr 1.15Stałe+1.5Śnieg+1.5(OZ1+OZ2+OZ3)+.9WiatrP(brakssania) NT1b NT1c W5b 84 W5a W4b W4a N N/m CZAS: Kr 1.15Stałe+1.5Śnieg+1.5(OZ1+OZ2+OZ3)+.9WiatrL(brakssania) NR ZLECENIA Dom jednorodzinny "Ambrozja" wiązar G1 KMOMBINACJE OBCIĄŻEŃ Strona 1(1) NUMER RYSUNKU G1 do adaptacji UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 14

15 6 Śr 1.15*Stałe + 1.5*Śnieg + 1.5*(OZ1 + OZ2 + OZ3) MOMENT G1a SIŁA OSIOWA SIŁA POPRZECZNA CZAS: NR ZLECENIA NUMER RYSUNKU G1 Dom jednorodzinny "Ambrozja" do adaptacji wiązar G Strona 1(3) UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 15

16 19 Kr 1.15Stałe+1.5Śnieg+1.5(OZ1+OZ2+OZ3)+.9WiatrL(brakssania) 4.49 MOMENT G1a SIŁA OSIOWA SIŁA POPRZECZNA CZAS: NR ZLECENIA NUMER RYSUNKU G1 Dom jednorodzinny "Ambrozja" do adaptacji wiązar G Strona 2(3) UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 16

17 2 Kr 1.15Stałe+1.5Śnieg+1.5(OZ1+OZ2+OZ3)+.9WiatrP(brakssania) MOMENT G1a SIŁA OSIOWA SIŁA POPRZECZNA CZAS: NR ZLECENIA NUMER RYSUNKU G1 Dom jednorodzinny "Ambrozja" do adaptacji wiązar G Strona 3(3) UWAGA: Zmiana płytek kolczastych GNA2, T15 i M14 na inne wymaga uzgodnienia z autorem projektu (Art. 49 ust. 2 Pr. Aut.). 17
