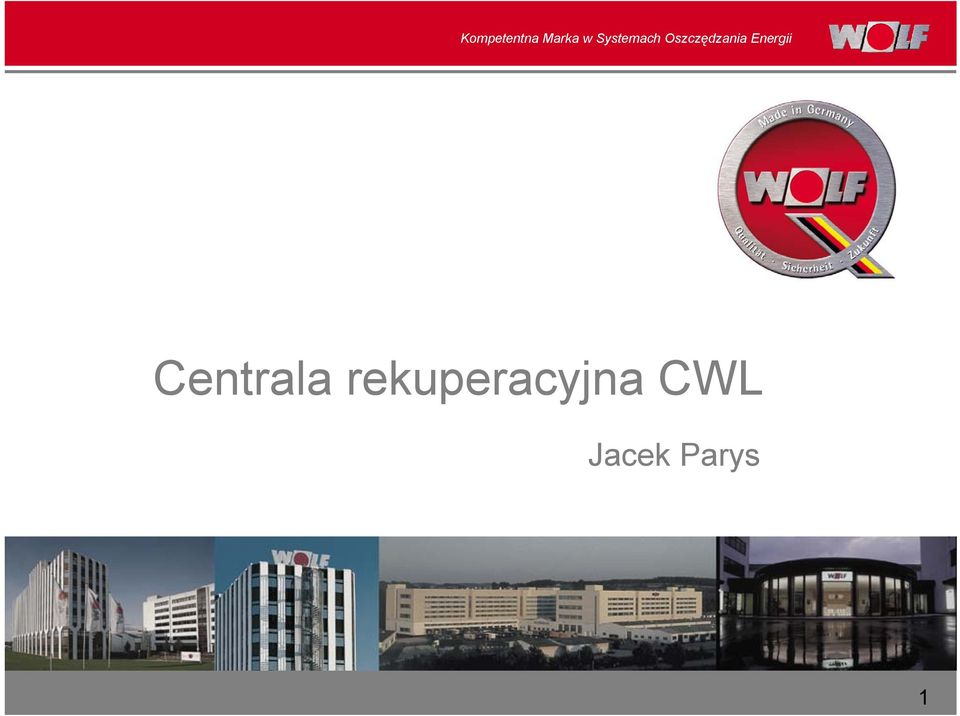

1 Centrala rekuperacyjna CWL Jacek Parys 1

2 Centrala rekuperacyjna Wolf 2

3 Różne wielkości CWL 3 wielkości Typ CWL m 3 /h Typ CWL m 3 /h z / bez bypassu Typ CWL m 3 /h z / bez bypassu 3

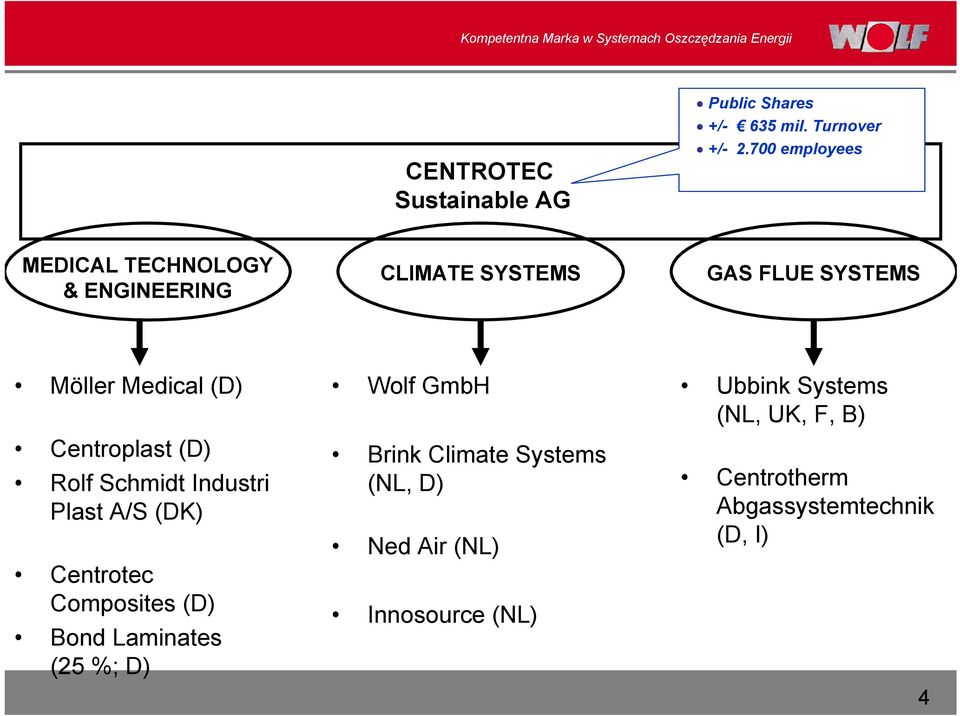

4 CENTROTEC Sustainable AG Public Shares +/- 635 mil. Turnover +/ employees MEDICAL TECHNOLOGY & ENGINEERING CLIMATE SYSTEMS GAS FLUE SYSTEMS Möller Medical (D) Centroplast (D) Rolf Schmidt Industri Plast A/S (DK) Centrotec Composites (D) Bond Laminates (25 %; D) Wolf GmbH Brink Climate Systems (NL, D) Ned Air (NL) Innosource (NL) Ubbink Systems (NL, UK, F, B) Centrotherm Abgassystemtechnik (D, I) 4

5 Kopalniane źródła się kończą Globalne ocieplenie (CO2) Kwaśne deszcze (NOX) 5

6 Redukcja konsumpcji energii Izolacja Odzysk ciepła Odnawialne źródła energii Słońce, Wiatr, Woda, Bio-Masa Powietrze & Ziemia - systemy energetyczne Wysokowydajne źródła energetyczne Wysokowydajne kotły grzewcze 6

7 Jakość powietrza Szczelne domy Foto: Leo Lambrichs advies en coördinatie klimaatbeheersing 7

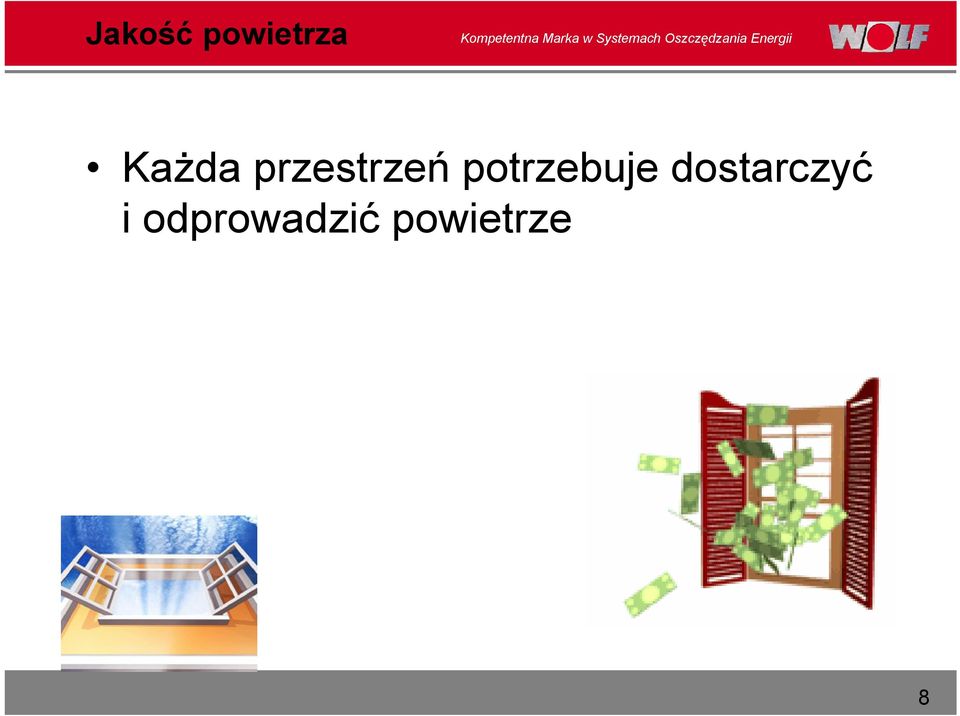

8 Jakość powietrza Każda przestrzeń potrzebuje dostarczyć i odprowadzić powietrze 8

9 Wymiany powietrza Szczelność powietrzna Gwałtowne zwiększenie szczelności budynków. Oznacza to doprowadzenie powietrza poprzez zbilansowaną wentylację nawiewno - wywiewną. 9

10 Jakość powietrza CO 2 (%) 0,50 0,40 MAC-value 0,30 0,20 0,10 Strefa komfortu 0,08 0,06 0,04 0, uur 10

11 Jakość powietrza Chroniczne choroby Dzieci rosnące w wilgotnym zanieczyszczonym otoczeniu ponad 2½ częściej chorują stale 11

12 Dlaczego wentylacja Produkcja wilgoci przez człowieka l/ 24H Zużywanie tlenu Emisja gazów z produktów budowlanych 12

13 Jakość powietrza 13

14 Wentylacja Dostarczanie Wentylacja naturalna Mechaniczne dostarczanie & naturalne odprowadzanie Odprowadzanie Odprowadzanie Dostarczanie Mechaniczne odprowadzanie & naturalne dostarczanie CWL Wentylacja zrównoważona 14

15 Flitry Standard: G3 Filtracja 95% zanieczyszczeń Opcja: F6 filtr dokładny Wysokiej jakości filtry 15

16 Powietrze z zewnątrz jest oczyszcza 16

17 17

18 To nie jest wpuszczane do domu 18

19 Konserwacja Filtry 1x na 2 miesiące - czyszczenie 1x na rok - wymiana Wymiennik ciepła 1 x na 3 lata czyszczenie (zależnie od stopnia zabrudzenia wymiennika) Wentylator 1 x 3 lata - czyszczenie (zależnie od stopnia zabrudzenia wentylatora) 19

20 20

21 Założenia ogólne Główny kanał Kanały nawiewne Kanały wywiewne 4 m/s 3 m/s 3,5 m/s Maksymalny opór kanału Wolf CWL 225 m 3 /h (100 Pa) 21

22 Założenia ogólne Elastyczny system kanałów 75/63 34 m3/h 63/52 23 m3/h Prędkość powietrza: 3 m/s 22

23 Założenia ogólne Bron: ISSO-publicatie 62 23

24 Opory w instalacji Występujące opory: anemostaty kanały główne zakręty zawory (ogniowe & regulacyjne) dachowe & ścienne elementy elastyczne przewody 24

25 Resistance Calculation Fan graphics 25

26 Resistance Calculation Ventilatorgrafieken 26

27 Installation noise Ducting transports the noise of : the Fan Air flow, at ducting, bends, valves, spigots Noise Levels (the Netherlands) Ruimte LI;A [db(a)] Kwaliteitscijfer k=1 k=2 k=3 k=4 k=5 Verblijfsruimte Andere ruimte

28 Izolacja hałasu Akustyczny osprzęt We / wy z budynku : 150 mm na 160 mm : 1 metr 180 mm : 1,5 metr ISSO 62 (standard europejski) Wywiew : 0,5 metr 28

29 Izolacja hałasu Uniknięcie przenoszenia hałasu 29

30 Installation noise Avoid transportation of noise 30

31 Anemostaty Wywiewny Nawiewny 31

32 Anemostaty - usytuowanie A 24 of A a a a a C B 20 of B B C C > 50 cm > 50 cm B < 50 m 3 /h B B

33 Usytuowanie D I A B K J Ściana musi być o gęstości ponad: 200 kg/m 2 (nośność) Użycie elastycznych połączeń w celu uniknięcia przenoszenia hałasu Uwaga : odprowadzenie kondensatu C E F G H 33

34 Insolation D I J K A B C E F G H 34

35 Rozlokowanie czerpni i wyrzutni Dachowe Ścienne 35

36 Pomiary Nie dozwolone Dozwolone 36

37 37

38 Apartments Collective inlet and extractpipes (apartments) Inlet ducting, use insolated pipes Insolated extract vertical ducting Use one way valve Install fire annulus Min. 50 mm space between ducting and shaft Max. air speed : 5 m/s 38

39 Apartments Fire annulus What are the specific regulations in your country?? 39

40 Apartments Collective Ducting 40

41 Test dymowy czerpni i instalacji 41

42 HRV installation 42

43 Example of Air flow scheme 26 dm 3 /s VB 1; 29 m 2 29 x 0,9 = 26 dm 3 /s Afvoer 42 dm 3 /s 12 dm 3 /s 14 dm 3 /s 5 dm 3 /s VB 2; 33 m 2 33 x 0,9 = 30 dm 3 /s 7 dm 3 /s Opmerking In deze situatie is sprake van onbalans! Afvoer keuken + 9 dm 3 /s Toevoer = 51 dm 3 /s 25 dm 3 /s 21 dm 3 /s 43

44 Example 44

45 Example 45

46 Example supply 25 m3/h Renovent HR Medium supply 42 m3/h supply 43 m3/h Box Ø150-10x Ø75/63 supply 49 m3/h supply 33 m3/h Box Ø150-10x Ø75/63 extraction extraction 59 m3/h 59 m3/h 25 m3/h extraction 50 m3/h 46

47 Example 47

48 Example 48

49 Example 49

50 Montaż Zły montaż 50

51 Montaż Zły montaż 51

52 Montaż Zły montaż 52

53 Montaż Zły montaż 53

54 Montaż Zły montaż 54

55 Poprawny montaż 55

56 Poprawny montaż 56

57 Dziękujemy za uwagę 57
