1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH WYKONANIE OGRODZENIA WRAZ Z BRAMAMI WJAZDOWYMI I FURTKAMI NA TERENIE DZ. NR 120/3 W MUZEUM ETNOGRAFICZNYM W ZIELONEJ GÓRZE Z/S W OCHLI UL. MUZEALNA 5 Nazwy i kody robót według kodu numerycznego Wspólnego Słownika Zamówień (CPV) Wznoszenie ogrodzeń Ochla, lipiec 2012r. 1

2 SPIS TREŚCI: 1. ZAKRES ROBÓT OBJĘTYCH SPECYFIKACJĄ 2 2. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT 3 3. MATERIAŁY 3 4. SPRZĘT 5 5. TRANSPORT Wymagania ogólne Wymagania szczegółowe 5 6. WYKONANIE ROBÓT Ogólne warunki wykonania robót Parametry użytkowe ogrodzenia Warunki szczegółowe wykonania ogrodzenia i bram Konstrukcja ogrodzenia Wytyczne fundamentowania słupków Ustawienie słupków Montaż paneli ogrodzeniowych 3D powlekanych Konserwacja Kolorystyka KONTROLA JAKOŚCI ROBÓT Ogólne zasady Badania przed przystąpieniem do robót Kontrola w czasie wykonywania ogrodzenia Pomiary po montażowe - prawidłowość wykonania Zasady postępowania z wadliwie wykonanymi elementami robót OBMIAR ROBÓT ODBIÓR ROBÓT PŁATNOŚCI PRZEPISY ZWIĄZANE 13 2

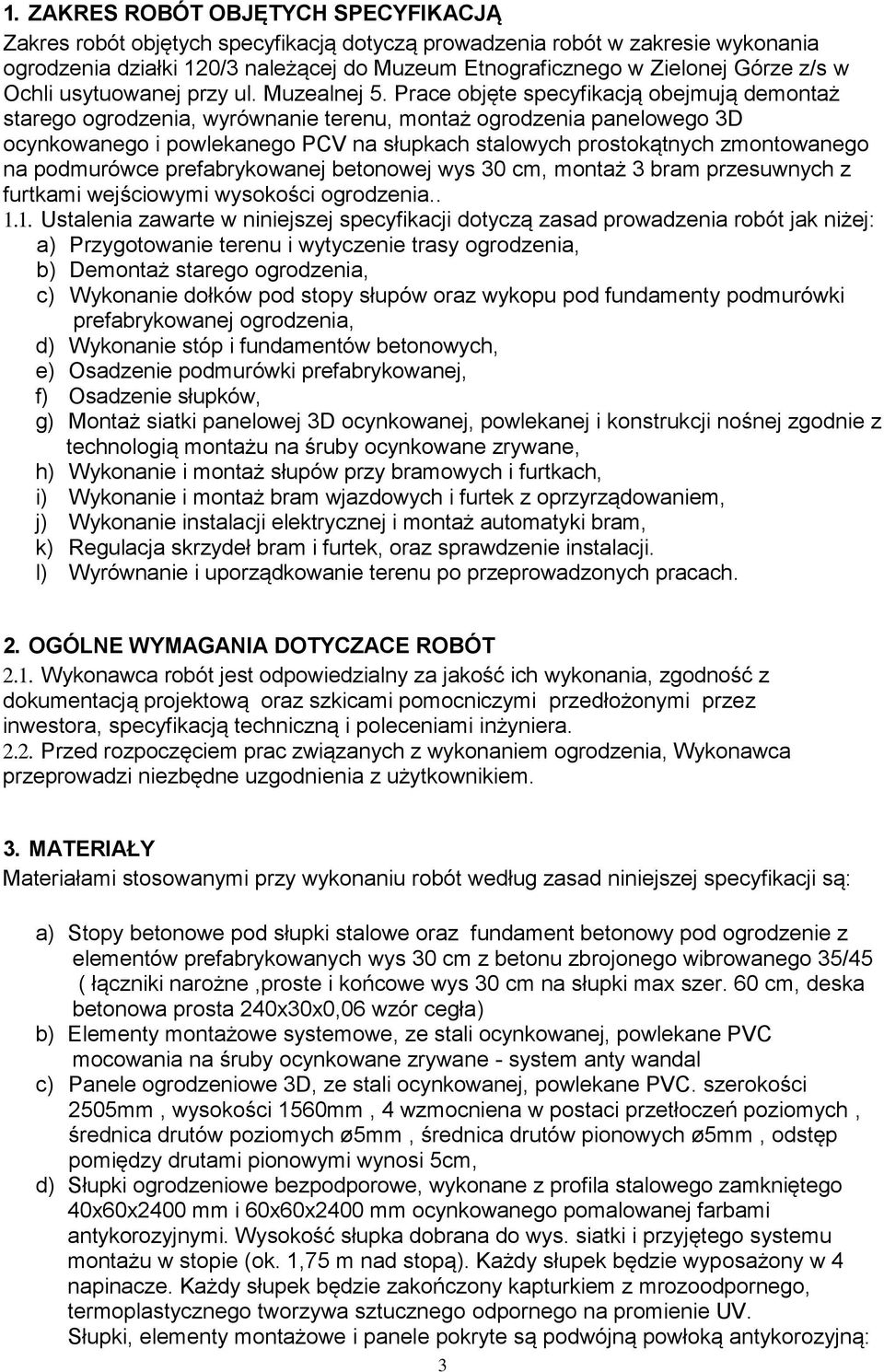

3 1. ZAKRES ROBÓT OBJĘTYCH SPECYFIKACJĄ Zakres robót objętych specyfikacją dotyczą prowadzenia robót w zakresie wykonania ogrodzenia działki 120/3 należącej do Muzeum Etnograficznego w Zielonej Górze z/s w Ochli usytuowanej przy ul. Muzealnej 5. Prace objęte specyfikacją obejmują demontaż starego ogrodzenia, wyrównanie terenu, montaż ogrodzenia panelowego 3D ocynkowanego i powlekanego PCV na słupkach stalowych prostokątnych zmontowanego na podmurówce prefabrykowanej betonowej wys 30 cm, montaż 3 bram przesuwnych z furtkami wejściowymi wysokości ogrodzenia Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót jak niżej: a) Przygotowanie terenu i wytyczenie trasy ogrodzenia, b) Demontaż starego ogrodzenia, c) Wykonanie dołków pod stopy słupów oraz wykopu pod fundamenty podmurówki prefabrykowanej ogrodzenia, d) Wykonanie stóp i fundamentów betonowych, e) Osadzenie podmurówki prefabrykowanej, f) Osadzenie słupków, g) Montaż siatki panelowej 3D ocynkowanej, powlekanej i konstrukcji nośnej zgodnie z technologią montażu na śruby ocynkowane zrywane, h) Wykonanie i montaż słupów przy bramowych i furtkach, i) Wykonanie i montaż bram wjazdowych i furtek z oprzyrządowaniem, j) Wykonanie instalacji elektrycznej i montaż automatyki bram, k) Regulacja skrzydeł bram i furtek, oraz sprawdzenie instalacji. l) Wyrównanie i uporządkowanie terenu po przeprowadzonych pracach. 2. OGÓLNE WYMAGANIA DOTYCZACE ROBÓT 2.1. Wykonawca robót jest odpowiedzialny za jakość ich wykonania, zgodność z dokumentacją projektową oraz szkicami pomocniczymi przedłożonymi przez inwestora, specyfikacją techniczną i poleceniami inżyniera Przed rozpoczęciem prac związanych z wykonaniem ogrodzenia, Wykonawca przeprowadzi niezbędne uzgodnienia z użytkownikiem. 3. MATERIAŁY Materiałami stosowanymi przy wykonaniu robót według zasad niniejszej specyfikacji są: a) Stopy betonowe pod słupki stalowe oraz fundament betonowy pod ogrodzenie z elementów prefabrykowanych wys 30 cm z betonu zbrojonego wibrowanego 35/45 ( łączniki narożne,proste i końcowe wys 30 cm na słupki max szer. 60 cm, deska betonowa prosta 240x30x0,06 wzór cegła) b) Elementy montażowe systemowe, ze stali ocynkowanej, powlekane PVC mocowania na śruby ocynkowane zrywane - system anty wandal c) Panele ogrodzeniowe 3D, ze stali ocynkowanej, powlekane PVC. szerokości 2505mm, wysokości 1560mm, 4 wzmocniena w postaci przetłoczeń poziomych, średnica drutów poziomych ø5mm, średnica drutów pionowych ø5mm, odstęp pomiędzy drutami pionowymi wynosi 5cm, d) Słupki ogrodzeniowe bezpodporowe, wykonane z profila stalowego zamkniętego 40x60x2400 mm i 60x60x2400 mm ocynkowanego pomalowanej farbami antykorozyjnymi. Wysokość słupka dobrana do wys. siatki i przyjętego systemu montażu w stopie (ok. 1,75 m nad stopą). Każdy słupek będzie wyposażony w 4 napinacze. Każdy słupek będzie zakończony kapturkiem z mrozoodpornego, termoplastycznego tworzywa sztucznego odpornego na promienie UV. Słupki, elementy montażowe i panele pokryte są podwójną powłoką antykorozyjną: 3

4 warstwą cynku w procesie cynkowania ogniowego zgodne go z normą EN-ISO 1491 oraz powłoką PCV - najwyższej jakości farbą poliestrową nanoszoną metodą elektrostatyczną. e) Słupki pośrednie, wykonanie, wysokość słupka i zakończenia j.w. f) Słupki narożnikowe, wykonanie, wysokość słupka i zakończenia j.w. g) Beton C12/B15 dla stóp pod słupki, fundamenty pod słupki przybramowe beton c16/.b20. h) deski i bale iglaste do szalunków. i) stal zbrojeniowa folia izolacyjna. j) Bramy stalowa przesuwne pokryte są podwójną powłoką antykorozyjną: warstwą cynku w procesie cynkowania ogniowego zgodne go z normą EN-ISO 1491 oraz powłoką PCV - najwyższej jakości farbą poliestrową nanoszoną metodą elektrostatyczną, światło przejazdu bram wyniesie 4,0 m 1 szt i 5,0 m 2 szt (wysokość skrzydeł dobrać do wys. ogrodzenia. ) wyposażone w zamek i listwę zębatą domofon, czytniki kart magn., napęd i pozostałe elementy określone w dok. Technicznej, k) Furtki jednoskrzydłowe o szerokości przejścia 1,0 m 2 szt i 1,5 m 1 szt. wysokość - jak ogrodzenie wyposażona w zamek klamkę i okucie. Konstrukcja z profili zamkniętych, kolor, zabezpieczenie antykorozyjne jak bramy i ogrodzenie, l) Furtka dwuskrzydłowa 3,0 m wysokość jak ogrodzenie wyposażona w zamek klamkę i okucie i blokadę jednego skrzydła. Konstrukcja z profili zamkniętych, kolor, zabezpieczenie antykorozyjne jak bramy i ogrodzenie, ł) Napędy bramowe 3 szt - FAAC gotowe zestawy 741 EXCLUSIVE LED - do bramy przesuwnej (do 900kg) z 3 letnią gwarancją Skład zestawu 741 EXCLUSIVE LED: - siłownik FAAC centrala sterująca 748 D (umieszczona w obudowie napędu, z funkcją łagodnego zakończenia ruchu bramy) - odbiornik sterowania radiowego dwukanałowy - cztery piloty zdalnego sterowania 4-przyciskowe - fotokomórka bezpieczna z podwójnym wyjściem przekaźnikowym - lampa ostrzegawcza LED - antena zwiększająca zasięg pilotów z kablem 2,5 m - 5 m listwy zębatej (stalowa ocynkowana, tuleje dystansowe i śruby w komplecie) - komplet elementów montażowych - kondensator rozruchowy - doposażenie : dodatkowe zabezpieczenie o regulowanej czułości - ENKODER - podnoszący poziom bezpieczeństwa użytkowników, - 2 programowalne czytniki kart magnetycznych na bramę uruchamiające mechanizm z zestawem 10 kart. - domofon Uwaga: rozwiązania techniczne dotyczące sposobu wykonania przęseł ogrodzenia, bram i furtek podano w części rysunkowej stanowiącej załącznik do niniejszej specyfikacji. Przyjęte przez wykonawcę rozwiązania nie mogą odbiegać w sposób istotny od przedstawionych na rysunkach i wymagają akceptacji Zamawiającego. 4

5 4. SPRZĘT Sprzęt do wykonania ogrodzenia. a) Ustawienie ogrodzenia wykonuje się w zasadzie ręcznie, przy użyciu drobnego sprzętu pomocniczego, jak: szpadle, drągi stalowe, młotki, obcęgi, wyciągarki do napinania linek i siatki, itp. b) Przy przewozie, załadunku, wyładunku i wykonywaniu ogrodzenia można stosować: środki transportu, żurawie samochodowe, ew. wiertnice o napędzie spalinowym do wykonywania dołów pod słupki. c) Przy pracach ziemnych małe koparki i ładowarki i sprzęt transportowy 5. TRANSPORT 5.1 Wymagania ogólne Materiały przewidziane do wykonania robót mogą być przewożone dowolnymi środkami transportu z zachowaniem zasad kodeksu drogowego. Dla materiałów długich należy stosować przyczepy dłużycowe, a materiały wysokie należy zabezpieczyć w czasie transportu przed przewróceniem oraz przesuwaniem. Zgodnie z technologia założoną w dokumentacji projektowej do transportu proponuje się użyć takich środków transportu, jak: a) ciągnik kołowy, d) samochód skrzyniowy, b) samochód dostawczy, e) przyczepa skrzyniowa. c) ładowarki f) małe koparki gąsienicowe 5.2. Wymagania szczegółowe a) Panele powlekaną i słupki powlekane oraz elementy betonowe prefabrykowane, należy przewozić środkami transportu, w warunkach zabezpieczających je przed uszkodzeniami mechanicznymi i wpływami atmosferycznymi. b) Bramy i furtki, przewozić można dowolnymi środkami transportu zabezpieczając je przed mechanicznymi uszkodzeniami. Ze względu na duże odległości, materiał należy dowozić partiami na zaplanowany odcinek ogrodzenia. c) Śruby, wkręty, nakrętki itp. powinno się przewozić w warunkach zabezpieczających wyroby przed korozją i uszkodzeniami mechanicznymi. W przypadku stosowania do transportu palet, opakowania powinny być zabezpieczone przed przemieszczaniem się, np. za pomocą taśmy stalowej lub folii termokurczliwej. d) Beton należy przewozić samochodami przystosowanymi do jego przewożenia. Układanie betonu dokonywać ręcznie stopniowo zagęszczając. 6. WYKONANIE ROBÓT 6.1. Ogólne warunki wykonania robót Ogrodzenie z paneli 3D Całość ogrodzenia zostanie wykonana z elementów typowych systemowych dostarczonych przez wykonawcę. Montaż ogrodzenia zgodnie z technologią leży w zakresie wykonawcy robót budowlanych Parametry użytkowe ogrodzenia 5

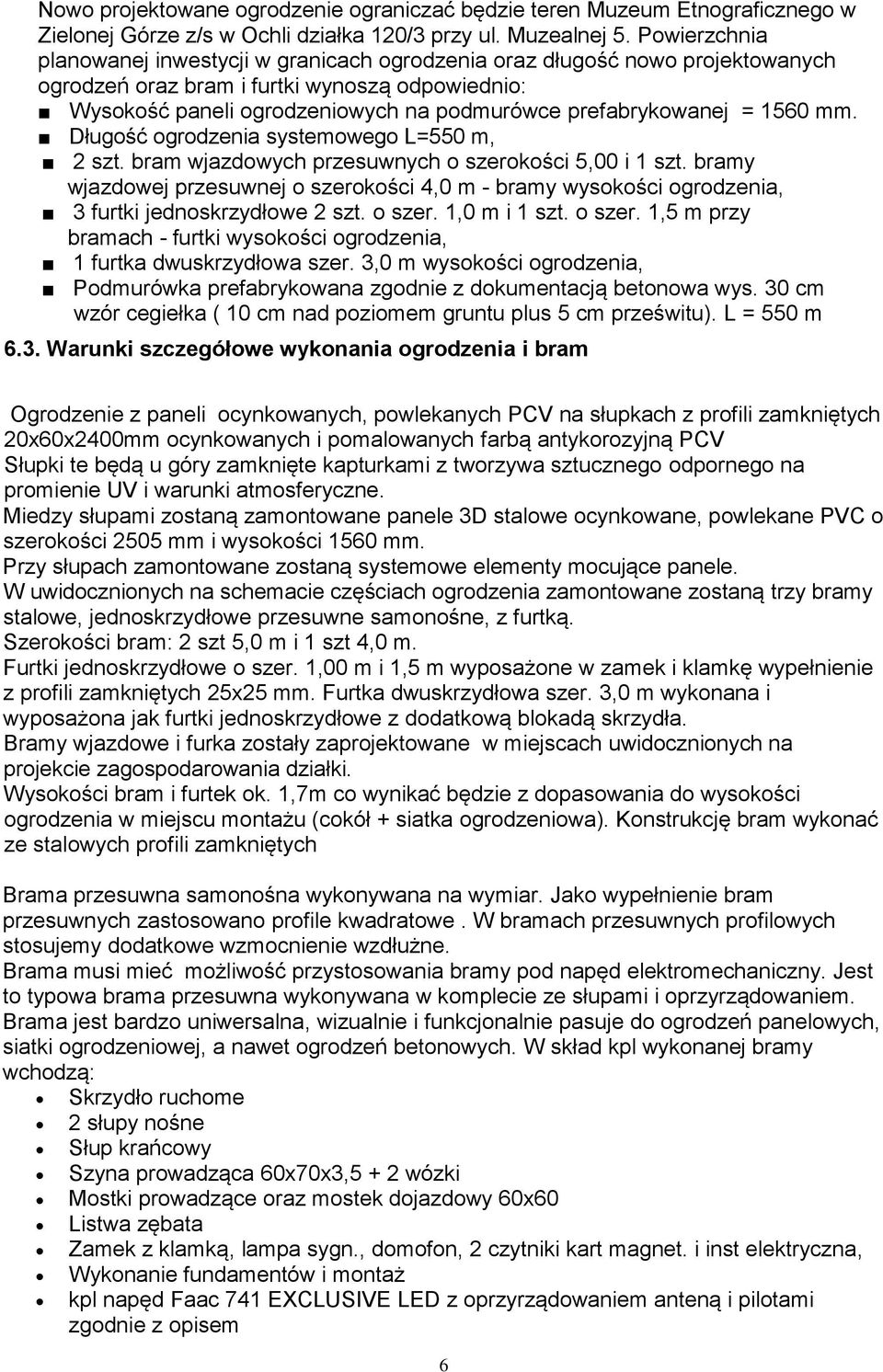

6 Nowo projektowane ogrodzenie ograniczać będzie teren Muzeum Etnograficznego w Zielonej Górze z/s w Ochli działka 120/3 przy ul. Muzealnej 5. Powierzchnia planowanej inwestycji w granicach ogrodzenia oraz długość nowo projektowanych ogrodzeń oraz bram i furtki wynoszą odpowiednio: Wysokość paneli ogrodzeniowych na podmurówce prefabrykowanej = 1560 mm. Długość ogrodzenia systemowego L=550 m, 2 szt. bram wjazdowych przesuwnych o szerokości 5,00 i 1 szt. bramy wjazdowej przesuwnej o szerokości 4,0 m - bramy wysokości ogrodzenia, 3 furtki jednoskrzydłowe 2 szt. o szer. 1,0 m i 1 szt. o szer. 1,5 m przy bramach - furtki wysokości ogrodzenia, 1 furtka dwuskrzydłowa szer. 3,0 m wysokości ogrodzenia, Podmurówka prefabrykowana zgodnie z dokumentacją betonowa wys. 30 cm wzór cegiełka ( 10 cm nad poziomem gruntu plus 5 cm prześwitu). L = 550 m 6.3. Warunki szczegółowe wykonania ogrodzenia i bram Ogrodzenie z paneli ocynkowanych, powlekanych PCV na słupkach z profili zamkniętych 20x60x2400mm ocynkowanych i pomalowanych farbą antykorozyjną PCV Słupki te będą u góry zamknięte kapturkami z tworzywa sztucznego odpornego na promienie UV i warunki atmosferyczne. Miedzy słupami zostaną zamontowane panele 3D stalowe ocynkowane, powlekane PVC o szerokości 2505 mm i wysokości 1560 mm. Przy słupach zamontowane zostaną systemowe elementy mocujące panele. W uwidocznionych na schemacie częściach ogrodzenia zamontowane zostaną trzy bramy stalowe, jednoskrzydłowe przesuwne samonośne, z furtką. Szerokości bram: 2 szt 5,0 m i 1 szt 4,0 m. Furtki jednoskrzydłowe o szer. 1,00 m i 1,5 m wyposażone w zamek i klamkę wypełnienie z profili zamkniętych 25x25 mm. Furtka dwuskrzydłowa szer. 3,0 m wykonana i wyposażona jak furtki jednoskrzydłowe z dodatkową blokadą skrzydła. Bramy wjazdowe i furka zostały zaprojektowane w miejscach uwidocznionych na projekcie zagospodarowania działki. Wysokości bram i furtek ok. 1,7m co wynikać będzie z dopasowania do wysokości ogrodzenia w miejscu montażu (cokół + siatka ogrodzeniowa). Konstrukcję bram wykonać ze stalowych profili zamkniętych Brama przesuwna samonośna wykonywana na wymiar. Jako wypełnienie bram przesuwnych zastosowano profile kwadratowe. W bramach przesuwnych profilowych stosujemy dodatkowe wzmocnienie wzdłużne. Brama musi mieć możliwość przystosowania bramy pod napęd elektromechaniczny. Jest to typowa brama przesuwna wykonywana w komplecie ze słupami i oprzyrządowaniem. Brama jest bardzo uniwersalna, wizualnie i funkcjonalnie pasuje do ogrodzeń panelowych, siatki ogrodzeniowej, a nawet ogrodzeń betonowych. W skład kpl wykonanej bramy wchodzą: Skrzydło ruchome 2 słupy nośne Słup krańcowy Szyna prowadząca 60x70x3,5 + 2 wózki Mostki prowadzące oraz mostek dojazdowy 60x60 Listwa zębata Zamek z klamką, lampa sygn., domofon, 2 czytniki kart magnet. i inst elektryczna, Wykonanie fundamentów i montaż kpl napęd Faac 741 EXCLUSIVE LED z oprzyrządowaniem anteną i pilotami zgodnie z opisem 6

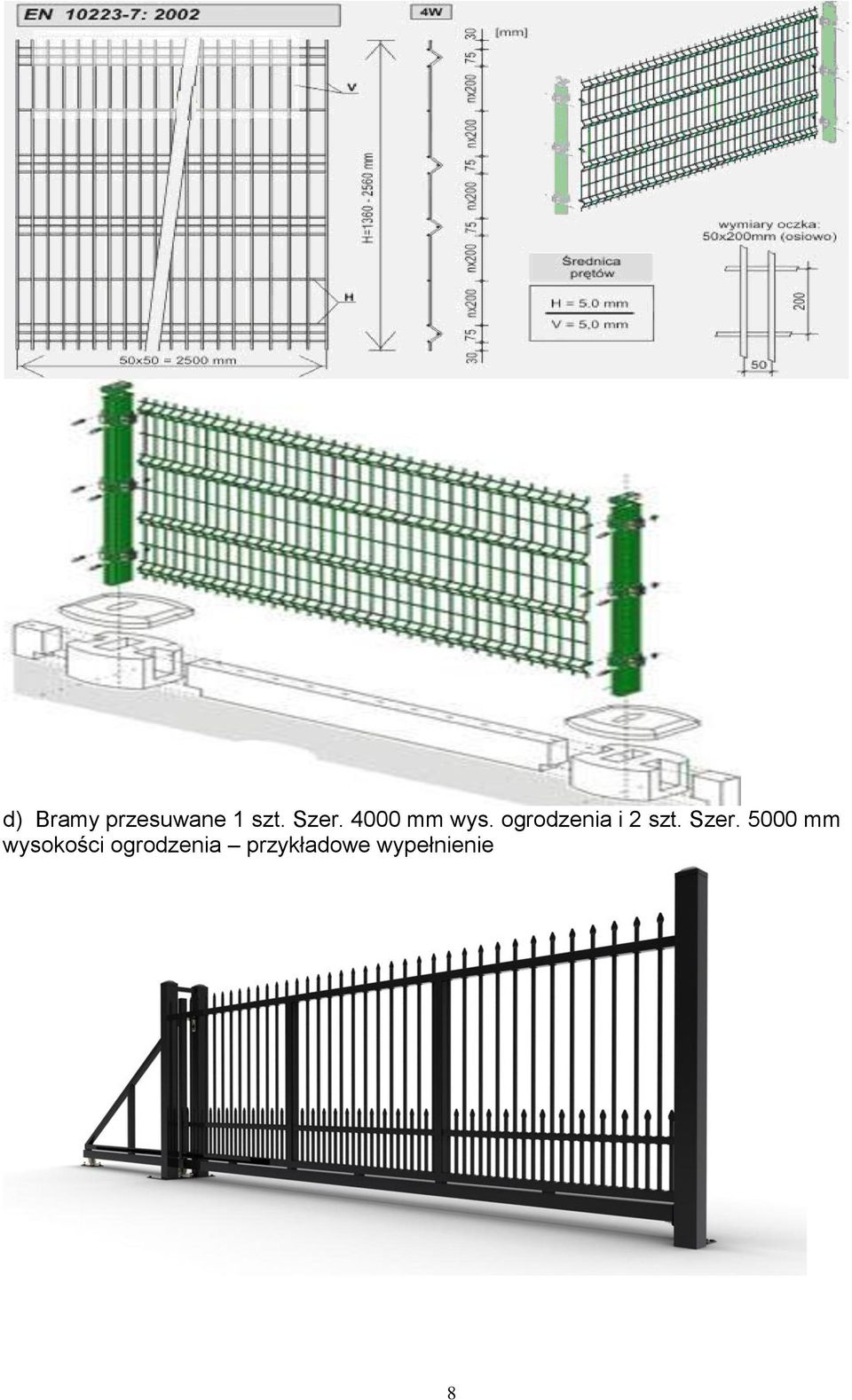

7 . Zabezpieczenie antykorozyjne stanowi podwójna powłoka: Ocynk ogniowy + powłoka PCV. Słupki wykonane są na bazie profilu zamkniętego - przekrój kwadratowy np. 8x8cm lub 10x10cm, w zależności od szerokości wjazdu. Ramę stanowi profil 6x6cm. Do wypełnienia użyto profili zamkniętych 25x25 mm. Powłoka cynkowa stanowi bardzo dobre zabezpieczenia antykorozyjne, a warstwa poliestrowa nadaje efektownego wyglądu i oczywiście podobnie jak warstwa cynku przedłuża trwałość Konstrukcja ogrodzenia Projektowane ogrodzenie wykonane zostanie z typowych systemowych, powtarzalnych elementów panelowych, będą to: a) Siatka druciana w formie panelu 3D z 4 przetłoczeniami, panel wysokości 1560 mm dł 2505 mm, z drutu stalowego, ocynkowanego powleczonego PCV gr 5 mm o standardowym wymiarze oczka 50 x 50 mm w przetłoczeniach, odstęp między drutami pionowymi 5 cm b) Elementy montażowe ocynkowane i powlekane ( Kompletne systemowe obejmy do paneli ogrodzeniowych na słupek 40x60 powlekana ze śrubami. Na obejmę kompletną składają się: obejma do paneli ogrodzeniowych startowa/pośrednia/narożna 40x60 - powlekana PCV, śruba zamkowa nierdzewna, nakrętka zrywalna M8 nierdzewna, przekładka składana trzymająca panel w obejmie, podkładka pod nakrętkę zrywalną nierdzewną. Ilość elementów zależy od lokalizacji słupa (początkowy, narożny, pośredni) c) Słupki bez podporowe dł 2400 mm, wykonane z profilu stalowego 40x60 mm, narożne 60x60 mm stalowej ocynkowane powlekane PCV. Każdy słupek będzie wyposażony w systemową ilość łączników min 3. Każdy słupek będzie zakończony kapturkiem z mrozoodpornego, termoplastycznego tworzywa sztucznego. 7

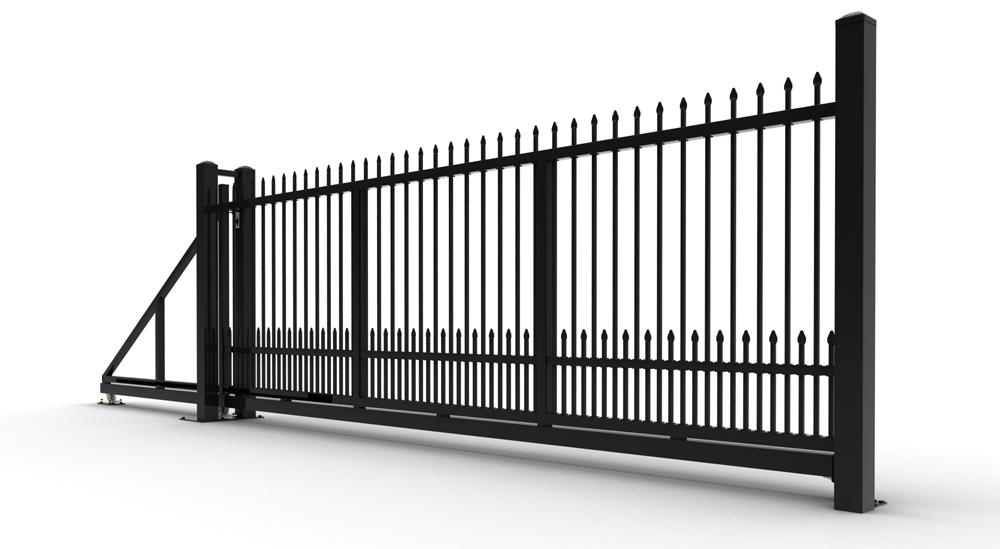

8 d) Bramy przesuwane 1 szt. Szer mm wys. ogrodzenia i 2 szt. Szer mm wysokości ogrodzenia przykładowe wypełnienie 8

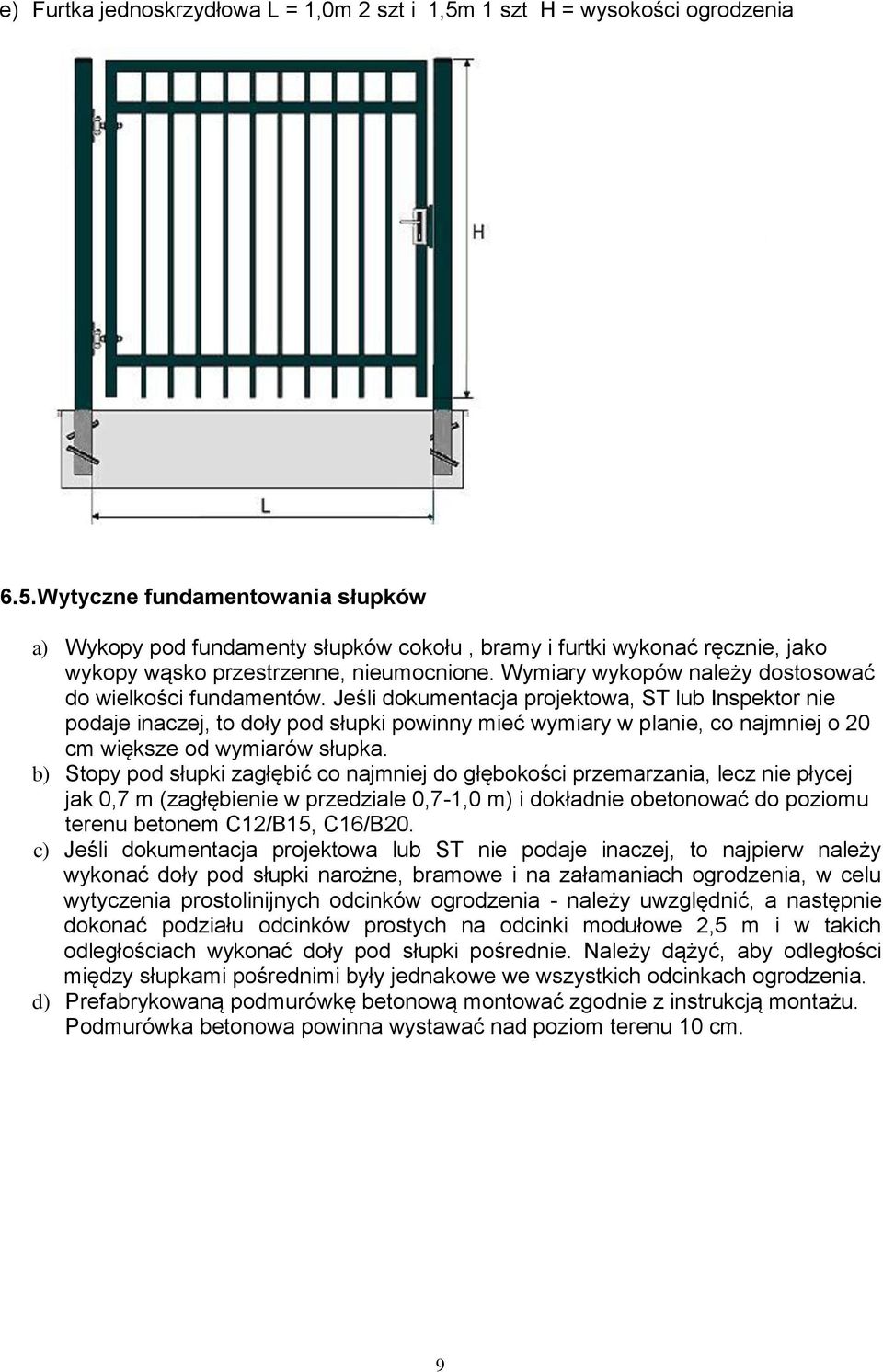

9 e) Furtka jednoskrzydłowa L = 1,0m 2 szt i 1,5m 1 szt H = wysokości ogrodzenia 6.5. Wytyczne fundamentowania słupków a) Wykopy pod fundamenty słupków cokołu, bramy i furtki wykonać ręcznie, jako wykopy wąsko przestrzenne, nieumocnione. Wymiary wykopów należy dostosować do wielkości fundamentów. Jeśli dokumentacja projektowa, ST lub Inspektor nie podaje inaczej, to doły pod słupki powinny mieć wymiary w planie, co najmniej o 20 cm większe od wymiarów słupka. b) Stopy pod słupki zagłębić co najmniej do głębokości przemarzania, lecz nie płycej jak 0,7 m (zagłębienie w przedziale 0,7-1,0 m) i dokładnie obetonować do poziomu terenu betonem C12/B15, C16/B20. c) Jeśli dokumentacja projektowa lub ST nie podaje inaczej, to najpierw należy wykonać doły pod słupki narożne, bramowe i na załamaniach ogrodzenia, w celu wytyczenia prostolinijnych odcinków ogrodzenia - należy uwzględnić, a następnie dokonać podziału odcinków prostych na odcinki modułowe 2,5 m i w takich odległościach wykonać doły pod słupki pośrednie. Należy dążyć, aby odległości między słupkami pośrednimi były jednakowe we wszystkich odcinkach ogrodzenia. d) Prefabrykowaną podmurówkę betonową montować zgodnie z instrukcją montażu. Podmurówka betonowa powinna wystawać nad poziom terenu 10 cm. 9

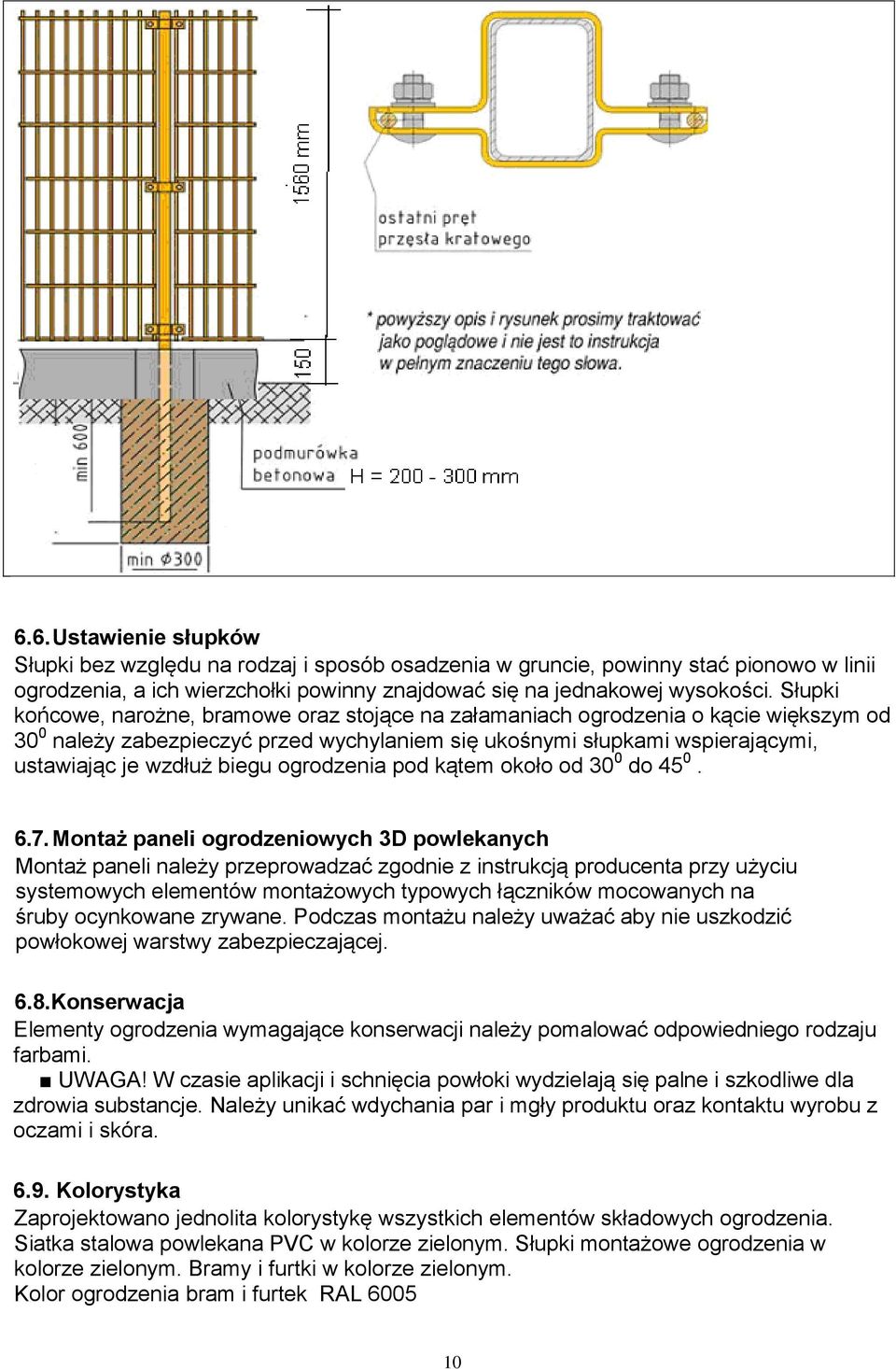

10 6.6. Ustawienie słupków Słupki bez względu na rodzaj i sposób osadzenia w gruncie, powinny stać pionowo w linii ogrodzenia, a ich wierzchołki powinny znajdować się na jednakowej wysokości. Słupki końcowe, narożne, bramowe oraz stojące na załamaniach ogrodzenia o kącie większym od 30 0 należy zabezpieczyć przed wychylaniem się ukośnymi słupkami wspierającymi, ustawiając je wzdłuż biegu ogrodzenia pod kątem około od 30 0 do Montaż paneli ogrodzeniowych 3D powlekanych Montaż paneli należy przeprowadzać zgodnie z instrukcją producenta przy użyciu systemowych elementów montażowych typowych łączników mocowanych na śruby ocynkowane zrywane. Podczas montażu należy uważać aby nie uszkodzić powłokowej warstwy zabezpieczającej. 6.8.Konserwacja Elementy ogrodzenia wymagające konserwacji należy pomalować odpowiedniego rodzaju farbami. UWAGA! W czasie aplikacji i schnięcia powłoki wydzielają się palne i szkodliwe dla zdrowia substancje. Należy unikać wdychania par i mgły produktu oraz kontaktu wyrobu z oczami i skóra Kolorystyka Zaprojektowano jednolita kolorystykę wszystkich elementów składowych ogrodzenia. Siatka stalowa powlekana PVC w kolorze zielonym. Słupki montażowe ogrodzenia w kolorze zielonym. Bramy i furtki w kolorze zielonym. Kolor ogrodzenia bram i furtek RAL

11 7. KONTROLA JAKOŚCI ROBÓT 7.1. Ogólne zasady Wszystkie elementy robót ogrodzenia podlegają sprawdzeniu w zakresie: a) zgodności z dokumentacja i przepisami, b) poprawnego montażu, c) kompletności wyposażenia, d) sprawdzenia funkcjonowania automatyki i sterowania bram 7.2. Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien uzyskać od producentów zaświadczenie o jakości (atesty) i przedstawić je Inspektorowi w celu akceptacji. Do materiałów, których producenci są zobowiązani (przez właściwe normy PN i BN) dostarczyć zaświadczenie o jakości (atesty) należą: -panele ogrodzeniowe, słupy stalowe, profile zamknięte. Uwzględniając nieskomplikowany charakter robót nie zachodzi konieczność wykonania badań materiałów dla tych robót. Wszystkie materiały dostarczone na budowę z zaświadczeniem o jakości (atestem) producenta powinny być sprawdzone w zakresie powierzchni wyrobu i jego wymiarów Kontrola w czasie wykonywania ogrodzenia W czasie wykonywania ogrodzenia należy zbadać: a) sprawdzenie fundamentów przed zasypaniem, b) zachowanie wyznaczonej trasy ogrodzenia c) zachowanie dopuszczalnych odchyłek wymiarów d) prawidłowość wykonania dołów pod słupki, e) poprawność ustawienia słupków, f) oznakowanie tras kablowych 7.4. Pomiary po montażowe - prawidłowość wykonania Pomiary po montażowe obejmują: a) wysokość ogrodzenia, b) naprężenie siatki, c) rozstaw słupków i ich zabetonowanie, d) sprawdzenie osiowości montażu bram, zamykania i przesuwania. e) pomiary elektryczne, sprawdzenie regulacji zabezpieczeń i sterowania 7.5. Zasady postępowania z wadliwie wykonanymi elementami robót W przypadku wystąpienia wadliwie wykonanych robót należy: a) Wszystkie materiały nie spełniające wymagań ustalonych w odpowiednich punktach zostaną przez Inspektora odrzucone i niedopuszczone do zastosowania. b) Wszystkie elementy lub odcinki ogrodzenia, które wykazują odstępstwa od postanowień ST zostaną rozebrane i ponownie wykonane na koszt Wykonawcy. 11

12 8. OBMIAR ROBÓT Kontrakt oparty jest na cenach ryczałtowych poszczególnych elementów scalonych Robót zgodnie z zapisem w Warunkach Szczegółowych Kontraktu (Umowie). Jednostki obmiaru robót są zgodne z podanymi w Przedmiarze Robót. 9. ODBIÓR ROBÓT Odbiorowi robót podlegają: a) wykonanie montażu ogrodzenia z siatki wraz z podmurówką, b) wykonanie bram i furtek z oprzyrządowaniem, c) zabezpieczenie antykorozyjne, d) prace porządkowe i wyrównanie terenu 10. PŁATNOŚCI Zasady płatności określone są w Warunkach Szczegółowych Kontraktu (Umowie). Cena wykonania robót poza robotami zasadniczymi obejmuje następujące roboty tymczasowe i prace towarzyszące: a) prace geodezyjne związane z wyznaczeniem przebiegu ogrodzenia, realizacja i inwentaryzacja powykonawcza robót, b) przejęcie i odprowadzenie wód opadowych z wykopów, c) dostarczenie materiałów, sprzętu oraz ich składowanie, d) wykonanie niezbędnych tymczasowych nawierzchni komunikacyjnych, e) wywóz z terenu budowy materiałów zbędnych, f) uporządkowanie placu budowy po robotach oraz wszystkie inne roboty nie wymienione, które są niezbędne do kompletnego wykonania robót objętych niniejsza ST przewidzianych w Dokumentacji Projektowej. 12

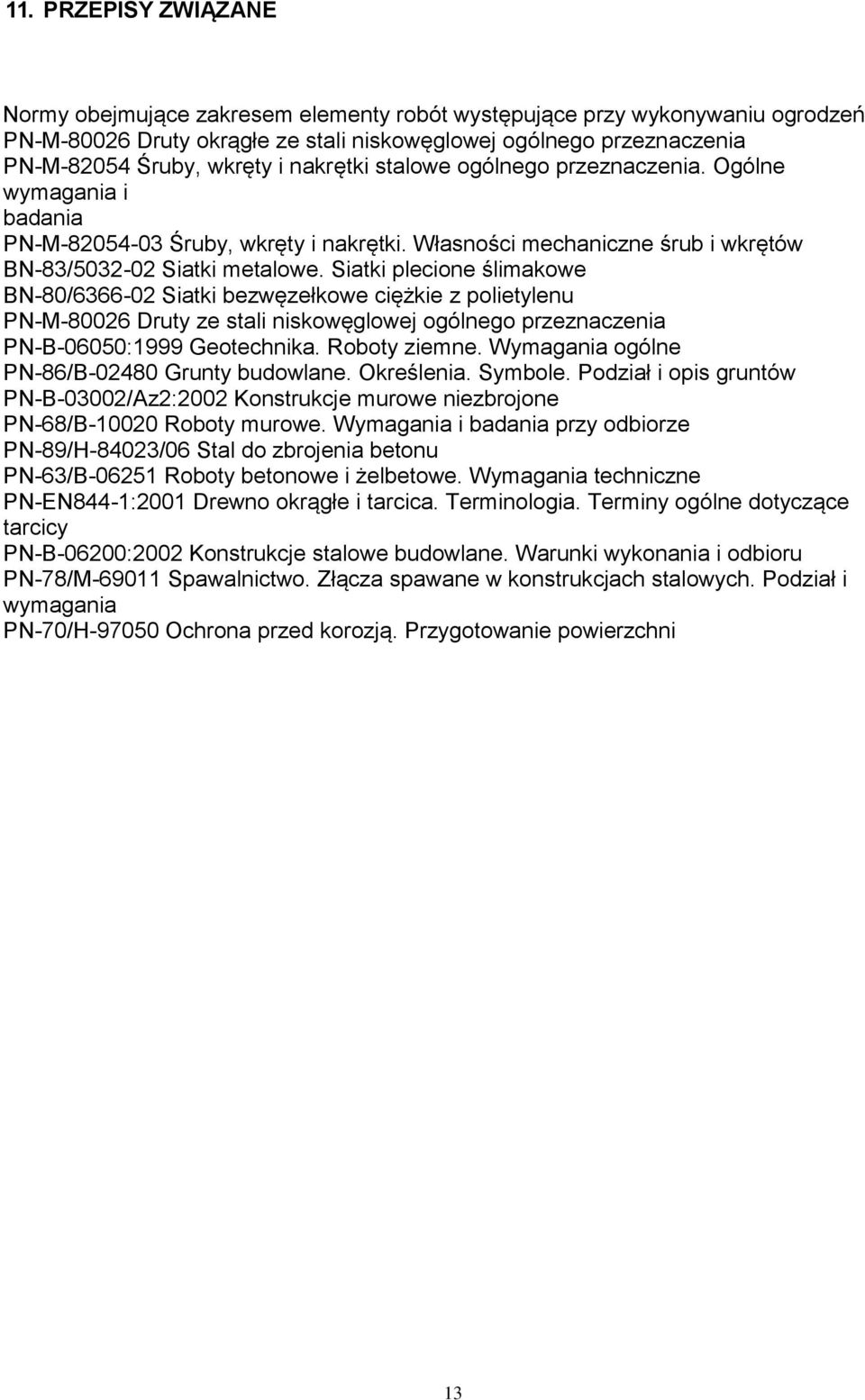

13 11. PRZEPISY ZWIĄZANE Normy obejmujące zakresem elementy robót występujące przy wykonywaniu ogrodzeń PN-M Druty okrągłe ze stali niskowęglowej ogólnego przeznaczenia PN-M Śruby, wkręty i nakrętki stalowe ogólnego przeznaczenia. Ogólne wymagania i badania PN-M Śruby, wkręty i nakrętki. Własności mechaniczne śrub i wkrętów BN-83/ Siatki metalowe. Siatki plecione ślimakowe BN-80/ Siatki bezwęzełkowe ciężkie z polietylenu PN-M Druty ze stali niskowęglowej ogólnego przeznaczenia PN-B-06050:1999 Geotechnika. Roboty ziemne. Wymagania ogólne PN-86/B Grunty budowlane. Określenia. Symbole. Podział i opis gruntów PN-B-03002/Az2:2002 Konstrukcje murowe niezbrojone PN-68/B Roboty murowe. Wymagania i badania przy odbiorze PN-89/H-84023/06 Stal do zbrojenia betonu PN-63/B Roboty betonowe i żelbetowe. Wymagania techniczne PN-EN844-1:2001 Drewno okrągłe i tarcica. Terminologia. Terminy ogólne dotyczące tarcicy PN-B-06200:2002 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru PN-78/M Spawalnictwo. Złącza spawane w konstrukcjach stalowych. Podział i wymagania PN-70/H Ochrona przed korozją. Przygotowanie powierzchni 13
