Instrukcja obsługi grzejników klimakonwektorów Model DKF

Transkrypt

1 Instrukcja obsługi grzejników klimakonwektorów Model DKF F.H.U. DARPIN Ul. Św. Huberta 47b, Gliwice Tel. +48 (032) , Fax. +48 (032)

2 2

3 1. SPIS TREŚCI Wprowadzenie Terminologia Specyfikacja techniczna Tabela wydajności Wymiary Schemat połączeo Instalacja jednostki, działanie oraz konserwacja Przestrzeo pod instalację INSTALACJA RURY ODPROWADZAJĄCEJ KONDENSAT Widok rozszerzony Sterowanie

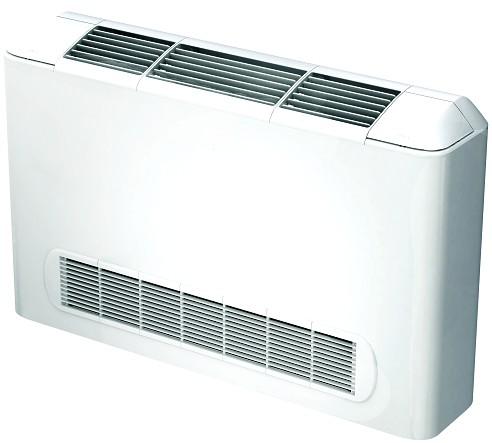

4 WPROWADZENIE DKF jest rodzajem jednostki z wentylatorem i wężownicą, dostępnej w wersji wolnostojącej oraz do zabudowy, idealną do instalacji poziomej, oraz opcjonalnie z powrotem powietrza od dołu i z przodu. Seria jednostek DKF zaprojektowana została i wytwarzana jest na bazie nowoczesnej, w pełni przystosowalnej technologii. Zwarta i cienka obudowa powoduje znaczną oszczędnośd miejsca i ułatwia proces instalacji. Wysokiej jakości materiały oraz najnowocześniejsza technologia zapewnią maksimum wydajności i ledwo dostrzegalny poziom hałasu a w efekcie równomierną i stabilną pracę. Seria DKF Midea została przetestowana w krajowym centrum nadzorowania testów jakościowych AC z uwagi na to, że niski poziom hałasu, wysoka wydajnośd, stabilna praca oraz niski pobór energii powodują, iż jest to jedna z najbardziej zaawansowanych technologii na świecie, rekomendowana użytkownikom przez CRRA (Chioski Związek Przemysłu Chłodniczego i Klimatyzacyjnego). Z uwagi na swoje niewielkie wymiary i udaną konstrukcję, jednostki te stanowią idealną propozycję do użytku domowego i komercyjnego. Główne cechy : Pełna zgodnośd z wymogami bezpieczeostwa Miękkie i opływowe kształty Szeroki zakres funkcji sterujących Niski poziom hałasu w czasie pracy Ograniczony spadek ciśnienia poprzez wymienniki ciepła Łatwośd instalacji i konserwacji Łatwy dostęp i czyszczenie filtra powietrza Wymienne łopatki dla łatwego i skutecznego czyszczenia Pojedyncze wentylatory zasilane bezpośrednio z 1 fazy, silnik indukcyjny z kondensatorem o 3 stałych prędkościach pracy Miedziane orurowanie / aluminiowe żebra wężownicy Aluminiowa hydrofilowa powłoka żeber wężownicy (opcjonalnie) Konstrukcja jednostki oparta na zasadzie galwanizacji elektrostatycznej zapewniającej maksymalną ochronę przez korozją Stalowa wanna odpływowa pokryta grubą warstwą cynku z wysokim stopniem odporności izolacyjnej, zapewniającej unik niknięcie skraplania i korozji Zgodnośd testowanych jednostek z normami GB , JB oraz JB/T TERMINOLOGIA Objętośd powietrza (CFM) 1.Jednostka w obudowie z wlotem powietrza z przodu 2. Jednostka w obudowie z wlotem powietrza z dołu 3.Jednostka zabudowana 4. Jednostka z nową konstrukcją wylotu powietrza i wlotem z przodu 5. Jednostka z nową konstrukcją wylotu powietrza i wlotem z dołu Typ poziomy Jednostka z wodą chłodzącą i wentylatorem Darpin 4

5 2. SPECYFIKACJA TECHNICZNA Modele: DKF1, DKF2 TYP DKF1(2)-150 DKF1(2)-250 DKF1(2)-300 DKF1(2)-400 DKF1(2)-450 DKF1(2)-500 DKF1(2)-600 DKF1(2)-800 DKF1(2)-900 Przepływ powietrza Wydajnośd schładzania Wydajnośd grzewcza CFM m 3 /h W Btu/h W Btu/h Natężenie hałasu db(a) Przepływ LPH Ciśnienie (opór) kpa Wężownica wnętrzowa Silnk wentylatora Jednostka wewnętrzna Liczba rzędów Przekr. rurki(a)/ il.rzędów(b) mm 25.4/ / / / / / / / /22 Przestrzeo pomiędzy żebrami mm Typ ożebrowania Aluminiowy niehydrofilowy Rodz. I typ rury zewnętrznej mm cp9.53 bare tube wężownica dł. /wys. / szer. mm 409/66/ /66/ /44/ /44/ /66/ /66/ /44/ /44/ /44/254 Ilośd obwodów Ilośd Model YDK18-6A YDK18-6A YSK20-4A YSK20-4A YSK20-6 YSK20-6 YSK28-4D YSK28-4E YSK74-4E Marka WELLING WELLING WELLING WELLING YONGAN YONGAN WELLING WELLING YONGAN Pobór mocy W Kondensator uf Prędkośd obr. r/min Wymiary (W/H/D) mm 800/626/ /626/ /626/ /626/ /626/ /626/ /626/ /626/ /626/220 Opakowanie (W/H/D) mm 889/722/ /722/ /722/ /722/ /722/ /722/ /722/ /722/ /722/312 Waga netto/brutto kg 22.5/ / /31 26/ / /38 39/45 39/45 39/45 Rodzaj sterowania Sterowanie przewodowe Rury Rura wodna wlotowa 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G Rura wodna powrotna 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G Rura wylotowa kondensatu cp16mm cp16mm cp16mm cp16mm cp16mm cp16mm cp16mm cp16mm cp16mm 5

6 Model DKF 3 TYP DKF3-150 DKF3-250 DKF3-300 DKF3-400 DKF3-450 DKF3-500 DKF3-600 DKF3-800 DKF3-900 Przepływ powietrza Wydajnośd schładzania Wydajnośd grzewcza CFM m 3 /h W Btu/h W Btu/h Natężenie hałasu db(a) Przepływ LPH Ciśnienie (opór) kpa Wężownica wnętrzowa Silnk wentylatora Jednostka wewnętrzna Rodzaj sterowania Rury Liczba rzędów Przekr. rurki(a)/ il.rzędów(b) mm 25.4/ / / / / / / / /22 Przestrzeo pomiędzy żebrami mm Typ ożebrowania Aluminiowy niehydrofilowy Rodz. I typ rury zewnętrznej mm cp9.53 bare tube wężownica dł. /wys. / szer. mm 409/66/ /66/ /44/ /44/ /66/ /66/ /44/ /44/ /44/254 Ilośd obwodów Ilośd Model YDK18-6A YDK18-6A YSK20-4A YSK20-4A YSK20-6 YSK20-6 YSK28-4D YSK28-4E YSK74-4E Marka WELLING WELLING WELLING WELLING YONGAN YONGAN WELLING WELLING YONGAN Pobór mocy W Kondensator uf Prędkośd obr. r/min Wymiary (W/H/D) mm 550/545/ /545/ /545/ /545/ /545/ /545/ /545/ /545/ /545/212 Opakowanie (W/H/D) mm 639/639/ /639/ /639/ /639/ /639/ /639/ /639/ /639/ /639/305 Waga netto/brutto kg 17/19 17/19 20/ / /29 25/29 32/36 32/36 32/36 Sterowanie przewodowe Rura wodna wlotowa 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G Rura wodna powrotna 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G 3/4G Rura wylotowa kondensatu cp16mm cp16mm cp16mm cp16mm cp16mm cp16mm cp16mm cp16mm cp16mm 6

7 UWAGA: 1. Wszystkie ww. dane dot. Wydajności bazują na stałym ciśnieniu otoczenia 0Pa. 2. Warunki testu dla pomiaru wydajności chłodzenia : Temp. Wejściowa powietrza 27DB C / 19 WB C, temp. Wody wlotowej 7 C, różnica temperatur 5 C 3. Warunki testu dla pomiaru wydajności nagrzewania : Temp. Wejściowa powietrza 20DB C / 19 WB C, temp. Wody wlotowej 50 C, stopieo przepływu powietrza i jest taki sam jak w przypadku chłodzenia. 4. Pomiar poziomu hałasu dokonywany jest w komorze dźwiękoszczelnej 7

8 3. TABELA WYDAJNOŚCI Wydajnośd schładzania: Model DKF1-150 DKF2-150 DKF3-150 DKF1-250 DKF2-250 DKF3-250 Prędkośd Wysoka Średnia Niska Wysoka Średnia Niska Air On FCU Woda Zmiana Prędkośd Przepływ Air Off FCU Wydajnośd Przepływu Spadek Pobór ESP Waga DB WB EWT LWT temp. wentylator powietrza DB WB Total Sens. ciśnienia Moc Moc silnika Pa rpm m3/h kw kw m3/h kpa kg W nos

9 Model DKF1-300 DKF2-300 DKF3-300 DKF1-400 DKF2-400 DKF3-400 Prędkośd Wysoka Średnia Niska Wysoka Średnia Niska Air On FCU Woda Zmiana Prędkośd Przepływ Air Off FCU Wydajnośd Przepływu Spadek Pobór ESP Waga DB WB EWT LWT temp. wentylator powietrza DB WB Total Sens. ciśnienia Moc Moc silnika Pa rpm m3/h kw kw m3/h kpa kg W nos

10 Model DKF1-450 DKF2-450 DKF3-450 DKF1-500 DKF2-500 DKF3-500 Prędkośd Wysoka Średnia Niska Wysoka Średnia Niska Air On FCU Woda Zmiana Prędkośd Przepływ Air Off FCU Wydajnośd Przepływu Spadek Pobór ESP Waga DB WB EWT LWT temp. wentylator powietrza DB WB Total Sens. ciśnienia Moc Moc silnika Pa rpm m3/h kw kw m3/h kpa kg W nos

11 Model DKF1-600 DKF2-600 DKF3-600 DKF1-800 DKF2-800 DKF3-800 Prędkośd Wysoka Średnia Niska Wysoka Średnia Niska Air On FCU Woda Zmiana Prędkośd Przepływ Air Off FCU Wydajnośd Przepływu Spadek Pobór ESP Waga DB WB EWT LWT temp. wentylator powietrza DB WB Total Sens. ciśnienia Moc Moc silnika Pa rpm m3/h kw kw m3/h kpa kg W nos

12 Model DKF1-900 DKF2-900 DKF3-900 Prędkośd Wysoka Średnia Niska Air On FCU Woda Zmiana Prędkośd Przepływ Air Off FCU Wydajnośd Przepływu Spadek Pobór ESP Waga DB WB EWT LWT temp. wentylator powietrza DB WB Total Sens. ciśnienia Moc Moc silnika Pa rpm m3/h kw kw m3/h kpa kg W nos Uwagi: ESP zewnętrzne ciśnienie stałe EWT temperatura wlotowej nos - ilośd LWT temperatura wylotowej PWR zasilanie WB temperatura termometru wilgotnego DB temperatura termometru suchego 12

13 Model Przepływ powietrza Zmienna temperatura DKF1-150 DKF2-150 DKF3-150 DKF1-250 DKF2-250 DKF3-250 DKF1-300 DKF2-300 DKF3-300 DKF1-400 DKF2-400 DKF3-400 DKF1-450 DKF2-450 DKF3-450 DKF1-500 DKF2-500 DKF3-500 DKF1-600 DKF2-600 DKF3-600 DKF1-800 DKF2-800 DKF3-800 DKF1-900 DKF2-900 DKF3-900 m 3 /h Moc Przepływ Wydajnośd nagrzewania Temperatura powietrza wlotowego (21 ) Temperatura wlotowej ( ) Spadek ciśnienia Moc Przepływ Spadek ciśnienia Moc Przepływ Spadek ciśnienia Moc Przepływ Spadek ciśnienia Moc Przepływ Spadek ciśnienia Moc Przepływ Spadek ciśnienia Moc Przepływ Spadek ciśnienia Moc Przepływ kw m 3 /h kpa kw m 3 /h kpa kw m 3 /h kpa kw m 3 /h kpa kw m 3 /h kpa kw m 3 /h kpa kw m 3 /h kpa kw m 3 /h kpa 10 0,57 0,05 3,33 1,05 0,09 6 1,49 0,13 8,67 1,92 0,16 10,67 2,34 0,2 13,33 2,76 0, ,17 0, ,58 0,31 20,66 8 0,73 0,08 5,33 1,18 0,13 8,67 1,6 0,17 11,33 2,02 0,22 14,67 2,44 0,26 17,33 2,85 0,31 20,66 3,26 0,35 23,33 3,67 0, ,8 0,1 6,67 1,23 0, ,66 0,2 13,33 2,07 0,25 16,67 2,48 0,3 20 2,9 0, ,31 0,41 27,33 3,71 0,45 30,66 6 0,86 0,12 8 1,29 0, ,7 0, ,12 0,3 20 2,53 0, ,94 0, ,35 0, ,76 0, ,92 0,16 10,67 1,34 0,23 15,33 1,75 0,3 20 2,16 0,37 24,66 2,57 0,44 29,33 2,98 0, ,39 0,58 38,66 3,8 0,65 43, ,8 0,07 2,04 1,53 0,13 3,79 2,21 0,19 5,54 2,88 0,25 7,29 3,53 0,3 8,75 4,18 0,36 10,5 4,83 0,42 12,25 5,48 0,47 13,71 8 1,06 0,11 3,21 1,74 0,19 5,54 2,41 0,26 7,58 3,06 0,33 9,62 3,71 0,4 11,66 4,36 0,47 13,71 5 0,54 15,75 5,68 0,61 17,79 7 1,17 0,14 4,08 1,84 0,23 6,71 2,5 0,31 9,04 3,15 0,39 11,37 3,8 0,47 13,71 4,44 0,55 16,04 5,08 0,62 18,08 5,73 0,7 20,41 6 1,27 0,18 5,25 1,94 0,28 8,16 2,59 0,37 10,79 3,24 0,46 13,41 3,88 0,56 16,33 4,52 0,65 18,95 5,17 0,74 21,58 5,81 0,83 24,2 5 1,37 0,24 7 2,03 0,35 10,21 2,67 0,46 13,41 3,32 0,57 16,62 3,96 0,68 19,83 4,61 0,49 23,04 5,25 0,9 26,24 5,89 1,01 29, ,8 0,07 3,22 1,57 0,13 5,98 2,3 0,2 9,2 3,02 0,26 11,96 3,73 0,32 14,72 4,43 0,38 17,7 5,14 0,44 20,24 5,84 0, ,08 0,12 5,52 1,81 0,19 8,74 2,53 0,27 12,42 3,24 0,35 16,1 3,94 0,42 19,32 4,65 0,5 23 5,35 0,57 26,22 6,05 0,65 29,9 7 1,2 0,15 6,9 1,93 0,24 11,04 2,64 0,32 14,72 3,34 0,41 18,86 4,05 0,5 23 4,75 0,58 26,68 5,45 0,67 30,82 6,16 0,76 34,96 6 1,32 0,19 8,74 2,04 0,29 13,34 2,75 0,39 17,94 3,45 0,49 22,54 4,15 0,59 27,14 4,86 0,7 32,2 5,56 0,8 36,8 6,26 0,9 41,4 5 1,44 0,25 11,5 2,15 0,37 17,02 2,85 0,49 22,54 3,55 0,61 28,06 4,26 0,73 33,58 4,96 0,85 39,1 5,66 0,97 44,62 6,36 1,09 50, ,96 0,08 2,72 1,91 0,16 5,44 2,82 0,24 8,16 3,71 0,32 10,88 4,61 0,4 13,6 5,49 0,47 15,98 6,38 0,55 18,7 7,27 0,62 21,08 8 1,3 0,14 4,76 2,22 0,24 8,16 3,11 0,33 11,22 4 0,43 14,62 4,89 0,53 18,02 5,78 0,62 21,1 6,66 0,72 24,48 7,55 0,81 27,54 7 1,46 0,18 6,12 2,73 0,29 9,86 3,26 0,4 13,6 4,15 0,51 17,34 5,03 0,62 21,08 5,92 0,73 24,82 6,8 0,83 28,22 7,69 0,94 31,96 6 1,62 0,23 7,82 2,51 0,36 12,24 3,4 0,49 16,66 4,29 0,61 20,74 5,17 0,74 25,16 6,06 0,87 33,58 6,94 0,99 33,66 7,83 1,12 38,08 5 1,77 0,3 10,2 2,66 0,46 15,64 3,54 0,61 20,74 4,43 0,76 25,84 5,31 0,91 30,94 6,2 1,06 36,04 7,08 1,22 41,48 7,97 1,37 46, ,69 0,15 4,28 3,03 0,26 7,41 4,28 0,37 10,55 5,49 0,47 13,4 6,69 0,57 16,25 7,88 0,68 19,4 9,06 0,78 22,23 10,24 0,88 25,08 8 2,11 0,23 6,56 3,37 0,36 10,26 4,59 0,49 13,97 5,78 0,62 17,67 6,97 0,75 21,38 8,15 0,88,,25,08 9, ,5 10,5 1,13 32,21 7 2,3 0,28 7,98 3,53 0,43 12,26 4,73 0,58 16,53 5,92 0,73 20,81 7,1 0,87 24,8 8,28 1,02 29,07 9,45 1,16 33,06 10,62 1,3 37,05 6 2,47 0,35 9,98 3,68 0,53 15,11 4,87 0,7 19,95 6,05 0,87 24,8 7,23 1,04 29,64 8,4 1,2 34,2 9,57 1,37 39,05 10,75 1,54 43, ,63 0,45 12,83 3,82 0,66 18,81 5 0,86 24,51 6,18 10,06 30,21 7,35 1,26 35,91 8,83 1,47 41,9 9,7 1,67 47,6 10,87 1,87 53,3 10 1,82 0,16 4,32 3,27 0,28 7,56 4,64 0,4 10,8 5,97 0,51 13,77 7,28 0,63 17,01 8,58 0,74 20,5 9,87 0,85 22,95 11,17 0,96 25,92 8 2,28 0,25 6,75 3,66 0,39 10,53 4,98 0,54 14,58 6,29 0,68 18,36 7,59 0,82 22,14 8,88 0,95 25,65 10,17 1,09 29,43 11,46 1,23 33,21 7 2,49 0,31 8,37 3,83 0,47 12,69 5,15 0,63 17,01 6,45 0,79 21,33 7,74 0,95 25,65 9,03 1,11 29,97 10,31 1,27 34,29 11,6 1,42 38,34 6 2,68 0,38 10,26 4 0,57 15,39 5,3 0,76 20,52 6,6 0,94 25,38 7,89 1,13 30,51 9,17 1,31 35,37 10,46 1,5 40,5 11,74 1,68 45,36 5 2,85 0,49 13,23 4,16 0,71 19,17 5,45 0,94 25,38 6,74 1,16 31,32 8,03 1,38 37,26 9,31 1,6 43,2 10,59 1,82 49,14 11,88 2,04 55, ,71 0,15 2,3 3,23 0,28 4,3 4,67 0,4 6,14 6,08 0,52 7,98 7,48 0,64 9,82 8,87 0,76 11,67 10,26 0,88 13,51 11, ,35 8 2,23 0,24 3,68 3,68 0,39 5,99 5,09 0,55 8,44 6,48 0,7 10,75 7,87 0,85 13,05 9,26 0,99 15,2 10,64 1,14 17,5 12,03 1,29 19,8 7 2,46 0,3 4,61 3,89 0,48 7,37 5,29 0,65 9,98 6,68 0,82 12,59 8,07 0,99 15,2 9,45 1,16 17,81 10,83 1,33 20,42 12,22 1,5 23,03 6 2,69 0,38 5,83 4,09 0,59 9,06 5,49 0,79 12,13 6,87 0,98 15,04 8,26 1,18 18,11 9,64 1,38 21,18 11,02 1,58 24,25 12,4 1,78 27,32 5 2,9 0,5 7,68 4,3 0,74 11,36 5,69 0,98 15,04 7,07 1,21 18,57 8,45 1,45 22,26 9,83 1,69 25,94 11,21 1,93 29,63 12,59 2,16 33, ,05 0,18 3,53 3,93 0,34 6,66 5,72 0,49 9,6 7,49 0,64 12,54 9,24 0,79 15,48 10,98 0,94 18,42 12,73 1,09 21,36 14,43 1,24 24,3 8 2,7 0,29 5,68 4,51 0,48 9,41 6,27 0,67 13,13 8,02 0,86 16,86 9,76 1,05 20,58 11,5 1,24 24,3 13,24 1,42 27,83 14,98 1,61 31, ,37 7,25 4,78 0,59 11,56 6,54 0,8 15,68 8,28 1,02 19,99 10,02 1,23 24,11 11,76 1,44 28,22 13,5 1,66 32,54 15,23 1,87 36,65 6 3,29 0,47 9,21 5,05 0,72 14,11 6,8 0,97 19,01 8,54 1,22 23,91 10,28 1,47 28,81 12,02 1,72 33,71 13,75 1,97 38,61 15,49 2,22 43,51 5 3,57 0,61 11,96 5,32 0,91 17,84 7,06 1,21 23,72 8,8 1,51 29,6 10,53 1,81 35,48 12,27 2,11 41,36 14,01 2,41 47,24 15,75 2,71 53, ,2 0,19 3,09 4,21 0,36 5,85 6,14 0,53 8,61 8,04 0,59 11,21 9,92 0,85 13,8 11,8 1,01 16,4 13,58 1,18 19,16 15,55 1,34 21,76 8 2,9 0,31 5,03 4,83 0,52 8,44 6,73 0,72 11,69 8,61 0,93 15,1 10,49 1,13 18,35 12,37 1,33 21,6 14,24 1,53 24,85 16,12 1,73 28,1 7 3,22 0,4 6,5 5,13 0,63 10,23 7,02 0,86 13,97 8,9 1,09 17,7 10,78 1,32 21,44 12,65 1,55 25,17 14,52 1,78 28,91 16,4 2,01 32,64 6 3,53 0,51 8,28 5,43 0,78 12,67 7,31 1,05 17,05 9,18 1,31 21,27 11,06 1,58 25,66 12,93 1,85 30,04 14,8 2,12 34,43 16,68 2,39 38,81 5 3,83 0,66 10,72 5,71 0,98 15,92 7,59 1,3 21,11 9,46 1,63 26,47 11,34 1,95 31,67 13,21 2,27 36,86 15,08 2,59 42,06 16,96 2,91 47,26 Spadek ciśnienia 13

14 Tabela współczynników zmiennych dla wydajności nagrzewania: Model DKF1-150 DKF2-150 DKF3-150 DKF1-250 DKF2-250 DKF3-250 DKF1-300 DKF2-300 DKF3-300 DKF DKF2-400 DKF3-400 DKF1-450 DKF2-450 DKF3-450 DKF1-500 DKF2-500 DKF3-500 Średnio szybki Nisko szybki Uwagi: ESP zewnętrzne ciśnienie stałe EWT temperatura wlotowej nos - ilośd LWT temperatura wylotowej WB temperatura termometru wilgotnego PWR zasilanie DB temperatura termometru suchego 4. WYMIARY Modele: DKF1, DKF2 14

15 DKF1(F2) A (mm) B (mm) C (mm) D (mm) Model: DKF 3 DKF A (mm) B (mm) C (mm) D (mm)

16 5. SCHEMAT POŁĄCZEO 6. INSTALACJA JEDNOSTKI, DZIAŁANIE ORAZ KONSERWACJA 7.1. Przestrzeo pod instalację Montaż jednostki można przeprowadzid w sposób pionowo na ścianie lub w pozycji stojącej na podłodze z zastrzeżeniem, że zachowane zostaną odpowiednie odległości montażowe. 16

17 WERSJA I WERSJA II WERSJA III WERSJA I II III a mm b mm INSTALACJA RURY ODPROWADZAJĄCEJ KONDENSAT Układ odprowadzający kondensat musi zostad zainstalowany z odpowiednim spadem zapewniającym prawidłowe odprowadzanie. Poniżej znajdują się wskazówki dotyczące prawidłowego ustalenia pozycji systemu odprowadzania kondensatu. System odprowadzający kondensat powinien zostad wyposażony w odpowiedni odpowietrznik dla odprowadzania ewentualnych powstających zapachów. 17

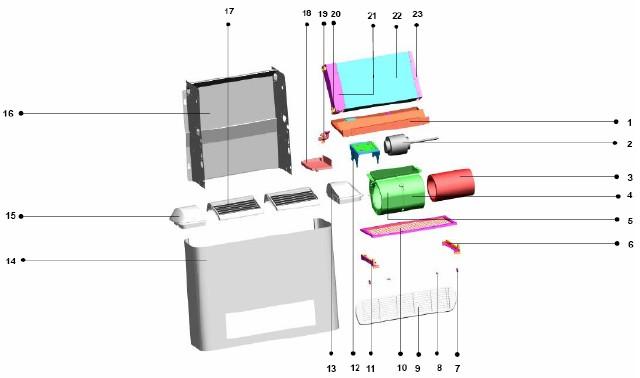

18 7. WIDOK ROZSZERZONY DKF1-150, DKF1-250 r. Nazwa podzespołu Ilośd Nr. Nazwa podzespołu Ilośd 1 Podzespół-poprzecznica, środek 1 14 Obudowa - podzespół 1 2 Silnik asynchroniczny 1 15 Lewa pokrywa podzespół 1 3 Wentylator o przepływie 1 16 Spód obudowy - podzespół 1 4 W prawo, sruba 1 17 żaluzja, wylot powietrza 2 5 W lewo, śruba 1 18 Wanienka ściekowa 1 6 wspornik II, filter 1 19 łącznik, rura spustowa 1 7 wspornik III, filter 2 20 Zbiornik 2 8 wspornik IV, filter 2 21 Podzespół łącznika I, parownik 1 9 Podzespół - żaluzja, wlot 1 22 Zespół parownika 1 10 filter 1 23 Podzespół łącznika I, parownik 1 11 wspornik I, filter 1 Kondensator, silnik wentylatora 1 12 Wsporniki montażowe silnika 1 Łącznik przewodowy, 6p 1 13 Prawa pokrywa podzespół 1 18

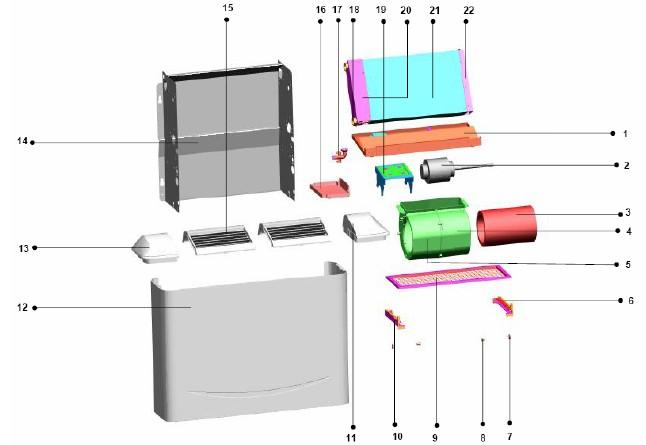

19 DKF2-150, DKF2-250 Nr. Nazwa podzespołu Ilośd Nr. Nazwa podzespołu Ilośd 1 Podzespół-poprzecznica, środek 1 14 Spód obudowy - podzespół 1 2 Silnik asynchroniczny 1 15 żaluzja, wylot powietrza 2 3 Wentylator o przepływie 1 16 Wanienka ściekowa 1 4 W prawo, sruba 1 17 łącznik, rura spustowa 1 5 W lewo, śruba 1 18 Zbiornik 2 6 wspornik II, filter 1 19 Wsporniki montażowe silnika 1 7 wspornik III, filter 2 20 Podzespół łącznika I, parownik 1 8 wspornik IV, filter 2 21 Zespół parownika 1 9 filter 1 22 Podzespół łącznika II, parownik 1 10 wspornik I, filter 1 Kondensator, silnik wentylatora 1 11 Prawa pokrywa podzespół 1 Łącznik przewodowy, 6p 1 12 Obudowa - podzespół 1 13 Lewa pokrywa podzespół 1 19

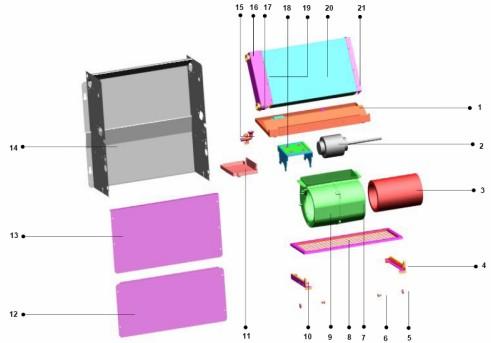

20 DKF3-150, DKF3-250 Nr. Nazwa podzespołu Ilośd Nr. Nazwa podzespołu Ilośd 1 Podzespół-poprzecznica, środek 1 14 Spód obudowy - podzespół 1 2 Silnik asynchroniczny 1 15 łącznik, rura spustowa 1 3 Wentylator o przepływie 1 16 Zbiornik 1 4 wspornik II, filter 1 17 Zbiornik 1 5 wspornik III, filter 2 18 Wsporniki montażowe silnika 1 6 wspornik IV, filter 2 19 Podzespół łącznika I, parownik 1 7 W prawo, sruba 1 20 Zespół parownika 1 8 filter 1 21 Podzespół łącznika II, parownik 1 9 W lewo, śruba 1 22 Kondensator, silnik wentylatora 1 10 wspornik I, filter 1 Łącznik przewodowy, 6p 1 11 Wanienka ściekowa 1 12 Pokrywa górna 1 13 Pokrywa górna II 1 20

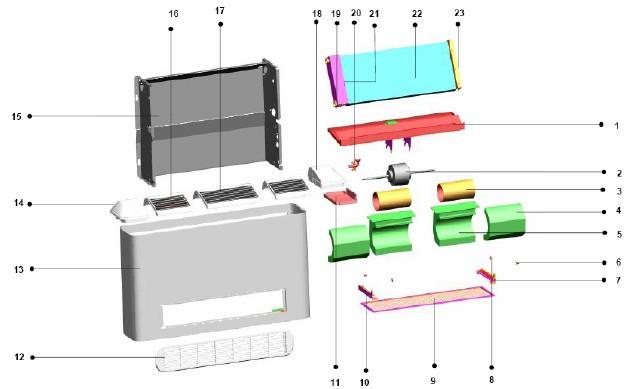

21 DKF1-300, DKF1-400 Nr. Nazwa podzespołu Ilośd Nr. Nazwa podzespołu Ilośd 1 Podzespół-poprzecznica, środek 1 14 Lewa pokrywa podzespół 1 2 Silnik asynchroniczny 1 15 Spód obudowy - podzespół 1 3 Wentylator o przepływie 2 16 Żaluzja1, wylot powietrza 2 4 Góra, sruba 1 17 Żaluzja2, wylot powietrza 1 5 Dół, śruba 2 18 Prawa pokrywa podzespół 1 6 wspornik IV, filter 2 19 Zbiornik 2 7 wspornik II, filter 1 20 łącznik, rura spustowa 1 8 wspornik III, filter 2 21 Podzespół łącznika I, parownik 1 9 filter 1 22 Zespół parownika 1 10 wspornik I, filter 1 23 Podzespół łącznikaii, parownik 1 11 Wanienka ściekowa 1 Kondensator, silnik wentylatora 1 12 Żaluzja, wlot powietrza 1 Łącznik przewodowy, 6p 1 13 Obudowa - podzespół 1 21

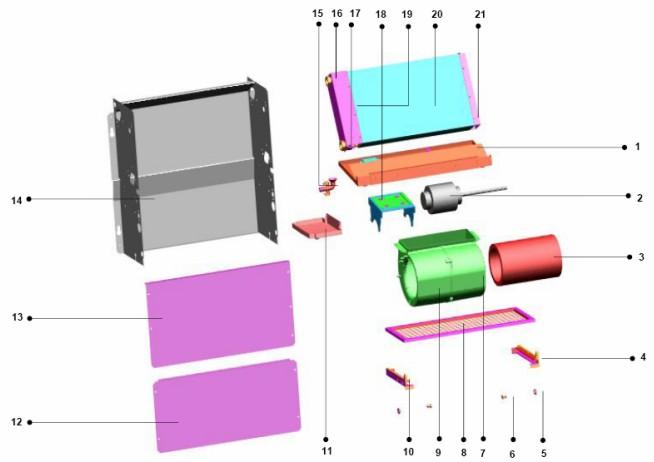

22 DKF1-300, DKF1-400 Nr. Nazwa podzespołu Ilośd Nr. Nazwa podzespołu Ilośd 1 Podzespół-poprzecznica, środek 1 14 Spód obudowy - podzespół 1 2 Silnik asynchroniczny 1 15 Zbiornik 2 3 Wentylator o przepływie 2 16 łącznik, rura spustowa 1 4 Góra, śruba 2 17 Podzespół łącznika I, parownik 1 5 Spód, śruba 2 18 Zespół parownika 1 6 wspornik III, filter 2 19 Podzespół łącznika II, parownik 1 7 wspornik IV, filter 2 Kondensator, silnik wentylatora 1 8 wspornik II, filter 1 Łącznik przewodowy, 6p 1 9 filter 1 10 wspornik I, filter 1 11 Wanienka ściekowa 1 12 Pokrywa górna 1 13 Pokrywa górna II 1 22

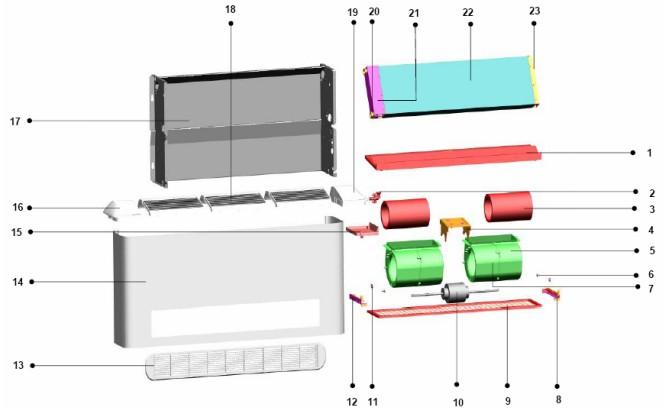

23 DKF1-450, DKF1-500 Nr. Nazwa podzespołu Ilośd Nr. Nazwa podzespołu Ilośd 1 Podzespół-poprzecznica, środek 1 14 Podzespół obudowy 1 2 łącznik, rura spustowa 1 15 Wanienka ściekowa 1 3 Wentylator o przepływie 2 16 Lewa osłona, podzespół 1 4 Wsporniki montażowe silnika 1 17 Spód obudowy - podzespół 1 5 W prawo, sruba 2 18 Żaluzja, wylot powietrza 3 6 wspornik IV, filter 2 19 Prawa oslona 1 7 W lewo, śruba 2 20 Zbiornik 2 8 Wspornik II, filter 1 21 Podzespół łącznika I, parownik 1 9 filter 1 22 Zespół parownika 1 10 Silnik asynchroniczny 1 23 Podzespół łącznika II, parownik 1 11 wspornik III, filter 2 Kondensator, silnik wentylatora 1 12 wspornik I, filter 1 Łącznik przewodowy, 6p 1 13 Żaluzja, wlot powietrza 1 23

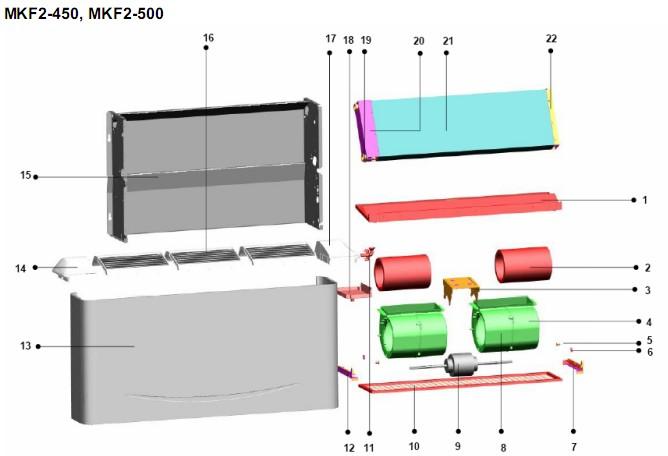

24 DKF2-450, DKF2-500 Nr. Nazwa podzespołu Ilośd Nr. Nazwa podzespołu Ilośd 1 Podzespół-poprzecznica, środek 1 14 Lewa osłona, podzespół 1 2 Wentylator o przepływie 2 15 Spód obudowy - podzespół 1 3 Osłowna montażowa silnika 1 16 Żaluzja, wylot powietrza 3 4 W prawo, sruba 2 17 Prawa osłona, podzespół 1 5 wspornik IV, filter 2 18 Wanienka ściekowa 1 6 wspornik III, filter 2 19 Zbiornik 1 7 wspornik II, filter 1 20 Podzespół łącznika I, parownik 1 8 W lewo, śruba 2 21 Zespół parownika 1 9 Silnik asynchroniczny 1 22 Podzespół łącznika II, parownik 1 10 filter 1 Kondensator, silnik wentylatora 1 11 łącznik, rura spustowa 1 Łącznik przewodowy, 6p 1 12 wspornik I, filter 1 13 Podzespół obudowy 1 24

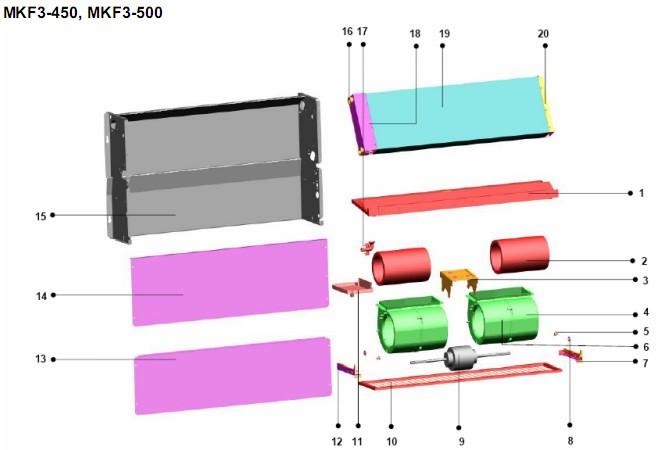

25 DKF3-450, DKF3-500 Nr. Nazwa podzespołu Ilośd Nr. Nazwa podzespołu Ilośd 1 Podzespół-poprzecznica, środek 1 16 Zbiornik 2 2 Wentylator o przepływie 2 17 Łącznik, rura spustowa 1 3 Wsporniki montażowe silnika 1 18 Podzespół łącznika I, parownik 1 4 W prawo, śruba 2 19 Zespół parownika 1 5 wspornik IV, filter 2 20 Podzespół łącznika II, parownik 1 6 W lewo, śruba 2 Kondensator, silnik wentylatora 1 7 wspornik II, filter 1 Łącznik przewodowy, 6p 1 8 wspornik III, filter 2 9 Silnik asynchroniczny 1 10 Filter 1 11 Wanienka ściekowa 1 12 wspornik I, filter 1 13 Pokrywa górna Pokrywa górna Spód obudowy - podzespół 1 25

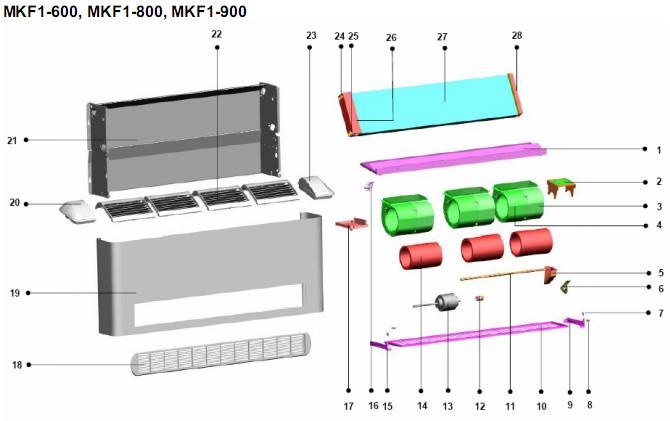

26 DKF1-600, DKF1-800, DKF1-900 Nr. Nazwa podzespołu Ilośd Nr. Nazwa podzespołu Ilośd 1 Podzespół-poprzecznica, środek 1 16 Łącznik, rura spustowa 1 2 Wsporniki montażowe silnika 1 17 Wanienka ściekowa 1 3 W prawo, sruba 3 18 Żaluzja, wlot powietrza 1 4 W lewo, śruba 3 19 Podzespół obudowy 1 5 Wsparcie dla łożyska 1 20 Podezespół lewej osłony 1 6 Oslona, łożysko 1 21 Spód obudowy - podzespół 1 7 wspornik III, filter 2 22 Żaluzja, wylot powietrza 1 8 wspornik IV, filter 2 23 Podzespół prawej obudowy 1 9 wspornik II, filter 1 24 Zbiornik 4 10 filter 1 25 Zbiornik 1 11 Łącznik osiowy 1 26 Podzespół łącznika I, parownik 1 12 Podzespół łącznika osiowego 1 27 Zespół parownika 1 13 Silnik asynchroniczny 1 28 Podzespół łącznika II, parownik 1 14 Wentylator o przepływie 3 Kondensator, silnik wentylatora 1 15 wspornik I, filter 1 Łącznik przewodowy, 6p 1 26

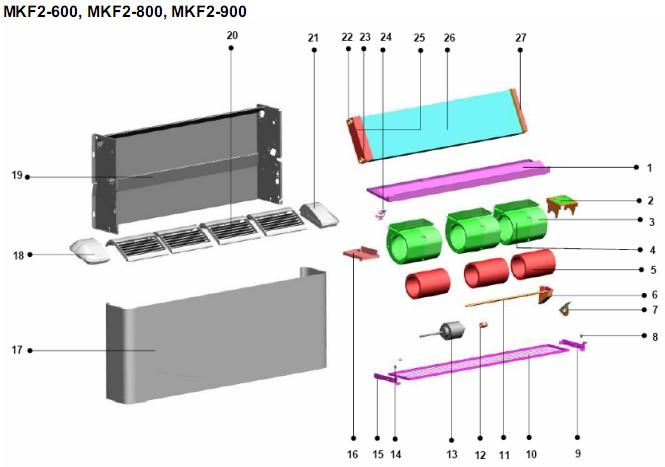

27 DKF2-600, DKF2-800, DKF2-900 Nr. Nazwa podzespołu Ilośd Nr. Nazwa podzespołu Ilośd 1 Podzespół-poprzecznica, środek 1 14 wspornik IV, filter 1 2 Wsporniki montażowe silnika 1 15 wspornik I, filter 1 3 W prawo, sruba 3 16 Wanienka ściekowa 1 4 W lewo, śruba 3 17 Pokrywa górna I 1 5 Wentylator o przepływie 3 18 Pokrywa górna II 1 6 Wsparcie dla łożyska 1 19 Spód obudowy - podzespół 1 7 Oslona, łożysko 1 20 Zbiornik 1 8 wspornik III, filter 2 21 Zbiornik 1 9 wspornik II, filter 1 22 Łącznik I, rura spustowa 1 10 filter 1 23 Podzespół łącznika I, parownik 1 11 Łącznik osiowy 1 24 Zespół parownika 1 12 Podzespół łącznika osiowego 1 25 Podzespół łącznika I, parownik 1 13 Silnik asynchroniczny 1 Kondensator, silnik wentylatora 1 Łącznik przewodowy, 6p 1 27

28 DKF3-600, DKF3-800, DKF3-900 Nr. Nazwa podzespołu Ilośd Nr. Nazwa podzespołu Ilośd 1 Podzespół-poprzecznica, środek 1 16 Wanienka ściekowa 1 2 Wsporniki montażowe silnika 1 17 Podzespół obudowa 1 3 W prawo, sruba 3 18 Podzespół lewa oslona 1 4 W lewo, śruba 3 19 Spód obudowy - podzespół 1 5 Wentylator o przepływie 3 20 Żaluzja, wylot powietrza 1 6 Wsparcie dla łożyska 1 21 Podzespół prawa oslona 1 7 Oslona, łożysko 1 22 Zbiornik 1 8 wspornik III, filter 2 23 Zbiornik 1 9 wspornik II, filter 1 24 Łącznik, rura spustowa 1 10 filter 1 25 Podzespół łącznika I, parownik 1 11 Łącznik osiowy 1 26 Zespół parownika 1 12 Podzespół łącznika osiowego 1 27 Podzespół łącznika II, parownik 1 13 Silnik asynchroniczny 1 Kondensator, silnik wentylatora 1 14 wspornik IV, filter 2 Łącznik przewodowy, 6p 1 15 wspornik I, filter 1 28

29 8. STEROWANIE Sterownik przewodowy: KJR-15 Cechy sterownika: Wybór opcji pracy urządzenia; grzanie, chłodzenie lub wentylator Regulowana prędkośd wentylatora: niska, średnia lub wysoka Przycisk włącz/wyłącz Wyświetlanie temperatury w F lub C Warunki eksploatacji: Zakres zasilania: napięcie wejściowe 220V, napięcie wyjściowe 220V Zakres temperatury : -15 C ~ +43 C Zakres wilgotności: RH40% - RH90% Operacje klawiaturowe: 1. Przycisk regulacji prędkości obrotowej wentylatora. Nacisnąd przycisk, wyświetlacz LCD wyświetli odpowiedni symbol do przodu i do tyłu, w zależności od potrzeb. 2. Przycisk wyboru trybu pracy. Nacisnąd w celu zmiany trybu pracy. Wyświetlacz pokaże odpowiadający symbol. 3. Przycisk włącz/wyłącz. Nacisnąd aby wyłączyd jednostkę oraz tryb wentylatora. Oba te tryby nie są wyświetlane przez wyświetlacz. 4. Przyciski oraz Jeśli naciśnięty zostanie raz przycisk, ustalona temperatura wzrośnie o 1 stopieo. Jeśli temperatura dojdzie do 30 C to pomimo dalszych prób zwiększania, temperatura nie będzie wyższa. Wyświetlacz podczas progresywnego podwyższania temperatury : C C 29

30 Jeśli naciśnięty zostanie raz przycisk, ustalona temperatura zmniejszy się o 1 stopieo. Jeśli temperatura dojdzie do 46 C, to pomimo dalszych prób jej obniżania, temperatura nie zostanie zmniejszona. Wyświetlacz podczas progresywnego obniżania temperatury : C C Po włączeniu zasilania, nacisnąd jednocześnie przyciski i na 3 sekundy i wprowadzid zmiany. Zmiana opcji wyświetlania temperatury z Farenheita na Celsjusza. Nacisnąd i aby wprowadzid rządaną opcję temperatury C F Po zakooczeniu wyboru nacisnąd przyciski i na 3 sekundy, wyjśd z opcji wyboru ustawieo temperatury aż do momentu kiedy wyświetlacz pokaże aktualną temperaturę. Nacisnąd przyciski lub na 2 sekundy, następnie można dokonywad zmian wartości w górę lub dół. Jeśli w ciągu 2 sekund nie zostanie przyciśnięty żaden przycisk, wyświetlacz powróci do opcji aktualnej temperatury, a symbol zniknie. 5. Objaśnienia funkcji Centralne sterowanie poszczególnym partiami zaworu trójdrożnego (ilośd: 2) W trybie pracy chłodzenia lub grzania, termostat decyduje o tym, czy wysład sygnał do zaworu trójdrożnego (220V, prąd zmienny) w związku z aktualnym ustawieniem temperatury. W przypadku braku zasilania, sygnał taki nie zostanie wysłany. Silnik wentylatora. W trybie pracy grzanie, chłodzenie lub wentylacja, silnik wentylatora oferuje 3 prędkości pracy, opcjonalnie: Prędkośd WYSOKA, ŚREDNIA, NISKA (220V/AC). Przy braku zasilania sygnał nie jest podawany do wentylatora. Czujnik temperatury termostatu W przypadku stwierdzenia, że zakres napięcia dla temperatury wewnętrznej T1 jest poza zakresem 0.05V 4.95V zakłada się, że czujnik pracuje w stanie zwarcia, zawór 3-drożny oraz silnik wentylatora nie pracują. Wyświetlacz pokazuje komunikat E1, co oznacza, że żaden z klawiszy nie jest aktywny. Kiedy napięci zasilania wraca do zakresu 0.05V ~ 4.95V, błąd E1 znika z wyświetlacza, wentylator oraz zawór 3-drożny wracają do stanu prawidłowego działania a klawiatura zostaje aktywowana. Objaśnienia funkcji trybów pracy Tryb WENTYLATOR Praca tylko w trybie wentylator. W trybie tym wysyłany jest sygnał do silnika wentylatora (opcjonalnie: SZYBKO, ŚREDNIO, WOLNO) Tryb CHŁODZENIE W trybie tym termostat decyduje czy wysład sygnał do zaworu 3-drożnego w biorąc pod uwagę prąd oraz ustawienia temperatury. Sygnał taki zostanie wysłany jedynie w sytuacji, kiedy T1 (temp. Obecna) Ts (temp.nastawiona) 2 C. Tryb GRZANIE 30

31 W trybie tym termostat decyduje czy wysład sygnał do zaworu 3-drożnego w biorąc pod uwagę prąd oraz ustawienia temperatury. Sygnał taki zostanie wysłany jedynie w sytuacji, kiedy Ts (temp.nastawiona) - T1 (temp.obecna) 2 C. Zatrzymanie systemu Jeśli system wyłączony, termostat nie będzie wysyłał sygnałów do zaworu 3-drożnego. Objaśnienia funkcji trybów pracy silnika wentylatora W trybie pracy CHŁODZENIE lub GRZANIE sygnał dla wartości SZYBKO, ŚREDNIO, WOLNO powinien byd spójny z sygnałem wysyłanym do zaworu 3-drożnego Ustawienie WENTYLATOR należy wybierad tylko i wyłącznie dla pracy jako WENTYLATOR. 31
