1 OPRACOWANIE ZAPOTRZEBOWANIA NA WODĘ DO CELÓW PRZECIWPOŻAROWYCH DO ZEWNĘTRZNEGO GASZENIA POŻARU DLA PLACU SKŁADOWEGO Z UWZGLĘDNIENIEM WIELKOŚCI STREF POŻAROWYCH I GĘSTOŚCI OBCIĄŻENIA POŻAROWEGO SKŁADOWISKO ZŁOMU ul. Zawadzkiego 47, Gliwice 4 WRZEŚNIA 2018 SOLIDO BHP ul. Bp. Cz. Kaczmarka 4/6, Kielce

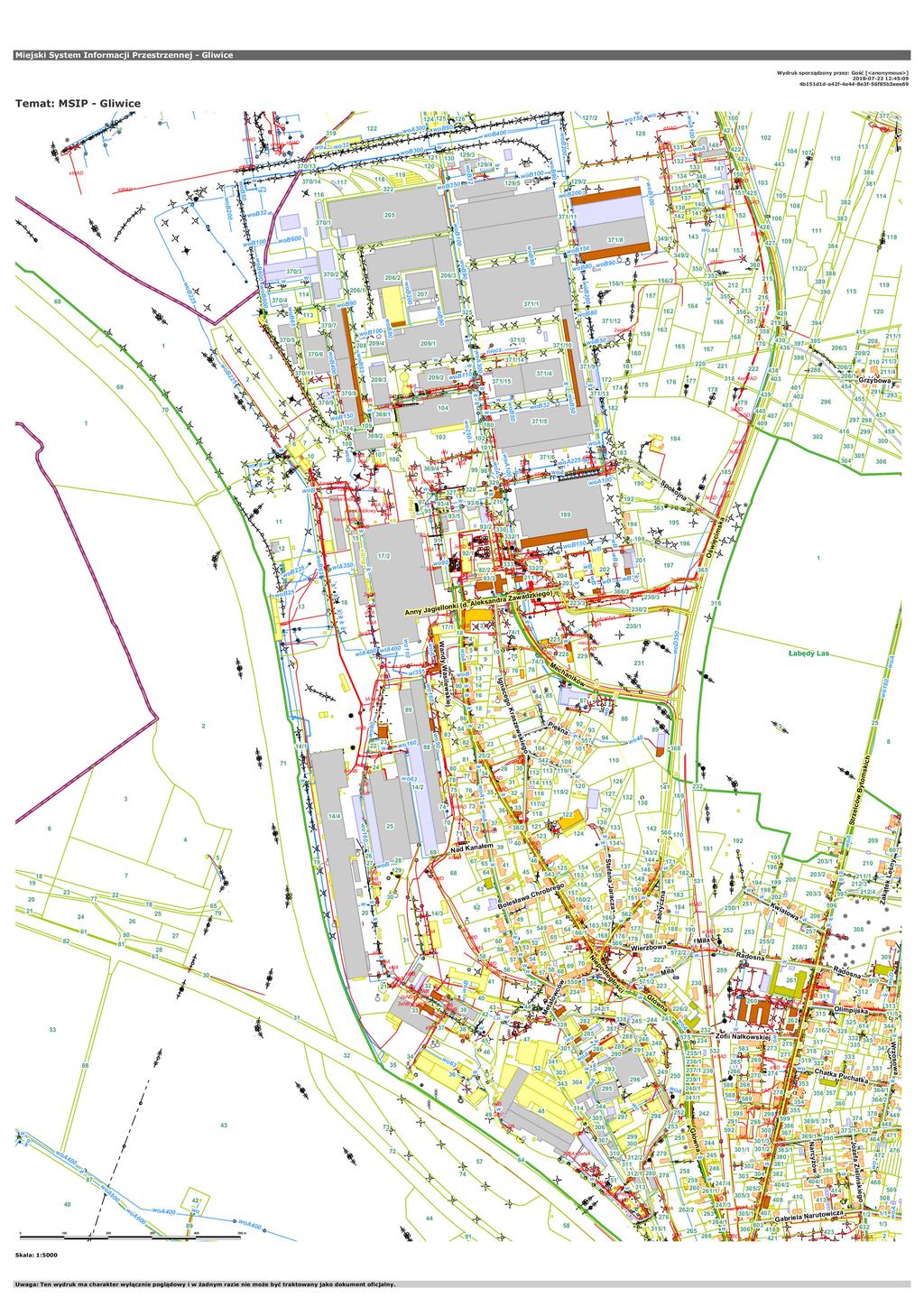

2 Zawartość opracowania 1. Przedmiot opracowania 2. Podstawa opracowania 3. Zakres opracowania 4. Instalacja hydrantów wewnętrznych 5. Uwagi końcowe Załączniki graficzne: 1. Projekt rozmieszczenia hydrantów zewnętrznych w raz z ich zasięgiem - SKALA 1: Mapa zasadnicza obiektu - SKALA 1: Współrzędne lokalizacji wstępnie zaprojektowanych hydrantów. str. 1

3 1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest obliczenie zapotrzebowania na wodę do celów ppoż. w instalacji hydrantów zewnętrznych dla placu składowego z uwzględnieniem wielkości stref pożarowych i gęstości obciążenia pożarowego zlokalizowanego w Gliwicach, ul. Zawadzkiego Podstawa opracowania Do najważniejszych przepisów związanych z ochroną przeciwpożarową oraz zaopatrzeniem w wodę należą: Ustawa z dnia 21 sierpnia 1991 r o ochronie przeciwpożarowej. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2010 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124, poz. 1030). Ustawa z dnia 7 lipca 1994 r. Prawo budowlane tekst ujednolicony. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75, poz 690). Rozporządzenie Ministra Gospodarki z dnia 21 listopada 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych, rurociągi przesyłowe dalekosiężne służące do transportu ropy naftowej i produktów naftowych i ich usytuowanie (Dz. U. Nr 243 z 2005 r. poz. 2063). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz. 1137). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 r. zmieniające rozporządzenie w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania. Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej Państwowy Instytut Badawczy INFORMATOR O POSTĘPOWANIU APROBACYJNYM 3. Zakres opracowania Opracowanie obejmuje: - instalację hydrantów zewnętrznych 4. Instalacja hydrantów zewnętrznych Hydranty przeciwpożarowe montowane w sieciach wodociągowych są ważnym elementem ochrony ludzi i obiektów. Hydranty zewnętrzne są wykorzystywane do poboru wody do gaszenia pożarów i zaopatrzenia wodnego pojazdów straży pożarnej do celów gaśniczych. Ze względu na konieczność dostarczenia na Składowisko złomu odpowiedniej ilości wody do celów gaśniczych, wymaga się zaprojektowania wymaganego przyłącza i wykonanie instalacji do celów ppoż. str. 2

4 Woda do celów ppoż. dostarczana z instalacji wodociągowej będzie przebiegać przez całą długość obszaru składowiska. W powyższym przypadku jest możliwość zastosowania hydrantów podziemnych. Na składowisku wstępnie zaprojektowano łącznie 3 hydranty zewnętrzne. Sieć wodociągowa stanowiąca źródło wody do celów przeciwpożarowych, zwana dalej siecią wodociągową przeciwpożarową, powinna być zasilana z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń, zapewniających wymaganą wydajność i ciśnienie w hydrantach zewnętrznych, nawet tych niekorzystnie ulokowanych, przez co najmniej 2 godziny. Sieć wodociągowa przeciwpożarowa powinna zapewniać wydajność nie mniejszą niż 5 dm 3 /s i ciśnienie w hydrancie zewnętrznym nie mniejsze niż 0,1 MPa (megapaskala), przez co najmniej 2 godziny. Sieć wodociągową przeciwpożarową należy wykonywać jako sieć obwodową. Dopuszcza się budowę sieci wodociągowej przeciwpożarowej rozgałęzieniowej poza obszarami miejskimi oraz tam, gdzie łączna wymagana ilość wody nie przekracza 20 dm 3 /s. Dopuszcza się budowę odgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych. W przypadku gdy łączna wymagana ilość wody przekracza 30 dm 3 /s, sieć obwodową zasila się w dwóch punktach znajdujących się w możliwie największej odległości od siebie, nie mniejszej jednak niż 1/4 obwodu sieci. Dla terenu Składowiska złomu wymagana ilość zapotrzebowania na wodę do celów ppoż. wynosi - 20 dm 3 /s Sieć wodociągową przeciwpożarową, dla której łączna wymagana ilość wody przekracza 20 dm 3 /s, należy tak zaprojektować i budować, aby możliwe było jednoczesne pobieranie wody z dwóch sąsiednich hydrantów zewnętrznych. Lokalizację hydrantów zaproponowano na terenie składowiska złomu w odległości nie większej od siebie niż 150 m, zasięgiem hydrantów objęto wszystkie trzy wyznaczone strefy zagrożenia pożarowego. str. 3

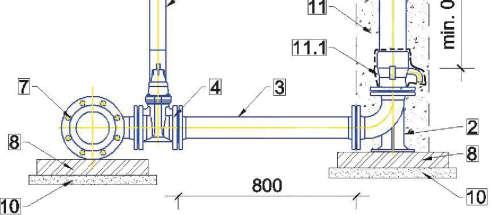

5 SCHEMAT ZABUDOWY HYDRANTU NADZIEMNEGO PRZEKRÓJ A-A 1. Hydrant nadziemny DN80 PN16 zabezpieczony w przypadku złamania, zgodny z PN-EN Hydrant podziemny DN80 PN16 zabezpieczony w przypadku złamania, zgodny z PN-EN Kolano stopowe żeliwne kołnierzowe DN Króciec dwukołnierzowy z żeliwa sferoidalnego DN80 L=800 mm Króciec dwukołnierzowy z żeliwa sferoidalnego DN80 L=200 mm. 4. Zasuwa z żeliwa sferoidalnego DN80 z miękkim uszczelnieniem klina, 5. Obudowa teleskopowa z wrzecionem. 6. Skrzynka uliczna żeliwna do zasuwy DN Skrzynka uliczna żeliwna do hydrantu podziemnego DN Trójnik redukcyjny kołnierzowy żeliwny DN150/DN Płyta chodnikowa 500x500x70mm. 9. Płyta betonowa zbrojona pod skrzynki do zasuw. 9.1 Płyta betonowa zbrojona pod skrzynie do hydrantów. 1 WIDOK Z GÓRY 9.2 Opaska betonowa. 10. Podbudowa z betonu chudego. 11. Obsypka żwirowa 2-16mm z zagęszczeniem Obudowa odwodnienia hydrantu filtrem z geowłókniny 200 mm/m Tuleja kołnierzowa PE160/DN150 z luźnym kołnierzem stalowym DN150 (ultymatywnie łącznik rurowokołnierzowy) 13. Połączenie zgrzewane doczołowo z istn. siecią PEI OO Dzi60 PNIO UWAGA! 1. Wszystkie kształtki i armatura z żeliwa sferoidalnego, zabezpieczone zewnętrznie i wewnętrznie metodą proszkową powłoką epoksydową o grubości mirr 250 um. 2. Hydrant malowany proszkowo koloru czerwonego RAL Między kształtki a blok oporowy należy włożyć folię PVC gr. 2mm. Wyrażone w milimetrach średnice nominalne (DN) przewodów wodociągowych wykonanych z rur stalowych, na których przewiduje się instalowanie hydrantów zewnętrznych przeciwpożarowych, powinny wynosić co najmniej: 1) DN 100 w sieci obwodowej; PE100 SDR17 PN10 Dz140x8,3mm średnica wewnętrzna wynosi 123,4 mm > DN100 można zastosować str. 4

6 PE100 SDR11 PN16 Dz140x12,7mm średnica wewnętrzna wynosi 114,6 mm > DN100 można zastosować PE100 SDR17 PN10 Dz125x7,4mm średnica wewnętrzna wynosi 110,2 mm > DN100 można zastosować PE100 SDR11 PN16 Dz125x11,4mm średnica wewnętrzna wynosi 102,2 mm > DN100 można zastosować PE100 SDR11 PN16 Dz110x10mm średnica wewnętrzna wynosi 90 mm< DN100 nie można zastosować 2) DN 125 w sieci rozgałęzieniowej; PE100 SDR17 PN10 Dz160x9,5mm średnica wewnętrzna wynosi 141 mm > DN125 można zastosować PE100 SDR11 PN16 Dz160x9,5mm średnica wewnętrzna wynosi 130,8 mm > DN125 można zastosować 3) w odgałęzieniach sieci obwodowej według obliczeń hydraulicznych; Na sieci wodociągowej przeciwpożarowej stosuje się hydranty zewnętrzne nadziemne o średnicy nominalnej DN Dopuszcza się instalowanie hydrantów podziemnych o średnicy nominalnej DN 80 w przypadkach, gdy zainstalowanie hydrantów nadziemnych jest szczególnie utrudnione lub niewskazane, na przykład ze względu na utrudnienia w ruchu. 1. Hydranty zewnętrzne zainstalowane na sieci wodociągowej przeciwpożarowej powinny być wyposażone w odcięcia umożliwiające odłączania ich od sieci. Odcięcia te muszą pozostawać w położeniu otwartym podczas normalnej eksploatacji sieci. 2. Hydranty zewnętrzne powinny spełniać wymagania Polskich Norm dotyczących tych urządzeń, będących odpowiednikami norm europejskich (EN). 3. Hydranty zewnętrzne umieszcza się wzdłuż dróg i ulic oraz przy ich skrzyżowaniach, przy zachowaniu odległości: a) między hydrantami do 150 m; b) od zewnętrznej krawędzi jezdni drogi lub ulicy do 15 m; c) najbliższego hydrantu od chronionego obiektu budowlanego do 75 m; d) innych niż wymienione w pkt 3 hydrantów wymaganych do ochrony obiektu budowlanego do 150 m; e) od ściany chronionego budynku co najmniej 5 m. 4. Poza obszarami miejskimi odległość między hydrantami powinna być dostosowana do gęstości istniejącej i planowanej zabudowy. 5. Wydajność nominalna hydrantu zewnętrznego, przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody, w zależności od jego średnicy nominalnej (DN), nie może być mniejsza niż: a. dla hydrantu nadziemnego DN dm3/s; b. dla hydrantu nadziemnego DN dm3/s; c. dla hydrantu podziemnego DN dm3/s; d. dla hydrantu nadziemnego DN 80 na sieci, o której mowa w 9 ust. 2 5 dm3/s. 6. Dla zapewnienia możliwości intensywnego czerpania wody do celów przeciwpożarowych na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne, spełniające następujące wymagania: a) średnica nominalna hydrantu powinna wynosić DN 100 lub DN 150; b) wydajność nominalna przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody nie może być mniejsza niż 20 dm3/s; c) hydranty powinny być usytuowane w miejscach dostępnych z głównych dróg komunikacyjnych na terenie jednostki osadniczej; d) miejsce usytuowania hydrantu należy oznakować znakami zgodnymi z Polskimi Normami wraz z podaniem na znaku dodatkowym wielkości charakterystycznych hydrantu; e) przy hydrancie należy przewidzieć stanowisko czerpania wody o wymiarach zapewniających swobodny dostęp do hydrantu; str. 5

7 f) na stanowisku czerpania wody należy umieścić zakaz parkowania. 7. Określenia potrzeb w zakresie instalowania hydrantów, o których mowa w ust. 9, dokonują właściwe miejscowo organy Państwowej Straży Pożarnej w ramach opiniowania projektów studium uwarunkowań i kierunków zagospodarowania przestrzennego gminy oraz projektów miejscowych planów zagospodarowania przestrzennego, w trybie określonym w przepisach o planowaniu i zagospodarowaniu przestrzennym. 8. Maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie może przekraczać 1,6 MPa. 9. Miejsce usytuowania hydrantu zewnętrznego należy oznakować znakami zgodnymi z Polskimi Normami. 10. Hydranty zewnętrzne powinny być co najmniej raz w roku poddawane przeglądom i konserwacji przez właściciela sieci wodociągowej przeciwpożarowej. Zgodnie z wytycznymi rozporządzenia na sieci wodociągowej należy stosować hydranty nadziemne DN80 mm dla sieci o średnicy do DN250 mm i DN100 mm na sieci wodociągowej DN250 i większej. W celu łatwego otwarcia zasuwy odcinającej hydrant odległość między trzpieniem zasuwy hydrantowej, a skrajem hydrantu (podziemnego lub nadziemnego) nie może być mniejsza niż 0,8 m. 4. Uwagi końcowe INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Zgodnie z art. 21a Prawa Budowlanego Obwieszczenie Marszałka Sejmu Rzeczypospolitej Polskiej z dnia 17 sierpnia 2006 r. w sprawie ogłoszenia jednolitego tekstu ustawy - Prawo budowlane (Dz.U. 2006r nr 156 poz. 1118) kierownik budowy jest zobowiązany sporządzić lub zapewnić sporządzenie, przed rozpoczęciem budowy planu bezpieczeństwa i ochrony zdrowia, uwzględniając specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych z uwzględnieniem niżej podanych uwag projektanta. 1. Zabezpieczenie Placu budowy - Wykonawca jest zobowiązany do zabezpieczenia Placu budowy oraz utrzymania ruchu publicznego na Placu Budowy w okresie trwania robót aż do zakończenia i odbioru ostatecznego Robót. - W czasie prowadzenia robót Wykonawca dostarczy, zainstaluje i będzie obsługiwał wszystkie tymczasowe urządzenia zabezpieczające takie jak: ogrodzenia, oświetlenie, sygnały, i znaki ostrzegawcze, zapory itp., zatrudni dozorców i podejmie wszystkie inne środki niezbędne dla ochrony robót, bezpieczeństwa pojazdów i pieszych - Wykonawca zapewni stałe warunki widoczności w dzień i w nocy zapór i znaków, dla których jest to konieczne ze względów bezpieczeństwa - Wszystkie znaki, zapory i inne urządzenia winny być akceptowane przez Inspektora Nadzoru 2. Ochrona środowiska w czasie wykonywania robót - Wykonawca ma obowiązek znać i stosować w czasie prowadzenia prac wszelkie przepisy dotyczące ochrony środowiska naturalnego. - Wykonawca, aż do zakończenia zadania będzie wykonywał wszelkie prace mające na celu stosowanie się do przepisów i norm ochrony środowiska na placu budowy. 3. Roboty ziemne - Przed przystąpieniem do wykonywania robót ziemnych konieczne jest zbadanie, czy nie ma w miejscach przewidywanych wykopów przewodów wodociągowych, kanalizacyjnych, kablowych, ciepłowniczych itp. Wykopy należy zabezpieczyć przed zalewaniem przez wody powierzchniowe. str. 6

8 Wykonywanie wykopów przez ich podkopywanie jest zabronione. Wykopy należy zabezpieczyć przez w potrzebne barierki ochronne, mostki dla pieszych itp. W razie konieczności stosować zabezpieczenie ścian wykopu przed osunięciem 4. Bezpieczeństwo i higiena pracy - Podczas realizacji robót Wykonawca będzie przestrzegał przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych lub szkodliwych dla zdrowia oraz nie spełniających wymagań sanitarnych. - Wykonawca zapewni odpowiednią odzież dla pracowników. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zapewniające odpowiednie warunki socjalne dla pracowników. 5. Ochrona przeciwpożarowa - Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej - Wykonawca zapewni i będzie utrzymywać sprawny sprzęt przeciwpożarowy wymagany przez odpowiednie przepisy, na terenie budowy i w pojazdach - Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Powyższe uwagi stanowią tylko przypomnienie niektórych spraw związanych z zagadnieniem bezpieczeństwa i higieny pracy. Za bezpieczeństwo i higienę pracy na budowie odpowiada kierownik budowy, który powinien zapewnić stały nadzór nad przestrzeganiem przez wszystkich pracowników przepisów Bezpieczeństwa i higieny pracy oraz przeciwpożarowych. Bardzo istotnym zagadnieniem z dziedziny bezpieczeństwa i ochrony zdrowia jest zapewnienie prawidłowych warunków socjalnych zatrudnionym. Przed przystąpieniem do robót wykonawca winien powiadomić z wyprzedzeniem wszystkich użytkowników i zainteresowanych o rozpoczęciu robót. Opracował: Mgr inż. Grzegorz Rączkiewicz str. 7

9

10

11 Załącznik do Opracowania zapotrzebowania na wodę do celów przeciwpożarowych do zewnętrznego gaszenia pożaru dla placu składowego z uwzględnieniem wielkości stref pożarowych i gęstości obciążenia pożarowego Współrzędne proponowanej lokalizacji hydrantów układ 2000 strefa 7 nr x y Wykaz wykorzystanych współrzędnych: Budynki budynki L.p. x y L.p. x y str. 1

12 str. 2

13 Współrzędne działek: działki L.p. x y L.p. x y str. 3

14 str. 4

15 Istniejace hydranty zewnętrzne naziemne L.p. x y , str. 5
