1 AFFINITY Series 700/900/990 Instrukcja użytkowania AFFINITY SERIES 700/900/990 DYNAMIC Performance A D VA N C E D P e r f o r m a n c e J K- I N T E R N AT I O N A L G M B H Koehlershohner Strasse Windhagen/GERMANY Phone: +49 (0) 2224/818-0 Fax: +49 (0) 2224/ Internet: info@ergoline.de

2

3 Instrukcja użytkowania Tłumaczenie oryginalnej instrukcji użytkowania AFFINITY 700 ADVANCED PERFORMANCE AFFINITY 700 ADVANCED PERFORMANCE (TP) AFFINITY 700 ADVANCED PERFORMANCE AC PLUS AFFINITY 900 ADVANCED PERFORMANCE AC PLUS AFFINITY 990 DYNAMIC PERFORMANCE AC PLUS / pl /

4 Metryczka Metryczka Producent: Dział obsługi klienta / Serwis techniczny (zamówienie części zamiennych do elementów urządzenia): Zamówienie części zamiennych do materiałów eksploatacyjnych: JK-Products GmbH Rottbitzer Straße Bad Honnef (Rottbitze) GERMANY Tel.: +49 (0) / Faks: +49 (0) / JK-International GmbH, Division JK-Global Service Köhlershohner Straße Windhagen GERMANY Tel.: +49 (0) / Faks: +49 (0) / service@jk-globalservice.de JK-International GmbH, Division JK-Licht Köhlershohner Straße Windhagen GERMANY Tel.: +49 (0) / Faks: +49 (0) / info@jk-licht.de NIEBEZPIECZEŃSTWO! Nieprzestrzeganie niniejszej instrukcji użytkowania: może spowodować ciężkie obrażenia ciała i śmierć, może spowodować uszkodzenie urządzenia i zagroże nie dla środowiska. Przed uruchomieniem urządzenia do opalania należy starannie przeczytać instrukcję użytkowania. Należy przestrzegać koniecznych dla bezpiecznej eksploatacji urządzenia wskazówek i zasad postępowania. Instrukcja użytkowania i dodatkowe informacje producenta muszą być przechowywane w miejscu pracy i przekazane do dyspozycji personelu. Prawa autorskie / Copyright Prawa autorskie pozostają własnością JK-Holding GmbH. Treść niniejszej dokumentacji nie może być powielana lub rozpowszechniana w całości bądź w części, ani też wykorzystywana w celach konkurencyjnych w sposób nieuprawniony, nie może również być przekazywana do wiadomości innym osobom. Zastrzega się możliwość zmian technicznych w stosunku do opisów i danych niniejszej instrukcji obsługi! 2/84

5 Spis treści Spis treści 1 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia Informacje ogólne Definicje Objaśnienie symboli Użytkowanie zgodne z przeznaczeniem Przewidywalne błędne użytkowanie Informacje bezpieczeństwa na temat opalania Zakazy zastosowania Ważne wskazówki Opis typów skóry Czasy opalania EN Ogólne wskazówki dotyczące bezpieczeństwa i ostrzeżenia Obowiązki użytkownika Kwalifikacje personelu Zakres dostawy Transport, montaż i ustawienie Uruchomienie Obsługa i konserwacja Wyłączenie z eksploatacji Składowanie Utylizacja zużytych urządzeń Utylizacja zużytych urządzeń Eksport Muzyka w formacie MP3 (opcjonalnie) Zmiany techniczne Tabliczki i naklejki umieszczone na urządzeniu Gwarancja Wyłączenia gwarancji i odpowiedzialności Opis Zakres dostawy Opcjonalnie Wyposażenie Opis urządzenia Akcesoria (opcjonalnie) Opis działania Obsługa Wskazówki bezpieczeństwa dla użytkownika Opalanie ale prawidłowe! Przegląd obsługi Sterowanie / Instrukcja użytkowania 3/84

6 Spis treści Nawigacja Funkcje Rozpoczynanie Podłączanie odtwarzacza MP Czyszczenie i konserwacja Wskazówki bezpieczeństwa dotyczące czyszczenia i konserwacji Zakłócenia Czyszczenie Czyszczenie powierzchni Czyszczenie powierzchni Plan czyszczenia Konserwacja Szyba akrylowa Plan konserwacji Przygotowanie do konserwacji i czyszczenia Ustawienie dolnej szyby i wyjęcie szyby pośredniej Zdjęcie szyby części górnej Zdjęcie szyby części bocznej Otworzenie wanny Wskazówki odnośnie wymiany lamp Wymiana karty mikroprocesorowej (AFFINITY 990 DYNAMIC PERFORMANCE AC PLUS) Lampy niskociśnieniowe Zapłonnik Lampy wysokociśnieniowe i szyby filtrujące Czyszczenie lub wymiana lamp UV w części dolnej Czyszczenie lub wymiana lamp UV i szyby filtrującej w części bocznej Czyszczenie lub wymiana lamp UV i szyb filtrujących w części górnej Czyszczenie lub wymiana lamp UV w opalaczu ramion Czyszczenie filtra w części dolnej Czyszczenie mat filtracyjnych w części górnej Czyszczenie mat filtracyjnych w opalaczu ramion Klimatyzator: Opróżnianie zbiornika skroplin i czyszczenie filtra Konserwacja AQUA / AROMA SYSTEM Wymiana pojemnika AROMA Wymiana kanistra AQUA SYSTEM /84

7 Spis treści 5 Dane techniczne Moc, moce przyłączowe i poziom szumów Wymiary Uzbrojenie lamp AFFINITY 700 ADVANCED PERFORMANCE AFFINITY 700 ADVANCED PERFORMANCE AC PLUS / AFFINITY 700 ADVANCED PERFORMANCE (TP) AFFINITY 900 ADVANCED PERFORMANCE AC PLUS / AFFINITY 990 DYNAMIC PERFORMANCE AC PLUS Części zamienne i wyposażenie Załącznik Sterowanie czasowe JK Przedział kodu równoważności Opis kodu równoważności świetlówek UV Indeks / Instrukcja użytkowania 5/84

8 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia 1 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia Aby zapewnić bezpieczną eksploatację urządzenia, konieczne jest dokładne przeczytanie i przestrzeganie poniższych wskazówek dotyczących bezpieczeństwa oraz ostrzeżeń. Zebrane tutaj wskazówki dotyczące bezpieczeństwa zostały w razie konieczności powtórzone dodatkowo w poszczególnych rozdziałach. 1.1 Informacje ogólne Definicje Użytkownik Osoba, która prowadzi działalność gospodarczą, obejmującą udostępnianie opisanych tutaj urządzeń do dyspozycji klientów. Użytkownik jest odpowiedzialny za prawidłową eksploatację urządzenia i dotrzymywanie terminów konserwacji. Klient Osoba, która korzysta z urządzenia, udostępnionego przez osobę prowadzącą działalność gospodarczą. Personel Osoby, które są odpowiedzialne za eksploatację, czyszczenie i ogólne prace konserwacyjne oraz przekazanie klientowi informacji dotyczących obsługi urządzenia. Wykwalifikowany elektryk Osoba o właściwym wykształceniu zawodowym, wiedzy i doświadczeniu, która potrafi rozpoznawać i unikać zagrożeń związanych z elektrycznością. Autoryzowany wyszkolony personel wykwalifikowany Wykwalifikowany personel innej firmy, który został przeszkolony i uprawniony przez producenta do wykonywania prac montażowych i konserwacyjnych, dotyczących określonych rodzajów urządzeń. 6/84

9 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia Objaśnienie symboli W niniejszej instrukcji obsługi zastosowane zostały następujące rodzaje wskazówek bezpieczeństwa: NIEBEZPIECZEŃSTWO! Rodzaj i źródło zagrożeń Ta wskazówka bezpieczeństwa oznacza, że istnieje bezpośrednie zagrożenie dla zdrowia i życia. NIEBEZPIECZEŃSTWO! Rodzaj i źródło zagrożeń Ta wskazówka bezpieczeństwa ostrzega przed zagrożeniami dla zdrowia i życia, spowodowanymi przez elektryczność. UWAGA! Rodzaj i źródło zagrożeń Ta wskazówka bezpieczeństwa ostrzega przed uszkodzeniem urządzenia, szkodami materialnymi i środowiskowymi. WSKAZÓWKA: Symbol ten nie oznacza wskazówki bezpieczeństwa, lecz informację dla lepszego zrozumienia opisywanych procesów. 1.2 Użytkowanie zgodne z przeznaczeniem Urządzenie to służy kosmetycznego opalania jednorazowo jednej osoby dorosłej o skórze, która pozwala na opalanie. Dodatkowe informacje z tym związane znajdują się na stronach 11 i 32. Urządzenie jest przeznaczone wyłącznie do użytku komercyjnego, nie do domowego. Niektóre osoby nie mogą korzystać z urządzenia, patrz strona 8. Urządzenie nie może być samodzielnie używane przez osoby, u których występują ograniczenia fizyczne, sensoryczne lub umysłowe, dotyczy to również braku doświadczenia i/lub wiedzy. Osoba odpowiedzialna za bezpieczeństwo musi zapewnić, poprzez nadzór lub instruktaż, przepisowe i bezpiecznie użytkowanie urządzenia. W razie jakichkolwiek wątpliwości należy zakazać używania urządzenia przez te osoby! Urządzenie może być używane wyłącznie z podanymi lub lampami o tej samej wartości. Wymienione w instrukcji obsługi czasy opalania dotycząc wyłącznie urządzeń z przewidzianymi instrukcją lampami. 03/ Instrukcja użytkowania 7/84

10 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia Każde inne stosowanie urządzenia uważa się za niezgodne z przeznaczeniem. Za wynikające z tego szkody producent nie ponosi odpowiedzialności. Związane z tym ryzyko ponosi wyłącznie użytkownik. Użytkowanie zgodne z przeznaczeniem obejmuje także przestrzeganie podanych przez producenta instrukcji oraz warunków użytkowania i konserwacji. Urządzenie może być obsługiwane, konserwowane i naprawiane wyłącznie przez przeszkolonych specjalistów, którzy znają się na tym urządzeniu i zostali poinformowani o możliwych zagrożeniach. 1.3 Przewidywalne błędne użytkowanie Następujące użytkowanie urządzenia jest surowo zabronione: Jednocześnie z urządzenia nie może korzystać kilka osób. W przeciwnym razie może pęknąć szyba do leżenia i spowodować obrażenia. Osoby o wadze powyżej 135 kg nie mogą korzystać z urządzenia. W przeciwnym razie może pęknąć szyba do leżenia i spowodować obrażenia. Przedłużanie zalecanych czasów opalania może prowadzić do oparzeń i trwałych uszkodzeń skóry. Podczas korzystania z urządzenia w kabinie nie mogą przebywać osoby trzecie, zwłaszcza dzieci. Osobom w wieku poniżej 18 lat nie wolno korzystać z urządzenia. 1.4 Informacje bezpieczeństwa na temat opalania Zakazy zastosowania NIEBEZPIECZEŃSTWO! Promieniowanie UV Niebezpieczeństwo obrażeń skóry i oczu albo zmian chorobowych skóry! Należy przestrzegać wskazówek zamieszczonych poniżej. Niżej wymienione osoby nie mogą korzystać z urządzenia: Osoby poniżej 18 roku życia Osoby, które nie mogą się opalać Osoby, które nie mogą się opalać w słońcu bez doznania oparzeń słonecznych Osoby, które w słońcu doznają lekkich oparzeń słonecznych Osoby z ostrymi oparzeniami słonecznymi Osoby, które w dzieciństwie miały często silne oparzenia słoneczne Osoby o naturalnym rudym kolorze włosów Osoby o nietypowych odbarwieniach skóry Osoby, które miały lub mają nowotwór skóry 8/84

11 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia Osoby, wobec których istnieje zwiększone ryzyko wystąpienia nowotworu skóry (np. przypadki raka skóry w rodzinie) Osoby, u których w najbliższej rodzinie miały miejsce przypadki czerniaka złośliwego Osoby są leczone ze względu na fotowrażliwość Osoby otrzymujące leki fotowrażliwe Osoby z piegami i osoby ze skłonnością do powstawania piegów Osoby z więcej niż 16 plamami wątrobowymi na ciele (o średnicy 2 mm lub większe) Osoby z atypowymi plamami wątrobowymi (atypowe plamy wątrobowe to np. asymetryczne plamy wątrobowe o średnicy ponad 5 mm o zróżnicowanej pigmentacji i nieregularnych obrzeżach W razie wątpliwości należy bezwarunkowo zasięgnąć porady lekarza! Ważne wskazówki Wszystkie pozostałe osoby muszą przestrzegać następujących wskazówek: Niebezpieczeństwo obrażeń skóry i oczu albo zmian chorobowych skóry! Zbyt intensywne promieniowanie może spowodować na skórze efekt oparzenia słonecznego. Nadmiernie częste powtarzające się promieniowanie UV w wyniku operowania światła słonecznego albo w urządzeniach UV może być przyczyną przedwczesnego starzenia się skóry a także zwiększać ryzyko zmian rakowych skóry. W przypadkach szczególnej wrażliwości na promieniowanie ultrafioletowe oraz wówczas, gdy stosowane są określone lekarstwa lub kosmetyki, należy zachować szczególną ostrożność. W razie wątpliwości należy bezwarunkowo zasięgnąć porady lekarza! Nie wolno korzystać z urządzeń ultrafioletowych bez konsultacji z lekarzem, jeżeli w ciągu 48 godzin po pierwszym opalaniu wystąpią nieoczekiwane objawy, jak na przykład swędzenie. Zwiększający się stopień brązowienia wymaga przedłużenia czasu naświetlania (= czasu napromieniowania) albo od osiągnięcia pewnego stopnia opalenizny nie można już osiągnąć większej jej intensywności. Czas napromieniowania nie może być dowolnie przedłużany w ramach dopuszczalnych dawek napromieniowania! Dlatego bez zagrożenia dla zdrowia można osiągnąć tylko określony, zależny od typu skóry stopień końcowy opalenizny. W żadnym wypadku nie należy używać urządzenia do opalania, jeżeli brak chociaż jednej szyby filtracyjnej albo jest ona uszkodzona albo uszkodzone jest dawkowanie czasu! Postępowanie przed, podczas i po kąpieli słonecznej: Podczas opalania w kabinie nie mogą przebywać żadne inne osoby, w szczególności dotyczy to dzieci. Przed opalaniem należy zdjąć całą biżuterię (także kolczyki). Proszę w porę przed opalaniem usunąć wszelkie kosmetyki i nie stosować żadnych środków przeciwsłonecznych. Nie stosować środków przyspieszających opalanie. 03/ Instrukcja użytkowania 9/84

12 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia Światło UV może spowodować nieodwracalne uszkodzenia skóry i oczu. Na pozbawionym ochrony oku może dojść do zapalenia powierzchniowego a w określonych przypadkach nadmierne promieniowanie może spowodować uszkodzenie siatkówki. Po wielokrotnie powtarzanym napromieniowaniu może tworzyć się bielmo. Należy korzystać z będących na wyposażeniu okularów ochronnych, nieprzepuszczalnych dla promieni UV (nr zamówienia ). Soczewki kontaktowe i okulary słoneczne nie stanowią alternatywy dla okularów ochronnych. Wrażliwe miejsca na skórze, takie jak blizny, tatuaże i narządy płciowe należy chronić przed promieniowaniem. Stosować się do zalecanych długości sesji opalania. Na jednej sesji opalania nie można przekraczać wielkości promieniowania, które prowadzą do zaczerwieniania skóry (MED, minimalna dawka erytemalna). Jeśli kilka godzin po opalaniu wystąpi zaczerwienie, należy przerwać opalanie na okres jednego tygodnia. Po tygodniu można ponownie rozpocząć sesję opalania zgodnie z tabelą opalania. Przerwa pomiędzy dwoma pierwszymi seansami opalania musi wynosić co najmniej 48 godzin! Nie należy się opalać tego samego dnia na słońcu. Zasięgnąć porady lekarskiej, jeżeli na skórze pojawią się nieustępujące opuchnięcia, bolesne miejsca albo plamy o zmienionym kolorze. 10/84

13 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia Opis typów skóry NIEBEZPIECZEŃSTWO! Poparzenia skóry i długotrwałe uszkodzenia! Osoby o typie skóry I nie mogą korzystać z urządzenia. Dotyczy osób z typem skóry II, III oraz IV: Przestrzegać czasów opalania. Przestrzegać wskazówek bezpieczeństwa. WSKAZÓWKA: Czasy opalania dotyczą jedynie urządzeń wyposażonych w lampy podane na naklejce i szyby filtrujące. Między sesjami opalania należy zachować co najmniej 48 godzin przerwy. Nie należy przekraczać maksymalnej dawki 25 kj/m² rocznie. Dawka maksymalna została zważona wg NMSC. 1 Typ skóry I Typ skóry II Typ skóry III Typ skóry IV Skóra wrażliwa Skóra jasna Skóra normalna Skóra ciemna Regularne bądź częste oparzenia słoneczne W niewielkim stopniu toleruje naturalne słońce. Częste oparzenia słoneczne Toleruje ok minut naturalnego słońca. Rzadkie oparzenia słoneczne Toleruje ok minut naturalnego słońca. Prawie nigdy nie dochodzi do oparzeń słonecznych Toleruje ok. 40 minut naturalnego słońca. 1 NMSC: Non Melanoma Skin Cancer 03/ Instrukcja użytkowania 11/84

14 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia Czasy opalania EN WSKAZÓWKA: Przestrzegać czasów opalania. Należy przestrzegać wymogów krajowych! Podczas jednorazowego opalania nie wolno przekraczać dawki energii świetlnej wynoszącej 3 kj/m². AFFINITY 700 ADVANCED PERFORMANCE: Lampy niskociśnieniowe UV Ergoline Trend Advanced 160 W E Lampy niskociśnieniowe UV Ergoline Trend Advanced 100 W E Lampy niskociśnieniowe UV Ergoline Trend 8 W E Liczba sesji opalania Typ skóry I Typ skóry II Typ skóry III Typ skóry IV [min] [min] [min] [min] od Maksymalna liczba sesji opalania w roku (NMSC): /84

15 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia AFFINITY 700 ADVANCED PERFORMANCE (TP): Lampy niskociśnieniowe UV Ergoline Trend Advanced 160 W E Lampy niskociśnieniowe UV Ergoline Trend 8 W E AFFINITY 700 ADVANCED PERFORMANCE AC PLUS: Lampy niskociśnieniowe UV Ergoline Trend Advanced 160 W E Lampy niskociśnieniowe UV Ergoline Trend 8 W E AFFINITY 900 ADVANCED PERFORMANCE AC PLUS: Lampy niskociśnieniowe UV Ergoline Trend Advanced 160 W E Lampy niskociśnieniowe UV Ergoline Trend 8 W E Liczba sesji opalania Typ skóry I Typ skóry II Typ skóry III Typ skóry IV [min] [min] [min] [min] od Maksymalna liczba sesji opalania w roku (NMSC): / Instrukcja użytkowania 13/84

16 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia AFFINITY 990 DYNAMIC PERFORMANCE AC PLUS: Lampy niskociśnieniowe UV Ergoline Trend Dynamic 80 W-200 W E Lampy niskociśnieniowe UV Ergoline Trend 8 W E Liczba sesji opalania Typ skóry I Typ skóry II Typ skóry III Typ skóry IV [min] [min] [min] [min] od Maksymalna liczba sesji opalania w roku (NMSC): /84

17 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia 1.5 Ogólne wskazówki dotyczące bezpieczeństwa i ostrzeżenia Obowiązki użytkownika Użytkownik ponosi pełną odpowiedzialność za przygotowanie zrozumiałych instrukcji obsługi, czyszczenia i konserwacji oraz zagwarantowanie prawidłowej i zgodnej z przeznaczeniem eksploatacji urządzenia, poprzez odpowiednie szkolenie i instruktaż personelu. Sporządzane przez użytkownika instrukcje obsługi powinny umożliwiać bezpieczną eksploatację i obsługę urządzenia z uwzględnieniem krajowych przepisów BHP oraz przepisów ochrony środowiska, przy uwzględnieniu charakterystyki i warunków panujących w zakładzie użytkownika. W krajach UE obowiązuje Dyrektywa UE 89/391/EWG (w Niemczech przepisy bezpieczeństwa pracy (BetrSichV)) Kwalifikacje personelu Użytkownik jest zobowiązany do przeszkolenia swojego personelu i poinstruowania go o istniejących przepisach prawnych oraz przepisach dotyczących zapobiegania nieszczęśliwym wypadkom. Należy upewnić się, że niniejsza instrukcja obsługi została właściwie zrozumiana i jest przestrzegana przez personel. Dotyczy to w szczególności informacji zawartych w rozdziałach 'Użytkowanie zgodne z przeznaczeniem' i 'Przewidywalne błędne użytkowanie' wskazówek bezpieczeństwa w rozdziale Obsługa wskazówek dotyczących obsługi wskazówek dotyczących czyszczenia i konserwacji Instrukcja użytkowania i dodatkowe informacje producenta muszą być przechowywane w miejscu pracy i przekazane do dyspozycji personelu. Należy regularnie kontrolować stan wiadomości dotyczących bezpieczeństwa i zagrożeń w ramach codziennych czynności wykonywanych przez personel w odniesieniu do przestrzegania sporządzonych przez użytkownika zaleceń eksploatacyjnych. Należy zadbać o przestrzeganie terminów czyszczenia, w szczególności po każdym opalaniu. Należy zadbać o to, aby personel udzielał prawidłowych porad wszystkim klientom, szczególnie w zakresie czasów opalania, możliwego ryzyka i obsługi urządzenia. Osoby poniżej 18 roku życia nie mogą korzystać z urządzenia. Należy nakazać personelowi, by w razie wątpliwości skontrolował dowód osobisty klienta Zakres dostawy Informacje dotyczące zakresu dostawy znajdują się w rozdziale Opis na stronie / Instrukcja użytkowania 15/84

18 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia Transport, montaż i ustawienie Urządzenie zostanie dostarczone przez specjalistyczną firmę i zamontowane oraz ustawione przez własny personel serwisowy producenta lub pracowników autoryzowanego punktu serwisowego. Użytkownik ponosi odpowiedzialność za przestrzeganie w miejscu eksploatacji założeń dotyczących instalacji powietrza i prądu elektrycznego, patrz strona 16. Montaż NIEBEZPIECZEŃSTWO! Niebezpieczeństwo dla osób porażeniem elektrycznym i poparzeniem! Montaż i podłączenie elektryczne muszą odpowiadać przepisom krajowym. Instalacja elektryczna musi być wyposażona w łatwo dostępny wyłącznik wszystkich biegunów (główny wyłącznik) zgodny z kategorią przepięcia III. Oznacza to, że każdy biegun musi wykazywać szerokość otwarcia styków zgodnie z warunkami kategorii przepięcia III dla pełnego odłączenia. Podłączenie następuje przez połączenie wtykowe - należy użyć systemu wtykowego zgodnego z normą EN Montaż, ustawienie, rozbudowa i naprawa urządzenia może być przeprowadzana tylko przez odpowiednio wykształcony i przeszkolony personel fachowy. Informacje dotyczące demontażu i montażu urządzenia znajdują się w osobnej instrukcji montażu. Instrukcja montażu przeznaczona jest wyłącznie dla personelu serwisowego producenta, ewentualnie dla wykwalifikowanego personelu punktu serwisowego autoryzowanego przez producenta. Technologia powietrza UWAGA! Niebezpieczeństwo przegrzania w wyniku zakłócenia w przepływie powietrza! Możliwe zakłócenia eksploatacji. Nie można zmieniać, blokować albo zastawiać doprowadzania i odprowadzania powietrza do/od urządzenia, nie przeprowadzać żadnych samodzielnych modyfikacji urządzenia. Producent nie ponosi odpowiedzialności za szkody, które powstały w wyniku przeprowadzenia powyższych zmian. Należy przestrzegać danych dotyczących technologii powietrza. Urządzenia nie wolno ustawiać ani użytkować na palecie transportowej! 16/84

19 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia Dane dotyczące planowania powietrza wlotowego i wylotowego znajdują się w podręczniku planowania ( dostępny w języku angielskim i niemieckim). Dane te można również uzyskać w punktach sprzedaży lub w serwisie (patrz strona 2). Miejsce ustawienia UWAGA! Powietrze zawierające sól! Powietrze zawierające substancje szkodliwe! Uszkodzenia urządzenia spowodowane korozją na obudowie i elementach elektrycznych. W miarę możliwości urządzenia nie należy ustawiać w basenie. Z urządzenia nie wolno korzystać w miejscach, w których panują agresywne warunki otoczenia (np. w powietrzu zawierającym chlor). Możliwe są uszkodzenia urządzenia! W przypadku dużych różnic temperatur między trasą transportu a miejsce ustawienia, urządzenia nie wolno uruchamiać bezpośrednio po ustawieniu. Przed podłączeniem urządzenia do zasilania należy odczekać co najmniej 2 godziny. Niebezpieczeństwo przegrzania w wyniku zakłócenia w przepływie powietrza! Możliwe zakłócenia eksploatacji. Nie można zmieniać, blokować albo zastawiać doprowadzania i odprowadzania powietrza do/od urządzenia, nie przeprowadzać żadnych samodzielnych modyfikacji urządzenia. Producent nie ponosi odpowiedzialności za szkody, które powstały w wyniku przeprowadzenia powyższych zmian. Należy przestrzegać danych dotyczących technologii powietrza. Urządzenia nie wolno ustawiać ani użytkować na palecie transportowej! Warunki otoczenia Optymalna temperatura otoczenia: od 15 C do 25 C Temperatura przechowywania: od -15 C do +60 C 03/ Instrukcja użytkowania 17/84

20 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia Urządzenie nie może być użytkowane na wolnym powietrzu. Na wysokościach powyżej 2000 m nad poziomem morza zaleca się przeprowadzenie modyfikacji urządzenia w celu zapewnienia jego bezproblemowej eksploatacji. Urządzenie nie jest przeznaczone do użytkowania w obiektach ruchomych (statki, autobusy, pociągi). W celu zapewnienia bezproblemowej eksploatacji w obiektach ruchomych zaleca się przeprowadzenie modyfikacji urządzenia. Przed uruchomieniem należy bezwarunkowo skontaktować się z serwisem - patrz strona Uruchomienie NIEBEZPIECZEŃSTWO! Uszkodzony przewód zasilania sieciowego! Niebezpieczeństwo dla osób porażeniem elektrycznym i poparzeniem. Tylko producent lub specjalistyczna firma mogą wymieniać przewód zasilania sieciowego. Pierwsze uruchomienie jest przeprowadzane przez własny personel serwisowy producenta lub przez personel autoryzowanego punktu serwisowego. Urządzenie zostaje przekazane w stanie gotowym do eksploatacji. Jeśli urządzenie nie będzie wykorzystywane przez dłuższy czas, musi zostać przed ponownym uruchomieniem sprawdzone przez nasz personel serwisowy lub przez autoryzowaną, specjalistyczną firmę. Urządzenie jest obsługiwane przez zewnętrzny układ sterowania czasowego. Sterowanie czasowe musi być tak wykonane, żeby w przypadku uszkodzenia sterowania najpóźniej po <110 % wybranego czasu pracy nastąpiło automatyczne wyłączenie urządzenia. Czas pracy urządzenia musi być zabezpieczony przez sterowanie czasowe zgodnie z normą EN W zależności od lokalnego zakładu energetycznego urządzenia mogą przenosić do wewnętrznej sieci domowej usterki, które mogą mieć z kolei negatywny wpływ na system sterowania okrężnego (TRA) stosowany przez zakład energetyczny. Może to być przyczyną np. zakłóceń funkcji nocnego ogrzewania akumulacyjnego. Jeżeli wystąpią zakłócenia w wyniku eksploatacji urządzeń, wówczas użytkownik odpowiedzialny jest za założenie w instalacji domowej filtra niskiej częstotliwości. Proszę zwrócić się do specjalistycznego zakładu elektrycznego. Specjalistyczny zakład elektryczny jest zorientowany w warunkach technicznych podłączenia lokalnego zakładu energetycznego i może dopasować filtr małej częstotliwości do sieci energetycznej właściwego zakładu energetycznego Obsługa i konserwacja Bezbłędna obsługa, konserwacja i utrzymanie urządzenia są absolutnie niezbędne, aby podczas eksploatacji zdrowie i bezpieczeństwo klienta nie zostało narażone i aby funkcjonalność urządzenia gwarantowała jego bezusterkową eksploatację. 18/84

21 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia Należy zawsze przestrzegać informacji i zaleceń zamieszczonych w niniejszej instrukcji obsługi. Należy zwrócić uwagę na to, aby przestrzegane były terminy kontroli, konserwacji i napraw. Należy zadbać, aby lampy zostały wymienione po upływie podanego okresu użytkowania. Samodzielne przebudowy i modyfikacje urządzenia lub układu sterowania są niedozwolone. W przypadku nieprzestrzegania powyższego zalecenia, wygasa pozwolenie na eksploatację! Aby uniknąć niebezpieczeństw, urządzenia nie można używać, jeśli uszkodzony jest przewód zasilania sieciowego. Uszkodzony przewód zasilania sieciowego musi zostać wymieniony przez producenta, jego dział obsługi klienta lub wykwalifikowany i przeszkolony personel specjalistyczny Wyłączenie z eksploatacji Aby przejściowo lub ostatecznie wyłączyć urządzenie z eksploatacji, należy odłączyć je od zasilania elektrycznego. W przypadku ostatecznego wyłączenia z eksploatacji należy przestrzegać przepisów prawnych dotyczących utylizacji Składowanie Urządzenia należy przechowywać w miejscu suchym, chronionym przed mrozem i nagłymi zmianami temperatury. W celu ochrony przed zarysowaniem można zapakować schłodzone urządzenie w folię. Temperatura przechowywania: od -15 C do +60 C Utylizacja zużytych urządzeń Postanowienia odnośnie ochrony środowiska naturalnego utylizacja lamp i baterii Lampy UV zawierają materiał świetlny oraz inne odpady zawierające rtęć. Baterie zawierają związki metali ciężkich. Wewnątrz Unii Europejskiej obowiązuje krajowa wersja dyrektywy dotyczącej utylizacji odpadów 2008/98/WE. Usuwanie lamp UV oraz baterii należy dokumentować zgodnie z krajowymi przepisami o usuwaniu odpadów oraz odpowiednio do komunalnych regulaminów dotyczących usuwania odpadów. Lokalny punkt sprzedaży udzieli Państwu pomocy w zakresie utylizacji lamp UV i baterii: Proszę zgłosić ilość zużytych lamp UV i baterii telefonicznie albo pisemnie do właściwego punktu sprzedaży. Punkt sprzedaży poda miejsce dostarczenia lampy i zadba wspólnie z firmą utylizacyjną o odbiór lamp i ich właściwe usunięcie. Serwis ten jest odpłatny. Poza Niemcami obowiązują odpowiednie przepisy krajowe. Proszę zwrócić się do miejscowej agencji sprzedaży. 03/ Instrukcja użytkowania 19/84

22 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia Opakowanie Opakowanie składa się w 100 % z surowców wtórnych. Niepotrzebne opakowania, które pochodzą od grupy przedsiębiorstw JK mogą być do niej odesłane. Właściwa agencja albo sprzedawca chętnie pomoże Państwu w tej kwestii. Utylizacja zużytych urządzeń Urządzenie zostało wykonane z materiałów, które można powtórnie wykorzystać. Grupa przedsiębiorstw JK informuje o zawartości oraz potencjale zagrożenia stosowanych materiałów. Zgodnie z dyrektywą 2002/96/WE, wdrożoną w prawie niemieckim poprzez ustawę o urządzeniach elektrycznych i elektronicznych (ElektroG), producent jest zobowiązany do odebrania i utylizacji określonych komponentów elektrycznych i elektronicznych. Odpowiednie elementy składowe i urządzenia są oznaczone symbolem. Urządzenie jest oddawane na życzenie przez grupę przedsiębiorstw JK do przepisowej utylizacji. Serwis ten jest bezpłatny. Właściwa agencja albo sprzedawca chętnie pomoże Państwu w tej kwestii Utylizacja zużytych urządzeń Patrz dołączona deklaracja zgodności WE Eksport Informujemy, że urządzenia przeznaczone są wyłącznie na rynek europejski i nie mogą być eksportowane do innych krajów, takich jak np. USA albo Kanada i tam eksploatowane! W razie nieprzestrzegania tej wskazówki nie przejmujemy odpowiedzialności! Zwraca się szczególnie uwagę na fakt, że w przypadku nieprzestrzegania powyższej wskazówki, istnieje duże ryzyko poniesienia odpowiedzialności przez eksportera oraz/lub użytkownika Muzyka w formacie MP3 (opcjonalnie) Prywatne wykorzystanie odtwarzacza MP3 lub Smartphon-a podczas użycia nie stanowi odtwarzania publicznego w rozumieniu praw autorskich, dlatego też właściciel studia nie ma obowiązku zgłaszania i uiszczania opłaty na rzecz właściwej instytucji odpowiedzialnej za udzielanie komercyjnych praw autorskich. W stosunku do publicznego korzystania z plików muzycznych MP3 obowiązują takie same przepisy jak w przypadku wszelkich innych źródeł muzyki. Jako właściciel/prowadzący studio mogą Państwo w swoich pomieszczeniach odtwarzać wyłącznie oryginalne płyty CD, MC, DVD itd. i/lub w 'Module muzyki MP3', w które są wyposażone urządzenia marki JK-International GmbH w przypadku, gdy nabyli Państwo prawa niezbędne do ich odtwarzania. Można je uzyskać we właściwej dla Państwa kraju instytucji odpowiedzialnej za przyznawanie komercyjnych praw autorskich (w Niemczech: GEMA/GVL). Zabezpieczone przed kopiowaniem płyty CD, MC i DVD itd., jak i tytuły zawarte na tych nośnikach dźwięku, nie mogą być konwertowane do formatu MP3 i/lub zapisywane na HDD, płytach CD, MC i DVD itp., jeśli używane jest w tym celu oprogramowanie, które omija lub odblokowuje zabezpieczenie przed kopiowaniem na tych nośnikach dźwięku lub danych. 20/84

23 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia Na żądanie przedstawiciela lub innych organów kontrolnych właściwej instytucji użytkownik powinien być w każdej chwili przygotowany na przedstawienie dowodów nabycia praw do korzystania z urządzenia poprzez przedłożenie zaświadczenia. Jeśli przestrzegane są wszystkie ww. wskazówki i do pracy 'modułu muzycznego MP3' zostały nabyte niezbędne prawa, można również konwertować oryginalne płyty CD, MC, DVD itp. do formatu MP3 wymaganego przez odtwarzacz. Z każdej prawomocnie nabytej płyty CD, MC, DVD itd. można sporządzić wyłącznie jedną kopię (duplikat lub zmiana formatu na MP3). Media źródłowe (oryginalne nośniki dźwięku) muszą być przechowywane i nie mogą być jednocześnie wykorzystywane. Dalsze informacje można znaleźć w broszurze informacyjnej 'Audio-Guide', który jest przygotowany do pobrania w Internecie na stronie w języku niemieckim i angielskim. WSKAZÓWKA: Nagrane karty SD, które zostały dostarczone jako wyposażenie systemu audio JK, podlegają również obowiązkowi płatności w przypadku korzystania z nich w ramach działalności gospodarczej Zmiany techniczne Urządzenie zostało skonstruowane w oparciu o aktualny stan wiedzy technicznej i obowiązujące przepisy bezpieczeństwa. Zmiany techniczne dotyczące prezentacji oraz modyfikacji danych zamieszczonych w niniejszej instrukcji obsługi, które będą dokonywane w ramach rozwoju technologicznego urządzeń są zastrzeżone. Samodzielne przeróbki i modyfikacje urządzenia lub układu sterowania są niedozwolone. W przypadku nieprzestrzegania powyższego zalecenia wygasa deklaracja zgodności WE! Należy stosować wyłącznie oryginalne części zamienne. W przypadku nieprzestrzegania powyższego zalecenia wygasa deklaracja zgodności WE! 03/ Instrukcja użytkowania 21/84

24 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia 1.6 Tabliczki i naklejki umieszczone na urządzeniu Na urządzeniu zamocowane są tabliczki, które wskazują na niebezpieczne obszary. Poniżej przedstawione tabliczki są przykładami. Należy dbać o to, aby tabliczki informacyjne były zawsze dobrze widoczne i czytelne. Brakujące tabliczki informacyjne i naklejki muszą zostać wymienione. 1: Tabliczka znamionowa Po wewnętrznej stronie górnej części zamocowana jest tabliczka znamionowa. Zawiera ona ważne informacje dotyczące identyfikacji urządzenia (np. numer seryjny = Serial-No.). 2: Naklejka Numer identyfikacyjny Naklejka znajduje się na wewnętrznej stronie górnej części. 22/84

25 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia 3: Naklejka Eksport USA/Kanada ( ) Naklejka znajduje się na na dolnej krawędzi przedniej części klimatyzatora. 4: Naklejka 'Stosować wyłącznie oryginalne części zamienne' ( ) Naklejka znajduje się na na dolnej krawędzi przedniej części klimatyzatora. 5: Naklejka Wskazówka ostrzegawcza ( ) 03/ Instrukcja użytkowania 23/84

26 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia 6: Naklejka Wyposażenie lamp Dokładne dane dotyczące wyposażenia lamp znajdują się w osobnym załączniku. 7: Naklejka - Wskazówki ostrzegawcze UE ( ) Do tej naklejki dołączany jest 'Arkusz z językami obcymi' (patrz katalog 'Dokumentacja techniczna'). 24/84

27 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia 8: Naklejka Klimatyzator ( ) Naklejka znajduje się na klimatyzatorze / 0 9: Naklejka Przyłącze listwy zaciskowej ( ) Naklejka znajduje się na 'Nośniku części urządzenia sterującego'. 10: Naklejka AQUA FRESH ( ) Naklejka znajduje się na dolnej części wanny. 03/ Instrukcja użytkowania 25/84

28 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia 11: Naklejka Części wewnętrzne skrzynki sterującej ( ) Naklejka znajduje się na 'Nośniku części urządzenia sterującego'. 12: Naklejka Uwaga! Kartę SD wyjmować tylko przy wyłączonym urządzeniu ( ) Naklejka znajduje się na 'Nośniku części urządzenia sterującego'. 26/84

29 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia 13: Naklejka Widok gniazda wspornik przystawek ( ) Naklejka znajduje się na 'Nośniku części urządzenia sterującego'. 14: Naklejka 'Stosować wyłącznie oryginalne części zamienne' ( ) Naklejka znajduje się na 'Nośniku części urządzenia sterującego'. Naklejka Elementy konstrukcyjne wrażliwe na wyładowania elektrostatyczne ( ) Naklejka znajduje się w kilku miejscach urządzenia. 03/ Instrukcja użytkowania 27/84

30 Wskazówki dotyczące bezpieczeństwa i ostrzeżenia 1.7 Gwarancja Klienci, którzy nabyli urządzenie do opalania JK-International GmbH od partnerów handlowych JK-International GmbH z przeznaczeniem do użytku prywatnego lub wykorzystania w działalności gospodarczej, otrzymują od firmy JK-International GmbH gwarancję obejmującą wady urządzenia do opalania zgodnie z następującymi zasadami; gwarancja nie obejmuje części ulegających zużyciu podczas eksploatacji takich jak: lampy wysokociśnieniowe (promienniki), lampy niskociśnieniowe (świetlówki), zapłonniki oraz materiały eksploatacyjne (np.: Aroma, Aqua Fresh, Vitalizer...), a także szyby akrylowe. Jeśli towar jest wadliwy, to JK-International według własnego wyboru jest uprawniona i zobowiązania najpierw do naprawy lub dostawy zastępczej. Jeśli naprawa lub dostawa zastępcza nie jest możliwa lub się nie powiodła, nabywca może odstąpić od umowy zakupu lub odpowiednio obniżyć cenę zakupu. Okres gwarancji wynosi jeden rok od dostawy lub, jeśli konieczny jest odbiór, od odbioru. Prawa klienta do przyszłych świadczeń gwarancyjnych obowiązują niezależnie od ewentualnych roszczeń klienta wynikających z umowy kupnasprzedaży i nie naruszają ich. 1.8 Wyłączenia gwarancji i odpowiedzialności Roszczenia z tytułu gwarancji i odpowiedzialności w odniesieniu do szkód osobowych i materialnych są wykluczone, jeśli powstały one wskutek jednej lub kilku z podanych poniżej przyczyn: niezgodne z przeznaczeniem użytkowanie urządzenia; nieprawidłowy montaż, uruchomienie, obsługa i konserwacja urządzenia; eksploatacja urządzenia przy uszkodzonych urządzeniach zabezpieczających lub nieprawidłowo zamocowanych bądź niedziałających urządzeniach zabezpieczających i ochronnych, łącznie z naklejkami ostrzegawczymi; nieprzestrzeganie wskazówek zawartych w instrukcji obsługi, dotyczących transportu, składowania, ustawiania, uruchamiania, eksploatacji i konserwacji; zatrudnianie personelu, który nie został przeszkolony; dokonywane na własną rękę modyfikacje urządzenia lub układu sterowania; nieprawidłowa kontrola części podlegających zużyciu; nieprawidłowo przeprowadzane naprawy; stosowanie nieoryginalnych części zamiennych; przypadki katastrof spowodowane działaniem czynników obcych i siłą wyższą. 28/84

31 Opis 2 Opis 2.1 Zakres dostawy Urządzenie do opalania Lampy Klimatyzator (AFFINITY 700 ADVANCED PERFORMANCE AC PLUS/ AFFINITY 900 ADVANCED PERFORMANCE AC PLUS/ AFFINITY 990 DYNAMIC PERFORMANCE AC PLUS) Przewód przyłączowy Przyssawka do szyb filtrujących Klucz sześciokątny Okulary ochronne Dokumentacja techniczna (segregator zawierający instrukcję użytkowania, broszury z kodami błędów i wstępnymi ustawieniami oraz inne dokumenty) Lampy niskociśnieniowe UV zostaną zapakowane osobno i wysłane wraz z urządzeniem Opcjonalnie System audio (z Voice Guide) Opalacz ramion z systemem audio Opalacz ramion z systemem audio (z Voice Guide) Centralny króciec powietrza wylotowego 2.2 Wyposażenie Rodzaj wyposażenia zależy od typu urządzenia. Niniejsza instrukcja obsługi uwzględnia wszystkie seryjne i opcjonalne elementy/funkcje, na które należy zwrócić uwagę podczas obsługi oraz/albo konserwacji. Od poszczególnych rodzajów wyposażenia mogą być zależne elementy obsługi: Widoczne są tylko te przyciski, które można obsługiwać, tzn. odpowiednia funkcja musi należeć do wyposażenia urządzenia. 03/ Instrukcja użytkowania 29/84

32 Opis 2.3 Opis urządzenia 1. Opalacz twarzy (lampy wysokociśnieniowe UV + lampy niskociśnieniowe UV) 2. Opalacz ramion z systemem audiofonicznym głośniki (2.1), gniazdo słuchawkowe (2.2), gniazdo MP3 (2.3) 3. Lampy niskociśnieniowe UV, część dolna 4. Szyba pośrednia (tylko w urządzeniach z klimatyzatorem) 5. Część dolna szyby ze szkła akrylowego 6. Dysze powietrza chłodzenia ciała końcówka stóp 7. Lampy niskociśnieniowe UV, część boczna 8. Lampy niskociśnieniowe UV, część górna 9. Dysze AQUA / AROMA SYSTEM (AFFINITY 990) 10. Dysze powietrza chłodzenia ciała 11. Element obsługi 12. Regulowane dysze powietrza chłodzenia twarzy/aroma 13. Oświetlenie wnętrza (LED) 14. Oświetlenie dekoracyjne część górna (LED) 15. Oświetlenie dekoracyjne przesłona czołowa (LED) 16. Air Condition Plus (w urządzeniach z klimatyzatorem) 30/84

33 Opis 2.4 Akcesoria (opcjonalnie) 1. Centralny króciec powietrza wylotowego (opcja) 2. System audio (z Voice Guide) 3. Opalacz ramion 4. Opalacz ramion z systemem audio (z Voice Guide) 2.5 Opis działania Do najważniejszych elementów składowych urządzenia do opalania należą: sztuczne źródło promieniowania UV, filtry i reflektory oraz konstrukcja mechaniczna o określonej powierzchni użytkowej. W urządzeniach do opalania o różnej mocy mogą być uzyskiwane różne efekty opalania. Zależy to z jednej strony od różnej mocy lamp UV, a także od zróżnicowanego udziału promieni UVA i UVB w promieniowaniu UV. Podczas gdy promienie UVA wytwarzają głównie opaleniznę powierzchniową, która następuje bardzo szybko i jest intensywna, lecz także szybko blednie, promieniowanie UVB jest odpowiedzialne przede wszystkim za dłuższe efekty opalania. Wada promieniowania UVB polega na tym, że opalenizna widoczna jest dopiero po upływie jednego, dwóch dni od wizyty w solarium. Należy więc wybrać urządzenie do opalania odpowiednio do pożądanego celu opalania. Opisane tutaj urządzenia do opalania oferują głównie promieniowanie UVA i są dodatkowo wyposażone w lampy UVB (niskociśnieniowe lampy UV w opalaczach twarzy). 03/ Instrukcja użytkowania 31/84

34 Obsługa 3 Obsługa 3.1 Wskazówki bezpieczeństwa dla użytkownika NIEBEZPIECZEŃSTWO! Promieniowanie UV Niebezpieczeństwo obrażeń skóry i oczu albo zmian chorobowych skóry! Przestrzegać wskazówek dotyczących bezpieczeństwa i ostrzeżeń w rozdziale 1. Niebezpieczeństwo uszkodzeń słuchu! Stosowanie słuchawek o dużej głośności, dousznych lub zakładanych na głowę może spowodować trwałe uszkodzenia słuchu. Nie należy ustawiać zbyt dużej głośności. 3.2 Opalanie ale prawidłowe! Należy przestrzegać kilku zasad, aby móc prawidłowo delektować się korzystaniem z urządzenia opalającego. Poniżej zamieszczamy odpowiedzi na najczęściej zadawane pytania. Makijaż w solarium? Lepiej nie. Oczyszczona skóra lepiej przyjmuje światło ultrafioletowe. W kosmetykach zawarte są najróżniejsze składniki. Niezależnie od tego, czy są to emulgatory, tłuszcze, czy tak zwane substancje wonne w połączeniu ze światłem ultrafioletowym mogą wywołać na skórze reakcje alergiczne. Dlatego przed każdym korzystaniem z solarium należy: Bezwzględnie usunąć szminkę! Makijaż zamyka pory skórne na twarzy. Światło ultrafioletowe urządzenia do opalania ponownie otwiera te zamknięte pory skórne, przez co w głąb skóry wnika nie tylko samo światło, lecz także wywołujące alergie składniki makijażu. Kolejnym negatywnym skutkiem makijażu jest ogólne pogorszenie obrazu skóry z upływem czasu. Niezależnie od tego, jak piękny może być delikatny makijaż w połączeniu ze światłem ultrafioletowym raczej szkodzi niż pomaga. A więc: Przed opalaniem należy usunąć makijaż, aby później wyglądał jeszcze lepiej. Kąpiel po wizycie w solarium? Opalenizna powstaje w skórze, nie na skórze, nie może więc być zmyta. Po kąpieli należy użyć kremu nawilżającego do skóry. Lekarstwa i opalanie jednocześnie? O niektórych lekarstwach wiadomo, że zwiększają wrażliwość skóry na ultrafiolet. Szczególnie duże prawdopodobieństwo występuje w przypadku antybiotyków, sulfonamidów, leków psychotropowych, środków uspokajających, leków dla cukrzyków i leków moczopędnych. Również opalacze, które zawierają psoralen lub kumarynę, zwiększają wrażliwość skóry. W razie wątpliwości należy najpierw skonsultować się z lekarzem, aby móc bez ryzyka zażywać opalania. 32/84

35 Obsługa Soczewki kontaktowe w solarium? Odpowiedź brzmi: Tak! Jak wszystkie pozostałe osoby korzystające z solarium, również osoby używające szkieł kontaktowych zakładają specjalne okulary ochronne, które chronią oczy przed światłem ultrafioletowym. Aby zapewnić lepszą ochronę, osoby używające szkieł kontaktowych mogą zapytać swego optyka o wymienne soczewki kontaktowe z filtrem UV. Wbudowany w wymienną soczewkę kontaktową filtr UV-A i UV-B niemal w 100 % chroni rogówkę i wnętrze oka przed wysokoenergetycznym światłem ultrafioletowym. Użytkownicy urządzeń do opalania korzystają z tego nie tylko na wolnym powietrzu, lecz również w urządzeniu do opalania. Tych soczewek kontaktowych mogą Państwo używać bez ograniczeń również w urządzeniu do opalania. O dalsze informacje proszę zapytać swojego optyka lub lekarza okulistę. 03/ Instrukcja użytkowania 33/84

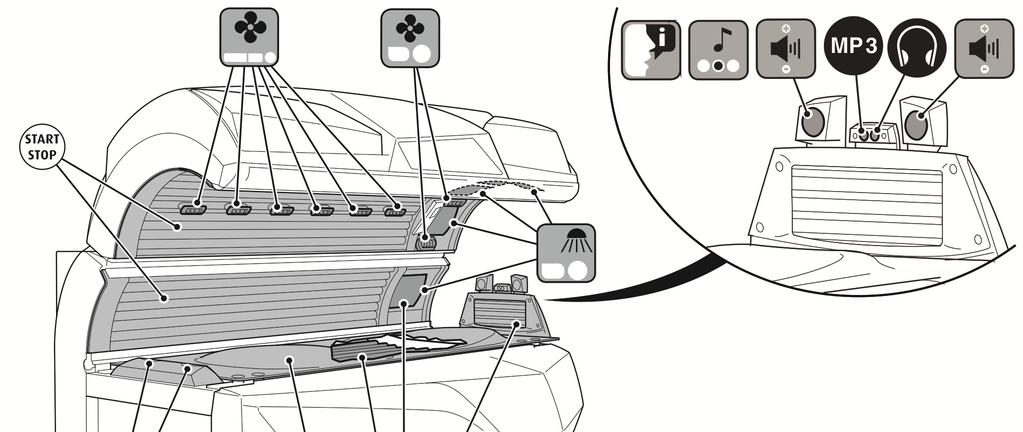

36 Obsługa 3.3 Przegląd obsługi AFFINITY 700 ADVANCED PERFORMANCE: AFFINITY 700 ADVANCED PERFORMANCE AC PLUS: 34/84

37 Obsługa AFFINITY 900 ADVANCED PERFORMANCE AC PLUS: AFFINITY 990 DYNAMIC PERFORMANCE AC PLUS: 03/ Instrukcja użytkowania 35/84

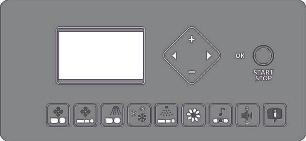

38 Obsługa Sterowanie 1. Przycisk START/STOP 2. Przycisk OK 3. Jednostka nawigacji 4. Wyświetlacz funkcje 36/84

39 Obsługa Nawigacja Jednostka nawigacji Potwierdzenie wyboru. Dostępność tego przycisku jest pokazywana na sterowaniu w zależności od wybranej funkcji. Wybór funkcji urządzenia. Aktywowanie, dezaktywowanie lub zmiana funkcji bądź ustawień. Informacje o możliwościach ustawień znajdują się w oddzielnym podręczniku użytkownika Profesjonalny menedżer konfiguracji w folderze Dokumentacja techniczna. WSKAZÓWKA: Aby przejść do 'Profesjonalnego menedżera konfiguracji' należy w trybie gotowości naciskać przez 3 sekundy przycisk. W stanie podstawowym po uruchomieniu urządzenia wszystkie piktogramy świecą się na jednostce wyświetlającej. W zależności od wyboru jednej z funkcji urządzenia odpowiedni piktogram miga, na wyświetlaczu są wyświetlane możliwości ustawienia wzgl. wyboru odnoszące się do wybranej funkcji. Jeśli w trybie gotowości przez 5 sekund naciśnięty zostanie przycisk START/STOP, wyłączy się lub włączy oświetlenie specjalne i muzyka. WSKAZÓWKA: Jeśli przez 3 sekundy naciśnięty zostanie przycisk, nastąpi przejście do trybu demonstracyjnego Tutaj można wykonywać dostępne funkcje bez opalania. WSKAZÓWKA: Jeżeli po 8 sekundach nie zostanie naciśnięty przycisk, to przywrócony zostaje stan podstawowy. 03/ Instrukcja użytkowania 37/84

40 Obsługa Przegląd ustawień użytkownika Na sterowaniu można wstępnie ustawiać wszystkie dostępne funkcje urządzenia. Ustawienia precyzyjne wykonywane są podczas zastosowania. WSKAZÓWKA: Po naciśnięciu przechodzi się do przeglądu 'Ustawienia użytkownika'. Funkcja Wentylacja ciała Wentylator twarzy Opalacz twarzy Wybór piktogramu/ Kolejność przycisków Opis / Wskazanie na wyświetlaczu Wybrać niewielkie lub silne chłodzenie lub ustawić tryb automatyczny. Wybrać niewielkie lub silne chłodzenie lub ustawić tryb automatyczny. Wybrać moc maksymalną lub średnią lub wyłączyć. Climatronic / klimatyzator AROMA Wybrać niską lub wysoką temperaturę lub ustawić tryb automatyczny. Włączanie i wyłączanie trybu AROMA SYSTEM AQUA Opalacz ramion Wspólne lub pojedyncze włączanie dysz na ciało i na głowę AQUA SYSTEM Włączanie i wyłączanie opalacza ramion Przewodnik głosowy (Voice Guide) Głośność System audiofoniczny Włączanie i wyłączanie przewodnika głosowego Ustawienie podstawowe poziomu głośności: głośno, cicho lub automatycznie. Wybór lub wyłączenie systemu audiofonicznego Witamy Tekst powitania w trybie gotowości 38/84

41 Obsługa 3.4 Funkcje Wybór piktogramu/ Kolejność przycisków Nawigacja Opis/ Wskazanie na wyświetlaczu Informacja START/STOP Włączanie i wyłączanie lamp UV podczas opalania Proces został przerwany. Czas opalania nie jest zatrzymywany w chwili wyłączenia lamp UV w trakcie opalania. Wybór funkcji wentylator twarzy, wentylator na ciało, opalacz twarzy Wyłączanie klimatyzatora AC PLUS: przycisk minus nacisnąć przez 3 sekundy Włączanie klimatyzatora: nacisnąć przycisk plus przez 1 sekundę Podczas naświetlania instalację klimatyczną można ponownie włączyć dopiero po 3 minutach. Regulacja wentylatora na ciało, stopnie 0-9 Regulacja wentylatora twarzy, stopnie 0-9 Dysze powietrzne do chłodzenia twarzy można ustawiać ręcznie. Regulacja opalacza twarzy, poziomy 0-3 wyłączanie opalacza twarzy, nacisnąć przycisk minus przez 3 sekundy włączanie opalacza twarzy, nacisnąć przycisk plus przez 1 sekundę 1 minuta do mocy maksymalnej, następnie powrót do ostatniego ustawienia przed wyłączeniem. 03/ Instrukcja użytkowania 39/84

42 Obsługa Wybór piktogramu/ Kolejność przycisków Nawigacja Opis/ Wskazanie na wyświetlaczu Informacja Włączanie trybu AROMA: nacisnąć przycisk plus przez 1 sekundę Wyłączanie trybu AROMA: nacisnąć przycisk minus przez 1 sekundę AQUA SYSTEM Włączanie dyszy na głowę AQUA SYSTEM: nacisnąć przycisk plus Wyłączanie trybu AQUA SYSTEM i włączanie dyszy na głowę: nacisnąć przycisk plus Wyłączanie trybu AQUA SYSTEM: nacisnąć przycisk minus Regulacja głośności: stopnie 0-10 System audiofoniczny Wybór karty SD: nacisnąć przycisk plus Wybór kanałów studia: nacisnąć przycisk plus W przypadku muzyki wewnętrznej przyciskami +/- można wybierać tytuł muzyki w trybie demonstracyjnym i podczas opalania. Wybór własnej muzyki (odtwarzacz MP3) AUX: nacisnąć przycisk plus Wyłączenie systemu audiofonicznego: nacisnąć przycisk minus Wyłączanie przewodnika głosowego: nacisnąć przycisk minus Włączanie przewodnika głosowego: nacisnąć przycisk plus Przewodnik głosowy stanowi pomoc akustyczną przy obsłudze urządzenia i jest dostępny wyłącznie razem z systemem audiofonicznym. Funkcja przewodnika głosowego jest standardowo włączona przy gotowości do pracy i podczas opalania. 40/84

43 Obsługa 3.5 Rozpoczynanie Zamknąć część górną. Wcisnąć przycisk START/STOP. Podczas startu włączone są następujące funkcje: Lampy UV Opalacz twarzy Klimatyzator/ AC PLUS Chłodzenie ciała Chłodzenie twarzy System audio Przewodnik głosowy (Voice Guide) 03/ Instrukcja użytkowania 41/84

44 Obsługa 3.6 Podłączanie odtwarzacza MP3 NIEBEZPIECZEŃSTWO! Niebezpieczeństwo uszkodzeń słuchu! Stosowanie słuchawek o dużej głośności, dousznych lub zakładanych na głowę może spowodować trwałe uszkodzenia słuchu. Nie należy ustawiać zbyt dużej głośności. Klient może podłączyć do urządzenia swój prywatny odtwarzacz MP3 lub smartfon, jeśli urządzenie jest wyposażone w 'Audio System'. 1. Nr mat jest udostępniany przez właściciela (wtyczka stereo typu jack 1,5 m/2x 3,5 mm). 2. Podłączenie do odtwarzacza MP3 lub Smartphone-a: patrz dokumentacja producenta odtwarzacza MP3 lub telefonów Smartphone. Podłączanie: Kabel MP3 (wtyczka Stereo) włożyć do gniazdka Audio System. Włożyć kabel MP3 do odtwarzacza MP3 lub Smartphone-a. Wybrać tytuł utworu i rozpocząć odtwarzanie. Ewentualnie wyregulować głośność na odtwarzaczu MP3, aby sygnał audio odtwarzacza MP3 lub Smartphone-a był rozpoznawany przez system audio. UWAGA! Z powodu przegrzania możliwe są uszkodzenia odtwarzacza MP3 lub Smartphone a. Nie kłaść urządzenia bezpośrednio w strefie działania promieniowania. Może dojść do przerwania kabla i uszkodzenia gniazd. Przy odłączaniu odtwarzacza MP3 lub Smartphone nie ciągnąć za kabel. 42/84

45 Czyszczenie i konserwacja 4 Czyszczenie i konserwacja 4.1 Wskazówki bezpieczeństwa dotyczące czyszczenia i konserwacji NIEBEZPIECZEŃSTWO! Napięcie elektryczne w całym urządzeniu Niebezpieczeństwo dla osób porażeniem elektrycznym i poparzeniem. Przed rozpoczęciem prac należy odłączyć wszystkie przewody zasilania. Odłączone przewody należy zabezpieczyć przed omyłkowym włączeniem. Ustalić brak napięcia. Wszystkie prace i połączenia elektryczne muszą odpowiadać krajowym przepisom obowiązującym w kraju użytkownika (np. w Niemczech przepisom VDE) i muszą być przeprowadzane przez odpowiednio wykształcony, wykwalifikowany personel. Jeżeli na urządzeniach mają być przeprowadzane prace, należy je odłączyć od napięcia. Oznacza to, że wszystkie przewody napięciowe muszą zostać odłączone. Jedynie wyłączenie urządzenia nie wystarcza, ponieważ w niektórych miejscach może jeszcze występować napięcie. Dlatego podczas prac należy wyłączyć wszystkie bezpieczniki oraz jeżeli to możliwe także usunąć je. Omyłkowe ponowne włączenie zasilania może być przyczyną poważnych wypadków. Zaraz po odłączeniu wszystkie przełączniki i bezpieczniki, przy których pomocy dokonano odłączenia, muszą zostać zabezpieczone przed ponownym włączeniem. Zamknąć na kłódkę skrzynkę bezpieczników. W przypadku nie dających się wykręcać bezpieczników automatycznych można je zabezpieczyć umieszczając na dźwigni włączającej taśmę klejącą z napisem 'Nie włączać, niebezpieczeństwo' (1 + 2). Należy zawsze, natychmiast i konsekwentnie umieszczać tabliczkę zakazu z napisem: 'Przeprowadzane są prace!' 'Miejsce:...' 'Tabliczkę może usunąć tylko:...' 03/ Instrukcja użytkowania 43/84

46 Czyszczenie i konserwacja 4.2 Zakłócenia W celu łatwego zlokalizowania przyczyny błędu, na wyświetlaczu pojawiają się kody błędów. Jeżeli pojawi się usterka, wówczas na wyświetlaczu ukazuje się kod błędu. W przypadku kilku usterek jednocześnie, komunikaty błędów ukazywane są na zmianę jeden po drugim. Usunięcie usterki potwierdzane jest wciśnięciem przycisku START/STOP. Jeżeli błędu nie można usunąć, należy powiadomić obsługę serwisową patrz strona 2. Szczegółowe informacje dotyczące opisu błędów i pomocy znajdują się w części 'Kody błędów', (nr zamówienia ). 4.3 Czyszczenie NIEBEZPIECZEŃSTWO! Kontakt ze skórą może powodować przenoszenie infekcji! Wszystkie przedmioty/części urządzeń, z którymi użytkownik mógł mieć kontakt podczas opalania, muszą być po każdym zabiegu zdezynfekowane. Szyba dolna Uchwyty i panel obsługi Okulary ochronne Kabel MP3 Regulowane dysze powietrza WSKAZÓWKA: Dla dokładnej dezynfekcji należy przestrzegać czasu zadziałania. Proszę przestrzegać wskazówek producenta dotyczących sposobu stosowania. 44/84

47 Czyszczenie i konserwacja Czyszczenie powierzchni Powierzchnie ze szkła akrylowego UWAGA! Nie czyścić na sucho niebezpieczeństwo zarysowania! Niestosowanie się do powyższych wskazówek prowadzi do utraty prawa do świadczeń z tytułu gwarancji. W celu szybkiego i higienicznie nienagannego czyszczenia powierzchni szkła akrylowego proszę stosować specjalnie do tego celu stworzony środek czyszczący. Nie wolno stosować skoncentrowanych środków dezynfekcyjnych lub rozpuszczalników (np. lizoform, alkohol etylowy lub inne płyny zawierające alkohol). Nieużyteczne szyby akrylowe ze względu na zabrudzenia! Zabrudzenia na szybach jest przypalany przez gorące lampy i prowadzi w dłuższym okresie czasu do nieużyteczności szyb. Starannie usuwać odciski palców i inne zabrudzenia. Powierzchnie z tworzywa sztucznego Do czyszczenia pozostałych powierzchni z tworzywa sztucznego proszę stosować najlepiej tylko ciepłą wodę i ściereczkę skórzaną. Nigdy nie stosować agresywnych środków czyszczących zawierających olejki eteryczne. Powodują one po pewnym czasie stosowania szkody, które nie objęte są gwarancją producenta. Podczas czyszczenia należy liczyć się z lekkim zabarwieniem ściereczki skórzanej na kolor czarny, spowodowanym przez gumowe uszczelki, co z kolei uwarunkowane jest procesem technologicznym. Proszę unikać uszkodzeń powierzchni szkła akrylowego i tworzywa sztucznego. Przed rozpoczęciem czyszczenia powierzchni urządzenia należy zdjąć wszelkie obrączki, pierścionki, zegarki itd Czyszczenie powierzchni Lampy niskociśnieniowe UV i szyby filtrujące mogą być w razie potrzeby czyszczone wilgotną szmatką bez użycia środka czyszczącego. Lampy wysokociśnieniowe UV mogą być w razie potrzeby czyszczone spirytusem. 03/ Instrukcja użytkowania 45/84

48 Czyszczenie i konserwacja 4.4 Plan czyszczenia Komponent Częstotliwość Czynność Patrz strona Po każdym opalaniu W razie potrzeby 50 h 1 Regulowane dysze powietrza X Czyszczenie i dezynfekcja 44 5 Szyba dolna X Czyszczenie i dezynfekcja Sterowanie X Czyszczenie i dezynfekcja 44 Okularów ochronnych X Czyszczenie i dezynfekcja 44 Kabel MP3 X Czyszczenie i dezynfekcja 44 6 Zbiornik kondensatu X Opróżnienie 65 8 Dysze powietrza do chłodzenia ciała, końcówki do stóp X Czyszczenie 44 9, 11, 16 Powierzchnie górne X Czyszczenie Dysze AQUA / AROMA SYSTEM X Czyszczenie Dysze powietrza chłodzenia ciała X Czyszczenie Filtr X Filtr wymontować i wyczyścić 65 7 Filtr X Filtr wymontować i wyczyścić Filtr X Filtr wymontować i wyczyścić Filtr X Filtr wymontować i wyczyścić 61 46/84

49 Czyszczenie i konserwacja WSKAZÓWKA: Czyszczenie po każdym opalaniu musi być potwierdzone wciśnięciem przycisku START/STOP (gdy zakończony jest czas dobiegu wentylatora urządzenia). 4.5 Konserwacja Konserwacja i pielęgnowanie decydują o tym, czy urządzenie będzie spełniało stawiane przed nim wymagania. Dlatego dotrzymywanie przepisanych odstępów konserwacji jak również dokładne przeprowadzanie prac konserwacyjnych i pielęgnacyjnych jest niezbędne. Liczba godzin pracy części, które mają być konserwowane, może zostać określona w trybie wstępnego ustawienia (patrz 'Professional Setup Manager', nr zamówienia ). Zwracamy uwagę Państwa na fakt, że w celu utrzymania prawidłowego stanu urządzenie należy co 12 miesięcy (od chwili uruchomienia) poddawać regularnej kontroli przez nasz serwis albo serwis zarejestrowanej firmy specjalistycznej! Przeprowadzone kontrole i prace konserwacyjne należy wpisać do podręcznika urządzenia, podręcznika eksploatacji i podręcznika konserwacji (nr zamówienia ) Szyba akrylowa UWAGA! Kosmetyki powodują powstawanie rys na powierzchni! Kosmetyki i środki chroniące przed promieniami słonecznymi powodują po dłuższym czasie powstawianie szkód (np. rys na powierzchni). Należy zwrócić uwagę, czy kosmetyki i środki chroniące przed promieniami słonecznymi zostały usunięte przed rozpoczęciem opalania. Szyby ze szkła akrylowego stają się wskutek zużycia nieprzepuszczalne dla światła i muszę być regularnie wymieniane. 4.6 Plan konserwacji UWAGA! Stosować wyłącznie oryginalne części zamienne tego samego typu! W przypadku użycia innych części, urządzenie nie będzie już spełniać wymogów deklaracji zgodności i może być dłużej użytkowane! W przypadku szkód, które jednoznacznie spowodowane zostały stosowaniem nieoryginalnych części zamiennych, wyklucza się jakąkolwiek odpowiedzialność producenta. 03/ Instrukcja użytkowania 47/84

50 Czyszczenie i konserwacja Komponent Częstotliwość Czynność Patrz strona W razie potrzeby 300 h 500 h 750 h 800 h 1000 h 1500 h 3000 h 6 SYSTEM AQUA X Wymiana 68, 70 7a-7b Zbiornik zapachowy X Wymiana 68, 69 2 Lampy niskociśnieniowe UV opalacza ramion 10 Lampy niskociśnieniowe UV-B opalacza twarzy 1 Lampy wysokociśnieniowe UV opalacza twarzy 3 Lampy niskociśnieniowe UV część dolna (AFFINITY 990) 3 Lampy niskociśnieniowe UV część dolna (AFFINITY 700/AFFINITY 700 AC PLUS/ AFFINITY 900) 8 Lampy UV część boczna (AFFINITY 990) 8 Lampy UV część boczna (AFFINITY 700/AFFINITY 700 AC PLUS/ AFFINITY 900) X Wymiana 61 X Wymiana 59 X Wymiana 59 X Wymiana 58 X Wymiana 58 X Wymiana 59 X Wymiana 59 48/84

51 Czyszczenie i konserwacja Komponent Częstotliwość Czynność Patrz strona W razie potrzeby 300 h 500 h 750 h 800 h 1000 h 1500 h 3000 h 9 Lampy niskociśnieniowe UV część górna (AFFINITY 990) 9 Lampy niskociśnieniowe UV część górna (AFFINITY 700/AFFINITY 700 ACPLUS/ AFFINITY 900) 10 Starter lamp niskociśnieniowych UV opalacza twarzy X Wymiana 59 X Wymiana 59 X Wymiana 59 5 Szyba dolna X Wymiana 47 1 Szyby filtrujące opalacza twarzy X Kontrola wzrokowa 4 Szyba pośrednia X Wymiana Przygotowanie do konserwacji i czyszczenia Ustawienie dolnej szyby i wyjęcie szyby pośredniej Wykręcić śruby. Podnieść dolną szybę. Ustawić uchwyt i podeprzeć dolną szybę na uchwytach. UWAGA! Niebezpieczeństwo zarysowania! Proszę wykorzystać przewidziane elementy mocujące dolnej szyby. 03/ Instrukcja użytkowania 49/84

52 Czyszczenie i konserwacja Podnieść szybę pośrednią (tylko w urządzeniach z klimatyzatorem). Podnieść uchwyt. Oprzeć na nim szybę pośrednią. Montaż następuje w odwrotnej kolejności. Podczas montażu należy uważać, aby: Starannie usuwać odciski palców i inne zabrudzenia. Włożyć śruby i je dokręcić Zdjęcie szyby części górnej Obrócić blokady o 90 najpierw na zewnątrz, potem na środku. Podeprzeć szybę części górnej ręką, aby nie spadła. Ostrożnie odłożyć szybę części górnej. 50/84

53 Czyszczenie i konserwacja Montaż następuje w odwrotnej kolejności. Podczas montażu należy uważać, aby: Podeprzeć szybę części górnej ręką, aby nie spadła. Ponownie zamknąć blokady: najpierw na środku, potem na zewnątrz Zdjęcie szyby części bocznej Obrócić blokady o 90. Otworzyć szybę i ją ostrożnie odłożyć. Podczas montażu należy uważać, aby: Ponownie zamknąć blokady. Starannie usuwać odciski palców i inne zabrudzenia. 03/ Instrukcja użytkowania 51/84

54 Czyszczenie i konserwacja Otworzenie wanny Wykręcić śruby. Wannę wcisnąć nieco w dół. Poluzować blokadę od strony głowy. Montaż następuje w odwrotnej kolejności. Podczas montażu należy zwrócić uwagę na to, że: Wanna podczas zamykania musi się zatrzasnąć w słyszalny sposób. 52/84

55 Czyszczenie i konserwacja 4.8 Wskazówki odnośnie wymiany lamp NIEBEZPIECZEŃSTWO! Niebezpieczeństwo oparzeń spowodowane gorącymi lampami i powierzchniami! Podczas wymiany lamp istnieje niebezpieczeństwo oparzeń palców i rąk. Przed wykonaniem prac konserwacyjnych należy wystarczająco schłodzić urządzenie. Skuteczność lamp UV, a tym samym efekt opalania zmniejsza się z upływem czasu. W przypadku lamp niskociśnieniowych regulowanych elektronicznie, ta utrata skuteczności jest wyrównywana. Karta mikroprocesorowa służy do kontroli okresów pomiędzy wymianami. W związku z tym należy bezwarunkowo przestrzegać podanych w planie konserwacji okresów pomiędzy wymianami lamp. Aby kontrolować promieniowanie UV, w urządzeniu zastosowano filtry UV, np. szyby filtrujące w opalaczach twarzy. Efekt działania filtrów zmniejsza się z upływem czasu. W związku z tym należy bezwarunkowo należy przestrzegać okresów podanych w planie konserwacji. WSKAZÓWKA: W przypadku rozbicia szkła promienników/lamp może dojść do uwolnienia niewielkich ilości rtęci! Należy przestrzegać następujących wskazówek: Natychmiast odłączyć urządzenie od sieci zasilającej. Dzieci muszą natychmiast opuścić pomieszczenie. Pomieszczenie wietrzyć przez co najmniej 15 minut. Założyć jednorazowe rękawiczki. Przy otwartym oknie: Odłamki szkła i uwolnioną rtęć zebrać do zamykanego pojemnika. Pojemnik dostarczyć do punktu utylizacji starych lamp. 03/ Instrukcja użytkowania 53/84

56 Czyszczenie i konserwacja Wymiana karty mikroprocesorowej (AFFINITY 990 DYNAMIC PERFORMANCE AC PLUS) NIEBEZPIECZEŃSTWO! Niebezpieczeństwo poparzenia się ze względu na nieprawidłową moc lamp! Jeżeli karta mikroprocesorowa zostanie w trakcie wymiany lamp w urządzeniu, to nowy zestaw lamp jest eksploatowany ze zbyt dużą mocą, a użytkownik może doznać ciężkich poparzeń! W przypadku wymiany niskociśnieniowych lamp UV należy koniecznie włożyć dołączoną kartę mikroprocesorową! Karta mikroprocesorowa musi być umieszczona w górnej części długich lamp niskociśnieniowych UV, w części bocznej i dolnej części urządzenia. Karty chipowe znajdują się w 'Nośniku części urządzenia sterującego'. Otworzyć wannę: patrz strona 52. Wyjąć karty chipowe starego zestawu lamp. Nowe karty chipowe należy włożyć strzałką w dół. Zwrócić przy tym uwagę na prawidłowe rozmieszczenie kart chipowych. Zamknąć wannę. Wanna musi przy tym słyszalnie się zatrzasnąć. 54/84

57 Czyszczenie i konserwacja Lampy niskociśnieniowe NIEBEZPIECZEŃSTWO! Niebezpieczeństwo oparzeń spowodowane gorącymi lampami i powierzchniami! Podczas wymiany lamp istnieje niebezpieczeństwo oparzeń palców i rąk. Przed wykonaniem prac konserwacyjnych należy wystarczająco schłodzić urządzenie. Uszkodzone lampy niskociśnieniowe UV należy natychmiast wymienić. Po zalecanym okresie użytkowania należy zawsze wymienić cały zestaw lamp. Obrócić je 90 i ostrożnie wyjąć z oprawek. Lampy niskociśnieniowe UV posiadają reflektor, który kieruje światło wycelowane na zewnątrz. Lampy muszą być tak ustawione, aby tył reflektora znajdował się z boku urządzenia. Kołki wsunąć pionowo z góry w oprawkę. Lampę obrócić o 90. Napis musi być skierowany na zewnątrz (tzn. w stronę kabiny do opalania lub opalającego). 03/ Instrukcja użytkowania 55/84

58 Czyszczenie i konserwacja Zapłonnik Uszkodzone zapłonniki należy natychmiast wymieniać. Uszkodzony zapłonnik można rozpoznać po zaczernieniu końcowej części lampy niskociśnieniowej UV lub też po tym, że lampy niskociśnieniowej UV nie można zapalić. Użytkowanie lampy niskociśnieniowej UV z uszkodzonym zapłonnikiem znacznie zmniejsza jej okres trwałości. Lampa niskociśnieniowa UV traci moc i w określonych okolicznościach może zacząć migotać. Zapłonniki znajdują się albo w jednej z dwóch oprawek lampy lub są widoczne, gdy lampy niskociśnieniowe UV zostaną zdemontowane. Obrócić o 90 i ostrożnie wyjąć z oprawek. 56/84

59 Czyszczenie i konserwacja Lampy wysokociśnieniowe i szyby filtrujące NIEBEZPIECZEŃSTWO! Niebezpieczeństwo oparzeń spowodowane gorącymi lampami i powierzchniami! Podczas wymiany lamp i szyb filtracyjnych oraz podczas czyszczenia reflektorów istnieje niebezpieczeństwo poparzenia palców i rąk. Przed rozpoczęciem prac konserwacyjnych należy poczekać, aż urządzenie ostygnie. Niebezpieczeństwo pożaru wskutek przegrzanych lamp! Niedopuszczone lampy wysokociśnieniowe mogą wybuchać. Gorące części lamp mogą spowodować pożar innych elementów oraz może dojść do doznania ciężkich obrażeń przez osoby w razie otrucia dymem i pożaru. Należy montować wyłącznie lampy zalecane przez producenta. Regularnie czyścić wnętrze urządzenia. Kurz jest palny! Poluzować uchwyty zaciskowe. Unieść szybę filtrująca, wyjąć z prowadnicy i wyciągnąć. Wyjąć lampę UV. Wyczyścić reflektor. 03/ Instrukcja użytkowania 57/84

60 Czyszczenie i konserwacja Stosować tylko oryginalne lampy UV. Nowe lampy można dotykać tylko w strefie uchwytu. Sprawdzić działanie wyłącznika bezpieczeństwa. Wyłącznik bezpieczeństwa znajduje się w jednym z rogów reflektora. Wyłącznik bezpieczeństwa zapewnia, że w przypadku uszkodzenia szyby filtrującej urządzenie zostaje odłączone od zasilania. Wcisnąć wyłącznik. Jeśli wyłącznik ponownie zadziała automatycznie, oznacza to, że jest sprawny. Z powrotem założyć szybę filtrującą. 4.9 Czyszczenie lub wymiana lamp UV w części dolnej Ustawić dolną szybę i szybę pośrednią: patrz strona /84

61 Czyszczenie i konserwacja Zdjąć osłony lamp u wezgłowia i w obszarze nóg. Wymiana lamp: patrz strona 55. Montaż następuje w odwrotnej kolejności Czyszczenie lub wymiana lamp UV i szyby filtrującej w części bocznej Zdjęcie szyby części bocznej: patrz strona 51. Wymiana lamp: Lampy niskociśnieniowe UV: patrz strona 55. Wysokociśnieniowe lampy UV i szyby filtracyjne: patrz strona 57. Podczas montażu należy uważać, aby: Ponownie zamknąć blokady Czyszczenie lub wymiana lamp UV i szyb filtrujących w części górnej Zdjęcie szyby części górnej: patrz strona / Instrukcja użytkowania 59/84

62 Czyszczenie i konserwacja Wykręcić śrubę i usunąć oprawę lampy. W części górnej znajdują się następujące składniki z planu konserwacji: Wymiana lamp: Lampy niskociśnieniowe UV: patrz strona 55. Wysokociśnieniowe lampy UV i szyby filtracyjne: patrz strona 57. szyby filtrujące opalacza twarzy lampy niskociśnieniowe UV opalacza twarzy i odpowiednie zapłonniki AFFINITY 700 ADVANCED PERFORMANCE/ AFFINITY 700 ADVANCED PERFORMANCE (TP) / AFFINITY 700 ADVANCED PERFORMANCE AC PLUS: Te urządzenia posiadają 2 lampy niskociśnieniowe UV w opalaczu twarzy. Aby niemożliwa była zamiana lamp wysokociśnieniowych UV, należy najpierw zdemontować lampy niskociśnieniowe UV opalacza twarzy. Wyjąć lampy. AFFINITY 900 ADVANCED PERFORMANCE AC PLUS/ AFFINITY 990 DYNAMIC PERFORMANCE AC PLUS: Te urządzenia posiadają 3 lampy niskociśnieniowe UV w opalaczu twarzy. Wyjąć lampy. Wyjąć obydwie górne lampy niskociśnieniowe znajdujące się w części górnej, aby dostać się do zapłonnika lamp niskociśnieniowych. Wymiana lamp: patrz strona 55. Wymiana zapłonnika: patrz strona 56. Lampy wysokociśnieniowe UV i szyby filtrujące: patrz strona 57. Montaż następuje w odwrotnej kolejności. Podczas montażu należy uważać, aby: Podeprzeć szybę części górnej ręką, aby nie spadła. Ponownie zamknąć blokady: najpierw na środku, potem na zewnątrz. 60/84

63 Czyszczenie i konserwacja 4.12 Czyszczenie lub wymiana lamp UV w opalaczu ramion NIEBEZPIECZEŃSTWO! Niebezpieczeństwo oparzeń spowodowane gorącymi lampami i powierzchniami! Podczas wymiany lamp i szyb filtracyjnych oraz podczas czyszczenia reflektorów istnieje niebezpieczeństwo poparzenia palców i rąk. Przed rozpoczęciem prac konserwacyjnych należy poczekać, aż urządzenie ostygnie. Otworzyć wannę: patrz strona 52. Wykręcić śruby i zdjąć obudowę lamp. Wymiana lamp: patrz strona 55. Wymiana zapłonnika: patrz strona 56. Montaż następuje w odwrotnej kolejności. Podczas montażu należy zwrócić uwagę na to, że: Wanna podczas zamykania musi się zatrzasnąć w słyszalny sposób. 03/ Instrukcja użytkowania 61/84

64 Czyszczenie i konserwacja 4.13 Czyszczenie filtra w części dolnej Otworzyć wannę: patrz strona 52. Zdjąć filtr. Filtry osuszyć lub wyczyścić na mokro. Czyszczenie na sucho: odkurzaczem (w zależności od zanieczyszczenia) Czyszczenie na mokro: wodą i płynem do mycia naczyń, również w zmywarce do naczyń UWAGA! Wilgoć może prowadzić do uszkodzenia urządzenia! Przy ponownym zakładaniu wyczyszczone filtry muszą być suche. Ponownie założyć wyczyszczone i osuszone filtry. Zamknąć wannę. Wanna musi przy tym słyszalnie się zatrzasnąć. 62/84

65 Czyszczenie i konserwacja 4.14 Czyszczenie mat filtracyjnych w części górnej Górną część, jeśli to konieczne przykryć, aby uniknąć zadrapań na lakierze. Zdjąć maty filtracyjne z tylnej strony górnej części. Maty filtracyjne osuszyć lub wyczyścić na mokro, albo wymienić na nowe maty filtracyjne. Czyszczenie na sucho: odkurzaczem (w zależności od zanieczyszczenia) Czyszczenie na mokro: wodą i płynem do mycia naczyń Nie myć w zmywarce do naczyń! UWAGA! Wilgoć może prowadzić do uszkodzenia urządzenia! Przy ponownym zakładaniu wyczyszczone filtry muszą być suche. Ponownie założyć wyczyszczone i osuszone maty filtracyjne Czyszczenie mat filtracyjnych w opalaczu ramion Otworzyć wannę: patrz strona / Instrukcja użytkowania 63/84

66 Czyszczenie i konserwacja Wykręcić śruby i zdjąć obudowę lamp. Wyjąć maty filtracyjne. Maty filtracyjne osuszyć lub wyczyścić na mokro, albo wymienić na nowe maty filtracyjne. Czyszczenie na sucho: odkurzaczem (w zależności od zanieczyszczenia) Czyszczenie na mokro: wodą i płynem do mycia naczyń Nie myć w zmywarce do naczyń! UWAGA! Wilgoć może prowadzić do uszkodzenia urządzenia! Przy ponownym zakładaniu wyczyszczone filtry muszą być suche. Ponownie założyć wyczyszczone i osuszone maty filtracyjne. Montaż następuje w odwrotnej kolejności. Podczas montażu należy zwrócić uwagę na to, że: Wanna podczas zamykania musi się zatrzasnąć w słyszalny sposób. 64/84

67 Czyszczenie i konserwacja 4.16 Klimatyzator: Opróżnianie zbiornika skroplin i czyszczenie filtra UWAGA! Brudny filtr i żebra chłodzące mogą uszkodzić urządzenie! Regularnie kontrolować i w razie potrzeby czyścić matę filtracyjną, filtr oraz żebra chłodzące na klimatyzatorze. Do czyszczenia żeberek chłodzących zalecamy korzystanie z wykonanej specjalnie w tym celu szczotki do lameli, art. nr Otworzyć wannę: patrz strona 52. Wyciągnąć zbiornik kondensatu. Wyjąć wąż ze zbiornika kondensatu. Opróżnić zbiornik kondensatu. Wyjąć pokrywę. 03/ Instrukcja użytkowania 65/84

68 Czyszczenie i konserwacja Wyjąć filtr z oprawy. Filtry osuszyć lub wyczyścić na mokro. Czyszczenie na sucho: odkurzaczem (w zależności od stopnia zanieczyszczenia) Czyszczenie na mokro: wodą lub płynem do mycia naczyń Nie myć w zmywarce do naczyń! Wyjąć filtr z oprawy. Filtry osuszyć lub wyczyścić na mokro. Czyszczenie na sucho: odkurzaczem (w zależności od zanieczyszczenia) Czyszczenie na mokro: wodą i płynem do mycia naczyń, również w zmywarce do naczyń 66/84

69 Czyszczenie i konserwacja Zabrudzone żebra chłodzące klimatyzatora należy czyścić za pomocą szczotki do lameli. UWAGA! Wilgoć może prowadzić do uszkodzenia urządzenia! Przy ponownym zakładaniu wyczyszczone filtry muszą być suche. Ponownie założyć wyczyszczone i osuszone filtry. Zwrócić uwagę na to, aby filtry zostały prawidłowo założone w uchwycie. Założyć pokrywę. Podłączyć zbiornik kondensatu do węża. Odstawić zbiornik kondensatu. Zamknąć wannę. Wanna musi przy tym słyszalnie się zatrzasnąć. 03/ Instrukcja użytkowania 67/84

70 Czyszczenie i konserwacja 4.17 Konserwacja AQUA / AROMA SYSTEM W funkcji AQUA SYSTEM do chłodzenia ciała we wnętrzu pomieszczenia rozpylana jest mgiełka AQUA SOLAR WITH SKIN+ ADDITIVE (patrz 'IN- FORMACJA DOTYCZĄCA PRODUKTU AQUA SYSTEM', nr zamówienia ). NIEBEZPIECZEŃSTWO! Niebezpieczeństwo utraty zdrowia Państwa klientów! Woda zanieczyszczona bakteriami może spowodować wysypkę oraz inne reakcje alergiczne u użytkowników urządzenia! Z tego względu nie wolno napełniać kanistrów AQUA SYSTEM wodą wodociągową lub innymi cieczami. Kanister AQUA SYSTEM można wymieniać tylko na kanister oryginalny. Cieczy pozostałej w starym kanistrze nie przelewać do nowego kanistra! Podczas transportu i przechowywania przestrzegać najwyższej dozwolonej temperatury. Przestrzegać daty ważności podanej na kanistrze. W skład AQUA / AROMA SYSTEM wchodzi także aromat 'RELAX', który jest rozprowadzany poprzez dysze skierowane na głowę. Dalszy zapach 'CABIN' rozprowadzany jest w kabinie. Alternatywnie dostępne są inne aromaty. Bliższe informacje można uzyskać w JK-International GmbH, Division JK-Licht (patrz strona 2). 68/84

71 Czyszczenie i konserwacja Wymiana pojemnika AROMA Otworzyć wannę: patrz strona 52. Zdjąć zbiornik AROMA. Odkręcić pokrywę nowego pojemnika. Na pojemniku napisać aktualną datę. Nowy pojemnik włożyć w uchwyt. Zamknąć wannę. Wanna musi przy tym słyszalnie się zatrzasnąć. 03/ Instrukcja użytkowania 69/84

72 Czyszczenie i konserwacja Wymiana kanistra AQUA SYSTEM Otworzyć wannę: patrz strona 52. Wyjąć kanister. Odkręcić pokrywę nowego kanistra. Pokrywę z wężem zdjąć ze starego kanistra. Pokrywę z wężem przykręcić na nowy kanister. Wąż wsadzić tak daleko do środka, aż dotknie dna kanistra. Kanister wstawić ponownie do urządzenia. Zamknąć wannę. Wanna musi przy tym słyszalnie się zatrzasnąć. Odpowietrzanie WSKAZÓWKA: Aby wykonać odpowietrzanie, konieczny jest dostęp do profesjonalnego menedżera konfiguracji w sterowaniu. Przejść do profesjonalnego menedżera konfiguracji. W menu AQUA FRESH AROMA aktywować tryb napełniania. Zamknąć część górną. System jest odpowietrzany przez 60 sekund. W tym czasie ciecz AQUA SYSTEM wydobywa się z dyszy. Następnie przetestować działanie AQUA SYSTEM w trybie testowym. W trybie testowym natryskiwanie z dysz trwa 3 sekundy. Jeżeli nie działa, to należy powtórzyć odpowietrzanie. 70/84

73 Dane techniczne 5 Dane techniczne AFFINITY 700 ADVANCED PERFORMANCE Znamionowy pobór mocy (z klimatyzatorem): Znamionowy pobór mocy (bez klimatyzatora): Częstotliwość znamionowa: Napięcie znamionowe: V 3N~ 5.1 Moc, moce przyłączowe i poziom szumów W 50 Hz V ~3 Zabezpieczenie znamionowe: 3 x 25 A (bierny) lub 3 x 50 A (bierny) Przewód przyłączowy: H05VV-F 5G 4 mm² H05VV-F 4G 10 mm² Poziom szumów w odległości 1 m od urządzenia: 68,9 db(a) Poziom szumów w urządzeniu: Obciążenie szyby dolnej: Ciężar: <81 db(a) maks. 135 kg ok. 582 kg AFFINITY 700 ADVANCED PERFORMANCE AC PLUS/ AFFINITY 700 ADVANCED PERFORMANCE (TP) Znamionowy pobór mocy (z klimatyzatorem): Znamionowy pobór mocy (bez klimatyzatora): Częstotliwość znamionowa: Napięcie znamionowe: V 3N~ W W 50 Hz V ~3 Zabezpieczenie znamionowe: 3 x 35 A (bierny) lub 3 x 50 A (bierny) Przewód przyłączowy: H05VV-F 5G 4 mm² H05VV-F 4G 10 mm² Poziom szumów w odległości 1 m od urządzenia: 68,9 db(a) Poziom szumów w urządzeniu: Obciążenie szyby dolnej: Ciężar:z klimatyzatorem Ciężar:bez klimatyzatora <81 db(a) maks. 135 kg ok. 602 kg ok. 582 kg 03/ Instrukcja użytkowania 71/84

74 Dane techniczne AFFINITY 900 ADVANCED PERFORMANCE AC PLUS Znamionowy pobór mocy (z klimatyzatorem): Znamionowy pobór mocy (bez klimatyzatora): Częstotliwość znamionowa: Napięcie znamionowe: V 3N~ W 50 Hz V ~3 Zabezpieczenie znamionowe: 3 x 35 A (bierny) lub 3 x 50 A (bierny) Przewód przyłączowy: H05VV-F 5G 6 mm² H05VV-F 4G 10 mm² Poziom szumów w odległości 1 m od urządzenia: Poziom szumów w urządzeniu: Obciążenie szyby dolnej: Ciężar: 68,9 db(a) <81 db(a) maks. 135 kg ok. 725 kg AFFINITY 990 DYNAMIC PERFORMANCE AC PLUS Znamionowy pobór mocy (z klimatyzatorem): Znamionowy pobór mocy (bez klimatyzatora): Częstotliwość znamionowa: Napięcie znamionowe: V 3N~ W 50 Hz V ~3 Zabezpieczenie znamionowe: 3 x 35 A (bierny) lub 3 x 50 A (bierny) Przewód przyłączowy: H05VV-F 5G 6 mm² H05VV-F 4G 10 mm² Poziom szumów w odległości 1 m od urządzenia: Poziom szumów w urządzeniu: Obciążenie szyby dolnej: Ciężar: 68,9 db(a) <81 db(a) maks. 135 kg ok. 670 kg 72/84

75 Dane techniczne 5.2 Wymiary AFFINITY 700 AFFINITY 900 AC PLUS AFFINITY 990 AC PLUS AFFINITY 700 AC PLUS B+ = mm mm mm B = mm mm mm B- = mm mm mm B 1 = 800 mm 900 mm 900 mm B 2 = 188 mm 188 mm 188 mm L + = mm mm mm L = mm mm mm L 1 = mm mm mm L 2 = mm mm mm L 3 = 238 mm 238 mm 238 mm L 4 = 265 mm 265 mm 265 mm L 5 = 867 mm 867 mm 867 mm L 6 (L7) = mm mm mm H = mm mm mm H 1 = mm mm mm H 2 = mm mm mm H 4 = 400 mm 400 mm 400 mm / 0 03/ Instrukcja użytkowania 73/84

76 Dane techniczne AFFINITY 700 AFFINITY 900 AC PLUS AFFINITY 990 AC PLUS AFFINITY 700 AC PLUS H 5 = 114 mm 114 mm 114 mm H 6 = mm mm mm H 7 = mm mm mm H 8 = mm mm mm H 9 = mm mm mm X = mm mm mm Y = 572 mm 626 mm 626 mm Z = mm mm mm = 300 mm 300 mm 300 mm BK = mm mm mm TK = mm mm mm 5.3 Uzbrojenie lamp UWAGA! Deklaracja zgodności dotyczy podanych lamp UV i szyb filtrujących. W przypadku zastosowania innych lamp UV i szyb filtrujących, pozwolenia na użytkowanie urządzenia wygasa. Oprócz tego lampy UV muszą być oznaczone odpowiednim kodem równoważności, patrz załącznik na stronie 80. Stosowane lampy UV to promienniki szerokopasmowe, które można podłączać do różnych mocy (ok W). 74/84

77 Dane techniczne AFFINITY 700 ADVANCED PERFORMANCE Uzbrojenie lamp EN Liczba Oznaczenie Długość Moc Układ sterowania Nr zamówienia a) 3 3 b) 7 7 Lampy wysokociśnieniowe UV Ergoline ultra Advanced Szyby filtrujące Ultra Performance Lampy niskociśnieniowe UV Ergoline Trend Advanced 25 W E1 Zapłonnik S10 (4-65 W) c) 18 Lampy niskociśnieniowe UV Ergoline Trend Advanced 100 W E3 d) 8 Lampy niskociśnieniowe UV Ergoline Trend Advanced 160 W E5 e) 20 Lampy niskociśnieniowe UV Ergoline Trend Advanced 160 W E5 f) 2 2 Lampy niskociśnieniowe UV Ergoline Trend 8 W E19 Zapłonnik S10 (4-65 W) 500 W 500 W / 400 W / 360 W / 260 W / 0 W ,52 m 25 W 25 W ,80 m 100 W 100 W ,80 m 160 W 160 W ,80 m 160 W 160 W ,31 m 8 W 8 W / 0 W / Instrukcja użytkowania 75/84

78 Dane techniczne AFFINITY 700 ADVANCED PERFORMANCE AC PLUS / AFFINITY 700 ADVANCED PERFORMANCE (TP) Uzbrojenie lamp EN Liczba Oznaczenie Długość Moc Układ sterowania Nr zamówienia a) 3 3 b) 7 7 Lampy wysokociśnieniowe UV Ergoline ultra Advanced Szyby filtrujące Ultra Performance Lampy niskociśnieniowe UV Ergoline Trend Advanced 25 W E1 Zapłonnik S10 (4-65 W) c) 18 Lampy niskociśnieniowe UV Ergoline Trend Advanced 160 W E5 d) 8 Lampy niskociśnieniowe UV Ergoline Trend Advanced 160 W E5 e) 20 Lampy niskociśnieniowe UV Ergoline Trend Advanced 160 W E5 f) 2 2 Lampy niskociśnieniowe UV Ergoline Trend 8 W E19 Zapłonnik S10 (4-65 W) 500 W 500 W / 400 W / 360 W / 260 W / 0 W ,52 m 25 W 25 W ,80 m 160 W 160 W ,80 m 160 W 160 W ,80 m 160 W 160 W ,31 m 8 W 8 W / 0 W /84

79 Dane techniczne AFFINITY 900 ADVANCED PERFORMANCE AC PLUS / AFFINITY 990 DYNAMIC PERFORMANCE AC PLUS AFFINITY 900 ADVANCED PERFORMANCE AC PLUS: Uzbrojenie lamp EN Liczba Oznaczenie Długość Moc Układ sterowania Nr zamówienia a) 4 4 b) 7 7 Lampy wysokociśnieniowe UV Ergoline ultra Advanced Szyby filtrujące Lampy niskociśnieniowe UV Ergoline Trend Advanced 25 W E1 Zapłonnik S10 (4-65 W) c) 18 Lampy niskociśnieniowe UV Ergoline Trend Advanced 160 W E5 d) 8 Lampy niskociśnieniowe UV Ergoline Trend Advanced 160 W E5 e) 24 Lampy niskociśnieniowe UV Ergoline Trend Advanced 160 W E5 f) 3 3 Lampy niskociśnieniowe UV Ergoline Trend 8 W E9 Zapłonnik S10 (4-65 W) 520 W 520 W / 420 W / 360 W / 260 W / 0 W ,52 m 25 W 25 W ,80 m 160 W 160 W ,80 m 160 W 160 W ,80 m 160 W 160 W ,31 m 8 W 8 W / 0 W / Instrukcja użytkowania 77/84

80 Dane techniczne AFFINITY 990 DYNAMIC PERFORMANCE AC PLUS: Uzbrojenie lamp EN Liczba Oznaczenie Długość Moc Układ sterowania Nr zamówienia a) 4 4 b) 7 7 Lampy wysokociśnieniowe UV Ergoline Ultra Advanced Szyby filtrujące Ultra Performance 862 Lampy niskociśnieniowe UV Ergoline Trend Advanced 25 W E1 Zapłonnik S10 (4-65 W) c) 18 Lampy niskociśnieniowe UV Ergoline Trend Dynamic 160 W E40 d) 8 Lampy niskociśnieniowe UV Ergoline Trend Dynamic 160 W E40 e) 24 Lampy niskociśnieniowe UV Ergoline Trend Dynamic 160 W E40 f) 3 3 Lampy niskociśnieniowe UV Ergoline Trend 8 W E9 Zapłonnik S10 (4-65 W) 520 W 520 W / 420 W / 360 W / 260 W / 0 W ,52 m 25 W 25 W ,80 m 160 W W ,80 m 160 W W ,80 m 160 W W ,31 m 8 W 8 W / 0 W /84

81 Dane techniczne 5.4 Części zamienne i wyposażenie Liczba Oznaczenie Nr zamówienia 1 2 Filtr Szyba pośrednia Szyba dolna AFFINITY 700/ AFFINITY 700 (TP)/ AFFINITY 700 AC PLUS 3 1 Szyba dolna AFFINITY 900/ AFFINITY Filtr Filtr Filtr SYSTEM AQUA, 6000 ml a) b) 1 AROMA, 100 ml CABIN RELAX Filtr Filtr Kabel MP Okularów ochronnych Klucz trzpieniowy sześciokątny / Instrukcja użytkowania 79/84

82 Załącznik 6 Załącznik 6.1 Sterowanie czasowe JK Dla urządzeń serii AFFINITY mogą zostać zastosowane następujące automaty wrzutowe/ systemy sterowania czasowego. MCS III plus nr zamówienia: / 0 Studiopilot nr zamówienia: / Przedział kodu równoważności Przykład obliczenia przedziału kodu równoważności (1), patrz naklejka wyposażenia lampy: Jeżeli kod równoważności lampy, w którą urządzenie zostaje wyposażone podczas próby typu, to 100 R 47/3,2, to przedział kodu równoważności, którym musi być oznaczone urządzenie, zostaje wyliczony w następujący sposób: Dolna wartość przedziału X: 0,75 x 47 = 35,25 Dolna wartość przedziału Y: 0,85 x 3,2 = 2,72 Górna wartość przedziału Y: 1,15 x 3,2 = 3,68 X jest zaokrąglany do kolejnej liczby całkowitej, a Y do pierwszego miejsca dziesiętnego po przecinku. Przedział kodu równoważności wynosi w takim razie: 80/84

83 Załącznik 100 R (35-47)/(2,7-3,7) Opis kodu równoważności świetlówek UV Kod równoważności dla świetlówek UV służących do opalania, który jest szczegółowo przestawiony w normie IEC i jest czytelny oraz oznaczony na stałe na lampie, jest opisany poniżej. Kod równoważności składa się następujących elementów: ilość watów klucz typu reflektora klucz UV. Poniższe typy klucza reflektora należy stosować w kodzie równoważności: O w lampach bez reflektora; B w lampach z reflektorami szerokątowymi > 230 ; N w lampach z reflektorami o węższym kącie < 200 ; R w lampach z reflektorami o typowym kącie Poniższe klucze UV należy stosować w kodzie równoważności: klucz UV = X/Y; X = całkowite, skuteczne natężenie promieniowania wywołujące zarumienienie uzyskane z przedziału wartości od 250 nm do 400 nm; Y = stosunek natężenia promieniowania UV skutecznego do wywołania nieczerniakowatego raka skóry 320 nm i > 320 nm. X jest podawany w mw/m² i zaokrąglany do następnej liczby całkowitej, Y jest zaokrąglany do pierwszego miejsca dziesiętnego po przecinku. Skuteczne wartości odnoszą się do odległości 25 cm oraz dla warunków optymalnego natężenia promieniowania UV. Uwaga Przykład kodu równoważności został podany poniżej: lampa reflektorowa 100 W z reflektorem o kącie 220 całkowite, skuteczne natężenie promieniowania wywołujące zarumienienie (od 250 nm do 400 nm) = 47 mw/m² natężenie promieniowania krótkofalowego UV NMSC skuteczne dla wywołania czerniaka złośliwego ( 320 nm) = 61 mw/m² natężenie promieniowania długofalowego UV NMSC (> 320 nm) = 19 mw/m² skuteczne do wywołania czerniaka złośliwego Kod równoważności lampy: 100 R 47/3,2 03/ Instrukcja użytkowania 81/84
