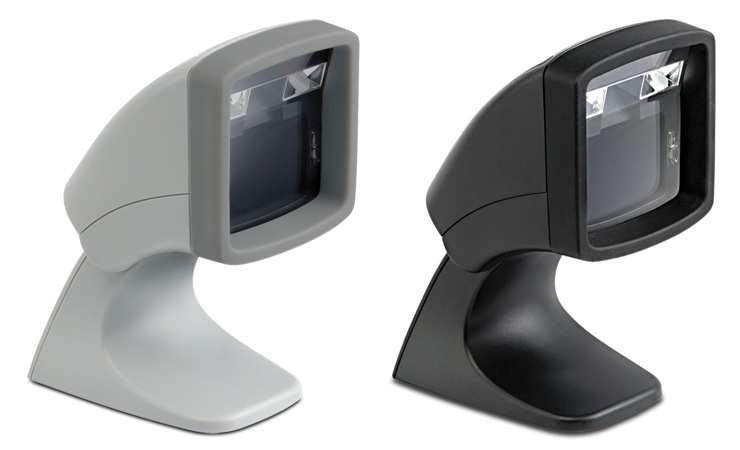

1 Czytnik kodów kreskowych 2D DATALOGIC Magellan 800i Instrukcja obsługi

2 Nowy Sącz, styczeń 2012

3 Czytnik kodów kreskowych słuŝy do wspomagania procesu automatycznej identyfikacji towarów i usług oznaczonych kodem kreskowym. Czytnik zawsze współpracuje z urządzeniem nadrzędnym, np. komputerem lub kasą fiskalną. W instrukcji podane są parametry techniczne czytnika, informacje jak podłączyć go do urządzenia nadrzędnego oraz co robić, gdy pojawią się problemy. Dodatkowo instrukcja zawiera kody kreskowe słuŝące do właściwego zaprogramowania czytnika, jeśli ma on współpracować z kasą fiskalną NOVITUS lub komputerem. Podłączenie Aby podłączyć czytnik do urządzenia nadrzędnego, naleŝy: 1. Wyłącz zasilanie urządzenia nadrzędnego (patrz instrukcja obsługi tego urządzenia) i załóŝ kabel interfejsu do czytnika. 2. Podłącz kabel komunikacyjny do czytnika a drugi koniec do urządzenia. Jeśli czytnik zasilany jest z urządzenia nadrzędnego, przejdź do punktu 5 3. Podłącz wtyczkę zasilacza do gniazda w kablu komunikacyjnym. 4. Zasilacz włącz do gniazda sieciowego ~230V. 5. Włącz zasilanie urządzenia nadrzędnego (patrz instrukcja obsługi tego urządzenia). 6. Skieruj czytnik w stronę kodu kreskowego (np. z opakowania jakiegoś towaru) świecąca dioda sygnalizacyjna na czytniku powinna błysnąć i powinien być słyszalny pojedynczy dźwięk, a zeskanowane dane, przesłane do urządzenia nadrzędnego. Rysunek 1. Sposób podłączenia czytnika 3

4 UŜytkowanie czytnika Czytnik automatycznie odczytuje kody kreskowe, znajdujące się w jego polu widzenia. Skanowanie moŝe się odbywać na dwa sposoby: 1. Umieszczenie (zbliŝenie) towaru z kodem kreskowym do czytnika stojącego na podstawce 2. Uchwycenie czytnika i skierowanie go w stronę kodu kreskowego na towarze Rysunek 2. Sposoby odczytu kodów kreskowych 4

5 Rozwiązywanie problemów. Jeśli pojawią się problemy z pracą czytnika, naleŝy, w pierwszej kolejności, próbować je rozwiązać samodzielnie korzystając z poniŝszej tabeli. Problem Czytnik nie świeci i wydaje się być nieaktywnym Czytnik świeci (linia skanująca jest widoczna), lecz nie odczytuje kodów Czytnik odczytuje kody, lecz nie przesyła do urządzenia nadrzędnego Sprawdź, czy: Uwagi i sugestie zasilanie jest podłączony (1) jeśli czytnik jest zasilany z urządzenia nadrzędnego, sprawdź, czy połączenie jest prawidłowo wykonane (2) kabel komunikacyjny jest prawidłowo podłączony do czytnika (3) Sprawdź, czy: kod kreskowy nie jest złej jakości np. pomarszczony, zamazany, rozerwany, itp. (4) dany typ kodu kreskowego jest rozpoznawany przez czytnik i jego odczyt nie jest w czytniku zablokowany. okno czytnika nie jest zabrudzone Sprawdź czy: kabel nie jest uszkodzony urządzenie nadrzędne jest dobrze skonfigurowane parametry czytnika odpowiadają parametrom urządzenia nadrzędnego (5) 5

6 Pomoc techniczna Jeśli pojawią się problemy, których nie da się rozwiązać wg powyŝszych wskazówek, naleŝy skontaktować się ze sprzedawcą. Wszelkie informacje na temat połączenia czytników z kasami fiskalnymi (kable, konfiguracje) oferowanymi przez NOVITUS moŝna znaleźć na stronie internetowej: w dziale Centrum Obsługi Klienta. Oryginalne instrukcje obsługi i programowania (w j. angielskim) moŝna pobrać z internetowej strony producenta: Podłączenie czytnika do kasy fiskalnej Aby czytnik działał prawidłowo z kasą fiskalną, naleŝy w większości przypadków uŝyć specjalnej przejściówki oraz odpowiednio go zaprogramować. Programowania dokonuje się odczytując z instrukcji programowania czytnika ( Product Reference Guide ) odpowiednie kody kreskowe. NaleŜy zwrócić uwagę na to, iŝ czytnik moŝe mieć domyślnie włączone wysyłanie identyfikatora kodu (Label ID) przed danymi z kodu, dlatego, w większości przypadków, naleŝy tę opcję wyłączyć. Podłączenie do kasy OPTIMUS IC/NOVITUS PoniŜszy rysunek przedstawia schemat kabla połączeniowego, jaki naleŝy wykonać i za jego pośrednictwem czytnik połączyć z kasą fiskalną NOVITUS/OPTIMUS IC typu: Tango, System, Bonita, Rumba, Fiesta, Tipo, Bravo, Frigo, Soleo, Mała, PS3000, PS4000, itd. Wtyk do kasy (RJ45-8) Gniazdo do czytnika (DB-9 męskie ) 2. (RxD) 2. (TxD) 8. (GND) 5. (GND) Parametry transmisji (do ww. kas) są następujące: Prędkość Bitów danych Bitów stopu Parzystość Prefiks EVEN (parzysta) (brak) Suffix CR LF (0Dh 0Ah) 6

7 Aby zatem poprawnie skonfigurować czytnik z interfejsem RS232 (do współpracy z w.w. kasami) naleŝy odczytać kolejno następujące kody (moŝna je równieŝ znaleźć w angielskojęzycznej instrukcji programowania czytnika): Przywrócenie ustawień fabrycznych Wejście w tryb programowania START/END Interfejs komunikacyjny RS232 Standard Bity danych 7 Data Bits 7

8 Parzystość Party = Even Wyłączenie Code-ID Label I.D. Transmission Disable Wyjście z trybu programowania START/END 8

9 Podłączenie czytnika do komputera (interfejs USB) Aby czytnik współpracował prawidłowo z komputerami PC (interfejs emulacji klawiatury USB) czytnik równieŝ naleŝy odpowiednio zaprogramować. Zwykle wystarczy odczytać kolejno poniŝsze kody. Przywrócenie ustawień fabrycznych Wejście w tryb programowania START/END Interfejs komunikacyjny USB Keyboard Wyłączenie Code-ID Code I.D. Transmission Disable Wyjście z trybu programowania START/END 9

10 Parametry techniczne czytnika Magellan 800i Wymiary (dł. x szer. x wys.) Masa Kolor Źródło światła Skanowanie obrazu Ilość linii skanujących Szybkość skanowania Sygnalizacja odczytu Odległość odczytu (zaleŝna od gęstości kodu!) Parametry fizyczne 10,9 x 7,6 x 15,1 cm 306,2 g czarny lub biały Parametry optyczne diody LED 752x480 JPEG (opcja) 140 (cyfrowych) 1456 linii skanujących/sekundę dźwiękowa, świetlna dla kodów 1D: dla kodów 2D: Kontrast kodów min. 25% Rozdzielczość Odporność na oświetlenie Odczytywane kody Dostępne interfejsy EAS Napięcie zasilania Pobór prądu 0,13mm (5mils) 0 15,2 cm 0 12,7 cm 86000/6000 Lux (światło słoneczne/sztuczne) Dekoder 1D: wszystkie standardowe (łącznie z GS1 DataBar) 2D (opcja): Aztec; Data Matrix; Maxi Code; QR Code; PDF417, micropdf417 Komunikacja RS232, USB (USB-KB, USB-COM, USB-OEM) Opcjonalne zgodne z Counterpoint IV, V, VI i VII Parametry elektryczne 5 VDC Temperatura pracy 0 40 C Temperatura składowania Wilgotność względna Klasa szczelności Odporność na upadek <350 ma (w spoczynku <250mA) Parametry środowiskowe C 5 95 % (bez kondensacji pary wodnej) IP52 wielokrotny upadek z wysokości 1,2 metra 10

11 Usuwanie zuŝytych urządzeń Po zakończeniu okresu uŝytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz naleŝy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego uŝycia zgodnie z ich oznaczeniem. Dzięki powtórnemu uŝyciu, wykorzystaniu materiałów lub innym formom wykorzystania zuŝytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska. Informacji o właściwym punkcie usuwania zuŝytych urządzeń udzieli Państwu administracja gminna.
