1 INSTRUKCJA OBSŁUGI I UTRZYMANIA MODELE OCEAN INDUSTRIAL ALBORAN ALBORAN OCEAN INDUSTRIAL info@arionapools.com arionapools.com

2 INSTRUKCJA OBSŁUGI I UTRZYMANIA MODELE OCEAN INDUSTRIAL ALBORAN OGÓLNY SPIS TREŚCI Str. 3 - Właściwości Str. 4 - Dane techniczne Ocean Industrial Str. 5 - Dane techniczne Alborán Str Obchodzenie się (pakowanie, magazynowanie, w jaki sposób przemieszczać) Str Montaż (maszynownia) Str Montaż (instalowanie zestawu zaworów, próba wodna, napełnianie filtra) Str. 8, 9-3. Sposób działania (filtrowanie, płukanie wsteczne, przepłukiwanie, zamknięcie) Str Sposób działania (usunięcie piasku z filtra) Str Ważne informacje info@arionapools.com arionapools.com 2

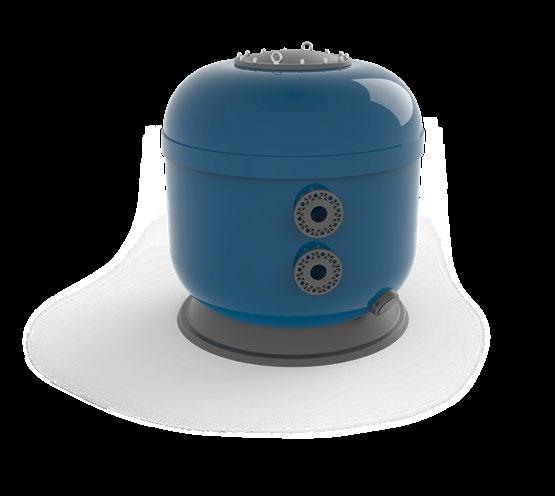

3 OCEAN INDUSTRIAL WŁAŚCIWOŚCI Filtr do basenów publicznych, wyprodukowany spełniając normy przemysłowe, zbiornik ze wzmocnionego włókna szklanego. Odporny na promieniowanie UV. Standardowo wyposażony w nadciśnieniowy zawór bezpieczeństwa. Złoże filtracyjne: 1 metr Górna pokrywa o średnicy 400 mm ze wzmocnionego włókna szklanego Opróżnianie czynnika filtrującego za pomocą otworu odprowadzającego 3 i korka 1 Kołnierze przyłączeniowe z PCW Filtr poddany specjalnej obróbce odporny na ozon dostępny na zamówienie Opcjonalny zespół 5 zaworów z kołnierzami. ALBORAN WŁAŚCIWOŚCI Filtr do dużych basenów prywatnych lub pół-publicznych, wyprodukowany spełniając normy przemysłowe, zbiornik ze wzmocnionego włókna szklanego, odporny na promieniowanie UV. Możliwość zainstalowania z zaworem sześciodrożnym lub z zestawem 5 zaworów z PCW. Połączenie za pomocą kołnierza z PCW. Średnica filtrów wynosi: 950, 1100, 1200 i 1400 mm. Złoże filtracyjne: 80 cm Górna pokrywa 400 mm ze wzmocnionego włókna szklanego z korkiem spustowym 1 Opróżnianie czynnika filtrującego za pomocą otworu odprowadzającego 75 mm i korka 1 Kołnierze przyłączeniowe z PCW. 3

4 OCEAN INDUSTRIAL Ø POWIERZCHNIA MODEL POŁĄCZENIE PRĘDKOŚĆ FILTRACYJNA OC OC OC mm mm m² m³/h/m² m³/h A B C D (Kg) (Kg) ,87 0,87 0, PRZEPŁYW WYMIARY (mm) ŻWIR (1-2mm) PIASEK (0,4-0,8mm) OC OC ,13 1, OC OC OC ,54 1,54 1, OC OC OC ,01 2,01 2, OC.20 OC.30 OC.40 OC ,54 2,54 2,54 2, OC.20 OC.30 OC.40 OC ,14 3,14 3,14 3, DANE TECHNICZNE CIŚNIENIE ROBOCZE 0,6-2 kg/cm² B MAKSYMALNE CIŚNIENIE 2,5 kg/cm² CIŚNIENIE PRÓBNE 3,75 kg/cm² TEMPERATURA PRACY 1º - 40ºC GÓRNY OTWÓR OTWÓR ODPROWADZAJĄCY: WODY/PIASKU Ø 400 mm 1 / 3 A C D WYSOKOŚĆ ZŁOŻA FILTRACYJNEGO 1 m 4

5 ALBORAN MODEL Ø POŁĄCZENIE POWIERZCHNIA FILTRACYJNA PRZEPŁYW WYMIARY (mm) WSAD PIASKOWY CIĘŻAR mm mm m² V=50m³/h A B C D (Kg) (Kg) ALBORAN , ALBORAN ,96 47, ALBORAN , ALBORAN , DANE TECHNICZNE A CIŚNIENIE ROBOCZE 0,6-1,6 kg/cm² MAKSYMALNE CIŚNIENIE 2 kg/cm² C D CIŚNIENIE PRÓBNE 3 kg/cm² B TEMPERATURA PRACY 1º - 40ºC GÓRNY OTWÓR Ø 400 mm OTWÓR ODPROWADZAJĄCY: WODY/PIASKU 1 / 3 WYSOKOŚĆ ZŁOŻA FILTRACYJNEGO 0,8 m 5

6 1. OBCHODZENIE SIĘ 1.1. PAKOWANIE Filtry są dostarczane na drewnianych paletach odpowiednich do wielkości filtra i standardowo w położeniu pionowym. Są zawinięte w folię zabezpieczającą MAGAZYNOWANIE Jeżeli filtr nie zostanie w krótkim czasie zainstalowany należy przechowywać go w oryginalnym opakowaniu i pod dachem, zabezpieczony przed słońcem i niekorzystnymi warunkami pogodowymi W JAKI SPOSÓB PRZEMIESZCZAĆ Użyć wózka podnośnikowego lub suwnicy w celu załadowania i rozładowania oraz manipulowania filtrem. Użyć uszów przy filtrach do podnoszenia i przemieszczania ich aż do wymaganego miejsca. Użyć przewodu lub zawiesia odpowiedniego do ciężaru filtra. Wszelkie ruchy lub manipulacja filtrem powinna być wykonywana wyłącznie przy opróżnionym filtrze z wody i piasku. Nigdy nie toczyć filtra w celu przemieszczenia go. W celu przemieszczenia filtra nigdy nie chwytać za połączenia wejściowe lub wyjściowe, właz czy otwory wziernikowe. Nigdy nie umieszczać haka we wnętrz filtra do podniesienia go lub pociągnięcia. Filtry są wyprodukowane do wytrzymania wewnętrznych ciśnień, lecz są bardzo wrażliwe na boczne uderzenia. Unikać uderzania filtrów. Kiedy zostanie ustawiony filtr w końcowym położeniu, proszę upewnić się, że powierzchnia podłoża jest idealnie płaska i czysta. Konieczne jest również pozostawienie wystarczającej przestrzeni wokół filtra do ułatwienia przeprowadzania kontroli i czynności konserwacyjnych. 2. MONTAŻ 2.1. MASZYNOWNIA Maszynownia powinna mieć powierzchnię wystarczająco obszerną tak, aby pozwoliła na odpowiednią instalacją w stosunku do wielkości filtrów oraz umożliwiała montaż i manipulowanie przy zestawach zaworów, jak również odpowiednie utrzymanie. Powinna posiadać układ odprowadzający wodę do zapobiegania zalaniu w przypadku przypadkowego wycieku wody przy instalacji rurowej, filtrach, pompach, oprócz dobrej wentylacji. 6

7 INSTRUKCJA OBSŁUGI I UTRZYMANIA 2.2. INSTALOWANIE ZESTAWU ZAWORÓW Zainstalować zestaw zaworów przed napełnieniem filtra czynnikiem filtrującym. Wsporniki zespołu zaworów utrzymają ciężar zaworów, rur i wody jaką one będą utrzymywać oraz zmniejszą obciążenie jakie muszą znosić połączenia z filtrem. Konieczne jest zainstalowanie tych wsporników na powierzchni wystarczająco wytrzymałej i poprawnie dopasować ich wysokość PRÓBA WODNA Przetestować filtry wodą uruchamiając instalację przed wypełnieniem czynnikiem filtrującym. Ta próba wodna wykryje jakiekolwiek problemy pod względem szczelności jakie mogą się pojawić zarówno przy filtrze jak i w instalacji NAPEŁNIANIE FILTRA Usunąć górną pokrywę filtra i boczną pokrywę (w przypadku posiadania jej). Sprawdzić stan wewnętrznych części przed rozpoczęciem napełniania filtra czynnikiem filtrującym. Dyfuzor i kolektor powinny być w doskonałym stanie, a dysze w odpowiednim położeniu i dobrze dociśnięte. Przed napełnieniem filtra czynnikiem filtrującym napełnić go wodą do około połowy wysokości. Jeżeli chodzić będzie o model z bocznym włazem, napełnić go aż do wysokości bocznego otworu. To zapobiegnie, aby uległy uszkodzeniu dysze lub ramiona do zbierania podczas napełniania filtra czynnikiem filtrującym. Stosować czynnik filtrujący zalecany w informacji technicznej dostarczonej we właściwościach filtra. Pierwsza warstwa żużlu powinna zakrywać kolektor do 10 cm powyżej niego i powinna zostać rozłożona w sposób jednolity na całej powierzchni. Tę czynność należy wykonać zachowując ostrożność, aby nie uszkodzić kolektora. Wprowadzić kolejne warstwy piasku kontynuując tę procedurę aż do uzyskania zalecanej maksymalnej wysokości. Po dojściu na wysokość bocznego włazu umieścić pokrywę w celu kontynuowania napełniania filtra. Starannie oczyścić gardziel filtra, pokrywę i uszczelkę pokrywy, usuwając jakiekolwiek resztki czynnika filtrującego. Na koniec umieścić uszczelkę i zamocować oraz docisnąć pokrywę. Gdy filtr będzie pełny i odpowiednio zamknięty konieczne będzie wykonanie płukania wstecznego. 7

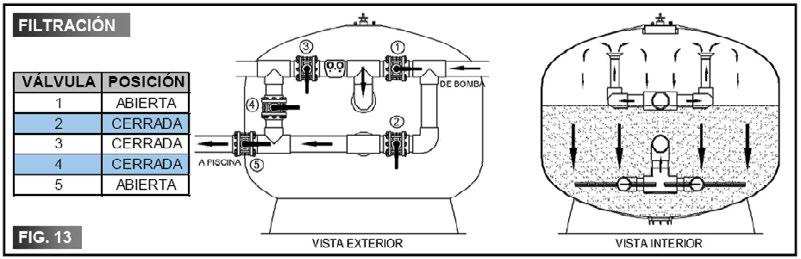

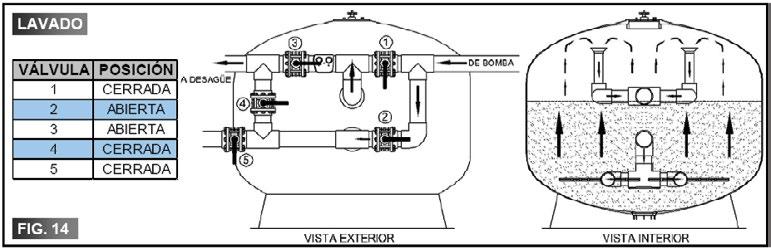

8 3. SPOSÓB DZIAŁANIA W każdym przypadku przed otwarciem lub zamknięciem zaworów zestawu należy zatrzymać pompę i upewnić się, że nie ma przepływu wody we wnętrzu instalacji rurowej FILTROWANIE Zawory zestawu należy ustawić w następującym położeniu: FILTROWANIE 3 1 ZAWÓR POŁOŻENIE 1 OTWARTY 2 ZAMKNIĘTY 4 2 Z POMPY 3 ZAMKNIĘTY 4 ZAMKNIĘTY 5 OTWARTY DO BASENU 5 WIDOK Z ZEWNĄTRZ WIDOK WNĘTRZA Okresowo sprawdzać ciśnienie różnicowe pomiędzy połączeniami wejściowymi i wyjściowymi. Gdy ten parametr osiągnie wartość pomiędzy 0,8 / 1,0 bara, wówczas konieczne będzie wykonanie płukania wstecznego filtra PŁUKANIE WSTECZNE PŁUKANIE WSTECZNE OTWÓR ODPROWADZAJĄCY ZAWÓR POŁOŻENIE 1 ZAMKNIĘTY 4 2 OTWARTY Z POMPY 3 OTWARTY 4 ZAMKNIĘTY 5 5 ZAMKNIĘTY WIDOK Z ZEWNĄTRZ WIDOK WNĘTRZA Do poprawnego płukania wstecznego filtra zaleca się przepływ wynoszący m3/h/m2 dla filtrów wyposażonych w ramiona do zbierania i do 60 m3/h/m2 dla filtrów z płytką z dyszami. Maksymalny przepływ płukania wstecznego ograniczony jest prędkością maksymalnego dopuszczalnego przepływu przez instalację rurową zestawu zaworów i zgodnie z jego średnicą. Filtry wyposażone w płytkę z dyszami mogą być płukane powietrzem oprócz wody. 8

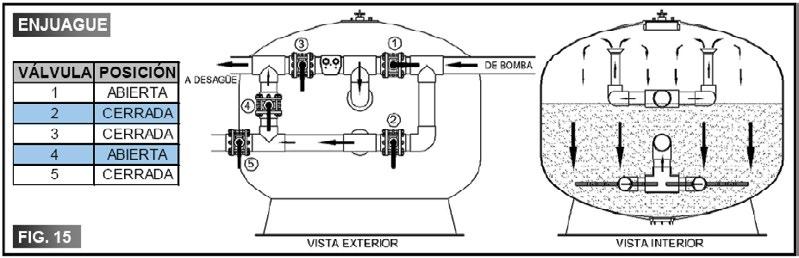

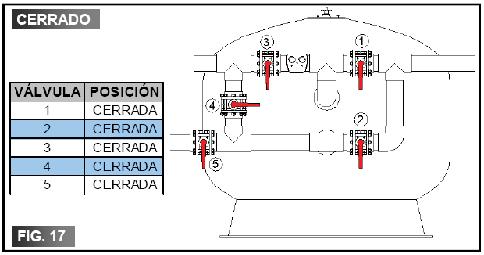

9 INSTRUKCJA OBSŁUGI I UTRZYMANIA Powietrze używane jest w celu rozbicia i uczynienia bardziej gąbczastą warstwę piasku oraz uzyskania skuteczniejszego płukania wstecznego. W ten sposób zaoszczędzi się ilość wody zużywanej w trakcie płukania wstecznego PRZEPŁUKIWANIE Zawory zestawu należy ustawić w następującym położeniu: PRZEPŁUKIWANIE OTWÓR ODPROWADZAJĄCY ZAWÓR POŁOŻENIE 1 OTWARTY 4 2 ZAMKNIĘTY Z POMPY 3 ZAMKNIĘTY 4 OTWARTY 5 5 ZAMKNIĘTY WIDOK Z ZEWNĄTRZ WIDOK WNĘTRZA Przeprowadzić tę operację po płukaniu wstecznym w celu usunięcia resztek zabrudzeń jakie mogły przeniknąć do kolektorów podczas płukania wstecznego. Czas czynności: 3 min ZAMKNIĘCIE Zawory zestawu należy ustawić w następującym położeniu: ZAMKNIĘCIE 3 1 ZAWÓR POŁOŻENIE 1 ZAMKNIĘTY 2 ZAMKNIĘTY 3 ZAMKNIĘTY 4 ZAMKNIĘTY 5 ZAMKNIĘTY W trakcie wszystkich czynności konserwacyjnych wszystkie zawory powinny być zamknięte. 9

10 3.5. USUNIĘCIE PIASKU Z FILTRA Opróżnić filtr otwierając otwór odprowadzający znajdujący się w tylnej części filtrów. Usunąć górną pokrywą w celu wyciągnięcia piasku. Osoba z wnętrza filtra powinna ułatwić wyciąganie piasku. Boczny właz (opcjonalny) będzie bardzo pomocny w celu ułatwienia wyładowania piasku i przeprowadzenia prac konserwacyjnych. 10

11 INSTRUKCJA OBSŁUGI I UTRZYMANIA WAŻNE INFORMACJE DO WZIĘCIA POD UWAGĘ Filtry ciśnieniowe powinny być obsługiwane wyłącznie przez wykwalifikowane osoby. Operatorzy powinni być przeszkoleni z zakresu prac związanych z działaniem filtra i na temat powiązanych zagrożeń oraz szkód. Używać panelu manometru w celu kontrolowania ciśnienia filtra. Ciśnienie robocze filtra nigdy nie powinno przekraczać maksymalnych ciśnień zalecanych w informacji technicznej. Zbiorniki ciśnieniowe nie wytrzymują ujemnych ciśnień wewnętrznych, a zatem należy podjąć odpowiednie kroki podczas instalacji w celu uniknięcia tej sytuacji. Zalecane jest wybranie urządzenia o maksymalnym dopuszczalnym ciśnieniu 20% wyższym niż maksymalne ciśnienie w jakim może pracować ta instalacja. Nigdy nie podłączać filtra bezpośrednio do sieci wodociągowej, gdyż ciśnienie w sieci przekracza w każdym przypadku maksymalne dopuszczalne ciśnienie filtra. Zawsze odpowietrzyć wnętrze filtra przed rozpoczęciem cyklu. Ciśnienie różnicowe pomiędzy połączeniem wejściowym i wyjściowym nigdy nie powinno przekraczać 1,0 bara. Wyższa różnica ciśnień mogłaby uszkodzić kolektor lub płytkę z dyszami. Proces płukania wstecznego nigdy nie powinien przewyższać maksymalnego ciśnienia pracy filtra. Kiedy użyje się powietrza do płukania wstecznego, wówczas wewnętrzne ciśnienie nie powinno przekroczyć 1,0 bara. Stosować dmuchawę i nigdy nie używać sprężarki w celu wstrzyknięcia powietrza do filtra. Zawsze należy przestrzegać zakresu temperatur pracy. Minimalna temperatura robocza dla wszystkich filtrów to 1ºC, natomiast maksymalna temperatura pracy wynosi 40ºC. W filtrach poddanych obróbce do kontaktu z ozonem (O3), maksymalne stężenie O3 nigdy nie powinno przekroczyć 2 ppm. Standardowe filtry nie nadają się do kontaktu z ozonem. Filtry powinny być instalowane w taki sposób, aby łatwo i poprawnie można było wykonywać prace konserwacyjne, naprawcze i próby. Zainstalować filtr tak, aby tabliczka identyfikacyjna była widoczna i utrzymywać tę tabliczkę. 11
