1 AtmosED SERIA N ORAZ E NOWA GAMA OŚWIETENIA ZEWNĘTRZNEGO

2 PO PROFESJONANE OŚWIETENIE ED

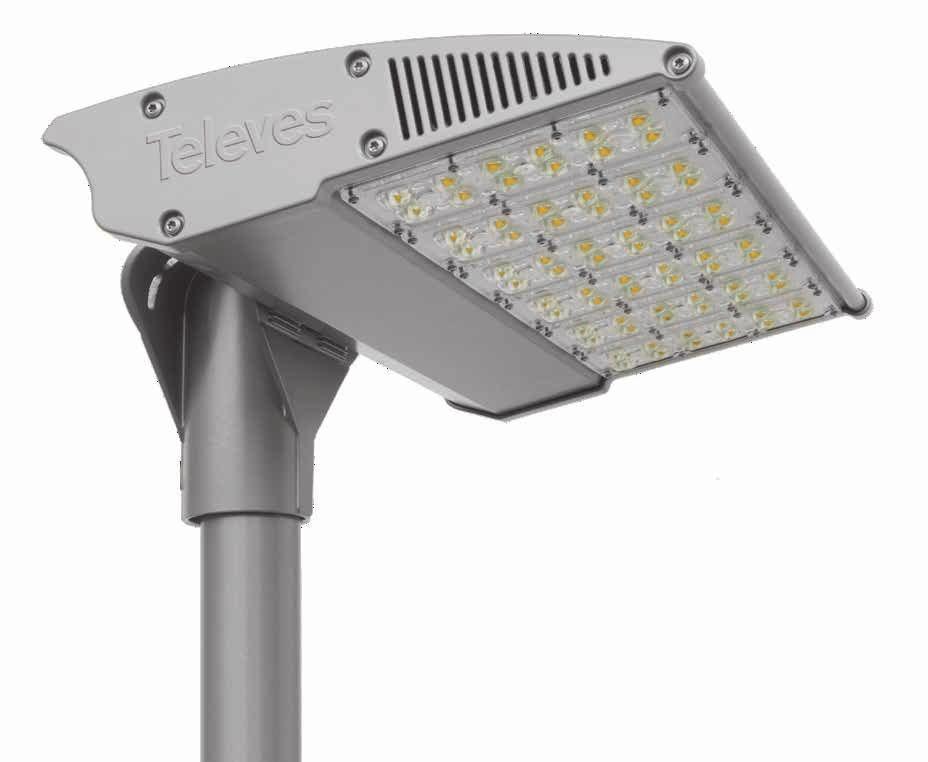

3 PROFESJONANE OŚWIETENIE ED 30% EPSZA JAKOŚĆ I WYDAJNOŚĆ WIĘKSZEJ WYDAJNOŚCI Nowe, bardziej wydajne serie naszej gamy AtmosED, zaprojektowane i wyprodukowane w Televés. Certyfikat ENEC. ZAETY, KTÓRE WYRÓŻNIAJĄ NASZE PRODUKTY NOWE STEROWNIKI Zaprojektowane i wyprodukowane przez Televés. SZEROKI ZAKRES TEMPERATURY BARW Od ultra ciepłej bieli IAC do zimnej bieli 3.000, lub 5.000K 2.200K (Ultra ciepła biel) IK10 Wandaloodporność. WIEE MOŻIWOŚCI MONTAŻU Kompatybilność z wieloma systemami mocowań i pozycji kotwiczących. ODPORNOŚĆ NA KOROZJĘ KASA II Wykonane z anodowanego aluminium o stopniu ochrony IP67. SEV ZAPOBIEGANIE ZANIECZYSZCZENIU ŚWIATŁEM Bez potrzeby uziemiania. Napięcie wyjściowe poniżej 60 V. NIEZAEŻNE WYJŚCIA DA KAŻDEGO OBWODU ED Zapewnienie tego samego przepływu prądu przez wszystkie diody ED. DIMMING UB STEROWANIE OŚWIETENIEM Optymalizacja zużycia energii. SZEROKI ZAKRES TEMPERATURY PRACY Od-20º do 50ºC *. NOWY OBWÓD I MODUŁ ED Brak emisji światła do hemisfery niebieskiej. RÓŻNORODNE WYKOŃCZENIE Wykończenie anodowane lub pokrycie farbą w dowolnym kolorze z palety RA. 80 B10 Szacowana żywotność oprawy > h przy temperaturze otoczenia 25ºC. OCHRONA PRZED WYŁADOWANIAMI EEKTRYCZNYMI DO 10KV. Większa wydajność. * Maksymalny zakres wedlug danego modelu. CERTYFIKAT ENEC ENEC (European Norms Electrical Certification) - międzynarodowy certyfikat, oceniający zgodność produktu, przyznawany producentom w Hiszpanii przez podmiot AENOR. Certyfikat AENOR zapewnia, że: Produkt został oceniony w niezależnym i bezstronnym laboratorium zgodnie z obowiązującymi normami. 100% produktów przechodzi specyficzny test elektryczny zgodnie z przepisami bezpieczeństwa elektrycznego. Producent przeszedł pomyślny audyt dot. wymagań produkcyjnych, kontroli jakości i środków produkcji. Producent poddawany jest rocznym przeglądom produkcji w celu sprawdzenia zgodności wymagań. Producent posiada ISO 9001 i

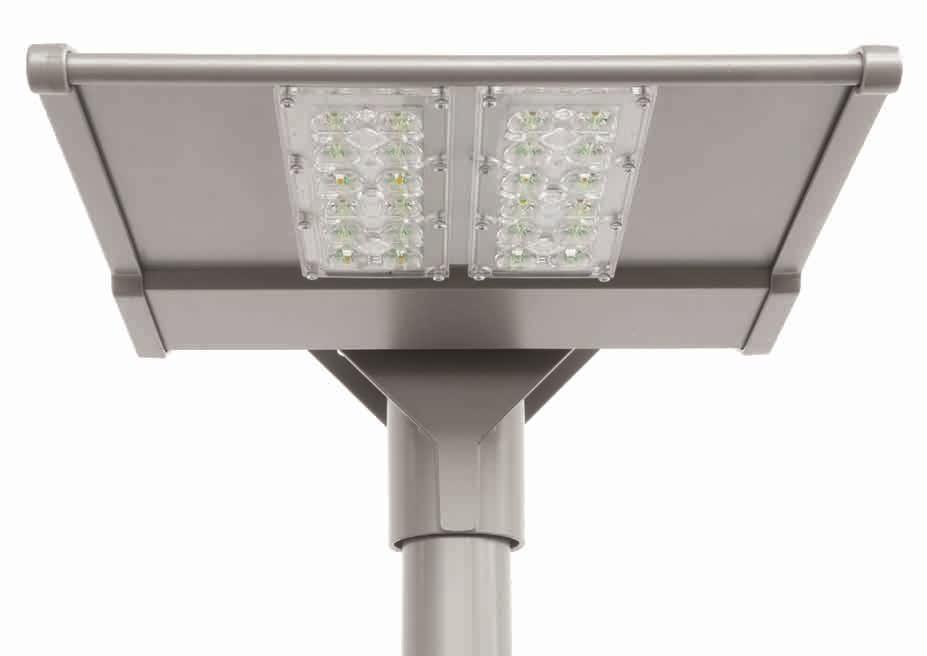

4 AtmosED ZEWNĘTRZNE OŚWIETENIE ED CHARAKTERYSTYKA STRUKTURA ZARZĄDZANIE CIEPŁEM Obudowa z wytłaczanego aluminium anodowanego, specjalnie zaprojektowana do efektywnego zarządzania ciepłem, utrzymująca zarówno ED, jak i sterowniki w możliwie najniższej temperaturze. Przewodnictwo cieplne i konwekcja w oprawie są wspierane przez radiatory, które są częścią profilu. Umieszczone wewnątrz wentylowanej wnęki, oddzielonej od obszaru elektrycznego. Dwie niezależne strefy: zamknięta wnęka (IP67), w której znajdują się zarówno urządzenia, jak i połączenia elektryczne, oraz wentylowana wnęka funkcjonująca jako radiator. PROFI Z RADIATORAMI PRZEWODNIK CIEPNY MODUŁ ED SOCZEWKA Wyprodukowane przez Televés. Od obwodu ED i sterownika po montaż oprawy. KOORY RA IP67 IK10 WYSOKA ODPORNOŚĆ NA KOROZJĘ Anodowane wykończenie konstrukcji zwiększa trwałość i odporność na korozję. KOORY akierowanie STA MATOWA (aluminium RA 9006) STA MATOWA Dostępne wszystkie kolory z palety RA (pod zamówienie) 4 (aluminium)

5 PROFESJONANE OŚWIETENIE ED ŚRUBY Wszystkie śruby wykonane ą ze stali nierdzewnej AISI 304, odpornej na korozję. POKRYWY BOCZNE Wykonane z lakierowanego aluminium formowanego wtryskowo. Wyposażone w otwory wentylacyjne z filtrem, które umożliwiają przepływ powietrza w wentylowanej wnęce i zapobiegają gromadzeniu się kurzu wewnątrz. EEMENTY KOMPENSUJĄCE CIŚNIENIE Oprawy AtmosED są wyposażone w element do kompensacji ciśnienia zapobiegające wchłanianiu pyłu i wilgoci, gdy ciśnienie wewnętrzne jest niższe niż ciśnienie zewnętrzne. SZCZENOŚĆ Klasa szczelności IP67 systemu optycznego ochrona przed wnikaniem pyłu ciał stałych i wody. POŁĄCZENIA Połączenia opraw AtmosED zapewniają trwałą szczelność i bezpieczeństwo elektryczne. Dławnica kablowa M16 zapewnia IP67 w uszczelnionej wnęce urządzenia. Zewnętrzne złącze IP68 dla Ø6-12mm. 5

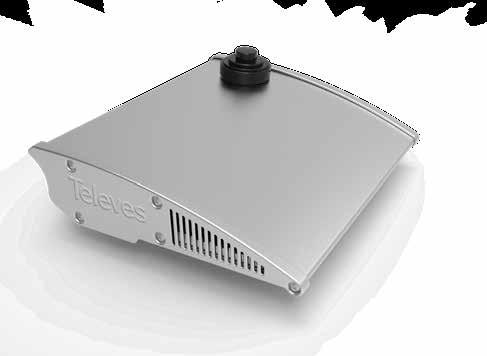

6 AtmosED ZEWNĘTRZNE OŚWIETENIE ED AtmosED Seria E i N SERIA E wyróżnia się wysoką wydajnością do 160 lum/w. SERIA N. Nowa gama opracowana przez Televés. Maksymalna wydajność i wytrzymałość, dodanie złącza regulacyjnego ANSI C NEMA, które umożliwia połączenie typu plug&play z inteligentnym system sterowania lub/oraz infrastrukturą IoT. z AtmosED Seria N DYSTRYBUCJA ŚWIATŁA Przybliżone projekcje Typ Typ Publiczny Symetryczny Publiczny (Public) (Symmetric Public) cd/klm 0 C0 - C180 C90 - C270 Typ K cd/klm = 94% = 96% Typ ME cd/klm 0 C0 - C C90 - C270 T2 C90 - C Typ 0 C0 - C180 cd/klm = 100% 0 C0 - C180 C90 - C270 = 88% Typ T cd/klm 6 C0 - C C90 - C270 = 90% cd/klm C0 - C180 0 C90 - C270 = 92%

7 PROFESJONANE OŚWIETENIE ED 12 ED 24 ED 36 ED 48 ED CRI = 70* - CTT / / / 4.000K / 5.000K - FHS<0,1% - PF>0,95 NR KAT. SERIA N ICZBA ED WAGA NATĘŻENIE CAŁKOWITE ZUŻYCIE MOCY [±8%] (kg) (mm) (ma) xxxxxxxx 12 5, xxxxxxxx xxxxxxxx 36 7, xxxxxxxx 48 9,4 388 CAŁKOWITY STRUMIEŃ ŚWIETNY (4.000K) ŻYWOTNOŚĆ** (W) (lm) (h) CRI = 70* - CTT / / / / 5.000K - FHS<0,1% - PF>0,95 NR KAT. (1) SERIA E ICZBA ED WAGA NATĘŻENIE CAŁKOWITE ZUŻYCIE MOCY [±8%] (kg) (mm) (ma) xxxxxxxx 12 5, xxxxxxxx xxxxxxxx 36 7, xxxxxxxx 48 9,4 388 CAŁKOWITY STRUMIEŃ ŚWIETNY (4.000K) ŻYWOTNOŚĆ** (W) (lm) (h) Temperatura pracy powinna wynosić od -20º do 45ºC. Szacowana żywotność oprawy: * Pod zamówienie: CRI>80. : Konserwacja strumienia świetlnego. ** 80 B10 przy temperaturze otoczenia 25ºC. B: Prawdopodobieństwo utraty strumienia świetlnego. (1) Przykład/opis numeru katalogowego xby dla określonej liczby godzin oraz określonej temperatury otoczenia, zazwyczaj przy 25ºC. Wskazanie czasu, w którym poziom strumienia y% elementów ED dla danego rodzaju oprawy może być poniżej x% Ostatnie 8 cyfr każdego numeru katalogowego zależy od konfiguracji wymaganej dla danej oprawy. Brane są pod uwagę Dimming, temperatura barwowa, optyka, obudowa i kolor obudowy. Seria Dimming Temp. barwowa Optyka AtmosED N AtmosED E ATMOSED N 12 ED 39W ATMOSED N 24 ED 58W ATMOSED N 36 ED 78W ATMOSED N 48 ED 108W ATMOSED E 12 ED 39W ATMOSED E 24 ED 58W ATMOSED E 36 ED 78W ATMOSED E 48 ED 108W - 01 Dimming K 2.700K 3.000K 4.000K 5.000K P SP Obudowa Standard XX Personalizacja S90 S60 K T2 ME T3 SPZ S30 7

8 WĘZŁY ZDANEGO ZARZĄDZANIA Ze względu na rozmiar, złożoność i niezaprzeczalne korzyści dla mieszkańców miast, łączność oświetlenia ED stała się niezbędna w zarządzaniu inteligentnym miastem. Televés wyposażył swoją nową gamę opraw Główne zalety: z węzłami zdalnego zarządzania oraz połączenia do AtmosED N w złącze regulacyjne ANSI C NEMA, które umożliwia nawiązywanie połączeń typu plug&play Zwiększenie wydajności systemu - sensorizacja pozwala zmianę intensywności w znacznie bardziej elastyczny sposób niż wstępnie ustalone harmonogramy. infrastruktur IoT. Kontrola i zarządzanie, a tym samym dostosowanie do chwilowych zmian oświetlenia, które mogą być wymagane przez daną miejscowość (wzrost poziomów z powodu nieplanowanych przyczyn, takich jak zdarzenia, uroczystości lub sytuacje awaryjne). dla każdego przypadku inteligentnego miasta, w Monitorowanie sieci, a tym samym wczesne wykrywanie incydentów, co daje możliwość planowania w działaniu, utrzymaniu sieci oraz konserwacji zapobiegawczej. PC: Technologia stosująca tradycyjne linie przesyłowe energii elektrycznej do przesyłania sygnałów w celach komunikacyjnych. PC wykorzystuje sieć elektryczną do przekształcenia jej w cyfrową linię szybkiej transmisji danych. 3G: Trzecia generacja transmisji głosowej i danych przez telefonię komórkową za pośrednictwem UMTS (Universal Mobile Telecommunications System). Otwarty interfejs pozwala dostosować serię, umożliwiając wybór idealnej technologii komunikacyjnej zależności od orografii, istnienia innych sieci IoT w mieście oraz stosowania i sterowania, zarówno poprzez sieć elektryczną (PC, szerokopasmowe PC) lub bezprzewodową (3G/4G/5G, NB-IoT, orawan, oramesh, Zigbee...). NBIoT: (NarrowBand IoT). Pierwsza standardowa i otwarta technologia komunikacyjna przeznaczona do łączenia obiektów naszego codziennego życia z Internetem. Technologia ta wykorzystuje sieć mobilną (3G/4G/5G) do łatwego, bezpiecznego i niezawodnego łączenia dowolnego obiektu. Dzięki wykorzystaniu sieci komunikacyjnej operatora telefonii komórkowej zapewnia lepsze poziomy zasięgu. ora: Technologia bezprzewodowa wykorzystująca modulację w częstotliwości radiowej. NORMY EN : A1:2018 EN : A1:2011 EN 62471:2008 EN 62031: A1: A2:2015 EN 62493:2015 EN 55015: A1:2015 EN 61547:2009 EN :2014 EN :2013 TESTY PRZEPROWADZONE W ABORATORIUM AKREDYTOWANYM PRZEZ: ENAC IP67 8 IK10

9 PROFESJONANE OŚWIETENIE ED AtmosED ZEWNĘTRZNE OŚWIETENIE ED DIMMING UB AUTONOMICZNE STEROWANIE OŚWIETENIEM Dimming (ściemnianie) lub sterowanie oświetleniem umożliwia regulację każdego punktu świetlnego do jednego z poziomów obsługiwanych przez lampę (w tym przypadku 10 poziomów oświetlenia). (%) Emitowana moc Zmniejszenie do 70% To AUTONOMICZNE ROZWIĄZANIE polega na zainstalowaniu kontrolera na każdej oprawie z zaprogramowanym harmonogramem dla każdej lampy, który określa poziom światła wymagany dla każdej godziny System ten zwiększa żywotność komponentów, zmniejszając w ten sposób koszty konserwacji i przyczyniając się do zwiększenia oszczędności energi :00 11:00 10:00 09:00 08:00 07:00 05:00 06:00 04:00 03:00 02:00 01:00 00:00 23:00 22:00 21:00 20:00 19:00 17:00 18:00 16:00 15:00 14:00 13:00 (h) godziny Domyślnie plan oświetlenia oferowany przez ściemnianie składa się z dwóch okresów czasowych: maksymalnego oświetlania oraz mniejszego oświetlania. System dostosowuje Okres działania się do harmonogramu włączania i wyłączania określonego na panelu sterowania, dzięki czemu maksymalne natężenie światła (100%) jest emitowane w czasie największego ruchu (godziny wczesno poranne i godziny wieczorno-nocne), które zmniejsza się stopniowo aż do 70% natężenia w godzinach o najmniejszym ruchu. Ponadto ściemnianie jest dostosowywane w celu dopasowania harmonogramu w zależności od pory roku. Inne programy dostępne pod zamówienie (do konsultacji). Dimming/ściemnianie jest dostępne tylko dla wskazanych produktów. USYTUOWANIE WYSOKOŚĆ MONTAŻU Wykresy przedstawiają przybliżone wysokości odpowiednio dla każdej serii. AtmosED SERIA N 48ED m 36ED 8 12 m 24ED 12ED 3 9 m 7 10 m 15 m 14 m 13 m 12 m 11 m 10 m 9m 8m 7m AtmosED SERIA E 48ED m 36ED 8 12 m 24ED 7 10 m 12ED 3 9 m 6m 5m 4m 9

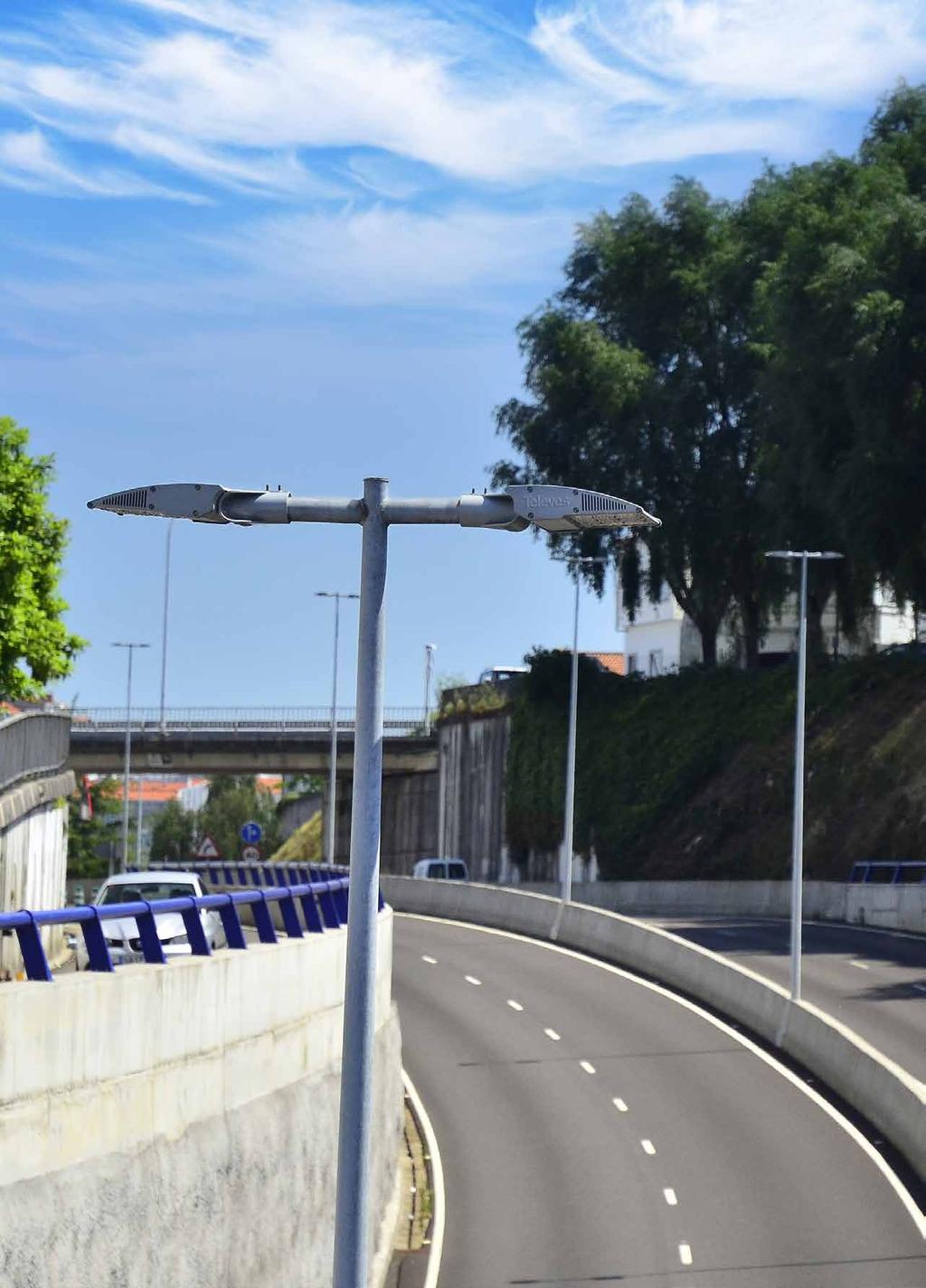

10 AtmosED ZEWNĘTRZNE OŚWIETENIE ED AtmosED Seria E 86,5 423 mm mm mm 472 mm AtmosED Seria N 110,5 423 mm 395 mm mm WIEE ZASTOSOWAŃ OŚWIETENIE MIEJSKIE (INTER): Ulice, aleje, place, parki, tereny mieszkaniowe, parki przemysłowe, drogi, autostrady INNE OBSZARY ZEWNĘTRZNE: Zewnętrzne obszary obiektów przemysłowych, centrów handlowych, terenów rekreacyjnych, obiektów sportowych REFEKTORY: Zabytki, fasady, lokale użytkowe mm

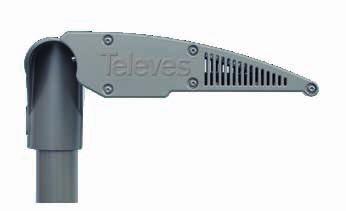

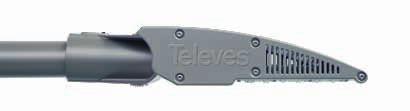

11 PROFESJONANE OŚWIETENIE ED MONTAŻ Nasze oprawy mogą być montowane w różnych pozycjach, co pozwala im dostosować się do każdych warunków danego otoczenia. Uchwyt w pozycji POZIOMEJ Uchwyt w pozycji PIONOWEJ Podwójne MOCOWANIE Dostpne dla modeli: 12, 24 i 36 ED AKCESORIA RAMIĘ Wykonane z aluminium formowanego wtryskowo. Pokrycie farbą w kolorze aluminium RA Dostępne inne kolory z palety RA (pod zamówienie). Obrót regulowany co 5º 30º Możliwość dostosowania do montażu na słupach o średnicy mm (Ø: 40mm-60mm). W ofercie dostępne są adaptery dla słupów o innych średnicach. Możliwość obrotu oprawy do 30º. Montaż poziomy 30º p (uchwyt poziomy) (uchwyt pionowy) (uchwyt podwójny) Montaż pionowy UCHWYT ŚCIENNY Uchwyty przeznaczone do zakotwienia oprawy. Wykonane z ocynkowanej stali + lakierowanie. Odporne na korozję. Dostępne wszystkie kolory z palety RA (pod zamówienie). Możliwość obrotu oprawy do 60º. z MODUŁ SPD Uzupełniające akcesoria zapewniające dodatkową ochronę przed przepięciami w przypadku burzy. Dostępne dwa modele: maksymalny prąd lub A. Zgodność z normami U1449 oraz IEC dla klasy II. Pozwalają obniżyć koszty konserwacji i zapewniają jeszcze dłuższą żywotność produktu. Ochrona przed przepięciami 10KV. 11

12 España Portugal France United Kingdom United Arab Emirates Italia United States Deutschland China Polska Russia Scandinavia TECHNOOGIA, KTÓRA NAS ŁĄCZY Televes Corporation jest rdzeniem grupy firm technologicznych oraz punktem odniesienia w zakresie projektowania i rozwoju urządzeń przeznaczonych dla wszystkich rodzajów infrastruktur telekomunikacyjnych w domach, budynkach i miastach. Televes Corporation zrzesza ponad 20 firm, które pracują nad wspólnym celem - projektowaniem, opracowywaniem i produkcją w Hiszpanii wysokiej jakości produktów dla sektorów związanych z usługami telekomunikacyjnymi, takich jak transmisja i dystrybucja usług telewizyjnych, wielousługowe sieci Hospitality, zaawansowane platformy socjosanitarne oraz rozwiązania dla integralnych projektów profesjonalnego oświetlenia ED. Televes Corporation jest obecne w ponad 100 krajach: bezpośrednio poprzez 11 placówek (España, Portugal, France, United Kingdom, United Arab Emirates, Italia, United States, Deutschland, China, Polska, Russia, Scandinavia) oraz poprzez profesjonalną sieć dystrybutorów zagranicznych. FI
