1 URBANO LED URBINO LED URBANO PLUS LED

2 2

3 116 lm/w URBANO LED WYSOKA SKUTECZNOŚĆ 3

4 Prawidłowy dobór oświetlenia jest kluczowy zarówno dla komfortu jak i bezpieczeństwa wszystkich użytkowników infrastruktury drogowej. Zastosowanie odpowiednich rozwiązań nie tylko zapewnia optymalne oświetlenie, ale również przynosi znaczne oszczędności i jest przyjazne środowisku. Dzięki wykorzystaniu serii nowoczesnych rozwiązań, oprawy oświetlenia drogowego firmy LUG Light Factory są optymalnym wyborem zarówno przy projektowaniu oświetlenia dla nowych inwestycji infrastrukturalnych jak i modernizacji już funkcjonującego oświetlenia w technologii konwencjonalnej. Wybór nowoczesnego oświetlenia dla projektów infrastrukturalnych może również kreować pozytywny, nowoczesny wizerunek gminy lub miasta dbającego o środowisko i bezpieczeństwo swoich mieszkańców. Zapraszamy do zapoznania się z niniejszą broszurą, w której postaramy się przybliżyć Państwu tematykę oświetlenia drogowego i ofertę firmy LUG Light Factory. klasy dróg URBINO LED URBANO LED URBANO PLUS LED ME5, ME4 ME4, ME3, ME2 ME2, ME1 14 m 12 m 12 m 10 m 10 m 8 m 8 m 6 m 6 m 4 m 4

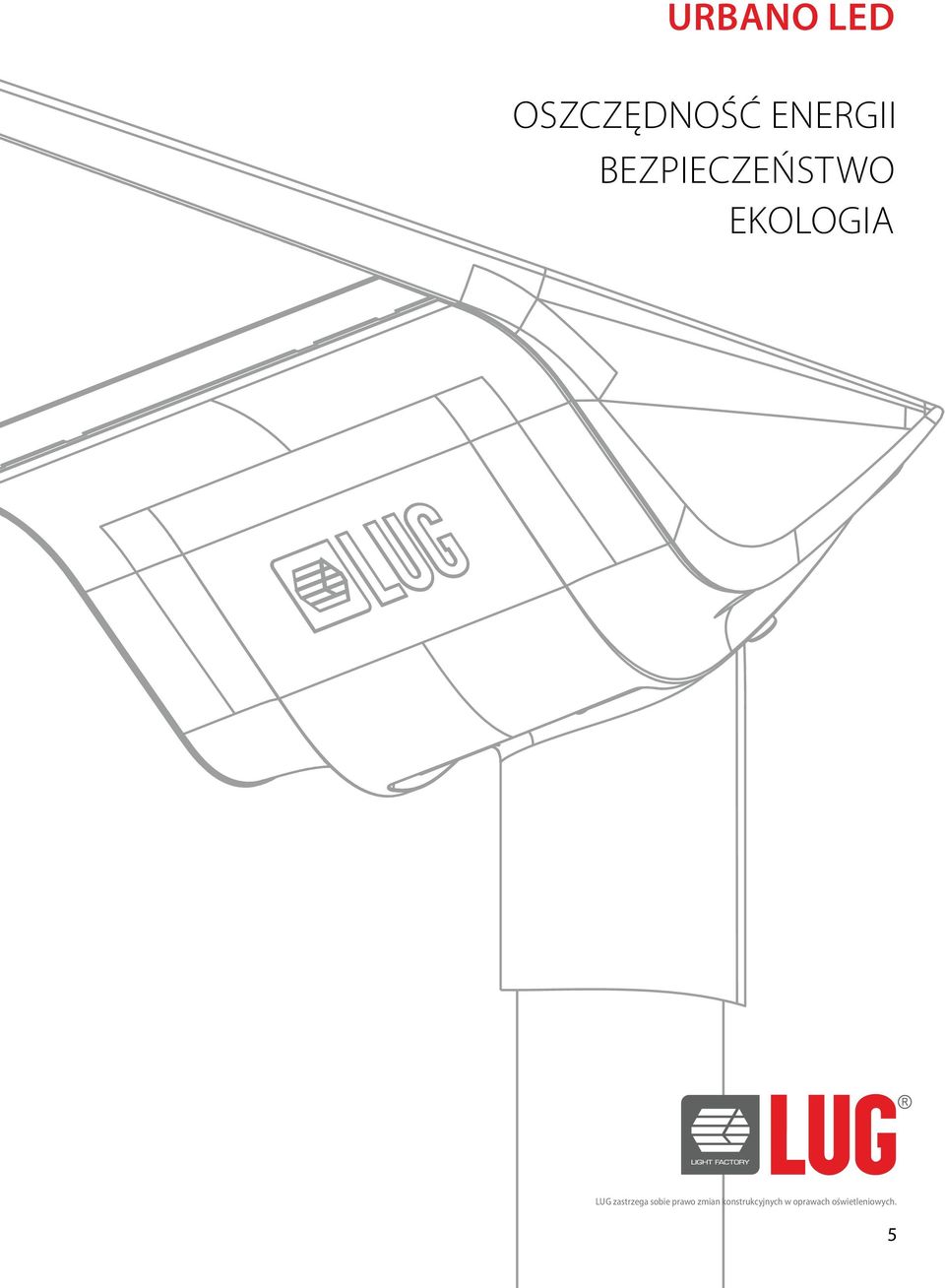

5 URBANO LED OSZCZĘDNOŚĆ ENERGII BEZPIECZEŃSTWO EKOLOGIA LUG zastrzega sobie prawo zmian konstrukcyjnych w oprawach oświetleniowych. 5

6 URBANO LED Stopień szczelności: IP66 Odporność na uderzenia: IK09 Napięcie zasilające: V, 50/60 Hz Klasa ochronności elektrycznej: I (pierwsza) Powierzchnia boczna eksponowana na wiatr: 0,049 m^2 Temperatura pracy: -30 C do +50 C Żywotność zgodnie z LM-80/TM-21 L80B h ( L90B h) Ilość chipów LED: od 24 do 72 Zgodność z normami: europejską, rosyjską, ukraińską 6

7 URBANO LED IK Kod Moc LED [W] Moc oprawy [W] Strumień LED [lm] 1,2) Strumień oprawy [lm] 1,2) Temperatura barwowa [K] 13019X.5L > L > X.5L > X.5L > X.5L > X.5L >70 1) Tolerancja strumienia świetlnego +/- 10%. Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79. ²)Parametry świetlne dla temperatury 25 C CRI [Ra] L05.11 Kolor 2 szary 5 grafit dostępne różne optyki (patrz strona 15) Kod Wymiary [mm] L W H Masa [kg] 13019X.5L , L , X.5L , X.5L , X.5L , X.5L ,4 CHARAKTERYSTYKA oprawa uliczna w nowoczesnej formie na źródła światła LED DANE MECHANICZNE Obudowa: aluminium wtryskiwane wysokociśnieniowo Typ klosza: szyba hartowana Kolor: szary, grafitowy Sposób montażu: na słupach lub wysięgnikach o średnicy 60mm i 76mm DANE ELEKTRYCZNE Rodzaj osprzętu: zasilacz LED Zawiera źródło: tak DANE OPTYCZNE Sposób świecenia: bezpośredni System optyczny: soczewka DANE DODATKOWE Uwagi: możliwość sterowania za pomocą protokołu DALI, opcjonalnie sterowanie system LLOC, dla oprawy w wersji programowalnej jest możliwość regulacji strumienia świetlnego i mocy oprawy, oprawa regulowana w zakresie 0 /5 /10 /15 oraz w wersji dodtkowej -15 /-10 /5 /0 Zastosowanie: oświetlenie autostrad, dróg ekspresowych, krajowych oraz głównych, drugorzędnych oraz lokalnych, tereny przemysłowe, dzielnice mieszkaniowe, parkingi, centra handlowe LUG zastrzega sobie prawo zmian konstrukcyjnych w oprawach oświetleniowych. 7

8 URBANO LED WYGODNY MONTAŻ W zależności od założeń projektu, oprawy URBANO LED można montować w dwóch płaszczyznach, na słupie pionowym lub na wysięgniku. Możliwa jest łatwa regulacja kąta nachylenia oprawy w zakresie od 0 do 15 (oraz opcjonalnie od 0 do -15 ) co pozwala na optymalne ukierunkowanie światła i otrzymanie najlepszych efektów oświetlenia dla potrzeb danego projektu. 0 do 15 wysięgnik opcjonalnie 0 do -15 słup pionowy 8

9 Montaż oprawy, który jest 2 razy szybszy niż w przypadku rozwiązań standardowych, odbywa się w dwóch etapach. Łatwa instalacja uchwytu montażowego na słupie lub wysięgniku. Dodatkową zaletą uchwytu montażowego jest jego niewielka waga, co pozwala na montaż przez jedną osobę. Beznarzędziowy montaż pozostałych części oprawy z driverem i modułami LED. zobacz f ilm z prezentacją URBANO LED LUG zastrzega sobie prawo zmian konstrukcyjnych w oprawach oświetleniowych. 9

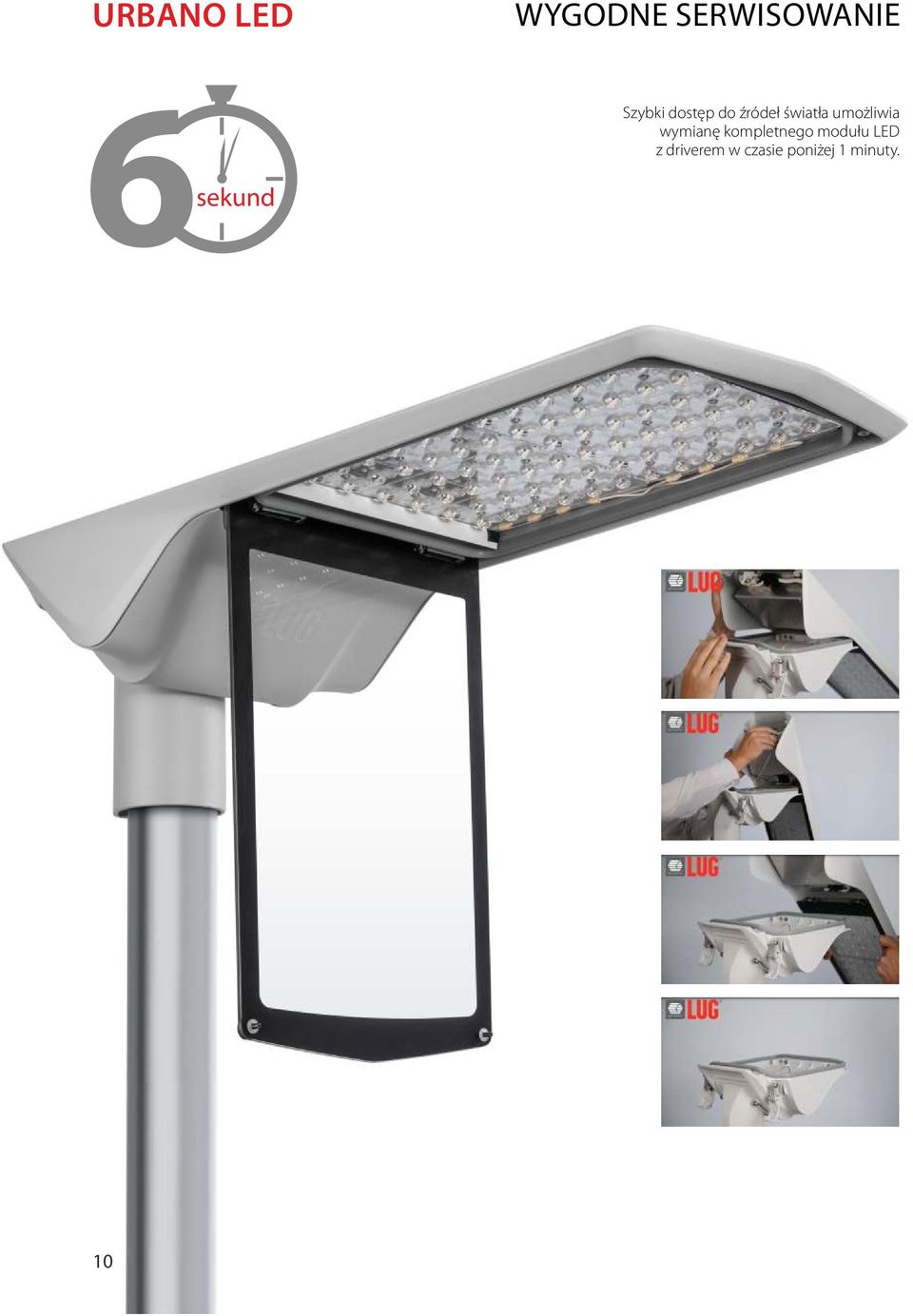

10 URBANO LED WYGODNE SERWISOWANIE Szybki dostęp do źródeł światła umożliwia wymianę kompletnego modułu LED z driverem w czasie poniżej 1 minuty. 6sekund 10

11 WYGODNE SERWISOWANIE Serwisowanie opraw z serii URBANO LED jest wygodne i bezpieczne. Konstrukcja oprawy zapewnia łatwy dostęp do skrzynki z osprzętem elektrycznym. Po otwarciu obudowy, napięcie odłączane jest automatycznie zapewniając bezpieczeństwo serwisanta. LUG zastrzega sobie prawo zmian konstrukcyjnych w oprawach oświetleniowych. 11

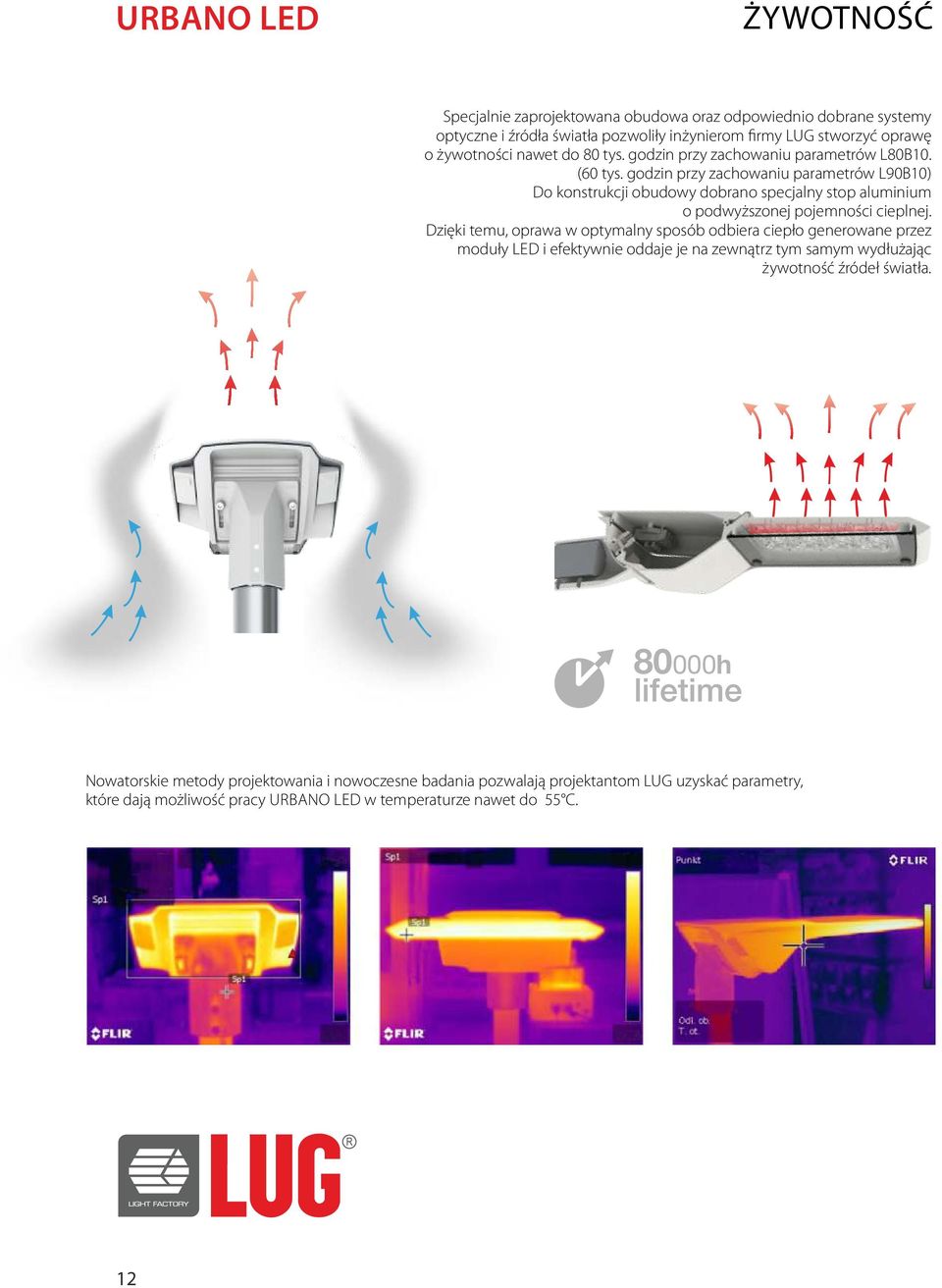

12 URBANO LED ŻYWOTNOŚĆ Specjalnie zaprojektowana obudowa oraz odpowiednio dobrane systemy optyczne i źródła światła pozwoliły inżynierom firmy LUG stworzyć oprawę o żywotności nawet do 80 tys. godzin przy zachowaniu parametrów L80B10. (60 tys. godzin przy zachowaniu parametrów L90B10) Do konstrukcji obudowy dobrano specjalny stop aluminium o podwyższonej pojemności cieplnej. Dzięki temu, oprawa w optymalny sposób odbiera ciepło generowane przez moduły LED i efektywnie oddaje je na zewnątrz tym samym wydłużając żywotność źródeł światła h Nowatorskie metody projektowania i nowoczesne badania pozwalają projektantom LUG uzyskać parametry, które dają możliwość pracy URBANO LED w temperaturze nawet do 55 C. 12

13 D C D D C D MODUŁY LED URBANO LED W oprawach z serii URBANO LED zastosowaliśmy wysokiej jakości źródła światła LED. Optymalne dopasowanie rozwiązania oświetleniowego do potrzeb danego projektu umożliwia modułowość źródeł światła, dzięki której w oprawie można zainstalować od 24 do 72 chipów LED. opcjonalnie opcjonalnie LUG zastrzega sobie prawo zmian konstrukcyjnych w oprawach oświetleniowych. 13

14 AUTORSKIE SYSTEMY OPTYCZNE URBANO LED Seria autorskich systemów optycznych stosowanych w oprawach URBANO LED pozwala na optymalne skierowanie wysokiej jakości światła na powierzchnię drogi. Przy nowych projektach umożliwia to rozstaw słupów oświetleniowych nawet co ok. 45 metrów. Natomiast przy wykorzystaniu istniejącej infrastruktury (rozstaw słupów co metrów) wpływa na zmniejszenie zużycia energii elektrycznej o 30-40% w porównaniu do technologii konwencjonalnej. Optymalnie skierowane światło wysokiej jakości podnosi komfort wszystkich użytkowników infrastruktury poprzez poprawę widoczności, postrzegania barw i redukcję efektu olśnienia m m EKOLOGIA Rozwiązania zastosowane w oprawach z serii URBANO LED pozwalają na uzyskanie szeregu korzyści dla środowiska. Konstrukcja oprawy likwiduje problem emisji światła w niewłaściwym kierunku i tzw. zanieczyszczenia świetlnego. Odpowiednie ukierunkowanie strumienia świetlnego pozwala również na zmniejszenie mocy źródeł światła, co oprócz mniejszego zużycia energii przyczynia się także do ograniczenia emisji dwutlenku węgla. brak zanieczyszczenia świetlnego zgodność z inicjatywą DarkSky zanieczyszczenie świetlne konwencjonalna technologia 14

15 AUTORSKIE SYSTEMY OPTYCZNE URBANO LED Firma LUG oferuje szeroki zakres optyk, dzięki którym URBANO LED znajduje zastosowanie w różnego rodzaju przestrzeniach. Optymalne ukierunkowanie oświetlenia, dostosowane do autostrad, miast, dróg gminnych jest zasadniczym zagadnieniem przy projektowaniu optyki. Projektanci LUG tworząc różnorodne systemy optyczne zastosowane w URBANO LED przeanalizowali szereg zagadnień dla w pełni bezpiecznego i ergonomicznego oświetlenia infrastrukturalnego. PRAKTYCZNY DESIGN Materiał i konstrukcja górnej części obudowy oraz odpowiednie nachylenie jej płaszczyzny pozwalają na samoczynne usuwanie zanieczyszczeń z obudowy oprawy podczas deszczu. oprawa innej wiodącej marki LUG zastrzega sobie prawo zmian konstrukcyjnych w oprawach oświetleniowych. 15

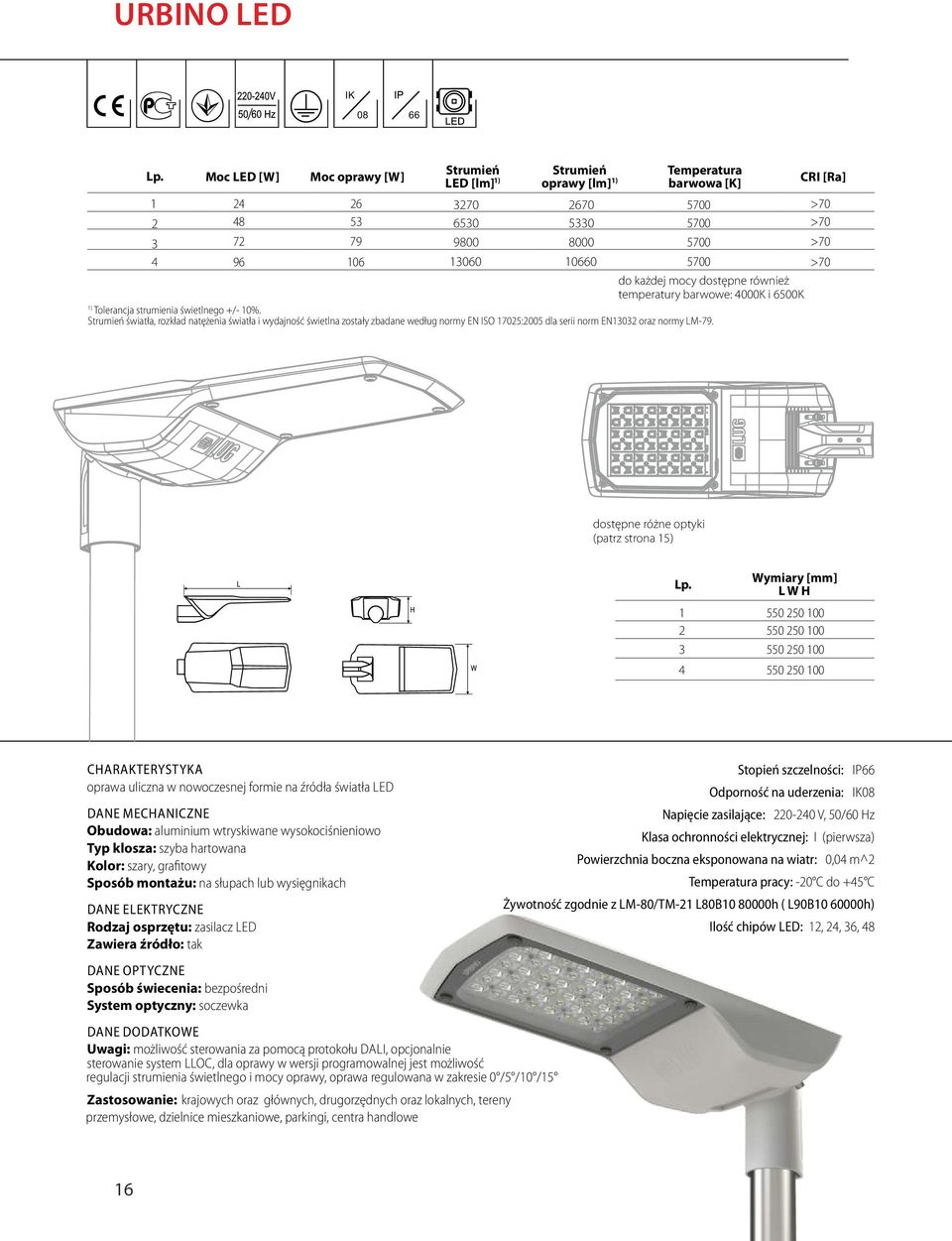

16 URBINO LED IK Lp. 1 2 Moc LED [W] Moc oprawy [W] Strumień LED [lm] 1) Strumień oprawy [lm] 1) Temperatura barwowa [K] do każdej mocy dostępne również temperatury barwowe: 4000K i 6500K 1) Tolerancja strumienia świetlnego +/- 10%. Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM CRI [Ra] >70 >70 >70 >70 dostępne różne optyki (patrz strona 15) Lp Wymiary [mm] L W H CHARAKTERYSTYKA oprawa uliczna w nowoczesnej formie na źródła światła LED DANE MECHANICZNE Obudowa: aluminium wtryskiwane wysokociśnieniowo Typ klosza: szyba hartowana Kolor: szary, grafitowy Sposób montażu: na słupach lub wysięgnikach DANE ELEKTRYCZNE Rodzaj osprzętu: zasilacz LED Zawiera źródło: tak DANE OPTYCZNE Sposób świecenia: bezpośredni System optyczny: soczewka DANE DODATKOWE Uwagi: możliwość sterowania za pomocą protokołu DALI, opcjonalnie sterowanie system LLOC, dla oprawy w wersji programowalnej jest możliwość regulacji strumienia świetlnego i mocy oprawy, oprawa regulowana w zakresie 0 /5 /10 /15 Zastosowanie: krajowych oraz głównych, drugorzędnych oraz lokalnych, tereny przemysłowe, dzielnice mieszkaniowe, parkingi, centra handlowe Stopień szczelności: IP66 Odporność na uderzenia: IK08 Napięcie zasilające: V, 50/60 Hz Klasa ochronności elektrycznej: I (pierwsza) Powierzchnia boczna eksponowana na wiatr: 0,04 m^2 Temperatura pracy: -20 C do +45 C Żywotność zgodnie z LM-80/TM-21 L80B h ( L90B h) Ilość chipów LED: 12, 24, 36, 48 16

17 URBANO PLUS LED IK Lp Moc LED [W] Moc oprawy [W] Strumień LED [lm] 1) Strumień oprawy [lm] 1) 1) Tolerancja strumienia świetlnego +/- 10%. Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM Temperatura barwowa [K] CRI [Ra] >70 >70 >70 dostępne różne optyki (patrz strona 15) Lp Wymiary [mm] L W H CHARAKTERYSTYKA oprawa uliczna w nowoczesnej formie na źródła światła LED DANE MECHANICZNE Obudowa: aluminium wtryskiwane wysokociśnieniowo Typ klosza: szyba hartowana Kolor: szary, grafitowy Sposób montażu: na słupach lub wysięgnikach o średnicy 60mm i 72mm DANE ELEKTRYCZNE Rodzaj osprzętu: zasilacz LED Zawiera źródło: tak Stopień szczelności: IP66 Odporność na uderzenia: IK08 Napięcie zasilające: V, 50/60 Hz Klasa ochronności elektrycznej: I (pierwsza) Powierzchnia boczna eksponowana na wiatr: 0,05 m^2 Temperatura pracy: -20 C do +45 C Żywotność zgodnie z LM-80/TM-21 L80B h ( L90B h) Ilość chipów LED: 108 DANE OPTYCZNE Sposób świecenia: bezpośredni System optyczny: soczewka DANE DODATKOWE Uwagi: możliwość sterowania za pomocą protokołu DALI, opcjonalnie sterowanie system LLOC, dla oprawy w wersji programowalnej jest możliwość regulacji strumienia świetlnego i mocy oprawy, oprawa regulowana w zakresie 0 /5 /10 /15 Zastosowanie: oświetlenie autostrad, dróg ekspresowych, krajowych oraz głównych, drugorzędnych oraz lokalnych, tereny przemysłowe, dzielnice mieszkaniowe, parkingi, centra handlowe LUG zastrzega sobie prawo zmian konstrukcyjnych w oprawach oświetleniowych. 17

18 URBANO LED PRZYKŁADOWE WIZUALIZACJE Rozmieszczenia opraw 6.00 m m Jezdnia 1: Szerokość: m, Liczba pasów jezdni: 2, Nawierzchnia: R3, q0: Rozmieszczenia opraw m m Jezdnia 1: Szerokość: m, Liczba pasów jezdni: 2, Nawierzchnia: R3, q0: Pas środkowy 1: Szerokość: m, Wysokość: m Jezdnia 2: Szerokość: m, Liczba pasów jezdni: 2, Nawierzchnia: R3, q0: Wyliczenia i wizualizacje są przykładowe. 18

19 NOWOCZESNY SYSTEM STEROWANIA OŚWIETLENIEM ULICZNYM posiada wiele praktycznych funkcji umożliwiających pełne wykorzystanie zalet płynących z zastosowania nowoczesnej technologii LED. Inteligentny system na podstawie pierwszych kilku zastosowań rozpoznaje geolokalizację i sam dostosowuje się do zmian czasu świecenia w różnych porach roku. Zaprogramowanie oprawy pozwala dostosować natężenie oświetlenia w danych przedziałach czasowych, poprzez redukcję mocy oprawy, co zmniejsza natężenie oświetlenia w porach, kiedy drogi są najrzadziej uczęszczane. WLCQ (Whole live cycle quality) najkorzystniejsze parametry przez cały cykl pracy oprawy W standardowych rozwiązaniach LED strumień świetlny oprawy spada w trakcie całego cyklu użytkowania oprawy. Funkcja WLCQ pozwala utrzymać strumień świetlny na stałym poziomie kompensując spadek podniesionym poborem mocy. Pozwala to utrzymać stałe warunki oświetlenia drogi, a tym samym wysoki poziom bezpieczeństwa. Poniższe wykresy porównują standardową technologię z technologią LLOC z funkcją WLCQ. Standardowa technologia Dzięki zasilczowi LLOC, który może pracować w infrastrukturze starszej technologii na obniżonym napięciu i rozpoznaje jego niższy poziom, może w razie potrzeby odpowiednio zmniejszyć pobór mocy, a co za tym idzie strumień oprawy. Dzięki temu starsza infrastruktura nie wymaga skomplikowanych modernizacji, aby móc korzystać z najnowszych technologii. Oprawa z systemem LLOC posiada możliwość zaprogramowania sygnalizowania upłynięcia deklarowanego czasu pracy oprawy (założonego przez klienta). odbywa się to przez 10-krotne zapalanie się i gaśnięcie oprawy przed właściwym uruchomieniem. DALI Dostępny jest także system sterowania oświetleniem DALI - pozwalający na kontrolę pojedyńczej oprawy lub grupy opraw z terminala centralnego. 100% 70% strumień światła [lumen] 0% 100% 70% strumień światła [lumen] stały pobór mocy czas pracy [h] Technologia z funcją WLCQ stały strumień światła oszczędności dostosowany pobór mocy spadający strumień światła % czas pracy [h] Funkcja redukcji mocy z uwzględnieniem przedziałów czasowych- w ciągu jednej nocy można zaprogramować kilka przedziałów czasowych z różną redukcją natężenia oświetlenia. 100% 80% 60% 40% 20% 0% 12:00 14:00 16:00 18:00 20:00 22:00 00:00 02:00 04:00 06:00 08:00 10:00 12:00 LUG zastrzega sobie prawo zmian konstrukcyjnych w oprawach oświetleniowych. 19
