Naświetlacze CommLED seria FLS20

Transkrypt

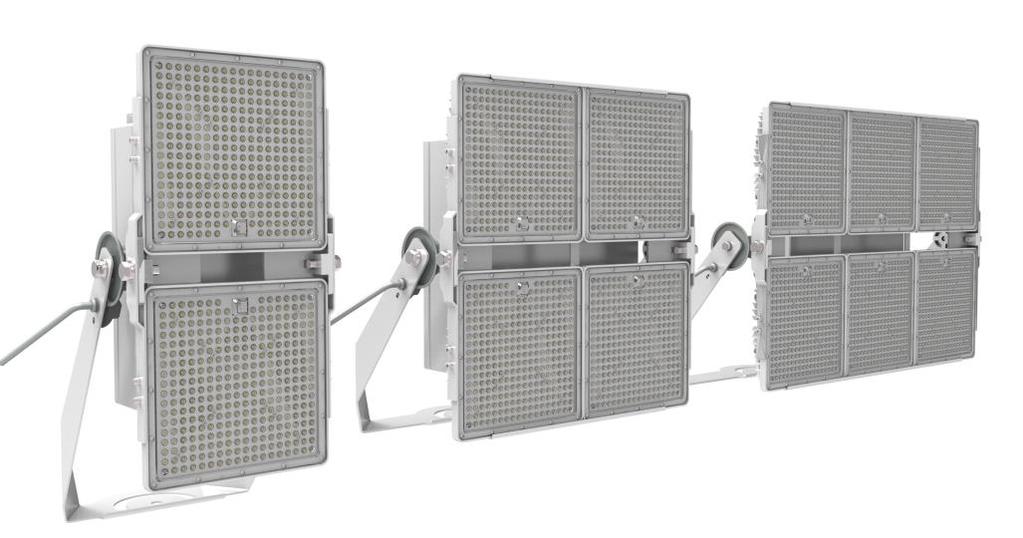

1 Naświetlacze CommLED seria FLS20 Cechy Układ optyczny Introduction Test Zastosowanie

2 Cechy Dane techniczne wysoka konfiguracja i wyjątkowa wydajność; doskonała precyzja świecenia; wysoka odporność na warunki atmosferyczne pracooszczędna i czasooszczędna instalacja idealne do oświetlenia sportowego Klasy I i oświetlania dużych powierzchni opcje: ściemnianie/ system DALI wymienny sterownik 140 lm/w IP66 >100,000 h Nichia Strumień świetlny Klasa szczelności TM-21 L 80 LED

3 Cechy Dane techniczne MODEL CS-FLS CS-FLS CS-FLS CS-FLS CS-FLS MOC 200 W 400W 600 W 800 W 1200 W NOMINALNY STRUMIEŃ ŚWIETLNY lm lm lm lm lm WAGA NETTO (Z ZASILACZAMI) 5.0 kg 14.5 kg kg 36 kg WAGA NETTO BEZ ZASILACZY 9.5 kg 16.5 kg 24 kg NOMINALNA WYDAJNOŚĆ ŚWIETLNA CCT CRI KĄT ŚWIECENIA KLASA SZCZELNOŚCI GWARANCJA 140 lm/w 4500 ~ 5500K (2500 ~ 5700K opcja) > Ra70/80/90 30 (120, 90, 60, 20 opcja) IP66 5 lat ŻYWOTNOŚĆ LED > 100,000 godzin (TM-21 L 80 ) TEMPERATURA PRACY TEMPERATURA PRACY (ZASILACZE POZA OPRAWĄ) -40 ~ ~+50

4 Cechy Dioda LED Wysoka wydajność energetyczna Wysoka moc strumienia świetlnego przy minimalnym zużyciu energii w celu oszczędzania energii i lepszej trwałości- 140lm / W Dioda LED marki Nichia, 100,000 godzin żywotności według TM-21 testu, wysoka efektywność, stabilna wydajność.

5 Cechy Radiator Radiator Materiał aluminiowy AA1070 z technologią kucia na zimno, dużym rozpraszaniem ciepła i 226W / m.k, 316 mocowaniami ze stali nierdzewnej i przewodem ze stali nierdzewnej, by chronić odsłonięte przewody przed elementami natury. Ochrona IP66 i IK08.

6 Cechy Hi-G Nowa technologia Hi-G Nowy materiał w gospodarce cieplnej Zalety w porównaniu ze zwykłym smarem termoprzewodzącym: 1. Doskonałe poprzeczne przewodnictwo cieplne Ciepło może być skutecznie rozproszone na obwodzie, różnica termiczna między źródłem światła i obudową jest zmniejszona 2. Anti Ageing Po pewnym okresie użytkowania, zwykły smar termiczny za płytką zestala się, znacznie zmniejszając przewodność cieplną między płytką drukowaną a radiatorem. HI-G nie będzie się pogarszać z wiekiem.

7 Cechy Hi-G Jakie ulepszenia dla oprawy? Redukcja temperatury źródła światła 2 C-3 C Zwiększenie wydajności strumienia świetlnego o ok. 5% temperatura Typ oprawy 180W High Bay (ze zwykłym silikonem) 180W LED High Bay (z Hi-G) Materiał Silikon Hi-G Czerwony: zwykły smar Niebieski: nowy materiał (technologia Hi-G) Przewodność cieplna K=1.66W K=3.7W Moc (W) 171.6W Strumień świetlny (lm) Wydajność (lm/w) Wzrost wydajności LM/W

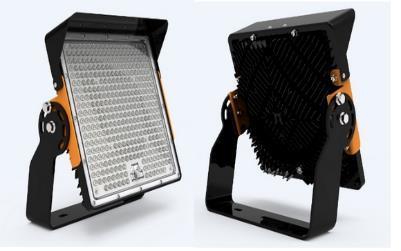

8 Cechy Wspornik Wspornik Unikalna konstrukcja montażowa Pozwala na nad i podwieszenie na drążku poprzecznym i obrót wokół oprawy, aby ułatwić precyzyjne celowanie.

9 Cechy Obudowa sterownika Obudowa sterownika Beznarzędziowa obudowa sterownika łatwa w konserwacji i otwarciu (bez użycia narzędzi). Posiada ochronę zasilacza i części obwodu elektrycznego wewnątrz. Razem bądź osobno z lampami do różnych zastosowań.

10 System optyczny Opcja wielu kątów padania promienia

11 System optyczny Regulowany moduł do rozprowadzania światła Regulowany moduł może rozprowadzać światło do konkretnego miejsca zgodnie z wymaganiami projektu. Zapewnia lepszą kontrolę oświetlenia, zmniejszone olśnienie i mniejsza strata światła by minimalizować wpływ na sąsiedztwo.

12 System optyczny Rozwiązanie przeciwodblaskowe/ oświetlenie wieżowe

13 Test Wysoka odporność na warunki pogodowe System kontroli jakości zapewnia, że każdy otrzymany produkt jest kwalifikowany do użytkowania. EPA (Avg.): KV~15KV SPD Odporność na promieniowanie UV IP66 Wodoodporny Odporność na mgłę solną IK08 Anty-kolizyjne

14 Test Termiczny

15 Instalacja Łatwa instalacja Beznarzędziowa, regulowana konstrukcja montażowa kosztuje mniej czasu i pracy, unikalna konstrukcja rozdzielnicy (albo sterownik) zmniejsza wagę z korzyścią dla instalacji. wzniesione wewnętrzne

16 Instalacja w rzeczywistym projekcie Umieść moduł sterownika wewnątrz słupa (projekt stadionu)

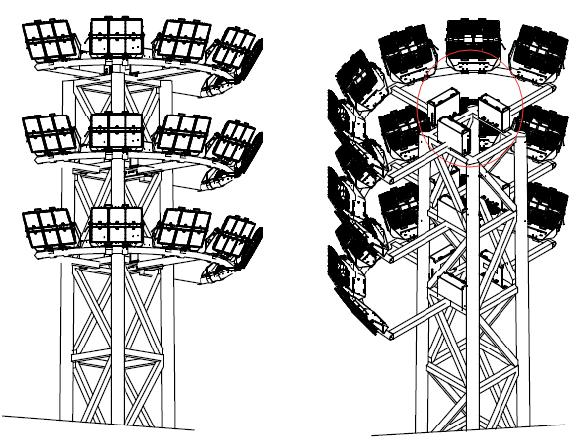

17 Produkt FLS20 Światło fabryczne Umieść sterownik na środku wieży (projekt portu)

18 Zastosowanie Boiska piłkarskie Korty tenisowe Baseny Doki i przystanie kontenerowców Porty tranzytowe Płyty lotnisk

19 Zastosowanie Trening & Rekreacja Liczba masztów: 30m 4 or 6 maszty Liczba osprzętu: 600W 30 sztuk Kąt świecenia: opcjonalny Średnie natężenie : 180 lux Zalecane: FLS20 Klasa II Ligi & Kluby Liczba masztów: 30m 4 or 6 maszty Liczba osprzęt: 600W 32 sztuki Kąt świecenia: opcjonalny Średnie natężenie: 200 lux Zalecane: FLS20 Klasa III Rozgrywki krajowe Liczba masztów: 35m 4 lub 6 masztów Liczba osprzętu: 600W 80 sztuk Kąt świecenia: opcjonalny Średnie natężenie: 500 lux Zalecane: FLS20

20 Zastosowanie UEFA/FIFA (Nietransmitowane w TV) Liczba masztów: 45m 4 lub 6 masztów, lub dach Liczba osprzętu : 400W 384 sztuk Kąt świecenia: opcjonalny Średnie natężenie : 800 lux Zalecane : FLS20 UEFA/FIFA (Transmitowane w TV) Liczba masztów: 55m 4 maszty, & dach Liczba osprzętu : 1200W 200 sztuk (maszt) 120W 36 sztuk (dach) Kąt świecenia: opcjonalny Średnie natężenie : 2000 Lux Zalecane : FLS20

21 Zastosowanie Boisko sportowe Liczba osprzętu: 600W 1108 sztuk (maszt) Kąt świecenia: 30 Średnie natężenie : 1500 Lux Zalecane : FLS20 600W

22 Zastosowanie Kort tenisowy: Liczba osprzętu: 1200W 18 sztuk (maszt) Kąt świecenia: 60 Wysokość instalacji: 8m Średnie natężenie: 300 Lux Zalecane: FLS W

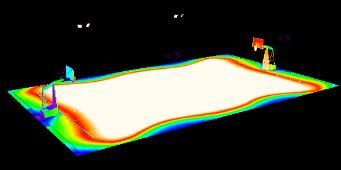

23 Zastosowanie - 8 sztuk 400W FLS20 Boisko do koszykówki Wymiar:28m*15m 400W CommLED FLS20 8 sztuk Instalacja: 6m Średnie natężenie: 296 LX Jednolitość 0.62

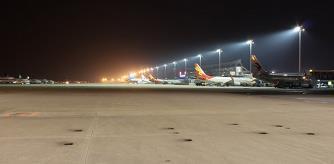

24 Zastosowanie Płyty lotniskowe Liczba osprzętu: 600W 100 sztuk Kąt świecenia: 30 Średnie natężenie: 50 Lux Zalecane: FLS20 600W

25 Zastosowanie Liczba osprzętu: 800W 112 sztuk (maszt) Kąt świecenia: 30 Średnie natężenie: 50 Lux

26 Zastosowanie

27 Zapraszamy do zakupu najwyższej jakosci na rynku światowym naświetlaczy serii FLS20 Dziękujemy CommLED Solutions Sp. z o.o. 2018/2/27 CommLED Solutions Sp. z o.o.
