PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ DOMEK JEDNORODZINNY Ikar II

Transkrypt

1 Mitek Industries Polska Sp. z o.o. Ul. Poznańska 29K, Legnica tel , PROJEKT PREFABRYKOWANEJ WIĘŹBY DACHOWEJ DOMEK JEDNORODZINNY Ikar II WIĄZARY Z LITEGO DREWNA ŁĄCZONE PŁYTKAMI KOLCZASTYMI CHLEWNIA ZARODOWA WYKAZ AUTORYZOWANYCH PRODUCENTÓW WIĄZARÓW NA KOŃCU OPRACOWANIA

2 PRZYKŁADOWA WYCENA KONSTRUKCJI DACHU DLA Domku Jednorodzinnego IKAR II Założenia projektowe szerokość podpory 0,24 m wieniec kąt pochylenia dachu 25 0 powierzchnia dachu 252 m 2 tarcica suszona o wilgotności do 18%, impregnowana (FOBOS M-4) 4 stronnie strugana w klasie C24 rozstaw obliczeniowy wiązarów do 1,00 m Konstrukcja dachowa (montaż, okucia, wiązary) zł netto DLACZEGO WARTO ZASTOWAĆ PREFABRYKOWANE WIĄZARY: Otrzymujesz konstrukcję z fabryki, z gwarancją, Montaż trwa kilka dni, Podane ceny są cenami poglądowymi, każdy projekt konstrukcji zostanie indywidualnie skalkulowany i wyceniony, z montażem oraz transportem.

3

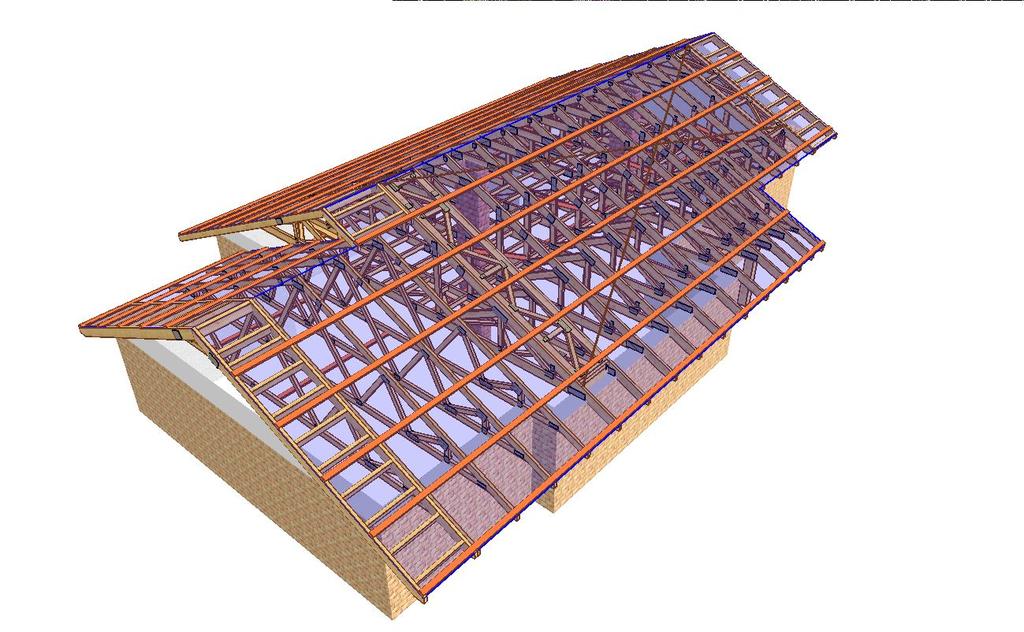

4 A B C D E F UWAGA: 1. Konstrukcja osiąga pełna nośność dopiero po stężeniu. 2. Połączenie wiązara z wieńcem przy użyciu kotwi wiązara i śruby M12. Podporę przesuwną uzyskać umieszczając śrubę M12 w poziomym otworze. 3. Wysuwnice szczytowe mocować do ostatniego wiązara i opierać na ścianie szczytowej. 1 L1 B4 SŁ1c B5SŁ1b OPIS STĘŻEŃ: - Stężenie podłużne pasa górnego wykonać z deski 32x100 mm co 1200 mm. - Stężenie podłużne pasa dolnego wykonać z deski 32x100 mm co 2400 mm. Jeżeli zostanie wykonana podłoga na poddaszu to poszycie z płyty OSB oraz belki o symbolu L pełnią dodatkowe usztywnienie pasa dolnego. - Stężenie ukośne pasa górnego wykonsć z taśmy 2 x 25 mm. Uk-PD - Stężenie ukośne pasa dolnego wykonać z taśmy 2 x 25 mm. Uk-K - Stężenie ukośne pionowego słupka poddasza wykonać z deski 32x100 mm. L1 - Belki przekazujące obciążenie z taśm usztywniających do wieńca P1 - Wiązary przekazujące obciążenie z taśm usztywniających do wieńca 2 25 P1 B nr G5 WYS3 L1 SW1 SW2 SW2 Uk-K Uk-K Uk-K Uk-K 3 nr B1 B1 B1 6 nr G1 Uk-PD Uk-PD Uk-K Uk-K Uk-K Uk-K 25 4 nr B2 6 nr B2 6 nr B2 6 nr B2 6 nr B2 6 nr B2 6 nr B76 nr B7 B2 B3 3 nr B6 B6 B6 SŁ1a B9 4 nr G4 6 nr B2 6 nr B2 6 nr B2 P1 SW3 SW4 SW4 WYS1 Wizualizacja dachu WYS2 G2 G3b G3 G3 G G Drewno grubości 60 mm, klasa C24 Płytki kolczaste Mitek GNA 20, T150, M14 NAZWA OBIEKTU ADRES OBIEKTU Domek jednorodzinny Ikar II Do adaptacji TYTUŁ RYSUNKU PROJEKTOWAŁ OPRACOWAŁ SPRAWDZIŁ Rzut dachu mgr inż. Józef Wołczański mgr inż P Zapotoczny SKALA: DATA: NR RYS.: 1:

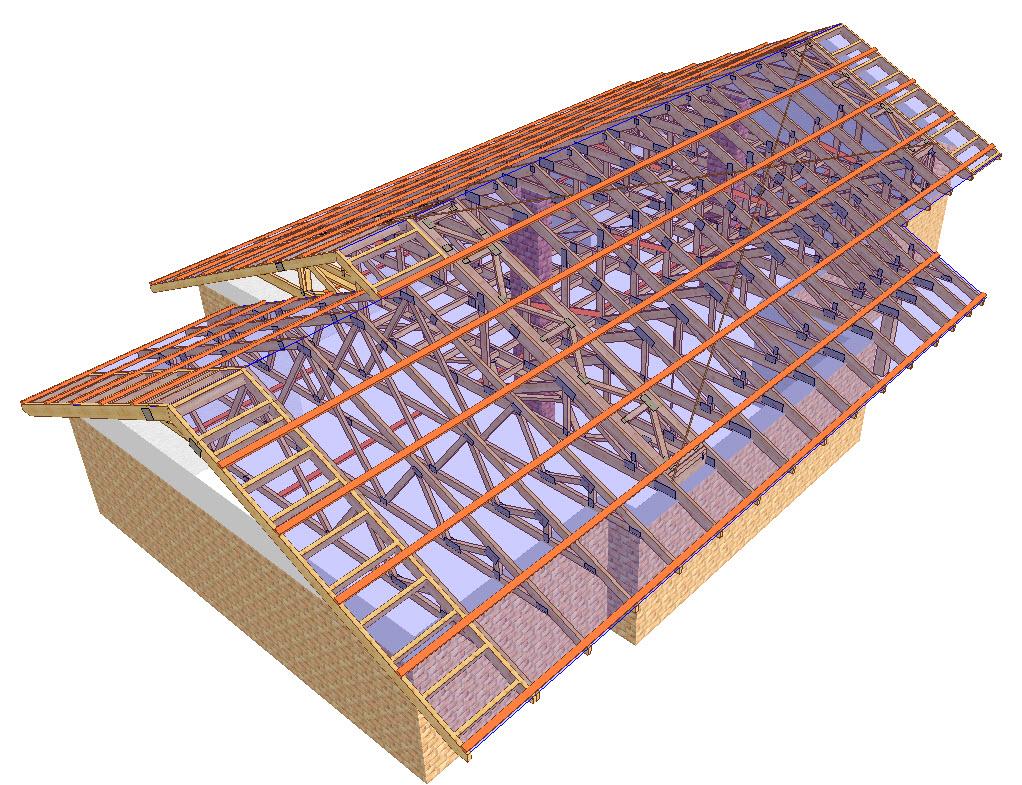

5 Jakzamówiwizaryprefabrykowane? 1. Zamówienie na wizary naley zoy w licencjonowanym zakadzie prefabrykacji, najlepiej w terminie od jednego do trzechmiesicyprzedukoczeniemcianistropów. 2. Wszystkie materiay, w tym drewno,czniki, pytki kolczaste, impregnat zapewnia zakad prefabrykacji. Cena wizarów obejmujekosztwszystkichniezbdnychelementów. 3. Lista autoryzowanych zakadów oraz ich punktów dystrybucji znajdujesinakocuprojektu. 4. Produkcjaimontatrwakilkadni. 5. Wizarymonazamówiwfabrycewdwóchwariantach: a) Zmontaemprzezproducenta, b) Zakup kompletu elementów wizarów na konstrukcj dachu(montazapewniainwestor) 6. Dokumentacja produkcyjna do tego projektu znajduje si w kadymautoryzowanymzakadzieprefabrykacji. 7. Prezentacjatrójwymiarowakonstrukcjidostpnajestnastronie
