3 3 technika progowa DREWNO Technika progowa DREWNO Spis treści COMBI - technika progowa 7 COMBI - rodzaje progów 9 COMBI / COMBI PLUS - Profile podprogowe 14 COMBI / COMBI PLUS - okucia 15 BASIC - profile okapnikowe 17 BASIC - progi drzwiowe 18 Profile przylgowe i okapnikowe 19 Kotwy montażowe 21

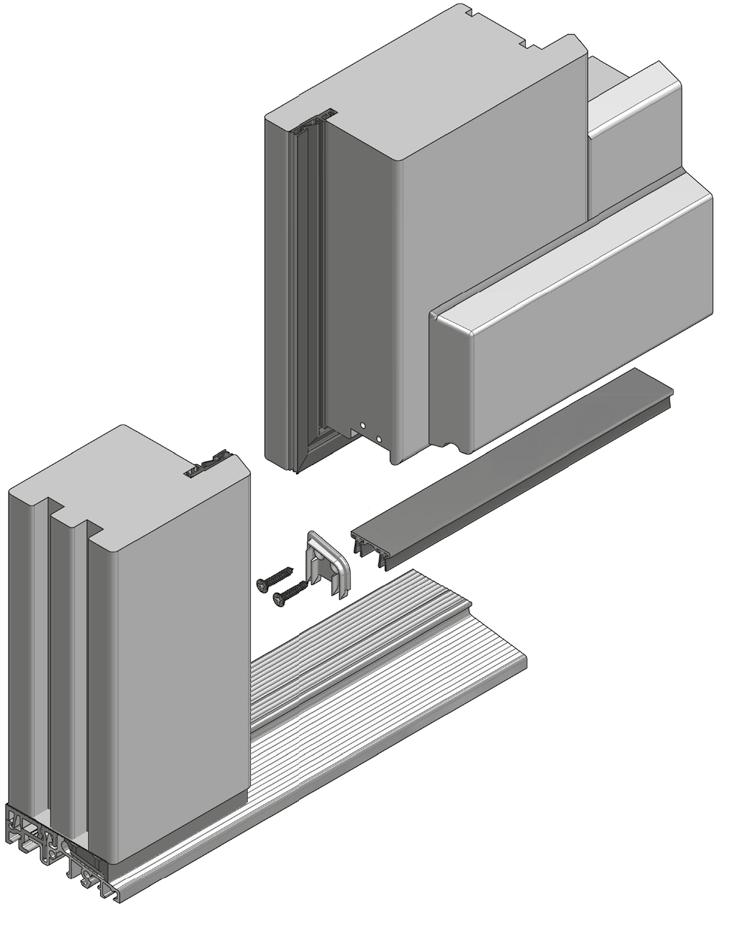

4 technika progowa DREWNO 4 COMBI - technika progowa progi bezbarierowe wg DIN /2 okapnik końcówka okapnika łącznik pionowy SH61-180g uszczelka samoprzylepna łącznik pionowy okapnik próg drzwiowy SH

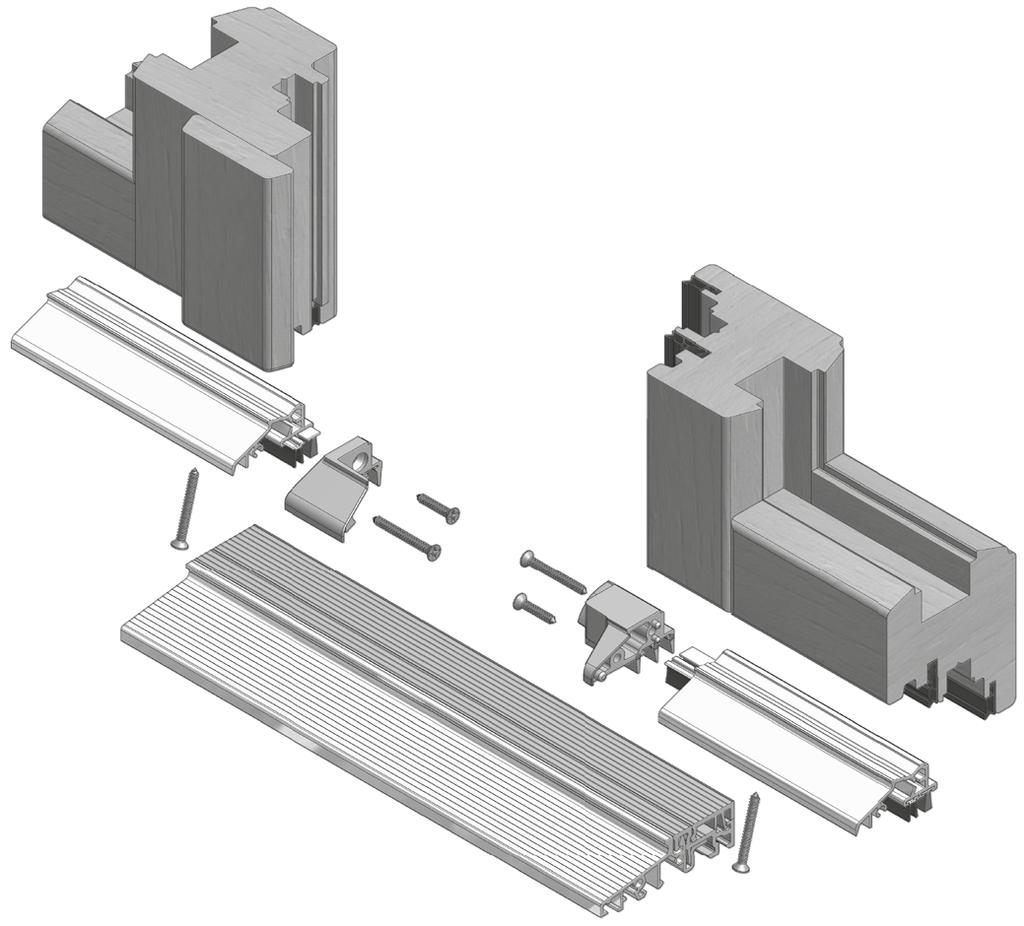

5 5 technika progowa DREWNO COMBI - technika progowa progi bezbarierowe wg DIN /2 zakończenie słupka ruchomego końcówka okapnika próg drzwiowy okapnik

6 technika progowa DREWNO 6 COMBI - technika progowa TD okapnik płaski z 2 uszczelkami BD10 końcówka okapnika EKW progi bezbarierowe wg DIN /2

7 7 technika progowa DREWNO COMBI - technika progowa IV68 TS57012 TS57042 IV78-80 współczynnik przenikalności cieplnej U=1,2 TS58022 IV90-92 TS59212

8 technika progowa DREWNO 8 COMBI - technika progowa progi bezbarierowe wg DIN /2 okapnik płaski TD5024/...*/...* profil podprogowy TSUK4135 profil podprogowy TSUK4135 profil podprogowy TSUK5049

9 9 technika progowa DREWNO COMBI - technika progowa TS57042 Próg ciepły 70mm 70x20x4500, EV1, PCV szary, folia ochronna Numer Profile podprogowe Opis Opakowanie/m TS57042 TSUK4135, TSUK4180, TSUK5049 (wszystkie rodzaje), TSUK41130, TSUK6230/RC TSUK6265/RC, TSAD... z listwą klipsującą 45 TS77012 Próg ciepły PCV 70mm 70x20x4500, folia ochronna Numer Profile podprogowe Opis Opakowanie/m TS77012 TSUK4135, TSUK4180, TSUK5049 (wszystkie rodzaje), TSUK41130,TSUK6230/RC, TSUK6265/RC, TSAD... z listwą klipsującą 45 TS58012 Próg ciepły 80mm 80x20x4500, EV1, PCV szary, folia ochronna Numer Profile podprogowe Opis Opakowanie/m TS58012 TSUK4135, TSUK4180, TSUK5049 (wszystkie rodzaje), TSUK41130, TSUK6230/RC TSUK6265/RC, TSAD... z listwą klipsującą 45 TS58022 Próg ciepły 80mm 80x20x4500, EV1, PCV szary, folia ochronna Numer Profile podprogowe Opis Opakowanie/m TS58022 TSUK4135, TSUK4180, TSUK5049 (wszystkie rodzaje), TSUK41130, TSUK6230/RC TSUK6265/RC, TSAD... z listwą klipsującą 36 TS59012 Próg ciepły 90mm 90x20x4500, EV1, PCV szary, folia ochronna Numer Profile podprogowe Opis Opakowanie/m TS59012 Veka , , , , , TSUK4135, TSUK4180, TSUK5049 (wszystkie rodzaje), TSUK6230/RC, TSUK6265/RC z listwą klipsującą 27

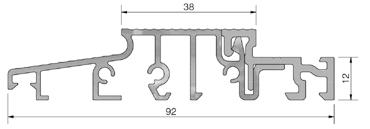

10 technika progowa DREWNO 10 COMBI / COMBI PLUS - technika progowa TS59212 Próg ciepły 92mm 92x20x4500, EV1, PCV szary, folia ochronna Numer Profile podprogowe Opis Opakowanie/m TS59212 TSUK4135, TSUK4180, TSUK5049 (wszystkie rodzaje), TSUK41130, TSUK6230/ RC TSUK6265/RC, TSAD... z listwą klipsującą 27 TS COMBI PLUS Próg ciepły 100mm (COMBI PLUS) 100x20x4500, EV1, PCV szary, folia ochronna Numer Profil podprogowy Opis Opakowanie/m TS TSUK4135, TSUK4180, TSUK5049 (wszystkie rodzaje) TSUK6230/RC, TSUK6265/RC, TSAD... z listwą klipsującą 27 TSA5701/SK/EV1 Nakładka aluminiowa do drzwi na zewnatrz otwieranych EV1 Numer Próg Opakowanie/m TSA5701/SK/EV1 szer. 34 mm do TS TSA5801/SK/EV1 szer. 44 mm do TS TSA5731/ SK/EV1 TSA81001/SK/EV1 szer. 55 mm do TS TSA5731/SK/EV1 szer. 25 mm jako szklenie stałe 50 TSAD5170 Nakładka ochronna progu, PCV szary, L=980mm Numer Próg Opakowanie/szt. TSAD5170 wszystkie progi COMBI 70mm 30 TSAD5180 wszystkie progi COMBI 73, 76, 80mm 30 TD5015/...* Listwa drzwi zewnętrznych z uszczelką, 1950mm Numer: TD5015/ uszczelka* (patrz uszczelki) Numer Kolor Profil Opakowanie/ szt. TD5015/...* EV1 uniwersalny 25 *należy wybrać uszczelkę

11 11 technika progowa DREWNO COMBI - technika progowa WSA6101/...*/...* EKW6101g Okapnik aluminiowy z podwójnym doszczelnieniem, 1950 mm Numer: WSA6101/uszczelka 1/ uszczelka 2 (patrz uszczelki) Numer Kolor System Opakowanie/szt. WSA6101/...*/...* EV1 drewno 25 *należy wybrać uszczelkę Końcówki okapnika - komplet Numer Kolor Okapnik System Opakowanie/kpl. EKW6101g szary WSA6101 drewno 50 Listwa drzwi zewnętrznych z uszczelką, 1950mm Numer: TD5024/uszczelka 1/ uszczelka 2 (patrz uszczelki) Numer Kolor System Opakowanie/szt. TD5024/...*/...* Roh drewno 25 *należy wybrać uszczelkę TD5024/...*/...* EKW Końcówki okapnika płaskiego - komplet Numer Kolor Okapnik System Opakowanie/kpl. EKW szary TD5024 uniwersalny 50 WSA5052SK/...*/...* EKW60-004g Okapnik aluminiowy z podwójnym doszczelnieniem, 1950 mm Numer: WSA5052SK/uszczelka 1/ uszczelka 2 (patrz uszczelki) Numer Kolor System Opakowanie/szt. WSA5052SK/...*/...* EV1 uniwersalny 25 *należy wybrać uszczelkę Końcówki okapnika - komplet Numer Kolor Okapnik System Opakowanie/kpl. EKW60-004g szary WSA5052 uniwersalny 50 Uszczelki*, L=1100mm BD08 8 BD10 10 BD12 12 BD18 18 Numer Materiał Wysokość Opakowanie/szt. BD08 szczotka 8mm 100 BD10 szczotka 10mm 100 BD12 szczotka 12mm 100 BD18 szczotka 18mm 100 * w komplecie z okapnikiem

12 technika progowa DREWNO 12 COMBI - technika progowa Łącznik ruchomego słupka, wkręty INOX 3,5x19 Numer Kolor Okapnik DIN Opakowanie/szt. STK6101/L szary WSA6101 lewy 10 STK6101/R szary WSA6101 prawy 10 * Patent nr EP doszczelnienie słupka ruchomego Łącznik ościeżnicy SH z PCV (szary) Numer Uszcz. Profil Wymiar Opis Opakowanie/ szt. SH g 61mm 68mm 159,7x27mm skośny SH g 71mm 78mm 159,7x27mm skośny SH g 85mm 92mm 159,7x27mm skośny 20 20

13 13 technika progowa DREWNO COMBI - technika progowa Łącznik ościeżnicy SH z PCV (szary) Numer Uszcz. Profil Wymiar Opis Opakowanie/ szt. SH g 63mm 68mm 159,7x29mm skośny SH g 63mm 68mm 159,7x29mm prosty 20 SH g 75mm 78mm 159,7x41mm skośny SH g 75mm 78mm 159,7x41mm prosty 20 SH g 87mm 92mm 159,7x53mm skośny Przeciąć SH g SH g SH g SH g SH g

14 technika progowa DREWNO 14 COMBI / COMBI PLUS - Profile podprogowe TSUK2020 U m = 2,6W/(m² K) TSUK4135 U m = 1,9 W/(m² K) Z możliwością skracania wymiar skracania po lewej Profile podprogowe z PCV L=4500mm Numer Kolor Wymiary Opakowanie/m TSUK2020 szary jasny 20x20mm 45 TSUK2020/RC** szary 20x20mm 45 TSUK4135 szary jasny 41x35mm 45 TSUK4180 szary jasny 41x80mm 45 TSUK5049 szary jasny 49x50mm 45 TSUK5049/Steg szary jasny 49x50mm 45 TSUK6230/RC* szary 62x30mm 36 TSUK6265/RC* szary 62x65mm 36 *RC - materiał z recyklingu **RC - materiał z recyklingu na zapytanie TSUK4180 U m = 1,8 W/(m² K) TSUK5049 U m = 1,8 W/(m² K) TSUK5049-Steg U m = 1,8 W/(m² K) TSUK6230 U m = 1,3 W/(m² K) TSUK6265 U m = 1,2 W/(m² K) Lepszy współczynnik przenikalności cieplnej przykład: TSUK6265 z dociepleniem zewn. 15 mm PUR030 U m = 0,747 W/(m² K) szerokość całkowita 77mm przykład: TSUK6265 z dociepleniem wewn. PUR03 U m = 0,781 W/(m² K) szerokość całkowita 62mm U m - wartość średnia współczynnika

15 15 technika progowa DREWNO COMBI / COMBI PLUS - Okucia SST5000/si Zaczep ryglujący, 2-częściowy z regulacją, uniwersalny Numer Kolor Opis listwa klipsująca Opakowanie/kpl. SST5000/si. srebrny rygiel 10mm 22mm 20 SST5012/si. srebrny rygiel 12mm 22mm 20 SST502400/si. srebrny rygiel 10mm 24mm 20 SST502412/si. srebrny rygiel 12mm 24mm 20 Zawias kryty Multi Power MACO ZAWIAS KRYTY Multi Power do progu COMBI Numer Opis Podkładka pozioma progu COMBI Zawias kryty ramy 13V prawy Zawias kryty ramy 13V lewy Osłonka zawiasu prawa Osłonka zawiasu lewa Zawias kryty skrzydła prawy Zawias kryty skrzydła lewy Podkładka zawiasu skrzydła Szablon do zawiasu krytego SIEGENIA ZAWIAS KRYTY Axxent 24 do progu COMBI Numer Opis TBEV4301 Zawias dolny prawy Axxent 24/30/13 BSW RS TS TBEV4302 Zawias dolny lewy Axxent 24/30/13 BSW LI TS TKEL4021 Osłonka zawiasu prawa EL Axxent 24 RS. RAL7037 TKEL4022 Osłonka zawiasu lewa EL Axxent 24 LI. RAL7037 TBEB4001 Zawias skrzydła prawy Axxent RS TS TBEB4002 Zawias skrzydła lewy Axxent LI TS TBUV4010 Podkładka zawiasu skrzydła Axxent 24 A0273

16 technika progowa DREWNO 16 COMBI / COMBI PLUS - Ryglowania Progi COMBI z listwą klipsującą kompatybilne z zaczepami okuć AXOR Numer S N03 S N04 K N03 K N03 Opis Zaczep dolny 13/22 - listwa 22mm Zaczep dolny 13/24 - listwa 24mm Narożnik progu 1MR Przedłużka progu 480 1MR ROTO Numer Opis Zaczep dolny - listwa 22mm Zaczep dolny z podkładką szarą - listwa 22mm Zaczep dolny z podkładką czarną - listwa 22mm Zaczep dolny oś 9mm - listwa 22mm Zaczep dolny - listwa 24mm Zaczep dolny TBT pr. - listwa 22mm Zaczep dolny TBT le. - listwa 22mm Narożnik zasuwnicy FIX 1V Narożnik zasuwnicy VAR 1V Zamknięcie środkowe MV200 1V Zamknięcie środkowe MV400 1V Zamknięcie środkowe MV400P 1V Zamknięcie środkowe MV600P 1V Bolec przedłużany z regulacją 70/73/74/76/80/82/83/85/88/90 92/104/116/124/132/142 mm MACO Numer Opis Zaczep dolny is - listwa 22mm Zaczep dolny is oś 9mm - listwa 22mm Zaczep dolny is - listwa 24mm Zaczep is TBT pr. - listwa 22mm Zaczep is TBT le. - listwa 22mm Zaczep ryglujący balkonowy - listwa 22mm Zaczep ryglujący balkonowy - listwa 24mm Narożnik zasuwnicy FIX 1iS Narożnik zasuwnicy VAR 1iS Przedłużka 230 1iS Zamknięcie środkowe Gr iS Zamknięcie środkowe Gr iS18 SIEGENIA Numer Opis FRKU0070 Zaczep dolny SL-S FH A3520 TS - listwa 22mm TRKU0060 Zaczep dolny SL-S FH A3550 TS - listwa 24mm TEVR1540 Narożnik z podnośnikiem VSU/K FH 1S A0273 TEVR1380 Narożnik bez podnośnika VSU/K 1S A0273 TZUS1090 Łącznik US Gr.1 1S A0273 TZUS1110 Łącznik z podnośnikiem US Gr.1 FH 1S A0273 TZZZ0030 Łącznik środkowy AF ZZ 1S A0273 TVSL0420 Doryglowanie Gr.2+ 1S A0273 FEUL1230 FAVORIT: Narożnik VSU S-ES FH 13mm A0273 TS FVZL0080 FAVORIT: Zamknięcie śr. Gr.50 S-ES A0273 TS WINKHAUS Numer Opis Zaczep dolny SBK.K.10.BS - listwa 22mm Zaczep dolny SBKK BS - listwa 24mm Narożnik E1.BS Zamknięcie środkowe MK BS Przedłużacz V.AK.450-1

17 17 technika progowa DREWNO Profile okapnikowe BASIC BD18 Okapnik PCV z 2 uszczelkami i taśmą samoprzylepną L= 1100mm Numer Kolor Wymiary (mm) Opakowanie/kpl. WSK9363/9016 biały 63mm 25 WSK9363/silber srebrny 63mm 25 WSK9363/851805* brąz 63mm 25 * na zapytanie Profil okapnikowy L=1100mm Numer Okapnik Wymiar Opakowanie/szt. 18 BD18 WSK mm 10 Okapnik PCV z 2 uszczelkami i taśmą samoprzylepną L= 1100mm Numer Opis Kolor Opakowanie/kpl. TD szczotki aluminium 50 TD93-15/1 1 szczotka aluminium 50 Aluminiowy profil okapnikowy L=1100mm Numer Kolor Wymiary (mm) Opakowanie/kpl. WSA9366/EV1/EK anoda EV1 z 54mm 25 końcówkami na zapytanie WSA9366/EV1/EK Końcówka

18 technika progowa DREWNO 18 Profile drzwiowe BASIC Próg BASIC 45x20 ALU EV1, PCV szary, folia ochronna Numer Profile podprogowe Opakowanie/m TS2245 TSUK4135, TSUK Próg BASIC 52x20 ALU EV1, PCV szary, folia ochronna Numer Profile podprogowe Opakowanie/m TS2252 TSUK4135, TSUK4180, TSUK Próg BASIC 62x20 ALU EV1, PCV szary, folia ochronna Numer Profile podprogowe Opakowanie/m TS2162 TSUK4135, TSUK4180, TSUK Próg BASIC 70x20 ALU EV1, PCV szary, folia ochronna Numer Profile podprogowe Opakowanie/m TS2270 TSUK4135, TSUK4180, TSUK Próg BASIC 70x20 ALU EV1, PCV szary, folia ochronna Numer Profile podprogowe Opakowanie/m TS2276 TSUK4135, TSUK4180, TSUK Próg zewn. BASIC 73x20 ALU EV1, PCV szary, folia ochronna Numer Profile podprogowe Opakowanie/m TS2473 TSUK4135, TSUK4180, TSUK

19 19 technika progowa DREWNO Profile przylgowe i okapnikowe WS6525SK/SF-5 taśma samoprzylepna wkręt Aluminiowe okapniki ramy, samoprzylepne, zastosowanie uniwersalne, folia zabezpieczająca, spadek 5 Numer Kolor Wymiary (mm) Opakowanie /m WS6525SK/SF-5 EV1 5000x65x25 50 WS9525SK/SF-5* EV1 5000x95x25 50 WS11525SK/SF-5* EV1 5000x115x25 50 *na zapytanie taśma samoprzylepna WS9525SK/SF-5 wkręt taśma samoprzylepna WS11525SK/SF-5 wkręt WS4125-6/SK/SF taśma samoprzylepna wkręt Aluminiowe okapniki ramy, samoprzylepne, zastosowanie, folia zabezpieczająca, spadek 6 Numer Kolor Wymiary (mm) Opakowanie /m WS4125-6/SK/SF EV x41x22 50 WS /SK/SF EV x104x22 50 WS /SK/SF taśma samoprzylepna wkręt

20 technika progowa DREWNO 20 Profile przylgowe i okapnikowe WS3625/SK taśma samoprzylepna wkręt Aluminiowe okapniki ramy, samoprzylepne, zastosowanie uniwersalne, spadek 8 Numer Kolor Wymiary (mm) Opakowanie /m WS3625/SK* EV x 36 x 25,8 50 WS4820/SK EV x 48 x 20,0 50 WS4825/SK EV x 48 x 25,8 50 WS9025/SK EV x 90 x 25,8 50 *na zapytanie taśma samoprzylepna WS4820/SK wkręt taśma samoprzylepna taśma samoprzylepna WS4825/SK wkręt WS9025/SK wkręt Aluminiowe okapniki ramy, samoprzylepne, zastosowanie uniwersalne, dwuczęściowe Numer Kolor Wymiary (mm) Opakowanie /m WSA4842-2SK/EV1* EV x 43 x 25,0 50 WSA4842-1/EV1* EV1 50 *na zapytanie WSA4842-1/EV1 WSA4842-2SK/EV1 Wariant 1 Wariant 2 taśma samoprzylepna taśma samoprzylepna wkręt wkręt

21 21 technika progowa DREWNO Kotwy montażowe Pewne połączenie ramy drzwi lub okna w murze Prawidłowe przenoszenie obciążeń na mur Szybki montaż przez nawiercone otwory w ramie (10mm) Regulacja zamontowanej na stałe ramy Brak dokręcanej kotwy Dowolne materiały izolacyjne. Zaznaczone miejsce skracania kotwy z 220mm do 150mm Kotwy montażowe z regulacją Numer Zakres regulacji Opis Opakowanie/szt. FA FA FA na zapytanie 50 wiertło
