1 Wyniki - Ogólne Nazwa projektu BUDOWA SALI GIMNASTYCZNEJ WRAZ Z ŁĄCZNIKIEM PRZY SZKOLE PODSTAWOWEJ Nr 1 W PIŃCZOWIE Lokalizacja PIŃCZÓW Projektant Piotr Łamek Data obliczeń 25 luty :27 Plik danych G:\Praca\DAREKC~1\SALAGI~1\PW\WODA\ROZW-W~1.H2D Informacje o typach rur: Typ A BOR-PLUS PN10 Typ C TIGRISAL Typ E Typ G Typ I Typ K Typ M Typ O Typ B BOR-PLUS PN 20 STABI Typ D PN74200L Typ F Typ H Typ J Typ L Typ N Typ P Informacje o źródłach wody: Symbol źródła WODA BYTOWA Typ źródła Źródło zimnej wody Rodzaj budynku Biurowy lub administr. Uwagi Zimna Ciepła Cyrkul. Temperatury wody, [ C] 5,0 Ciśnienie dyspozycyjne, [m] 30,38 Ciśnienie hydrostatyczne, [m] 8,15 Suma normatywnych wypływów, [l/s] 7,37 Obliczeniowy przepływ, [l/s] 1,54 Liczba wymian wody cyrkul.,[1/h] Odbiornik krytyczny / Ciśnienie przed odbior. Kryt., [m] 10,00 Długość gałęzi krytycznej, [m] 83,85 Opór gałęzi do odbiornika kryt.[m] 17,68 Symbol źródła WODA P.POŻ Typ źródła Źródło zimnej wody Rodzaj budynku Biurowy lub administr. Uwagi Strona 1 Audytor H2O P.Wereszczyński, P. Narowski, M. Strzeszewski & SANKOM Sp. z o.o.

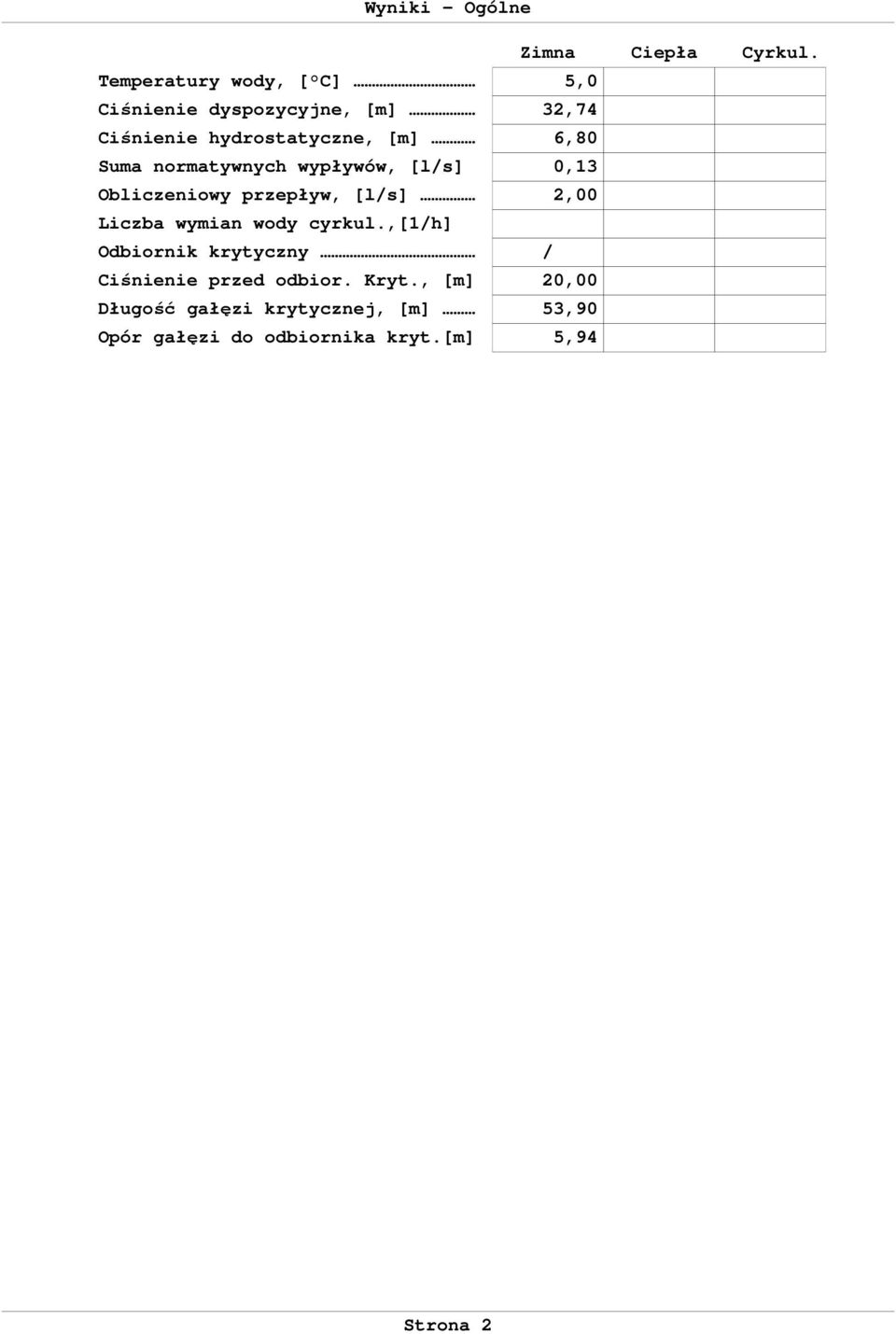

2 Wyniki - Ogólne Zimna Ciepła Cyrkul. Temperatury wody, [ C] 5,0 Ciśnienie dyspozycyjne, [m] 32,74 Ciśnienie hydrostatyczne, [m] 6,80 Suma normatywnych wypływów, [l/s] 0,13 Obliczeniowy przepływ, [l/s] 2,00 Liczba wymian wody cyrkul.,[1/h] Odbiornik krytyczny / Ciśnienie przed odbior. Kryt., [m] 20,00 Długość gałęzi krytycznej, [m] 53,90 Opór gałęzi do odbiornika kryt.[m] 5,94 Strona 2

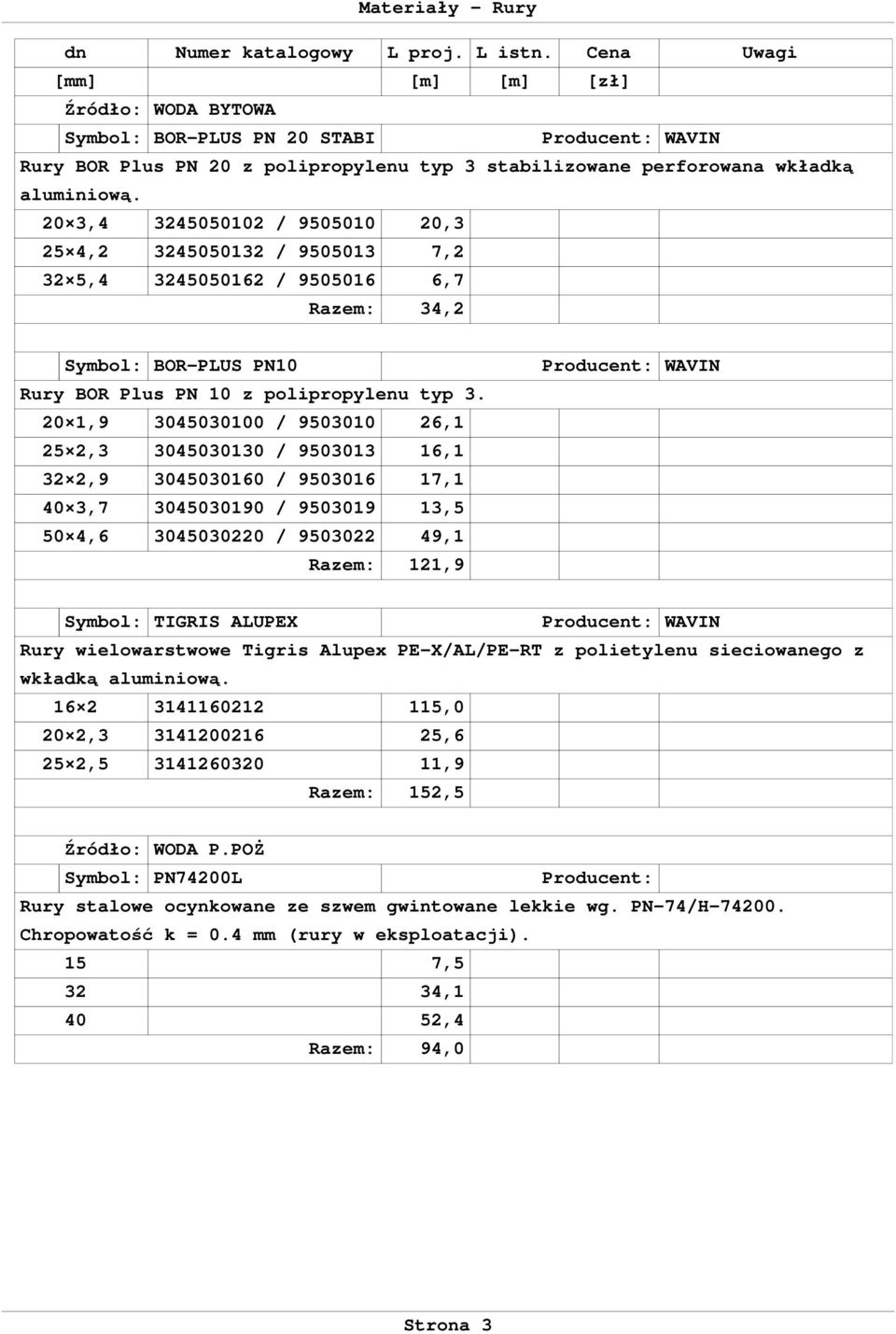

3 Materiały - Rury dn Numer katalogowy L proj. L istn. Cena Uwagi [mm] [m] [m] [zł] Źródło: WODA BYTOWA Symbol: BOR-PLUS PN 20 STABI WAVIN Rury BOR Plus PN 20 z polipropylenu typ 3 stabilizowane perforowana wkładką aluminiową. 20 3, / ,3 25 4, / ,2 32 5, / ,7 Razem: 34,2 Symbol: BOR-PLUS PN10 Rury BOR Plus PN 10 z polipropylenu typ , / ,1 25 2, / ,1 32 2, / ,1 40 3, / ,5 50 4, / ,1 Razem: 121,9 WAVIN Symbol: TIGRIS ALUPEX WAVIN Rury wielowarstwowe Tigris Alupex PE-X/AL/PE-RT z polietylenu sieciowanego z wkładką aluminiową ,0 20 2, ,6 25 2, ,9 Razem: 152,5 Źródło: WODA P.POŻ Symbol: PN74200L Rury stalowe ocynkowane ze szwem gwintowane lekkie wg. PN-74/H Chropowatość k = 0.4 mm (rury w eksploatacji). 15 7, , ,4 Razem: 94,0 Strona 3

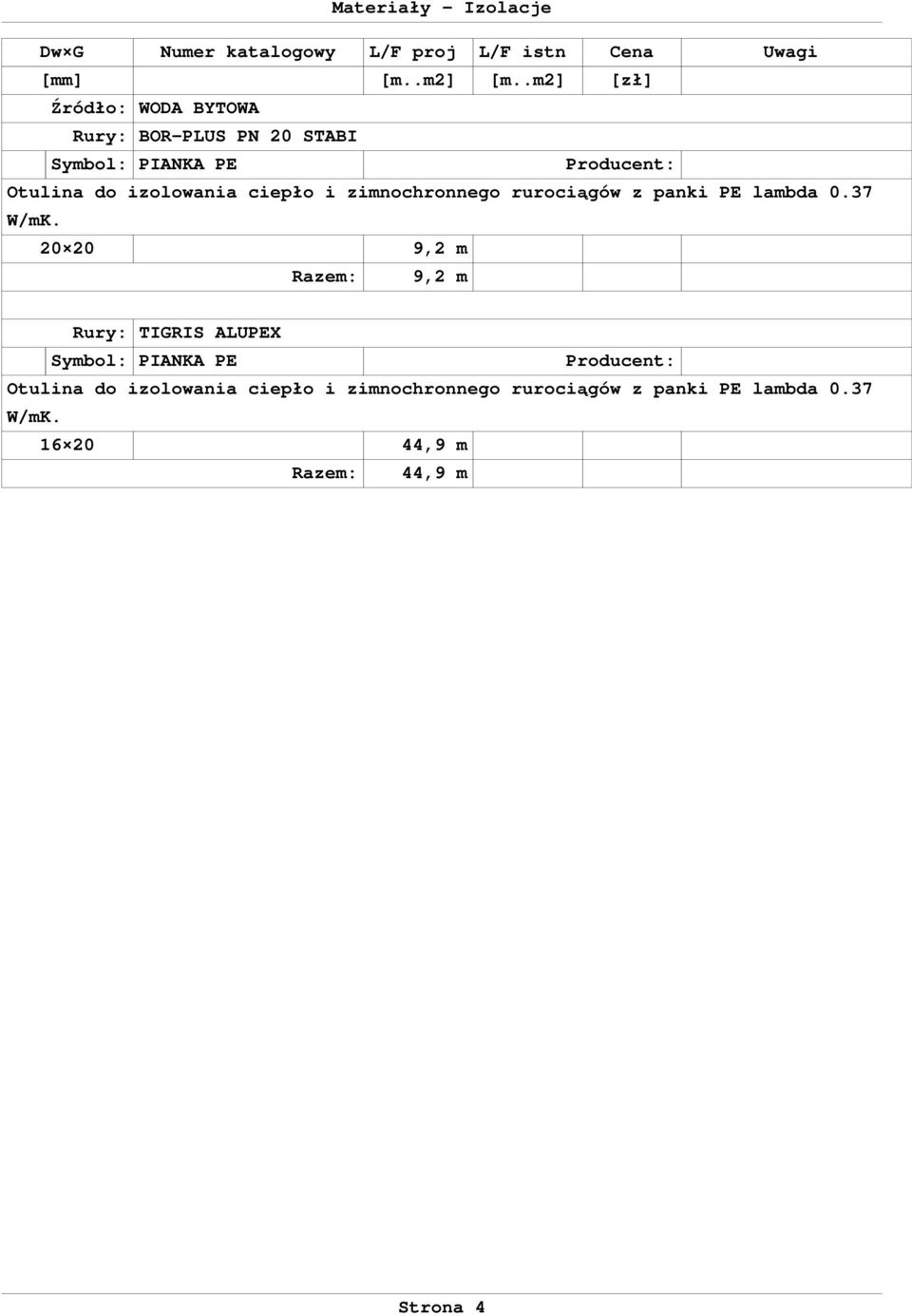

4 Materiały - Izolacje Dw G Numer katalogowy L/F proj L/F istn Cena Uwagi [mm] [m..m2] [m..m2] [zł] Źródło: WODA BYTOWA Rury: BOR-PLUS PN 20 STABI Symbol: PIANKA PE Otulina do izolowania ciepło i zimnochronnego rurociągów z panki PE lambda 0.37 W/mK ,2 m Razem: 9,2 m Rury: TIGRIS ALUPEX Symbol: PIANKA PE Otulina do izolowania ciepło i zimnochronnego rurociągów z panki PE lambda 0.37 W/mK ,9 m Razem: 44,9 m Strona 4

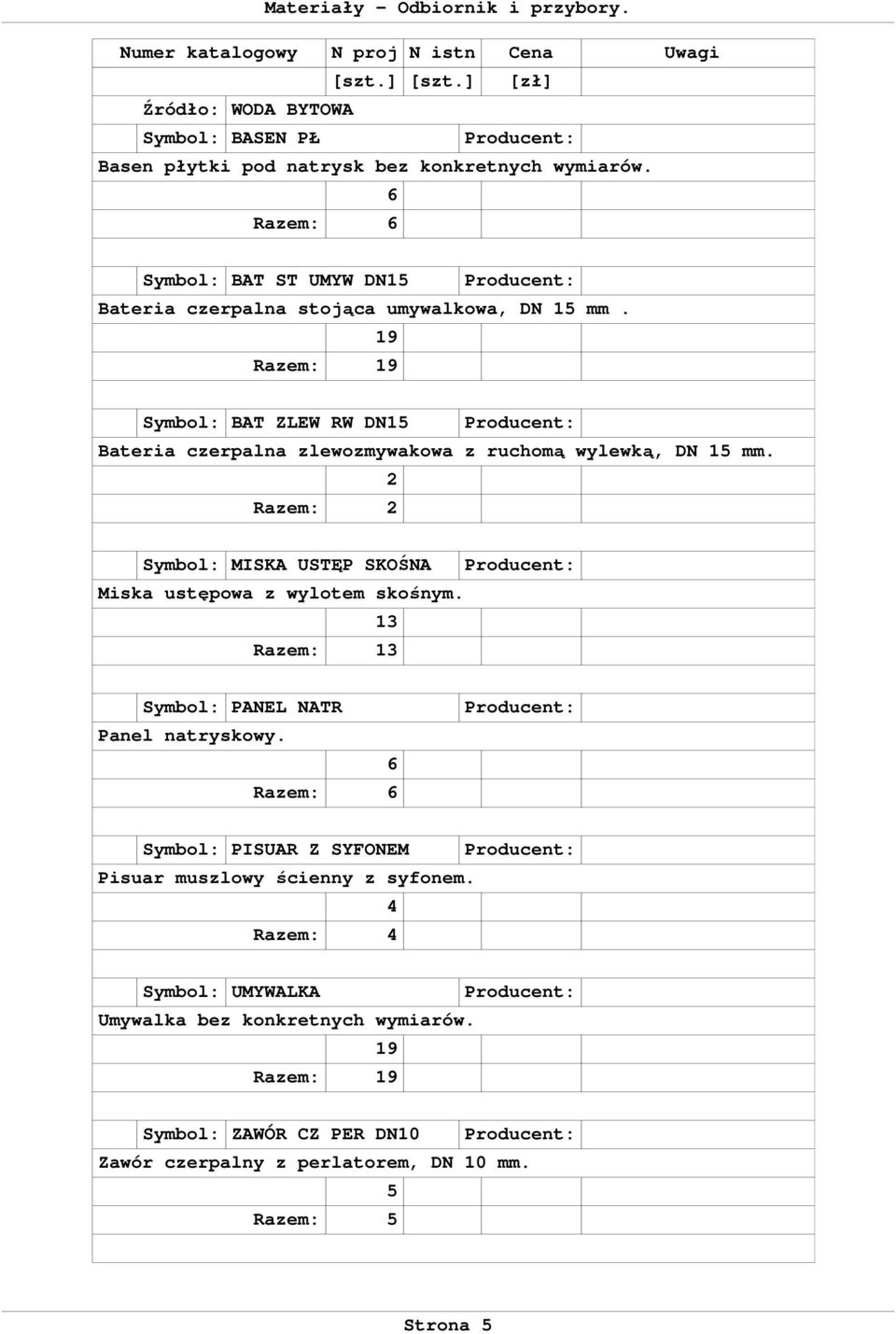

5 Materiały - Odbiornik i przybory. Numer katalogowy N proj N istn Cena [szt.] [szt.] [zł] Źródło: WODA BYTOWA Symbol: BASEN PŁ Basen płytki pod natrysk bez konkretnych wymiarów. 6 Razem: 6 Uwagi Symbol: BAT ST UMYW DN15 Bateria czerpalna stojąca umywalkowa, DN 15 mm. 19 Razem: 19 Symbol: BAT ZLEW RW DN15 Bateria czerpalna zlewozmywakowa z ruchomą wylewką, DN 15 mm. 2 Razem: 2 Symbol: MISKA USTĘP SKOŚNA Miska ustępowa z wylotem skośnym. 13 Razem: 13 Symbol: PANEL NATR Panel natryskowy. 6 Razem: 6 Symbol: PISUAR Z SYFONEM Pisuar muszlowy ścienny z syfonem. 4 Razem: 4 Symbol: UMYWALKA Umywalka bez konkretnych wymiarów. 19 Razem: 19 Symbol: ZAWÓR CZ PER DN10 Zawór czerpalny z perlatorem, DN 10 mm. 5 Razem: 5 Strona 5

6 Materiały - Odbiornik i przybory. Numer katalogowy N proj N istn Cena [szt.] [szt.] [zł] Symbol: ZAWÓR SPŁ PIS DN15 Zawór spłukujący do pisuarów, DN 15 mm. 4 Razem: 4 Uwagi Symbol: ZBIORNIK PŁUCZĄCY Zbiornik płuczący. 13 Razem: 13 Symbol: ZLEW PROSTOKĄTNY Zlew prostokątny. 2 Razem: 2 Źródło: WODA P.POŻ Symbol: MISKA USTĘP SKOŚNA Miska ustępowa z wylotem skośnym. 1 Razem: 1 Symbol: ZAWÓR HYDRANT DN25 Zawór hydrantowy DN 25 mm. 4 Razem: 4 Symbol: ZBIORNIK PŁUCZĄCY Zbiornik płuczący. 1 Razem: 1 Strona 6

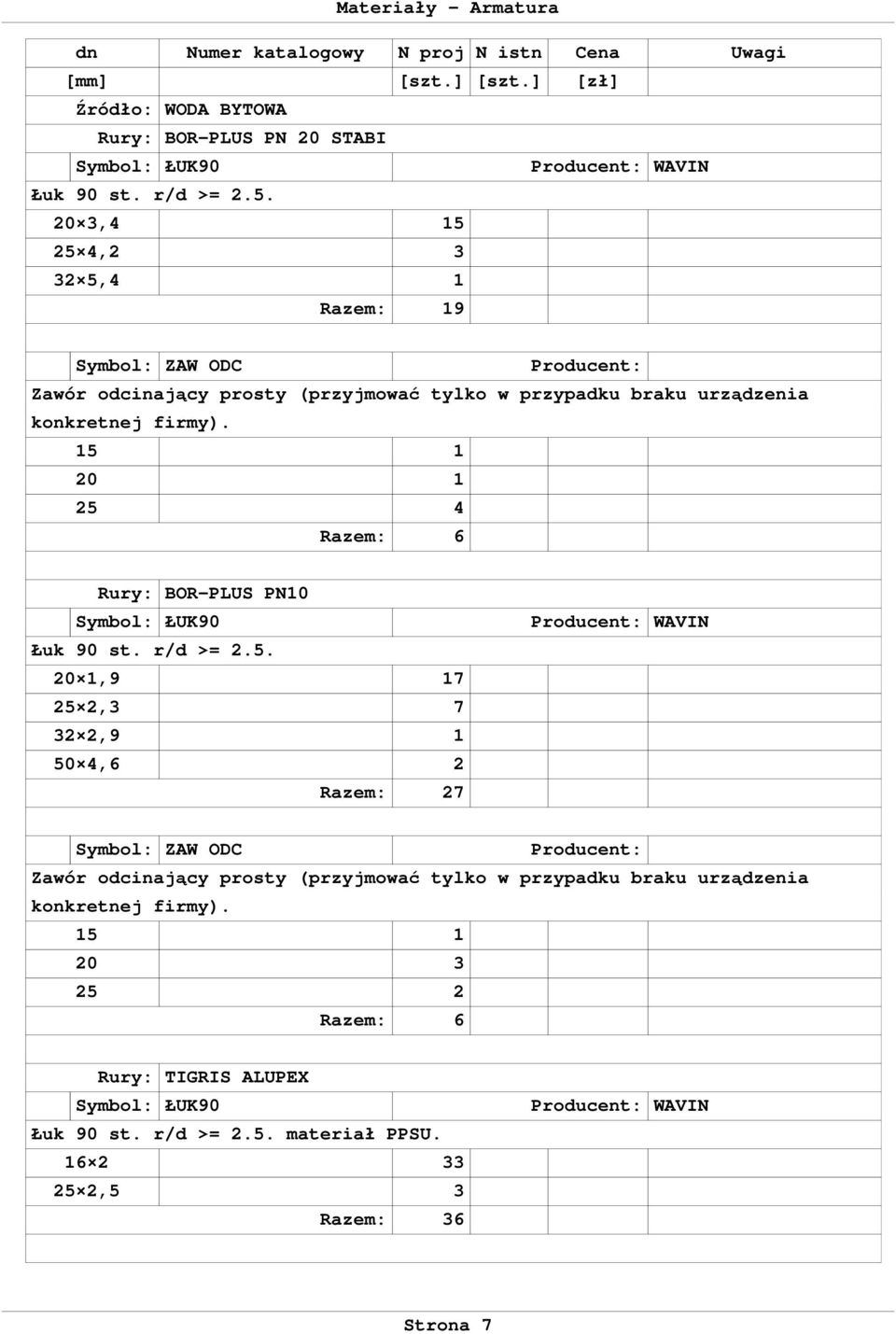

7 Materiały - Armatura dn Numer katalogowy N proj N istn Cena Uwagi [mm] [szt.] [szt.] [zł] Źródło: WODA BYTOWA Rury: BOR-PLUS PN 20 STABI Symbol: ŁUK90 WAVIN Łuk 90 st. r/d >= , , ,4 1 Razem: 19 Symbol: ZAW ODC Zawór odcinający prosty (przyjmować tylko w przypadku braku urządzenia konkretnej firmy) Razem: 6 Rury: BOR-PLUS PN10 Symbol: ŁUK90 Łuk 90 st. r/d >= , , , ,6 2 Razem: 27 WAVIN Symbol: ZAW ODC Zawór odcinający prosty (przyjmować tylko w przypadku braku urządzenia konkretnej firmy) Razem: 6 Rury: TIGRIS ALUPEX Symbol: ŁUK90 Łuk 90 st. r/d >= 2.5. materiał PPSU ,5 3 Razem: 36 WAVIN Strona 7

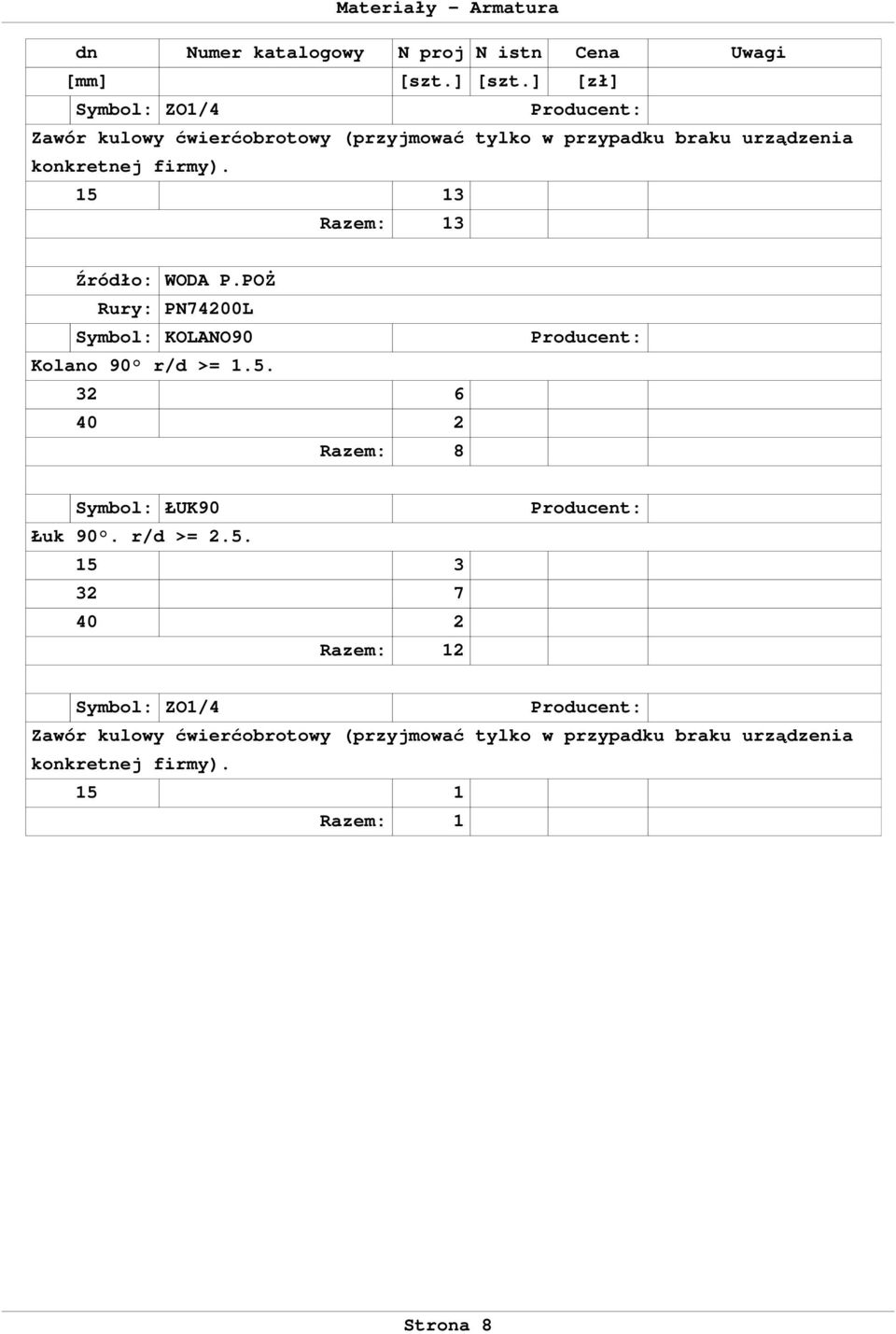

8 Materiały - Armatura dn Numer katalogowy N proj N istn Cena Uwagi [mm] [szt.] [szt.] [zł] Symbol: ZO1/4 Zawór kulowy ćwierćobrotowy (przyjmować tylko w przypadku braku urządzenia konkretnej firmy) Razem: 13 Źródło: WODA P.POŻ Rury: PN74200L Symbol: KOLANO90 Kolano 90 r/d >= Razem: 8 Symbol: ŁUK90 Łuk 90. r/d >= Razem: 12 Symbol: ZO1/4 Zawór kulowy ćwierćobrotowy (przyjmować tylko w przypadku braku urządzenia konkretnej firmy) Razem: 1 Strona 8

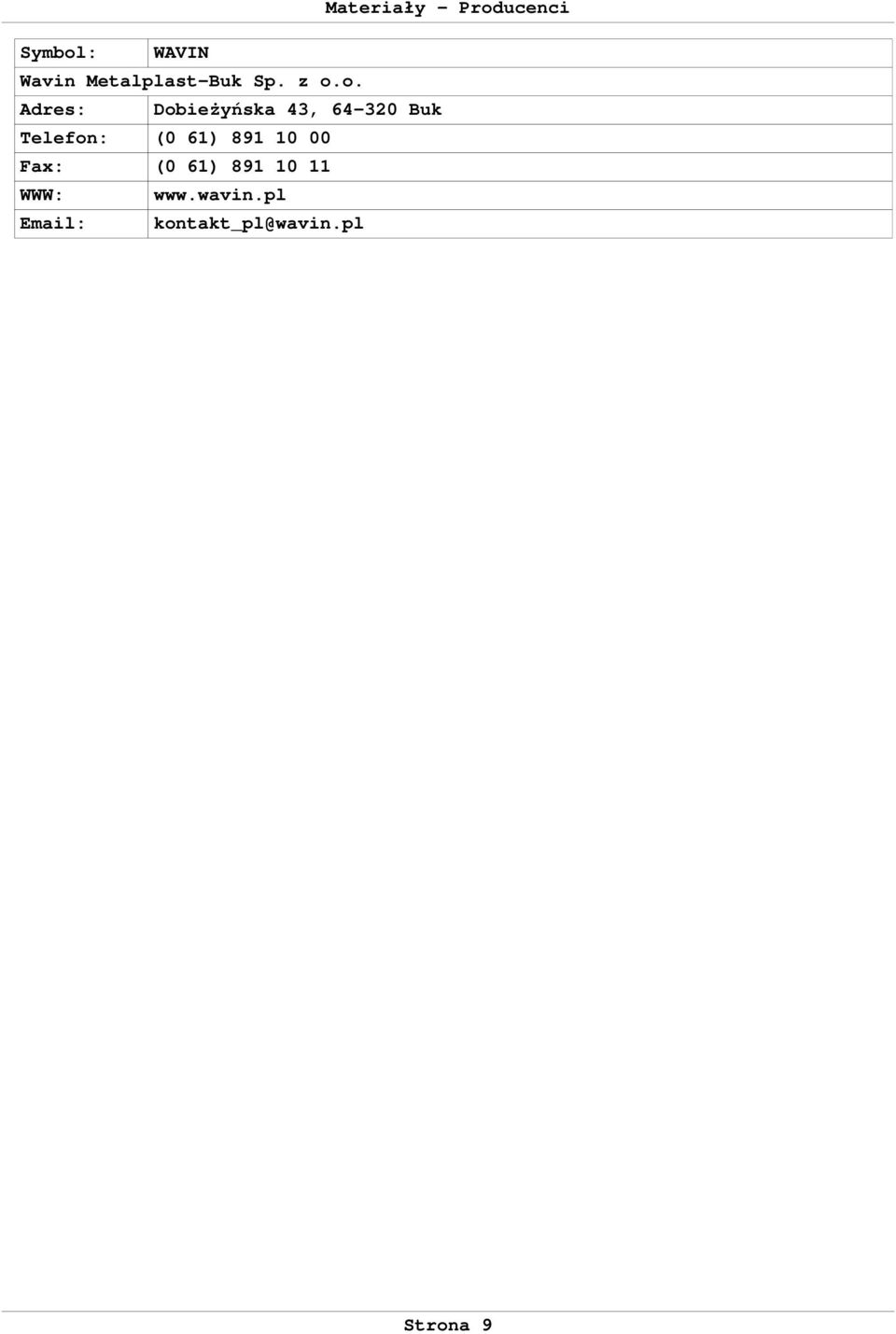

9 Materiały - Producenci Symbol: WAVIN Wavin Metalplast-Buk Sp. z o.o. Adres: Dobieżyńska 43, Buk Telefon: (0 61) Fax: (0 61) WWW: kontakt_pl@wavin.pl Strona 9
