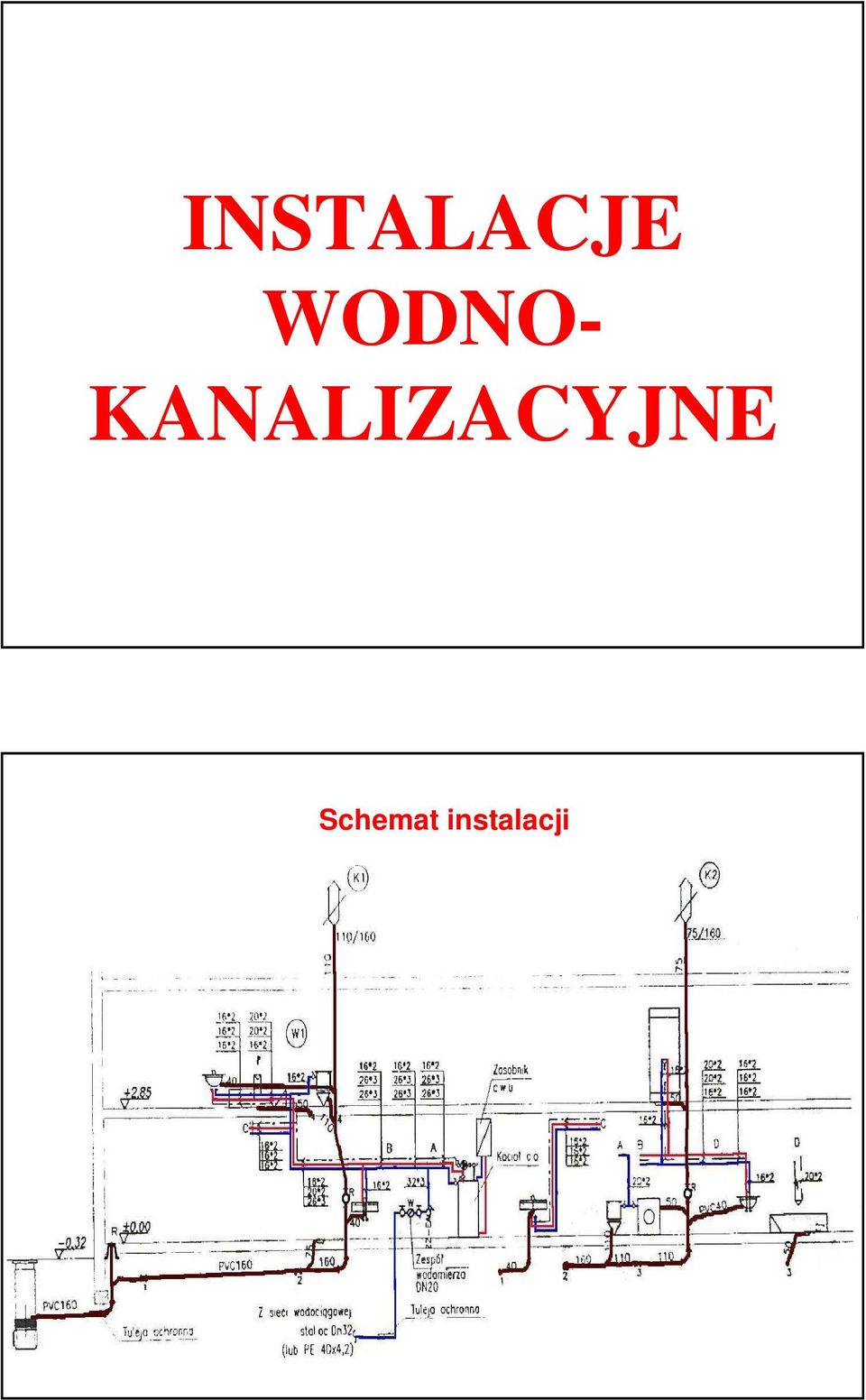

1 INSTALACJE WODNO- KANALIZACYJNE Schemat instalacji

2

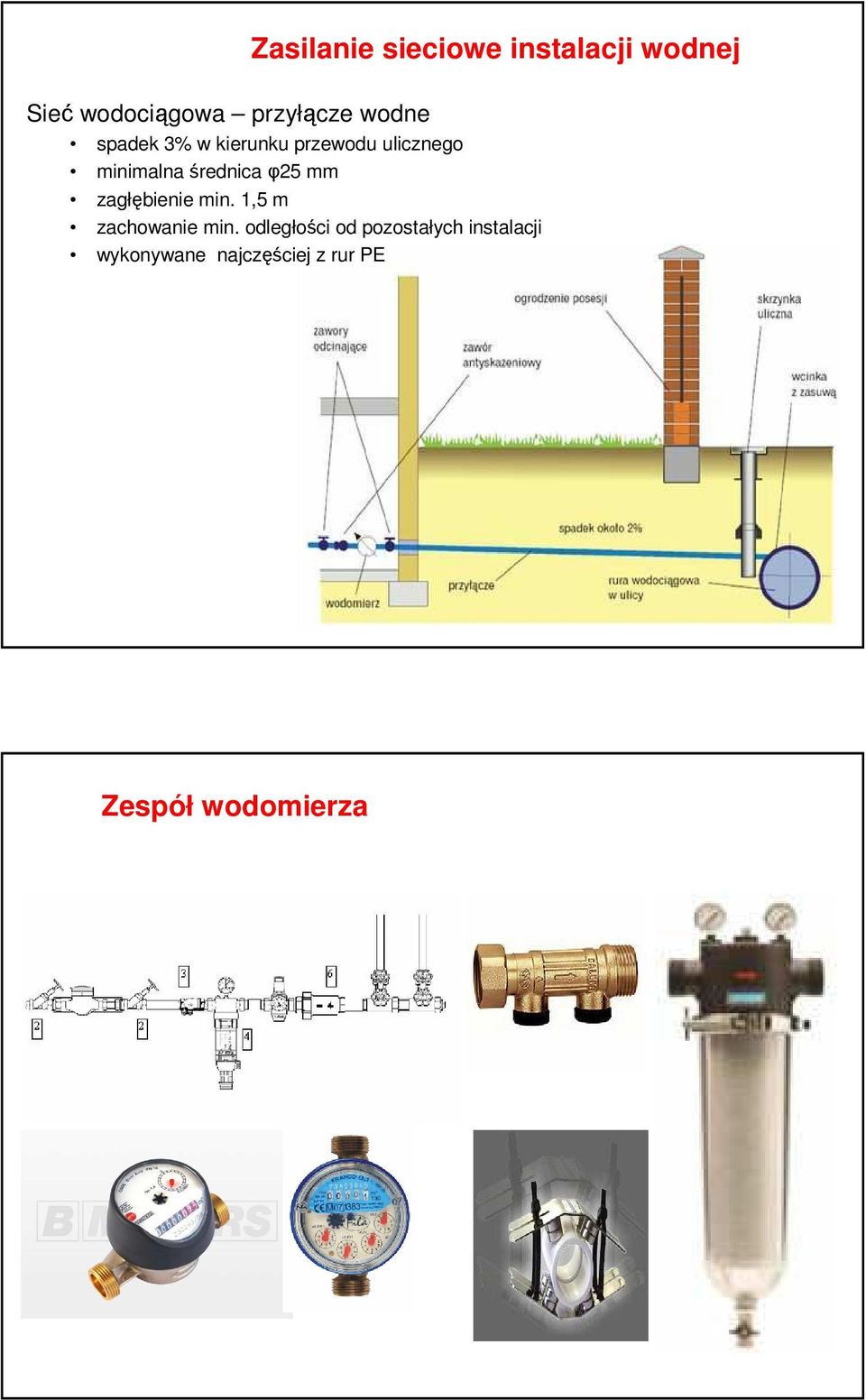

3 Zasilanie sieciowe instalacji wodnej Sieć wodociągowa przyłącze wodne spadek 3% w kierunku przewodu ulicznego minimalna średnica φ25 mm zagłębienie min. 1,5 m zachowanie min. odległości od pozostałych instalacji wykonywane najczęściej z rur PE Zespół wodomierza

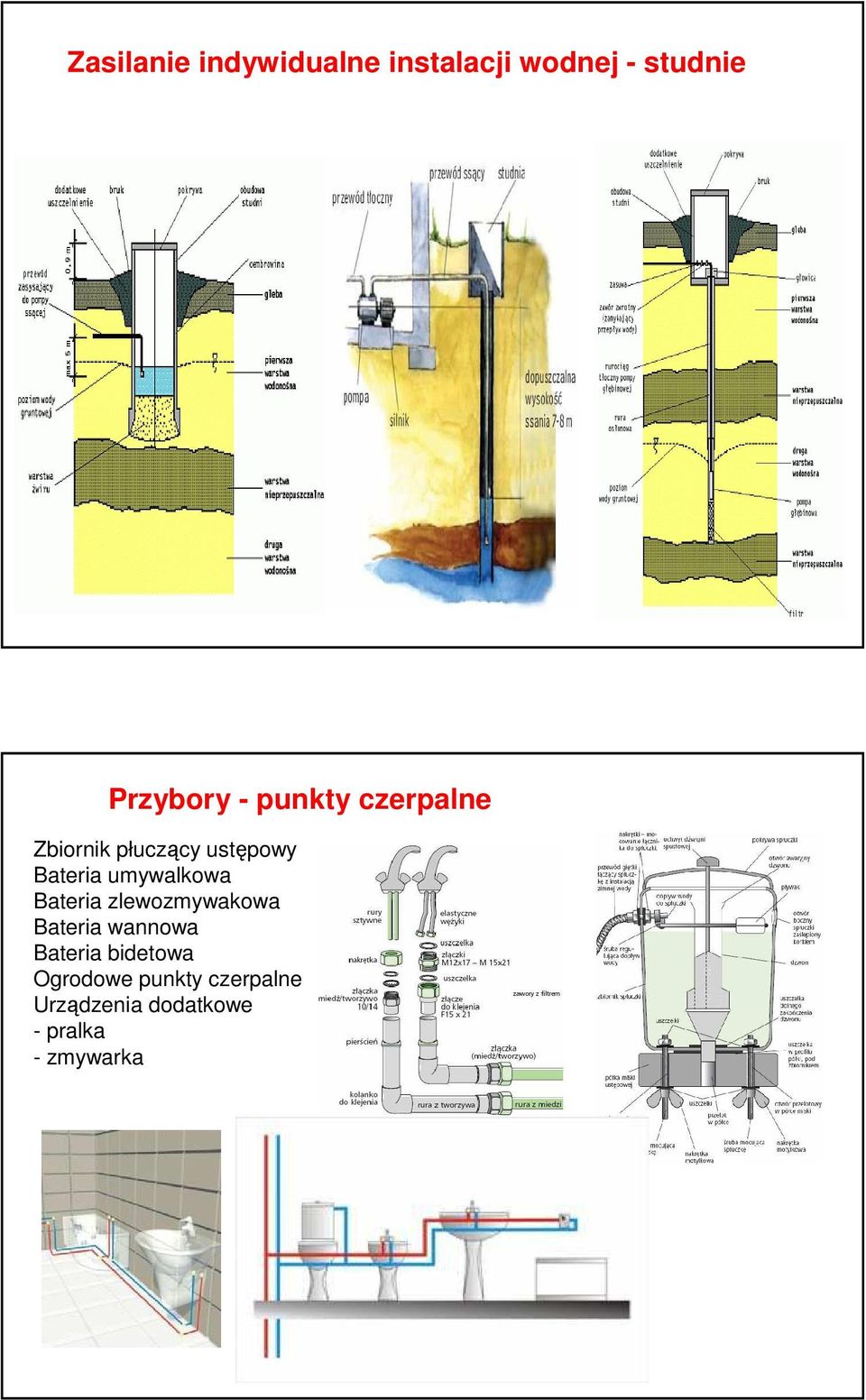

4 Zasilanie indywidualne instalacji wodnej - studnie Przybory - punkty czerpalne Zbiornik płuczący ustępowy Bateria umywalkowa Bateria zlewozmywakowa Bateria wannowa Bateria bidetowa Ogrodowe punkty czerpalne Urządzenia dodatkowe - pralka - zmywarka

5 Przewody wodne - zasady prowadzenia Piony zakończone zaworem spustowym W układzie: szeregowym rozdzielaczowym Prostopadle lub równolegle do ścian W układzie poziomym pod przewodami 15 cm centralnego ogrzewania i gazu nad przewodami kanalizacyjnymi, min. 10 cm poniŝej instalacji elektrycznej Prowadzone w izolacji cieplnej Zabezpieczone w przejściach przez ściany

6 Piony kanalizacyjne Średnica jednakowa na całej długości min. 100 mm (70) Zakończone rurą wywiewną bądź zaworem napowietrzającym W dolnej części zamontowany czyszczak okienko rewizyjne

7

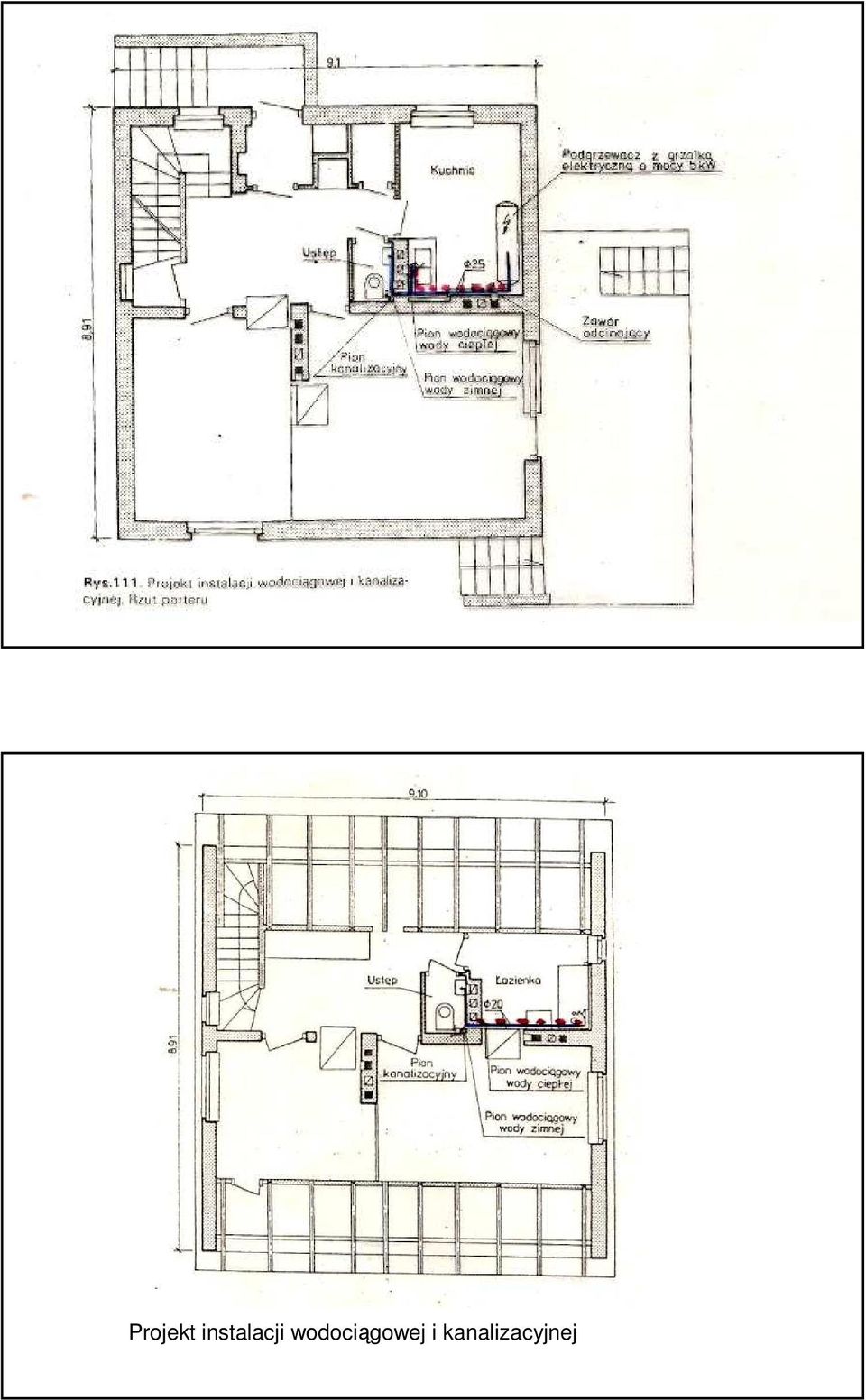

8 Projekt instalacji wodociągowej i kanalizacyjnej

9 Porównanie materiałów

10 Przewody - stosowane materiały PP systemy polipropylenowe PE systemy polietylenowe PB systemy polibutylenowe Rury wielowarstwowe (PEX/AL/PE, PEX/AL./PEX) PCV polichlorek winylu Miedź Stal węglowa ocynkowana Dostępne materiały Stal Miedź Tworzywa sztuczne Wielowarstwowe

11 Rury i przewody stalowe Rury stalowe ze szwem (15-50mm), stalowe walcowane bez szwu, łączone na gwint za pomocą łączników i kształtek. Rury koniecznie ze stali ocynkowanej. Rury i przewody stalowe - łączniki

12 Rodzaje rur: INSTALACJE MIEDZIANE R 290 Twarde # mm R 250 Półtwarde # mm R 220 Rekrystalizowane miękkie # 6-56mm Zalety miedzi Wysoka trwałość potwierdzona empirycznie ponad 100 lat W Europie instalacje miedziane stanowią ok. 60%, wiele z nich ma ponad 50 lat W Anglii, gdzie 90% instalacji wykonywanych jest w miedzi istnieją instalacje ponad 100-letnie

13 Instalacja z miedzi Elementy łączone poprzez lutowanie Instalacja z miedzi - elementy rurki kolano trójnik obejście zaślepka redukcja mufa nypel łuki

14 Elementy do lutowania Technologie połą łączeń Lutowanie kapilarne Połą łączenia systemowe - zaprasowywane - zaciskanie

15 Elementy zaciskowe i zaprasowywane INSTALACJE Z TWORZYW SZTUCZNYCH PVC Polichlorek winylu PP Polipropylen PE Polietylen PB - Polibutylen

16 Wspólne wady tworzyw sztucznych Niska odporność na działanie anie niskich i wysokich temperatur oraz zmiana właściwow ciwości przy jej zmianie Wysoki współczynnik rozszerzalności termicznej nawet czyli µ Niska odporność na UV 5 = K 1 o L = 1,0m T = 50 C L = 9mm co oznacza konieczność stosowania kompensacji Starzenie się materiału Palność PVC Polichlorek winylu PVC-U (nieplastyfikowany) Zastosowanie: zimna woda (do 40 C) PVC-C (chlorowany) Zastosowanie: ciepła i zimna woda (do 100 C)

17 PP - Polipropylen Najtańszy i najczęściej stosowany materiał z tworzyw sztucznych Zastosowanie: ciepła i zimna woda (do 80 a nawet 110 C) Bardzo wysoki współczynnik rozszerzalności cieplnej konieczność kompensacji µ 5 = K 1 Ekoplastik

18 PB - Polibutylen Zastosowanie: ciepła i zimna woda (do 100 C) NajdroŜszy z tworzyw sztucznych, jednak tani w wykonaniu Wysoka wytrzymałość NajwyŜszy wskaźnik elastyczności Odporny na zamarzanie wody w instalacji!!! Pod względem bakteriostatyczności niewiele ustępuje miedzi Wysoki współczynnik elastyczności ci umoŝliwia układania rur systemem kablowym

19 PE (Polietylen) PE Polietylen Zastosowanie: ciepła i zimna woda (do 60 C) PE-X (Polietylen usieciowiony) Zastosowanie: ciepła i zimna woda (do 110 C) PE-Xa PE-Xb PE-Xc PE-Xd Rury wielowarstwowe

20 PEX / Al / PEX System Pex-Al Al-Pex System Rotex VA System Invena System Pexfit-Plus Plus Rury wielowarstwowe - połączenia

21 INSTALACJE ZE STALI NIERDZEWNEJ Przykładowy system: Sanpres Inox Bogaty asortyment

22 INSTALACJE ZE STALI KWASOODPORNEJ Przykładowy system: Przyłącza Aqua Flex Zawory - rodzaje

23 Zawory - rodzaje Zawór odcinający na kaŝdym poziomym odgałęzieniu przewodu doprowadzającego wodę, oraz przed kaŝdym urządzeniem pobierającym wodę Zawory - rodzaje Zawór czerpalny

24 Zawory - rodzaje Baterie Zawory - rodzaje Zawór pływakowy dozowanie wody np. do płuczek ustępowych.

25 Zawory - rodzaje Zawór zwrotny umoŝliwiający przepływ wody tylko w jednym kierunku. Wysoki współczynnik rozszerzalności termicznej wymusza uwzględnienie kompensacji

26 Niski współczynnik rozszerzalności cieplnej i systemowe rozwiązania zania kompensacyjne Izolacja termiczna Zadania izolacji termicznej Ograniczenie strat ciepła Ograniczenie kondensacji Eliminacja szumów w i drgań UmoŜliwienie ruchu przewodów

27 Elementy instalacji kanalizacyjnej Przybory sanitarne - zlewy, umywalki - miski ustępowe, bidety - wanny, brodziki, kabiny natryskowe - urządzenia pralki, zmywarki - kratki ściekowe Przewody kanalizacyjne - syfony - zwory i zasuwy boczne - rury wywiewne - tłuszczowniki - separatory - osadniki - czyszczaki, okienka rewizyjne Materiały na instalację kanalizacyjną Rury z tworzyw sztucznych - PP, PE, PCV Na piony, podejścia do WC oraz pozostałych urządzeń.

28 System kanalizacji z rur i kształtek PP Rury Kolano Trójnik Czwórniki ZwęŜka Czyszczak Mufy Korek Uzbrojenie przewodów Syfony tradycyjne Syfony butelkowe

29 Uzbrojenie przewodów Uzbrojenie przewodów Zawory i zasuwy burzowe Rury wentylacyjne (wywiewne) i napowietrzacze

30 Przewody odpływowe, przykanaliki Średnica min. 100 mm, przewaŝnie 150 mm Spadek 2 3% Zabezpieczenia przeciwzalewowe w przewodach odpływowych Zachowanie odpowiednich odstępów od przewodów pozostałych kanalizacji Przewody odpływowe z przykanalikiem połączone studzienką Zbiorniki przydomowe - oczyszczalnie
