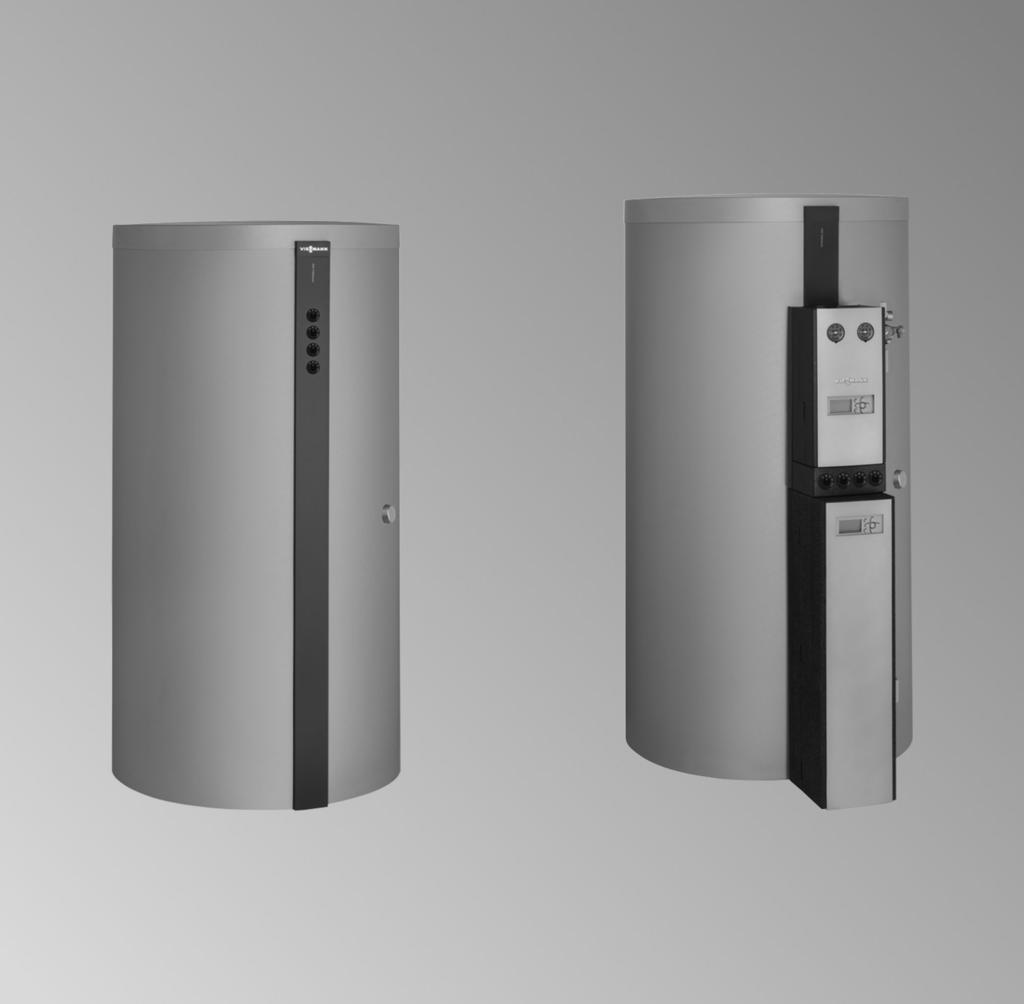

1 Instrukcja montażu i serwisu dla wykwalifikowanego personelu VIESMANN Vitocell 140-E/160-E Typ SEIC Typ SESB Solarny podgrzewacz buforowy Wskazówki dotyczące ważności, patrz ostatnia strona VITOCELL 140-E/160-E 1/2016 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki dotyczące bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Grupa docelowa Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy podzespołach elektrycznych mogą wykonywać wyłącznie wykwalifikowani elektrycy. Pierwsze uruchomienie powinien przeprowadzić wykonawca instalacji lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Prace naprawcze! Uwaga Naprawa podzespołów spełniających funkcje zabezpieczające zagraża bezpiecznej eksploatacji instalacji. Uszkodzone podzespoły należy wymieniać na oryginalne części firmy Viessmann. Elementy dodatkowe, części zamienne i szybkozużywalne! Uwaga Części zamienne i szybko zużywające się, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. niedopuszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowodować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. Obowiązujące przepisy krajowe przepisy dotyczące instalacji ustawowe przepisy bezpieczeństwa i higieny pracy ustawowe przepisy o ochronie środowiska przepisy zrzeszeń zawodowo-ubezpieczeniowych stosowne przepisy bezpieczeństwa norm DIN, EN, DVGW i VDE a ÖNORM, EN i ÖVE, c SEV, SUVA, SVTI, SWKI i SVGW. Prace przy instalacji Wyłączyć instalację i sprawdzić brak napięcia w obwodach (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego). Zabezpieczyć instalację przed ponownym włączeniem.! Uwaga Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed wykonaniem prac, należy dotknąć uziemionych obiektów, np. rur grzewczych lub wodociągowych, w celu odprowadzenia ładunków statycznych. 2

3 Spis treści Spis treści Informacja Utylizacja opakowań... 4 Symbole... 4 Zastosowanie zgodne z przeznaczeniem... 5 Informacja o produkcie Informacje ogólne Przyłącza... 6 Wskazówki dotyczące ustawienia... 7 Ustawianie podgrzewacza z grzałką elektryczną Prace montażowe Zasobnik bez zamontowanego zestawu pompowego Solar-Divicon... 8 Ustawianie i wyrównywanie... 8 tulei zanurzeniowej (jeżeli jest na wyposażeniu) i czujnika temperatury wody w podgrzewaczu... 9 wymiennika Vitotrans płaszcza termoizolacyjnego listew maskujących pokrywy króćca odpowietrzającego po stronie solarnej Podgrzewacz z zamontowanym zestawem pompowym Solar-Divicon. 16 Ustawianie i wyrównywanie blachy nośnej Wykonywanie przyłączy po stronie solarnej zestawu pompowego Solar-Divicon Podłączanie zestawu pompowego Solar-Divicon po stronie obiegu solarnego i kontrola szczelności pokrywy termoizolacyjnej tulei zanurzeniowej (jeżeli jest na wyposażeniu) i czujnika temperatury wody w podgrzewaczu wymiennika Vitotrans płaszcza termoizolacyjnego listew maskujących pokrywy Podłączanie po stronie wody grzewczej Przyłączanie uziemienia Pierwsze uruchomienie, przegląd, konserwacja 5. Wykazy części Przegląd podzespołów Izolacja cieplna Podgrzewacz Zestaw do orurowania (wyposażenie dodatkowe) Protokoły Dane techniczne Usuwanie odpadów Ostateczne wyłączenie z eksploatacji i utylizacja Poświadczenia Deklaracja zgodności Wykaz haseł

4 Informacja Utylizacja opakowań Informacja Niepotrzebne opakowania zgodnie z przepisami należy oddać do recyklingu. DE: Proszę skorzystać z systemu usuwania odpadów zorganizowanego przez firmę Viessmann. AT: Proszę skorzystać z ustawowego systemu usuwania odpadów ARA (Altstoff Recycling Austria AG, numer licencji 5766). CH: Niepotrzebne opakowania są usuwane przez firmę instalatorską. Symbole Symbol Znaczenie Odsyłacz do innego dokumentu zawierającego dalsze informacje Przebieg pracy podczas pierwszego uruchamiania, przeglądu technicznego i konserwacji został przedstawiony w ustępie Pierwsze uruchomienie, przegląd i konserwacja i oznaczony w następujący sposób: Czynność robocza na rysunkach: Numeracja odpowiada kolejności wykonywanych prac. Ostrzeżenie przed szkodami rzeczowymi i zagrożeniem dla środowiska Obszar będący pod napięciem Zwrócić szczególną uwagę. Symbol Znaczenie Przebieg pracy wymagany podczas pierwszego uruchamiania Czynności niewymagane podczas pierwszego uruchamiania Przebieg pracy wymagany podczas przeglądu Czynności niewymagane podczas przeglądu Przebieg pracy wymagany podczas konserwacji Czynności niewymagane podczas konserwacji Podzespół musi zostać zablokowany (słychać zatrzaśnięcie). albo Sygnał dźwiękowy Zamontować nowy podzespół. albo W połączeniu z narzędziem: wyczyścić powierzchnię. Fachowo zutylizować podzespół. Oddać podzespół do utylizacji w punkcie odbioru. Nie wyrzucać podzespołu razem z odpadami z gospodarstwa domowego. 4

5 Zastosowanie zgodne z przeznaczeniem Informacja Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach wg EN 12828/DIN 1988 lub instalacjach solarnych wg EN 12977, uwzględniając odpowiednie instrukcje montażu, serwisu i obsługi. Pojemnościowe podgrzewacze wody są przeznaczone wyłącznie do gromadzenia i podgrzewania wody o jakości ciepłej wody użytkowej, natomiast zbiorniki buforowe wyłącznie do magazynowania wody o jakości wody grzewczej. W kolektorach słonecznych można stosować wyłącznie czynniki grzewcze dopuszczone przez producenta. Zastosowanie zgodne z przeznaczeniem zakłada, że instalację stacjonarną wykonano w połączeniu z dopuszczonymi komponentami, charakterystycznymi dla danej instalacji. Zastosowanie komercyjne lub przemysłowe w celu innym niż ogrzewanie budynku lub podgrzew ciepłej wody użytkowej nie jest zastosowaniem zgodnym z przeznaczeniem. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Niewłaściwe użycie urządzenia wzgl. niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności. Niewłaściwe użycie ma miejsce również wówczas, gdy zmieniona zostanie funkcja komponentów systemu (np. poprzez bezpośredni podgrzew ciepłej wody użytkowej w kolektorze). Należy przestrzegać przepisów ustawowych, przede wszystkim tych dotyczących higieny wody użytkowej. Informacja Informacja o produkcie Vitocell 140-E, typ SEIC i Vitocell 160-E, typ SESB Solarny podgrzewacz buforowy ze stali do wspomagania ogrzewania w połączeniu z pompami ciepła, instalacjami solarnymi, kotłami grzewczymi olejowymi/gazowymi, kotłami na paliwo stałe i/lub ogrzewaniem elektrycznym z grzałką elektryczną. Z możliwością podłączenia jednego zestawu pompowego Solar-Divicon, typ PS10 (stacja pomp do jednego obiegu kolektora). Z możliwością podłączenia jednego urządzenia Vitotrans 353 Przeznaczony do instalacji zgodnych z normami EN i DIN Vitocell 160-E, typ SESB dodatkowo z urządzeniem warstwowego ładowania do ogrzewania solarnego Pojemność zasobnika, wymiary i masa patrz strona 39. 5

6 Informacje ogólne Przyłącza Przód Tylna ścianka A B A B C D E 6 C D E Zestaw pompowy Solar-Divicon (wyposażenie dodatkowe) A Mocowanie tulei zanurzeniowej (pod izolacją cieplną) B Termometr (do 4 sztuk) C Zasilanie wodą grzewczą G 1 D Ładowanie warstwowe na powrocie G 1 E Powrót wody grzewczej G 1 F G H K L M N O P A Zasilanie wodą grzewczą 1 do obiegów grzewczych/układu odpowietrzania B Zasilanie wodą grzewczą 2 z wytwornicy ciepła C System zacisków do czujnika temperatury wody w podgrzewaczu (za izolacją cieplną) D Mocowanie tulei zanurzeniowej (za izolacją cieplną) E Zasilanie wodą grzewczą 3/powrót wody grzewczej F System zacisków do czujnika temperatury wody w podgrzewaczu 2 i tulei zanurzeniowej (za izolacją cieplną) G Powrót wody grzewczej 2 z obiegów grzewczych H System zacisków do czujnika temperatury wody w podgrzewaczu 3 i tulei zanurzeniowej (za izolacją cieplną) K System zacisków do czujnika temperatury wody w podgrzewaczu 4 (za izolacją cieplną) L Powrót wody grzewczej 3 M Zasilanie wodą grzewczą obiegu solarnego/odpowietrzanie (w przypadku zamontowanego zestawu pompowego Solar-Divicon jako wyposażenia dodatkowego: od przodu podgrzewacza buforowego wody grzewczej) N Powrót wody grzewczej 4 do wytwornicy ciepła/ spustu O Powrót obiegu solarnego (w przypadku zamontowanego zestawu pompowego Solar-Divicon jako wyposażenia dodatkowego: od przodu podgrzewacza buforowego wody grzewczej) P Mocowanie tulei zanurzeniowej (za izolacją cieplną)

7 Informacje ogólne Wskazówki dotyczące ustawienia! Uwaga Działanie mrozu może spowodować uszkodzenie materiału. Podgrzewacz buforowy należy ustawić w pomieszczeniu nieprzewiewnym i zabezpieczonym przed mrozem. Jeżeli pojemnościowy podgrzewacz wody nie jest eksploatowany, a zachodzi niebezpieczeństwo zamarznięcia, należy go opróżnić. W celu swobodnej obsługi regulatora temperatury (jeżeli jest zamontowany) należy zaplanować wystarczający odstęp od ściany. W celu ułatwienia czyszczenia pomieszczenia, podgrzewacz buforowy wody grzewczej powinien być ustawiony na cokole. Ustawianie podgrzewacza z grzałką elektryczną a b Rys. 1 Instrukcja montażu grzałki elektrycznej Zachować minimalną odległość. Wskazówka Nieogrzewany odcinek grzałki wkręcanej zastosowanej przez inwestora musi mieć długość min. 100 mm. Moc grzałki elektrycznej 6 kw 12 kw Wymiar a min. 550 mm min. 750 mm Wymiar b min. 650 mm min. 650 mm 7

8 Prace montażowe Zasobnik bez zamontowanego zestawu pompowego Solar-Divicon wersji z podłączonym zestawem pompowym Solar-Divicon (wyposażenie dodatkowe) patrz strona 16. Ustawianie i wyrównywanie! Uwaga Termoizolacja nie może zetknąć się z otwartym płomieniem. Zachować ostrożność podczas prac spawalniczych i lutowniczych A B Rys x A Woreczek z tabliczką znamionową B Opakowanie z 3 nóżkami regulacyjnymi 3. Wkręcić do oporu nóżki regulacyjne w stałe i przy ich pomocy wypoziomować zasobnik. Wskazówka Nie wykręcać nóżek regulacyjnych na całkowitą wysokość większą niż 35 mm. 5. W przypadku, gdy grzałka elektryczna nie jest zamontowana, uszczelnić przednią mufę dołączoną zatyczką R1½. 8

9 Prace montażowe Zasobnik bez zamontowanego zestawu pompowego (ciąg dalszy) tulei zanurzeniowej (jeżeli jest na wyposażeniu) i czujnika temperatury wody w podgrzewaczu A 7. Rys. 3 Przeprowadzić czujnik termometru przez listwę maskującą i włożyć termometr. 2. Przeprowadzić górny czujnik termometru przez ucho zaczepu. Włożyć czujnik do oporu do uchwytu zaciskowego. Dokręcić nakrętkę skrzydełkową. Wskazówka Listwa maskująca jest utrzymywana w pozycji pionowej przez nie rozwiniętą kapilarę. Jest to konieczne dla dalszego przebiegu montażu. 3. Kapilary tulei zanurzeniowej poprowadzić w kierunku tylnej ściany. 4. Poluzować nakrętkę. 5. System zacisków osadzić na sworzniach gwintowanych i wyrównać. 6. Dokręcić nakrętki. 7. W zależności od miejsca montażu: Zamocować tuleję zanurzeniową w uchwycie zaciskowym lub wsunąć do oporu w system zacisków A. Czujnik temperatury wody w podgrzewaczu wsunąć do oporu w system zacisków. Wskazówka Nie owijać tulei i czujnika taśmą izolacyjną. Przewody czujników i czujników temperatury wody w podgrzewaczu podczas montażu izolacji cieplnej są prowadzone przez otwory (szczeliny) w tylnej listwie maskującej na zewnątrz. 9

10 Prace montażowe Zasobnik bez zamontowanego zestawu pompowego (ciąg dalszy) wymiennika Vitotrans 2. Rys Rys. 5 Zamontować sworznie na podgrzewaczu. 3. Ręcznie nakręcić nakrętki na sworznie. 2. Zamontować moduł. 10

11 Prace montażowe Zasobnik bez zamontowanego zestawu pompowego (ciąg dalszy) 4. DE F A C B Rys. 6 Podłączyć rurę przyłączeniową zasilania wodą grzewczą A do przyłącza D urządzenia Vitotrans. 2. Podłączyć rurę przyłączeniową powrotu wody grzewczej B do przyłącza E urządzenia Vitotrans. 3. Podłączyć rurę przyłączeniową ładowania warstwowego na powrocie C do przyłącza F urządzenia Vitotrans. 4. Przykręcić rury do przyłączy podgrzewacza. 11

12 Prace montażowe Zasobnik bez zamontowanego zestawu pompowego (ciąg dalszy) płaszcza termoizolacyjnego! Uwaga Termoizolacja nie może zetknąć się z otwartym płomieniem. Zachować ostrożność podczas prac spawalniczych i lutowniczych Wskazówka Do wykonania poniższych prac konieczne są dwie osoby. Przez przyłącza nie mogą się przedostać do wnętrza podgrzewacza żadne resztki włókniny Rys. 7 Z tyłu podgrzewacza: Założyć 6 klamer na prawej i lewej krawędzi płaszcza termoizolacyjnego. Ułożyć płaszcz termoizolacyjny wokół korpusu zasobnika. Wskazówka Zamknąć klamry na pierwszy zatrzask. 3. Spiąć klamry ze sobą do oporu. 4. Zamontować grzałkę elektryczną EHE lub zamknąć otwór zaślepką. 2. W równych odstępach założyć 4 klamry nad i 2 klamry za wymiennikiem Vitotrans. 12

13 Prace montażowe Zasobnik bez zamontowanego zestawu pompowego (ciąg dalszy) listew maskujących 3. A 2. Rys. 8 Dokręcić nakrętki na sworzniach. 2. Zamontować listwę maskującą. Wersja z Vitotrans: Zdjąć listwę maskującą przy szczelinie A i zamontować górną część. 3. Założyć izolację cieplną z tyłu wymiennika Vitotrans. Zwrócić przy tym uwagę na wpust w izolacji. 13

14 Prace montażowe Zasobnik bez zamontowanego zestawu pompowego (ciąg dalszy) A 2. Rys. 9 Na rysunku Vitocell 100-E, typ SEIC, 600 l A Tabliczka znamionowa Zamontować izolację cieplną z przodu wymiennika Vitotrans. 2. Izolację cieplną podgrzewacza lekko docisnąć do przodu. Zmniejszy to odstęp między wymiennikiem Vitotrans i podgrzewaczem. 3. Zamontować tylną listwę maskującą na izolacji. 4. Nakleić tabliczkę znamionową A. 14

15 Prace montażowe Zasobnik bez zamontowanego zestawu pompowego (ciąg dalszy) pokrywy A 2. Rys. 10 A Logo firmy Viessmann króćca odpowietrzającego po stronie solarnej 2. Rys Wsunąć przewód elastyczny do kolanka. Ciąg dalszy na stronie Wkręcić w kolanko korek odpowietrzający. 3. Wsunąć przewód elastyczny do zasilania obiegu solarnego i przykręcić kolanko wraz z uszczelką (uszczelnieniem płaskim). Rurkę odprowadzającą skropliny z odpowietrznika umieścić w naczyniu. 15

16 Prace montażowe Podgrzewacz z zamontowanym zestawem pompowym Solar-Divicon Ustawianie i wyrównywanie A B Rys x A Woreczek z tabliczką znamionową B Opakowanie z 3 nóżkami regulacyjnymi 3. Wkręcić do oporu nóżki regulacyjne w stałe i przy ich pomocy wypoziomować zasobnik. Wskazówka Nie wykręcać nóżek regulacyjnych na całkowitą wysokość większą niż 35 mm. 5. W przypadku, gdy grzałka elektryczna nie jest zamontowana, uszczelnić przednią mufę dołączoną zatyczką R1½. 16

17 Prace montażowe Podgrzewacz z zamontowanym zestawem pompowym (ciąg dalszy) blachy nośnej 2. Rys

18 Prace montażowe Podgrzewacz z zamontowanym zestawem pompowym (ciąg dalszy) Wykonywanie przyłączy po stronie solarnej Rys Zdjąć dolne rury. 3. Zamontować rury. 2. Obrócić rury w przód aż do oporu w kierunku przedniej nóżki. 18

19 Prace montażowe Podgrzewacz z zamontowanym zestawem pompowym (ciąg dalszy) Rys. 15 Wsunąć przewód elastyczny do kolanka. 2. Wkręcić w kolanko korek odpowietrzający. 4. Zamontować rurę do zasilania obiegu solarnego. 5. Zamontować rurę do powrotu do obiegu solarnego. 3. Wsunąć przewód elastyczny do zasilania obiegu solarnego i przykręcić kolanko wraz z uszczelką (uszczelnieniem płaskim). 19

20 Prace montażowe Podgrzewacz z zamontowanym zestawem pompowym (ciąg dalszy) zestawu pompowego Solar-Divicon Instrukcja montażu rozdzielacza Solar-Divicon! Uwaga Przewody elektryczne mogą zostać uszkodzone przez gorące podzespoły. Zapewnić odpowiednią izolację cieplną między przewodami elektrycznymi a rurami przewodzącymi ciepło Rys. 16 Podłączanie zestawu pompowego Solar-Divicon po stronie obiegu solarnego i kontrola szczelności! 20 Uwaga Po zamontowaniu izolacji cieplnej i pokrywy termoizolacyjnej złącza śrubowe nie są już widoczne. Przed montażem izolacji cieplnej należy wykonać następujące czynności. po stronie solarnej Dopuszczalna temperatura 140 C Dopuszczalne ciśnienie robocze Ciśnienie kontrolne Wskazówka Ułożenie przyłączy patrz strona bar (1 MPa) 16 bar (1,6 MPa)

21 Prace montażowe Podgrzewacz z zamontowanym zestawem pompowym (ciąg dalszy) Podłączyć wszystkie przewody rurowe za pomocą połączeń, które można rozłączyć. 2. Napełnianie instalacji po stronie solarnej. 3. Należy sprawdzić szczelność wszystkich złączy śrubowych po stronie solarnej, włącznie z przyłączami na spodzie zasobnika. Instrukcja serwisu kolektora słonecznego pokrywy termoizolacyjnej Rys

22 Prace montażowe Podgrzewacz z zamontowanym zestawem pompowym (ciąg dalszy) tulei zanurzeniowej (jeżeli jest na wyposażeniu) i czujnika temperatury wody w podgrzewaczu A 7. Rys. 18 Przeprowadzić czujnik termometru przez uchwyt i włożyć termometr. 2. Przeprowadzić górny czujnik termometru przez ucho zaczepu. Włożyć czujnik do oporu do uchwytu zaciskowego. Dokręcić nakrętkę skrzydełkową. Wskazówka Osłona jest podtrzymywana w pozycji pionowej na podgrzewaczu buforowym wody grzewczej przez nie rozwiniętą kapilarę. Jest to konieczne dla dalszego przebiegu montażu. 3. Kapilary tulei zanurzeniowej poprowadzić w kierunku tylnej ściany. 6. Dokręcić nakrętki. 7. W zależności od miejsca montażu: Zamocować tuleję zanurzeniową w uchwycie zaciskowym lub wsunąć do oporu w system zacisków A. Czujnik temperatury wody w podgrzewaczu wsunąć do oporu w system zacisków. Wskazówka Nie owijać tulei i czujnika taśmą izolacyjną. Przewody czujników i czujników temperatury wody w podgrzewaczu podczas montażu izolacji cieplnej są prowadzone przez otwory (szczeliny) w tylnej listwie maskującej na zewnątrz. 8. Zamontować uchwyt z termometrami. 4. Poluzować nakrętkę. 5. System zacisków osadzić na sworzniach gwintowanych i wyrównać. 22

23 Prace montażowe Podgrzewacz z zamontowanym zestawem pompowym (ciąg dalszy) wymiennika Vitotrans 2. Rys Rys. 20 Zamontować sworznie na podgrzewaczu. 3. Ręcznie nakręcić nakrętki na sworznie. 2. Zamontować moduł. 23

24 Prace montażowe Podgrzewacz z zamontowanym zestawem pompowym (ciąg dalszy) 4. DE F A C B Rys. 21 Podłączyć rurę przyłączeniową zasilania wodą grzewczą A do przyłącza D urządzenia Vitotrans. 2. Podłączyć rurę przyłączeniową powrotu wody grzewczej B do przyłącza E urządzenia Vitotrans. 3. Podłączyć rurę przyłączeniową ładowania warstwowego na powrocie C do przyłącza F urządzenia Vitotrans. 4. Podłączyć rury do przyłączy podgrzewacza. płaszcza termoizolacyjnego! Uwaga Termoizolacja nie może zetknąć się z otwartym płomieniem. Zachować ostrożność podczas prac spawalniczych i lutowniczych Wskazówka Do wykonania poniższych prac konieczne są dwie osoby. Przez przyłącza nie mogą się przedostać do wnętrza podgrzewacza żadne resztki włókniny. 24

25 Prace montażowe Podgrzewacz z zamontowanym zestawem pompowym (ciąg dalszy) Rys. 22 Z tyłu podgrzewacza: Założyć 6 klamer na prawej i lewej krawędzi płaszcza termoizolacyjnego. Ułożyć płaszcz termoizolacyjny wokół korpusu zasobnika. Wskazówka Zamknąć klamry na pierwszy zatrzask. 3. Spiąć klamry ze sobą do oporu. 4. Zamontować grzałkę elektryczną EHE lub zamknąć otwór zaślepką. 2. W równych odstępach założyć klamry między zestawem pompowym Solar-Divicon i wymiennikiem Vitotrans. 25

26 Prace montażowe Podgrzewacz z zamontowanym zestawem pompowym (ciąg dalszy) listew maskujących D C 3. A B 6. Rys Na rysunku Vitocell 100-E, typ SEIC, 600 l D Tabliczka znamionowa Dokręcić nakrętki na sworzniach. 2. Zamontować izolację cieplną z przodu wymiennika Vitotrans. 3. Przednią listwę maskującą przygotować i zamontować zgodnie z poniższą tabelą. 4. Zamontować tylną listwę maskującą na izolacji. 5. Nakleić tabliczkę znamionową D. 6. Docisnąć izolację cieplną do przodu. W ten sposób zmniejszy się odstęp od zamontowanych modułów. Przygotowanie przedniej listwy maskującej Pojemność podgrzewacza Tylko z zestawem pompowym Solar-Divicon 600 l Wyjąć listwę maskującą przy szczelinie A. Zastosować część B. 750 l Wyjąć listwę maskującą przy szczelinie A. Zastosować część B. Dostarczoną razem z zestawem przyłączeniowym część C skrócić do 300 mm i zastosować. 950 l Wyjąć listwę maskującą przy szczelinie A. Zastosować część B. Nie skracać dostarczonej z zestawem przyłączeniowym części C. Z Vitotrans i Solar-Divicon Nie stosować żadnej listwy maskującej. Dostarczoną razem z zestawem przyłączeniowym część C skrócić do 300 mm i zastosować. Nie skracać dostarczonej z zestawem przyłączeniowym części C. 26

27 Prace montażowe Podgrzewacz z zamontowanym zestawem pompowym (ciąg dalszy) pokrywy A 2. Rys. 24 A Pokrywa Podłączanie po stronie wody grzewczej Regulator temperatury i zabezpieczający ogranicznik temperatury muszą być tak ustawione, żeby temperatura wody grzewczej w pojemnościowym podgrzewaczu wody nie przekraczała 110ºC. Podłączyć wszystkie przewody rurowe za pomocą połączeń, które można rozłączyć. Dopuszczalne wartości temperatury po stronie solarnej 140 C po stronie wody grzewczej 110 C Dopuszczalne ciśnienie robocze po stronie solarnej po stronie wody grzewczej Ciśnienie kontrolne po stronie solarnej po stronie wody grzewczej 10 bar (1,0 MPa) 3 bar (0,3 MPa) 16 bar (1,6 MPa) 4,8 bar (0,48 MPa) Wskazówka Ułożenie przyłączy patrz strona 6. Przewody zasilające układać pod kątem w górę. W najwyższym miejscu założyć zawór odpowietrzający. 2. Zamontować układ regulujący dostawę ciepła. 3. Jeżeli instalacja nie posiada zabezpieczającego ogranicznika temperatury o sprawdzonych podzespołach, należy go dodatkowo zamontować. Ponadto zastosować urządzenie uniwersalne TR/STB (czujnik temperatury i zabezpieczający ogranicznik temperatury). 4. Zamknąć wszystkie niewykorzystane przyłącza korkami lub zaślepkami. 27

28 Prace montażowe Przyłączanie uziemienia Uziemienie wykonać zgodnie z Technicznymi Warunkami Przyłączeniowymi (TWP) lokalnego zakładu energetycznego i przepisami VDE (Niemcy). c: Uziemienie wykonać zgodnie z technicznymi przepisami miejscowego ZE oraz przepisami SEV. 28

29 Odpowietrzanie po stronie solarnej Pierwsze uruchomienie, przegląd, konserwacja A Rys. 25 Otworzyć i rozciągnąć klamry. 2. Izolację cieplną pociągnąć lekko w bok. Odkręcić korek odpowietrzający A po stronie solarnej. 3. Ponownie zamknąć izolację cieplną. Założyć izolację cieplną z tyłu wymiennika Vitotrans. Zwrócić przy tym uwagę na wpust w izolacji. Wskazówka Jeśli na powierzchni termoizolacji pojawiają się białe załamania, można je usunąć za pomocą gorącego powietrza (np. suszarką do włosów). 29

30 Pierwsze uruchomienie, przegląd, konserwacja Odpowietrzanie po stronie solarnej (ciąg dalszy) 30

31 Przegląd podzespołów Wykazy części Do zamówienia części konieczne są następujące dane: nr fabryczny (patrz tabliczka znamionowa A) Podzespół (z listy części zamiennych) Numer pozycji części w obrębie danego podzespołu (z listy części zamiennych) A B C Części zamienne Rys. 26 D A Tabliczka znamionowa B Izolacja cieplna C Podgrzewacz D Zestaw do orurowania (wyposażenie dodatkowe) 31

32 Wykazy części Izolacja cieplna Części zamienne Rys Na rysunku Vitocell 100-E, typ SEIC, 750 l 32

33 Wykazy części Izolacja cieplna (ciąg dalszy) Poz. Nazwa 0001 Klamry (6 szt.) 0002 Płaszcz termoizolacyjny prawy 0003 Płaszcz termoizolacyjny lewy 0004 Mata termoizolacyjna górna 0005 Mata termoizolacyjna dolna 0006 Pokrywa 0007 Listwa maskująca przednia 0008 Osłona termometru, szara 0009 Termometr 30 do 120 C 0010 Listwa maskująca tylna 0011 Rozeta (2 szt.) 0012 Pokrywa z logo firmy 0013 Rozety bez otworu 0014 Profil ochronny, dolny 0015 Osłona 0016 Kołpak termoizolacyjny Części zamienne 33

34 Wykazy części Podgrzewacz Części zamienne Rys

35 Wykazy części Podgrzewacz (ciąg dalszy) Poz. Nazwa 0001 Nóżka regulacyjna 0002 Uchwyt zaciskowy 0003 Tabliczka znamionowa 0004 Korek spustowy G ½ 0005 Kolanko G 1 - Rp ½ 0006 Przewód odpowietrzający 0007 Zatyczka 0008 System zacisków do systemu rejestrowania temperatury 0009 Kolanko rurowe z uszczelkami 0010 Zaślepka 0011 Instrukcja montażu i serwisu Części zamienne 35

36 Wykazy części Zestaw do orurowania (wyposażenie dodatkowe) Części zamienne Rys

37 Wykazy części Zestaw do orurowania (wyposażenie dodatkowe) (ciąg dalszy) Poz. Nazwa 0001 Blacha z nitem 0002 Uchwyt EPP z termometrem 0003 Zestaw mocujący 0004 Rura do zasilania 0005 Rura do powrotu 0006 Trzpień 0007 Listwa maskująca Części zamienne 37

38 Protokoły Protokoły Pierwsze uruchomienie Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: Załącznik przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: 38

39 Dane techniczne Dane techniczne Podgrzewacz Vitocell 140-E Vitocell 160-E Pojemność podgrzewacza l Nr rejestrowy DIN 9W264E 9W265E Ilość ciepła dyżurnego zgodnie z normą EN : 2006 Q ST przy różnicy temp. 45 K Wymiary Długość (7) kwh/24 h 2,10 2,25 2,45 2,25 2,45 z termoizolacją mm bez izolacji cieplnej mm Szerokość mm Wysokość z termoizolacją mm bez izolacji cieplnej mm Wymiar przechylenia bez izolacji cieplnej i nóżek regulacyjnych Masa mm z termoizolacją kg bez izolacji cieplnej kg Przyłącza (gwint zewnętrzny) Zasilanie wodą grzewczą i powrót wody grzewczej Zasilanie i powrót wody grzewczej (instalacja solarna) R G Pojemność części dyżurnej V aux l Pojemność części solarnej V sol l Załącznik 39

40 Dane techniczne Dane techniczne (ciąg dalszy) Grzałka elektryczna Moc znamionowa przy pracy normalnej kw Napięcie znamionowe 3/N/PE 400 V/50 Hz Natężenie znamionowe A 8,7 8,7 8,7 17,4 17,4 17,4 Typ SEIC (600 l) Czas podgrzewu z 10 do 60 C h 8,5 4,2 2,8 4,2 2,1 1,4 Objętość możliwa do podgrzania przy pomocy grzałki elektrycznej Typ SEIC (750 l) l Czas podgrzewu z 10 do 60 C h 10,9 5,4 3,6 5,4 2,7 1,8 Objętość możliwa do podgrzania przy pomocy grzałki elektrycznej Typ SEIC (950 l) l Czas podgrzewu z 10 do 60 C h 12,5 6,3 4,2 6,3 3,1 2,1 Objętość możliwa do podgrzania przy pomocy grzałki elektrycznej Typ SESB (750 l) l Czas podgrzewu z 10 do 60 C h 10,9 5,4 3,6 5,4 2,7 1,8 Objętość możliwa do podgrzania przy pomocy grzałki elektrycznej Typ SESB (950 l) l Czas podgrzewu z 10 do 60 C h 12,5 6,3 4,2 6,3 3,1 2,1 Objętość możliwa do podgrzania przy pomocy grzałki elektrycznej l Załącznik 40

41 Ostateczne wyłączenie z eksploatacji i utylizacja Usuwanie odpadów Produkty firmy Viessmann można poddać recyklingowi. Podzespołów i materiałów eksploatacyjnych instalacji nie wolno wyrzucać do odpadów komunalnych. Aby wyłączyć instalację z eksploatacji, odłączyć zasilanie elektryczne i odczekać, aż podzespoły wystygną. Wszystkie podzespoły muszą być fachowo zutylizowane. DE: Zalecamy skorzystanie z systemu usuwania odpadów zorganizowanego przez firmę Viessmann. Materiały eksploatacyjne (np. czynniki grzewcze) można utylizować razem z odpadami komunalnymi. Dalsze informacje dostępne są w przedstawicielstwach firmy Viessmann. Załącznik 41

42 Poświadczenia Deklaracja zgodności My, firma Viessmann Werke GmbH & Co KG, D Allendorf, oświadczamy z całą odpowiedzialnością, że wyroby Vitocell 140-E i Vitocell 160-E są zgodne z następującymi normami: DIN 4753 EN 12897: 2006 Normatywy AD2000 Wyroby te są oznakowane symbolem CE-0036 zgodnie z postanowieniami zawartymi w poniższych dyrektywach: 97/23/WE Dane zgodne z dyrektywą dot. urządzeń ciśnieniowych (97/23/WE): ogrzewane urządzenie ciśnieniowe (zabezpieczone przed przegrzaniem) Udział wody grzewczej wg artykułu 3, punkt (3) Udział solarny wg kategorii II, wykres 5 Moduły B i C 1 zgodnie z załącznikiem III Materiały zgodnie z normą AD2000 według ekspertyzy indywidualnej i załącznika I, 4.2, b) Stopień korozji według załącznika I, 2.2 i normy AD2000 Urządzenie ciśnieniowe zostało sprawdzone bez wyposażenia (urządzenia zabezpieczającego). Przed ustawieniem i pierwszym uruchomieniem urządzenie ciśnieniowe należy wyposażyć zgodnie z lokalnymi przepisami. Allendorf, dnia 7 stycznia 2016 r. Viessmann Werke GmbH & Co KG z up. Manfred Sommer Załącznik 42

43 Wykaz haseł Wykaz haseł C Czujnik temperatury wody w podgrzewaczu... 9, 22 D Dane techniczne G Grzałka elektryczna...7, 40 I Informacja o produkcie...5 K Króciec odpowietrzający po stronie solarnej M wymiennika Vitotrans... 10, 23 zestawu pompowego Solar-Divicon O Odpowietrzanie po stronie solarnej...29 P Podłączanie po stronie solarnej...18 Po stronie wody grzewczej...27 Podłączanie po stronie wody grzewczej Przyłącza...6 Przyłącza po stronie solarnej T Tuleja zanurzeniowa... 9, 22 U Ustawianie podgrzewacza... 7 W Wykaz części Z Zastosowanie zgodne z przeznaczeniem

44 44 Wskazówka dotycząca ważności Nr fabryczny: Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (801) (32) mail: serwis@viessmann.pl Zmiany techniczne zastrzeżone!
