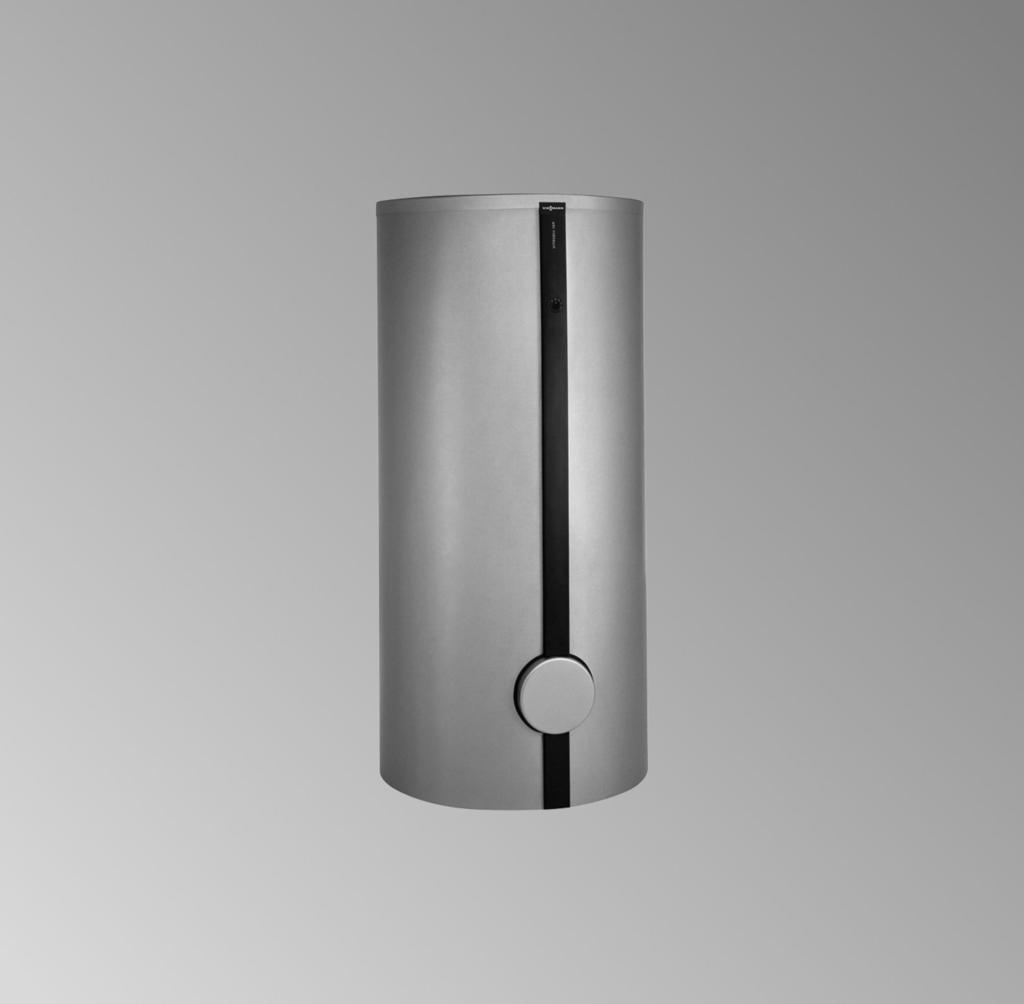

1 Instrukcja serwisowa dla wykwalifikowanego personelu VIESMANN Vitocell 100-L Typ CVL, CVLA Zasobnik dla instalacji ciepłej wody użytkowej w systemie ładowania warstwowego Pojemność od 500 do 950 l Wskazówki dotyczące ważności, patrz ostatnia strona VITOCELL 100-L 8/2017 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki dotyczące bezpieczeństwa eksploatacji Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa! Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia. Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Grupa docelowa Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy podzespołach elektrycznych mogą wykonywać wyłącznie wykwalifikowani elektrycy. Pierwsze uruchomienie powinien przeprowadzić wykonawca instalacji lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Obowiązujące przepisy Krajowe przepisy dotyczące instalacji Ustawowe przepisy bezpieczeństwa i higieny pracy Ustawowe przepisy o ochronie środowiska Przepisy zrzeszeń zawodowo-ubezpieczeniowych Stosowne przepisy bezpieczeństwa norm DIN, EN, DVGW i VDE a ÖNORM, EN i ÖVE c SEV, SUVA, SVTI, SWKI i SVGW. Prace przy instalacji Wyłączyć instalację i sprawdzić brak napięcia w obwodach (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego). Zabezpieczyć instalację przed włączeniem.! Uwaga Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed wykonaniem prac należy dotknąć uziemionych obiektów, np. rur grzewczych lub wodociągowych, w celu odprowadzenia ładunków statycznych. Niebezpieczeństwo Gorące powierzchnie mogą być przyczyną oparzeń. Przed rozpoczęciem prac konserwacyjnych i serwisowych wyłączyć urządzenie i pozostawić do ostygnięcia. Nie dotykać gorących powierzchni nieizolowanych rur i armatury. 2

3 Wskazówki bezpieczeństwa Wskazówki dotyczące bezpieczeństwa eksploatacji (ciąg dalszy) Prace naprawcze! Uwaga Naprawa podzespołów spełniających funkcje zabezpieczające zagraża bezpiecznej eksploatacji instalacji. Uszkodzone podzespoły należy wymieniać na oryginalne części firmy Viessmann. Elementy dodatkowe, części zamienne i szybkozużywalne! Uwaga i szybko zużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż niedopuszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowodować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. 3

4 Spis treści Spis treści 1. Informacja Symbole... 5 Zastosowanie zgodne z przeznaczeniem... 5 Informacje o produkcie Pierwsze uruchomienie, przegląd, konserwacja 3. Listy części zamiennych 500 l 4. Listy części zamiennych 750 i 950 l Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja. 7 Przegląd podzespołów Zasobnik Izolacja cieplna Kołnierz grzałki elektrycznej Kołnierz lancy ładującej Przegląd podzespołów Izolacja cieplna Zasobnik Kołnierz jako wyposażenie dodatkowe grzałki elektrycznej Kołnierz jako wyposażenie dodatkowe z lancą Protokoły Dane techniczne Załącznik Ostateczne wyłączenie z eksploatacji i utylizacja

5 Informacja Symbole Symbol 1. Znaczenie Odsyłacz do innego dokumentu zawierającego dalsze informacje Czynność robocza na rysunkach: Numeracja odpowiada kolejności wykonywanych prac. Ostrzeżenie przed szkodami rzeczowymi i zagrożeniem dla środowiska Obszar będący pod napięciem Zwrócić szczególną uwagę. Przebieg pracy podczas pierwszego uruchamiania, przeglądu technicznego i konserwacji został przedstawiony w ustępie Pierwsze uruchomienie, przegląd i konserwacja i oznaczony w następujący sposób: Symbol Znaczenie Przebieg pracy wymagany podczas pierwszego uruchamiania Czynności niewymagane podczas pierwszego uruchamiania Przebieg pracy wymagany podczas przeglądu Czynności niewymagane podczas przeglądu Przebieg pracy wymagany podczas konserwacji Czynności niewymagane podczas konserwacji Informacja Podzespół musi zostać zablokowany (słychać zatrzaśnięcie). albo Sygnał dźwiękowy Zamontować nowy podzespół. albo W połączeniu z narzędziem: wyczyścić powierzchnię. Fachowo zutylizować podzespół. Oddać podzespół do utylizacji w punkcie odbioru. Nie wyrzucać podzespołu razem z odpadami z gospodarstwa domowego. Zastosowanie zgodne z przeznaczeniem Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach wg EN 12828/DIN 1988 lub instalacjach solarnych wg EN 12977, uwzględniając odpowiednie instrukcje montażu, serwisu i obsługi. Pojemnościowe podgrzewacze wody są przeznaczone wyłącznie do gromadzenia i podgrzewania wody o jakości wody użytkowej, natomiast zbiorniki buforowe wyłącznie do magazynowania wody o jakości wody grzewczej. W kolektorach słonecznych można stosować wyłącznie czynniki grzewcze dopuszczone przez producenta. Zastosowanie zgodne z przeznaczeniem zakłada, że instalację stacjonarną wykonano w połączeniu z dopuszczonymi komponentami, charakterystycznymi dla danej instalacji. Zastosowanie komercyjne lub przemysłowe w celu innym niż ogrzewanie budynku lub podgrzew ciepłej wody użytkowej nie jest zastosowaniem zgodnym z przeznaczeniem. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Niewłaściwe użycie urządzenia wzgl. niefachowa obsługa (np. otwarcie urządzenia przez użytkownika instalacji) jest zabronione i skutkuje wyłączeniem odpowiedzialności. 5

6 Informacja Zastosowanie zgodne z przeznaczeniem (ciąg dalszy) Informacja Niewłaściwe użycie ma miejsce również wówczas, gdy zmieniona zostanie funkcja komponentów systemu (np. poprzez bezpośredni podgrzew ciepłej wody użytkowej w kolektorze). Informacje o produkcie Należy przestrzegać przepisów ustawowych, przede wszystkim tych dotyczących higieny wody użytkowej. Emaliowany zasobnik ciepłej wody użytkowej w połączeniu z zestawem wymienników ciepła Vitotrans 222 (lub innych systemów zasilania) lub z lancą do podgrzewu ciepłej wody użytkowej w połączeniu z pompą ciepła. Dodatkowo możliwe jest zastosowanie grzałki elektrycznej. Pojemność: 500, 750 i 950 l Przeznaczony do instalacji zgodnych z normami DIN 1988, EN i DIN

7 Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja Czynności robocze przy pierwszym uruchomieniu Czynności robocze podczas przeglądu technicznego Czynności robocze przy konserwacji Strona 1. Napełnianie zasobnika - informacje ogólne Przeglądy i konserwacja Wyłączanie instalacji z eksploatacji 4. Kontrola działania zaworów bezpieczeństwa 5. Kontrola prądu anody ochronnej za pomocą przyrządu do kontroli anod Czyszczenie wnętrza zasobnika Kontrola i wymiana (w razie konieczności) anody magnezowej Ponowne uruchomienie zasobnika Kontrola szczelności przyłączy po stronie wody 7

8 Pierwsze uruchomienie, przegląd, konserwacja Napełnianie zasobnika - informacje ogólne 1. Napełnić zasobnik po stronie ciepłej wody użytkowej. Wskazówka Jeżeli zasobnik znajduje się pod ciśnieniem, dokręcić pokrywę kołnierzową z momentem obrotowym wynoszącym 25 Nm. 2. Sprawdzić szczelność złączy śrubowych po stronie ciepłej wody użytkowej i w razie potrzeby dokręcić. 3. Sprawdzić działanie zaworów bezpieczeństwa według danych producenta. Przeglądy i konserwacja Zgodnie z normą DIN 1988, najpóźniej w dwa lata po uruchomieniu należy przeprowadzić oględziny i (o ile to konieczne) czyszczenie. Później w razie potrzeby. Wskazówka Dodatkowo zalecamy coroczną kontrolę działania anody magnezowej. Kontrolę działania można wykonać, nie przerywając pracy, dokonując pomiaru prądu ochronnego za pomocą przyrządu do kontroli anod (patrz strona 8). Wyłączanie instalacji z eksploatacji Kontrola działania zaworów bezpieczeństwa Kontrola prądu anody ochronnej za pomocą przyrządu do kontroli anod 500 l 1. Zdjąć pokrywę A, matę termoizolacyjną B i czujnik termometru (jeżeli jest zainstalowany). A B DC 2. Wyciągnąć przewód masowy C z zacisku D. 3. Podłączyć szeregowo przyrząd pomiarowy między przewodem masowym C i zaciskiem D. Natężenie prądu > 0,3 ma: sprawna anoda magnezowa Natężenie prądu < 0,3 ma lub brak: anodę magnezową należy poddać kontroli wzrokowej (patrz strona 11). Rys. 1 8

9 Pierwsze uruchomienie, przegląd, konserwacja Kontrola prądu anody ochronnej za pomocą (ciąg dalszy) 750 i 950 l F G A C D B 1. Zdjąć pokrywę A i kołpak B z termoizolacją C. 2. Zdemontować listwy maskujące D oraz otworzyć i rozsunąć klamry E. 3. Wyciągnąć przewód masowy F z zacisku G. 4. Podłączyć szeregowo przyrząd pomiarowy między przewodem masowym F i zaciskiem G. Natężenie prądu > 0,3 ma: sprawna anoda magnezowa Natężenie prądu < 0,3 ma lub brak: anodę magnezową należy poddać kontroli wzrokowej (patrz strona 11). D Rys. 2 E 9

10 Pierwsze uruchomienie, przegląd, konserwacja 500 l Czyszczenie wnętrza zasobnika B 1x 7x 4. Za pomocą myjki wysokociśnieniowej usunąć luźne osady.! Uwaga Ostrza i ostre krawędzie urządzeń czyszczących mogą uszkodzić powierzchnię wewnętrzną zasobnika. Do czyszczenia wnętrza zasobnika stosować tylko przedmioty z tworzywa sztucznego. A B 5. Osady stałe, które nie dają się usunąć za pomocą myjki wysokociśnieniowej, można usunąć chemicznymi środkami czyszczącymi.! Uwaga Aby uniknąć uszkodzenia materiału, nie stosować środków czyszczących zawierających kwas solny. 8x Niebezpieczeństwo Pozostałości środków czyszczących mogą spowodować zatrucia. Uwzględnić informacje producenta środków czyszczących. Rys Opróżnić zasobnik po stronie ciepłej wody użytkowej. 6. Całkowicie spłukać środek czyszczący. 7. Po zakończeniu czyszczenia starannie wypłukać zasobnik. 2. Zdjąć kołpak A i pokrywę kołnierzową B. 3. Aby do systemu przewodów rurowych nie przedostały się środki czyszczące i zanieczyszczenia, odłączyć zasobnik od systemu przewodów rurowych. 10

11 Czyszczenie wnętrza zasobnika (ciąg dalszy) Pierwsze uruchomienie, przegląd, konserwacja 750 i 950 l A 12x Rys Opróżnić zasobnik po stronie ciepłej wody użytkowej. 2. Zdemontować pokrywę kołnierzową A. 3. Aby do systemu przewodów rurowych nie przedostały się środki czyszczące i zanieczyszczenia, odłączyć zasobnik od systemu przewodów rurowych. 4. Za pomocą myjki wysokociśnieniowej usunąć luźne osady.! Uwaga Ostrza i ostre krawędzie urządzeń czyszczących mogą uszkodzić powierzchnię wewnętrzną zasobnika. Do czyszczenia wnętrza zasobnika stosować tylko przedmioty z tworzywa sztucznego. 5. Osady stałe, które nie dają się usunąć za pomocą myjki wysokociśnieniowej, można usunąć chemicznymi środkami czyszczącymi.! Uwaga Aby uniknąć uszkodzenia materiału, nie stosować środków czyszczących zawierających kwas solny. Niebezpieczeństwo Pozostałości środków czyszczących mogą spowodować zatrucia. Uwzględnić informacje producenta środków czyszczących. 6. Całkowicie spłukać środek czyszczący. 7. Po zakończeniu czyszczenia starannie wypłukać zasobnik. Kontrola i wymiana (w razie konieczności) anody magnezowej Sprawdzić anodę magnezową. W przypadku stwierdzenia zużycia anody do mm 7 zalecamy wymianę anody magnezowej. Wskazówka Dotyczy tylko pojemności 500 l: Przy ograniczonej ilości miejsca można zastosować anodę łańcuchową, dostępną jako wyposażenie dodatkowe. 11

12 Pierwsze uruchomienie, przegląd, konserwacja 500 l Ponowne uruchomienie zasobnika 1. Ponownie podłączyć zasobnik do systemu przewodów rurowych. DC F E B A 1x 7x 2. Założyć nowe uszczelki A na pokrywy kołnierzowe B. 3. Zamontować pokrywę kołnierzową B i przykręcić śruby z maks. momentem dokręcania 25 Nm. 4. Napełnić zasobnik po stronie ciepłej wody użytkowej. Następnie dokręcić pokrywę kołnierzową z maks. momentem dokręcania 25 Nm. 5. Założyć przewód masowy C na zacisk D. 6. Zamontować czujnik termometru (jeżeli jest na wyposażeniu). G B A 7. Założyć matę termoizolacyjną E, pokrywę F i kołpak G. Rys. 5 8x 12

13 Ponowne uruchomienie zasobnika (ciąg dalszy) Pierwsze uruchomienie, przegląd, konserwacja 750 i 950 l C H G 1. Ponownie podłączyć zasobnik do systemu przewodów rurowych. 2. Założyć nową uszczelkę A pokrywy kołnierzowej B. 3. Zamontować pokrywę kołnierzową B i przykręcić śruby z maks. momentem dokręcania 25 Nm. 4. Napełnić zasobnik po stronie ciepłej wody użytkowej. Następnie dokręcić pokrywę kołnierzową z maks. momentem dokręcania 25 Nm. D K Rys. 6 F BA 12x E F 5. Założyć przewód masowy C na zacisk D. 6. Zsunąć klamry E do oporu i założyć listwy maskujące F. 7. Zamontować matę termoizolacyjną G i pokrywę H. 8. Zamontować kołpak K. Kontrola szczelności przyłączy po stronie wody 13

14 Pierwsze uruchomienie, przegląd, konserwacja Kontrola szczelności przyłączy po stronie wody 14

15 Przegląd podzespołów Listy części zamiennych 500 l Do zamówienia części konieczne są następujące dane: Nr fabryczny kotła (patrz tabliczka znamionowa A) Podzespół (z tej listy części) Numer pozycji części w obrębie danego podzespołu (z tej listy części) A B C Rys. 7 D E A Tabliczka znamionowa Vitocell 100-L B Zasobnik C Izolacja cieplna D Kołnierz grzałki elektrycznej E Kołnierz lancy ładującej 15

16 Listy części zamiennych 500 l Zasobnik Rys

17 Listy części zamiennych 500 l Zasobnik (ciąg dalszy) Poz. Część 0001 Nóżka regulacyjna 0002 Uchwyt czujnika 0003 Tabliczka znamionowa 0004 Uszczelka 0005 Kołnierz 0006 Uchwyt zaciskowy 0007 Anoda magnezowa 0008 Ślepy kołnierz z uszczelką 0009 Instrukcja montażu Vitocell100-L 0010 Instrukcja serwisu Vitocell 100-L 17

18 Listy części zamiennych 500 l Izolacja cieplna Rys. 9 18

19 Listy części zamiennych 500 l Izolacja cieplna (ciąg dalszy) Poz. Część 0001 Klamry (6 szt.) 0002 Płaszcz termoizolacyjny prawy 0003 Płaszcz termoizolacyjny lewy 0004 Mata termoizolacyjna górna 0005 Mata termoizolacyjna dolna 0006 Pokrywa 0007 Listwa maskująca 0008 Osłona termometru, szara 0009 Termometr 30 do 120 C 0010 Logo Viessmann (wygięte) 0011 Listwa maskująca 0012 Rozeta (3 szt.) 0013 Kołpak kołnierzowy (kolor srebrny (vitosilber)) 0014 Pokrywa z logo firmy 19

20 Listy części zamiennych 500 l Kołnierz grzałki elektrycznej Rys

21 Listy części zamiennych 500 l Kołnierz grzałki elektrycznej (ciąg dalszy) Poz. Część 0001 Uszczelka 0002 Kołnierz emaliowany do grzałki elektrycznej 0003 Osłona 0004 Instrukcja montażu kołnierza jako wyposażenia dodatkowego i lancy ładującej 21

22 Listy części zamiennych 500 l Kołnierz lancy ładującej Rys

23 Listy części zamiennych 500 l Kołnierz lancy ładującej (ciąg dalszy) Poz. Część 0001 Uszczelka 0002 Pokrywa kołnierzowa 0003 Osłona 0004 Lanca 0005 Pierścień uszczelniający 50 x 3 mm 0006 Instrukcja montażu kołnierza jako wyposażenia dodatkowego i lancy ładującej 23

24 Listy części zamiennych 500 l Kołnierz lancy ładującej (ciąg dalszy) 24

25 Przegląd podzespołów Listy części zamiennych 750 i 950 l Do zamówienia części konieczne są następujące dane: Nr fabryczny kotła (patrz tabliczka znamionowa A) Podzespół (z tej listy części) Numer pozycji części w obrębie danego podzespołu (z tej listy części) A Rys. 12 B C A Tabliczka znamionowa Vitocell 100-L B Izolacja cieplna C Zasobnik 25

26 Listy części zamiennych 750 i 950 l Izolacja cieplna x6 Rys

27 Listy części zamiennych 750 i 950 l Izolacja cieplna (ciąg dalszy) Poz. Część 0001 Klamry (6 sztuk) 0002 Płaszcz termoizolacyjny lewy 0003 Płaszcz termoizolacyjny, prawy 0004 Mata termoizolacyjna górna 0005 Mata termoizolacyjna dolna 0006 Pokrywa 0007 Listwa maskująca przednia 0008 Osłona termometru 0009 Termometr 30 do 120 C 0010 Listwa maskująca tylna 0011 Pokrywa z logo firmy 0012 Profil ochronny, dolny 0013 Kołpak kołnierzowy 27

28 Listy części zamiennych 750 i 950 l Zasobnik Rys

29 Listy części zamiennych 750 i 950 l Zasobnik (ciąg dalszy) Poz. Część 0001 Nóżka regulacyjna 0002 System zacisków do systemu rejestrowania temperatury 0003 Tabliczka znamionowa Vitocell Instrukcja montażu 0005 Instrukcja serwisu 0006 Kołnierz DN 180 z uszczelką 0007 Uszczelka DN Ślepy kołnierz z uszczelką 0009 Uszczelka 0010 Uchwyt zaciskowy 0011 Anoda magnezowa 29

30 Listy części zamiennych 750 i 950 l Kołnierz jako wyposażenie dodatkowe grzałki elektrycznej Rys

31 Kołnierz jako wyposażenie dodatkowe grzałki (ciąg dalszy) Listy części zamiennych 750 i 950 l Poz. Część 0001 Uszczelka 0002 Kołnierz DN 180 z uszczelką i instrukcja montażu 0003 Osłona 0004 Instrukcja montażu 31

32 Listy części zamiennych 750 i 950 l Kołnierz jako wyposażenie dodatkowe z lancą Rys

33 Kołnierz jako wyposażenie dodatkowe z lancą (ciąg dalszy) Listy części zamiennych 750 i 950 l Poz. Część 0001 Uszczelka DN Kołnierz DN 180 do lancy 0003 Pokrywa, lanca 0004 Lanca 0005 Pierścień uszczelniający 50 x Zatyczka 0007 Instrukcja montażu kołnierza jako wyposażenia dodatkowego i lancy ładującej 33

34 Protokoły Protokoły Pierwsze uruchomienie Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: Załącznik przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: 34

35 Dane techniczne Dane techniczne Vitocell 100-L Typ CVL CVLA CVLA Pojemność zasobnika l Numer rejestrowy DIN 9W Złożono wniosek Ilość ciepła dyżurnego q BS przy różnicy temperatur 45 K (parametry znormalizowane wg EN 12897:2016) Wymiary kwh/ 24 h 1,95 2,28 2,48 Długość a (7) Bez izolacji cieplnej mm Z izolacją cieplną mm Szerokość b Bez izolacji cieplnej mm Z izolacją cieplną mm Wysokość c Bez izolacji cieplnej mm Z izolacją cieplną mm Wymiar przechylenia Bez izolacji cieplnej mm Ciężar Zasobnik Bez izolacji cieplnej kg Przyłącza (gwint zewnętrzny) Wlot ciepłej wody użytkowej od strony wymiennika ciepła Z izolacją cieplną kg R Zimna, ciepła woda użytkowa R Przewód cyrkulacyjny, spust R 1¼ 1¼ 1¼ Grzałka elektryczna do montażu w Vitocell o poj. 500 l Moc znamionowa przy pracy normalnej/szybkim podgrzewie kw Rodzaj prądu i napięcie znamionowe 3/N/PE 400 V/50 Hz Natężenie znamionowe A 8,7 Czas podgrzewu z 10 do 60 C przy pojemności zasobnika: 500 l h 12,6 6,3 4,2 Załącznik Grzałka elektryczna w razie potrzeby w połączeniu z lancą do montażu w Vitocell o poj. 750 lub 950 l Moc znamionowa przy pracy normalnej/szybkim podgrzewie kw Rodzaj prądu i napięcie znamionowe 1/N/PE 230 V 3/N/PE 380 V, L 3/N/PE 380 V, Prąd znamionowy A 8,7 17,4 8, ,3 Czas podgrzewu z 10 do 60 C przy pojemności zasobnika: 750 l h 16,30 8,15 5,43 8,15 4,07 2, l h 20,65 10,32 6,88 10,32 5,16 3,44 35

36 Załącznik Ostateczne wyłączenie z eksploatacji i utylizacja Produkty firmy Viessmann można poddać recyklingowi. Podzespołów i materiałów eksploatacyjnych instalacji nie wolno wyrzucać do odpadów komunalnych. Aby wyłączyć instalację z eksploatacji, odłączyć zasilanie elektryczne i odczekać, aż podzespoły wystygną. Wszystkie podzespoły muszą być fachowo zutylizowane. DE: Zalecamy skorzystanie z systemu usuwania odpadów zorganizowanego przez firmę Viessmann. Materiały eksploatacyjne (np. czynniki grzewcze) można utylizować razem z odpadami komunalnymi. Dalsze informacje dostępne są w przedstawicielstwach firmy Viessmann. 36 Wskazówka dotycząca ważności fabryczny urządzenia Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (801) (32) mail: serwis@viessmann.pl Zmiany techniczne zastrzeżone!
