1 Nr rej: 4024/12 BIURO PROJEKTÓW GOSPODARKI WODNO - ŚCIEKOWEJ "HYDROSAN" spółka z o.o. ul.sienkiewicza Gliwice KOSZTORYS NR. 155/2012 Przedmiar Robót Inwestycja: Budowa sieci wodociągowej i kanalizacji sanitarnej dla budynków połoŝonych w rejonie ul. Pochyłej w Bytomiu Stolarzowicach Obiekt: Umocnienie skarpy, przepust DN500. Nr kodu: BranŜa: technologiczna Inwestor: Bytomskie Przedsiębiorstwo Komunalne Sp. z o.o. Pl. Kościuszki 11, Bytom Na kwotę: ,01 zł Słownie: dwadzieścia dziewięć tysięcy siedemdziesiąt pięć złoty 01/100 Opracował : mgr inŝ. Marcin Karcewicz Podpis: Projektant: mgr inŝ. Dawid Kościański Podpis:

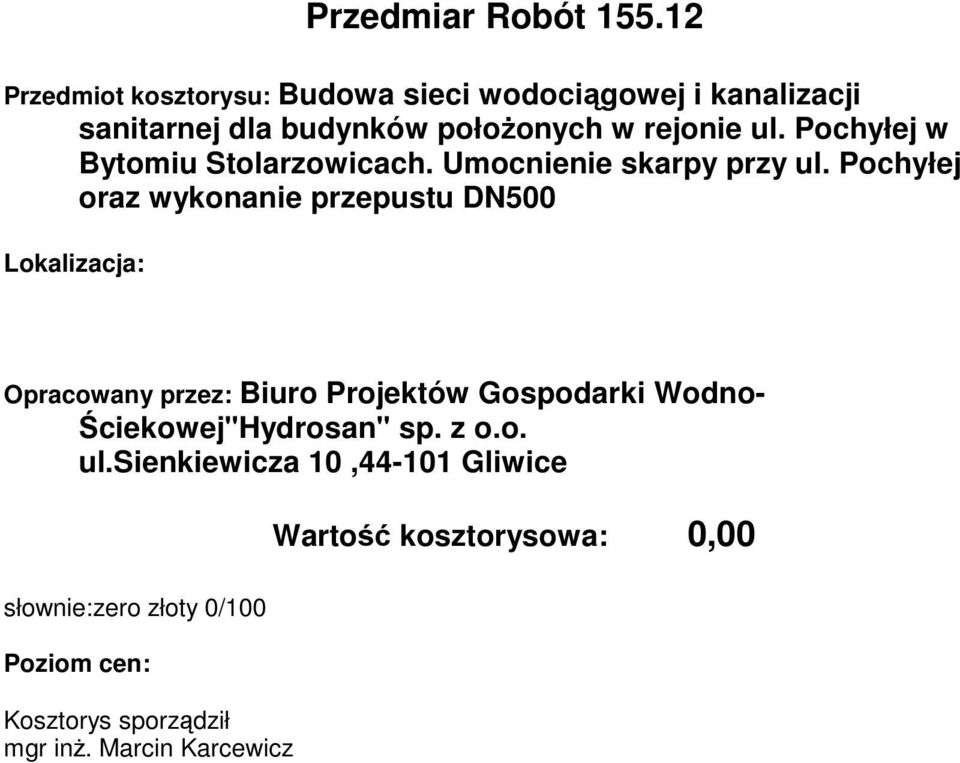

2 Przedmiar Robót Przedmiot kosztorysu: Budowa sieci wodociągowej i kanalizacji sanitarnej dla budynków połoŝonych w rejonie ul. Pochyłej w Bytomiu Stolarzowicach. Umocnienie skarpy przy ul. Pochyłej oraz wykonanie przepustu DN500 Lokalizacja: Opracowany przez: Biuro Projektów Gospodarki Wodno- Ściekowej"Hydrosan" sp. z o.o. ul.sienkiewicza 10, Gliwice Wartość kosztorysowa: 0,00 słownie:zero złoty 0/100 Poziom cen: Kosztorys sporządził mgr inŝ. Marcin Karcewicz Data:

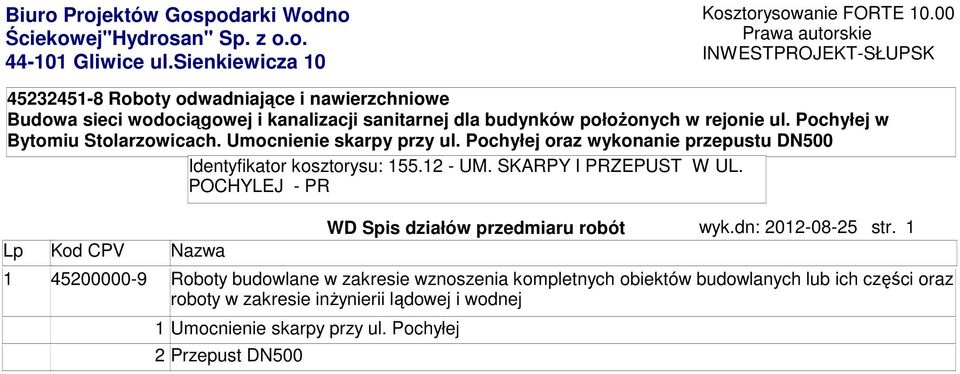

3 Biuro Projektów Gospodarki Wodno Ściekowej"Hydrosan" Sp. z o.o Gliwice ul.sienkiewicza 10 Kosztorysowanie FORTE Prawa autorskie INWESTPROJEKT-SŁUPSK Roboty odwadniające i nawierzchniowe Budowa sieci wodociągowej i kanalizacji sanitarnej dla budynków połoŝonych w rejonie ul. Pochyłej w Bytomiu Stolarzowicach. Umocnienie skarpy przy ul. Pochyłej oraz wykonanie przepustu DN500 Identyfikator kosztorysu: UM. SKARPY I PRZEPUST W UL. POCHYLEJ - PR Lp Kod CPV Nazwa WD Spis działów przedmiaru robót wyk.dn: str Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inŝynierii lądowej i wodnej 1 Umocnienie skarpy przy ul. Pochyłej 2 Przepust DN500

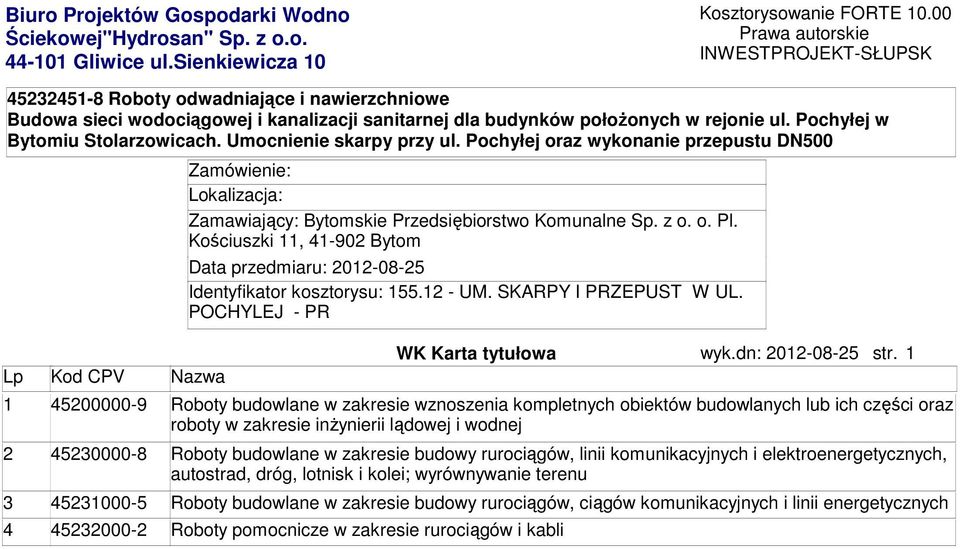

4 Biuro Projektów Gospodarki Wodno Ściekowej"Hydrosan" Sp. z o.o Gliwice ul.sienkiewicza 10 Kosztorysowanie FORTE Prawa autorskie INWESTPROJEKT-SŁUPSK Roboty odwadniające i nawierzchniowe Budowa sieci wodociągowej i kanalizacji sanitarnej dla budynków połoŝonych w rejonie ul. Pochyłej w Bytomiu Stolarzowicach. Umocnienie skarpy przy ul. Pochyłej oraz wykonanie przepustu DN500 Lp Kod CPV Nazwa Zamówienie: Lokalizacja: Zamawiający: Bytomskie Przedsiębiorstwo Komunalne Sp. z o. o. Pl. Kościuszki 11, Bytom Data przedmiaru: Identyfikator kosztorysu: UM. SKARPY I PRZEPUST W UL. POCHYLEJ - PR WK Karta tytułowa wyk.dn: str Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inŝynierii lądowej i wodnej Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i kolei; wyrównywanie terenu Roboty budowlane w zakresie budowy rurociągów, ciągów komunikacyjnych i linii energetycznych Roboty pomocnicze w zakresie rurociągów i kabli

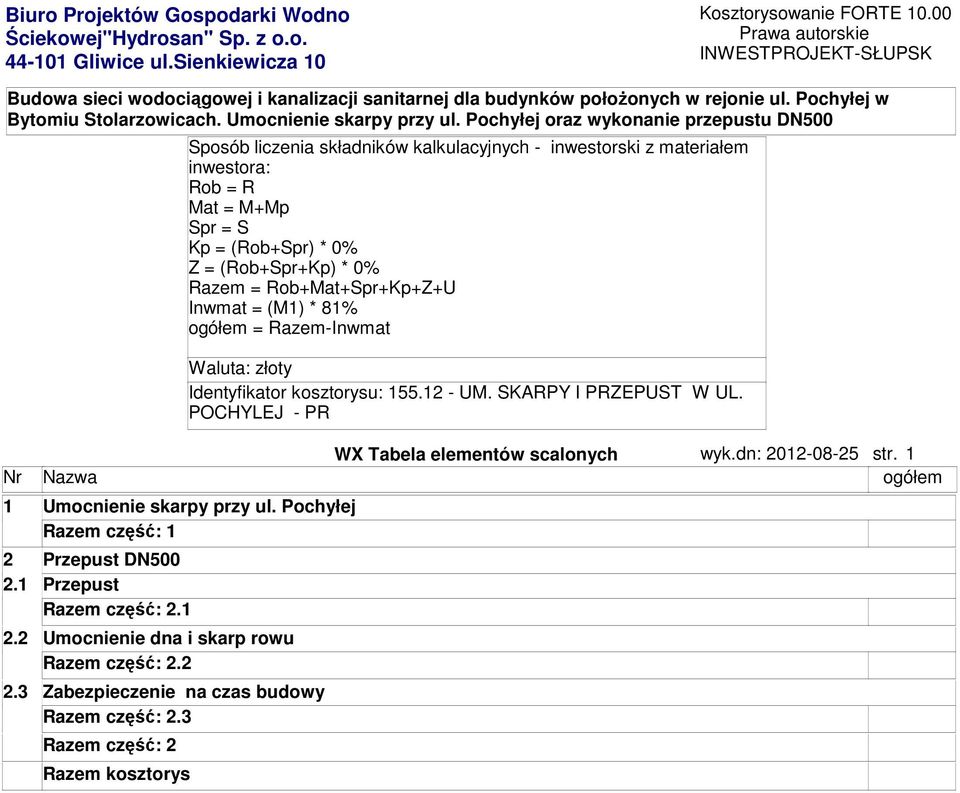

5 Biuro Projektów Gospodarki Wodno Ściekowej"Hydrosan" Sp. z o.o Gliwice ul.sienkiewicza 10 Kosztorysowanie FORTE Prawa autorskie INWESTPROJEKT-SŁUPSK Budowa sieci wodociągowej i kanalizacji sanitarnej dla budynków połoŝonych w rejonie ul. Pochyłej w Bytomiu Stolarzowicach. Umocnienie skarpy przy ul. Pochyłej oraz wykonanie przepustu DN500 Sposób liczenia składników kalkulacyjnych - inwestorski z materiałem inwestora: Rob = R Mat = M+Mp Spr = S Kp = (Rob+Spr) * 0% Z = (Rob+Spr+Kp) * 0% Razem = Rob+Mat+Spr+Kp+Z+U Inwmat = (M1) * 81% ogółem = Razem-Inwmat Waluta: złoty Identyfikator kosztorysu: UM. SKARPY I PRZEPUST W UL. POCHYLEJ - PR WX Tabela elementów scalonych wyk.dn: str. 1 Nr Nazwa ogółem Umocnienie skarpy przy ul. Pochyłej Razem część: 1 Przepust DN500 Przepust Razem część: 2.1 Umocnienie dna i skarp rowu Razem część: 2.2 Zabezpieczenie na czas budowy Razem część: 2.3 Razem część: 2 Razem kosztorys

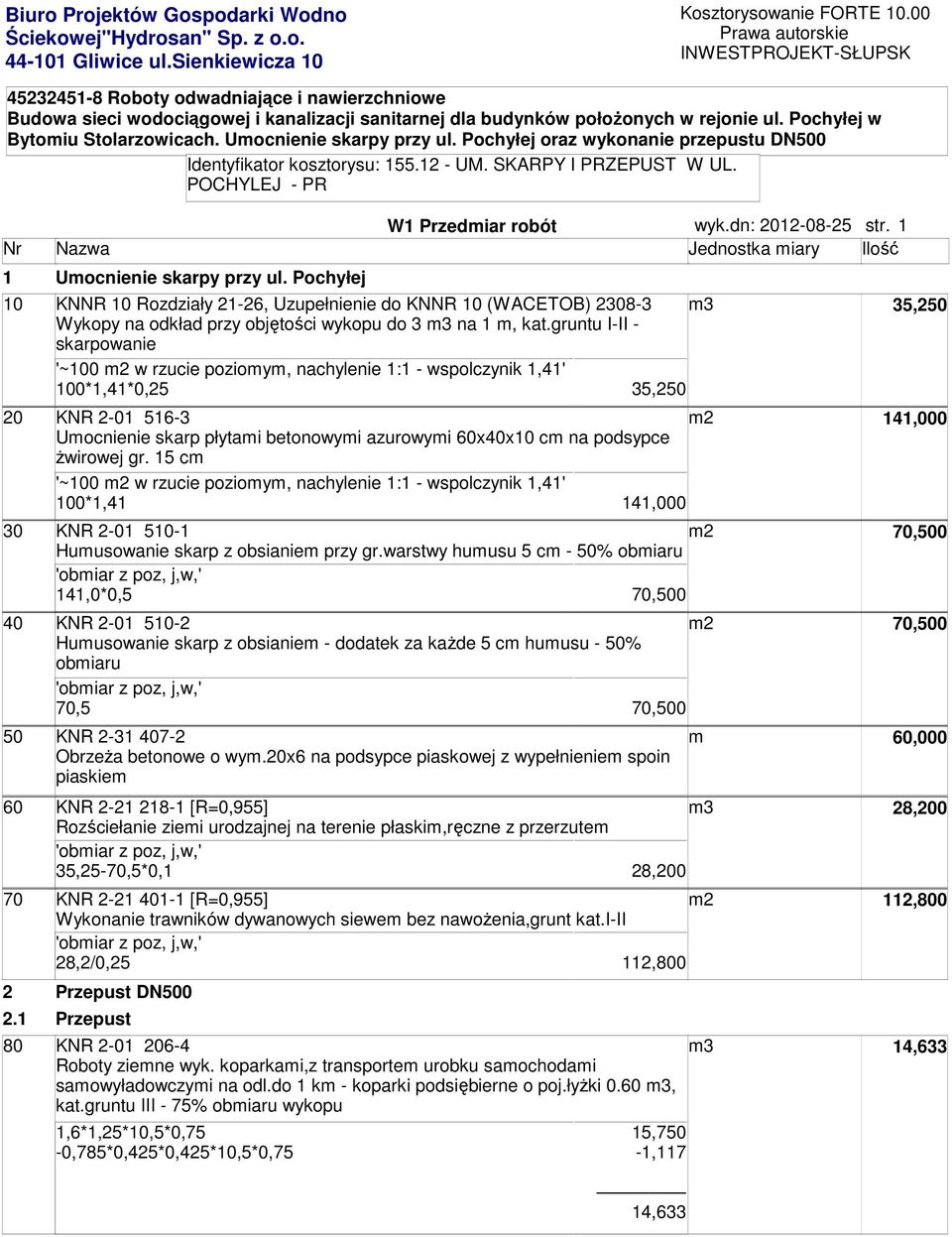

6 Biuro Projektów Gospodarki Wodno Ściekowej"Hydrosan" Sp. z o.o Gliwice ul.sienkiewicza 10 Kosztorysowanie FORTE Prawa autorskie INWESTPROJEKT-SŁUPSK Roboty odwadniające i nawierzchniowe Budowa sieci wodociągowej i kanalizacji sanitarnej dla budynków połoŝonych w rejonie ul. Pochyłej w Bytomiu Stolarzowicach. Umocnienie skarpy przy ul. Pochyłej oraz wykonanie przepustu DN500 Identyfikator kosztorysu: UM. SKARPY I PRZEPUST W UL. POCHYLEJ - PR W1 Przedmiar robót wyk.dn: str. 1 Nr Nazwa Jednostka miary Ilość 1 Umocnienie skarpy przy ul. Pochyłej 10 KNNR 10 Rozdziały 21-26, Uzupełnienie do KNNR 10 (WACETOB) ,250 Wykopy na odkład przy objętości wykopu do 3 na 1 m, kat.gruntu I-II - skarpowanie '~100 w rzucie poziomym, nachylenie 1:1 - wspolczynik 1,41' 100*1,41*0,25 35, KNR ,000 Umocnienie skarp płytami betonowymi azurowymi 60x40x10 cm na podsypce Ŝwirowej gr. 15 cm '~100 w rzucie poziomym, nachylenie 1:1 - wspolczynik 1,41' 100*1,41 141, KNR ,500 Humusowanie skarp z obsianiem przy gr.warstwy humusu 5 cm - 50% obmiaru 141,0*0,5 70, KNR ,500 Humusowanie skarp z obsianiem - dodatek za kaŝde 5 cm humusu - 50% obmiaru 70,5 70, KNR m 60,000 ObrzeŜa betonowe o wym.20x6 na podsypce piaskowej z wypełnieniem spoin piaskiem 60 KNR [R=0,955] 28,200 Rozściełanie ziemi urodzajnej na terenie płaskim,ręczne z przerzutem 35,25-70,5*0,1 28, KNR [R=0,955] 112,800 Wykonanie trawników dywanowych siewem bez nawoŝenia,grunt kat.i-ii 28,2/0,25 112,800 2 Przepust DN Przepust 80 KNR Roboty ziemne wyk. koparkami,z transportem urobku samochodami samowyładowczymi na odl.do 1 km - koparki podsiębierne o poj.łyŝki 0.60, kat.gruntu III - 75% obmiaru wykopu 14,633 1,6*1,25*10,5*0,75-0,785*0,425*0,425*10,5*0,75 15,750-1,117 14,633

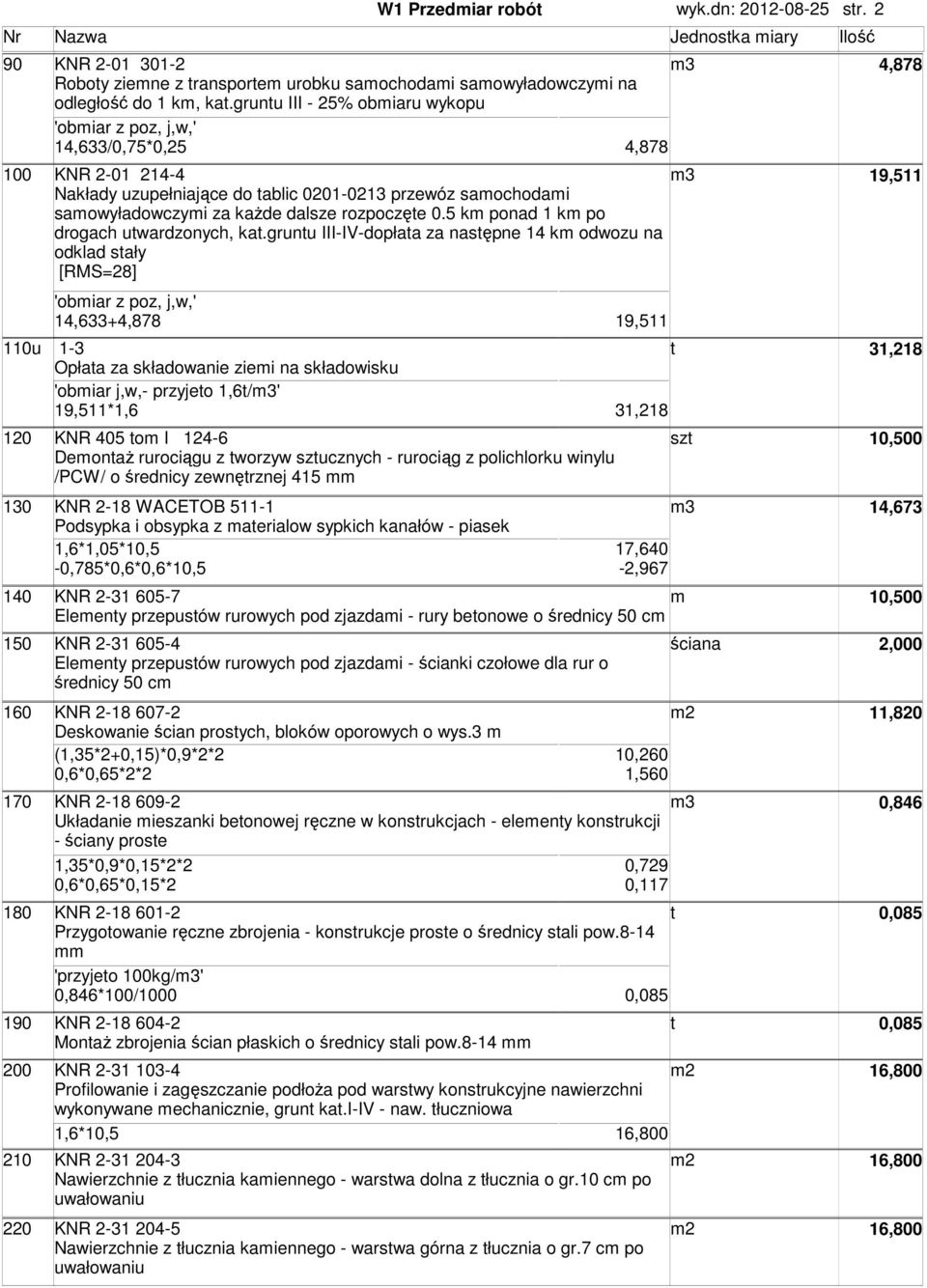

7 W1 Przedmiar robót wyk.dn: str. 2 Nr Nazwa Jednostka miary Ilość 90 KNR ,878 Roboty ziemne z transportem urobku samochodami samowyładowczymi na odległość do 1 km, kat.gruntu III - 25% obmiaru wykopu 14,633/0,75*0,25 4, KNR Nakłady uzupełniające do tablic przewóz samochodami samowyładowczymi za kaŝde dalsze rozpoczęte 0.5 km ponad 1 km po drogach utwardzonych, kat.gruntu III-IV-dopłata za następne 14 km odwozu na odklad stały [RMS=28] 19,511 14,633+4,878 19, u 1-3 t 31,218 Opłata za składowanie ziemi na składowisku 'obmiar j,w,- przyjeto 1,6t/' 19,511*1,6 31, KNR 405 tom I szt 10,500 DemontaŜ rurociągu z tworzyw sztucznych - rurociąg z polichlorku winylu /PCW/ o średnicy zewnętrznej 415 mm 130 KNR 2-18 WACETOB ,673 Podsypka i obsypka z materialow sypkich kanałów - piasek 1,6*1,05*10,5-0,785*0,6*0,6*10,5 17,640-2, KNR m 10,500 Elementy przepustów rurowych pod zjazdami - rury betonowe o średnicy 50 cm 150 KNR ściana 2,000 Elementy przepustów rurowych pod zjazdami - ścianki czołowe dla rur o średnicy 50 cm 160 KNR ,820 Deskowanie ścian prostych, bloków oporowych o wys.3 m (1,35*2+0,15)*0,9*2*2 0,6*0,65*2*2 10,260 1, KNR ,846 Układanie mieszanki betonowej ręczne w konstrukcjach - elementy konstrukcji - ściany proste 1,35*0,9*0,15*2*2 0,6*0,65*0,15*2 0,729 0, KNR t 0,085 Przygotowanie ręczne zbrojenia - konstrukcje proste o średnicy stali pow.8-14 mm 'przyjeto 100kg/' 0,846*100/1000 0, KNR t 0,085 MontaŜ zbrojenia ścian płaskich o średnicy stali pow.8-14 mm 200 KNR ,800 Profilowanie i zagęszczanie podłoŝa pod warstwy konstrukcyjne nawierzchni wykonywane mechanicznie, grunt kat.i-iv - naw. tłuczniowa 1,6*10,5 16, KNR ,800 Nawierzchnie z tłucznia kamiennego - warstwa dolna z tłucznia o gr.10 cm po uwałowaniu 220 KNR ,800 Nawierzchnie z tłucznia kamiennego - warstwa górna z tłucznia o gr.7 cm po uwałowaniu

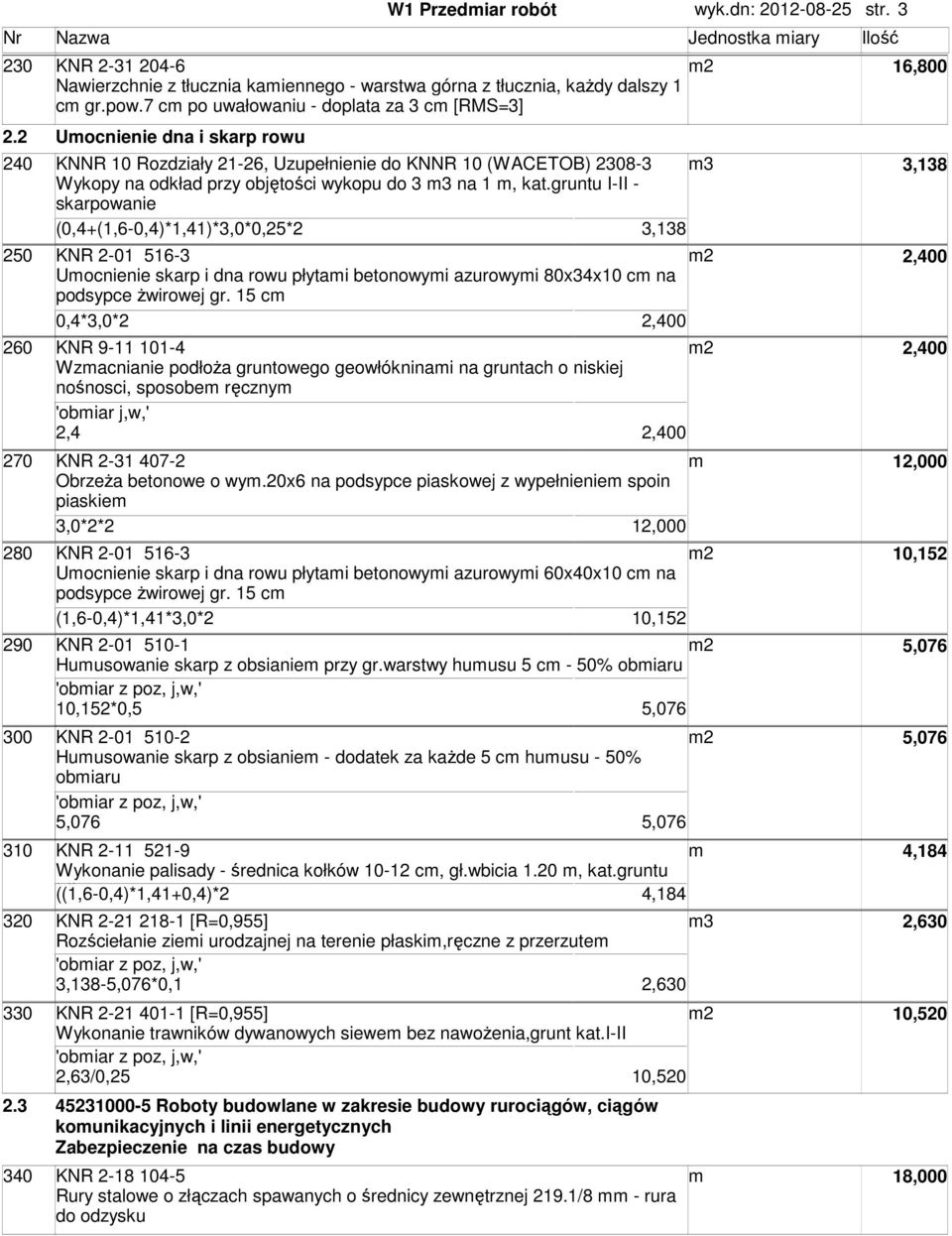

8 W1 Przedmiar robót wyk.dn: str. 3 Nr Nazwa Jednostka miary Ilość 230 KNR ,800 Nawierzchnie z tłucznia kamiennego - warstwa górna z tłucznia, kaŝdy dalszy 1 cm gr.pow.7 cm po uwałowaniu - doplata za 3 cm [RMS=3] 2.2 Umocnienie dna i skarp rowu 240 KNNR 10 Rozdziały 21-26, Uzupełnienie do KNNR 10 (WACETOB) ,138 Wykopy na odkład przy objętości wykopu do 3 na 1 m, kat.gruntu I-II - skarpowanie (0,4+(1,6-0,4)*1,41)*3,0*0,25*2 3, KNR ,400 Umocnienie skarp i dna rowu płytami betonowymi azurowymi 80x34x10 cm na podsypce Ŝwirowej gr. 15 cm 0,4*3,0*2 2, KNR ,400 Wzmacnianie podłoŝa gruntowego geowłókninami na gruntach o niskiej nośnosci, sposobem ręcznym 'obmiar j,w,' 2,4 2, KNR m 12,000 ObrzeŜa betonowe o wym.20x6 na podsypce piaskowej z wypełnieniem spoin piaskiem 3,0*2*2 12, KNR ,152 Umocnienie skarp i dna rowu płytami betonowymi azurowymi 60x40x10 cm na podsypce Ŝwirowej gr. 15 cm (1,6-0,4)*1,41*3,0*2 10, KNR ,076 Humusowanie skarp z obsianiem przy gr.warstwy humusu 5 cm - 50% obmiaru 10,152*0,5 5, KNR ,076 Humusowanie skarp z obsianiem - dodatek za kaŝde 5 cm humusu - 50% obmiaru 5,076 5, KNR m 4,184 Wykonanie palisady - średnica kołków cm, gł.wbicia 1.20 m, kat.gruntu I-II ((1,6-0,4)*1,41+0,4)*2 4, KNR [R=0,955] 2,630 Rozściełanie ziemi urodzajnej na terenie płaskim,ręczne z przerzutem 3,138-5,076*0,1 2, KNR [R=0,955] 10,520 Wykonanie trawników dywanowych siewem bez nawoŝenia,grunt kat.i-ii 2,63/0,25 10, Roboty budowlane w zakresie budowy rurociągów, ciągów komunikacyjnych i linii energetycznych Zabezpieczenie na czas budowy 340 KNR m 18,000 Rury stalowe o złączach spawanych o średnicy zewnętrznej 219.1/8 mm - rura do odzysku

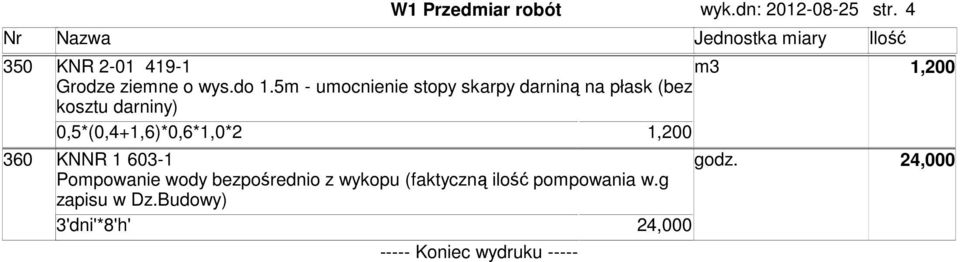

9 W1 Przedmiar robót wyk.dn: str. 4 Nr Nazwa Jednostka miary Ilość 350 KNR ,200 Grodze ziemne o wys.do 1.5m - umocnienie stopy skarpy darniną na płask (bez kosztu darniny) 0,5*(0,4+1,6)*0,6*1,0*2 1, KNNR godz. 24,000 Pompowanie wody bezpośrednio z wykopu (faktyczną ilość pompowania w.g zapisu w Dz.Budowy) 3'dni'*8'h' 24, Koniec wydruku -----

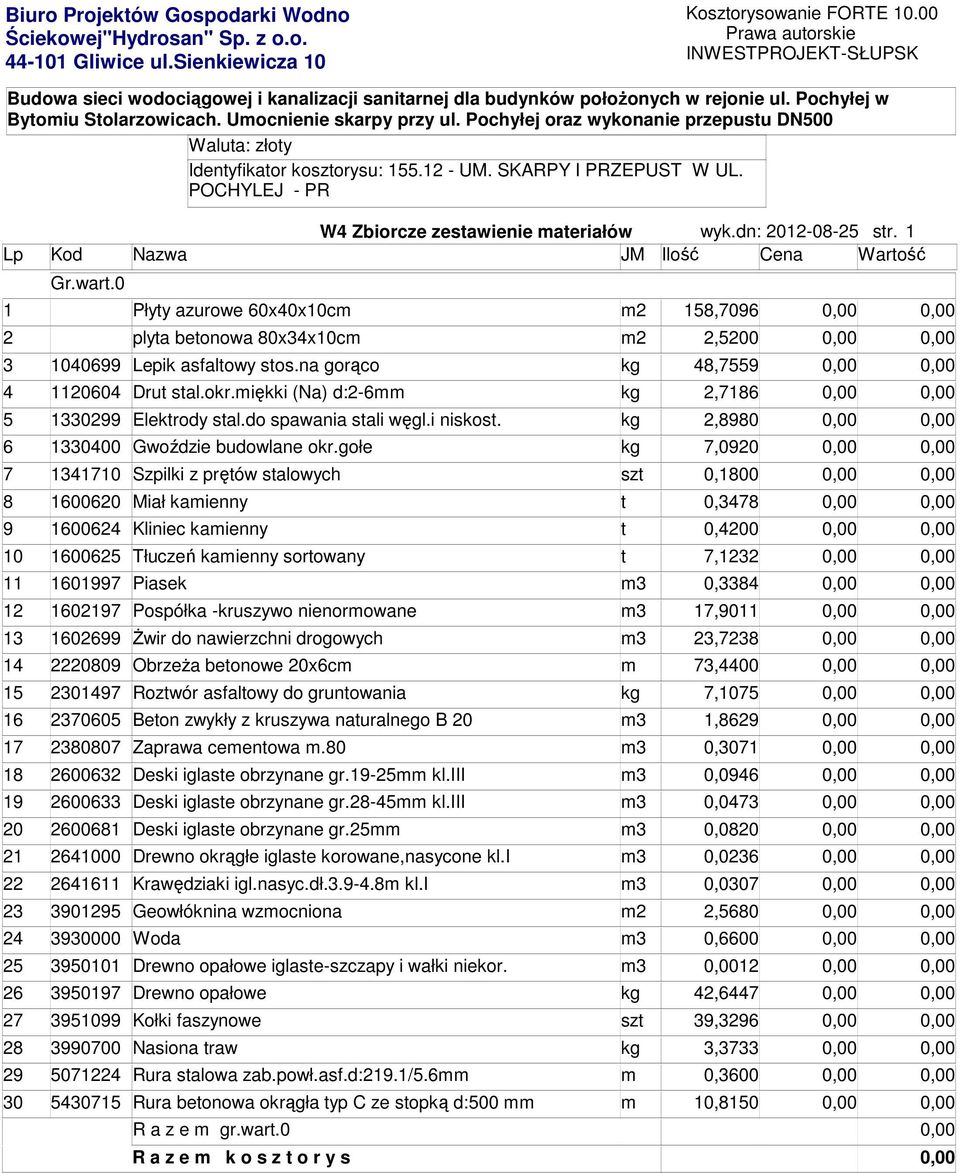

10 Biuro Projektów Gospodarki Wodno Ściekowej"Hydrosan" Sp. z o.o Gliwice ul.sienkiewicza 10 Kosztorysowanie FORTE Prawa autorskie INWESTPROJEKT-SŁUPSK Budowa sieci wodociągowej i kanalizacji sanitarnej dla budynków połoŝonych w rejonie ul. Pochyłej w Bytomiu Stolarzowicach. Umocnienie skarpy przy ul. Pochyłej oraz wykonanie przepustu DN500 Waluta: złoty Identyfikator kosztorysu: UM. SKARPY I PRZEPUST W UL. POCHYLEJ - PR W4 Zbiorcze zestawienie materiałów wyk.dn: str. 1 Lp Kod Nazwa JM Ilość Cena Wartość Gr.wart.0 1 Płyty azurowe 60x40x10cm 158,7096 0,00 0,00 2 plyta betonowa 80x34x10cm 2,5200 0,00 0, Lepik asfaltowy stos.na gorąco kg 48,7559 0,00 0, Drut stal.okr.miękki (Na) d:2-6mm kg 2,7186 0,00 0, Elektrody stal.do spawania stali węgl.i niskost. kg 2,8980 0,00 0, Gwoździe budowlane okr.gołe kg 7,0920 0,00 0, Szpilki z prętów stalowych szt 0,1800 0,00 0, Miał kamienny t 0,3478 0,00 0, Kliniec kamienny t 0,4200 0,00 0, Tłuczeń kamienny sortowany t 7,1232 0,00 0, Piasek 0,3384 0,00 0, Pospółka -kruszywo nienormowane 17,9011 0,00 0, świr do nawierzchni drogowych 23,7238 0,00 0, ObrzeŜa betonowe 20x6cm m 73,4400 0,00 0, Roztwór asfaltowy do gruntowania kg 7,1075 0,00 0, Beton zwykły z kruszywa naturalnego B 20 1,8629 0,00 0, Zaprawa cementowa m.80 0,3071 0,00 0, Deski iglaste obrzynane gr.19-25mm kl.iii 0,0946 0,00 0, Deski iglaste obrzynane gr.28-45mm kl.iii 0,0473 0,00 0, Deski iglaste obrzynane gr.25mm 0,0820 0,00 0, Drewno okrągłe iglaste korowane,nasycone kl.i 0,0236 0,00 0, Krawędziaki igl.nasyc.dł m kl.i 0,0307 0,00 0, Geowłóknina wzmocniona 2,5680 0,00 0, Woda 0,6600 0,00 0, Drewno opałowe iglaste-szczapy i wałki niekor. 0,0012 0,00 0, Drewno opałowe kg 42,6447 0,00 0, Kołki faszynowe szt 39,3296 0,00 0, Nasiona traw kg 3,3733 0,00 0, Rura stalowa zab.powł.asf.d:219.1/5.6mm m 0,3600 0,00 0, Rura betonowa okrągła typ C ze stopką d:500 mm m 10,8150 0,00 0,00 R a z e m gr.wart.0 0,00 R a z e m k o s z t o r y s 0,00
