1 1 multisystem technical guide system overview

2 2

3 3 MULTISYSTEM to nowoczesne rozwiązanie oświetleniowe oparte na aluminiowych profilach, wyposażonych w zintegrowane przewody - dla napięcia bezpiecznego 48V, dzięki temu system jest bezpieczny nawet dla niedoświadczonego użytkownika. Oprawy można dowolnie przestawiać i przekładać pomiędzy różnymi odcinkami i rodzajami profili - daje to temu systemowi ogromną elastyczność w kształtowaniu światła we wnętrzu. W razie reorganizacji funkcji wnętrza oprawy można szybko przesunąć w żądane miejsce. Montaż opraw wymaga jedynie zakliknięcia ich w profilu - żadnego dokręcania, przestawiania etc. Wszystkie oprawy wchodzące w skład systemu wyposażone są w zintegrowany konwerter 48V - wymagają jednak zastosowania osobnego centralnego zasilacza, w formie podtynkowej lub zewnątrzej specjalnej puszki osłaniającej zasilacz. Oprawy i zasilacze dostępne są w wersji On-Off, jak również z pełnym sterowaniem DALI. Specjalny zasilacz i konwertery wyposażone w technologię DC-string sprawiają, że każda oprawa może być adresowalna osobno - pomimo użycia jednego centralnego zasilacza.

4 / 567 / 847 / 1128

5 5 Główne komponenty On Off Switch_DALI Akcesoria Czarny Biały Mieszany CRi K CRi K CRi K Multisystem 48V Profile 1 48V Track NT 100cm (natykowy) V Track NT 200cm (natynkowy) V Track ZW 100cm (zwieszany) V Track ZW 200cm (zwieszany) V Track WP 100cm (wpuszczany) V Track WP 200cm (wpuszczany) Multisystem 48V komponenty 1 Łącznik kątowy 90 Sufit NT/ZW Łącznik kątowy 90 Sufit WP Łącznik liniowy NT/ZW Łącznik liniowy WP Zaślepka (bez otworu) NT/ZW/WP Zaślepka (otwór fi10) NT/ZW/WP Mocowanie zwieszane ZW Multisystem 48V komponenty 1 Końcówka zasilająca Łącznik liniowy Łącznik kątowy Łącznik ruchomy pionowy Zasilanie zwieszane V Driver 75W Wpuszczany V Driver 150W Wpuszczany V Driver + Box NT 75W Natynkowy V Driver + Box NT 150W Natynkowy V Driver + Box ZW 75W Zwieszany V Driver + Box ZW 150W Zwieszany Multisystem 48V Oprawy oświetleniowe 1 AD 48V Stik On 25x1 1x 4.5W 400lm AD 48V Stik On 25x2 2x 4.5W 400lm AD 48V Stik On 35x1 1x 6W 600lm AD 48V Stik On 35x2 2x 6W 600lm AD 48V Shift On 3x1 6W 450lm AD 48V Shift In 5x1 10W 700lm AD 48V Stik ZW 1x 4.5W 400lm AD 48V Line In 286 6W 490lm AD 48V Line In W 1000lm AD 48V Line In W 1500lm AD 48V Line In W 2000lm AD 48V Line In Points 286 5,6W 420lm AD 48V Line In Points W 840lm AD 48V Line In Points ,5W 1250lm AD 48V Line In Points ,5W 1500lm Kolorystyka Standardowy kolor LABRA.02 Czarny - Czarna ANODA.02 Czarny - RAL Biały - RAL 9010 drobna struktura Barwa / CRI CRI90 CRI98

6 6Schemat systemu NT Zaślepka (bez otworu) Pamiętaj o zaślepkach końcowych. Do profili NT / WP przewód zasilający można wprowadzić przez otwór wywiercony w dnie profilu. Zaślepka z otworem fi10 przyda się jeśli przewód zasilający wprowadzany jest na końcu profilu, np. przy profilach zwieszanych. Połączenie kątowe w jednej płaszczyźnie wymaga osobnego elementu - łącznika kątowego 90 dla profili NT i WP są to osobne elementy Łącznik kątowy 90 NT/ZW Stik On 35x Shift On 3x1 Połączenie kątowe sufit-ściana powstaje poprzez czołowe złożenie ze sobą dwóch profili NT. Nie jest potrzebny żaden dodatkowy łącznik mechaniczny Łącznik kątowy Łącznik kątowy ruchomy Track NT 200cm Line In Points Końcówka zasilająca Puszka na zasilacz, może być montowana na dowolnym krańcu systemu. Musi zostać połączona z końcówką zasilającą za pomocą przewodów. Każda puszka jest wyposażona w odpowiedni zasilacz - sprawdź numery katalogowe / / / Zasilacz + Puszka NT

7 Schemat systemu WP7 Profil WP wymaga zamontowania na stelażu montażowym, Sufit wymaga dokładnego zagipsowania i wymalowania po montażu. Uważaj żeby w czasie gipsowania nie zagiąć profilu do środka - uniemożliwi to montaż opraw etc. Koniecznie zapoznaj się z instrukcjami montażu! Zaślepka (z otworem fi10) / / / Zasilacz WP Połączenie kątowe sufit-ściana powstaje poprzez czołowe złożenie ze sobą dwóch profili WP. Nie jest potrzebny żaden dodatkowy łącznik mechaniczny. Zasilacz WP musi zostać umieszczony na suficie. Pamiętaj u mieszczeniu go blisko otworu rewizyjnego Łącznik kątowy ruchomy Końcówka zasilająca Shift In 5x Line In Points Track WP 200cm Stik On 25x Łącznik kątowy Łącznik kątowy 90 WP Połączenie kątowe w jednej płaszczyźnie wymaga osobnego elementu - łącznika kątowego 90 - dla profili NT i WP są to osobne elementy. WAŻNE: długość boku łącznika kątowego to 100mm - jednak po zagipsowaniu - widoczny wymiar profilu to tylko 77mm Koniecznie weź to pod uwagę przy projektowaniu długości linii!

8 8 Schemat elektryczny połączenia zasilającego i sygnału DALI MULTISYSTEM Zasilacz 48V & DALI wyjście 2 przewody 230V & DALI wejście 4 przewody A B max. 20m przekrój 1.5mm przekrój 1.5mm + zasilacz 75W 40m max długość systemu przekrój 1.5mm + zasilacz 150W 20m max długość systemu A Długość przewodów od zasilacza do końcówki B Maksymalna długość profilu MULTISYSTEM, od końcówki zasilającej do zakończenia profilu. Informacje techniczne 48V Maksymalna temperatura pracy: 70 C Temperatura otoczenia: 25 C Prąd: max. 15A Napięcie: 0-60V DC Klasa III, SELV System przeznaczony jest do użytkowania WYŁĄCZNIE pod napięciem bezpiecznym >60V DC. Zasilacze i konwertery używane w systemie oparte są na opatentowanej technologii DC-String firmy TRIDONIC. Zasilanie oraz sterowanie (w wersji DALI) odbywa się po jedynie 2 przewodach, ewentualny sygnał DALI zaimplementowany jest w zasilaniu 48V Sterowanie ściemnianiem wymaga jednoczesnego użycia jednego z zasilaczy DALI oraz opraw oznaczonych jako wersje DALI - każda oprawa może być osobno adresowana. Dobieranie zasilacza LABRA rekomenduje używanie wymienonych w tym katalogu zasilaczy 48V, nie jest jednak zabronione używanie innych zasilaczy 48V pod warunkiem spełnienia warunków technicznych. Dla bezproblemowego działania systemu zalecamy aby użyte oprawy w sumie nie przekraczały 90% mocy użytego zasilacza np.: 1. Zasilacz 75W Moduł Line In W x 5 szt. = 60W 2. Zasilacz 150W Moduł Line In W x 11 szt. = 132W

9 Końcówka zasilająca / Profil natynkowy Końcówka zasilająca / Profil wpuszczany Końcówka zasilająca 48V Pomimo swojej nazwy element ten może zostać zamontowany gdziekolwiek wzdłuż profilu natynkowego lub wpuszczanego, ponieważ posiada dwa wejścia na przewód zasilający - na dnie oraz z tyłu korpusu W każdym profilu (natynkowym/zwieszanym/wpuszczanym) można wykonać otwór (max.fi8) przez który przepuszcza się przewód zasilający - uważaj by nie uszkodzić korpusu i przewodów w szynie Łącznik kątowy elektryczny 48V Łącznik kątowy może zostać użyty jako element zasilający - tak samo jak końcówka zasilająca wyposażony jest w otwór przez który można wprowadzić przewód. Otwór znajduje się w dnie elementu w samym narożniku.

10 10 Komponenty systemu profil NT / ZW Zaślepka Łącznik liniowy Łącznik kątowy Łącznik liniowy Łącznik kątowy Mocowanie zwieszane stosować tylko z profilem zwieszanym Końcówka zasilająca 48V wyjście Zaślepka z otworem fi10 system natynkowy Driver + Box NT / / / lub system zwieszany Driver + Box ZW / / / V wejście żadnych opraw na tym odcinku żadnych opraw na tym odcinku żadnych opraw na tym odcinku

11 11 Komponenty systemu profil WP Zaślepka Łącznik liniowy Łącznik kątowy 90 Wymiar widoczny 77mm Łącznik liniowy Łącznik kątowy Końcówka zasilająca 48V wyście Zaślepka z otworem fi10 Driver WP / / / V wejście żadnych opraw na tym odcinku żadnych opraw na tym odcinku żadnych opraw na tym odcinku Zasilacz leżący na suficie Wymaga osobnego dostępu z zewnątrz

12 12 Sposoby łączenia przejść SUFIT-ŚCIANA 1. ściana natynkowy - sufit natynkowy 2. ściana wpuszczany - sufit wpuszczany elektryczny Łącznik ruchomy pionowy sufit / Profil natynkowy elektryczny Łącznik ruchomy pionowy sufit / Profil wpuszczany / Profil natynkowy / Profil wpuszczany ściana ściana 3. ściana wpuszczany - sufit natynkowy 4. ściana natynkowy - sufit wpuszczany mechaniczny Zaślepka mechaniczny Zaślepka sufit sufit / Profil natynkowy / Profil wpuszczany elektryczny Łącznik ruchomy pionowy elektryczny Łącznik ruchomy pionowy ściana / Profil wpuszczany ściana / Profil natynkowy

13 13 Możliwości łączenia profili z różnymi typami zasilaczy 1. profil natynkowy + zasilacz natynkowy 230V & DALI wejście 4 przewody 48V & DALI wyjście 2 przewody Końcówka zasilająca ceiling / sufit / / / V Driver + Box NT Zaślepka z otworem fi10 główny komponent / Profil natynkowy 2. profil natynkowy + zasilacz wpuszczany 230V & DALI wejście 4 przewody 48V & DALI wyjście 2 przewody Końcówka zasilająca / / / V Driver WP Zaślepka / Profil natynkowy 3. profil zwieszany + zasilacz zwieszany 230V & DALI wejście 4 przewody / / / V Driver + Box ZW 48V & DALI wyjście 2 przewody Końcówka zasilająca Mocowanie zwieszane Zaślepka / Profil Zwieszany 4. profil zwieszany + zasilacz wpuszczany 230V & DALI wejście 4 przewody 48V & DALI wyjście 2 przewody / / / V Driver WP Zasilanie zwieszane Mocowanie zwieszane Zaślepka Końcówka zasilająca / Profil zwieszany 5. profil wpuszczany + zasilacz wpuszczany 230V & DALI wejście 4 przewody 48V & DALI wyjście 2 przewody Końcówka zasilająca / / / V Driver WP Zaślepka z otworem fi / Profil wpuszczany

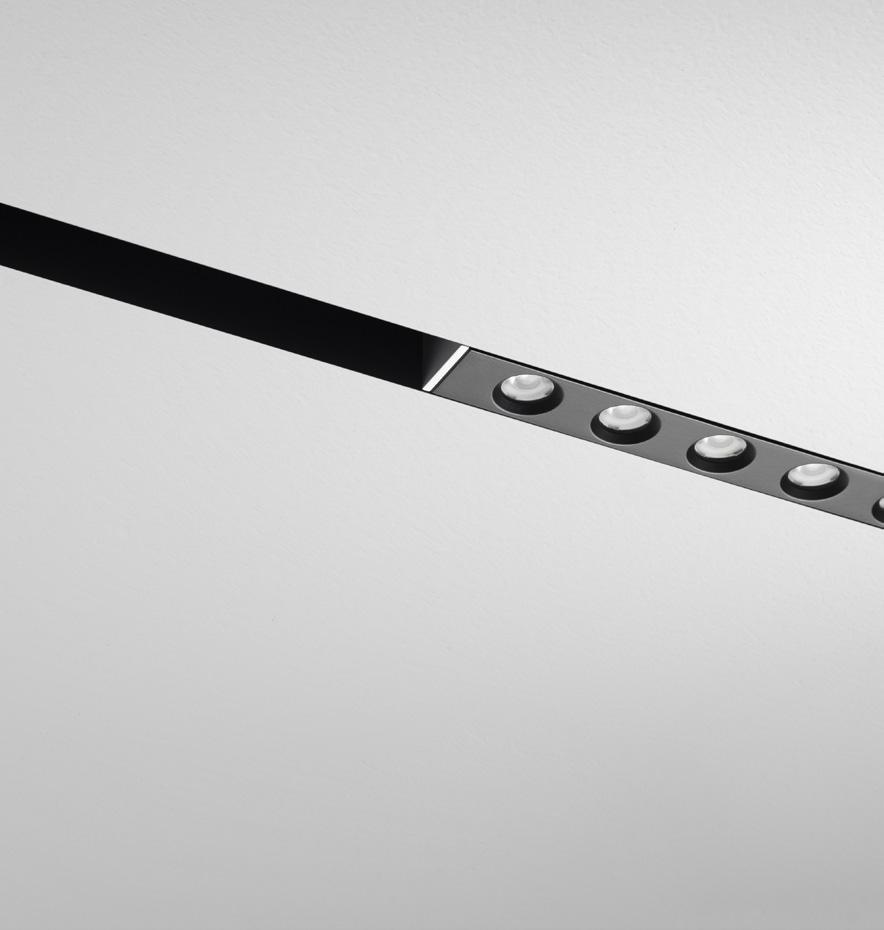

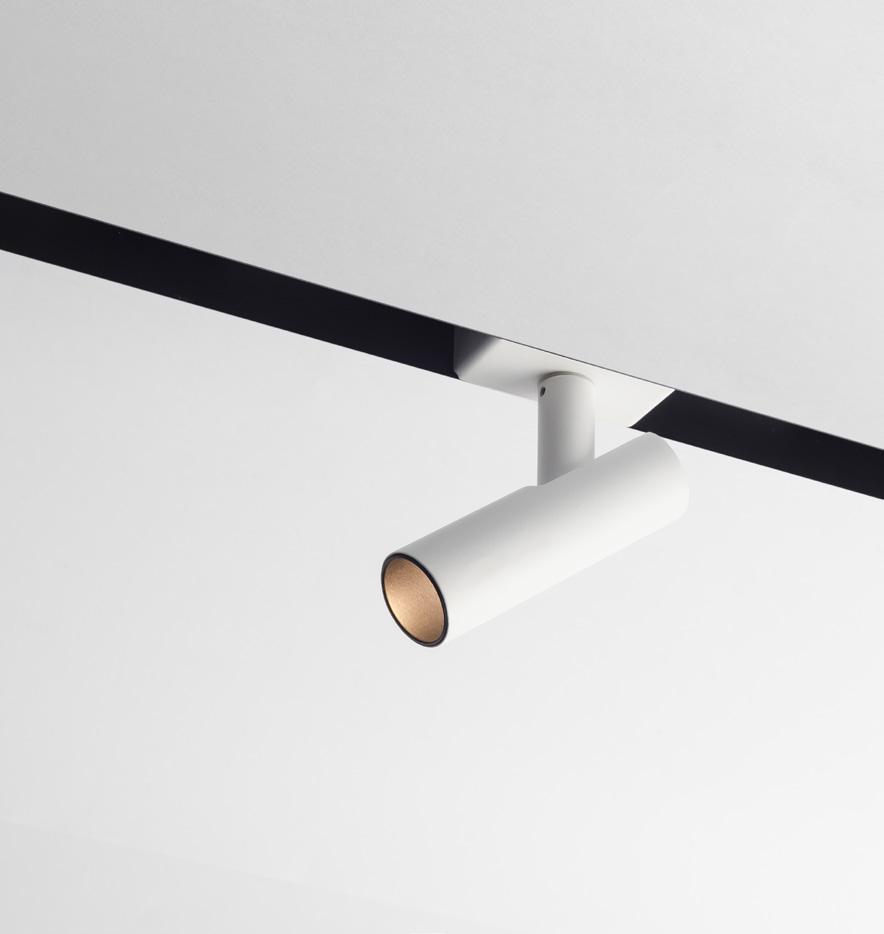

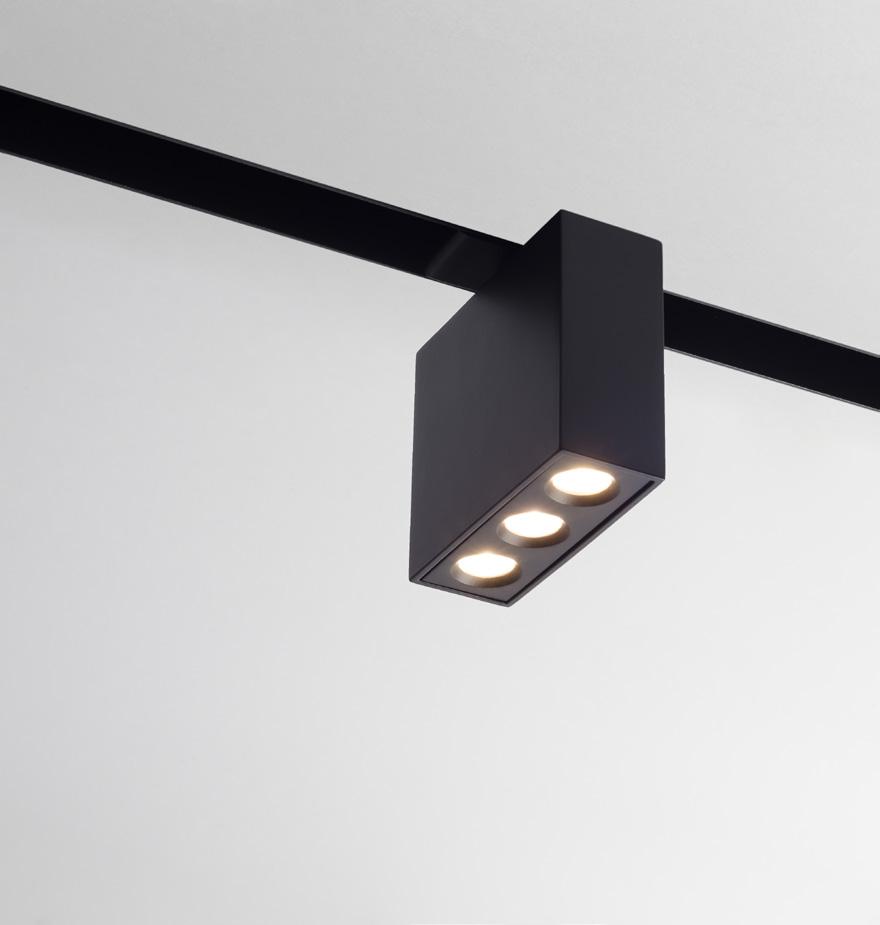

14 14 Shift On 3x1 AD 48V [.03 White] Stik On 25x1 AD 48V [.03 White] Line In 300 AD 48V [.02 Black] Shift On 3x1 AD 48V [.02 Black]

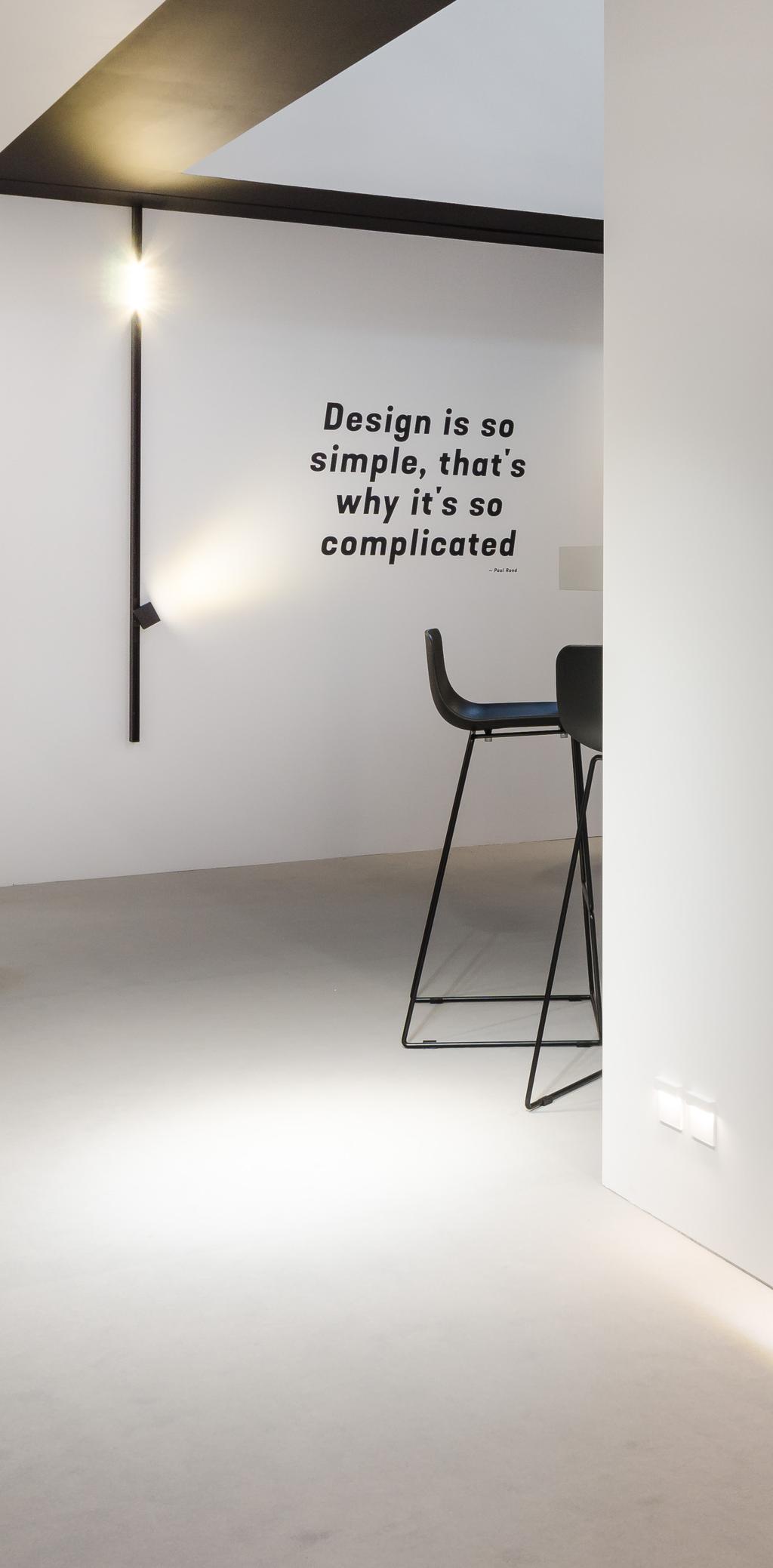

15 15 KAMA MUCHA Interior Design. Warsaw Home LABRA Stand. Photo. Krzysztof Zgoła

16 16 Stik ZW AD 48V [.02 Black]

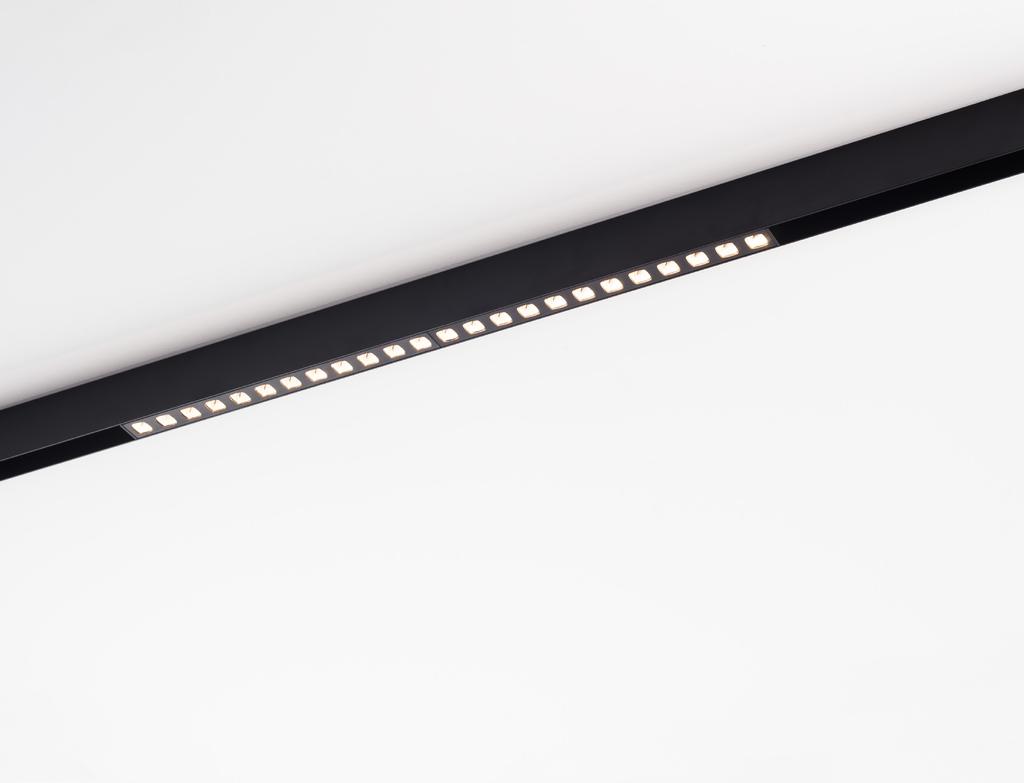

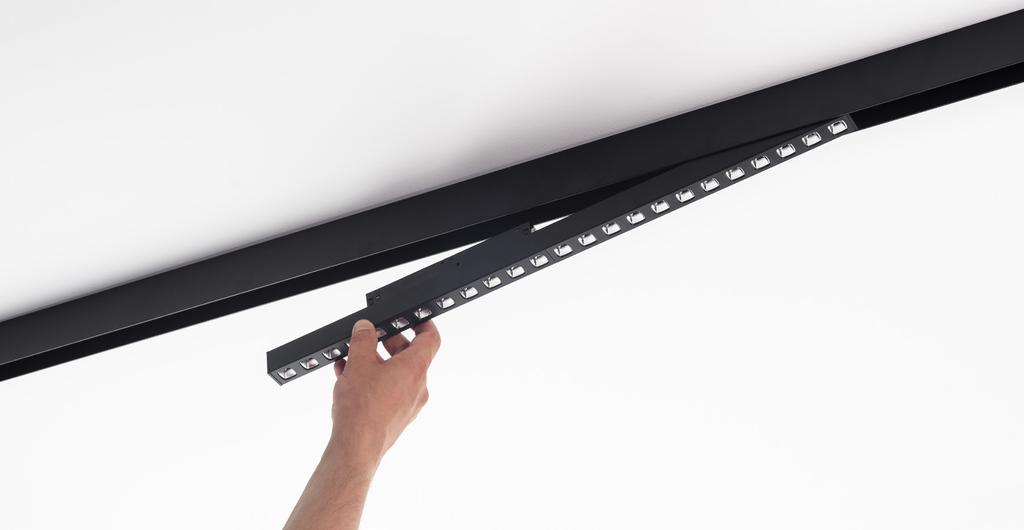

17 17 Line In Points 567 AD 48V [.02 Black]

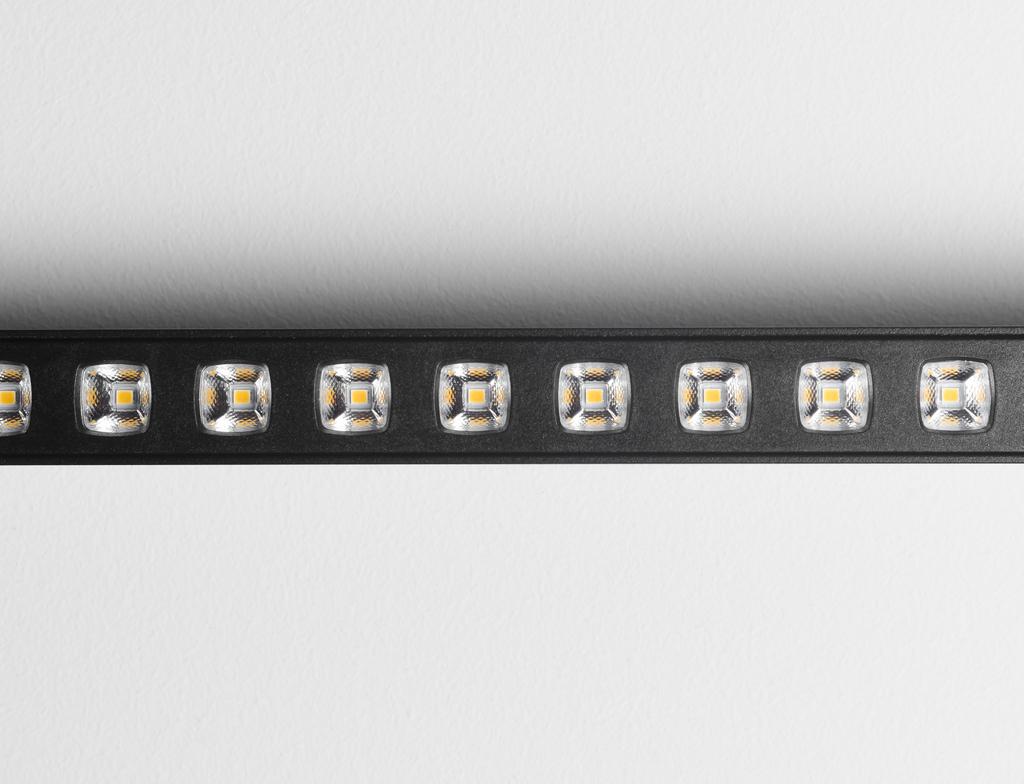

18 Line In Points 567 AD 48V [.02 Black] 18

19 19
