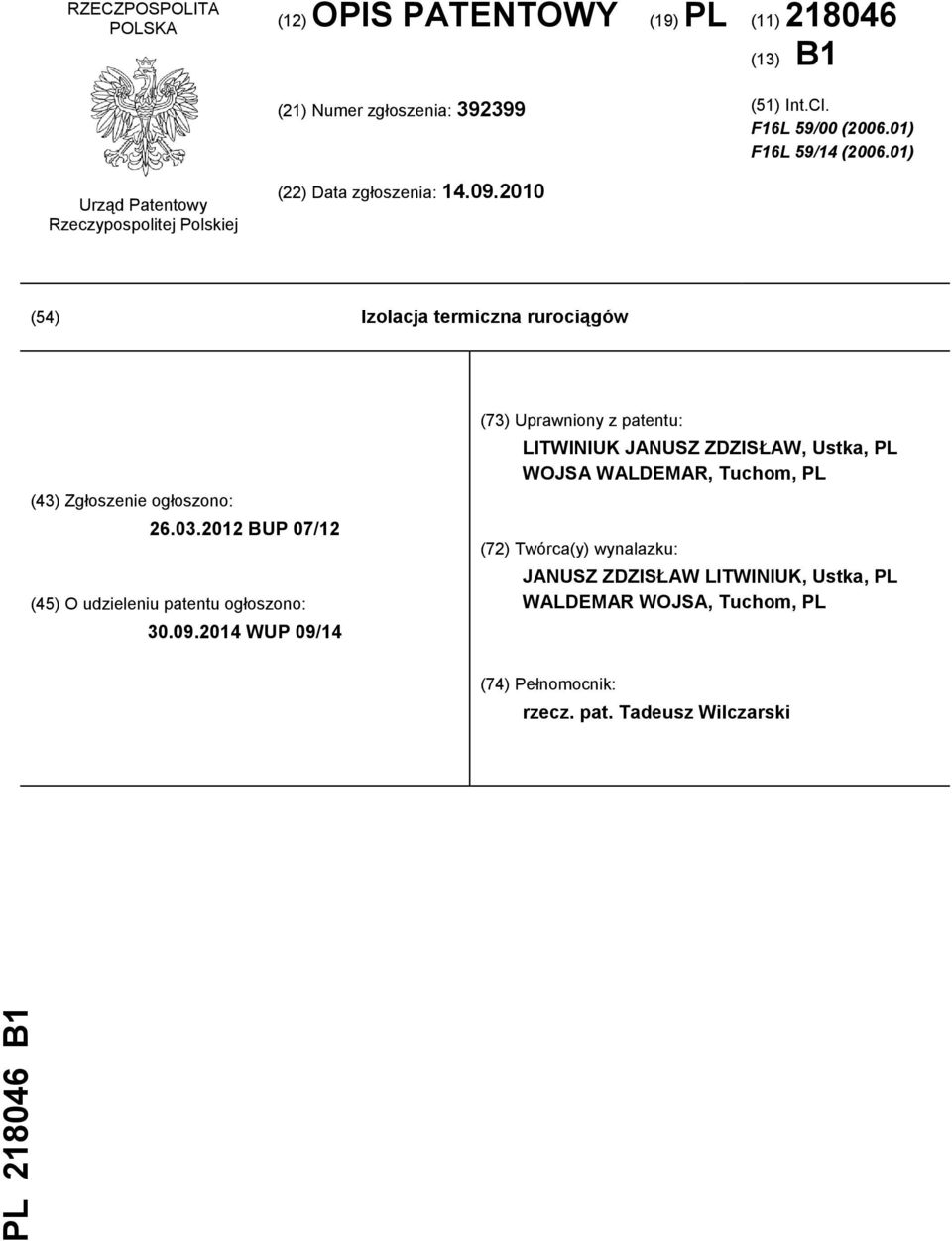

1 PL B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: (51) Int.Cl. F16L 59/00 ( ) F16L 59/14 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (54) Izolacja termiczna rurociągów (43) Zgłoszenie ogłoszono: BUP 07/12 (45) O udzieleniu patentu ogłoszono: WUP 09/14 (73) Uprawniony z patentu: LITWINIUK JANUSZ ZDZISŁAW, Ustka, PL WOJSA WALDEMAR, Tuchom, PL (72) Twórca(y) wynalazku: JANUSZ ZDZISŁAW LITWINIUK, Ustka, PL WALDEMAR WOJSA, Tuchom, PL (74) Pełnomocnik: rzecz. pat. Tadeusz Wilczarski

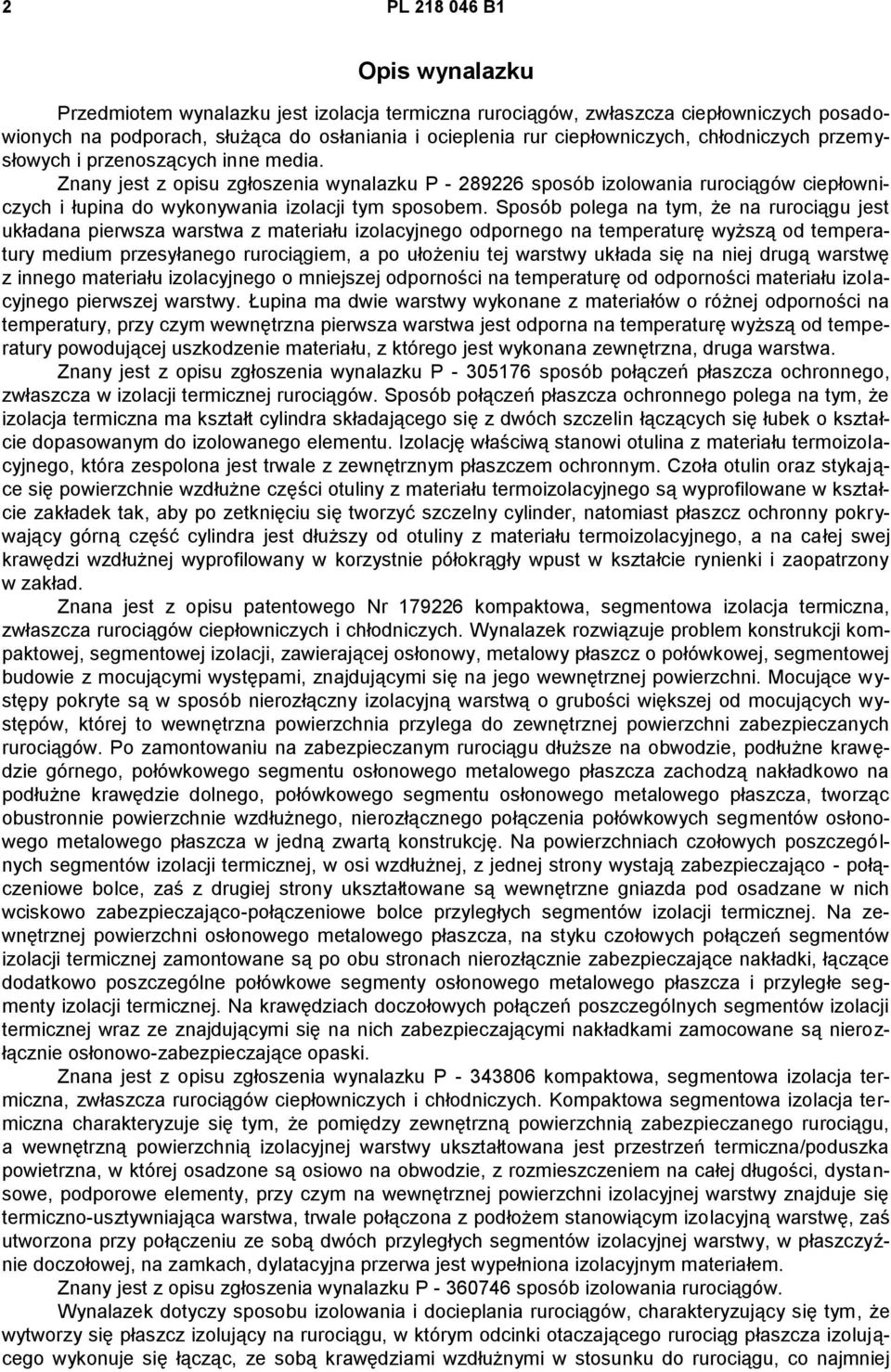

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest izolacja termiczna rurociągów, zwłaszcza ciepłowniczych posadowionych na podporach, służąca do osłaniania i ocieplenia rur ciepłowniczych, chłodniczych przemysłowych i przenoszących inne media. Znany jest z opisu zgłoszenia wynalazku P sposób izolowania rurociągów ciepłowniczych i łupina do wykonywania izolacji tym sposobem. Sposób polega na tym, że na rurociągu jest układana pierwsza warstwa z materiału izolacyjnego odpornego na temperaturę wyższą od temperatury medium przesyłanego rurociągiem, a po ułożeniu tej warstwy układa się na niej drugą warstwę z innego materiału izolacyjnego o mniejszej odporności na temperaturę od odporności materiału izolacyjnego pierwszej warstwy. Łupina ma dwie warstwy wykonane z materiałów o różnej odporności na temperatury, przy czym wewnętrzna pierwsza warstwa jest odporna na temperaturę wyższą od temperatury powodującej uszkodzenie materiału, z którego jest wykonana zewnętrzna, druga warstwa. Znany jest z opisu zgłoszenia wynalazku P sposób połączeń płaszcza ochronnego, zwłaszcza w izolacji termicznej rurociągów. Sposób połączeń płaszcza ochronnego polega na tym, że izolacja termiczna ma kształt cylindra składającego się z dwóch szczelin łączących się łubek o kształcie dopasowanym do izolowanego elementu. Izolację właściwą stanowi otulina z materiału termoizolacyjnego, która zespolona jest trwale z zewnętrznym płaszczem ochronnym. Czoła otulin oraz stykające się powierzchnie wzdłużne części otuliny z materiału termoizolacyjnego są wyprofilowane w kształcie zakładek tak, aby po zetknięciu się tworzyć szczelny cylinder, natomiast płaszcz ochronny pokrywający górną część cylindra jest dłuższy od otuliny z materiału termoizolacyjnego, a na całej swej krawędzi wzdłużnej wyprofilowany w korzystnie półokrągły wpust w kształcie rynienki i zaopatrzony w zakład. Znana jest z opisu patentowego Nr kompaktowa, segmentowa izolacja termiczna, zwłaszcza rurociągów ciepłowniczych i chłodniczych. Wynalazek rozwiązuje problem konstrukcji kompaktowej, segmentowej izolacji, zawierającej osłonowy, metalowy płaszcz o połówkowej, segmentowej budowie z mocującymi występami, znajdującymi się na jego wewnętrznej powierzchni. Mocujące występy pokryte są w sposób nierozłączny izolacyjną warstwą o grubości większej od mocujących występów, której to wewnętrzna powierzchnia przylega do zewnętrznej powierzchni zabezpieczanych rurociągów. Po zamontowaniu na zabezpieczanym rurociągu dłuższe na obwodzie, podłużne krawędzie górnego, połówkowego segmentu osłonowego metalowego płaszcza zachodzą nakładkowo na podłużne krawędzie dolnego, połówkowego segmentu osłonowego metalowego płaszcza, tworząc obustronnie powierzchnie wzdłużnego, nierozłącznego połączenia połówkowych segmentów osłonowego metalowego płaszcza w jedną zwartą konstrukcję. Na powierzchniach czołowych poszczególnych segmentów izolacji termicznej, w osi wzdłużnej, z jednej strony wystają zabezpieczająco - połączeniowe bolce, zaś z drugiej strony ukształtowane są wewnętrzne gniazda pod osadzane w nich wciskowo zabezpieczająco-połączeniowe bolce przyległych segmentów izolacji termicznej. Na zewnętrznej powierzchni osłonowego metalowego płaszcza, na styku czołowych połączeń segmentów izolacji termicznej zamontowane są po obu stronach nierozłącznie zabezpieczające nakładki, łączące dodatkowo poszczególne połówkowe segmenty osłonowego metalowego płaszcza i przyległe segmenty izolacji termicznej. Na krawędziach doczołowych połączeń poszczególnych segmentów izolacji termicznej wraz ze znajdującymi się na nich zabezpieczającymi nakładkami zamocowane są nierozłącznie osłonowo-zabezpieczające opaski. Znana jest z opisu zgłoszenia wynalazku P kompaktowa, segmentowa izolacja termiczna, zwłaszcza rurociągów ciepłowniczych i chłodniczych. Kompaktowa segmentowa izolacja termiczna charakteryzuje się tym, że pomiędzy zewnętrzną powierzchnią zabezpieczanego rurociągu, a wewnętrzną powierzchnią izolacyjnej warstwy ukształtowana jest przestrzeń termiczna/poduszka powietrzna, w której osadzone są osiowo na obwodzie, z rozmieszczeniem na całej długości, dystansowe, podporowe elementy, przy czym na wewnętrznej powierzchni izolacyjnej warstwy znajduje się termiczno-usztywniająca warstwa, trwale połączona z podłożem stanowiącym izolacyjną warstwę, zaś utworzona przy połączeniu ze sobą dwóch przyległych segmentów izolacyjnej warstwy, w płaszczyźnie doczołowej, na zamkach, dylatacyjna przerwa jest wypełniona izolacyjnym materiałem. Znany jest z opisu zgłoszenia wynalazku P sposób izolowania rurociągów. Wynalazek dotyczy sposobu izolowania i docieplania rurociągów, charakteryzujący się tym, że wytworzy się płaszcz izolujący na rurociągu, w którym odcinki otaczającego rurociąg płaszcza izolującego wykonuje się łącząc, ze sobą krawędziami wzdłużnymi w stosunku do rurociągu, co najmniej

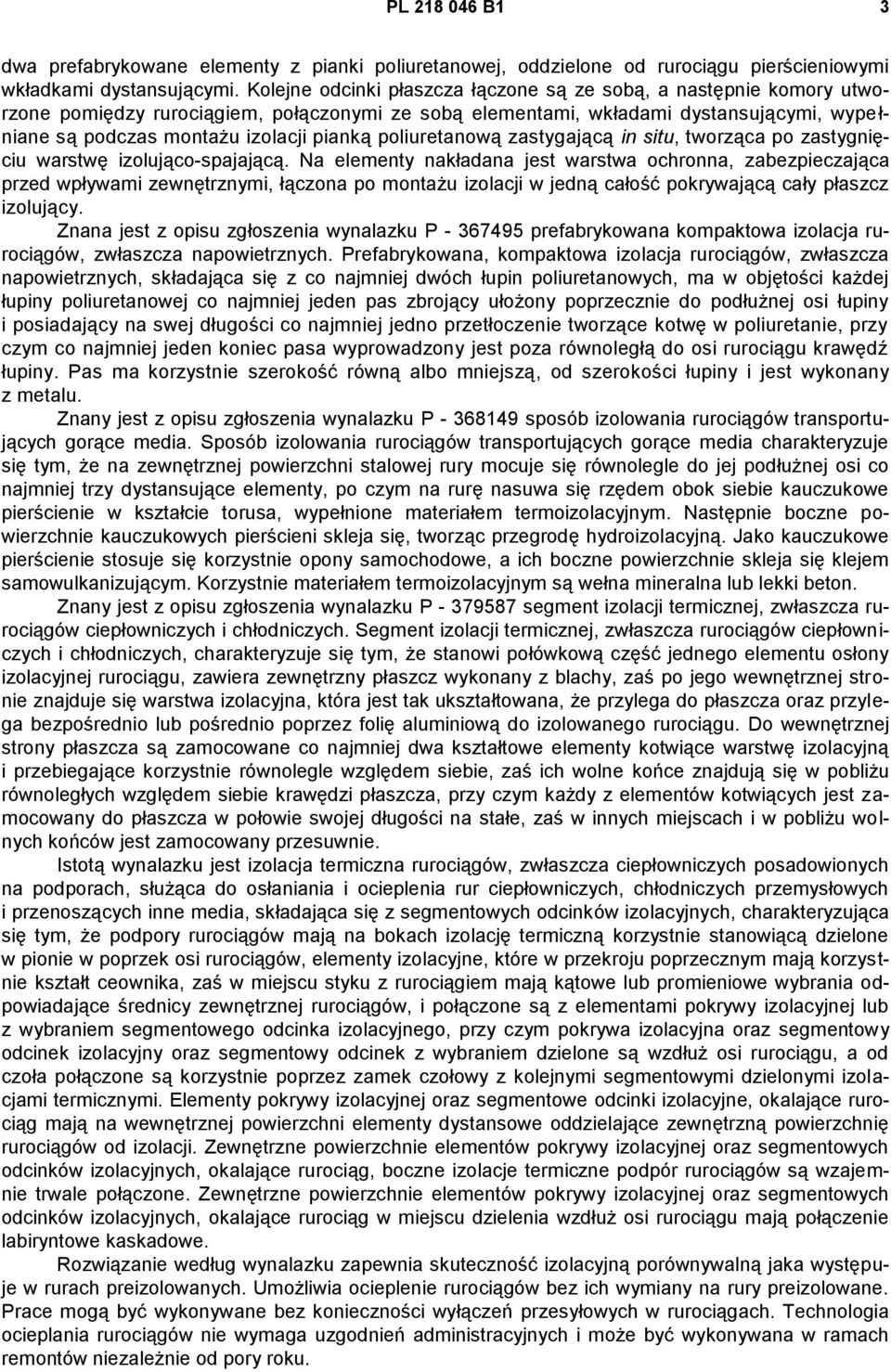

3 PL B1 3 dwa prefabrykowane elementy z pianki poliuretanowej, oddzielone od rurociągu pierścieniowymi wkładkami dystansującymi. Kolejne odcinki płaszcza łączone są ze sobą, a następnie komory utworzone pomiędzy rurociągiem, połączonymi ze sobą elementami, wkładami dystansującymi, wypełniane są podczas montażu izolacji pianką poliuretanową zastygającą in situ, tworząca po zastygnięciu warstwę izolująco-spajającą. Na elementy nakładana jest warstwa ochronna, zabezpieczająca przed wpływami zewnętrznymi, łączona po montażu izolacji w jedną całość pokrywającą cały płaszcz izolujący. Znana jest z opisu zgłoszenia wynalazku P prefabrykowana kompaktowa izolacja rurociągów, zwłaszcza napowietrznych. Prefabrykowana, kompaktowa izolacja rurociągów, zwłaszcza napowietrznych, składająca się z co najmniej dwóch łupin poliuretanowych, ma w objętości każdej łupiny poliuretanowej co najmniej jeden pas zbrojący ułożony poprzecznie do podłużnej osi łupiny i posiadający na swej długości co najmniej jedno przetłoczenie tworzące kotwę w poliuretanie, przy czym co najmniej jeden koniec pasa wyprowadzony jest poza równoległą do osi rurociągu krawędź łupiny. Pas ma korzystnie szerokość równą albo mniejszą, od szerokości łupiny i jest wykonany z metalu. Znany jest z opisu zgłoszenia wynalazku P sposób izolowania rurociągów transportujących gorące media. Sposób izolowania rurociągów transportujących gorące media charakteryzuje się tym, że na zewnętrznej powierzchni stalowej rury mocuje się równolegle do jej podłużnej osi co najmniej trzy dystansujące elementy, po czym na rurę nasuwa się rzędem obok siebie kauczukowe pierścienie w kształcie torusa, wypełnione materiałem termoizolacyjnym. Następnie boczne powierzchnie kauczukowych pierścieni skleja się, tworząc przegrodę hydroizolacyjną. Jako kauczukowe pierścienie stosuje się korzystnie opony samochodowe, a ich boczne powierzchnie skleja się klejem samowulkanizującym. Korzystnie materiałem termoizolacyjnym są wełna mineralna lub lekki beton. Znany jest z opisu zgłoszenia wynalazku P segment izolacji termicznej, zwłaszcza rurociągów ciepłowniczych i chłodniczych. Segment izolacji termicznej, zwłaszcza rurociągów ciepłowniczych i chłodniczych, charakteryzuje się tym, że stanowi połówkową część jednego elementu osłony izolacyjnej rurociągu, zawiera zewnętrzny płaszcz wykonany z blachy, zaś po jego wewnętrznej stronie znajduje się warstwa izolacyjna, która jest tak ukształtowana, że przylega do płaszcza oraz przylega bezpośrednio lub pośrednio poprzez folię aluminiową do izolowanego rurociągu. Do wewnętrznej strony płaszcza są zamocowane co najmniej dwa kształtowe elementy kotwiące warstwę izolacyjną i przebiegające korzystnie równolegle względem siebie, zaś ich wolne końce znajdują się w pobliżu równoległych względem siebie krawędzi płaszcza, przy czym każdy z elementów kotwiących jest zamocowany do płaszcza w połowie swojej długości na stałe, zaś w innych miejscach i w pobliżu wolnych końców jest zamocowany przesuwnie. Istotą wynalazku jest izolacja termiczna rurociągów, zwłaszcza ciepłowniczych posadowionych na podporach, służąca do osłaniania i ocieplenia rur ciepłowniczych, chłodniczych przemysłowych i przenoszących inne media, składająca się z segmentowych odcinków izolacyjnych, charakteryzująca się tym, że podpory rurociągów mają na bokach izolację termiczną korzystnie stanowiącą dzielone w pionie w poprzek osi rurociągów, elementy izolacyjne, które w przekroju poprzecznym mają korzystnie kształt ceownika, zaś w miejscu styku z rurociągiem mają kątowe lub promieniowe wybrania odpowiadające średnicy zewnętrznej rurociągów, i połączone są z elementami pokrywy izolacyjnej lub z wybraniem segmentowego odcinka izolacyjnego, przy czym pokrywa izolacyjna oraz segmentowy odcinek izolacyjny oraz segmentowy odcinek z wybraniem dzielone są wzdłuż osi rurociągu, a od czoła połączone są korzystnie poprzez zamek czołowy z kolejnymi segmentowymi dzielonymi izolacjami termicznymi. Elementy pokrywy izolacyjnej oraz segmentowe odcinki izolacyjne, okalające rurociąg mają na wewnętrznej powierzchni elementy dystansowe oddzielające zewnętrzną powierzchnię rurociągów od izolacji. Zewnętrzne powierzchnie elementów pokrywy izolacyjnej oraz segmentowych odcinków izolacyjnych, okalające rurociąg, boczne izolacje termiczne podpór rurociągów są wzajemnie trwale połączone. Zewnętrzne powierzchnie elementów pokrywy izolacyjnej oraz segmentowych odcinków izolacyjnych, okalające rurociąg w miejscu dzielenia wzdłuż osi rurociągu mają połączenie labiryntowe kaskadowe. Rozwiązanie według wynalazku zapewnia skuteczność izolacyjną porównywalną jaka występuje w rurach preizolowanych. Umożliwia ocieplenie rurociągów bez ich wymiany na rury preizolowane. Prace mogą być wykonywane bez konieczności wyłączeń przesyłowych w rurociągach. Technologia ocieplania rurociągów nie wymaga uzgodnień administracyjnych i może być wykonywana w ramach remontów niezależnie od pory roku.

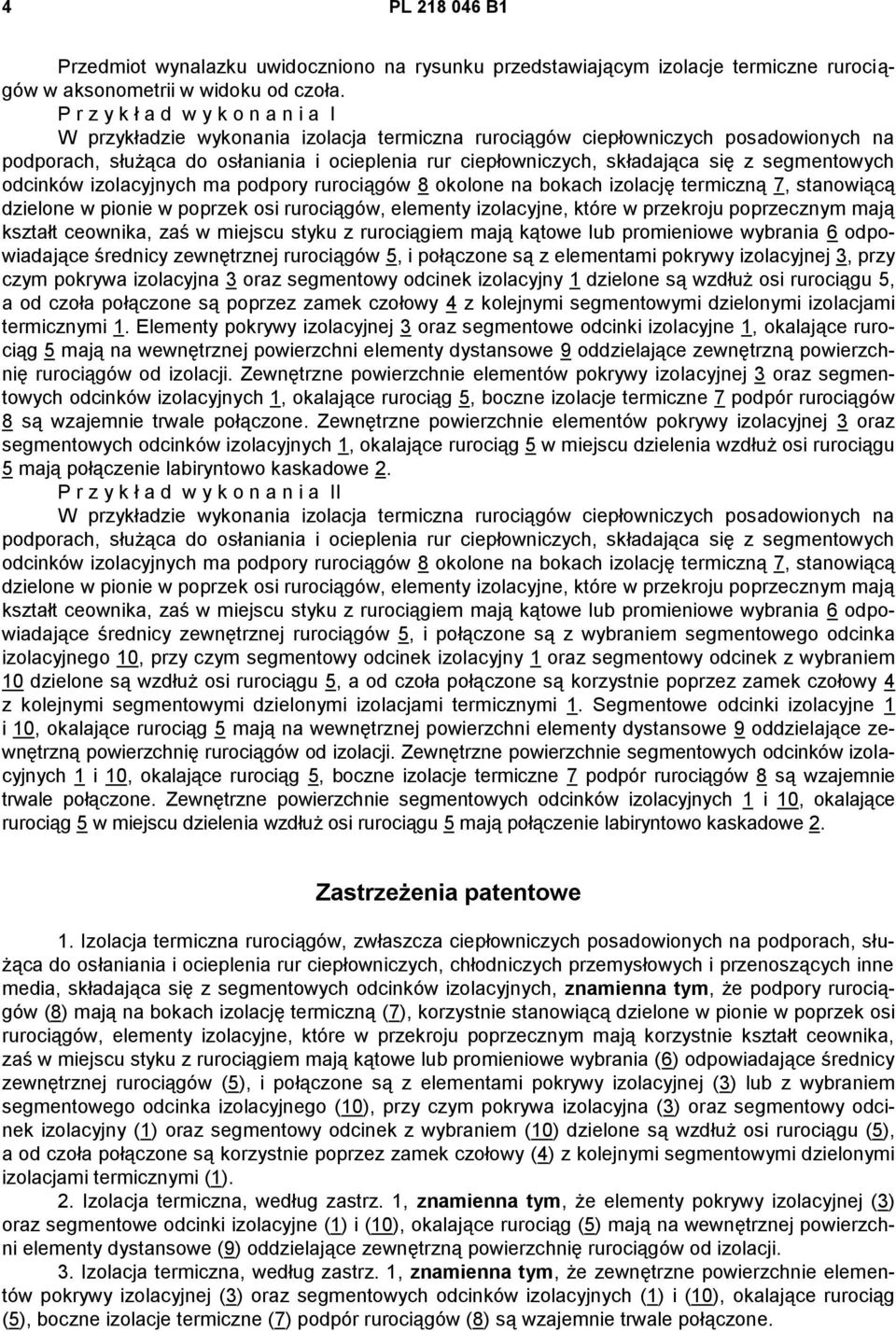

4 4 PL B1 Przedmiot wynalazku uwidoczniono na rysunku przedstawiającym izolacje termiczne rurociągów w aksonometrii w widoku od czoła. P r z y k ł a d w y k o n a n i a I W przykładzie wykonania izolacja termiczna rurociągów ciepłowniczych posadowionych na podporach, służąca do osłaniania i ocieplenia rur ciepłowniczych, składająca się z segmentowych odcinków izolacyjnych ma podpory rurociągów 8 okolone na bokach izolację termiczną 7, stanowiącą dzielone w pionie w poprzek osi rurociągów, elementy izolacyjne, które w przekroju poprzecznym mają kształt ceownika, zaś w miejscu styku z rurociągiem mają kątowe lub promieniowe wybrania 6 odpowiadające średnicy zewnętrznej rurociągów 5, i połączone są z elementami pokrywy izolacyjnej 3, przy czym pokrywa izolacyjna 3 oraz segmentowy odcinek izolacyjny 1 dzielone są wzdłuż osi rurociągu 5, a od czoła połączone są poprzez zamek czołowy 4 z kolejnymi segmentowymi dzielonymi izolacjami termicznymi 1. Elementy pokrywy izolacyjnej 3 oraz segmentowe odcinki izolacyjne 1, okalające rurociąg 5 mają na wewnętrznej powierzchni elementy dystansowe 9 oddzielające zewnętrzną powierzchnię rurociągów od izolacji. Zewnętrzne powierzchnie elementów pokrywy izolacyjnej 3 oraz segmentowych odcinków izolacyjnych 1, okalające rurociąg 5, boczne izolacje termiczne 7 podpór rurociągów 8 są wzajemnie trwale połączone. Zewnętrzne powierzchnie elementów pokrywy izolacyjnej 3 oraz segmentowych odcinków izolacyjnych 1, okalające rurociąg 5 w miejscu dzielenia wzdłuż osi rurociągu 5 mają połączenie labiryntowo kaskadowe 2. P r z y k ł a d w y k o n a n i a II W przykładzie wykonania izolacja termiczna rurociągów ciepłowniczych posadowionych na podporach, służąca do osłaniania i ocieplenia rur ciepłowniczych, składająca się z segmentowych odcinków izolacyjnych ma podpory rurociągów 8 okolone na bokach izolację termiczną 7, stanowiącą dzielone w pionie w poprzek osi rurociągów, elementy izolacyjne, które w przekroju poprzecznym mają kształt ceownika, zaś w miejscu styku z rurociągiem mają kątowe lub promieniowe wybrania 6 odpowiadające średnicy zewnętrznej rurociągów 5, i połączone są z wybraniem segmentowego odcinka izolacyjnego 10, przy czym segmentowy odcinek izolacyjny 1 oraz segmentowy odcinek z wybraniem 10 dzielone są wzdłuż osi rurociągu 5, a od czoła połączone są korzystnie poprzez zamek czołowy 4 z kolejnymi segmentowymi dzielonymi izolacjami termicznymi 1. Segmentowe odcinki izolacyjne 1 i 10, okalające rurociąg 5 mają na wewnętrznej powierzchni elementy dystansowe 9 oddzielające zewnętrzną powierzchnię rurociągów od izolacji. Zewnętrzne powierzchnie segmentowych odcinków izolacyjnych 1 i 10, okalające rurociąg 5, boczne izolacje termiczne 7 podpór rurociągów 8 są wzajemnie trwale połączone. Zewnętrzne powierzchnie segmentowych odcinków izolacyjnych 1 i 10, okalające rurociąg 5 w miejscu dzielenia wzdłuż osi rurociągu 5 mają połączenie labiryntowo kaskadowe 2. Zastrzeżenia patentowe 1. Izolacja termiczna rurociągów, zwłaszcza ciepłowniczych posadowionych na podporach, służąca do osłaniania i ocieplenia rur ciepłowniczych, chłodniczych przemysłowych i przenoszących inne media, składająca się z segmentowych odcinków izolacyjnych, znamienna tym, że podpory rurociągów (8) mają na bokach izolację termiczną (7), korzystnie stanowiącą dzielone w pionie w poprzek osi rurociągów, elementy izolacyjne, które w przekroju poprzecznym mają korzystnie kształt ceownika, zaś w miejscu styku z rurociągiem mają kątowe lub promieniowe wybrania (6) odpowiadające średnicy zewnętrznej rurociągów (5), i połączone są z elementami pokrywy izolacyjnej (3) lub z wybraniem segmentowego odcinka izolacyjnego (10), przy czym pokrywa izolacyjna (3) oraz segmentowy odcinek izolacyjny (1) oraz segmentowy odcinek z wybraniem (10) dzielone są wzdłuż osi rurociągu (5), a od czoła połączone są korzystnie poprzez zamek czołowy (4) z kolejnymi segmentowymi dzielonymi izolacjami termicznymi (1). 2. Izolacja termiczna, według zastrz. 1, znamienna tym, że elementy pokrywy izolacyjnej (3) oraz segmentowe odcinki izolacyjne (1) i (10), okalające rurociąg (5) mają na wewnętrznej powierzchni elementy dystansowe (9) oddzielające zewnętrzną powierzchnię rurociągów od izolacji. 3. Izolacja termiczna, według zastrz. 1, znamienna tym, że zewnętrzne powierzchnie elementów pokrywy izolacyjnej (3) oraz segmentowych odcinków izolacyjnych (1) i (10), okalające rurociąg (5), boczne izolacje termiczne (7) podpór rurociągów (8) są wzajemnie trwale połączone.

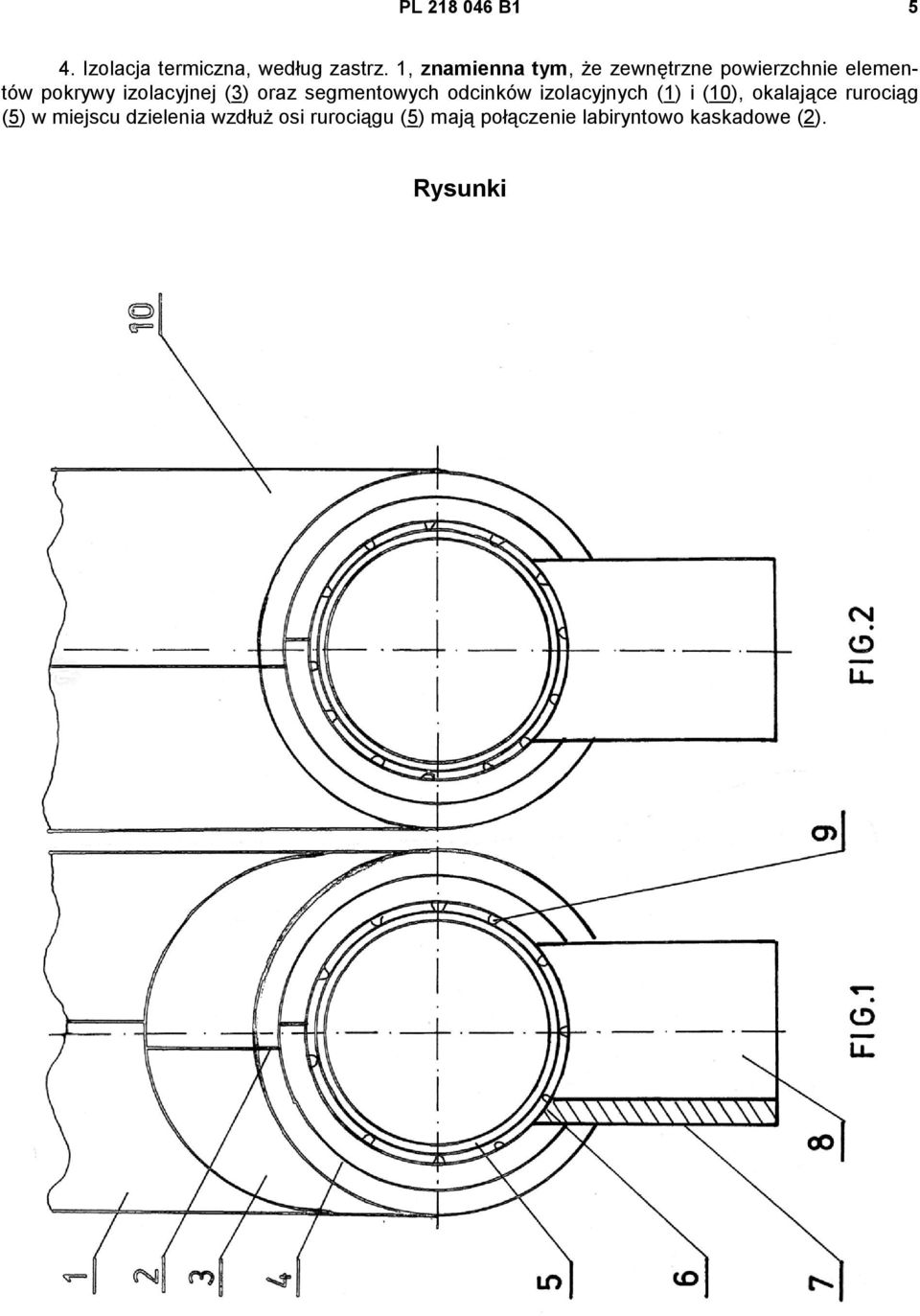

5 PL B Izolacja termiczna, według zastrz. 1, znamienna tym, że zewnętrzne powierzchnie elementów pokrywy izolacyjnej (3) oraz segmentowych odcinków izolacyjnych (1) i (10), okalające rurociąg (5) w miejscu dzielenia wzdłuż osi rurociągu (5) mają połączenie labiryntowo kaskadowe (2). Rysunki

6 6 PL B1 Departament Wydawnictw UPRP Cena 2,46 zł (w tym 23% VAT)
