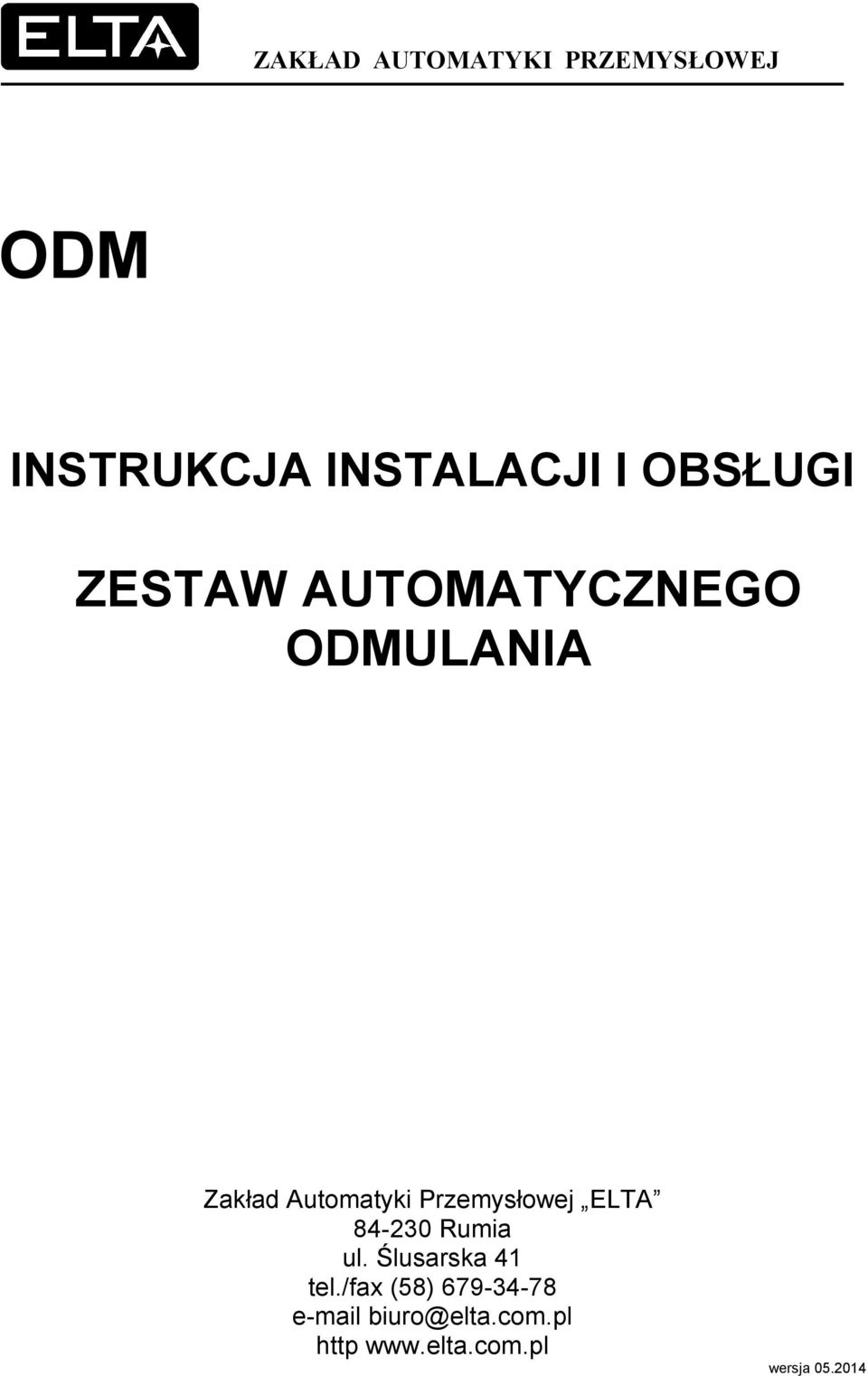

1 ZAKŁAD AUTOMATYKI PRZEMYSŁOWEJ ODM INSTRUKCJA INSTALACJI I OBSŁUGI ZESTAW AUTOMATYCZNEGO ODMULANIA Zakład Automatyki Przemysłowej ELTA Rumia ul. Ślusarska 41 tel./fax (58) biuro@elta.com.pl http wersja

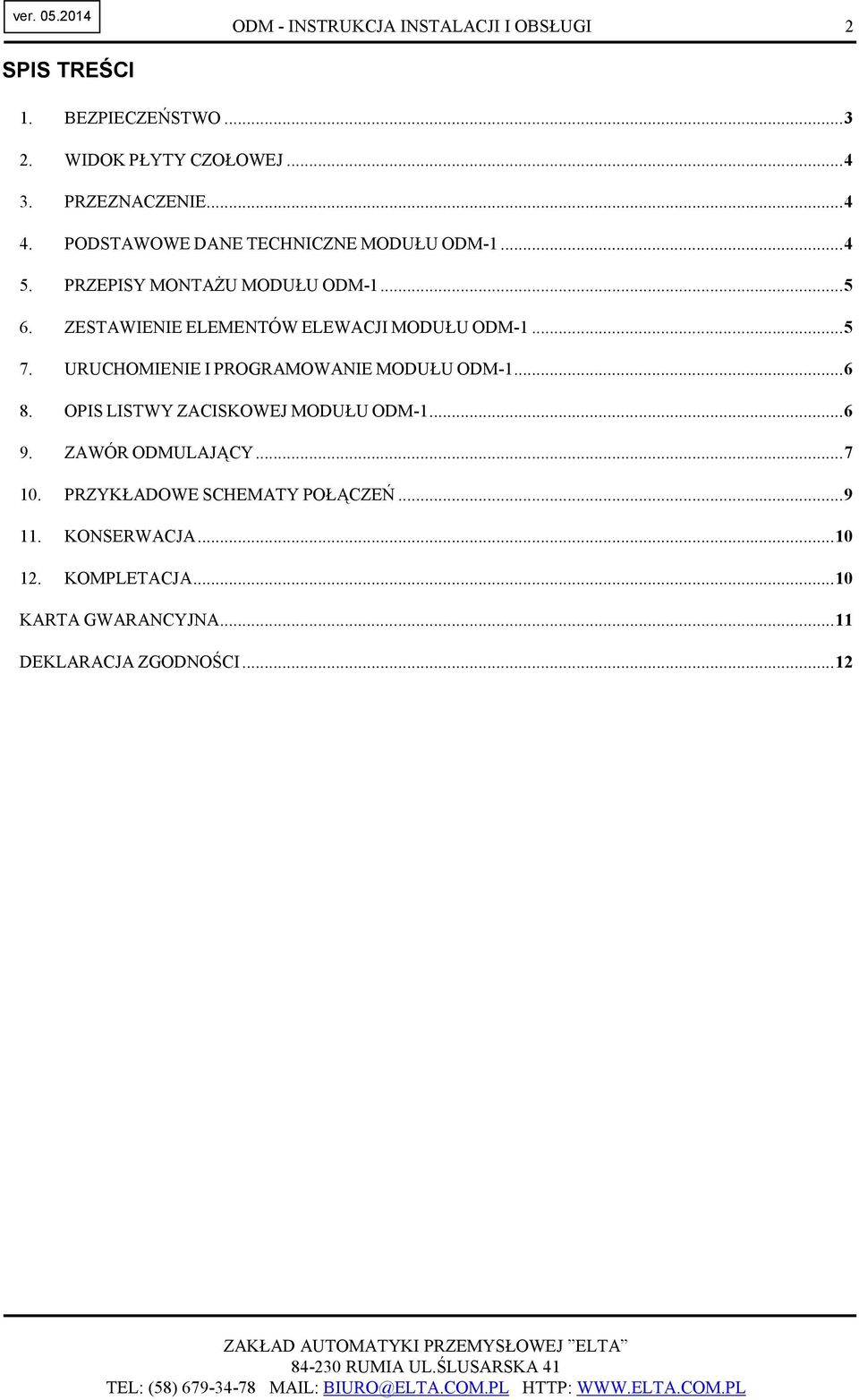

2 ODM - INSTRUKCJA INSTALACJI I OBSŁUGI 2 SPIS TREŚCI 1. BEZPIECZEŃSTWO WIDOK PŁYTY CZOŁOWEJ PRZEZNACZENIE PODSTAWOWE DANE TECHNICZNE MODUŁU ODM PRZEPISY MONTAśU MODUŁU ODM ZESTAWIENIE ELEMENTÓW ELEWACJI MODUŁU ODM URUCHOMIENIE I PROGRAMOWANIE MODUŁU ODM OPIS LISTWY ZACISKOWEJ MODUŁU ODM ZAWÓR ODMULAJĄCY PRZYKŁADOWE SCHEMATY POŁĄCZEŃ KONSERWACJA KOMPLETACJA...10 KARTA GWARANCYJNA...11 DEKLARACJA ZGODNOŚCI...12

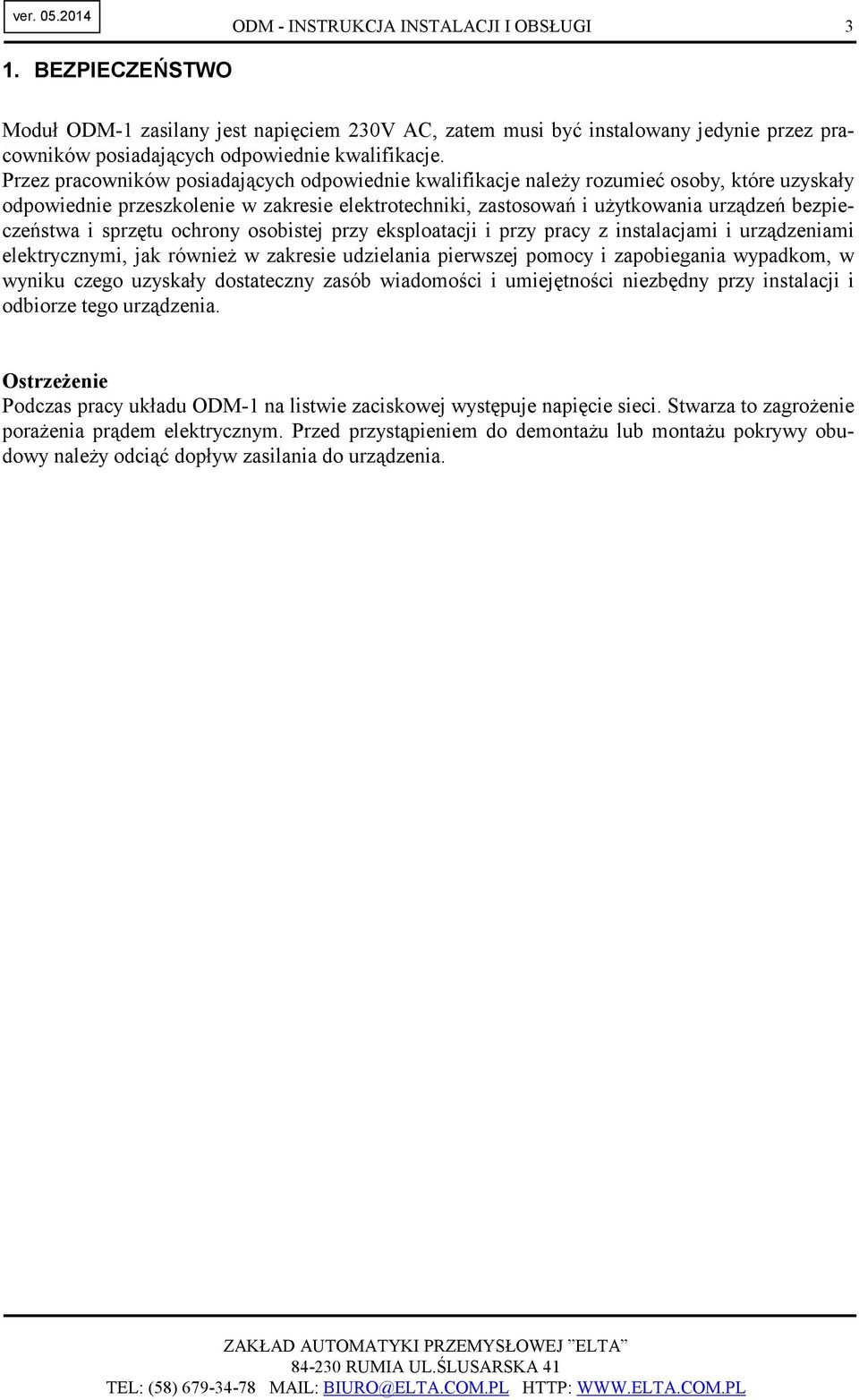

3 ODM - INSTRUKCJA INSTALACJI I OBSŁUGI 3 1. BEZPIECZEŃSTWO Moduł ODM-1 zasilany jest napięciem 230V AC, zatem musi być instalowany jedynie przez pracowników posiadających odpowiednie kwalifikacje. Przez pracowników posiadających odpowiednie kwalifikacje naleŝy rozumieć osoby, które uzyskały odpowiednie przeszkolenie w zakresie elektrotechniki, zastosowań i uŝytkowania urządzeń bezpieczeństwa i sprzętu ochrony osobistej przy eksploatacji i przy pracy z instalacjami i urządzeniami elektrycznymi, jak równieŝ w zakresie udzielania pierwszej pomocy i zapobiegania wypadkom, w wyniku czego uzyskały dostateczny zasób wiadomości i umiejętności niezbędny przy instalacji i odbiorze tego urządzenia. OstrzeŜenie Podczas pracy układu ODM-1 na listwie zaciskowej występuje napięcie sieci. Stwarza to zagroŝenie poraŝenia prądem elektrycznym. Przed przystąpieniem do demontaŝu lub montaŝu pokrywy obudowy naleŝy odciąć dopływ zasilania do urządzenia.

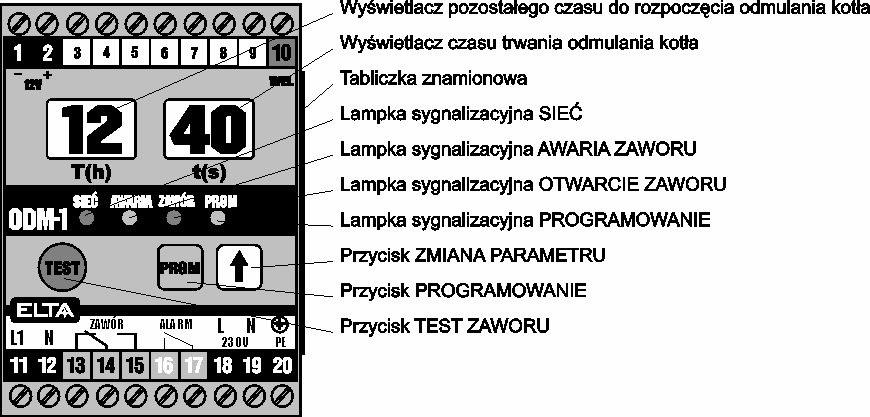

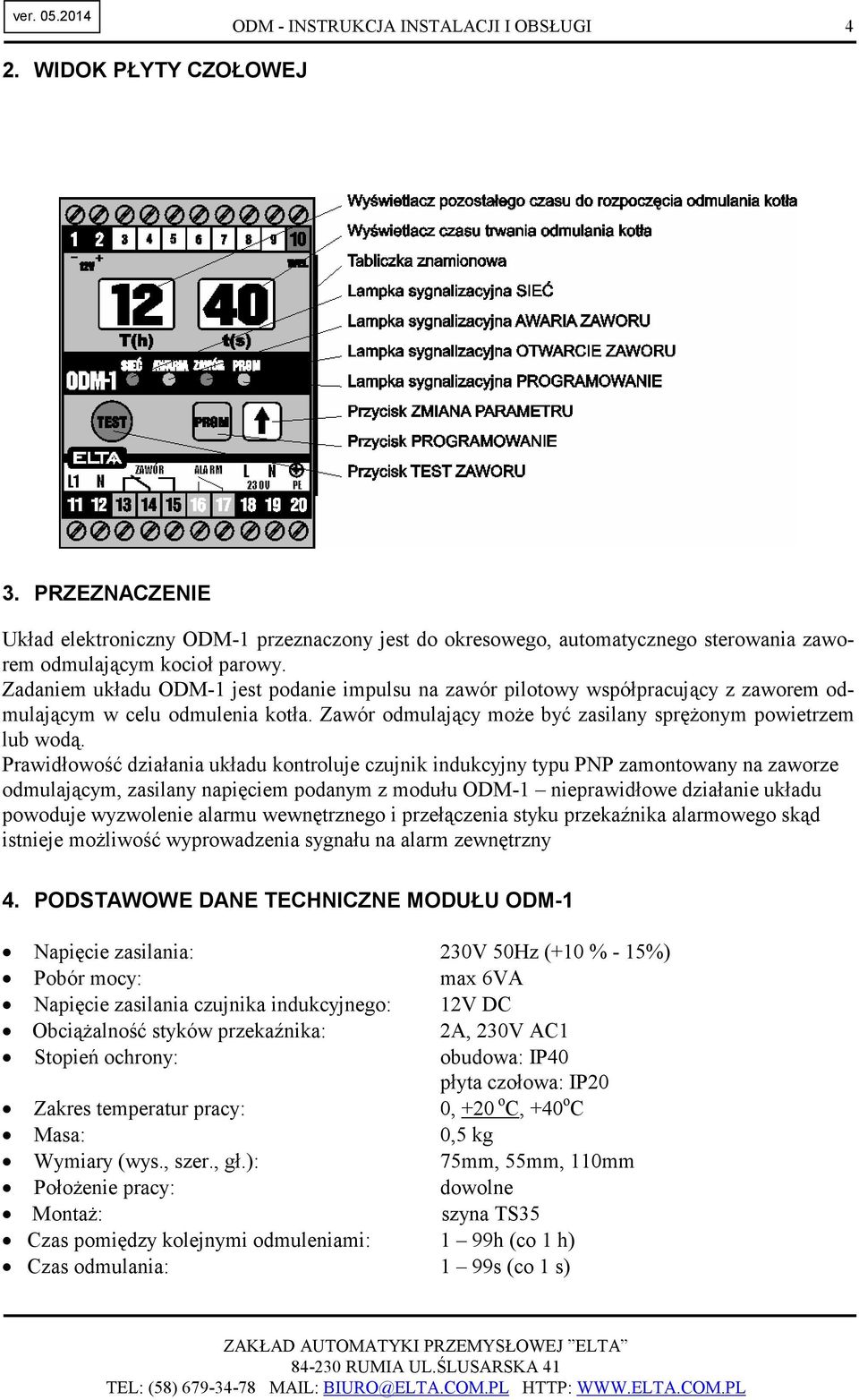

4 ODM - INSTRUKCJA INSTALACJI I OBSŁUGI 4 2. WIDOK PŁYTY CZOŁOWEJ 3. PRZEZNACZENIE Układ elektroniczny ODM-1 przeznaczony jest do okresowego, automatycznego sterowania zaworem odmulającym kocioł parowy. Zadaniem układu ODM-1 jest podanie impulsu na zawór pilotowy współpracujący z zaworem odmulającym w celu odmulenia kotła. Zawór odmulający moŝe być zasilany spręŝonym powietrzem lub wodą. Prawidłowość działania układu kontroluje czujnik indukcyjny typu PNP zamontowany na zaworze odmulającym, zasilany napięciem podanym z modułu ODM-1 nieprawidłowe działanie układu powoduje wyzwolenie alarmu wewnętrznego i przełączenia styku przekaźnika alarmowego skąd istnieje moŝliwość wyprowadzenia sygnału na alarm zewnętrzny 4. PODSTAWOWE DANE TECHNICZNE MODUŁU ODM-1 Napięcie zasilania: 230V 50Hz (+10 % - 15%) Pobór mocy: max 6VA Napięcie zasilania czujnika indukcyjnego: 12V DC ObciąŜalność styków przekaźnika: 2A, 230V AC1 Stopień ochrony: obudowa: IP40 płyta czołowa: IP20 Zakres temperatur pracy: 0, +20 o C, +40 o C Masa: 0,5 kg Wymiary (wys., szer., gł.): 75mm, 55mm, 110mm PołoŜenie pracy: dowolne MontaŜ: szyna TS35 Czas pomiędzy kolejnymi odmuleniami: 1 99h (co 1 h) Czas odmulania: 1 99s (co 1 s)

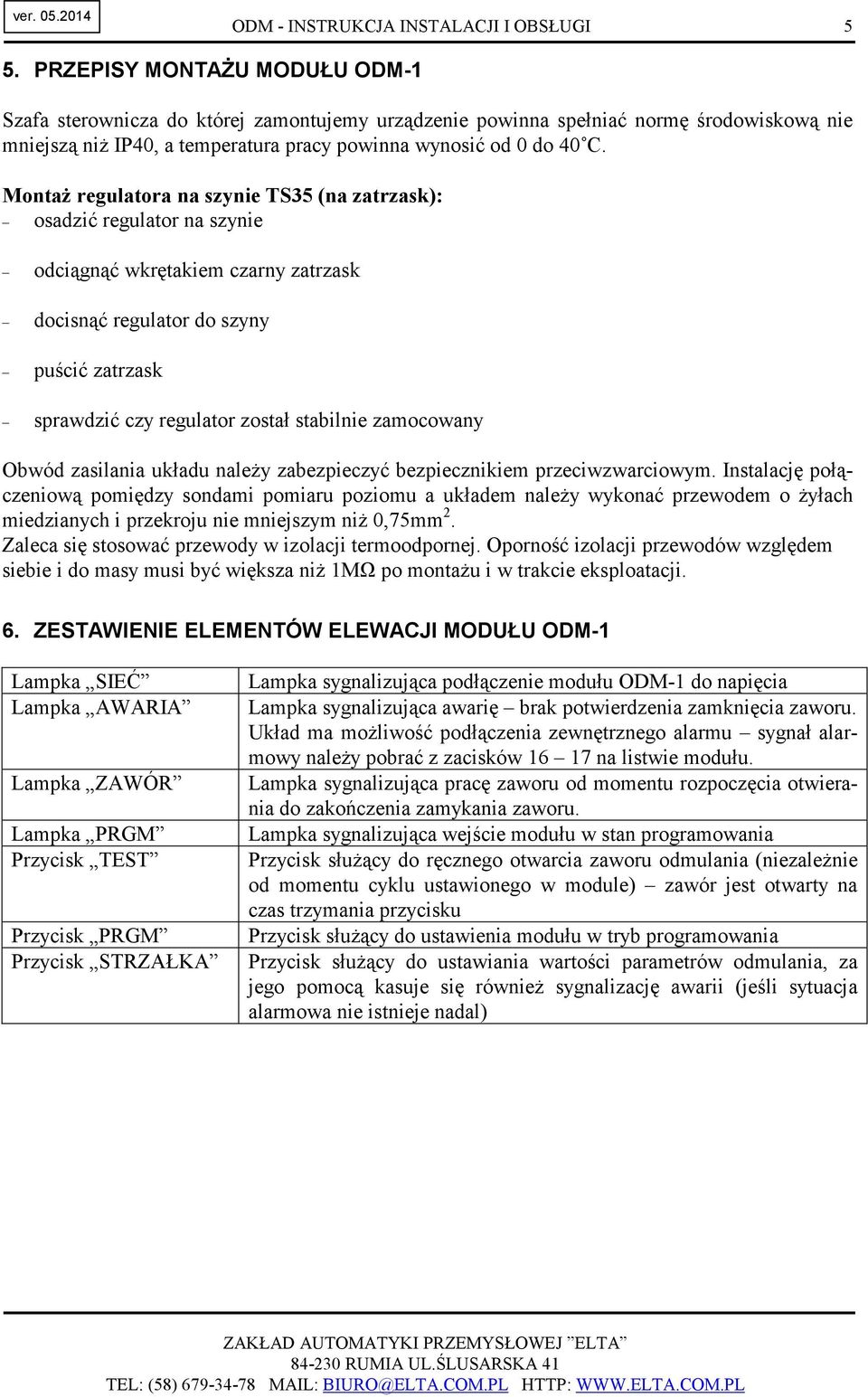

5 ODM - INSTRUKCJA INSTALACJI I OBSŁUGI 5 5. PRZEPISY MONTAśU MODUŁU ODM-1 Szafa sterownicza do której zamontujemy urządzenie powinna spełniać normę środowiskową nie mniejszą niŝ IP40, a temperatura pracy powinna wynosić od 0 do 40 C. MontaŜ regulatora na szynie TS35 (na zatrzask): osadzić regulator na szynie odciągnąć wkrętakiem czarny zatrzask docisnąć regulator do szyny puścić zatrzask sprawdzić czy regulator został stabilnie zamocowany Obwód zasilania układu naleŝy zabezpieczyć bezpiecznikiem przeciwzwarciowym. Instalację połączeniową pomiędzy sondami pomiaru poziomu a układem naleŝy wykonać przewodem o Ŝyłach miedzianych i przekroju nie mniejszym niŝ 0,75mm 2. Zaleca się stosować przewody w izolacji termoodpornej. Oporność izolacji przewodów względem siebie i do masy musi być większa niŝ 1MΩ po montaŝu i w trakcie eksploatacji. 6. ZESTAWIENIE ELEMENTÓW ELEWACJI MODUŁU ODM-1 Lampka SIEĆ Lampka AWARIA Lampka ZAWÓR Lampka PRGM Przycisk TEST Przycisk PRGM Przycisk STRZAŁKA Lampka sygnalizująca podłączenie modułu ODM-1 do napięcia Lampka sygnalizująca awarię brak potwierdzenia zamknięcia zaworu. Układ ma moŝliwość podłączenia zewnętrznego alarmu sygnał alarmowy naleŝy pobrać z zacisków na listwie modułu. Lampka sygnalizująca pracę zaworu od momentu rozpoczęcia otwierania do zakończenia zamykania zaworu. Lampka sygnalizująca wejście modułu w stan programowania Przycisk słuŝący do ręcznego otwarcia zaworu odmulania (niezaleŝnie od momentu cyklu ustawionego w module) zawór jest otwarty na czas trzymania przycisku Przycisk słuŝący do ustawienia modułu w tryb programowania Przycisk słuŝący do ustawiania wartości parametrów odmulania, za jego pomocą kasuje się równieŝ sygnalizację awarii (jeśli sytuacja alarmowa nie istnieje nadal)

6 ODM - INSTRUKCJA INSTALACJI I OBSŁUGI 6 7. URUCHOMIENIE I PROGRAMOWANIE MODUŁU ODM-1 Po włączeniu układu do sieci zaświeci się zielona lampka SIEĆ sygnalizująca obecność napięcia, a takŝe zostaną wyświetlone wartości na obydwu wyświetlaczach układ rozpoczyna pracę. Po naciśnięciu przycisku PRGM zaświeci się Ŝółta lampka PRGM jest ona zapalona podczas całego procesu programowania. Podczas programowania na wyświetlaczu pojawiają się następujące symbole: Symbol t1 t2 t3 Opis Czas pomiędzy kolejnymi odmulaniami kotła wartość podawana w godzinach Czas trwania odmulania kotła (otwarcia zaworu) wartość podawana w sekundach Czas oczekiwania przez układ na sygnał zamknięcia zaworu wartość podawana w sekundach (Uwaga czas t3 musi być większy niŝ t2) Przechodzenie pomiędzy poszczególnymi parametrami odbywa się za pomocą naciskania przycisku PRGM. Zmiany wartości kaŝdego z parametrów dokonuje się poprzez naciskanie przycisku strzałki moŝna ustawić wartość pomiędzy 1 a 99, kaŝde naciśnięcie przycisku strzałki powoduje zwiększenie wartości parametru o 1; w przypadku konieczności zmniejszenia wartości naleŝy ustawić licznik na wartość 99 i nacisnąć jeszcze raz przycisk strzałki licznik znowu zostanie ustawiony na wartość 1. Po ustawieniu ostatniego parametru, wyjście z trybu programowania odbywa się poprzez naciśnięcie przycisku PRGM. 8. OPIS LISTWY ZACISKOWEJ MODUŁU ODM-1 Nr zacisku Opis 1 12V zasilanie czujnika indukcyjnego połoŝenia zaworu V zasilanie czujnika indukcyjnego połoŝenia zaworu 3 Zacisk wolny 4 Zacisk wolny 5 Zacisk wolny 6 Zacisk wolny 7 Zacisk wolny 8 Zacisk wolny 9 Zacisk wolny 10 WEJŚCIE sygnał z czujnika indukcyjnego połoŝenia zaworu 11 L1 zasilanie drugiego moduł odmulania (dla kotłów pracujących w kaskadzie) 12 N zacisk neutralny zasilania drugiego moduł odmulania (dla kotłów pracujących w kaskadzie) 13 ZAWÓR - zacisk styku przekaźnika otwierania zaworu odmulania (NC) 14 ZAWÓR - zacisk styku przekaźnika otwierania zaworu odmulania (wspólny) 15 ZAWÓR - zacisk styku przekaźnika otwierania zaworu odmulania (NO) 16 ALARM - zacisk styku przekaźnika obwodu alarmu zaworu odmulania 17 ALARM - zacisk styku przekaźnika obwodu alarmu zaworu odmulania 18 L zasilanie modułu 230V AC 19 N zacisk neutralny 20 PE zacisk przewodu ochronnego

7 ODM - INSTRUKCJA INSTALACJI I OBSŁUGI 7 9. ZAWÓR ODMULAJĄCY 9.1 ZASTOSOWANIE Zawory odmulające z napędem pneumatycznym przeznaczone są do odmulania kotłów parowych i kotłów utylizacyjnych. Napęd pneumatyczny umoŝliwia stosowanie odmulacza w instalacjach z automatycznym sterowaniem procesu odmulania kotłów, przystosowanych do pracy bez stałego nadzoru lub z nadzorem ograniczonym. Parametry zaworów D N K VS X Wymiary [mm] n Masa [kg] ØD ØD 0 Ød L L 1 ØD 1 F H , , , , ,

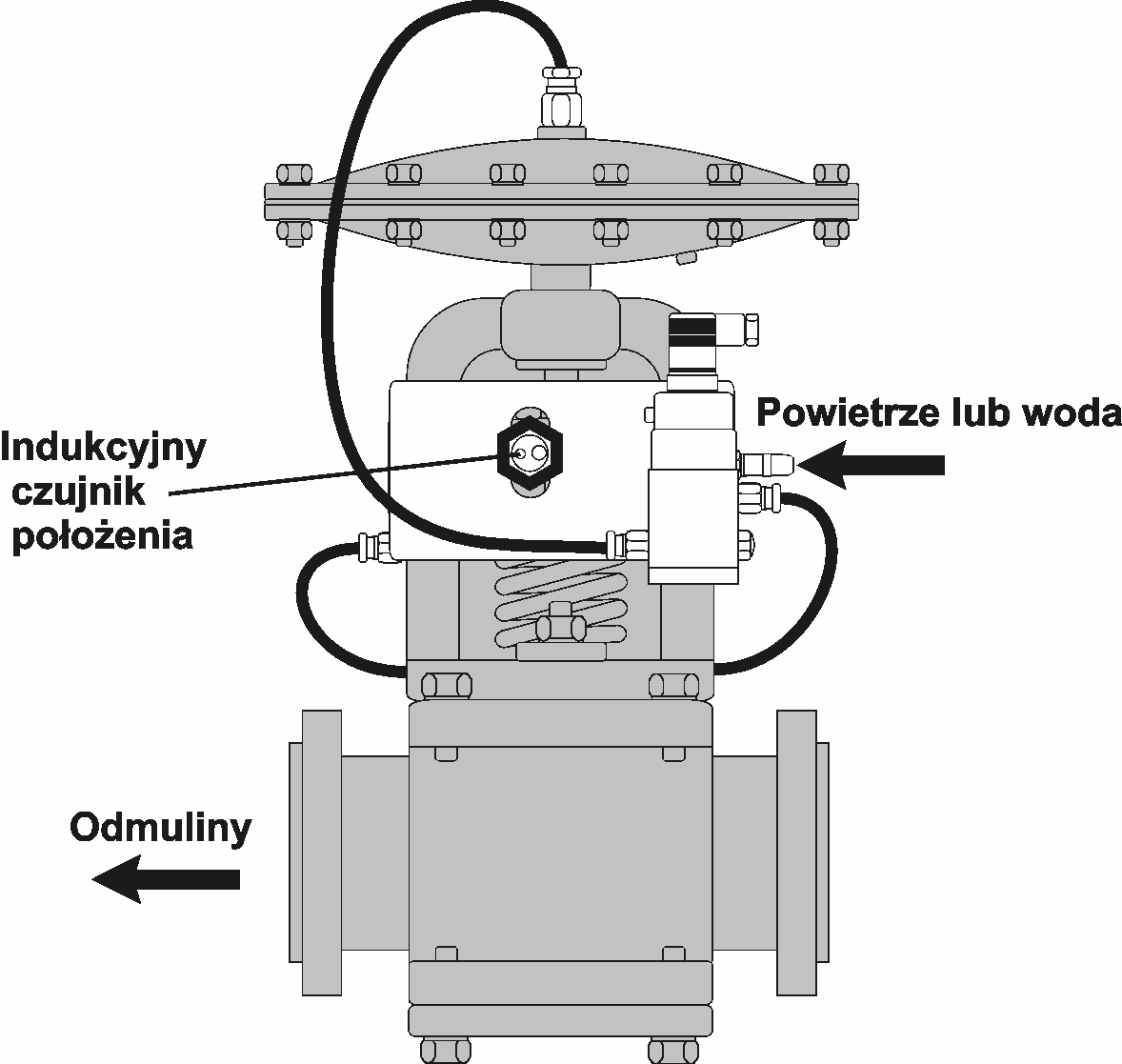

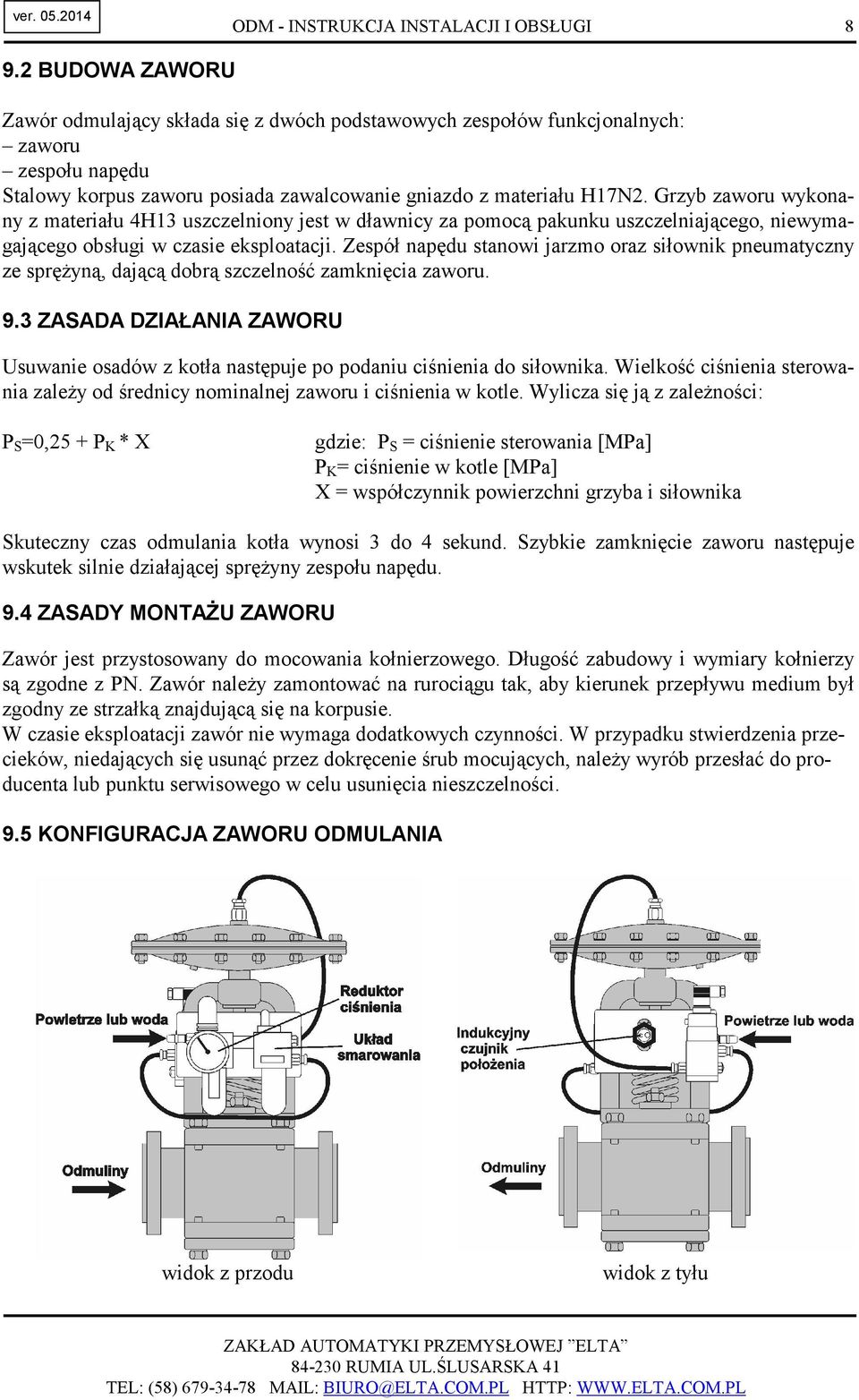

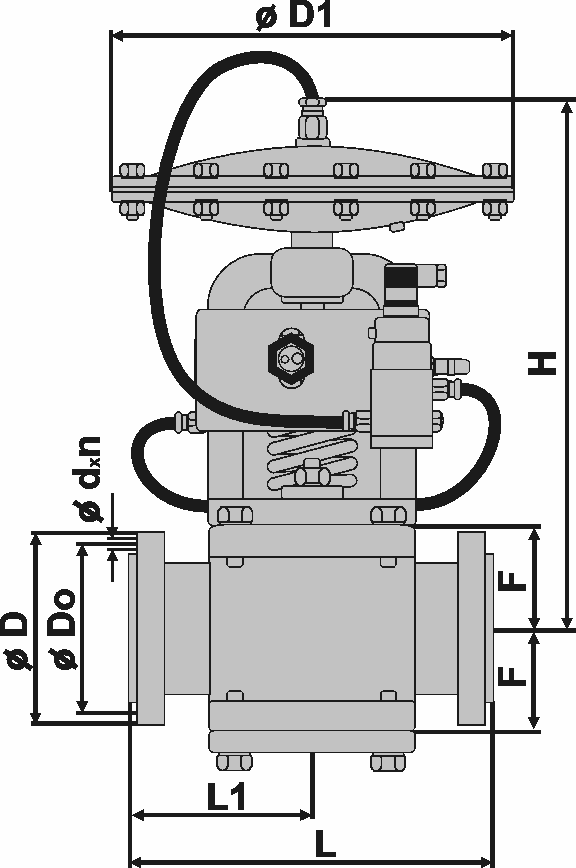

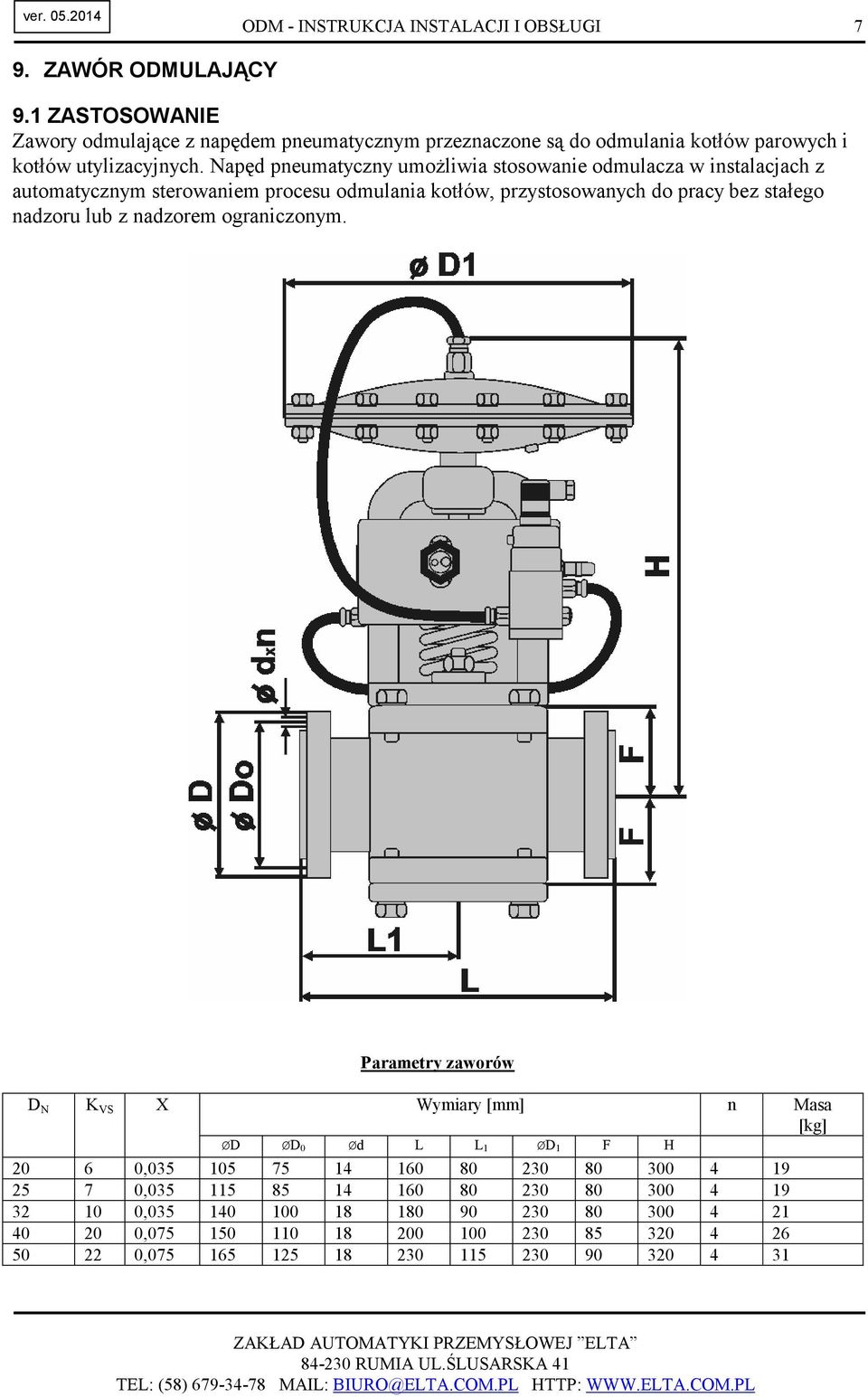

8 ODM - INSTRUKCJA INSTALACJI I OBSŁUGI BUDOWA ZAWORU Zawór odmulający składa się z dwóch podstawowych zespołów funkcjonalnych: zaworu zespołu napędu Stalowy korpus zaworu posiada zawalcowanie gniazdo z materiału H17N2. Grzyb zaworu wykonany z materiału 4H13 uszczelniony jest w dławnicy za pomocą pakunku uszczelniającego, niewymagającego obsługi w czasie eksploatacji. Zespół napędu stanowi jarzmo oraz siłownik pneumatyczny ze spręŝyną, dającą dobrą szczelność zamknięcia zaworu. 9.3 ZASADA DZIAŁANIA ZAWORU Usuwanie osadów z kotła następuje po podaniu ciśnienia do siłownika. Wielkość ciśnienia sterowania zaleŝy od średnicy nominalnej zaworu i ciśnienia w kotle. Wylicza się ją z zaleŝności: P S =0,25 + P K * X gdzie: P S = ciśnienie sterowania [MPa] P K = ciśnienie w kotle [MPa] X = współczynnik powierzchni grzyba i siłownika Skuteczny czas odmulania kotła wynosi 3 do 4 sekund. Szybkie zamknięcie zaworu następuje wskutek silnie działającej spręŝyny zespołu napędu. 9.4 ZASADY MONTAśU ZAWORU Zawór jest przystosowany do mocowania kołnierzowego. Długość zabudowy i wymiary kołnierzy są zgodne z PN. Zawór naleŝy zamontować na rurociągu tak, aby kierunek przepływu medium był zgodny ze strzałką znajdującą się na korpusie. W czasie eksploatacji zawór nie wymaga dodatkowych czynności. W przypadku stwierdzenia przecieków, niedających się usunąć przez dokręcenie śrub mocujących, naleŝy wyrób przesłać do producenta lub punktu serwisowego w celu usunięcia nieszczelności. 9.5 KONFIGURACJA ZAWORU ODMULANIA widok z przodu widok z tyłu

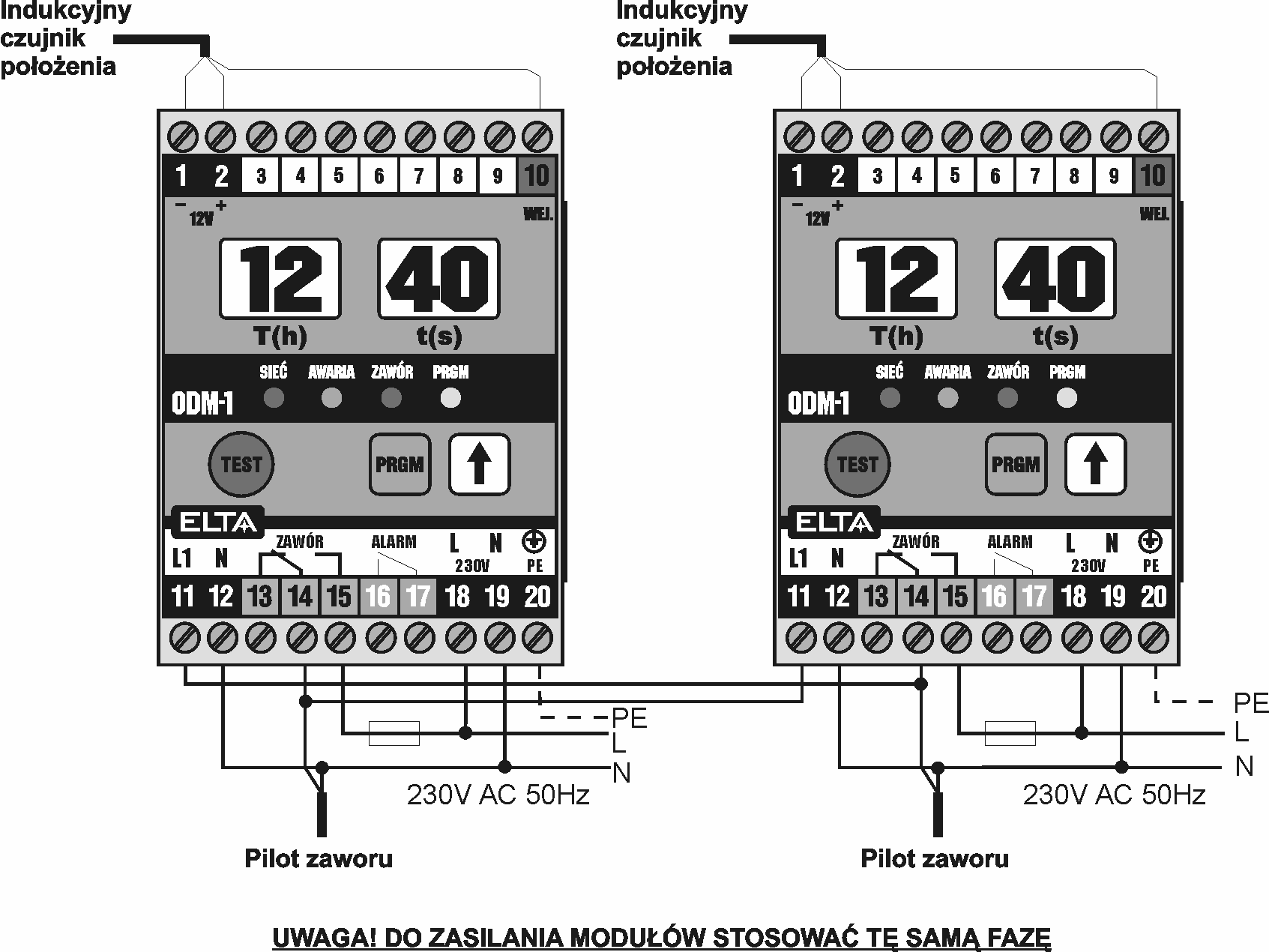

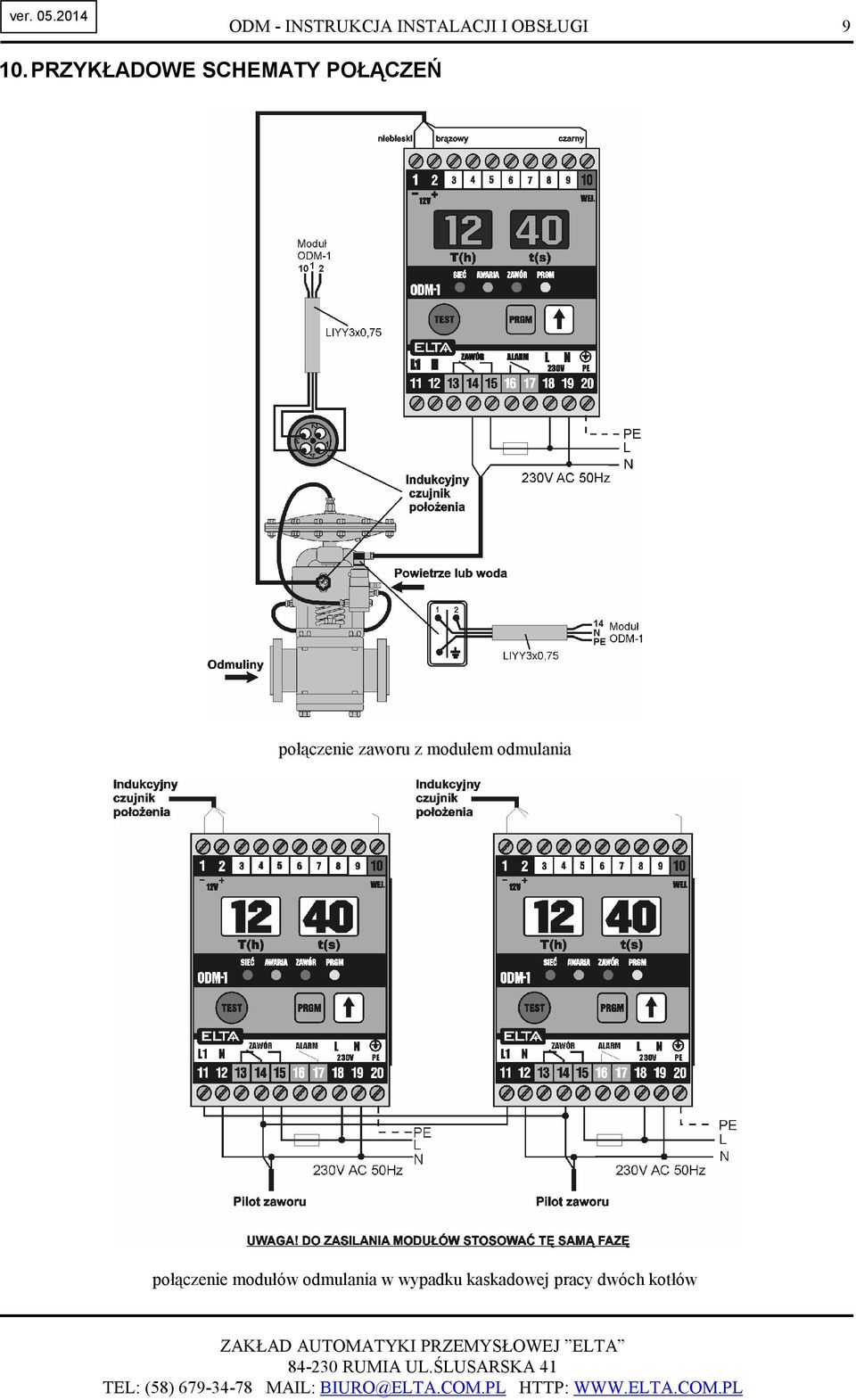

9 ODM - INSTRUKCJA INSTALACJI I OBSŁUGI PRZYKŁADOWE SCHEMATY POŁĄCZEŃ połączenie zaworu z modułem odmulania połączenie modułów odmulania w wypadku kaskadowej pracy dwóch kotłów

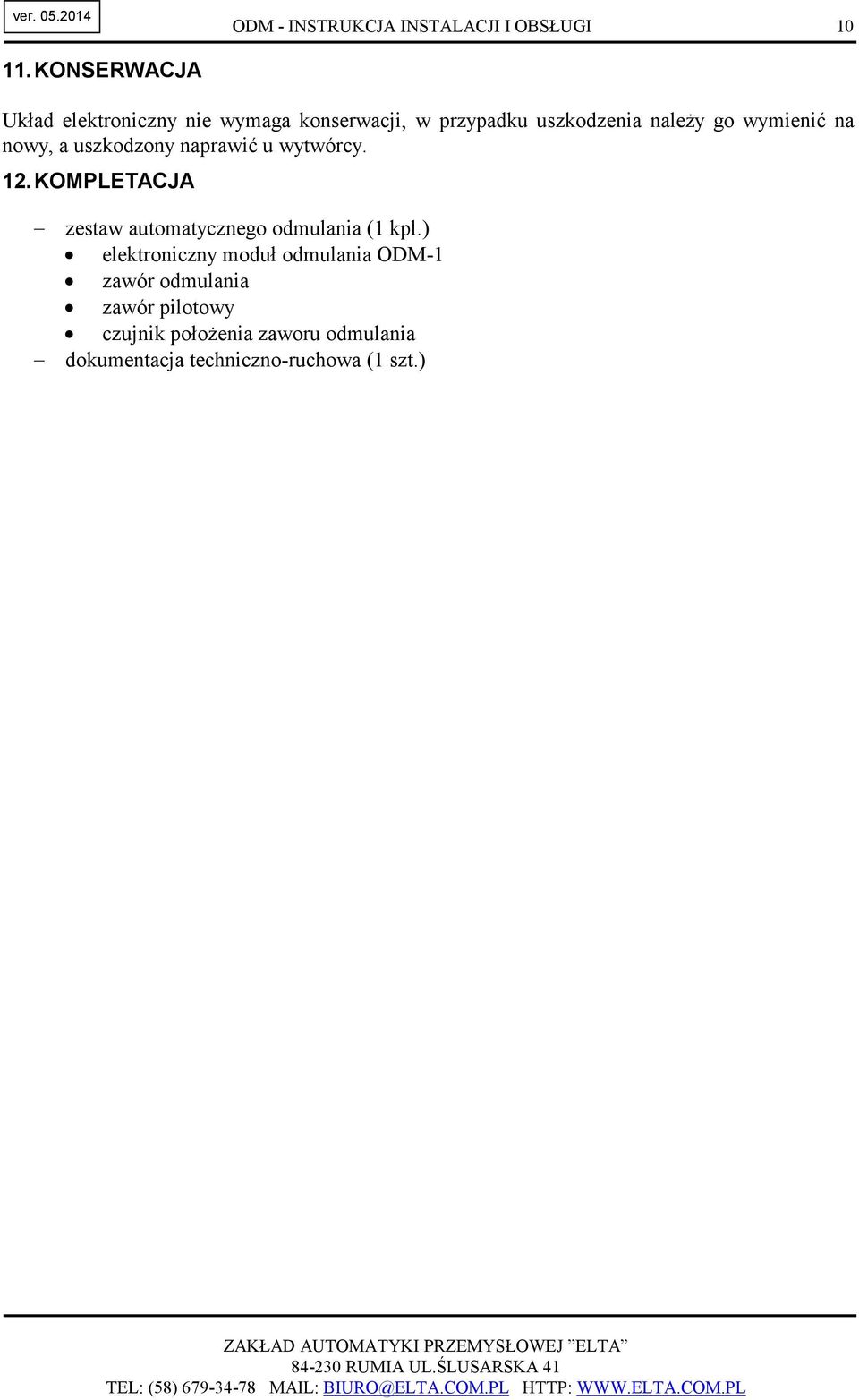

10 ODM - INSTRUKCJA INSTALACJI I OBSŁUGI KONSERWACJA Układ elektroniczny nie wymaga konserwacji, w przypadku uszkodzenia naleŝy go wymienić na nowy, a uszkodzony naprawić u wytwórcy. 12. KOMPLETACJA zestaw automatycznego odmulania (1 kpl.) elektroniczny moduł odmulania ODM-1 zawór odmulania zawór pilotowy czujnik połoŝenia zaworu odmulania dokumentacja techniczno-ruchowa (1 szt.)
