1 Modułowy system kompleksowej zabudowy barowej KATAOG 2018 PRODUCENT MEI I URZĄDZEŃ DA GASTRONOMII

2 Spis treści masterar - wstęp Zastosowane rozwiązania Informacje ogólne Dopłaty Projektowanie Moduły chłodnicze i mroźnicze z agregatem - K1 Moduły chłodnicze i mroźnicze pod agregat centralny ze sterowaniem przy korpusie K3 Moduły chłodnicze i mroźnicze pod agregat centralny i sterowanie centralne K5 Moduły neutralne - KN Elementy uzupełniające - KU laty - K Zabudowa dekoracyjna i kontuar - KZ Pliki graficzne zamieszczone w katalogu są plikami poglądowymi i mogą się różnić od rzeczywistych produktów. Firma Komat Mieczysław Kozłowski zastrzega sobie prawo wprowadzania zmian konstrukcyjnych produktów zamieszczonych w katalogu.

3 masterar - modułowy system kompleksowej zabudowy barowej FUNKCJONANOŚĆ ŁATWOŚĆ OSŁUGI JAKOŚĆ NOWOCZESNE WZORNICTWO Wychodząc naprzeciw oczekiwaniom naszych klientów, stworzyliśmy modułowy system kompleksowej zabudowy barowej masterar. masterar to kompleksowa oferta, która umożliwia stworzenie baru nie tylko wysoce funkcjonalnego, ale także o wyjątkowym designie. Elegancka linia frontów i dbałość o najmniejsze detale zadowolą nawet największych estetów, a nieograniczone możliwości wykończenia baru oraz interesujące rozwiązania, takie jak mrożony kontuar, pozwalają na dopasowanie jego designu do charakteru lokalu. Aby zapewnić pełną funkcjonalność nasi konstruktorzy opracowali szereg innowacyjnych rozwiązań. Zaproponowane rozwiązania są efektem naszego wieloletniego doświadczenia w branży gastronomicznej oraz współpracy z barmanami, których sugestie i uwagi przekształciliśmy w gotowy produkt. ogata oferta elementów mroźniczych, chłodniczych i neutralnych pozwala na dostosowanie linii barowej także do małej przestrzeni, a liczna grupa elementów dodatkowych umożliwia optymalne zorganizowanie stanowiska pracy barmana. Nasi konsultanci chętnie pomogą Państwu stworzyć bar, który idealnie wpasuje się w Państwa potrzeby. Dzięki stosowanej przez firmę Komat technologii i rozwiązaniom konstrukcyjnym możliwa jest realizacja nawet najbardziej śmiałych wizji architektów i projektantów. Życzę Państwu ciekawych realizacji z firmą Komat.

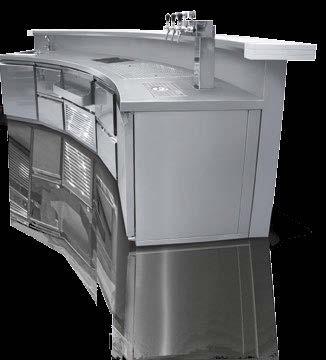

4 masterar Modułowy system kompleksowej zabudowy barowej Nowoczesna i estetyczna linia barowa, której funkcjonalność i ergonomia uczynią pracę barmana szybszą i bardziej wydajną. Produkt nominowany do Godła Teraz Polska Firma Komat wychodzi naprzeciw Państwa potrzebom tworząc innowacyjne rozwiązania, które gwarantują optymalne wykorzystanie przestrzeni, łatwość obsługi oraz wygodę użytkowania i funkcjonalność. Jakość i estetyka Grubość drzwi, zastosowane zawiasy i wyprofilowane uchwyty są identyczne we wszystkich modułach, co przy zestawianiu elementów neutralnych z urządzeniami daje efekt spójności i poczucie wyjątkowej harmonii. Trwałość Zastosowane najwyższej jakości materiały oraz opracowane na bazie wieloletniego doświadczenia rozwiązania konstrukcyjne pozwalają na długoletnie użytkowanie baru. Nowoczesny design Elegancka linia frontów oraz atrakcyjny sposób podświetlenia przeszklonych drzwi światłem ED zadowolą nawet największych estetów, a różnorodność materiałów wykończeniowych zabudowy frontu baru daje nieograniczone możliwości i pozwala idealnie dostosować go do charakteru lokalu. Funkcjonalność Zagospodarowanie niewielkiej przestrzeni w sposób funkcjonalny wszystkimi niezbędnymi w pracy barmana elementami dodatkowymi, takimi jak półka na butelki, wanna izolowana na lód, miejsce na beczkę z piwem, pojemnik na odpadki czy szuflada z wybijakiem na fusy. 2

5 Nowy wymiar gastronomii masterar 3

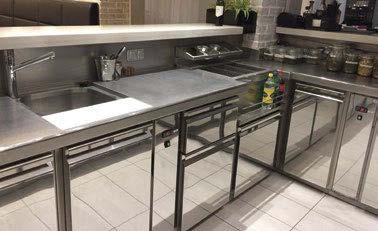

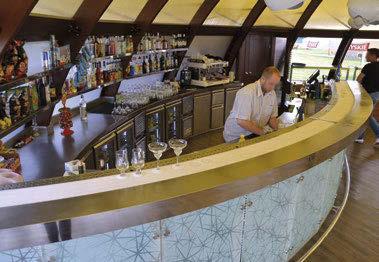

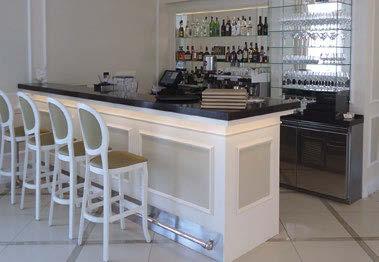

6 masterar Realizacje 4

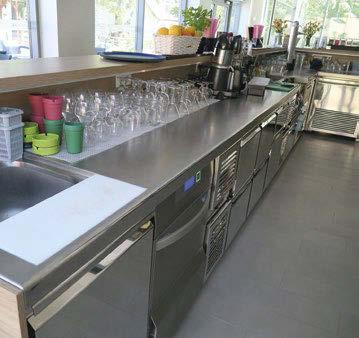

7 Realizacje Realizacje 5

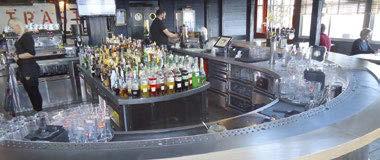

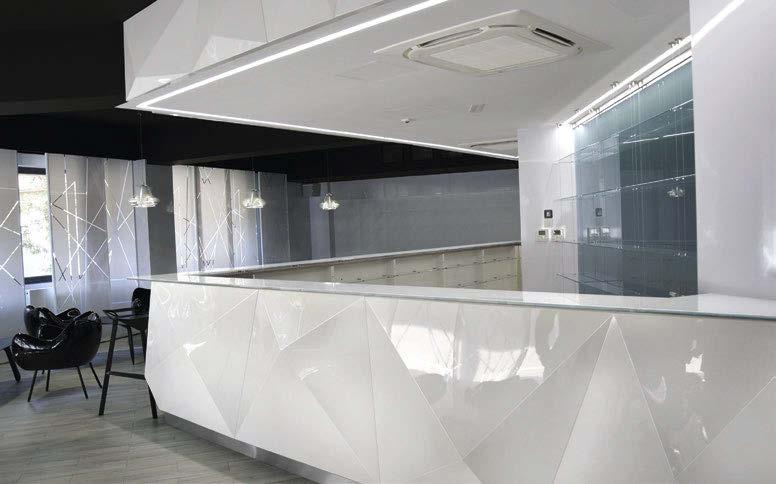

8 masterar Realizacje 6

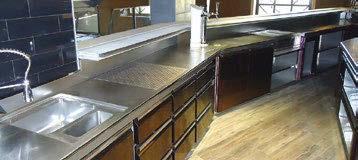

9 Realizacje Realizacje 7

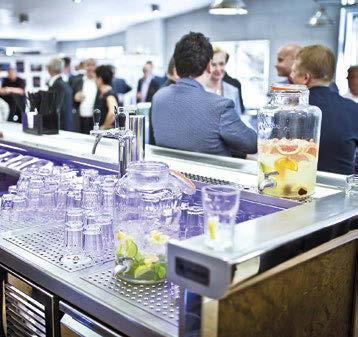

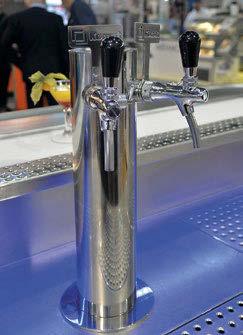

10 masterar Zastosowane rozwiązania Kontuar z mrożonym blatem Ramka na pojemniki GN na dodatki lat w strukturze polivibre Kompakt Wash-Cut-Throw Szuflada mroźnicza na kieliszki Półka na butelki Kratka ociekowa z prysznicem do szklanek Fronty z blachy polerowanej Półki na kosze do zmywarki Komora izolowana na lód 8

11 Nowy wymiar gastronomii Szuflada z wybijakiem na fusy Oświetlenie ED masterar Zastosowane rozwiązania Regulowane prowadnice umożliwiają łatwą zmianę położenia półek System ezpieczne Przechowywanie Możliwość wysunięcia każdej półki Agregat z systemem Łatwy Serwis Kontuar z mrożonym blatem Osadzający się na zimnym kontuarze szron daje niezwykły wizualny efekt. Rozwiązanie to pozwala barmanowi na ciekawy i atrakcyjny sposób podawania koktajli, czyniąc tym samym bar wyjątkowo interesującym dla klientów. Kompakt Wash-Cut-Throw Komora zlewu z umiejscowionym przed nią otworem na odpadki oraz przesuwną deską do krojenia, pozwala na wykonywanie na jednym, niewielkim segmencie baru wielu różnych czynności, w zależności od potrzeb w danym momencie. System ezpieczne Przechowywanie Przestawne zabezpieczenia w półkach i szufladach umożliwiają dostosowanie powierzchni przechowywania do ilości butelek gwarantując ich stabilność. Agregat z systemem Łatwy Serwis Wygodne serwisowanie i utrzymanie urządzenia w czystości, dzięki zastosowaniu oddzielnego, łatwego w demontażu panelu dolnego. Pozwala to użytkownikowi na szybki dostęp do wysuwanego na prowadnicach agregatu. 9

12 T=60 T=60 T=60 T=60 Informacje ogólne i TYPY DRZWI I SZUFAD Typy drzwi i szuflad dla modułów chłodniczych i mroźniczych W STANDARDZIE Typ A Typ Typ C Typ D Typ E t=60 t= Informacje ogólne Typy drzwi i szuflad wyłącznie dla modułów chłodniczych Typ F Typ G Typ H t=60 t= t= t= t= t= STANDARD W standardzie fronty drzwi i szuflad wykonane są z blachy polerowanej. OPCJA Istnieje możliwość wykonania frontów drzwi i szuflad malowanych proszkowo. 10

13 Informacje ogólne i TYPY SZUFAD POWIĘKSZONYCH Typy szuflad dla modułów chłodniczych i mroźniczych Typ N Typy szuflad wyłącznie dla modułów chłodniczych Typ R Informacje ogólne Uwaga! Typy powiększonych szuflad (N-R) można zastosować wyłącznie zamiast dwóch typów A i. 11

14 Informacje ogólne 4/510 MOŻIWOŚCI ŁADUNKOWE MODUŁÓW CHŁODNICZYCH I MROŹNICZYCH Typy: A,, F, G /427 4/ /5 470/ / / / i Typy: C, H 4/ /5 470/5 4/ /5 470/ dla modułów wielokomorowych =585/655mm 357/ / / / /5 470/ dla modułów jednokomorowych =585/655mm informacje ogólne Typy: D 470/5 470/5 470/5 470/5 470/5 470/ dla modułów wielokomorowych =585/655mm 380/ / /5 470/5 380/ / dla modułów jednokomorowych =585/655mm 470/5 470/5 470/ dla modułów wielokomorowych =585/655mm 380/ /5 470/ dla modułów jednokomorowych =585/655mm Typy: E 470/ / / / /5 470/ dla modułów wielokomorowych =585/655mm 380/ /5 470/ dla modułów jednokomorowych =585/655mm Typy: N, R 470/ / /5 380/ / / / /5 470/ dla modułów wielokomorowych =585/655mm 380/ / /

15 Informacje ogólne i MOŻIWOŚCI ŁADUNKOWE MODUŁÓW CHŁODNICZYCH I MROŹNICZYCH Średnica butelki/puszki Szerokość modułu - Typy A,, F, G Typy C, D, E, H Typy A,, F, G dla modułów jednokomorowych K1-01, K3-01, K5-01 Typy C, D, E, H dla modułów jednokomorowych K1-01, K3-01, K5-01 Typy N, R Ø szt. 30 szt. 30 szt. 30 szt. 21 szt. 27 szt. 27 szt. 27 szt. 72 szt. 72 szt. Ø szt. 30 szt. 30 szt. 36 szt. 21 szt. 27 szt. 27 szt. 33 szt. 77 szt. 94 szt. Ø80 szt. 48 szt. 48 szt. 56 szt. 36 szt. 44 szt. 44 szt. 52 szt. 121 szt. 143 szt. Ø70 60 szt. 70 szt. 70 szt. 80 szt. 55 szt. 70 szt. 60 szt. 70 szt. 163 szt. 188 szt. Ø65 70 szt. 80 szt. 80 szt. 90 szt. 62 szt. 76 szt. 70 szt. 80 szt. 189 szt. 217 szt. Ø55 96 szt. 110 szt. 110 szt. 122 szt. 87 szt. 105 szt. 99 szt. 111 szt. 256 szt. 320 szt. W tabeli przedstawiono możliwości ładunkowe całego modułu, a nie pojedynczej szuflady lub półki. Możliwości ładunkowe podane w tabeli oraz na str dotyczą jedynie butelek o danej, jednakowej średnicy (nie uwzględniono wysokości butelek). Aby poznać maksymalną wysokość puszek lub butelek możliwych do przechowywania w danym module prosimy o zapoznanie się z informacjami na str katalogu. Przykładowe butelki i puszki przechowywane w modułach chłodniczych i mroźniczych Ø105 Ø100 Ø80 Ø70 Ø65 Ø55 Informacje ogólne Napój 2.25 utelka PET Napój 1.5 utelka PET utelka wódki 1.0 z nalewakiem barmańskim utelka wina 1 utelka piwa 0.5 utelka piwa 0.33 utelka 0.5 PET utelka 0.33 szklana Puszka 0.5 Piwa Puszka 0.33 Napój 0.25 butelka szklana Napój 0.2 butelka szklana Puszka

16 Informacje ogólne i MOŻIWOŚCI ŁADUNKOWE MODUŁÓW CHŁODNICZYCH I MROŹNICZYCH GDZIE = 585mm Typy A,, F, G Standardowa półka (moduł posiada 2 półki) Ø105 Ø100 Ø80 Ø70 Ø65 Ø55 12 szt. 12 szt. 20 szt. 30 szt. 35 szt. 48 szt. Typy A,, F, G - dla modułów jednokomorowych K1-01, K3-01, K5-01 Ø105 Ø100 Ø80 Ø70 Półka górna Ø105(w modułach jednokomorowch Ø100K1-01, K3-01 oraz K5-01 Ø80 półka górna jest mniejsza od standardowej) Ø70 Ø65 Ø65 Ø55 Ø55 Ø105 Ø100 Ø80 Ø70 Ø65 Ø55 9 szt. 9 szt. 16 szt. 25 szt. 27 szt. 39 szt. 9 szt. 9 szt. 16 szt. 25 szt. 27 szt. szt. Informacje ogólne Półka 9 szt. dolna 12 szt. 12 szt. 12 szt. 9 szt. 12 szt. 12 szt. 12 szt. 16 szt. 20 szt. 20 szt. 20 szt. 25 szt. 30 szt. 35 szt. 35 szt. 27 szt. 35 szt. szt. szt. szt. 48 szt. 48 szt. 48 szt. Typy C, D, E, H Standardowa szuflada (w zależności od typu moduł posiada 2 lub 3 szuflady) Ø105 Ø100 Ø80 Ø70 Ø65 Ø55 15 szt. 15 szt. 24 szt. 35 szt. szt. 55 szt. Typy C, D, E, H - dla modułów jednokomorowych K1-01, K3-01 oraz K5-01 Ø105 Ø100 Ø80 Ø70 Ø65 Ø55 Szuflada Ø105 górna (w modułach jednokomorowch Ø100 K1-01, K3-01 oraz K5-01 Ø80 szuflada górna jest mniejsza od Ø70 standardowej, w zależności od typu Ø65 moduł posiada 1 lub 2 szuflady Ø55 górne) Ø105 Ø100 Ø80 Ø70 Ø65 Ø55 12 szt. 12 szt. 20 szt. 25 szt. 30 szt. 44 szt. 12 szt. 12 szt. 20 szt. 25 szt. 30 szt. 44 szt. Szuflada 12 szt. dolna 12 szt. 20 szt. 25 szt. 30 szt. 44 szt. 15 szt. 15 szt. 24 szt. 35 szt. szt. 55 szt. 15 szt. 15 szt. 24 szt. 35 szt. szt. 55 szt. 15 szt. 15 szt. 24 szt. 35 szt. szt. 55 szt. 14

17 Informacje ogólne i Typy N, R Ø105 Ø100 Ø80 Ø70 Ø65 Ø55 Ø105 Ø100 Ø80 Ø70 Ø65 Ø55 Szuflada górna (szuflada górna jest mniejsza od standardowej) Ø105 Ø100 Ø80 Ø70 Ø65 Ø szt. 32 szt. 34 szt. 55 szt. 75 szt. 81 szt. 112 szt. Dolna 32 szt. szuflada 34 szt. 55 szt. 75 szt. 81 szt. 112 szt. 144 szt. szt. 43 szt. 66 szt. 88 szt. 108 szt. 144 szt. szt. 43 szt. 66 szt. 88 szt. 108 szt. 144 szt. Informacje ogólne Podane możliwości ładunkowe dotyczą jedynie butelek o danej, jednakowej średnicy (nie uwzględniono tu wysokości butelek). Aby poznać maksymalną wysokość puszek lub butelek możliwych do przechowywania w danym module prosimy o zapoznanie się z informacjami na str katalogu. 15

18 Informacje ogólne i MOŻIWOŚCI ŁADUNKOWE MODUŁÓW CHŁODNICZYCH I MROŹNICZYCH GDZIE = 655 Typy A,, F, G Standardowa półka (moduł posiada 2 półki) Ø105 Ø100 Ø80 Ø70 Ø65 Ø55 15 szt. 15 szt. 24 szt. 35 szt. szt. 55 szt. Typy A,, F, G - dla modułów jednokomorowych K1-01, K3-01, K5-01 Ø105 Ø100 Ø80 Ø70 Półka górna Ø105(w modułach jednokomorowch Ø100K1-01, K3-01 oraz K5-01 Ø80 półka górna jest mniejsza od standardowej) Ø70 Ø105 Ø100 Ø80 Ø70 Ø65 Ø65 Ø65 Ø55 Ø55 Ø55 12 szt. 12 szt. 20 szt. 30 szt. 36 szt. 50 szt. Informacje ogólne 12 szt. 12 szt. Półka dolna 15 szt. 15 szt. 15 szt. 12 szt. 12 szt. 15 szt. 15 szt. 15 szt. 20 szt. 20 szt. 24 szt. 24 szt. 24 szt. 30 szt. 30 szt. szt. szt. szt. 32 szt. 36 szt. szt. szt. szt. 50 szt. 50 szt. 55 szt. 55 szt. 55 szt. Typy C, D, E, H Standardowa szuflada (w zależności od typu moduł posiada 2 lub 3 szuflady) Ø105 Ø100 Ø80 Ø70 Ø65 Ø55 15 szt. 18 szt. 28 szt. szt. 45 szt. 61 szt. Typy C, D, E, H - dla modułów jednokomorowych K1-01, K3-01, K5-01 Ø105 Ø100 Ø80 Ø70 Ø65 Ø55 Szuflada Ø105 górna (w modułach jednokomorowch Ø100 K1-01, K3-01 oraz K5-01 Ø80 szuflada górna jest mniejsza od Ø70 standardowej, w zależności od typu Ø65 moduł posiada 1 lub 2 szuflady Ø55górne) Ø105 Ø100 Ø80 Ø70 Ø65 Ø55 12 szt. 15 szt. 24 szt. 30 szt. 35 szt. 50 szt. 12 szt. 15 szt. 24 szt. 12 szt. 15 szt. 24 szt. Szuflada dolna (w zależności od typu moduł posiada 1 lub 2 szuflady dolne) 30 szt. 30 szt. 35 szt. 35 szt. 50 szt. 50 szt. 15 szt. 18 szt. 28 szt. szt. 45 szt. 61 szt. 15 szt. 15 szt. 18 szt. 18 szt. 28 szt. 28 szt. szt. szt. 45 szt. 45 szt. 61 szt. 61 szt. 16

19 Informacje ogólne i Typy N, R Ø105 Ø100 Szuflada górna Ø105 (szuflada górna jest mniejsza Ø100od standardowej) Ø80 Ø80 Ø70 Ø70 Ø65 Ø65 Ø55 Ø55 Ø105 Ø100 Ø80 Ø70 Ø65 Ø55 43 szt. 66 szt. 88 szt. 95 szt. 144 szt. 32 szt. 43 szt. 66 szt. 88 szt. 95 szt. 144 szt. Szuflada 32 szt. dolna 43 szt. 66 szt. 88 szt. 95 szt. 144 szt. 51 szt. 77szt. 100 szt. 122 szt. 176 szt. szt. 51 szt. 77szt. 100 szt. 122 szt. 176 szt. szt. 51 szt. 77szt. 100 szt. 122 szt. 176 szt. Informacje ogólne Podane możliwości ładunkowe dotyczą jedynie butelek o danej, jednakowej średnicy (nie uwzględniono tu wysokości butelek). Aby poznać maksymalną wysokość puszek lub butelek możliwych do przechowywania w danym module prosimy o zapoznanie się z informacjami na str katalogu. 17

20 Dopłaty i Nazwa Rysunek Zdjęcie Montaż zamka w drzwiach skrzydłowych Dotyczy modułów chłodniczych, mroźniczych i neutralnych. (Jeden zamek zamyka jedno skrzydło drzwi). Montaż zamka w szufladzie Dotyczy modułów chłodniczych, mroźniczych i neutralnych Samodomykacz szuflad Zastosowanie możliwe wyłącznie w modułach chłodniczych i neutralnych. Oświetlenie ED (barwa biała ZIMNA ) Cena obejmuje oświetlenie jednej komory modułu chłodniczego z drzwiami lub szufladami przeszklonymi Dopłaty Oświetlenie ED RG (sterowanie pilotem) Cena obejmuje oświetlenie jednej komory modułu chłodniczego z drzwiami lub szufladami przeszklonymi Oświetlenie ED kontuaru baru od strony obsługi Oświetlenie ED RG kontuaru baru od strony obsługi Oświetlenie ED kontuaru baru od strony klienta Oświetlenie ED RG kontuaru baru od strony klienta Dodatkowy rant boczny 18

21 Dopłaty i Nazwa Rysunek Zdjęcie Rant tylny 150 x 20 Rant ze skosem 55 w górnej części 60 R Rant tylny 200 x 20 Rant ze skosem 55 w górnej części 60 R Polerowana górna krawędź rantu Polerowany przedni promień blatu Dopłaty Polerowane przednie obrzeże i promień blatu Komora zlewu 300 x 3 x 180 Komora zlewu 3 x 0 x 180 Komora zlewu 0 x 0 x

22 Dopłaty i Nazwa Rysunek Zdjęcie Komora zlewu 500 x 0 x 250 Komora zlewu 500 x 500 x 250 Komora zlewu 0 x 0 x 300 Komora zlewu 500 x 300 x 300 Dopłaty Komora zlewu 500 x 0 x 300 Komora zlewu 500 x 500 x 300 Komora zlewu 600 x 500 x 300 Częściowe zagłębienie blatu 20

23 T=60 T=60 Dopłaty i Nazwa Rysunek Zdjęcie TYP C - lok dwóch szuflad TYP D - lok dwóch szuflad TYP E - lok trzech szuflad TYP F - Drzwi przeszklone lewe Zastosowanie możliwe wyłącznie w modułach chłodniczych. t=60 t= Dopłaty TYP G - Drzwi przeszklone prawe Zastosowanie możliwe wyłącznie w modułach chłodniczych. t=60 t= TYP H - lok dwóch szuflad przeszklonych Zastosowanie możliwe wyłącznie w modułach chłodniczych. TYP N - lok dwóch szuflad TYP R - lok dwóch szuflad przeszklonych Zastosowanie możliwe wyłącznie w modułach chłodniczych

24 Projektowanie i 1 dobór odpowiednich modułów chłodniczych, mroźniczych oraz neutralnych 4 wybór zabudowy dekoracyjnej oraz kontuaru blat kontuaru zabudowy dekoracyjne konstrukcja stalowa do montażu zabudowy oraz kontuaru Projektowanie 2 dobór właściwego typu blatu 3 dobór elementów uzupełniających blat oraz elementy uzupełniające urządzenia do zabudowy w modułach neutralnych moduły chłodnicze, mroźnicze oraz neutralne Przykładowy rysunek przekroju baru R10 R inia przednia inia tylna 22

25 Projektowanie i oznaczanie modułów chłodniczych i mroźniczych oznaczanie modułów neutralnych K1-01.CH.A.5.FG KN linia modułów K1 moduły chłodnicze i mroźnicze z agregatem K3 moduły chłodnicze i mroźnicze pod agregat centralny ze sterowaniem przy korpusie K5 moduły chłodnicze i mroźnicze pod agregat i sterowanie centralne oznaczenie produktu 01 jednokomorowy 02 dwukomorowy 03 trzykomorowy 04 czterokomorowy oznaczenie typu modułu CH chłodniczy MR mroźniczy oznaczenie położenia agregatu lub sterowania A agregat z lewej (dla linii K1) AR agregat z prawej (dla linii K1) AC agregat centralnie (dla linii K1) S sterowanie z lewej (dla linii K3) SR sterowanie z prawej (dla linii K3) oznaczenie szerokości modułu mm mm oznaczenie typu drzwi lub szuflad (Typy drzwi i szuflad ze strony 8 i 9 katalogu oznacza się kolejno w kierunku od lewej do prawej) linia modułów oznaczenie produktu oznaczenie szerokości modułu mm mm oznaczenie długości modułu, np mm mm Projektowanie oznaczanie elementów uzupełniających KU linia produktów oznaczenie produktu oznaczenie długości produktu, np mm mm oznaczanie blatów K linia produktów oznaczenie produktu oznaczenie szerokości blatu, np mm mm oznaczenie długości blatu, np mm mm 23

26 Notatki Notatki 24

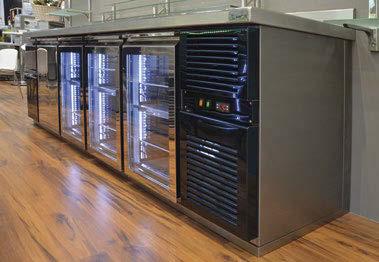

27 Moduły chłodnicze i mroźnicze z agregatem - K1 Moduły chłodnicze i mroźnicze z agregatem - K1 Moduły chłodnicze i mroźnicze z agregatem K1, to rozwiązanie optymalne dla małych lokali, gdzie nie ma możliwości umieszczenia agregatu poza barem w innym pomieszczeniu. Możliwe jest wstawienie do baru nawet pojedynczego modułu jednokomorowego, ponieważ zarówno agregat jak i sterowanie znajdują się przy module. Daje to możliwość użycia pojedynczego modułu jako niezależnego, wolnostojącego urządzenia. Szczegóły wykonania (standard): Fronty fronty modułów wykonane z blachy polerowanej, Korpusy wykonane z blachy o grubości 0,8 i 1,0 mm, izolowane ekologiczną pianką poliuretanową, nie posiadają płyty wierzchniej, Nogi nogi korpusów wykonane z profili xx1,2 mm, zakończone stopą z tworzywa sztucznego, zakres regulacji wysokości mm, Drzwi drzwi wykonane z blachy o grubości 0,8 mm, drzwi o grubości 55 mm wykonane w formie puszki wypełnionej pianką poliuretanową, zawiasy z samodomykaczami, drzwi pełne, drzwi otwierane pod kątem 93, drzwi wyposażone w uszczelkę magnetyczną, Półki moduły z drzwiami wyposażone w dwie półki przestawne, półki w formie kosza o dnie i ścianach perforowanych, wykonane z blachy o grubości 1,0 mm, półki na prowadnicach nierdzewnych o pełnym wysuwie, regulowana wysokość położenia półek, maksymalne równomierne obciążenie półek 600N, Szuflady szuflady wykonane z blachy o grubości 0,8 mm, fronty szuflad o grubości 55 mm wykonane w formie puszki wypełnionej pianką poliuretanową, szuflady na prowadnicach nierdzewnych o pełnym wysuwie, maksymalne równomierne obciążenie szuflad 600N, szuflady wyposażone w uszczelkę magnetyczną, Pozostałe elektroniczny sterownik z wyświetlaczem temperatury, agregat skraplający w wersji tropik (+43 C), wymuszony obieg powietrza, automatyczne odszranianie i odparowanie skroplin, agregat z systemem Łatwy Serwis (łatwy dostęp do wysuwanego na prowadnicach agregatu). 25

28 Moduł jednokomorowy K1-01 Moduł chłodniczy Nazwa H Moc [W] K1-01.CH.A K1-01.CH.AR K1-01.CH.A K1-01.CH.AR zakres regulacji temperatury 2 10 C - zasilanie 230/50 [V/Hz] Moduł mroźniczy Nazwa H Moc [W] Moduły chłodnicze i mroźnicze z agregatem - K1 A - agregat z lewej Moduł dwukomorowy AR - agregat z prawej K1-01.MR.A K1-01.MR.AR K1-01.MR.A K1-01.MR.AR zakres regulacji temperatury C - zasilanie 230/50 [V/Hz] PRZEKRÓJ PRZEKRÓJ - - K1-02 Moduł chłodniczy Nazwa H Moc [W] K1-02.CH.A K1-02.CH.AR K1-02.CH.A K1-02.CH.AR zakres regulacji temperatury 2 10 C - zasilanie 230/50 [V/Hz] Moduł mroźniczy Nazwa H Moc [W] K1-02.MR.A K1-02.MR.AR K1-02.MR.A K1-02.MR.AR zakres regulacji temperatury C - zasilanie 230/50 [V/Hz] A - agregat z lewej AR - agregat z prawej 26

29 Moduły chłodnicze i mroźnicze z agregatem - K1 Moduł trzykomorowy K1-03 Moduł chłodniczy Nazwa H Moc [W] K1-03.CH.A K1-03.CH.AR K1-03.CH.A K1-03.CH.AR zakres regulacji temperatury 2 10 C - zasilanie 230/50 [V/Hz] Moduł mroźniczy Nazwa H Moc [W] A - agregat z lewej Moduł czterokomorowy AR - agregat z prawej K1-03.MR.A K1-03.MR.AR K1-03.MR.A K1-03.MR.AR zakres regulacji temperatury C - zasilanie 230/50 [V/Hz] K1-04 Moduły chłodnicze i mroźnicze z agregatem - K1 Moduł chłodniczy Nazwa H Moc [W] K1-04.CH.A K1-04.CH.AR K1-04.CH.A K1-04.CH.AR zakres regulacji temperatury 2 10 C - zasilanie 230/50 [V/Hz] Moduł mroźniczy Nazwa H Moc [W] K1-04.MR.A K1-04.MR.AR K1-04.MR.A K1-04.MR.AR zakres regulacji temperatury C - zasilanie 230/50 [V/Hz] A - agregat z lewej AR - agregat z prawej 27

30 Moduł centralny czterokomorowy K1-12 Moduł chłodniczy Nazwa H Moc [W] K1-12.CH.AC K1-12.CH.AC zakres regulacji temperatury 2 10 C - zasilanie 230/50 [V/Hz] Moduł mroźniczy Nazwa H Moc [W] K1-12.MR.AC K1-12.MR.AC zakres regulacji temperatury C - zasilanie 230/50 [V/Hz] Moduły chłodnicze i mroźnicze z agregatem - K1 AC - agregat centralnie 28

31 Moduły chłodnicze i mroźnicze pod agregat centralny ze sterowaniem przy korpusie K3 Moduły chłodnicze i mroźnicze - K3 Moduły chłodnicze i mroźnicze pod agregat centralny ze sterowaniem przy korpusie K3 to rozwiązanie gwarantujące oszczędność miejsca w linii barowej. Dzięki umieszczeniu agregatu w innym pomieszczeniu, przy modułach pozostają jedynie niewielkie elementy odpowiedzialne za sterowanie danym modułem. Szczegóły wykonania (standard): Fronty fronty modułów wykonane z blachy polerowanej, Korpusy wykonane z blachy o grubości 0,8 i 1,0 mm, izolowane ekologiczną pianką poliuretanową, nie posiadają płyty wierzchniej, Nogi nogi korpusów wykonane z profili xx1,2 mm, zakończone stopą z tworzywa sztucznego, zakres regulacji wysokości mm, Drzwi drzwi wykonane z blachy o grubości 0,8 mm, drzwi o grubości 55 mm wykonane w formie puszki wypełnionej pianką poliuretanową, zawiasy z samodomykaczami, drzwi pełne, drzwi otwierane pod kątem 93, drzwi wyposażone w uszczelkę magnetyczną, Półki moduły z drzwiami wyposażone w dwie półki przestawne, półki w formie kosza o dnie i ścianach perforowanych, wykonane z blachy o grubości 1,0 mm, półki na prowadnicach nierdzewnych o pełnym wysuwie, regulowana wysokość położenia półek, maksymalne równomierne obciążenie półek 600N, Szuflady szuflady wykonane z blachy o grubości 0,8 mm, fronty szuflad o grubości 55 mm wykonane w formie puszki wypełnionej pianką poliuretanową, szuflady na prowadnicach nierdzewnych o pełnym wysuwie, maksymalne równomierne obciążenie szuflad 600N, szuflady wyposażone w uszczelkę magnetyczną, Pozostałe elektroniczny sterownik z wyświetlaczem temperatury, wymuszony obieg powietrza, automatyczne odszranianie i odparowanie skroplin. 29

32 Moduł jednokomorowy K3-01 Moduł chłodniczy Nazwa H Moc [W] K3-01.CH.S K3-01.CH.SR K3-01.CH.S K3-01.CH.SR wydajność chłodnicza 360 W - zakres regulacji temperatury 2 10 C - zasilanie 230/50 [V/Hz] Moduł mroźniczy Nazwa H Moc [W] K3-01.MR.S K3-01.MR.SR K3-01.MR.S K3-01.MR.SR Moduły chłodnicze i mroźnicze - K3 S - sterowanie z lewej Moduł dwukomorowy SR - sterowanie z prawej - wydajność chłodnicza 275 W - zakres regulacji temperatury C - zasilanie 230/50 [V/Hz] PRZEKRÓJ PRZEKRÓJ - - K3-02 Moduł chłodniczy Nazwa H Moc [W] K3-02.CH.S K3-02.CH.SR K3-02.CH.S K3-02.CH.SR wydajność chłodnicza 0 W - zakres regulacji temperatury 2 10 C - zasilanie 230/50 [V/Hz] Moduł mroźniczy Nazwa H Moc [W] K3-02.MR.S K3-02.MR.SR K3-02.MR.S K3-02.MR.SR wydajność chłodnicza 437 W - zakres regulacji temperatury C - zasilanie 230/50 [V/Hz] S - sterowanie z lewej SR - sterowanie z prawej 30

33 Moduły chłodnicze i mroźnicze pod agregat centralny ze sterowaniem przy korpusie K3 Moduł trzykomorowy K3-03 Moduł chłodniczy Nazwa H Moc [W] K3-03.CH.S K3-03.CH.SR K3-03.CH.S K3-03.CH.SR wydajność chłodnicza 670 W - zakres regulacji temperatury 2 10 C - zasilanie 230/50 [V/Hz] Moduł mroźniczy Nazwa H Moc [W] K3-03.MR.S K3-03.MR.SR K3-03.MR.S K3-03.MR.SR S - sterowanie z lewej Moduł czterokomorowy SR - sterowanie z prawej - wydajność chłodnicza 611 W - zakres regulacji temperatury C - zasilanie 230/50 [V/Hz] K3-04 Moduły chłodnicze i mroźnicze - K3 Moduł chłodniczy Nazwa H Moc [W] K3-04.CH.S K3-04.CH.SR K3-04.CH.S K3-04.CH.SR wydajność chłodnicza 770 W - zakres regulacji temperatury 2 10 C - zasilanie 230/50 [V/Hz] Moduł mroźniczy Nazwa H Moc [W] K3-04.MR.S K3-04.MR.SR K3-04.MR.S K3-04.MR.SR wydajność chłodnicza 968 W - zakres regulacji temperatury C - zasilanie 230/50 [V/Hz] S - sterowanie z lewej SR - sterowanie z prawej 31

34 Notatki Notatki 32

35 Moduły chłodnicze i mroźnicze pod agregat centralny i sterowanie centralne K5 Moduły chłodnicze i mroźnicze K5 Moduły chłodnicze i mroźnicze pod agregat centralny i sterownie centralne K5 to rozwiązanie, które w największym zakresie pozwala wypełnić cenną przestrzeń barową modułami chłodniczymi, mroźniczymi lub neutralnymi, ponieważ ani agregat, ani sterowanie nie muszą znajdować się w przestrzeni baru. Dzięki zastosowaniu sterowania centralnego z jednego punktu możemy monitorować i sterować działaniem wszystkich modułów. Sterowanie niekoniecznie musimy umieszczać w innym pomieszczeniu tak jak agregat, ale możliwe jest także umieszczenie go w linii barowej by umożliwić obsłudze szybki i stały dostęp do regulacji temperatury urządzeń. Szczegóły wykonania (standard): Fronty fronty modułów wykonane z blachy polerowanej, Korpusy wykonane z blachy o grubości 0,8 i 1,0 mm, izolowane ekologiczną pianką poliuretanową, nie posiadają płyty wierzchniej, Nogi nogi korpusów wykonane z profili xx1,2 mm, zakończone stopą z tworzywa sztucznego, zakres regulacji wysokości mm, Drzwi drzwi wykonane z blachy o grubości 0,8 mm, drzwi o grubości 55 mm wykonane w formie puszki wypełnionej pianką poliuretanową, zawiasy z samodomykaczami, drzwi pełne, drzwi otwierane pod kątem 93, drzwi wyposażone w uszczelkę magnetyczną, Półki moduły z drzwiami wyposażone w dwie półki przestawne, półki w formie kosza o dnie i ścianach perforowanych, wykonane z blachy o grubości 1,0 mm, półki na prowadnicach nierdzewnych o pełnym wysuwie, regulowana wysokość położenia półek, maksymalne równomierne obciążenie półek 600N, Szuflady szuflady wykonane z blachy o grubości 0,8 mm, fronty szuflad o grubości 55 mm wykonane w formie puszki wypełnionej pianką poliuretanową, szuflady na prowadnicach nierdzewnych o pełnym wysuwie, maksymalne równomierne obciążenie szuflad 600N, szuflady wyposażone w uszczelkę magnetyczną, Pozostałe wymuszony obieg powietrza. 33

36 Moduł jednokomorowy K5-01 Moduł chłodniczy Nazwa H Moc [W] K5-01.CH K5-01.CH wydajność chłodnicza 360 W - zakres regulacji temperatury 2 10 C - zasilanie 230/50 [V/Hz] Moduł mroźniczy Nazwa H Moc [W] K5-01.MR K5-01.MR wydajność chłodnicza 275 W - zakres regulacji temperatury C - zasilanie 230/50 [V/Hz] Moduły chłodnicze i mroźnicze K5 Moduł dwukomorowy PRZEKRÓJ - K5-02 Moduł chłodniczy Nazwa H Moc [W] K5-02.CH K5-02.CH wydajność chłodnicza 0 W - zakres regulacji temperatury 2 10 C - zasilanie 230/50 [V/Hz] Moduł mroźniczy Nazwa H Moc [W] K5-02.MR K5-02.MR wydajność chłodnicza 437 W - zakres regulacji temperatury C - zasilanie 230/50 [V/Hz] 34

37 Moduły chłodnicze i mroźnicze pod agregat centralny i sterowanie centralne K5 Moduł trzykomorowy K5-03 Moduł chłodniczy Nazwa H Moc [W] K5-03.CH K5-03.CH wydajność chłodnicza 670 W - zakres regulacji temperatury 2 10 C - zasilanie 230/50 [V/Hz] Moduł mroźniczy Nazwa H Moc [W] K5-03.MR K5-03.MR wydajność chłodnicza 611 W - zakres regulacji temperatury C - zasilanie 230/50 [V/Hz] Moduł czterokomorowy Moduł chłodniczy K5-04 Nazwa H Moc [W] K5-04.CH K5-04.CH wydajność chłodnicza 770 W - zakres regulacji temperatury 2 10 C - zasilanie 230/50 [V/Hz] Moduły chłodnicze i mroźnicze K5 Moduł mroźniczy Nazwa H Moc [W] K5-04.MR K5-04.MR wydajność chłodnicza 968 W - zakres regulacji temperatury C - zasilanie 230/50 [V/Hz] 35

38 Moduł sterowania K5-10 Produkt projektowany indywidualnie Moduły chłodnicze i mroźnicze K5 36

39 Moduły neutralne - KN Moduły neutralne - KN ogaty wybór modułów neutralnych pozwoli wypełnić przestrzeń barową tak, aby zapewnić obsłudze jak najlepszą funkcjonalność. W zależności od potrzeb zastosować można moduły szkieletowe lub korpusowe z szafką lub szufladami. Firma Komat proponuje także moduły dostosowane do dodatkowych, niezbędnych w pracy barmana urządzeń takich jak kostkarka czy zmywarka. Szczegóły wykonania (standard): Fronty fronty modułów wykonane z blachy polerowanej, Korpusy korpusy wykonane z blachy o grubości 0,8 i 1,0 mm, Nogi nogi modułów szkieletowych KN-01, KN-02, KN-03 wykonane z profili 30x30x1,2 mm, nogi korpusów wykonane z profili xx1,2 mm, nogi zakończone stopą z tworzywa sztucznego, zakres regulacji wysokości mm, Szuflady drzwi wykonane z blachy o grubości 0,8 mm, fronty drzwi o grubości 55 mm wykonane w formie puszki wypełnionej pianką poliuretanową, drzwi pełne, drzwi otwierane pod kątem 93, Szuflady szuflady wykonane z blachy o grubości 0,8 mm, fronty szuflad o grubości 55 mm wykonane w formie puszki wypełnionej pianką poliuretanową, szuflady na prowadnicach nierdzewnych o pełnym wysuwie, maksymalne równomierne obciążenie szuflad 600N. 37

40 Moduł szkieletowy otwarty KN - 01 Nazwa H KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN brak możliwości montażu cokołu Moduły neutralne - KN Moduł szkieletowy z panelami bocznymi KN - 02 Nazwa H KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN brak możliwości montażu cokołu

41 Moduły neutralne - KN Moduł szkieletowy z panelami bocznymi i panelem tylnym KN - 03 Nazwa H KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN brak możliwości montażu cokołu Moduł z szafką otwartą KN - 10 Moduły neutralne - KN Nazwa H KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN KN x= x=-85 - półka przestawna 39

42 Moduł z szafką otwartą narożny lewy KN - 11 Nazwa H KN KN KN KN KN KN półka przestawna a 60 x=-(a+) x= Moduły neutralne - KN Moduł z szafką otwartą narożny prawy KN - 12 Nazwa H KN KN KN KN KN KN półka przestawna x=-(a+) a 890 x=-1

43 Moduły neutralne - KN Moduł z szafką z drzwiami skrzydłowymi narożny lewy KN - 13 Nazwa H KN KN KN KN KN KN drzwi lub P - półka przestawna a 60 x=-(a+80) x= Moduł z szafką z drzwiami skrzydłowymi narożny prawy -55 KN - 14 Moduły neutralne - KN Nazwa H KN KN KN KN KN KN drzwi lub P - półka przestawna 60 x=-(a+80) a x=

44 Moduł z drzwiami skrzydłowymi i półką KN - 20 Nazwa H KN KN KN KN KN KN KN KN drzwi lub P - półka przestawna 60 x=-120 x= Moduły neutralne - KN Moduł z podwójnymi drzwiami skrzydłowymi i półką -55 KN - 21 Nazwa H KN KN KN KN KN KN KN KN KN KN KN KN KN KN półka przestawna x= x=

45 Moduły neutralne - KN Moduł z podwójnymi drzwiami skrzydłowymi z zamkiem i półką KN - 22 Nazwa H KN KN KN KN KN KN KN KN KN KN KN KN KN KN półka przestawna - 2x zamek Moduł z dwiema szufladami x= 2 Ḻ-235 x= 2 Ḻ x=-1-55 KN - 30 Moduły neutralne - KN Nazwa H KN KN KN KN KN KN

46 Moduł z trzema szufladami KN - 31 Nazwa H KN KN KN KN KN KN Moduły neutralne - KN Moduł z czterema szufladami -55 KN - 32 Nazwa H KN KN KN KN KN KN

47 Moduły neutralne - KN Moduł otwarty z szufladą KN - Nazwa H KN KN KN KN KN KN półka przestawna x=-80 Moduł z drzwiami skrzydłowymi i szufladą -55 KN - 41 Moduły neutralne - KN Nazwa H KN KN KN KN KN KN drzwi lub P - półka przestawna 30 x=

48 Moduł z podwójnymi drzwiami skrzydłowymi i szufladą KN - 42 Nazwa H KN KN KN KN KN KN półka przestawna x= Moduły neutralne - KN 125 Moduł z podwójnymi drzwiami skrzydłowymi i szufladami -55 KN - 43 Nazwa H KN KN KN KN KN KN KN KN KN KN KN KN KN KN półka przestawna x=

49 Moduły neutralne - KN Moduł z drzwiami skrzydłowymi pod komorę KN - 60 Nazwa H KN KN KN KN KN KN KN KN drzwi lub P - moduł przeznaczony pod komory zlewu ze strony katalogu x= Moduł z drzwiami skrzydłowymi i półką pod komorę -55 KN - 61 Moduły neutralne - KN Nazwa H KN KN KN KN KN KN KN KN drzwi lub P - półka przestawna - moduł przeznaczony pod komory zlewu ze strony katalogu x= x=

50 Moduł pod komorę na lód z półką na butelki (speedrack) KN - 62 Nazwa H KN KN KN KN KN KN KN KN KN KN KN KN KN KN maksymalna średnica butelek Ø100 - półka przestawna 210 Moduły neutralne - KN Moduł pod komorę na lód z drzwiami skrzydłowymi i półką na butelki (speedrack) x= x= KN - 63 Nazwa H KN KN KN KN maksymalna średnica butelek Ø100 - drzwi lub P - półka przestawna x=-1 30 x=

51 Moduły neutralne - KN Moduł pod komorę na lód z szufladą i półką na butelki (speedrack) KN - 64 Nazwa H KN KN KN KN maksymalna średnica butelek Ø Moduł pod komorę na lód z podwójną półką na butelki (speedrack) -55 KN - 65 Moduły neutralne - KN Nazwa H KN KN KN KN KN KN KN KN KN KN KN KN KN KN maksymalna średnica butelek Ø x=

52 Moduł pod komorę na lód z szufladami KN - 66 Nazwa H KN KN KN KN Moduły neutralne - KN Moduł z wybijakiem na fusy oraz wysuwaną szufladą z pojemnikiem na odpadki -55 KN - 70 Nazwa H KN KN szuflada dopasowana do pojemnika na odpadki o pojemności 25 l - pojemnik z tworzywa w komplecie

53 Moduły neutralne - KN Moduł z wysuwaną szufladą z pojemnikiem na odpadki KN - 71 Nazwa H KN KN KN KN szuflada dopasowana do pojemnika na odpadki o pojemności 45 l - pojemnik z tworzywa w komplecie Moduł pod komorę z wysuwaną szufladą z pojemnikiem na odpadki -55 KN - 72 Moduły neutralne - KN Nazwa H KN KN KN KN moduł otwarty z tyłu - pojemnik na odpadki obniżony - szuflada dopasowana do pojemnika na odpadki o pojemności 45 l - pojemnik z tworzywa w komplecie - moduł w szczególności dedykowany jest pod komorę K

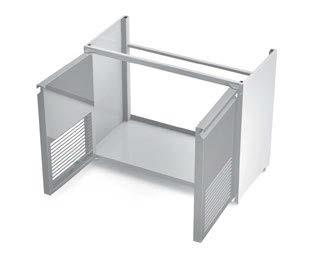

54 Moduł na KEG z drzwiami skrzydłowymi z kratką wentylacyjną KN - 80 Nazwa H KN KN KN KN KN KN KN KN Moduły neutralne - KN 60 x=-120 Moduł na KEG z podwójnymi drzwiami skrzydłowymi z kratką wentylacyjną -55 c=-75 d=-180 a=-45 b=-195 KN - 81 Nazwa H KN KN KN KN KN KN KN KN KN KN KN KN KN KN x= a=-45 b=-195 c=-75 d=

55 Moduły neutralne - KN Moduł na KEG z podwójnymi drzwiami skrzydłowymi z kratką wentylacyjną i półką dolną KN - 82 Nazwa H KN KN KN KN KN KN KN KN KN KN KN KN KN KN Moduł pod kostkarkę 60 x= KN - 91 Moduły neutralne - KN Nazwa H KN KN wg typu kostkarki wg typu kostkarki przy zamówieniu podać typ urządzenia - możliwość zastosowania tylko dla niektórych modeli kostkarek - dla kostkarek o wysokości do 760 mm - moduł sprzedawany jest bez urządzenia (kostkarki) max=h-130 x=

56 Moduł pod kostkarkę z szufladą KN - 92 Nazwa H KN KN wg typu kostkarki wg typu kostkarki w zamówieniu podać model urządzenia - możliwość zastosowania tylko dla niektórych modeli kostkarek - szuflady przy modułach =585 dostosowane są do pojemników GN1/1 - dla kostkarek o wysokości do 690 mm - moduł sprzedawany jest bez urządzenia (kostkarki) x=-90 max=h Moduły neutralne - KN 70 Podstawa pod zmywarkę -55 KN - 93 Nazwa H max. H zmywarki KN KN wg typu zmywarki wg typu zmywarki wg typu zmywarki wg typu zmywarki w zamówieniu podać model urządzenia - dla zmywarek o wysokości do 805 mm - moduł sprzedawany jest bez urządzenia (zmywarki) H 54

57 Moduły neutralne - KN Moduł ze ślizgami na kosze do zmywarki KN - 95 Nazwa H KN KN KN KN =480 na kosze 0x0 - =580 na kosze 500x500 - przy zamówieniu podać wysokość stosowanych koszy do zmywarki Moduł z półkami na kosze do zmywarki KN - 96 Moduły neutralne - KN Nazwa H KN KN KN KN =510 na kosze 0x0 - =610 na kosze 500x500 - prowadnice rolkowe o pełnym wysuwie z hamulcami - regulowana wysokość położenia półek na kosze

58 Notatki Notatki 56

59 Elementy uzupełniające - KU Elementy uzupełniające - KU 57

60 Półka na butelki zawieszana KU - 01 Nazwa KU KU KU KU KU KU maksymalna średnica butelek Ø100 - półka zawieszana na obrzeżu blatu K Elementy uzupełniające - KU Półka na butelki przykręcana pod blat x= KU - 02 Nazwa KU KU KU KU KU KU maksymalna średnica butelek Ø x=

61 Elementy uzupełniające - KU Ramka na pojemniki GN 1/6 zawieszana na rancie blatu KU - 10 Nazwa GN 1/6 KU KU KU ramka bez pojemników GN Półka wisząca szklana pojedyncza x= KU - 20 Elementy uzupełniające - KU Nazwa H KU KU KU KU KU KU KU KU KU dla > 10 półka z 3-ma konsolami - półka przestawna x=

62 Półka wisząca szklana podwójna KU - 21 Nazwa H KU KU KU KU KU KU KU KU KU dla > 10 półka z 3-ma konsolami - półki przestawne ø Elementy uzupełniające - KU Półka wisząca szklana x=-300 ø7 ø KU - 22 Nazwa H KU KU KU KU KU KU KU KU KU dla > 10 półka z 3-ma konsolami - półki przestawne ø6 ø ø ø7 x=

63 Elementy uzupełniające - KU Półka wisząca szklana z oświetleniem ED KU - 25 Nazwa H Moc [W] KU Półka wisząca szklana dwusegmentowa KU - 26 Nazwa H KU min Elementy uzupełniające - KU A A wymiar zależy od rozstawienia półek przy montażu 60 Półka nastawna szklana KU - 30 Nazwa H KU A A

64 Elementy uzupełniające - KU Wózek na KEG KU - Nazwa H Norma KU DIN/EU Przykładowe wielkości beczek typu keg Pojemność DIN-Keg Euro-Keg 50 l ø 381 x h 600 ø 8 x h l ø 381 x h 0 ø 8 x h l - ø 395 x h l ø 363 x h 310 ø 395 x h 216 ø ø30 Elementy uzupełniające - KU ø75 62

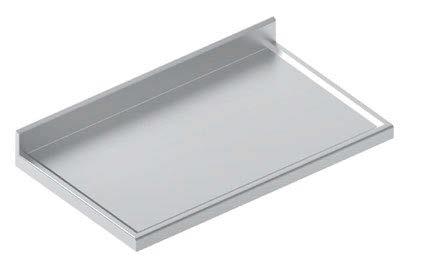

65 laty - K laty - K Szczegóły wykonania (standard): blaty wykonane są z blachy o grubości 2,0 mm, blaty zagłębione posiadają obniżenie o 10 mm po obwodzie, obrzeża blatów o grubości 60 mm, wszystkie blaty wykonane w strukturze polivibre, blaty w stosunku do frontów modułów przestają 15 mm, przestawanie blatów w stosunku do boków zewnętrznych korpusów ustala się indywidualnie, rant ze skosem w górnej części. 63

66 lat płaski z rantem tylnym K - 01 Nazwa laty - K A A PRZEKRÓJ A-A R10 60 K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K blat wykonany w strukturze POIVIRE - powyżej =2800 blaty wyceniane są indywidualnie 64

67 laty - K lat zagłębiony z rantem tylnym K - 02 Nazwa A PRZEKRÓJ A-A K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K laty - K A blat wykonany w strukturze POIVIRE - powyżej =2800 blaty wyceniane są indywidualnie 60 R10 65

68 Kratka ociekacza z prysznicem do szklanek Produkt przeznaczony do wspawania w blat K - 10 Nazwa K K K korytko kratki ze spadkiem do króćca odpływowego - króciec odpływowy dostosowany do podłączenia odpływu o Ø32 - prysznic do szklanek z przyłączem ½ laty - K Kratka ociekacza Produkt przeznaczony do wspawania w blat K - 11 Nazwa K K K K K K K K K korytko kratki ze spadkiem do króćca odpływowego - króciec odpływowy dostosowany do podłączenia odpływu o Ø32 Komora zagłębiona z deską PE i ze zsypem (Kompakt Wash-Cut-Throw) K - 20 Produkt przeznaczony do wspawania w blat Nazwa Komora Min. modułu pod komorę K x0x180 0 K x0x180 4 K x0x K x0x180 4 K x0x należy przewidzieć odpowiedni korpus KN-72 pod komorę 66 66

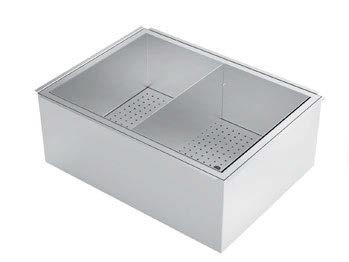

69 laty - K Komora izolowana na lód Produkt przeznaczony do wspawania w blat K - 25 Nazwa H Min. modułu pod komorę K K K K K należy przewidzieć odpowiedni moduł pod komorą (KN-62, KN-63, KN-64 lub KN-66) - wkład perforowany oraz przegroda pełna do komory w standardzie A PRZEKRÓJ A-A Opcja: Dodatkowa przegroda - pełna Dodatkowa przegroda - perforowana Komora izolowana na lód nakładana na blat K - 26 laty - K Nazwa H Min. modułu pod komorę K K K K K należy przewidzieć odpowiedni moduł pod komorą (KN-62, KN-63, KN-64 lub KN-66) - wkład perforowany oraz przegroda pełna do komory w standardzie A PRZEKRÓJ A-A A-A x=+50 x= x=h+22 x=h+70 H x=h-20 x=h+25 x=h+70 h=h-20 H A x=+50 x=+50 x=+75 x=+75 A Opcja: Dodatkowa przegroda - pełna Dodatkowa przegroda - perforowana x=+80 x=+80 67

70 Zabudowa dekoracyjna i kontuar - KZ ZAUDOWA DEKORACYJNA Dowolność materiałów wykończeniowych Odpowiednia zabudowa dekoracyjna czyni bar niezwykłym dla klientów lokalu. Dajemy Państwu nieograniczone możliwości materiałów wykończeniowych dzięki czemu możliwe jest idealne dostosowanie baru do wystroju wnętrza i charakteru lokalu. Zabudowę dekoracyjną mogą Państwo wykonać m.in. z: Efektowne podświetlenie Zabudowę dla większego efektu można podświetlić światłem ED lub światłem ED RG. Podświetlenie może być punktowe, z góry, z dołu lub całościowe za pomocą zastosowania paneli świetlnych, którymi można m.in. efektownie podświetlić zabudowę ze szkła, odpowiedniego rodzaju Corianu lub przy odpowiedniej ażurowej konstrukcji zabudowę wykonaną praktycznie z każdego materiału. drewna, szkła, szkła barwionego w masie, szkła z piaskowanym wzorem, szkła z nadrukiem, Corianu, konglomeratu, malowanej stali nierdzewnej, płyt MDF 3D, paneli świetlnych, oraz wielu innych materiałów. Nieograniczony kształt Większość materiałów nie ogranicza nas także pod względem kształtu - zabudowa baru może być gładka lub z efektem wypukłości 3D, bar może być także wykonany w linii prostej lub po łuku. Zabudowa dekoracyjna podlega wycenie indywidualnej KONTUAR Konstrukcja stalowa okalająca bar służy do montażu kontuaru oraz zabudowy dekoracyjnej. lat kontuaru barowego może być wykonany z różnego rodzaju materiałów, takich jak Corian, konglomerat, drewno, szkło, granit oraz wiele innych. Proponujemy Państwu także nietypowe rozwiązanie jakim jest kontuar mroźniczy. Na blacie kontuaru mroźniczego osadza się szron tworząc niezwykły efekt wizualny, który z pewnością zachwyci klientów lokalu. Kontuar podlega wycenie indywidualnej 68

71 Zabudowa dekoracyjna i kontuar - KZ Konstrukcja stalowa do montażu zabudowy i blatu kontuaru KZ - 01 Nazwa KZ mb Reling pod nogi KZ - 05 Zabudowa dekoracyjna i kontuar Nazwa KZ mb 69

72 Zabudowa dekoracyjna i kontuar 70

73 Zabudowa dekoracyjna i kontuar Zabudowa dekoracyjna i kontuar 71

74 Realizacje Realizacje 72
