Projekt aranżacji aneksów kuchennych w budynku Urzędu Gminy w Zduńskiej Woli przy ul. Zielonej 30

Transkrypt

1 Projekt aranżacji aneksów kuchennych w budynku Urzędu Gminy w Zduńskiej Woli przy ul. Zielonej 30

2 UWAGA! WSZYSTKIE WYMIARY MEBLI (GŁÓWNIE WPISANE WE WNĘKI) NALEŻY ZWERYFIKOWAĆ Z WYMIARAMI RZECZYWISTYMI NA BUDOWIE, PONIEWAŻ PO PRACACH WYKOŃCZENIOWYCH WYMIARY TE MOGĄ NIEZNACZNIE ODBIEGAĆ OD PODANYCH W DOKUMENTACJI. 2

3 SPECYFIKACJA MATERIAŁOWA Do doboru kolorystyki użyto wzornika płyt firmy Pfleiderer i symboliki oznaczeń zgodnej z tym zwornikiem, dopuszcza się użycie płyt o tych samych parametrach i podobnej kolorystyce innych producentów. W konstrukcjach użyto pojedynczych płyt o grubości 18mm. Okucie użyte w szafkach : - zawiasy z miękkim domykiem, - szuflady z pełnym wysuwem i miękkim domykiem (typu TANDEMBOX) - uchwyty metalowe Aneksy kuchenne należy wyposażyć w zlewozmywaki granitowe jednokomorowe z ociekaczem. 3

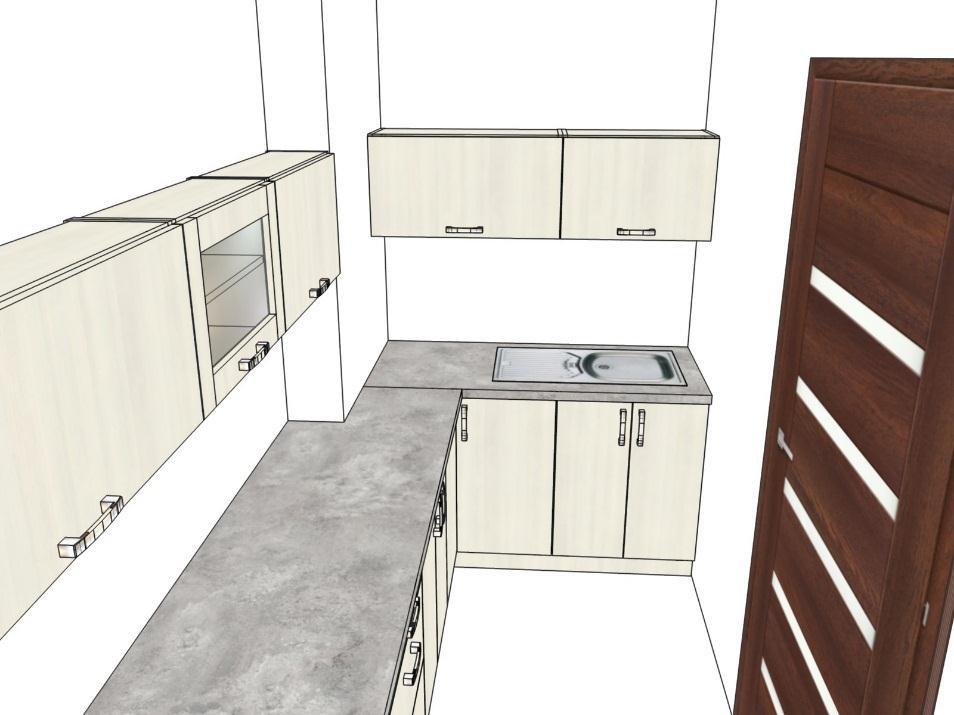

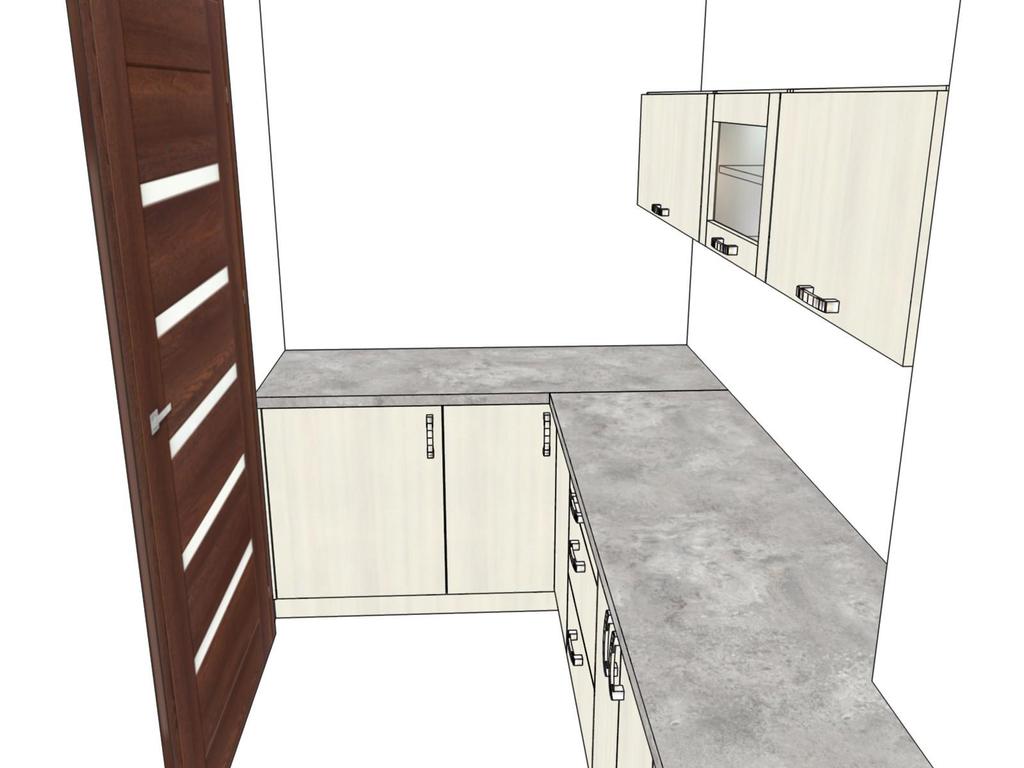

4 1. Aneks kuchenny przy sali konferensyjnej Do doboru kolorystyki użyto wzornika płyt firmy Pfleiderer i symboliki oznaczeń zgodnej z tym zwornikiem, dopuszcza się użycie płyt o tych samych parametrach i podobnej kolorystyce innych producentów. W konstrukcjach użyto pojedynczych płyt o grubości 18mm. 4

5 5

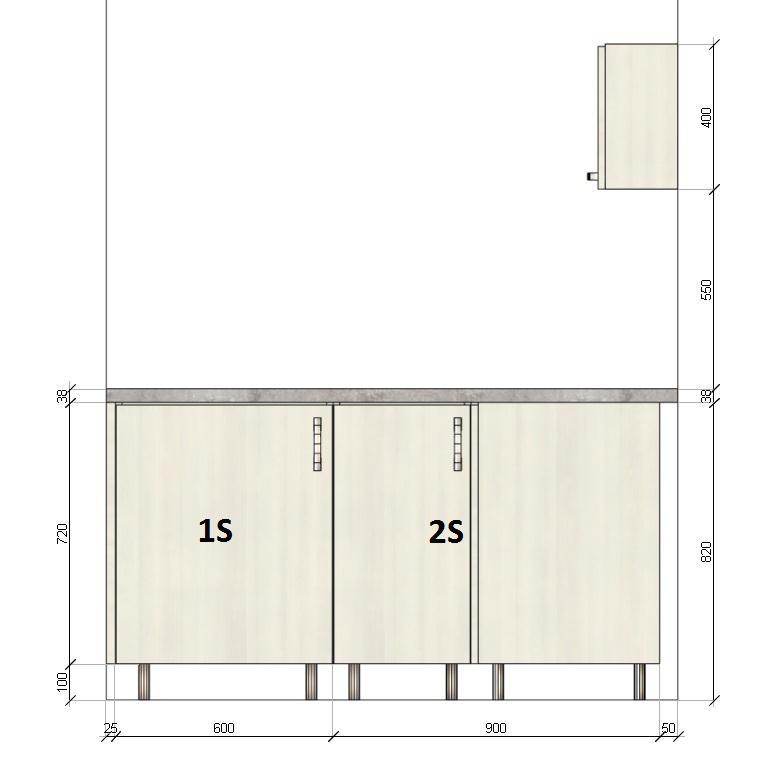

6 Fronty szafek górnych oraz dolnych wraz z korpusami kolor Navarra R4524, blat grubość 38mm, kolor Calcite Grey F7480 FG. Głębokość zabudowy szafek dolnych 60cm, wszystkie szafki stojące na nóżkach regulowanych o wysokości 10cm, zamknięte cokołem. 1S lodówka pod zabudowę 2S szafka narożna z jedną półką 6

7 1W szafka wisząca z jedną półką (głębokość 20cm) 2W szafka wisząca (witryna) z jedną półką, front: ramka z płyty + szkło przeźroczyste (głębokość 20cm) 3W szafka wisząca z jedną półką (głębokość 20cm) 2S szafka narożna z jedną półką 3S szafka z szufladami 4S szafka z jedną półką 5S szafka narożna z jedną półką 7

8 4W szafka wisząca z jedną półką (głębokość 30cm) 5W szafka wisząca z ociekarką (głębokość 30cm) 5S szafka narożna z jedną półką 6S szafka zlewozmywakowa 8

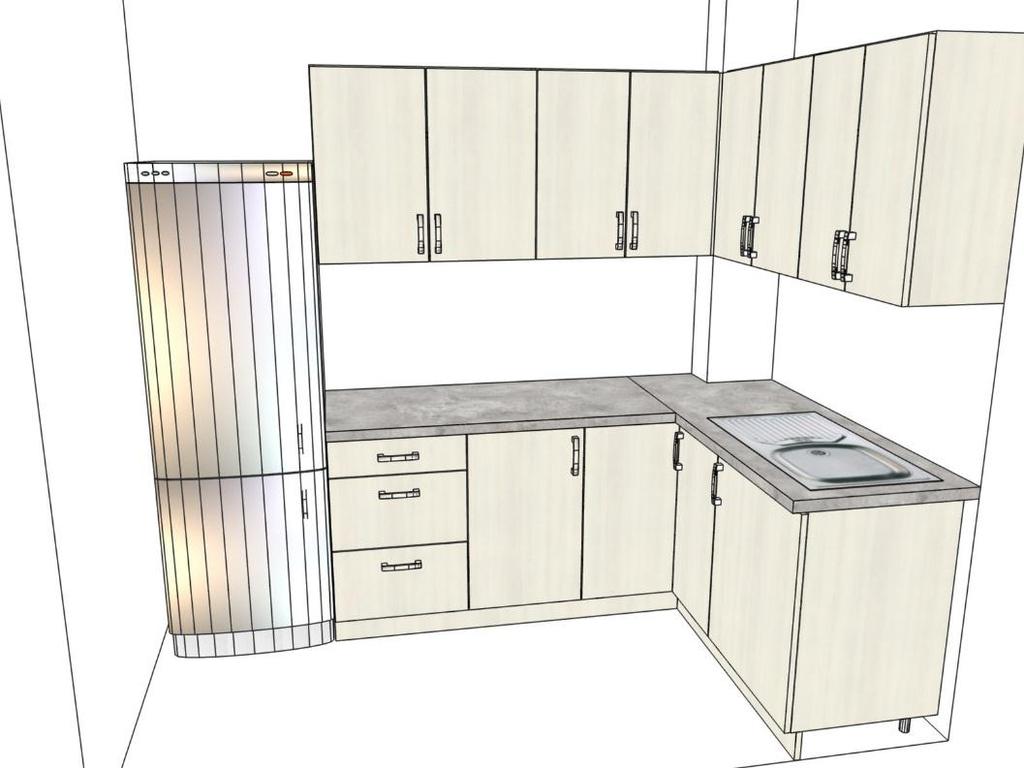

9 2. Aneks kuchenny przy sekretariacie Do doboru kolorystyki użyto wzornika płyt firmy Pfleiderer i symboliki oznaczeń zgodnej z tym zwornikiem, dopuszcza się użycie płyt o tych samych parametrach i podobnej kolorystyce innych producentów. W konstrukcjach użyto pojedynczych płyt o grubości 18mm. 9

10 Fronty szafek górnych oraz dolnych wraz z korpusami kolor Navarra R4524, blat grubość 38mm, kolor Calcite Grey F7480 FG. Głębokość zabudowy szafek dolnych 60cm, wszystkie szafki stojące na nóżkach regulowanych o wysokości 10cm, zamknięte cokołem. 1W szafka wisząca z dwoma półkami (głębokość 20cm) 2W szafka wisząca z dwoma półkami (głębokość 20cm) 1S szafka z szufladami 2S zmywarka pod zabudowę 3S szafka narożna z jedną półką 10

11 3W szafka wisząca z dwoma półkami (głębokość 30cm) 4W szafka wisząca z ociekarką (głębokość 30cm) 3S szafka narożna z jedną półką 4S szafka zlewozmywakowa 11

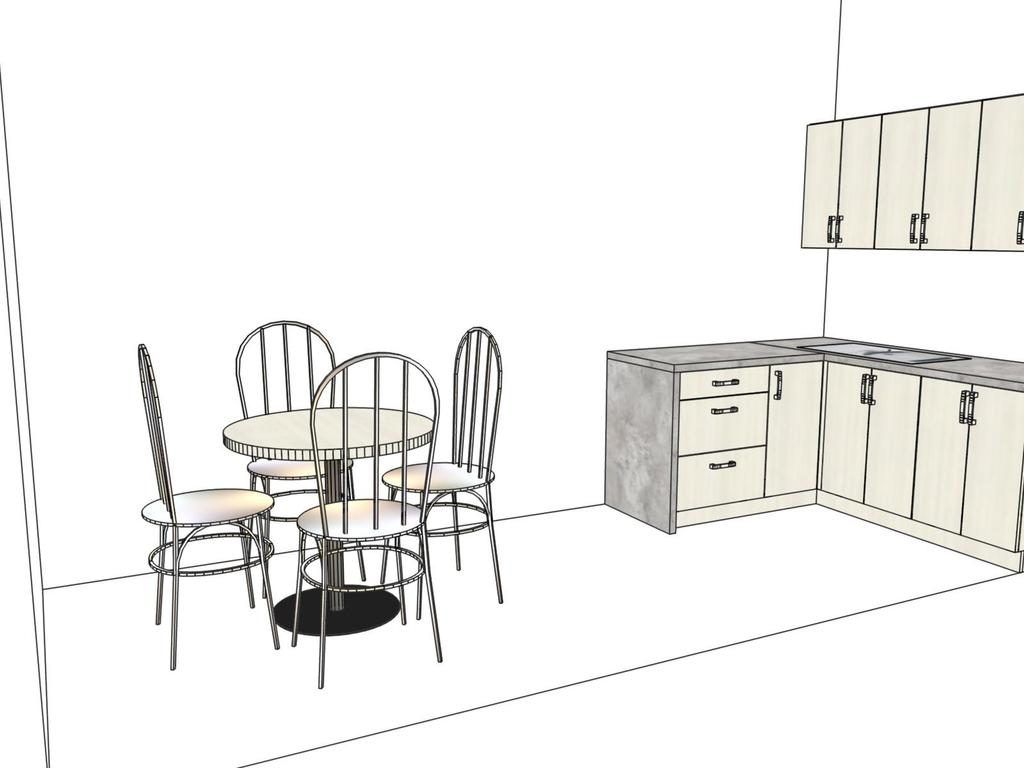

12 3. Aneks kuchenny na parterze Do doboru kolorystyki użyto wzornika płyt firmy Pfleiderer i symboliki oznaczeń zgodnej z tym zwornikiem, dopuszcza się użycie płyt o tych samych parametrach i podobnej kolorystyce innych producentów. W konstrukcjach użyto pojedynczych płyt o grubości 18mm. 12

13 13

14 Fronty szafek górnych oraz dolnych wraz z korpusami kolor Navarra R4524, blat grubość 38mm, kolor Calcite Grey F7480 FG. Głębokość zabudowy szafek dolnych 60cm, wszystkie szafki stojące na nóżkach regulowanych o wysokości 10cm, zamknięte cokołem. 1S szafka z szufladami 2S szafka narożna z jedną półką 14

15 1W szafka wisząca z dwoma półkami (głębokość 30cm) 2W szafka wisząca z ociekarką (głębokość 30cm) 3W szafka wisząca z dwoma półkami (głębokość 30cm) 2S szafka narożna z jedną półką 3S szafka zlewozmywakowa 4S szafka z jedną półką 15

16 Stolik okrągły: - blat grubość 36mm z płyty kolor Navarra R4524 (2x18mm), średnica 80 cm - stelaż metalowy 16

17 Projekt mebli w pokoju Wójta w budynku Urzędu Gminy w Zduńskiej Woli przy ul. Zielonej 30

18 UWAGA! WSZYSTKIE WYMIARY MEBLI (GŁÓWNIE WPISANE WE WNĘKI) NALEŻY ZWERYFIKOWAĆ Z WYMIARAMI RZECZYWISTYMI NA BUDOWIE, PONIEWAŻ PO PRACACH WYKOŃCZENIOWYCH WYMIARY TE MOGĄ NIEZNACZNIE ODBIEGAĆ OD PODANYCH W DOKUMENTACJI. 2

19 SPECYFIKACJA MATERIAŁOWA Do doboru kolorystyki użyto wzornika płyt firmy Kronopol i symboliki oznaczeń zgodnej z tym zwornikiem, dopuszcza się użycie płyt o tych samych parametrach i podobnej kolorystyce innych producentów. W konstrukcjach użyto pojedynczych płyt o grubości 18mm. 3

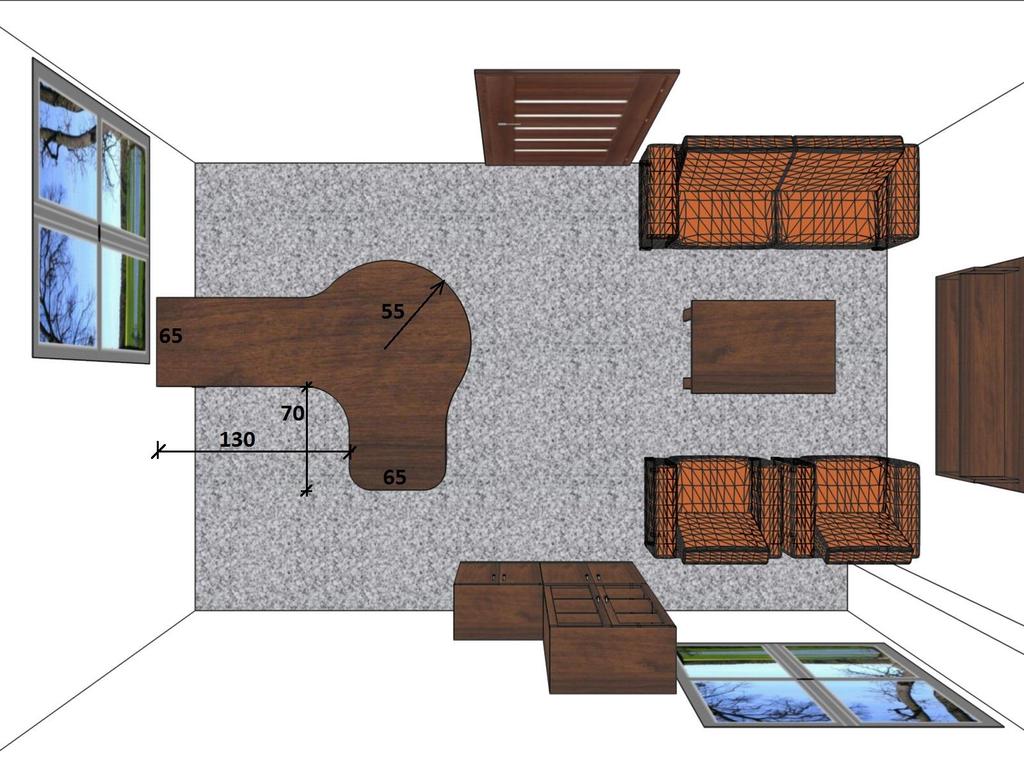

20 1. Pokój Wójta 4

21 Wszystkie meble w pokoju Wójta z płyty w kolorze Orzech Ecco D9163, blat biurka, stolika oraz wieńce górne i dolne szafek - grubość 36mm. 5

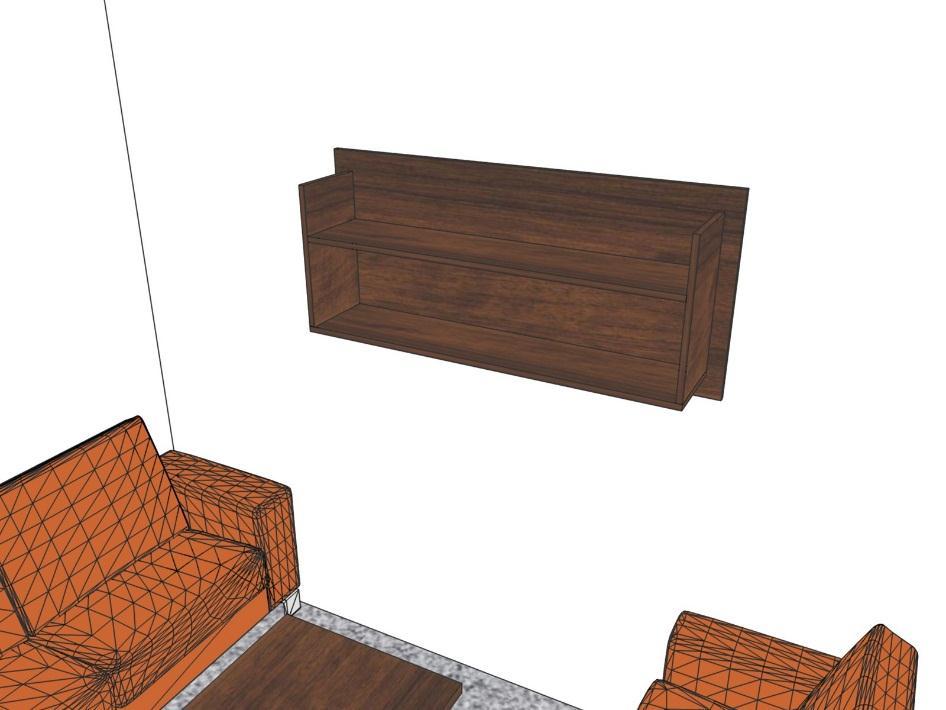

22 Półka wisząca Stolik 6

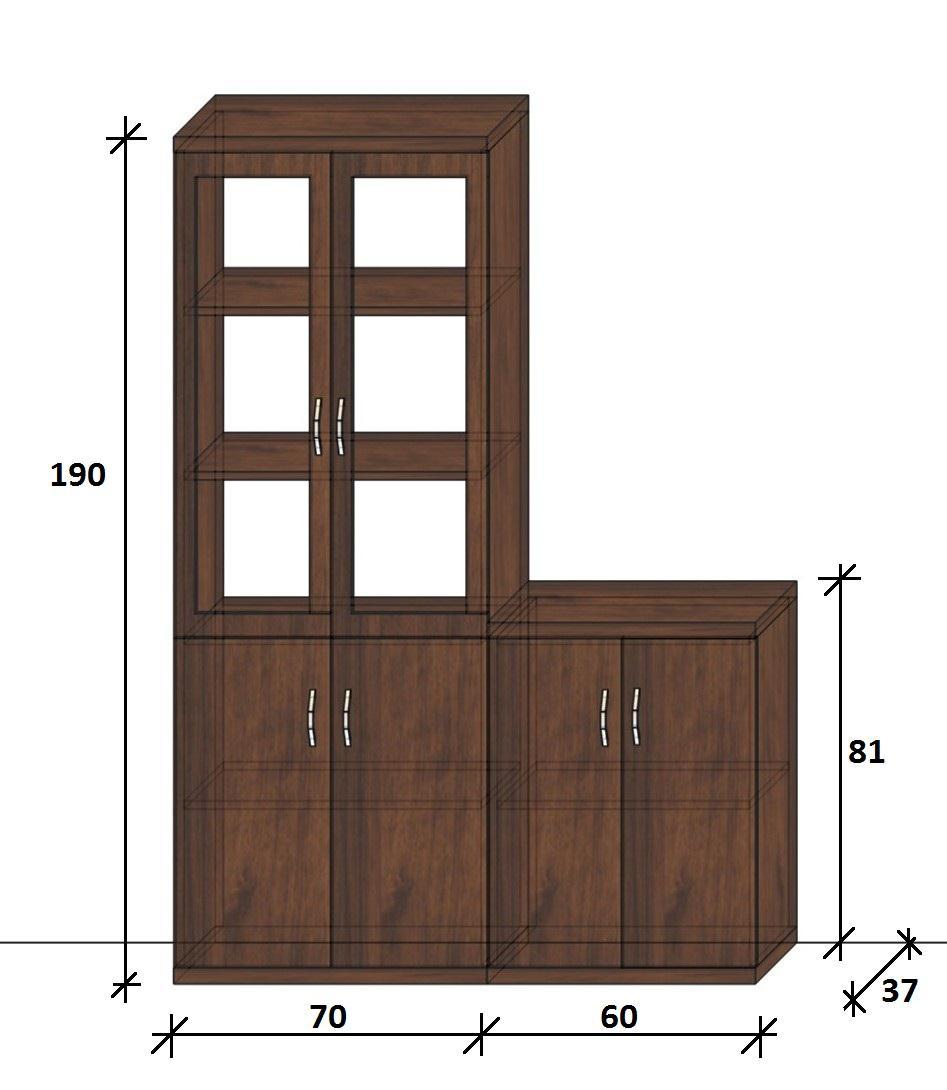

23 Witryna + komoda Odległości pomiędzy półkami w środku: 35 cm, wieńce górne oraz dolne 3,6 cm, fronty witryny ze szkłem przeźroczystym 7

24 8

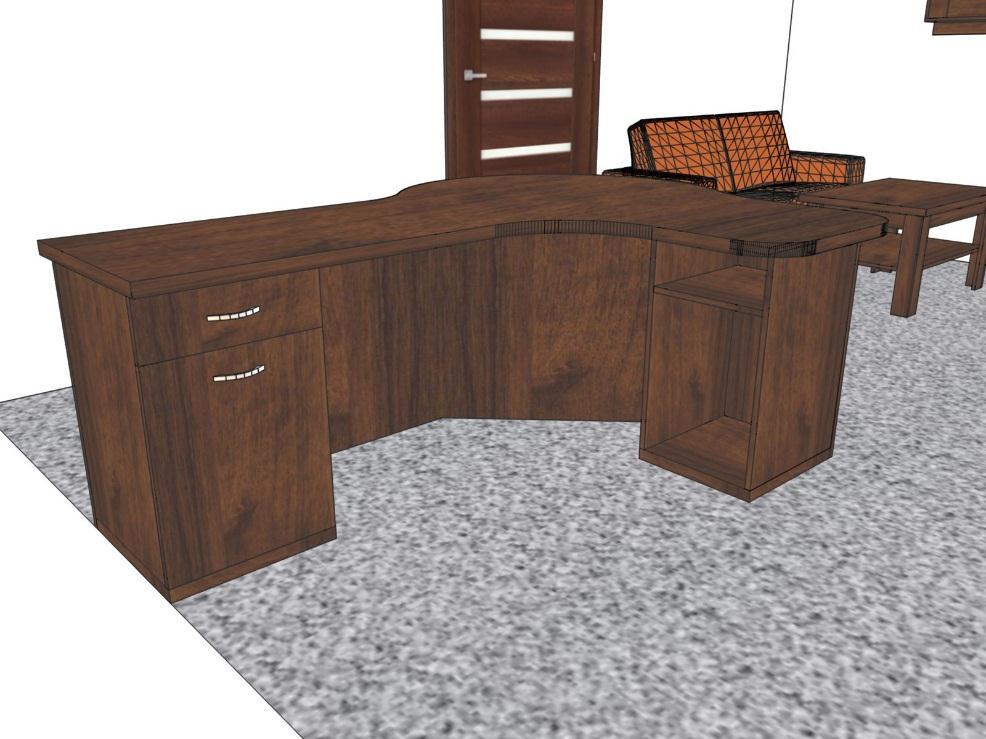

25 Szafki pod blatem biurka: - zamknięta z jedną szufladą oraz półką, szerokość 45 cm, - otwarta z jedna półką, szerokość 40 cm, wysokość górnej półki 15 cm 9

26 Stolik Ø 600 Podstawa stołu z elementów metalowych kolor aluminium (szary) Blat wykonany z płyty wiórowej o grubości 25 mm pokrytej obustronnie melaminą, oklejone PCV o gr. 2 mm w kolorze płyty. Kolor płyty orzech do ustalenia z Zamawiającym dopasowany do istniejącego wyposażenia.
