18 I. Zawartość opracowania OPIS TECHNICZNY Cel i zakres opracowania Podstawa opracowania Zabudowa i zagospodarowanie terenu Istniejący stan zagospodarowania terenu Projektowane zagospodarowanie terenu Rurociągi Zasuwy Hydrant Warunki gruntowo wodne Dane o wpisie do rejestru zabytków Wpływ inwestycji na ochronę środowiska Zagrożenia p. poż. i BHP Wytyczne wykonania Trasa sieci wodociągowej Przejścia pod przeszkodami i skrzyżowania z istniejącym uzbrojeniem terenu Wytyczne realizacyjne Roboty ziemne Odwodnienie wykopów Próba szczelności Płukanie i dezynfekcja wodociągu Uwagi końcowe Wykaz polskich norm Zestawienie podstawowych materiałów... 8 II. CZĘŚĆ GRAFICZNA Nr rysunku Nazwa rysunku Skala 1 Projekt zagospodarowania terenu 1:500 2 Profil podłużny sieci wodociągowej i przyłączy wodociągowych 1:500/100 III. ZAŁĄCZNIKI Lp Wyszczególnienie 1. Warunki techniczne z dnia r. nr 28-III.I/12/TI wydane przez RWiK w Białogardzie 2. Decyzja o ustaleniu lokalizacji inwestycji celu publicznego nr GP LC.3 z wydana przez Burmistrza Karlina 3. Protokół i opinia wydana przez Zespół Uzgadniania Dokumentacji Starostwa Powiatowego Białogard nr GGN-OD z r 4. Zgoda Burmistrza Karlina nr GP TD z dnia r 5. Uprawnienia i zaświadczenie z Izby Inżynierów Budownictwa Projektanta i Sprawdzającego - za strona tytułową projektu-za stroną tyt. projektu 6. Informacja BiOZ I. OPIS TECHNICZNY Do projektu budowy sieci wodociągowej w miejscowości Karlino, ul. Spokojna gm. Karlino. W ramach prowadzonych robót planowane jest dwustronne połączenie wodociągu oraz budowa przyłączy do budynków. Strona 1 z 8

19 1. Cel i zakres opracowania Celem opracowania jest podanie rozwiązań technicznych budowy sieci wodociągowej wraz z uzbrojeniem w zakresie niezbędnym do realizacji inwestycji. Projekt zawiera część opisową, BIOZ i graficzną z załączonymi przebiegami tras sieci wodociągowej wraz z infrastrukturą techniczną. 2. Podstawa opracowania - Umowa na wykonanie prac projektowych; - Mapy dla potrzeb projektowych skala 1:500; - Uzgodnienia z właścicielami terenu i władającymi; - Wizja lokalna i inwentaryzacja w terenie; - Ustawa Prawo Budowlane z dnia r. (Dz. U. z 2006 r. Nr 156, poz. 1118, Dz.U ) z późniejszymi zmianami; - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz.690) z późniejszymi zmianami; - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133); - Ustawa Prawo Ochrony Środowiska z dnia r. (Dz. U. z 2006r. Nr 129 poz.902 z późniejszymi zmianami); - Rozporządzenie Rady Ministrów z dnia 9 listopada 2004 r. w sprawie określania rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko (Dz. U. nr 257, poz.2573 z późniejszymi zmianami); - Ustawa o Planowaniu i Zagospodarowaniu Przestrzennym z 2003r. (Dz. U. nr 80, poz. 717 z późniejszymi zmianami); - Dokumentacja geologiczna dla projektu sieci kanalizacyjnej (grawitacyjnej i tłocznej) opracowana przez Zakład Projektowo-Handlowy GEOLOG Koszalin ul. Dmowskiego Wizja lokalna w terenie - Warunki techniczne. - Obowiązujące normy i przepisy branżowe; 3. Zabudowa i zagospodarowanie terenu 3.1 Istniejący stan zagospodarowania terenu Obszar objęty budową sieci wodociągowej nie posiada planu zagospodarowania przestrzennego, w związku z tym inwestycja została zaprojektowana zgodnie z założeniami decyzji o lokalizacji inwestycji celu publicznego wydanej przez Burmistrza Gminy Karlino i spełnia wszystkie warunki zawarte niniejszej decyzji. Wykaz działek, przez które przechodzi projektowana sieć: obr. 04 dz. nr 14/10, 14/9, 14/8, 14/2, 14/7, 14/6, 14/5 m. Karlino Planowana inwestycja zlokalizowana jest w pasie drogi gminnej oraz na terenach należących do Wspólnot Mieszkaniowych W zakresie opracowania występuje uzbrojenie nadziemne i podziemne. Istniejące uzbrojenie w pasie drogowym w miejscu włączenia: Strona 2 z 8

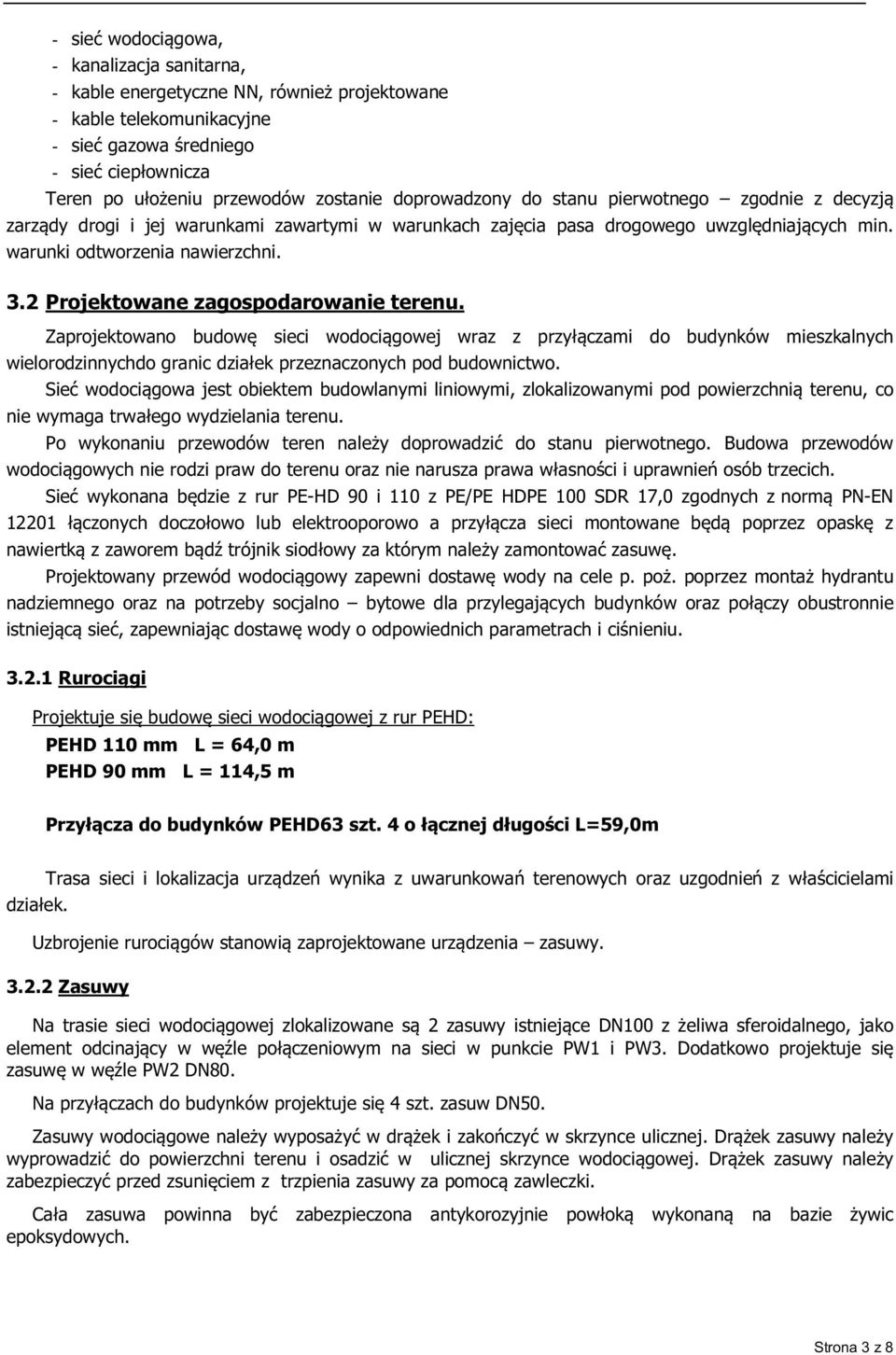

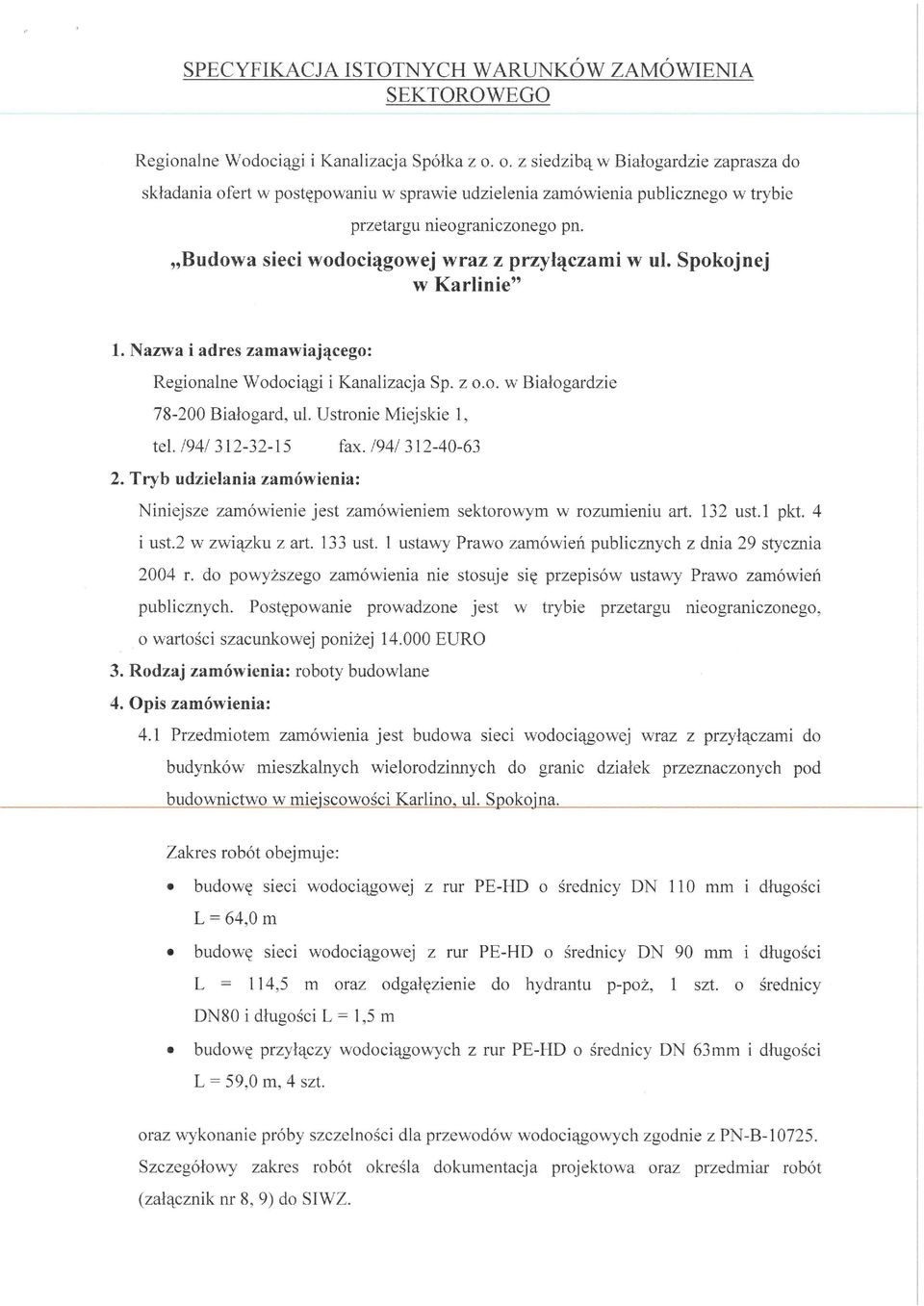

20 - sieć wodociągowa, - kanalizacja sanitarna, - kable energetyczne NN, również projektowane - kable telekomunikacyjne - sieć gazowa średniego - sieć ciepłownicza Teren po ułożeniu przewodów zostanie doprowadzony do stanu pierwotnego zgodnie z decyzją zarządy drogi i jej warunkami zawartymi w warunkach zajęcia pasa drogowego uwzględniających min. warunki odtworzenia nawierzchni. 3.2 Projektowane zagospodarowanie terenu. Zaprojektowano budowę sieci wodociągowej wraz z przyłączami do budynków mieszkalnych wielorodzinnychdo granic działek przeznaczonych pod budownictwo. Sieć wodociągowa jest obiektem budowlanymi liniowymi, zlokalizowanymi pod powierzchnią terenu, co nie wymaga trwałego wydzielania terenu. Po wykonaniu przewodów teren należy doprowadzić do stanu pierwotnego. Budowa przewodów wodociągowych nie rodzi praw do terenu oraz nie narusza prawa własności i uprawnień osób trzecich. Sieć wykonana będzie z rur PE-HD 90 i 110 z PE/PE HDPE 100 SDR 17,0 zgodnych z normą PN-EN łączonych doczołowo lub elektrooporowo a przyłącza sieci montowane będą poprzez opaskę z nawiertką z zaworem bądź trójnik siodłowy za którym należy zamontować zasuwę. Projektowany przewód wodociągowy zapewni dostawę wody na cele p. poż. poprzez montaż hydrantu nadziemnego oraz na potrzeby socjalno bytowe dla przylegających budynków oraz połączy obustronnie istniejącą sieć, zapewniając dostawę wody o odpowiednich parametrach i ciśnieniu Rurociągi Projektuje się budowę sieci wodociągowej z rur PEHD: PEHD 110 mm L = 64,0 m PEHD 90 mm L = 114,5 m Przyłącza do budynków PEHD63 szt. 4 o łącznej długości L=59,0m działek. Trasa sieci i lokalizacja urządzeń wynika z uwarunkowań terenowych oraz uzgodnień z właścicielami Uzbrojenie rurociągów stanowią zaprojektowane urządzenia zasuwy Zasuwy Na trasie sieci wodociągowej zlokalizowane są 2 zasuwy istniejące DN100 z żeliwa sferoidalnego, jako element odcinający w węźle połączeniowym na sieci w punkcie PW1 i PW3. Dodatkowo projektuje się zasuwę w węźle PW2 DN80. Na przyłączach do budynków projektuje się 4 szt. zasuw DN50. Zasuwy wodociągowe należy wyposażyć w drążek i zakończyć w skrzynce ulicznej. Drążek zasuwy należy wyprowadzić do powierzchni terenu i osadzić w ulicznej skrzynce wodociągowej. Drążek zasuwy należy zabezpieczyć przed zsunięciem z trzpienia zasuwy za pomocą zawleczki. Cała zasuwa powinna być zabezpieczona antykorozyjnie powłoką wykonaną na bazie żywic epoksydowych. Strona 3 z 8

21 Skrzynka uliczna powinna być wykonana z HDPE z pokrywą z żeliwa szarego GG-20. Drążek nawiertki powinien posiadać wrzeciono wykonane ze stali ocynkowanej, kołpak z żeliwa GG-25, i rurę osłonową z HDPE. Skrzynkę uliczną należy posadowić na betonowym fundamencie w postaci krążka o grubości 10 cm, a na powierzchni terenu skrzynkę należy utwardzić betonem grubości 15 cm o promieniu 0,5 m. Położenie skrzynki ulicznej wraz z zasuwą wodociągową należy oznaczyć w terenie tabliczką znakująca wykonaną zgodnie z PN-/B Hydrant Na trasie sieci wodociągowej przewidziano hydrant DN80 nadziemny - szt. 1 z zasuwą odcinającą służącą do odpowietrzenia, odwodnienia rurociągu oraz dla celów zabezpieczenia p-poż w węźle włączeniowym PW2. Projektowany hydrant nadziemny ustawić należy na kolanie ze stopką. Zamontować należy armaturę: zasuwę Dn80 odcinającą, która powinna pozostawać stale otwarte, pomiędzy zasuwą hydrantową a hydrantem należy zamontować króciec dwu - kołnierzowy o długości 1,0 m, zamontować należy również obudowę teleskopową i skrzynkę do zasuw. Hydrant montować w odległości min 1,0m od zasuwy odcinającej, po zamontowaniu hydrant należy obsypać żwirem o granulacji 0,5 2,0 mm w celu niezawodnego odwodnienia hydrantu. 3.3 Warunki gruntowo wodne Zgodnie z Rozporządzeniem Ministra Transportu i Gospodarki Morskiej z dnia r / Dz.U. nr 43 z 1999r poz.430 konstrukcje podatne i półsztywne powinny być posadowione na podłożu niewysadzinowym grupy nośności Gl. Przyjęto, że kanały będą posadowione na podsypce z piasku o grubości 10 cm. Rury należy obsypać i zagęścić warstwą piasku o grubości 30cm. Obraz warunków wodnych odnosi się do okresu wierceń i może ulegać okresowym zmianom w zależności od opadów atmosferycznych i pory roku. 3.4 Dane o wpisie do rejestru zabytków Teren, na którym projektuje się budowę sieci wodociągowej nie jest wpisany do rejestru zabytków oraz nie występują inne ograniczenia formalno-prawne, teren nie jest objęty ochroną konserwatorską 3.5 Wpływ inwestycji na ochronę środowiska Planowana inwestycja nie będzie powodowała negatywnego oddziaływania na środowisko oraz zdrowie ludzi. Inwestycja jest typowym przykładem działania proekologicznego. 3.6 Zagrożenia p. poż. i BHP Projektowana siec wodociągowa nie stanowi zagrożenia pożarowego. Po zrealizowaniu siec wodociągowa zostanie własnością Regionalnych Wodociągów i Kanalizacji Sp. z o.o. w Białogardzie. Eksploatacja prowadzona będzie przez pracowników przeszkolonych w zakresie BHP zgodnie z przepisami rozporządzenia MGPiB z dn r. (Dz.U. Nr 9). Zobowiązuje się wykonawcę do zabezpieczenia wykopów w czasie trwania budowy, a w szczególności po zakończeniu dnia roboczego zgodnie z obowiązującymi przepisami. 3.7 Wytyczne wykonania Trasa sieci wodociągowej Projektowaną trasę sieci wodociągowej przedstawiono na projekcie zagospodarowania terenu Rys 1 Strona 4 z 8

22 Sieci wraz z urządzeniami zlokalizowane są na terenach, których właścicielami jest: Gmina Karlino Wspólnoty Mieszkaniowe zarządzane przez Spółdzielnię Mieszkaniową Projektuje się sieć wodociągową wraz z uzbrojeniem w miejscowości Karlino ul. Spokojna z dwustronnym włączeniem z jednej strony w istniejącą sieć PEHD110 na działce nr 14/5 oraz z drugiej w istniejące odgałęzienie z zasuwą na działce 4/10. Włączenie projektowanej sieci wodociągowej należy wykonać w punkcie PW1 do istniejącego wodociągu wykonanego z PE110 do istniejącej zasuwy poprzez połączenie rurowo kołnierzowe. Włączenie projektowanej sieci wodociągowej w punkcie PW3 do istniejącego odgałęzienia z zasuwą DN100 poprzez połączenie rurowo kołnierzowe DN100/110, redukcję PE 110/90 z projektowanym wodociągiem PE90. W węźle PW2 należy połączyć sieć z hydrantem. 3.8 Przejścia pod przeszkodami i skrzyżowania z istniejącym uzbrojeniem terenu Na trasie budowanych przewodów występują kolizje z uzbrojeniem podziemnym, przy którym należy zastosować rury ochronne. Istniejące uzbrojenie w pasie drogowym: - kable energetyczne, - kable telekomunikacyjne, - sieć energetyczna, - sieć gazowa, - sieć ciepłownicza W rejonie pozostałych skrzyżowań z sieciami prace należy prowadzić w sposób ręczny, a po odsłonięciu kolizyjnego uzbrojenia należy go zabezpieczyć. W przypadku jakichkolwiek awarii przerwania kabla lub przewodu należy natychmiast przerwać prace, zabezpieczyć teren i powiadomić właściciela uzbrojenia. Wszelkie urządzenia podziemne nie zinwentaryzowane traktować jako czynne i przy wykonywaniu prac w ich obrębie zachować szczególną ostrożność. W bezpośredniej bliskości słupów sieci telefonicznych i energetycznych, studzienek telefonicznych, drzew wykopy wykonywać ręcznie. W przypadku kolizji i skrzyżowań kable teleenergetyczne zabezpieczyć rurami ochronnymi dwudzielnymi typu AROT wystającymi po 1m poza obrys rury z każdej strony. 3.9 Wytyczne realizacyjne Roboty ziemne Roboty przygotowawcze Wytyczenia trasy przewodów wodociągowych należy zlecić obsłudze geodezyjnej po uprzednim rozpoznaniu istniejącej infrastruktury. Istniejące uzbrojenie należy oznakować a kolizje odpowiednio zabezpieczyć. Podstawą wykonania robót ziemnych są normy: PN-B-10736:1999r Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych Warunki techniczne wykonania. PN-B-10725:1997 r. Wodociągi. Przewody zewnętrzne. Wymagania i badania. Strona 5 z 8

23 Na całej długości projektowanych rurociągów projektuje się wykonanie wykopów częściowo ręcznie i częściowo mechanicznie. - W drogach nieutwardzonych i terenach niezabudowanych wykopy bez umocnień, ze skarpami o nachyleniu 1:0,6 dla gruntu III kat. Wykopy wykonywane ręcznie przewiduje się: - W rejonach istniejącego uzbrojenia, z zabezpieczeniem uzbrojenia przed uszkodzeniem - W rejonach zbliżenia do drzew, słupów energetycznych i telekomunikacyjnych - W rejonach osnowy geodezyjnej występującej w pasie drogowym. Rodzaj wykopu należy dobrać w zależności od indywidualnych warunków występujących na poszczególnych odcinkach budowy rurociągów. W rejonie występowania istniejącego uzbrojenia podziemnego należy zastosować się do treści uzgodnień z właścicielami lub władającymi tych sieci, a ponadto wykonać przekopy próbne dla dokładnej lokalizacji uzbrojenia. W rejonie istniejącego uzbrojenia nie stosować wykopów mechanicznych tylko wykop ręczny. Wszystkie przewody krzyżujące się lub biegnące równoległe z wykopem należy zabezpieczyć przed uszkodzeniem, a w razie potrzeby wykonać podwieszenie w sposób zapewniający ich ciągłą eksploatację i bezpieczeństwo pracujących w wykopie ludzi. Wykopy ręczne do 1,0 m bez umocnienia ścian, powyżej głębokości 1,0 m z umocnieniem. Przy zbliżeniu do drzew wykop ręczny bez naruszenia bryły korzeniowej. W przypadku wystąpienia niezinwentaryzowanego uzbrojenia podziemnego należy wspólnie z inspektorem nadzoru oraz projektantem ustalić dalszy tok postępowania. Minimalne wartości wskaźnika zagęszczenia w pasie drogowym: - dla warstw do głębokości 2 m 1,0 - dla warstw powyżej głębokości 2 m 0,97 Poza pasem drogowym wartość wskaźnika zagęszczenia powinna wynosić 0,97. Po wykonaniu zasypki teren należy bezwzględnie doprowadzić do stanu pierwotnego. Nadmiar gruntu wywozić na teren wskazany przez inwestora. Wykopy należy zabezpieczyć przed napływem wód opadowych poprzez wysunięcie głównej krawędzi obudowy o 15 cm ponad poziom terenu i odpowiednie wyprofilowanie terenu. Zabezpieczenie wykopów o ścianach pionowych typowymi szalunkami. Teren po wykonaniu zasypki wykopów doprowadzić do stanu pierwotnego. Całość prac ziemnych i ich obudowę wykonać zgodnie z normą BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze oraz Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych tom I cz. I oraz zgodnie z przepisami BHP. Wykop zabezpieczyć przed napływem wód opadowych. Wszelkie roboty należy prowadzić zgodnie z Prawem Budowlanym, z obowiązującymi przepisami BHP i normami. Rodzaje wykopów uzależnić od aktualnych warunków gruntowo wodnych i bezpieczeństwa prowadzenia robót ze względu na ludzi oraz na istniejącą infrastrukturę techniczną znajdującą się w pobliżu wykopów. W gruntach sypkich na dnie wykopów, dno profilować ręcznie bez podsypki. Grunty z wykopów, takie jak piaski lub glina piaszczysta należy składować obok wykopu. W miejscach gdzie nie ma wystarczającej ilości miejsca na odkład należy wywieźć ziemię z wykopu i przywieźć do ponownego wbudowania w wykop. Nasypy niekontrolowane, namuły i torfy nie nadające się do ponownego wbudowania w wykop należy wywieźć. W ich miejsce należy wbudować piasek. Glebę i humus ogrodowy należy gromadzić w osobnych hałdach, a następnie po zakończeniu robót rozplantować ręcznie. Przy prowadzeniu robót ziemnych należy zachować szczególną ostrożność w miejscach zbliżeń do istniejących budynków, obiektów, drzew i istniejącego uzbrojenia podziemnego i naziemnego. Strona 6 z 8

24 3.9.2 Odwodnienie wykopów Jeżeli wystąpi napływ wody gruntowej do wykopu należy ją odpompowywać z dna wykopu pompą spalinową lub elektryczną. Odwodnienie uzależnić od aktualnych warunków gruntowo wodnych oraz bezpieczeństwa prowadzenia robót ze względu na ludzi lub na istniejącą infrastrukturę techniczną znajdującą się w pobliżu wykopów Próba szczelności Projektowany wodociąg należy poddać próbie szczelności na ciśnienie P=1,0 [MPa]. Próbę szczelności wodociągu należy dokonać na całym odcinku po całkowitym montażu i wzrokowym sprawdzeniu połączeń. Łuki, trójniki, zaślepki i zamontowana armatura muszą być odkryte podczas próby. Proste odcinki rurociągu (między złączami) powinny być przysypane i zagęszczone, a próba może się odbyć najwcześniej w 48 godzin po zasypaniu. Napełnianie rurociągu musi odbywać się w najniższym punkcie sieci z prędkością 7,0 km/h niezależnie od średnicy rurociągu, przy otwartych zaworach napowietrzających w najwyższych punktach. Próbę szczelności należy przeprowadzić w dwóch fazach: próbę wstępną i próbę główną. Celem próby wstępnej jest ustabilizowanie przewodu w celu osiągnięcia warunków do przeprowadzenia głównej próby ciśnieniowej. W fazie wstępnej należy wykonać: odpowietrzenie przewodu, przepłukanie ewentualnych zanieczyszczeń i pozostawienie rurociągu bez ciśnienia i bez dostępu powietrza przez co najmniej 1 godzinę w celu jego stabilizacji. Podnieść ciśnienie do poziomu ciśnienia roboczego, a następnie do ciśnienia próbnego i utrzymać to ciśnienie przez 30 minut poprzez doprowadzanie wody w sposób ciągły lub kilkakrotnie z małymi przerwami. W tym czasie obserwować rurociąg w celu stwierdzenia czy są przecieki wody. Pozostawić ciśnienie próbne przez okres 1 godziny bez uzupełniania wody. Odczytać ciśnienie wody po tym okresie. Jeżeli spadek ciśnienia jest wyższy niż 30 kpa, to należy ustalić miejsce przecieku wody lub inną przyczynę spadku ciśnienia jak np. zmiana temperatury w czasie badania. Główna próba ciśnienia trwa 30 minut. W tym czasie ciśnienie próbne nie powinno ulec zmniejszeniu. Jeżeli wystąpi spadek, to jest oznaka nieszczelności badanego odcinka. W przypadku wątpliwości należy próbę przedłużyć do 90 minut, a dopuszczalny spadek ciśnienia nie powinien być większy od 25 kpa. Jeżeli ciśnienie spadnie o wartość wyższą, to wynik próby należy uznać za negatywny Płukanie i dezynfekcja wodociągu Projektowany wodociąg przed oddaniem do użytkowania przez odbiorców wody do picia, powinien być dokładnie przepłukany czystą wodą przy możliwie dużych prędkościach przepływu w celu usunięcia zanieczyszczeń mechanicznych. Po dokładnym przepłukaniu wodą rurociąg należy poddać dezynfekcji. Dezynfekcję przeprowadzić zgodnie z normą PN-EN (4) wodą chlorowaną (chlor gazowy Cl2) lub wodą z rozpuszczonymi związkami chloru (podchloryn wapnia Ca(ClO)2 lub sodu NaClO) o maksymalnej konsystencji 50 mg Cl/l. Nie wolno dopuścić, ażeby woda ze środkami do dezynfekcji przedostała się do użytkowanej już sieci wodociągowej. Czas dezynfekcji związkami chloru lub sodu powinien trwać 24 godziny (czas kontaktu). W przypadku zgody użytkownika dezynfekcję można przeprowadzić łącznie z próbą ciśnieniową. Po usunięciu wody zawierającej związki chloru, rurociąg należy ponownie dwukrotnie przepłukać wodą uzdatnioną. Po upływie 48 godzin od przeprowadzenia dezynfekcji należy pobrać próbki wody z rurociągu i dokonać badań bakteriologicznych. Badanie bakteriologiczne powinno być dokonane przez stację sanitarnoepidemiologiczną w Białogardzie. Strona 7 z 8

25 4. Uwagi końcowe - całość prac wykonać zgodnie z Warunkami technicznymi odbioru i wykonania robót budowlanomontażowych część II Instalacje sanitarne i przemysłowe, - powiadomić wszystkich użytkowników urządzeń kolizyjnych o rozpoczęciu robót, - przed przystąpieniem do robót należy komisyjnie przejąć plac budowy z lokalizacją uzbrojenia podziemnego, - istniejące uzbrojenie należy dokładnie zlokalizować w trakcie realizacji robót ziemnych poprzez wykonanie przekopów próbnych, - wszelkie odstępstwa należy korygować przy udziale inspektora, projektanta i użytkownika sieci, - prace ziemne i montażowe wykonywać zgodnie z obowiązującymi przepisami BHP, zarządzeniami oraz normami PN, - po zakończeniu montażu rurociągów należy wykonać próbę szczelności zgodnie z PN-B-10725:1997, - w trakcie trwania budowy wykonawca wypełnia na bieżąco Kartę Kontrolną Dzienną (opis dokumentacji powykonawczej), W trakcie trwania budowy winna być dostępna następująca dokumentacja: 1. Dziennik budowy 2. Projekt Budowlany wykonywanej sieci wodociagowej 5. Wykaz polskich norm BN-83/ Rury i kształtki bezciśnieniowe. Ogólne wymagania i badania PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze. BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze. PN-88/B Materiały budowlane. Woda do betonów i zapraw. PN-86/B Antykorozyjne zabezpieczenia w budownictwie. Betonowe i żelbetowe. Nazwy i określenia. PN-80/B Rury z nieplastyfikowanego polichlorku winylu. Wymiary. PN-85/B Wodociągi i kanalizacje. Urządzenia i sieć zewnętrzna. Oznaczenia graficzne. PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze. BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze. 6. Zestawienie podstawowych materiałów Nr Opis Ilość [m] ilość [szt] 1. rura de110mm PE/PE HDPE 100 PN 10 SDR 17 64,0 m 2. rura de90mm PE/PE HDPE 100 PN 10 SDR ,5 m 3. rura de63 PE/PE HDPE 100 PN 10 SDR 11-4 szt 59,0 m 4. Zasuwa wodociągowa DN 80 1 szt. 5. Zasuwa wodociągowa DN 80 wraz z hydrantem 1 szt. Opracowała: mgr inż. Agnieszka Przezwicka-Litwin Strona 8 z 8

26

27 PODPIS DATA: JEDNOSTKA kom INWESTOR:

28 Warto kosztorysowa Słownie: Przedmiar robót Obiekt Sie wodoci gowa rzodzielcza wraz z przył czami Budowa Karlino, ul. Spokojna Inwestor RWiK Spółka z o.o. ul. Ustronie Miejskie Białogard Koszalin luty 2013 r.

29 Rodos [11673] Sie wodoci gowa rzodzielcza wraz z przył czami Tabela przedmiaru robót Strona 2/4 Nr Podstawa Opis robót Jm Ilo 1 KNR 2-01w 0113/08 2 KNR /01 1. Prace ziemne Roboty pomiarowe przy liniowych robotach ziemnych de ,0/1000 km 0,064 de ,5/1000 km 0,115 de 63 59,0/1000 km 0,059 razem km 0,238 Wykopy liniowe o szeroko ci 0,8-1,5m o cianach pionowych (w gruntach suchych), z wydobyciem urobku łopat lub wyci giem r cznym, wykopy o gł boko ci do 1,5m grunt kategorii I-II - 20% Stałe globalne: Wr_1=57,472 3 KNR /03 de ,0*0,8*1,6 = 81,92 de ,5*0,8*1,6 = 146,56 de 63 59,0*0,8*1,6 = 75,52 przeciski -13*0,8*1,6 = -16,64 suma = 287,36 suma*20% m3 57,472 =Wr_1 = 57,472 razem m3 57,472 Wykopy oraz przekopy wykonywane koparkami podsi biernymi na odkład - pojemno ły ki 0,25m3, grunt kategorii I-II - 80% Stałe globalne: Wm_1=229,888 4 KNR /01 5 KNR /01 6 KNR /01 7 KNR /01 de ,0*0,8*1,6 = 81,92 de ,5*0,8*1,6 = 146,56 de 63 59,0*0,8*1,6 = 75,52 przeciski -13*0,8*1,6 = -16,64 suma = 287,36 suma*80% m3 229,888 =Wm_1 = 229,888 razem m3 229,888 Podło a pod kanały z materiałów sypkich o grubo ci 10cm Stałe globalne: P_1=179,600 de *0,8 m2 51,200 de ,5*0,8 m2 91,600 de 63 59,0*0,8 m2 47,200 przeciski -13*0,8 m2-10,400 =P_1 = 179,6 razem m2 179,600 Zasypywanie wykopów liniowych o cianach pionowych o szeroko ci 0,8-1,5m i gł boko ci do 1,5m w gruncie kategorii I-II- obsypka Stałe globalne: O_1=68,274 de *0,8*(0,3+0,11) m3 20,992 de ,5*0,8*(0,3+0,09) m3 35,724 de 63 59*0,8*(0,3+0,063) m3 17,134 przeciski -13*0,8*(0,3+0,09) m3-4,056 obj to rury de *3,14*0,11*0,11/4 m3-0,608 de ,5*3,14*0,09*0,09/4 m3-0,728 de 63-59*3,14*0,063*0,063/4 m3-0,184 =O_1 = 68,274 razem m3 68,274 Zasypywanie wykopów liniowych o cianach pionowych o szeroko ci 0,8-1,5m i gł boko ci do 1,5m w gruncie kategorii I-II Stałe globalne: Wr_1=57,472 Wr_1 m3 57,472 razem m3 57,472 Zasypanie wykopów spycharkami z przemieszczeniem gruntu kategorii I-III na odległo do 10m

30 Rodos [11673] Sie wodoci gowa rzodzielcza wraz z przył czami Tabela przedmiaru robót Strona 3/4 Nr Podstawa Opis robót Jm Ilo 8 KNR /01 Wm_1-P_1*0,15-O_1 m3 134,674 =Zm_1 = 134,674 razem m3 134,674 Roboty ziemne wykonywane koparkami podsi biernymi z transportem urobku samochodami samowyładowczymi na odległo do 1,0km - koparki o pojemno ci ły ki 1,20m3, grunt kat.i-ii - analogia dla transportu piasku z odl. 8km 9 KNR /03 10 KNR /02 11 KNR /04 P_1*0,15+O_1 m3 95,214 =Tp_1 = 95,214 razem m3 95,214 Nakłady uzupełniaj ce do tablic za ka de dalsze rozpocz te 0,5km odległo ci transportu ponad 1km, samochodami samowyładowczymi na odległo ponad 1km po drogach utwardzonych, grunt kat.i-ii - dodatkowe 7km Stałe globalne: Tp_1=95,214 Tp_1 m3 95,214 razem m3 95,214 Roboty ziemne wykonywane koparkami podsi biernymi z transportem urobku samochodami samowyładowczymi na odległo do 1,0km - koparki o pojemno ci ły ki 0,40m3, grunt kategorii III Wm_1-Wr_1-P_1*0,15-O_1 m3 77,202 =Tz_1 = 77,202 razem m3 77,202 Nakłady uzupełniaj ce do tablic za ka de dalsze rozpocz te 0,5km odległo ci transportu ponad 1km samochodami samowyładowczymi na odległo ponad 1km po drogach utwardzonych, grunt kategorii III-IV Stałe globalne: Tz_1=77, KNR /01 13 KNR-W /04 14 KNR-W /03 15 KNR-W /01 16 KNR-W /04 17 KNR-W /03 18 KNR-W /04 19 KNR-W /03 20 KNR-W /04 21 KNR-W /03 22 KNR-W /04 23 KNR-W /01 Tz_1 m3 77,202 razem m3 77,202 Zabezpieczenie kabli w ziemi 2. Prace monta owe Monta ruroci gów z rur polietylenowych (PE, PEHD), o rednicy zewn trznej 110mm Monta ruroci gów z rur polietylenowych PE, PEHD o rednicy zewn trznej 90mm Monta ruroci gów z rur polietylenowych (PE, PEHD), o rednicy zewn trznej 63mm Poł czenie metod zgrzewania czołowego rur polietylenowych, ci nieniowych PE, PEHD, o rednicy zewn trznej 110mm Poł czenie metod zgrzewania czołowego rur polietylenowych, ci nieniowych PE, PEHD o rednicy zewn trznej 90mm Poł czenie za pomoc kształtek elektrooporowych rur polietylenowych, ci nieniowych PE, PEHD, o rednicy zewn trznej 110mm - trójnik 110/110 Poł czenie za pomoc kształtek elektrooporowych rur polietylenowych, ci nieniowych PE, PEHD o rednicy zewn trznej 90mm - kolano 90st. Poł czenie za pomoc kształtek elektrooporowych rur polietylenowych, ci nieniowych PE, PEHD o rednicy zewn trznej 110mm - mufa elektrooporowa 110mm Poł czenie za pomoc kształtek elektrooporowych rur polietylenowych, ci nieniowych PE, PEHD o rednicy zewn trznej 90mm - mufa elektrooporowa 90mm Poł czenie za pomoc kształtek elektrooporowych rur polietylenowych, ci nieniowych PE, PEHD, o rednicy zewn trznej 110mm - redukcja 110/90 Monta kształtek ci nieniowych PE, PEHD o poł czeniach zgrzewano-kołnierzowych (tuleje kołnierzowe na lu ny kołnierz) o rednicy zewn trznej do 90mm kpl 11,000 m 64,000 m 114,500 m 59,000 szt 5,000 zł cze 10,000 szt 1,000 zł cze 1,000 zł cze 4,000 zł cze 9,000 szt 2,000 szt 2,000

31 Rodos [11673] Sie wodoci gowa rzodzielcza wraz z przył czami Tabela przedmiaru robót Strona 4/4 Nr Podstawa Opis robót Jm Ilo 24 KNR-W /04 25 KNR-W /03 26 KNR-W /02 27 KNR 2-18w 0219/03 28 KNR-W /01 29 KNR-W /01 30 KNR-W /01 31 KNR /06 32 KNR-W /01 Poł czenie za pomoc kształtek elektrooporowych rur polietylenowych, ci nieniowych PE, PEHD, o rednicy zewn trznej 110mm - obejma siodłowa z nawiertk de 110/63 Poł czenie za pomoc kształtek elektrooporowych rur polietylenowych, ci nieniowych PE, PEHD o rednicy zewn trznej 90mm - obejma siodłowa z nawiertk de 90/63 Zasuwy eliwne klinowe owalne kołnierzowe z obudow o rednicy 80mm - Zasuwa eliwna kołnierzowa DN90 z eliwa sferoidalnego GGG40 EN-GJS (DIN1693) Hydranty po arowe nadziemne, o rednicy 80mm z zasuw Analogia - Zasuwa gwintowana GGG40 DN50 - eliwo sferoidalne, wrzeciona zasuw w obudowie teleskopowej, skrzynka eliwna do zasuw Rury ochronne PE de 110mm Rury ochronne PE de 160mm Przewierty maszyn do wierce poziomych WP 15/25 o długo ci do 40m rurami o rednicy nominalnej mm, w gruncie kategorii III-IV Analogia - Przeci ganie rur PE de 90mm przez rury przeciskowe PE de 160mm 33 Kalkulacja Wł czenie do istniej cego wodoci gu indywidualna 34 KNR 2-19W 0102/01 35 KNR 2-18w 0704/01 36 KNR 2-18w 0707/01 37 KNR 2-18w 0708/01 38 KNR /02 Oznakowanie ta m z tworzywa sztucznego trasy wodociagu uło onego w ziemi szt 2,000 zł cze 2,000 kpl 1,000 kpl 1,000 kpl 7,000 m 3,000 m 6,000 m 13,000 m 13,000 szt 2, ,5+59 m 237,500 razem m 237,500 Próba wodna szczelno ci sieci wodoci gowych z rur typu HOBAS, PCW, PE, PEHD, o rednicy nominalnej mm (1 próba - 200m) próba 1,000 Dezynfekcja ruroci gów sieci wodoci gowej o rednicy nominalnej do 150mm (odcinek - 200m) Jednokrotne płukanie sieci wodoci gowej z ruroci gów o rednicy nominalnej do 150mm (odcinek - 200m) Oznakowanie trasy ruroci gu tabliczkami na słupku betonowym - analogia odcinek 1,000 odcinek 1,000 kpl 6,000
