HV 240 varion 4 Vetro Design

Transkrypt

1 studio OkNa ZespolONe drewniano-aluminiowe HV 240 varion 4 Vetro Design Nowoczesna stylistyka od wewnątrz, z kanciastym wykończeniem skrzydła Izolacyjność cieplna z seryjnym potrójnym oszkleniem (U g = 0,90 W/m 2 K) U w = 0,96 W/m 2 K Najlepsza izolacyjność cieplna przy niewielkim ciężarze U w do 0,63 W/m 2 K (z oszkleniem 3light) z certyfikatem domu pasywnego Izolacyjność dźwiękowa 44 db w wersji seryjnej, 45 db z odpowiednim oszkleniem Głębokość profilu 85 mm Zintegrowana między szybami a więc chroniona osłona przeciwsłoneczna oraz przed zaglądaniem z zewnątrz Okucia całkowicie ukryte Pianka termoizolacyjna o wysokim współczynniku izolacji (pozbawiona związków fluorowodorowych) Na życzenie z poczwórnym oszkleniem z certyfikatem domu pasywnego Ozdobne zamki Odwodnienie widoczne albo ukryte Potrójne uszczelnienie Skrzydło bez ramy zapewnia wygodne czyszczenie szyb I- Zjawiska fizyczne mogą w określonych warunkach klimatycznych sprawiać, że dochodzi do kondensacji wilgoci na zewnętrznej szybie od strony przestrzeni międzyszybowej, czyli w miejscu, gdzie znajduje się osłona przeciwsłoneczna. Nowoczesny wygląd Te innowacyjne okna zespolone o atrakcyjnym wyglądzie z dominującą płaszczyzną szkła i nowoczesną kanciastą stylistyką ościeżnicy umożliwiają integrację z elewacją z trzech stron. Nowoczesny wzór z kancia stym skrzydłem od wewnątrz. Doskonała izolacyjność cieplna z poczwórnym oszkleniem Potrójne oszklenie w połączeniu z dodatkową szybą zewnętrzną pozwala na uzyskanie izolacyjności cieplnej U w 0,63 W/m 2 K. (rys. Vetro Design z plisą Duette ) Zacienienie I-tec Na życzenie dostępna jest energetycznie niezależna żaluzja fotowoltaiczna, plisa lub plisa Duette. Niezależne zasilanie za pomocą wbudowanego modułu fotowoltaicznego, bez skomplikowanego montażu, sterowanie przez dwukierunkowe łącze radiowe.

2 Okna zespolone drewniano-aluminiowe HV 240 varion 4 Vetro Design Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego 37 ŚO WP ŚO Stylistyka profili Profilowanie jest identyczne na całym obwodzie Opis systemu Izolowany system okien zespolonych drewniano-aluminiowych z pianką termoizolacyjną, z wewnętrzną osłoną przeciwsłoneczną i przed zaglądaniem Wewnątrz: drewno świerkowe / modrzewiowe, klejone 3-warstwowo, potrójne uszlachetnienie powierzchni w 11 kolorach standardowych, dostępne wszystkie kolory RAL Kolory anodowane, RAL, farby strukturalne, metalizowane i kolory drewnopodobne o wysokiej odporności na warunki pogodowe są dostępne na zewnętrznej powierzchni aluminiowej Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Znak jakości A Kontrole zewnętrzne Certyfikat DIN EN ISO 9001 Typy Okna 1-, 2- i 3-skrzydłowe Konstrukcje od 1- do 6-częściowych Elementy stałe (bez żaluzji) Drzwi z progiem Materiały Klejone kantówki z drewna świerkowego i modrzewiowego Profile aluminiowe powlekane proszkowo Ekstrudowana pianka termoizolacyjna, pozbawiona związków fluorowodorowych Profile uszczelniające EPDM i Q-LON Okucia Standardowo całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Zewnętrzne otwieracze naświetla górnego Okucia antywłamaniowe Zgodność systemu z normami Wodoszczelność ÖNorM EN 1027 do klasy 9A Przepuszczalność powietrza ÖNorM EN 1026 do klasy 4 Odporność na obciążenie wiatrem ÖNorM EN do klasy C5 Odporność na wielokrotne otwieranie i zamykanie ÖNorM EN 1191 klasa B5 Izolacyjność cieplna Z oszkleniem standardowym (6//6/18g/b4 Internorm light) U w = 0,96 W/m 2 K Z oszkleniem standardowym (4//6/18g/b4 Internorm light) i zamkniętą plisą Duette U w = 0,75 W/m 2 K Jako element z certyfikatem do domu pasywnego (6/4b/8/4/8/b4) U w = 0,72/0,69/0,63 W/m 2 K Izolacja dźwiękowa Z oszkleniem standardowym (6//6/18g/b4 Internorm light) 44 db (6//4b/8/4/8/b4 Internorm light) 44 db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

3 studio Okna drewniano-aluminiowe HF 200 Klasyczna, kanciasta stylistyka skrzydeł o prostych liniach Izolacyjność cieplna z seryjnym potrójnym oszkleniem (U g = 0,6 W/m 2 K) U w = 0,80 W/m 2 K Dostępne także z oszkleniem 48 mm (U g = 0,5 W/m 2 K bez kryptonu) w najlepszej relacji ceny do jakości Najlepsza izolacyjność cieplna U w do 0,69 W/m 2 K (z odpowiednim oszkleniem) Izolacyjność dźwiękowa do 47 db Głębokość profilu 85 mm Pianka termoizolacyjna o wysokim współczynniku izolacji (pozbawiona związków fluorowodorowych) W klasycznym stylu Okucia całkowicie ukryte Ozdobne zamki Klasa odporności na włamanie do WK2 Zabezpieczenie podstawowe w standardzie Odwodnienie widoczne albo ukryte Potrójne uszczelnienie Konstrukcja zespolona drewniano-aluminiowa z pianką termoizolacyjną do okien o wysokiej izolacyjności z optymalną ochroną przed czynnikami atmosferycznymi i ciepłą powierzchnią drewnianą od wewnątrz. System jest chroniony kilkoma patentami Internorm i charakteryzuje się izolacyjnością cieplną odpowiednią do budownictwa niskoenergetycznego i pasywnego. Dostępne są okna, drzwi balkonowe, konstrukcje specjalne, elementy z progami, konstrukcje wieloczęściowe, naświetla górne oraz elementy uchylne z okuciami całkowicie ukrytymi. Ponadto w systemie HF 200 możliwe są też drzwi przesuwne i elementy stałe. Genialny system oszklenia Sklejone z drewnianą ramą szyby zapewniają dobrą statykę oraz wysoką odporność na skręcanie. Okucia całkowicie ukryte Brak widocznych elementów okuć i to w wersji seryjnej zapewnia lepszy wygląd, łatwiejsze mycie, ale przede wszystkim szczelność powietrzną od wewnątrz. Ozdobne zamki Wszystkie systemy okien drewnianoaluminiowych są standardowo wyposażone w ozdobne zamki w kolorze srebrnym, które ułatwiają mycie i ładnie wyglądają.

4 Okna drewniano-aluminiowe HF 200 Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego ŚO ŚO WS - sk. bierne WP 4 WS - sk. czynne ZSN - sk. czynne ZSN - sk. bierne Opis systemu Izolowana konstrukcja drewniano-aluminiowa Rama drewniana z podwójnym połączeniem czopowym Profile aluminiowe ścięte ukośnie, usztyw nione kątownikami z PCV i aluminium oraz sklejone na całej powierzchni Kolory anodowane, RAL, farby strukturalne, metalizowane i kolory drewnopodobne o wysokiej odporności na warunki pogodowe są dostępne na zewnętrznej powierzchni aluminiowej 11 standardowych kolorów drewna od wewnątrz dostępne są kolory RAL i NCS 3 płaszczyzny uszczelnienia z uszczelek EPDM i Q-LON na całym obwodzie Grubość szkła 48 mm Szyby przyklejone na obwodzie i uszczelnione przezroczystym silikonem Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Znak jakości A Kontrole zewnętrzne Certyfikat DIN EN ISO 9001 Izolacyjność cieplna (EN ISO : ) U w = 0,80 W/m 2 K z oszkleniem standardowym U g 0,6 W/m 2 K U w = 0,69 W/m 2 K z oszkleniem U g 0,5 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db Materiały Klejone kantówki z drewna świerkowego i modrzewiowego Profile aluminiowe powlekane proszkowo Ekstrudowana pianka termoizolacyjna, pozbawiona związków fluorowodorowych Profile uszczelniające EPDM i Q-LON Typy Okna 1-, 2- i 3-skrzydłowe Konstrukcje od 1- do 6-częściowych Elementy przesuwne Okna ukośne i trójkątne Okucia Standardowo całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Drzwi z zamkiem Zewnętrzne otwieracze naświetla górnego Drzwi przesuwne Okucia antywłamaniowe Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Klasa obciążenia (DIN 18055) Przepuszczalność szczelin i przepuszczalność powietrza DIN EN 12207: do klasy 4 Wodoszczelność DIN EN 12208: do klasy 9A Obciążenie wiatrem DIN EN 12210: do klasy C5 Obciążenia mechaniczne EN 12400: do klasy 4 Właściwości mechaniczne DIN EN 13115: do klasy 4 Okucia RAL-RG 607/3: klasa 2 Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

5 studio Okna z PCV i PCV-alumINIum KF 400 THERMO PASSiv Izolacyjność cieplna z seryjnym potrójnym oszkleniem SOLar+ oraz ciepłą ramką dystansową ze stali szlachetnej (U g = 0,6 W/m 2 K) U w = 0,79 W/m 2 K Najlepsza izolacyjność cieplna U w do 0,69 W/m 2 K (z odpowiednim oszkleniem) Izolacyjność dźwiękowa do 42 db (z odpowiednim oszkleniem) Głębokość profilu 90 mm Mała szerokość profilu do 87 mm Potrójne uszczelnienie Okucia całkowicie ukryte Odwodnienie widoczne albo ukryte System wielokomorowy z dodatkową pianką o wysokim stopniu termoizolacyjności (wolną od związków fluorowodorowych) Skrzydło w stylu Vetro Design do architektury bez widocznych ram Skrzydło szklane od zewnątrz nie widać różnicy pomiędzy częściami stałymi a otwieranymi Bezramowy wygląd szkła okno można zatynkować z trzech stron Na życzenie rama profilowana od zewnątrz Technology TECHNologia Fix-O-Round Zabezpieczenie podstawowe w standardzie Innowacyjna kombinacja materiałów i nowoczesny wygląd Połączenie to gwarantuje optymalną izolacyjność cieplną okna i w dużym stopniu ogranicza wykraplanie się wilgoci (rys. wersja z PCV). Wersja z certyfikatem Ościeżnica z połączonych materiałów wypełniona pianką o wysokiej termoizolacyjności (wolną od związków fluorowodorowych) ze wzmocnieniem izolowanym termicznie. Estetyczna klamka Nowoczesna klamka o prostym kształcie.

6 Okna z PCV i PCV-alumINIum KF 400 THERMO PASSiv Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego Opis systemu System wielokomorowy z dodatkową pianką termoizolacyjną o wysokiej izolacyjności cieplnej (bez związków fluorowodorowych). Wewnątrz: biały Na zewnątrz: z nakładką aluminiową dostępne we wszystkich kolorach RAL oraz w atrakcyjnych kolorach drewnopodobnych, ze strukturą metalizowaną, w kolorach anodowanych, HF, HFM lub w kolorze stali szlachetnej Profil ościeżnicy o głębokości 90 mm Profil skrzydła o głębokości 77 mm 2 uszczelki w profilu skrzydła (uszczelka przylgowa i środkowa) w kolorze jasnoszarym Uszczelka przylgowa ościeżnicy w wersji z PCV w kolorze jasnoszarym, w wersji z PCV-aluminium jasnoszara albo czarna Ościeżnica i słupki są łączone metodą zgrzewania doczołowego Grubość oszklenia: 48 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Zarządzanie jakością spełnia wymagania normy DIN EN ISO 9001 Typy Okna 1- i 2-skrzydłowe Okna od 1- do 4-częściowych (standardowo) Okna ukośne i trójkątne Materiały Wysokoudarowe, stabilizowane PCV bez związków ołowiu i kadmu (DIN 7748 cz. 1 i cz. 2) Nakładka aluminiowa powlekana proszkowo lub anodowana Ekstrudowana pianka termoizolacyjna, pozbawiona związków fluorowodorowych Wzmocnienie Profile stalowe w ościeżnicy, ocynkowane metodą Sendzimira Okucia Standardowo okucia całkowicie ukryte, na życzenie również okucia zewnętrzne Okucia rozwierane, rozwierano-uchylne i uchylne Zewnętrzne otwieracze naświetla górnego Drzwi z zamkiem Drzwi przesuwne Palność (DIN 4102) Trudnopalne Klasa materiału B1 Klasa obciążenia Przepuszczalność szczelin, przepuszczalność powietrza: EN do klasy 4 Wodoszczelność: EN do klasy 9A Izolacyjność cieplna (EN ISO lub EN ) U w do 0,69 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db db db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm 10 Izoterma +20 C 0 C 10 C Głębokie osadzenie szyby, wyjątkowo duża głębokość profili oraz technika bezpośredniego klejenia szyby przy oszkleniu SOLAR+ (Ug = 0,6 W/m 2 K) pozwala na uzyskanie niesamowitego współczynnika Uw 0,79 W/m 2 K (z ramką dystansową ze stali szlachetnej). A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com 0 Izoterma Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com +20 C 10 C Optymalny rozkład izoterm w dużym stopniu zapobiega skraplaniu się pary wodnej. 03/12

7 studio Okna z PCV i PCV-alumINIum KF 405 THERMO DesiGN Technology Izolacyjność cieplna z seryjnym potrójnym oszkleniem SOLar+ oraz ciepłą ramką dystansową ze stali szlachetnej (U g = 0,6 W/m 2 K) U w = 0,81 W/m 2 K Najlepsza izolacyjność cieplna U w do 0,71 W/m 2 K (z odpowiednim oszkleniem) Izolacyjność dźwiękowa do 43 db (z odpowiednim oszkleniem) Głębokość profilu 90 mm Mała szerokość profilu do 89 mm Potrójne uszczelnienie Okucia całkowicie ukryte Odwodnienie widoczne albo ukryte System wielokomorowy z dodatkową pianką o wysokim stopniu termoizolacyjności (wolną od związków fluorowodorowych) Skrzydło w stylu Vetro Design wygląda jak skrzydło bezramowe Na życzenie ze skróconą nakładką aluminiową, pozwalającą na montaż korzystniejszy pod względem termoizolacji Okna zlicowane od wewnątrz Skrzydło szklane od zewnątrz nie widać różnicy pomiędzy częściami stałymi a otwieranymi Bezramowy wygląd szkła okno można zatynkować z trzech stron Na życzenie rama profilowana od zewnątrz TECHNologia Fix-O-Round Zabezpieczenie podstawowe w standardzie Połączenie materiałów i nowoczesny wygląd To połączenie materiałów gwarantuje optymalną izolacyjność cieplną okna i w dużym stopniu ogranicza wykraplanie się wilgoci. (rys. wersja z PCV) Atrakcyjne wzornictwo Optymalne połączenie: na zewnątrz Vetro Design (nieznaczne przesunięcie płaszczyzny ościeżnicy względem szyby) wewnątrz zlicowana stylistyka. Estetyczna klamka Nowoczesna klamka o prostym kształcie.

8 Okna z PCV i PCV-alumINIum KF 405 THERMO DesiGN Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego Opis systemu System wielokomorowy z dodatkową pianką termoizolacyjną o wysokiej izolacyjności cieplnej (bez związków fluorowodorowych). Wewnątrz: biały Na zewnątrz: z nakładką aluminiową dostępne we wszystkich kolorach RAL oraz w atrakcyjnych kolorach drewnopodobnych, ze strukturą metalizowaną, w kolorach anodowanych, HF, HFM lub w kolorze stali szlachetnej Profil ościeżnicy o głębokości 90 mm Profil skrzydła o głębokości 77 mm 2 uszczelki w profilu skrzydła (uszczelka przylgowa i środkowa) w kolorze jasnoszarym Uszczelka przylgowa ościeżnicy w wersji z PCV w kolorze jasnoszarym, w wersji z PCV-aluminium jasnoszara albo czarna Profile ościeżnicy są łączone techniką zgrzewania doczołowego Grubość oszklenia: 48 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Zarządzanie jakością spełnia wymagania normy DIN EN ISO 9001 Typy Okna 1- i 2-skrzydłowe Okna ukośne i trójkątne Materiały Wysokoudarowe, stabilizowane PCV bez związków ołowiu i kadmu (DIN 7748 cz. 1 i cz. 2) Nakładka aluminiowa powlekana proszkowo lub anodowana Ekstrudowana pianka termoizolacyjna, pozbawiona związków fluorowodorowych Wzmocnienie Profile stalowe w ościeżnicy, ocynkowane metodą Sendzimira Okucia Standardowo okucia całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Drzwi z zamkiem Palność (DIN 4102) Trudnopalne Klasa materiału B1 Klasa obciążenia Przepuszczalność szczelin, przepuszczalność powietrza: EN do klasy 4 Wodoszczelność: EN do klasy 9A Izolacyjność cieplna (EN ISO lub EN ) U w do 0,71 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db db db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm 10 Izoterma +20 C 0 Izoterma 10 C Optymalny rozkład izoterm w dużym stopniu zapobiega skraplaniu się pary wodnej. +20 C 0 C 10 C Głębokie osadzenie szyby, wyjątkowo duża głębokość profili oraz technika bezpośredniego klejenia szyby przy oszkleniu SOLAR+ (U g = 0,6 W/m 2 K) pozwala na uzyskanie niesamowitego współczynnika U w 0,81 W/m 2 K (z ramką dystansową ze stali szlachetnej). A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

9 studio Okna zespolone z PCV-alumINIum KV 240 passion 4 Na zewnątrz stylistyka zlicowana, od wewnątrz również z kanciastą listwą przyszybową Izolacyjność cieplna z seryjnym potrójnym oszkleniem (U g = 0,95 W/m 2 K) U w = 1,1 W/m 2 K Najlepsza izolacyjność cieplna przy niewielkim ciężarze U w do 0,80 W/m 2 K (z oszkleniem 3light) Izolacyjność dźwiękowa do 45 db (z odpowiednim oszkleniem) Głębokość profilu 71 mm Mała szerokość profilu do 102 mm Zintegrowana między szybami a więc chroniona osłona przeciwsłoneczna oraz przed zaglądaniem z zewnątrz Potrójne uszczelnienie Na życzenie okucia całkowicie ukryte Ozdobne zamki TECHNologia Fix-O-Round System 5-komorowy Zaczepy przykręcone do stali od określonej wielkości okna Technology Zjawiska fizyczne mogą w określonych warunkach klimatycznych sprawiać, że dochodzi do kondensacji wilgoci na zewnętrznej szybie od strony przestrzeni międzyszybowej, czyli w miejscu, gdzie znajduje się osłona przeciwsłoneczna. Poczwórna ochrona Ochrona przed ciepłem, hałasem, słońcem oraz zaglądaniem z zewnątrz wszystko w jednym oknie. Nie są konieczne żadne rozwiązania budowlane ani dodatkowy montaż systemów przeciwsłonecznych. Zlicowana stylistyka W tym innowacyjnym oknie zespolonym o nowoczesnej kanciastej stylistyce możliwe jest zintegrowanie okna z trzech stron z płaszczyzną elewacji. Na życzenie od wewnątrz z kanciastą listwą przyszybową. Zacienienie I-tec Na życzenie dostępna jest energetycznie niezależna żaluzja fotowoltaiczna, plisa lub plisa Duette. Niezależne zasilanie za pomocą wbudowanego modułu fotowoltaicznego, bez skomplikowanego montażu, sterowanie przez dwukierunkowe łącze radiowe.

10 Okna zespolone z PCV-alumINIum KV 240 passion 4 Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego Opis systemu 5-komorowe profile z PCV ze wzmocnieniem stalowym ościeżnicy ocynkowanym metodą Sendzimira Wewnątrz: w kolorze białym lub 4 kolorach Decor Z zewnątrz: dostępne z nakładką aluminiową we wszystkich kolorach RAL oraz w atrakcyjnych kolorach drewnopodobnych, ze strukturą metalizowaną, HF, HFM lub w kolorze stali szlachetnej Profil ościeżnicy o głębokości 71 mm Profil skrzydła o głębokości 96 mm 2 uszczelki w profilu skrzydła (uszczelka przylgowa i środkowa) w kolorze jasnoszarym Uszczelka przylgowa w ościeżnicy Ościeżnica i słupki są łączone metodą zgrzewania doczołowego Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Zarządzanie jakością spełnia wymagania normy DIN EN ISO 9001 Typy Konstrukcje okien 1-, 2-, 3- i wieloczęściowych Standardowo okna od 1- do 4-częściowych Bogata oferta akcesoriów Materiały Wysokoudarowe, stabilizowane PCV bez związków ołowiu i kadmu (DIN 7748 cz. 1 i cz. 2) Nakładka aluminiowa powlekana proszkowo lub anodowana Wzmocnienie Profile stalowe w ościeżnicy, ocynkowane metodą Sendzimira Okucia Standardowo okucia zewnętrzne, na życzenie również okucia całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Zewnętrzne otwieracze naświetla górnego Palność (DIN 4102) Trudnopalne Klasa materiału B1 Klasa obciążenia Przepuszczalność szczelin, przepuszczalność powietrza: EN do klasy 4 Wodoszczelność: EN do klasy 9A Izolacyjność cieplna (DIN EN ISO lub EN ) Zz oszkleniem standardowym (4//6/14g/b4 Internorm light) U w = 1,1 W/m 2 K U w do 0,80 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm 10 Izoterma +20 C 0 C 10 C Głębokie osadzenie szyby, wyjątkowo duża głębokość profili oraz technika bezpośredniego klejenia szyby przy oszkleniu light (Ug = 0,95 W/m 2 K) pozwala na uzyskanie współczynnika Uw 1,1 W/m 2 K. A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com +20 C 0 Izoterma 10 C Optymalny rozkład izoterm w dużym stopniu zapobiega skraplaniu się pary wodnej. 03/12

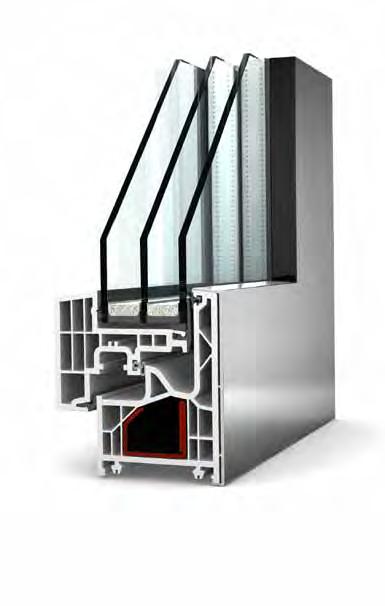

11 studio Okna z PCV i PCV-alumINIum KF 220 Seryjnie potrójne oszklenie 48 mm, dające optymalną efektywność energetyczną Najlepsza izolacyjność cieplna U w do 0,74 W/m 2 K (z odpowiednim oszkleniem) Izolacyjność dźwiękowa do 43 db (z odpowiednim oszkleniem) Głębokość profilu 71 mm Mała szerokość profilu do 98 mm Potrójne uszczelnienie Bezramowy wygląd szkła okno można zatynkować z trzech stron Skrzydło szklane brak widocznego profilu skrzydła, dlatego od zewnątrz nie widać różnicy pomiędzy częściami stałymi a otwieranymi TECHNologia Fix-O-Round Zabezpieczenie podstawowe w standardzie Technology Estetyczna klamka Nowoczesna klamka o prostym kształcie. Atrakcyjne wzornictwo Na zewnątrz Vetro Design (nieznaczne przesunięcie płaszczyzny ramy względem szyby). Oszklenie I-tec, technologia FIX-O-ROUND Sklejenie szyby z ramą okienną na całym obwodzie (patrz czerwone pola) poprawia stabilność, izolacyjność cieplną i dźwiękową, odporność na włamanie niezawodność działania.

12 Okna z PCV i PCV-alumINIum KF 220 Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego ŚOś WP ŚOś Opis systemu 5-komorowy profil z PCV z szybą przyklejoną na całym obwodzie i profilem wzmacniającym ościeżnicy ocynkowanym metodą Sendzimira Wewnątrz: biały Na zewnątrz: z nakładką aluminiową dostępne we wszystkich kolorach RAL oraz w atrakcyjnych kolorach drewnopodobnych, ze strukturą metalizowaną, w kolorach anodowanych, HF, HFM lub w kolorze stali szlachetnej Profil ościeżnicy o głębokości 90 mm Profil skrzydła o głębokości 77 mm 2 uszczelki w profilu skrzydła (uszczelka przylgowa i środkowa) w kolorze jasnoszarym Uszczelka przylgowa ościeżnicy w wersji z PCV w kolorze jasnoszarym, w wersji z PCV-aluminium jasnoszara albo czarna Ościeżnica i słupki są łączone metodą zgrzewania doczołowego Grubość oszklenia: 48 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Zarządzanie jakością spełnia wymagania normy DIN EN ISO 9001 Typy Okna 1- i 2-skrzydłowe Okna od 1- do 4-częściowych (standardowo) Okna ukośne i trójkątne Materiały Wysokoudarowe, stabilizowane PCV bez związków ołowiu i kadmu (DIN 7748 cz. 1 i cz. 2) Nakładka aluminiowa powlekana proszkowo lub anodowana Ekstrudowana pianka termoizolacyjna, pozbawiona związków fluorowodorowych Wzmocnienie Profile stalowe w ościeżnicy, ocynkowane metodą Sendzimira Okucia Okucia rozwierane, rozwierano-uchylne i uchylne Zewnętrzne otwieracze naświetla górnego Drzwi z zamkiem Drzwi przesuwne Palność (DIN 4102) Trudnopalne Klasa materiału B1 Klasa obciążenia Przepuszczalność szczelin, przepuszczalność powietrza: EN do klasy 4 Wodoszczelność: EN do klasy 9A Izolacyjność cieplna (EN ISO lub EN ) U w do 0,74 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db db db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm 10 Izoterma A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com +20 C 0 Izoterma 10 C Optymalny rozkład izoterm w dużym stopniu zapobiega skraplaniu się pary wodnej. +20 C 0 C 10 C Głębokie osadzenie szyby, wyjątkowo duża głębokość profili oraz technika bezpośredniego klejenia szyby przy oszkleniu SOLAR+ (U g = 0,6 W/m 2 K) pozwala na uzyskanie niesamowitego współczynnika U w 0,86 W/m 2 K (z ramką dystansową ze stali szlachetnej). 03/12

13 studio Drzwi wejściowe drewniano-aluminiowe HT 410 Drzwi o konstrukcji płytowej z połączenia drewna, aluminium i pianki termoizolacyjnej, z wkładkami ze sklejki, purentu i płyty fenolowej zapewniają nadzwyczajną stabilność mechaniczną nawet w najtrudniejszych warunkach atmosferycznych. Konstrukcja płytowa najwyższej klasy klimatycznej c/d/e klasa 3 Doskonała izolacyjność cieplna: U D = 0,58 W/m 2 K Poczwórne oszklenie z dwiema powłokami i ramką dystansową iso zapewnia doskonałe parametry techniczne Szyba do stałego naświetla bocznego seryjnie wykonana z bezpiecznego szkła wielowarstwowego (VSG) Seryjne trzy całkowicie ukryte zawiasy drzwiowe oraz zamek wieloryglowy z okuciem zatrzaskowym. Konstrukcja skrzydła drzwi nawet w wersji podstawowej zapewnia klasę odporności na włamanie WK2. 2 serie modeli do realizacji najróżniejszych projektów architektonicznych Wersje kolorystyczne dopasowane do systemów okien drewniano-aluminiowych Internorm Potrójne uszczelnienie Odpowiednie połączenia z konstrukcją budynku w każdych warunkach Do domów pasywnych dostępne są wypełnione pianką profile specjalne o różnych wysokościach. Całkowicie ukryte zawiasy drzwiowe Mistrzowska stylistyka obejmuje również zawiasy w przeciwieństwie do zawiasów tradycyjnych (rys. po prawej) są one całkowicie ukryte (rys. po lewej). Zlicowana rozeta Także rozety są doskonale wkomponowane w zlicowaną stylistykę drzwi. Na zewnątrz można opcjonalnie zamontować zlicowany pochwyt wpuszczany. Patrz Oferta klamek i pochwytów.

14 Drzwi wejściowe drewniano-aluminiowe HT 410 Przekrój na dole Przekrój z boku i na górze PP OKUCIA ANTYWŁamaNIOWE Masywny zamek wieloryglowy z okuciem zatrzaskowym zapewnia bezpieczeństwo podstawowe w klasie WK2. Opis systemu Drzwi wejściowe drewniano-aluminiowe o wielowarstwowej konstrukcji płytowej z rdzeniem izolacyjnym z pianki termoizolacyjnej (bez związków fluorowodorowych). Profile ościeżnicy dopasowane do różnych systemów okien Internorm. Głębokość skrzydła drzwi 121,5 mm Głębokość ościeżnicy 121,5 mm Poczwórne oszklenie z powłokami termoizolacyjnymi i wypełnieniem gazem Oferta kolorów aluminium Internorm z zewnątrz, łącznie z kolorami RAL Wewnątrz kolory drewna Internorm, łącznie z kolorami RAL i NCS Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Typy 1-skrzydłowe drzwi wejściowe otwierane do wewnątrz z przyłączonymi naświetlami bocznymi i górnymi 1-skrzydłowe konstrukcje drzwi wejściowych otwierane do wewnątrz ze stałym naświetlem bocznym Materiały Wytłaczane profile aluminiowe i blachy, powlekane proszkowo lub anodowane Drewno i płyty drewniane z potrójnym uszlachetnieniem powierzchni w kolorach drewna Internorm Okucia 3 całkowicie ukryte zawiasy drzwiowe z regulacją w pionie Zamek wieloryglowy z ryglami obrotowymi Okucia zewnętrzne Rozety zlicowane wewnątrz i na zewnątrz standardowo wpuszczone w skrzydło drzwi Na zewnątrz możliwość zamontowania zlicowanego pochwytu wpuszczanego. Patrz Oferta klamek i pochwytów. Izolacyjność cieplna U D drzwi 0,58 W/m 2 K Klasa obciążenia (DIN 18055) Klasa klimatyczna c/d i e wg DIN EN 1121/ , klasyfikacja wg DIN EN 12219/ klasa 3 (najwyższa klasa) Szczelność powietrzna wg DIN EN 1026 klasa 3 Ochrona antywłamaniowa WK2 wg DIN V ENV 1627 Certyfikat komponentów do domów pasywnych zgodny z wytycznymi Passivhausinstitut Darmstadt Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

15 home Okna zespolone drewniano-aluminiowe HV 240 varion 4 zlicowane Nowoczesna stylistyka od wewnątrz, z kanciastym wykończeniem skrzydła Izolacyjność cieplna z seryjnym potrójnym oszkleniem (U g = 0,90 W/m 2 K) U w = 0,97 W/m 2 K Najlepsza izolacyjność cieplna przy niewielkim ciężarze U w do 0,63 W/m 2 K (z oszkleniem 3light) z certyfikatem domu pasywnego Izolacyjność dźwiękowa 44 db w wersji seryjnej, 45 db z odpowiednim oszkleniem Głębokość profilu 85 mm Zintegrowana między szybami a więc chroniona osłona przeciwsłoneczna oraz przed zaglądaniem z zewnątrz Okucia całkowicie ukryte Pianka termoizolacyjna o wysokim współczynniku izolacji (pozbawiona związków fluorowodorowych) Dwa wzory skrzydeł (zlicowane i Vetro Design) Na życzenie z poczwórnym oszkleniem z certyfikatem domu pasywnego Ozdobne zamki Odwodnienie widoczne albo ukryte Potrójne uszczelnienie Skrzydło bez ramy zapewnia wygodne czyszczenie szyb Zjawiska fizyczne mogą w określonych warunkach klimatycznych sprawiać, że dochodzi do kondensacji wilgoci na zewnętrznej szybie od strony przestrzeni międzyszybowej, czyli w miejscu, gdzie znajduje się osłona przeciwsłoneczna. Nowoczesny wygląd Te innowacyjne okna zespolone o atrakcyjnym wyglądzie z dominującą płaszczyzną szkła i nowoczesną kanciastą stylistyką ościeżnicy umożliwiają integrację z elewacją z trzech stron. Nowoczesny wzór z kanciastym skrzydłem od wewnątrz. Genialny system oszklenia Sklejone z drewnianą ramą okienną szyby zapewniają dobrą statykę oraz wysoką odporność na skręcanie. Zacienienie I-tec Na życzenie dostępna jest energetycznie niezależna żaluzja fotowoltaiczna, plisa lub plisa Duette. Niezależne zasilanie za pomocą wbudowanego modułu fotowoltaicznego, bez skomplikowanego montażu, sterowanie przez dwukierunkowe łącze radiowe.

16 Okna zespolone drewniano-aluminiowe HV 240 varion 4 zlicowane Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego ŚO GL TLM 4 ŚO WS - sk. bierne WP WS - sk. czynne ZSN - sk. czynne ZSN - sk. bierne Stylistyka profili Profilowanie jest identyczne na całym obwodzie Opis systemu Izolowany system okien zespolonych drewniano-aluminiowych z pianką termoizolacyjną, z wewnętrzną osłoną przeciwsłoneczną i przed zaglądaniem Wewnątrz: drewno świerkowe / modrzewiowe, klejone 3-warstwowo, potrójne uszlachetnienie powierzchni w 11 kolorach standardowych, dostępne wszystkie kolory RAL Kolory anodowane, RAL, farby strukturalne, metalizowane i kolory drewnopodobne o wysokiej odporności na warunki pogodowe są dostępne na zewnętrznej powierzchni aluminiowej Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Znak jakości A Kontrole zewnętrzne Certyfikat DIN EN ISO 9001 Typy Okna 1-, 2- i 3-skrzydłowe Konstrukcje od 1- do 6-częściowych Elementy stałe (bez żaluzji) Drzwi z progiem Materiały Klejone kantówki z drewna świerkowego i modrzewiowego Profile aluminiowe powlekane proszkowo Ekstrudowana pianka termoizolacyjna, pozbawiona związków fluorowodorowych Profile uszczelniające EPDM i Q-LON Okucia Standardowo całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Zewnętrzne otwieracze naświetla górnego Okucia antywłamaniowe Zgodność systemu z normami Wodoszczelność ÖNorM EN 1027 do klasy 9A Przepuszczalność powietrza ÖNorM EN 1026 do klasy 4 Odporność na obciążenie wiatrem ÖNorM EN do klasy C5 Odporność na wielokrotne otwieranie i zamykanie ÖNorM EN 1191 do klasy B5 Izolacyjność cieplna Z oszkleniem standardowym (6//6/18g/b4 Internorm light) U w = 0,97 W/m 2 K Z oszkleniem standardowym (4//6/18g/b4 Internorm light) i zamkniętą plisą Duette U w = 0,78 W/m 2 K Jako element z certyfikatem do domu pasywnego (6/4b/8/4/8/b4) U w = 0,72/0,69/0,63 W/m 2 K Izolacja dźwiękowa Z oszkleniem standardowym (6//6/18g/b4 Internorm light) 44 db (6//4b/8/4/8/b4 Internorm light) 45 db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

17 home Okna drewniano-aluminiowe HF 200 Varion Klasyczna, kanciasta stylistyka skrzydeł o prostych liniach Izolacyjność cieplna z seryjnym potrójnym oszkleniem (U g = 0,6 W/m 2 K) U w = 0,81 W/m 2 K Dostępne także z oszkleniem 48 mm (U g = 0,5 W/m 2 K bez kryptonu) w najlepszej relacji ceny do jakości Najlepsza izolacyjność cieplna U w do 0,70 W/m 2 K (z odpowiednim oszkleniem) Izolacyjność dźwiękowa do 47 db Głębokość profilu 85 mm Pianka termoizolacyjna o wysokim współczynniku izolacji (pozbawiona związków fluorowodorowych) W klasycznym stylu Okucia całkowicie ukryte Ozdobne zamki Klasa odporności na włamanie do WK2 Zabezpieczenie podstawowe w standardzie Odwodnienie widoczne albo ukryte Potrójne uszczelnienie Konstrukcja zespolona drewniano-aluminiowa z pianką termoizolacyjną do okien o wysokiej izolacyjności z optymalną ochroną przed czynnikami atmosferycznymi i ciepłą powierzchnią drewnianą od wewnątrz. System jest chroniony kilkoma patentami Internorm i charakteryzuje się izolacyjnością cieplną odpowiednią do budownictwa niskoenergetycznego i pasywnego. Dostępne są okna, drzwi balkonowe, konstrukcje specjalne, elementy z progami, konstrukcje wieloczęściowe, naświetla górne oraz elementy uchylne z okuciami całkowicie ukrytymi. Ponadto w systemie HF 200 możliwe są też drzwi przesuwne i elementy stałe. Genialny system oszklenia Sklejone z drewnianą ramą szyby zapewniają dobrą statykę oraz wysoką odporność na skręcanie. Okucia całkowicie ukryte Brak widocznych elementów okuć i to w wersji seryjnej zapewnia lepszy wygląd, łatwiejsze mycie, ale przede wszystkim szczelność powietrzną od wewnątrz. Ozdobne zamki Wszystkie systemy okien drewnianoaluminiowych są standardowo wyposażone w ozdobne zamki w kolorze srebrnym, które ułatwiają mycie i ładnie wyglądają.

18 Okna drewniano-aluminiowe HF 200 Varion Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego ŚO GL GM 94 RA GM ŚO GL FM Stehflügel TLM WS - sk. bierne WP 4 WS FM Gehflügel - sk. czynne ZSN RBMB - Gehflügel sk. czynne 13 ZSN RBMB - sk. Stehflügel bierne GM GM Opis systemu Izolowana konstrukcja drewniano-aluminiowa Rama drewniana z podwójnym połączeniem czopowym Profile aluminiowe ścięte ukośnie, usztyw nione kątownikami z PCV i aluminium oraz sklejone na całej powierzchni Kolory anodowane, RAL, farby strukturalne, metalizowane i kolory drewnopodobne o wysokiej odporności na warunki pogodowe są dostępne na zewnętrznej powierzchni aluminiowej 11 standardowych kolorów drewna od wewnątrz dostępne są kolory RAL i NCS 3 płaszczyzny uszczelnienia z uszczelek EPDM i Q-LON na całym obwodzie Grubość szkła 48 mm Szyby przyklejone na obwodzie i uszczelnione przezroczystym silikonem Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Znak jakości A Kontrole zewnętrzne Certyfikat DIN EN ISO 9001 Izolacyjność cieplna (EN ISO : ) U w = 0,81 W/m 2 K z oszkleniem standardowym U g 0,6 W/m 2 K U w = 0,70 W/m 2 K z oszkleniem U g 0,5 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db Materiały Klejone kantówki z drewna świerkowego i modrzewiowego Profile aluminiowe powlekane proszkowo Ekstrudowana pianka termoizolacyjna, pozbawiona związków fluorowodorowych Profile uszczelniające EPDM i Q-LON Typy Okna 1-, 2- i 3-skrzydłowe Konstrukcje od 1- do 6-częściowych Elementy przesuwne Okna ukośne i trójkątne Okucia Standardowo całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Drzwi z zamkiem Zewnętrzne otwieracze naświetla górnego Drzwi przesuwne Okucia antywłamaniowe Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Klasa obciążenia (DIN 18055) Przepuszczalność szczelin i przepuszczalność powietrza DIN EN 12207: do klasy 4 Wodoszczelność DIN EN 12208: do klasy 9A Obciążenie wiatrem DIN EN 12210: do klasy C5 Obciążenia mechaniczne EN 12400: do klasy 4 Właściwości mechaniczne DIN EN 13115: do klasy 4 Okucia RAL-RG 607/3: klasa 2 Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

19 home Okna z PCV i PCV-alumINIum KF 500 Najlepsza izolacyjność cieplna przy niewielkim ciężarze U w do 0,69 W/m 2 K (z oszkleniem 3light) Izolacyjność cieplna z seryjnym potrójnym oszkleniem (U g = 0,6 W/m 2 K) U w = 0,80 W/m 2 K Rewolucyjne ryglowanie I-tec Na życzenie z wentylacją I-tec Skrzydło stylizowane dzięki profilowanej ramie z zaletami skrzydła całoszklanego Izolacyjność dźwiękowa do 46 db (z odpowiednim oszkleniem) Głębokość profilu 90 mm Mała szerokość profilu do 80 mm Potrójne uszczelnienie Okucia całkowicie ukryte TECHNologia Fix-O-Round Seryjnie RC 2 N (bez blokowanej klamki) wg EN System wielokomorowy z dodatkową pianką o wysokim stopniu termoizolacyjności (wolną od związków fluorowodorowych) Technology Wentylacja I-tec Ciągły dopływ świeżego powietrza do całego pomieszczenia zapewnia dobre samopoczucie. Niekontrolowane wietrzenie prowadzi do strat energii. Wywietrznik I-tec jest wyposażony w wymiennik ciepła. Odzysk ciepła na poziomie 86% umożliwia ograniczenie strat energii do minimum. Purystyczny design Skrzydło stylizowane dzięki profilowanej ramie z zaletami skrzydła całoszklanego. Ryglowanie I-tec Do bezpiecznego ryglowania skrzydła zamiast rolek służą wbudowane klapki ryglujące. Dlatego nawet standardowa wersja okuć spełnia wymogi klasy odporności na włamanie RC2 według normy EN to atestowana ochrona antywłamaniowa w wersji seryjnej.

20 Okna z PCV i PCV-alumINIum KF 500 Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego ŚOś WP ŚOś Opis systemu System wielokomorowy z dodatkową pianką o wysokiej termoizolacyjności (bez związków fluorowodorowych), z szybą przyklejoną na całym obwodzie i profilem wzmacniającym ościeżnicy ocynkowanym metodą Sendzimira Wewnątrz: biały Na zewnątrz: z nakładką aluminiową dostępne we wszystkich kolorach RAL oraz w atrakcyjnych kolorach drewnopodobnych, ze strukturą metalizowaną, w kolorach anodowanych, HF, HFM lub w kolorze stali szlachetnej Profil ościeżnicy o głębokości 90 mm Profil skrzydła o głębokości 75,5 mm 2 uszczelki w profilu skrzydła (uszczelka przylgowa i środkowa) w kolorze jasnoszarym Uszczelka przylgowa ościeżnicy w wersji z PCV w kolorze jasnoszarym, w wersji z PCV-aluminium jasnoszara albo czarna Ościeżnica i słupki są łączone metodą zgrzewania doczołowego Grubość oszklenia: 48 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Zarządzanie jakością spełnia wymagania normy DIN EN ISO 9001 Typy Okna 1- i 2-skrzydłowe Okna od 1- do 4-częściowych (standardowo) Okna ukośne i trójkątne Materiały Wysokoudarowe, stabilizowane PCV bez związków ołowiu i kadmu (DIN 7748 cz. 1 i cz. 2) Nakładka aluminiowa powlekana proszkowo lub anodowana Ekstrudowana pianka termoizolacyjna, pozbawiona związków fluorowodorowych Wzmocnienie Profile stalowe w ościeżnicy, ocynkowane metodą Sendzimira Okucia Standardowo okucia całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Palność (DIN 4102) Trudnopalne Klasa materiału B1 Klasa obciążenia Przepuszczalność szczelin, przepuszczalność powietrza: EN do klasy 4 Wodoszczelność: EN do klasy 9A Izolacyjność cieplna (EN ISO lub EN ) U w do 0,69 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db db db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm 10 Izoterma A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com +20 C 0 Izoterma 10 C Optymalny rozkład izoterm w dużym stopniu zapobiega skraplaniu się pary wodnej. +20 C 0 C 10 C Głębokie osadzenie szyby, wyjątkowo duża głębokość profili oraz technika bezpośredniego klejenia szyby przy oszkleniu light (Ug = 0,6 W/m 2 K) pozwala na uzyskanie współczynnika Uw 0,80 W/m 2 K. 03/12

21 home Okna zespolone z PCV-alumINIum KV 240 passion 4 Na zewnątrz stylistyka zlicowana, od wewnątrz również z kanciastą listwą przyszybową Izolacyjność cieplna z seryjnym potrójnym oszkleniem (U g = 0,95 W/m 2 K) U w = 1,1 W/m 2 K Najlepsza izolacyjność cieplna przy niewielkim ciężarze U w do 0,80 W/m 2 K (z oszkleniem 3light) Izolacyjność dźwiękowa do 45 db (z odpowiednim oszkleniem) Głębokość profilu 71 mm Mała szerokość profilu do 102 mm Zintegrowana między szybami a więc chroniona osłona przeciwsłoneczna oraz przed zaglądaniem z zewnątrz Potrójne uszczelnienie Na życzenie okucia całkowicie ukryte Ozdobne zamki TECHNologia Fix-O-Round System 5-komorowy Zaczepy przykręcone do stali od określonej wielkości okna Technology Zjawiska fizyczne mogą w określonych warunkach klimatycznych sprawiać, że dochodzi do kondensacji wilgoci na zewnętrznej szybie od strony przestrzeni międzyszybowej, czyli w miejscu, gdzie znajduje się osłona przeciwsłoneczna. Poczwórna ochrona Ochrona przed ciepłem, hałasem, słońcem oraz zaglądaniem z zewnątrz wszystko w jednym oknie. Nie są konieczne żadne rozwiązania budowlane ani dodatkowy montaż systemów przeciwsłonecznych. Zlicowana stylistyka W tym innowacyjnym oknie zespolonym o nowoczesnej kanciastej stylistyce możliwe jest zintegrowanie okna z trzech stron z płaszczyzną elewacji. Na życzenie od wewnątrz z kanciastą listwą przyszybową. Zacienienie I-tec Na życzenie dostępna jest energetycznie niezależna żaluzja fotowoltaiczna, plisa lub plisa Duette. Niezależne zasilanie za pomocą wbudowanego modułu fotowoltaicznego, bez skomplikowanego montażu, sterowanie przez dwukierunkowe łącze radiowe.

22 Okna zespolone z PCV-alumINIum KV 240 passion 4 Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego Opis systemu 5-komorowe profile z PCV ze wzmocnieniem stalowym ościeżnicy ocynkowanym metodą Sendzimira Wewnątrz: w kolorze białym lub 4 kolorach Decor Z zewnątrz: dostępne z nakładką aluminiową we wszystkich kolorach RAL oraz w atrakcyjnych kolorach drewnopodobnych, ze strukturą metalizowaną, HF, HFM lub w kolorze stali szlachetnej Profil ościeżnicy o głębokości 71 mm Profil skrzydła o głębokości 96 mm 2 uszczelki w profilu skrzydła (uszczelka przylgowa i środkowa) w kolorze jasnoszarym Uszczelka przylgowa w ościeżnicy Ościeżnica i słupki są łączone metodą zgrzewania doczołowego Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Zarządzanie jakością spełnia wymagania normy DIN EN ISO 9001 Typy Konstrukcje okien 1-, 2-, 3- i wieloczęściowych Standardowo okna od 1- do 4-częściowych Bogata oferta akcesoriów Materiały Wysokoudarowe, stabilizowane PCV bez związków ołowiu i kadmu (DIN 7748 cz. 1 i cz. 2) Nakładka aluminiowa powlekana proszkowo lub anodowana Wzmocnienie Profile stalowe w ościeżnicy, ocynkowane metodą Sendzimira Okucia Standardowo okucia zewnętrzne, na życzenie również okucia całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Zewnętrzne otwieracze naświetla górnego Palność (DIN 4102) Trudnopalne Klasa materiału B1 Klasa obciążenia Przepuszczalność szczelin, przepuszczalność powietrza: EN do klasy 4 Wodoszczelność: EN 12208do klasy 9A Izolacyjność cieplna (DIN EN ISO lub EN ) Z oszkleniem standardowym (4//6/14g/b4 Internorm light) U w = 1,1 W/m 2 K U w do 0,80 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm 10 Izoterma +20 C 0 C 10 C Głębokie osadzenie szyby, wyjątkowo duża głębokość profili oraz technika bezpośredniego klejenia szyby przy oszkleniu light (Ug = 0,95 W/m 2 K) pozwala na uzyskanie współczynnika Uw 1,1 W/m 2 K. A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com +20 C 0 Izoterma 10 C Optymalny rozkład izoterm w dużym stopniu zapobiega skraplaniu się pary wodnej. 03/12

23 home OKNA Z PCV-alumINIum KF 200 PASSioN KANTO Izolacyjność cieplna z seryjnym potrójnym oszkleniem SOLar+ (U g = 0,7 W/m 2 K) U w = 0,99 W/m 2 K Najlepsza izolacyjność cieplna U w do 0,81 W/m 2 K (z odpowiednim oszkleniem) Izolacyjność dźwiękowa do 45 db (z odpowiednim oszkleniem) Głębokość profilu 71 mm Mała szerokość profilu do 97 mm Potrójne uszczelnienie Czarne uszczelki w standardzie; na życzenie uszczelki w kolorze jasnoszarym W dwóch wersjach: w wersji kanciastej z nakładką aluminiową lub w klasycznej wersji z PCV Na życzenie okucia całkowicie ukryte Ozdobne zamki Fix-O-Round Widoczne odwodnienie Klasa odporności na włamanie WK1 i WK2 z certyfikatem (na życzenie) Zabezpieczenie podstawowe w standardzie System 5-komorowy Technology Zaczepy przykręcone do stali od określonej wielkości okna Na życzenie ze skróconą nakładką aluminiową, pozwalającą na montaż korzystniejszy pod względem termoizolacji Potrójne uszczelnienie Trzy płaszczyzny uszczelnienia bez przerw na całym obwodzie zapewniają wysoką szczelność. Nowoczesny wygląd wewnętrzny Na życzenie z kanciastą listwą przyszybową wewnątrz przy oszkleniu o grubości 44 mm. Kanto Design na zewnątrz Ta kanciasta wersja jest dostępna wyłącznie z nakładką aluminiową.

24 OKNA Z PCV-alumINIum KF 200 PASSioN KANTO Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego WP ŚOś ŚOś Opis systemu 5-komorowy profil z PCV z szybą przyklejoną na całym obwodzie i profilem wzmacniającym ościeżnicy ocynkowanym metodą Sendzimira Wewnątrz: w kolorze białym lub w 4 kolorach Decor Na zewnątrz: w kolorze białym lub z nakładką aluminiową we wszystkich kolorach RAL oraz w atrakcyjnych kolorach drewnopodobnych, ze strukturą metalizowaną, HF, HFM lub w kolorze stali szlachetnej Profil ościeżnicy o głębokości 71 mm Profil skrzydła o głębokości 79 mm 2 uszczelki w profilu skrzydła (uszczelka przylgowa i środkowa) w kolorze jasnoszarym Uszczelka przylgowa w ościeżnicy do wyboru w kolorze jasnoszarym lub czarnym Ościeżnica i słupki są łączone metodą zgrzewania doczołowego Grubość oszklenia skrzydła: 24, 32, 36, 40 i 44 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Materiały Wysokoudarowe, stabilizowane PCV bez związków ołowiu i kadmu (DIN 7748 cz. 1 i cz. 2) Nakładka aluminiowa powlekana proszkowo lub anodowana Wzmocnienie Profile stalowe w ościeżnicy ocynkowane metodą Sendzimira Okucia Standardowo okucia zewnętrzne, na życzenie również okucia całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Zamek wieloryglowy Blokowana zasuwnica krawędziowa Zewnętrzne otwieracze naświetla górnego Drzwi przesuwne i składano-przesuwne Klasa bezpieczeństwa WK1 i WK2 Palność (DIN 4102) Trudnopalne Klasa materiału B1 Izolacyjność cieplna (DIN EN ISO lub EN ) U w do 0,85 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db db db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm 10 Izoterma 0 Izoterma Gwarancja / kontrola jakości Wykonanie zgodne ze znakiem jakości ral i normą DIN EN ISO 9001 Typy Okna 1-, 2- i 3-skrzydłowe Standardowo okna od 1- do 4-częściowych Okna ukośne i trójkątne Klasa obciążenia Przepuszczalność szczelin, przepuszczalność powietrza: EN do klasy 4 Wodoszczelność: EN do klasy 9A +20 C 0 C 10 C Głębokie osadzenie szyby, wyjątkowo duża głębokość profili oraz technika bezpośredniego klejenia szyby przy oszkleniu SOLAR+ (U g = 0,7 W/m 2 K) pozwala na uzyskanie doskonałego współczynnika U w 0,99 W/m 2 K. A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com +20 C 10 C Optymalny rozkład izoterm w dużym stopniu zapobiega skraplaniu się pary wodnej. 03/12

25 home Drzwi wejściowe drewniano-aluminiowe Ht 400 selection Drzwi o konstrukcji płytowej będącej połączeniem drewna, aluminium i pianki termoizolacyjnej, z wkładkami ze sklejki i płyty fenolowej zapewniają nadzwyczajną stabilność mechaniczną nawet w najtrudniejszych warunkach atmosferycznych. Konstrukcja płytowa najwyższej klasy klimatycznej c/d/e klasa 3 Doskonała izolacyjność cieplna: U D = 0,73 W/m 2 K U D po zamontowaniu = 0,79 W/m 2 K U D z przeszkleniem = 0,86 W/m 2 K Z certyfikatem domu pasywnego 3-, 4- lub 5-szybowe oszklenie z dwoma powłokami i ramką dystansową ze stali szlachetnej lub Iso zapewnia doskonałe parametry techniczne Każda szyba dostępna jest również w wersji ze szkła bezpiecznego Seryjne trzy zawiasy drzwiowe z regulacją w pionie oraz zamek wieloryglowy z okuciem zatrzaskowym. Konstrukcja skrzydła drzwi nawet w wersji podstawowej zapewnia klasę odporności na włamanie WK2. 8 serii modeli do realizacji najróżniejszych projektów architektonicznych Z certyfikatem komponentów do domów pasywnych Wersje kolorystyczne dopasowane do systemów okien drewniano-aluminiowych Internorm Potrójne uszczelnienie Odpowiednie połączenia z konstrukcją budynku w każdych warunkach Do domów pasywnych dostępne są wypełnione pianką profile specjalne o różnych wysokościach. Z certyfikatem domu pasywnego Dzięki profilom specjalnym odpornym na wrzącą wodę, skrzydło drzwi zachowuje prosty kształt i szczelność również przy ekstremalnych różnicach temperatur. Odporność na włamanie Dzięki specjalnemu rozmieszczeniu różnych materiałów wielowarstwowa konstrukcja płytowa nadaje się do drzwi antywłamaniowych zgodnych z normą DIN V ENV 1627.

26 Drzwi wejściowe drewniano-aluminiowe Ht 400 selection Przekrój na dole 96 Przekrój z boku i na górze PP OKUCIA ANTYWŁamaNIOWE Masywny zamek wieloryglowy z okuciem zatrzaskowym zapewnia bezpieczeństwo podstawowe w klasie WK2. Opis systemu Drzwi wejściowe drewniano-aluminiowe o wielowarstwowej konstrukcji płytowej z rdzeniem izolacyjnym z pianki termoizolacyjnej (bez związków fluorowodorowych). Profile ościeżnicy dopasowane do różnych systemów okien Internorm. Głębokość skrzydła drzwi 96 mm Głębokość ościeżnicy 85,5 mm 3-, 4- i 5-warstwowe oszklenie z powłokami termoizolacyjnymi i wypełnieniem gazem Oferta kolorów aluminium Internorm z zewnątrz, łącznie z kolorami RAL Wewnątrz kolory drewna Internorm, łącznie z kolorami RAL i NCS Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Typy 1-skrzydłowe drzwi wejściowe otwierane do wewnątrz z przyłączonymi naświetlami bocznymi i górnymi 1-skrzydłowe konstrukcje drzwi wejściowych otwieranych do wewnątrz ze stałymi naświetlami bocznymi i górnymi Materiały Wytłaczane profile aluminiowe i blachy, powlekane proszkowo lub anodowane Drewno i płyty drewniane z potrójnym uszlachetnieniem powierzchni w kolorach drewna Internorm Okucia 3 zawiasy drzwiowe z regulacją w pionie Zamek wieloryglowy z ryglem obrotowym Izolacyjność cieplna U D drzwi 0,73 W/m 2 K U D drzwi po zamontowaniu 0,79 W/m 2 K U D drzwi z oszkleniem 0,86 W/m 2 K Klasa obciążenia (DIN 18055) Klasa klimatyczna c/d i e wg DIN EN 1121/ , klasyfikacja wg DIN EN 12219/ klasa 3 (najwyższa klasa) Szczelność powietrzna wg DIN EN 1026 klasa 3 Ochrona antywłamaniowa WK2 wg DIN V ENV 1627 Certyfikat komponentów do domów pasywnych zgodny z wytycznymi Passivhausinstitut Darmstadt Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

27 home Drzwi wejściowe drewniano-aluminiowe Ht 300 selection 2 Drzwi o konstrukcji płytowej będącej połączeniem drewna, fenolu, pianki termoizolacyjnej i sklejki zapewniają nadzwyczajną stabilność mechaniczną nawet w najtrudniejszych warunkach atmosferycznych. Konstrukcja płytowa najwyższej klasy klimatycznej c/d/e klasa 3 Seryjne trzy zawiasy drzwiowe z regulacją w pionie oraz zamek wieloryglowy z okuciem zatrzaskowym. Konstrukcja skrzydła drzwi nawet w wersji podstawowej spełnia wymogi klasy odporności na włamanie WK2, a opcjonalnie możliwa jest również klasa WK3 Doskonała izolacyjność cieplna: U D = 0,74 W/m 2 K U D po zamontowaniu = 0,79 W/m 2 K U D z przeszkleniem = 0,86 W/m 2 K Z certyfikatem domu pasywnego 3-, 4- lub 5-szybowe oszklenie z dwoma powłokami i ramką dystansową ze stali szlachetnej lub Iso zapewnia doskonałe parametry techniczne Każda szyba dostępna jest również w wersji ze szkła bezpiecznego Pianka termoizolacyjna o wysokim współczynniku izolacji (pozbawiona związków fluorowodorowych) Z certyfikatem komponentów do domów pasywnych 7 serii modeli do realizacji najróżniejszych projektów architektonicznych Potrójne uszczelnienie Odpowiednie połączenia z konstrukcją budynku w każdych warunkach Do domów pasywnych dostępne są wypełnione pianką profile specjalne o różnych wysokościach. Z certyfikatem domu pasywnego Dzięki profilom specjalnym odpornym na wrzącą wodę skrzydło drzwi zachowuje prosty kształt i szczelność również przy ekstremalnych różnicach temperatur. Odporność na włamanie Dzięki specjalnemu rozmieszczeniu różnych materiałów wielowarstwowa konstrukcja płytowa nadaje się do drzwi antywłamaniowych zgodnych z normą DIN V ENV 1627.

28 Drzwi wejściowe drewniano-aluminiowe Ht 300 selection 2 Przekrój na dole Przekrój z boku i na górze PP OKUCIA ANTYWŁamaNIOWE Masywny zamek wieloryglowy z okuciem zatrzaskowym zapewnia bezpieczeństwo podstawowe w klasie WK2. Opis systemu Drzwi wejściowe o wysokiej izolacyjności cieplnej z powłoką po stronie wewnętrznej i zewnętrznej, wykonane z wielowarstwowej konstrukcji płytowej z rdzeniem izolacyjnym z pianki termoizolacyjnej (bez związków fluorowodorowych). Profile ościeżnicy dopasowane do różnych systemów okien Internorm. Głębokość skrzydła drzwi 96 mm Głębokość ościeżnicy 85,5 mm 3-, 4- i 5-warstwowe oszklenie z powłokami termoizolacyjnymi i wypełnieniem gazem Oferta kolorów zewnętrznych i wewnętrznych Internorm łącznie z kolorami RAL Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Typy 1-skrzydłowe drzwi wejściowe otwierane do wewnątrz z przyłączonymi naświetlami bocznymi i górnymi 1-skrzydłowe konstrukcje drzwi wejściowych otwieranych do wewnątrz ze stałymi naświetlami bocznymi i górnymi Materiały Wytłaczane profile aluminiowe w ościeżnicy, powlekane proszkowo lub anodowane Skrzydło drzwi dostępne w kolorach standardowych Internorm i kolorach RAL Okucia 3 zawiasy drzwiowe z regulacją w pionie Zamek wieloryglowy z ryglem obrotowym Izolacyjność cieplna U D drzwi 0,74 W/m 2 K U D drzwi po zamontowaniu 0,79 W/m 2 K U D drzwi z oszkleniem 0,86 W/m 2 K Klasa obciążenia (DIN 18055) Klasa klimatyczna c/d i e wg DIN EN 1121/ , klasyfikacja wg DIN EN 12219/ klasa 3 (najwyższa klasa) Szczelność powietrzna wg DIN EN 1026 klasa 3 Ochrona antywłamaniowa WK2 wg DIN V ENV 1627 Certyfikat komponentów do domów pasywnych zgodny z wytycznymi Passivhausinstitut Darmstadt Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

29 home AlumINIOwe drzwi wejściowe at 400 thermo portal Seria wysokiej jakości drzwi aluminiowych w oszczędnej stylistyce zlicowany wygląd skrzydła drzwi Doskonała izolacyjność cieplna U D = do 0,84 W/m²K dzięki poczwórnemu powlekanemu oszkleniu z wypełnieniem gazem, grubość całkowita 82 mm Głębokość profilu 93 mm Specjalne 2-częściowe skrzydło drzwi o grubości całkowitej 90 mm, zapewniające doskonałą izolację cieplną i okładziny aluminiowe po stronie zewnętrznej oraz 2 przekładki gwarantujące najwyższą stabilność mechaniczną Specjalna wkładka w skrzydle drzwi zapewnia wysoką odporność na zmienne warunki atmosferyczne 3-komorowy profil ościeżnicy z przekładkami 35 mm z poliamidu i rdzeniem izolacyjnym z pianki Specjalny, potrójny system uszczelniający z wysokiej jakości elastycznych uszczelek silikonowych 3-komorowy próg izolowany termicznie idealny do renowacji budynków Seryjny zamek 5-ryglowy zapewnia najwyższe bezpieczeństwo w klasie WK2 Wszystkie kolory Internorm

30 AlumINIOwe drzwi wejściowe at 400 thermo portal Haustüren thermo portal Przekrój z boku na górze M 1:1 Schnitt B-B Przekrój na dole b_pt Nachdruck verboten / technische Änderungen vorbehalten Ausgabe 09/2011 BezpieCZeństwo W STANdardZIE rozwiązania mechaniczne Mechaniczny zamek wieloryglowy z ryglem głównym, dwoma sworzniami stalowymi i dwoma ryglami obrotowymi. Opis systemu System aluminiowy izolowany termicznie z przekładkami z poliamidu wzmocnionego włóknem szklanym i rdzeniem izolacyjnym z pianki oraz wewnętrznym profilem aluminiowym. Głębokość ościeżnicy 93 mm, głębokość skrzydła 90 mm Potrójne uszczelnienie z uszczelką przylgową na całym obwodzie oraz połączeniem uszczelki środkowej i zewnętrznej. W obszarze podłogi stosuje się wysokiej jakości uszczelkę silikonową o profilu zamkniętym Grubość oszklenia naświetla bocznego: 48 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Wszystkie kolory Internorm Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Certyfikat DIN EN ISO 9001 Typy 1-skrzydłowe drzwi otwierane do wewnątrz oraz konstrukcje drzwiowe z naświetlami bocznymi Materiały Wytłaczane profile aluminiowe, powlekane proszkowo lub anodowane Okucia Zawiasy rozwierne z regulacją w 3 płaszczyznach Zamek wieloryglowy z ryglami trzpieniowymi i obrotowymi Izolacyjność cieplna W serii modeli P100 uzyskuje się współczynnik U D elementu wynoszący 0,84 W/m 2 K (wg świadectwa kontroli) Przy kombinacji ościeżnicy i skrzydła drzwi uzyskuje się współczynnik U f wynoszący 1,4 W/m 2 K (wg świadectwa kontroli) Izolacja dźwiękowa Przy zamkniętej płycinie drzwi uzyskuje się izolacyjność dźwiękową 35 db (wg świadectwa kontroli) Przy skrzydle drzwi z przeszkleniem (4/22/4/22/4/22/4) uzyskana izolacyjność dźwiękowa wynosi 36 db (wg świadectwa kontroli) Bezpieczeństwo Zamek 3-ryglowy z 2 hakami obrotowymi i 1 ryglem głównym Zamek 5-ryglowy z 2 hakami obrotowymi, 2 trzpieniami i 1 ryglem głównym Na życzenie dostępna jest wersja bezpieczna z certyfikatem wg EN 1627 RC2 w połączeniu ze wszystkimi wersjami zamków. Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

31 home AlumINIOwe drzwi wejściowe at 300 linea Seria wysokiej jakości drzwi aluminiowych o prostych liniach Budowa płytowa, od zewnątrz skrzydło płaskie, od wewnątrz profilowane, kanciaste Specjalne, eleganckie skrzydło drzwi z płyt o wysokiej jakości i trójwarstwowej, kompaktowej budowie, z wkładkami aluminiowymi po zewnętrznej i wewnętrznej stronie drzwi, zapewniającymi najwyższą stabilność mechaniczną i doskonałą izolacyjność cieplną 3-komorowe aluminiowe profile ościeżnicy z przegrodą termiczną w postaci przekładek z poliamidu oraz rdzeniem izolacyjnym z pianki Głębokość profilu 80 mm Specjalny, potrójny system uszczelniający z wysokiej jakości elastycznych uszczelek silikonowych uszczelki przylgowe na życzenie także w kolorze szarym Doskonała izolacyjność cieplna dzięki powlekanemu, wypełnionemu gazem potrójnemu oszkleniu o grubości 42 mm Niski (20 mm od posadki) 3-komorowy próg z przegrodą termiczną, z profilem podłogowym Zamek 5-ryglowy w standardzie Zawiasy drzwiowe regulowane w trzech płaszczyznach Szeroki wybór typów z naświetlami bocznymi i górnymi Możliwość realizacji różnorodnych projektów Na życzenie z listwą cokołową Design ze stali szlachetnej Potrójne uszczelnienie Specjalny sposób uszczelnienia, wykorzystujący trzy doskonałej jakości uszczelki z silikonu zapewnia najlepszą efektywność energetyczną. Przemyślane bezpieczeństwo Zamek 5-ryglowy w standardzie: jeden rygiel główny, dwa trzpienie zabezpieczające i dwa kły ryglujące udaremnią niemal każde włamanie. Listwa cokołowa ze stali szlachetnej Oprócz płaskich listew cokołowych dostępna jest również wersja Design, czyli profilowane listwy cokołowe.

32 AlumINIOwe drzwi wejściowe at 300 linea Przekrój pionowy (połączenie z podłogą) Przekrój poziomy 50 75, NA ZEWNĄTRZ , ,5 Opcjonalna listwa cokołowa ze stali szlachetnej RA NA ZEWNĄTRZ 32, ,5 Opis systemu Ościeżnica wykonana z izolowanego termicznie profilu aluminiowego z przekładkami z poliamidu wzmocnionego włóknem szkla nym i rdzeniem izolacyjnym z pianki. Skrzydło drzwi z masywnych płyt z tworzywa (konstrukcja 3-warstwowa z izolacją z pianki twardej) z profilem aluminiowym po stronie wewnętrznej. Głębokość ościeżnicy 80 mm, głębokość skrzydła 75 mm Potrójne uszczelnienie z uszczelką przylgową na całym obwodzie oraz połączeniem uszczelki środkowej i zewnętrznej. W obszarze podłogi stosuje się wysokiej jakości uszczelkę silikonową o profilu zamkniętym Oszklenie skrzydła drzwi z powlekanej szyby 3-warstwowej wypełnionej gazem (42 mm). Oszklenie naświetla stałego ze szkła izolacyjnego 24, 32 lub 36 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Certyfikat DIN EN ISO 9001 Typy 1-skrzydłowe drzwi otwierane do wewnątrz oraz konstrukcje drzwiowe z naświetlami bocznymi lub naświetlami górnymi Materiały Wytłaczane profile aluminiowe, powlekane proszkowo Płyty laminowane z lakierowaną powierzchnią, izolacja z pianki twardej wolnej od związków fluorowodorowych Okucia Zawiasy rozwierne z regulacją w 3 płaszczyznach Zamek wieloryglowy z ryglami trzpieniowymi i obrotowymi Izolacyjność cieplna wg świadectwa kontroli (obliczenia wg EN 10077) Dla obszaru ościeżnicy skrzydła uzyskuje się współczynnik U f wynoszący 1,7 W/m 2 K Przy drzwiach bez przeszklenia współczynnik U D wynosi 1,0 W/m 2 K Przy drzwiach z przeszkleniem (oszklenie 1,0) współczynnik U D wynosi 1,2 W/m 2 K Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm Przemyślane bezpieczeństwo Zamek 5-ryglowy: jeden rygiel główny, dwa trzpienie zabezpieczające i dwa kły ryglujące udaremnią niemal każde włamanie. A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH / Centrala w Niemczech D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

33 home AlumINIOwe drzwi wejściowe at 200 Seria wysokiej jakości drzwi aluminiowych o prostych liniach Skrzydło drzwi o kanciastych profilach 3-komorowe profile aluminiowe z przegrodą termiczną w postaci przekładek z poliamidu oraz rdzeniem izolacyjnym z pianki (współczynnik U f dla ościeżnicy i skrzydła = 1,9 W/m 2 K) Głębokość profilu 80 mm Potrójne uszczelnienie we wrębie drzwi i w obszarze progu 3-komorowy próg z przegrodą termiczną w postaci przekładek z poliamidu zapobiega oblodzeniu i powstawaniu mostków cieplnych Zamek 5-ryglowy w standardzie Zawiasy regulowane w trzech płaszczyznach Elementy oszklenia i panele o grubości 24, 30, 32 i 36 mm umożliwiają montaż szkła i paneli z bogatej oferty Internorm Niski (20 mm od posadki) 3-komorowy próg z przegrodą termiczną, z profilem podłogowym Szeroki wybór typów z naświetlami bocznymi i górnymi Wiele serii z elementami ozdobnymi do realizacji najróżniejszych projektów Szare uszczelki Można zamówić uszczelki przylgowe i uszczelki przyszybowe w kolorze szarym. Przemyślane bezpieczeństwo Zamek 5-ryglowy: jeden rygiel główny, dwa trzpienie zabezpieczające i dwa kły ryglujące udaremnią niemal każde włamanie. Listwa cokołowa ze stali szlachetnej Oprócz płaskich listew cokołowych dostępna jest również wersja Design, czyli profilowane listwy cokołowe.

34 AlumINIOwe drzwi wejściowe at 200 Przekrój pionowy (połączenie z podłogą) Przekrój poziomy 78, ,5 15, NA ZEWNĄTRZ Bestellmaß - Höhe ZW NA ZEWNĄTRZ PGP wewnątrz innen 32,5 13, ,5 Opis systemu System aluminiowy izolowany termicznie z przekładkami z poliamidu wzmocnionego włóknem szklanym i rdzeniem izolacyjnym z pianki oraz wewnętrznym profilem aluminiowym. Głębokość profilu ościeżnicy i skrzydła 80 mm Potrójne uszczelnienie z uszczelką przylgową na całym obwodzie oraz połączeniem uszczelki środkowej i zewnętrznej. W obszarze podłogi stosuje się wysokiej jakości uszczelkę silikonową o profilu zamkniętym Grubość oszklenia: 24, 30, 32 i 36 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Oprócz bogatego wyboru kolorów dodatkowo dwukolorowa wersja profilu (wewnątrz biały, na zewnątrz wszystkie kolory RAL, 3 kolory o strukturze metalizowanej oraz 4 kolory drewnopodobne) Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Certyfikat DIN EN ISO 9001 Typy 1-skrzydłowe drzwi otwierane do wewnątrz oraz konstrukcje drzwiowe z naświetlami bocznymi lub naświetlami górnymi Materiały Wytłaczane profile aluminiowe, powlekane proszkowo lub anodowane Okucia Zawiasy rozwierne z regulacją w 3 płaszczyznach Zamek wieloryglowy z ryglami trzpieniowymi i obrotowymi Izolacyjność cieplna Z oszkleniem standardowym 1,1 uzyskuje się współczynnik U w elementu wynoszący 1,6 W/m 2 K (wg świadectwa kontroli) Przy kombinacji profilu ościeżnicy i skrzydła uzyskuje się współczynnik U f wynoszący 1,9 W/m 2 K (wg świadectwa kontroli) Izolacja dźwiękowa Z oszkleniem standardowym 4/16/4 uzyskana izolacyjność dźwiękowa wynosi 34 db (wg świadectwa kontroli) Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

35 home OKNA ZespOLONE DREWNIANO-alumINIOwe HV 340 EDITION 4 Izolacyjność cieplna z seryjnym potrójnym oszkleniem (U g = 0,95 W/m 2 K) U w = 0,99 W/m 2 K Najlepsza izolacyjność cieplna przy niewielkim ciężarze U w do 0,63 W/m 2 K (z oszkleniem 3light) Izolacyjność dźwiękowa 44 db w wersji seryjnej, 45 db z odpowiednim oszkleniem Potrójne oszklenie izolacyjne w połączeniu z dodatkową szybą zewnętrzną dostępne jako elementu z certyfikatem do domu pasywnego Głębokość profilu 93 mm Zintegrowana między szybami a więc chroniona osłona przeciwsłoneczna oraz przed zaglądaniem z zewnątrz Dzięki zamontowaniu między szybami żaluzji, plisy lub plisy Duette ochrona przed uszkodzeniami i wpływami atmosferycznymi. Bezgłośna obsługa, możliwość napędu elektrycznego z wykorzystaniem energii słonecznej Okucia całkowicie ukryte Ozdobne zamki Pianka termoizolacyjna o wysokim współczynniku izolacji (pozbawiona związków fluorowodorowych) Odwodnienie widoczne albo ukryte Potrójne uszczelnienie Zjawiska fizyczne mogą w określonych warunkach klimatycznych sprawiać, że dochodzi do kondensacji wilgoci na zewnętrznej szybie od strony przestrzeni międzyszybowej, czyli w miejscu, gdzie znajduje się osłona przeciwsłoneczna. Poczwórna ochrona Ochrona przed ciepłem, hałasem, słońcem oraz zaglądaniem z zewnątrz wszystko w jednym oknie. Nie są konieczne żadne rozwiązania budowlane ani dodatkowy montaż systemów przeciwsłonecznych. Wersja z certyfikatem 3-warstwowe oszklenie w połączeniu z dodatkową szybą zewnętrzną spełnia wymogi Instytutu Passivhausinstitut Darmstadt. Element z certyfikatem do domu pasywnego HV 340 dostępny w wersji z certyfikatem Passivhausinstitut Darmstadt (PHI).

36 OKNA ZespOLONE DREWNIANO-alumINIOwe HV 340 EDITION 4 Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego ŚO ŚO WS - sk. bierne WP 4 WS - sk. czynne ZSN - sk. czynne ZSN - sk. bierne Stylistyka profili Profilowanie jest identyczne na całym obwodzie Dostępne w wersji Premium i Softline Opis systemu Izolowany system okien zespolonych drewniano-aluminiowych z pianką termoizolacyjną, z wewnętrzną osłoną przeciwsłoneczną i przed zaglądaniem Wewnątrz: drewno świerkowe / modrzewiowe, klejone 3-warstwowo, potrójne uszlachetnienie powierzchni w 11 kolorach standardowych, dostępne wszystkie kolory RAL Kolory anodowane, RAL, farby strukturalne, metalizowane i kolory drewnopodobne o wysokiej odporności na warunki pogodowe są dostępne na zewnętrznej powierzchni aluminiowej Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Znak jakości A Kontrole zewnętrzne Certyfikat DIN EN ISO 9001 Typy Okna 1-, 2- i 3-skrzydłowe Konstrukcje od 1- do 6-częściowych Elementy stałe (bez żaluzji) Drzwi z progiem Materiały Klejone kantówki z drewna świerkowego i modrzewiowego Profile aluminiowe powlekane proszkowo Ekstrudowana pianka termoizolacyjna, pozbawiona związków fluorowodorowych Profile uszczelniające EPDM i Q-LON Okucia Standardowo całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Zewnętrzne otwieracze naświetla górnego Okucia antywłamaniowe Zgodność systemu z normami Wodoszczelność ÖNorM EN 1027 do klasy 9A Przepuszczalność powietrza ÖNorM EN 1026 do klasy 4 Odporność na obciążenie wiatrem ÖNorM EN do klasy C5 Odporność na wielokrotne otwieranie i zamykanie ÖNorM EN 1191 klasa B4 Izolacyjność cieplna Z oszkleniem standardowym (4//6/14g/b4 Internorm light) U w = 0,99/0,92 W/m 2 K Z oszkleniem standardowym (4//6/14g/b4 Internorm light) i zamkniętą plisą Duette U w = 0,81 W/m 2 K Jako element z certyfikatem do domu pasywnego (6/4b/8/4/8/b4) U w = 0,72/0,69/0,63 W/m 2 K Izolacja dźwiękowa Z oszkleniem standardowym (4//6/14g/b4 Internorm light) 44 db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

37 home OKNA DREWNIANO-alumINIOwe HF 300 EDITION Seryjnie potrójne oszklenie SOLar+ zapewnia optymalną efektywność energetyczną Izolacyjność cieplna z seryjnym potrójnym oszkleniem SOLar+ (U g = 0,7 W/m 2 K) U w = 0,86 W/m 2 K Dostępne także z oszkleniem 48 mm (U g = 0,5 W/m 2 K bez kryptonu) w najlepszej relacji ceny do jakości Najlepsza izolacyjność cieplna U w do 0,69 W/m 2 K (z odpowiednim oszkleniem) Izolacyjność dźwiękowa do 46 db Głębokość profilu 93 mm Pianka termoizolacyjna o wysokim współczynniku termo izolacji (bez związków fluorowodorowych) Okucia całkowicie ukryte Klasa odporności na włamanie do WK2 Zabezpieczenie podstawowe w standardzie Odwodnienie widoczne albo ukryte Potrójne uszczelnienie Na życzenie dostępne też z dodatkową pianką termoizolacyjną jako element z certyfikatem Passivhausinstitut Darmstadt Konstrukcja zespolona drewniano-aluminiowa z pianką termoizolacyjną do okien o wysokiej izolacyjności z optymalną ochroną przed czynnikami atmosferycznymi i ciepłą powierzchnią drewnianą od wewnątrz. System jest chroniony kilkoma patentami Internorm i charakteryzuje się izolacyjnością cieplną odpowiednią do budownictwa niskoenergetycznego i pasywnego. Dostępne są okna, drzwi balkonowe, konstrukcje specjalne, elementy z progami, konstrukcje wieloczęściowe, naświetla górne oraz elementy uchylne z okuciami całkowicie ukrytymi. Ponadto w systemie HF 300 możliwe są też drzwi przesuwne i elementy stałe. 10 Izoterma +20 C 0 Izoterma 10 C 10 C 0 C +5 C +10 C +15 C +20 C Optymalny przebieg izoterm Pianka termoizolacyjna o wysokim współczynniku termoizolacji zapewnia doskonałą izolację cieplną i optymalny przebieg izoterm. Zapobiega to w dużym stopniu wykraplaniu się wilgoci. Idealne grubości oszklenia W systemie HF 300 możliwe jest w zależności od wymagań oszklenie o grubości od 24 do 48 mm. Genialny system oszklenia Sklejone z drewnianą ramą szyby zapewniają dobrą statykę oraz wysoką odporność na skręcanie.

38 OKNA DREWNIANO-alumINIOwe HF 300 EDITION Przekrój pionowy ŚO C +20 C +15 C +10 C +5 C 0 C 10 C Budowa szkła 36 mm 4b/12g/4/12g/b4 Argon/aluminium U g = 0,7 W/m 2 K 10 C ti = +20 C ta = 10 C Przebieg temperatur obliczony z WINISO Uf *) Ościeżnica 0,86 W/m 2 K Ug **) Szkło 0,70 W/m 2 K ψ g *) Współczynnik mostków cieplnych 0,049 W/mK U w ***) Okno 0,86 W/m 2 K *) Wartości wg DIN ON EN 10077; obliczone przez Passivhausinstitut Darmstadt **) Wartości wg EN ***) Okno standardowe 1,23/1,48; badanie TU-Graz wg EN ISO : Opis systemu Izolowana konstrukcja zespolona drewniano-aluminiowa Rama drewniana z podwójnym połączeniem czopowym Profile aluminiowe ścięte ukośnie, usztyw nione kątownikami z PCV i aluminium oraz sklejone na całej powierzchni Kolory anodowane, RAL, farby strukturalne, metalizowane i kolory drewnopodobne o wysokiej odporności na warunki pogodowe są dostępne na zewnętrznej powierzchni aluminiowej 11 standardowych kolorów drewna od wewnątrz dostępne są kolory RAL i NCS 3 płaszczyzny uszczelnienia z uszczelek EPDM i Q-LON na całym obwodzie Grubości oszklenia i paneli 24, 32, 36, 42 i 48 mm Szyby przyklejone na obwodzie i uszczelnione przezroczystym silikonem Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Znak jakości A Kontrole zewnętrzne Certyfikat DIN EN ISO 9001 Izolacyjność cieplna (EN ISO : ) Do U w = 0,69 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db Materiały Klejone kantówki z drewna świerkowego i modrzewiowego Profile aluminiowe powlekane proszkowo Ekstrudowana pianka termoizolacyjna, pozbawiona związków fluorowodorowych Profile uszczelniające EPDM i Q-LON Typy Okna 1-, 2- i 3-skrzydłowe Konstrukcje od 1- do 6-częściowych Elementy przesuwne i drzwi przesuwne Okna z łukiem półkolistym i odcinkowym Okna ukośne i trójkątne Okucia Standardowo całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Drzwi z zamkiem Zewnętrzne otwieracze naświetla górnego Elementy przesuwne i drzwi przesuwne Okucia antywłamaniowe Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Klasa obciążenia (DIN 18055) Przepuszczalność szczelin i przepuszczalność powietrza DIN EN 12207: do klasy 4 Wodoszczelność DIN EN 12208: do klasy 9A Obciążenie wiatrem DIN EN 12210: do klasy C5 Obciążenia mechaniczne EN 12400: do klasy 4 Właściwości mechaniczne DIN EN 13115: do klasy 4 Okucia ral-rg 607/3: klasa 2 Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

39 home Okna zespolone z PCV/alumINIum KV 340 dimension 4 Izolacyjność cieplna z seryjnym potrójnym oszkleniem (U g = 0,95 W/m 2 K) U w = 1,1 W/m 2 K Najlepsza izolacyjność cieplna przy niewielkim ciężarze U w do 0,79 W/m 2 K (z oszkleniem 3light) Izolacyjność dźwiękowa do 44 db (z odpowiednim oszkleniem) Głębokość profilu 83 mm Mała szerokość profilu do 92 mm Dzięki specjalnej konstrukcji zespolonej między szybami można zamontować osłonę przeciwsłoneczną i przed zaglądaniem Zintegrowana między szybami a więc chroniona osłona przeciwsłoneczna oraz przed zaglądaniem z zewnątrz Potrójne uszczelnienie Uszczelki jasnoszare lub czarne Okucia całkowicie ukryte Ozdobne zamki TECHNologia Fix-O-Round Dwie wersje wzornictwa skrzydła (Premium lub Softline) Odwodnienie widoczne albo ukryte System 5-komorowy Zaczepy przykręcone do stali od określonej wielkości okna Technology Zjawiska fizyczne mogą w określonych warunkach klimatycznych sprawiać, że dochodzi do kondensacji wilgoci na zewnętrznej szybie od strony przestrzeni międzyszybowej, czyli w miejscu, gdzie znajduje się osłona przeciwsłoneczna. Oszklenie I-tec, technologia FIX-O-ROUND Sklejenie szyby z ramą okienną na całym obwodzie poprawia stabilność, izolację cieplną i dźwiękową, niezawodność działania i odporność na włamanie. Poczwórna ochrona Ochrona przed ciepłem, hałasem, słońcem oraz zaglądaniem z zewnątrz wszystko w jednym oknie. Nie są konieczne żadne rozwiązania budowlane ani dodatkowy montaż systemów przeciwsłonecznych. Zacienienie I-tec Na życzenie dostępna jest energetycznie niezależna żaluzja fotowoltaiczna, plisa lub plisa Duette. Niezależne zasilanie za pomocą wbudowanego modułu fotowoltaicznego, bez skomplikowanego montażu, sterowanie przez dwukierunkowe łącze radiowe.

40 Okna zespolone z PCV/alumINIum KV 340 dimension 4 Przekrój pionowy 106 izolacyjnego pojedynczego Przekrój poziomy pojedynczego izolacyjnego Przekrój słupka ruchomego pojedynczego izolacyjnego ŚOś ŚOś WP 129 WP Opis systemu 5-komorowe profile z PCV ze wzmocnieniem stalowym ościeżnicy ocynkowanym metodą Sendzimira Wewnątrz: w kolorze białym lub 4 kolorach Decor Z zewnątrz: dostępne z nakładką aluminiową we wszystkich kolorach RAL oraz w atrakcyjnych kolorach drewnopodobnych, ze strukturą metalizowaną, HF, HFM lub w kolorze stali szlachetnej Profil ościeżnicy o głębokości 83 mm Profil skrzydła o głębokości 106,5 mm 2 uszczelki w profilu skrzydła (uszczelka przylgowa i środkowa) w kolorze jasnoszarym Uszczelka przylgowa w ościeżnicy Ościeżnica i słupki są łączone metodą zgrzewania doczołowego Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Zarządzanie jakością spełnia wymagania normy DIN EN ISO 9001 Typy Konstrukcje okien 1-, 2-, 3- i wieloczęściowych Standardowo okna od 1- do 4-częściowych Bogata oferta akcesoriów Materiały Wysokoudarowe, stabilizowane PCV bez związków ołowiu i kadmu (DIN 7748 cz. 1 i cz. 2) Nakładka aluminiowa powlekana proszkowo lub anodowana Wzmocnienie Profile stalowe w ościeżnicy ocynkowane metodą Sendzimira Okucia Standardowo okucia całkowicie ukryte, na życzenie również okucia zewnętrzne Okucia rozwierane, rozwierano-uchylne i uchylne Zewnętrzne otwieracze naświetla górnego Palność (DIN 4102) Trudnopalne Klasa materiału B1 Klasa obciążenia Przepuszczalność szczelin, przepuszczalność powietrza: EN do klasy 4 Wodoszczelność: EN do klasy 9A Izolacyjność cieplna (EN ISO lub EN ) Z oszkleniem standardowym (4//6/14g/b4 Internorm light) U w = 1,1 W/m 2 K Z ramką dystansową ze stali szlachetnej U w = 1,0 W/m 2 K U w do 0,79 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm 10 Izoterma +20 C 0 C 10 C Głębokie osadzenie szyby, wyjątkowo duża głębokość profili oraz technika bezpośredniego klejenia szyby przy oszkleniu light (U g = 0,95 W/m 2 K) pozwala na uzyskanie współczynnika U w wynoszącego 1,1 W/m 2 K (1,0 W/m 2 K*). * z ramką dystansową ze stali szlachetnej A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com +20 C 0 Izoterma 10 C Optymalny rozkład izoterm w dużym stopniu zapobiega skraplaniu się pary wodnej. 03/12

41 home Okna z PCV i PCV-ALUMINIUM Kf 300 dimension+ Izolacyjność cieplna z seryjnym potrójnym oszkleniem SOLar+ (U g = 0,7 W/m 2 K) U w = 0,97 W/m 2 K Najlepsza izolacyjność cieplna U w do 0,75 W/m 2 K (z odpowiednim oszkleniem) Izolacyjność dźwiękowa do 46 db (z odpowiednim oszkleniem) Głębokość profilu 80 mm Mała szerokość profilu do 87 mm Potrójne uszczelnienie Uszczelka przylgowa ościeżnicy w kolorze jasnoszarym lub czarnym Okucia całkowicie ukryte Odwodnienie widoczne albo ukryte TECHNologia Fix-O-Round Klasa odporności na włamanie WK1 i WK2 z certyfikatem (na życzenie) Zabezpieczenie podstawowe w standardzie System 5-komorowy Zaczepy przykręcone do stali od określonej wielkości okna Technology Na życzenie z częściową osłoną ościeżnicy, pozwalającą na montaż korzystniejszy pod względem termoizolacji Dostępne również ościeżnice o głębokości profilu 71 mm (PCV-aluminium) lub 68 mm (PCV) 10 Izoterma 0 Izoterma 10 C 0 C +5 C +10 C +20 C 10 C +15 C +20 C Optymalna izolacyjność cieplna Przebieg izoterm w dużym stopniu zapobiega wykraplaniu się wilgoci. Oszklenie I-tec, technologia FIX-O-ROUND Sklejenie szyby z ramą okienną na całym obwodzie poprawia stabilność, izolację cieplną i dźwiękową, niezawodność działania i odporność na włamanie. Jasnoszare uszczelki Do okna KF 300 można dobrać jasnoszare lub czarne uszczelki.

42 Okna z PCV i PCV-alumINIum Kf 300 dimension+ Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego WP ŚOś ŚOś Opis systemu 5-komorowy profil z PCV z szybą przyklejoną na całym obwodzie i profilem wzmacniającym ościeżnicy ocynkowanym metodą Sendzimira Wewnątrz: w kolorze białym lub w 4 kolorach Decor Na zewnątrz: w kolorze białym lub z nakładką aluminiową we wszystkich kolorach RAL oraz w atrakcyjnych kolorach drewnopodobnych, ze strukturą metalizowaną, HF, HFM lub w kolorze stali szlachetnej Profil ościeżnicy o głębokości 80 mm w wersji z PCV-aluminium o głębokości 83 mm Profil skrzydła o głębokości od 76,5 87,5 mm w wersji z PCV-aluminium o głębokości od 79 90,5 mm 2 uszczelki w profilu skrzydła (uszczelka przylgowa i środkowa) w kolorze jasnoszarym Uszczelka przylgowa w ościeżnicy do wyboru w kolorze jasnoszarym lub czarnym Ościeżnica i słupki są łączone metodą zgrzewania doczołowego Grubość oszklenia skrzydła: 24, 32, 36, 40 i 44 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Materiały Wysokoudarowe, stabilizowane PCV bez związków ołowiu i kadmu (DIN 7748 cz. 1 i cz. 2) Nakładka aluminiowa powlekana proszkowo lub anodowana Wzmocnienie Profile stalowe w ościeżnicy, ocynkowane metodą Sendzimira Okucia Standardowo okucia całkowicie ukryte, na życzenie również okucia zewnętrzne Okucia rozwierane, rozwierano-uchylne i uchylne Zamek wieloryglowy Blokowana zasuwnica krawędziowa Zewnętrzne otwieracze naświetla górnego Drzwi przesuwne i składano-przesuwne Klasa bezpieczeństwa WK1 i WK2 Palność (DIN 4102) Trudnopalne Klasa materiału B1 Izolacyjność dźwiękowa (DIN 4109) db db db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm 10 Izoterma 0 Izoterma Gwarancja / kontrola jakości Wykonanie zgodne ze znakiem jakości RAL i normą DIN EN ISO 9001 Typy Okna 1-, 2- i 3-skrzydłowe Okna od 1- do 4-częściowych (standardowo) Okna z łukiem półkolistym, odcinkowym i koszowym Okna ukośne i trójkątne Klasa obciążenia Przepuszczalność szczelin, przepuszczalność powietrza: EN do klasy 4 Wodoszczelność: EN do klasy 9A Izolacyjność cieplna (EN ISO lub EN ) U w do 0,75 W/m 2 K Optymalny rozkład izoterm w dużym stopniu zapobiega skraplaniu się pary wodnej. +20 C 0 C 10 C Głębokie osadzenie szyby, wyjątkowo duża głębokość profili oraz technika bezpośredniego klejenia szyby przy oszkleniu SOLAR+ (U g = 0,7 W/m 2 K) pozwala na uzyskanie doskonałego współczynnika U w 0,97 W/m 2 K. A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com +20 C 10 C 03/12

43 home OKNA Z PCV-alumINIum KF 200 PASSioN Izolacyjność cieplna z seryjnym potrójnym oszkleniem SOLar+ (U g = 0,7 W/m 2 K) U w = 0,99 W/m 2 K Najlepsza izolacyjność cieplna U w do 0,81 W/m 2 K (z odpowiednim oszkleniem) Izolacyjność dźwiękowa do 45 db (z odpowiednim oszkleniem) Głębokość profilu 71 mm przy PCV-aluminium lub 68 mm przy PVC Mała szerokość profilu do 97 mm Potrójne uszczelnienie Czarne uszczelki w standardzie; na życzenie uszczelki w kolorze jasnoszarym Na życzenie okucia całkowicie ukryte Ozdobne zamki Fix-O-Round Zabezpieczenie podstawowe w standardzie Klasa odporności na włamanie WK1 i WK2 z certyfikatem (na życzenie) System 5-komorowy Zaczepy przykręcone do stali od określonej wielkości okna Technology Na życzenie ze skróconą nakładką aluminiową, pozwalającą na montaż korzystniejszy pod względem termoizolacji Potrójne uszczelnienie Trzy płaszczyzny uszczelnienia bez przerw na całym obwodzie zapewniają wysoką szczelność. Oszklenie I-tec, technologia FIX-O-ROUND Sklejenie szyby z ramą okienną na całym obwodzie poprawia stabilność, izolację cieplną i dźwiękową, niezawodność działania i odporność na włamanie. Wersja z PCV Oprócz wersji z PCV-aluminium z nakładką aluminiową we wszystkich kolorach Internorm dostępna jest również wersja klasyczna z PCV w kolorze białym.

44 OKNA Z PCV-alumINIum KF 200 PASSioN Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego Opis systemu 5-komorowy profil z PCV z szybą przyklejoną na całym obwodzie i profilem wzmacniającym ościeżnicy ocynkowanym metodą Sendzimira Wewnątrz: w kolorze białym lub w 4 kolorach Decor Na zewnątrz: w kolorze białym lub z nakładką aluminiową we wszystkich kolorach RAL oraz w atrakcyjnych kolorach drewnopodobnych, ze strukturą metalizowaną, HF, HFM lub w kolorze stali szlachetnej Profil ościeżnicy o głębokości 68 mm, w wersji z PCV-aluminium o głębokości 71 mm Profil skrzydła o głębokości 112,5 mm 2 uszczelki w profilu skrzydła (uszczelka przylgowa i środkowa) w kolorze jasnoszarym Uszczelka przylgowa w ościeżnicy do wyboru w kolorze jasnoszarym lub czarnym Ościeżnica i słupki są łączone metodą zgrzewania doczołowego Grubość oszklenia skrzydła: 24, 32, 36, 40 i 44 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Wykonanie zgodne ze znakiem jakości ral i normą DIN EN ISO 9001 Typy Okna 1-, 2- i 3-skrzydłowe Standardowo okna od 1- do 4-częściowych Okna ukośne i trójkątne Materiały Wysokoudarowe, stabilizowane PCV bez związków ołowiu i kadmu (DIN 7748 cz. 1 i cz. 2) Nakładka aluminiowa powlekana proszkowo lub anodowana Wzmocnienie Profile stalowe w ościeżnicy ocynkowane metodą Sendzimira Okucia Standardowo okucia zewnętrzne, na życzenie również okucia całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Zamek wieloryglowy Blokowana zasuwnica krawędziowa Zewnętrzne otwieracze naświetla górnego Drzwi przesuwne i składano-przesuwne Klasa bezpieczeństwa WK1 i WK2 Palność (DIN 4102) Trudnopalne Klasa materiału B1 Klasa obciążenia Przepuszczalność szczelin, przepuszczalność powietrza: EN do klasy 4 Wodoszczelność: EN do klasy 9A Izolacyjność cieplna (DIN EN ISO lub EN ) U w do 0,81 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db db db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm 10 Izoterma Optymalny rozkład izoterm w dużym stopniu zapobiega skraplaniu się pary wodnej. +20 C 0 C 10 C Głębokie osadzenie szyby, wyjątkowo duża głębokość profili oraz technika bezpośredniego klejenia szyby przy oszkleniu SOLAR+ (U g = 0,7 W/m 2 K) pozwala na uzyskanie doskonałego współczynnika U w 0,99 W/m 2 K. A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com 0 Izoterma Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com +20 C 10 C 03/12

45 home Drzwi wejściowe drewniano-aluminiowe Ht 400 selection Drzwi o konstrukcji płytowej będącej połączeniem drewna, aluminium i pianki termoizolacyjnej, z wkładkami ze sklejki i płyty fenolowej zapewniają nadzwyczajną stabilność mechaniczną nawet w najtrudniejszych warunkach atmosferycznych. Konstrukcja płytowa najwyższej klasy klimatycznej c/d/e klasa 3 Doskonała izolacyjność cieplna: U D = 0,73 W/m 2 K U D po zamontowaniu = 0,79 W/m 2 K U D z przeszkleniem = 0,86 W/m 2 K Z certyfikatem domu pasywnego 3-, 4- lub 5-szybowe oszklenie z dwiema powłokami i ramką dystansową ze stali szlachetnej lub ramką dystansową ISO zapewnia doskonałe parametry techniczne Każda szyba dostępna jest również w wersji ze szkła bezpiecznego Seryjne trzy zawiasy drzwiowe z regulacją w pionie oraz zamek wieloryglowy z okuciem zatrzaskowym. Konstrukcja skrzydła drzwi nawet w wersji podstawowej zapewnia klasę odporności na włamanie WK2. 8 serii modeli do realizacji najróżniejszych projektów architektonicznych Z certyfikatem komponentów do domów pasywnych Wersje kolorystyczne dopasowane do systemów okien drewniano-aluminiowych Internorm Potrójne uszczelnienie Odpowiednie połączenia z konstrukcją budynku w każdych warunkach Do domów pasywnych dostępne są wypełnione pianką profile specjalne o różnych wysokościach. Z certyfikatem domu pasywnego Dzięki profilom specjalnym odpornym na wrzącą wodę skrzydło drzwi zachowuje prosty kształt i szczelność również przy ekstremalnych różnicach temperatur. Odporność na włamanie Dzięki specjalnemu rozmieszczeniu różnych materiałów wielowarstwowa konstrukcja płytowa nadaje się do drzwi antywłamaniowych zgodnych z normą DIN V ENV 1627.

46 Drzwi wejściowe drewniano-aluminiowe Ht 400 selection Przekrój na dole 96 Przekrój z boku i na górze PP OKUCIA ANTYWŁamaNIOWE Masywny zamek wieloryglowy z okuciem zatrzaskowym zapewnia bezpieczeństwo podstawowe w klasie WK2. Opis systemu Drzwi wejściowe drewniano-aluminiowe wykonane z wielowarstwowej konstrukcji płytowej z rdzeniem izolacyjnym z pianki termoizolacyjnej. Profile ościeżnicy dopasowane do różnych systemów okien Internorm. Głębokość skrzydła drzwi 96 mm Głębokość ościeżnicy 93 mm 3-, 4- i 5-warstwowe oszklenie z powłokami termoizolacyjnymi i wypełnieniem gazem Oferta kolorów aluminium Internorm z zewnątrz, łącznie z kolorami RAL Wewnątrz kolory drewna Internorm, łącznie z kolorami RAL i NCS Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Typy 1-skrzydłowe drzwi wejściowe otwierane do wewnątrz z przyłączonymi naświetlami bocznymi i górnymi 1-skrzydłowe konstrukcje drzwi wejściowych otwieranych do wewnątrz ze stałymi naświetlami bocznymi i górnymi Materiały Wytłaczane profile aluminiowe i blachy, powlekane proszkowo lub anodowane Drewno i płyty drewniane z potrójnym uszlachetnieniem powierzchni w kolorach drewna Internorm Okucia 3 zawiasy drzwiowe z regulacją w pionie Zamek wieloryglowy z ryglem obrotowym Izolacyjność cieplna U D drzwi 0,73 W/m 2 K U D drzwi po zamontowaniu 0,79 W/m 2 K U D drzwi z oszkleniem 0,86 W/m 2 K Klasa obciążenia (DIN 18055) Klasa klimatyczna c/d i e wg DIN EN 1121/ , klasyfikacja wg DIN EN 12219/ klasa 3 (najwyższa klasa) Szczelność powietrzna wg DIN EN 1026 klasa 3 Ochrona antywłamaniowa WK2 wg DIN V ENV 1627 Certyfikat komponentów do domów pasywnych zgodny z wytycznymi Passivhausinstitut Darmstadt Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

47 home Drzwi wejściowe drewniano-aluminiowe Ht 300 selection 2 Drzwi o konstrukcji płytowej będącej połączeniem drewna, fenolu, pianki termoizolacyjnej i sklejki zapewniają nadzwyczajną stabilność mechaniczną nawet w najtrudniejszych warunkach atmosferycznych. Konstrukcja płytowa najwyższej klasy klimatycznej c/d/e klasa 3 Seryjne trzy zawiasy drzwiowe z regulacją w pionie oraz zamek wieloryglowy z okuciem zatrzaskowym. Konstrukcja skrzydła drzwi nawet w wersji podstawowej spełnia wymogi klasy odporności na włamanie WK2, a opcjonalnie możliwa jest również klasa WK3 Doskonała izolacyjność cieplna: U D = 0,74 W/m 2 K U D po zamontowaniu = 0,79 W/m 2 K U D z przeszkleniem = 0,86 W/m 2 K Z certyfikatem domu pasywnego 3-, 4- lub 5-szybowe oszklenie z dwoma powłokami i ramką dystansową ze stali szlachetnej lub Iso zapewnia doskonałe parametry techniczne Każda szyba dostępna jest również w wersji ze szkła bezpiecznego Pianka termoizolacyjna o wysokim współczynniku izolacji (pozbawiona związków fluorowodorowych) Z certyfikatem komponentów do domów pasywnych 7 serii modeli do realizacji najróżniejszych projektów architektonicznych Potrójne uszczelnienie Odpowiednie połączenia z konstrukcją budynku w każdych warunkach Do domów pasywnych dostępne są wypełnione pianką profile specjalne o różnych wysokościach. Z certyfikatem domu pasywnego Dzięki profilom specjalnym odpornym na wrzącą wodę skrzydło drzwi zachowuje prosty kształt i szczelność również przy ekstremalnych różnicach temperatur. Odporność na włamanie Dzięki specjalnemu rozmieszczeniu różnych materiałów wielowarstwowa konstrukcja płytowa nadaje się do drzwi antywłamaniowych zgodnych z normą DIN V ENV 1627.

48 Drzwi wejściowe drewniano-aluminiowe Ht 300 selection 2 Przekrój na dole Przekrój z boku i na górze PP OKUCIA ANTYWŁamaNIOWE Masywny zamek wieloryglowy z okuciem zatrzaskowym zapewnia bezpieczeństwo podstawowe w klasie WK2. Opis systemu Drzwi wejściowe o wysokiej izolacyjności cieplnej z powłoką po stronie wewnętrznej i zewnętrznej, wykonane z wielowarstwowej konstrukcji płytowej z rdzeniem izolacyjnym z pianki termoizolacyjnej (bez związków fluorowodorowych). Profile ościeżnicy dopasowane do różnych systemów okien Internorm. Głębokość płyty 96 mm Głębokość profilu ościeżnicy 85 i 93 mm 3-, 4- i 5-warstwowe oszklenie z powłokami termoizolacyjnymi i wypełnieniem gazem Oferta kolorów zewnętrznych i wewnętrznych Internorm łącznie z kolorami RAL Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Typy 1-skrzydłowe drzwi wejściowe otwierane do wewnątrz z przyłączonymi naświetlami bocznymi i górnymi 1-skrzydłowe konstrukcje drzwi wejściowych otwieranych do wewnątrz ze stałymi naświetlami bocznymi i górnymi Materiały Wytłaczane profile aluminiowe w ościeżnicy, powlekane proszkowo lub anodowane Skrzydło drzwi dostępne w kolorach standardowych Internorm i kolorach RAL Okucia 3 zawiasy drzwiowe z regulacją w pionie Zamek wieloryglowy z ryglem obrotowym Izolacyjność cieplna U D drzwi 0,73 W/m 2 K U D drzwi po zamontowaniu 0,79 W/m 2 K U D drzwi z oszkleniem 0,86 W/m 2 K Klasa obciążenia (DIN 18055) Klasa klimatyczna c/d i e wg DIN EN 1121/ , klasyfikacja wg DIN EN 12219/ klasa 3 (najwyższa klasa) Szczelność powietrzna wg DIN EN 1026 klasa 3 Ochrona antywłamaniowa WK2 wg DIN V ENV 1627 Certyfikat komponentów do domów pasywnych zgodny z wytycznymi Passivhausinstitut Darmstadt Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

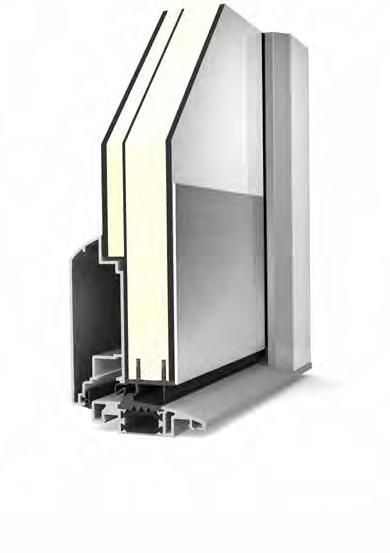

49 home AlumINIOwe drzwi wejściowe at 300 Seria najwyższej jakości drzwi aluminiowych w stylistyce Softline Budowa płytowa, od zewnątrz skrzydło płaskie, od wewnątrz profilowane i zaokrąglone Specjalne, eleganckie skrzydło drzwi z płyt o wysokiej jakości i trójwarstwowej, kompaktowej budowie, z wkładkami aluminiowymi po zewnętrznej i wewnętrznej stronie drzwi, zapewniającymi najwyższą stabilność mechaniczną i doskonałą izolacyjność cieplną 3-komorowe aluminiowe profile ościeżnicy z przegrodą termiczną w postaci przekładek z poliamidu oraz rdzeniem izolacyjnym z pianki Głębokość profilu 80 mm Specjalny, potrójny system uszczelniający z wysokiej jakości elastycznych uszczelek silikonowych uszczelki przylgowe na życzenie także w kolorze szarym Doskonała izolacyjność cieplna dzięki powlekanemu, wypełnionemu gazem potrójnemu oszkleniu o grubości 42 mm Niski (20 mm od posadki) 3-komorowy próg z przegrodą termiczną, z profilem podłogowym Zamek 5-ryglowy w standardzie Zawiasy drzwiowe regulowane w trzech płaszczyznach Szeroki wybór typów z naświetlami bocznymi i górnymi Możliwość realizacji różnorodnych projektów Na życzenie z listwą cokołową Design ze stali szlachetnej Innowacyjna technika Specjalne skrzydło drzwi z 3-warstwowej płyty o wysokiej jakości z wkładkami aluminiowymi po zewnętrznej i wewnętrznej stronie, zapewniającymi najwyższą stabilność mechaniczną i doskonałą izolacyjność cieplną. Przemyślane bezpieczeństwo Zamek 5-ryglowy w standardzie: jeden rygiel główny, dwa trzpienie zabezpieczające i dwa kły ryglujące udaremnią niemal każde włamanie. Listwa cokołowa ze stali szlachetnej Oprócz płaskich listew cokołowych dostępna jest również wersja Design, czyli profilowane listwy cokołowe.

50 AlumINIOwe drzwi wejściowe at 300 Przekrój pionowy (połączenie z podłogą) Przekrój poziomy Opcjonalna listwa cokołowa ze stali szlachetnej NA ZEWNĄTRZ NA ZEWNĄTRZ PGP Opis systemu Ościeżnica wykonana z izolowanego termicznie profilu aluminiowego z przekładkami z poliamidu wzmocnionego włóknem szkla nym i rdzeniem izolacyjnym z pianki. Skrzydło drzwi z masywnych płyt z tworzywa (konstrukcja 3-warstwowa z izolacją z pianki twardej) z profilem aluminiowym po stronie wewnętrznej. Głębokość ościeżnicy 80 mm, głębokość skrzydła 75 mm Potrójne uszczelnienie z uszczelką przylgową na całym obwodzie oraz połączeniem uszczelki środkowej i zewnętrznej. W obszarze podłogi stosuje się wysokiej jakości uszczelkę silikonową o profilu zamkniętym Oszklenie skrzydła drzwi z powlekanej szyby 3-warstwowej wypełnionej gazem (42 mm). Oszklenie naświetla stałego ze szkła izolacyjnego 24, 32 lub 36 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Certyfikat DIN EN ISO 9001 Typy 1-skrzydłowe drzwi otwierane do wewnątrz oraz konstrukcje drzwiowe z naświetlami bocznymi lub naświetlami górnymi Materiały Wytłaczane profile aluminiowe, powlekane proszkowo Płyty laminowane z lakierowaną powierzchnią, izolacja z pianki twardej wolnej od związków fluorowodorowych Okucia Zawiasy rozwierne z regulacją w 3 płaszczyznach Zamek wieloryglowy z ryglami trzpieniowymi i obrotowymi Izolacyjność cieplna wg świadectwa kontroli (obliczenia wg EN 10077) Dla obszaru ościeżnicy skrzydła uzyskuje się współczynnik U f wynoszący 1,7 W/m 2 K Przy drzwiach bez przeszklenia współczynnik U D wynosi 1,0 W/m 2 K Przy drzwiach z przeszkleniem (oszklenie 1,0) współczynnik U D wynosi 1,2 W/m 2 K Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm Przemyślane bezpieczeństwo Zamek 5-ryglowy: jeden rygiel główny, dwa trzpienie zabezpieczające i dwa kły ryglujące udaremnią niemal każde włamanie. A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

51 home AlumINIOwe drzwi wejściowe at 200 portal Seria wysokiej jakości drzwi aluminiowych w stylistyce Softline Drzwi o zaokrąglonych profilach 3-komorowe profile aluminiowe z przegrodą termiczną w postaci przekładek z poliamidu oraz rdzeniem izolacyjnym z pianki (współczynnik U f dla ościeżnicy i skrzydła = 1,9 W/m 2 K) Głębokość profilu 80 mm Potrójne uszczelnienie we wrębie drzwi i w obszarze progu 3-komorowy próg z przegrodą termiczną w postaci przekładek z poliamidu zapobiega oblodzeniu i powstawaniu mostków cieplnych Zamek 5-ryglowy w standardzie Zawiasy regulowane w trzech płaszczyznach Elementy oszklenia i panele o grubości 24, 30, 32 i 36 mm umożliwiają montaż szkła i paneli z bogatej oferty Internorm Niski (20 mm od posadki) 3-komorowy próg z przegrodą termiczną, z profilem podłogowym Szeroki wybór typów z naświetlami bocznymi i górnymi Wiele serii z elementami ozdobnymi do realizacji najróżniejszych projektów Szare uszczelki Można zamówić uszczelki przylgowe i uszczelki przyszybowe w kolorze szarym. Przemyślane bezpieczeństwo Zamek 5-ryglowy: jeden rygiel główny, dwa trzpienie zabezpieczające i dwa kły ryglujące udaremnią niemal każde włamanie. Listwa cokołowa ze stali szlachetnej Oprócz płaskich listew cokołowych dostępna jest również wersja Design, czyli profilowane listwy cokołowe.

52 AlumINIOwe drzwi wejściowe at 200 Przekrój pionowy (połączenie z podłogą) 78,5 Przekrój poziomy NA ZEWNĄTRZ 15,5 158, NA ZEWNĄTRZ 15.5 Przekrój słupka ruchomego (drzwi 2-skrzydłowe) 22 Podział Podział 22 PGP ,5 32, , NA ZEWNĄTRZ Opis systemu System aluminiowy izolowany termicznie z przekładkami z poliamidu wzmocnionego włóknem szklanym i rdzeniem izolacyjnym z pianki oraz wewnętrznym profilem aluminiowym. Głębokość profilu ościeżnicy i skrzydła 80 mm Potrójne uszczelnienie z uszczelką przylgową na całym obwodzie oraz połączeniem uszczelki środkowej i zewnętrznej. W obszarze podłogi stosuje się wysokiej jakości uszczelkę silikonową o profilu zamkniętym Grubość oszklenia: 24, 30, 32 i 36 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Oprócz bogatego wyboru kolorów dodatkowo dwukolorowa wersja profilu (wewnątrz biały, na zewnątrz wszystkie kolory RAL, 3 kolory o strukturze metalizowanej oraz 4 kolory drewnopodobne) Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Certyfikat DIN EN ISO 9001 Typy 1- lub 2-skrzydłowe drzwi otwierane do wewnątrz lub na zewnątrz oraz konstrukcje drzwiowe z naświetlami bocznymi i górnymi Materiały Wytłaczane profile aluminiowe, powlekane proszkowo lub anodowane Okucia Zawiasy rozwierne z regulacją w 3 płaszczyznach Zamek wieloryglowy z ryglami trzpieniowymi i obrotowymi Izolacyjność cieplna Z oszkleniem standardowym 1,1 uzyskuje się współczynnik U w elementu wynoszący 1,6 W/m 2 K (wg świadectwa kontroli) Przy kombinacji profilu ościeżnicy i skrzydła uzyskuje się współczynnik U f wynoszący 1,9 W/m 2 K (wg świadectwa kontroli) Izolacja dźwiękowa Z oszkleniem standardowym 4/16/4 uzyskana izolacyjność dźwiękowa wynosi 34 db (wg świadectwa kontroli) Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH / Centrala w Niemczech D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

53 ambiente OKNA ZespOLONE DREWNIANO-alumINIOwe HV 340 EDITION 4 Izolacyjność cieplna z seryjnym potrójnym oszkleniem (U g = 0,95 W/m 2 K) U w = 0,99 W/m 2 K Najlepsza izolacyjność cieplna przy niewielkim ciężarze U w do 0,63 W/m 2 K (z oszkleniem 3light) Izolacyjność dźwiękowa 44 db w wersji seryjnej, 45 db z odpowiednim oszkleniem Potrójne oszklenie izolacyjne w połączeniu z dodatkową szybą zewnętrzną dostępne jako elementu z certyfikatem do domu pasywnego Głębokość profilu 93 mm Zintegrowana między szybami a więc chroniona osłona przeciwsłoneczna oraz przed zaglądaniem z zewnątrz Dzięki zamontowaniu między szybami żaluzji, plisy lub plisy Duette ochrona przed uszkodzeniami i wpływami atmosferycznymi. Bezgłośna obsługa, możliwość napędu elektrycznego z wykorzystaniem energii słonecznej Okucia całkowicie ukryte Ozdobne zamki Pianka termoizolacyjna o wysokim współczynniku izolacji (pozbawiona związków fluorowodorowych) Dwie wersje wzornictwa skrzydła (Premium lub Softline) Odwodnienie widoczne albo ukryte Potrójne uszczelnienie Zjawiska fizyczne mogą w określonych warunkach klimatycznych sprawiać, że dochodzi do kondensacji wilgoci na zewnętrznej szybie od strony przestrzeni międzyszybowej, czyli w miejscu, gdzie znajduje się osłona przeciwsłoneczna. Poczwórna ochrona Ochrona przed ciepłem, hałasem, słońcem oraz zaglądaniem z zewnątrz wszystko w jednym oknie. Nie są konieczne żadne rozwiązania budowlane ani dodatkowy montaż systemów przeciwsłonecznych. Wersja z certyfikatem 3-warstwowe oszklenie w połączeniu z dodatkową szybą zewnętrzną spełnia wymogi Instytutu Passivhausinstitut Darmstadt. Element z certyfikatem do domu pasywnego HV 340 dostępny w wersji z certyfikatem Passivhausinstitut Darmstadt (PHI).

54 OKNA ZespOLONE DREWNIANO-alumINIOwe HV 340 EDITION 4 Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego ŚO ŚO WS - sk. bierne WP 4 WS - sk. czynne ZSN - sk. czynne 13 ZSN - sk. bierne Stylistyka profili Profilowanie jest identyczne na całym obwodzie Dostępne w wersji Premium i Softline Opis systemu Izolowany system okien zespolonych drewniano-aluminiowych z pianką termoizolacyjną, z wewnętrzną osłoną przeciwsłoneczną i przed zaglądaniem Wewnątrz: drewno świerkowe / modrzewiowe, klejone 3-warstwowo, potrójne uszlachetnienie powierzchni w 11 kolorach standardowych, dostępne wszystkie kolory RAL Kolory anodowane, RAL, farby strukturalne, metalizowane i kolory drewnopodobne o wysokiej odporności na warunki pogodowe są dostępne na zewnętrznej powierzchni aluminiowej Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Znak jakości A Kontrole zewnętrzne Certyfikat DIN EN ISO 9001 Typy Okna 1-, 2- i 3-skrzydłowe Konstrukcje od 1- do 6-częściowych Elementy stałe (bez żaluzji) Drzwi z progiem Materiały Klejone kantówki z drewna świerkowego i modrzewiowego Profile aluminiowe powlekane proszkowo Ekstrudowana pianka termoizolacyjna, pozbawiona związków fluorowodorowych Profile uszczelniające EPDM i Q-LON Okucia Standardowo całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Zewnętrzne otwieracze naświetla górnego Okucia antywłamaniowe Zgodność systemu z normami Wodoszczelność ÖNorM EN 1027 do klasy A9 Przepuszczalność powietrza ÖNorM EN 1026 do klasy 4 Odporność na obciążenie wiatrem ÖNorM EN do klasy C5 Odporność na wielokrotne otwieranie i zamykanie ÖNorM EN 1191 klasa B4 Izolacyjność cieplna Z oszkleniem standardowym (4//6/14g/b4 Internorm light) U w = 0,99/0,92 W/m 2 K Z oszkleniem standardowym (4//6/14g/b4 Internorm light) i zamkniętą plisą Duette U w = 0,81 W/m 2 K Jako element z certyfikatem do domu pasywnego (6/4b/8/4/8/b4) U w = 0,72/0,69/0,63 W/m 2 K Izolacja dźwiękowa z oszkleniem standardowym (4//6/14g/b4 Internorm light) 44 db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

55 ambiente OKNA DREWNIANO-alumINIOwe HF 300 EDITION Na życzenie od wewnątrz skrzydło kanciaste przy grubości oszklenia 48 mm (w pozostałych przypadkach z listwą przyszybową) Seryjnie potrójne oszklenie SOLar+ zapewnia optymalną efektywność energetyczną Izolacyjność cieplna z seryjnym potrójnym oszkleniem SOLar+ (U g = 0,7 W/m 2 K) U w = 0,86 W/m 2 K Dostępne także z oszkleniem 48 mm (U g = 0,5 W/m 2 K bez kryptonu) w najlepszej relacji ceny do jakości Najlepsza izolacyjność cieplna U w do 0,69 W/m 2 K (z odpowiednim oszkleniem) Izolacyjność dźwiękowa do 46 db Głębokość profilu 93 mm Pianka termoizolacyjna o wysokim współczynniku termo izolacji (bez związków fluorowodorowych) Okucia całkowicie ukryte Klasa odporności na włamanie do WK2 Zabezpieczenie podstawowe w standardzie Dwie wersje wzornictwa skrzydła (Premium lub Softline) Odwodnienie widoczne albo ukryte Potrójne uszczelnienie Na życzenie dostępne też z dodatkową pianką termoizolacyjną jako element z certyfikatem Passivhausinstitut Darmstadt Konstrukcja zespolona drewniano-aluminiowa z pianką termoizolacyjną do okien o wysokiej izolacyjności z optymalną ochroną przed czynnikami atmosferycznymi i ciepłą powierzchnią drewnianą od wewnątrz. System jest chroniony kilkoma patentami Internorm i charakteryzuje się izolacyjnością cieplną odpowiednią do budownictwa niskoenergetycznego i pasywnego. Dostępne są okna, drzwi balkonowe, konstrukcje specjalne, elementy z progami, konstrukcje wieloczęściowe, naświetla górne oraz elementy uchylne z okuciami całkowicie ukrytymi. Ponadto w systemie HF 300 możliwe są też drzwi przesuwne i elementy stałe. 10 Izoterma +20 C 0 Izoterma 10 C 10 C 0 C +5 C +10 C +15 C +20 C Optymalny przebieg izoterm Pianka termoizolacyjna o wysokim współczynniku termoizolacji zapewnia doskonałą izolację cieplną i optymalny przebieg izoterm. Zapobiega to w dużym stopniu wykraplaniu się wilgoci. Idealne oszklenie W systemie HF 300 możliwe jest w zależności od wymagań oszklenie o grubości od 24 do 48 mm. Genialny system oszklenia Sklejone z drewnianą ramą szyby zapewniają dobrą statykę oraz wysoką odporność na skręcanie.

56 OKNA DREWNIANO-alumINIOwe HF 300 EDITION Przekrój pionowy ŚO C 10 C +20 C +15 C +10 C +5 C 0 C 10 C Budowa szkła 36 mm 4b/12g/4/12g/b4 Argon/aluminium U g = 0,7 W/m 2 K ti = +20 C ta = 10 C Przebieg temperatur obliczony z WINISO Uf *) Ościeżnica 0,86 W/m 2 K Ug **) Szkło 0,70 W/m 2 K ψ g *) Współczynnik mostków cieplnych 0,049 W/mK U w ***) Okno 0,86 W/m 2 K *) Wartości wg DIN ON EN 10077; obliczone przez Passivhausinstitut Darmstadt **) Wartości wg EN ***) Okno standardowe 1,23/1,48; badanie TU-Graz wg EN ISO : Opis systemu Izolowana konstrukcja zespolona drewniano-aluminiowa Rama drewniana z podwójnym połączeniem czopowym Profile aluminiowe ścięte ukośnie, usztyw nione kątownikami z PCV i aluminium oraz sklejone na całej powierzchni Kolory anodowane, RAL, farby strukturalne, metalizowane i kolory drewnopodobne o wysokiej odporności na warunki pogodowe są dostępne na zewnętrznej powierzchni aluminiowej 11 standardowych kolorów drewna od wewnątrz dostępne są kolory RAL i NCS 3 płaszczyzny uszczelnienia z uszczelek EPDM i Q-LON na całym obwodzie Grubości oszklenia i paneli 24, 32, 36, 42 i 48 mm Szyby przyklejone na obwodzie i uszczelnione przezroczystym silikonem Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Znak jakości A Kontrole zewnętrzne Certyfikat DIN EN ISO 9001 Izolacyjność cieplna (EN ISO : ) Do U w = 0,69 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db Materiały Klejone kantówki z drewna świerkowego i modrzewiowego Profile aluminiowe powlekane proszkowo Ekstrudowana pianka termoizolacyjna, pozbawiona związków fluorowodorowych Profile uszczelniające EPDM i Q-LON Typy Okna 1-, 2- i 3-skrzydłowe Konstrukcje od 1- do 6-częściowych Elementy przesuwne i drzwi przesuwne Okna z łukiem półkolistym i odcinkowym Okna ukośne i trójkątne Okucia Standardowo całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Drzwi z zamkiem Zewnętrzne otwieracze naświetla górnego Elementy przesuwne i drzwi przesuwne Okucia antywłamaniowe Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Klasa obciążenia (DIN 18055) Przepuszczalność szczelin i przepuszczalność powietrza DIN EN 12207: do klasy 4 Wodoszczelność DIN EN 12208: do klasy 9A Obciążenie wiatrem DIN EN 12210: do klasy C5 Obciążenia mechaniczne EN 12400: do klasy 4 Właściwości mechaniczne DIN EN 13115: do klasy 4 Okucia ral-rg 607/3: klasa 2 Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

57 ambiente Okna zespolone z PCV/alumINIum KV 340 dimension 4 Izolacyjność cieplna z seryjnym potrójnym oszkleniem (U g = 0,95 W/m 2 K) U w = 1,1 W/m 2 K Najlepsza izolacyjność cieplna przy niewielkim ciężarze U w do 0,79 W/m 2 K (z oszkleniem 3light) Izolacyjność dźwiękowa do 44 db (z odpowiednim oszkleniem) Głębokość profilu 83 mm Mała szerokość profilu do 92 mm Dzięki specjalnej konstrukcji zespolonej między szybami można zamontować osłonę przeciwsłoneczną i przed zaglądaniem Zintegrowana między szybami a więc chroniona osłona przeciwsłoneczna oraz przed zaglądaniem z zewnątrz Potrójne uszczelnienie Uszczelki jasnoszare lub czarne Okucia całkowicie ukryte Ozdobne zamki TECHNologia Fix-O-Round Dwie wersje wzornictwa skrzydła (Premium lub Softline) Odwodnienie widoczne albo ukryte System 5-komorowy Zaczepy przykręcone do stali od określonej wielkości okna Technology Zjawiska fizyczne mogą w określonych warunkach klimatycznych sprawiać, że dochodzi do kondensacji wilgoci na zewnętrznej szybie od strony przestrzeni międzyszybowej, czyli w miejscu, gdzie znajduje się osłona przeciwsłoneczna. Stylistyka Softline Harmonia, estetyka i doskonałość oto efekt zaokrąglenia wszystkich widocz nych krawędzi. Ten sprawdzony w milionach egzemplarzy wzór pasuje wszędzie. Wersja z certyfikatem Ościeżnica z połączonych materiałów wypełniona pianką o wysokiej termoizolacyjności (wolną od związków fluorowodorowych) ze wzmocnieniem izolowanym termicznie. Zacienienie I-tec Na życzenie dostępna jest energetycznie niezależna żaluzja fotowoltaiczna, plisa lub plisa Duette. Niezależne zasilanie za pomocą wbudowanego modułu fotowoltaicznego, bez skomplikowanego montażu, sterowanie przez dwukierunkowe łącze radiowe.

58 Okna zespolone z PCV/alumINIum KV 340 dimension 4 Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego Opis systemu 5-komorowe profile z PCV ze wzmocnieniem stalowym ościeżnicy ocynkowanym metodą Sendzimira Wewnątrz: w kolorze białym lub 4 kolorach Decor Z zewnątrz: dostępne z nakładką aluminiową we wszystkich kolorach RAL oraz w atrakcyjnych kolorach drewnopodobnych, ze strukturą metalizowaną, HF, HFM lub w kolorze stali szlachetnej Profil ościeżnicy o głębokości 83 mm Profil skrzydła o głębokości 106,5 mm 2 uszczelki w profilu skrzydła (uszczelka przylgowa i środkowa) w kolorze jasnoszarym Uszczelka przylgowa w ościeżnicy Ościeżnica i słupki są łączone metodą zgrzewania doczołowego Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Zarządzanie jakością spełnia wymagania normy DIN EN ISO 9001 Typy Konstrukcje okien 1-, 2-, 3- i wieloczęściowych Standardowo okna od 1- do 4-częściowych Bogata oferta akcesoriów Materiały Wysokoudarowe, stabilizowane PCV bez związków ołowiu i kadmu (DIN 7748 cz. 1 i cz. 2) Nakładka aluminiowa powlekana proszkowo lub anodowana Wzmocnienie Profile stalowe w ościeżnicy ocynkowane metodą Sendzimira Okucia Standardowo okucia całkowicie ukryte, na życzenie również okucia zewnętrzne Okucia rozwierane, rozwierano-uchylne i uchylne Zewnętrzne otwieracze naświetla górnego Palność (DIN 4102) Trudnopalne Klasa materiału B1 Klasa obciążenia Przepuszczalność szczelin, przepuszczalność powietrza: EN do klasy 4 Wodoszczelność: EN do klasy 9A Izolacyjność cieplna (EN ISO lub EN ) Z oszkleniem standardowym (4//6/14g/b4 Internorm light) U w = 1,1 W/m 2 K Z ramką dystansową ze stali szlachetnej U w = 1,0 W/m 2 K U w do 0,79 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm 10 Izoterma +20 C 0 C 10 C Głębokie osadzenie szyby, wyjątkowo duża głębokość profili oraz technika bezpośredniego klejenia szyby przy oszkleniu light (U g = 0,95 W/m 2 K) pozwala na uzyskanie współczynnika U w wynoszącego 1,1 W/m 2 K (1,0 W/m 2 K*). * z ramką dystansową ze stali szlachetnej A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com +20 C 0 Izoterma 10 C Optymalny rozkład izoterm w dużym stopniu zapobiega skraplaniu się pary wodnej. 03/12

59 ambiente Okna z PCV i PCV-ALUMINIUM Kf 300 dimension+ Izolacyjność cieplna z seryjnym potrójnym oszkleniem SOLar+ (U g = 0,7 W/m 2 K) U w = 0,97 W/m 2 K Najlepsza izolacyjność cieplna U w do 0,75 W/m 2 K (z odpowiednim oszkleniem) Izolacyjność dźwiękowa do 46 db (z odpowiednim oszkleniem) Głębokość profilu 80 mm Mała szerokość profilu do 87 mm Potrójne uszczelnienie Uszczelka przylgowa ościeżnicy w kolorze jasnoszarym lub czarnym Okucia całkowicie ukryte Odwodnienie widoczne albo ukryte Dwie wersje wzornictwa skrzydła (Premium lub Softline) TECHNologia Fix-O-Round Klasa odporności na włamanie WK1 i WK2 z certyfikatem (na życzenie) Zabezpieczenie podstawowe w standardzie System 5-komorowy Zaczepy przykręcone do stali od określonej wielkości okna Technology Na życzenie z częściową osłoną ościeżnicy, pozwalającą na montaż korzystniejszy pod względem termoizolacji Dostępne również ościeżnice o głębokości profilu 71 mm (PCV-aluminium) lub 68 mm (PCV) 10 Izoterma 0 Izoterma 10 C 0 C +5 C +10 C +20 C 10 C +15 C +20 C Optymalna izolacyjność cieplna Przebieg izoterm w dużym stopniu zapobiega wykraplaniu się wilgoci. Oszklenie I-tec, technologia FIX-O-ROUND Sklejenie szyby z ramą okienną na całym obwodzie poprawia stabilność, izolację cieplną i dźwiękową, niezawodność działania i odporność na włamanie. Jasnoszare uszczelki Do okna KF 300 można dobrać jasnoszare lub czarne uszczelki.

60 Okna z PCV i PCV-alumINIum Kf 300 dimension+ Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego Opis systemu 5-komorowy profil z PCV z szybą przyklejoną na całym obwodzie i profilem wzmacniającym ościeżnicy ocynkowanym metodą Sendzimira Wewnątrz: w kolorze białym lub w 4 kolorach Decor Na zewnątrz: w kolorze białym lub z nakładką aluminiową we wszystkich kolorach RAL oraz w atrakcyjnych kolorach drewnopodobnych, ze strukturą metalizowaną, HF, HFM lub w kolorze stali szlachetnej Profil ościeżnicy o głębokości 80 mm w wersji z PCV-aluminium o głębokości 83 mm Profil skrzydła o głębokości od 76,5 87,5 mm w wersji z PCV-aluminium o głębokości od 79 90,5 mm 2 uszczelki w profilu skrzydła (uszczelka przylgowa i środkowa) w kolorze jasnoszarym Uszczelka przylgowa w ościeżnicy do wyboru w kolorze jasnoszarym lub czarnym Ościeżnica i słupki są łączone metodą zgrzewania doczołowego Grubość oszklenia skrzydła: 24, 32, 36, 40 i 44 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Wykonanie zgodne ze znakiem jakości ral i normą DIN EN ISO 9001 Typy Okna 1-, 2- i 3-skrzydłowe Okna od 1- do 4-częściowych (standardowo) Okna z łukiem półkolistym, odcinkowym i koszowym Okna ukośne i trójkątne Materiały Wysokoudarowe, stabilizowane PCV bez związków ołowiu i kadmu (DIN 7748 cz. 1 i cz. 2) Nakładka aluminiowa powlekana proszkowo lub anodowana Wzmocnienie Profile stalowe w ościeżnicy, ocynkowane metodą Sendzimira Okucia Standardowo okucia całkowicie ukryte, na życzenie również okucia zewnętrzne Okucia rozwierane, rozwierano-uchylne i uchylne Zamek wieloryglowy Blokowana zasuwnica krawędziowa Zewnętrzne otwieracze naświetla górnego Drzwi przesuwne i składano-przesuwne Klasa bezpieczeństwa WK1 i WK2 Palność (DIN 4102) Trudnopalne Klasa materiału B1 Klasa obciążenia Przepuszczalność szczelin, przepuszczalność powietrza: EN do klasy 4 Wodoszczelność: EN do klasy 9A Izolacyjność cieplna (EN ISO lub EN ) U w do 0,75 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db db db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm 10 Izoterma +20 C 0 C 10 C Głębokie osadzenie szyby, wyjątkowo duża głębokość profili oraz technika bezpośredniego klejenia szyby przy oszkleniu SOLAR+ (U g = 0,7 W/m 2 K) pozwala na uzyskanie doskonałego współczynnika U w 0,97 W/m 2 K. A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com 0 Izoterma Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com +20 C 10 C Optymalny rozkład izoterm w dużym stopniu zapobiega skraplaniu się pary wodnej. 03/12

61 ambiente OKNA Z PCV-alumINIum KF 200 PASSioN Izolacyjność cieplna z seryjnym potrójnym oszkleniem SOLar+ (U g = 0,7 W/m 2 K) U w = 0,99 W/m 2 K Najlepsza izolacyjność cieplna U w do 0,81 W/m 2 K (z odpowiednim oszkleniem) Izolacyjność dźwiękowa do 45 db (z odpowiednim oszkleniem) Głębokość profilu 71 mm przy PCV-aluminium lub 68 mm przy PVC Mała szerokość profilu do 97 mm Potrójne uszczelnienie Czarne uszczelki w standardzie; na życzenie uszczelki w kolorze jasnoszarym Na życzenie okucia całkowicie ukryte Ozdobne zamki Fix-O-Round Widoczne odwodnienie Klasa odporności na włamanie WK1 i WK2 z certyfikatem (na życzenie) Zabezpieczenie podstawowe w standardzie System 5-komorowy Zaczepy przykręcone do stali od określonej wielkości okna I- te c Ve rglasung Technology Na życzenie ze skróconą nakładką aluminiową, pozwalającą na montaż korzystniejszy pod względem termoizolacji Stylistyka Softline Harmonia, estetyka i doskonałość oto efekt zaokrąglenia wszystkich widocz nych krawędzi. Ten sprawdzony w milionach egzemplarzy wzór pasuje wszędzie. Oszklenie I-tec, technologia FIX-O-ROUND Sklejenie szyby z ramą okienną na całym obwodzie poprawia stabilność, izolację cieplną i dźwiękową, niezawodność działania i odporność na włamanie. Wersja Prestige Oprócz wersji z PCV-aluminium i wersji Decor system KF 200 jest również dostępny jako połączenie wersji z PCValuminium i Decor, czyli na zewnątrz z nakładką aluminiową, a w wewnątrz z okleiną Decor (w czterech kolorach).

62 OKNA Z PCV-alumINIum KF 200 PASSioN Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego WP ŚOś ŚOś Opis systemu 5-komorowy profil z PCV z szybą przyklejoną na całym obwodzie i profilem wzmacniającym ościeżnicy ocynkowanym metodą Sendzimira Wewnątrz: w kolorze białym lub w 4 kolorach Decor Na zewnątrz: w kolorze białym lub z nakładką aluminiową we wszystkich kolorach RAL oraz w atrakcyjnych kolorach drewnopodobnych, ze strukturą metalizowaną, HF, HFM lub w kolorze stali szlachetnej Profil ościeżnicy o głębokości 68 mm, w wersji z PCV-aluminium o głębokości 71 mm Profil skrzydła o głębokości 112,5 mm 2 uszczelki w profilu skrzydła (uszczelka przylgowa i środkowa) w kolorze jasnoszarym Uszczelka przylgowa w ościeżnicy do wyboru w kolorze jasnoszarym lub czarnym Ościeżnica i słupki są łączone metodą zgrzewania doczołowego Grubość oszklenia skrzydła: 24, 32, 36, 40 i 44 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Wykonanie zgodne ze znakiem jakości ral i normą DIN EN ISO 9001 Typy Okna 1-, 2- i 3-skrzydłowe Standardowo okna od 1- do 4-częściowych Okna ukośne i trójkątne Materiały Wysokoudarowe, stabilizowane PCV bez związków ołowiu i kadmu (DIN 7748 cz. 1 i cz. 2) Nakładka aluminiowa powlekana proszkowo lub anodowana Wzmocnienie Profile stalowe w ościeżnicy ocynkowane metodą Sendzimira Okucia Standardowo okucia zewnętrzne, na życzenie również okucia całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Zamek wieloryglowy Blokowana zasuwnica krawędziowa Zewnętrzne otwieracze naświetla górnego Drzwi przesuwne i składano-przesuwne Klasa bezpieczeństwa WK1 i WK2 Palność (DIN 4102) Trudnopalne Klasa materiału B1 Klasa obciążenia Przepuszczalność szczelin, przepuszczalność powietrza: EN do klasy 4 Wodoszczelność: EN do klasy 9A Izolacyjność cieplna (DIN EN ISO lub EN ) U w do 0,81 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db db db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm 10 Izoterma +20 C 0 C 10 C Głębokie osadzenie szyby, wyjątkowo duża głębokość profili oraz technika bezpośredniego klejenia szyby przy oszkleniu SOLAR+ (U g = 0,7 W/m 2 K) pozwala na uzyskanie doskonałego współczynnika U w 0,99 W/m 2 K. A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com 0 Izoterma Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com +20 C 10 C Optymalny rozkład izoterm w dużym stopniu zapobiega skraplaniu się pary wodnej. 03/12

63 ambiente OKIENNICE ALUMINIOwe P 15 Biały panel z blachą ozdobną Kolor HM605 P 01 Gładki panel Kolor HM803 P 51 Panel z lamelami Kolor HDH 14 P 35 Panel i ramka ze szprosów Kolor HM716 P 45 Wersja dwukolorowa Panel HM735 Blacha ozdobna i ramka ze szprosów HM704 P 25 Panel z ramką ze szprosów Kolor HM304 Zaproszenie do zabawy kształtem i kolorem Okiennice z aluminium są najbardziej estetycznym tłem do eleganckich okien. Aluminium zapewnia maksymalną stabilność mechaniczną i trwałość. Powierzchnie powlekane proszkowo można wykonać we wszystkich możliwych kolorach z palety RAL oraz w atrakcyjnych kolorach drewnopodobnych i ze strukturą metalizowaną. Powierzchnie takie są niezmiernie łatwe do utrzymania w czystości. Dodatkowo okiennice można nabyć z opaską ze zintegrowaną moskitierą zwijaną. Okiennice Oprócz wariantów standardowych z lamelami istnieje szereg możliwości kształtowania ich wyglądu poprzez wbudowanie różnych paneli. Zastosowanie ramek ze szprosów oraz blach ozdobnych pozwala na wykonanie okiennic na miarę i to w dowolnym kolorze.

64 OKIENNICE ALUMINIOwe Przekrój boczny Montaż ościeżnicy okiennicy na oknie z PCV Przekrój boczny Montaż opaski okiennicy na oknie z PCV Wymiar zewnętrzny ościeżnicy Głębokość ościeża Profil skrzydła Zamawiana szerokość Wymiar Y Światło ościeżnicy Przekrój na dole Montaż opaski okiennicy na oknie z PCV Przekrój boczny Obszar słupka ruchomego Wymiar X Profil skrzydła Światło ościeżnicy Wymiar zewnętrzny ośc Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Certyfikat DIN EN ISO 9001 Typy Okiennice 1-, 2-, 3- i 4-skrzydłowe Lamele: stałe, regulowane lub regulowane z uszczelką Panele ozdobne Sposoby montażu: na opasce, na ościeżnicy, na murze Materiały Wytłaczane profile aluminiowe, powlekane proszkowo Okucia Okucia komfortowe do okiennic ROTO Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH / Centrala w Niemczech D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

65 ambiente Drzwi wejściowe drewniano-aluminiowe Ht 400 selection Drzwi o konstrukcji płytowej będącej połączeniem drewna, aluminium i pianki termoizolacyjnej, z wkładkami ze sklejki i płyty fenolowej zapewniają nadzwyczajną stabilność mechaniczną nawet w najtrudniejszych warunkach atmosferycznych. Konstrukcja płytowa najwyższej klasy klimatycznej c/d/e klasa 3 Doskonała izolacyjność cieplna: U D = 0,73 W/m 2 K U D po zamontowaniu = 0,79 W/m 2 K U D z przeszkleniem = 0,86 W/m 2 K Z certyfikatem domu pasywnego 3-, 4- lub 5-szybowe oszklenie z dwoma powłokami i ramką dystansową ze stali szlachetnej lub Iso zapewnia doskonałe parametry techniczne Każda szyba dostępna jest również w wersji ze szkła bezpiecznego Seryjne trzy zawiasy drzwiowe z regulacją w pionie oraz zamek wieloryglowy z okuciem zatrzaskowym. Konstrukcja skrzydła drzwi nawet w wersji podstawowej zapewnia klasę odporności na włamanie WK2. 8 serii modeli do realizacji najróżniejszych projektów architektonicznych Z certyfikatem komponentów do domów pasywnych Wersje kolorystyczne dopasowane do systemów okien drewniano-aluminiowych Internorm Potrójne uszczelnienie Odpowiednie połączenia z konstrukcją budynku w każdych warunkach Do domów pasywnych dostępne są wypełnione pianką profile specjalne o różnych wysokościach. Z certyfikatem domu pasywnego Dzięki profilom specjalnym odpornym na wrzącą wodę skrzydło drzwi zachowuje prosty kształt i szczelność również przy ekstremalnych różnicach temperatur. Odporność na włamanie Dzięki specjalnemu rozmieszczeniu różnych materiałów wielowarstwowa konstrukcja płytowa nadaje się do drzwi antywłamaniowych zgodnych z normą DIN V ENV 1627.

66 Drzwi wejściowe drewniano-aluminiowe Ht 400 selection Przekrój na dole 96 Przekrój z boku i na górze PP OKUCIA ANTYWŁamaNIOWE Masywny zamek wieloryglowy z okuciem zatrzaskowym zapewnia bezpieczeństwo podstawowe w klasie WK2. Opis systemu Drzwi wejściowe drewniano-aluminiowe o wielowarstwowej konstrukcji płytowej z rdzeniem izolacyjnym z pianki termoizolacyjnej (bez związków fluorowodorowych). Profile ościeżnicy dopasowane do różnych systemów okien Internorm. Głębokość skrzydła drzwi 96 mm Głębokość ościeżnicy 93 mm 3-, 4- i 5-warstwowe oszklenie z powłokami termoizolacyjnymi i wypełnieniem gazem Oferta kolorów aluminium Internorm z zewnątrz, łącznie z kolorami RAL Wewnątrz kolory drewna Internorm, łącznie z kolorami RAL i NCS Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Typy 1-skrzydłowe drzwi wejściowe otwierane do wewnątrz z przyłączonymi naświetlami bocznymi i górnymi 1-skrzydłowe konstrukcje drzwi wejściowych otwieranych do wewnątrz ze stałymi naświetlami bocznymi i górnymi Materiały Wytłaczane profile aluminiowe i blachy, powlekane proszkowo lub anodowane Drewno i płyty drewniane z potrójnym uszlachetnieniem powierzchni w kolorach drewna Internorm Okucia 3 zawiasy drzwiowe z regulacją w pionie Zamek wieloryglowy z ryglami obrotowymi Izolacyjność cieplna U D drzwi 0,73 W/m 2 K U D drzwi po zamontowaniu 0,79 W/m 2 K U D drzwi z oszkleniem 0,86 W/m 2 K Klasa obciążenia (DIN 18055) Klasa klimatyczna c/d i e wg DIN EN 1121/ , klasyfikacja wg DIN EN 12219/ klasa 3 (najwyższa klasa) Szczelność powietrzna wg DIN EN 1026 klasa 3 Ochrona antywłamaniowa WK2 wg DIN V ENV 1627 Certyfikat komponentów do domów pasywnych zgodny z wytycznymi Passivhausinstitut Darmstadt Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

67 ambiente Drzwi wejściowe drewniano-aluminiowe Ht 300 selection 2 Drzwi o konstrukcji płytowej będącej połączeniem drewna, fenolu, pianki termoizolacyjnej i sklejki zapewniają nadzwyczajną stabilność mechaniczną nawet w najtrudniejszych warunkach atmosferycznych. Konstrukcja płytowa najwyższej klasy klimatycznej c/d/e klasa 3 Seryjne trzy zawiasy drzwiowe z regulacją w pionie oraz zamek wieloryglowy z okuciem zatrzaskowym. Konstrukcja skrzydła drzwi nawet w wersji podstawowej spełnia wymogi klasy odporności na włamanie WK2, a opcjonalnie możliwa jest również klasa WK3 Doskonała izolacyjność cieplna: U D = 0,74 W/m 2 K U D po zamontowaniu = 0,79 W/m 2 K U D z przeszkleniem = 0,86 W/m 2 K Z certyfikatem domu pasywnego 3-, 4- lub 5-szybowe oszklenie z dwoma powłokami i ramką dystansową ze stali szlachetnej lub Iso zapewnia doskonałe parametry techniczne Każda szyba dostępna jest również w wersji ze szkła bezpiecznego Pianka termoizolacyjna o wysokim współczynniku izolacji (pozbawiona związków fluorowodorowych) Z certyfikatem komponentów do domów pasywnych 7 serii modeli do realizacji najróżniejszych projektów architektonicznych Potrójne uszczelnienie Odpowiednie połączenia z konstrukcją budynku w każdych warunkach Do domów pasywnych dostępne są wypełnione pianką profile specjalne o różnych wysokościach. Z certyfikatem domu pasywnego Dzięki profilom specjalnym odpornym na wrzącą wodę skrzydło drzwi zachowuje prosty kształt i szczelność również przy ekstremalnych różnicach temperatur. Odporność na włamanie Dzięki specjalnemu rozmieszczeniu różnych materiałów wielowarstwowa konstrukcja płytowa nadaje się do drzwi antywłamaniowych zgodnych z normą DIN V ENV 1627.

68 Drzwi wejściowe drewniano-aluminiowe Ht 300 selection 2 Przekrój na dole 96 Przekrój z boku i na górze PP OKUCIA ANTYWŁamaNIOWE Masywny zamek wieloryglowy z okuciem zatrzaskowym zapewnia bezpieczeństwo podstawowe w klasie WK2. Opis systemu Drzwi wejściowe o wysokiej izolacyjności cieplnej z powłoką po stronie wewnętrznej i zewnętrznej, wykonane z wielowarstwowej konstrukcji płytowej z rdzeniem izolacyjnym z pianki termoizolacyjnej (bez związków fluorowodorowych). Profile ościeżnicy dopasowane do różnych systemów okien Internorm. Głębokość skrzydła drzwi 96 mm Głębokość ościeżnicy 93 mm 3-, 4- i 5-warstwowe oszklenie z powłokami termoizolacyjnymi i wypełnieniem gazem Oferta kolorów zewnętrznych i wewnętrznych Internorm łącznie z kolorami RAL Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Typy 1-skrzydłowe drzwi wejściowe otwierane do wewnątrz z przyłączonymi naświetlami bocznymi i górnymi 1-skrzydłowe konstrukcje drzwi wejściowych otwieranych do wewnątrz ze stałymi naświetlami bocznymi i górnymi Materiały Wytłaczane profile aluminiowe w ościeżnicy, powlekane proszkowo lub anodowane Skrzydło drzwi dostępne w kolorach standardowych Internorm i kolorach RAL Okucia 3 zawiasy drzwiowe z regulacją w pionie Zamek wieloryglowy z ryglami obrotowymi Izolacyjność cieplna U D drzwi 0,74 W/m 2 K U D drzwi po zamontowaniu 0,79 W/m 2 K U D drzwi z oszkleniem 0,86 W/m 2 K Klasa obciążenia (DIN 18055) Klasa klimatyczna c/d i e wg DIN EN 1121/ , klasyfikacja wg DIN EN 12219/ klasa 3 (najwyższa klasa) Szczelność powietrzna wg DIN EN 1026 klasa 3 Ochrona antywłamaniowa WK2 wg DIN V ENV 1627 Certyfikat komponentów do domów pasywnych zgodny z wytycznymi Passivhausinstitut Darmstadt Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH / Centrala w Niemczech D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

69 ambiente AlumINIOwe drzwi wejściowe at 300 Seria najwyższej jakości drzwi aluminiowych w stylistyce Softline Budowa płytowa, od zewnątrz skrzydło płaskie, od wewnątrz profilowane i zaokrąglone Specjalne, eleganckie skrzydło drzwi z płyt o wysokiej jakości i trójwarstwowej, kompaktowej budowie, z wkładkami aluminiowymi po zewnętrznej i wewnętrznej stronie drzwi, zapewniającymi najwyższą stabilność mechaniczną i doskonałą izolacyjność cieplną 3-komorowe aluminiowe profile ościeżnicy z przegrodą termiczną w postaci przekładek z poliamidu oraz rdzeniem izolacyjnym z pianki Głębokość profilu 80 mm Specjalny, potrójny system uszczelniający z wysokiej jakości elastycznych uszczelek silikonowych uszczelki przylgowe na życzenie także w kolorze szarym Doskonała izolacyjność cieplna dzięki powlekanemu, wypełnionemu gazem potrójnemu oszkleniu o grubości 42 mm Niski (20 mm od posadki) 3-komorowy próg z przegrodą termiczną, z profilem podłogowym Zamek 5-ryglowy w standardzie Zawiasy drzwiowe regulowane w trzech płaszczyznach Szeroki wybór typów z naświetlami bocznymi i górnymi Możliwość realizacji różnorodnych projektów Na życzenie z listwą cokołową Design ze stali szlachetnej Innowacyjna technika Specjalne skrzydło drzwi z 3-warstwowej płyty o wysokiej jakości z wkładkami aluminiowymi po zewnętrznej i wewnętrznej stronie, zapewniającymi najwyższą stabilność mechaniczną i doskonałą izolacyjność cieplną. Przemyślane bezpieczeństwo Zamek 5-ryglowy w standardzie: jeden rygiel główny, dwa trzpienie zabezpieczające i dwa kły ryglujące udaremnią niemal każde włamanie. Listwa cokołowa ze stali szlachetnej Oprócz płaskich listew cokołowych dostępna jest również wersja Design, czyli profilowane listwy cokołowe.

70 AlumINIOwe drzwi wejściowe at 300 Przekrój pionowy (połączenie z podłogą) Przekrój poziomy Opcjonalna listwa cokołowa ze stali szlachetnej NA ZEWNĄTRZ NA ZEWNĄTRZ PGP Opis systemu Ościeżnica wykonana z izolowanego termicznie profilu aluminiowego z przekładkami z poliamidu wzmocnionego włóknem szkla nym i rdzeniem izolacyjnym z pianki. Skrzydło drzwi z masywnych płyt z tworzywa (konstrukcja 3-warstwowa z izolacją z pianki twardej) z profilem aluminiowym po stronie wewnętrznej. Głębokość ościeżnicy 80 mm, głębokość skrzydła 75 mm Potrójne uszczelnienie z uszczelką przylgową na całym obwodzie oraz połączeniem uszczelki środkowej i zewnętrznej. W obszarze podłogi stosuje się wysokiej jakości uszczelkę silikonową o profilu zamkniętym Oszklenie skrzydła drzwi z powlekanej szyby 3-warstwowej wypełnionej gazem (42 mm). Oszklenie naświetla stałego ze szkła izolacyjnego 24, 32 lub 36 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Certyfikat DIN EN ISO 9001 Typy 1-skrzydłowe drzwi otwierane do wewnątrz oraz konstrukcje drzwiowe z naświetlami bocznymi lub naświetlami górnymi Materiały Wytłaczane profile aluminiowe, powlekane proszkowo Płyty laminowane z lakierowaną powierzchnią, izolacja z pianki twardej wolnej od związków fluorowodorowych Okucia Zawiasy rozwierne z regulacją w 3 płaszczyznach Zamek wieloryglowy z ryglami trzpieniowymi i obrotowymi Izolacyjność cieplna wg świadectwa kontroli (obliczenia wg EN 10077) Dla obszaru ościeżnicy skrzydła uzyskuje się współczynnik U f wynoszący 1,7 W/m 2 K Przy drzwiach bez przeszklenia współczynnik U D wynosi 1,0 W/m 2 K Przy drzwiach z przeszkleniem (oszklenie 1,0) współczynnik U D wynosi 1,2 W/m 2 K Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm Przemyślane bezpieczeństwo Zamek 5-ryglowy: jeden rygiel główny, dwa trzpienie zabezpieczające i dwa kły ryglujące udaremnią niemal każde włamanie. A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

71 ambiente AlumINIOwe drzwi wejściowe at 200 portal Seria wysokiej jakości drzwi aluminiowych w stylistyce Softline Drzwi o zaokrąglonych profilach 3-komorowe profile aluminiowe z przegrodą termiczną w postaci przekładek z poliamidu oraz rdzeniem izolacyjnym z pianki (współczynnik U f dla ościeżnicy i skrzydła = 1,9 W/m 2 K) Głębokość profilu 80 mm Potrójne uszczelnienie we wrębie drzwi i w obszarze progu 3-komorowy próg z przegrodą termiczną w postaci przekładek z poliamidu zapobiega oblodzeniu i powstawaniu mostków cieplnych Zamek 5-ryglowy w standardzie Zawiasy regulowane w trzech płaszczyznach Elementy oszklenia i panele o grubości 24, 30, 32 i 36 mm umożliwiają montaż szkła i paneli z bogatej oferty Internorm Niski (20 mm od posadki) 3-komorowy próg z przegrodą termiczną, z profilem podłogowym Szeroki wybór typów z naświetlami bocznymi i górnymi Wiele serii z elementami ozdobnymi do realizacji najróżniejszych projektów Szare uszczelki Można zamówić uszczelki przylgowe i uszczelki przyszybowe w kolorze szarym. Przemyślane bezpieczeństwo Zamek 5-ryglowy: jeden rygiel główny, dwa trzpienie zabezpieczające i dwa kły ryglujące udaremnią niemal każde włamanie. Listwa cokołowa ze stali szlachetnej Oprócz płaskich listew cokołowych dostępna jest również wersja Design, czyli profilowane listwy cokołowe.

72 AlumINIOwe drzwi wejściowe at 200 portal Przekrój pionowy (połączenie z podłogą) Przekrój poziomy 78, NA ZEWNĄTRZ 15,5 158, NA ZEWNĄTRZ 15.5 Przekrój słupka ruchomego (drzwi 2-skrzydłowe) 22 Podział Podział 22 PGP ,5 32, , NA ZEWNĄTRZ Opis systemu System aluminiowy izolowany termicznie z przekładkami z poliamidu wzmocnionego włóknem szklanym i rdzeniem izolacyjnym z pianki oraz wewnętrznym profilem aluminiowym. Głębokość profilu ościeżnicy i skrzydła 80 mm Potrójne uszczelnienie z uszczelką przylgową na całym obwodzie oraz połączeniem uszczelki środkowej i zewnętrznej. W obszarze podłogi stosuje się wysokiej jakości uszczelkę silikonową o profilu zamkniętym Grubość oszklenia: 24, 30, 32 i 36 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Oprócz bogatego wyboru kolorów dodatkowo dwukolorowa wersja profilu (wewnątrz biały, na zewnątrz wszystkie kolory RAL, 3 kolory o strukturze metalizowanej oraz 4 kolory drewnopodobne) Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Certyfikat DIN EN ISO 9001 Typy 1- lub 2-skrzydłowe drzwi otwierane do wewnątrz lub na zewnątrz oraz konstrukcje drzwiowe z naświetlami bocznymi i górnymi Materiały Wytłaczane profile aluminiowe, powlekane proszkowo lub anodowane Okucia Zawiasy rozwierne z regulacją w 3 płaszczyznach Zamek wieloryglowy z ryglami trzpieniowymi i obrotowymi Izolacyjność cieplna Z oszkleniem standardowym 1,1 uzyskuje się współczynnik U w elementu wynoszący 1,6 W/m 2 K (wg świadectwa kontroli) Przy kombinacji profilu ościeżnicy i skrzydła uzyskuje się współczynnik U f wynoszący 1,9 W/m 2 K (wg świadectwa kontroli) Izolacja dźwiękowa Z oszkleniem standardowym 4/16/4 uzyskana izolacyjność dźwiękowa wynosi 34 db (wg świadectwa kontroli) Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH / Centrala w Niemczech D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

73 Okna z PCV i PCV-alumINIum solion Izolacyjność cieplna z seryjnym podwójnym oszkleniem (U g = 1,1 W/m 2 K) U w = 1,3 W/m 2 K Najlepsza izolacyjność cieplna U w do 0,90 W/m 2 K (z odpowiednim oszkleniem) Izolacyjność dźwiękowa do 44 db (z odpowiednim oszkleniem) Głębokość profilu 68 mm Mała szerokość profilu do 99 mm Potrójne uszczelnienie Czarne uszczelki w standardzie; na życzenie jasnoszare Widoczne odwodnienie Stylistyka Softline Klasa odporności na włamanie WK1 i WK2 z certyfikatem (na życzenie) Zabezpieczenie podstawowe w standardzie System 5-komorowy Zaczepy przykręcone do stali od określonej wielkości okna Ozdobne zamki Wersja Prestige Oprócz wersji z PCV-aluminium i wersji Decor system SOLioN jest również dostępny jako połączenie wersji z PCValuminium i Decor, czyli na zewnątrz z nakładką aluminiową, a w wewnątrz z okleiną Decor. Jasnoszare uszczelki Trzy uszczelki na całym obwodzie na życzenie również w kolorze jasnoszarym zapewniają wysoką szczelność. Doskonała stabilność mechaniczna Wzmocnienia stalowe o dużych wymiarach zwiększają stabilność mechaniczną profili.

74 Okna z PCV i PCV-alumINIum solion Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego Wymiar szkła Wymiar szkła Wymiar szkła Opis systemu 5-komorowe profile z PCV ze wzmocnieniem stalowym ocynkowanym metodą Sendzimira: Wewnątrz: w kolorze białym lub w 4 kolorach Decor Na zewnątrz: w kolorze białym lub z nakładką aluminiową we wszystkich kolorach RAL oraz w atrakcyjnych kolorach drewnopodobnych, ze strukturą metalizowaną, HF, HFM lub w kolorze stali szlachetnej Profil ościeżnicy o głębokości 68 mm w wersji z PCV-aluminium o głębokości 71 mm Profil skrzydła o głębokości 80 mm, w wersji z PCV-aluminium o głębokości 82 mm 2 uszczelki w profilu skrzydła (uszczelka przylgowa i środkowa) w kolorze jasnoszarym Uszczelka przylgowa w ościeżnicy do wyboru w kolorze jasnoszarym lub czarnym Ościeżnica i słupki są łączone metodą zgrzewania doczołowego Grubość oszklenia: 24, 32 i 36 mm Warianty montażu: montaż za pomocą kotew ściennych, kołków lub śrub Gwarancja / kontrola jakości Wersja zgodna ze znakiem jakości RAL i normą DIN EN ISO 9001 Typy Okna 1-, 2- i 3-skrzydłowe Standardowo okna od 1- do 4-częściowych Okna z łukiem półkolistym i odcinkowym Okna ukośne i trójkątne Materiały Wysokoudarowe, stabilizowane PCV bez związków ołowiu i kadmu (DIN 7748 cz. 1 i cz. 2) Nakładka aluminiowa powlekana proszkowo lub anodowana Wzmocnienie Profile stalowe ocynkowane metodą Sendzimira Okucia Okucia rozwierane, rozwierano-uchylne i uchylne Zamek wieloryglowy Blokowana zasuwnica krawędziowa Zewnętrzne otwieracze naświetla górnego Drzwi przesuwne i składano-przesuwne Klasa bezpieczeństwa WK1 i WK2 Palność (DIN 4102) Trudnopalne Klasa materiału B1 Klasa obciążenia Przepuszczalność szczelin, przepuszczalność powietrza: EN do klasy 4 Wodoszczelność: EN do klasy 9A Izolacyjność cieplna (DIN EN ISO lub EN ) U w do 0,90 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db db db Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm 10 Izoterma +20 C 0 C 10 C Głębokie osadzenie szyby i duża głębokość profili z oszkleniem light (Ug = 1,1 W/m 2 K) pozwalają na uzyskanie współczynnika Uw 1,3 W/m 2 K. A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com 0 Izoterma Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com +20 C 10 C Optymalny rozkład izoterm w dużym stopniu zapobiega skraplaniu się pary wodnej. 03/12

75 Okna drewniano-aluminiowe fusion Izolacyjność cieplna z seryjnym podwójnym oszkleniem (U g = 1,1 W/m 2 K) U w = 1,3 W/m 2 K Najlepsza izolacyjność cieplna U w do 0,88 W/m 2 K (z odpowiednim oszkleniem) Izolacyjność dźwiękowa do 42 db Głębokość profilu 85 mm Pianka termoizolacyjna o wysokim współczynniku izolacji w profilu ościeżnicy (bez związków fluorowodorowych) Na życzenie z potrójnym oszkleniem SOLar+ W klasycznym stylu Zabezpieczenie silikonowe w obszarze oszklenia zapewnia dodatkową szczelność Przyklejenie szyby gwarantuje jeszcze większą stabilność i umożliwia produkcję większych skrzydeł Okucia całkowicie ukryte Ozdobne zamki Odwodnienie widoczne albo ukryte Potrójne uszczelnienie Atrakcyjna wersja ze słupkiem ruchomym Klasyczna linia biegnie w dwuskrzydłowych elementach okien aż do słupka ruchomego. Genialny system oszklenia Sklejone z drewnianą ramą szyby zapewniają dobrą statykę oraz wysoką odporność na skręcanie. Okucia całkowicie ukryte Brak widocznych elementów okuć i to w wersji seryjnej zapewnia lepszy wygląd, łatwiejsze mycie, ale przede wszystkim szczelność powietrzną od wewnątrz.

76 Okna drewniano-aluminiowe fusion Przekrój pionowy Przekrój poziomy Przekrój słupka ruchomego Opis systemu Rama drewniana z podwójnym połączeniem czopowym Profile aluminiowe ścięte ukośnie, usztyw nione kątownikami z PCV i aluminium oraz sklejone na całej powierzchni Z zewnątrz, na powierzchni aluminiowej dostępne są kolory anodowane, RAL, farby strukturalne, Metalizowane i kolory drewnopodobne odporne na działanie czynników atmosferycznych 11 standardowych kolorów drewna od wewnątrz dostępne są kolory RAL i NCS 3 płaszczyzny uszczelnienia z uszczelek EPDM i Q-LON na całym obwodzie Grubości oszklenia i paneli 24, 32, 36 i 42 mm Szyby przyklejone na obwodzie i uszczelnione przezroczystym silikonem Gwarancja / kontrola jakości Wewnętrzny system zapewnienia jakości Znak jakości A Kontrole zewnętrzne Certyfikat DIN EN ISO 9001 Izolacyjność cieplna (EN ISO : ) U w = 1,3 W/m 2 K Izolacyjność dźwiękowa (DIN 4109) db Materiały Klejone kantówki z drewna świerkowego i modrzewiowego Profile aluminiowe powlekane proszkowo Ekstrudowana pianka termoizolacyjna, pozbawiona związków fluorowodorowych Profile uszczelniające EPDM i Q-LON Typy Okna 1-, 2- i 3-skrzydłowe Konstrukcje od 1- do 6-częściowych Elementy przesuwne i drzwi przesuwne Okna ukośne i trójkątne Okucia Standardowo całkowicie ukryte Okucia rozwierane, rozwierano-uchylne i uchylne Drzwi z zamkiem Zewnętrzne otwieracze naświetla górnego Elementy przesuwne i drzwi przesuwne Okucia antywłamaniowe Gwarancja Szczegółowe informacje na temat licznych gwarancji Internorm można znaleźć w naszym ABC Internorm. Klasa obciążenia (DIN 18055) Przepuszczalność szczelin i przepuszczalność powietrza DIN EN 12207: do klasy 4 Wodoszczelność DIN EN 12208: do klasy 9A Obciążenie wiatrem DIN EN 12210: do klasy C5 Obciążenia mechaniczne EN 12400: do klasy 4 Właściwości mechaniczne DIN EN 13115: do klasy 4 Okucia RAL-RG 607/3: klasa 2 Sprzedaż, montaż i serwis U autoryzowanych partnerów Internorm A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

77 SOlar+ efektywne energetycznie, standardowe szkło Internorm Strata ciepła z ogrzewania - współczynnik U Powłoka specjalna SOlar+ Szczególnie w zimnych porach roku optymalnie wykorzystywane jest słabe promieniowanie słoneczne, a pozyskane ciepło jest zatrzymywane w budynku. Wysoki współczynnik g umożliwia optymalizację pozyskiwania pasywnej energii słonecznej także w przypadku niekorzystnego położenia budynku lub gdy okna nie znajdują się dokładnie na południowej elewacji. Na zewnątrz Dodatkowy uzysk z energii słonecznej - współczynnik g Wewnątrz Okna, które grzeją W przypadku potrójnego oszklenia SOLar+ przepuszczalność energii całkowitej jest o 20% wyższa niż w przypadku standardowego potrójnego oszklenia. Dzięki temu również uzysk energii słonecznej zwiększa się o 20%. Takie oszklenie to bezpłatne dodatkowe ogrzewanie! Nowe standardowe szkło firmy Internorm wyróżnia się specjalną powłoką SOLar+. 3-warstwowe szkło izolacyjne wykazuje wyjątkowo wysoką izolacyjność cieplną oraz przepuszczalność energii całkowitej (współczynnik g -> patrz niżej) na poziomie, który normalnie można uzyskać tylko z podwójnymi szybami. Z uwagi na ten szczególny stosunek izolacyjności cieplnej (U g) do przepuszczalności energii całkowitej (współczynnika g) szkło to doskonale nadaje się do budownictwa wykorzystującego technikę solarną. UdZIał w ochronie klimatu Efektywne wykorzystanie energii jest jednym z najważniejszych działań zapobiegających zmianom klimatu. Dzięki energooszczędnej technologii trzyszybowej oraz innowacyjnej powłoce specjalnej SOLar+ okna firmy Internorm optymalnie pozyskują energię słoneczną i gwarantują maksymalną izolacyjność cieplną. Wpływa to na redukcję emisji CO 2 i SO 2. więcej światła więcej blasku: SOlar+ Wysoka przepuszczalność światła zapewnia przyjemną atmosferę wnętrz to ważna zaleta przede wszystkim w ponurych zimowych miesiącach. współcz. U współcz. g WspóŁCZYNNIk g: Przepuszczalność energii całkowitej (współczynnik g) pokazuje, ile procent padającej energii słonecznej przedostaje się przez oszklenie do pomieszczenia. Dla tej samej grubości szkła uzyskujemy według EN 410 współczynnik g wynoszący 61% oraz transmisję światła 73%. Na zewnątrz Wewnątrz

78 SOlar+ efektywne energetycznie, standardowe szkło Internorm WARTOŚCI TECHNICZNE POTRÓJNEGO OSZkleNIA SOlar+ Współczynnik U g wg EN 673: SOLar+ 36 mm: 4b/12gAr/4/12gAr/b4 U g = 0,8 W/m²K SOLar+ 40 mm: 4b/14gAr/4/14gAr/b4 U g = 0,7 W/m²K SOLar+ 42 mm: 4b/15gAr/4/15gAr/b4 U g = 0,7 W/m²K SOLar+ 44 mm: 4b/16gAr/4/16gAr/b4 U g = 0,7 W/m²K SOLar+ 48 mm: 4b/18gAr/4/18gAr/b4 U g = 0,6 W/m²K możliwości wykonania: Oszklenia termoizolacyjne Oszklenia dźwiękochłonne Oszklenia bezpieczne Połączenie powyższych Szkło z powłoką SOLar+ dostępne jest w grubościach 4 mm, 6 mm i 8 mm jako bezpieczne szkło wielowarstwowe i bezpieczne szkło jednowarstwowe Okna z PCV i PCV-alumINIum KF 400 THERMO PASSiv Okna drewniano-aluminiowe HF 200 VARION Potrójne oszklenie SOLAR+ doskonale nadaje się do domów niskoenergetycznych i pasywnych system okien Thermo passiv z oszkleniem SOlar+: Izolacyjność cieplna: U w = 0,79 W/m 2 K (EN ) z U g = 0,6 W/m 2 K (EN 673) z ramką dystansową ze stali szlachetnej Współczynnik g = 61% Transmisja światła = 73% System okien varion z oszkleniem SOlar+: Izolacyjność cieplna: najlepsza wartość U w = 0,70 W/m 2 K (EN ISO ) z U g = 0,5 W/m 2 K (EN 673) U w = 0,77 W/m 2 K (EN ) z U g = 0,6 W/m 2 K (EN 673) Współczynnik g = 61% Transmisja światła = 73% A-4050 Traun, Ganglgutstraße 131, tel , faks: , office@internorm.com Internorm-Fenster GmbH / Centrala w Niemczech D Regensburg, Nußbergerstraße 6b, tel. +49 (941) , faks: +49 (941) , regensburg@internorm.com 03/12

79 BezpieCZNe szkło wielowarstwowe INTernorm (VSG 2/1F/2) Pęknięcie szyby z bezpiecznego szkła wielowarstwowego Pęknięcie szyby z innego szkła OCHRONA ANTYWŁamaNIOwa DZIękI BEZPIECZEŃSTWU AKTYWNemu I BIerNemu Bezpieczne szkło wielowarstwowe składa się z co najmniej dwóch szyb połączonych wzajemnie ciągliwą, elastyczną warstwą o wysokiej wytrzymałości na zerwanie w taki sposób, że również w razie pęknięcia odłamki szkła przylegają do jej powierzchni. Takie rozwiązanie pozwala ograniczyć ryzyko odniesienia ran ciętych przy zniszczeniu szyby oraz zachować szczątkową wytrzymałość okna z szybą VSG po jej pęknięciu. Szkło bezpieczne wielowarstwowe pozwala chronić użytkownika i jego własność przed atakami osób trzecich. Przy uderzeniu bądź rzuceniu przedmiotem szkło może wprawdzie pęknąć, jednak odłamki szkła pozostaną na folii, która charakteryzuje się wysoką wytrzymałością na zerwanie. Dzięki temu włamywaczom wyjątkowo trudno będzie wtargnąć do domu. Ponieważ stłuczone szkło pozostaje na folii zabezpieczającej, oszklenie zachowuje zamkniętą płaszczyznę. Dzięki temu można uniknąć ryzyka zranienia spowodowanego przez spadające z wysokości odłamki szkła. Moje okno na przyszłość Wyjątkowe zalety bezpiecznego szkła wielowarstwowego (VSG) w porównaniu do bezpiecznego szkła jednowarstwowego (esg) Lepsza ochrona antywłamaniowa: wytrzymałość szczątkowa bezpiecznego szkła wielowarstwowego w przypadku rozbicia szyby odłamki szkła trzymają się folii Brak ryzyka spontanicznego pęknięcia szyby VSG Mniejsze ryzyko skaleczeń Mniejsza różnica kolorystyczna w przypadku połączenia powlekanego szkła bezpiecznego i powlekanego szkła typu float Brak falistości powierzchni w przypadku bezpiecznego szkła jednowarstwowego jest to nieuniknione z uwagi na obróbkę cieplną Produkcja własna bezpiecznego szkła wielowarstwowego, a dzięki temu większa niezawodność dostaw Wyjątkowe zalety stosowania szkła VSG w porównaniu ze szkłem ESG widoczne są przede wszystkim w sposobie pękania tego szkła. ESG z uwagi na naprężenie wewnętrzne pęka na bardzo wiele małych odłamków, które w niekontrolowany sposób rozpryskują się we wszystkich kierunkach. Szkło VSG ma wyjątkową własność wiązania odłamków, dlatego jest bardziej wytrzymałe w porównaniu ze szkłem ESG. Wiązanie odłamków możliwe jest dzięki stałemu zespoleniu (laminatowi) szkła i folii PVB, którą wg normy DIN EN charakteryzuje odporność na zerwanie > 20 N/mm² (23 ) oraz wydłużenie przy zerwaniu wynoszące 250%. Dlatego po rozbiciu szkło VSG zachowuje znaczną wytrzymałość szczątkową, której nie ma przy rozbiciu szkła ESG. Odporność na uderzenie wahadłem udarowym wg EN została przypisana do klasy 2B2.
