OKNA Akcenty architektoniczne 2014/15

Transkrypt

1 OKNA Akcenty architektoniczne 2014/15

2 SPIS TREŚCI Linie stylistyczne 6 OKNA Przegląd okien 10 studio home pure home soft ambiente NR 1 WŚRÓD EUROPEJSKICH MA- Nasze zakłady produkcyjne w Traun, Sarleinsbach i innowacyjne idee czynią z nas liderów branży pracowników w całej Europie to specjaliści działający z pasją Lannach opuściło już ponad 20 milionów okien i drzwi w 100% Made in Austria. Od momentu powstania i inwencją. Wraz z ponad 1250 przedstawicielami w 20 pierwszego okna z PCV, przez produkcje okien aluminiowo-drewnianych, aż po dzisiejsze innowacje high-tech i produktów, połączoną z wysoce kompetentnymi usługami. krajach gwarantujemy naszym klientom perfekcyjną jakość high-design, nasza rodzinna firma wyznacza standardy w całej Europie. Ciągłe doskonalenie technologii oraz nowe, Fabryki Internorm (produkcja wyłącznie w Austrii) Oddziały sprzedaży Internorm Partnerzy Internorm ROZWIĄZANIA TECHNOLOGIE PORADY WYPOSAŻENIE O FIRMIE Kolekcja Klamki i pochwyty Idealne okno dla każdego wnętrza 72 Drzwi podnośno-przesuwne KS Drzwi podnośno-przesuwne HS 0 76 Technika budynku 78 Wentylacja I-tec 82 Ryglowanie I-tec 8 Oszklenie I-tec 84 Zacienienie I-tec 85 Nowe budownictwo 88 Renowacja termiczna 90 Montaż 94 Izolacja dźwiękowa i termiczna 96 Okna do domów pasywnych 98 Lista kontrolna przed zakupem okien 100 Oszklenie 104 Systemy szkła 106 Akcesoria 108 Ochrona przed słońcem i owadami 110 Paleta kolorów 112 Europejska marka okienna nr [1 st ] window partner/customer Care 115 Gwarancje 116 Komfort Izolacyjność cieplna Osłony przeciwsłoneczne Izolacyjność dźwiękowa Kolory Bezpieczeństwo Elementy wielkopowierzchniowe Blokowanie 2 I

3 Wstęp OFERUJEMY CI... JAKOŚĆ MADE IN AUSTRIA Traun / Górna Austria Produkcja okien z PCV, szyb izolacyjnych i wyrobów z aluminium. Sarleinsbach / Górna Austria Produkcja okien z PCV, szyb izolacyjnych, wytłaczanie profili. Lannach / Styria Produkcja wyrobów drewniano-aluminiowych od lewej: mgr Christian Klinger, mgr Anette Klinger, inż. Stephan Kubinger, MBA INDYWIDUALNE OKNA Każde okno to unikat, ponieważ każde okno firmy Internorm jest produkowane przez nasze nowoczesne fabryki w Górnej Austrii lub w Styrii, na wymiar i zgodnie z Twoim indywidualnym wyobrażeniem. Możesz dowolnie decydować, czy budynek ma być wyposażony w okna z PCV, z PCV i aluminium czy też z drewna i aluminium. Możliwe jest również łączenie materiałów. NOWOCZESNA TECHNIKA Doskonałe parametry izolacyjności cieplnej i dźwiękowej są oczywistością w naszych oknach. Potwierdzają to liczne certyfikaty przystosowania do domu pasywnego. Nasz własny dział badawczo-rozwojowy ustawicznie tworzy nowe technologie, dzięki którym możemy oferować coraz lepszy komfort i coraz większe bezpieczeństwo. RÓŻNORODNY DESIGN Internorm oferuje okna dopasowane do każdego stylu. Czy odpowiada Ci raczej styl Studio, czy też może lepszy byłby styl Ambiente? To bez znaczenia, ponieważ nasze zlicowane okna, ukryte ościeżnice, profilowane lub zaokrąglone profile skrzydeł oraz wielki wybór kolorów, szprosów i akcesoriów dają Ci prawie nieograniczone możliwości aranżacji. IDEALNE KOMBINACJE Chciałbyś wyposażyć łazienkę w okno z PCV i aluminium, nie rezygnując jednak z okien drewniano-aluminiowych w pozostałych pomieszczeniach? Doskonale gdyż okna Internorm pozwalają na perfekcyjne kombinacje tego typu. Design Twoich okien, a przez to i wygląd całego budynku pozostaje idealnie zharmonizowany. Od wewnątrz masz możliwość dopasowania okien każdego pomieszczenia do własnych wymagań może to być zarówno okno drewniane, jak i z PCV. KOMPETENTNI PRZEDSTAWICIELE Stworzyliśmy jedyny w swoim rodzaju program opieki nad klientem Customer Care Programm. Ponieważ jesteśmy zadowoleni dopiero wtedy, gdy nasi klienci tacy są. Ponad 1250 naszych przedstawicieli w 20 krajach gwarantuje kompetentne doradztwo i opiekę. Przeanalizują oni w Twoje indywidualne potrzeby, profesjonalnie doradzą, wykonają konieczne pomiary budynku i przedstawią uczciwą, jasno sformułowaną ofertę. PROFESJONALNY MONTAŻ Chciałbyś nie martwić się o profesjonalny montaż okien? Nic prostszego wystarczy go zlecić naszym przedstawicielom. Kompetentna ekipa z certyfikowanymi specjalistami zagwarantuje Ci czysty i profesjonalny montaż, zgodny z powszechnie obowiązującymi normami. Po zakończeniu prac fachowiec wraz z Tobą sprawdzi, czy wszystkie okna działają prawidłowo, a także udzieli cennych rad na temat ich pielęgnacji i konserwacji. INTERNORM W EUROPIE 1900 pracowników i 1250 partnerów w całej Europie, ponad 80 lat doświadczeń i ponad 20 milionów wyprodukowanych okien i drzwi od początku działalności pozwalają nazwać naszą rodzinną firmę numerem 1 na europejskim rynku. INTERNORM W TECHNOLOGII Stawiamy na nowoczesne technologie produkcji. Dzięki niespotykanie dużemu udziałowi własnego przedsiębiorstwa w procesie produkcji jesteśmy w znacznym stopniu niezależni od poddostawców. Wytłaczanie profili, produkcja szkła izolacyjnego oraz osłon przeciwsłonecznych wszystko w 100% made in Austria potwierdzają te aspiracje. INTERNORM W JAKOŚCI Oferujemy szeroki asortyment okien termoizolacyjnych do domów niskoenergetycznych i pasywnych. Możemy się poszczycić wieloma certyfikatami domu pasywnego. INTERNORM W INNOWACJACH Dzięki innowacyjnym rozwiązaniom technicznym Internorm od dziesięcioleci wyznacza standardy w branży i jest prekursorem trendów w produkcji okien i drzwi w całej Europie. INTERNORM W KOMPETENCJI Duża liczba krajowych i międzynarodowych wyróżnień i certyfikatów potwierdza wiodącą rolę w konstruowaniu i wytwarzaniu najnowocześniejszych okien i drzwi. Nasi specjaliści dostarczaj partnerom Internorm najwyższych kompetencji, dzięki którym mogą oni podejmować skuteczne działania na rynku. INTERNORM W USŁUGACH Zakup okien i drzwi to sprawa zaufania. Każdy [1 st ] window partner musi spełniać 12 standardów obsługi klienta, co gwarantuje świadczenie usług na najwyższym poziomie rzetelności. 4 I 5

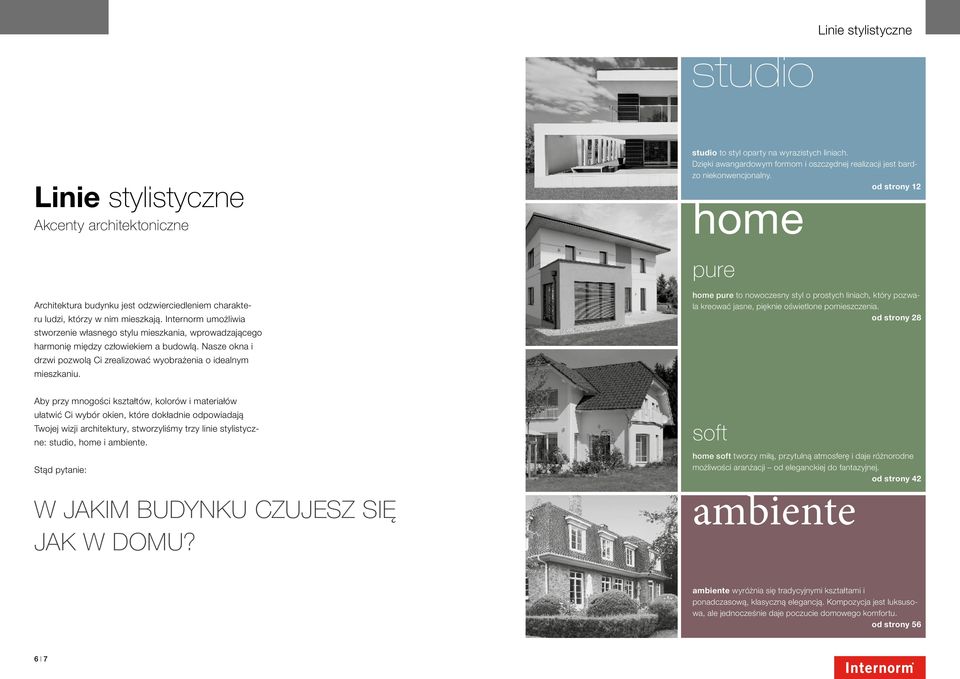

4 Linie stylistyczne studio Linie stylistyczne Akcenty architektoniczne studio to styl oparty na wyrazistych liniach. Dzięki awangardowym formom i oszczędnej realizacji jest bardzo niekonwencjonalny. od strony 12 home pure Architektura budynku jest odzwierciedleniem charakteru ludzi, którzy w nim mieszkają. Internorm umożliwia stworzenie własnego stylu mieszkania, wprowadzającego harmonię między człowiekiem a budowlą. Nasze okna i drzwi pozwolą Ci zrealizować wyobrażenia o idealnym mieszkaniu. home pure to nowoczesny styl o prostych liniach, który pozwala kreować jasne, pięknie oświetlone pomieszczenia. od strony 28 Aby przy mnogości kształtów, kolorów i materiałów ułatwić Ci wybór okien, które dokładnie odpowiadają Twojej wizji architektury, stworzyliśmy trzy linie stylistyczne: studio, home i ambiente. Stąd pytanie: W JAKIM BUDYNKU CZUJESZ SIĘ JAK W DOMU? soft home soft tworzy miłą, przytulną atmosferę i daje różnorodne możliwości aranżacji od eleganckiej do fantazyjnej. od strony 42 ambiente ambiente wyróżnia się tradycyjnymi kształtami i ponadczasową, klasyczną elegancją. Kompozycja jest luksusowa, ale jednocześnie daje poczucie domowego komfortu. od strony 56 6 I 7

5 Linie stylistyczne studio ambiente home pure home soft 8 I 9

6 Przegląd okien Style / okna Drewno-aluminium PCV-aluminium PCV studio HF 10 U w do 0,62 W/m 2 K HV 50 U w do 0,68 W/m 2 K KF 405 U w do 0,6 W/m 2 K KF 410 U w do 0,62 W/m 2 K KV 440 U w do 0,64 W/m 2 K KF 405 U w do 0,6 W/m 2 K home pure HF 210 U w do 0.67 W/m 2 K HF 10 U w do 0,62 W/m 2 K HV 50 U w do 0,68 W/m 2 K KF 500 U w do 0.61 W/m 2 K KF 410 U w do 0,62 W/m 2 K KV 440 U w do 0,64 W/m 2 K KF 500 U w do 0.61 W/m 2 K KF 410 U w do 0,62 W/m 2 K home soft HF 210 U w do 0.67 W/m 2 K HF 10 U w do 0,62 W/m 2 K HV 50 U w do 0,68 W/m 2 K KF 410 U w do 0,62 W/m 2 K KV 440 U w do 0,64 W/m 2 K KF 410 U w do 0,62 W/m 2 K ambiente HF 210 U w do 0.67 W/m 2 K HF 10 U w do 0,62 W/m 2 K HV 50 U w do 0,68 W/m 2 K KF 410 U w do 0,62 W/m 2 K KV 440 U w do 0,64 W/m 2 K KF 410 U w do 0,62 W/m 2 K 10 I 11

7 studio studio IDEALNE DLA INDYWIDUALISTÓW Prosta i oszczędna forma okien studio idealnie wkomponuje się w architekturę Twojego budynku. Większość modeli to okna zlicowane, podkreślające minimalistyczny styl domu. Okno można całkowicie wbudować w ścianę, tak by widoczna była tylko szyba. Nic nie ogranicza Twojej kreatywności również powierzchnie i kolory mogą być polem do realizacji indywidualnych pomysłów. Podobnie jest z kolekcją studio: klamkami, roletami, żaluzjami, moskitierami, kolorami i elementami wielkopowierzchniowymi. Wszystkie okna studio w wersjach drewno-aluminium, PCValuminium i PCV znajdziesz w rozdziale studio komfort. Daj się zainspirować stylowi studio! 12 I 1

8 studio studio wygląd MATERIAŁ WEWNĄTRZ MATERIAŁ Z ZEWNĄTRZ PCV LUB DREWNO w kolorze białym Okna z PCV Okna PCV-aluminium Okna drewniano-aluminiowe PCV W kolorze białym Okna z PCV DREWNO We wszystkich kolorach z palety RAL ALUMINIOWA nakładka w kolorach o wysokiej odporności na czynniki atmosferyczne Okna drewniano-aluminiowe Okna PCV-aluminium Okna drewniano-aluminiowe DREWNO W kolorach standardowych kryjących i lazurowanych Okna drewniano-aluminiowe ALUMINIOWA nakładka w wielu kolorach z palety RAL Okna PCV-aluminium Okna drewniano-aluminiowe Montaż z ukrytą ościeżnicą WIDOK OD WEWNĄTRZ Ograniczenie się do rzeczy najistotniejszych stwarza przestrzeń do samorealizacji i przyjemny azyl. studio symbolizuje wysoki standard życia i niepowtarzalne poczucie wolności. WIDOK Z ZEWNĄTRZ Jako trendsetter masz wewnętrzną potrzebę nadążania za postępem technologicznym. Linia studio podkreśli Twój ekskluzywny styl życia i pozwoli Ci zrealizować indywidualne wyobrażenia! W przypadku okien studio w wersji PCV i PCValuminium od zewnątrz nie widać różnicy pomiędzy przeszkleniem stałym a skrzydłem ruchomym. Indywidualizacja Okna studio nadają wnętrzom przejrzystą strukturę, a różne kolory i faktury powierzchni mogą stanowić ciekawe akcenty! Powierzchnie Do wyboru jest długowieczne PCV lub naturalne drewno w szerokiej palecie kolorów. Kolory Oferta kolorów dla okien studio znajduje się na stronie 19, a cała paleta kolorów na stronie 112. Indywidualizacja Okna studio doskonale wpasują się w architekturę Twojego domu, a różne kolory i faktury powierzchni mogą stanowić ciekawe akcenty! Powierzchnie Do wyboru jest długowieczne PCV, odporne na wpływy atmosferyczne aluminium w szerokiej gamie kolorów oraz wzory imitujące drewno. Kolory Oferta kolorów dla okien studio znajduje się na stronie 19, a cała paleta kolorów na stronie 112. Możliwości montażu Okna studio można zamontować, ukrywając ościeżnicę, czyli zatynkowując ją z trzech stron (system KF 405). Można też zamontować je klasycznie, z widoczną ościeżnicą o niewielkiej widocznej szerokości profilu. Przy nowoczesnej renowacji można zastosować stylizowaną imitację skrzydła i ościeżnicy. 14 I 15

9 studio studio komfort Materiały Drewno-aluminium PCV-aluminium PCV HF 10 HV 50 KF 405 KF 410 KV 440 KF 405 Izolacyjność cieplna (w W/m 2 K) Powłoka LIGHT/SOLAR+ Uw = 0,69 / 0,77 Uw = 0,99 / bd. Uw = 0,71 / 0,78 Uw = 0,72 / 0,79 Uw = 0,78 / 0,85 Uw = 0,71 / 0,78 Najlepsza wartość Uw = 0.62 Uw = 0.68 Uw = 0.6 Uw = 0.62 Uw = 0.64 Uw = 0.6 Izolacja dźwiękowa (w db) Bezpieczeństwo RC2 RC2 RC1, RC2 RC1, RC2 RC1, RC2 RC1, RC2 Blokowanie ukryty ukryty ukryty ukryty ukryty ukryty Wymiary w mm Głębokość profilu ramy Szerokość profilu ościeżnicy/skrzydła Szerokość słupka ruchomego (2 skrzydła) Szerokość belki (2 skrzydła) Sposób otwierania Stałe Rozwierane i rozwierano-uchylne Uchylne Okna przesuwne Drzwi blokowane Drzwi przesuwne Drzwi z progiem Drzwi otwierane na zewnątrz Uszczelki, liczba Kolor zewnętrznej uszczelki przylgowej czarny czarny czarny czarny czarny jasnoszary 16 I 17

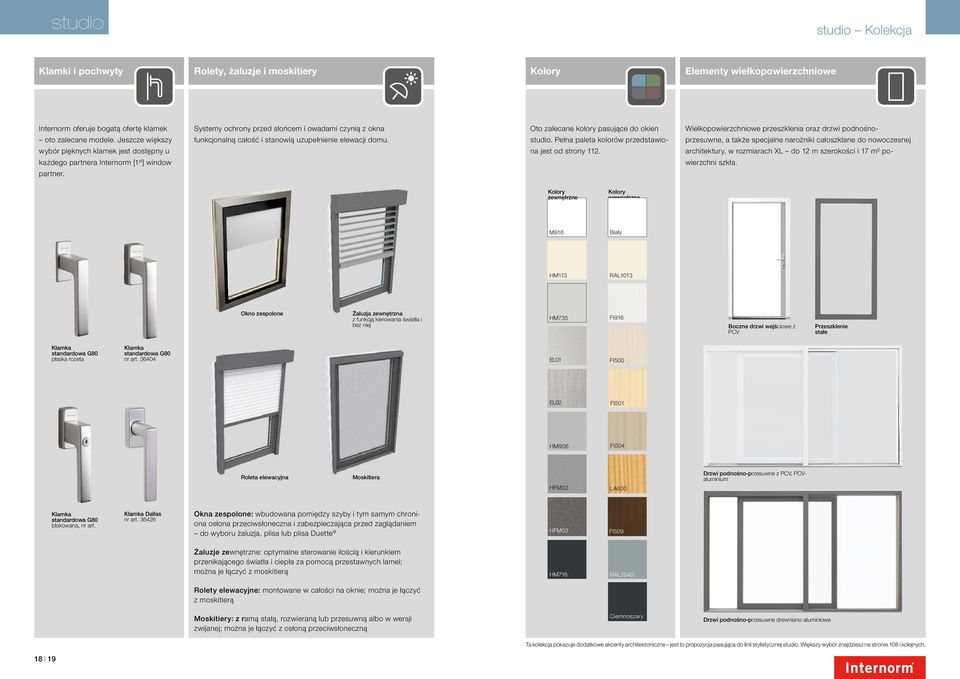

10 studio studio Kolekcja Klamki i pochwyty Rolety, żaluzje i moskitiery Kolory Elementy wielkopowierzchniowe Internorm oferuje bogatą ofertę klamek oto zalecane modele. Jeszcze większy wybór pięknych klamek jest dostępny u każdego partnera Internorm [1 st ] window partner. Systemy ochrony przed słońcem i owadami czynią z okna funkcjonalną całość i stanowią uzupełnienie elewacji domu. Oto zalecane kolory pasujące do okien studio. Pełna paleta kolorów przedstawiona jest od strony 112. Wielkopowierzchniowe przeszklenia oraz drzwi podnośnoprzesuwne, a także specjalne narożniki całoszklane do nowoczesnej architektury, w rozmiarach XL do 12 m szerokości i 17 m² powierzchni szkła. Kolory zewnętrzne Kolory wewnętrzne M916 Biały HM11 RAL101 Okno zespolone Żaluzja zewnętrzna z funkcją kierowania światła i bez niej HM75 FI916 Boczne drzwi wejściowe z PCV Przeszklenie stałe Klamka standardowa G80 płaska rozeta Klamka standardowa G80 nr art EL01 FI500 EL02 FI501 HM906 FI504 Roleta elewacyjna Moskitiera HFM02 LA600 Drzwi podnośno-przesuwne z PCV, PCValuminium Klamka standardowa G80 blokowana, nr art. Klamka Dallas nr art Okna zespolone: wbudowana pomiędzy szyby i tym samym chroniona osłona przeciwsłoneczna i zabezpieczająca przed zaglądaniem do wyboru żaluzja, plisa lub plisa Duette HFM0 FI509 Żaluzje zewnętrzne: optymalne sterowanie ilością i kierunkiem przenikającego światła i ciepła za pomocą przestawnych lamel; można je łączyć z moskitierą HM716 RAL7040 Rolety elewacyjne: montowane w całości na oknie; można je łączyć z moskitierą Moskitiery: z ramą stałą, rozwieraną lub przesuwną albo w wersji zwijanej; można je łączyć z osłoną przeciwsłoneczną Ciemnoszary Drzwi podnośno-przesuwne drewniano-aluminiowe Ta kolekcja pokazuje dodatkowe akcenty architektoniczne jest to propozycja pasująca do linii stylistycznej studio. Większy wybór znajdziesz na stronie 108 i kolejnych. 18 I 19

11 studio studio okna KF 405 OKNA Z PCV I PCV-ALUMINIUM KF 410 OKNA Z PCV I ALUMINIUM DANE TECHNICZNE: DANE TECHNICZNE: Izolacyjność cieplna Izolacyjność cieplna z seryjnym -szybowym oszkleniem i termoizolacyjną krawędzią oszklenia (U g = 0,5 W/m 2 K) U w = 0,71 W/ m 2 K Izolacyjność cieplna Izolacyjność cieplna z seryjnym -szybowym oszkleniem i termoizolacyjną krawędzią oszklenia (U g = 0,5 W/m 2 K) U w = 0,72 W/ m 2 K Najlepsza efektywność energetyczna to oszklenie SOLAR+ (U g = 0,6 W/m 2 K i współczynnik g 62 %) U w = 0,78 W/m 2 K Najlepsza efektywność energetyczna to oszklenie SOLAR+ (U g = 0,6 W/m 2 K i współczynnik g 62 %) U w = 0,79 W/m 2 K Izolacyjność dźwiękowa Izolacyjność dźwiękowa do 4 db (z odpowiednim oszkleniem) Izolacyjność dźwiękowa Izolacyjność dźwiękowa do 45 db (z odpowiednim oszkleniem) Opis systemu Głębokość profilu 90 mm Opis systemu Głębokość profilu 90 mm Skrzydło w stylu Vetro Design wygląda jak skrzydło bezramowe Możliwość zestawiania z oknami drewniano-aluminiowymi Okna zlicowane od wewnątrz Całkowicie ukryte okucia Skrzydło szklane od zewnątrz nie widać różnicy pomiędzy częściami stałymi a otwieranymi Bezramowy wygląd szkła okno można zatynkować z trzech stron Na życzenie rama profilowana od zewnątrz Mała szerokość profilu do 89 mm Potrójne uszczelnienie WERSJA Z PCV Oprócz wersji z nakładką aluminiową we wszystkich kolorach, istnieje klasyczna wersja z PCV w kolorze białym. Odwodnienie widoczne albo ukryte Na życzenie ze skróconą nakładką aluminiową, pozwalającą na montaż korzystniejszy pod względem termoizolacji Potrójne uszczelnienie Technologia Fix-O-Round Zabezpieczenie podstawowe w standardzie ZLICOWANA STYLISTYKA Nowoczesna kanciasta stylistyka z zewnątrz i od wewnątrz. Możliwe jest zatynkowanie okna z trzech stron. I-tec Całkowicie ukryte okucia Odwodnienie widoczne albo ukryte System wielokomorowy z dodatkową pianką o wysokim stopniu termoizolacyjności (wolną od związków fluorowodorowych) Na życzenie ze skróconą nakładką aluminiową, pozwalającą na montaż korzystniejszy pod względem termoizolacji Technologia Fix-O-Round Zabezpieczenie podstawowe w standardzie Ve rglasung PROFILOWANA IMITACJA OŚCIEŻNICY I SKRZYDŁA Na życzenie, specjalnie do nowoczesnej renowacji od zewnątrz profil stylizowany na ościeżnicę i skrzydło. OSZKLENIE I-TEC, TECH- NOLOGIA FIX-O-ROUND Sklejenie szyby z ramą okienną na całym obwodzie poprawia stabilność, izolację cieplną i dźwiękową, niezawodność działania i odporność na włamanie. I-tec System 5-komorowy z pianką o wysokim współczynniku termoizolacji (bez związków fluorowodorowych) Na życzenie z wywietrznikiem I-tec W standardowej wersji ma certyfikat domu pasywnego wydany przez ift Rosenheim Ve rglasung Lüftung OSZKLENIE I-TEC, TECHNOLOGIA FIX-O- ROUND Sklejenie szyby z ramą okienną na całym obwodzie poprawia stabilność, izolację cieplną i dźwiękową, niezawodność działania i odporność na włamanie. WENTYLACJA I-TEC Ciągły dopływ świeżego powietrza do całego pomieszczenia zapewnia dobre samopoczucie. Jednak niekontrolowane wietrzenie prowadzi do strat energii. Wywietrznik I-tec jest wyposażony w wymiennik ciepła. Odzysk ciepła zmniejsza straty energii do minimum. 20 I 21

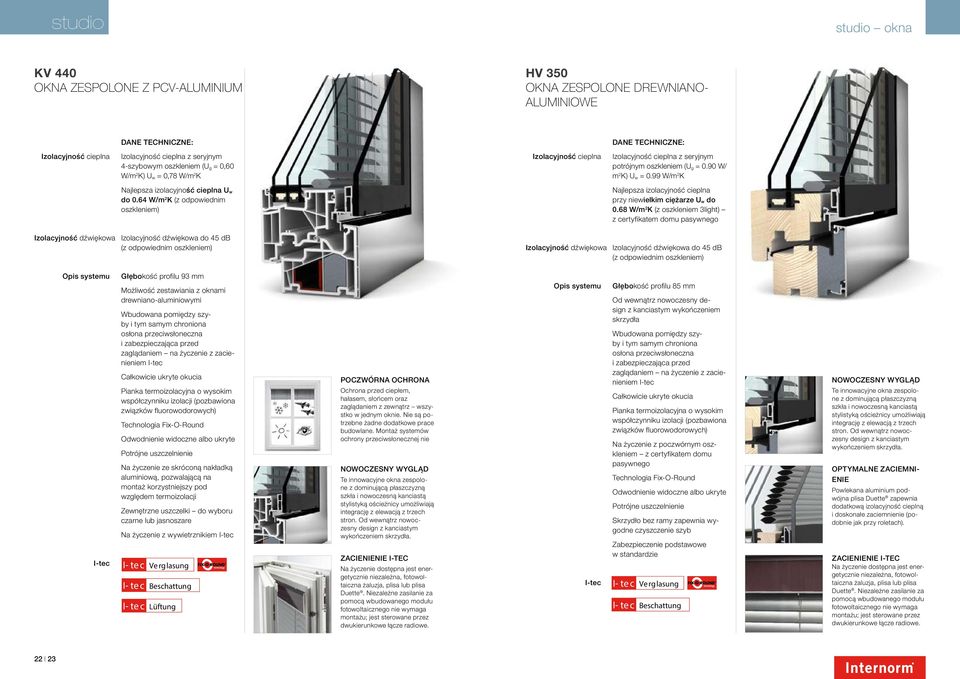

12 studio studio okna KV 440 OKNA ZESPOLONE Z PCV-ALUMINIUM HV 50 OKNA ZESPOLONE DREWNIANO- ALUMINIOWE DANE TECHNICZNE: DANE TECHNICZNE: Izolacyjność cieplna Izolacyjność cieplna z seryjnym 4-szybowym oszkleniem (U g = 0,60 W/m 2 K) U w = 0,78 W/m 2 K Izolacyjność cieplna Izolacyjność cieplna z seryjnym potrójnym oszkleniem (U g = 0.90 W/ m 2 K) U w = 0.99 W/m 2 K Najlepsza izolacyjność cieplna U w do 0.64 W/m 2 K (z odpowiednim oszkleniem) Najlepsza izolacyjność cieplna przy niewielkim ciężarze U w do 0.68 W/m 2 K (z oszkleniem light) z certyfikatem domu pasywnego Izolacyjność dźwiękowa Izolacyjność dźwiękowa do 45 db (z odpowiednim oszkleniem) Izolacyjność dźwiękowa Izolacyjność dźwiękowa do 45 db (z odpowiednim oszkleniem) Opis systemu I-tec Głębokość profilu 9 mm Możliwość zestawiania z oknami drewniano-aluminiowymi Wbudowana pomiędzy szyby i tym samym chroniona osłona przeciwsłoneczna i zabezpieczająca przed zaglądaniem na życzenie z zacienieniem I-tec Całkowicie ukryte okucia Pianka termoizolacyjna o wysokim współczynniku izolacji (pozbawiona związków fluorowodorowych) Technologia Fix-O-Round Odwodnienie widoczne albo ukryte Potrójne uszczelnienie Na życzenie ze skróconą nakładką aluminiową, pozwalającą na montaż korzystniejszy pod względem termoizolacji Zewnętrzne uszczelki do wyboru czarne lub jasnoszare Na życzenie z wywietrznikiem I-tec Ve rglasung Beschattung Lüftung POCZWÓRNA OCHRONA Ochrona przed ciepłem, hałasem, słońcem oraz zaglądaniem z zewnątrz wszystko w jednym oknie. Nie są potrzebne żadne dodatkowe prace budowlane. Montaż systemów ochrony przeciwsłonecznej nie NOWOCZESNY WYGLĄD Te innowacyjne okna zespolone z dominującą płaszczyzną szkła i nowoczesną kanciastą stylistyką ościeżnicy umożliwiają integrację z elewacją z trzech stron. Od wewnątrz nowoczesny design z kanciastym wykończeniem skrzydła. ZACIENIENIE I-TEC Na życzenie dostępna jest energetycznie niezależna, fotowoltaiczna żaluzja, plisa lub plisa Duette. Niezależne zasilanie za pomocą wbudowanego modułu fotowoltaicznego nie wymaga montażu; jest sterowane przez dwukierunkowe łącze radiowe. Opis systemu I-tec Głębokość profilu 85 mm Od wewnątrz nowoczesny design z kanciastym wykończeniem skrzydła Wbudowana pomiędzy szyby i tym samym chroniona osłona przeciwsłoneczna i zabezpieczająca przed zaglądaniem na życzenie z zacienieniem I-tec Całkowicie ukryte okucia Pianka termoizolacyjna o wysokim współczynniku izolacji (pozbawiona związków fluorowodorowych) Na życzenie z poczwórnym oszkleniem z certyfikatem domu pasywnego Technologia Fix-O-Round Odwodnienie widoczne albo ukryte Potrójne uszczelnienie Skrzydło bez ramy zapewnia wygodne czyszczenie szyb Zabezpieczenie podstawowe w standardzie Ve rglasung Beschattung NOWOCZESNY WYGLĄD Te innowacyjne okna zespolone z dominującą płaszczyzną szkła i nowoczesną kanciastą stylistyką ościeżnicy umożliwiają integrację z elewacją z trzech stron. Od wewnątrz nowoczesny design z kanciastym wykończeniem skrzydła. OPTYMALNE ZACIEMNI- ENIE Powlekana aluminium podwójna plisa Duette zapewnia dodatkową izolacyjność cieplną i doskonałe zaciemnienie (podobnie jak przy roletach). ZACIENIENIE I-TEC Na życzenie dostępna jest energetycznie niezależna, fotowoltaiczna żaluzja, plisa lub plisa Duette. Niezależne zasilanie za pomocą wbudowanego modułu fotowoltaicznego nie wymaga montażu; jest sterowane przez dwukierunkowe łącze radiowe. 22 I 2

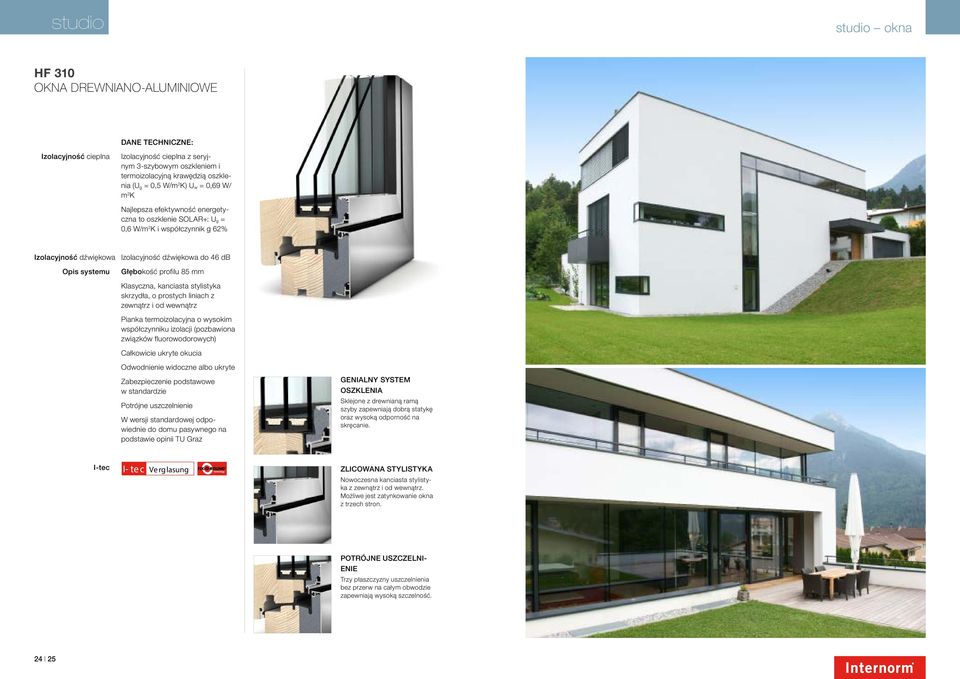

13 studio studio okna HF 10 OKNA DREWNIANO-ALUMINIOWE DANE TECHNICZNE: Izolacyjność cieplna Izolacyjność cieplna z seryjnym -szybowym oszkleniem i termoizolacyjną krawędzią oszklenia (U g = 0,5 W/m 2 K) U w = 0,69 W/ m 2 K Najlepsza efektywność energetyczna to oszklenie SOLAR+: U g = 0,6 W/m 2 K i współczynnik g 62% Izolacyjność dźwiękowa Izolacyjność dźwiękowa do 46 db Opis systemu Głębokość profilu 85 mm Klasyczna, kanciasta stylistyka skrzydła, o prostych liniach z zewnątrz i od wewnątrz Pianka termoizolacyjna o wysokim współczynniku izolacji (pozbawiona związków fluorowodorowych) Całkowicie ukryte okucia Odwodnienie widoczne albo ukryte Zabezpieczenie podstawowe w standardzie Potrójne uszczelnienie W wersji standardowej odpowiednie do domu pasywnego na podstawie opinii TU Graz GENIALNY SYSTEM OSZKLENIA Sklejone z drewnianą ramą szyby zapewniają dobrą statykę oraz wysoką odporność na skręcanie. I-tec Ve rglasung ZLICOWANA STYLISTYKA Nowoczesna kanciasta stylistyka z zewnątrz i od wewnątrz. Możliwe jest zatynkowanie okna z trzech stron. POTRÓJNE USZCZELNI- ENIE Trzy płaszczyzny uszczelnienia bez przerw na całym obwodzie zapewniają wysoką szczelność. 24 I 25

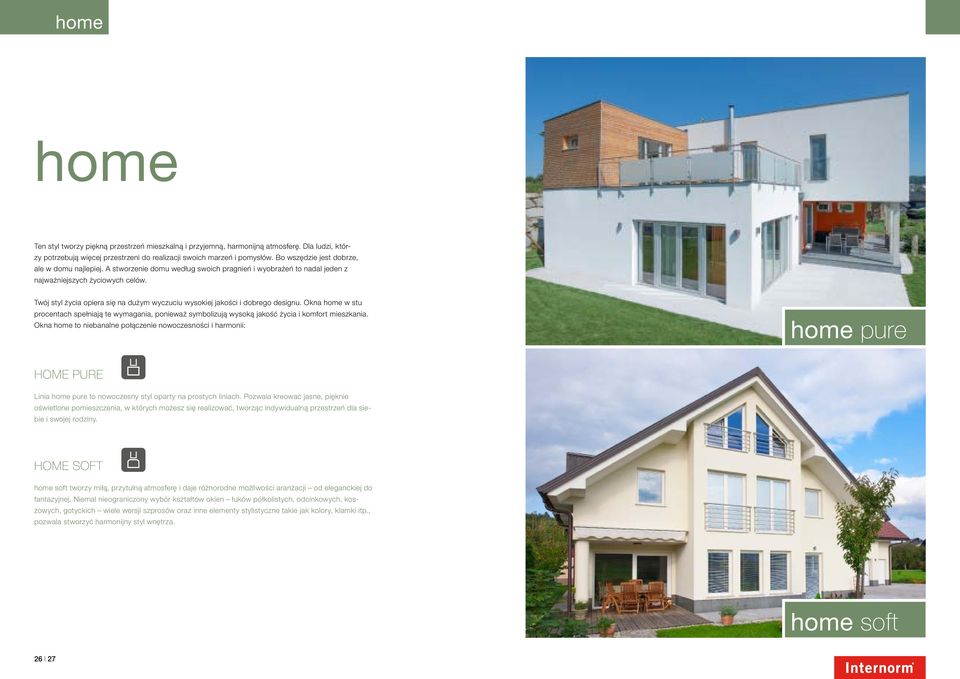

14 home home Ten styl tworzy piękną przestrzeń mieszkalną i przyjemną, harmonijną atmosferę. Dla ludzi, którzy potrzebują więcej przestrzeni do realizacji swoich marzeń i pomysłów. Bo wszędzie jest dobrze, ale w domu najlepiej. A stworzenie domu według swoich pragnień i wyobrażeń to nadal jeden z najważniejszych życiowych celów. Twój styl życia opiera się na dużym wyczuciu wysokiej jakości i dobrego designu. Okna home w stu procentach spełniają te wymagania, ponieważ symbolizują wysoką jakość życia i komfort mieszkania. Okna home to niebanalne połączenie nowoczesności i harmonii: home pure HOME PURE Linia home pure to nowoczesny styl oparty na prostych liniach. Pozwala kreować jasne, pięknie oświetlone pomieszczenia, w których możesz się realizować, tworząc indywidualną przestrzeń dla siebie i swojej rodziny. HOME SOFT home soft tworzy miłą, przytulną atmosferę i daje różnorodne możliwości aranżacji od eleganckiej do fantazyjnej. Niemal nieograniczony wybór kształtów okien łuków półkolistych, odcinkowych, koszowych, gotyckich wiele wersji szprosów oraz inne elementy stylistyczne takie jak kolory, klamki itp., pozwala stworzyć harmonijny styl wnętrza. home soft 26 I 27

15 home home pure IDEALNE DLA PURYSTÓW Okna linii home pure swymi prostymi liniami, kanciastym kształtem i nowoczesnym designem podkreślą architekturę Twojego budynku. Systemy niezlicowane doskonale wkomponują się w purystyczny styl Twojego mieszkania. Nic nie ogranicza Twojej kreatywności również powierzchnie i kolory mogą być polem do realizacji indywidualnych pomysłów. Podobnie jest z kolekcją home pure: klamkami, roletami, żaluzjami, moskitierami, kolorami i elementami wielkopowierzchniowymi. Wszystkie okna home pure w wersjach drewnoaluminium, PCV-aluminium i PCV znajdziesz w rozdziale home pure komfort. Daj się zainspirować stylowi home pure! 28 I 29

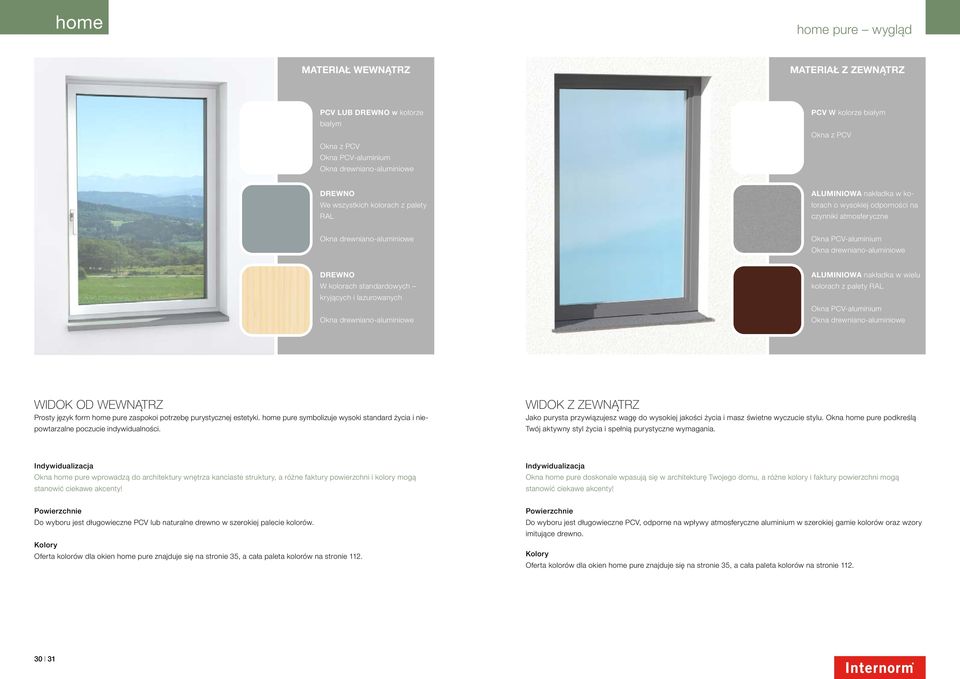

16 home home pure wygląd MATERIAŁ WEWNĄTRZ MATERIAŁ Z ZEWNĄTRZ PCV LUB DREWNO w kolorze białym Okna z PCV Okna PCV-aluminium Okna drewniano-aluminiowe PCV W kolorze białym Okna z PCV DREWNO We wszystkich kolorach z palety RAL ALUMINIOWA nakładka w kolorach o wysokiej odporności na czynniki atmosferyczne Okna drewniano-aluminiowe Okna PCV-aluminium Okna drewniano-aluminiowe DREWNO W kolorach standardowych kryjących i lazurowanych Okna drewniano-aluminiowe ALUMINIOWA nakładka w wielu kolorach z palety RAL Okna PCV-aluminium Okna drewniano-aluminiowe WIDOK OD WEWNĄTRZ Prosty język form home pure zaspokoi potrzebę purystycznej estetyki. home pure symbolizuje wysoki standard życia i niepowtarzalne poczucie indywidualności. WIDOK Z ZEWNĄTRZ Jako purysta przywiązujesz wagę do wysokiej jakości życia i masz świetne wyczucie stylu. Okna home pure podkreślą Twój aktywny styl życia i spełnią purystyczne wymagania. Indywidualizacja Okna home pure wprowadzą do architektury wnętrza kanciaste struktury, a różne faktury powierzchni i kolory mogą stanowić ciekawe akcenty! Indywidualizacja Okna home pure doskonale wpasują się w architekturę Twojego domu, a różne kolory i faktury powierzchni mogą stanowić ciekawe akcenty! Powierzchnie Do wyboru jest długowieczne PCV lub naturalne drewno w szerokiej palecie kolorów. Kolory Oferta kolorów dla okien home pure znajduje się na stronie 5, a cała paleta kolorów na stronie 112. Powierzchnie Do wyboru jest długowieczne PCV, odporne na wpływy atmosferyczne aluminium w szerokiej gamie kolorów oraz wzory imitujące drewno. Kolory Oferta kolorów dla okien home pure znajduje się na stronie 5, a cała paleta kolorów na stronie I 1

17 home home pure komfort Materiał Drewno-aluminium PCV-aluminium PCV HF 210 HF 10 HV 50 KF 500 KF 410 KV 440 KF 500 KF 410 Izolacyjność cieplna (w W/m 2 K) Powłoka LIGHT/SOLAR+ Uw = 0,90 / 0,96 Uw = 0,69 / 0,77 Uw = 0,99 / bd. Uw = 0,69 / 0,76 Uw = 0,72 / 0,79 Uw = 0,77 / 0,84 Uw = 0,69 / 0,76 Uw = 0,72 / 0,79 Najlepsza wartość Uw = 0.67 Uw = 0.62 Uw = 0.68 Uw = 0.61 Uw = 0.62 Uw = 0.64 Uw = 0.61 Uw = 0.62 Izolacja dźwiękowa (w db) Bezpieczeństwo RC2 RC2 RC2 RC2 RC1, RC2 RC1, RC2 RC2 RC1, RC2 Blokowanie ukryty ukryty ukryty całkowicie wbudowany ukryty ukryty całkowicie wbudowany ukryty Wymiary w mm Głębokość profilu ramy Szerokość profilu ościeżnicy/skrzydła Szerokość słupka ruchomego (2 skrzydła) Szerokość belki (2 skrzydła) Sposób otwierania Stałe Rozwierane i rozwierano-uchylne Uchylne Okna przesuwne Drzwi blokowane Drzwi przesuwne Drzwi z progiem Drzwi otwierane na zewnątrz Uszczelki, liczba Kolor zewnętrznej uszczelki przylgowej czarny czarny czarny czarny czarny czarny jasnoszary jasnoszary 2 I

18 home home pure kolekcja Klamki i pochwyty Rolety, żaluzje i moskitiery Kolory Elementy wielkopowierzchniowe Internorm oferuje bogatą ofertę klamek oto zalecane modele. Jeszcze większy wybór pięknych klamek jest dostępny u każdego partnera Internorm [1 st ] window partner. Systemy ochrony przed słońcem i owadami czynią z okna funkcjonalną całość i stanowią uzupełnienie elewacji domu. Oto zalecane kolory pasujące do okien home pure. Pełna paleta kolorów przedstawiona jest od strony 112. Wielkopowierzchniowe przeszklenia oraz drzwi podnośnoprzesuwne, a także specjalne narożniki całoszklane do nowoczesnej architektury, w rozmiarach XL do 12 m szerokości i 17 m² powierzchni szkła. Kolory zewnętrzne Kolory wewnętrzne M916 Biały HM11 RAL101 Klamka standardowa G80 płaska rozeta Klamka standardowa G80 nr art Okno zespolone Żaluzja zewnętrzna z funkcją kierowania światła i bez niej HM75 FI916 Boczne drzwi wejściowe z PCV Przeszklenie stałe EL01 FI501 EL02 FI50 HM906 FI505 Klamka standardowa G80 blokowana, nr art. Klamka Secustik G80 nr art. 419 Roleta elewacyjna Moskitiera Drzwi podnośno-przesuwne z PCV, PCValuminium HFM02 FI502 Okna zespolone: wbudowana pomiędzy szyby i tym samym chroniona osłona przeciwsłoneczna i zabezpieczająca przed zaglądaniem do wyboru żaluzja, plisa lub plisa Duette HFM0 LA602 Żaluzje zewnętrzne: optymalne sterowanie ilością i kierunkiem przenikającego światła i ciepła za pomocą przestawnych lamel; można je łączyć z moskitierą HM716 RAL7040 Rolety elewacyjne: montowane w całości na oknie; można je łączyć z moskitierą Klamka Dallas nr art Moskitiery: z ramą stałą, rozwieraną lub przesuwną albo w wersji zwijanej; można je łączyć z osłoną przeciwsłoneczną HM817 Ciemnoszary Drzwi podnośno-przesuwne drewniano-aluminiowe Ta kolekcja pokazuje dodatkowe akcenty architektoniczne jest to propozycja pasująca do linii stylistycznej home pure. Większy wybór znajdziesz na stronie 108 i kolejnych. 4 I 5

19 home home pure okna KF 500 OKNA Z PCV I PCV-ALUMINIUM KF 410 OKNA Z PCV ORAZ PCV I ALUMINIUM DANE TECHNICZNE: DANE TECHNICZNE: Izolacyjność cieplna Izolacyjność cieplna z seryjnym -szybowym oszkleniem i termoizolacyjną krawędzią oszklenia (U g = 0,5 W/m 2 K) U w = 0,69 W/ m 2 K Izolacyjność cieplna Izolacyjność cieplna z seryjnym -szybowym oszkleniem i termoizolacyjną krawędzią oszklenia (U g = 0,5 W/m 2 K) U w = 0,72 W/ m 2 K Najlepsza efektywność energetyczna to oszklenie SOLAR+ (U g = 0,6 W/m 2 K i współczynnik g 62%) U w = 0,76 W/m 2 K Najlepsza efektywność energetyczna to oszklenie SOLAR+ (U g = 0,6 W/m 2 K i współczynnik g 62%) U w = 0,79 W/m 2 K Izolacyjność dźwiękowa Izolacyjność dźwiękowa do 46 db (z odpowiednim oszkleniem) Izolacyjność dźwiękowa Izolacyjność dźwiękowa do 45 db (z odpowiednim oszkleniem) Opis systemu Głębokość profilu 90 mm Opis systemu Głębokość profilu 90 mm W wersji seryjnej rewolucyjne ryglowanie I-tec, czyli całkowicie ukryte okucia Możliwość połączenia z KV 440 i zestawiania z oknami drewnianoaluminiowymi Odwodnienie widoczne albo ukryte Całkowicie ukryte okucia Na życzenie ze skróconą nakładką aluminiową, pozwalającą na montaż korzystniejszy pod względem termoizolacji Potrójne uszczelnienie Technologia Fix-O-Round WERSJA Z PCV Oprócz wersji z nakładką aluminiową we wszystkich kolorach, istnieje klasyczna wersja z PCV w kolorze białym. Odwodnienie widoczne albo ukryte Na życzenie ze skróconą nakładką aluminiową, pozwalającą na montaż korzystniejszy pod względem termoizolacji Potrójne uszczelnienie WERSJA Z PCV Oprócz wersji z nakładką aluminiową we wszystkich kolorach, istnieje klasyczna wersja z PCV w kolorze białym. I-tec Seryjnie RC2 N (bez blokowanej klamki) wg EN System wielokomorowy z dodatkową pianką termoizolacyjną o wysokiej izolacyjności cieplnej (bez związków fluorowodorowych). Na życzenie z wentylacją I-tec Skrzydło stylizowane dzięki profilowanej ramie z zaletami skrzydła całoszklanego Więcej światła w pomieszczeniu dzięki małej szerokości profilu do 80 mm Verriegelung Lüftung RYGLOWANIE I-TEC Do bezpiecznego ryglowania skrzydła zamiast rolek służą wbudowane klapki ryglujące. Dlatego nawet standardowa wersja okuć spełnia wymogi klasy odporności na włamanie RC2 N (bez blokowanej klamki) według normy EN Jest to atestowana ochro- WENTYLACJA I-TEC Ciągły dopływ świeżego powietrza do całego pomieszczenia zapewnia dobre samopoczucie. Jednak niekontrolowane wietrzenie prowadzi do strat energii. Wywietrznik I-tec jest wyposażony w wymiennik ciepła. Odzysk ciepła na poziomie 86% umożliwia ograniczenie I-tec Technologia Fix-O-Round Zabezpieczenie podstawowe w standardzie System 5-komorowy z pianką o wysokim współczynniku termoizolacji (bez związków fluorowodorowych) Na życzenie z wywietrznikiem I-tec W standardowej wersji ma certyfikat domu pasywnego wydany przez ift Rosenheim Ve rglasung Lüftung OSZKLENIE I-TEC, TECHNOLOGIA FIX-O- ROUND Sklejenie szyby z ramą okienną na całym obwodzie poprawia stabilność, izolację cieplną i dźwiękową, niezawodność działania i odporność na włamanie. WENTYLACJA I-TEC Ciągły dopływ świeżego powietrza do całego pomieszczenia zapewnia dobre samopoczucie. Jednak niekontrolowane wietrzenie prowadzi do strat energii. Wywietrznik I-tec jest wyposażony w wymiennik ciepła. Odzysk ciepła zmniejsza straty energii do minimum. 6 I 7 Ve rglasung

20 home home pure okna KV 440 OKNA ZESPOLONE Z PCV-ALUMINIUM HV 50 OKNA ZESPOLONE DREWNIANO- ALUMINIOWE DANE TECHNICZNE: DANE TECHNICZNE: Izolacyjność cieplna Izolacyjność cieplna z seryjnym 4-szybowym oszkleniem (U g = 0,60 W/m 2 K) U w = 0,77 W/m 2 K Izolacyjność cieplna Izolacyjność cieplna z seryjnym potrójnym oszkleniem (U g = 0.90 W/ m 2 K) U w = 0.99 W/m 2 K Najlepsza izolacyjność cieplna U w do 0.64 W/m 2 K (z odpowiednim oszkleniem) Najlepsza izolacyjność cieplna przy niewielkim ciężarze U w do 0.68 W/m 2 K (z oszkleniem light) z certyfikatem domu pasywnego Izolacyjność dźwiękowa Izolacyjność dźwiękowa do 45 db (z odpowiednim oszkleniem) Opis systemu Głębokość profilu 9 mm Izolacyjność dźwiękowa Izolacyjność dźwiękowa 44 db w wersji seryjnej, 45 db z odpowiednim oszkleniem I-tec Wbudowana pomiędzy szyby i tym samym chroniona osłona przeciwsłoneczna i zabezpieczająca przed zaglądaniem na życzenie z zacienieniem I-tec Całkowicie ukryte okucia Pianka termoizolacyjna o wysokim współczynniku izolacji (pozbawiona związków fluorowodorowych) Technologia Fix-O-Round Odwodnienie widoczne albo ukryte Potrójne uszczelnienie Na życzenie ze skróconą nakładką aluminiową, pozwalającą na montaż korzystniejszy pod względem termoizolacji Zewnętrzne uszczelki do wyboru czarne lub jasnoszare Na życzenie z wywietrznikiem I-tec Ve rglasung POCZWÓRNA OCHRONA Ochrona przed ciepłem, hałasem, słońcem oraz zaglądaniem z zewnątrz wszystko w jednym oknie. Nie są potrzebne żadne dodatkowe prace budowlane. Montaż systemów ochrony przeciwsłonecznej nie ZLICOWANA STYLISTYKA W tym innowacyjnym oknie zespolonym o nowoczesnej kanciastej stylistyce możliwe jest zintegrowanie okna z trzech stron z płaszczyzną elewacji. Z kanciastą listwą przyszybową od wewnątrz. Opis systemu Głębokość profilu 85 mm Od wewnątrz nowoczesny design z kanciastym wykończeniem skrzydła Wbudowana pomiędzy szyby i tym samym chroniona osłona przeciwsłoneczna i zabezpieczająca przed zaglądaniem na życzenie z zacienieniem I-tec Całkowicie ukryte okucia Pianka termoizolacyjna o wysokim współczynniku izolacji (pozbawiona związków fluorowodorowych) Na życzenie z poczwórnym oszkleniem z certyfikatem domu pasywnego Technologia Fix-O-Round Odwodnienie widoczne albo ukryte Potrójne uszczelnienie Zabezpieczenie podstawowe w standardzie NOWOCZESNY WYGLĄD Te innowacyjne okna zespolone z dominującą płaszczyzną szkła i nowoczesną kanciastą stylistyką ościeżnicy umożliwiają integrację z elewacją z trzech stron. Od wewnątrz nowoczesny design z kanciastym wykończeniem skrzydła. GENIALNY SYSTEM OSZ- KLENIA Sklejone z drewnianą ramą okienną szyby zapewniają dobrą statykę oraz wysoką odporność na skręcanie. Beschattung Lüftung ZACIENIENIE I-TEC Na życzenie dostępna jest energetycznie niezależna, fotowoltaiczna żaluzja, plisa lub plisa Duette. Niezależne zasilanie za pomocą wbudowanego modułu fotowoltaicznego nie wymaga montażu; jest sterowane przez dwukierunkowe łącze radiowe. I-tec Ve rglasung Beschattung ZACIENIENIE I-TEC Na życzenie dostępna jest energetycznie niezależna, fotowoltaiczna żaluzja, plisa lub plisa Duette. Niezależne zasilanie za pomocą wbudowanego modułu fotowoltaicznego nie wymaga montażu; jest sterowane przez dwukierunkowe łącze radiowe. 8 I 9
