INSTRUKCJA OBSŁUGI STOŁY CHŁODNICZE

Wielkość: px
Rozpocząć pokaz od strony:

Download "INSTRUKCJA OBSŁUGI STOŁY CHŁODNICZE"

Transkrypt

1 INSTRUKCJA OBSŁUGI STOŁY CHŁODNICZE

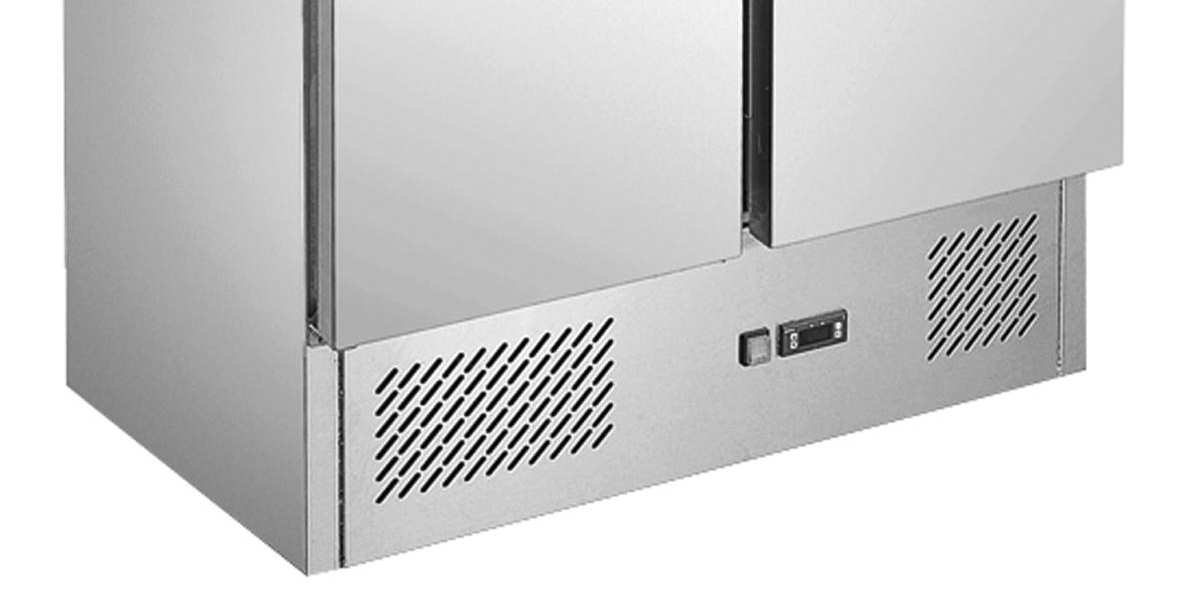

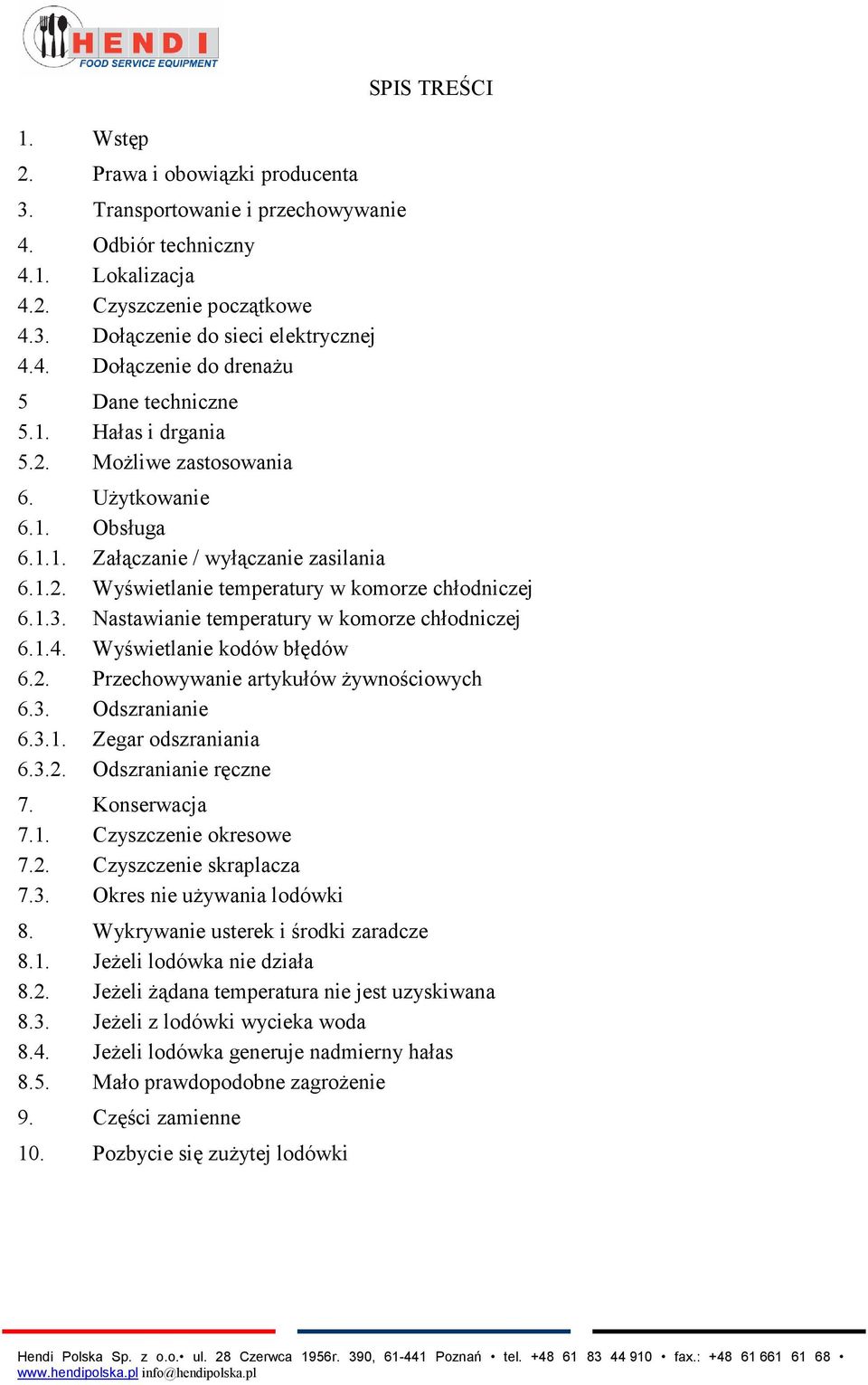

2 1. Wstęp 2. Prawa i obowiązki producenta 3. Transportowanie i przechowywanie 4. Odbiór techniczny 4.1. Lokalizacja 4.2. Czyszczenie początkowe 4.3. Dołączenie do sieci elektrycznej 4.4. Dołączenie do drenażu 5 Dane techniczne 5.1. Hałas i drgania 5.2. Możliwe zastosowania SPIS TREŚCI 6. Użytkowanie 6.1. Obsługa Załączanie / wyłączanie zasilania Wyświetlanie temperatury w komorze chłodniczej Nastawianie temperatury w komorze chłodniczej Wyświetlanie kodów błędów 6.2. Przechowywanie artykułów żywnościowych 6.3. Odszranianie Zegar odszraniania Odszranianie ręczne 7. Konserwacja 7.1. Czyszczenie okresowe 7.2. Czyszczenie skraplacza 7.3. Okres nie używania lodówki 8. Wykrywanie usterek i środki zaradcze 8.1. Jeżeli lodówka nie działa 8.2. Jeżeli żądana temperatura nie jest uzyskiwana 8.3. Jeżeli z lodówki wycieka woda 8.4. Jeżeli lodówka generuje nadmierny hałas 8.5. Mało prawdopodobne zagrożenie 9. Części zamienne 10. Pozbycie się zużytej lodówki

3 1. WSTĘP Lodówka została zbudowana tak, aby była estetyczna zarówno na zewnątrz, jak i wewnątrz, zgodnie z wymaganiami naszych klientów. Poza tym przed wysłaniem z fabryki lodówka jest dokładnie sprawdzana pod kątem mechanicznym i estetycznym. Aby poprawnie korzystać z lodówki, należy starannie przestudiować niniejszą instrukcję i przestrzegać wszystkich podanych w niej zaleceń. Niniejszą instrukcję należy przekazać użytkownikowi końcowemu, który powinien ją przechowywać, aby móc zajrzeć do niej w przyszłości. Przestrzeganie tych zasad gwarantuje długotrwałe i bezawaryjne użytkowanie lodówki. 2. PRAWA I ODPOWIEDZIALNOŚĆ PRODUCENTA Instrukcję można powielać, w części i w całości, pod warunkiem uprzedniego uzyskania zgody producenta. Producent zrzeka się wszelkiej odpowiedzialności w przypadku: - Nieprzestrzegania ostrzeżeń i poleceń podanych w tej Instrukcji, - Nieprzestrzegania warunków użytkowania lodówki, - Nierozsądnego lub niepoprawnego użytkowania przez nieprzeszkolony personel, - Użytkowania niezgodnego z lokalnymi przepisami, - Dokonania modyfikacji lub napraw przez nieprzeszkolony lub nieupoważniony personel, - Używania nieoryginalnych części i akcesoriów, - Zdarzeń nadzwyczajnych, - Nieprecyzyjnych instrukcji, niezależnie od przyczyn, zawartych w tej Instrukcji. Producent zastrzega sobie prawo do dokonywania modyfikacji, które uzna za niezbędne, bez powiadomienia. 3. TRANSPORTOWANIE I PRZECHOWYWANIE Lodówka jest owinięta w materiał pochłaniający, włożona w karton i przymocowana do drewnianej palety. W oczekiwaniu na ostateczne zainstalowanie całość należy przechowywać w zamkniętym pomieszczeniu w temperaturze od -25 o C do +55 o C przy wilgotności względnej od 30% do 95%. Nie układać więcej niż trzech opakowań na sobie. 4. ODBIÓR TECHNICZNY Starannie przestudiować treść tabliczki znamionowej przytwierdzonej do lodówki. Nie przesłaniać tabliczki znamionowej. W razie uszkodzenia natychmiast wymienić na nową. Nie zdejmować zabezpieczeń ani osłon, jeżeli potrzebne byłoby użycie narzędzi Lokalizacja Biorąc pod uwagę wymiary lodówki sprawdzić, czy przestrzeń przeznaczona na ustawienie lodówki pozwala na jej łatwe używanie i konserwowanie. Po wypakowaniu usunąć białą folię ochronną z PCV i inne materiały chroniące lodówkę podczas transportu. Ustawić szafkę na płaskiej powierzchni i wypoziomować przez obracanie nóżek poziomujących. Wypoziomowanie jest konieczne do uzyskania skutecznego działania lodówki. Szafkę można podnosić wyłącznie od zewnętrznej strony podstawy, aby nie doszło do żadnych uszkodzeń.

4 Nie przesuwać szafki przez naciskanie na powierzchnie robocze. Jeżeli lodówka została umieszczona w pozycji poziomej (integralny zespół skraplania), przed uruchomieniem odczekać dwie godziny. Opakowania i folii ochronnej należy pozbyć się zgodnie z lokalnymi przepisami. Lodówki nie wolno instalować w miejscu narażonym na wybuch ani na otwartej przestrzeni. Lodówkę należy zainstalować w miejscu odległym od źródeł ciepła (grzejniki, bezpośrednie źródła światła itd.), nie narażonym na bezpośrednie działanie promieni słonecznych ani na przeciągi. Należy zapewnić swobodny opływ powietrza wokół zespołu skraplania, zarówno integralnego, jak i odległego. Nieprzestrzeganie podanych wyżej warunków działa szkodliwie na lodówkę Czyszczenie początkowe Przed używaniem wszystkie części szafki należy wyczyścić. Do czyszczenia ścianek i wszystkich części wewnętrznych użyć detergentu bakteriobójczego. Do wyczyszczenia części z tworzywa sztucznego użyć zwilżonej szmatki. Wysuszyć za pomocą miękkiej, czystej szmatki. Używać małej ilości wody lub nie używać jej wcale. Nie wolno używać ostrych detergentów ani rozpuszczalników, mających właściwości ścierne. Podczas czyszczenia nie zbliżać gołych rąk do części mogących spowodować skaleczenie (parownik, skraplacz itd.). Zawsze używać rękawiczek Dołączenie do sieci elektrycznej Sprawdzić, czy zasilanie jest zgodne z wymaganiami podanymi na tabliczce znamionowej i czy jest wyposażone w odpowiednie zabezpieczenia działające podczas uszkodzenia lub w automatyczny odłącznik obwodu, ze skutecznym uziemieniem. Jeżeli nie ma urządzeń zabezpieczających, zlecić odpowiednio wykwalifikowanej osobie zainstalowanie wyłącznika wszystkich biegunów, zgodnego z zasadami bezpieczeństwa, z odstępem między stykami co najmniej 3 mm. Jeżeli szafkę trzeba zainstalować w pewnej odległości od źródła zasilania elektrycznego, dołączenie wykonać zgodnie z lokalnymi przepisami. Szafka z integralnym zespołem skraplania jest wyposażona we wtyczkę ze stykiem neutralnym i ziemi. Kabel zasilający należy odpowiednio poprowadzić (unikać zwijania w pętlę i nakładania na siebie). Kabel nie może być narażony na uszkodzenie przez osoby postronne. Nie może stykać się z cieczami, wodą, źródłami ciepła. W razie uszkodzenia powinien zostać wymieniony przez wykwalifikowany personel. Zawsze unikać stosowania przedłużaczy Dołączenie do drenażu We wszystkich modelach z integralnym zespołem skraplania usuwanie wody pochodzącej z odszraniania odbywa się automatycznie. 5. DANE TECHNICZNE 5.1. Hałas i drgania Poziom dźwięku generowanego przez lodówkę z integralnym, hermetycznym zespołem skraplania nie przekracza 70 db, nie ma więc potrzeby stosowania izolacji akustycznej. W normalnych warunkach roboczych lodówka nie wytwarza drgań oddziałujących na otoczenie Możliwe zastosowania Lodówki nie używać do przechowywania artykułów medycznych.

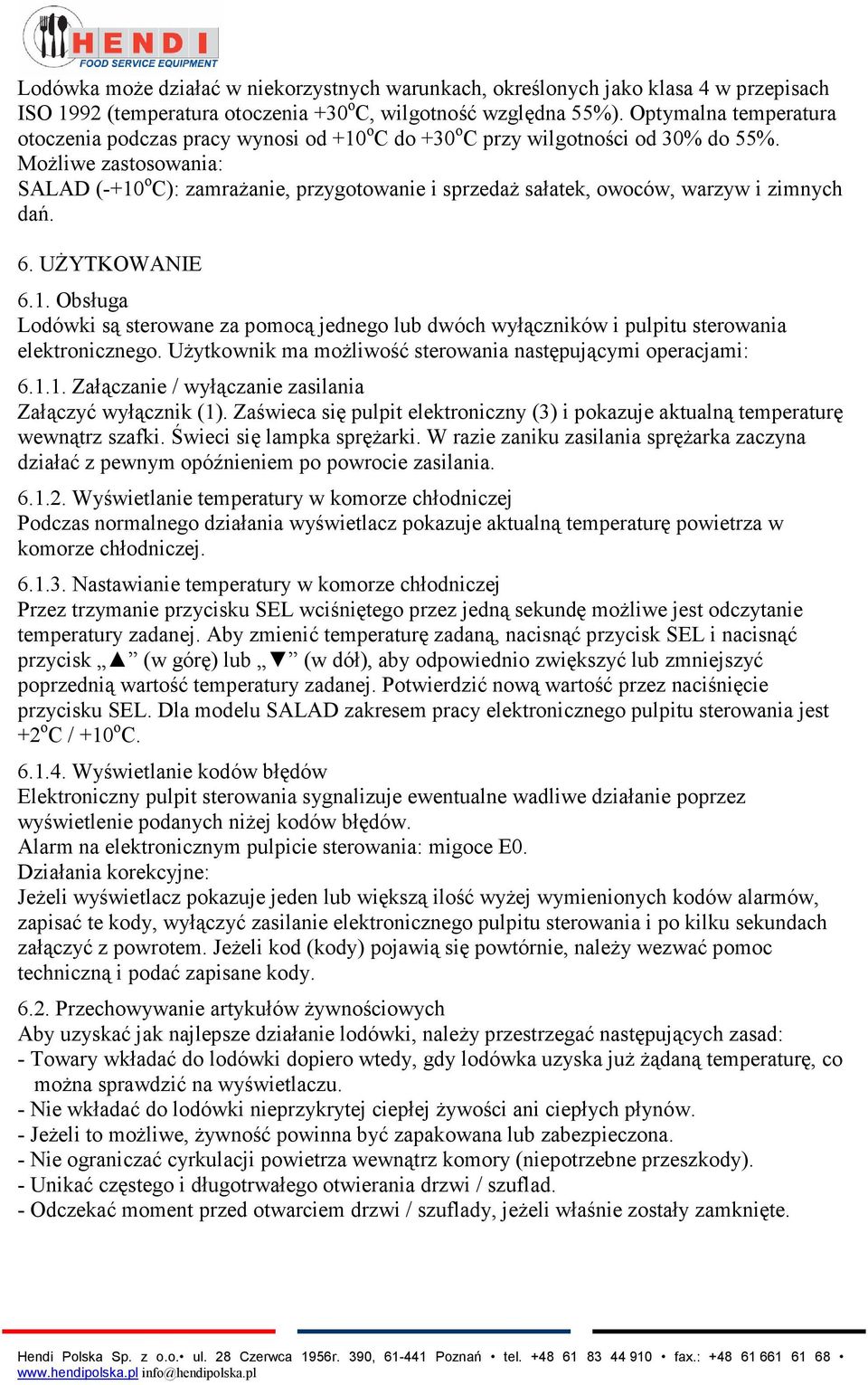

5 Lodówka może działać w niekorzystnych warunkach, określonych jako klasa 4 w przepisach ISO 1992 (temperatura otoczenia +30 o C, wilgotność względna 55%). Optymalna temperatura otoczenia podczas pracy wynosi od +10 o C do +30 o C przy wilgotności od 30% do 55%. Możliwe zastosowania: SALAD (-+10 o C): zamrażanie, przygotowanie i sprzedaż sałatek, owoców, warzyw i zimnych dań. 6. UŻYTKOWANIE 6.1. Obsługa Lodówki są sterowane za pomocą jednego lub dwóch wyłączników i pulpitu sterowania elektronicznego. Użytkownik ma możliwość sterowania następującymi operacjami: Załączanie / wyłączanie zasilania Załączyć wyłącznik (1). Zaświeca się pulpit elektroniczny (3) i pokazuje aktualną temperaturę wewnątrz szafki. Świeci się lampka sprężarki. W razie zaniku zasilania sprężarka zaczyna działać z pewnym opóźnieniem po powrocie zasilania Wyświetlanie temperatury w komorze chłodniczej Podczas normalnego działania wyświetlacz pokazuje aktualną temperaturę powietrza w komorze chłodniczej Nastawianie temperatury w komorze chłodniczej Przez trzymanie przycisku SEL wciśniętego przez jedną sekundę możliwe jest odczytanie temperatury zadanej. Aby zmienić temperaturę zadaną, nacisnąć przycisk SEL i nacisnąć przycisk (w górę) lub (w dół), aby odpowiednio zwiększyć lub zmniejszyć poprzednią wartość temperatury zadanej. Potwierdzić nową wartość przez naciśnięcie przycisku SEL. Dla modelu SALAD zakresem pracy elektronicznego pulpitu sterowania jest +2 o C / +10 o C Wyświetlanie kodów błędów Elektroniczny pulpit sterowania sygnalizuje ewentualne wadliwe działanie poprzez wyświetlenie podanych niżej kodów błędów. Alarm na elektronicznym pulpicie sterowania: migoce E0. Działania korekcyjne: Jeżeli wyświetlacz pokazuje jeden lub większą ilość wyżej wymienionych kodów alarmów, zapisać te kody, wyłączyć zasilanie elektronicznego pulpitu sterowania i po kilku sekundach załączyć z powrotem. Jeżeli kod (kody) pojawią się powtórnie, należy wezwać pomoc techniczną i podać zapisane kody Przechowywanie artykułów żywnościowych Aby uzyskać jak najlepsze działanie lodówki, należy przestrzegać następujących zasad: - Towary wkładać do lodówki dopiero wtedy, gdy lodówka uzyska już żądaną temperaturę, co można sprawdzić na wyświetlaczu. - Nie wkładać do lodówki nieprzykrytej ciepłej żywości ani ciepłych płynów. - Jeżeli to możliwe, żywność powinna być zapakowana lub zabezpieczona. - Nie ograniczać cyrkulacji powietrza wewnątrz komory (niepotrzebne przeszkody). - Unikać częstego i długotrwałego otwierania drzwi / szuflad. - Odczekać moment przed otwarciem drzwi / szuflady, jeżeli właśnie zostały zamknięte.

6 Gdy lodówki są ustawione jedna na drugiej, otwierać i napełniać tylko jedną szufladę na raz, aby nie zaburzyć równowagi. Można też zwrócić się do dostawcy z zapytaniem o nóżki mocujące Odszranianie Zegar odszraniania Elektroniczny panel sterowania przeprowadza odszranianie automatycznie 4 razy na 24 godziny. Zegar odlicza czas od pierwszego uruchomienia. Aby zmienić czas rozpoczęcia odszraniania, nacisnąć odpowiedni przycisk (DEF czyli padający śnieg ) i trzymać go wciśniętego przez co najmniej 5 sekund. Wówczas rozpoczyna się cykl odszraniania, a kolejny nastąpi za 6 godzin. Podczas odszraniania dioda LED DEF świeci się Odszranianie ręczne Wszystkie urządzenia odszraniają się automatycznie (zob. p ). Aby ręcznie zapoczątkować odszranianie, zmienić czas rozpoczęcia odszraniania w opisany wyżej sposób (zob. p ). Pozbywanie się wody pochodzącej ze skraplania opisano w p KONSERWACJA 7.1. Czyszczenie okresowe Ze względów higienicznych i dla zachowania wydajnej pracy co najmniej raz na tydzień czyścić wnętrze. Najpierw wykonać cykl odszraniania ręcznego (p. 6.3), a po zakończeniu wyłączyć zasilanie sieciowe i wyczyścić wnętrze postępując jak przy czyszczeniu początkowym (p. 4.2) Czyszczenie skraplacza W celu zachowania wydajnej pracy lodówki należy co najmniej raz na tydzień czyścić skraplacz. W tym celu najpierw wyłączyć zasilanie sieciowe, wyjąć wtyczkę, zamknąć i zabezpieczyć lodówkę. - Odkręcić, obrócić i zdjąć kratkę zabezpieczającą. - Za pomocą szczotki i odkurzacza usunąć kurz zgromadzony na przedniej powierzchni skraplacza i przywrócić poprzedni stan Okres nieużywania lodówki Jeżeli lodówka nie ma być użytkowana, wyjąć wszystkie wyroby, a następnie: - Wyciągnąć wtyczkę z gniazda sieciowego i starannie wyczyścić lodówkę według opisu z rozdziału Czyszczenie okresowe. - Przykryć szafkę szmatą pozwalającą na cyrkulowanie powietrza we wnętrzu. 8. WYKRYWANIE USTEREK I ŚRODKI ZARADCZE Wadliwe działanie lodówki jest często spowodowane prostymi przyczynami, które można łatwo usunąć bez wzywania technika. W związku z tym w razie awarii należy wykonać podane niżej czynności Jeżeli lodówka nie działa, sprawdzić, czy: - Wtyczka jest odpowiednio włożona do gniazda sieciowego. - Kabel zasilający nie jest uszkodzony.

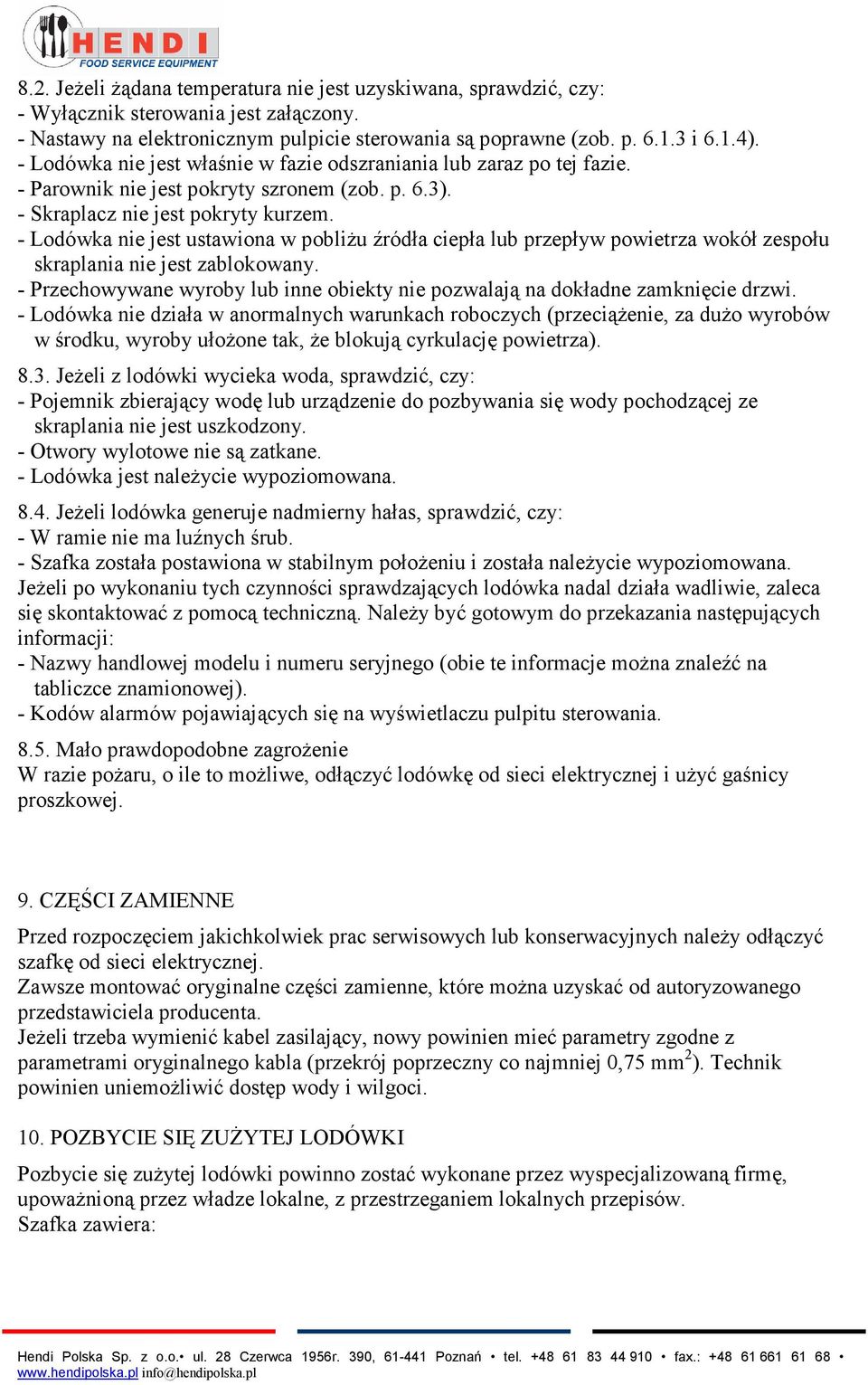

7 8.2. Jeżeli żądana temperatura nie jest uzyskiwana, sprawdzić, czy: - Wyłącznik sterowania jest załączony. - Nastawy na elektronicznym pulpicie sterowania są poprawne (zob. p i 6.1.4). - Lodówka nie jest właśnie w fazie odszraniania lub zaraz po tej fazie. - Parownik nie jest pokryty szronem (zob. p. 6.3). - Skraplacz nie jest pokryty kurzem. - Lodówka nie jest ustawiona w pobliżu źródła ciepła lub przepływ powietrza wokół zespołu skraplania nie jest zablokowany. - Przechowywane wyroby lub inne obiekty nie pozwalają na dokładne zamknięcie drzwi. - Lodówka nie działa w anormalnych warunkach roboczych (przeciążenie, za dużo wyrobów w środku, wyroby ułożone tak, że blokują cyrkulację powietrza) Jeżeli z lodówki wycieka woda, sprawdzić, czy: - Pojemnik zbierający wodę lub urządzenie do pozbywania się wody pochodzącej ze skraplania nie jest uszkodzony. - Otwory wylotowe nie są zatkane. - Lodówka jest należycie wypoziomowana Jeżeli lodówka generuje nadmierny hałas, sprawdzić, czy: - W ramie nie ma luźnych śrub. - Szafka została postawiona w stabilnym położeniu i została należycie wypoziomowana. Jeżeli po wykonaniu tych czynności sprawdzających lodówka nadal działa wadliwie, zaleca się skontaktować z pomocą techniczną. Należy być gotowym do przekazania następujących informacji: - Nazwy handlowej modelu i numeru seryjnego (obie te informacje można znaleźć na tabliczce znamionowej). - Kodów alarmów pojawiających się na wyświetlaczu pulpitu sterowania Mało prawdopodobne zagrożenie W razie pożaru, o ile to możliwe, odłączyć lodówkę od sieci elektrycznej i użyć gaśnicy proszkowej. 9. CZĘŚCI ZAMIENNE Przed rozpoczęciem jakichkolwiek prac serwisowych lub konserwacyjnych należy odłączyć szafkę od sieci elektrycznej. Zawsze montować oryginalne części zamienne, które można uzyskać od autoryzowanego przedstawiciela producenta. Jeżeli trzeba wymienić kabel zasilający, nowy powinien mieć parametry zgodne z parametrami oryginalnego kabla (przekrój poprzeczny co najmniej 0,75 mm 2 ). Technik powinien uniemożliwić dostęp wody i wilgoci. 10. POZBYCIE SIĘ ZUŻYTEJ LODÓWKI Pozbycie się zużytej lodówki powinno zostać wykonane przez wyspecjalizowaną firmę, upoważnioną przez władze lokalne, z przestrzeganiem lokalnych przepisów. Szafka zawiera:

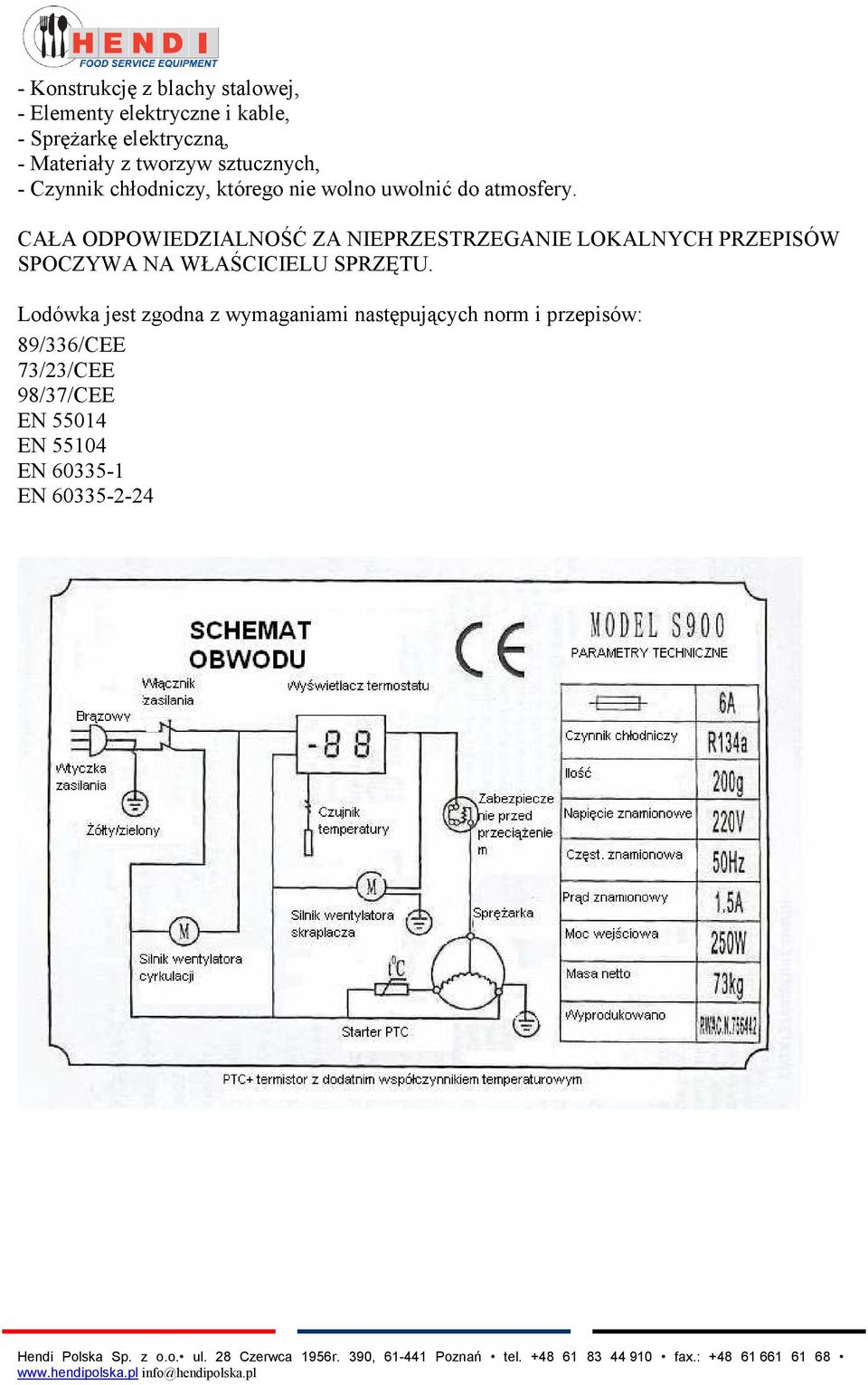

8 - Konstrukcję z blachy stalowej, - Elementy elektryczne i kable, - Sprężarkę elektryczną, - Materiały z tworzyw sztucznych, - Czynnik chłodniczy, którego nie wolno uwolnić do atmosfery. CAŁA ODPOWIEDZIALNOŚĆ ZA NIEPRZESTRZEGANIE LOKALNYCH PRZEPISÓW SPOCZYWA NA WŁAŚCICIELU SPRZĘTU. Lodówka jest zgodna z wymaganiami następujących norm i przepisów: 89/336/CEE 73/23/CEE 98/37/CEE EN EN EN EN

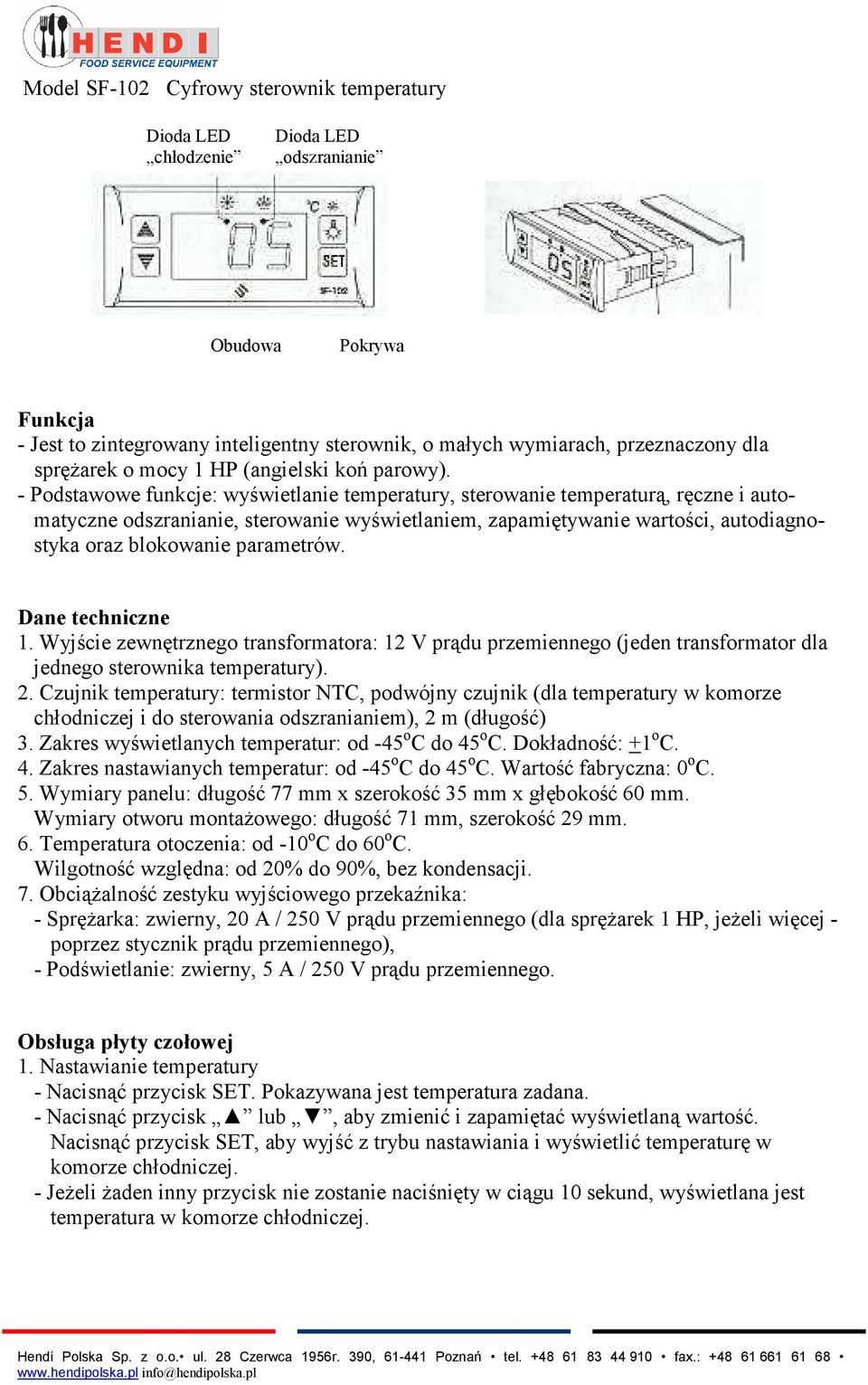

9 Model SF-102 Cyfrowy sterownik temperatury Dioda LED chłodzenie Dioda LED odszranianie Obudowa Pokrywa Funkcja - Jest to zintegrowany inteligentny sterownik, o małych wymiarach, przeznaczony dla sprężarek o mocy 1 HP (angielski koń parowy). - Podstawowe funkcje: wyświetlanie temperatury, sterowanie temperaturą, ręczne i automatyczne odszranianie, sterowanie wyświetlaniem, zapamiętywanie wartości, autodiagnostyka oraz blokowanie parametrów. Dane techniczne 1. Wyjście zewnętrznego transformatora: 12 V prądu przemiennego (jeden transformator dla jednego sterownika temperatury). 2. Czujnik temperatury: termistor NTC, podwójny czujnik (dla temperatury w komorze chłodniczej i do sterowania odszranianiem), 2 m (długość) 3. Zakres wyświetlanych temperatur: od -45 o C do 45 o C. Dokładność: +1 o C. 4. Zakres nastawianych temperatur: od -45 o C do 45 o C. Wartość fabryczna: 0 o C. 5. Wymiary panelu: długość 77 mm x szerokość 35 mm x głębokość 60 mm. Wymiary otworu montażowego: długość 71 mm, szerokość 29 mm. 6. Temperatura otoczenia: od -10 o C do 60 o C. Wilgotność względna: od 20% do 90%, bez kondensacji. 7. Obciążalność zestyku wyjściowego przekaźnika: - Sprężarka: zwierny, 20 A / 250 V prądu przemiennego (dla sprężarek 1 HP, jeżeli więcej - poprzez stycznik prądu przemiennego), - Podświetlanie: zwierny, 5 A / 250 V prądu przemiennego. Obsługa płyty czołowej 1. Nastawianie temperatury - Nacisnąć przycisk SET. Pokazywana jest temperatura zadana. - Nacisnąć przycisk lub, aby zmienić i zapamiętać wyświetlaną wartość. Nacisnąć przycisk SET, aby wyjść z trybu nastawiania i wyświetlić temperaturę w komorze chłodniczej. - Jeżeli żaden inny przycisk nie zostanie naciśnięty w ciągu 10 sekund, wyświetlana jest temperatura w komorze chłodniczej.

10 2. Podświetlanie: Nacisnąć przycisk żarówka, zapala się światło. Aby wyłączyć, nacisnąć ponownie. 3. Ręczne rozpoczynanie / zatrzymywanie odszraniania: Nacisnąć przycisk żarówka i przytrzymać go wciśniętego przez 6 sekund, aby rozpocząć lub zakończyć odszranianie. 4. Wyświetlanie temperatury w parowniku. Nacisnąć przycisk i przytrzymać go wciśniętego przez 6 sekund. Wyświetlana jest temperatura w parowniku. Po 10 sekundach z powrotem wyświetlana jest temperatura w komorze chłodniczej. 5. Dioda chłodzenie : Podczas chłodzenia ta dioda świeci się. Gdy temperatura w komorze chłodniczej jest stała, dioda nie świeci się. Podczas opóźnienia przy rozruchu dioda migoce. 6. Dioda odszranianie : Podczas odszraniania ta dioda świeci się. Gdy odszranianie skończy się, dioda gaśnie. Podczas opóźnienia odszraniania dioda migoce. 7. Nastawianie parametrów - Nacisnąć przycisk SET i przytrzymać go wciśniętego przez 6 sekund, aby wejść w tryb nastawiania parametrów. Migoce napis E1. - Ponownie naciskając przycisk SET wybiera się po kolei parametry E1, E2, E3, E4, E5, E6, F1, F2-F4, C1. - Nacisnąć przycisk lub. Wyświetlana jest wartość danego parametru. Można ją zmienić i zapamiętać. - Jeżeli w ciągu 10 sekund nie zostanie naciśnięty żaden przycisk, wyświetlana jest temperatura w komorze chłodniczej. Parametr Wartość Znaczenie Zakres nastawiania standardowa E1 E2 Wartość graniczna dolnego punktu zadanego Wartość graniczna górnego punktu zadanego od -45 o C do temp. zadanej od temp. zadanej do 45 o C -35 o C 20 o C E3 Histereza temperatury od 1 o C do 10 o C 4 o C E4 Czas opóźnienia rozruchu sprężarki od 0 do 10 min 2 min E5 Korekta temperatury w komorze od -5 o C do 5 o C 0 E6 Korekta temperatury w parowniku od -5 o C do 5 o C 0 F1 Maks. czas trwania odszraniania od 1 do 60 min 20 min F2 Odstępy czasu między odszranianiem od 0 do 24 godz. 6 godz. F3 Temperatura zakończenia odszraniania od 0 o C do 20 o C F4 Wyświetlanie podczas odszraniania 0 = wyświetlanie typowe 1 = ostatnia wartość sprzed odszraniania C1 Jednostki temperatury 0 = o C, 1 = o F 0 8. Powrót do nastaw fabrycznych: Trzymać wciśnięty przycisk przez 1 sekundę, a potem równocześnie nacisnąć przycisk i trzymać go wciśniętego przez 6 sekund. Wskaźnik 8 o C 0

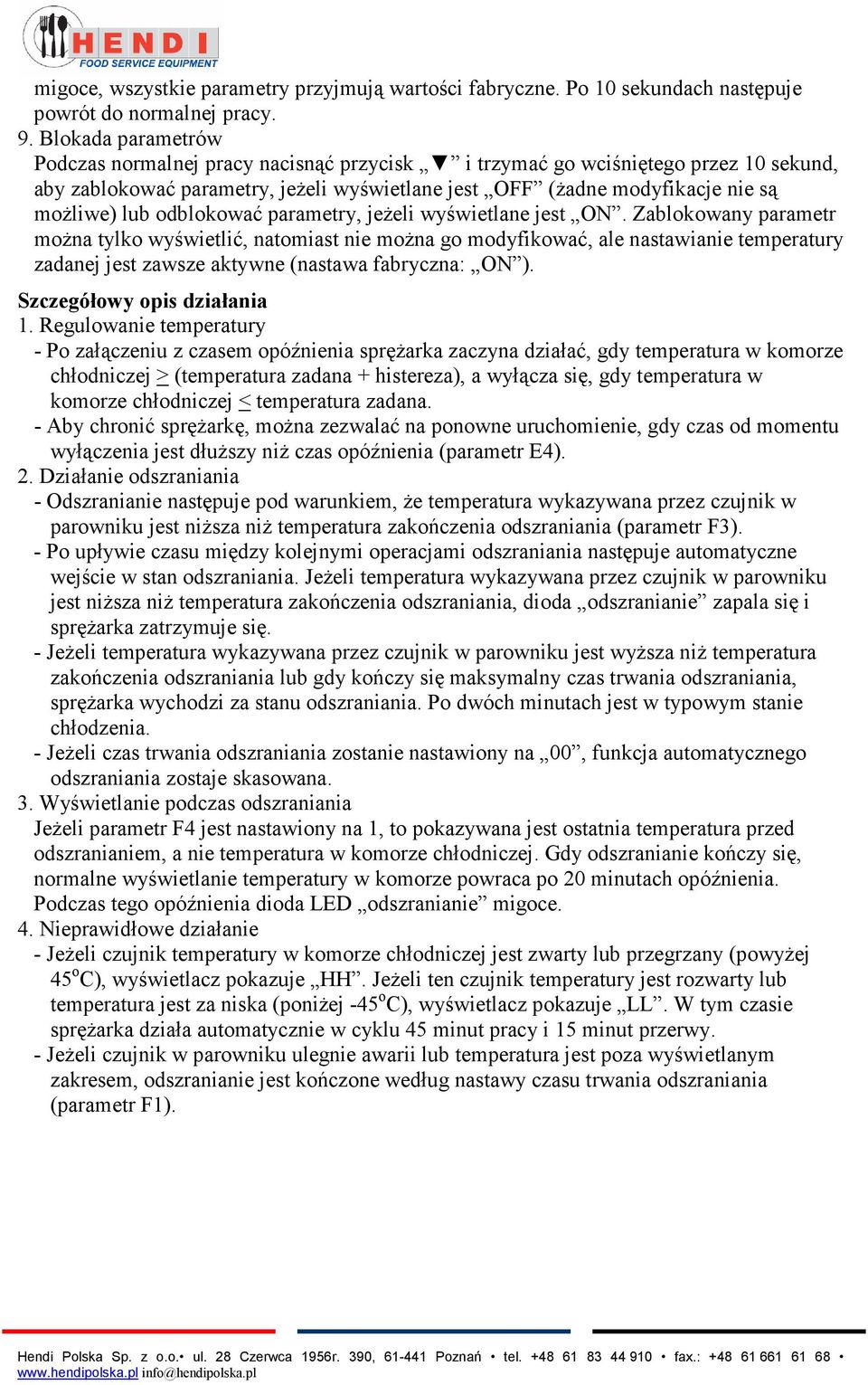

11 migoce, wszystkie parametry przyjmują wartości fabryczne. Po 10 sekundach następuje powrót do normalnej pracy. 9. Blokada parametrów Podczas normalnej pracy nacisnąć przycisk i trzymać go wciśniętego przez 10 sekund, aby zablokować parametry, jeżeli wyświetlane jest OFF (żadne modyfikacje nie są możliwe) lub odblokować parametry, jeżeli wyświetlane jest ON. Zablokowany parametr można tylko wyświetlić, natomiast nie można go modyfikować, ale nastawianie temperatury zadanej jest zawsze aktywne (nastawa fabryczna: ON ). Szczegółowy opis działania 1. Regulowanie temperatury - Po załączeniu z czasem opóźnienia sprężarka zaczyna działać, gdy temperatura w komorze chłodniczej > (temperatura zadana + histereza), a wyłącza się, gdy temperatura w komorze chłodniczej < temperatura zadana. - Aby chronić sprężarkę, można zezwalać na ponowne uruchomienie, gdy czas od momentu wyłączenia jest dłuższy niż czas opóźnienia (parametr E4). 2. Działanie odszraniania - Odszranianie następuje pod warunkiem, że temperatura wykazywana przez czujnik w parowniku jest niższa niż temperatura zakończenia odszraniania (parametr F3). - Po upływie czasu między kolejnymi operacjami odszraniania następuje automatyczne wejście w stan odszraniania. Jeżeli temperatura wykazywana przez czujnik w parowniku jest niższa niż temperatura zakończenia odszraniania, dioda odszranianie zapala się i sprężarka zatrzymuje się. - Jeżeli temperatura wykazywana przez czujnik w parowniku jest wyższa niż temperatura zakończenia odszraniania lub gdy kończy się maksymalny czas trwania odszraniania, sprężarka wychodzi za stanu odszraniania. Po dwóch minutach jest w typowym stanie chłodzenia. - Jeżeli czas trwania odszraniania zostanie nastawiony na 00, funkcja automatycznego odszraniania zostaje skasowana. 3. Wyświetlanie podczas odszraniania Jeżeli parametr F4 jest nastawiony na 1, to pokazywana jest ostatnia temperatura przed odszranianiem, a nie temperatura w komorze chłodniczej. Gdy odszranianie kończy się, normalne wyświetlanie temperatury w komorze powraca po 20 minutach opóźnienia. Podczas tego opóźnienia dioda LED odszranianie migoce. 4. Nieprawidłowe działanie - Jeżeli czujnik temperatury w komorze chłodniczej jest zwarty lub przegrzany (powyżej 45 o C), wyświetlacz pokazuje HH. Jeżeli ten czujnik temperatury jest rozwarty lub temperatura jest za niska (poniżej -45 o C), wyświetlacz pokazuje LL. W tym czasie sprężarka działa automatycznie w cyklu 45 minut pracy i 15 minut przerwy. - Jeżeli czujnik w parowniku ulegnie awarii lub temperatura jest poza wyświetlanym zakresem, odszranianie jest kończone według nastawy czasu trwania odszraniania (parametr F1).

12 5. Schemat obwodu Czujnik w parowniku Czujnik w komorze chłodniczej Sprężarka Oświetlenie Parownik Komora chłodnicza Linia prądu przemiennego Uwagi dotyczące instalowania 1. Przewody czujników należy oddalić od przewodów zasilających, aby nie nanosiły się zakłócenia wysokiej częstotliwości. Oddzielić zasilanie sterownika od zasilania innych obciążeń. 2. Czujnik należy zainstalować głowicą do góry, a przewodem - na dół. Czujnik temperatury w parowniku należy zainstalować pomiędzy żeberkami parownika w miejscu, gdzie lód jest najgrubszy. Nie kłaść czujnika temperatury parownika w pobliżu grzejnika elektrycznego. 3. Jeżeli sterownik musi zostać zainstalowany z dala od czujnika, kabel czujnika można przedłużyć na odległość maks. 100 m bez potrzeby przeprowadzania ponownej kalibracji. 4. Sterownika temperatury nie wolno instalować w miejscu, gdzie spadają krople wody. Akcesoria dla sterownika temperatury 1. Jeden dołączony transformator 2. Dwa czujniki temperatury 3. Jeden stojak instalacyjny 4. Jedna płyta osłonowa i 1śruba Ф3 x 10 mm
