1 LABORATORIUM BADAWCZE LABGUM NOWA APARATURA NOWE MOŻLIWO LIWOŚCI BADAWCZE dr inż. Teresa Kleps dr inż. Małgorzata Piaskiewicz mgr inż. Michał Lewandowski ODDZIAŁ ELASTOMERÓW W I TECHNOLOGII GUMY W PIASTOWIE

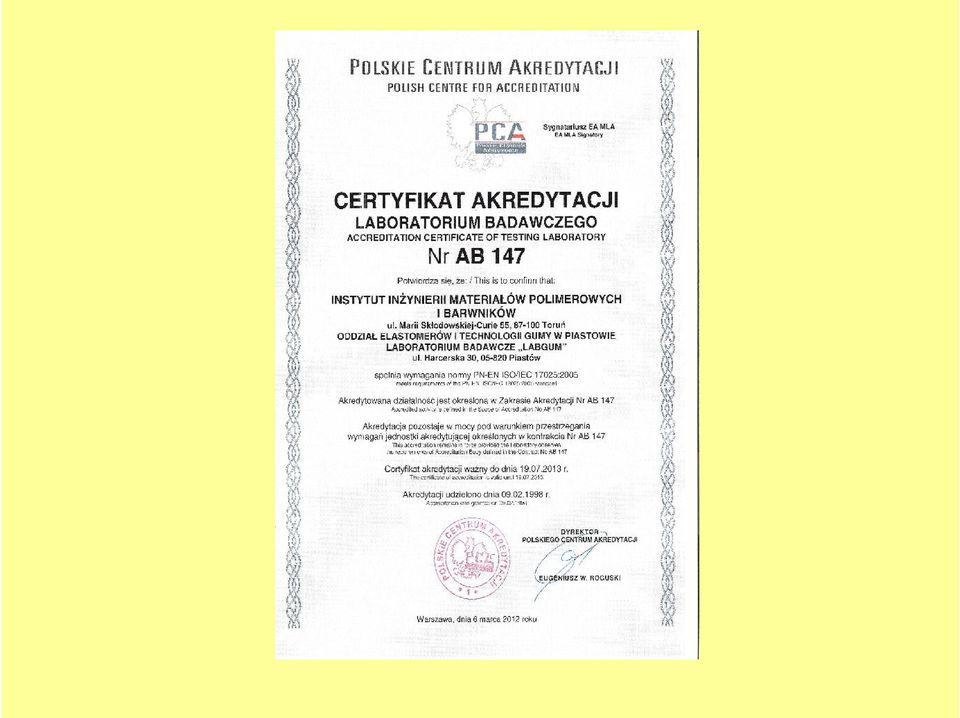

2 Laboratorium Badawcze LABGUM Jest wyspecjalizowane w szerokim zakresie badań materiałów elastomerowych, wyrobów gumowych i surowców do ich wytwarzania. Laboratorium od 1998 r. posiada Akredytację Polskiego Centrum Akredytacji Certyfikat Akredytacji Nr AB 147 uznawany przez ILAC w zakresie badania surowców, mieszanek i gumy

3

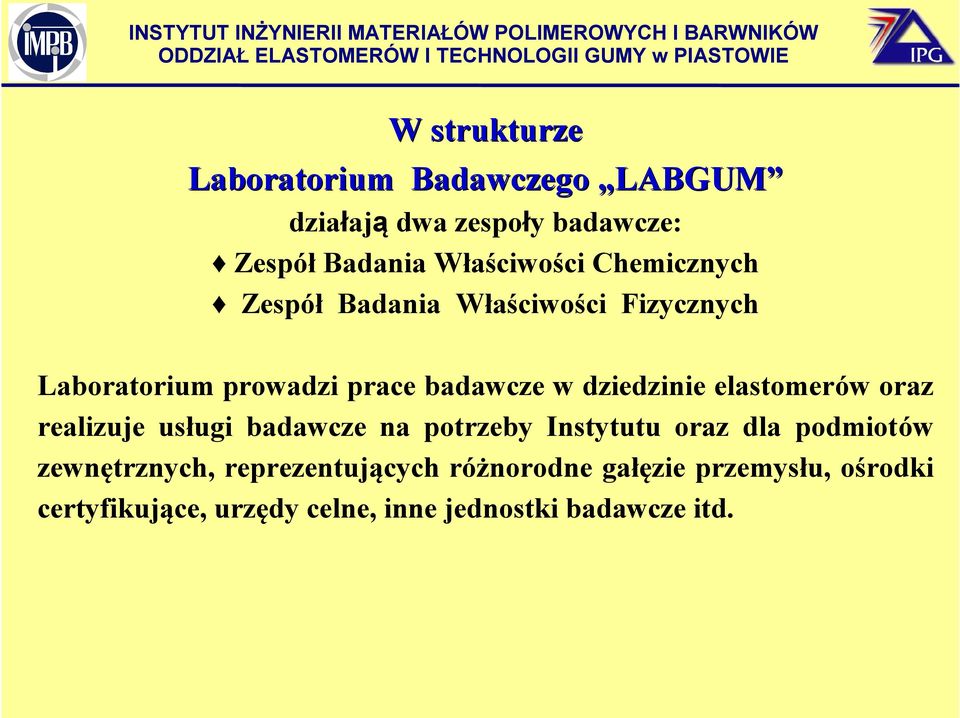

4 W strukturze Laboratorium Badawczego LABGUM działają dwa zespoły badawcze: Zespół Badania Właściwości Chemicznych Zespół Badania Właściwości Fizycznych Laboratorium prowadzi prace badawcze w dziedzinie elastomerów oraz realizuje usługi badawcze na potrzeby Instytutu oraz dla podmiotów zewnętrznych, reprezentujących różnorodne gałęzie przemysłu, ośrodki certyfikujące, urzędy celne, inne jednostki badawcze itd.

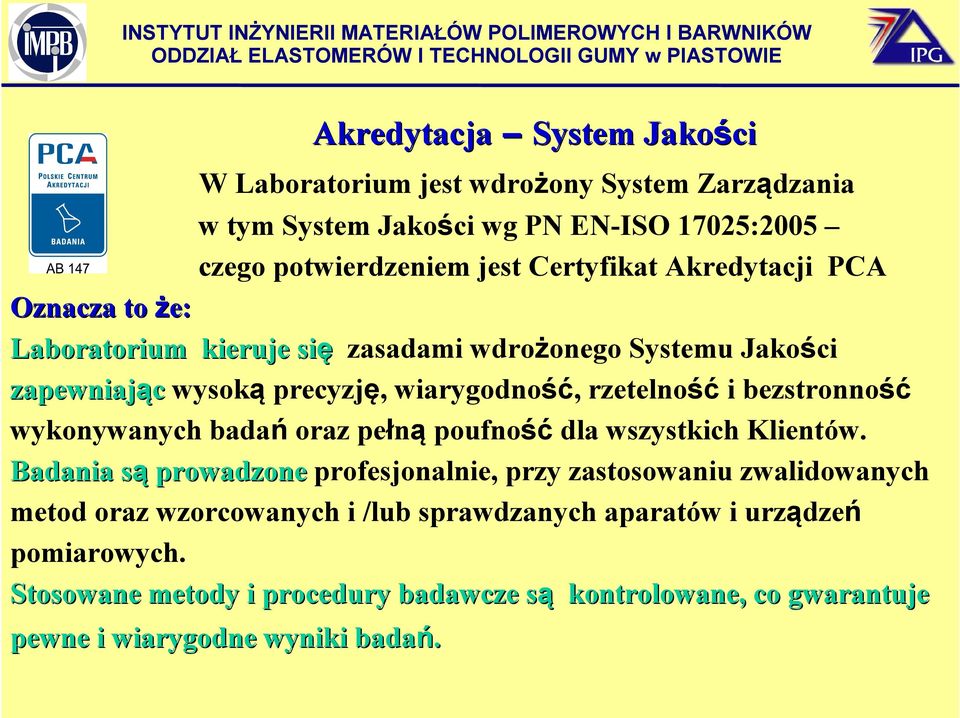

5 Akredytacja System Jakości W Laboratorium jest wdrożony System Zarządzania w tym System Jakości wg PN EN-ISO 17025:2005 czego potwierdzeniem jest Certyfikat Akredytacji PCA Oznacza to że: Laboratorium kieruje się zasadami wdrożonego Systemu Jakości zapewniając wysoką precyzję, wiarygodność, rzetelność i bezstronność wykonywanych badań oraz pełną poufność dla wszystkich Klientów. Badania sąs prowadzone profesjonalnie, przy zastosowaniu zwalidowanych metod oraz wzorcowanych i /lub sprawdzanych aparatów i urządzeń pomiarowych. Stosowane metody i procedury badawcze sąs kontrolowane, co gwarantuje pewne i wiarygodne wyniki badań.

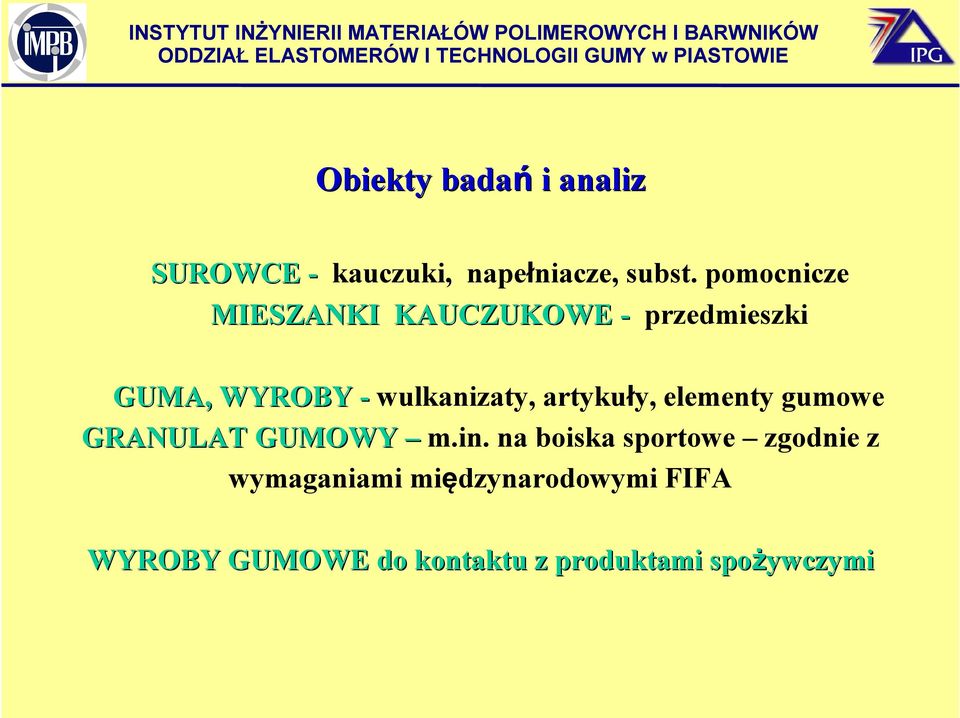

6 Obiekty badań i analiz SUROWCE - kauczuki, napełniacze, subst. pomocnicze MIESZANKI KAUCZUKOWE - przedmieszki GUMA, WYROBY - wulkanizaty, artykuły, elementy gumowe GRANULAT GUMOWY m.in. na boiska sportowe zgodnie z wymaganiami międzynarodowymi FIFA WYROBY GUMOWE do kontaktu z produktami spożywczymi

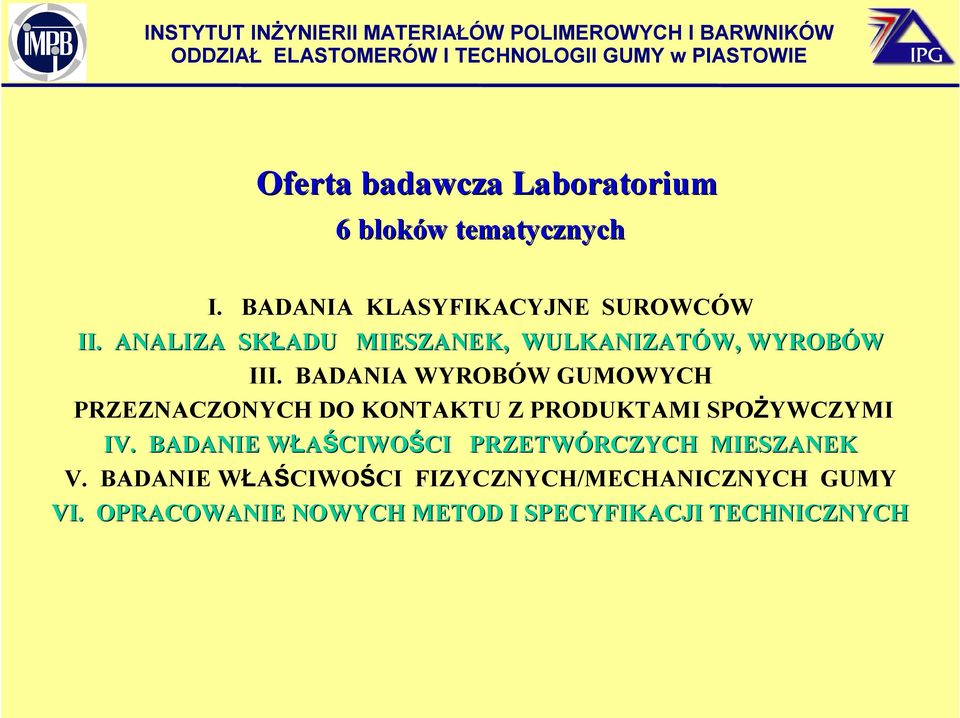

7 Oferta badawcza Laboratorium 6 bloków w tematycznych I. BADANIA KLASYFIKACYJNE SUROWCÓW II. ANALIZA SKŁADU MIESZANEK, WULKANIZATÓW, W, WYROBÓW III. BADANIA WYROBÓW GUMOWYCH PRZEZNACZONYCH DO KONTAKTU Z PRODUKTAMI SPOŻYWCZYMI IV. BADANIE WŁAŚCIWOŚCI PRZETW TWÓRCZYCH MIESZANEK V. BADANIE WŁAŚCIWOŚCI FIZYCZNYCH/MECHANICZNYCH GUMY VI. OPRACOWANIE NOWYCH METOD I SPECYFIKACJI TECHNICZNYCH

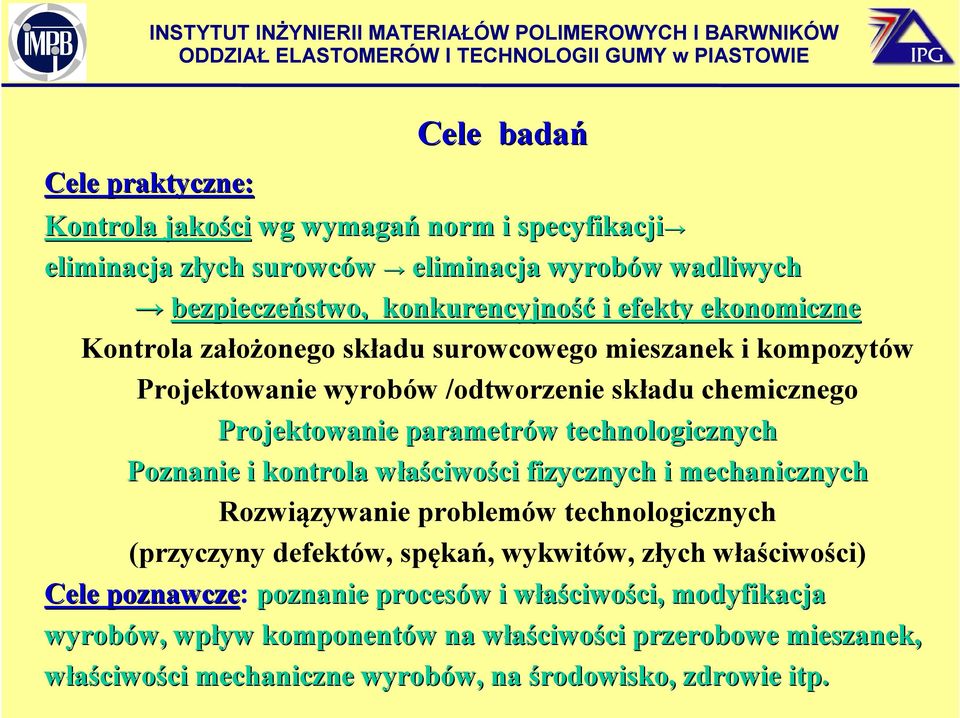

8 Cele praktyczne: Cele badań Kontrola jakości wg wymagań norm i specyfikacji eliminacja złych z surowców eliminacja wyrobów w wadliwych bezpieczeństwo, konkurencyjność i efekty ekonomiczne Kontrola założonego składu surowcowego mieszanek i kompozytów Projektowanie wyrobów /odtworzenie składu chemicznego Projektowanie parametrów w technologicznych Poznanie i kontrola właściwow ciwości fizycznych i mechanicznych Rozwiązywanie problemów technologicznych (przyczyny defektów, spękań, wykwitów, złych właściwości) Cele poznawcze: poznanie procesów w i właściwow ciwości, ci, modyfikacja wyrobów, w, wpływ komponentów w na właściwow ciwości przerobowe mieszanek, właściwości mechaniczne wyrobów, w, na środowisko, zdrowie itp.

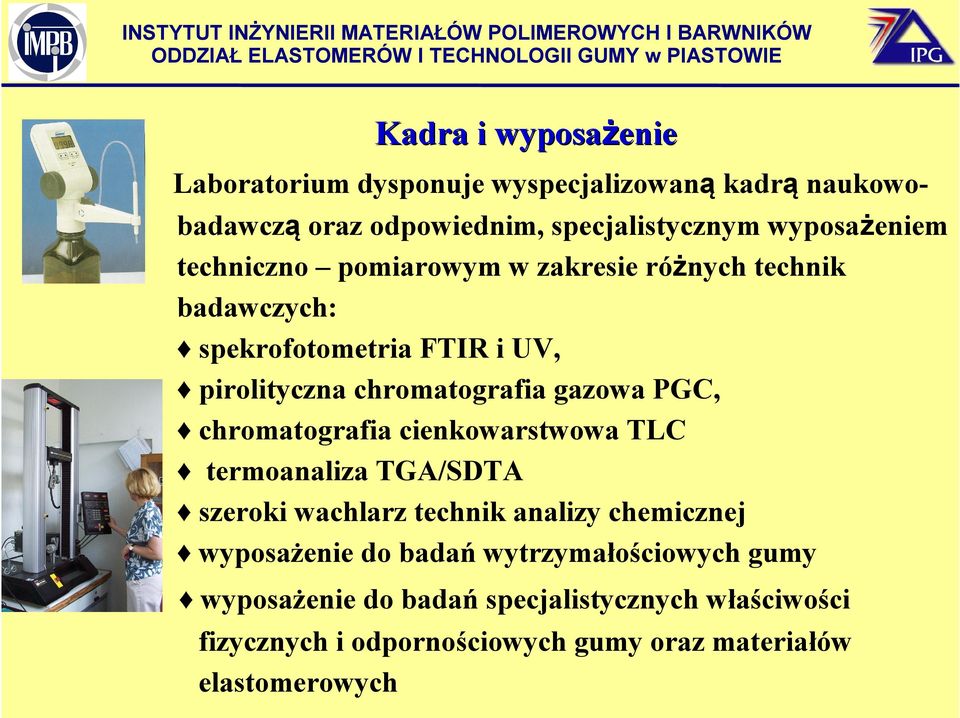

9 Kadra i wyposażenie Laboratorium dysponuje wyspecjalizowaną kadrą naukowobadawczą oraz odpowiednim, specjalistycznym wyposażeniem techniczno pomiarowym w zakresie różnych technik badawczych: spekrofotometria FTIR i UV, pirolityczna chromatografia gazowa PGC, chromatografia cienkowarstwowa TLC termoanaliza TGA/SDTA szeroki wachlarz technik analizy chemicznej wyposażenie do badań wytrzymałościowych gumy wyposażenie do badań specjalistycznych właściwości fizycznych i odpornościowych gumy oraz materiałów elastomerowych

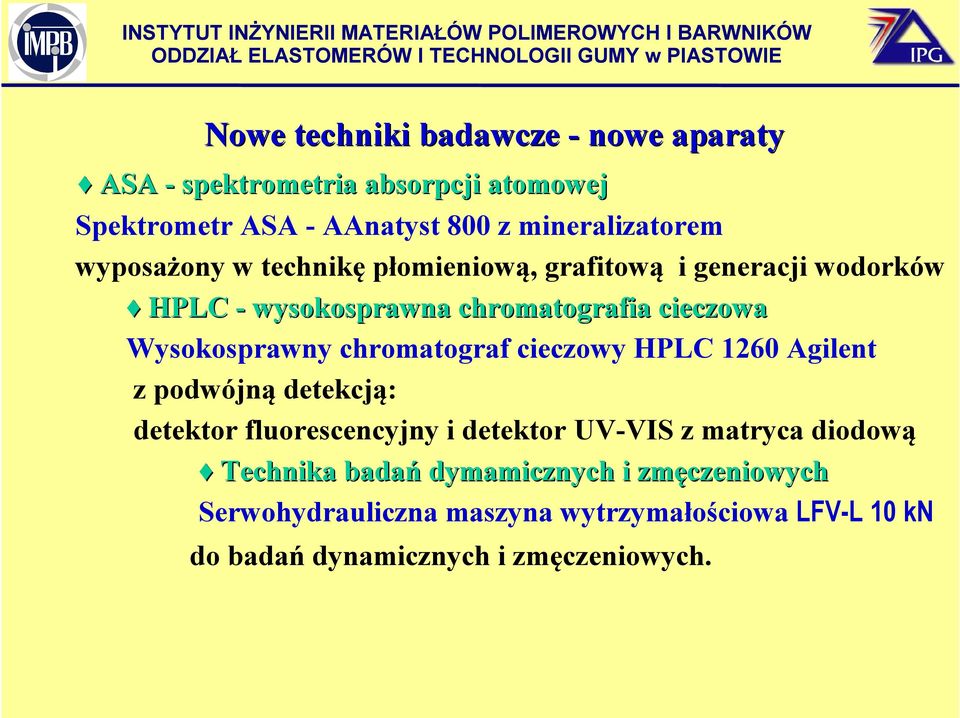

10 Nowe techniki badawcze - nowe aparaty ASA - spektrometria absorpcji atomowej Spektrometr ASA - AAnatyst 800 z mineralizatorem wyposażony w technikę płomieniową, grafitową i generacji wodorków HPLC - wysokosprawna chromatografia cieczowa Wysokosprawny chromatograf cieczowy HPLC 1260 Agilent z podwójną detekcją: detektor fluorescencyjny i detektor UV-VIS z matryca diodową Technika badań dymamicznych i zmęczeniowych Serwohydrauliczna maszyna wytrzymałościowa LFV-L 10 kn do badań dynamicznych i zmęczeniowych.

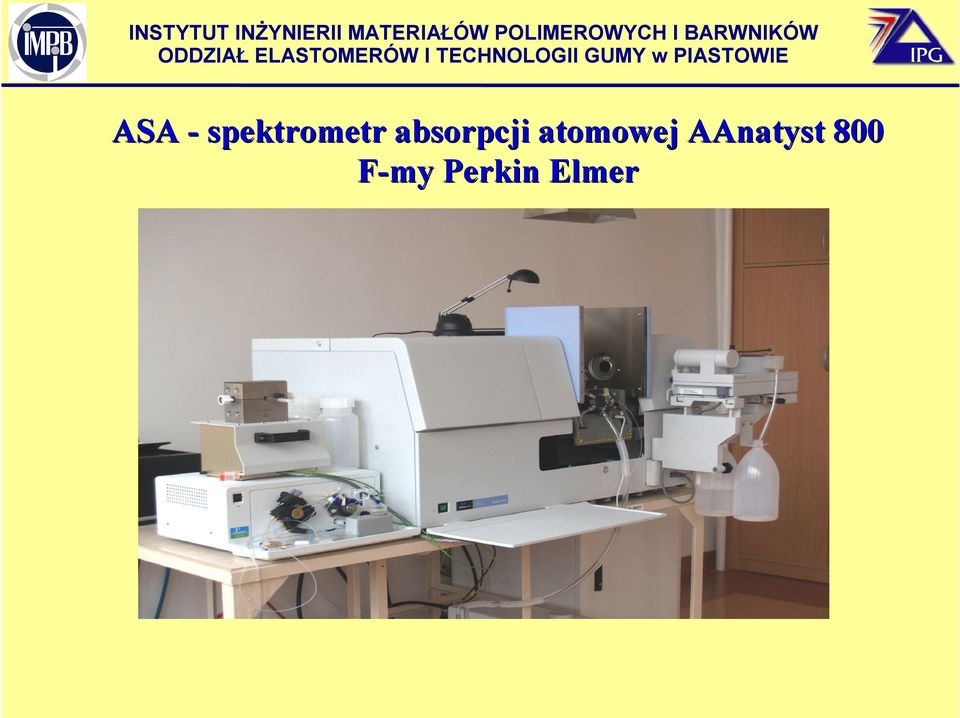

11 ASA - spektrometr absorpcji atomowej AAnatyst 800 F-my Perkin Elmer

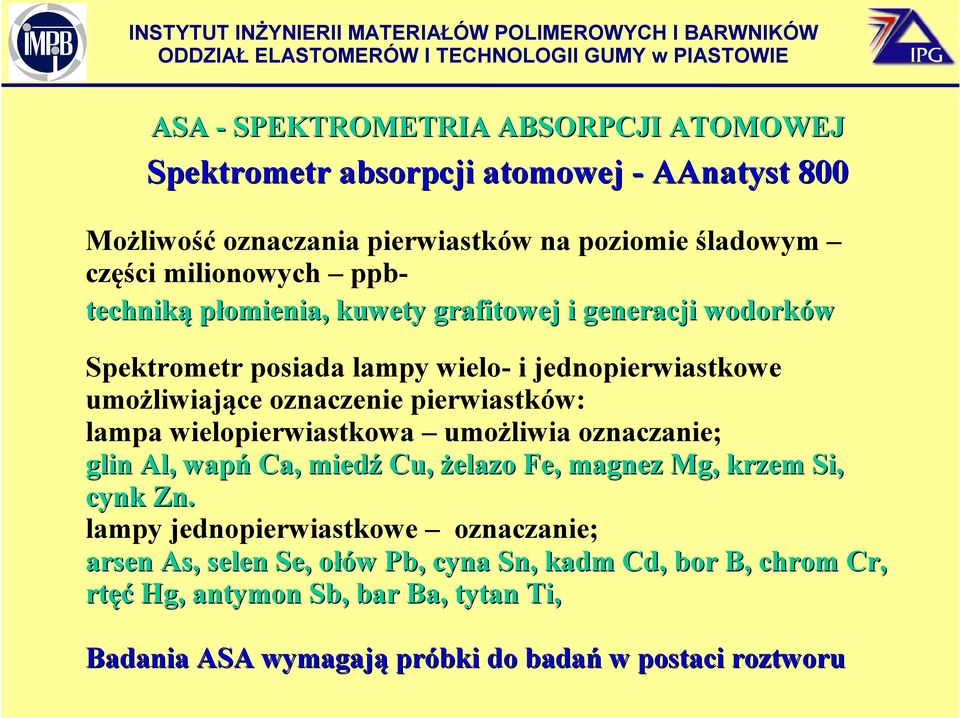

12 ASA - SPEKTROMETRIA ABSORPCJI ATOMOWEJ Spektrometr absorpcji atomowej - AAnatyst 800 Możliwość oznaczania pierwiastków na poziomie śladowym części milionowych ppb- techniką płomienia, kuwety grafitowej i generacji wodorków Spektrometr posiada lampy wielo- i jednopierwiastkowe umożliwiające oznaczenie pierwiastków: lampa wielopierwiastkowa umożliwia oznaczanie; glin Al, wapń Ca, miedź Cu, żelazo Fe, magnez Mg, krzem Si, cynk Zn. lampy jednopierwiastkowe oznaczanie; arsen As, selen Se, ołów o w Pb, cyna Sn, kadm Cd, bor B, chrom Cr, rtęć Hg,, antymon Sb, bar Ba, tytan Ti, Badania ASA wymagają próbki do badań w postaci roztworu

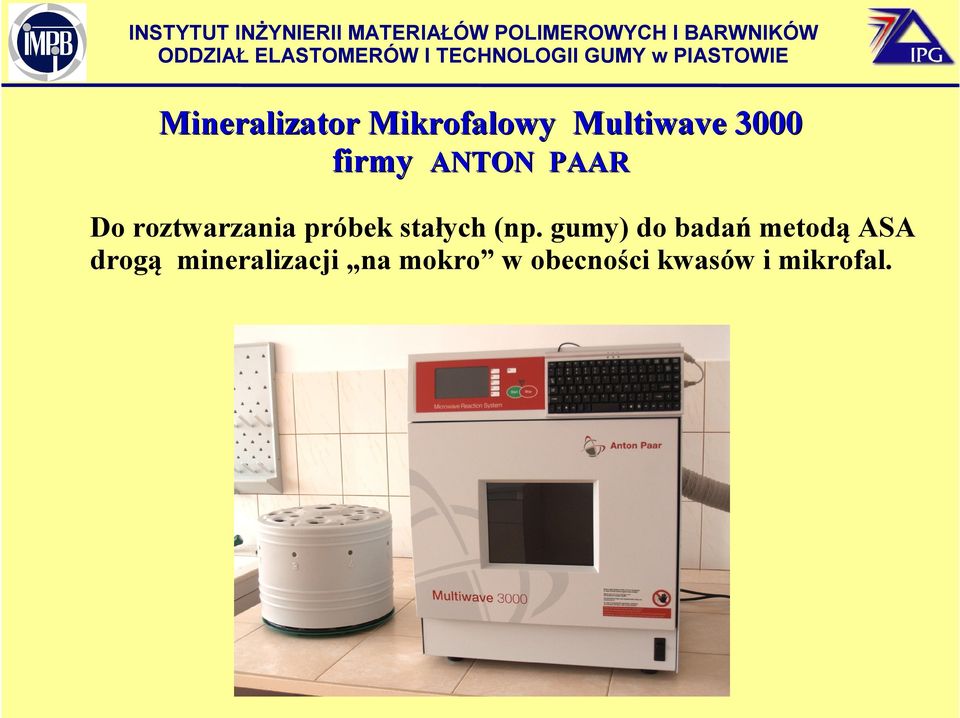

13 Mineralizator Mikrofalowy Multiwave 3000 firmy ANTON PAAR Do roztwarzania próbek stałych (np. gumy) do badań metodą ASA drogą mineralizacji na mokro w obecności kwasów i mikrofal.

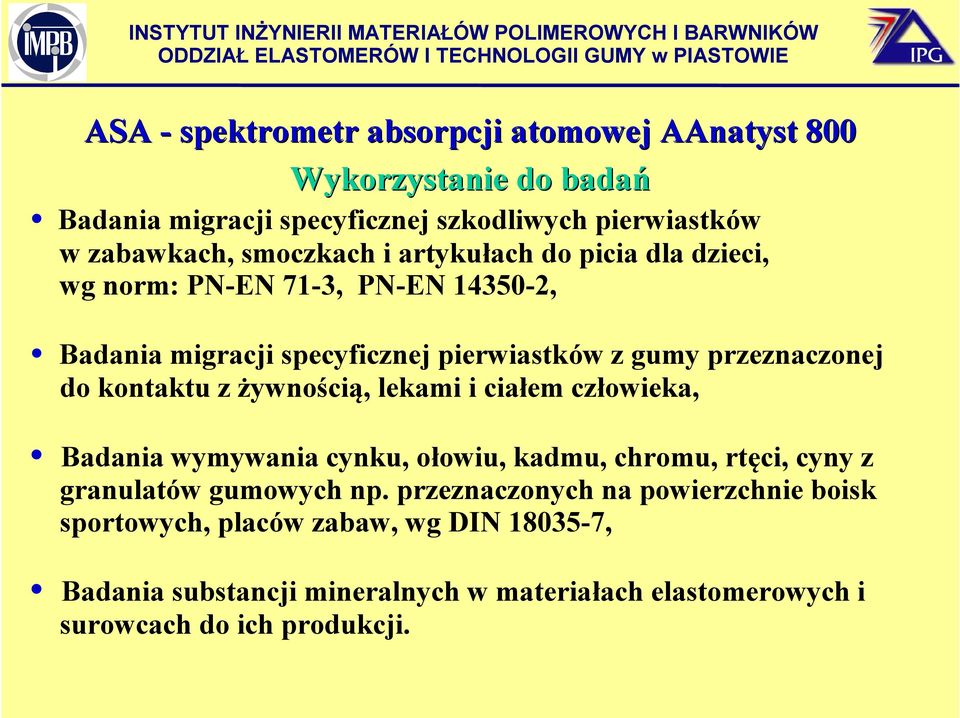

14 ASA - spektrometr absorpcji atomowej AAnatyst 800 Wykorzystanie do badań Badania migracji specyficznej szkodliwych pierwiastków w zabawkach, smoczkach i artykułach do picia dla dzieci, wg norm: PN-EN 71-3, PN-EN , Badania migracji specyficznej pierwiastków z gumy przeznaczonej do kontaktu z żywnością, lekami i ciałem człowieka, Badania wymywania cynku, ołowiu, kadmu, chromu, rtęci, cyny z granulatów gumowych np. przeznaczonych na powierzchnie boisk sportowych, placów zabaw, wg DIN , Badania substancji mineralnych w materiałach elastomerowych i surowcach do ich produkcji.

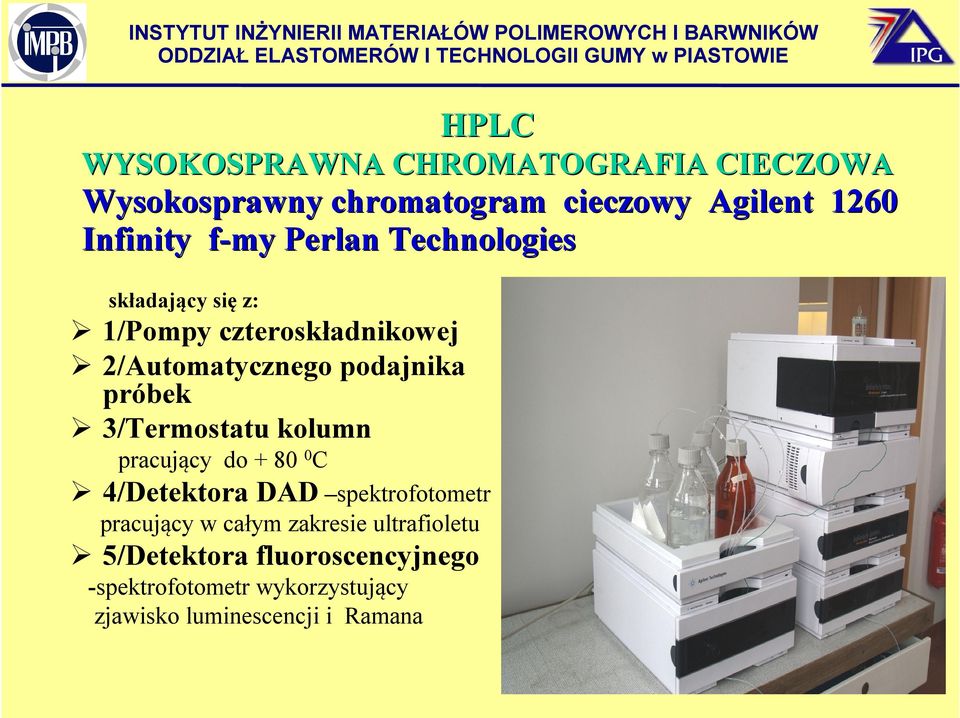

15 HPLC WYSOKOSPRAWNA CHROMATOGRAFIA CIECZOWA Wysokosprawny chromatogram cieczowy Agilent 1260 Infinity f-my Perlan Technologies składający się z: 1/Pompy czteroskładnikowej 2/Automatycznego podajnika próbek 3/Termostatu kolumn pracujący do C 4/Detektora DAD spektrofotometr pracujący w całym zakresie ultrafioletu 5/Detektora fluoroscencyjnego -spektrofotometr wykorzystujący zjawisko luminescencji i Ramana

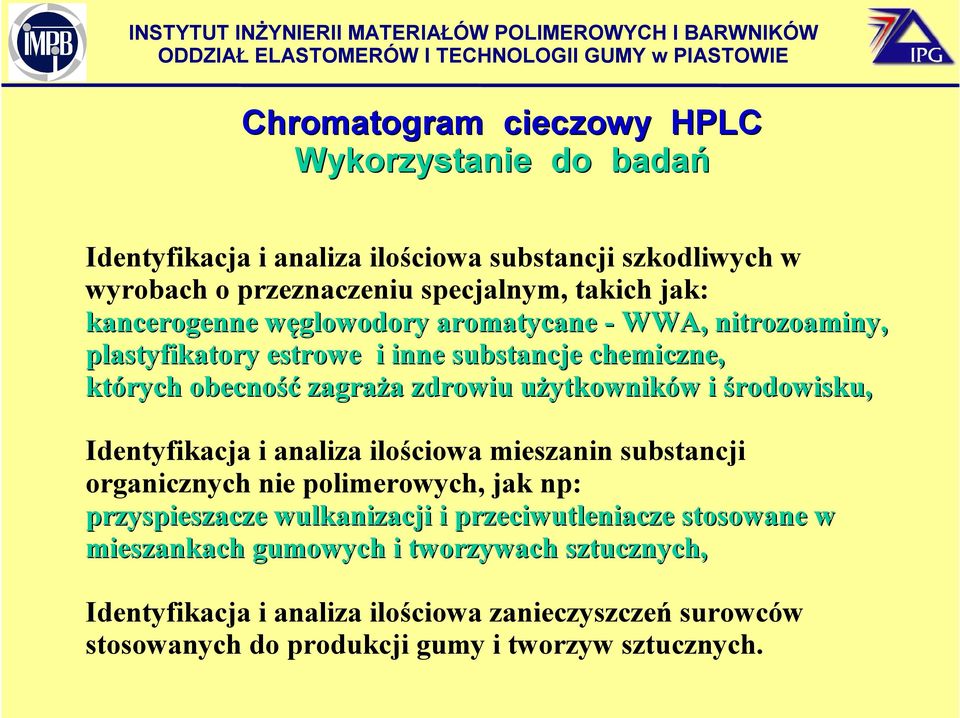

16 Chromatogram cieczowy HPLC Wykorzystanie do badań Identyfikacja i analiza ilościowa substancji szkodliwych w wyrobach o przeznaczeniu specjalnym, takich jak: kancerogenne węglowodory w aromatycane - WWA, nitrozoaminy, plastyfikatory estrowe i inne substancje chemiczne, których obecność zagraża a zdrowiu użytkowniku ytkowników w i środowisku, Identyfikacja i analiza ilościowa mieszanin substancji organicznych nie polimerowych, jak np: przyspieszacze wulkanizacji i przeciwutleniacze stosowane w mieszankach gumowych i tworzywach sztucznych, Identyfikacja i analiza ilościowa zanieczyszczeń surowców stosowanych do produkcji gumy i tworzyw sztucznych.

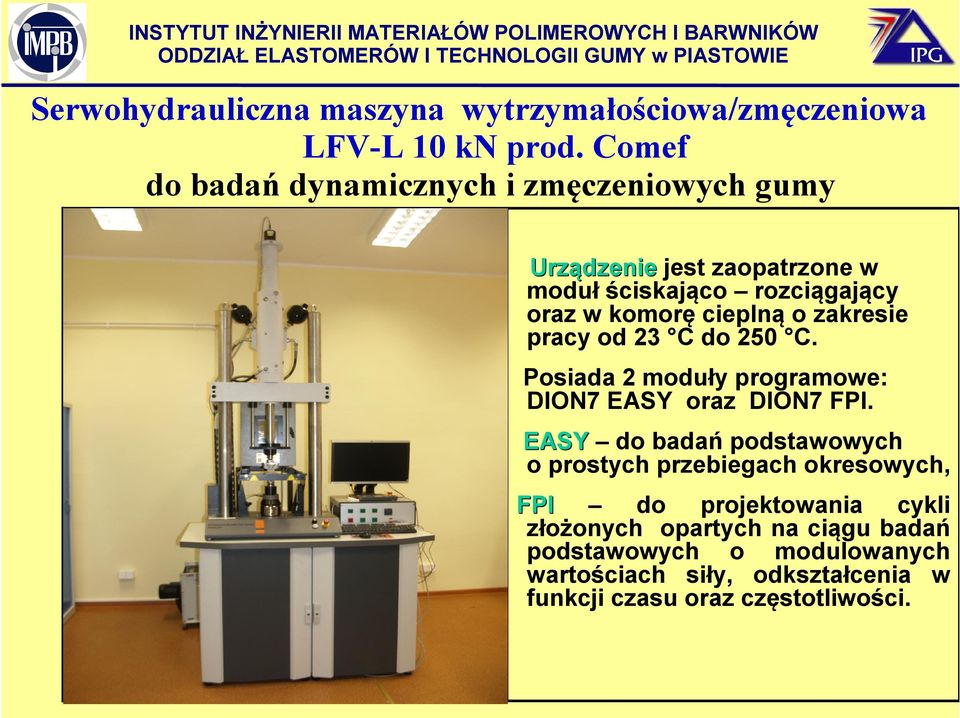

17 Serwohydrauliczna maszyna wytrzymałościowa/zmęczeniowa LFV-L 10 kn prod. Comef do badań dynamicznych i zmęczeniowych gumy Urządzenie jest zaopatrzone w moduł ściskająco rozciągający oraz w komorę cieplną o zakresie pracy od 23 C do 250 C. Posiada 2 moduły programowe: DION7 EASY oraz DION7 FPI. EASY do badań podstawowych o prostych przebiegach okresowych, FPI do projektowania cykli złożonych opartych na ciągu badań podstawowych o modulowanych wartościach siły, odkształcenia w funkcji czasu oraz częstotliwości.

18 Technika badań dymamicznych i zmęczeniowych Serwohydrauliczna maszyna wytrzymałościowa LFV-L 10 kn f-my Comef Urządzenie LFV-L służy do przeprowadzania badań dynamicznych i zmęczeniowych gumy, polegających na ściskaniu lub rozciąganiu kształtek gumowych, w testach cyklicznych o różnych parametrach: zmiennej częstotliwo stotliwości, odkształceniach i sile oraz przebiegach okresowych - sinusoidalnym, prostokątnym, tnym, trójk jkątnym, trapezowym, zębów w piły.

19 Dziękuj kuję za uwagę
