WYDAJNOŚĆ POJEDYNCZEJ JEDNOSTKI DO 28 HP 112 HP

Transkrypt

1 WYDAJNOŚĆ ZESPOŁU ZŁOŻONEGO Z CZTERECH MODUŁÓW DO WYDAJNOŚĆ POJEDYNCZEJ JEDNOSTKI DO 28 HP 112 HP Wymiennik m ciepła w kształcie G zapewniający efektywniejszą wymianę ciepła Sprężarka spiralna z technologią wtrysku par EVI umożliwia szybkie nagrzewanie pomieszczeń Wysoka wydajność grzewcza nawet przy niskich temperaturach zewnętrznych Cicha praca, obsługa przyjazna dla użytkownika Konstrukcja z wyłącznikiem pływakowym, chroniąca przed przeciekami Opatentowana na technologia odprowadzania dzania ciepła z układów elektronicznych Do dużych instalacji o wydajnościach do 112 HP System kontroli poziomu oleju w całej instalacji Szeroki zakres pracy, precyzyjna regulacja temperatury Ciśnienie statyczne jednostki zewnętrznej do 110 Pa Łatwy montaż i uruchamianie Podwójne zabezpieczenie gwarantujące stabilną i niezawodną pracę urządzenia

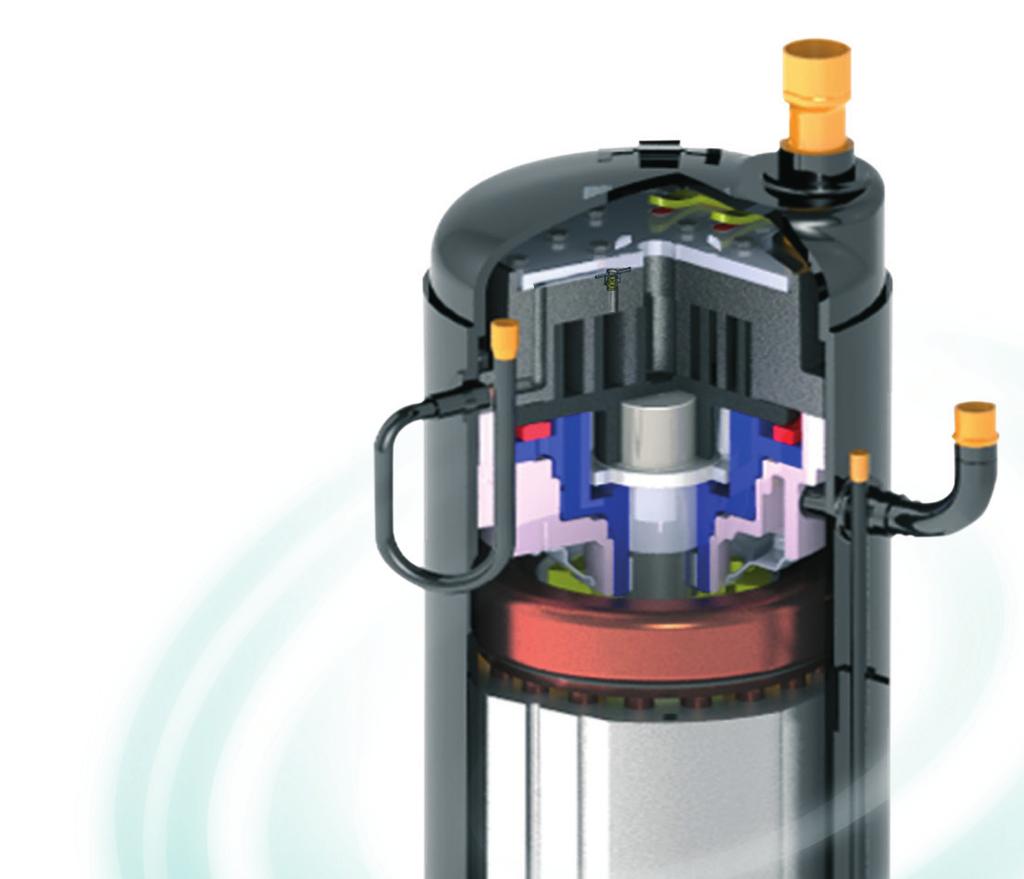

2 ZAAWANSOWANE TECHNOLOGIE Sprężarka spiralna nowej generacji z technologią wtrysku par W klimatyzatorach Hisense serii Hi-FLEXi S zastosowano nową generację sprężarek spiralnych o wysokiej wydajności i wykorzystujących opatentowaną technologię wtrysku par* 1. Rozwiązanie to pozwala na znaczącą poprawę wydajności grzewczej i uzyskanie wysokiej oszczędności energii. Seria Hisense S gwarantuje wysoką moc grzewczą, zwłaszcza w niskich temperaturach zewnętrznych. Ich wydajność grzewcza w porównaniu do typowych urządzeń jest większa o 25%. Uwaga: * 1. Nazwa i numer patentu krajowego: Obieg z cyklem wymiany ciepła, sposoby jego sterowania oraz klimatyzator, X Nowa konstrukcja komory zasysania Większa sprawność przy wysokich obrotach, dostosowana do dużych wydajności. Zawór nadmiarowy Wyższa sprawność dzięki zredukowaniu strat kompresji, szczególnie przy średniej i niskiej wydajności. Zawór wtrysku par Zwiększona wydajność grzewcza przy niepełnym obciążeniu dzięki zastosowaniu dodatkowego wtrysku par czynnika. Nowy kształt spirali Wysoka sprawność dzięki asymetrycznemu kształtowi spirali. Układ kompensacji Frame Compliance Mechanism Patent firmy Mitsubishi. Zapewniający wysokie osiągi robocze dzięki zmniejszeniu strat przecieków i strat tarcia. Ulepszony układ sprężania Wysoka niezawodność dzięki niewielkiej cyrkulacji oleju w obiegu we wszystkich warunkach roboczych i wylot czynnika chłodniczego ze środka sprężarki. System wyrównywania poziomów oleju Możliwość zwiększenia wydajności przez zastosowanie kilku sprężarek i systemu wyrównywania poziomów oleju w układzie wielosprężarkowym. Silnik o wysokiej sprawności Wysoka sprawność silnika uzyskana dzięki zastosowaniu magnesów ziem rzadkich oraz specjalnej konstrukcji. Przegroda oleju Wysoka niezawodność pracy sprężarki dzięki zastosowaniu przegrody utrzymującej olej. Niezawodny układ zasilania olejem Wysoka niezawodność pracy sprężarki dzięki zastosowaniu przegrody utrzymującej olej. Olej PVE Zastosowanie oleju PVE zapewnia wysoką niezawodność i dłuższy okres eksploatacji. Sprężarka z przemiennikiem częstotliwości DC W klimatyzatorze Hisense VRF zastosowano inwerter o szerokim zakresie i wysokiej dokładności regulacji. Zakres regulacji wynosi Hz przy dokładności 0,01 Hz. Inwerter zasilany prądem stałym (DC) umożliwia ciągłą i bezstopniową regulację prędkości obrotowej sprężarki jednostki zewnętrznej. Zapewnia to nie tylko większy komfort dla użytkowników, a także większą efektywność energetyczną urządzenia. Obciążenie % Moc grzewcza klimatyzatora Obciążenie jednostki wewnętrznej Precyzyjne sterowanie inwerterowe Czas (h)

3 ROZWIĄZANIA OPATENTOWANE System chłodzenia czynnikiem chłodniczym, bardziej niezawodny system chłodzenia Zastosowany w klimatyzatorze Hi-FLEXi serii S opatentowany system chłodzenia umożliwia stabilne i efektywne odprowadzanie ciepła z płyty głównej układu sterowania, modułu inwertera oraz skrzynki elektrycznej jednostki zewnętrznej w celu zwiększenia niezawodności układów elektrycznych urządzenia w podwyższonych temperaturach roboczych. Zapewnia to stabilną i bezpieczną pracę jednostki zewnętrznej. Zapobiega to również niedostatecznemu rozpraszaniu ciepła spowodowanemu cyklicznym załączaniem wentylatorów lub zatrzymaniem obrotów. Radiator chłodzony czynnikiem chłodniczym wykonany jest ze stopu aluminium o wysokiej przewodności cieplnej, a mocowanie w nim miedzianych rur odbywa się poprzez mechaniczne roztłaczanie od wnętrza rury. Pomiędzy wymiennikiem, przez który przepływa czynnik chłodniczy a radiatorem zabudowanym na komponencie elektrycznym umieszczona jest przekładka termiczna zwiększająca efektywność wymiany ciepła. Przekładka termiczna wykonana jest z bezołowiowej cyny lutowniczej o wysokiej przewodności cieplnej, która znacząco poprawia odprowadzanie ciepła Roztłaczacz rur Rura czynnika chłodniczego Wymiennik ciepła Wymiennik z czynnikiem chłodniczym Przekładka z cyny Radiator zabudowany na komponencie elektrycznym Nazwa i numer patentu krajowego: 1. Metoda przygotowania wymiennika ciepła z czynnikiem chłodniczym, klimatyzator i chłodzenie czynnika chłodniczego, X 2. Radiator chłodzony czynnikiem chłodniczym i klimatyzator, Urządzenie i metoda badania wymiennika ciepła z czynnikiem chłodniczym, Urządzenie i metoda badania radiatora chłodzonego czynnikiem chłodniczym,

4 ZALETY UŻYTKOWE Wysoka moc grzewcza przy niskich temperaturach zewnętrznych W urządzeniu zastosowano technologię dwustopniowej kompresji z wtryskiem par oraz inteligentny system odszraniania, które zapewniają, szybkie nagrzewanie pomieszczeń przy niskich temperaturach zewnętrznych. Pozwala to uzyskać wysoką wydajność grzewczą instalacji nawet przy temperaturze otoczenia -15 ºC oraz szybkie osiąganie nastawionej temperatury. Klimatyzatory Hisense VRF serii S gwarantują dodatkowo energooszczędność oraz ochronę środowiska. Szybkie ogrzewanie przy niskich temperaturach zewnętrznych, wysoka temperatura nawiewanego powietrza Wyniki pomiarów wykonano dla jednostki zewnętrznej 10 HP oraz 2 jednostek wewnętrznych Warunki pomiaru: Temperatura powietrza wlotowego na zewnątrz: -15 ºC (termometr suchy), wilgotność względna: 75%, temperatura powietrza wlotowego jednostki wewnętrznej: 20 ºC (termometr suchy), duża objętość powietrza. Długość orurowania wewnętrznego i zewnętrznego: 6 m. Miejsce pomiaru: stale warunki laboratoryjne. Uwaga: Rzeczywisty czas nagrzewania może być inny w zależności od obciążenia cieplnego, dobranych modeli i konstrukcji budynku. Grzanie przy temperaturze powietrza na zewnątrz -15ºC ºC 50 Temperatura powietrza wylotowego z jednostki wewnętrznej Klimatyzator serii Hi-FLEXi S nawet przy temperaturze zewnętrznej wynoszącej -15 ºC umożliwia szybkie nagrzanie powietrza wylotowego z jednostki wewnętrznej do temperatury 40 stopni lub więcej*. Wysoka wydajność grzewcza jednostki zewnętrznej zapewnia ciepło i komfort wewnątrz pomieszczeń nawet w czasie mroźnej zimy Czas (Minuty) Seria Hisense Hi-FLEXi S Typowe modele 35

5 JEDNOSTKI ZEWNĘTRZNE Typ Model [HP] 0,5 0,8 1,0 1,3 1,5 1,8 2,0 2,3 2,5 3,0 3,3 4,0 5,0 6,0 8,0 10,0 [kbtu/h] (o niskim sprężu ESP) (o wysokim sprężu ESP) do niskich prześwitów z regulowanym sprężem ESP obniżone (slim) z regulowanym sprężem ESP obniżone z regulowanym sprężem ESP (silnik DC) 4-kierunkowe slim 4-kierunkowe kompaktowe 2-kierunkowe kompaktowe 1-kierunkowe kompaktowe Podsufitowo-przypodłogowe Ścienne Przypodłogowe do zabudowy

6 SYSTEMY STEROWANIA Typ Sterownik przewodowy Sterownik bezprzewodowy Model HYXE-F01H HYXE-J01H HYXE-M01H HYXE-S01H HYE-W01 Zdjęcie Kanałowa O O O O O Kasetonowa 4-kierunkowa O O O O O Kasetonowa 4-kierunkowa (compact) O O O O Kasetonowa 1-kierunkowa X X O X O Jednostka wewnętrzna Kasetonowa 2-kierunkowa X X O X O Podsufitowo-przypodłogowa O O O O Ścienna O O O O Podłogowa do zabudowy O O O X O Kanałowa sufitowa (obniżona) X X O X O Wszystkie jednostki wentylacyjno-klimatyzacyjne O O O O O Centrala wentylacyjna z odzyskiem ciepła X X X X Panel nawiewowy 3D X X O X O Zestaw AHU-KIT X O O X X Typ Zestaw odbiornika Sterownik centralny Włącznik On/Off Model HYRE-V02H HYRE-T02H HYRE-X01H HYJM-S01H HYJ-J01H Zdjęcie Jednostka wewnętrzna Kanałowa O X X O O Kasetonowa 4-kierunkowa X O X O O Kasetonowa 4-kierunkowa (compact) X X X O O Kasetonowa 1-kierunkowa X X O O O Kasetonowa 2-kierunkowa O X X O O Podsufitowo-przypodłogowa X X X O O Ścienna X X X O O Podłogowa do zabudowy O X X O O Kanałowa sufitowa (obniżona) O X X O O Wszystkie jednostki wentylacyjno-klimatyzacyjne O X X O O Centrala wentylacyjna z odzyskiem ciepła X X X O O Panel nawiewowy 3D O X X X X Zestaw AHU-KIT X X X X X Legenda: O - Opcjonalny X - Niezgodny - Standard

7 PARAMETRY TECHNICZNE Tryb chłodzenia Tryb ogrzewania Znamionowy tryb ogrzewania HP 8HP 10HP 12HP 14HP 16HP 18HP 20HP 22HP 24HP 26HP 28HP Model AVWT-76 AVWT-96 AVWT-114 AVWT-136 Zasilanie 380 V 3N~ 50 Hz Wydajność znamionowa kw 22, , , ,5 80 Zużycie energii kw 5,21 7 8,65 10,53 12,5 14,71 17,9 20,5 22,67 24,58 27,59 EER kw/kw 4,3 4 3,87 3,8 3,6 3,4 3, ,95 2,9 Wydajność znamionowa kw 25 31,5 37, Zużycie energii kw 5,77 7,59 9,21 11,72 15,3 16,23 19,87 22,48 23,08 26,67 30,41 COP kw/kw 4,33 4,15 4,07 3,84 3,27 3,45 3,17 3,07 3,25 3 2,96 Wydajność znamionowa kw 22, , , ,5 80 Zużycie energii kw 4,88 6,5 8,17 10,2 12,5 14,08 16,8 19,5 20,61 23,39 26,67 COP kw/kw 4,59 4,31 4,1 3,92 3,6 3,55 3,33 3,15 3,3 3,1 3 Przepływ powietrza m 3 /min Poziom głośności db(a) Kolor obudowy Biały Typ sprężarki Sprężarka z technologią wtrysku par EVI Typ czynnika chłodniczego R410A Przewód rurowy gazowy mm Ø19,05 Ø22,20 Ø25,40 Ø25,40 Ø28,60 Ø28,60 Ø28,60 Ø28,60 Ø28,60 Ø31,75 Ø31,75 Przewód rurowy cieczowy mm Ø9,53 Ø9,53 Ø12,70 Ø12,70 Ø12,70 Ø15,88 Ø15,88 Ø15,88 Ø15,88 Ø19,05 Ø19,05 Wymiary zewnętrzne Wymiary opakowania Wysokość mm Szerokość mm Głębokość mm Wysokość mm Szerokość mm Głębokość mm Maks. liczba podłączonych jednostek wewnętrznych mm Znamionowy prąd bezpiecznika A Maksymalny prąd roboczy A 18 22,5 23,5 28, ,6 44,5 49,8 52,4 56,9 58,2 Masa netto kg Masa brutto kg Współczynnik wydajności dla zespołów jednostek 50% - 150% Przewyższenie między jedn. zewn. a wewn. Jedn. zewn. jest wyżej niż wewn. Jedn. zewn. jest niżej niż wewn. AVWT-154 AVWT-170 Przewyższenie między jednostkami wewnętrznymi 30 Zakres działania Chłodzenie -5 C ~ 52 C Grzanie -25 C ~ 16,5 C Maksymalna długość orurowania AVWT-190 AVWT-212 UWAGA: Podane wyżej wartości wydajności chłodniczej i grzewczej dotyczą pracy z naszymi określonymi jednostkami wewnętrznymi (długość orurowania: 7,5 m; wznios orurowania: 0 m). 1. Warunki w trybie chłodzenia: temperatura powietrza na wlocie jednostki wewnętrznej 26,7 C (t. suchy) / 19,4 C (t. mokry), temperatura powietrza na zewnątrz 35 C (t. suchy). 2. Warunki w trybie chłodzenia: temperatura powietrza na wlocie jednostki wewnętrznej 29,0 C (t. suchy) / 19,0 C (t. mokry), temperatura powietrza na zewnątrz 46 C (t. suchy). 3. Warunki w trybie ogrzewania: temperatura powietrza na wlocie jednostki wewnętrznej 20 C (t. suchy), temperatura powietrza na zewnątrz 7 C (t. suchy) / 6 C (t. mokry) AVWT-232 AVWT-250 AVWT-272 Model (HP) Model AVWT-290 AVWT-308 AVWT-324 AVWT-344 AVWT-360 AVWT-380 AVWT-402 AVWT-422 AVWT-444 AVWT-464 AVWT-482 AVWT-504 AVWT-522 AVWT-544 Zespół AVWT-136 AVWT-154 AVWT-154 AVWT-154 AVWT-170 AVWT-190 AVWT-170 AVWT-190 AVWT-212 AVWT-232 AVWT-232 AVWT-232 AVWT-250 AVWT-272 AVWT-154 AVWT-154 AVWT-170 AVWT-190 AVWT-190 AVWT-190 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-250 AVWT-272 AVWT-272 AVWT-272 Model (HP) Model AVWT-552 AVWT-570 AVWT-592 AVWT-612 AVWT-634 AVWT-654 AVWT-676 AVWT-696 AVWT-714 AVWT-732 AVWT-754 AVWT-776 AVWT-794 AVWT-816 AVWT-170 AVWT-190 AVWT-170 AVWT-190 AVWT-190 AVWT-190 AVWT-212 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-250 AVWT-272 Zespół AVWT-170 AVWT-190 AVWT-190 AVWT-190 AVWT-212 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-250 AVWT-250 AVWT-272 AVWT-272 AVWT-272 AVWT-212 AVWT-190 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-250 AVWT-250 AVWT-272 AVWT-272 AVWT-272 AVWT-272 Model (HP) Model AVWT-824 AVWT-844 AVWT-866 AVWT-886 AVWT-908 AVWT-928 AVWT-946 AVWT-968 AVWT-988 AVWT-1008 AVWT-1026 AVWT-1048 AVWT-1066 AVWT-1088 AVWT-190 AVWT-190 AVWT-190 AVWT-190 AVWT-212 AVWT-232 AVWT-232 AVWT-232 AVWT-212 AVWT-232 AVWT-232 AVWT-232 AVWT-250 AVWT-272 Zespół AVWT-190 AVWT-190 AVWT-212 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-250 AVWT-272 AVWT-272 AVWT-272 AVWT-212 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-272 AVWT-272 AVWT-272 AVWT-272 AVWT-272 AVWT-272 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-232 AVWT-250 AVWT-272 AVWT-272 AVWT-272 AVWT-272 AVWT-272 AVWT-272 AVWT-272
